MS331 - Pulvérisateur motorisé Maruyama - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pulvérisateur motorisé
Marque	Maruyama
Modèle	MS331
Dimensions (L × l × H)	403 × 243 × 281 mm
Poids	7,2 kg
Type de moteur	Moteur à essence 4 temps
Capacité d'aspiration maximale	35 L/min
Pression maximale	3,5 MPa
Vitesse du vilebrequin (max)	1300 tr/min
Puissance requise (max)	2,0 kW
Type de pompe	Pompe à piston
Raccord tuyau d'aspiration	19 mm × 3 m, filetage G 3/4
Raccord tuyau de trop-plein	13 mm × 3 m, filetage G 1/2
Robinet principal	G 1/4 × 2
Huile moteur recommandée	SAE 10W-30 ou SAE 30 non détergente
Contenance d'huile moteur	0,42 L
Fonctions principales	Pulvérisation, irrigation
Entretien et nettoyage	Rincer à l'eau claire après usage ; vidanger l'huile toutes les 50 heures ; vidanger complètement l'eau avant stockage hivernal
Sécurité	Ne pas faire fonctionner à sec plus d'une minute ; utiliser des produits chimiques conformément aux instructions ; protection antigel
Pièces détachées et réparabilité	Soupape de refoulement, siège de soupape, piston, garniture de piston, soupape d'aspiration, courroie trapézoïdale, buses interchangeables
Informations générales	Utilisation agricole ou irrigation ; consulter un revendeur agréé Maruyama pour toute assistance

FOIRE AUX QUESTIONS - MS331 Maruyama

Comment démarrer le pulvérisateur MS331 ?

Avant de démarrer, vérifiez le niveau d'huile (SAE 10W-30 ou SAE 30) dans le carter. Ouvrez le robinet principal, puis mettez le moteur en route. Si le liquide n'est pas aspiré, purgez l'air en ouvrant le robinet pendant quelques secondes.

Quel type d'huile utiliser pour le moteur ?

Utilisez une huile moteur SAE 10W-30 ou SAE 30 non détergente. La contenance est de 0,42 L. Vérifiez le niveau à la jauge (mi-hauteur).

Comment nettoyer le pulvérisateur après utilisation ?

Après chaque utilisation, rincez le circuit à l'eau claire. Faites fonctionner la pompe avec de l'eau propre pendant une minute, puis videz complètement le réservoir et les tuyaux.

Que faire si la pompe n'aspire pas le liquide ?

Vérifiez que le robinet principal est ouvert. Si l'aspiration ne se fait pas, ouvrez le robinet pour purger l'air. Assurez-vous que la crépine d'aspiration est immergée et que les joints des raccords sont en bon état.

Comment protéger l'appareil du gel en hiver ?

Vidangez complètement l'eau du système après la dernière utilisation. Suivez les étapes 11 à 18 de la procédure de vidange dans la notice pour éviter tout dégât dû au gel.

Quand faut-il remplacer l'huile du carter moteur ?

Remplacez l'huile toutes les 50 heures d'utilisation après la première vidange. Utilisez de l'huile SAE 10W-30 ou SAE 30 non détergente.

Pourquoi les tuyaux vibrent-ils pendant le fonctionnement ?

Les vibrations indiquent que de l'air est emprisonné dans la chambre à air. Pour y remédier, soulevez la crépine d'aspiration hors de l'eau pendant environ 10 secondes pour aspirer de l'air, puis remettez-la dans l'eau. Les vibrations cesseront.

Comment régler la pression de pulvérisation ?

Utilisez la molette de réglage située sur le régulateur de pression. Tournez-la pour augmenter ou diminuer la pression. La plage de réglage est indiquée sur le cadran (par exemple 3,0 à 4,2).

Que faire si la pression ne monte pas ?

Vérifiez la tension de la courroie trapézoïdale (flèche de 15 à 20 mm sous pression modérée). Inspectez également l'usure de la soupape de régulation de pression et remplacez-la si nécessaire. Une buse trop grosse peut aussi réduire la pression.

Où trouver des pièces de rechange pour le MS331 ?

Adressez-vous à un revendeur agréé Maruyama ou au magasin où vous avez acheté l'appareil. Les pièces courantes incluent la soupape de refoulement, le piston, la garniture de piston et la courroie.

MODE D'EMPLOI MS331 Maruyama

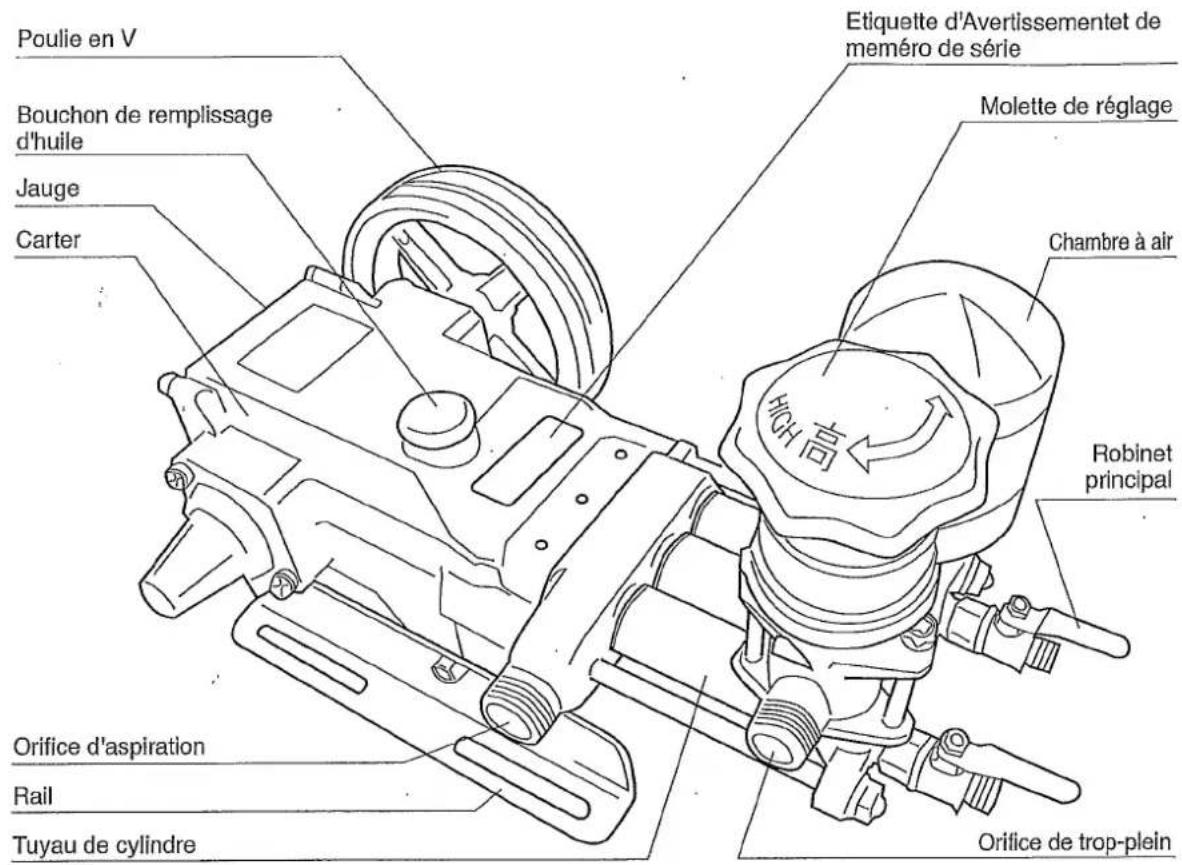

Nomenclature des pièces principales

Poulie en V Bouchon de remplissage d'huile Jauge Carter Etiquette d'Avertissementet de meméro de série Molette de réglage Chambre à air Robinet principal Orifice d'aspiration Rail Tuyau de cylindre Orifice de trop-plein

Spécifications

Modèle			MS155		MS331
Dimensions	Longueur hors-tout (mm)		378		403
	Largeur hors-tout (mm)		215		243
	Hauteur hors-tout (mm)		288		281
Poids (kg)			7.2		7.2
			Maximum	Irrigation	Maximum	Irrigation
Spécifications	Vitesse du vilebrequin(tr/mn)	(rpm)	1000	1400	1050	1300
	Capacit d'aspiration(N/min)	(L/min)	13	17.5	30	35
	Pression	MPa	3.5	1.0	3.5	2.5
	Puissance requise	kW	1.0	0.5	2.0	1.9
		(PS)	(1.4)	(0.7)	(2.8)	(2.6)
Tuyau d'aspiration (mm)			13 × 3000, G^1/_2		19 × 3000, G^3/_4
Tuyau de trop-plein (mm)			13 × 3000, G^1/_2
Robinet principal			G^1/_4 × 2
Hulle de graissage			SAE10W-30, ou SAE30 non-détergente
Contenance d'huile de graissage (L)			0.23		0.42

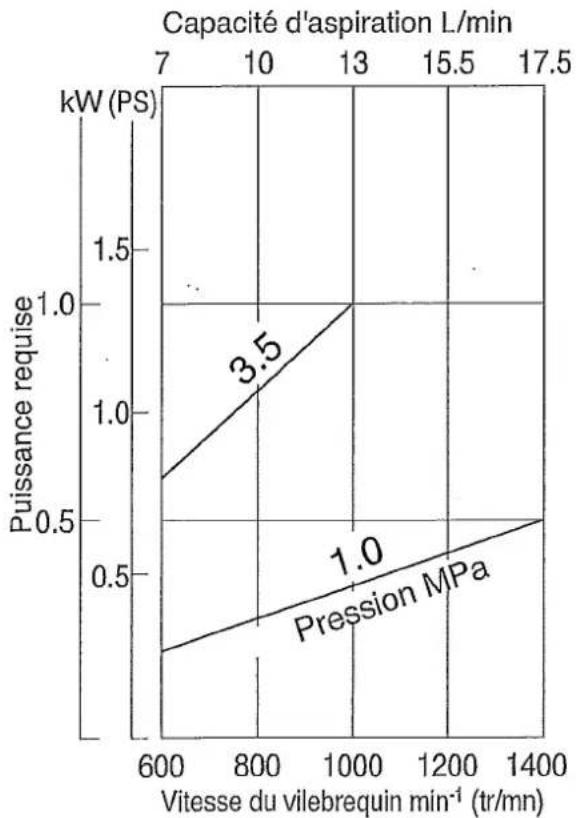

Courbe de performances

MS155

MS331

Utilisation

Inspection préparatoire ~ Vaporisation

Bien vérifier le serrage de toutes les vis.

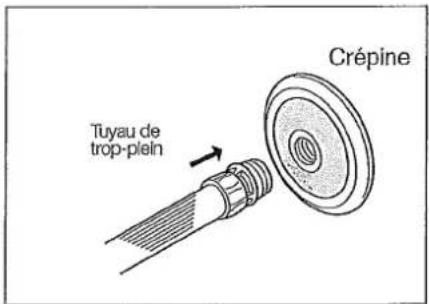

4 Fixation de la crépine pour le raccordement des tuyaux.

Crépine Tuyau de trop-plein

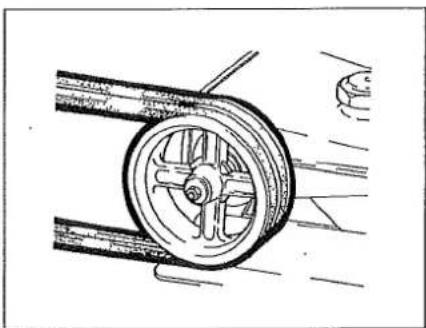

8 Mise en route

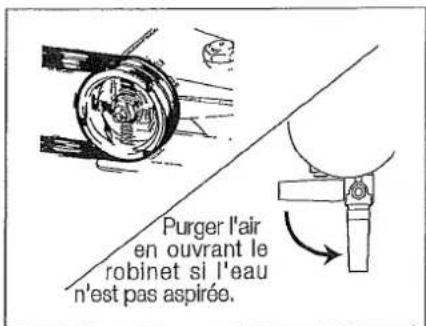

Purger l'air en ouvrant le robinet si l'eau n'est pas aspirée.

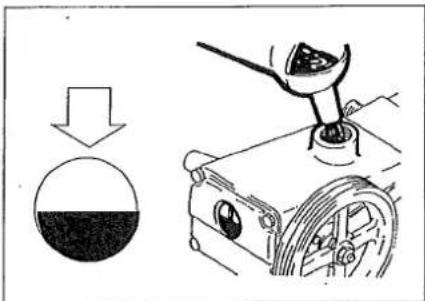

1 Huile de graissage

Remplir le carter moteur d'huile de graissage jusqu'au niveau central de la jauge.

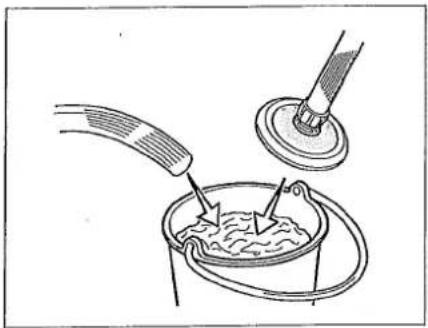

5 Insérer le tuyau d'aspiration et le tuyau de trop-plein dans le réservoir chimique.

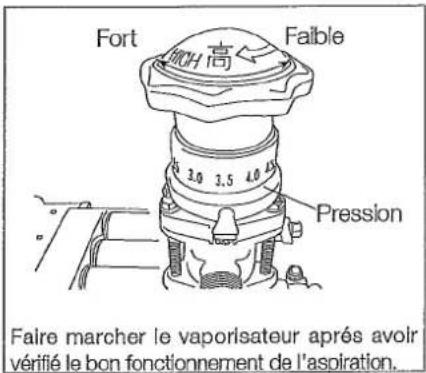

9 Régulation de la pression.

Tuyau de trop-plein Tuyau d'aspiration Solution chimique

Fort Faible 3.0 3.5 4.0 Pression Faire marcher le vaporisateur après avoir vérifié le bon fonctionnement de l'aspiration.

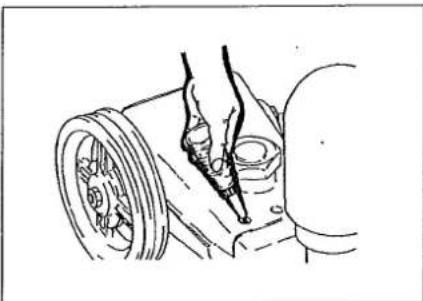

2 Graissage

Verser quelques gouttes d'huile dans les 3 orifices du carter moteur.

6 Régler le bouton du régulateur de pression sur 0.

10 Vaporisation

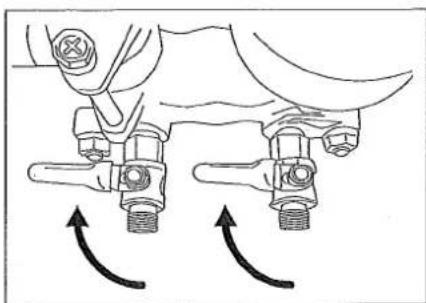

Ouvrir les soupapes

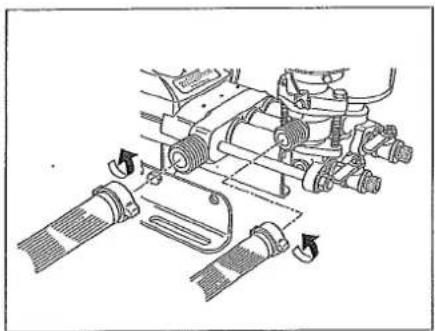

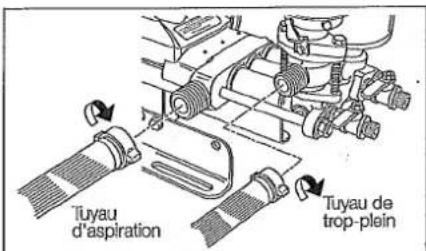

3 Installation du tuyau d'aspiration et du tuyau de trop-plein

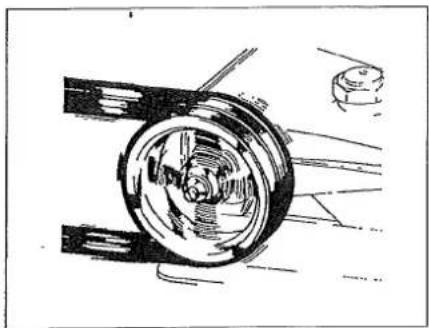

7 Refermer la soupape.

Arrêt du vaporisateur et entretien

Au cours de l'installation du tuyau d'aspiration, vérifiez d'abord la présence ainsi que le bon état des joints d'étanchéité aux abords des couplages de fils électriques.

11 Arrêt de la vaporisation

Tuyau d'aspiration Tuyau de trop-plein

12 Laver à l'eau propre lorsque la vaporisation est terminée..

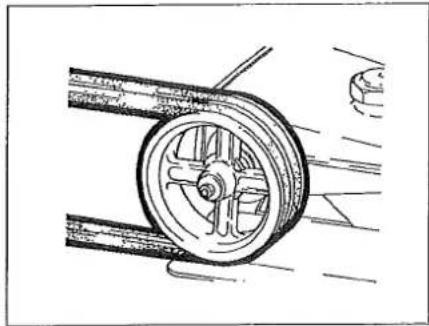

13 Utilisation du vaporisateur automoteur.

14 Continuer à faire fonctionner le pulvérisateur pendant une minute après avoir relevé la trémie.

Faire fonctionner le vaporisateur pendant plus d'une minute en l'absence de liquide dans le réservoir peut entraîner des dégâts sévères!

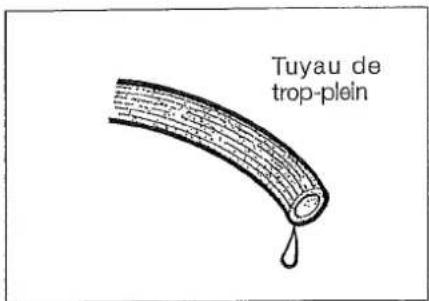

Tuyau de trop-plein

15 Fin de la vaporisation.

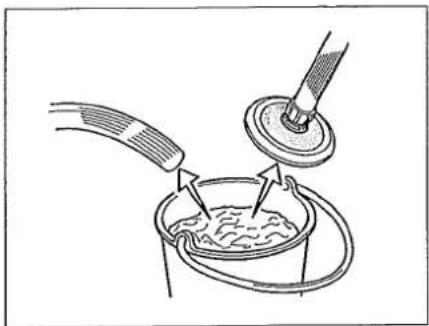

16 Retirer le tuyau d'aspiration et le tuyau de trop-plein.

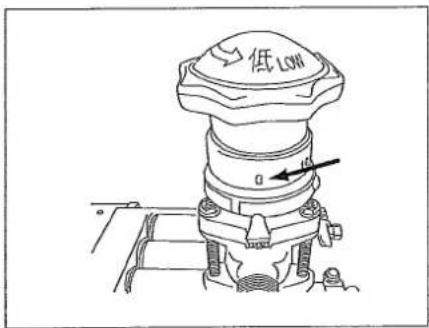

17 Ramener le bouton sur la position 0.

低LOW a

Protection contre le gel.

Vidanger complètement l'eau lors du remisage d'hiver pour éviter tout gel. Pour la vidange, effectuer les opérations 11 à 18 de la procédure.

Inspection et réglages

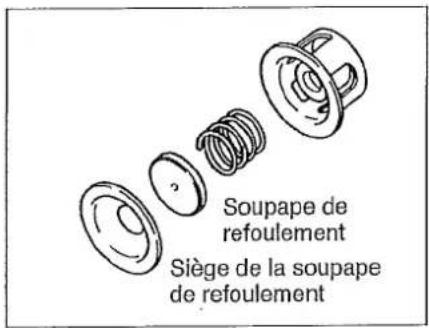

Soupape de refoulement et alentours

Vérifier le degré d'usure des surfaces de contact de la soupape de refoulement et du siège de soupape. Le cas échéant, remplacer les pièces usées ou endommagées.

Soupape de refoulement Siège de la soupape de refoulement

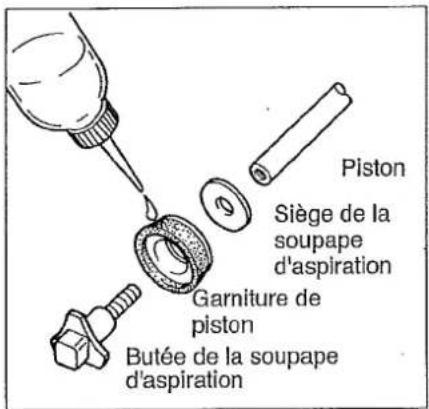

Piston et alentours

Vérifier si les pièces de l'éclaté sont endommagées, usées, cassées, etc. Lors du remontage, enduire la garniture du piston d'hulle mobile.

Piston Siège de la soupape d'aspiration Garniture de piston Butée de la soupape d'aspiration

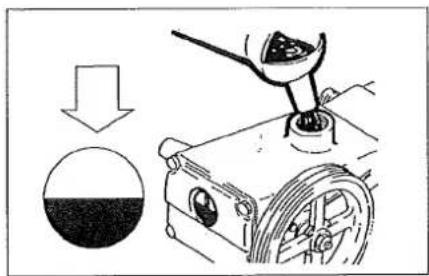

Remplacement de l'huile du carter moteur

Remplacer l'huile toutes les 50 heures d'utilisation après l'utilisation initiale.

Nous vous remercions de votre achat. Il va sans dire que, le produit aura beau être d'une excellente qualité, il ne déploiera pas le maximum de ses performances s'il n'est pas utilisé correctement.

Lisez plusieurs fois ce manuel avant de mettre l'appareil en service afin d'en tirer le maximum de profit.

Les vaporisateurs automoteurs sont conçus à des fins agricoles ou d'irrigation et non des fins industrielles. En conséquence, n'utilisez pas de produits chimiques, eau de mer, eau chaude, etc. Quand vous utilisez des produits agrochimiques, lisez attentivement leur mode d'emploi et suivez-le.

Pour de plus amples Informations, veuillez vous adresser au reven- deur agréé Maruyama le plus proche, ou bien vous renseigner auprès du magasin où vous avez acheté ce produit.

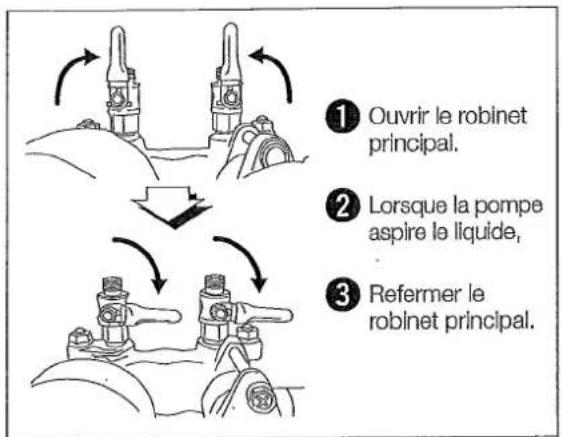

Si la pompe n'aspire pas le liquide


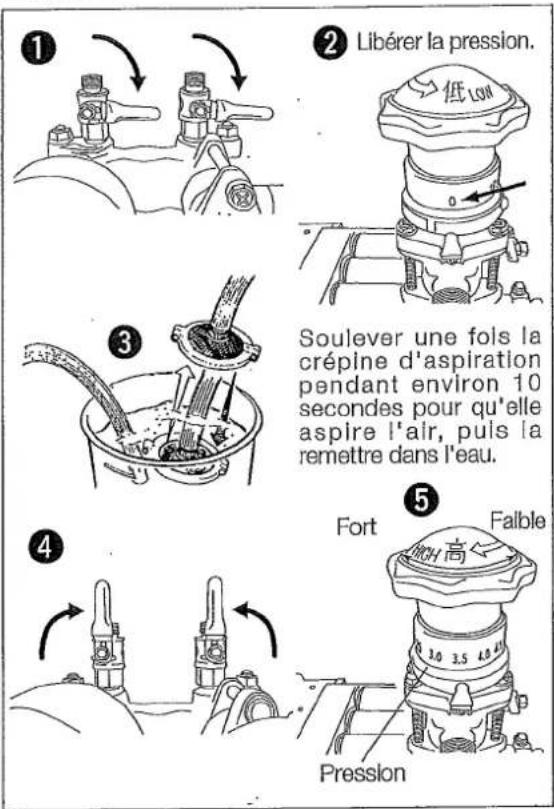

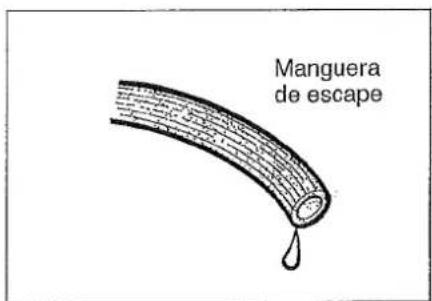

Si les tuyaux vibrent ...

Les tuyaux vibrent lorsque l'air est rejeté de la chambre à air. Les vibrations cesseront dès que l'air sera relâché comme suit.

① ② Libérer la pression. Soulever une fois la crépine d'aspiration pendant environ 10 secondes pour qu'elle aspire l'air, puis la remettre dans l'eau. ③ ④ ⑤ Fort Fallable Pression 3.0 3.5 4.0 4.2

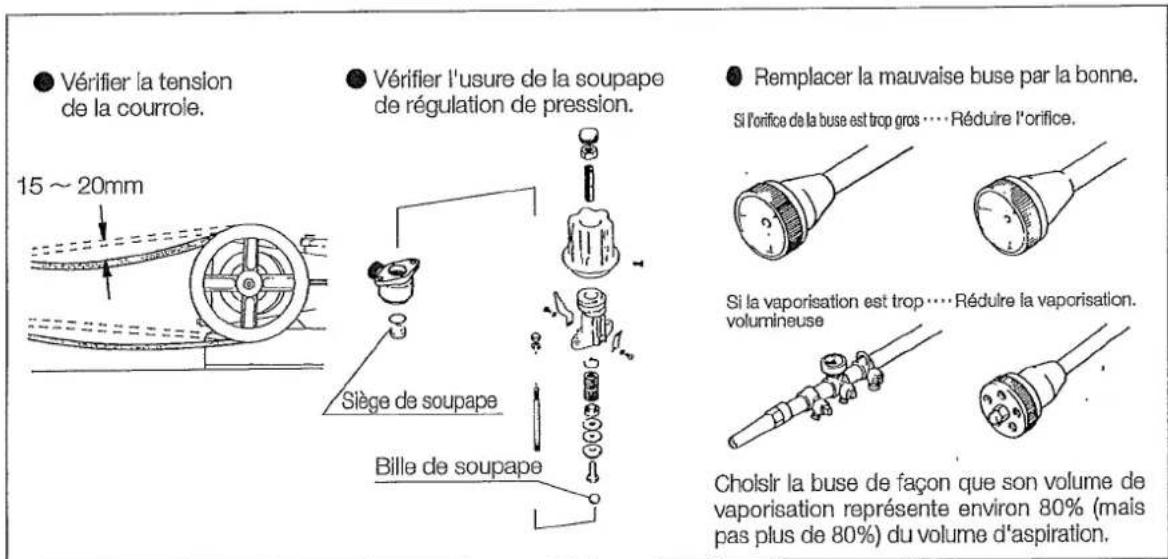

Si l'accumulation de pression ne s'effectue pas...

● Vérifier la tension de la courrole. 15 ~ 20mm ● Vérifier l'usure de la soupape de régulation de pression. Siège de soupape Bille de soupape Remplacer la mauvaise buse par la bonne. Si l'orifice de la buse est trop gros .... Réduire l'orifice. Si la vaporisation est trop.... Réduire la vaporisation. volumineuse Choisir la buse de façon que son volume de vaporisation représente environ 80% (mais pas plus de 80%) du volume d'aspiration.

Faire fonctionner le vaporisateur pendant plus d'une minute en l'absence de liquide dans le réservoir peut entraîner des dégâts sévères!
