Marque	Barco
Modèle	Eonis MDRC-2421
Type de produit	Moniteur d'imagerie médicale (écran clinique)
Taille d'écran (diagonale)	21,3 pouces (541,0 mm)
Résolution	2 MP (1600 x 1200 pixels)
Technologie de l'écran	IPS TFT
Luminance maximale (type)	500 cd/m²
Luminance calibrée DICOM	250 cd/m²
Rapport de contraste (type)	1800:1
Temps de réponse ((Tr+Tf)/2)	3 ms
Entrées vidéo	1x DisplayPort, 1x DVI-D, 1x DVI-A, 1x HDMI
Ports USB	1x USB 2.0 upstream, 2x USB 2.0 downstream
Alimentation	100-240 V~, 50-60 Hz, 0,75-0,45 A
Consommation électrique	<25 W (utilisation normale), <0,3 W (veille), <0,3 W (éteint)
Dimensions avec pied (paysage)	477,0 x 411,5~529,6 x 201,3 mm
Poids net avec pied	6,2 kg
Poids net sans pied	4,1 kg
Inclinaison	-5° à +22°
Rotation (pivot)	0° à 90°
Réglage en hauteur	110 mm
Norme d'installation VESA	100 mm
Fonctions d'affichage	DICOM, Gamma 1.8/2.2, sRGB, Native, QAWeb
Nettoyage recommandé	Chiffon doux microfibre avec alcool isopropylique 70% ou éthanol 70%, éviter produits agressifs
Garantie	3 ans

FOIRE AUX QUESTIONS - Eonis MDRC-2421 Barco

Comment régler la luminance de l'écran ?

Pour régler la luminance, ouvrez le menu OSD en appuyant sur la commande rotative, naviguez jusqu'au menu Réglages puis Luminance et ajustez la valeur.

Comment verrouiller ou déverrouiller la commande rotative ?

Pour verrouiller la commande rotative, allez dans le menu OSD Paramètres > Verrouillage du menu de réglage à l'écran et activez l'option. Pour déverrouiller, tournez la commande rotative vers la droite et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que le message 'OSD déverrouillé' apparaisse.

Quelles sont les fonctions d'affichage disponibles ?

Les fonctions d'affichage disponibles sont : Native, Gamma 1.8, Gamma 2.2, DICOM (avec options chambre noire, bureau, salle d'opération), sRVB et QAWeb.

Comment sélectionner la source d'entrée ?

Ouvrez le menu OSD, naviguez jusqu'au menu Sélection d'entrée et choisissez parmi les sources disponibles (DisplayPort, DVI-D, DVI-A, HDMI).

Puis-je utiliser l'écran en mode portrait ?

Oui, l'écran peut pivoter à 90°. Après avoir pivoté l'écran, modifiez l'orientation du menu OSD dans Paramètres > Orientation des menus de réglage à l'écran pour sélectionner Portrait.

Comment nettoyer l'écran ?

Utilisez un chiffon doux non pelucheux (microfibre ou gaze) imbibé d'un produit nettoyant/désinfectant à base d'alcool (isopropanol à 100% ou éthanol à 70%) ou d'eau. N'appliquez jamais de liquide directement sur l'écran pour éviter d'endommager les circuits.

Quelle est la consommation électrique de l'écran ?

La consommation est inférieure à 25 W en fonctionnement normal, et inférieure à 0,3 W en mode veille ou éteint.

Comment réinitialiser les paramètres d'usine ?

Dans le menu OSD, allez dans Paramètres > Réinitialisation usine et confirmez pour restaurer tous les paramètres d'origine.

L'écran est-il compatible avec les bras VESA ?

Oui, l'écran est compatible avec la norme VESA 100 mm. Utilisez quatre vis M4 pour fixer le panneau à un bras homologué VESA.

Comment activer le mode économie d'énergie ?

Dans le menu OSD, naviguez jusqu'à Paramètres > Économie d'énergie et activez l'option. L'écran éteindra automatiquement le rétroéclairage après environ 13 secondes sans signal vidéo.

MODE D'EMPLOI Eonis MDRC-2421 Barco

Écran clinique 21 pouces

Guide de l'utilisateur

MDRC-2421 SNIB

Barco NV

Beneluxpark 21, 8500 Kortrijk, Belgium

www.barco.com/en/support

www.barco.com

Ce document est protégé par copyright. Tous droits réservés. Ce document et aucune partie de celui-ci ne peuvent être reproduits ou copiés, sous quelque forme ou par quelque moyen que ce soit, graphique, électronique ou mécanique, y compris la photocopie, l'enregistrement sur bande ou dans des systèmes de stockage et de recherche de données, sans la permission écrite de Barco.

© 2024 Barco NV Tous droits réservés.

Avis de non-responsabilité

Bien que tous les efforts aient été déployés pour préserver l'exactitude technique de ce document, nous n'assumons aucune responsabilité pour les erreurs éventuelles. Notre but est de vous fournir la documentation la plus précise et la mieux exploitable possible. Si vous découvrez des erreurs, n'hésitez pas à nous les signaler.

Les produits logiciels Barco sont la propriété de Barco. Ils sont distribués sous copyright par Barco NV ou Barco Inc., pour être utilisés exclusivement dans le respect des termes spécifiques du contrat de licence du logiciel conclu entre Barco NV ou Barco Inc. et le détenteur de la licence. Aucune autre utilisation, duplication ou divulgation d'un produit logiciel Barco n'est autorisée, sous quelque forme que ce soit.

Les caractéristiques des produits Barco sont susceptibles d'être modifiées sans avis préalable.

Marques

Toutes les marques et marques déposées appartiennent à leurs propriétaires respectifs.

DisplayPort™ et le logo DisplayPort™ sont des marques déposées de la Video Electronics Standards Association (VESA®) aux États-Unis et dans d'autres pays.

Les termes HDMI™, HDMI High-Definition Multimedia Interface, HDMI Trade dress et les logos HDMI sont des marques ou des marques déposées de HDMI Licensing Administrator, Inc.

Protection des brevets

Voir la section www.barco.com/about-barco/legal/patents.

Réponse aux incidents de sécurité des produits

En tant que leader mondial dans le domaine de la technologie, Barco s'engage à fournir des solutions et des services sécurisés à ses clients, tout en protégeant la propriété intellectuelle de Barco.

En cas de problèmes de sécurité liés au produit, la procédure de réponse aux incidents de sécurité des produits est immédiatement déclenchée. Pour répondre à des problèmes de sécurité spécifiques ou signaler des problèmes de sécurité liés aux produits Barco, veuillez nous informer par le biais des coordonnées figurant sur https://www.barco.com/psirt.

Pour protéger nos clients, Barco ne divulgue pas ni ne confirme publiquement les failles de sécurité tant que Barco n'a pas effectué une analyse du produit et publié des correctifs et/ou pris des mesures d'atténuation.

Table des matières

1 Bienvenue! 7

1.1 Contenu de l'emballage....8
1.2 Présentation du produit 8

2 Installation 11

2.1 Montage de la plaque de base de support 12
2.2 Connexions des câbles 12
2.3 Réglage de la position de l'écran 14
2.4 Installation d'un support VESA....14

3 Utilisation 17

3.1 Recommandations pour le fonctionnement quotidien.... 18
3.2 Commutation Marche/Arrêt....18
3.3 Utilisation du menu OSD 19
3.4 Témoin DEL d'alimentation....19
3.5 Verrouillage/déverrouillage de la commande rotative 19
3.6 Sélection de la source d'entrée 20
3.7 Réglage de la luminance 20
3.8 Espace de couleur sRVB....20
3.9 Préréglages QAWeb 20
3.10 Fonctions d'affichage 21
3.11 Sélection du point blanc 22
3.12 Paramètres de la vidéo analogique 22
3.13 Langue du menu de réglage à l'écran....22
3.14 Mode économie d'énergie....23
3.15 Orientation des menus de réglage à l'écran....23
3.16 Réinitialisation usine 23
3.17 Menu Informations....24

4 Maintenance 25

4.1 Maintenance planifiée 26
4.2 Instructions de nettoyage 26

5 Informations importantes ....29

5.1 Informations relatives à la sécurité ....30
5.2 Cybersécurité 33
5.3 Informations relatives à l'environnement....34

5.4 Risque biologique et retours – Mise au rebut....36
5.5 Informations relatives à la réglementation....37
5.6 Avis relatif à la CEM 38
5.7 Explication des symboles 41
5.8 Spécifications techniques 44

Bienvenue !

1

Avertissements, mises en garde, remarques et conseils

Quatre niveaux de messages d'alerte et de prévention peuvent être utilisés dans le présent guide de l'utilisateur. Par ordre décroissant d'importance :

AVERTISSEMENT : Décrit les risques ou les dangers pouvant entraîner des blessures corporelles ou la mort.

PRUDENCE : Décrit les risques susceptibles d'endommager le produit.

donne des informations supplémentaires sur le sujet décrit.

Donne des conseils supplémentaires sur le sujet décrit.

1.1 Contenu de l'emballage

Vue d'ensemble

• 1x écran MDRC-2421
• 1x plaque de base de support
• 1x câble vidéo DisplayPort
- 1x câble USB
• 1x disque de documentation
• 1x fiche système
• Câble d'alimentation

- 1x guide de l'utilisateur (en anglais, les autres langues sont disponibles sur le disque de documentation)

Les guides de l'utilisateur sont également disponibles sur www.barco.com/support

Conservez l'emballage d'origine. Il est conçu pour cet écran et constitue sa protection idéale pendant le transport et pour son stockage.

Si votre produit est arrivé en présentant des dommages causés par l'expédition ou des pièces manquantes, veuillez vous reporter aux instructions de l'article « 3727 » de notre base de connaissances à l'adresse www.barco.com/support/knowledge-base/3727 pour obtenir de l'aide.

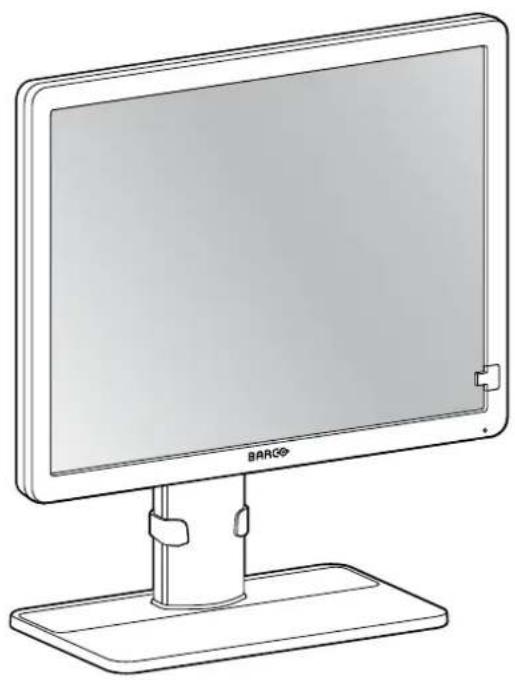

1.2 Présentation du produit

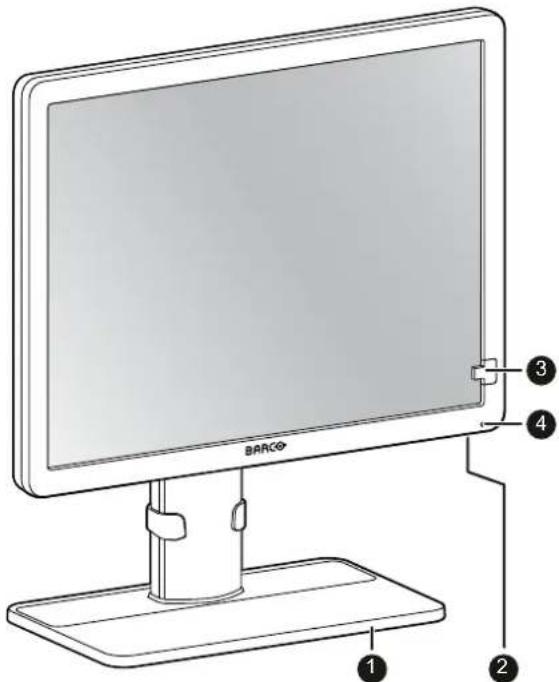

Avant

1. Socle de l'écran

2. Commande rotative

3. Appuyez et maintenez enfoncée pendant 5 secondes

4. pour mettre l'écran hors tension
5. Appuyez sur
6. pour quitter le mode veille

- pour activer le menu de réglage à l'écran - pour confirmer les sélections dans le menu de réglage à l'écran

• Tournez vers la gauche

- pour faire défiler vers le bas le menu de réglage à l'écran - pour réduire les valeurs dans les menus de réglage à l'écran

• Tournez vers la droite

- pour faire défiler vers le haut le menu de réglage à l'écran - pour augmenter les valeurs dans les menus de réglage à l'écran

1. Capteur frontal

2. Témoin DEL d'état de l'alimentation

3. Éteint : écran non alimenté, ou écran sous tension mais la fonction DEL d'alimentation est désactivée dans le menu de réglage à l'écran ("Témoin DEL d'alimentation", page 19)

4. Vert fixe : écran opérationnel
5. Vert clignotant : l'écran passe en mode veille
6. Orange fixe : écran en mode veille/mise hors tension progressive

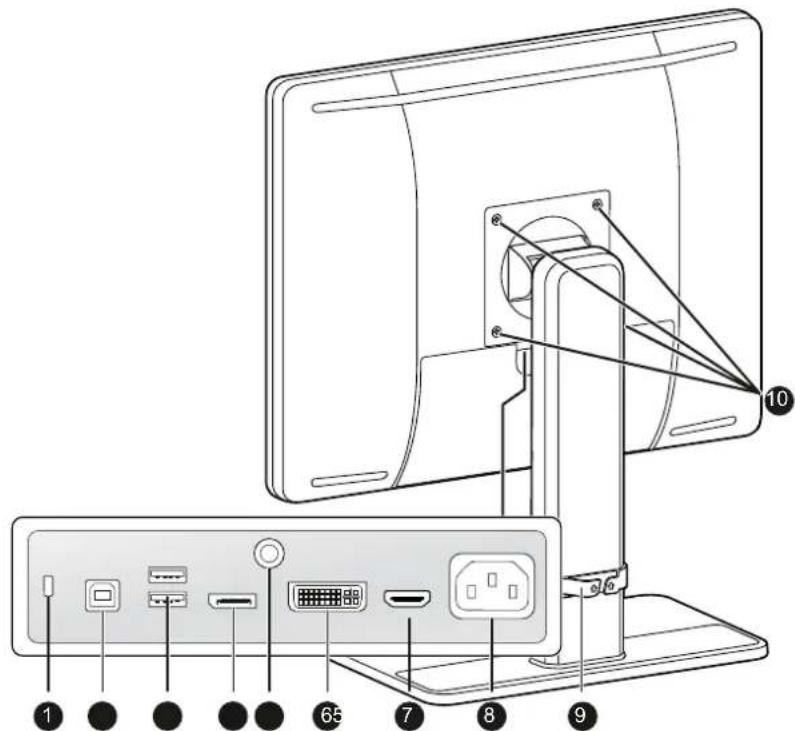

Retour

1. Encoche de sécurité Kensington
2. Connecteur USB-B 2.0 upstream
3. Connecteurs USB-A 2.0 downstream (x2)
4. Entrée vidéo DisplayPort
5. Broche de protection (masse)
6. Entrée vidéo DVI-I
7. Entrée vidéo HDMI
8. Entrée alimentation secteur 100 - 240 VCA (CEI C14)
9. Clip de routage des câbles réglable en hauteur
   10.Orifices des vis de fixation VESA 100 mm (x4)

Bienvenue !

Installation 2

AVERTISSEMENT: Veuillez lire toutes les informations importantes relatives à la sécurité avant d'installer et d'utiliser votre écran. Veuillez vous reporter au chapitre dédié du présent guide de l'utilisateur.

AVERTISSEMENT: Vous devez posséder une expertise suffisante pour installer cet appareil. Tous les périphériques ainsi que la configuration complète doivent être testés avant leur mise en service.

PRUDENCE : Lorsque l'écran est intégré au système médical, veillez au bon ancrage de l'ensemble des câbles, afin d'éviter que l'un d'entre eux ne se détache involontairement.

PRUDENCE : Ce moniteur n'est pas conçu pour être stérilisé

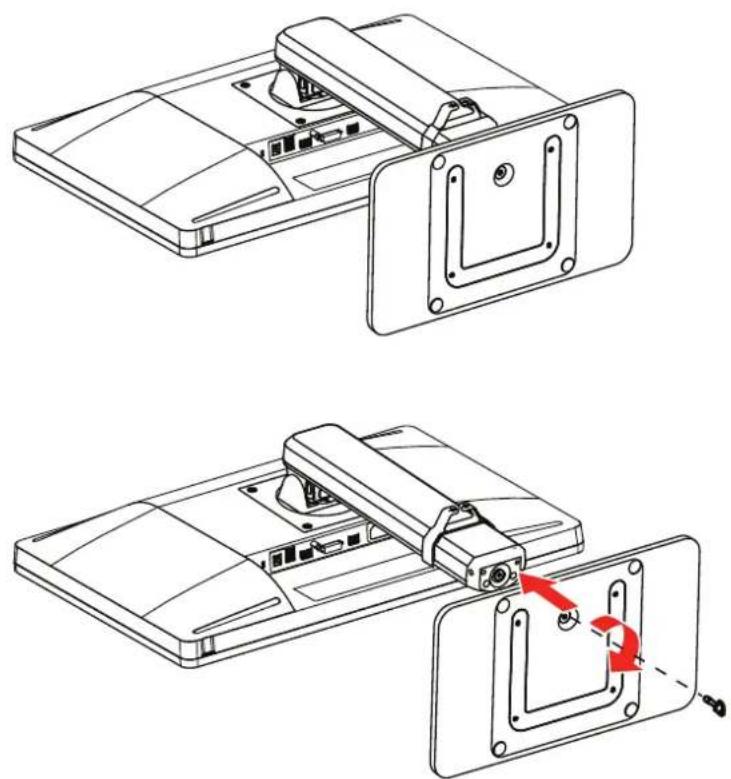

2.1 Montage de la plaque de base de support

Pour monter la plaque de base de support

1. Posez l'écran sur une surface propre et douce, face vers le bas. Veillez à ne pas endommager le panneau.

2. Fixez la plaque de base de support à la colonne à l'aide de la vis prévue à cet effet (voir l'illustration ci-dessous).

2.2 Connexions des câbles

Pour raccorder les câbles

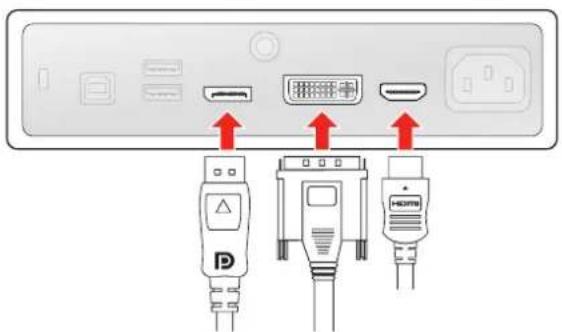

1. Raccordez une ou plusieurs sources vidéo aux entrées vidéo correspondantes. Pour ce faire, utilisez les câbles vidéo adaptés.

La source d'entrée à afficher peut être sélectionnée dans les menus de réglage à l'écran (voir "Sélection de la source d'entrée", page 20).

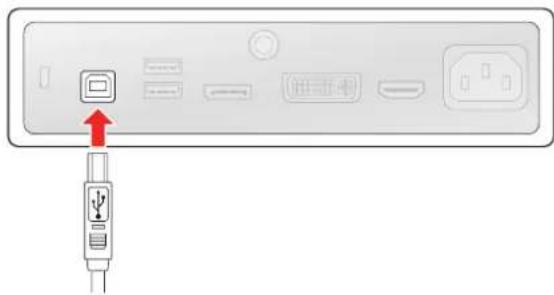

1. Raccordez le connecteur USB en émission à un hôte USB d'ordinateur pour utiliser QAWeb ou l'un des connecteurs USB en réception de l'écran (par ex. pour raccorder un clavier, une souris ou un autre périphérique).

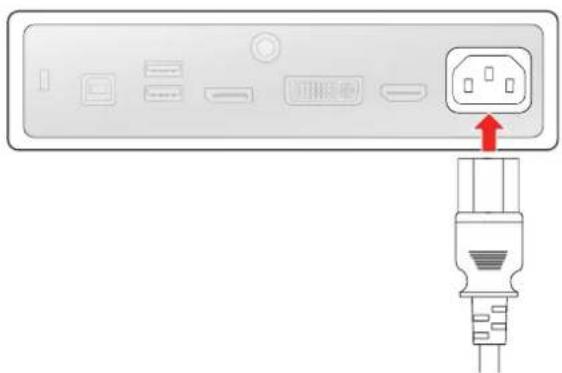

1. Raccordez l'entrée de l'alimentation secteur à une prise secteur mise à la terre.

1. Si cela est nécessaire pour votre application, mettez à la terre le MDRC-2421 en raccordant la broche de protection (masse) à une prise secteur raccordée à la masse au moyen d'un fil jaune/vert de calibre 18 (longueur de câble maximale admissible en vertu des prescriptions nationales de la réglementation).

1. Passez l'ensemble des câbles dans le clip de routage fourni à l'arrière du socle de l'écran.

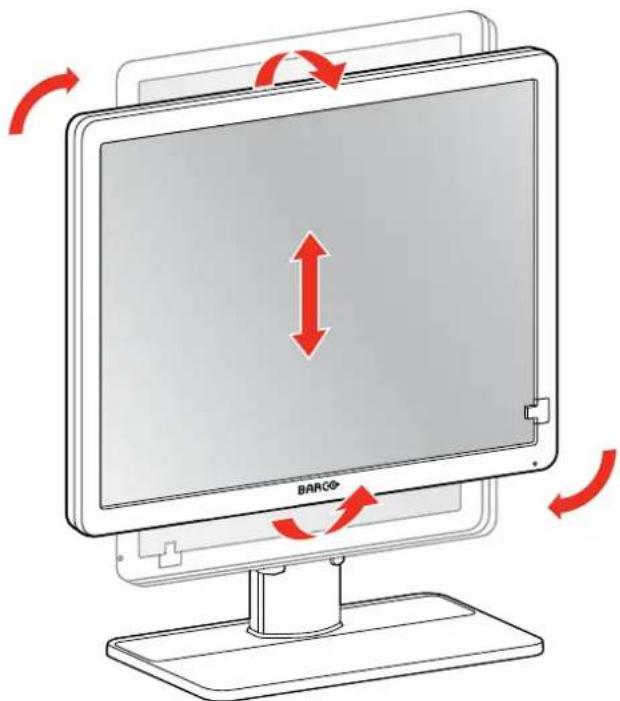

2.3 Réglage de la position de l'écran

Pour régler la position de l'écran

Vous pouvez incliner, faire pivoter, relever et abaisser l'écran à votre convenance en toute sécurité.

Image 2-6

AVERTISSEMENT: L'écran doit être dans sa position la plus élevée avant de pouvoir pivoter correctement.

L'orientation standard de l'entrée vidéo est le paysage. Si vous utilisez l'écran en mode portrait, assurez-vous de modifier l'orientation de l'entrée vidéo.

2.4 Installation d'un support VESA

PRUDENCE : Utilisez un support de montage adapté pour éviter tout risque de blessure.

AVERTISSEMENT: Ne déplacez jamais un écran fixé sur un bras en tirant ou en poussant l'écran lui-même. Assurez-vous plutôt que le bras est équipé d'une poignée conforme VESA et utilisez-la pour déplacer l'écran.

Veuillez vous reporter au manuel d'instructions du bras pour plus d'informations.

AVERTISSEMENT: Utilisez un montage conforme à la norme VESA 100 mm.

Utilisez un montage capable de supporter le poids de l'écran. Pour plus d'informations à ce sujet, consultez les spécifications techniques de cet écran.

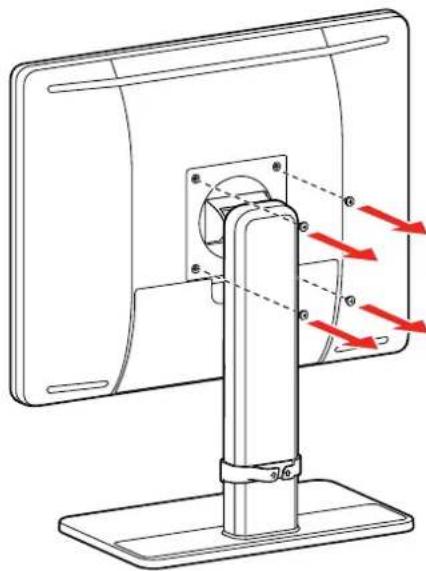

Pour monter un écran sur un bras VESA

Le panneau d'affichage, qui est normalement fixé au socle, est compatible avec la norme VESA 100 mm.

1. Desserrez les quatre vis de fixation pour détacher le panneau du socle.

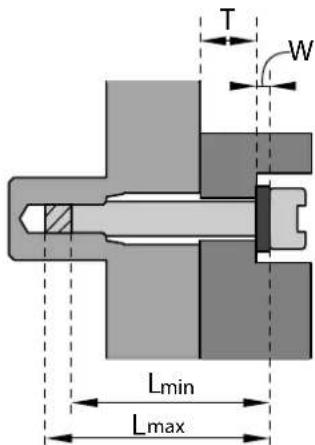

1. Utilisez 4 vis M4 pour fixer le panneau à un bras homologué VESA. Veuillez respecter la règle suivante pour choisir une longueur de vis appropriée :

• L_min = T + W + 8 mm
• L_max = T + W + 14 mm

Image 2-8

Utilisation 3

3.1 Recommandations pour le fonctionnement quotidien

Optimisation de la durée de vie de l'écran

L'activation du mode Display Power Management System (DPMS) de votre écran permet d'optimiser la durée de vie en mode diagnostic en éteignant automatiquement le rétroéclairage lorsque l'écran n'est pas utilisé pendant une durée déterminée. Par défaut, le système DPMS est activé sur votre écran, mais il doit également être activé sur votre station de travail. Pour cela, accédez aux « Options d'alimentation » (en: Power Options) de votre station de travail.

Barco recommande d'activer le mode DPMS après 20 minutes d'inactivité.

Utilisation d'un écran de veille pour éviter toute rétention d'image

L'utilisation prolongée d'un écran LCD avec un contenu statique affiché dans la même zone d'écran peut entraîner une forme de rétention d'image.

Vous pouvez éviter ou réduire considérablement l'occurrence de ce phénomène en utilisant un écran de veille. Pour activer un écran de veille, accédez à la fenêtre '« Propriétés de l'affichage » sur votre station de travail.

Barco recommande d'activer l'écran de veille après 5 minutes d'inactivité. Un bon écran de veille affiche un contenu en mouvement.

Dans le cas où vous travaillez plusieurs heures consécutives avec la même image ou avec une application comprenant des éléments d'image statiques (de sorte que l'écran de veille ne s'active pas), changez régulièrement le contenu de l'image afin d'éviter toute rétention des éléments statiques.

Explication de la technologie des pixels

Les écrans LCD utilisent une technologie basée sur les pixels. Dans le cadre d'une tolérance normale en matière de fabrication des écrans LCD, un nombre limité de ces pixels peuvent rester foncés ou allumés en permanence sans que cela affecte les performances de diagnostic du produit. Afin de garantir une qualité optimale des produits, Barco applique des critères de sélection stricts pour ses dalles LCD.

Optimisation de l'assurance de qualité

QAWeb Enterprise contribue à la qualité et la stabilisation optimales de l'image au sein de chaque cabinet privé.

Le MDRC-2421 travaille harmonieusement avec QAWeb Enterprise pour vous assurer une image cohérente dans le temps. Il stabilise automatiquement l'image dès l'instant où vous allumez votre écran. Qui plus est, QAWeb Enterprise vous fournit un feedback instantané sur l'état de l'écran.

3.2 Commutation Marche/Arrêt

À propos

• Appuyez sur la commande rotative et maintenez-la enfoncée pendant 5 secondes pour éteindre votre écran lorsqu'aucun menu de réglage à l'écran ne s'affiche à l'écran.
• Appuyez sur la commande rotative pendant 1 seconde pour allumer l'écran.

3.3 Utilisation du menu OSD

Pour ouvrir le menu de réglage à l'écran

Appuyez sur la commande rotative en mode de fonctionnement normal pour ouvrir le menu de réglage à l'écran. Si la commande rotative est verrouillée, commencez par la déverrouiller comme décrit dans la section "Verrouillage/déverrouillage de la commande rotative", page 19.

Le menu de réglage principal apparaît dans le coin supérieur gauche de l'écran. Si aucune autre action n'est entreprise dans les 20 secondes qui suivent, le menu de réglage à l'écran disparaît de nouveau (et le clavier sera verrouillé s'il était activé).

Pour naviguer dans le menu de réglage à l'écran

• Tournez la commande rotative vers la gauche/vers la droite pour faire défiler les différentes pages des menus, modifier des valeurs ou effectuer des sélections.
• Appuyez sur la commande rotative pour accéder à un sous-menu ou confirmer des réglages et des sélections.

3.4 Témoin DEL d'alimentation

Vue d'ensemble

L'état de l'alimentation de l'écran est indiqué par un témoin DEL situé à l'avant de l'écran. Vous trouverez ci-dessous une vue d'ensemble des différents modes de couleur du témoin DEL :

• Éteint : non alimenté
• Vert fixe*: opérationnel (lorsqu'une source d'entrée valide est sélectionnée)
• Vert clignotant*: passe en mode veille
• Orange fixe : en mode veille/mise hors tension progressive

* Ce comportement par défaut peut être modifié de façon à ce que le témoin DEL de l'état de l'alimentation soit également éteint lorsque l'écran est opérationnel ou lorsque l'écran passe en mode veille.

Pour modifier le comportement du témoin DEL d'état de l'alimentation

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Paramètres (en: Settings).
3. Accédez au sous-menu LED de mise sous tension (en: Power LED)
4. Sélectionnez Activer (en: On) ou Désactiver (en: Off) à votre convenance et confirmez.

3.5 Verrouillage/déverrouillage de la commande rotative

À propos

Afin d'éviter une activation involontaire ou accidentelle de la commande rotative, un mécanisme de verrouillage peut être activé. Ce mécanisme verrouille automatiquement le clavier, sauf lorsque les menus de réglage à l'écran sont utilisés.

Pour verrouiller/déverrouiller la commande rotative

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Paramètres (en: Settings).
3. Accédez au sous-menu Verrouillage du menu de réglage à l'écran (en: OSD lock)
4. Sélectionnez Activer (en: On) ou Désactiver (en: Off) à votre convenance et confirmez.

Pour déverrouiller la commande rotative (Jog dial)

Lorsque le moniteur est en mode de fonctionnement normal, tournez la commande rotative (Jog dial) vers la droite et maintenez-la dans cette position pendant 5 secondes jusqu'à ce que le message OSD déverrouillé (en: OSD unlocked) apparaissé.

3.6 Sélection de la source d'entrée

À propos de la sélection de la source d'entrée

Plusieurs entrées vidéo peuvent être connectées au MDRC-2421. Le basculement entre les différentes entrées peut être facilement réalisé grâce au menu de réglage à l'écran.

Pour sélectionner la source d'entrée

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Sélection d'entrée (en : Input selection).
3. Sélectionnez l'une des sources d'entrée disponibles et confirmez.

3.7 Réglage de la luminance

Pour régler manuellement la luminance.

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Réglages (en : Adjustments) > Luminance.
3. Définissez une valeur de luminance à votre convenance et confirmez.

3.8 Espace de couleur sRVB

À propose de l'espace de couleur sRVB

L'espace de couleur sRVB associe une fonction d'affichage et une sélection du point blanc et est conçu pour correspondre aux conditions de visualisation domestiques et professionnelles courantes. Il est largement utilisé dans la plupart des applications informatiques.

Lorsque vous sélectionnez sRGB, les options de sélection de la fonction d'affichage (en : Display function) et du point blanc (en : White point) du menu Réglages (en : Adjustments) seront désactivées.

Pour sélectionner l'espace de couleur sRVB

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Réglages (en: Adjustments).
3. Sélectionnez sRVB (en: sRGB) et confirmez.

3.9 Préréglages QAWeb

À propos QAWeb

La fonction d'affichage, la sélection du point blanc et les conditions de luminosité ambiante pour votre écran peuvent être appliquées à partir de l'application QAWeb.

Lorsque vous sélectionnez QAWeb, les options de sélection de la fonction d'affichage (en : Display function) et du point blanc (en : White point) du menu Réglages (en : Adjustments) seront désactivées.

À propos des préréglages QAWeb

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Réglages (en : Adjustments).
3. Sélectionnez QAWeb et confirmez.

Le port USB en émission de l'écran doit être connecté à un PC sur lequel est installé QAWeb avant que les préréglages QAWeb puissent être appliqués.

3.10 Fonctions d'affichage

La sélection de la fonction d'affichage est désactivée lorsque sRGB ou QAWeb sont sélectionnés dans le menu Réglages (en : Adjustments).

À propos des fonctions d'affichage

Des dalles natives, non corrigées, afficheront des niveaux de gris / de couleurs avec des incréments de luminance qui ne seront pas optimaux pour permettre l'obtention d'informations de diagnostic cruciales. Des études ont montré néanmoins qu'en matière d'images médicales, certaines parties en niveaux de gris/en couleur contiennent davantage d'informations de diagnostic que d'autres. En réponse à ces conclusions, des fonctions d'affichage ont été définies. Ces fonctions se concentrent sur les parties en question qui contiennent des informations de diagnostic cruciales en corrigeant le fonctionnement de la dalle native.

Les fonctions de l'écran disponibles pour votre MDRC-2421 sont :

• Native : si vous sélectionnez Native, le fonctionnement natif du panneau n'est pas corrigé.
• Gamma 1.8 ou 2.2 : sélectionnez une de ces fonctions d'affichage si l'écran remplace un écran CRT avec un gamma 1.8 ou 2.2, respectivement.
• DICOM : DICOM (Digital Imaging and Communications in Medicine) est une norme internationale qui a été développée afin d'améliorer la qualité et la communication des images numériques en radiologie. En résumé, la fonction d'affichage DICOM améliore la visibilité des échelles de gris dans les images. Barco recommande de sélectionner la fonction d'affichage DICOM pour la plupart des applications de visualisation médicale.

La fonction d'affichage DICOM applique la compensation de lumière ambiante (ALC, Ambient Light Compensation) en tenant compte des conditions de luminosité ambiante de votre salle de lecture. Les options salle de lecture disponibles sont :

• Chambre noire (en : Darkroom) : sélectionne la fonction étalonnée DICOM, optimisée pour les conditions d'une chambre noire (0-50 lux)
• Bureau (en : Office) : sélectionne la fonction étalonnée DICOM, optimisée pour les conditions d'un bureau (51-250 lux)
• Salle d'opération (en : Operation Room) : sélectionne la fonction étalonnée DICOM, optimisée pour les conditions d'une salle d'opération (251-500 lux).

Les paramètres de l'écran doivent être adaptés de façon à convenir aux exigences du logiciel de visualisation. En cas de doute, contactez le fournisseur du logiciel de visualisation.

Pour sélectionner une fonction d'affichage

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Réglages (en : Adjustments) > Fonction moniteur (en : Display function).
3. Sélectionnez l'une des fonctions d'affichage disponibles et confirmez.

3.11 Sélection du point blanc

La sélection du point blanc est désactivée lorsque sRGB ou QAWeb sont sélectionnés dans le menu Réglages (en : Adjustments).

À propos de la sélection du point blanc

Ce réglage vous permet de modifier le point blanc de l'écran, utilisé comme référence pour l'affichage de toutes les autres couleurs.

Les réglages du point blanc disponibles pour votre écran sont :

• Native : la température de couleur native et non modifiée de la dalle LCD.
• Bluebase : simulation de la température de couleur de film Bluebase.
• Clearbase : simulation de la température de couleur de film Clearbase.
• Programmable : lorsque vous sélectionnez ce réglage, vous serez en mesure de régler manuellement le gain vidéo du canal rouge, vert et bleu dans des sous-menus séparés.

Pour sélectionner le point blanc

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Réglages (en : Adjustments) > Point blanc (en : White point).
3. Sélectionnez l'un des points blancs préréglés.

3.12 Paramètres de la vidéo analogique

Les paramètres suivants ne sont disponibles que lorsqu'une source d'entrée vidéo analogique (DVI-A) valide est sélectionnée.

À propos des paramètres de la vidéo analogique

Lorsqu'une source d'entrée vidéo analogique est active, un certain nombre de paramètres de la vidéo analogique deviennent disponibles :

• Réglage auto (en: Auto Adjust) : le réglage de la vidéo analogique sera effectué automatiquement
• Géométrie (en: Geometry) : permet de régler manuellement les paramètres de géométrie de la vidéo analogique (fréquence d'horloge, phase d'horloge, position horizontale, position verticale)
• Niveau (en: Level) : permet de régler manuellement les niveaux de contraste et de luminosité de la vidéo analogique

Pour régler les paramètres de la vidéo analogique

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Réglages (en: Adjustments) > Analogique (en: Analog).
3. Ajustez chacun des paramètres de la vidéo analogique disponibles à votre convenance.

3.13 Langue du menu de réglage à l'écran

À propos de la langue du menu de réglage à l'écran

Par défaut, le menu de réglage à l'écran apparaît en anglais. Cependant, il existe un large éventail d'autres langues disponibles pour le menu de réglage à l'écran de votre MDRC-2421.

Pour sélectionner la langue du menu de réglage à l'écran

1. Affichez le menu principal de réglage à l'écran.

2. Naviguez jusqu'au menu Paramètres (en: Settings).

3. Accédez au sous-menu Langue OSD (en: OSD Language).
4. Sélectionnez l'une des langues disponibles.

3.14 Mode économie d'énergie

À propos du mode économie d'énergie

L'activation du mode économie d'énergie de votre MDRC-2421 permet d'optimiser sa durée de vie en éteignant automatiquement le rétro-éclairage lorsqu'aucun signal vidéo n'est détecté pendant 13 secondes environ.

Pour activer/désactiver le mode d'économie d'énergie

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Paramètres (en: Settings).
3. Accédez au sous-menu Économie d'énergie (en: Power Save).
4. Sélectionnez Activer (en: On) ou Désactiver (en: Off) à votre convenance et confirmez.

3.15 Orientation des menus de réglage à l'écran

À propos de l'orientation des menus de réglage à l'écran

L'orientation des menus de réglage à l'écran peut être modifié en fonction de l'orientation de votre écran (paysage ou portrait).

Pour modifier l'orientation des menus de réglage à l'écran

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Paramètres (en: Settings).
3. Accédez au sous-menu Orientation des menus de réglage à l'écran (en: OSD orientation).
4. Sélectionnez Paysage (en: Landscape) ou Portrait à votre convenance et confirmez.

3.16 Réinitialisation usine

À propos de la réinitialisation usine

Une réinitialisation usine vous permet de restaurer les paramètres usine originaux de l'écran dans leur intégralité.

Pour effectuer une réinitialisation usine

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Paramètres (en: Settings).
3. Accédez au sous-menu Réinitialisation usine (en: Factory Reset).
4. Appuyez sur la commande rotative pour confirmer votre sélection.

3.17 Menu Informations

Affichage des informations

Les éléments d'information disponibles pour votre écran sont :

• Nom de l'écran
• Version du microcode
• Numéro de série
• Heures système
  • Durée d'utilisation du rétro-éclairage

Pour accéder au menu Informations

1. Affichez le menu principal de réglage à l'écran.
2. Naviguez jusqu'au menu Informations (en: Information).

Maintenance

4

4.1 Maintenance planifiée

À propos de

L'MDRC-2421 ne requiert aucune intervention de maintenance ou d'étalonnage planifiée. Nous vous recommandons d'utiliser QAWeb associé aux tests de détection des pannes et aux tests de fréquences Barco afin d'étalonner et de procéder à la maintenance de l'écran ou de le renvoyer à un opérateur de maintenance Barco agréé. Si vous avez le moindre doute, veuillez contacter Barco Healthcare.

4.2 Instructions de nettoyage

Pour nettoyer l'écran

Appliquez un produit de nettoyage/désinfection sur un chiffon doux qui ne peluche pas, comme de la microfibre ou de la gaze, et frottez soigneusement la surface. Pour plus d'efficacité, toutes les surfaces doivent être nettoyées pendant une certaine durée (allant de 30 secondes à 2 minutes).

Utilisez un produit de nettoyage/désinfection à base d'alcool, d'alcalin, d'eau ou de chlore. Quelques exemples :

• Isopropanol à 100 %
• Éthanol à 70 %
• 0,5 % de chlorhexidine dans de l'éthanol/isopropanol à 70 %
  • Orthophthalaldéhyde (OPA) 0,55 %
• Solution aqueuse d'Haemo-sol à 1 %
  • Solution chlorée à 250 ppm
  • 1,0 % d'iode dans de l'éthanol à 70 %
• Solution aqueuse d'ammoniac à 1,6 %
  • « Savon vert » (USP)
• 0,5 % de chlorhexidine dans de l'alcool isopropylique à 70 %
• Produits similaires au liquide de nettoyage optique
  • Bacillol exempt d'aldéhydes
• Flux
  • Hypochlorite de sodium 10 %

Lors du choix d'un produit de nettoyage/désinfection alternatif, il est recommandé de toujours identifier les ingrédients actifs. En cas de doute concernant un produit de nettoyage particulier, utilisez de l'eau claire.

N'utilisez pas l'un des produits suivants :

• Alcool à des concentrations > 70 %
  • Lessive alcaline puissante, solvants puissants
• Acétone
• Toluène
• Acides
  • Détergents contenant du fluor
  • Détergents contenant de l'ammoniac
  • Détergents contenant des abrasifs
• Laine d'acier
• Éponges abrasives
  • Lames d'acier
• Chiffons avec fil d'acier

- Chiffons à base de papier (par ex. serviettes en papier, mouchoirs, papier toilette)

PRUDENCE : Veuillez lire et respecter toutes les instructions figurant sur l'étiquette du produit de nettoyage.

PRUDENCE : Veillez à ne pas griffer ou endommager le vitrage ou la dalle LCD. Faites attention si vous portez des bagues ou d'autres bijoux et n'exercez pas de pression trop forte sur le vitrage ou sur la dalle LCD.

PRUDENCE : Lorsqu'un petit objet ou de la poussière est coincé entre l'encadrement avant et la surface LCD (pour les écrans dépourvus de vitre avant), nettoyez avec précaution à l'aide d'un objet souple comme une carte en plastique ou un ongle. N'utilisez pas d'objets pointus comme un trombone ou une pince à épiler afin d'éviter d'endommager l'écran LCD.

PRUDENCE : N'appliquez pas et ne vaporisez pas de liquide directement sur l'écran, car l'excès de liquide risque d'endommager les circuits électroniques internes. Appliquez plutôt le liquide sur un chiffon de nettoyage.

Informations importantes

5

5.1 Informations relatives à la sécurité

Recommendations générales

Lisez les consignes de sécurité et les instructions d'utilisation avant d'employer l'appareil.

Conservez les consignes de sécurité et les instructions d'utilisation afin de pouvoir les consulter ultérieurement.

Respectez tous les avertissements figurant sur l'écran ainsi que dans son manuel d'instructions d'utilisation.

Respectez toutes les instructions d'utilisation.

Risque de choc électrique ou d'incendie

Pour éviter tout risque de choc électrique ou d'incendie, ne retirez aucun capot.

Cet appareil ne contient aucune pièce réparable. Confiez l'entretien à du personnel qualifié.

N'exposez jamais l'appareil à la pluie ou à l'humidité.

Modifications apportées à l'appareil

N'apportez aucune modification à cet appareil sans l'autorisation du fabricant.

Maintenance préventive

Une fois le moniteur débranché de l'alimentation secteur, procédez au contrôle périodique suivant :

• Vérifiez l'intégrité du cordon d'alimentation et inspectez son acheminement de manière à écarter le risque qu'il soit perforé ou coupé.
• Vérifiez l'intégrité de la liaison à la terre.
• Nettoyez la zone autour de la fiche d'alimentation, la présence de poussière et de liquides comportant un risque d'incendie.
• Nettoyez les orifices de ventilation du moniteur : la poussière peut obstruer la circulation d'air et entraîner la surchauffe des composants électroniques.

Recommandations générales :

• Gardez le moniteur propre pour prolonger sa durée de vie.
• Les performances de l'écran LCD pourraient sinon se dégrader à long terme. Contrôlez périodiquement qu'il fonctionne correctement.
• Contrôlez périodiquement que les vis de fixation VESA sont bien serrées. Si elles ne le sont pas suffisamment, le moniteur risque de se détacher du bras, ce qui peut entraîner des blessures ou endommager le matériel.

Type de protection (électrique) :

Moniteur équipé d'une alimentation interne : appareil de Classe I

Degré de sécurité (mélange anesthésiant inflammable)

Cet appareil n'est pas conçu pour être utilisé en présence d'un mélange anesthésiant inflammable à base d'air, d'oxygène ou de protoxyde d'azote.

Cet appareil ne doit pas être utilisé lorsque le taux d'oxygène dans l'air dépasse 25 %.

Appareil non destiné aux soins de santé

Appareil essentiellement utilisé dans une aire de soins de santé et conçu pour être employé là où le contact avec un patient est peu probable (aucune pièce appliquée sur le malade).

Cet appareil ne doit pas être utilisé avec un appareil de maintien des fonctions vitales.

L'utilisateur ne doit pas toucher l'appareil, ni ses ports d'entrée (SIP)/de sortie (SOP) de signaux, et le patient simultanément.

Sécurité des enfants

L'équipement n'est pas destiné à être utilisé dans des lieux où des enfants sont susceptibles d'être présents.

Applications critiques

Nous recommandons fortement de disposer d'un moniteur de rechange, immédiatement disponible, dans les applications essentielles à la mission.

Utilisation de couteaux électrochirurgicaux

Laissez autant de distance que possible entre le générateur électrochirurgical et les autres appareils électroniques (tels que les moniteurs). Un générateur électrochirurgical activé peut causer des interférences avec ces derniers et perturber le fonctionnement de l'écran.

Raccordement électrique : équipement avec alimentation interne

• Cet équipement doit être mis à la terre.
• Alimentation électrique : l'équipement doit être alimenté par la tension d'alimentation secteur.
• L'appareil est conçu pour une utilisation prolongée.

Variation de surtension

Pour déconnecter complètement l'appareil, veuillez débranchez le cordon d'alimentation de la prise secteur.

Environnement hautement magnétique

• Ce dispositif ne doit pas être utilisé dans l'environnement hautement magnétique d'un équipement d'IRM.
• L'installateur doit évaluer l'environnement magnétique avant d'installer ou d'utiliser le dispositif.

Connexions

Toute connexion externe avec d'autres périphériques doit être conforme aux exigences définies dans la clause 16 de la norme CEI 60601-1, 3e édition ou dans la Table BBB.201 de la norme CEI 60601-1-1 applicables aux systèmes électromédicaux.

Pour respecter la réglementation sur la compatibilité électromagnétique, utilisez uniquement des câbles d'interface correctement blindés pour la connexion aux périphériques.

Cordons d'alimentation

Europe : cordon en PVC H05VV-F ou H05VVH2-F doté d'une prise européenne adaptée.

États-Unis et Canada : il convient d'utiliser un câble de « classe hôpital », fourni avec ses instructions indiquant la fiabilité de la mise à la terre pouvant uniquement être garantie lorsque l'appareil est relié à une prise portant la mention « usage hospitalier uniquement » ou « classe hôpital ». Ces instructions doivent être indiquées sur l'appareil ou sur une étiquette apposée sur le cordon d'alimentation.

Ne surchargez pas les prises murales et les cordons prolongateurs, car cela risque de provoquer un incendie ou un choc électrique.

Protection des cordons d'alimentation : les cordons d'alimentation doivent être acheminés à l'écart des endroits de passage. Évitez également les emplacements où des objets risquent d'être placés sur ou contre les cordons. Soyez particulièrement attentif à la disposition des cordons au niveau des fiches et des prises.

Le cordon d'alimentation doit dans tous les cas être remplacé par un technicien habilité.

Utilisez un cordon d'alimentation correspondant à la tension de la prise secteur, homologué et conforme aux normes de sécurité en vigueur dans votre pays.

Corée : utilisez des produits homologués KC ; Prise : 250 V\~, 16 A ; Cordon d'alimentation : 60227 CEI 53, 3G0,75 mm² / 60227 CEI 53, 3G1,0 mm² ; Connecteur : 250 V\~, 10 A.

Fiabilité de la mise à la terre

La fiabilité de la mise à la terre ne peut être garantie que lorsque l'appareil est raccordé à une prise conforme

Liquides et humidité

• N'exposez jamais le moniteur au contact de liquides ou à l'humidité.
• N'utilisez jamais le moniteur à proximité d'une source d'eau, qu'il s'agisse d'une baignoire, d'un lavabo, d'une piscine, d'un évier, d'un baquet ou encore dans un sous-sol humide.
• Tous les modèles sont conformes à la norme IP20.

Condensation due à l'humidité

N'utilisez pas le moniteur dans des endroits soumis à des variations rapides de température ou d'humidité ou évitez de l'exposer à l'arrivée directe d'un air frais émis par un système de climatisation.

L'humidité peut se condenser sur la surface ou à l'intérieur de l'appareil, ou la buée peut produire des résidus à l'intérieur de la plaque de protection. Il ne s'agit pas d'un dysfonctionnement du produit lui-même, cependant il est possible que cela puisse endommager le moniteur.

Si de la condensation apparaît, laissez le moniteur débranché jusqu'à ce qu'elle ait disparu.

Ventilation

Ne recouvrez pas et n'obstruez pas les orifices de ventilation du capot de l'appareil. Lorsque vous l'installez dans une armoire ou dans tout autre lieu confiné, prévoyez un espace suffisant entre celui-ci et les parois de l'armoire.

Installation

• Posez l'appareil sur une surface plane, solide et stable capable de supporter le poids de 3 écrans au minimum. Si vous optez pour un support ou un chariot instable, l'appareil risque de tomber, de blesser gravement un enfant ou un adulte et d'être sérieusement endommagé.
• Cet écran a été conçu pour être utilisé en position paysage et portrait, avec une inclinaison possible de -5^ à +22^ .
• Lorsque l'appareil est fixé à un bras, vous ne devez pas utiliser l'appareil lui-même comme poignée ou manche pour le déplacer. Reportez-vous au manuel d'instructions du bras pour savoir comment le déplacer avec l'appareil.
• Tous les périphériques ainsi que la configuration complète doivent être testés et validés avant leur mise en service.
• Au niveau de l'utilisateur final, il est nécessaire de prévoir un appareil de secours au cas où le système vidéo serait inutilisable.

Dysfonctionnements

Débranchez le cordon d'alimentation de la prise secteur de l'appareil et faites faire les réparations par des techniciens dûment qualifiés, dans les cas suivants :

• Si le cordon d'alimentation ou la fiche sont endommagés ou effilochés ;
• Si du liquide a été renversé dans l'appareil.
• Si l'appareil a été exposé à la pluie ou l'eau.
• Si l'appareil ne fonctionne pas normalement alors que les consignes d'utilisation sont respectées. Effectuez uniquement les réglages abordés dans les consignes d'utilisation car une erreur sur les autres réglages peut provoquer des dommages et nécessite souvent, par la suite, une intervention longue par un technicien qualifié, afin de rétablir le fonctionnement normal de l'appareil.
• Si l'appareil est tombé ou si le boîtier est endommagé.
• Si les performances de l'appareil changent radicalement, indiquant la nécessité d'une réparation.

Avertissements généraux

L'appareil ne peut pas être intégré de quelque manière que ce soit au réseau informatique d'un environnement clinique.

Le boîtier doit être vérifié à la recherche de traces de chocs. Référez-vous à un technicien qualifié.

L'écran de protection (le cas échéant) est fabriqué dans un verre haute résistance testé. Néanmoins, on ne peut pas exclure la possibilité de fissures s'il est soumis à des chocs importants. Évaluez et écartez le risque de casse de l'écran de protection par une manipulation et un positionnement adéquats du moniteur dans la salle d'opération.

Ce moniteur est conçu pour une utilisation en intérieur.

Ce moniteur n'est pas conçu pour être stérilisé

Ce moniteur ne comporte pas de pièces appliquées, mais l'avant du panneau LCD et le boîtier plastique ont été traités comme des pièces appliquées car elles ont été considérées comme pouvant être touchées accidentellement par le patient pendant un laps de temps <1 minute.

Exceptions nationales scandinaves pour CL. 1.7.2

Norvège : « Apparatet må tilkoples jordet stikkontakt »

Suède : « Apparaten skall anslutas till jordat uttag »

5.2 Cybersécurité

Objectifs de sécurité

Le MDRC-2421 sert à afficher et visionner des images numériques. Par conséquent, la garantie de la disponibilité des images numériques a été identifiée comme le principal objectif de sécurité de ce produit.

Néanmoins, la disponibilité, l'intégrité et la confidentialité des informations traitées par le produit reposent sur les recommandations de sécurité non obligatoires décrites ci-dessous.

L'absence de stockage ou de traitement d'informations de patients ou personnelles alliée à la connectivité (réseau) limitée font du MDRC-2421 un produit au profil de risque faible en matière de cybersécurité.

Recommandations de sécurité

Les mesures de sécurité énumérées ci-dessous doivent être considérées comme une liste non exhaustive des contrôles de sécurité possibles de l'environnement d'exploitation. L'environnement d'exploitation ne doit pas gêner la mise en œuvre des mesures de sécurité sur le produit ni obliger l'appareil à fonctionner dans un environnement de sécurité inférieure.

L'opérateur doit maintenir les politiques, processus, normes et autres contrôles de sécurité de pointe nécessaires pour intégrer, entretenir et protéger le produit. Cela inclut la mise en place de la gestion des risques (par ex. en appliquant les normes pertinentes).

L'environnement d'exploitation doit assurer la sécurité physique via des mesures de sécurité telles que :

• Accès physique réglementé et authentifié via des mesures techniques appropriées (par ex. badges)
• Politique de sécurité physique définissant les rôles et les droits d'accès, y compris pour l'accès physique au produit
• Utilisation de zones séparées et sécurisées dotées de contrôles d'accès appropriés

L'environnement d'exploitation doit inclure les contrôles de sécurité appropriés, tels que :

• Gestion de l'accès des utilisateurs (informations d'identification pour accéder aux applications logicielles ou aux appareils, politique d'accès des utilisateurs, etc.)
  • Logiciel antivirus / anti-malware
• Pare-feu
• Mise en place d'une liste blanche / renforcement du système
• Utilisation exclusive de logiciels d'origine et interdiction d'utiliser des logiciels et applications illégitimes
• Mesures de gestion de session (par ex. temporisation des sessions)

L'environnement d'exploitation doit assurer le contrôle et la sécurité du trafic réseau via des mesures appropriées, telles que :

• Segmentation du réseau et contrôle d'accès au réseau
• Filtrage du trafic
• Communication cryptée

Plus spécifiquement pour les stations de travail connectées au produit, les mesures de sécurité appropriées incluent :

- Renforcement du système d'exploitation et mise place d'une liste blanche

• Utilisation de mots de passe forts
• Installez uniquement les logiciels nécessaires à l'usage prévu de l'environnement d'exploitation.

Pour garantir que la sécurité de l'environnement d'exploitation et du produit lui-même reste à un niveau adéquat, des dispositions appropriées concernant la gestion des correctifs doivent être mises en place, telles que :

• L'environnement d'exploitation doit prendre en charge l'exécution de correctifs sans compromettre l'interopérabilité/la compatibilité
• L'opérateur doit disposer de processus de gestion des correctifs appropriés pour garantir que les correctifs de sécurité du produit sont déployés en temps opportun.
• L'opérateur doit disposer de processus de gestion des correctifs appropriés pour garantir que l'environnement d'exploitation (par ex. systèmes d'exploitation, applications) est à jour en termes de sécurité

5.3 Informations relatives à l'environnement

Mise au rebut

Déchets d'équipements électriques et électroniques (DEEE)

Ce symbole figurant sur le produit indique, conformément à la Directive européenne 2012/19/UE régissant les déchets issus d'appareils électriques et électroniques, qu'il ne doit pas être éliminé avec les autres déchets ménagers. Veuillez remettre vos équipements usagés à un point de collecte agréé assurant le recyclage des déchets d'équipements électriques et électroniques. Pour empêcher toute nuisance à l'environnement ou à la santé humaine due à une élimination incontrôlée de déchets, veuillez séparer ces objets des autres types de déchets et vous montrer responsable en assurant leur recyclage, afin de contribuer à la réutilisation durable des ressources en matériaux.

Pour plus d'informations sur le recyclage de ce produit, veuillez contacter votre mairie ou votre service municipal de traitement des déchets. Pour plus de détails, veuillez consulter le site Web de Barco à l'adresse suivante : https://www.barco.com/about/sustainability/waste-of-electronic-

equipment-customers

Conformité aux normes RoHS turques

République de Turquie : en conformité avec la réglementation WEEE

中国大陆 RoHS

RoHS Chine continentale

Selon les « méthodes de gestion pour la restriction de l'utilisation de substances dangereuses dans les produits électriques et électroniques » (également appelées RoHS de Chine continentale), le tableau ci-dessous répertorie les noms et la composition en substances toxiques et/ou dangereuses susceptibles d'être contenues dans le produit Barco. La RoHS de la Chine continentale est incluse dans la norme MCV du Ministère de l'Industrie et des Technologies de l'Information chinois, dans la section « Limites requises en matière de substances toxiques dans les produits électroniques de l'industrie de l'information ».

零件项目(名称)Nom du composant	有毒有害物质或元素Substances ou éléments dangereux
	铅Pb	汞Hg	镉Cd	六价铬Cr6+	多溴联苯PBB	多溴二苯醚PBDE
印制电路配件Assemblages de circuits imprimés	x o o o o	o
液晶面板Écran LCD	x o o o o	o
外接电(线)缆Câbles externes	x o o o o	o
内部线路Câblage interne	o o o o o	o
金属外壳Boîtier métallique	o o o o o	o
塑胶外壳Boîtier plastique	o o o o o	o
散热片(器)Dissipateurs thermiques	o o o o o	o
电源供应器Unité d'alimentation	x o o o o	o
风扇Ventilateur	o o o o o	o
文件说明书Manuels papier	o o o o o	o
光盘说明书Manuel sur CD	o o o o o	o
本表格依据SJ/T 11364的规定编制Ce tableau a été établi conformément aux dispositions de la norme SJ/T 11364.o:表示该有毒有害物质在该部件所有均质材料中的含量均在 GB/T 26572 标准规定的限量要求以下.o:signifie que cette substance toxique ou dangereuse contenue dans tous les matériaux homogènes de cette pièce est inférieure à la limite requise par la norme GB/T 26572.x:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 标准规定的限量要求.x:signifie que cette substance toxique ou dangereuse contenue dans l'un au moins des matériaux homogènes de cette pièce est supérieure à la limite requise par la norme GB/T 26572.

Tous les produits électroniques de l'industrie de l'information (EIP) vendus en Chine continentale et signalés par le logo EFUP (Environmental Friendly Use Period) doivent être conformes à la « norme d'étiquetage pour la restriction de l'utilisation de substances dangereuses dans les produits électriques et électroniques » en Chine continentale. Le numéro situé dans le logo EFUP que Barco utilise (veuillez vous reporter à la photo) est basé sur les « consignes générales relatives à la période d'utilisation respectueuse de l'environnement des produits électroniques de l'industrie de l'information » de la Chine continentale.

Ce produit respecte les exigences des « règles de gestion pour la restriction de l'utilisation de substances dangereuses dans les produits électriques et électroniques » et du « Catalogue de gestion pour la restriction de l'utilisation de substances dangereuses dans les produits électriques et électroniques ».

SDoC

绿色自我声明符合性标志可参见电子档文件

Le label SDoC de couleur verte est visible dans la version numérique de ce document.

RoHS

Directive 2011/65/CE applicable à la restriction de certaines substances dangereuses dans les appareils électriques et électroniques.

Conformément aux déclarations de nos fournisseurs de composants, ce produit est conforme à la norme RoHS.

5.4 Risque biologique et retours – Mise au rebut

Mise au rebut

Lorsqu'un appareil devient obsolète ou inutilisable, ou n'est plus utile à l'établissement de santé, il entre dans la phase finale de son cycle de vie : la mise au rebut.

La mise au rebut est le processus qui consiste à éliminer un appareil ou à détourner un appareil de son usage prévu dans l'établissement de soins de santé pour en faire un autre usage.

Chaque établissement ou institution de soins de santé doit appliquer des procédures opérationnelles standard pour mettre au rebut un appareil conformément aux réglementations de l'Occupational Safety and Health Administration (OSHA) et/ou à la directive technique sur la mise au rebut des dispositifs médicaux de l'Organisation mondiale de la santé (OMS).

Le vendeur / fabricant de l'appareil n'a aucune obligation légale sur l'appareil vendu dans le cas où l'établissement ou l'institution de soins de santé déciderait d'initier la procédure de mise au rebut.

Vue d'ensemble

La structure et les spécifications de cet appareil ainsi que les matériaux utilisés pour sa fabrication facilitent son essuyage et son nettoyage ; il est donc parfaitement adapté à différentes applications en milieu hospitalier et dans d'autres environnements médicaux, où des procédures de nettoyage fréquent sont établies.

Cependant, une utilisation normale doit exclure des environnements biologiquement contaminés, afin de prévenir la propagation des infections.

Par conséquent, l'utilisation de cet appareil dans des environnements de ce type se fait aux risques exclusifs du client. Dans le cas où cet appareil est utilisé dans un environnement où lune contamination biologique potentielle ne peut être exclue.

Le client doit mettre en place un processus de décontamination tel que défini dans la dernière édition de la norme ANSI/AAMI ST35 pour chaque produit défaillant retourné au revendeur (ou à un centre de réparation agréé) pour sa maintenance, sa réparation, une modification, ou la recherche d'une panne. L'emballage du produit retourné doit au moins comporter une étiquette adhésive jaune apposée sur la partie supérieure et être accompagné d'une déclaration établissant que le produit a été parfaitement décontaminé.

Les produits retournés ne comportant pas une étiquette externe de décontamination de ce type et/ou qui ne sont pas accompagnés d'une telle déclaration, peuvent être refusés par le revendeur (ou par le centre de réparation agréé) et réexpédiés au Client à ses frais.

5.5 Informations relatives à la réglementation

Indications d'utilisation

Cet écran est destiné à être utilisé pour la visualisation d'images médicales par des praticiens médicaux.

Environnement d'utilisation prévu

Cet écran peut également être utilisé dans la zone patient.

Contre-indications

Cet écran n'est pas destiné à être utilisé directement pour la radiologie interventionnelle à but diagnostique ou thérapeutique.

Utilisateurs prévus

Les écrans d'examen clinique sont destinés aux praticiens formés.

Avis à l'attention de l'utilisateur et/ou au patient

Tout incident grave en lien avec l'appareil doit être signalé au fabricant et aux autorités compétentes de l'État membre dans lequel réside l'utilisateur et/ou le patient.

Adresse de l'usine

Le pays de fabrication du produit figure sur l'étiquette du produit ("Made in ...").

Coordonnées de l'importateur local

Pour trouver votre importateur local, contactez un des bureaux régionaux de Barco dont les coordonnées sont fournies sur notre site web (www.barco.com).

FCC classe B

Cet appareil est conforme à la Section 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles et (2) il doit accepter toutes interférences reçues, y compris celles qui sont susceptibles d'engendrer un fonctionnement indésirable.

Cet appareil a été testé et déclaré conforme aux limites imposées à un appareil numérique de la Classe B, conformément à la Section 15 des règlements de la FCC. Ces limites ont été fixées pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie hautes fréquences et, s'il n'est pas installé et utilisé conformément aux instructions, il peut interférer de manière intempestive avec des communications radio. Il n'est toutefois pas garanti qu'aucune interférence ne se produira dans une installation donnée. Si cet appareil interfère de manière intempestive avec la réception radio ou télévision, ce qui peut être déterminé en mettant l'appareil hors tension, puis sous tension, l'utilisateur est encouragé à remédier à ces interférences à l'aide d'une des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance qui sépare l'appareil du récepteur.
• Raccorder l'appareil à la prise d'un circuit différent de celui auquel est connecté le récepteur.
• Solliciter l'aide du concessionnaire ou d'un technicien radio/TV expérimenté.

Toute modification ou altération apportée à cet appareil sans l'accord expresse de l'autorité responsable de la conformité peut annuler l'autorisation donnée à l'utilisateur d'employer cet appareil.

Responsible FCC : Barco Inc., 3059 Premiere Parkway Suite 400, 30097 Duluth GA, États-Unis, Tél : [phone]

Avis pour le Canada

CAN ICES-003 (B) / NMB-003(B)

Conformité UKCA

Responsible britannique (UKRP) : Barco UK Ltd, Building 329, Doncastle Road, Bracknell RG12 8PE, Berkshire, Royaume-Uni

5.6 Avis relatif à la CEM

Informations générales

Cet appareil est destiné à être utilisé exclusivement dans des établissements de soins professionnels.

Lors de l'installation de l'appareil, utilisez uniquement les câbles externes et le cordon d'alimentation livrés avec l'appareil ou un cordon de rechange fourni par le fabricant officiel. L'utilisation d'un autre cordon d'alimentation risque de diminuer le niveau d'immunité de l'appareil.

AVERTISSEMENT: Cet appareil ne doit pas être utilisé à côté d'un autre appareil, ni empilé sur celui-ci, car cela pourrait provoquer un dysfonctionnement. Si cela s'avérait absolument nécessaire, vérifiez au préalable que les deux équipements fonctionnent normalement dans la configuration prévue.

AVERTISSEMENT: L'utilisation d'accessoires, de transducteurs et de câbles autres que ceux indiqués ou fournis par le fabricant de cet équipement risque d'entraîner une augmentation des émissions électromagnétiques ou une réduction de l'immunité aux émissions de cet équipement et de provoquer un dysfonctionnement de l'appareil.

AVERTISSEMENT: N'utilisez pas les équipements de communication RF portables (câbles d'antenne, antennes externes, etc.) à moins de 30 cm du MDRC-2421 ou des câbles préconisés par le fabricant. Cela pourrait nuire aux performances de cet appareil.

Émissions électromagnétiques

Le MDRC-2421 est conçu en vue d'un emploi dans l'environnement électromagnétique spécifié ci-après. Il incombe à l'acquéreur ou à l'utilisateur du MDRC-2421 de s'assurer qu'il sera utilisé dans un tel environnement.

Test de contrôle des émissions	Conformité	Environnement électromagnétique - Directives
Émissions RFCISPR 11	Groupe 1 Le MDRC-2421 utilise	'énergie RF uniquement pour ses fonctions internes. Par conséquent, ses émissions RF sont très faibles et ne sont susceptibles d'aucune interférence avec un appareil électronique proche.
Émissions RFCISPR 11	Classe B L'MDRC-2421 est appro	prié pour être utilisé dans tous les établissements, y compris dans les établissements résidentiels et ceux qui sont directement raccordés au réseau public d'alimentation basse tension qui alimente des immeubles à caractère résidentiel.
Émissions harmoniquesCEI 61000-3-2	Sans objet
Fluctuations de tension/émissions de scintillationsCEI 61000-3-3	Conforme

Cet MDRC-2421 est conforme aux normes médicales applicables en matière d'EMC, relatives aux émissions à destination des appareils situés à proximité et aux interférences émises par ces derniers. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles et (2) il doit accepter toutes interférences reçues, y compris celles qui sont susceptibles d'engendrer un fonctionnement indésirable.

Les interférences peuvent être estimées en mettant l'appareil hors et sous tension.

Si l'appareil produit des interférence nuisibles pour les appareils situés à proximité, ou s'il pâtit d'interférences nuisibles émises par ces derniers, l'utilisateur est encouragé à remédier à ces interférences à l'aide d'au moins une des mesures suivantes :

• Réorienter ou repositionner l'antenne ou l'appareil de réception.
• Augmenter la distance qui sépare l'appareil du récepteur.
• Raccorder l'appareil à la prise d'un circuit différent de celui auquel est connecté le récepteur.
• Solliciter l'aide du concessionnaire ou d'un technicien expérimenté.

Immunité électromagnétique

Le MDRC-2421 est conçu en vue d'un emploi dans l'environnement électromagnétique spécifié ci-après. Il incombe à l'acquéreur ou à l'utilisateur du MDRC-2421 de s'assurer qu'il sera utilisé dans un tel environnement.

Test d'immunité	Niveaux de test CEI 60601	Niveau de conformité	Environnement électromagnétique - Directives
Décharge électrostatique (DES)CEI 61000-4-2	± 8 kV au contact ± 2 kV, ± 4 kV, ± 8 kV15 kV dans l'air	± 8 kV au contact ± ± 2 kV, ± 4 kV, ± 8 kV15 kV dans l'air	Les sols doivent être en bois, en béton ou en carrelage de céramique.Si les sols sont recouverts de matériaux synthétiques, l'humidité relative doit être de 30 % au moins.
Transitoires électriques/ rapides en salveCEI 61000-4-4	± 2 kV pour les lignes d'alimentation électrique ± 1 kV pour les lignes d'entrée / de sortieFréquence de répétition 100 kHz	± 2 kV pour les lignes d'alimentation électrique ± 1 kV pour les lignes d'entrée / de sortieFréquence de répétition 100 kHz	La qualité de l'alimentation secteur doit être celle d'un environnement commercial ou hospitalier courant.
SurtensionCEI 61000-4-5	Ligne à ligne : ± 0,5 kV1 kVLigne à terre : ± 0,5 kV1 kV, ± 2 kV	Ligne à ligne : ± 0,5 kV1 kVLigne à terre : ± 0,5 kV1 kV, ± 2 kV	La qualité de l'alimentation secteur doit être celle d'un environnement commercial ou hospitalier courant.
Creux de tension, coupures brèves et variations de tension des lignes d'alimentation entrantesCEI 61000-4-11	0% de tension résiduelle sur 0,5 période à 0°, 45°90°, 135°, 180°, 225°, 270° et 315°0% de tension résiduelle sur 1 période à 0°70% de tension résiduelle sur 25 périodes à 0°Interruptions de tension :0% de tension résiduelle sur 250 périodes à 0°	0% de tension résiduelle sur 0,5 période à 0°, 45°90°, 135°, 180°, 225°, 270° et 315°0% de tension résiduelle sur 1 période à 0°70% de tension résiduelle sur 25 périodes à 0°Interruptions de tension :0% de pension résiduelle sur 250 périodes à 0°	La qualité de l'alimentation secteur doit être celle d'un environnement commercial ou hospitalier courant. Si l'utilisateur de l'MDRC-2421 requiert un fonctionnement continu pendant les interruptions d'alimentation secteur, il est recommandé de suppléer l'alimentation de l'MDRC-2421 au moyen d'un UPS (onduleur) ou d'une batterie.
Champ magnétique de fréquence d'alimentation (50/60 Hz)CEI 61000-4-8	30 A/m Sans objet	2	Les champs magnétiques de la fréquence d'alimentation doiventposséder le niveau caractéristique d'un environnement commercial ou hospitalier courant
RF conduiteCEI 61000-4-6	3 Vrms (6 Vrms en band ISM)150 kHz à 80 MHz	ResVrms (6 Vrms en band ISM)	S.O.
RF rayonnéeCEI 61000-4-3	3 V/m80 MHz à 2,7 GHz	10 V/m

Immunité pour les appareils de communications sans fil RF

Fréquence de test (MHz)	Bande (MHz)	Service Modulation		Puissance maximale (W)	Distance (m)	Niveau de test d'immunité (V/m)
385 380	-390 TETRA	400 Modulation d'impulsion 18 Hz		1,8 0,3 27
450 430	-470 GMRS	460, FRS 460		MF ± 5 kHz d'écart Sinus. 1 kHz	2 0,3 28
710 704	-787 LTE	Band 13, 17		Modulation d'impulsion 217 Hz	0,2 0,3 9
745
780
810 800	-960 GSM 800/900, TETRA 800, iDEN 820, CDMA 850, LTE Band 5			Modulation d'impulsion 18 Hz	2 0,3 28
870
930
1720 1 700 - 1 990		GSM 1800, CDMA 1900, GSM 1900, DECT, LTE Band 1/3/4/25, UMTS		Modulation d'impulsion 217 Hz	2 0,3 28
1845
1970
2450 2 400 - 2 570		Bluetooth, WLAN, 802.11 b/g/n, RFID 2450, LTE Band 7		Modulation d'impulsion 217 Hz	2 0,3 28
5240 5 100 - 5 800		WLAN 802.11 a/n		Modulation d'impulsion 217 Hz	0,2 0,3 9
5500
5785

5.7 Explication des symboles

Symboles présents sur l'appareil

L'appareil et l'alimentation peuvent porter les symboles suivants (liste non limitative) :

	Indique que l'appareil satisfait aux exigences des directives/règlements CE applicables.
	Indique la conformité à la section 15 des règlements de la FCC (Classe A ou Classe B).
	Indique que l'appareil est agréé conformément aux règlements UL Recognition.
E525611	MÉDICAL - ÉQUIPEMENT MÉDICAL GÉNÉRALRELATIFS AUX CHOCS ÉLECTRIQUES, INCENDIES ET RISQUES MÉCANIQUESUNIQUEMENTCONFORMÉMENT AUX NORMES ANSI/AAMI ES60601-1:2005/R1:2012 + R2:2021,CSA CAN/CSA-C22.2 NO. 60601-1:14
	Indique que l'appareil est agréé conformément aux règlements UL Demko.
	Indique que l'appareil est agréé conformément aux règlements CCC.
	Indique que l'appareil est agréé conformément aux règlements VCCI.
	Indique que l'appareil est agréé conformément aux règlements KC.
	Indique que l'appareil est agréé conformément aux règlements BSMI.
	Indique que l'appareil est agréé conformément aux règlements PSE.
	Indique que l'appareil est agréé conformément aux règlements RCM.
	Indique que l'appareil est agréé conformément aux règlements EAC.
IS 13252 (Part 1)IFC 60850-1R-xxxxxxxxwww.bis.gov.in	Mise en garde : la loi fédérale (États-Unis d'Amérique) restreint la vente de ce dispositifà un professionnel de santé autorisé ou à la personne qu'il aura désignée.Indique que l'appareil est agréé conformément aux règlements BIS.
INMETRO	Indique que l'appareil est agréé conformément aux règlements INMETRO.
	Indique que l'appareil satisfait aux exigences du règlement MDR 2002 du Royaume-Uni (tel que modifié).
	Désigne les connecteurs USB de l'appareil.
	Désigne les connecteurs DisplayPort de l'appareil.
	Indique le fabricant officiel.
	Indique la date de fabrication.
	Indique l'entité important le dispositif médical dans la région locale.
-	Indique les limitations de températur à respecter pour que l'écran fonctionne conformément aux spécifications.
	Indique qu'il s'agit d'un dispositif médical.
	Indique le numéro de série de l'appareil.
	Indique la référence de l'appareil ou la référence catalogue.
	Indique l'identifiant unique de dispositif.
	Indique le représentant autorisé pour l'Union européenne.
	Indique le représentant autorisé pour la Suisse.Avertissement : tension dangereuse
	Attention
	Consultez la notice d'utilisation.
eIFU indicator	Consultez la notice d'utilisation à l'adresse du site Web fournie comme notice d'utilisation électronique.
-	Indique que cet appareil ne doit pas être jeté à la poubelle, mais être recyclé conformément à la directive européenne DEEE (Déchets d'équipement électrique et électronique).
	Indique le courant continu (CC).
	Indique le courant alternatif (CA).
	Veille
	Équipotentialité
	Terre de protection (masse)

Symboles figurant sur l'emballage

L'emballage de l'appareil peut porter les symboles suivants (liste non limitative) :

	Signale un dispositif susceptible d'être cassé ou endommagé s'il n'est pas manipulé avec précaution lors de son stockage.
	Signale un dispositif devant être protégé de l'humidité lors de son stockage.
[WSDG]ou	Indique le sens de stockage de l'emballage. Lors du transport, de la manipulation ou du stockage du carton d'emballage (boîte), il faut veiller à ce que la flèche soit toujours dirigée vers le haut.Indique le nombre maximal de boîtes identiques pouvant être empilées les unes sur les autres, où « n » est le nombre limite.
ou	Indique le poids de la boîte et qu'elle doit être transportée par deux personnes.
	Indique que le carton ne doit pas être découpé avec un couteau, un cutter ou tout autre objet tranchant.
	Indique les limites de température auxquelles l'appareil peut être exposé en toute sécurité lors de son stockage.
	Indique la plagéd'humidité à laquelle l'appareil peut être exposé en toute sécurité lors de son stockage.
	Indique la plagède pression atmosphérique à laquelle l'appareil peut être exposé en toute sécurité lors de son stockage.

5.8 Spécifications techniques

Vue d'ensemble

Technologie de l'écran IPS	TFT
Taille d'écran active (diagonale)	541,0 mm (21,3")
Taille d'écran active (H x V)	432,0 mm x 324,0 mm (17,0 x 12,8")
Rapport d'aspect (H:V) 4:3
Résolution 2 MP (1600 x 1200 pixels)
Pas de pixels 0,270 mm
Imagerie en couleur Oui
Imagerie en niveaux de gris	Oui
Profondeur de bit 8 bits
Angle de vision (H, V) 178	°
Capteur frontal Oui, capteur	frontal de cohérence
Luminance maximale (type pour le panneau)	500 cd/m2
Luminance étalonnée DICOM	250 cd/m2
Rapport de contraste (type pour le panneau)	1800:1
Temps de réponse ((Tr + Tf) 2) (type)	3 ms
Couleur du boîtier RAL 9004
Signaux vidéo en entrée 1	x DisplayPort1x DVI-D1x DVI-A1x HDMI
Ports USB 1x port USB 2.0	upstream (extrémité)2x ports USB 2.0 downstream
Puissance nominale 100-240	VCA, 50-60 Hz, 0,75-0,45 A
Consommation électrique <	25 W< 0,3 W (hibernation)< 0,3 W (éteint)
Dimensions avec pied (L x x p)	Portrait : 374,5 x 506,6~583,3 x 201,3 mmPaysage : 477,0 x 411,5~529,6 x 201,3 mm
Dimensions sans pied (L x x p)	Portrait : 477,0 x 374,5 x 70,4 mmPaysage : 374,5 x 477,0 x 70,4 mm
Dimensions emballé (L x h p)	×95 x 488 x 527 mm
Poids net avec pied 6,2 kg
Poids net sans pied 4,1 kg
Poids net emballé 10 kg
Inclinaison -5° à +22°
Orientation S.O.
Pivot 0° à 90°
Plage de réglage en hauteur	110 mm
Norme d'installation VESA (100 mm)
Modalités recommandées	Toutes les images numériques, à l'exception de la mammographie numérique.
Certifications*	FDA Classe I, 510(k) exemptCE (Dispositif médical Classe I)UKCA (Royaume-Uni)CCC (Chine)KC (Corée)VCCI (Japon)BIS (Inde)UL (États-Unis et Canada), FCC, DEMKOSpécifiques à la sécurité :CEI 60601-1:2005 + AMD1:2012 + AMD2:2020EN 60601-1:2006 + A1:2013 + A12:2014 + A2:2021CEI 62368-1:2018EN 62368-1:2020 + A11:2020CEI 60601- 1-6:2010 + AMD1:2013 + AMD2:2020ANSI/AAMI ES60601-1:2005 + R1:2012 + R2:2021CAN/CSA C22.2 N° 60601-1:2014GB 4943.1-2022Spécifiques à la CEM :CEI 60601-1-2:2014 + A1:2020EN 60601-1-2:2015 + A1:2021FCC Partie 15 Sous-partie BICES-003 Niveau BGB 17625.1-2022GB/T 9254.1-2021Environnementales :Étiquette énergie chinoise, RoHS UE, RoHS Chine, REACH, Santé Canada, DEEE, Directive Emballages*Certaines certifications répertoriées peuvent être encore en cours. Pour obtenir la liste réelle des certifications applicables, veuillez vous reporter à la page du produit surwww.barco.comou vérifier les marquages de certification sur l'étiquette produit de votre écran.
Accessoires fournis 1x câble vidéo DisplayPort1x câble USB1x guide de l'utilisateur (en anglais, les autres langues sont disponibles sur le disque de documentation)1x disque de documentation1x fiche systèmeCâble d'alimentation
Logiciel de Contrôle Qualité	QAWeb
Garantie 3 ans
Température de fonctionnement	0°C à +40°C
Température de stockage -20°C à +60°C
Humidité de fonctionnement	20 % à 90 % (sans condensation)
Humidité de stockage 10 %	à 90 % (sans condensation)
Pression de fonctionnement	70 kPa minimum
Pression de stockage 50 et	106 kPa
