FEP-0812 - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Ethernet Fast Ethernet PoE+
Modèle	LevelOne FEP-0812 (v4)
Nombre de ports	8 ports Fast Ethernet (10/100 Mbps)
Ports PoE	4 ports (LAN 1-4) avec prise en charge PoE+ (802.3at)
Budget PoE total	65 W
Alimentation	Adaptateur secteur externe 100-240 V CA, 50/60 Hz
Consommation électrique	Max. 65 W (avec charge PoE)
Dimensions	Environ 180 x 120 x 30 mm
Poids	Environ 400 g (sans adaptateur)
Types de câbles supportés	Cat.5e, Cat.6, Cat.7
Indicateurs LED	Power, Link, PoE (vert)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Fonctions principales	Alimentation PoE+ sur 4 ports, commutation Fast Ethernet non gérée, détection automatique des appareils PoE
Installation	Brancher l'adaptateur, connecter le câble amont (LAN 5-8) au commutateur, connecter les périphériques PoE (LAN 1-4)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support technique LevelOne en cas de panne
Informations générales	Garantie limitée 2 ans (selon région) ; fabriqué en Chine ; normes CE, FCC

FOIRE AUX QUESTIONS - FEP-0812 LEVELONE

Quel type de câble utiliser pour connecter le FEP-0812 à un routeur ?

Utilisez un câble réseau Cat.5e, Cat.6 ou Cat.7 pour connecter le port LAN 5~8 (amont) du commutateur au routeur.

Combien d'appareils PoE puis-je brancher sur ce commutateur ?

Le FEP-0812 dispose de 4 ports PoE (LAN 1 à 4) avec un budget total de 65 W. Vous pouvez brancher jusqu'à 4 périphériques PoE, à condition que la somme de leurs consommations ne dépasse pas 65 W.

Comment savoir si un périphérique PoE est bien alimenté ?

Vérifiez que le voyant LED PoE correspondant au port est allumé en vert. Si le voyant est éteint, vérifiez les connexions et que le périphérique est compatible PoE/PoE+.

Puis-je utiliser les ports LAN 1~4 pour des appareils non PoE ?

Oui, les ports LAN 1~4 fonctionnent comme des ports Ethernet standard. La fonction PoE n'est activée que si un appareil compatible est détecté. Vous pouvez donc y connecter des ordinateurs ou autres équipements non PoE sans risque.

Que faire si le voyant Power ne s'allume pas ?

Assurez-vous que l'adaptateur secteur est correctement branché au commutateur et à une prise électrique fonctionnelle. Si le problème persiste, testez avec une autre prise ou contactez le support LevelOne (l'adaptateur fourni doit être utilisé).

Ce commutateur est-il compatible avec la norme 802.3af ?

Oui, le FEP-0812 est rétrocompatible avec la norme 802.3af (PoE). Les ports PoE fournissent jusqu'à 30 W par port (PoE+), mais peuvent alimenter des périphériques 802.3af qui nécessitent moins de puissance.

Puis-je monter le FEP-0812 au mur ?

Le FEP-0812 est conçu pour une utilisation sur bureau. Il ne possède pas de kit de montage mural. Placez-le sur une surface plane et stable, à l'abri de l'humidité.

Quelle est la distance maximale entre le commutateur et un appareil PoE ?

Avec un câble Ethernet standard, la distance maximale est de 100 mètres (328 pieds). Au-delà, utilisez un prolongateur PoE ou un commutateur supplémentaire.

Comment réinitialiser le commutateur ?

Ce commutateur est non géré, il n'y a donc pas de réinitialisation. Pour redémarrer, débranchez l'adaptateur secteur pendant quelques secondes puis rebranchez-le.

Où trouver le numéro de série de mon FEP-0812 ?

Le numéro de série se trouve sur une étiquette collée sous le boîtier du commutateur. Il peut être nécessaire pour demander une garantie ou un support technique.

MODE D'EMPLOI FEP-0812 LEVELONE

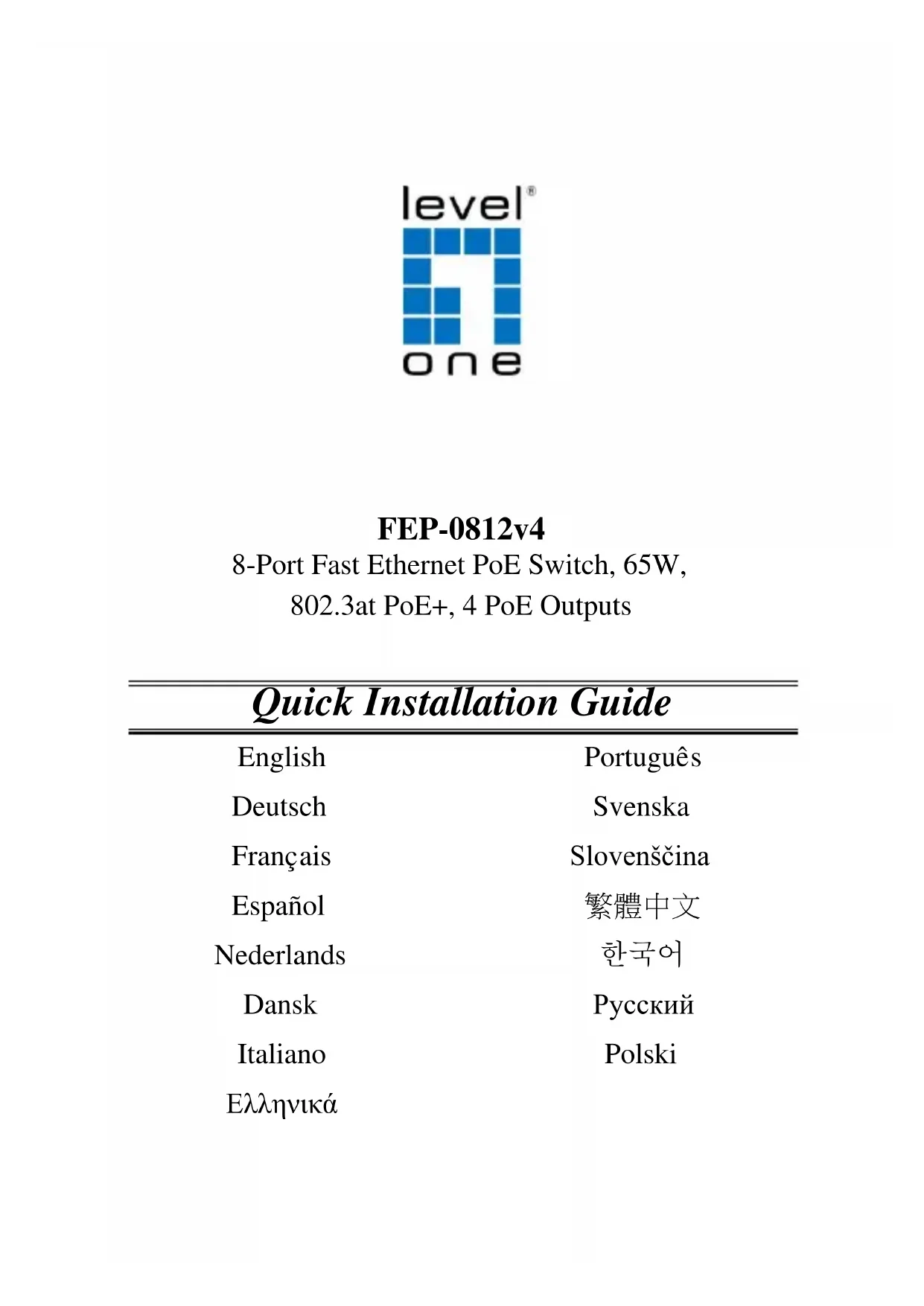

level® one

FEP-0812v4

8-Port Fast Ethernet PoE Switch, 65W,

802.3at PoE+, 4 PoE Outputs

Quick Installation Guide

English	Português
Deutsch	Svenska
Français	Slovenščina
Español	繁體中文
Nederlands	한국어
Dansk	Русский
Italiano	Polski
Ελληνικά

	POWER	LINK	PoE
LED Status	Green	Green	Green

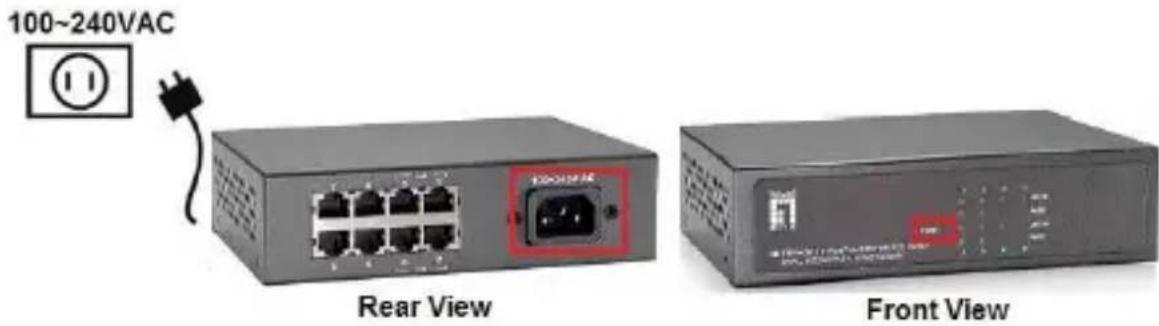

Installation Steps

100~240VAC Rear View Front View

Step 1

• Connect AC Power Adaptor to FEP-0812, and “Power” LED will be on.
  ● Verbinden Sie das Netzteil mit dem FEP-0812, und die "Power" LED leuchtet auf.
• Branchez l'adaptateur secteur sur le FEP-0812, le voyant DEL "Power" (Marche) s'allume.
• Conecte el Adaptador de Corriente al FEP-0812, el LED "Power" deberá encenderse.
• Sluit de wisselstroomadapter van aan op de FEP-0812, De "Power"-LED licht op.
• Forbind AC Power Adaptor til FEP-0812, og “Power” LED vil blive tændes.
• Collegare l'adattatore di corrente a FEP-0812, il LED "Power" si accenderà.

• Συνδέστε το τροφοδοτικό AC Power Adaptor στην πρίζα και στην συνέχεια στοFEP-0812. Η ενδεικτική λυχνία “Power” θα ανάψει.

• Conecte o Adaptador de Energia AC ao FEP-0812, e o LED "Power" (Energia) acenderá.

• Anslut nätadaptern till FEP-0812 och “Power” LED ska tändas.
• Povežite priloženi napajalnik v FEP-0812 in v električno omrežje.
  ● 將 AC 電源接到 FEP-0812,然後電源 LED 燈將亮起。
  ● AC 전원 아답타 를 본제품(FEP-0812)에 연결하시면, "Power" LED 창에 점등이 됩니다.
• Подключите сетевой блок питания FEP-0812, после этого начнет светиться индикатор «Power» (Питание).
  Podłącz adapter zasilania prądem zmiennym do FEP-0812, po czym zaświeci się dioda LED “Power (Zasilanie)”.

Switch Cat.5e/6/T 108-24V/CC

FEP-0812

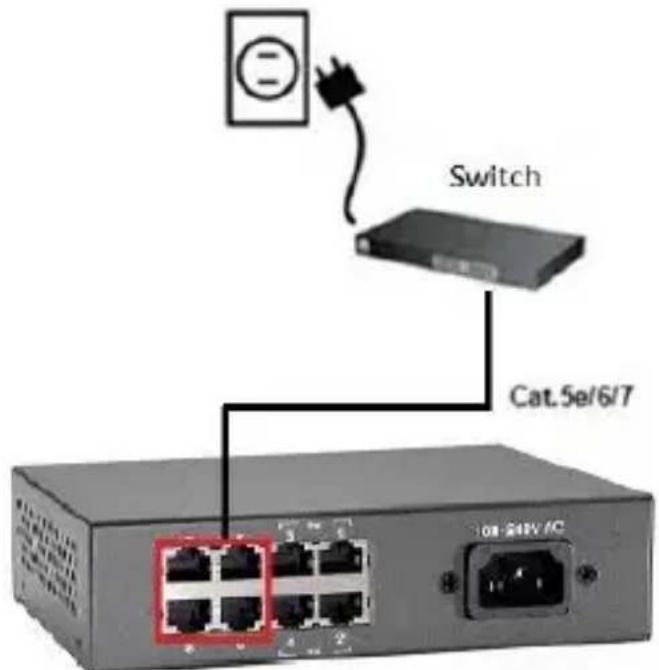

Step 2

• Connect “LAN 5\~8” port on FEP-0812 to switch via Cat.5e/6/7 cables, and LAN 5\~8 LED will be on.
• Verbinden Sie den " LAN 5\~8" Port des FEP-0812 via Cat. 5e/6/7 Kabel mit dem Switch und die " LAN 5\~8" LED wird aufleuchten.
• Connectez le port “LAN 5\~8” (AMONT) du FEP-0812 sur le commutateur avec un câble cat. 5e/6/7 ; le voyant DEL LAN 5\~8 s’allume.
• Conecte el Puerto “LAN 5\~8” en el switch FEP-0812 vía cables Cat.5e/6/7; el LED “LAN 5\~8” deberá encenderse
• Sluit de " LAN 5\~8"-poort op de FEP-0812 aan op de switch via Cat. 5e/6/7-kabels en de LAN 5\~8-LED zal oplichten.
• Forbind “LAN 5\~8” port på FEP-0812 til switch via Cat.5e/6/7 kabler, og LAN 5\~8 LED vil blive tæ ndes.
• Collegare la porta “LAN 5\~8” di FEP-0812 allo switch usando i cavi Cat. 5e/6/7, il LED LAN 5\~8 si accenderà.
• Συνδέστε με καλώδιο δικτύου κατηγορίας Cat.5e/6/7, την θύρα “LAN 5\~8”τουFEP-0812 με μια θύρα τουswitch. Η ενδεικτική λυχνία “LAN 5\~8” θα ανάψει.
• Conecte a porta “LAN 5\~8” no FEP-0812 para a chave pelos cabos Cat.5e/6/7 e o LED LAN 5\~8 acenderá.
• Anslut “LAN 5\~8” porten på FEP-0812 till en switch via Cat.5e/6/7 kabel, och LAN 5\~8 LED ska tändas.
• Povežite “LAN 5\~8” port na FEP-0812 z tnim stikalom s Cat.5e/6/7 mrežnim kablom, prižgala se bo LAN 5\~8 LED lučka.
  ● 透過網路線 Cat.5e/6/7 連接 FEP-0812 上的 LAN 5\~8 埠到交換器然後 LAN 5\~8 LED 燈將亮起.
  제품의 “LAN 5\~8” 포트와 기가비트 스위칭 허브를 랜케이블(Cat.5e/6/7)로 연결하면, LAN 5\~8 LED 창이점등됩니다.
• Подключите порт «LAN 5\~8» (Восходящий) на FEP-0812 к гигабитному коммутатору кабелем категории 5e/6/7, после

этого начнет светиться индикатор «LAN 5\~8» (Восходящий).

Podłącz port “LAN 5\~8 (PRZESYŁANIE DANYCH)” FEP-0812 do przełącznika poprzez kable Kat.5e/6/7, po czym zaświeci się dioda LED LAN 5\~8 (PRZESYŁANIE DANYCH).


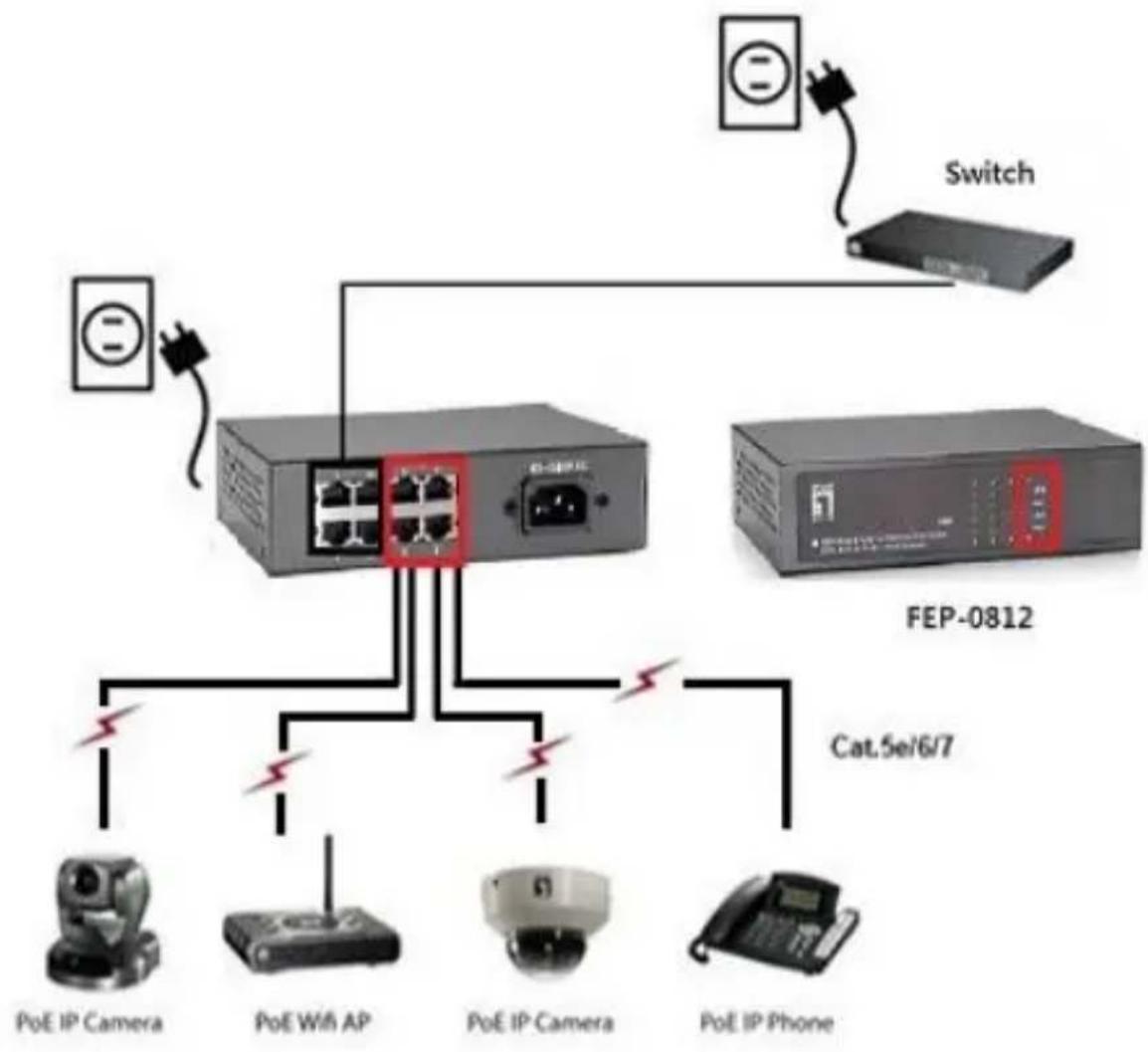

Step 3

• Connect “LAN 1\~4” ports on PoE device to “LAN 1\~4” port on FEP-0812 via Cat 5e/6/7, and make sure “PoE” & LAN 1\~4 LEDs will be on.
• Verbinden Sie die "LAN 1\~4" Ports der PoE-Geräte mit den "LAN 1\~4"-Anschlüssen des FEP-0812 via Cat. 5e/6/7 Kabel, und stellen Sie sicher, daß die "PoE & LAN 1\~4" LEDs aufleuchten.
• Connectez le port “LAN 1\~4” du périphérique PoE sur le port “LAN 1\~4” du FEP-0812 avec un câble cat. 5e/6/7, et vérifiez que les voyants DEL “PoE” et LAN 1\~4 s’allument bien.
• Conecte los puertos “LAN 1\~4” en el dispositivo PoE al puerto “LAN 1\~4” del FEP-0812 vía Cat 5e/6/7; asegúrese de que los LEDs “PoE” & “LAN 1\~4” se enciendan.
• Sluit de "LAN 1\~4"-poorten op het PoE-apparaat aan op de "LAN 1\~4"-poort op de FEP-0812 via Cat 5e/6/7-kabels en controleer of de "PoE"- & LAN 1\~4-LED's ingeschakeld zijn.
• Forbind “LAN 1\~4” porte på PoE enhed til “LAN 1\~4” port på FEP-0812 via Cat 5e/6/7, og tjek at “PoE” & LAN 1\~4 LEDs bliver tændt.
• Collegare le porte “LAN 1\~4” del dispositivo PoE alla porta “LAN 1\~4” di FEP-0812 usando i cavi Cat. 5e/6/7 ed accertarsi che i LED “PoE” e LAN 1\~4 si accendano.
• Συνδέστε στις θύρες “LAN 1\~4” τουFEP-0812, τις δικτυακές συσκευές PoE, με καλώδιο δικτύου κατηγορίας Cat 5e/6/7, και ελέγξτε ότι οι ενδεικτικές λυχνίες “PoE” & LAN 1\~4 έχουν ανάψει.
• Conecte as portas “LAN 1\~4” no dispositivo PoE à porta “LAN 1\~4” no FEP-0812 pelo Cat 5e/6/7 e se certifique que os LEDs “PoE” e LAN 1\~4 acenderão.

• Anslut “LAN 1\~4” porten på PoE enheten till “LAN 1\~4” porten på FEP-0812 via Cat 5e/6/7 kabel och säkerställ att “PoE” & LAN 1\~4 LED lyser.

• Povežite “LAN 1\~4” porte PoE naprav z “LAN 1\~4” porti na FEP-0812 z mrežnim kablom in preverite, da gorijo “PoE” & LAN LED lučke.
  ● 透過網路線 Cat 5e/6/7 連接在 PoE 裝置上的 LAN 1\~4 埠，並確定 PoE 和 LAN 1\~4 LED 燈將亮起。
  사용하시는 PoE 장비의 “LAN 1\~4” 포트와 본제품(FEP-0812)의 “LAN 1\~4” 포트를 랜케이블(Cat 5e/6/7)로 연결하면, “PoE” & LAN 1\~4 LED 창이점등됩니다.

• Подключите порты «LAN 1\~4» (ЛВС) на PoE-устройствах к портам «LAN 1\~4» (ЛВС) на FEP-0812 кабелями категории 5e/6/7 и удостоверьтесь, что начали светиться индикаторы «PoE» (Питание по Ethernet) и «LAN 1\~4» (ЛВС).
• Połącz porty “LAN 1\~4” urządzenia PoE z portem “LAN 1\~4” FEP-0812, kablami Kat 5e/6/7 i sprawdź, czy zaświecą się diody LED “PoE” i LAN 1\~4.

Step 4

• Check whether the PoE device is on. If not, please make sure all cables are connected correctly.
• Prüfen Sie, ob die PoE-Geräte eingeschaltet sind. Wenn nicht, stellen Sie bitte sicher, dass alle Kabel korrekt angeschlossen sind.
• Vérifiez que le périphérique PoE est bien allumé. Sinon, vérifiez que tous les câbles sont bien connectés correctement.
• Verifique si el dispositivo PoE está encendido. Si no, por favor asegúrese de que todos los cables está conectados correctamente.
• Controleer of het PoE-apparaat is ingeschakeld. Indien dat niet het geval is, moet u controleren of alle kabels correct zijn aangesloten.
• Tjek om PoE enheden er på. Hvis ikke sikker dig at alle kabler er forbundet korrekt.

• Controllare che il dispositivo PoE sia acceso. In caso contrario, assicurarsi che tutti i cavi siano collegati in modo corretto.

• Έλεγξτε αν η συσκευές ΡΟΕ είναι ενεργές. Αν όχι, ελέγξτε ότι όλα τα καλώδια είναι σωστά συνδεδεμένα.

• Verifique se o dispositivo PoE está ligado. Caso contrário, favor se certificar se todos os cabos estão conectados corretamente.
• Kontrollera att PoE enheten är påslagen. Om inte kontrollera att alla kablar är korrekt anslutna.
• Preverite, če se PoE naprave prižgejo. V nasprotnem primeru preverite, če ste pravilno povezali kable.
• 檢查 PoE 裝置是否正常運作。如果否,請確定所有的網路線被正確連接。
  ● PoE 장비가 작동되는지 확인하여 주십시오. 작동되지 않을 경우에는 모든 케이블이 바르게 연결이 되어있는지 확인하여 주십시오.
• Проверьте, что PoE-устройство включено. Если оно не включено, проверьте правильность подключения всех кабелей.
• Sprawdź, czy jest włączone urządzenie PoE. Jeśli nie, upewnij się, że są podłączone prawidłowo wszystkie kable.
