FSW-1650 - Commutateur LEVELONE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	LevelOne
Modèle	FSW-1650
Nombre de ports	16 ports RJ-45 10/100 Mbps
Alimentation	Adaptateur secteur externe (5 V DC, 1 A)
Consommation électrique	5 W max
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Dimensions (L x P x H)	17 cm x 10 cm x 4 cm
Poids	0,5 kg
Contrôle de flux	Commutateur DIP intégré (activé/désactivé)
Indicateurs LED	Alimentation (marche/arrêt) et Lien/Activité par port
Fonctions principales	Commutation de trames Ethernet, contrôle de flux, auto-négociation
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Adaptateur secteur et câble Ethernet (non inclus) remplaçables
Garantie	2 ans

FOIRE AUX QUESTIONS - FSW-1650 LEVELONE

Comment brancher le commutateur FSW-1650 ?

Branchez l'adaptateur secteur sur le commutateur et sur une prise électrique. Connectez vos périphériques réseau (ordinateurs, routeurs) à l'aide de câbles Ethernet (Cat-5e ou supérieur) sur les ports RJ-45.

Que signifient les voyants LED ?

Le voyant Alimentation est vert fixe quand l'appareil est sous tension. Le voyant Lien/Act par port est vert fixe lorsque le port est connecté, clignote lors du transfert de données, et éteint si aucun câble n'est branché.

Comment activer le contrôle de flux ?

Utilisez le commutateur DIP situé sur le panneau avant. Position ON active le contrôle de flux (IEEE 802.3x), OFF le désactive. Le contrôle de flux permet d'éviter la perte de paquets en cas de congestion.

Quel type de câble Ethernet utiliser ?

Utilisez un câble Catégorie 5e ou supérieur pour des performances optimales en 10/100 Mbps. Un câble droit est recommandé pour connecter des périphériques comme des ordinateurs ou un routeur.

Le commutateur supporte-t-il le branchement à chaud ?

Oui, le FSW-1650 supporte le branchement à chaud : vous pouvez connecter ou déconnecter des câbles Ethernet sans éteindre l'appareil. Aucun dommage n'en résulte.

Comment réinitialiser le commutateur ?

Le FSW-1650 ne dispose pas de bouton de réinitialisation. Pour réinitialiser l'appareil, débranchez l'alimentation secteur pendant 10 secondes, puis rebranchez-la.

Puis-je connecter le commutateur à un autre commutateur ?

Oui, vous pouvez cascader plusieurs commutateurs en connectant un port de l'un à un port de l'autre avec un câble Ethernet droit. Le commutateur détecte automatiquement la connexion.

Quelle est la température maximale de fonctionnement ?

Le commutateur fonctionne correctement entre 0 °C et 40 °C. Évitez de le placer dans un endroit confiné ou exposé directement au soleil.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de produits chimiques ou de liquides qui pourraient endommager l'appareil.

Que faire si les voyants ne s'allument pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Si l'alimentation est bonne, essayez avec un autre câble Ethernet. Si le problème persiste, contactez le support technique LevelOne.

MODE D'EMPLOI FSW-1650 LEVELONE

Alimentation Lien/Act Contrôle de

Indicateur DEL

Indicateur DEL	État	Signicaon
Alimentaon	Marche	Sous tension.
	Arrêt	Hors tension.
Lien/Act	Marche	Le port est connecté
	Clignotant	Transmission/Récepon de données en cours
	Arrêt	Le port n'est pas connecté

Commutateur DIP

Commutateur DIP	État	Signicaon
Contrôle de ux	Acvé	Le contrôle de ux est acvé.
	Désacvé	Le contrôle de ux est désacvé.

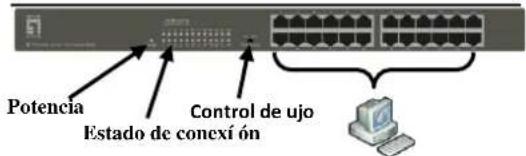

Branchement de l'équipement

Étape1. Inspectez soigneusement l'adaptateur secteur et assurez-vous qu'il est correctement connecté à une source d'alimentaon.

Étape2. Branchez l' secteur sur le switch.

Étape3. Connectez vos périphériques réseau au switch en ulisant un câble Ethernet. (Par exemple, Cat-5e)

Español

Instalación sica
