49990-LDL - Non catégorisé Leviton - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Non spécifiée
Maintenance et réparation	Non spécifiée
Sécurité	Non spécifiée
Informations générales	Non spécifiées

FOIRE AUX QUESTIONS - 49990-LDL Leviton

Quel est le but du produit Leviton 49990-LDL ?

Le produit Leviton 49990-LDL est conçu pour améliorer la gestion de l'éclairage et des appareils électriques dans votre maison.

Comment installer le Leviton 49990-LDL ?

Pour installer le Leviton 49990-LDL, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Que faire si le produit ne fonctionne pas après l'installation ?

Vérifiez que l'alimentation électrique est rétablie et que toutes les connexions sont sécurisées. Si le problème persiste, consultez le manuel pour des solutions de dépannage.

Le produit est-il compatible avec les ampoules LED ?

Oui, le Leviton 49990-LDL est compatible avec les ampoules LED, mais il est recommandé de vérifier les spécifications de l'ampoule pour assurer une performance optimale.

Comment réinitialiser le Leviton 49990-LDL ?

Pour réinitialiser le produit, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes, puis relâchez-le.

Où puis-je trouver des pièces de rechange pour le Leviton 49990-LDL ?

Les pièces de rechange peuvent être commandées via le site web du fabricant ou auprès de revendeurs autorisés.

Est-ce que le produit est couvert par une garantie ?

Oui, le Leviton 49990-LDL est généralement couvert par une garantie limitée. Veuillez consulter la documentation fournie pour plus de détails sur la garantie.

Comment puis-je contacter le service client de Leviton ?

Vous pouvez contacter le service client de Leviton via leur site web ou par téléphone. Les informations de contact sont disponibles dans le manuel d'utilisation.

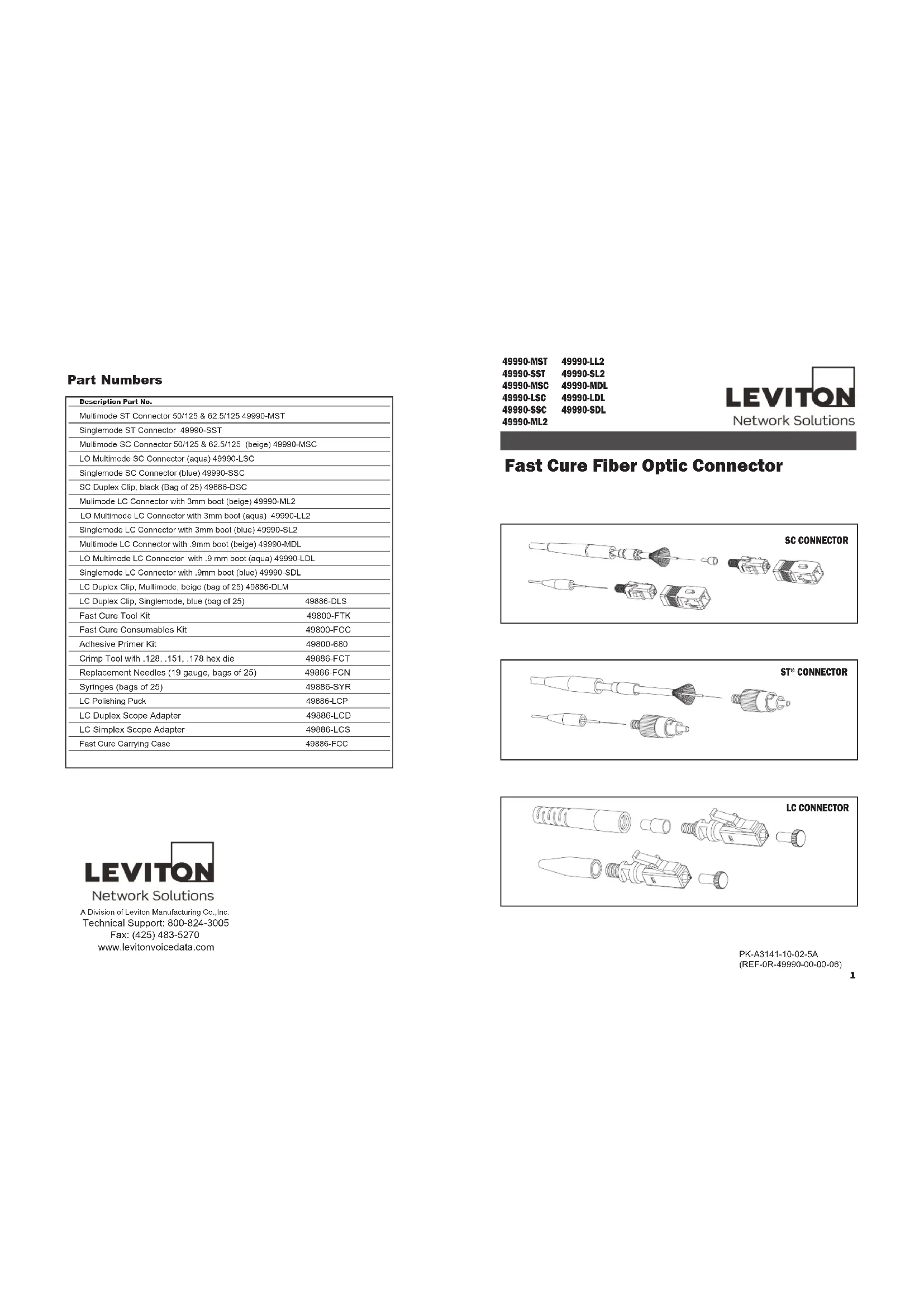

MODE D'EMPLOI 49990-LDL Leviton

"$F"$&! &:@>70>?D;0>/0.:990.?0@=> REMARQUE : en présence de fibres isolées de 900 µm, ne pas utiliser le tube de sertissage à l’étape

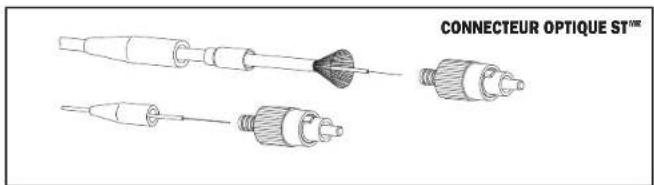

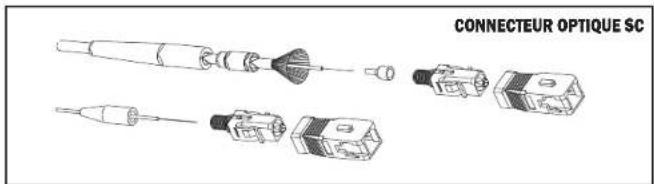

1. Glisser le fourreau protecteur et le tube de sertissage sur les fibres, en insérant leurs petites

extrémités en premier (figure 1). 4-=0>2,49K0>/088se servir du fourreau nervuré (fourni). 4-=0>4>:7K0>/0S8se servir du fourreau lisse (fourni). REMARQUE : en présence de fibres isolées de 900 µm munies d’un connecteur SC, on doit mettre le corps de ce dernier dans la coquille avant de passer à l’étape 2. Pour ce faire, aligner le corps avec cette dernière et l’y enfoncer jusqu’à ce qu’il s’enclenche (se servir du capuchon pare-poussière).

2. Retirer l’isolant ou la gaine suivant les mesures indiquées dans le tableau ci-dessous, en procédant

par sections d’environ 6 mm. En présence de fibres gainées, couper les brins d’aramide tel qu’illustré (figure 2A à 2C).

3. Nettoyer les fibres exposées à l’aide d’alcool à 99 % et essuyer avec un tampon non pelucheux afin

d’éliminer toute impureté. :990.?0@=>%>@=14-=0>2,49K0>/088%' &

4. Insérer un séparateur sur l’isolant, en le poussant

jusqu’à ce qu’il repose contre la gaine (figure 3).

1. Retirer le capuchon pare-poussière du

Insérer les fibres à sec dans le connecteur. Cela assurera que tout le revêtement a été retiré de façon à pouvoir les insérer dans la ferrule de ce dernier.

3. Secouer la bouteille d’adhésif avant de s’en servir. Ouvrir la bouteille et fixer l'aiguille en l'enfonçant

délicatement sur le dessus jusqu'à ce qu'elle soit bien en place. REMARQUE : on peut également se procurer des seringues pour injecter l’adhésif.

4. Insérer et tenir fermement l’aiguille à l’arrière du connecteur; en prenant soin de ne pas trop remplir ce

dernier, serrer légèrement la bouteille pour injecter l’adhésif, jusqu’à ce qu’une goutte apparaisse à l’autre extrémité, puis retirer l’aiguille. Essuyer l’excédent d’adhésif au bout de la ferrule

5. Au moyen de la brosse attachée au couvercle de la bouteille, appliquer le primaire sur les premiers

10 mm de fibres exposées (figure 2a).

6. Insérer les fibres à l’arrière du connecteur, en procédant par mouvement régulier pour éviter le collage

prématuré. Le primaire activera l’adhésif et amorcera le processus de fixation. $$#'70>14-=0>/:4A09?M?=049>K=K0>/,9>@9/K7,4/0>0.:9/0>,;=L>7W,;;74.,?4:9 /@;=48,4=0

7. Tenir les fibres en place pendant 10 à 20 secondes, puis attendre que l’adhésif durcisse

complètement (jusqu’à 3 minutes). . Pour tous les types de fibres sauf les gainées (pour celles-ci, se reporter aux étapes ci-dessous), remettre le fourreau sur l'arrière du connecteur. F?,;0>,//4?4:990770>;:@=70>14-=0>2,49K0>/088%' &

8. Répartir uniformément les brins d’aramide autour de l’extrémité du connecteur, puis glisser le tube de

sertissage sur l’ensemble. Au moyen d’un sertisseur, serrer ensuite le tube en commençant par l’extrémité la plus grosse, puis en procédant avec la plus petite (figure 4). %&% T 2=:>>0 0C?=K84?K se servir de l’encoche hexagonale de 0,452 cm. %&% T ;0?4?0 0C?=K84?K se servir de l’encoche hexagonale de 0,384 cm. se servir de l’encoche hexagonale de 0,325 cm.

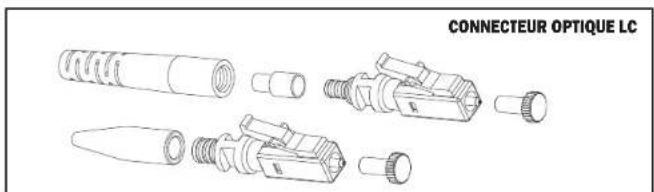

9. En présence de connecteurs SC ou LC, s’assurer que le corps soit correctement orienté en l’alignant

bien avec la coquille.

10. Remettre le fourreau sur l’arrière du connecteur.

1. Un fois l’adhésif durci (sec) rayer les fibres là où elles entrent en contact avec la goutte à l’extrémité de

la ferrule (figure 5).

2. Éliminer les débris restants autour de la connexion.

$$#'70>/K-=4>/014-=0;0@A09?M?=0/,920=0@C:9/:4?>W,>>@=0=/0>W09/K-,==,>>0= /07,8,94L=0,;;=:;=4K0

3. POLISSAGE PNEUMATIQUE (12 µm), FIBRES MONOMODES OU MULTIMODES : effectuer d’abord le

polissage pneumatique du connecteur au moyen d’une pellicule de 12 µm. Tenir la pellicule au bout du connecteur entre le pouce et l’index; effleurer délicatement le connecteur en faisant environ 18 à 20 cercles de 25 mm, de manière à retirer le bout des fibres. Le polissage est complet quand on n’entend plus le frottement de la pellicule sur les fibres. La pellicule Leviton de 12 µm est rose foncé.

4. Tenir un tampon non pelucheux du bout des doigts et y appuyer délicatement la tête du connecteur. Faire

tourner le connecteur pour éliminer tous les débris (sans le traîner sur le tampon).

5. POLISSAGE (3 µm), FIBRES MONOMODES OU MULTIMODES : essuyer le dessous de la rondelle et du

tampon de polissage au moyen d’isopropanol à 99 %.

6. Mettre une pellicule de 3 µm sur le tampon, le côté lisse vers le haut, et y déposer délicatement la

rondelle. Insérer délicatement le connecteur dans la rondelle et tracer de 15 à 20 « 8 » sur la pellicule en n’appliquant que très peu de pression. S’assurer que les fibres soient complètement polies.

7. S'assurer également que les fibres soient uniformément polies en les traînant délicatement sur un

tampon non pelucheux. Aucune fibre ne devrait accrocher; le cas échéant, continuer à polir. Éliminer tous les débris restants au moyen d’un tampon non pelucheux.

8. Reprendre les étapes 5 et 6 en utilisant cette fois une pellicule de 0,3 µm. La pellicule Leviton de 3 µm

est jaune, tandis que celle de 0,3 µm est bleu pâle. Rayer et détacher les fibres.

1. S’assurer de lire et de bien comprendre l’ensemble desprésentes directives.

2. Suivre tous les avertissements et toutes les directives

apparaissant sur les produits.3. CONSERVER CES DIRECTIVES.

1. On doit toujours porter des lunettes de sécurité quand ontravaille avec du câble optique.2. On ne doit jamais regarder directement une source delumière optique.3. On doit toujours éliminer les débris de fibre de la manièreappropriée.4. On doit éviter de boire ou de manger près de la zone detravail.5. On doit bien laver son visage et ses mains avantd’effectuer la terminaison de fibres.

1. Il est important de nettoyer souvent la gaine et la fibreexposée au moyen d’une solution isopropylique afin des’assurer que cette dernière soit exempte de toutepoussière, particule ou substance huileuse.2. Ne pas déposer le capuchon pare-poussière de la ferrulesur une surface sale ou poussiéreuse.3. Lorsqu’on utilise des outils de serrage, insérer leconnecteur dans l’outil avant d’insérer la fibre dans leconnecteur.4. Afin de s’assurer de conserver la courbure de l’extrémitéde la fibre, utiliser le tampon ainsi que la rondelle et lapellicule de polissage de Leviton conformément auxdirectives décrites à la section relative au polissage(section C, page 9).#"!$ !(Connecteur ST multimode, 50/125 et 62,5/125 µm 49990-MSTConnecteur ST monomode 49990-SSTConnecteur SC multimode, 50/125 et 62,5/125 µm (beige) 49990-MSCConnecteur SC multimode, 50/125 LOMM (aqua) 49990-LCSConnecteur SC monomode (bleu) 49990-SSCAgrafes SC doubles, noires (sac de 25) 49886-DSCConnecteur LC multimode, fourreaux de 2 et de 3 mm (beige) 49990-ML2Connecteur LC LO multimode, fourreaux de 2 et de 3 mm (aqua) 49990-LL2Connecteur LC monomode, fourreaux de 2 et de 3 mm (bleu) 49990-SL2Connecteur LC multimode, fourreau de 0,9 mm (beige) 49990-MDLConnecteur LC LO multimode, fourreau de 0,9 mm (aqua) 49990-LDLConnecteur LC monomode, fourreau de 0,9 mm (bleu) 49990-SDLAgrafes LC doubles, multimodes, beiges (sac de 25) 49886-DLMAgrafes LC doubles, monomodes, bleues (sac de 25) 49886-DLSTrousse d’outils Fast-Cure 49800-FTKTrousse de consommables Fast-Cure 49800-FCCTrousse d’adhésif et de primaire 49800-680Sertisseur, encoches hexagonales (0,128, 0,151 et 0,178) 49800-FCTAiguilles de rechange (calibre 19, sac de 25) 49800-FCNSeringues (sac de 25) 49800-SYRRondelle de polissage LC 49886-LCPAdaptateur doubles de lunette d’inspection (LC) 49886-LCDAdaptateur de lunette d’inspection (LC) 49886-LCSTrousse de consommables Fast Cure 49800-FCC

9. À l'aide d’une lunette d’inspection 200x, examiner les fibres afin de s’assurer que leur cœur ne soit ni

rayé, ni fissuré, ni brisé (figure 6). REMARQUE : pour polir les connecteurs LC, on doit recourir à la rondelle Leviton de 1,25 mm (49886-LCP). D. InStALLAtIon De L’AgrAFe DouBLe

1. Déposer les connecteurs (SC ou LC) sur une des moitiés du corps de l’agrafe. Mettre l’autre moitié

sur le dessus des connecteurs, en l’enclenchant pour bien l’assujettir (figure 7). exAMInAnt De LA FIBre : La section blanche doit être libre d’obstructions. La section grise devrait être libre d’égratignures et de points sombres.
