Caractéristiques	Détails
Résolution	4K UHD (3840 x 2160)
Luminosité	5000 lumens
Technologie de projection	DLP
Contraste	3000:1
Connectivité	HDMI, DisplayPort, USB-C
Dimensions	1240 x 800 x 400 mm
Poids	35 kg
Utilisation recommandée	Projections en milieu professionnel, événements, salles de conférence
Maintenance	Filtres à nettoyer régulièrement, lampe à remplacer après 2000 heures d'utilisation
Sécurité	Éviter l'exposition directe à la lumière, utiliser uniquement des câbles certifiés
Garantie	2 ans

FOIRE AUX QUESTIONS - SP4K-55B Barco

Comment installer le projecteur Barco SP4K-55B ?

Pour installer le projecteur, placez-le sur une surface plane ou fixez-le au plafond à l'aide du support adéquat. Assurez-vous que le projecteur est à la bonne distance de l'écran pour obtenir la taille d'image souhaitée.

Quelle est la résolution native du Barco SP4K-55B ?

Le Barco SP4K-55B a une résolution native de 4K (3840 x 2160 pixels).

Comment connecter une source vidéo au projecteur ?

Vous pouvez connecter une source vidéo au projecteur via HDMI, DisplayPort ou DVI. Assurez-vous que le câble est correctement branché aux ports appropriés.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que l'interrupteur d'alimentation est en position 'on'. Si le problème persiste, essayez de réinitialiser le projecteur.

Comment ajuster la mise au point de l'image ?

Utilisez la molette de mise au point située sur le projecteur pour ajuster la netteté de l'image projetée. Vous pouvez également utiliser le menu de configuration pour affiner l'image.

Quel est le niveau de bruit du projecteur en fonctionnement ?

Le Barco SP4K-55B a un niveau de bruit d'environ 38 dB en mode normal, ce qui est relativement silencieux pour un projecteur de cette catégorie.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et non pelucheux pour nettoyer l'objectif. Évitez les produits chimiques agressifs et n'utilisez jamais d'eau directement sur l'objectif.

Quels types de lampes sont compatibles avec le Barco SP4K-55B ?

Le Barco SP4K-55B utilise une lampe UHP (Ultra High Performance) de 330 W. Assurez-vous d'utiliser des lampes d'origine pour garantir une performance optimale.

Comment mettre à jour le firmware du projecteur ?

Pour mettre à jour le firmware, téléchargez la version la plus récente depuis le site Web de Barco, puis suivez les instructions fournies dans le guide de l'utilisateur pour effectuer la mise à jour.

Le projecteur affiche une image floue, que faire ?

Vérifiez la mise au point, assurez-vous que le projecteur est aligné correctement avec l'écran et que la distance de projection est adéquate. Si le problème persiste, vérifiez les réglages de l'image dans le menu.

MODE D'EMPLOI SP4K-55B Barco

1.3 Étiquettes de sécurité du produit ..................................... 6

1.4 Précautions en cas de luminosité élevée : distance à

risque .................................................................... 6

1.5 Distance de risque pour les systèmes de projection

entièrement clos ........................................................ 7

1.6 La distance de risque (HD) comme fonction de modification

de l'optique .............................................................. 8

1.7 Calcul HD des piles de multi-projecteurs ............................ 8

1.8 Télécharger le manuel du produit..................................... 8

À propos de ce document Lisez attentivement ce document. Il contient des informations importantes pour éviter les dommages corporels pendant l'installation et l'utilisation du projecteur SP4K-B. Il comporte en outre plusieurs mises en garde afin d'éviter d'endommager le projecteur SP4K-B. Veillez à bien comprendre et suivre l'ensemble des consignes de sécurité et avertissements mentionnés dans ce chapitre avant d'installer le projecteur SP4K-B. Clarification du terme « SP4K-B » utilisé dans ce document Lorsque ce document fait référence au terme « SP4K-B », cela signifie que le contenu s’applique aux produits Barco suivants :

• SP4K-27BHC, SP4K-35B, SP4K-40B, SP4K-55B Nom de certification du modèle

• SP4K-B Barco offre une garantie de parfait achèvement dans le respect des clauses de garantie prévues par la loi. Le respect des spécifications mentionnées dans ce chapitre est essentiel pour les performances du projecteur. Négliger cet aspect peut entraîner la perte de la garantie.

1.1 Considérations générales

Consignes de sécurité générales

• Avant de faire fonctionner cet appareil, veuillez lire attentivement le présent manuel et le conserver à des fins de consultation ultérieure.

• Vous devez tenir compte de tous les avertissements contenus dans les manuels de documentation.

• L'installation et les réglages préliminaires doivent être effectués par le personnel spécialisé Barco ou par les prestataires de services Barco homologués.

• Ce produit ne contient pas de pièces susceptibles d’être réparées par l’utilisateur. Toute tentative de modifier/remplacer des pièces mécaniques ou électroniques à l’intérieur du boîtier ou des compartiments constituera une violation des garanties et peut être dangereuse.

• Toutes les consignes concernant le fonctionnement et l’utilisation de cet équipement doivent être suivies à la lettre.

• Tous les codes d'installation locaux doivent être respectés. Avis relatif à la sécurité Ce matériel est fabriqué conformément aux normes de sécurité internationales applicables. Ces normes de sécurité imposent des conditions importantes pour l’utilisation de composants, de matières et d’isolants sensibles en termes de sécurité, afin de protéger les utilisateurs ou les opérateurs des risques de décharges électriques, des dangers thermiques et des risques liés au fait d’accéder à des pièces sous tension. Les variations de température interne et externe, les niveaux de rayonnement, la stabilité et les forces mécaniques, la construction d’enceintes et la protection contre le risque d’incendie font également l’objet de restrictions, imposées par les normes de sécurité. Une routine de test garantit à l’utilisateur la sécurité de l’équipement, même en cas d’échec de l’appareil en fonctionnement normal. Notice sur le rayonnement optique Ce projecteur intègre une source lumineuse composée de lasers à haute luminosité. La lumière laser est traitée par le chemin optique du projecteur. La lumière laser native n’est pas accessible à l’utilisateur final, quel que soit le cas pratique. La lumière qui sort de l’objectif de projection a été diffusée au sein du chemin d’accès optique, ce qui correspond à une source plus large et à une luminosité inférieure à celles de la lumière laser native. Toutefois, la lumière projetée peut représenter un risque significatif pour les yeux et la peau humains si ces derniers sont directement exposés au rayon. Ce risque n’est pas spécifiquement lié aux caractéristiques de la lumière laser, mais uniquement à la forte énergie thermique induite de la source lumineuse, qui est équivalente à celle des systèmes à lampes. Une lésion thermique de l’œil est possible en cas d’exposition à l’intérieur de la distance de risque (HD). La distance de risque (HD) est définie de la surface de l’objectif de projection à la position du rayon projeté où l’intensité est égale à l’exposition maximale admissible, conformément à la description du chapitre « Distance de risque ». Ce projecteur est classé comme produit laser selon IEC 60825-1:2014, EN 60825-1:2014 A11:2021. Le projecteur, en particulier le faisceau de projection, est classé dans un groupe de risque (RG) selon la norme IEC EN 62471-5:2015.

AVERTISSEMENT : Ce projecteur est équipé d’un module de

laser intégré de classe 4. N’essayez jamais de démonter ou de modifier le module laser. L’entretien doit uniquement être effectué par un personnel qualifié.

AVERTISSEMENT : Aucune exposition directe au faisceau

de projection dans la distance de risque ne sera autorisée pour RG3 (groupe de risque 3) IEC EN 62471-5:2015 Ne pas regarder dans le faisceau pour RG2 (groupe de risque 2) IEC EN 62471-5:2015. PRUDENCE : L'utilisation de contrôles, de réglages ou de performances de procédures autres que ceux spécifiés dans le présent document peut entraîner une exposition dangereuse au rayonnement. Mesures de sécurité contre le rayonnement optique Ce projecteur est classé comme PRODUIT LASER DE CLASSE 1 - GROUPE DE RISQUE 3. Définition à l’intention des utilisateurs Ces projecteurs sont destinés à un « USAGE PROFESSIONNEL UNIQUEMENT », ce qui signifie que l’installation peut uniquement être effectuée par des personnes formées et autorisées. Dans ce manuel, les termes PERSONNEL DE MAINTENANCE fait référence aux personnes possédant la formation technique et l’expérience adéquates nécessaires à la connaissance des dangers potentiels auxquels elles sont exposées (y compris, sans s’y limiter, l’ÉLECTRICITÉ HAUTE TENSION, les CIRCUITS ÉLECTRONIQUES, les HAUTES TEMPÉRATURES et les SOURCES HAUTEMENT LUMINEUSES) lors de l’exécution d’une tâche et aux mesures visant à réduire au minimum les risques potentiels pour elles-mêmes ou autrui. Le terme UTILISATEUR ou OPÉRATEUR des projecteurs RG2 désigne toute personne autre que le PERSONNEL DE MAINTENANCE ou l’INSTALLATEUR. Le terme UTILISATEUR ou OPÉRATEUR des projecteurs RG3 désigne toute personne formée et autorisée à utiliser les projecteurs professionnels RG3. L’UTILISATEUR ou l’OPÉRATEUR peut uniquement effectuer les tâches de maintenance décrites dans le manuel d’utilisation ou les tâches de maintenance pour lesquelles il a été formé et autorisé. Toutes les autres tâches de maintenance et d’entretien doivent être effectuées par un PERSONNEL D’ENTRETIEN qualifié. Usage prévu Ce projecteur est destiné à être utilisé dans un environnement de cinéma. Les salles de cinéma sont conçues pour assurer une projection lumineuse sans obstruction vers l’écran, en évitant l’intrusion du public dans la trajectoire du faisceau.

1.2 Consignes de sécurité importantes

Pour éviter les risques d’électrocution

• Ce projecteur doit être utilisé avec une source de courant alternatif (CA). Veillez à ce que la capacité et la tension du réseau soient compatibles avec les caractéristiques électriques nominales du projecteur. Si vous n’êtes pas en mesure d’instaurer les conditions requises concernant l’alimentation CA, contactez votre électricien. Respectez le principe de la mise à la terre. SécuritéR5912127FR /05 SP4K-B4

• L’installation doit être réalisée conformément aux réglementations électriques locales en vigueur et confiée uniquement au personnel technique qualifié et autorisé.

• Ce produit est équipé d’une barrette à 5 bornes pour la connexion d’une ligne de courant. Le projecteur peut fonctionner sur l’une des configurations suivantes, en fonction du système d’alimentation disponible : - Système d’alimentation à 3 fils + N + PE (configuration Y). - Système d’alimentation à 3 fils + PE (configuration Δ). - Système monophasé avec ligne électrique dotée d’un conducteur de protection (PE) séparé relié à la terre. Si vous n’êtes pas en mesure d’instaurer les conditions requises concernant l’alimentation CA, contactez votre électricien. Respectez le principe de la mise à la terre.

• Ce produit est équipé d’une barrette à 2 bornes pour la connexion d’un cordon d’alimentation UPS (à 2 pôles, 3 conducteurs, avec mise à la masse).

• L’électronique du projecteur (ENTRÉE UPS) doit être alimentée par un dispositif d’alimentation sans coupure (onduleur UPS) approprié. Le bâtiment doit être doté d’un disjoncteur de 16 A max. pour protéger l’onduleur UPS.

• L’installation du bâtiment doit être dotée d’un disjoncteur de 40 A max. pour protéger tout l’appareil.

• Les disjoncteurs sont considérés comme des dispositifs de coupure facilement accessibles qui doivent être incorporés à l’extérieur de l’équipement pour mettre hors tension les bornes secteur du projecteur et les bornes d’entrée UPS.

• La section transversale des conducteurs du cordon d’alimentation électrique ne doit pas être inférieure à 4 mm² (AWG 10) lors de l’utilisation d’un disjoncteur de 40 A max. La puissance du cordon d’alimentation doit dépendre du système d’alimentation disponible : - Configuration Y : 500 V. min. - Configuration Δ : 300 V. min. - Configuration monophasée : 300 V. min.

• La section transversale du cordon d’alimentation de l’entrée UPS ne doit pas être inférieure à 1,5 mm² (AWG 14) et a une puissance de 300 V minimum.

• Si vous utilisez un disjoncteur d’un courant nominal inférieur à 40 A, la section transversale des conducteurs du cordon d’alimentation doit être conforme aux réglementations électriques locales en vigueur à l’endroit où le projecteur est installé.

• Le presse-étoupe du cordon d’alimentation a une plage de serrage comprise entre 11 mm et 21 mm (le diamètre du câble du cordon d’alimentation doit être compris dans cette plage : 11-21 mm).

• Mettez les bornes secteur du projecteur hors tension pour interrompre entièrement l’alimentation électrique du projecteur.

• Ne posez rien sur le cordon d’alimentation. Ne placez pas ce projecteur là où des personnes risqueraient de marcher sur le cordon.

• Ne faites pas fonctionner le projecteur si le cordon est endommagé ou si le projecteur est tombé ou détérioré jusqu’à ce qu’il ait été examiné et déclaré opérationnel par un réparateur qualifié.

• Placez le cordon de manière à ne pas trébucher, à ne pas pouvoir l’arracher, et à ce qu’il ne touche pas de surfaces très chaudes.

• Si vous avez besoin d’une rallonge, il convient d’utiliser un cordon dont le courant nominal est au moins égal à celui du projecteur. Tout cordon dont l’ampérage est inférieur au projecteur est exposé à un risque de surchauffe.

• N’enfoncez jamais aucun objet à travers les fentes du boîtier, celles-ci risquant d’être en contact avec des points de tension dangereux ou court-circuiter certaines parties, entraînant un risque d’incendie ou de décharge électrique.

• N’exposez pas ce projecteur à la pluie ou à l’humidité.

• Abstenez-vous d’exposer ou de plonger ce projecteur dans l’eau et d’autres liquides.

• Ne renversez jamais de liquide, quel qu’il soit, sur ce projecteur.

• Si du liquide est renversé ou bien si un objet solide tombe à l’intérieur du boîtier, débranchez l’appareil et faites-le vérifier par des personnes compétentes avant de reprendre le cours des opérations.

• Ne démontez pas ce projecteur, mais amenez-le toujours à un technicien qualifié et agréé si une intervention ou une réparation est requise.

• N’utilisez pas un accessoire de fixation non recommandé par le fabricant.

• La foudre - Pour une meilleure protection de cet appareil vidéo en cas d'orage de foudre ou lors de longues périodes d'inutilisation sans surveillance, débranchez-le de la prise murale. Cela empêchera le projecteur de subir des dommages en cas de foudre ou de variations de tension sur la ligne de courant alternatif. Pour éviter les dommages corporels

• Afin d’éviter les blessures et les lésions corporelles, lisez toujours ce manuel et toutes les étiquettes figurant sur l’appareil avant d’alimenter le projecteur en électricité ou de le régler.

• Ne sous-estimez pas le poids du projecteur. Le projecteur pèse ±155 kg ( ±342 lb), pour le SP4K-55B, le poids est de 175 kg (385 lb). Pour éviter des lésions corporelles, un outil de levage doit être utilisé pour soulever le projecteur.

• Pour éviter toute blessure, assurez-vous que l’objectif, le système de refroidissement et tous les caches sont correctement installés. Voir les procédures d’installation.

• Avertissement : faisceau lumineux de forte intensité. Ne regardez JAMAIS directement l’objectif ! La forte luminosité pourrait provoquer des blessures oculaires.

• Avertissement : projecteur à très forte luminosité : ce projecteur intègre des lasers à luminosité (rayonnement) extrêmement élevée ; cette lumière laser traverse le chemin d’accès optique des projecteurs. La lumière laser native n’est pas accessible à l’utilisateur final, quel que soit le cas pratique. La lumière qui sort de l’objectif de projection a été diffusée au sein du chemin d’accès optique, ce qui correspond à une source plus large et à une valeur de rayonnement inférieure à celles de la lumière laser native. Toutefois, la lumière projetée représente un risque significatif pour l’œil humain si ce dernier est directement exposé au rayon. Ce risque n’est pas spécifiquement lié aux caractéristiques de la lumière laser, mais uniquement à la forte énergie thermique induite de la source lumineuse, qui est équivalente à celle des systèmes à lampes. Une lésion thermique de la rétine est possible en cas d’exposition à l’intérieur de la distance de risque. La distance de risque (HD) est définie de la surface de l’objectif de projection à la position du rayon projeté où le rayonnement est égal à l’exposition maximale admissible, conformément à la description du chapitre “Précautions en cas de luminosité élevée : distance à risque”, page 6.

• Sur la base de dispositions internationales, personne n’est autorisé à entrer dans la zone du faisceau de projection située entre le projecteur et la distance de risque (HD) correspondante. Ceci sera rendu physiquement impossible si l’on crée une hauteur de séparation suffisante ou si l’on pose des barrières facultatives. À l’intérieur de la zone restreinte, une formation d’opérateur est considérée comme suffisante. Les hauteurs de séparation applicables sont traitées dans “Précautions en cas de luminosité élevée : distance à risque”, page 6.

• Le projecteur sera installé dans une pièce à accès restreint pouvant être fermée à l’aide d’une clé ou d’un verrou de sécurité, afin que des personnes non formées ne puissent pas entrer dans la zone d’utilisation de groupe de risque 3.

• Éteignez le projecteur avant d’essayer d’enlever l’une des protections du projecteur.

• Ne placez pas cet appareil sur un chariot, un support ou une table instable. L’appareil risquerait de tomber et de subir de graves dégâts, voire de blesser l’utilisateur.

• Les objectifs, protections ou écrans doivent être changés s’ils sont visiblement si endommagés que leur efficacité est affectée. Par exemple par des craquelures ou des rayures profondes.

• Le responsable associé du projecteur doit évaluer la configuration avant que ce dernier puisse démarrer.

• Veillez à ce que le rayon ne soit jamais dirigé vers des personnes ou vers des objets réfléchissants dans la zone HD.

• Tous les opérateurs devront avoir suivi une formation adéquate et faire attention aux risques potentiels.

• Réduisez au strict minimum le nombre de personnes ayant accès au projecteur. Le projecteur ne doit jamais fonctionner sans l’autorisation du responsable de la sécurité.

• Ne mettez pas votre main ou une autre partie de votre corps devant le rayon. Ne nettoyez pas la fenêtre de projection lorsque le projecteur est allumé. Pour éviter tout risque d’incendie

• Ne placez aucune matière inflammable ou combustible à proximité du projecteur !

• Les appareils de projection pour grands écrans Barco sont conçus et fabriqués conformément aux règles de sécurité les plus exigeantes. En fonctionnement normal, les parois externes et les conduits d’aération de ce projecteur diffusent de la chaleur ; cela est normal et ne présente aucun danger. L’exposition de matières inflammables ou combustibles à proximité de cet appareil risque de provoquer l’inflammation spontanée de cette matière, et par voie de conséquence, un incendie. C’est pourquoi il est absolument impératif de délimiter une « zone d’exclusion » autour de toutes les parois externes du projecteur, dans laquelle aucune matière inflammable ou combustible ne sera entreposée. Pour ce projecteur, la zone d’exclusion doit être de 40 cm (16") minimum. Sécurité5R5912127FR /05 SP4K-B

• Ne placez aucun objet dans la trajectoire de la lumière de projection à proximité de la sortie de l’objectif de projection. La lumière concentrée à la sortie de l’objectif de projection peut entraîner des dommages, un incendie ou des brûlures.

• Assurez-vous que le projecteur est solidement monté, de sorte que la trajectoire de projection de lumière ne puisse être modifiée par accident.

• Ne couvrez l’objectif ou le projecteur d’aucune matière pendant le fonctionnement de ce dernier. Installez le projecteur dans une zone bien aérée, à l’écart des sources d’inflammation et de la lumière directe du soleil. Le projecteur ne doit jamais être exposé à la pluie ou à l’humidité. En cas d’incendie, utilisez du sable, du CO

ou des extincteurs à poudre sèche. N’utilisez jamais d’eau pour éteindre un incendie de matériel électrique. Veillez à ce que les réparations de ce projecteur soient effectuées par un personnel de service qualifié. Insistez toujours pour que l’on vous fournisse des pièces de rechange Barco d’origine. N’utilisez jamais de pièces de rechange qui ne seraient pas de la marque Barco ; ceci pourrait altérer la sécurité de ce projecteur.

• Les fentes et ouvertures dans cet équipement sont prévues à des fins de ventilation. Elles permettent de garantir le bon fonctionnement du projecteur et le protègent des surchauffes. Il est important de ne pas boucher ni recouvrir ces ouvertures. Ces ouvertures ne doivent jamais être bouchées en plaçant le projecteur trop près de murs ou d’une autre surface similaire. Ce projecteur ne doit jamais être installé à proximité ou au-dessus d’un radiateur ou d’une source de chaleur. Ce projecteur ne doit pas être placé dans une installation intégrée ou dans une enceinte, à moins que celles-ci ne soient convenablement aérées.

• Les salles de projection doivent être bien aérées ou refroidies afin d’éviter toute accumulation de chaleur. Il est nécessaire d’évacuer l’air chaud expulsé du projecteur et du système de refroidissement vers l’extérieur du bâtiment.

• Laissez refroidir complètement le projecteur avant de le ranger. Retirez le cordon du projecteur lors du rangement. Pour éviter toute explosion de la pile

• Risque d’explosion si la pile n’est pas installée correctement.

• Remplacez-la uniquement par une pile de type identique ou équivalent recommandée par le fabricant.

• Pour garantir une élimination conforme des piles usagées, consultez toujours les différentes réglementations et règles locales, régionales et nationales en vigueur. Pour éviter que le projecteur ne soit endommagé

• Les filtres à air du projecteur doivent être nettoyés ou remplacés régulièrement. La cabine de projection devra être nettoyée au moins une fois par mois. Toute négligence en la matière peut perturber le flux d’air à l’intérieur du projecteur et provoquer des surchauffes. Une surchauffe peut entraîner l’arrêt de l’appareil en cours de fonctionnement.

• Le projecteur doit toujours être installé de manière à garantir la libre circulation de l’air dans les entrées d’air.

• Afin de maintenir des flux d’air adéquats et de garantir la conformité du projecteur aux exigences concernant la compatibilité électromagnétique (CEM) et les règles de sécurité, toutes ses protections doivent être en place lors de son fonctionnement.

• Les fentes et ouvertures dans le boîtier sont prévues pour la ventilation. Elles permettent de garantir le bon fonctionnement du projecteur et le protègent des surchauffes. Il est important de ne pas boucher ni recouvrir ces ouvertures. Ces ouvertures ne doivent jamais être bouchées si l’appareil est installé sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit jamais être installé à proximité de ou sur un radiateur ou une source de chaleur. Cet appareil ne doit pas être placé dans une installation intégrée ou dans une enceinte, à moins que celles-ci ne soient convenablement aérées.

• Vérifiez que rien ne peut se renverser ou tomber à l’intérieur du projecteur. Si cela se produit, essuyez le projecteur et interrompez son alimentation en courant. Ne refaites pas fonctionner l’appareil avant qu’il n’ait fait l’objet d’une vérification par du personnel de réparation qualifié.

• Ne bouchez pas les ventilateurs de refroidissement du projecteur, ni la circulation de l’air autour de l’appareil.

• Le fonctionnement en bonne et due forme du projecteur peut uniquement être garanti lors d’un montage sur table. L’utilisation du projecteur dans une autre position n’est pas autorisée. Voir les consignes à suivre pour une installation correcte.

• Précautions particulières pour faisceaux lasers : des précautions particulières doivent être prises lors de l’utilisation de projecteurs DLP dans une pièce où se trouve du matériel laser ultra puissant. Des faisceaux laser collimatés frappant directement ou indirectement l’objectif de l’extérieur du corps du projecteur peuvent sérieusement endommager les appareils utilisant le procédé Digital Mirror Devices

, occasionnant par là une perte de la garantie.

• N’exposez jamais le projecteur à la lumière directe du soleil. L’exposition de l’objectif à la lumière du soleil peut sérieusement endommager les appareils utilisant le procédé Digital Mirror Devices

occasionnant de ce fait une perte de la garantie.

• Conservez les cartons d’expédition et d’emballage d’origine. Ils vous seront utiles si vous devez renvoyer un jour votre matériel. Pour une protection maximale, remballez l’ensemble, comme ce qui avait été fait à l’origine à l’usine.

• Interrompez l’alimentation des bornes secteur des projecteurs avant le nettoyage. N’utilisez pas de nettoyants liquides ou en aérosols. Utilisez un chiffon humide pour le nettoyage. N’utilisez jamais de solvants puissants, par exemple du diluant ou du benzène, ou des nettoyants abrasifs : ils abîmeraient le boîtier. Les tâches tenaces peuvent s’enlever à l’aide d’un chiffon légèrement humidifié avec une solution détergente non abrasive.

• Pour garantir des performances optiques et une résolution optimales, les lentilles de projection sont spécialement traitées avec un revêtement antireflet ; évitez par conséquent de toucher les lentilles. Utilisez un chiffon doux et sec pour enlever la poussière des lentilles. Pour le nettoyage de l’objectif, suivez à la lettre les instructions données dans le manuel du projecteur.

• Il est nécessaire d’utiliser une structure externe pour empiler des projecteurs.

• Pour fonctionner et être fiable, le SP4K-55B a besoin d’un contrôle de température et d’un refroidissement précis. Pour cela, vous disposez d’un système de refroidissement par liquide composé de circuits de liquide situés à l’intérieur du SP4K-55B, qui sont raccordés à des refroidisseurs externes via des tuyaux. Seule l’utilisation de modèles de refroidisseurs et de tuyaux spécialement mis au point pour cette application et agréés par Barco est autorisée.

• Pour le SP4K-55B, ne pas monter sur les tubes de refroidissement externes raccordés au refroidisseur externe ni ne placer le moindre objet sur les tubes afin de garantir la libre circulation du liquide. Positionnez les tubes de manière à ce qu’ils ne soient pas en contact avec des surfaces chaudes. À propos des réparations

• N’essayez pas de réparer vous-même l’appareil car l’ouverture ou le retrait des protections peut vous exposer à des tensions dangereuses et à des risques de choc électrique.

• Faites effectuer toutes les réparations par du personnel dûment qualifié.

• Toutes tentatives d’altération des commandes internes réglées en usine ou de modification d’autres réglages de commande non abordés spécifiquement dans le présent manuel peuvent provoquer un endommagement irréversible du projecteur et entraîner l’annulation de la garantie.

• Pièces de rechange : lorsque des pièces de rechange sont nécessaires, assurez-vous que le technicien de service a bien utilisé des pièces de rechange Barco d’origine ou des pièces de rechange autorisées offrant les mêmes caractéristiques que les pièces Barco d’origine. En utilisant des pièces de rechange non autorisées, vous risquez de nuire aux performances et à la fiabilité du produit, et de provoquer des risques d’incendies, de décharges électriques ou autres. L’utilisation de pièces de rechange non autorisées risque d’annuler la garantie.

• Vérification de sécurité : après toute opération de maintenance ou de réparation du projecteur, demandez au technicien d’effectuer des vérifications de sécurité afin de vous assurer que l’appareil est en bon état de marche. Dysfonctionnement de l’appareil Interrompez entièrement l'alimentation électrique du projecteur et faites effectuer la maintenance par des techniciens qualifiés dans les cas suivants :

• Lorsque la fiche ou le cordon d’alimentation sont endommagés ou dénudés.

• Si du liquide a été renversé dans l’appareil.

• Si l’appareil a été exposé à la pluie ou l’eau.

• Si l’appareil ne fonctionne pas normalement alors que les consignes d’utilisation sont respectées. Effectuez uniquement les réglages abordés dans les consignes d’utilisation, car une erreur sur les autres réglages peut provoquer des dommages et nécessite souvent, par la suite, une intervention longue par un technicien qualifié, afin de rétablir le fonctionnement normal de l’appareil.

• Si l’appareil est tombé ou si le boîtier est endommagé. SécuritéR5912127FR /05 SP4K-B6

• Si les performances de l’appareil changent radicalement, indiquant la nécessité d’une réparation. Fiche de données de sécurité (FDS) pour les produits chimiques dangereux Pour en savoir plus concernant la manipulation en toute sécurité de produits chimiques, consultez la fiche de données de sécurité (FDS). Les FDS sont disponibles sur demande via [e-mail].

1.3 Étiquettes de sécurité du produit

Étiquettes de sécurité pour le rayon lumineux Explication et emplacement des étiquettes de sécurité : DANGER ! RAYONNEMENT LASER DE CLASSE 4 EN CAS

警告！請勿注視光源。禁止眼睛曝露在光源照射範圍。雷射危險等級 RG3 IEC EN 62471-5:2015 CLASSE 1 IEC EN 60825-1:2014 安全危害 距離：請參考安全手冊。 Risque RG3 : symbole d’avertissement de rayonnement optique. Risque RG3 : symbole indiquant que le produit n’est pas destiné à une utilisation domestique. Étiquettes de sécurité pour l'alimentation électrique Explication et emplacement des étiquettes électriques : Déconnecter l’alimentation des bornes du réseau et déconnecter le câble de la prise UPS avant de retirer ce couvercle. Voir l’étiquette d’identification pour les paramètres. AVERTISSEMENT : COURANT DE FUITE ÉLEVÉ, RACCORDEMENT À LA TERRE INDISPENSABLE AVANT LE RACCORDEMENT AU RÉSEAU. VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RÉSEAU. Déconnecter l’alimentation des bornes du réseau et déconnecter le câble de la prise UPS avant de retirer ce couvercle. Voir l’étiquette d’identification pour les paramètres. ATTENTION : COURANT DE

ÉLECTRIQUES ÉTEINDRE ET DÉCONNECTER AVANT

OUVERTURE DU COUVERCLE. LIRE LES INSTRUCTIONS AVANT DE RETIRER LE SMPS. 注意 兩極/中性熔斷 高殘餘電壓. 警告：存在觸電風險 移除此蓋板之前， 請先關機並拔掉電源插頭 移除SMPS之前，請先閱讀說明. ATTENTION DOUBLE PÔLE / FUSIBLE SUR LE NEUTRE HAUTE TENSION RÉSIDUELLE - ATTENTION : RISQUE DE CHOCS

ÉLECTRIQUES. ÉTEINDRE ET DÉCONNECTER AVANT

OUVERTURE DU COUVERCLE. LIRE LES INSTRUCTIONS AVANT DE RETIRER LE SMPS. Uniquement pour SP4K-55B :

Avertissement : le branchement à chaud du câble est interdit.

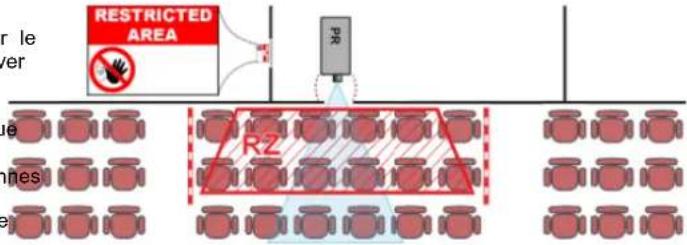

1.4 Précautions en cas de luminosité

élevée : distance à risque

La distance de risque (HD) est la distance mesurée entre l’objectif de projection, à laquelle l’intensité ou l’énergie par unité de surface devient inférieure à la limite d’exposition applicable sur l’œil ou sur la peau. Le faisceau lumineux est considéré comme dangereux en cas d’exposition si la distance entre une personne et la source lumineuse est inférieure à la distance de risque. Zone de restriction (ZR) basée sur la distance à risque La distance à risque dépend de la quantité de lumens produits par le projecteur et du type de projecteur installé. Voir chapitre “La distance de risque (HD) comme fonction de modification de l'optique”, page 8. Pour protéger les utilisateurs finaux (comme les spectateurs, clients de salles de cinéma) n’ayant pas suivi de formation, l’installation doit Sécurité7R5912127FR /05 SP4K-B satisfaire aux exigences suivantes : les opérateurs doivent contrôler l’accès au faisceau dans les limites de la distance à risque ou installer le produit à une hauteur empêchant les yeux des spectateurs de se trouver dans les limites de la distance à risque. Les niveaux de rayonnement dépassant les limites ne seront autorisés à aucun point inférieur à 2 mètres (SH) au-dessus de toute surface où des personnes autres que des opérateurs, des exécutants ou des employés sont autorisées à se trouver, ou à moins d’1 mètre (SW) à côté d’un endroit où ces personnes sont autorisées à séjourner. Dans les environnements où un comportement non contrôlé est raisonnablement prévisible, la hauteur de séparation minimale doit être supérieure ou égale à 3 mètres pour empêcher toute exposition potentielle, par exemple dans le cas d’une personne assise sur les épaules d’une autre, dans les limites de la distance à risque. Ces valeurs sont des valeurs minimales basées sur les conseils donnés dans la norme IEC 62471-5:2015, section 6.6.3.5. L’installateur et l’utilisateur doivent comprendre le risque et appliquer des mesures de protection basées sur la distance à risque, conformément aux indications données sur l’étiquette et aux informations destinées aux utilisateurs. La méthode d’installation, la hauteur de séparation, les barrières, le système de détection ou d’autres mesures de contrôle applicables empêcheront toute mise en contact dangereuse des yeux avec le rayonnement dans les limites de la distance à risque. Par exemple, les projecteurs dont la distance à risque est supérieure à 1 mètre et qui émettent de la lumière dans une zone non contrôlée ou des personnes pourraient se trouver devraient être positionnés conformément aux paramètres d’« installation des projecteurs fixes ». Ainsi, les spectateurs ne se trouvent pas dans la distance à risque, à moins que le faisceau ne se trouve à au moins 2 mètres au-dessus du niveau du sol. Dans les environnements où un comportement non contrôlé est raisonnablement prévisible, la hauteur de séparation minimale doit être supérieure ou égale à 3 mètres pour empêcher toute exposition potentielle, par exemple dans le cas d’une personne assise sur les épaules d’une autre, dans les limites de la distance à risque. Une hauteur de séparation suffisante peut être obtenue en montant le projecteur d’images au plafond ou à l’aide de barrières physiques.

Image 1–1 A Vue de cà´té B Vue d’en haut RA Emplacement à accès restreint (zone de la cabine du projecteur). TH Cinéma RZ Zone de restriction dans le cinéma HD Distance de risque LRZ Zone de restriction de la longueur dans le cinéma H Hauteur entre le sol de surface et le faisceau lumineux SH Hauteur de séparation SW Largeur de séparation Sur la base de dispositions nationales, personne n’est autorisé à entrer dans la zone du faisceau de projection située entre le projecteur et la distance à risque (HD) correspondante. Ceci sera de fait impossible si l’on crée une hauteur de séparation suffisante ou si l’on pose des barrières. La hauteur de séparation minimale tient compte de la surface sur laquelle d’autres personnes que l’opérateur, les exécutants ou les employés sont autorisées à séjourner. L’Image 1– 2 montre une configuration typique. Il faut vérifier que ces exigences minimales sont bien respectées. Si nécessaire, une zone restreinte (ZR) doit être délimitée dans le cinéma. Pour cela, il est possible d’utiliser une barrière physique, par exemple un cordon rouge comme le montre l’Image 1–2. L’autocollant de zone de sécurité peut être remplacé par un autocollant affichant uniquement le symbole. Image 1–2

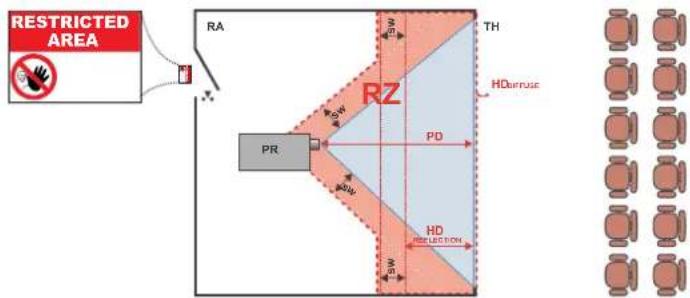

1.5 Distance de risque pour les

systèmes de projection entièrement clos

La distance de risque (HD) est la distance mesurée entre l’objectif de projection, à laquelle l’intensité ou l’énergie par unité de surface devient inférieure à la limite d’exposition applicable sur l’œil ou sur la peau. Le faisceau lumineux est considéré comme dangereux en cas d’exposition si la distance entre une personne et la source lumineuse est inférieure à la distance de risque. Zone de restriction (ZR) basée sur la distance à risque Le projecteur est également adapté aux applications de rétroprojection ; projection d’un faisceau sur un écran de projection de diffusion avec revêtement. Comme le montre l’illustration Image 1–3, deux zones doivent être prises en compte : la zone restreinte de projection close (RA) et la zone d’observation (TH). RA TH

REFLECTION RESTRICTED AREA RESTRICTED AREA Image 1–3 RA Emplacement à accès restreint (zone de projection close). PR Projecteur. TH Cinéma (zone d’observation). RZ Zone de restriction. PD Distance de projection. SW Largeur de séparation. Elle doit être de 1 mètre minimum. Pour ce type de configuration, 3 distances de risque différentes seront prises en considération :

• distance de risque comme indiqué dans “Précautions en cas de luminosité élevée : distance à risque”, page 6, pertinente pour l’exposition interfaisceaux.

• HD reflection : la distance devant rester restrictive par rapport à la lumière reflétée par l’écran de rétroprojection.

• HD diffuse : la distance pertinente à prendre en considération lors de l’observation de la surface de diffusion de l’écran de rétroprojection. Conformément à la description faite dans “Précautions en cas de luminosité élevée : distance à risque”, page 6, il faut obligatoirement créer une zone restreinte au sein des zones de faisceaux plus proches qu’une distance de risque (HD). Dans la zone de projection close, il est pertinent de combiner deux zones restreintes : la zone restreinte du faisceau projeté en direction de l’écran ; prise en compte d’une largeur de séparation (SW) d’1 mètre vers l’avant en partant du faisceau. Combinaison avec la zone restreinte en liaison avec la rétroréflexion de l’écran (HD reflection ) ; également prise en compte d’une sécurité latérale d’1 mètre. La distance HD reflection est égale à 25 % de la différence entre la distance de risque déterminée et la distance de projection vers l’écran de rétroprojection. Pour déterminer la distance HD pour l’objectif utilisé et le modèle de projecteur, voir chapitre “La distance de risque (HD) comme fonction de modification de l'optique”, page 8.

reflection = 25% (HD – PD) SécuritéR5912127FR /05 SP4K-B8 La lumière émise par l’écran pendant l’observation ne dépassera jamais la limite d’exposition RG2, définie à 10 cm. HD diffuse HD est négligeable si la lumière mesurée à la surface de l’écran est inférieure à 5 000 cd/m² ou 15 000 lux.

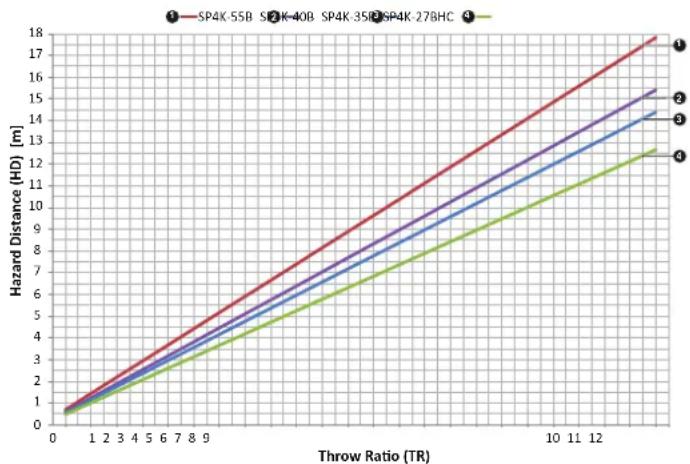

1.6 La distance de risque (HD) comme

fonction de modification de l'optique Distance de risque

projecteurs Parfois, deux projecteurs ou plus sont empilés (projetant sur la même surface). Dans ce cas, en raison du chevauchement des images, il est possible qu’une distance de risque du système doive être appliquée au lieu d’une distance de risque pour un seul projecteur. Seuls les projecteurs empilés le long d’un axe (horizontal ou vertical) doivent être pris en considération. L’empilement physique de projecteurs en deux dimensions (par exemple 2x2) peut être réduit à des systèmes séparés « N » x1. Les informations nécessaires sont les suivantes :

• La distance de risque (HD) d’un projecteur unique avec l’objectif donné.

• La distance (h) entre deux centres d’objectif de projecteur adjacents dans la pile. Pour 3 projecteurs ou plus, si les distances entre les objectifs adjacents ne sont pas égales, prendre la distance la plus courte. Calcul HD :

• Pour empiler deux projecteurs : - Si la distance de risque du projecteur unique HD ≥ 9*h, la distance de risque du système à mettre en œuvre est de 1,15*HD. - Si la distance de risque du projecteur unique HD < 9*h, conserver la HD d’origine et la zone de risque par projecteur.

• Pour empiler « N » projecteurs le long du même axe, « N » étant 3 ou plus : - Si la distance de risque du projecteur unique HD ≥ 12*h, la distance de risque du système à mettre en œuvre est de (« N »/2 0,15) * HD. - Si la distance de risque du projecteur unique 9*h ≤ HD < 12*h, la distance de risque du système à mettre en œuvre est de 1,15*HD. - Si la distance de risque du projecteur unique HD < 9*h, conserver la HD d’origine et la zone de risque par projecteur.

1.8 Télécharger le manuel du produit

Télécharger le manuel du produit Les manuels des produits et la documentation sont disponibles en ligne à l’adresse www.barco.com/td. Une inscription peut être requise ; suivez les instructions données sur le site Web. IMPORTANT ! Lisez les instructions d'installation avant de brancher l'équipement au secteur. Sécuritéwww.barco.com R5912127FR /05 | 2023-12-13
