Caractéristiques techniques	Capteur de proximité inductif, type de sortie : NPN, tension d'alimentation : 10-30 VDC, distance de détection : 2 mm, diamètre de la tête : 12 mm, protection : IP67.
Utilisation	Idéal pour la détection d'objets métalliques dans des environnements industriels, utilisé dans l'automatisation et le contrôle de processus.
Maintenance et réparation	Vérifier régulièrement l'intégrité du câblage et la propreté du capteur. En cas de défaillance, remplacer le capteur par un modèle identique.
Sécurité	Respecter les normes de sécurité électrique lors de l'installation. Ne pas exposer le capteur à des conditions extrêmes non spécifiées par le fabricant.
Informations générales	Produit conforme aux normes CE, garantie de 2 ans, documentation technique disponible pour installation et configuration.

FOIRE AUX QUESTIONS - SA1E-PP1-SET Idec

Quel est le principe de fonctionnement du capteur Idec SA1E-PP1-SET ?

Le capteur Idec SA1E-PP1-SET fonctionne sur le principe de détection par proximité, utilisant des technologies inductives pour détecter la présence d'objets métalliques sans contact direct.

Comment installer le capteur Idec SA1E-PP1-SET ?

Pour installer le capteur, suivez les instructions du manuel d'utilisation. Assurez-vous de le fixer solidement à l'emplacement souhaité et de le connecter correctement à votre système électrique.

Quelles sont les spécifications électriques du capteur ?

Le capteur Idec SA1E-PP1-SET fonctionne avec une tension d'alimentation de 12 à 24 VDC et a une consommation de courant maximale de 20 mA.

Que faire si le capteur ne détecte pas d'objets ?

Vérifiez l'alimentation électrique et assurez-vous que le capteur est correctement installé. Assurez-vous également que l'objet à détecter est dans la plage de détection spécifiée.

Le capteur est-il étanche ?

Oui, le capteur Idec SA1E-PP1-SET est conçu pour être résistant à l'eau avec un indice de protection IP67, ce qui le rend adapté à une utilisation dans des environnements humides.

Comment régler la sensibilité du capteur ?

Le capteur Idec SA1E-PP1-SET dispose de réglages de sensibilité. Consultez le manuel d'utilisation pour des instructions précises sur la façon d'ajuster ces réglages.

Quelle est la plage de détection du capteur ?

La plage de détection du capteur Idec SA1E-PP1-SET est d'environ 1 à 5 cm, selon la taille et le type de l'objet détecté.

Comment effectuer un diagnostic si le capteur ne fonctionne pas correctement ?

Pour un diagnostic, vérifiez les connexions électriques, l'alignement du capteur, et testez-le avec différents objets. Si le problème persiste, contactez le service client.

Le capteur peut-il être utilisé à l'extérieur ?

Oui, le capteur Idec SA1E-PP1-SET peut être utilisé à l'extérieur, tant qu'il est protégé des conditions extrêmes et des chocs directs.

MODE D'EMPLOI SA1E-PP1-SET Idec

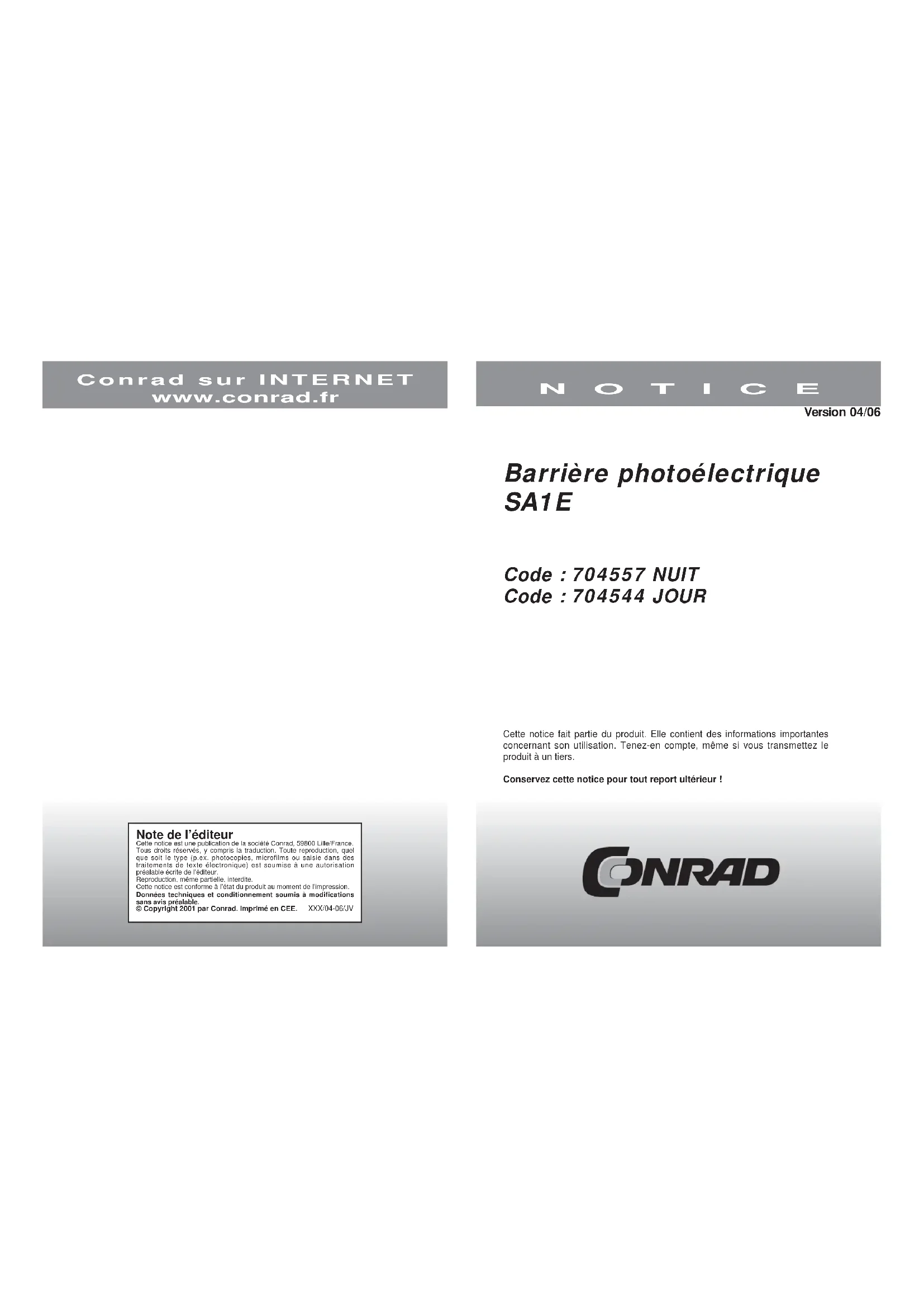

Note de l’éditeur Cette notice est une publication de la société Conrad, 59800 Lille/France.Tous droits réservés, y compris la traduction. Toute reproduction, quelque soit le type (p.ex. photocopies, microfilms ou saisie dans destraitements de texte électronique) est soumise à une autorisationpréalable écrite de l’éditeur.Reproduction, même partielle, interdite.Cette notice est conforme à l’état du produit au moment de l’impression.Données techniques et conditionnement soumis à modificationssans avis préalable. © Copyright 2001 par Conrad. Imprimé en CEE. XXX/04-06/JV Barrière photoélectrique SA1E Code : 704557 NUIT Code : 704544 JOUR Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers. Conservez cette notice pour tout report ultérieur ! NOTICE Conrad sur INTERNET www.conrad.fr Version 04/06Pour travailler correctement et en toute sécurité, lisez la notice d’assemblage avant toute utilisation. Consignes de sécurité Lisez cette notice avant l’installation, la mise en service, le câblage et l’entretien. Lors de la transmission du produit, la personne qui a effectué le montage est considéré comme le fabricant et doit fournir tous les papiers d’accompagnement, ainsi que son nom et ses coordonnées Consignes d’installation

• Evitez l’utilisation de barrières photoélectriques à proximité de sources de lumière et de dispositifs à induction, ainsi que l’influence des vibrations, des chocs, des stockages poussiéreux, des gaz corrosifs, de grandes quantités d’eau, d’huile et de produits chimiques sur une longue période.

• Lors du montage et de l’orientation de la barrière photoélectrique, le boîtier doit être manipulé avec précaution pour garder son type de protection.

• Serrez les bornes à vis avec un couple de serrage maximal de 0,5 Nm.

• Evitez d’installer cette barrière photoélectrique dans un endroit directement exposé à la lumière du soleil. Consignes de câblage

• Débranchez cet appareil avant de procéder au câblage.

• Assurez-vous que le câblage est correct afin d’éviter une détérioration de l’appareil.

• La puissance de sortie de l’alimentation ne doit pas dépasser la valeur limite autorisées.

• Ne reliez en aucun cas la barrière photoélectrique à une source d’alimentation AC, ceci pouvant provoquer un incendie ou une explosion. Remarque : Les numéros de série (type) ci-dessus représentent les commutateurs photoélectriques avec 1 m de câble. Type de câble 2 m, type de câble 5 m et connecteur type capteur sont suivis de –2M, -5M et de la lettre C pour les types de barrières photoélectriques avec connexion par fiche, veuillez ajouter un “C” à la fin du numéro de série. *1 diamètre du point : 10 mm env (garder une distance de 100 m entre le capteur et la barrière photoélectrique) 2 7Caractéristiques techniques

• Lors de l’utilisation d’une alimentation, il convient de relier la borne FG à la terre.

• Ne posez pas le câble de raccordement parallèlement à des câbles de moteur et à haute tension.

• Lors d’une section du conducteur à partir de 0,3 mm

, la longueur de câble maximale ne doit pas dépasser 100m.

• Sur ce type de barrière photoélectrique, le coupe de serrage maximal de 0,5 Nm ne doit pas être dépassé lorsque vous vissez la rondelle de verrouillage/de sécurité. Mise en service après l’installation de la tension secteur

• Après l’installation de la tension secteur s’écoulent environ 200 ms jusqu’à ce que l’appareil soit prêt à l’emploi.

• Si la barrière photoélectrique et la charge sont alimentées par des tensions différentes, la barrière photoélectrique doit d’abord être branchée. Exemples de branchement : Sortie NPN Sortie PNP Emetteur (à voie unique LS) Affectation des broches de la connexion par fiches

Fonctions Barrage à un canal Barrage Reflex Bouton d’éclairage Reflex Détecteur avec lumière à spots mobiles Reflex polarisée Type Sortie NPN Commutation SA1E-TN1 SA1E-PN1 SA1E-DN1 SA1E-NN1 en réception (fermée) Commutation SA1E-TN2 SA1E-PN2 SA1E-DN2 SA1E-NN2 sans réception (ouverte) Sortie PNP Commutation SA1E-TP1 SA1E-PP1 SA1E-DP1 SA1E-NP1 en réception (fermée) Commutation SA1E-TP1 SA1E-PP2 SA1E-DP2 SA1E-NP2 sans réception (ouverte) Tension de fonctionnement 12 à 24 V DC, onde résiduelle s-s 10% max. (gamme de tension de fonctionnement : de 10 à 30 V DC) Courant de consommation Emetteur 15 mA max 30 m A max Récepteur 20 mA max Portée 10 m 2,5 m 700 mm (avec papier 50 – 150 mm (avec papier (avec IAC-R5 inclus) mat blanc 200 x 200mm) mat blanc 100 x 100mm)*1 Sortie NPN ou PNP Tension : 30 VDC maxi ,courant de charge : 100 mA maxi, Tension au repos : 1,2 V max Fonctions de sécurité Protection contre Protection contre les courts-circuits et l’inversion de polarité et protection les courts-circuits et antiparasite l’inversion de polarité Temps de réponse 1 ms max Etendue de température Utilisation : -25 à + 55 °C, stockage : -40 à +70°C (sans givrage/sans condensation) Humidité de l’air Utilisation : 35 à + 85%, stockage : 35 à 85% (sans givrage/sans condensation) Type de protection IP67 (IEC60529) Matériau Boîtier : PC/PBT, lentille : PC (Reflex avec lumière polarisée : PMMA), affichage : PC Accessoire TournevisDimensions Type de raccord de câble A voie unique LS, à un canal réflexion LS polarisée bouton d’éclairage détecteur à spot mobile Dimensions Type de branchement par fiches A voie unique LS, à un câble réflexion LS polarisée bouton d’éclairage détecteur à spot mobile Remarques: Toutes les dimensions sont indiquées en millimètre *1 Mode de fonctionnement à LED sur émetteur à voie unique LS *2 N’est pas présent sur l’émetteur du réflecteur à voie unique *3 5,2 mm pour barrière photoélectrique *4 18,0 mm pour câble d’alimentation monté SA9Z-CM8K-4L
