SA1E1DP2 - Barrière photoélectrique Idec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique
Marque	Idec
Modèle	SA1E1DP2
Dimensions (L x H x P)	Env. 31,5 x 25,4 x 13,4 mm (hors câble)
Poids	Env. 150 g (avec câble)
Alimentation	12-24 V DC (10-30 V DC)
Consommation	Émetteur : 15 mA max, Récepteur : 20 mA max
Portée (barrage un canal)	10 m
Portée (réflexion)	2,5 m (avec réflecteur IAC-R5)
Sortie	PNP, normalement ouvert (commutation sans réception)
Tension de sortie max	30 V DC
Courant de charge max	100 mA
Tension de repos	1,2 V max
Protections	Courts-circuits, inversion de polarité, antiparasite
Temps de réponse	1 ms max
Température d'utilisation	-25 à +55 °C
Température de stockage	-40 à +70 °C
Humidité d'utilisation	35 à 85 % (sans condensation)
Indice de protection	IP67 (IEC60529)
Matériau du boîtier	PC/PBT
Matériau de la lentille	PC (réflexion polarisée : PMMA)
Affichage	LED jaune (mise en service), LED verte (sortie stabilisée)
Réglage	Bouton de sensibilité (bouton lumineux)
Type de câble	1 m (modèles disponibles : 2 m, 5 m, connecteur M8)
Accessoires fournis	Tournevis
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Débrancher avant câblage. Ne pas alimenter en AC. Serrage max 0,5 Nm.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Remplacer l'appareil complet.

FOIRE AUX QUESTIONS - SA1E1DP2 Idec

Quelle est la tension d'alimentation de la barrière photoélectrique Idec SA1E1DP2 ?

La tension d'alimentation est de 12-24 V DC (plage de fonctionnement 10-30 V DC). L'utilisation d'une source AC est interdite.

Quelle est la portée maximale du modèle SA1E1DP2 ?

En mode barrage à un canal, la portée est de 10 m. En mode réflexion avec le réflecteur fourni, elle est de 2,5 m.

Comment câbler correctement la barrière photoélectrique Idec ?

Débranchez l'alimentation avant tout câblage. Respectez le schéma de branchement fourni dans la notice. Pour une sortie PNP, le fil de charge se connecte au positif de l'alimentation.

Que signifient les LED sur le boîtier ?

La LED jaune indique la mise en service (réception du signal). La LED verte indique que la sortie est stabilisée.

Quel est le degré de protection de ce capteur ?

Le capteur est certifié IP67 (IEC60529), ce qui le rend étanche à la poussière et protégé contre l'immersion temporaire.

Comment nettoyer la barrière photoélectrique ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. Évitez tout solvant ou produit abrasif qui pourrait endommager le boîtier.

Quel est le temps de réponse du capteur ?

Le temps de réponse est de 1 ms maximum, ce qui convient à la plupart des applications de détection rapide.

Puis-je utiliser cette barrière photoélectrique en extérieur ?

Oui, grâce à l'indice IP67 et à la plage de température de -25 à +55 °C, elle peut être utilisée en extérieur, mais évitez l'exposition directe au soleil et aux intempéries.

Comment régler la sensibilité du détecteur ?

Utilisez le bouton de réglage de sensibilité (bouton lumineux) situé sur le boîtier. Tournez-le pour ajuster la distance de détection.

Que faire si la barrière ne détecte pas correctement ?

Vérifiez l'alignement entre l'émetteur et le récepteur. Nettoyez les lentilles. Assurez-vous que l'alimentation est correcte. Si le problème persiste, remplacez l'appareil.

MODE D'EMPLOI SA1E1DP2 Idec

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 03/06

Barrière photoélectrique SA1E

Code : 178501 SA1E NUIT

Code : 178513 SA1E JOUR

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-06/JV

Pour travailler correctement et en toute sécurité, lisez la notice d'assemblage avant toute utilisation.

Consignes de sécurité

Lisez cette notice avant l'installation, la mise en service, le câblage et l'entretien.

Lors de la transmission du produit, la personne qui a effectué le montage est considéré comme le fabricant et doit fournir tous les papiers d'accompagnement, ainsi que son nom et ses coordonnées

Consignes d'installation

• Evitez l'utilisation de barrières photoélectriques à proximité de sources de lumière et de dispositifs à induction, ainsi que l'influence des vibrations, des chocs, des stockages poussiéreux, des gaz corrosifs, de grandes quantités d'eau, d'huile et de produits chimiques sur une longue période.
• Lors du montage et de l'orientation de la barrière photoélectrique, le boîtier doit être manipulé avec précaution pour garder son type de protection.
• Serrez les bornes à vis avec un couple de serrage maximal de 0,5 Nm.
• Evitez d'installer cette barrière photoélectrique dans un endroit directement exposé à la lumière du soleil.

Consignes de câblage

• Débranchez cet appareil avant de procéder au câblage.
• Assurez-vous que le câblage est correct afin d'éviter une détérioration de l'appareil.
• La puissance de sortie de l'alimentation ne doit pas dépasser la valeur limite autorisées.
• Ne reliez en aucun cas la barrière photoélectrique à une source d'alimentation AC, ceci pouvant provoquer un incendie ou une explosion.

Remarque :

Les numéros de série (type) ci-dessus représentent les commutateurs photoélectriques avec 1 m de câble.

Type de câble 2 m, type de câble 5 m et connecteur type capteur sont suivis de -2M, -5M et de la lettre C pour les types de barrières photoélectriques avec connexion par fiche, veuillez ajouter un "C" à la fin du numéro de série.

*1 diamètre du point : 10 mm env (garder une distance de 100 m entre le capteur et la barrière photoélectrique)

Caractéristiques techniques

Fonctions Barrage à un canal Barrage Reflex. Bouton d'éclairage Reflex Défecteur avec lumière à spots m' mobilis Reflex polarisée
Type	Sortie NPN D	ommutation SA en réception (fermée)	E-TN1 SA1E-PN1 SA1	E-DN1 SA1E-NN1
			SA1E-TN2 SA1E-PN2 SA	A1E-DN2 SA1E-NN2
	Sortie PNP	Commutation SA en réception (fermée)	A1E-TP1 SA1E-PP1 SA	E-DP1 SA1E-NP1
			SA1E-TP1 SA1E-PP2 SA	A1E-DP2 SA1E-NP2
		Commutation SA sans réception (ouverte)	SA1E-TP1 SA1E-PP2 SA	A1E-DP2 SA1E-NP2
Tension de fonctionnement			12 à 24 V DC, onde résiduelle s-s 10% max. (gamme de tension de fonctionnement : de 10 à 30 V DC)
Courant de consommation			Emelteur 15 mA maxRécepteur 20 mA max	30 m A max
Portée			10 m	2,5 m(avec IAC-R5 inclus)	700 mm (avec papier mat blanc 200 x 200mm)	50 – 150 mm (avec papier mat blanc 100 x 100mm)*1
Sortie			NPN ou PNP Tension: 30 VDC maxi ,courant de charge : 100 mA maxi,Tension au repos : 1,2 V max
Fonctions de sécurité			Protection contre les courts-circuits et l'inversion de polarité	Protection contre les courts-circuits et l'inversion de polarité et protection antiparasite
Temps de réponse			1 ms max
Etendue de température			Utilisation : -25 à + 55 °C, stockage : -40 à +70°C (sans givrage/sans condensation)
Humidité de l'air			Utilisation : 35 à + 85%, stockage : 35 à 85% (sans givrage/sans condensation)
Type de protection			IP67 (IEC60529)
Matériau			Boîtier : PC/PBT, lentille : PC (Reflex avec lumière polarisée : PMMA), affichage : PC
Accessoire			Tournevis

• Lors de l'utilisation d'une alimentation, il convient de relier la borne FG à la terre.
• Ne posez pas le câble de raccordement parallèlement à des câbles de moteur et à haute tension.
• Lors d'une section du conducteur à partir de 0,3 mm ^2 , la longueur de câble maximale ne doit pas dépasser 100m.
• Sur ce type de barrière photoélectrique, le coupe de serrage maximal de 0,5 Nm ne doit pas être dépassé lorsque vous vissez la rondelle de verrouillage/de sécurité.

Mise en service après l'installation de la tension secteur

• Après l'installation de la tension secteur s'écoulent environ 200 ms jusqu'à ce que l'appareil soit prêt à l'emploi.
• Si la barrière photoélectrique et la charge sont alimentées par des tensions différentes, la barrière photoélectrique doit d'abord être branchée.

Exemples de branchement :

Sortie NPN

Sortie PNP

de la connexion par fiches

Emetteur (à voie unique LS) Affectation des broches

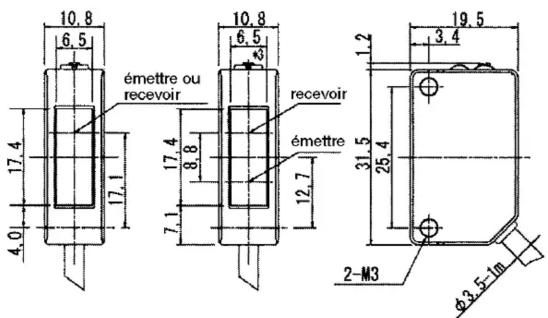

Dimensions

Type de raccord de câble

A voie unique LS, à un canal réflexion LS polarisée

bouton d'éclairage

détecteur à spot mobile

LED jaune (mise en service) 13,4 9,0 2,9 10,8 LED verte (sortie stabilisée) bouton de réglage de sensibilité (bouton lumineux) *2 *1 *2

10.8 6.5 émettre ou recevoir 17.4 17.1 4.0 10.8 6.5 3 17.4 8.8 recevoir émettre 12.7 19.5 3.4 1.2 31.5 25.4 2-M3 φ3.5-1m

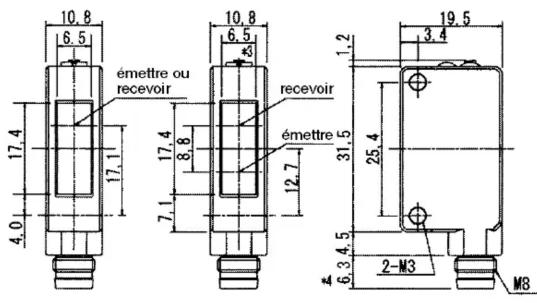

Dimensions

Type de branchement par fiches

A voie unique LS, à un câble réflexion LS polarisée

bouton d'éclairage

détecteur à spot mobile

LED jaune (mise en service) 13,4 9,0 2,9 10,8 7 LED verte (sortie stabilisée) bouton de réglage de sensibilité (bouton lumineux) #2

10.8 6.5 émettre ou recevoir 17.4 17.1 7.1 17.4 8.8 12.7 10.8 6.5 émettre recevoir 3 19.5 3.4 1.2 31.5 25.4 2-M3 4.6 3.4 4.5 M8

Remarques:

Toutes les dimensions sont indiquées en millimètre
*1 Mode de fonctionnement à LED sur émetteur à voie unique LS
*2 N'est pas présent sur l'émetteur du réflecteur à voie unique
*3 5,2 mm pour barrière photoélectrique
*4 18,0 mm pour câble d'alimentation monté SA9Z-CM8K-4L
