VPC10-WP - Ordinateur de bureau VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur de bureau
Marque	ViewSonic
Modèle	VPC10-WP
Numéro de modèle	VS16933
Dimensions (L x H x P)	246,2 x 265,4 x 32,2 mm
Poids	1,9 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	95 W
Conditions de fonctionnement	Température : 0 °C à 45 °C ; Humidité : 10 % ~ 90 % sans condensation ; Altitude : 0 à 5000 m
Conditions de stockage	Température : -20 °C à 60 °C ; Humidité : 10 % ~ 90 % sans condensation ; Altitude : 0 à 5000 m
Connectivité réseau	LAN RJ45 (10/100/1000 Mbps), Wi-Fi (2,4/5 GHz)
Ports USB	6 x USB 3.0
Sorties vidéo	1 x DisplayPort, 1 x HDMI, 1 x VGA
Entrée vidéo	1 x HDMI
Audio	1 x prise casque, 1 x prise micro
Antenne Wi-Fi	Interface antenne Wi-Fi (connecteur externe)
Sécurité	Verrou antivol Kensington
Fonction de récupération	Bouton de récupération système (réinitialisation usine)
Indicateur lumineux	Témoin de fonctionnement
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ni de produits abrasifs.
Pièces détachées et réparabilité	Contacter le service client ViewSonic ou un revendeur agréé.
Service client (France)	www.viewsoniceurope.com/fr/support/call-desk/ ; [e-mail]

FOIRE AUX QUESTIONS - VPC10-WP VIEWSONIC

Comment connecter un écran externe au ViewSonic VPC10-WP ?

Le VPC10-WP dispose d'un port DisplayPort, d'un port HDMI et d'un port VGA pour connecter des écrans externes. Utilisez le câble approprié et sélectionnez la source d'entrée via le menu INPUT de la télécommande ou du stylet.

Comment utiliser la fonction de récupération système ?

Pour restaurer les paramètres d'usine, appuyez et maintenez enfoncé le bouton de récupération du système (situé à côté des ports) puis mettez l'appareil sous tension. Relâchez le bouton après le démarrage. Attention : toutes les données seront effacées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché sur une prise secteur fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position marche. Si le problème persiste, contactez le service client ViewSonic.

Comment changer la source d'entrée vidéo ?

Appuyez sur la touche INPUT de la télécommande pour afficher le menu de sélection. Utilisez les touches directionnelles pour choisir la source (PC, HDMI1, HDMI2, HDMI3, DP, VGA, AV) et validez avec la touche Entrée.

Quels sont les ports disponibles sur le VPC10-WP ?

L'appareil propose : 1 x DisplayPort, 1 x HDMI, 1 x VGA, 1 x port LAN RJ45, 6 x USB 3.0, 1 x prise casque, 1 x prise micro, une interface antenne Wi-Fi et un verrou antivol.

Comment nettoyer le ViewSonic VPC10-WP ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants liquides. Débranchez l'appareil avant le nettoyage.

Puis-je installer un autre système d'exploitation sur le VPC10-WP ?

Le VPC10-WP est livré avec un système d'exploitation préinstallé (Windows). Il est possible d'installer un autre OS, mais ViewSonic ne fournit pas de support pour cette opération. Consultez les spécifications pour la compatibilité matérielle.

Quelle est la consommation électrique du VPC10-WP ?

La consommation électrique maximale est de 95 W. L'alimentation accepte une tension de 100-240 V CA à 50/60 Hz.

Où se trouve le numéro de série du produit ?

Le numéro de série est imprimé sur l'étiquette signalétique située sur l'appareil. Vous en aurez besoin pour contacter le service client.

Comment contacter le support technique ViewSonic en France ?

Vous pouvez visiter le site www.viewsoniceurope.com/fr/support/call-desk/ ou envoyer un e-mail à [e-mail]. Munissez-vous du numéro de série de l'appareil.

MODE D'EMPLOI VPC10-WP VIEWSONIC

Guide rapide de début

Numéro du modèle VS16933

Informations de conformité

REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l'appareil.

Declaration de conformite FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu'il est possible de déterminer en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de rectifier les interférences en adoptant au moins l'une des mesures suivantes :

• Ré-orienter ou déplacer l'antenne réceptrice.
  • Augmenter la distance entre l'équipement et le récepteur.
• Consulter le distributeur ou un technicien radio/TV qualifié.

- Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur.

Avertissement: Vous êtes averti que des changements ou des modifications non expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l'équipement.

Declaration de l'Industrie canadienne

CAN ICES-3 (B)/NMB-3(B)

Contains FCC ID: PD93165NG

IC ID: 1000M-3165NG

Conformité CE pour les pays européens

L'appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU.

Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne:

Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.

Déclaration de conformité RoHS2 (LSDEEE2)

Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d'adaptation (TAC) européen, qui sont les suivantes:

Substance	Concentration maximale proposée	Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexavalent ( Cr^6+ ) 0,1% < 0,1%
Polybromobiphényle (PBB) 0,1% < 0,1%
Polybromodiphénylséthers (PBDE) 0,1% < 0,1%

**Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces limitations, conformément aux dispositions de l'Annexe III de la Directive RoHS2 (LSDEEE2). Il s'agit des composants suivants:

1. Plomb dans le verre des tubes cathodiques.
2. Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids.
3. Plomb en tant qu'élément d'alliage de l'aluminium jusqu'à 0,4 % du poids.
4. L'alliage de cuivre contient jusqu'à 4 % de plomb.
5. Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus).
6. Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).

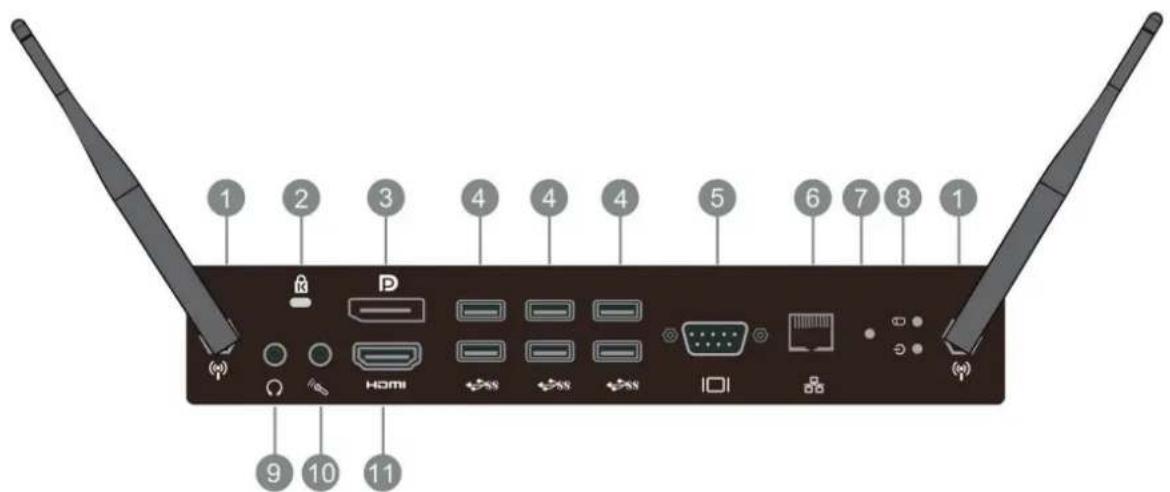

1. Interface

Élément Description
1	Interface antenne Wi-Fi
2	Verrou antivol
3	Connexion de l’écran à un connecteur DisplayPort
4	Interface USB 3.0, connexion à des périphériques USB tels que des disques durs, claviers et souris USB
5	Connexion de l’écran à un connecteur VGA-IN
6	Interface connexion Internet RJ45 Standard (10M/100M/1G) (Ce port réseau est uniquement utilisé sur PC)
7	Récupération du système. L’utilisateur doit appuyer et maintenir le bouton enfoncé puis mettre sous tension l’appareil, l’appareil récupère le système automatiquement, l’utilisateur peut alors relâcher le bouton.Remarque: Tous les réglages repasseront aux valeurs par défaut et toutes les données seront supprimées.
8	Indicateur lumineux de fonctionnement
9	Connexion à des écouteurs ou des haut-parleurs
10	Se connecte à un micro
11	Connecté à un appareil ayant une fonction d’entrée HDMI

2. Installation

2-1

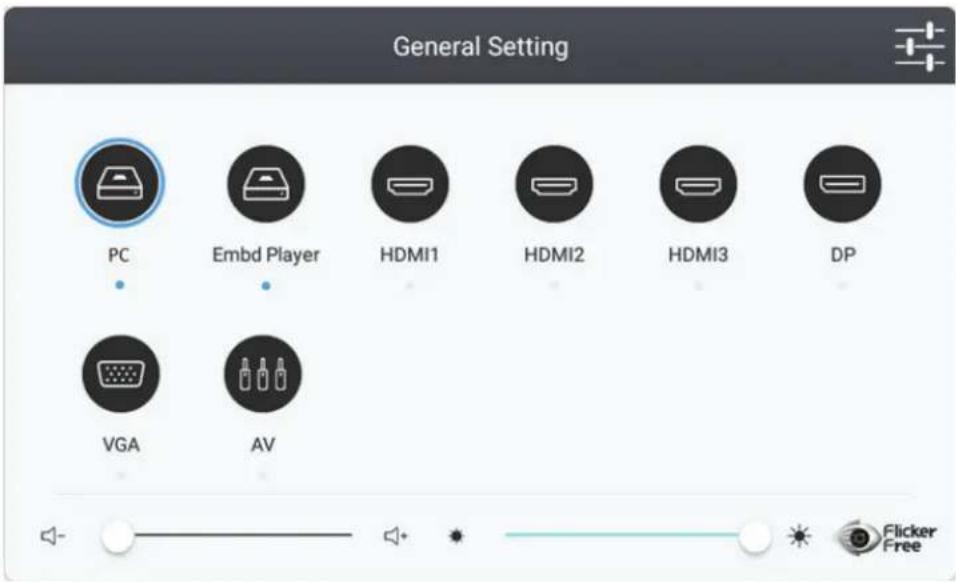

4. Sélection d'entrée

1. Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage de l'entrée, puis appuyez sur la touche DOWN pour accéder au menu de réglage de l'entrée.
2. Appuyez sur les touches DOWN, UP, LEFT ou RIGHT pour sélectionner la PC.
3. Appuyez sur la touche Entrée de la télécommande ou bien cliquez avec le stylet pour sélectionner la source d'entrée.

4. Appuyez sur la touche EXIT de la télécommande ou bien cliquez avec le stylet sur une zone vide en dehors du menu pour quitter le menu de réglage à l'écran.

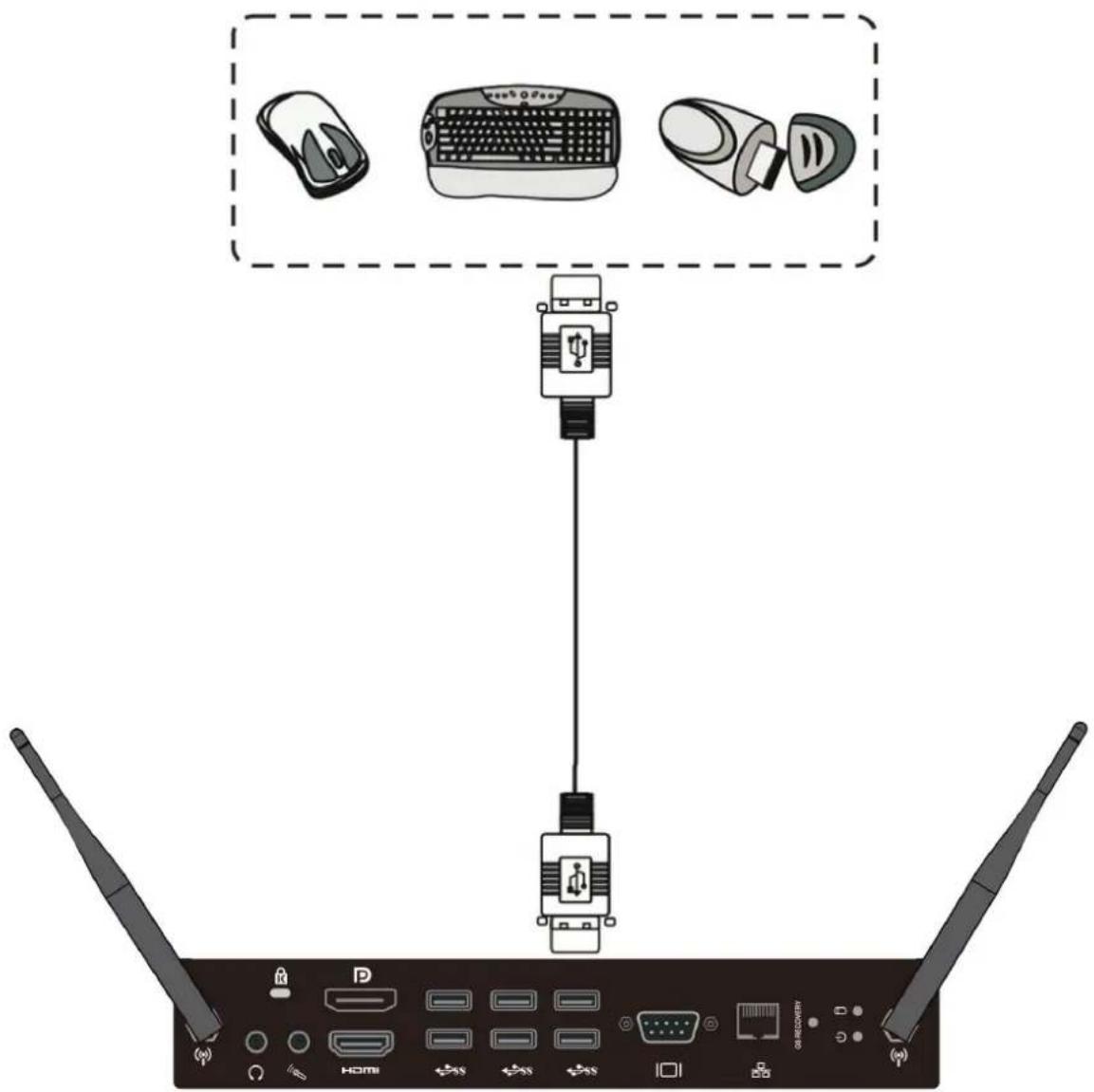

5. Connexion USB


Ports ES		1 x Display Port1 x HDMI1 x VGA1 x LAN6 x USB 3.01 x Casque1 x Micro
Alimentation 100 V-240 V CA 50/60 HZ
Conditions de fonctionnement	Température Humidité Altitude	32 °F à 113 °F (0 °C à 45 °C)10 % ~ 90 % sans condensation0 mètre à +5000 mètres au-dessus du niveau de la mer
Conditions de stockage	Température Humidité Altitude	-4 °F à 140 °F (-20 °C à 60 °C)10 % ~ 90 % sans condensation0 mètre à +5000 mètres au-dessus du niveau de la mer
Dimensions Physiques (mm) 246,2 x 265,4 x 32,2
Poids Physique (kg) 1,9
Consommation électrique 95 W
Gamme de fréquences et puissance de sortie (Max.)		2402 à 2480 MHz (BT) 2,0 dBm2402 à 2480 MHz(LE) 3,73 dBm2412 à 2472 MHz 17,41 dBm5150 à 5250 MHz 18,94 dBm5250 à 5350 MHz 18,94 dBm5470 à 5725 MHz 18,94 dBm

7. Service clientèle

Pour toute question relative au support technique ou à l'entretien du produit, reportezvous au tableau ci-après ou contactez votre revendeur.

REMARQUE : vous devrez fournir le numéro de série du produit.

Pays / Région Site	Internet	T= TéléphoneF= Fax	Courrier électronique
France et autres pays francophones en Europe	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]
Canada www.viewsonic.com		T (Numéro vert)= 1-866-463-4775F= 1-909-468-3757	[e-mail]
Suisse	www.viewsoniceurope.com/de/	www.viewsoniceurope.com/de/support/call-desk/	[e-mail]
Belgique (Français)	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]
Luxembourg (Français)	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]
