VPC14-WP - Ordinateur de bureau VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VPC14-WP VIEWSONIC au format PDF.
| Type de produit | Ordinateur de bureau (mini PC) |
| Marque | ViewSonic |
| Modèle | VPC14-WP (VS16933) |
| Dimensions (L × H × P) | 246,2 × 265,4 × 32,2 mm |
| Poids | 1,9 kg |
| Alimentation | 100-240 V CA, 50/60 Hz |
| Consommation électrique | 95 W |
| Ports vidéo | 1× DisplayPort, 1× HDMI, 1× VGA |
| Ports USB | 6× USB 3.0 |
| Connectivité réseau | 1× RJ45 10/100/1000, Wi-Fi (2,4/5 GHz), Bluetooth 4.2 |
| Connecteurs audio | 1× prise casque, 1× prise microphone |
| Fonctions spéciales | Intel Unite® pour présentations sans fil, bouton de récupération système |
| Sécurité | Verrou antivol Kensington, conformité FCC/CE/RoHS |
| Température de fonctionnement | 0 °C à 45 °C |
| Humidité de fonctionnement | 10 % à 90 % (sans condensation) |
| Température de stockage | -20 °C à 60 °C |
| Altitude maximale | 5 000 m |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de liquides. |
| Accessoires inclus | Adaptateur secteur, câble d'alimentation, guide de démarrage rapide |
FOIRE AUX QUESTIONS - VPC14-WP VIEWSONIC
Questions des utilisateurs sur VPC14-WP VIEWSONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ordinateur de bureau au format PDF gratuitement ! Retrouvez votre notice VPC14-WP - VIEWSONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VPC14-WP de la marque VIEWSONIC.
MODE D'EMPLOI VPC14-WP VIEWSONIC
Guide rapide de début
Numéro du modèle VS16933
Informations de conformité
REMARQUE: Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l'appareil.
Declaration de conformite FCC
Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu'il est possible de déterminer en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de rectifier les interférences en adoptant au moins l'une des mesures suivantes :
- Ré-orienter ou déplacer l'antenne réceptrice.
- Augmenter la distance entre l'équipement et le récepteur.
- Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur.
- Consulter le distributeur ou un technicien radio/TV qualifié.
Avertissement: Vous êtes averti que des changements ou des modifications non expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l'équipement.
Declaration de l'Industrie canadienne
CAN ICES-3 (B)/NMB-3(B)
Contains FCC ID: PD93165NG
IC ID: 1000M-3165NG
Conformité CE pour les pays européens
L'appareil est conforme la norme EMC 2014/30/EU et à la norme sur la basse tension 2014/35/EU.
Les indications qui suivent sont destinées uniquement aux Etats membres de l'Union Européenne:
Le symbole indiqué à droite est conforme à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques et électroniques (WEEE). Les produits qui portent ce symbole ne doivent pas être traités comme des déchets conventionnels; ils devront être traités conformément aux systèmes de récupération appropriés, conformément à la réglementation du pays ou de la zone où la mise au déchet a lieu.
Déclaration de conformité RoHS2 (LSDEEE2)
Ce produit a été conçu et fabriqué dans le respect de la directive 2011/65/EU du Parlement Européen et du Conseil relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (Directive RoHS2 - LSDEEE2) et il est déclaré respecter les valeurs de concentration maximum définies par le Comité technique d'adaptation (TAC) européen, qui sont les suivantes:
| Substance | Concentration maximale proposée | Concentration réelle |
| Plomb (Pb) 0,1% < 0,1% | ||
| Mercure (Hg) 0,1% < 0,1% | ||
| Cadmium (Cd) 0,01% < 0,01% | ||
| Chrome hexavalent ( Cr^6+ ) 0,1% < 0,1% | ||
| Polybromobiphényle (PBB) 0,1% < 0,1% | ||
| Polybromodiphénylséthers (PBDE) 0,1% < 0,1% |
**Certains composants de produits mentionnés ci-dessus ne sont pas soumis à ces limitations, conformément aux dispositions de l'Annexe III de la Directive RoHS2 (LSDEEE2). Il s'agit des composants suivants:
- Plomb dans le verre des tubes cathodiques.
- Le plomb dans le verre des tubes fluorescents ne dépasse pas 0,2 % du poids.
- Plomb en tant qu'élément d'alliage de l'aluminium jusqu'à 0,4 % du poids.
- L'alliage de cuivre contient jusqu'à 4 % de plomb.
- Soudures à haute température (les alliages basés sur le plomb contiennent du plomb à 85 % ou plus).
- Composants électriques et électroniques contenant du plomb dans le verre ou des porcelaines. (appareils piézoélectriques ou dans un composant de matrice de verre ou de céramique).

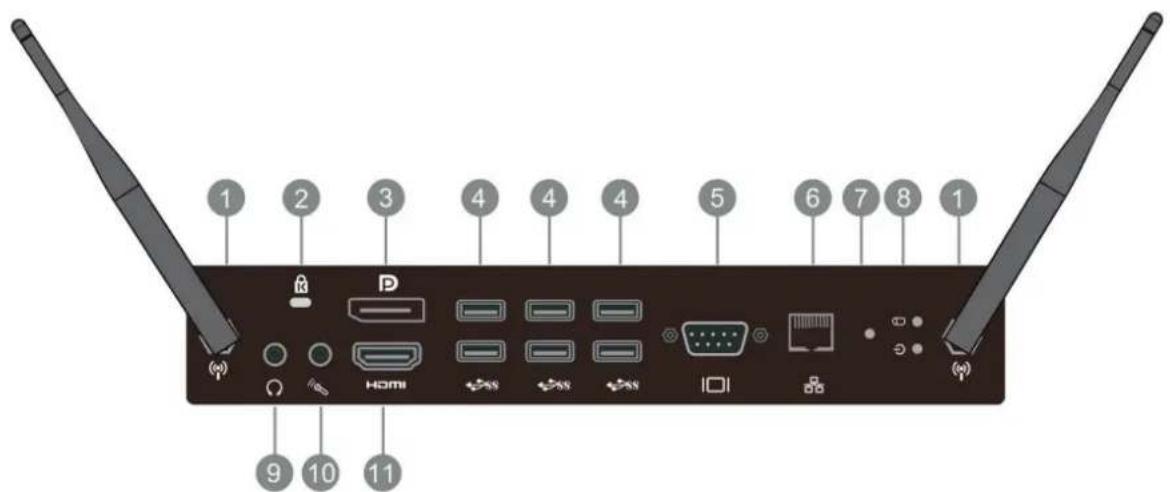

1. Interface
| Élément Description | |
| 1 | Interface antenne Wi-Fi |
| 2 | Verrou antivol |
| 3 | Connexion de l’écran à un connecteur DisplayPort |
| 4 | Interface USB 3.0, connexion à des périphériques USB tels que des disques durs, claviers et souris USB |
| 5 | Connexion de l’écran à un connecteur VGA-IN |
| 6 | Interface connexion Internet RJ45 Standard (10M/100M/1G) (Ce port réseau est uniquement utilisé sur PC) |
| 7 | Récupération du système. L’utilisateur doit appuyer et maintenir le bouton enfoncé puis mettre sous tension l’appareil, l’appareil récupère le système automatiquement, l’utilisateur peut alors relâcher le bouton.Remarque: Tous les réglages repasseront aux valeurs par défaut et toutes les données seront supprimées. |
| 8 | Indicateur lumineux de fonctionnement |
| 9 | Connexion à des écouteurs ou des haut-parleurs |
| 10 | Se connecte à un micro |
| 11 | Connecté à un appareil ayant une fonction d’entrée HDMI |
2. Installation
2-1

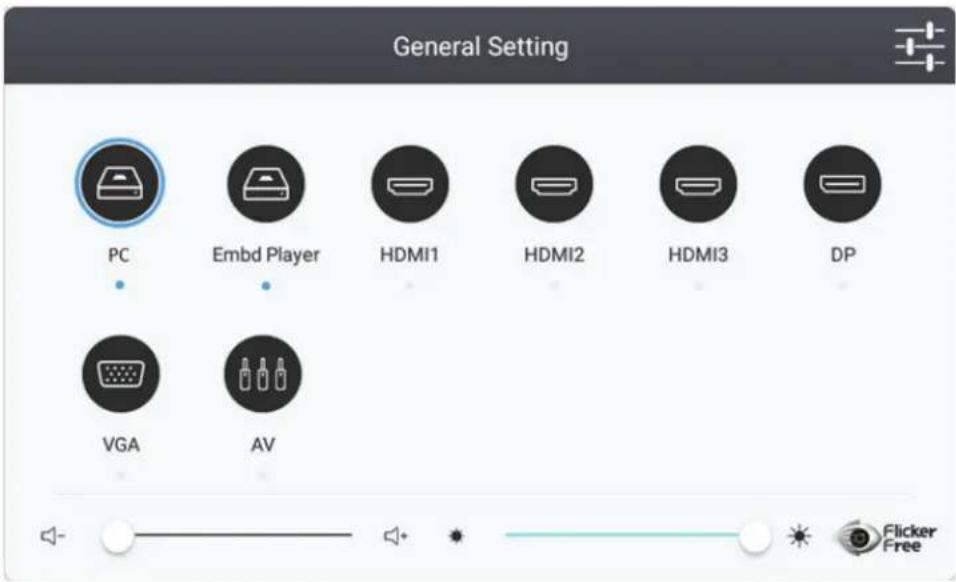

4. Sélection d'entrée
- Appuyez sur la touche INPUT de la télécommande pour faire afficher le menu de réglage de l'entrée, puis appuyez sur la touche DOWN pour accéder au menu de réglage de l'entrée.
- Appuyez sur les touches DOWN, UP, LEFT ou RIGHT pour sélectionner la PC.
- Appuyez sur la touche Entrée de la télécommande ou bien cliquez avec le stylet pour sélectionner la source d'entrée.
-
Appuyez sur la touche EXIT de la télécommande ou bien cliquez avec le stylet sur une zone vide en dehors du menu pour quitter le menu de réglage à l'écran.
-

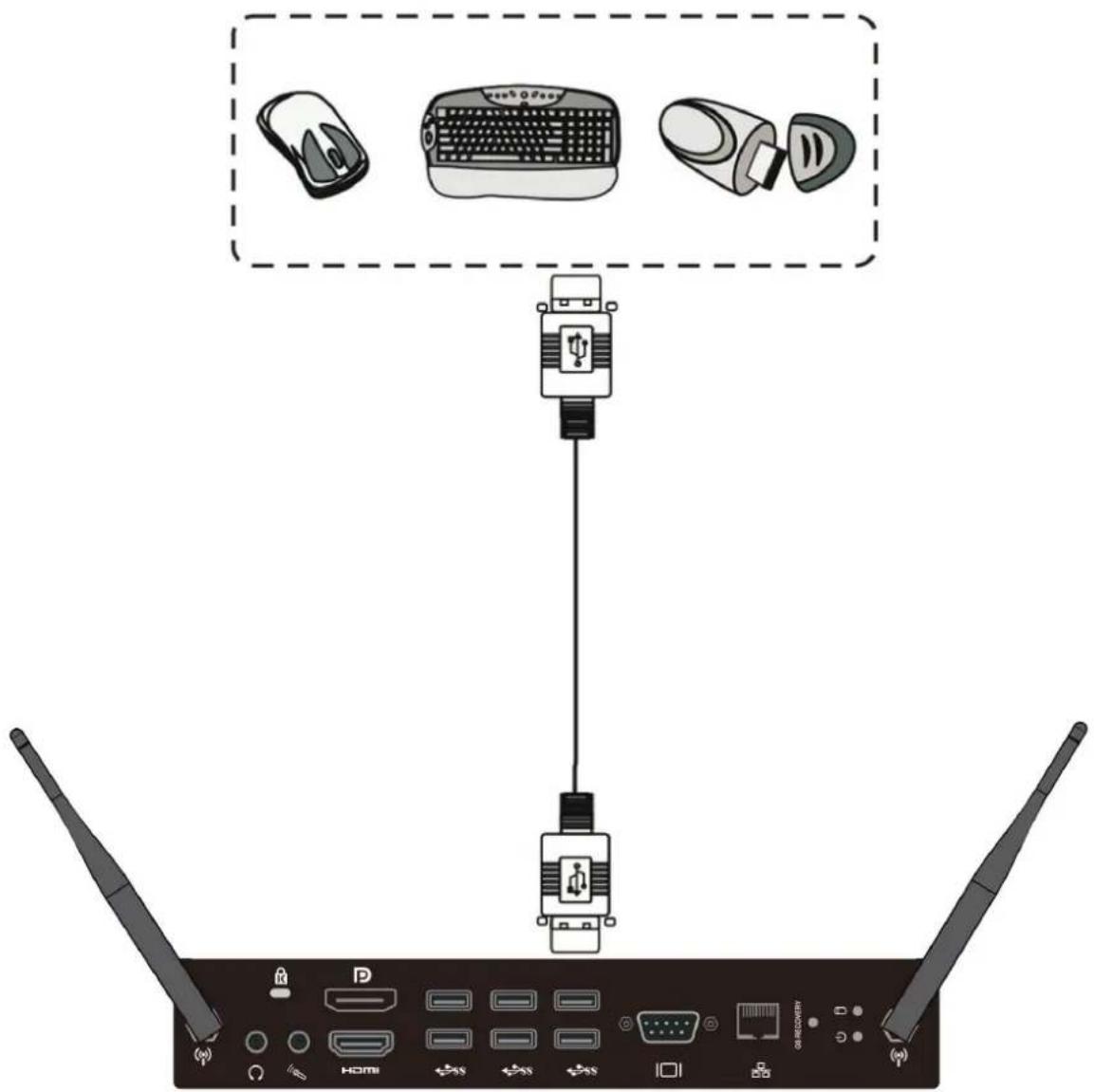

Connexion USB
Guide de démarrage rapide de la solution Intel Unite®

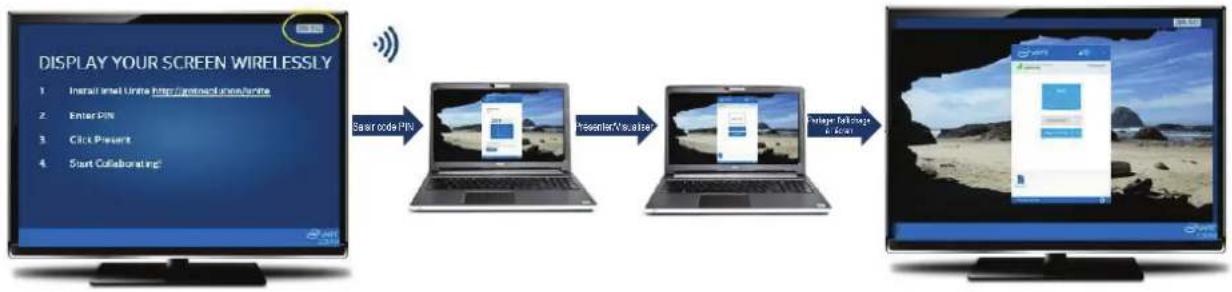

Utilisation de la solution Intel Unite®


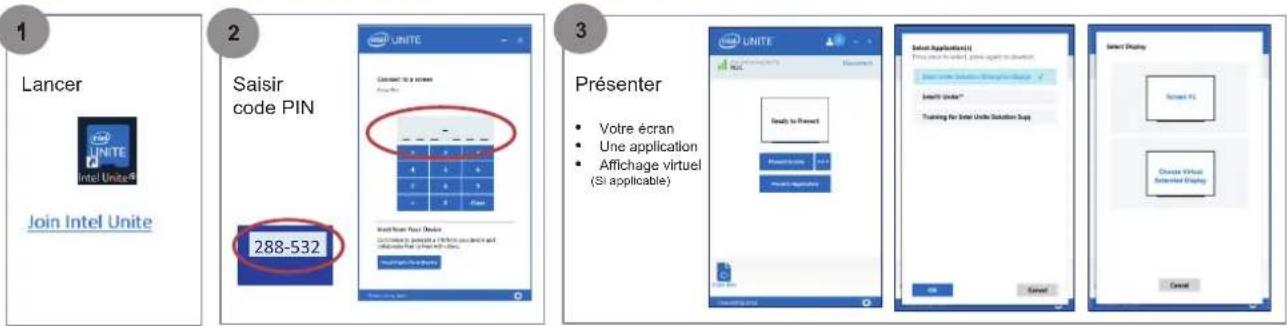

Lancer, Connecter et Présenter avec la solution Intel Unite en 3 étapes

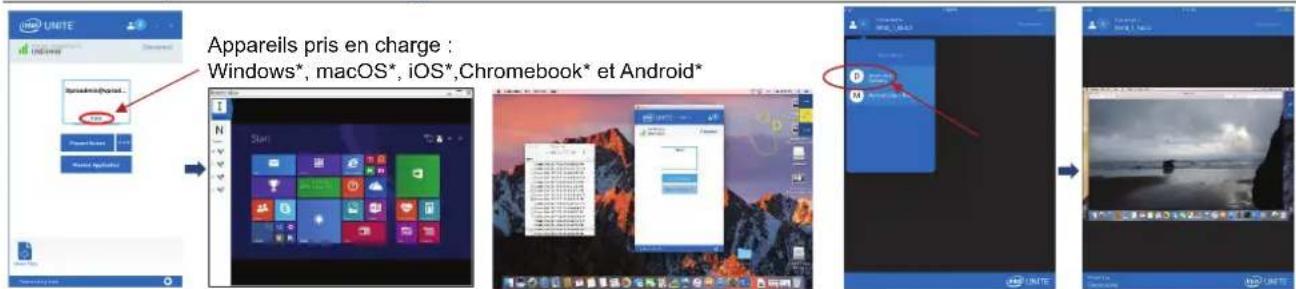

Visualiser une présentation sur votre appareil
Tous les appareils ne sont pas pris en charge sur la version Petites entreprises de l'application Intel Unite®

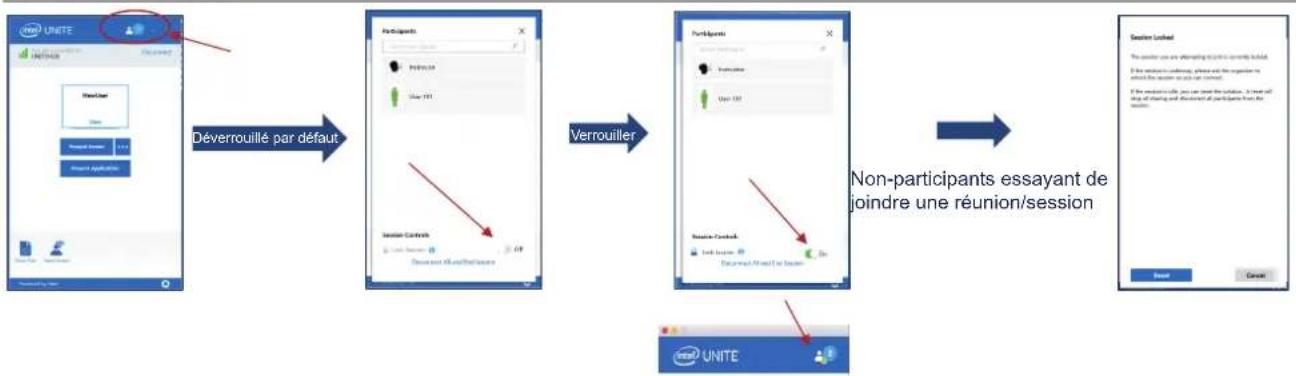

Verrouiller une réunion


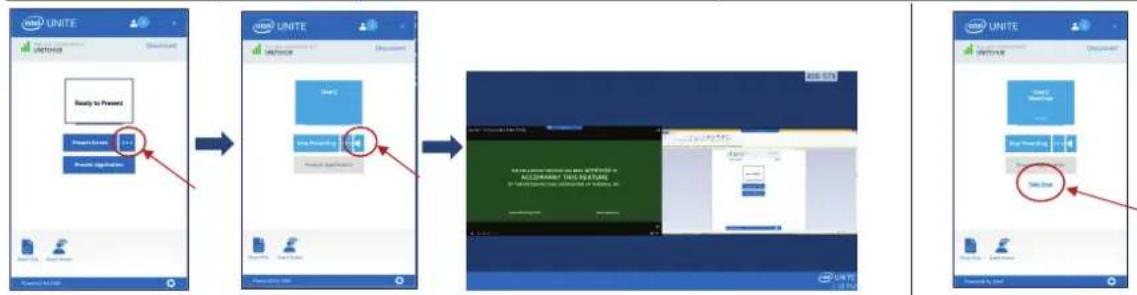

Lire une vidéo avec prise en charge audio Prendre le contrôle d'une présentation

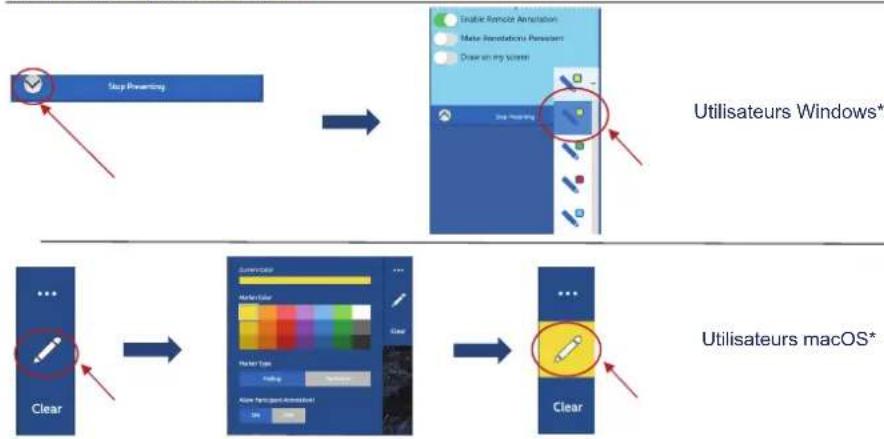

Annoter sur des présentations
Partager des fichiers avec d'autres participants

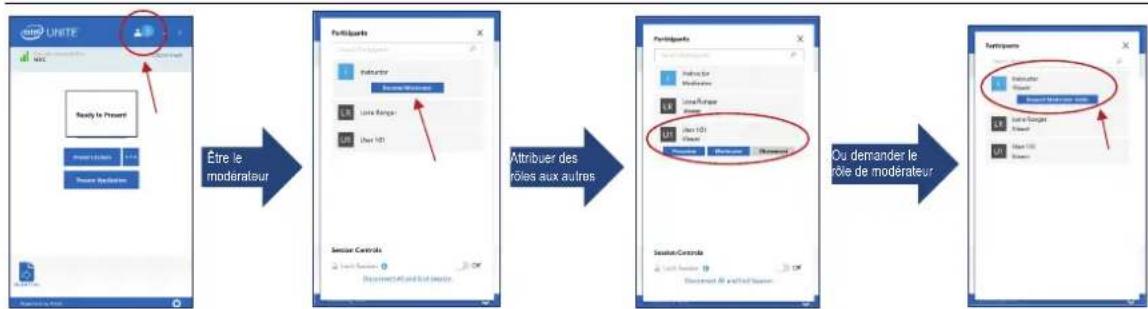

Présentations modérées
La fonction Sessions modérées doit être activée par votre administrateur système. Le « mode Auto-promotion » est présenté ci-dessus.

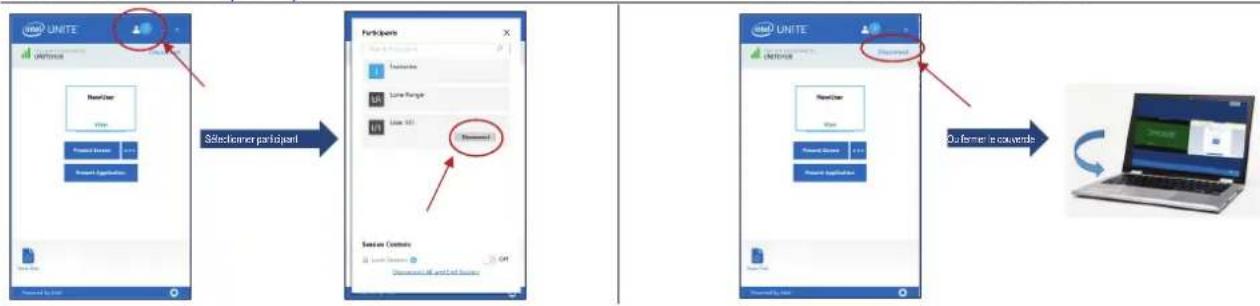

Déconnecter d'autres participants
Déconnecter d'une réunion/session
Copyright © Intel Corporation, 2017. Tous droits réservés.
*Les autres noms et marques peuvent appartenir à d'autres propriétaires.
6. Spécifications
| Ports ES | 1 x Display Port1 x HDMI1 x VGA1 x LAN6 x USB 3.01 x Casque1 x Micro | |
| Alimentation 100 V-240 V CA 50/60 HZ | ||
| Conditions de fonctionnement | Température Humidité Altitude | 32 °F à 113 °F (0 °C à 45 °C)10 % ~ 90 % sans condensation0 mètre à +5000 mètres au-dessus du niveau de la mer |
| Conditions de stockage | Température Humidité Altitude | -4 °F à 140 °F (-20 °C à 60 °C)10 % ~ 90 % sans condensation0 mètre à +5000 mètres au-dessus du niveau de la mer |
| Dimensions Physiques (mm) 246,2 x 265,4 x 32,2 | ||
| Poids Physique (kg) 1,9 | ||
| Consommation électrique 95 W | ||
| Gamme de fréquences et puissance de sortie (Max.) | 2402 à 2480 MHz (BT) 2,0 dBm2402 à 2480 MHz(LE) 3,73 dBm2412 à 2472 MHz 17,41 dBm5150 à 5250 MHz 18,94 dBm5250 à 5350 MHz 18,94 dBm5470 à 5725 MHz 18,94 dBm | |
7. Service clientèle
Pour toute question relative au support technique ou à l'entretien du produit, reportezvous au tableau ci-après ou contactez votre revendeur.
REMARQUE : vous devrez fournir le numéro de série du produit.
| Pays / Région Site | Internet | T= TéléphoneF= Fax | Courrier électronique |
| France et autres pays francophones en Europe | www.viewsoniceurope.com/fr/ | www.viewsoniceurope.com/fr/support/call-desk/ | service_fr@viewsoniceurope.com |
| Canada www.viewsonic.com | T (Numéro vert)= 1-866-463-4775F= 1-909-468-3757 | service.ca@viewsonic.com | |
| Suisse | www.viewsoniceurope.com/de/ | www.viewsoniceurope.com/de/support/call-desk/ | service_ch@viewsoniceurope.com |
| Belgique (Français) | www.viewsoniceurope.com/fr/ | www.viewsoniceurope.com/fr/support/call-desk/ | service_be@viewsoniceurope.com |
| Luxembourg (Français) | www.viewsoniceurope.com/fr/ | www.viewsoniceurope.com/fr/support/call-desk/ | service_lu@viewsoniceurope.com |
