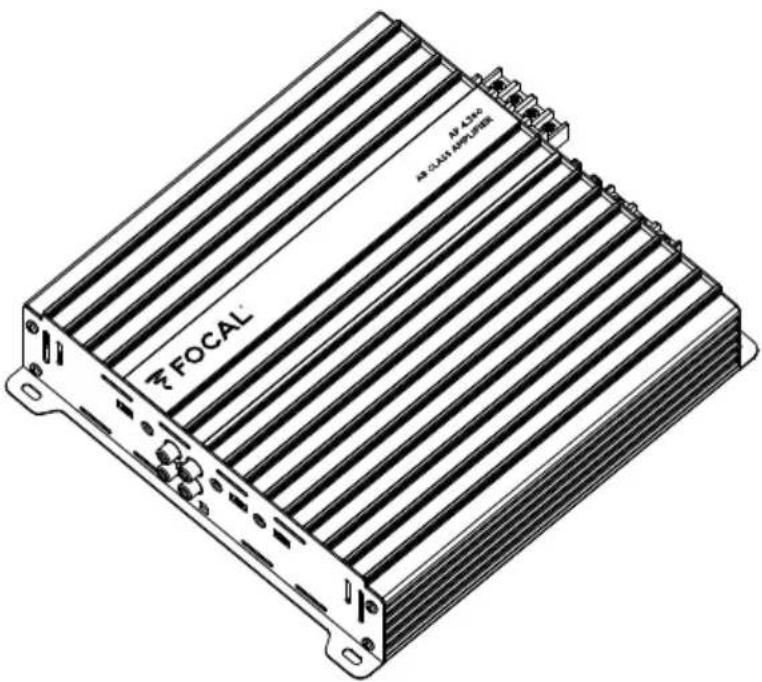

AP 4.380 - Recepteur FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur 4 canaux pour autoradio
Marque	Focal
Modèle	AP 4.380
Puissance de sortie	4 x 80 W RMS sous 4 Ω
Impédance d'entrée	10 kΩ
Réponse en fréquence	20 Hz - 20 kHz (±1 dB)
Rapport signal/bruit	> 90 dB
Taux de distorsion harmonique	< 0,05 %
Alimentation	12 V CC (véhicule)
Consommation maximale	20 A
Fusible	30 A (1 x)
Protections	Court-circuit, surchauffe, surtension, polarité inversée
Dimensions (L x l x H)	280 x 190 x 50 mm
Poids	2,2 kg
Entrées	4 entrées RCA (haut niveau)
Sorties	4 sorties haut-parleurs (bornes à vis)
Réglages	Filtre passe-haut / passe-bas variable (50-500 Hz), sensibilité d'entrée (0,2-6 V)
Refroidissement	Dissipateur thermique à ailettes
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - AP 4.380 FOCAL

Comment brancher l'amplificateur Focal AP 4.380 ?

Branchez l'alimentation 12V sur la borne +12V, la masse sur GND et le signal de commande sur REM. Connectez les entrées RCA à la source audio et les sorties haut-parleurs aux enceintes. Utilisez un fusible de 30A sur le câble d'alimentation.

Quelle est la puissance réelle de l'AP 4.380 ?

La puissance est de 4 x 80 W RMS sous 4 ohms. En pic, elle peut atteindre 4 x 140 W selon la norme CEA-2006.

Comment régler les filtres de l'amplificateur ?

Utilisez les potentiomètres HPF (passe-haut) et LPF (passe-bas) pour couper les fréquences indésirables. Tournez dans le sens horaire pour augmenter la fréquence de coupure. Pour un subwoofer, utilisez le mode LPF vers 80 Hz.

L'amplificateur chauffe beaucoup, est-ce normal ?

Une chaleur modérée est normale. Si la protection thermique s'active, vérifiez que l'amplificateur est bien ventilé (espace de 2 cm autour) et que l'impédance des enceintes est adaptée (2-8 ohms). Évitez de le faire fonctionner à plein volume longtemps.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez le fusible d'alimentation (30A) et le câble REM (doit recevoir 12V lorsque l'autoradio est allumé). Contrôlez les connexions à la batterie et à la masse. Si le voyant de protection est rouge, il y a un court-circuit ou une surchauffe.

Quels haut-parleurs puis-je utiliser avec cet amplificateur ?

L'AP 4.380 accepte des haut-parleurs d'impédance de 2 à 8 ohms. Pour une puissance optimale, utilisez des enceintes de 4 ohms. Évitez les charges inférieures à 2 ohms qui peuvent déclencher la protection.

Comment nettoyer l'amplificateur Focal AP 4.380 ?

Débranchez l'alimentation, puis nettoyez le boîtier avec un chiffon sec et doux. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Pour les connecteurs, un coup de brosse antistatique peut suffire.

Puis-je installer l'amplificateur dans le coffre ?

Oui, mais assurez-vous qu'il soit fixé solidement pour éviter qu'il ne devienne un projectile en cas d'accident. Montez-le sur une surface plane (plancher ou panneau) avec des vis adaptées. Évitez les endroits exposés à l'humidité ou à une température supérieure à 55°C.

Quelle est la consommation électrique de l'AP 4.380 ?

La consommation maximale est d'environ 20 A sous 12 V. Utilisez un câble d'alimentation de section au moins 4 mm² et un fusible de 30 A sur le câble positif près de la batterie.

Comment savoir si l'amplificateur est en protection ?

Le voyant PROTECT (ou un voyant rouge) s'allume. Cela peut être dû à un court-circuit, une surchauffe, une impédance trop basse ou une surtension. Coupez l'alimentation, corrigez le problème et redémarrez.

MODE D'EMPLOI AP 4.380 FOCAL

Démarrage rapide / Quick Start

FOCAL Air 4.5kV Air CLA15 AIR Litter

1. Lire ces instructions.
2. Conserver ces instructions.
3. Tenir compte de toutes les mises en garde.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil à proximité de l'eau.
6. Après avoir déballé le produit, veiller à ne pas laisser l'emballage à portée des enfants. Il présente un risque de suffocation.
7. Ne jamais utiliser des produits chimiques ou détergents abrasifs pour nettoyer l'appareil. Nettoyer uniquement avec un chiffon sec.
8. N'obstruer aucun orifice de ventilation. Installer l'appareil en suivant les instructions du fabricant.
9. Ne pas installer ou entreposer l'amplificateur dans le compartiment moteur ou à proximité d'une source de chaleur.
10. L'appareil ne doit pas être exposé à une température supérieure à 55°C.
11. Veiller à conserver un espace de 2 cm autour de l'appareil afin de permettre les échanges calorifiques.
12. Si le produit dégage de la fumée ou une odeur inhabituelle, couper immédiatement l'alimentation électrique (couper le contact et retirer la clé) et cesser de l'utiliser. Contacter votre revendeur dès que possible.
13. N'activer aucune fonction susceptible de détourner votre attention lors de la conduite du véhicule. Les fonctions ou réglages qui requièrent une attention prolongée ne doivent être exploités qu'à l'arrêt complet du véhicule. Il y a un risque d'accident.
14. Ne pas écouter les enceintes à un niveau sonore élevé de manière à pouvoir entendre les bruits extérieurs lors de la conduite du véhicule.

Symbole de mise en garde. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées et relatives à la manipulation, la mise en œuvre et l'entretien de l'appareil.

1. Utiliser uniquement les accessoires recommandés par le fabricant.

2. Si des cordons ou faisceaux sont fournis, les utiliser de façon adéquate comme mentionné dans la notice sans les substituer, ni les modifier.

3. Si le kit ou faisceau comprend un fusible, ce dernier ne doit être remplacé que par un fusible de même calibre.

4. Ne pas tenter de réparer cet appareil par vos propres moyens. L'ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d'autres risques.

5. Toute tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'appareil tel que la détérioration du câble ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'appareil, l'exposition à la pluie ou à l'humidité, le mauvais fonctionnement ou la chute de l'appareil.

6. Lorsque le remplacement de composants est nécessaire, s'assurer que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à l'exemplaire d'origine. Des composants non-conformes peuvent provoquer incendies, chocs électriques ou autres risques.

7. Après toute intervention ou réparation sur l'appareil, demander au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.

8. Si un caisson de basses est installé dans le véhicule, il est primordial de le sécuriser en le fixant fermement. Nous recommandons de fixer le caisson au plancher ou au châssis du véhicule par sécurité. S'il n'est pas fixé correctement, il pourrait être un projectile en cas d'accident. C'est d'autant plus important si le caisson est installé dans une voiture à hayon, un break, un véhicule utilitaire ou un van.

9. Certains utilisateurs n'ont pas l'autonomie suffisante pour utiliser le produit seuls sans danger. En particulier, les enfants âgés de moins de 14 ans et les personnes présentant certaines déficiencies doivent être impérativement surveillés et/ou accompagnés lors de l'utilisation de l'appareil.

10. Afin d'éviter des dommages auditifs éventuels, ne pas écouter les enceintes à un niveau sonore élevé pendant une longue durée. L'écoute d'enceintes à forte puissance peut endommager l'oreille de l'utilisateur et entraîner des troubles auditifs (surdité temporaire ou définitive, bourdonnements d'oreille, acouphènes, hyperacousie). L'exposition des oreilles à un niveau excessif (supérieur à 85 dB) pendant plus d'une heure peut endommager l'ouïe irréversiblement.

Les modalités d'installation et de fixation des enceintes sur quelque surface qu'elle soit (plancher ou châssis du véhicule) répondent à des conditions et normes d'installation, d'aménagement, de sécurité et de câblage en vigueur applicables aux surfaces et/ou supports concernés. De plus, les produits peuvent vibrer et endommager les supports sur lesquels ils sont fixés. C'est la raison pour laquelle l'opération d'installation doit être effectuée par un professionnel qualifié, connaissant les normes d'installation et de sécurité. Focal ne fournit aucune garantie de destination à un support ou

une installation donnée, la mise en œuvre de l'installation des enceintes relevant du seul client. Focal ne saurait donc être tenue responsable à quelque titre que ce soit en cas d'incident, accident et/ou toute autre conséquence ou dommage de quelque nature qu'il soit lié à l'installation des enceintes.

Conditions de garantie

En cas de problème, s'adresser à votre revendeur Focal.

La garantie légale de conformité pour la France sur tout matériel Focal est de 2 ans à partir de la date d'achat. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d'origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel vous sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en œuvre localement par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.

Símbolo de advertencia. Ce symbole est destiné à prévenir l'utilisateur de la présence d'instructions importantes mentionnées et relatives à la manipulation, la mise en œuvre et l'entretien de l'appareil.

Points de collecte sur www.quefairedemesdechets.fr
