| Caractéristiques techniques | Structure en bois traité, dimensions 3,66 m x 2,74 m, hauteur de la plateforme 1,2 m, capacité de poids jusqu'à 272 kg. |
|---|---|
| Utilisation | Conçu pour les enfants de 3 à 10 ans, idéal pour le jeu en plein air, favorise l'activité physique et la socialisation. |
| Maintenance et réparation | Vérifier régulièrement les fixations, appliquer une protection contre les intempéries chaque année, nettoyer les surfaces en bois pour éviter l'accumulation de saleté. |
| Sécurité | Doit être installé sur une surface plane, supervision des enfants recommandée pendant l'utilisation, respecter les limites de poids. |
| Informations générales | Assemblage requis, instructions fournies, garantie limitée de 1 an, pièces de rechange disponibles. |
FOIRE AUX QUESTIONS - Mount McKinley Backyard Discovery
Téléchargez la notice de votre Jouets au format PDF gratuitement ! Retrouvez votre notice Mount McKinley - Backyard Discovery et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Mount McKinley de la marque Backyard Discovery.
MODE D'EMPLOI Mount McKinley Backyard Discovery

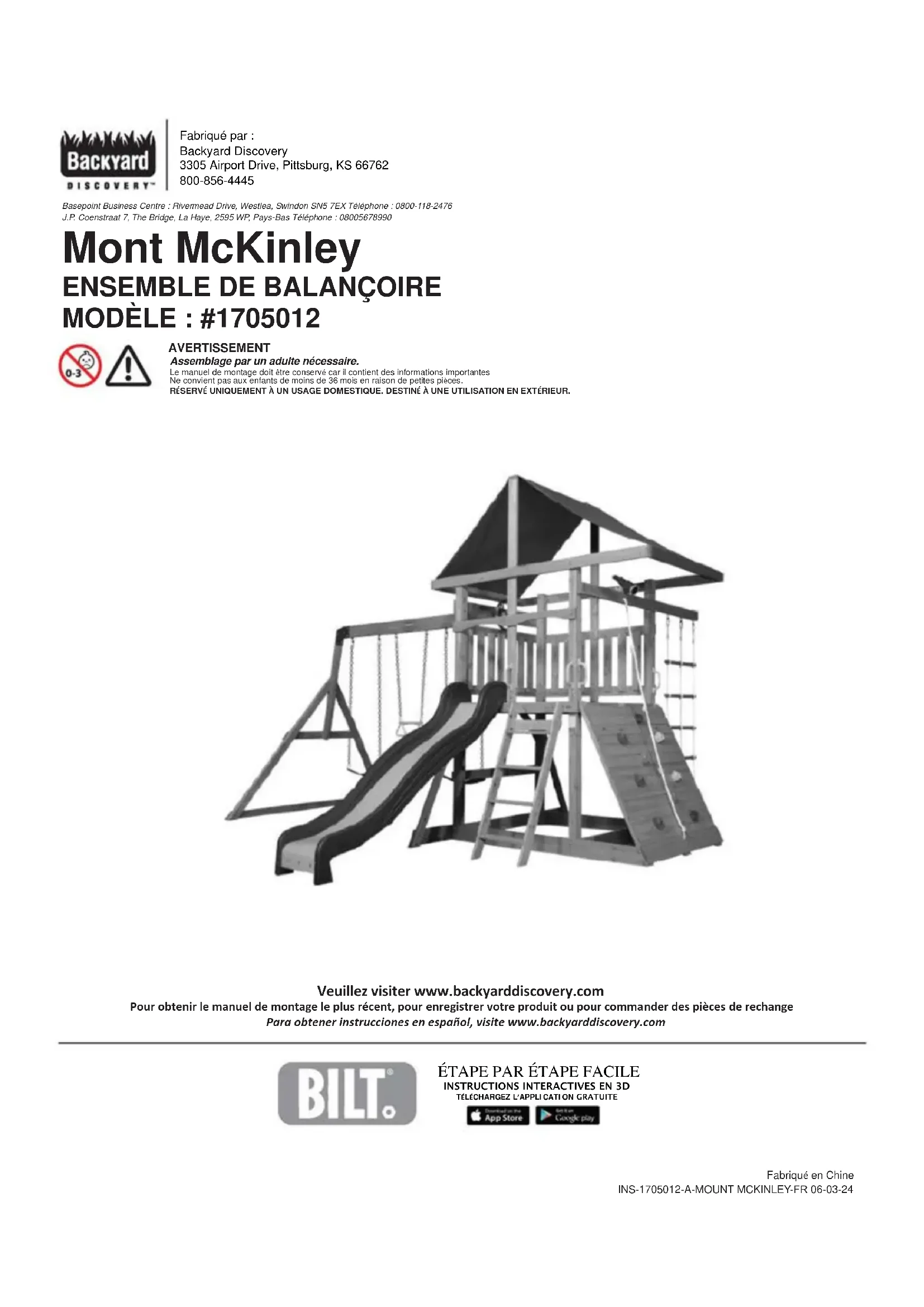

MODÈLE : #1705012 AVERTISSEMENT Assemblage par un adulte nécessaire. Le manuel de montage doit être conservé car il contient des informations importantes Ne convient pas aux enfants de moins de 36 mois en raison de petites pièces. RÉSERVÉ UNIQUEMENT À UN USAGE DOMESTIQUE. DESTINÉ À UNE UTILISATION EN EXTÉRIEUR. Veuillez visiter www.backyarddiscovery.com Pour obtenir le manuel de montage le plus récent, pour enregistrer votre produit ou pour commander des pièces de rechange Para obtener instrucciones en español, visite www.backyarddiscovery.com
Fabriqué en Chine INS-1705012-A-MOUNT MCKINLEY-FR 06-03-24Dimensions de la configuration de base Placez la balançoire sur un terrain plat, à au moins 2 m [6 pi] de toute structure ou obstruction, telle qu’une clôture, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.
Informations générales : Votre ensemble de jeu a été conçu et étudié pour les enfants uniquement et pour un usage résidentiel uniquement. Un maximum de 68 kg (150 lb) par enfant est recommandé pour toutes les activités ludiques conçues pour un usage individuel. Un maximum de 54 kg (120 lb) par enfant est recommandé pour les activités ludiques conçues pour plusieurs enfants. Le nombre maximum d’enfants recommandé pour cette balançoire est de 9. Zone de jeu sécuritaire O.A. 15'-6" O.A. 9'-11" O.A. 6'-4" MAX. CHUTE HAUTEUR
Hauteur de jeu sécuritaire : 15'-11" [4,8 m] Hauteur de chute maximale : 6 pi - 4 1/2 po [1,9 m] Remarques de montage importantes
1) Pendant le montage de l’unité, prenez le temps, avant et après chaque phase, de vous assurer que le fort est à
niveau. Si le fort n’est pas de niveau, le montage sera difficile et il pourrait en résulter un montage incorrect. Des précautions supplémentaires doivent être prises pour vous assurer que les angles du fort soient bien droits.
2) Serrez fermement les boulons, serrez les écrous sur les boulons au ras du tube ou de l’élément.
3) Prêtez une attention particulière aux ÉLÉMENTS NÉCESSAIRES À CHAQUE ÉTAPE. Ils peuvent constituer
une aide précieuse lors du tri de votre bois et de vos pièces de quincaillerie. Le montage sera facilité si les éléments sont triés par phase.
4) Veillez à utiliser les bonnes pièces de quincaillerie aux bonnes étapes. L’utilisation de pièces de quincaillerie
inadéquates peut entraîner un montage incorrect.
5) Chaque fois que vous utilisez un écrou encastré, suivez ces instructions. Placez l’écrou encastré dans le trou
pré-percé. Insérez-le à l’aide d’un marteau. Placez le boulon avec les rondelles du côté opposé. Serrez à la main pour vous assurer que le boulon est dans l’écrou encastré. NE SERREZ PAS TROP.
6) Lisez attentivement les étapes de chaque phase. Les étapes écrites peuvent contenir des informations
importantes non présentées dans les illustrations .Identification des pièces Composants en bois (PAS À L’ÉCHELLE) B1 - POTEAU DU MONTANT - W2A02004 3 po x 3 po x 89 1/2 po (76 x 76 x 2 274) B2 - POTEAU DU MONTANT - W4L07119 3 po x 3 po x 89 1/2 po (76 x 76 x 2 274) B3 - POTEAU DU MONTANT - W4L07120 3 po x 3 po x 89 1/2 po (76 x 76 x 2 274) B4 - POTEAU DU MONTANT - W4L07121 3 po x 3 po x 89 1/2 po (76 x 76 x 2 274)
- ÉTIQUETTE DE CONTRÔLE « A » -
- Tube de télescope - A6P00096-1
Il est essentiel pour faciliter l’assemblage que vous preniez le temps de trier et d’organiser le bois et les pièces de quincaillerie. PIÈCES EN BOIS :
- Organisez les pièces de bois selon le numéro alphanumérique à trois chiffres estampillé sur chaque panneau (ex. P01).
- S’il y a plusieurs panneau avec le même numéro estampillé, empilez ces pièces ensemble.
- Les tampons se trouvent sur la surface plane ou aux extrémités des panneaux.
- Prévoyez beaucoup d'espace - les pièces de bois peuvent prendre beaucoup de place.
- Nous vous recommandons d’avoir une table séparée pour organiser les pièces de quincaillerie.
- Les sacs de pièces de quincaillerie comportent un numéro de pièce alphanumérique à sept chiffres.
- Vous pouvez organiser vos pièces de quincaillerie par numéro de pièce ou les grouper par type de pièce (c.-à-d. boulons, écrous, etc.).
- Lors de l'assemblage, il vous suffit de vous reporter aux quatre derniers chiffres du numéro. BOULON WH 5/16 x 2-1/2PRÉ-ASSEMBLAGE ÉTAPE 2 - OUTILS NÉCESSAIRES Accessoires de la perceuse : tête cruciforme Clés ouvertes de 1/2 po et 9/16 po Clé à cliquet 3/8 po, Douilles standard de 1/2 po et 9/16 po, Douilles profondes de 1/2 po et 9/16 po
Tournevis cruciforme Perceuse sans fil ou Perceuse électrique
Marteau à panne fendue Maillet en caoutchouc - En option
Mètre à ruban Niveau de 24 po ÉquerrePRÉ-ASSEMBLAGE ÉTAPE 3 - CHOISISSEZ VOTRE MÉTHODE D'ASSEMBLAGE Plusieurs types d’instructions de montage vous sont proposés.
