Marque	Artsound
Modèle	SVC6.2T
Type de produit	Contrôleur audio 100 V pour 6 zones
Nombre de zones	6 zones indépendantes
Puissance max. par zone	100 W
Tension de commande prioritaire	24 V DC
Format rack	19 po (2U)
Dimensions (H x L x P)	88 x 483 x 86 mm
Poids	1,86 kg
Couleur	Noir
Type d’entrée	Ligne 100 V
Section de câble recommandée	0,75 mm² à 1,5 mm²
Fonctionnalités principales	Réglage de volume individuel par zone, relais de priorité pour annonces d’urgence
Utilisation	Avec amplificateur 100 V uniquement
Garantie	2 ans à compter de la date de fabrication
Fabricant	House of Music nv, Ronse, Belgique
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou d’humidité.
Sécurité	Respecter la polarité, ne pas dépasser 100 W par zone, ne pas brancher sur un amplificateur basse impédance.
Informations générales	Notice complète et conditions de garantie disponibles sur www.artsound.be

FOIRE AUX QUESTIONS - SVC6.2T Artsound

Comment installer le SVC6.2T ?

Assurez-vous que l'amplificateur 100 V est éteint. Réglez le bouton de la zone au maximum. Respectez la polarité des bornes : reliez les bornes COM et 100 V de l'amplificateur aux entrées 'ground →' et 'IN' du SVC6.2T, puis les enceintes aux bornes 'ground →' et 'OUT' pour chaque zone. Allumez l'amplificateur et augmentez lentement le volume.

Puis-je utiliser un amplificateur basse impédance ?

Non, le SVC6.2T est conçu exclusivement pour les amplificateurs 100 V. Ne le branchez pas sur un amplificateur à basse impédance.

Quelle est la puissance maximale par zone ?

La puissance maximale est de 100 W par zone. Ne dépassez pas cette limite.

Comment raccorder les enceintes ?

Dénudez 2 mm d'isolant du câble. Branchez les fils en vissant les bornes. Reliez la borne 'ground →' à la masse et la borne 'OUT' au signal de l'enceinte. Respectez la polarité.

Que faire en cas de panne ?

Vérifiez d'abord les branchements et la polarité. Si le problème persiste, consultez la notice complète sur www.artsound.be ou contactez le service après-vente. La garantie de 2 ans couvre les défauts de fabrication.

Comment fonctionne le relais prioritaire 24 V ?

Chaque atténuateur possède un relai de rétablissement de niveau (24 V DC). Lorsqu'une tension 24 V est appliquée, le volume est forcé au maximum, permettant d'entendre des annonces importantes même si l'atténuateur est à 0.

Quel type de câble utiliser ?

Utilisez un câble d'enceinte de section comprise entre 0,75 mm² et 1,5 mm².

Quelles sont les dimensions pour intégration en rack ?

Le SVC6.2T occupe 2U (88 mm de hauteur) et sa largeur est de 483 mm (19 pouces). La profondeur est de 86 mm. Il pèse 1,86 kg.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date de fabrication. Elle se limite à la réparation ou à l'échange du matériel défectueux en cas d'utilisation normale.

Où trouver la notice complète ?

La notice est disponible gratuitement en téléchargement PDF sur notice-facile.com et sur le site du fabricant www.artsound.be.

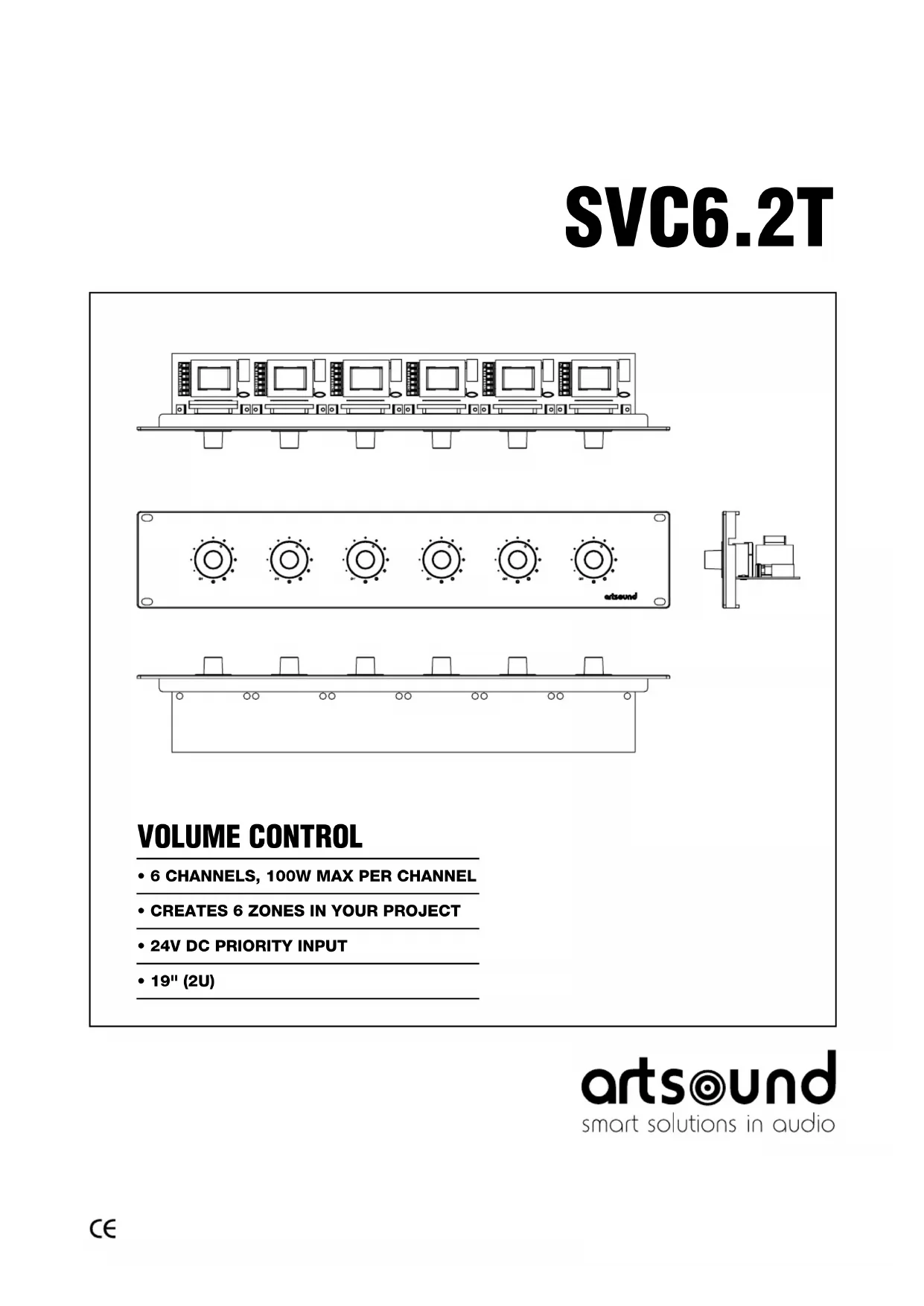

MODE D'EMPLOI SVC6.2T Artsound

La marque commerciale ARTSOUND® et tous les produits mis au point avec ce libellé sont des brevets déposés qui appartiennent à NV House of Music. Tous droits réservés. En raison de la mise au point et de la mise à jour constantes des produits, notre société se réserve le droit de modifier et repenser nos produits sans avis préalable.

PROPERTY RIGHTS INFORMATION

Merci d'avoir acheté ce produit ArtSound. Veuillez lire attentivement ces instructions et les conserver.

INTRODUCTION

Le SVC6.2T relié à un amplificateur 100V, permet de créer 6 zones différentes de volume (100W maximum par canal). Les boutons en façade permettent de régler séparément ou d'éteindre complètement le volume de chaque zone. Chaque canal possède de son propre relai de rétablissement de niveau (24V DC). L'appareil est prévu pour s'intégrer dans un rack 19'.

INSTALLATION

AMPLIFICATION

Le SVC6.2T a été conçu pour être utilisé avec un amplificateur 100V. La puissance nominale maximale est de 100W par atténuateur.

IMPORTANT

Ne branchez pas le SVC6.2T sur un amplificateur à basse impédance.

UTILISATION

1. Veillez à ce que l'amplificateur 100V soit éteint.
2. Réglez le bouton de la zone sur laquelle vous voulez brancher les enceintes au maximum.
3. Respectez la polarité des bornes comme illustré (fig. 1).
4. Allumez l'amplificateur et choisissez une source.
5. Augmentez lentement le volume de l'amplificateur jusqu'au niveau souhaité.
6. Le SVC6.2T permet de régler le volume pour chaque zone afin de définir des accents précis.
7. Attention à ne pas dépasser la puissance maximale de 100W par zone.

TYPE DE CÂBLE D'ENCEINTES

Nous conseillons d'utiliser un câble de section de 0,75 mm à 1,5 mm.

PRÉVENTION DES INTERFÉRENCES

Lorsque vous connectez les câbles, laissez quelques centimètres entre le SVC6.2T et les câbles existants (p.ex. électricité).

Dear Customer,

a. Retirez au préalable 2 mm d'isolant du câble avant de le brancher. Les câbles peuvent être branchés en vissant les bornes.
b. Reliez les bornes COM et 100V de l'amplificateur sur les entrées "ground →" et "IN" du SVC6.2T
c. Reliez les enceintes par zone aux bornes "ground →" et "OUT" du SVC6.2T
d. Les relais prioritaires d'urgence de chaque atténuateur peuvent être activés par une tension 24V. Ainsi, les annonces importantes sont audibles par l'installation PA même si l'atténuateur est sur la position 0.
e. Veillez à respecter la polarité des connexions.

SVC6.2T CONNECTIONS

Deux ans de garantie à partir de la date de fabrication. La garantie se limite à la réparation ou à l'échange du matériel défectueux, pour autant que sa défaillance soit la conséquence d'une utilisation normale et que l'appareil n'ait pas été endommagé. Artsound décline toute responsabilité à l'égard d'autres frais éventuels associés à la défaillance (p.ex. frais de transport). Pour plus d'informations, reportez-vous à nos conditions générales de vente.

CARACTÉRISTIQUES TECHNIQUES

SVC6.2T

• réglage de volume 100V pour 6 zones
  • 100W puissance max. par canal
  • 24V DC relai de rétablissement
• 88 h x 483 l x 86 p mm - 2u (19")
  • 1,86 kg
• noir

WARRANTY CONDITIONS

complète sur www.artsound.be

House of Music nv

Ronse, Belgium

www.artsound.be
