Type de produit	Cultivateur
Marque	RYOBI
Modele	ACTIL03
Fonctions principales	Preparation du sol, aeration, desherbage
Alimentation	Electrique (sur secteur)
Puissance nominale	500 W
Longueur	Environ 90 cm
Largeur de travail	Environ 25 cm
Poids	Environ 6 kg
Vitesse de rotation	Variable selon modele
Securite	Porter des gants epais, protection oculaire, verifier la compatibilite avant usage
Entretien et nettoyage	Nettoyer apres chaque usage, remplacer les dents usees, lubrifier l'arbre
Pieces detachees	Assemblage de dents gauche (L) et droite (R), goupilles de securite, pinces d'attelage
Reparabilite	Apporter dans un centre de service agree pour toute reparation
Informations generales	Lire attentivement la notice avant utilisation, conserver les instructions

FOIRE AUX QUESTIONS - ACTIL03 RYOBI

Comment installer ou retirer les dents du cultivateur ?

Pour retirer les dents, inclinez l'outil vers l'avant et soulevez le clapet anti-salissure. Utilisez des gants epais pour proteger vos mains. Les assemblages de dents gauche (marque L) et droite (marque R) doivent etre installes du bon cote. Alignez les trous des dents avec ceux de l'arbre, inserez les goupilles de securite et fixez avec les pinces d'attelage.

Comment savoir si les dents sont installees du bon cote ?

Depuis l'arriere du cultivateur, l'ensemble de dents gauche est marque L et l'ensemble droit est marque R. Si les trous ne s'alignent pas apres installation, inversez les positions des assemblages.

Quelles precautions de securite dois-je prendre ?

Portez toujours des gants epais et une protection oculaire. Assurez-vous que l'accessoire est compatible et correctement installe avant utilisation. Si une piece est endommagee ou manquante, ne pas utiliser et apporter a un centre de service.

Puis-je utiliser cet accessoire avec n'importe quelle perceuse ?

Verifiez la compatibilite de l'accessoire avec votre outil. Le manuel recommande de s'assurer que l'accessoire est compatible avant l'installation. Si vous n'etes pas sur, contactez un centre de service agree.

Comment entretenir le cultivateur ?

Apres chaque usage, nettoyez les dents et l'arbre. Verifiez l'usure des dents et remplacez-les si necessaire. Rangez l'outil dans un endroit sec. Consultez la notice pour les instructions de lubrification.

Ou puis-je trouver des pieces de rechange ?

Les pieces detachees comme les assemblages de dents, les goupilles de securite et les pinces d'attelage sont disponibles aupres des revendeurs agrees ou centres de service RYOBI.

Que faire si une dent est cassee ?

Ne pas utiliser le cultivateur avec une dent cassee. Retirez l'assemblage concerne et remplacez-le par un neuf. Suivez les instructions du manuel pour le remplacement.

Cet accessoire est-il adapte aux sols durs ?

Le cultivateur est concu pour les sols meubles ou prepares. Pour les sols durs, il est conseille de les humidifier ou de les labourer avant. Utilisez l'outil a faible vitesse pour eviter de surcharger le moteur.

Comment nettoyer le clapet anti-salissure ?

Apres utilisation, soulevez le clapet et essuyez les debris avec un chiffon humide. Ne pas utiliser de produits abrasifs. Assurez-vous que le clapet fonctionne librement avant la prochaine utilisation.

Puis-je utiliser le cultivateur sans les panneaux lateraux ?

Les panneaux lateraux sont facultatifs. Si installes, retirez-les pour acceder a l'arbre des dents lors du remplacement. Vous pouvez les laisser en place pour une utilisation normale.

MODE D'EMPLOI ACTIL03 RYOBI

Pour réduire les risques de blessure, l'utilisateur doit lire et comprendre le manuel d'utilisation de cultivateur avant d'employer cet accessoire. Conserver ces instructions. Les consulter fréquemment et les utiliser pour instruire les autres utilisateurs. Si cet produit est prêté, il doit être accompagné de ces instructions.

AVERTISSEMENT :

S'assurer que l'accessoire est compatible et qu'il est bien installé avant de l'utiliser. Ne pas utiliser cet accessoire si une pièce est endommagée ou manquante. Si vous n'êtes pas à l'aise de vous acquitter de l'une des fonctions décrites dans les présentes directives, veuillez apporter votre unité à un centre de service qualifié.

AVERTISSEMENT :

Protégez toujours vos mains en portant des gants épais ou en enveloppant les bords tranchants de les dents avec des chiffons ou d'autre matériau quand vous installez ou retirez les dents. Contact avec les dents résulter en des blessures graves.

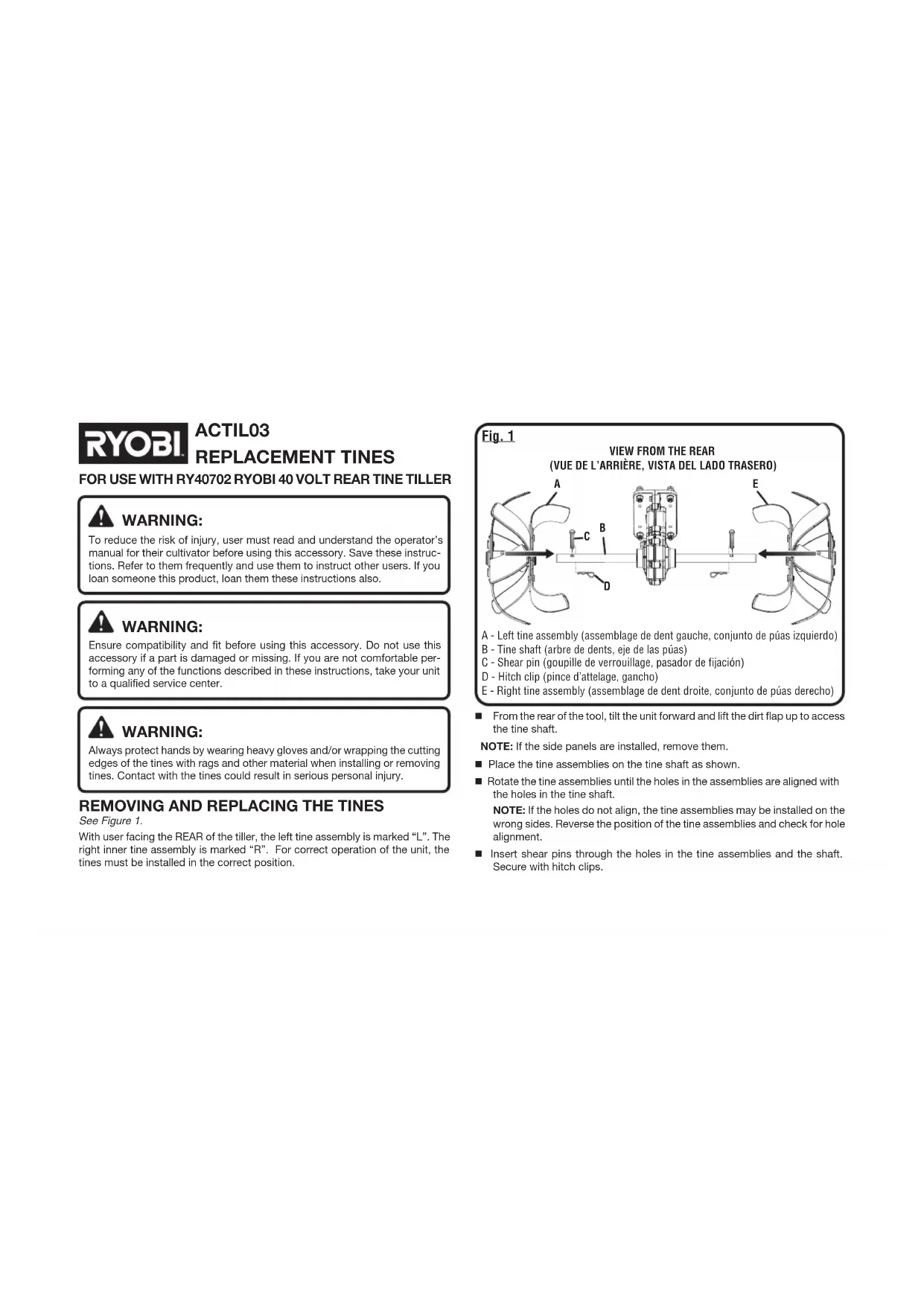

RETRAIT ET REMPLACEMENT LES DENTS

Voir la figure 1.

Lorsque l'utilisateur fait face à l'ARRIÈRE du cultivateur, l'ensemble de dents gauche est marqué « L ». L'ensemble de la dent intérieure droite est marqué « R ». Pour une utilisation correcte de l'appareil, les dents doivent être installées dans la bonne position.

Depuis l'arrière de l'outil, incliner l'unité vers l'avant et soulever le clapet anti-salissure pour accéder à l'arbre des dents.
NOTE : Si les panneaux latéraux sont installés, retirez-les.
- Placer les assemblages de dents intérieurs sur l'axe des dents comme indiquee.
■ Tourner les assemblages de dents jusqu'à ce que leurs trous s'alignent sur ceux de l'axe des dents. NOTE : Si les trous ne sont pas alignés, les ensembles de dents peuvent être installés du mauvais côté. Inverser la position des ensembles de dents et vérifier l'alignement des trous.
Insérer les goupilles de sécurité dans les trous des ensembles de dents et de l'arbre. Les fixer avec les pinces d'attelage.
