Marque	RYOBI
Modèle	A122AD1
Catégorie	Perceuse
Type d'alimentation	Sans fil (batterie lithium-ion)
Tension nominale	18 V
Capacité de perçage (bois)	25 mm
Capacité de perçage (métal)	10 mm
Capacité de perçage (maçonnerie)	8 mm
Vitesse à vide (variable)	0-600 tr/min (basse) / 0-1800 tr/min (haute)
Nombre de vitesses	2
Mandrin	Sans clé, 13 mm
Couple maximal	35 Nm
Poids (sans batterie)	1,4 kg
Longueur	210 mm
Hauteur	200 mm
Largeur	55 mm
Poignée auxiliaire	Oui, amovible
Éclairage LED	Oui
Sécurité	Frein de mandrin, blocage de l'arbre
Entretien	Nettoyer régulièrement les fentes d'aération ; stocker dans un endroit sec
Garantie	3 ans

FOIRE AUX QUESTIONS - A122AD1 RYOBI

Comment installer la batterie sur la perceuse RYOBI A122AD1 ?

Alignez la batterie avec le logement sur la poignée et poussez-la jusqu'à ce qu'elle s'enclenche. Assurez-vous d'entendre un clic indiquant un verrouillage correct.

Comment régler la vitesse de rotation ?

Utilisez le sélecteur de vitesse situé sur le dessus de la perceuse. Position 1 pour basse vitesse (0-600 tr/min) adaptée au vissage, position 2 pour haute vitesse (0-1800 tr/min) pour le perçage.

Comment changer le mandrin ?

Insérez une clé Allen (non fournie) dans la vis intérieure du mandrin, desserrez en tournant dans le sens horaire, puis dévissez le mandrin à la main. Pour le remonter, inversez l'opération.

Que faire si la perceuse ne démarre pas ?

Vérifiez que la batterie est chargée et correctement insérée. Assurez-vous que le blocage d'arbre n'est pas enclenché. Si le problème persiste, contactez le service client RYOBI.

Comment utiliser le mode percussion ?

Pour percer dans la maçonnerie, tournez la bague de sélection sur le symbole du marteau. La fonction percussion s'active alors pour faciliter le perçage dans le béton ou la brique.

Quel type d'embouts puis-je utiliser ?

Utilisez des embouts hexagonaux de 1/4 pouce pour le vissage, et des forets à queue cylindrique jusqu'à 13 mm de diamètre pour le perçage.

Comment nettoyer la perceuse après utilisation ?

Débranchez la batterie. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Nettoyez les fentes d'aération avec une brosse douce. Ne jamais utiliser d'eau ou de produits chimiques.

Comment remplacer les charbons (balais) ?

Les charbons sont à remplacer lorsqu'ils sont usés (moins de 5 mm). Dévissez les capuchons latéraux, retirez les charbons usés et insérez les neufs. Remettez les capuchons en place.

La perceuse chauffe-t-elle normalement ?

Une légère chaleur est normale en utilisation intensive. Si elle devient très chaude, arrêtez-la et laissez-la refroidir. Vérifiez que les fentes d'aération ne sont pas obstruées.

Où trouver des pièces détachées pour le modèle A122AD1 ?

Les pièces détachées sont disponibles auprès des revendeurs agréés RYOBI ou sur le site officiel. Vous pouvez aussi commander en ligne via notice-facile.com.

MODE D'EMPLOI A122AD1 RYOBI

A - Drum not fully seated on spindle (tambour n'est pas complètement inséré sur la broche, tambor no colocado correctamente en el husillo)
B - Gaps between front and rear of tool (espaces entre l'avant et l'arrière de l'outil, espacios entre la parte delantera y la parte trasera de la herramienta)

Fig. 2 Fig. 4

Pour le dégorgeoir de tuyauterie P4002 RYOBI uniquement.

AVERTISSEMENT

Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le manuel d'utilisation du dégorgeoir pour tuyauterie ainsi que cette feuille d'instruction. Toujours porter une protection oculaire certifiée conforme à la norme ANSI Z87.1. S'assurer que l'accessoire est compatible et qu'il est bien installé avant de l'utiliser. Ne pas utiliser cet accessoire si des pièces sont endommagées ou manquantes.

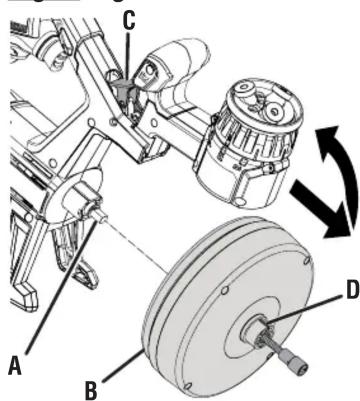

INSTALLATION DU TAMBOUR

Voir les figures 1 et 2.

Enlever le bloc-piles ou débrancher l'outil de sa source d'alimentation.
■ Tenir le câble et tirer sur le collier.
■ Retirer le bout de furet en le glissant de l'encoche en T dans le collier.
- Tirer sur le collier de sélection du sens d'alimentation et le tourner en position neutre (N).
NOTE : Laisser le collier de sélection du sens sorti. Ne pas le pousser à l'intérieur pour verrouiller le collier.
- Tirer sur le loquet du tambour pour déverrouiller la partie avant de l'outil.
■ Tenir le tambour pour l'empêcher de tomber, puis déplacer la partie avant de l'outil vers l'avant (en l'éloignant du tambour) et la faire pivoter vers le haut.
- Tirer le câble dans le collier de sélection du sens d'alimentation et dans l'ancien tambour.

■ Retirer l'ancien tambour de la broche et le retirer de l'outil.
■ Placer le nouveau tambour sur la broche.
■ Passer le câble pour le nouveau tambour dans le collier de sélection du sens d'alimentation et vers l'avant de l'outil.
NOTE : Il devrait y avoir un tampon en caoutchouc dans l'une des deux fentes situées près du câble. Avant de fixer le tambour, vérifier que le tampon se trouve bien dans l'une des fentes.
■ Pencher la partie avant de l'outil vers le bas et la glisser en place (vers le tambour).
■ Pousser le loquet du tambour vers le bas pour verrouiller la partie avant de l'outil en place.
S'assurer que le loquet, le tambour et la partie avant de l'outil sont bien en place avant d'utiliser l'outil.

AVERTISSEMENT

Une fois assemblé correctement, le tambour doit être inséré complètement sur le mandrin, la partie avant de l'outil doit être abaissée complètement et bien fixée, et il ne doit y avoir aucun espace entre la partie avant et la partie arrière de l'outil. Le fait d'utiliser un produit qui a été assemblé de façon inadéquate peut entraîner des blessures.

INSTALLER UN BOUT DE FURET

Voir la figure 1.

Enlever le bloc-piles ou débrancher l'outil de sa source d'alimentation.
■ Tenir le câble et tirer sur le collier.
Glisser le bout de furet dans l'encoche en T du câble.
■ Pousser sur le collier pour que le bout s'enclenche bien. S'assurer que le bout est bien fixé.

A122AD1 – REEMPLAZO DEL TAMBOR DE LA BARRENA
