Type de produit	Pistolet à air comprimé (ponceuse vibrante pneumatique)
Marque	Einhell
Modèle	DSW 250
Pression de service admissible	6 bar max
Consommation d'air	env. 170 l/min
Nombre d'oscillations	env. 7000 /min
Surface de ponçage	169 x 92 mm
Diamètre recommandé du tuyau	∅ 9 mm
Qualité de l'air comprimé	Nettoyé et graissé à brouillard d'huile
Puissance du compresseur recommandée	env. 250 l/min (2,2 kW)
Raccord d'air	Raccord enfichable R 1/4"
Alimentation	Air comprimé
Utilisation	Ponçage multiple (bois, métal, etc.)
Entretien	Graissage régulier avec huile spéciale pneumatique
Nettoyage	Nettoyer après chaque utilisation
Sécurité	Porter lunettes de protection et gants
Pièces détachées	Raccord enfichable, feuille abrasive, huile spéciale (réf. 41.383.10)
Réparabilité	Réparations par atelier spécialisé uniquement
Garantie	12 mois
Poids	Environ 1,5 kg (estimation)
Dimensions (L x l x h)	Environ 200 x 170 x 130 mm (estimation)

FOIRE AUX QUESTIONS - DSW 250 EINHELL

Quelle pression d'air utiliser pour le pistolet DSW 250 ?

La pression de service maximale est de 6 bar. Utilisez un réducteur de pression pour régler la pression à 6 bar exactement.

Comment connecter le pistolet à air comprimé ?

Vissez le raccord enfichable fourni (R 1/4") sur le raccord d'air après avoir enroulé le filetage de 2 à 3 couches de bande d'étanchéité.

Quelle huile utiliser pour la lubrification ?

Utilisez de l'huile spéciale pour outils pneumatiques. Référence Einhell : 41.383.10 (500 ml).

Comment lubrifier manuellement l'outil ?

Avant chaque utilisation, versez 3 à 5 gouttes d'huile dans le raccord d'air comprimé. Si l'outil est resté inactif plusieurs jours, mettez 5 à 10 gouttes.

Quel diamètre de tuyau utiliser ?

Le diamètre intérieur recommandé du tuyau est de 9 mm. Un tuyau trop fin ou trop long réduit la puissance.

Quelle est la consommation d'air du DSW 250 ?

La consommation d'air est d'environ 170 l/min. Assurez-vous que votre compresseur fournit au moins 250 l/min.

Puis-je utiliser de l'oxygène ou un gaz inflammable ?

Non, jamais. Utilisez uniquement de l'air comprimé propre et sec. L'oxygène ou les gaz inflammables sont dangereux.

Quels équipements de protection porter ?

Portez des lunettes de protection et des gants lors de l'utilisation. Évitez les vêtements amples.

Comment nettoyer le pistolet après usage ?

Nettoyez soigneusement l'appareil après chaque travail. Assurez-vous que la feuille abrasive est bien serrée. Rangez dans un endroit sec.

Que faire en cas de panne ?

Confiez les réparations à un atelier spécialisé agréé. Utilisez des pièces de rechange d'origine. La garantie est de 12 mois à compter de la date d'achat.

MODE D'EMPLOI DSW 250 EINHELL

F Instructions d'utilisation et d'entretien Ponceuse vibrante pneumatique

avant la première mise en service de la ponceuse vibrante, veuillez lire les instructions et suivre les consignes de service et d'entretien. Conservez ces instructions toujours avec l'appareil.

1. Etendue des fournitures

● 1 Ponceuse vibrante
● 1 Raccord enfichable R 1/4"

2. Caractéristiques techniques

• Pression de service admissible max. 6 bar
  ● Consommation d'air ca 170 l/min.
• Nombre d'oscillations ca. 7000 /min.
  ● Surface de ponçage 169 x 92 mm
  ● Diamètre recommandé du tuyau ∅ 9 mm
  ● Qualité de l'air comprimé: nettoyé et graissé à brouillard d'huile
• Puissance du compresseur Puissance de remplissage du compresseur: env. 250 l/min. ceci correspond à une capacité du moteur de 2,2 kW.
• Valeurs de réglage pour le service: Pression de service réglée sur le réducteur de pression ou sur le réducteur de pression du filtre: 6 bar.

A respecter:

Pendant les travaux avec la ponceuse vibrante, portez les vêtements appropriés, en particulier des lunettes de protection.

Observez les consignes de sécurité.

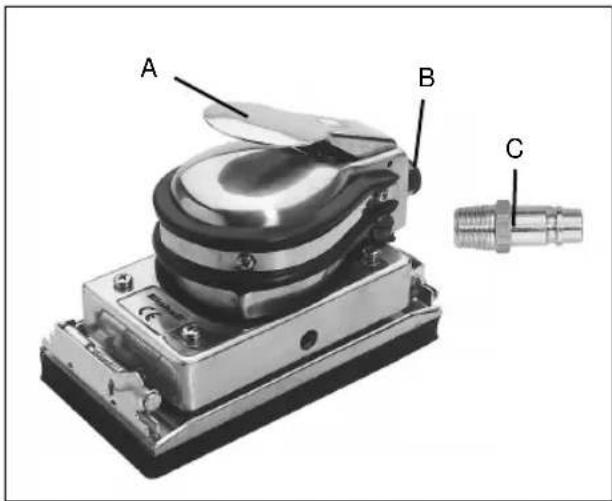

3. Illustration

Pos. Désignation

A Gâchette
B Raccord pour le raccord enfichable
C Raccord enfichable

4. Utilisation conforme aux fins

La ponceuse vibrante est un outil pneumatique à emploi multiple.

L'air s'échappe sur le boîtier, en arrière.

Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés.

A noter:

Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l'appareil.

F

5. Consignes de sécurité

Prenez des précautions appropriées pour protéger votre personne et l'environnement contre des risques d'accident.

• N'employez la ponceuse vibrante que pour le but pour lequel elle a été conçue.
• Assurez-vous que les outils pneumatiques sont hors de portée des enfants.
• Ne travaillez qu'en état de calme et de concentration.
• N'effectuez le raccordement d'air comprimé qu'à l'aide d'un raccord à fermeture rapide.
• L'ajustage de la pression de service ne se fait qu'au moyen d'un réducteur de pression.
• N'utilisez jamais d'oxygène ou de gaz inflammable comme source d'énergie.
• Ne laissez jamais fonctionner la machine à vide.
• Séparez l'appareil de la source d'air comprimé avant tout dépannage et tout travail de maintenance.
• N'employez que des pièces de rechange originales.
• Pendant votre travail avec la ponceuse vibrante, portez les vêtements de protection nécessaires, en particulier des lunettes et des gants de protection.

6. Mise en service

Vissez le raccord enfichable fourni dans le raccord d'air après avoir enroulé le filetage de 2 à 3 couches de bande d'étanchéité.

7. Maintenance et entretien

Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi'qu'un fonctionnement sans défaillance. Avant de commencer le travail, vérifiez que la feuille abrasive est bien serrée. Nettoyez à fond l'appareil immédiatement après le travail.

Un graissage régulier est la condition préalable pour un fonctionnement irréprochable et durable de votre ponceuse vibrante. N'utilisez que de l'huile spéciale de machine.

Vous avez plusieurs possibilités pour le graissage:

7.1 à l'aide d'un graisseur à brouillard d'huile Un graisseur à brouillard d'huile est inclus dans l'unité d'entretien complète qui est fixée au compresseur.

7.2 manuel

Si votre appareil ne dispose ni d'une unité d'entretien ni d'un graisseur de ligne, on devra mettre 3 à 5 gouttes d'huile dans le raccord d'air comprimé avant chaque mise en service de l'outil pneumatique. Si l'outil pneumatique était hors service pendant quelque jours, vous devriez mettre 5 à 10 gouttes d'huile dans le raccord d'air comprimé avant la mise en circuit.

Ne conservez votre outil pneumatique que dans des locaux secs.

Accessoires

Huile spéciale pour outils pneumatiques: 500 ml Art.No.: 41.383.10

• Pièces usées
• Dommages causés par une pression de service inadmissible.
• Dommages causés par un air comprimé non-conditionné.
• Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.

Geachte Klant,

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
