MODE D'EMPLOI DRS 200 EINHELL

avant la première mise en service de la visseuse à cliquet pneumatique, veuillez lire les instructions et suivre les consignes de service et d'entretien. Conservez ces instructions toujours avec l'appareil.

1. Etendue des fournitures

●1 Visseuse à cliquet 1/2"
●1 Raccord enfichable 1/4"

2. Caractéristiques techniques

●Couple de desserrage max. 61 Nm
●Domaine de fonctionnement(taille max. du filetage) M10
●Pression de service admissible max. 6 bar
●Emissions de bruit selon DIN 45 635, partie 20
●Niveau de puissanceacoustique L_WA/max. C	103 dB(A)

●Valeur d'émission du poste de travail L_PA/max .

93 dB(A)

●Niveau de pression acoustiqueà impulsions max. agissant sur la surface demesure L_PA/Max . 1 m 90 dB(A)

●Vibration (sous charge) 3,1 m/s selon DIN EN 28662 Partie 1 ou E DIN ISO 8662 Partie 7

2

●Prise carrée 1/2 pouce

●Consommation d'air env. 113 l/min.

●Prise carrée 1/2"

●Diamètre intérieur recommandédu tuyau ∅ 9 mm

●Qualité d'air comprimé: nettoyé et graissé à brouillard d'huile

●Alimentation en air:par une unité d'entretien avec réducteur de pression du filtre et graisseur à brouillard d'huile

●Puissance du compresseur:

Compresseur avec une puissance de remplissage d'env. 250 l/min., ceci correspond à une capacité du moteur de 2,2 kW.

●Valeurs de réglage pour le réglée sur le service:Pression de service réducteur de pression ou surle réducteur de pression du filtre: 6 bar

Pendant les travaux avec la visseuse à cliquet, portez des vêtements de protection appropriés. Observez les consignes de sécurité.

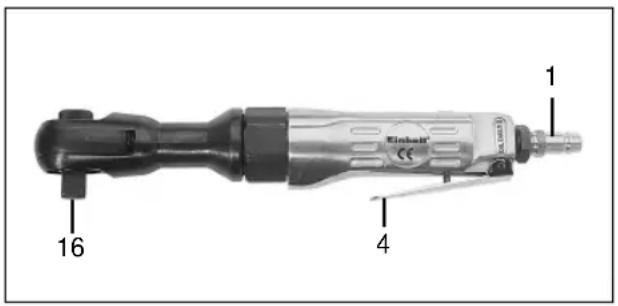

1. Illustration


1 Raccord enfichable pour le raccord d'air comprimé
4 Gâchette
16 Tête à cliquet

4. Utilisation conforme aux fins

La visseuse à cliquet est un appareil pneumatique pratique aussi bien utilisé dans le domaine du bricolage domestique que dans les garages. Elle se prête p.ex. au vissage et dévissage d'unions vissées dans le domaine automobile (montage de pneus p.ex.) ainsi que dans l'agriculture.

Lors du serrage de vis et d'écrous, respectez les couples de serrage nécessaires. Utilisez éventuellement une clé dynamométrique.

Selon DIN, les douilles et les rallonges sont munies d'une goupille de sécurité et et d'un anneau élastique d'arrêt. Les douilles peuvent être changées facilement et vite. Le raccordement de l'air comprimé s'effectue par un raccord enfichable et un raccord à fermeture rapide.

Ne faire effectuer réparations et maintenance que dans des ateliers spécialisés autorisés.

A noter:

Un diamètre intérieur insuffisant du tuyau et une conduite trop longue, provoquent une perte de puissance de l'appareil.

5. Consignes de sécurité

Prenez des précautions appropriées pour protéger votre personne et l'environnement contre des risques d'accident.

• N'employez la visseuse à cliquet qu'à bonne escient.
• Assurez-vous que les outils pneumatiques sont hors de portée des enfants.
• Ne travaillez qu'en état de calme et de concentration.

- N'effectuez le raccordement d'air comprimé qu'à l'aide d'un raccord à fermeture rapide.

- L'ajustage de la pression de service ne se fait qu'au moyen d'un réducteur de pression.

- N'utilisez jamais d'oxygène ou de gaz inflammable comme source d'énergie.

- Séparez l'appareil de la source d'air comprimé avant tout dépannage et tout travail de maintenance.

- N'employez que des pièces de rechange originales.

- Ne laissez jamais fonctionner la machine à vide.

- Pendant votre travail avec la visseuse à cliquet, portez les vêtements de protection nécessaires.

- Portez un casque anti-bruit et des gants de protection!

6. Mise en service

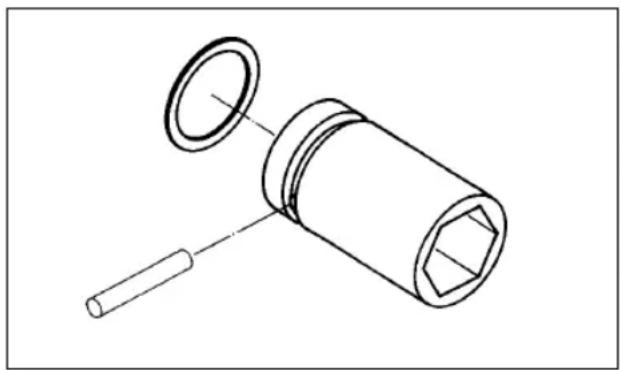

Vissez le raccord enfichable fourni dans le raccord d'air après avoir enroulé le filetage de 2 à 3 couches de bande d'étanchéité. Mettez la douille nécessaire sur la prise carrée (16) et bloquez-la à l'aide de la goupille de sécurité et de l'anneau élastique d'arrêt (fig.). Réglez le sens de rotation correct sur le boulon de renvoi.

R = rotation vers la gauche/desserrer la vis, F = rotation vers la droite/serrer la vis. Mettez la douille sur la tête de la vis. Actionnez la gâchette. Le raccordement de la source d'air comprimé s'effectue par un tuyau flexible d'air comprimé avec raccord à fermeture rapide. Vous obtiendrez une puissance optimale de votre visseuse avec un tuyau d'air comprimé LW 9 mm.

7. Maintenance et entretien

Le respect des consignes de maintenance indiquées ici, assure la pérennité de ce produit de qualité ainsi'un fonctionnement sans défaillance. Un graissage régulier est la condition préalable pour un fonctionnement irréprochable et durable de votre visseuse à cliquet.

Vous avez plusieurs possibilités pour le graissage:

7.1 à l'aide d'un graisseur à brouillard d'huile Un graisseur à brouillard d'huile est inclus dans l'unité d'entretien complète qui est fixée au compresseur.

7.2 manuel

Avant toute mise en service de votre visseuse à cliquet, vous devriez mettre 3 à 5 gouttes d'huile spéciale de machine dans le raccord d'air comprimé. Si l'outil pneumatique était hors service pendant quelque jours, vous devriez mettre 5 à 10 gouttes d'huile spéciale de machine dans le raccord d'air comprimé, avant de mettre l'appareil en marche. Ne conservez votre outil pneumatique que dans des locaux secs.

Accessoires

Huile spéciale pour outils pneumatiques: 500 ml Art:-No. 41.383.10 Set de douilles Art:-No. 41.391.17

• Pièces usées
• Dommages causés par une pression de service inadmissible.
• Dommages causés par un air comprimé non-conditionné.
• Dommages causés par une utilisation mal appropriée ou par une intervention non-autorisée.

Geachte Klant,

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
