EES48321L - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 13 couverts, classe énergétique A++
Dimensions	Hauteur : 81,8 cm, Largeur : 59,6 cm, Profondeur : 55 cm
Niveaux de bruit	46 dB
Programmes de lavage	6 programmes, dont éco, rapide et intensif
Consommation d'eau	9,9 litres par cycle
Utilisation	Panneau de contrôle électronique, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé tous les 3 mois
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 36 kg, garantie 2 ans

FOIRE AUX QUESTIONS - EES48321L ELECTROLUX

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Pourquoi le lave-vaisselle laisse des résidus sur la vaisselle ?

Assurez-vous que le filtre est propre et que le bras d'aspersion n'est pas obstrué. Utilisez un détergent de bonne qualité et vérifiez que vous ne surchargez pas le lave-vaisselle.

Le lave-vaisselle fait un bruit étrange pendant le cycle, est-ce normal ?

Des bruits de cliquetis ou de frottement peuvent être normaux, mais si vous entendez des bruits de grincement ou de martèlement, vérifiez que les objets ne bloquent pas les bras d'aspersion.

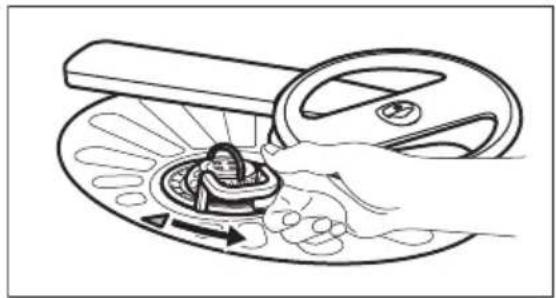

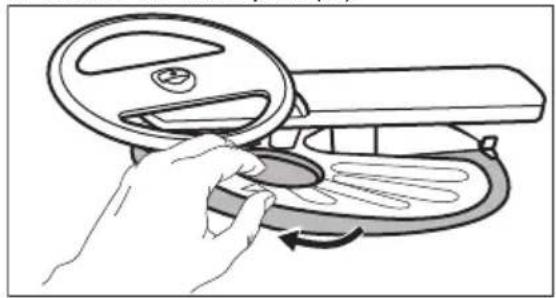

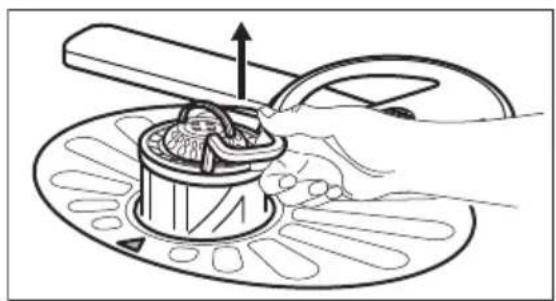

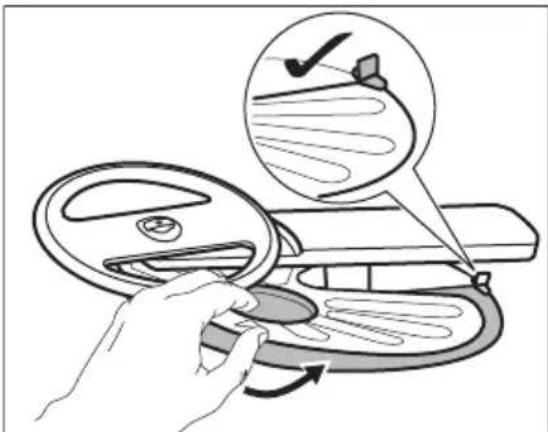

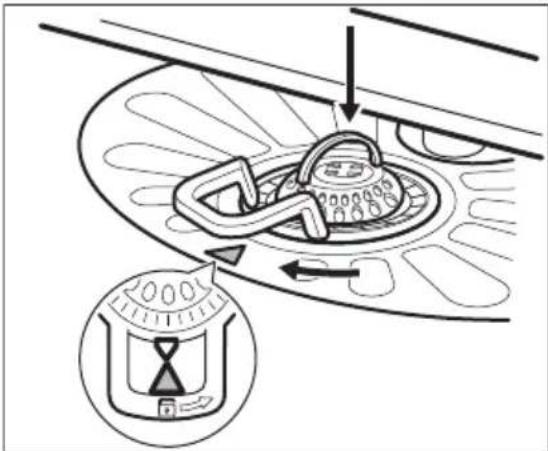

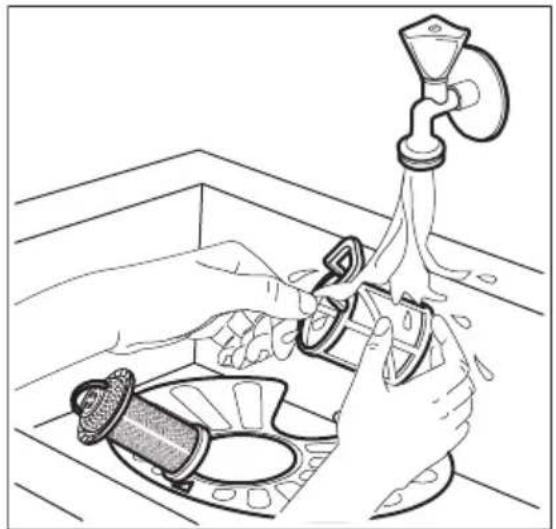

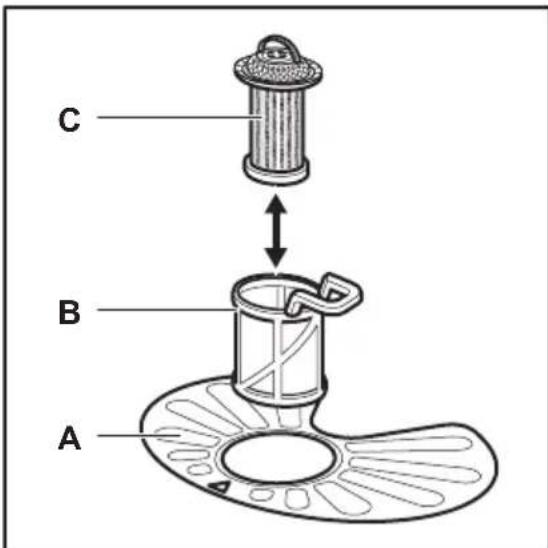

Comment nettoyer le filtre du lave-vaisselle ?

Pour nettoyer le filtre, retirez-le en le tournant dans le sens des aiguilles d'une montre. Rincez-le sous l'eau chaude et éliminez toute saleté ou débris. Replacez-le une fois sec.

Pourquoi l'eau ne s'écoule pas correctement ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

Comment résoudre un code d'erreur sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Souvent, un redémarrage de l'appareil peut résoudre le problème, sinon il peut nécessiter une assistance technique.

Le lave-vaisselle ne sèche pas la vaisselle, que faire ?

Vérifiez que le cycle de séchage est activé et que le produit de rinçage est présent. Si cela persiste, il se peut que l'élément chauffant soit défectueux.

Comment améliorer le séchage de la vaisselle ?

Utilisez un produit de rinçage pour aider à éliminer les gouttes d'eau. Évitez de surcharger le lave-vaisselle et choisissez un cycle de séchage plus long si disponible.

Le lave-vaisselle fuit, que faire ?

Vérifiez les joints de porte et les tuyaux pour détecter d'éventuelles fissures. Assurez-vous que le filtre est propre et que le lave-vaisselle est de niveau.

MODE D'EMPLOI EES48321L ELECTROLUX

FR Notice d'utilisation | Lave-vaisselle

Bienvenue chez Electrolux! Nous vous remercions d'avoir besoin l'un de nos apparèils.

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 2
2. CONSIGNES DE SECURITE 4
3. INSTALLATION 6
   4.DESCRIPTION DE L'APPAREIL 7
   5.BANDEAU DE COMMANDE 8
4. SELECTION DU PROGRAMME 9
5. RÉGLAGES DE BASE 11
6. AVANT LA PREMIÈRE UTILISATION 15
7. UTILISATION QUOTIDIENNE 16
8. CONSEILS 19
9. ENTRETIEN ET NETTOYAGE 20
   12.DEPANNAGE 24
   13.CARACTERISTIQUES TECHNIQUES 28
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 29

1. INFORMATIONS DE SECURITE

Avant d'instructor et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts sont correctement surveillés ou si des instructions relatives à l'utilisation de

l'appareil en toute sécurité leur ont eté données et sils comprend les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
  Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'la porte est ouverte.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est destiné au nettoyage de la vaisselle de table et de la vaisselle de type menager uniquement.
• Cet apparéil est conscience pour un usage domestique menager, dans un environnement interieur.
• Cet apparéil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Ne modifiez pas les caractéristiques de cet apparéil.
• La pression de service de l'eau (minimale et maximale) doit se situer entre 0.05 (0.5) / 1 (10) MPa (bar).
• Respectez le nombre maximal de 14 couverts.
• Ne laissez pas la porte de l'appareil en position ouverte pour éviter tout risque de trèbuchement.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou par un professionnel qualifié afin d'éviter un danger.

• AVERTISSEMENT : Les couteaux et autres ustensiles tranchants doivent être placés dans le panier, pointe vers le bas, ou en position horizontal.

• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de l'alimentation électrique.

• Ne pulverisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
• Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, p. ex. avec de la moquette.
• L'appareil doit être raccordé au réseau d'eau à l'aide des tuyaux neufs fournis. Les ancients ensembles de tuyaux ne doivent pas être réutilisés.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suívez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ .
• Installez l'appareil dans un lieu sur et adapté répondant aux exigences d'installation.
• Pour des raisons de sécurité, n'utilise pas l'appareil avant de l'avoir installé dans la structure encastrée.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Avertissement : cet apparéil est concu pour être installé/connecté à une connexion de mise à la terre dans le bâtiment.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent

aux données electriques nominale de l'alimentation secteur.

Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multiprise et de rallonges.
Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cable d'alimentation de l'appareil doit etre effectue par notre service après-vente agree.
- Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
- Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

2.3 Raccordement à l'arrivée d'eau

Veillez a ne pas endommager les tuyaux de circulation d'eau.
- Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuee ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.
- Pendant et après la première utilisation de l'appareil, vérifie qu'aucune fuite n'est visible.
Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement l'arrivée d'eau et débranchez la prise d'alimentation électrique. Contactez le

Centre après-vente agrée pour procéderau remplacement du tuyau d'arrivée d'eau

• Sans alimentation électrique, le système de protection d'eau n'est pas actif. Dans ce cas, il existe un risque d'inondation.
• Le tuyau d'arrivée d'eau est équipé d'une vanne de sécurité et d'une gaine avec un cable d'alimentation interne.

AVERTISSEMENT!

Tension dangereuse.

2.4 Utilisation

• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximé ou au-dessus de l'appareil.
• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas et ne jouez pas avec l'eau de l'appareil.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.
• Ne posez pas d'objets et n'appliquez pas de pression sur la porte ouverte de l'appareil.
  L'appareil peut degager de la vapeur chaude si vous ouvre la portependant le déroulement d'un programme.

2.5 Service

• Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pieces de rechange d'origine.
• Veuillez noter qu'une autoréparation ou une réparation non professionnelle

peuvent avoir des conséquences sur la sécurité et annuler la garantie.

• Les pièces de rechange suivantes sont disponibles pendant au moins 7 ans après l'arrêt du modele : moteur, pompe de circulation et de vidange, résistances, dont thermopompes, canalisations et équipements correspondants dont tuyaux, valves, filtres et électrovannes (aquastops), pièces structurelles et interieures liées aux assemblages de portes, cartes de circuits imprimés, affichages électroniques, pressostats, thermostatstats et capteurs, logiciel et firmware dont logiciel de réinitialisation. Les pièces de rechange suivantes sont disponibles pendant au moins 10 ans après l'arrêt du modele : charnière et joints de porte, autres joints, bras d'aspersion, filtres de vidange, supports interieurs et périphériques en plastique tels que paniers et couvercles. Cette durée peut être plus longue dans certains pays. Pour plus d'informations, rendez-vous sur notre site internet.

• Veuillez noter que certaines de ces pieces détachées ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pieces détachées ne sont pas adaptées à tous les modèles.

• Concernant la/les lampes(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparciels electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pieces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Debranchez l'appareil de l'alimentation électrique.

• Coupelez cable d'alimentation et mettez-le au rebut.

• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres Sécurité avant l'installation.

Pour des informations détaillées sur l'installation, reportez-vous aux instructions d'installation fournies avec l'appareil.

3.1 Intégration

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

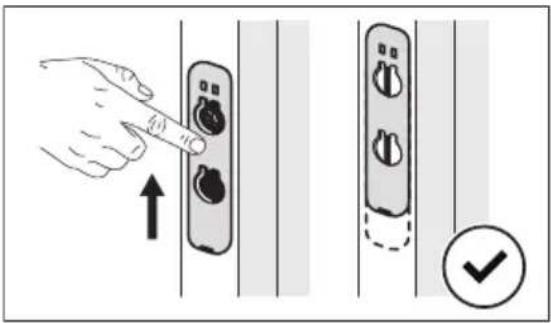

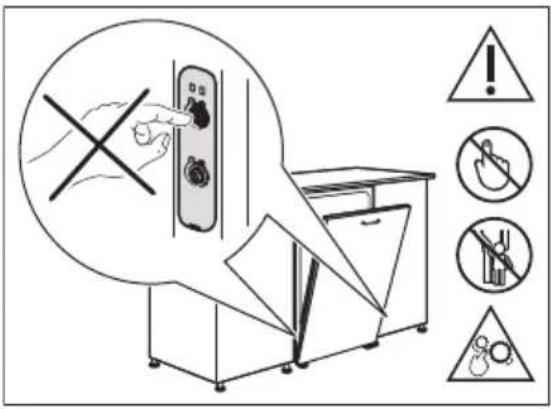

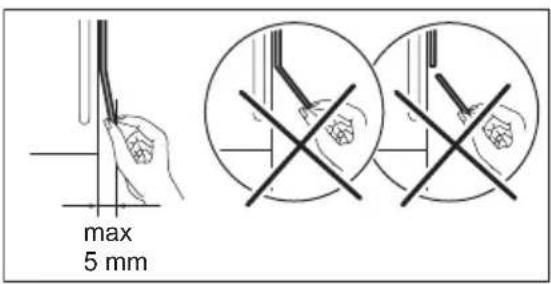

3.2 Bouchons de sécurité

Si le panneau de meubles n'est pas installé, ouvre la porte de l'appareil avec précaution pour éviter tout risque de blessure.

Après l'installation, assurez-vous que les protections en plastique sont verrouillés en

position. La dépréciation ou le retrait des protections en plastique situés sur les côtes de la porte peut avoir un impact sur la fonctionnalité de l'appareil et creator un risque de blessure. Si la protection en plastique est endommagée, contactez le service après-venture/agree pour la replacer par une nouvelle.

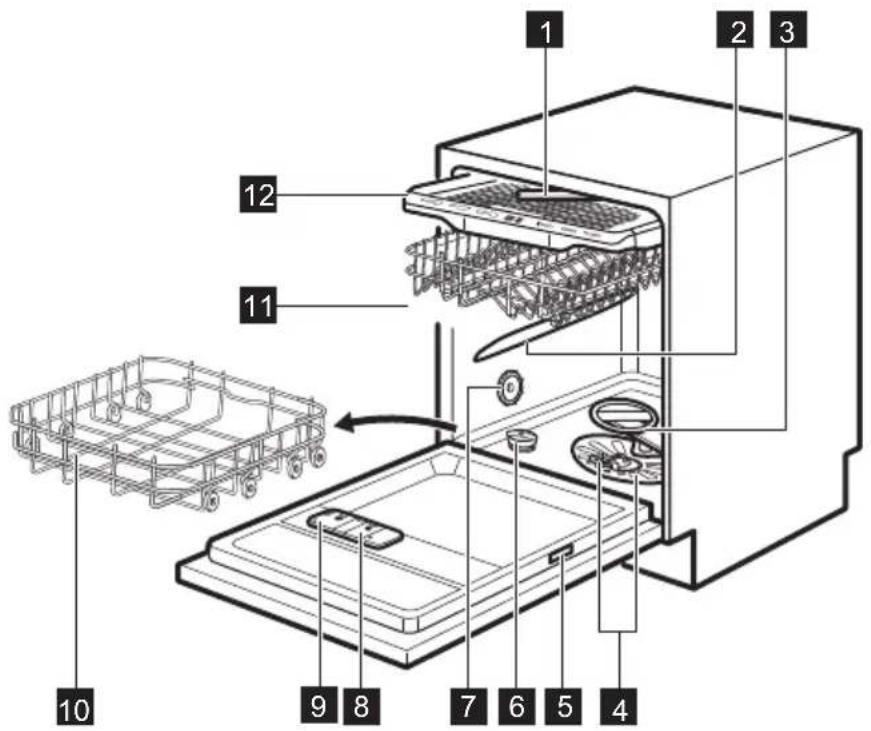

4.DESCRIPTION DE L'APPAREIL

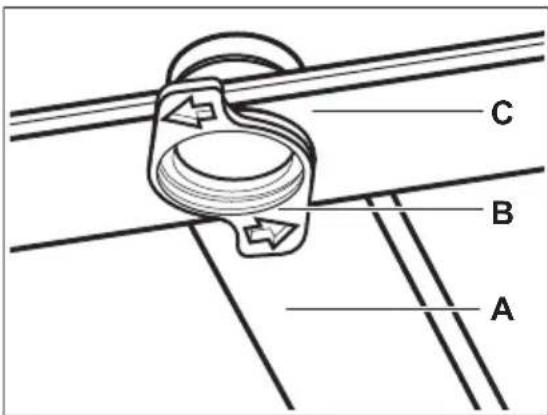

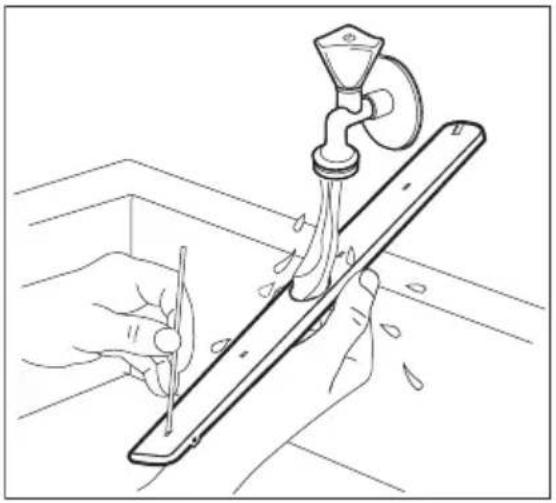

1 Bras d'aspersion de plafond
2 Bras d'aspersion supérieur

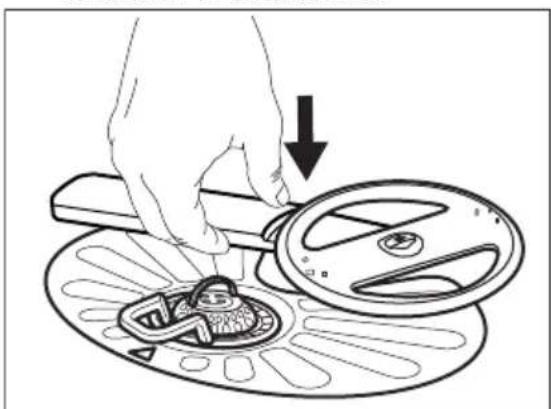

3 Bras d'aspersion inférieur
4 Filtres
5 Plaque signalétique
6 Réservoir de sel régéranger
Fente d'aération
8 Distributeur de liquide de rincege
9 Distributeur de détergent
10 Panier inférieur
Panier supérieur
12 Tiroir a couverts

Les images sont une presentation générale. Pour des informations plus détaillées, consultez les autres chapitres ou les documents fournis avec l'appareil.

4.1 Beam-on-Floor

Beam-on-Floor s'affiche sur le sol, sous la porte de l'appareil.

Lorsque le programme demarre, le faisceau rouge s'allume et reste allumé pendant toute la durée du programme.
- La lumière devient verte une fois le programme est terminé.
La lumière rouge clignote lorsque l'appareil rencontres une anomalie.

Le faisceau Beam-on-Floor s'eteint lorsque vous mettez à l'arrêt l'appareil.

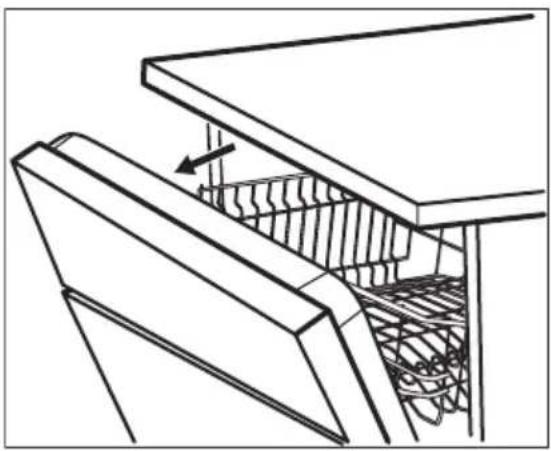

Durant la phase de séchage, lorsqu'option AirDry est activée, il est possible que la projection sur le sol ne soit pas totalement visible. Pour voir si le cycle est terminé, vérifie le bandeau de commande.

5. BANDEAU DE COMMANDE

1 Touche Marche/Arrêt / Touche Réinitialiser
2 Bouton Demarrage retardé
3 Affichage
4 Barre de selection du programme MY TIME
5 Boutons Option (EXTRAS)
6 Bouton Programme AUTO Sense

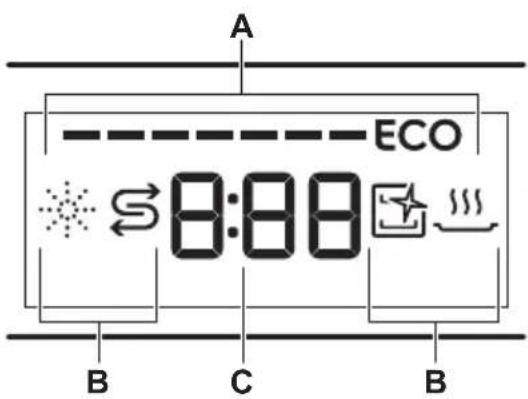

5.1 Affichage

A. ECOMETER
B.Voyants
C. Indication du temps

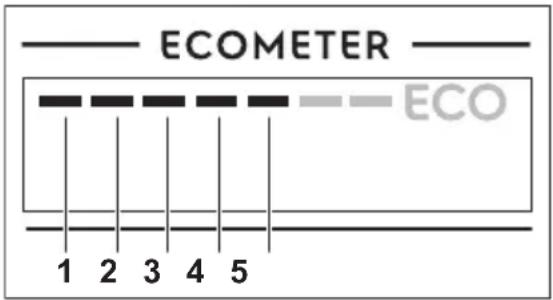

5.2 ECOMETER

Le ECOMETER indique l'impact que le programme selectionné aura sur la consommation d'eau et d'énergie. Plus le nombre de barres allumées est élevé, plus la consommation est BASSE.

ECO indique la selection du programme le plus respectueux de l'environnement pour une charge de vaisselle normalement sale.

5.3 Voyants

Voyant Description
	Voyant du liquide de rinceage. Il s'allume lorsque le distributeur de liquide de rinceage doit être rempli. Reportez-vous au chapitre « Avant la première utilisation » .
	Voyant du sel régénérant. Il s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre « Avant la première utilisation » .
	Voyant Machine Care. Il s'allume lorsque l'appareil nécessite un nettoyage interne avec le programme Machine Care. Reportez-vous au chapitre « Entretien et nettoyage » .
	Voyant de phase de séchage. Il est allumé lorsque vous Sélectionnez un programme avec la phase de séchage. Il clignote au cours de la phase de séchage. Reportez-vous à la section « Sélection du programme » .

6. SELECTION DU PROGRAMME

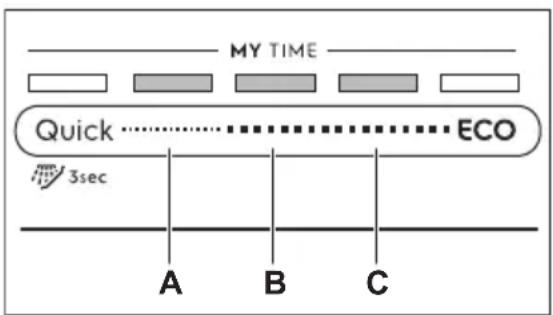

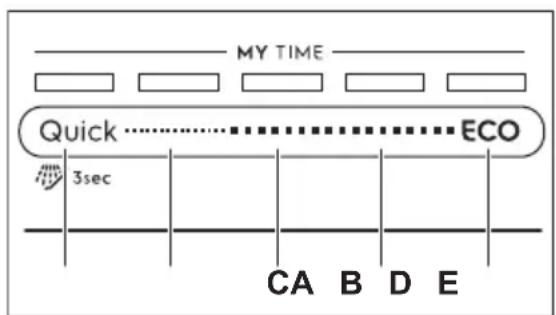

6.1 MY TIME

La barre de selection MY TIME permit de selectionner un cycle de lavage de vaisselle approprié en fonction de la durée du programme.

A. • Quick est le programme le plus court (30min) qui convient pour laver une charge de vaisse la fraîchement et faiblement salie.
- Pre-rinçage (15min) est un programme destiné à rincer les restes d'aliments des plats. Il empêche la formation d'odeurs dans l'appareil. N'utilise pas de produit de lavage avec ce programme.
B. 1h est un programme permettant de laver la vaisse récemment salie ou ayant des résidus légersement secs.
C. 1h 30min est un programme adapté pour laver et secher une vaiselle normalement sale.
D. 2h 40min est un programme adaptable pour laver et secher une vaisselle très sale.
E. ECO est le programme le plus long dont la consommation d'eau et d'énergie est la plus économique pour la vaisse et les

couverts normalement sales. Il s'agit du programme standard pour les centres de tests. 1)

6.2 AUTO Sense

Le programme AUTO Sense ajuste automatiquement le cycle de lavage au type de charge.

L'appareil détecte le degré de salissure et la quantité de vaisse dans les paniers. Il règle automatiquement la température et le volume d'eau, ainsi que la durée du lavage.

6.3 EXTRAS

Vous pouvez adapter le programme selectionné à vos besoin en activant la fonction EXTRAS.

ExtraPower

ExtraPower améliore les résultats de lavage vaisselle du programme sélection. Cette option augmente la durée et la température de lavage.

GlassCare

GlassCare empêche la charge délicate, la verrerie en particulier, d'être endommagée. Cette option empêche les changements rapides de la température du lavage de la vaisselle du programme sélectionné, et la réduit à 45^ .

6.4 Présentation des programmes

Programme Charge du la-ve-vaisselle	Degré de sa-lissure	Phases du programme EXTRAS
Quick Vaisselle, cou-verts	Frais	• Lavage à 45 °C • Rince age intermédiaire • Rince age final à 45 °C • AirDry 1)	• ExtraPower • GlassCare
Tous Tous		• Préavage	Non applicable
Pré-rinçage
1h Vaisselle, cou-verts	Frais et légère-ment sec	• Lavage à 60 °C • Rince age intermédiaire • Rince age final à 55 °C • AirDry 1)	• ExtraPower • GlassCare
1h 30min Vaisselle, cou-verts, casseroles et poêles	Normal et légère-ment sec	• Lavage à 60 °C • Rince age intermédiaire • Rince age final à 55 °C • Sèchage • AirDry 1)	• ExtraPower • GlassCare
2h 40min Vaisselle, cou-verts, casseroles et poêles	Normal à impor-tant et sec	• Préavage • Lavage à 60 °C • Rince age intermédiaire • Rince age final à 60 °C • Sèchage • AirDry 1)	• ExtraPower • GlassCare
ECO Vaisselle, cou-verts, casseroles et poêles	Normal et légère-ment sec	• Préavage • Lavage à 55 °C • Rince age intermédiaire • Rince age final à 55 °C • Sèchage • AirDry 1)	• ExtraPower • GlassCare
AUTO Sense Vaisselle, cou-verts, casseroles et poêles	Tous	• Préavage • Lavage à 50 - 60 °C • Rince age intermédiaire • Rince age final à 60 °C • Sèchage • AirDry 1)	Non applicable
Machine Care Nettoyage de l'intérieur de l'appa-reil. Reportez-vous au chapitre « Entretien et nettoyage ».		• Nettoyage 70 °C • Rince age intermédiaire • Rince age final • AirDry 1)	Non applicable

1) Ouverture automatique de la porte pendant la phase de sechage. Reportez-vous au chapitre « Régliages de base de se »

Valeurs de consommation

Programme 1)2)	Eau (I) Énergie (kWh) Durée (min)
Quick 8.0 0.525 30
Pré-rinçage 4.3 0.013 15
1h 11.8 0.975 60
1h 30min 11.5 1.017 90
2h 40min 11.4 1.155 160
ECO 10.5 0.848 240
AUTO Sense 11.3 1.154 170
Machine Care 10.1 0.608 60

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaissecharge, du degrde salissure, ainsi que des options selectionnées.
2) Les valeurs pour les programmes autres que ECO sont fournies uniquement à titre indicatif.

Informations pour les laboratoires d'essais

Pour receivevoir les informations nécessaires à la mise en œuvre des tests de performances (par ex. conformément à : EN60436), envoyez un e-mail à l'adresse :

[e-mail]

Dans votre demande, indiquez le code produit (PNC) de la plaque signalétique.

Pour toute autre question concernant votre lave-vaisse, reportez-vous au manuel d'entretien fourni avec votre apparéil.

7. RÉGLAGES DE BASE

Vous pouvez configurer l'appareil en modifient les réglages de base en fonction de vos besoin. Vous pouvez également afficher le nombre de cycles terminés et restaurer les paramètres d'usine par défaut.

Numéro Configurations Valeurs		Description1)
1 Dureté de l'eau 1L - 10L (par défaut 5L)		Ajustez le niveau de l'adoucisseur d'eau en fonction de la durée déte de l'eau dans votre région.
2 Notification du distributeur de liquide de rinçage vide	On (par défaut) Off	Activer ou désactiver le distributeur de liquide de rinçage.
3 Signal sonore de fin On	Off (par défaut)	Activez ou désactivez le signal sonore indiquant la fin d'un programme.
4 Ouverture automatique de la porte	On (par défaut) Off	Activer ou désactiver AirDry.
5 Son touches	On (par défaut) Off	Activez ou désactivez la tonalité des touches lorsque vous appuyez dessus.

1) Pour plus de détails, reportez-vous aux informations fournies dans ce chapitre.

Vous pouvez modifier les réglages de base en mode configuration.

Lorsque l'appareil est en mode configuration, les barres du ECOMETER représentent les réglages disponibles. Pour chaque réglage, une barre spécifique du ECOMETER clignote.

L'ordre des réglages de base représentés dans ce tableau est le même que celui du ECOMETER :

7.1 Mode réglage

Comment naviguer dans le Modreglage

Vous pouvez naviguer dans le Mode réglage en utilisant la barre de selection MY TIME.

A. Touche Précédent
B. Touche OK
C. Touche Suivant

Utilisez Précédent et Suivant pour naviguer entre les réglages de base et changer leur valeur.

Utilisez OK pour entrer dans le réglage sélectionné et confirmer le changement de valeur.

Comment entre en Mode réglage

Vous pouvez entrairenMode réglage avant de lancer un programme. Vous ne pouvez

pas entrer en Mode réglage lorsque le programme est en cours.

Pour entrer en Mode réglage, maintenez simultanément les touches Quick ECO enfoncées pendant environ 3 secondes. Les voyageants correspondant aux touches Précédent, OK et Suivant sont allumés.

Comment modifier le réglage

Assurez-vous que l'appareil est en Mode réglage.

1. Utilisez les touches Précédent ou Suivant pour sélectionner la barre ECOMETER correspondant au réglage souhaité.

La barre ECOMETER correspondant au réglage souhaïte clignote.
L'affichage indique le réglage actuel.

1. Appuyez sur OK pour modifier le réglage.

La barre ECOMETER correspondant au réglage souhaité reste allumée. Les autres barres sont éteintes.
- La valeur actuelle clignote.

1. Appuyez sur Précédent ou Suivant pour changer la valeur.

2. Appuyez sur la touche OK pour confirmer le réglage.

3. Le nouveau réglage est méorisé.

4. L'appareil revient à la liste des réglages de base.

5. Maintenez simultanément les touches

Quick et enfancaes pendant environ 3 secondes pour quitter le Mode réglage.

L'appareil revient au mode de selection de programme.

Ces réglages seront sauvégardés jusqu'à ce que vous les changiez à nouveau.

7.2 Réinitialisation usine

La réinitialisation des paramètres d'usine restaure les paramètres d'usine par défaut. Avant la réinitialisation, assurez-vous que l'appareil est en mode Programmation.

Maintenez Précédent et Suivant enforcés pendant 5 secondes.

Les écans affichent __ pendant environ 5 secondes.

L'appareil revient au mode de selection de programme.

La réinitialisation d'usine ne réinitialise pas le compteur de cycles.

7.3 Compteur de cycles

Vous pouvez afficher le nombre de cycles de lavage terminés dans le compteur de cycles.

1. Appuyez sur la touche Marche/Arrêt et maintenez-la enforcée jusqu'à ce que le lave-vaisselle soit en fonctionnement.
2. Maintenez Precedent et Suivant

enfoncés pendant 5 secondes.

Les affichages indiquent uC puis le nombre de cycles.

Appuyez sur n'importe qu'elle touche pour quitter le compteur de cycles.

Après avoir atteint 65535, le compteur de cycles redémarre.

7.4 L'adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'arrivée d'eau qui pourrait avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durete de l'eau est mesurée en échelles équivalentes.

L'adoucisseur d'eau doit être régé en fonction de la durée de l'eau de votre région. Notre compagnie des eaux peut vous conseiller sur la durée de l'eau de votre région. Réglez le bon niveau de l'adoucisseur d'eau pour garantir de bons résultats de lavage.

Durete de I'eau

Degrés alle-mands (°dH)	Degrés fran-çais (°fH)	mmol/l mg/l (ppm) Degrés	Clarke	Niveau d'adou-cisseur d'eau
47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27				5 1)
15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2
<4 <7 <0.7 <70 < 5				1 2)

1) Réglages Usine.
2) N'utilise pas de Sel à ce niveau.

Quel que soit le type de détergent utilisé, réglez le niveau de durée de l'eau approprié, afin d'activer levoyant de replissage du sel régencerant.

Les pastilles tout-en-un contenant du sel regénérant ne sont pas assez efficaces pour adoucir l'eau dure.

Processus de régénération

Pour le fonctionnement correct de l'adoucisseur d'eau, la résine du dispositif adoucisseur doit être régulièrement régénéra. Ce processus est automatique et fait partie du fonctionnement normal du lavevaisselle.

Si la quantité d'eau prescrite (voir les valeurs dans le tableau) a été utilisée depuis le dernier processus de régénération, un nouveau processus de régénération sera lancé entre le rincege final et la fin du programme.

Niveau d'adoucis-seur d'eau	Quantité d'eau (l)
1 250
2 100
3	62
4	47
5	25
6	17
7	10
8	5
9	3
10	3

En cas de réglage élevé de l'adoucisseur d'eau, cela peut également se produit au milieu du programme, avant le rinceage (deux fois pendant un programme). Le lancement de la ré génération n'a aucun impact sur la durée du cycle, sauf s'il se produit au milieu d'un programme ou à la fin d'un programme avec une courte phase de séchage. Dans ce cas, la ré génération prolonge la durée totale d'un programme de 5 minutes.

Ensuite, le rincege de l'adoucisseur d'eau qui dure 5 minutes peut commencer au cours du même cycle ou au début du programme suivant. Cette activité augmente la consommation d'eau totale d'un programme de 4 litres supplémentaires et la consommation energetique totale d'un programme de 2 Wh supplémentaires. Le rincege de l'adoucisseur se termine avec une vidange complete.

Chaque rincege d'adoucisseur effectue (plusieurs possibles au cours du même cycle) peut prolonger la durée du programme de 5 minutes supplémentaires s'il se produit a n'importe quel point au début ou au milieu d'un programme.

Toutes les valeurs de consommation mentionnées dans cette section sont déterminées conformément aux normes en vigueur dans les conditions de laboratoire avec une durée de l'eau de 2,5 mmol/l (adoucisseur d'eau : niveau 3) conformément à la réglementation : 2019/2022.

La pression et la température de l'eau ainsi que les variations de l'alimentation électrique peuvent changer.

7.5 Notification Réservoir de liquide de rincege vide

Le liquide de rincege permet à la vaisselle de secher sans traces ni taches. Il est automatiquement émis pendant le rincege final.

Lorsque le réservoir du liquide de rinceage est vide, le voyant du liquide de rinceage s'allume. Si les résultats de sechage sont satisfaisants en n'utilisant que des pastilles tout en 1, vous pouvez désactiver la notification en cas de réservoir de liquide de rinceage vide. Cependant, pour deailles performances de sechage, utilisez toujours du liquide de rinceage.

Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rincege, activéz la notification pour que levoyant Remplissage du liquide de rincege reste actif.

7.6 Tonalité de fin

Vous pouvez activer le signal sonore déclenché lorsque le programme est terminé.

Des signaux sonores retentissent lorsqu'une anomalie de fonctionnement s'est produit. Il est impossible de désactiver ces signaux sonores.

7.7 AirDry

AirDry améliore les résultats de séchage.
Durant la phase de séchage, la porte s'ouvre automatiquement et reste entrouverte.

AirDry est automatiquement activée avec tous les programmes, à l'exception du programme Pré-rinçage.

La durée de la phase de séchage et le moment auquel la porte est ouverte varient selon le programme et les options scélectionnés.

Lorsque la fonction AirDry ouvre la porte, la durée restante du programme en cours s'affiche.

ATTENTION!

Ne tentez pas de referrer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Cela pourrait endommager l'appareil.

ATTENTION!

Si un enfant a accès à l'appareil, nous vous conseillons de désactiver l'option AirDry. L'ouverture automatique de la porte peut entrainer un risque.

i

Lorsque la fonction AirDry ouvre la porte, Beam-on-Floor peuvent ne pas etre complètement visibles. Pour vérifier si le programme est terminé, consultez le bandeau de commande.

7.8 Tonalités des touches

Les touches du bandeau de commande émettent un clic lorsque vous appuyez dessus. Vous pouvez désactiver ce son.

8. AVANT LA PREMIÈRE UTILISATION

1. Ajustez le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau.
2. Remplissez le réservoir de sel regénérant.
3. Remplissez le distributeur de liquide de rincege.
4. Ouvrez le robinet d'arrivée d'eau.
5. Demarrer le programme Quick pour éliminer tout résidu du processus de fabrication. N'utilise pas de produit de lavage et laissez les paniers vides. Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera repétée régulièrement.

8.1 Le réservoir de sel régissant

ATTENTION!

Utilisez uniquement du sel regénérant pour lave-vaisselle. N'utilisez pas de sel de cuisine.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien.

Comment replir le réservoir de sel régissant

1. Tournez le couvercle du réservoir de sel regénérant dans le sens inverse des aiguilles d'une montre et retirez-le.

2. Versez 1 litre d'eau dans le réservoir de sel regénérant (uniquement lors de la première utilisation).

3. Remplissez le réservoir avec 1 kg de sel régénérant (jusqu'à ce qu'il soit rempli).

1. Secouez doucement l'entonnoir par la poignée pour faire tomber les derniers grains qu'il contient.

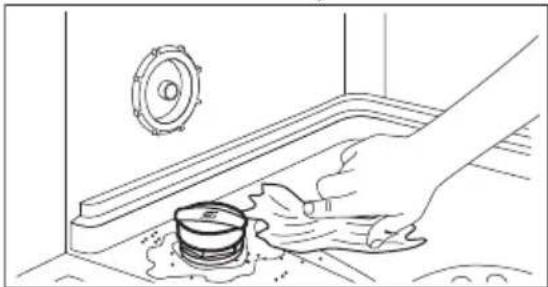

2. Retirez le sel autour de l'ouverture du réservoir de sel regénérant.

1. Tournez le bouchon dans le sens des aiguilles d'une montre pour le fermer.

ATTENTION!

De I'eau et du sel peuvent sortir du réservoir de sel regénérant lorsque vous le remplissez. Pour éviter la corrosion, remplissez le réservoir de sel, puis lancez immédiatement un cycle de lavage complet avec du détergent.

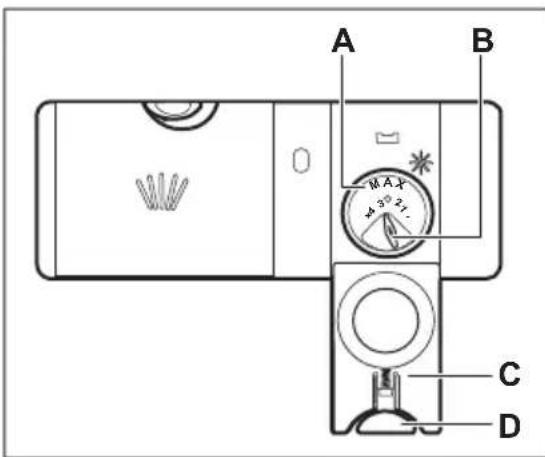

8.2 Comment replir le distributeur de liquide de rinçage

ATTENTION!

Le compartment (A) est destiné au liquide de rincege uniquement. Ne le remplisse pas de produit de lavage.

ATTENTION!

Utilisez uniquement des liquides de rincage spécifique conçus pour les lave-vaiselles.

1. Appuyez sur le bouton de déverrouillage (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincege dans le distributeur (A) jusqu'à ce qu'ilatteigne le niveau de remplissage « max »
3. Retirez l'excedent de liquide de rincege à l'aide d'un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton de déverrouillage est bien en position.

Vouspouvez tourner le selecteur de quantite delivree (B) entre la position 1 (quantite minimale) et la position 4 ou 6 (quantite maximale).

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'arrivée d'eau.

2. Maintenez la touche enfoncée jusqu'à ce que l'appareil s'allume.

3. Remplissez le réservoir de sel regénérant s'il est vide.

4. Remplissez le distributeur de liquide de rincage s'il est vide.

5. Chargez les paniers.

6. Ajoutez le détergent.

7. Sélectionnez et démarrez un programme.
8. Une fois le programme fermé, fermez le robinet d'eau.

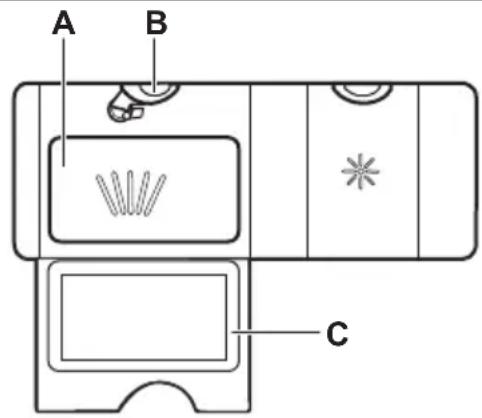

   9.1 Utilisation du produit de lavage

1. Appuyez sur le bouton de déverrouillage (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage (poudre ou pastille) dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage sur la face interieure de la porte de l'appareil.
4. Fermez le couvercle. Assurez-vous que le bouton de déverrouillage est bien en position.

i

Pour plus d'informations sur le dosage du produit de lavage, reportez-vous aux instructions du fabricant sur l'emballage du produit. Généralement, 20 à 25 ml de produit de lavage en gel suffit pour laver de la vaisselle représentant une salissure normale.

i

Ne replissez pas le compartment (A) avec plus de 30ml de produit de lavagel en gel.

9.2 Comment sélectionner et démarrer un programme en utilisant la barre de selection MY TIME.

1. Faites glisser votre doigt le long de la barre de seLECTION MY TIME pourCHOISIR un programme adapte.

Levoyant correspondant au programme selectionne est allumé.
L'ECOMETER indique la consommation d'énergie et d'eau.
- L'affichage indique la durée du programme.

1. Activez les EXTRAS compatibles si vous le souhaitez.

2. Fermez la porte de l'appareil pour démarrer le programme.

9.3 Comment sélectionner et lancer le programme pré-rinçage

1. Pour selectionner le programme Périnçage, maintenez la touche Quick enfoncée pendant 3 secondes.

2. Levoyant correspondant à la touche est allumé.
   LevoyantECOMETEResteteint.

3. L'affichage indique la durée du programme.

4. Fermez la porte de l'appareil pour démarrer le programme.

9.4 Comment activer EXTRAS

1. Sélectionnez un programme à l'aide de la barre de selection MY TIME.

2. Appuyez sur la touche correspondant à l'option que vous souhaitez activer.

3. Levoyant correspondant à la touche s'allume.

4. L'affichage indique la durée du programme réactualisée.
5. ECOMETER indique la consommation d'énergie et d'eau mis à jour.

i

Par défaut, il faut activer les options avant de lancer un programme.

i

Vous ne pouvez pas activer ni-dessactiver les options pendant le déroulement d'un programme.

i

Toutes les options ne sont pas compatibles entre elles.

i

Activer des options augmente souvent la consommation d'eau et d'énergie, ainsi que la durée du programme.

9.5 Comment démarrer le programme AUTO Sense

1. Appuyez sur la touche

AUTO Sense

• Levoyant correspondant à la touche s'allume.

• L'affichage indique la durée maximale du programme.

• Fermez la porte de l'appareil pour démarrer le programme.

L'appareil détecte le type de charge et désit un cycle de lavage adapté. En cours de cycle, les capteurs s'enclenchent à plusieurs reprises, et la durée initiale du programme peut être diminuée.

9.6 Comment différer le départ d'un programme

1. Sélectionnez un programme.
2. Appuyez sur la touche à plusieurs reprises jusqu'à ce que l'affichage indique le déliai besoin pour le départ différé (de 1 à 24 heures).

Levoyant correspondant à la touche est allumé.
3. Fermez la porte de l'appareil pour démarrer le décompte.

Pendant un décompte, il n'est pas possible de changer le début du départ différé et le choix du programme.

Lorsque le décompte est terminé, le programme démarre.

9.7 Comment annuler le départ différé au cours du décompte

Maintenez la touche enfoncée pendant environ 3 secondes. L'appareil revient au mode de selection de programme.

i

Si vous annulez le départ différé, vous nevez regler de nouveau le programme.

9.8 Pour annuler un programme en cours

Maintenez la touche enfoncée pendant environ 3 secondes.

L'appareil revient au mode de selection de programme.

i

Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

9.9 Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

i

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.

9.10 Fonction Auto Off

Cette fonction permet d'économiser de l'énergie en éteignant l'appareil lorsqu'il n'est pas en cours de fonctionnement.

La fonction est activée automatique:

Lorsque le programme est terminé.
- Au bout de 5 minutes si le programme n'a pas demarré.

9.11 Fin du programme

Lorsque le programme est terminé, l'écran affiche 0:00.

La fonction Auto Off eteint automatiquement l'appareil.

Toutes les touches sont désactivées à l'exception de la touche marche/arrêt.

10. CONSEILS

10.1 Informations generales

Suivez les conseils ci-dessous pour garantir des résultats de lavage et de sechage optimaux au quotidien et pour protégger l'environnement.

• Laver les plats au lave-vaisselle comme indiquedans la notice d'utilisation permet generalement de consommer moins d'eau et d'énergie par rapport au lavage des plats à la main.
• Chargez le lave-vaiselle à sa capacité maximale pour economiser l'eau et l'énergie. Pour obtenir les valeurs résultats de nettoyage, disposez les articles dans les paniers comme indiquédans la notice d'utilisation et ne surchargez pas les paniers.
• Ne rincez pas vos plats à la main au préalable. Cela augmente la consommation d'eau et d'énergie. Si nécessaire, sélectionnez un programme avec une phase de prélavage.
• Enlevez les plus gros résidus d'aliments des plats et videz les tasses et les verres avant de lesmettre dans l'appareil.
• Faites tremper ou récurez légèrement la vaisselle contenant des alimentés très cuits avant de la placer dans l'appareil.
• Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvent pas les uns les autres. L'eau peut ainsi atteindre toute la vaisse et la laver parfaitement.
• Vous pouvez utiliser du détergent, du liquide de rincege et du sel régénérant séparément, ou des pastilles tout en 1. Suívez les instructions inscrites sur l'emballage.
• Sélectionnez un programme en fonction du type de charge et du degré de saleté. ECO assure l'utilisation la plus efficace de consommation d'eau et d'énergie.
• Pour empêcher la formation de dépôts calcaires à l'intérieur de l'appareil : - Remplissez le réservoir de sel régérangerant des que nécessaire.
• Utilisez le dosage recommandé de détermagent et de liquide de rinceage.

Assurez-vous que le niveau regle pour l'adoucisseur d'eau correspond à la durée de l'eau de votre région.
- Suívez les instructions du chapitre « Entretien et nettoyage »

10.2 Utilisation de sel régissant, de liquide de rincege et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rincege et du produit de lavage concus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
- Dans les régions où l'eau est dure ou très dure, nous recommendons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rincage et de sel régénérant pour des résultats de lavage et de séchage optimaux.
- Les tablettes de dédTangent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisse, nous recommendons d'utiliser des pastilles de dédTangent avec des programmes longs.
Utilisez toujours la quantité ajusté de détextent. Un dosage insuffisant de détextent peut entraîner de mauvais résultats de nettoyage et la formation d'une pellicule ou de taches d'eau dure sur les articles. Utiliser trop de détextent avec une eau douce ou adoucie entraine la présence de résidus de détextent sur les plats. Ajustez la quantité de détextent en fonction de la durée de l'eau. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.
Utilisez toujours la quantité ajustate de liquide de rinceage. Un dosage insuffisant du liquide de rinceage diminue les résultats de sechage. Utiliser trop de liquide de rinceage entraîne la formation de couches bleutées sur les articles.
Assurez-vous que le niveau d'adoucisseur d'eau est correct. Si le niveau est trop elevé, la quantité accrue de sel regénérant dans l'eau peut entraîner la formation de rouille sur les couverts.

10.3 Que faire si vous ne foulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit de lavage, le Sel regénérant et le liquide de rincege séparation, suivez les étapes suivantes :

1. Reglez l'adoucisseur d'eau sur le niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rincege sont pleins.
3. Lancez le programme Quick. N'ajoutez pas de produit de lavage et laissez les paniers vides.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rinceage libérée.

10.4 Avant de lancer un programme

Avant de lancer le programme selectionné, assurez-vous que:

• Les filtrés sont propres et correctement installés.
• Le bouchon du réservoir de sel régérant est serré.
• Les bras d'aspersion ne sont pas obstrués.
• Il y a assez de Sel regénérant et de liquide de rincage (sauf si vous utilisez des pastilles tout-en-un).
• La vaisse est bien positionnée dans les paniers.
  Le programme est adapté au type de vaisse et au degré de salissure.
• La bonne quantité de dédTangent est utilisé.

10.5 Chargement des paniers

Utilisez toujours l'espace complet des paniers.
- N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisselle.
- Ne lavez pas les matériaux suivants au lave-vaisselle : bois, corne, etain, cuivre, aluminium, porcelainne delicate et acier carbone non protégé. Cela peut les faire craquer, se déformer, se decolorer, se fissurer ou rouiller.
- Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
- Chargez les articles creux (tasses, verres et casseroles) en les retournant.
Assurez-vous que les verres ne se touchent pas.
- Placez des objets légers ou en plastique dans le panier supérieur. Veillez à ce que les articles ne peuvent pas bouger.
- Placez les couverts et les petits articles dans le tiroir à couverts.
Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.

10.6 Déchéancement des paniers

1. Attende que la vaisse refroidisse avant de la retirer de l'appareil. La vaisse encore chaude est sensible aux chocs.
2. Commencez par décharger le panier inférieur, puis le panier supérieur.

i

Une fois le programme terminé, il peut rester de l'eau sur les surfaces interieures de l'appareil.

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien autre que le programme Machine Care, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués nuisent aux résultats du lavage. Contrôlez-les régulierement et nettoyez les si nécessaire.

11.1 Machine Care

Machine Care est un programme concu pour laver l'intérieur de l'appareil, pour des résultats optimaux. Il elimine le tartre et l'accumulation de graisses.

Lorsque l'appareil détecte qu'il a besoin d'être nettoyé, le voyant allume. Lancez le programme Machine Care pour laver l'intérieur de l'appareil.

Comment démarrer le programme Machine Care

Avant de démarrer le programme Machine Care, nettoyez les filtres et les bras d'aspersion.

1. Utilisez un agent détartrant ou un produit de nettoyage spécifique conçus pour les lave-vaisselles. Suivez les instructions figurant sur l'emballage. Ne placez pas de vaisselle dans les paniers.
2. Maintenez simultanément les touches et auto sentoncées pendant environ 3 secondes.
   Les voyants ct content. L'affichage indique la durée du programme.
3. Fermez la porte de l'appareil pour demarrer le programme.
   Lorsque le programme est terminé, levoyant s'eteint.

11.2 Nettoyage interne

• Nettoyez l'intérieur de l'appareil avec un chiffon doux et humide.
• N'utilise pas de produits abrasifs, de tampon à récurer, d'outils tranchants, de produits chimiques agressifs, dépONGes métalliques, ni de solvants.
• Essuyez la porte, y compris le joint en caoutchouc, une fois par semaine.
  Pour maintenir des performances optimales, utilisez un produit de nettoyage spécifiquement conçu pour les lavevaisselle (au moins une fois tous les deux mois). Respectez scrupuleusement les instructions figurant sur l'emballage du produit.

Pour des résultats de lavage optimaux, lancez le programme Machine Care.

11.3 Élimination de corps étrangers

Vérifiez les filtres et le collecteur d'eau après chaque utilisation du lave-vaiselle. Les corps étrangers (par exemple les morceaux de verre, de plastique, les os ou les cure-dents, etc.) réduisent les performances de nettoyage et peuvent endommager la pompe de vidange.

ATTENTION!

Si vous ne pouvez pas-retirer les corps étrangers,contactez un service après vente agreé.

1. Demontez le système de filtres comme indiquedans ce chapitre.
2. Retirez manuellement tout corps étranger.
3. Remontez les filtres comme indiqué dans ce chapitre.

11.4 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.
  Utilisez uniquement des produits de lavage neutres.
• N'utilise pas de produits abrasifs, de tampons à récurer ni de solvants.

11.5 Nettoyage des filtres

Le système de filtrés est composé de 3 parties.

1. Tournez le filtré (B) vers la gauche et sortez-le.

1. Retirez le filtré (C) du filtré (B).

2. Retirez le contrôle plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

2. Réinstallez le filtré plat (A). Assurez-vous qu'il soit correctement positionné entre les 2 guides.

1. Remontez les filtres (B) et (C).
2. Remettez le filtré (B) dans le filtré plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

11.6 Nettoyage du bras d'aspersion inférieur

Nous vous conseillons de nettoyer régulièrement le bras d'aspersion inférieur afin d'éviter que ses orifices ne se bouchent.

Quand les orifices sont bouchés, les résultats de lavage peuvent etre insatisfaisants.

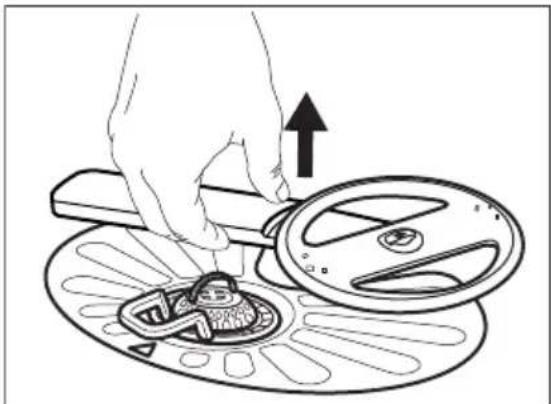

1. Pour-retirer le bras d'aspersion inférieur, tirez-le vers le haut.

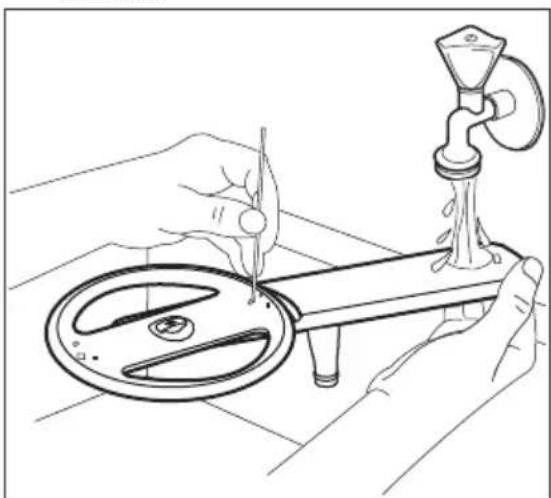

1. Lavez le bras d'aspersion sous l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices.

1. Pour réinstaller le bras d'aspersion, enforcez-le vers le bas.

11.7 Nettoyage du bras d'aspersion supérieur

Ne retirez pas le bras d'aspersion. Si les orifices du bras d'aspersion sont obstrués, éliminez les résidus de salissure avec un objet fin et pointu, par ex. un cure-dent.

11.8 Nettoyage du bras d'aspersion du plafond

Nous vous conseillons de nettoyer régulierrement le bras d'aspersion du plafond afin d'eviter que ses orifices ne se bouchent. Si les orifices sont bouchés, les résultats de lavage peuvent ne pas etre satisfaisants.

Lebras d'aspersion au plafond se trouve sur le plafond de l'appareil. Lebras d'aspersion (C) se trouve dans le tuyau d'alimentation (A) avec la fixation (B).

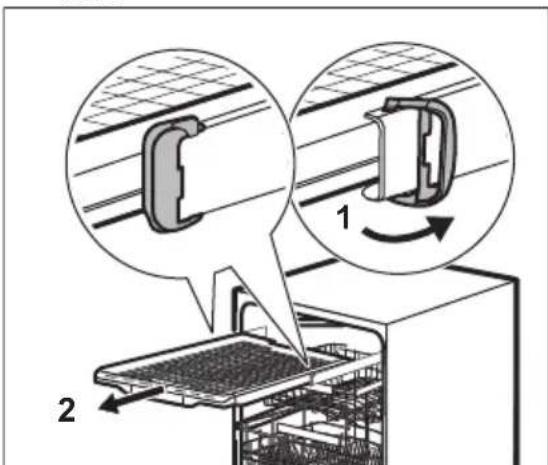

1. Libérez les butées sur les côtes des rails coulissants du bac à couverts, et sortez le bac.

1. Déplacez le panier supérieur vers le niveau inférieur pour atteindre le bras d'aspersion plus facilement.

2. Pour détacher le bras d'aspersion (C) du tuyau d'alimentation (A), tournez la fixation (B) vers la gauche et tirez le bras d'aspersion vers le bas.

3. Nettoyez le bras d'aspersion à l'eau courante. Utilisez un outil pointu comme un cure-dent pour extraire toutes les particules de saleté incrustées dans les orifices. Faites couler de l'eau dans les

orifices pour éliminer les particules de saleté se trouvant à l'intérieur.

1. Pour réinstaller le bras d'aspersion (C), insérez la fixation (B) dans le bras d'aspersion et insérez-le dans le tuyau d'alimentation (A) en le tournant vers la droite. Assurez-vous que la fixation se verrouille correctement dans la bonne position.
2. Réinstallé le bac à couverts sur les rails coulissants et rattachez les butées.

12. DÉPANNAGE

AVERTISSEMENT!

Une mauvaise réparation de l'appareil peut entraîner un danger pour la sécurité de l'utilisateur. Toute réparation doit être effectuee par du personnel qualifié.

La plupart des problèmes peuvent etre résolus sans avoir recours au service après-vente agreé.

Reportez-vous au tableau ci-dessous pour obtenir plus d'informations sur les problèmes possibles.

Pour certaines anomalies, l'écran affiche un code d'alarme.

Problème et code d'alarme Cause et solution possibles
Vous ne pouvez pasmettre en fonctionnement l'appareil.	• Assurez-vous que la fiche du cable d'alimentation est bien connectée dans la prise de courant.• Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à fusibles.
Le programme ne démarre pas.	• Assurez-vous que la portede l'appareil est fermée.• Si vous aze sélectionné Départ différé, annulez-le ou attendez la fin du décompte.L'appareil recharge la résine à l'intérieur de l'adoucisseur d'eau. La durée de la procédure est d'environ 5 minutes.
L'appareil ne se remplit pas d'eau.L'affichage indique i10 ou i11.	• Assurez-vous que l'arrivée d'eau est ouverte.• Assurez-vous que la pression de l'alimentation d'eau est suffisante.Pour cela,contactez les autorités locales en charge de l'eau.• Assurez-vous que l'arrivée d'eau n'est pas bouchée.• Assurez-vous que le filtrudutuyau d'arrivée d'eau n'est pas bouché.• Assurez-vous que le tuyau de raccordement ne présente pas de plis ni de coudes.
L'appareil ne vidange pas l'eau. L'affichage indique i20.	• Assurez-vous que le siphon n'est pas bouché. • Assurez-vous que le système de filtré interieur n'est pas bouché. • Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le dispositif anti-inondation est acti- véd. L'affichage indique i30.	• Fermez l'acciviée d'eau. • Vérifiez que l'appareil est correctement installé. • Assurez-vous que les paniers sont charges comme indiqué dans le manuel d'utilisation.
Dysfonctionnement du capteur de détction du niveau d'eau. L'affichage indique i41 - i44.	• Assurez-vous que les filtres sont propres. • Mettez à l'arrêt l'appareil et mettez-le de nouveau en fonctionnement.
Dysfonctionnement de la pompe de lavage ou de la pompe de vidange. L'affichage indique i51 - i59 ou i5A - i5F.	• Éteignez l'appareil et rallumez-le.
La température de l'eau à l'intérieur de l'appareil est trop élevé ou un dysfonctionnement du capteur de température s'est produit. L'affichage indique i61 ou i69.	• Assurez-vous que la température de l'eau de l'acciviée ne dépasse pas 60 °C. • Mettez à l'arrêt l'appareil et mettez-le de nouveau en fonctionnement.
Dysfonctionnement technique de l'appareil. L'affichage indique iC0 ou iC3.	• Éteignez l'appareil et rallumez-le.
Le niveau d'eau à l'intérieur de l'appareil est trop élevé. L'affichage indique iF1.	• Éteignez l'appareil et rallumez-le. • Assurez-vous que les filtres sont propres. • Assurez-vous que le tuyau de sortie est installé à la bonne hauteur au-dessus du sol. Reportez-vous aux instructions d'installation.
L'appareil se met à l'accrit et démarre plusieurs fois pendant son fon-cionnement.	• Cela est normal. Cela vous garantit des résultats de lavage optimaux et des économies d'énergie.
Le programme dure trop longtemps.	• Si vous avez sélectionné l'options de démarrage retardé, annulez-le ou attendez la fin du décompte. • L'activation des options augmente la durée du programme.
La durée du programme affichée est différente de la durée du tableau des valeurs de consommation.	• La durée des programmes peut changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaissselle chargée, du degré de salissure, ainsi que des options sélectionnées.
Le temps restant sur l'affichage augmente et passée presque instantan- tantement à la fin de la durée du programme.	• Ce n'est pas un début. L'appareil fonctionne correctement.
Petite fuite de la porte de l'appareil.	• L'appareil n'est pas d'aplomb. Desserrez ou serrez les pieds régables (si disponibles). • La porte de l'appareil n'est pas centrée sur la cuve. Réglez le pied ar- rière (si disponible).

Problème et code d'alarme Cause et solution possibles

La porte de l'appareil est difficile à fermer.	· L'appareil n'est pas d'aplomb. Desserrez ou serrez les pieds régibles (si disponibles). · De la vaiselle dépasse des paniers.
La porte de l'appareil s'ouvre pen-dant le cycle de lavage.	· La fonction AirDry est activée. Vous pouvez désactiver la fonction. Re-portez-vous au chapitre « Réglages de base ».
Cliqueis ou bruits de battement à l'intérieur de l'appareil.	· La vaiselle n'est pas correctement rangée dans les paniers. Reportez-vous à la notice de chargement du panier. · Assurez-vous que les bras d'aspersion peuvent tourner librement.
L'appareil déclenché le disjoncteur.	· L'intensité est insuffisante pour alimenter simultanément tous les appa-reils en cours d'utilisation. Vérifiez l'intensité de la prise et la capacité du cable ou mettez à l'accrit l'un des appareils en cours d'utilisation. · Défaut électrique interne de l'appareil. Contactez un service après-ven-te agrêté.

Après avoir vérifié l'appareil, mettez à l'arrêt l'appareil et mettez-le de nouveau en fonctionnement. Si le problème persististe, contactez un service après-vente/agréé.

Pour les codes d'alarme non décrits dans le tableau, contactez un service après-vente/agréé.

AVERTISSEMENT!

Nous vous conseillons de ne pas utiliser l'appareil tant que le problème n'a pas ete entierement resolu.Debranchez l'applereil et ne le rebranchez pas tant que vous n'etes pas certain qu'il fonctionne correctement.

12.1 La référence du produit (PNC)

Si vous contactez un service après-vente agreé, vous devrez fournir la reférence de produit, ou PNC, de votre apparéil.

Vous trouverez le PNC sur la plaque signaletique située sur la porte de l'appareil.
Vous pouvez également tracer le PNC sur le bandeau de commande.

Avant de consulter le PNC, assurez-vous que l'appareil est en mode Programmation.

1. Maintenez simultanément les touches et auto enoncées pendant environ 3 secondes.

Le PNC de votre apparéil s'affiche.

1. Pour quitter la presentation du PNC, appuyez simultanément sur AUTO pendant environ 3 secondes.

L'appareil revient au mode de selection de programme.

12.2 Les résultats obtus en matière de lavage et de sechage de la vaisselle sont insuffisants

Problème Cause et solution possibles
Résultats de lavage insatisfaisants.	• Reportez-vous aux chapitres « Utilisation quotidienne», « Con-seils » et au document de chargement du panier.• Utilisez un programme de lavage plus intense.• Activez l'options ExtraPower pour améliorer les résultats de lavage du programme sélectionné.• Nettoyez les orifices des bras de lavage et le filtré. Reportez-vous au chapitre « Entretien et nettoyage ».
Résultats de séchage médiocres.	• La vaisselle est restée trop longtemps à l'intérieur de l'appareil, portefermée. Activez l'options AirDry pour régler l'ouverture automatique de la porte et améliorer les performances de séchage.• Il n'y a pas de liquide de rinceage ou le dosage du liquide de rinceage n'est pas suffisant. Remplissez le distributeur de liquide de rinceage ou réglez le dosage de liquide de rinceage sur un niveau plus élevé.• La qualité du liquide de rinceage peut être la cause.• Utilisez toujours du liquide de rinceage, même avec des pastilles tout en 1.• Les articles en plastique peuvent avoir besoin d'être séchéés à l'aide d'une serviette.• Le programme ne possède pas de phase de séchage. Reportez-vous au chapitre « Présentation des programmes ».
Les verres et la vaisselle représentent des rayures blanchâtres ou des cou-ches bleuâtres.	• Le niveau de liquide de rinceage libérée est trop haut. Réduisez le dosage du liquide de rinceage.• La quantité de produit de lavage est excessive.
Il y a des taches et des traces d'eau sèche sur les verres et la vaisselle.	• La quantité de liquide de rinceage libérée n'est pas suffisante. Augmentez le dosage du liquide de rinceage.• La qualité du liquide de rinceage peut être la cause.
L'intérieur de l'appareil est humide.	• Ce n'est pas un début de l'appareil. De l'humidity se condense sur les parois de l'appareil.
Mousse inhabituelle en cours de lava-ge.	• Utilisez uniquement des produits de lavage spécialement concus pour les lave-vaiselle.• Utilisez un produit de lavage d'un autre fabricant.• Ne pré-rincez pas les plats sous l'eau courante.
Traces de rouille sur les couverts.	• Il y a trop de sel dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucisseur d'eau ».• Des couverts en argent et en acier inoxydable ont été placés ensemblble. Évitez de placer des couverts en argent et en acier inoxydable les uns à côte des autres.

Problème Cause et solution possibles

Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme.	·La pastille de détergent est restée coincée dans le distributeur et n'a donc pas été entièrement éliminée par l'eau. ·L'eau ne peut pas laver le produit de lavage du distributeur. Assurez-vous que les bras d'aspersion ne sont pas bloqués ou obstrués. ·Assurez-vous que les articles dans les paniers n'entravent pas l'ou-verteure du couvercle du distributeur de produit de lavage.
Odeurs à l'intérieur de l'appareil.	·Reportez-vous au chapitre « Nettoyage supérieur ». ·Démarrez le programme Machine Care avec un agent détartrant ou un produit de nettoyageçon pour les lave-vaiselle.
Dépôts calcaires sur la vaisse, dans la cuve et sur la partie interieure de la porte.	·Le niveau de sel régénérant est bas, vérifie levoyant de replissage. ·Le bouchon du réservoir de sel régénérant est desserré. ·L'eau de votre arrivée est dure. Reportez-vous au chapitre « Adou-cisseur d'eau ». ·Utilisez du sel régénérant et sélectionner la régénération de l'eau même si vous utilisez des pastilles tout-en-un. Reportez-vous au chapitre « Adoucisseur d'eau ». ·Démarrez le programme Machine Care avec un détartrant conform pour les lave-vaiselle. ·Si des dépôts de tartre persistent, nettoyez l'appareil avec les déter-gents adaptés. ·Testez différents produits de lavage. ·Contactez le fabricant du produit de lavage.
Vaisse ternie, décolorée ou ébréchée.	·Assurez-vous que seuls des articles lavables au lave-vaiselle sont lavés dans l'appareil. ·Chargez et déchargez le panier avec précautions. Reportez-vous au document de chargement du panier. ·Placez les articles délicats dans le panier supérieur. ·Activez l'options GlassCare pour garantir un soin spécial aux verres et à la vaisse délicate.

Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

13. CARACTERISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profondeur (mm) 596 / 818 - 898 / 550
Branchement électrique 1)	Tension (V) 220 - 240
	Fréquence (Hz) 50
Pression de l'arrivée d'eau Min. / max. MPa (bar) 0.05 (0.5) / 1 (10)

Capacité Configurations du nombre de couverts 14

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.
2) Si I'eau chaude est produit à partir de sources d'énergie respectuees de l'environnement (par exemple des panneaux solaires), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

13.1 Lien vers la base de données EPREL de l'UE

Le code QR present sur l'étiquette énergétique fournie avec l'appareil contient un lien Web permettant d'enregistrer cet apparéil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de referencia avec le manuel d'utilisation et tous les autres documents fournis avec cet apparéil.

Il est possible de tracer des informations relatives aux performances du produit dans la

base de données EPREL de l'EU grâce au lien https://eprel.ec.europa.eu avec le nom du modele et le numero de produit se trouvant sur la plaque signalétique de l'appareil. Reportez-vous au chapitre « Description du produit »

Pour des informations plus détaillées sur l'étiquette énergétique, consultez le site www.theenergylabel.eu.

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole
Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à la
protection de l'environnement et à votre
sécurité, recyclez vos produits électriques et
électroniques. Ne jetez pas les apparêils

portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la France uniquement :

Cet apparieil, ses accessoires et cordons se recyclent

REPRISE

A DEPOSER

A DEPOSER

Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la réparation ou le don de votre apparéil !

---

---

electrolux.com
