GT-IFT-02 - Thermomètre infrarouge Workzone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge
Marque	Workzone
Modèle	GT-IFT-02
Alimentation	Pile 9 V (type 6LR61)
Plage de mesure	-50 °C à +380 °C / -58 °F à 716 °F
Précision (0 à 380 °C)	±1,5 % ou 1,5 °C (la plus grande valeur prévaut)
Précision (-40 à 0 °C)	±3 % ou 3 °C
Précision (-50 à -40 °C)	±5 % ou 5 °C
Résolution	0,1 °C / 0,1 °F
Temps de réaction	500 ms
Classe laser	2 (IEC 60825-1)
Distance de mesure	Jusqu'à 20 cm
Fonctions	Mesure sans contact, pointeur laser, plages de tolérance (0,5 °C, 3 °C, 5,5 °C), affichage °C/°F, arrêt automatique après 60 s, rétroéclairage
Nettoyage	Chiffon humide doux ; ne pas utiliser de détergents agressifs
Sécurité	Ne pas regarder le laser ; tenir hors de portée des enfants ; éviter l'humidité
Entretien	Nettoyer régulièrement le capteur ; protéger de la poussière et des chocs
Mise au rebut	Appareil électronique : ne pas jeter aux ordures ménagères ; piles usagées à déposer dans un point de collecte
Plage de fonctionnement	0 °C à 40 °C / 32 °F à 104 °F
Humidité de fonctionnement	10-95 % HR
Altitude de fonctionnement	< 2000 m

FOIRE AUX QUESTIONS - GT-IFT-02 Workzone

Comment allumer le thermomètre ?

Appuyez sur la touche ⏻/°C/°F (3) pendant 2 secondes, ou appuyez brièvement sur le déclencheur de mesure (6). L'écran s'allume et l'appareil est prêt à l'emploi.

Quelle est la plage de mesure de température ?

Le thermomètre peut mesurer des températures de -50 °C à +380 °C (soit -58 °F à 716 °F). Il est conçu pour mesurer la température à la surface des objets.

Comment passer de l'affichage en degrés Celsius à Fahrenheit ?

Après avoir allumé l'appareil, appuyez plusieurs fois sur la touche ⏻/°C/°F (3) pour basculer entre les modes °C et °F. L'unité sélectionnée s'affiche sur l'écran.

Quelle est la précision de l'appareil ?

La précision varie selon la plage : de 0 à 380 °C : ±1,5 % ou 1,5 °C ; de -40 à 0 °C : ±3 % ou 3 °C ; de -50 à -40 °C : ±5 % ou 5 °C (la valeur la plus grande prévaut).

Comment utiliser le pointeur laser ?

Appuyez sur le déclencheur de mesure (6) pour activer le pointeur laser. Un point rouge apparaît sur l'objet ciblé (distance max. 20 cm). Ne regardez jamais directement le laser et évitez de le diriger vers les yeux.

Que faire si l'écran affiche le symbole de pile faible ?

Le symbole 15 (pile faible) indique que la pile doit être remplacée. Ouvrez le capot du compartiment des piles (5), retirez la pile usagée et insérez une nouvelle pile 9 V (type 6LR61) en respectant la polarité.

Comment nettoyer le thermomètre ?

Utilisez un chiffon humide bien essoré avec un peu de détergent doux. N'utilisez pas de produits abrasifs ou corrosifs. Veillez à ne pas rayer le capteur infrarouge. Séchez soigneusement après nettoyage.

Peut-on mesurer la température corporelle avec cet appareil ?

Non, ce thermomètre est conçu pour mesurer la température de surface des objets (solides ou liquides). Il n'est pas adapté pour la prise de température corporelle humaine ou animale.

Pourquoi la mesure est-elle inexacte sur des surfaces brillantes ?

Les surfaces transparentes, très brillantes ou réfléchissantes (comme le verre ou le métal poli) peuvent fausser la mesure. Pour une meilleure précision, utilisez du ruban adhésif mat ou une peinture noire mate sur la zone à mesurer.

Comment changer la pile ?

Dévissez ou ouvrez le capot du compartiment des piles (5) à l'aide des creux de préhension. Retirez la pile usagée. Insérez une pile 9 V (type 6LR61) en respectant les signes + et -. Refermez le capot. Un bip confirme la mise sous tension.

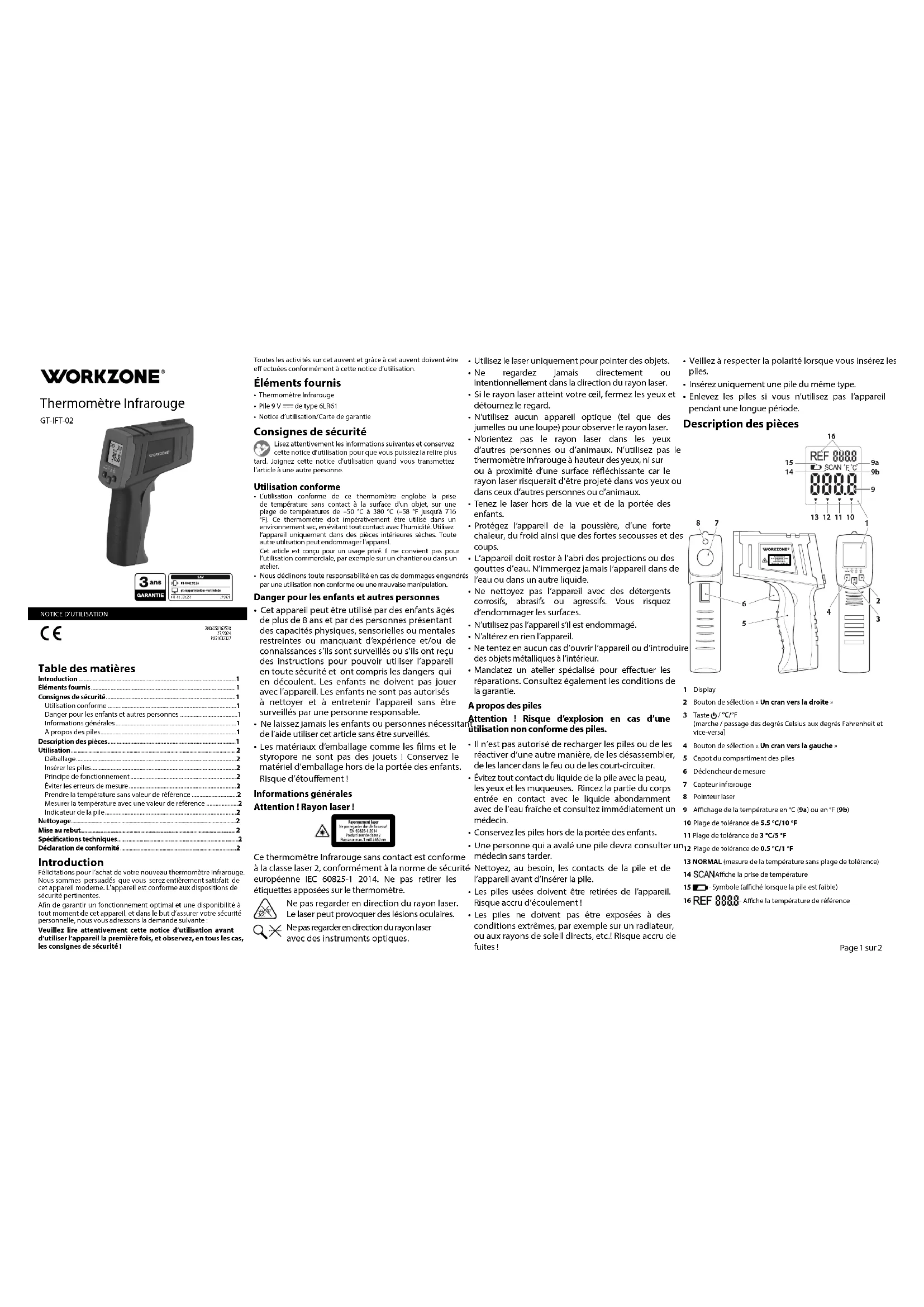

MODE D'EMPLOI GT-IFT-02 Workzone

Thermomètre Infrarouge

GT-IFT-02

WORIZOME 35.8

NOTICE D'UTILISATION

CE

2006050162598 27/2024 P051032327

Table des matières

Introduction ....1

Elements fournis....1 Consignes de sécurité....1

Consignes de sécurité Utilisation conforme

Danger pour les enfants et autres personnes ....1

Informations générales....1

A propos des piles....1

Description des pièces....1

Utilisation 2 Déballage 3

Déballage ....2 Insérer les piles....2

Principe de fonctionnement 2

Éviter les erreurs de mesure....2

Prendre la température sans valeur de référence ....2

Mesurer la température avec une valeur de référence ...... Indicateur de la pile ...... 2

Nettoyage 2

Mise au rebut....2

Spécifications techniques....2

Déclaration de conformité 2

Introduction

Félicitations pour l'achat de votre nouveau thermomètre Infrarouge. Nous sommes persuadés que vous serez entièrement satisfait de cet appareil moderne. L'appareil est conforme aux dispositions de sécurité pertinentes.

Afin de garantir un fonctionnement optimal et une disponibilité à tout moment de cet appareil, et dans le but d'assurer votre sécurité personnelle, nous vous adressons la demande suivante :

Veuillez lire attentivement cette notice d'utilisation avant d'utiliser l'appareil la première fois, et observez, en tous les cas, les consignes de sécurité !

Toutes les activités sur cet auvent et grâce à cet auvent doivent être eff ectuées conformément à cette notice d'utilisation.

Éléments fournis

• Thermomètre Infrarouge
- Pile 9 V == de type 6LR61
- Notice d'utilisation/Carte de garantie

Consignes de sécurité

Lisez attentivement les informations suivantes et conservez cette notice d'utilisation pour que vous puissiez la relire plus tard. Joignez cette notice d'utilisation quand vous transmettez l'article à une autre personne.

Utilisation conforme

• L'utilisation conforme de ce thermomètre englobe la prise de température sans contact à la surface d'un objet, sur une plage de températures de -50^ à 380^ ( -58^ jusqu'à 716 ^-2F ). Ce thermomètre doit impérativement être utilisé dans un environnement sec, en évitant tout contact avec l'humidité. Utilisez l'appareil uniquement dans des pièces intérieures séches. Toute autre utilisation peut endommager l'appareil.
  Cet article est conçu pour un usage privé. Il ne convient pas pour l'utilisation commerciale, par exemple sur un chantier ou dans un atelier.
• Nous déclinons toute responsabilité en cas de dommages engendrés par une utilisation non conforme ou une mauvaise manipulation.

Danger pour les enfants et autres personnes

• Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales restreintes ou manquant d'expérience et/ou de connaissances s'ils sont surveillés ou s'ils ont reçu des instructions pour pouvoir utiliser l'appareil en toute sécurité et ont compris les dangers qui en découlent. Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne sont pas autorisés à nettoyer et à entretenir l'appareil sans être surveillés par une personne responsable.
• Ne laissez jamais les enfants ou personnes nécessitar de l'aide utiliser cet article sans être surveillés.
• Les matériaux d'emballage comme les films et le styropore ne sont pas des jouets ! Conservez le matériel d'emballage hors de la portée des enfants. Risque d'étouffement !

Informations générales

Attention! Rayon laser!

Ce thermomètre Infrarouge sans contact est conforme à la classe laser 2, conformément à la norme de sécurité européenne IEC 60825-1 2014. Ne pas retirer les étiquettes apposées sur le thermomètre.

Ne pas regarder en direction du rayon laser. Le laser peut provoquer des lésions oculaires.

Ne pas regarder en direction du rayon laser avec des instruments optiques.

• Utilisez le laser uniquement pour pointer des objets.
• Ne regardez jamais directement ou intentionnellement dans la direction du rayon laser.
• Si le rayon laser atteint votre œil, fermez les yeux et détournez le regard.
• N'utilisez aucun appareil optique (tel que des jumelles ou une loupe) pour observer le rayon laser.
• N'orientez pas le rayon laser dans les yeux d'autres personnes ou d'animaux. N'utilisez pas le thermomètre Infrarouge à hauteur des yeux, ni sur ou à proximité d'une surface réfléchissante car le rayon laser risquerait d'être projeté dans vos yeux ou dans ceux d'autres personnes ou d'animaux.
• Tenez le laser hors de la vue et de la portée des enfants.
• Protégez l'appareil de la poussière, d'une forte chaleur, du froid ainsi que des fortes secousses et des coups.
• L'appareil doit rester à l'abri des projections ou des gouttes d'eau. N'immergez jamais l'appareil dans de l'eau ou dans un autre liquide.
• Ne nettoyez pas l'appareil avec des détergents corrosifs, abrasifs ou agressifs. Vous risquez d'endommager les surfaces.
• N'utilisez pas l'appareil s'il est endommagé.
  • N'altérez en rien l'appareil.
• Ne tentez en aucun cas d'ouvrir l'appareil ou d'introduire des objets métalliques à l'intérieur.
• Mandatez un atelier spécialisé pour effectuer les réparations. Consultez également les conditions de la garantie.

A propos des piles

Attention ! Risque d'explosion en cas d'une utilisation non conforme des piles.

• Il n'est pas autorisé de recharger les piles ou de les réactiver d'une autre manière, de les désassembler, de les lancer dans le feu ou de les court-circuiter.
• Évitez tout contact du liquide de la pile avec la peau, les yeux et les muqueuses. Rincez la partie du corps entrée en contact avec le liquide abondamment avec de l'eau fraîche et consultez immédiatement un médecin.
• Conservez les piles hors de la portée des enfants.
• Une personne qui a avalé une pile devra consulter médecin sans tarder.
  é Nettoyez, au besoin, les contacts de la pile et de l'appareil avant d'insérer la pile.
• Les piles usées doivent être retirées de l'appareil. Risque accru d'écoulement!

• Les piles ne doivent pas être exposées à des conditions extrêmes, par exemple sur un radiateur, ou aux rayons de soleil directs, etc.! Risque accru de fuites!

• Veillez à respecter la polarité lorsque vous insérez les piles.

• Insérez uniquement une pile du même type.
• Enlevez les piles si vous n'utilisez pas l'appareil pendant une longue période.

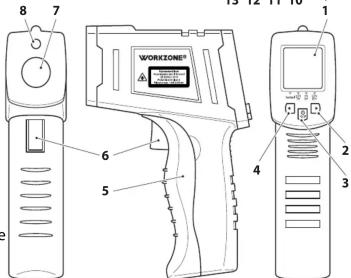

Description des pièces

WORKZONE® 1 2 3 4 5 6 7 8

1 Display
2 Bouton de sélection « Un cran vers la droite »
3 Taste ⏻/°C/°F
(marche / passage des degrés Celsius aux degrés Fahrenheit et vice-versa)
4 Bouton de sélection « Un cran vers la gauche »
5 Capot du compartiment des piles
6 Déclencheur de mesure
7 Capteur infrarouge
8 Pointeur laser
9 Affichage de la température en °C (9a) ou en °F (9b)

10 Plage de tolérance de 5.5 °C/10 °F

11 Plage de tolérance de 3 °C/5 °F

12 Plage de tolérance de 0.5 °C/1 °F

13 NORMAL (mesure de la température sans plage de tolérance)
14 SCAN Affiche la prise de température
15 - Symbole (affiché lorsque la pile est faible)
16 REF 888.8 - Affiche la température de référence

Utilisation

Déballage

- Sortez l'article et la pile de l'emballage.

• Vérifi ez si le contenu est complet.

- Assurez-vous que les différentes pièces ne présentent aucun dommage. En cas de dommages, ne les utilisez pas. Adressez-vous au SAV dont l'adresse fi gure sur la carte de garantie.

Conservez le matériel d'emballage hors de la portée des enfants. Il existe un risque d'étouff ement quand ce matériel est avalé. Veillez à ce que personne n'enfi le le sac d'emballage : la tête.

Insérer les piles

- Retirer et ouvrir le capot du compartiment des piles 5 de la poignée en utilisant les creux de préhension 17.

WORKZONE® 17 18 5

INFOS : La pile ne peut être insérée que dans un sens.

- Bien appuyer les deux contacts de la pile contre la plaque de contact 18 et faire pivoter la pile dans le compartiment des piles de la poignée.

INFOS : Avec un bip, l'écran éclairé affiche brièvement tous les segments. L'éclairage s'éteint après environ 15 secondes. Sans autre opération, le thermomètre s'éteint après environ 60 secondes avec deux bips courts.

• Refermez le capot du compartiment des piles 5

Principe de fonctionnement

Les corps et les liquides dont la température est supérieure au zéro absolu (-273,15 °C) envoient des rayons infrarouges à la surface. L'énergie émise a un lien mathématique fixe avec la température en surface.

Cette énergie est mesurée, traitée électroniquement et affichée en tant que température sur l'écran d'affichage.

Éviter les erreurs de mesure

- En cas de changement brutal de température, laissez l'appareil s'adapter à la température ambiante pendant env. 15 minutes avant de l'utiliser.

- N'exposez pas l'appareil trop longtemps à des températures élevées ou basses.

- Évitez d'utiliser l'appareil dans des endroits poussiéreux ou humides. Après l'avoir utilisé, rangez l'appareil pour éviter de souiller le capteur.

Prendre la température sans valeur de référence

(13 NORMAL (mesure de la température sans plage de tolérance)) INFOS : Vous pouvez mesurer la température à la surface d'objets distant (maximum 20 cm) s ou proches (en posant l'avant du capteur sur la surface de l'objet - ne pas l'utiliser sur des liquides ou des surfaces humides). Il est impossible d'eff ectuer une mesure précise de la température d'objets ayant des surfaces transparentes ou très brillantes/réfl échissantes.

• Allumez ou éteignez l'appareil en appuyant sur la touche 3 ⏻/°C/°F et en la maintenant enfoncée pendant 2 secondes (il est également possible de l'allumer en appuyant brièvement sur le déclencheur de mesure 6).
  Un appui répété sur ce bouton 3 ⏻ / °C/°F après la mise en marche du thermomètre, vous permet de basculer entre le mode d'affichage en °C 9a et le mode d'affichage en °F 9b.
  INFOS : Si aucun bouton n'est actionné après la mise en marche, l'appareil s'éteint automatiquement au bout d'env. 60 secondes.
• Posez l'avant du capteur sur la surface de l'objet dont vous voulez mesurer la température.

Attention, rayon laser! Respecter les consignes de sécurité!

INFOS: Si vous voulez mesurer la température sur un endroit précis d'un objet distant (maximum 20 cm), appuyez sur le déclencheur de mesure 6. Le pointeur laser envoie un point rouge qui vous permet d'orienter le capteur infrarouge 7 du thermomètre à l'endroit où vous voulez mesurer la température.

Mesurer la température avec une valeur de référence (Plages de tolérance 10 (5,5 °C/10 °F), 11 (3 °C/5 °F) ou 12 (0,5 °C/1 °F))

INFOS : Mesurez des températures différentes de la valeur de référence, situées dans ou en dehors de la plage de tolérance sélectionnée.

• Posez l'avant du capteur sur la surface de l'objet dont vous voulez mesurer la température.
• Vous pouvez alors enregistrer la valeur mesurée en appuyant simultanément sur le déclencheur de mesure et sur le bouton 3 ⏻/°C/°F. La valeur s'affiche à l'emplacement 16 REF 8888 sur l'écran.
• Sélectionnez une plage de tolérance à l'aide des boutons 2 ou 4.

• Eff ectuez une nouvelle prise de température.

• Si la température mesurée est inférieure à la plage de tolérance, l'écran devient bleu et un long bip sonore retentit.

• Si la température mesurée est supérieure à la plage de tolérance, l'écran devient rouge et un bref bip sonore retentit.
• Si la température mesurée est dans la plage de tolérance, l'écran devient uniquement vert.

INFOS : La valeur de référence est supprimée en éteignant et en rallu mant l'appareil.

Indicateur de la pile

Quand le symbole 15 est affiché, la pile doit être remplacée, voir le chapitre Insérer la pile.

Veuillez observer les informations du chapitre Mise au rebut.

Nettoyage

L'utilisation de produits nettoyants inadaptés peut endommager les surfaces de l'appareil et en particulier, l'écran.

N'utilisez pas d'objets métalliques, des détergents chimiques

agressifs ou abrasifs ni des éponges dures etc. pour nettoyer.
- Veillez toujours à ce qu'aucune impureté ne vienne se déposer sur le capteur infrarouge.
- Nettoyez l'appareil uniquement à l'aide d'un chiffon humide bien essoré et imbibé d'un peu de détergent.
- Séchez soigneusement tous les restes humides.
- Conservez l'appareil au sec à l'intérieur, à l'abri du gel. Sortez la pile si vous n'utilisez pas l'appareil pendant une plus longue durée.

Mise au rebut

Éliminez les matériaux d'emballage de manière conforme et dans le respect de l'environnement. Ce sont des matières premières réutilisables.

Les appareils usagés ne doivent pas être jetés avec les déchets ménagers!

Le symbole de la poubelle barrée signifi e que les appareils électriques et électroniques ne doivent jamais être jetés dans la poubelle des ordures ménagères. Les consommateurs sont contraints par la loi de jeter les appareils électriques et électroniques arrivés en fin de vie, séparément des déchets ménagers non triés. Cela permettra de garantir une valorisation des déchets respectueuse de l'environnement et des ressources. Les batteries et accumulateurs qui ne sont pas fixés dans l'appareil électrique ou électronique et qui peuvent être extraits sans dommage, doivent être retirés de l'appareil avant de l'emmener dans un point de collecte et éliminés de manière appropriée. Cela s'applique également aux ampoules qui peuvent être extraites de l'appareil sans dommage.

Les propriétaires privés d'appareils électriques et électroniques peuvent les déposer dans des déchetteries municipales ou les déposer dans les points de collecte mis en place par les fabricants ou les revendeurs. Le dépôt d'appareils usagés est gratuit.

D'une manière générale, les revendeurs sont tenus de proposer un service gratuit de reprise des appareils usagés, en mettant à disposition des points de collecte appropriés, à une distance raisonnable.

Les consommateurs ont la possibilité de déposer gratuitement un appareil usagé auprès d'un revendeur soumis à l'obligation de reprendre ces appareils, lorsqu'ils achètent un appareil neuf équivalent, offrant globalement les mêmes fonctions. Cette possibilité est aussi offerte pour les livraisons à un ménage privé.

Ne jetez pas les piles et batteries dans les ordures ménagères!

La loi oblige les consommateurs à déposer les piles et batteries, qu'elles contiennent des substances nocives ou non, dans un point de collecte de leur commune ou chez un commerçant, afi n de les éliminer de manière écologique et de recycler les matières premières qui les composent.

Les batteries et accumulateurs qui ne sont pas fixés dans l'appareil électrique ou électronique et qui peuvent être extraits sans dommage, doivent être retirés de l'appareil avant de l'emmener dans un point de collecte et éliminés de manière appropriée.

Jetez uniquement les piles et batteries déchargées.

Spécifi cations techniques

Modèle :

GT-IFT-02

Alimentation électrique :

9 V === (courant continu) Pile 9V — de type 6L P61

Précision :

-50 jusqu'à -40 °C / -58 jusqu'à -40 °F = ±5 % / 5 °C (la valeur de tolérance supérieure est déterminante)

-40 jusqu'à 0 °C / > -40 jusqu'à 32 °F = ±3 % / 3 °C (la valeur de tolérance supérieure est déterminante)

0 jusqu'à 380 °C / >32 jusqu'à 716 °F = ±1,5 % / 1,5 °C (la valeur de tolérance supérieure est déterminante)

0,1 °C / 0,1 °F

Résolution

Plage de mesures : -50 °C - +380 °C / -58 °F - 716 °F

Temps de réaction : 500 milliseconds

Niveau de pollution : II

Altitude de

fonctionnement: <2000 m

Plage de

fonctionnement : 0 °C à env. 40 °C / 32 °F à env. 104 °F

Humidité de l'air : 10-95 % (humidité relative)

Vu que nos produits sont développés et améliorés en permanence, des modifications du design et des altérations techniques ne sont pas exclues.

Cette notice d'utilisation peut être téléchargée en format PDF de notre site Internet www.gt-support.de

Déclaration de conformité

CE La conformité de ce produit avec les normes légales est garantie.

Vous trouverez la déclaration de conformité complète sur Internet sous www.gt-support.de

SAV

Globaltronics Service Center Kleyling SAS / zeitlos design und vertriebs GmbH, Transports Internationaux, RN 415, 68600 Algolsheim, France

Distribution par (Ce n'est pas l'adresse du SAV) :

Globaltronics GmbH & Co. KG

Bei den Mühren 5, 20457 Hamburg, Allemagne

Page 2 sur 2
