VF108TA - Tableau électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau électrique encastrable
Marque	Hager
Modèle	VF108TA
Nombre de modules	8 (selon nomenclature VF108)
Tension nominale	230/400 V AC
Courant nominal maximal	125 A (typique pour tableau 8 modules)
Indice de protection (IP)	IP30 (encastré) / IP40 (saillie) selon config.
Matériau du boîtier	Polycarbonate auto-extinguible
Dimensions (L x H x P)	260 x 200 x 100 mm (estimation)
Poids	1,2 kg (estimation)
Dissipation thermique admissible	2,8 kW (à ΔT = 10K), jusqu'à 10,8 kW (à ΔT = 30K)
Normes	EN 60670-1, EN 61439-3
Type de montage	Encastré (flush mounted) ou en saillie avec accessoires
Couleur	Blanc (RAL 9010)
Fonctions principales	Distribution électrique, protection des circuits par disjoncteurs et interrupteurs différentiels
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide (sans solvant)
Sécurité	Ne pas dépasser la dissipation thermique admissible ; respecter les sections de câbles (max. 25 mm² pour les arrivées)
Pièces détachées et réparabilité	Porte, borniers, rails DIN, (disponibles chez Hager)
Garantie	2 ans (constructeur)

FOIRE AUX QUESTIONS - VF108TA HAGER

Combien de modules peut accueillir le VF108TA ?

Le modèle VF108TA accepte 8 modules (disjoncteurs ou interrupteurs différentiels) sur un rail DIN.

Quelle est la tension nominale de ce tableau ?

Il supporte une tension de 230/400 V AC en monophasé ou triphasé.

Comment installer correctement le VF108TA ?

Fixez le tableau sur un mur solide, raccordez l'arrivée générale (max 125 A), et insérez les modules sur le rail DIN. Respectez la dissipation thermique en laissant un espace de ventilation.

Quels disjoncteurs utiliser avec ce tableau ?

Utilisez des disjoncteurs Hager de la série MCN ou ADN, calibrés selon le circuit (ex: 16A pour prises, 10A pour éclairage).

Comment calculer la dissipation thermique dans le tableau ?

Additionnez les pertes de chaque module (données constructeur). La valeur ne doit pas dépasser 2,8 kW pour une élévation de température de 10°C (selon le tableau fourni).

Quelle est la profondeur d'encastrement nécessaire ?

La profondeur est d'environ 100 mm (hors saillie du capot). Prévoyez une gaine technique de 110 mm minimum.

Le VF108TA est-il compatible avec les interrupteurs différentiels Hager ?

Oui, il accepte tous les interrupteurs différentiels Hager, notamment les séries CDC (30 mA) et CFI (300 mA).

Comment entretenir le tableau électrique ?

Nettoyez régulièrement l'extérieur avec un chiffon sec. Ne jamais utiliser d'eau ou de produit chimique à l'intérieur. Vérifiez annuellement le serrage des connexions.

Que faire si le tableau chauffe anormalement ?

Coupez l'alimentation générale et vérifiez la dissipation totale. Si elle dépasse les limites, réduisez la charge ou remplacez certains modules. Contactez un électricien.

Où trouver des pièces de rechange pour le VF108TA ?

Les pièces (porte, borniers, rails) sont disponibles chez les distributeurs Hager ou sur le site officiel. Utilisez les références constructeur pour commander.

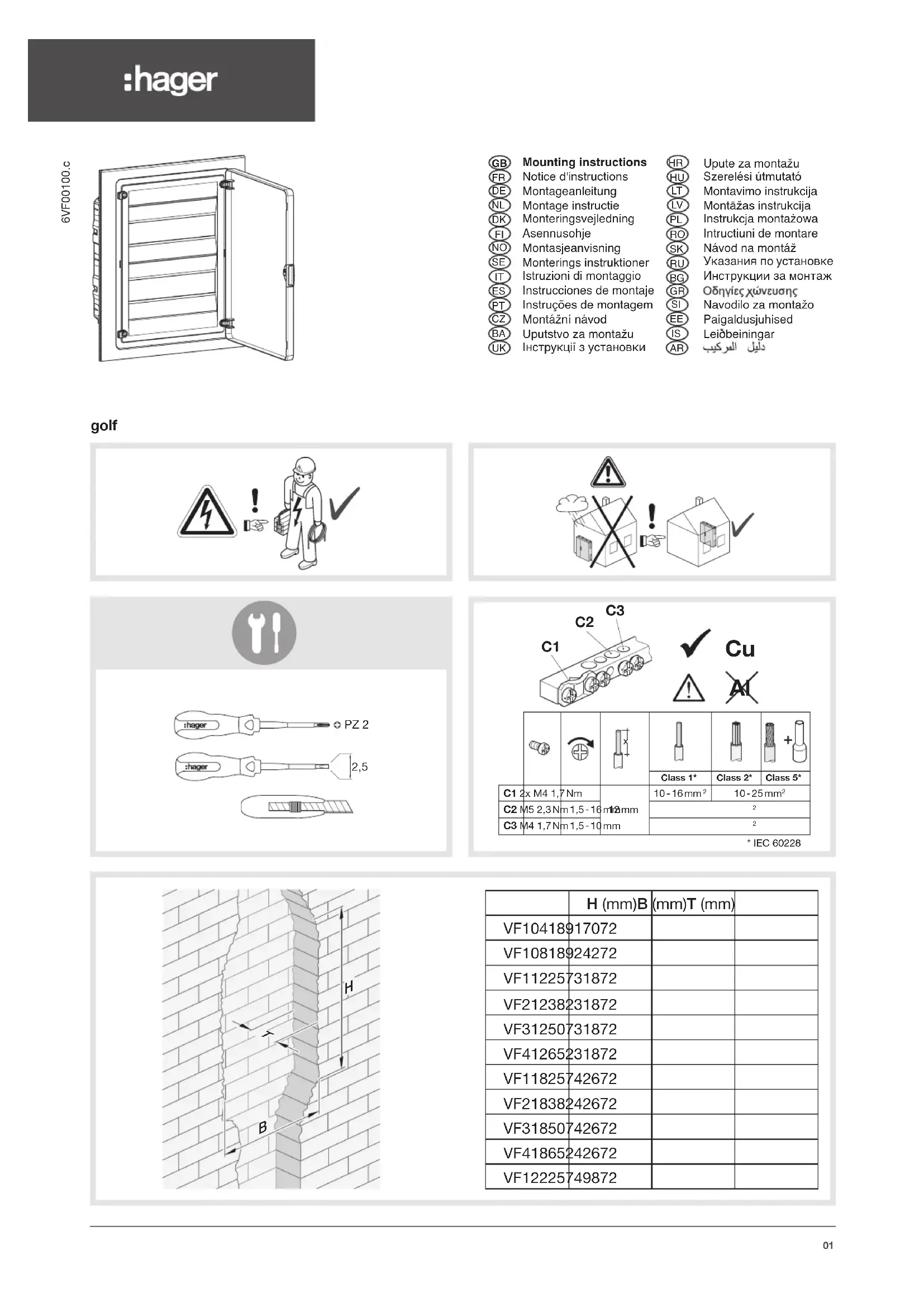

MODE D'EMPLOI VF108TA HAGER

Reference	Admissible thermal dissipation loss for flush mounted distribution boards at temperature rise ΔT*
	10KW	15KW	20KW	25KW	30KW
VF104 2,5 4,1	5,9 7,7 9,7
VF108 2,8 4,6	6,5 8,6 10,8
VF112 4,4 7,2	10,4 13,7	17,2
VF212 5,7 9,5	13,5 17,9	22,4
VF312 7,1 11,7	16,8 22,1	27,8
VF412 8,7 14,4	20,5 27,1	34,0
VF118 5,8 9,6	13,8 16,2	22,8
VF218 7,6 12,6	17,9 23,7	29,7
VF318 9,2 15,3	21,9 28,9	36,2
VF418 11,2	26,5 35,0	43,9
VF122 6,8 11,2	2 26,5	26,5
