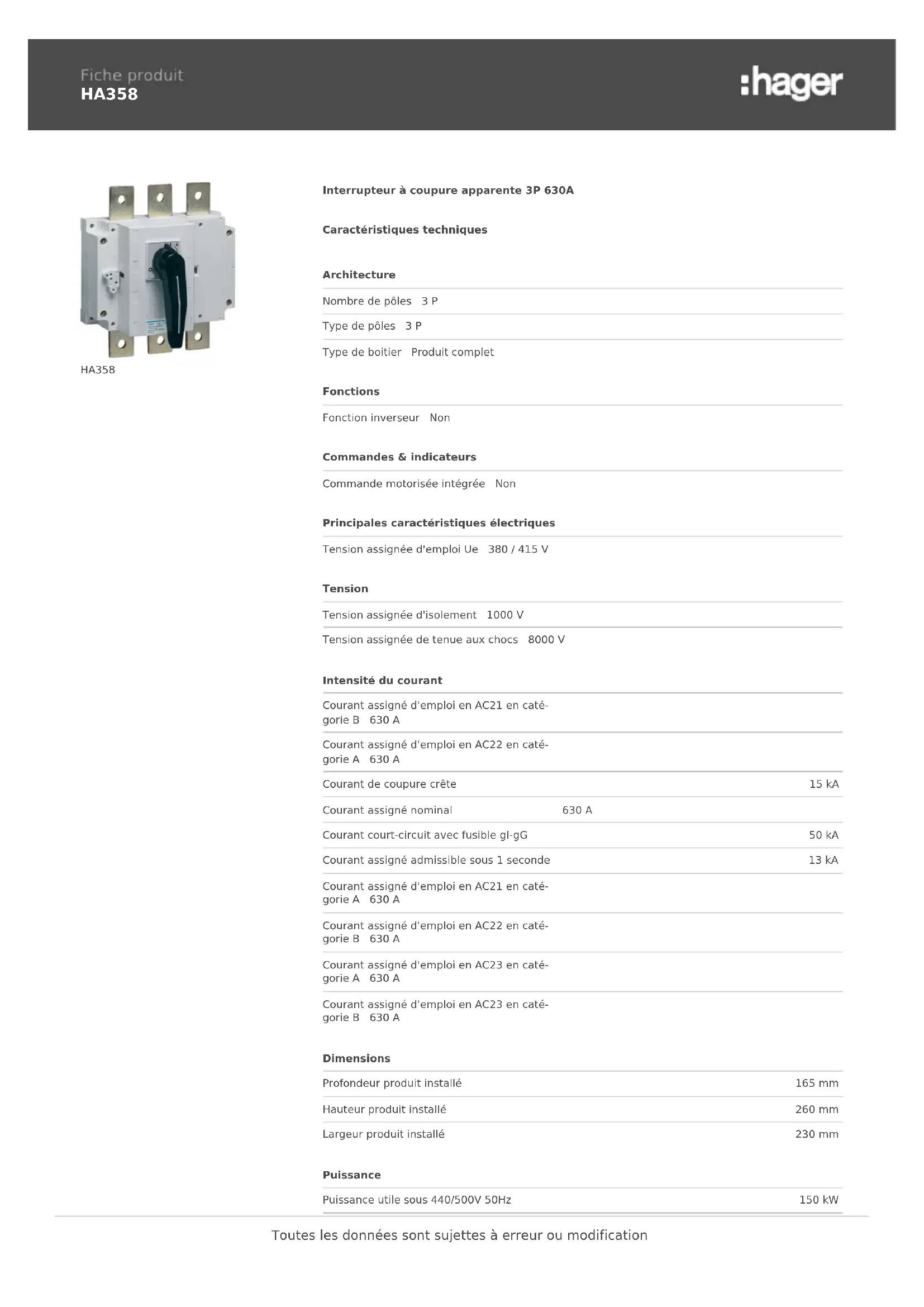

MODE D'EMPLOI HA358 HAGER

Interrupteur à coupure apparente 3P 630A

Caractéristiques techniques

Architecture

Nombre de pôles 3 P

Type de pôles 3 P

Type de boitier Produit complet

Fonctions

Fonction inverseur Non

Commandes & indicateurs

Commande motorisée intégrée Non

Principales caractéristiques électriques

Tension assignée d'emploi Ue 380 / 415 V

Tension

Tension assignée d'isolement 1000 V

Tension assignée de tenue aux chocs 8000 V

Intensité du courant

Courant assigné d'emploi en AC21 en catégorie B 630 A

Courant assigné d'emploi en AC22 en catégorie A 630 A

Courant de coupure crête 15 kA

Courant assigné nominal 630 A

Courant court-circuit avec fusible gl-gG 50 kA

Courant assigné admissible sous 1 seconde 13 kA

Courant assigné d'emploi en AC21 en catégorie A 630 A

Courant assigné d'emploi en AC22 en catégorie B 630 A

Courant assigné d'emploi en AC23 en catégorie A 630 A

Courant assigné d'emploi en AC23 en catégorie B 630 A

Dimensions

Profondeur produit installé 165 mm

Hauteur produit installé 260 mm

Largeur produit installé 230 mm

Puissance

Puissance utile sous 440/500V 50Hz 150 kW

Puissance dissipée totale sous IN 92.7 W

Puissance dissipée par pôle à In 30.9 W

Puissance d'emploi à 400V en AC1 414 kW

Porte, couvercle

Cadenassable Oui

Type de fixation sur platine de montage

Connexion

Section de raccordement en câble rigide 2x300mm²

Type de connexion plage de raccordement

Equipement

Nombre contact auxiliaire à ouverture 0

Nombre contact auxiliaire à fermeture 0

Nombre contact auxiliaire inverseur 0

Largeur pour raccordement par cosses 185 mm²

Commande motorisée optionnelle Non

Standards

Texte norme IEC 60947-3

Directive européenne WEEE concerné

Sécurité

Indice de protection IP IP00

Conditions d'utilisation

Température de service -20...70 °C
