HA458 - Commutateur HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur (interrupteur à coupure apparente)
Marque	Hager
Modèle	HA458
Nombre de pôles	4 P
Tension assignée d'emploi	380 / 415 V
Tension assignée d'isolement	1000 V
Tension assignée de tenue aux chocs	8000 V
Courant assigné nominal	630 A
Courant assigné d'emploi en AC21 (catégorie B)	630 A
Courant assigné d'emploi en AC22 (catégorie A)	630 A
Courant de coupure crête	45 kA
Courant court-circuit avec fusible gl-gG	50 kA
Courant assigné admissible sous 1 seconde	13 kA
Puissance utile sous 380/415 V 50 Hz	220 kW
Puissance dissipée totale sous IN	92.7 W
Section de raccordement en câble rigide	2x300 mm²
Indice de protection IP	IP00
Température de service	-20 à 70 °C
Cadenassable	Oui
Norme	IEC 60947-3
Entretien et nettoyage	Aucun entretien spécifique requis. Nettoyer avec un chiffon sec.
Sécurité	Installation par un professionnel. Respecter les normes électriques.

FOIRE AUX QUESTIONS - HA458 HAGER

Quel est le nombre de pôles du commutateur Hager HA458 ?

Le Hager HA458 est un commutateur 4 pôles.

Quelle est la tension nominale d'emploi ?

La tension assignée d'emploi est de 380/415 V.

Le commutateur est-il cadenassable ?

Oui, le HA458 est cadenassable pour assurer la sécurité lors de la maintenance.

Quelle section de câble peut-on raccorder ?

La section de raccordement en câble rigide est de 2x300 mm².

Quel est le courant nominal ?

Le courant assigné nominal est de 630 A.

Est-il adapté pour une utilisation en milieu industriel ?

Oui, il est conçu pour des applications industrielles avec une puissance utile jusqu'à 220 kW sous 380/415 V.

Quelle est la norme applicable ?

Le commutateur est conforme à la norme IEC 60947-3.

Quel est l'indice de protection ?

L'indice de protection est IP00, il nécessite donc une installation dans une enveloppe adaptée.

Quelle est la température de fonctionnement ?

La température de service est comprise entre -20 °C et 70 °C.

Comment réaliser l'entretien du commutateur ?

Aucun entretien spécifique n'est nécessaire. Il suffit de nettoyer avec un chiffon sec et de vérifier périodiquement les connexions.

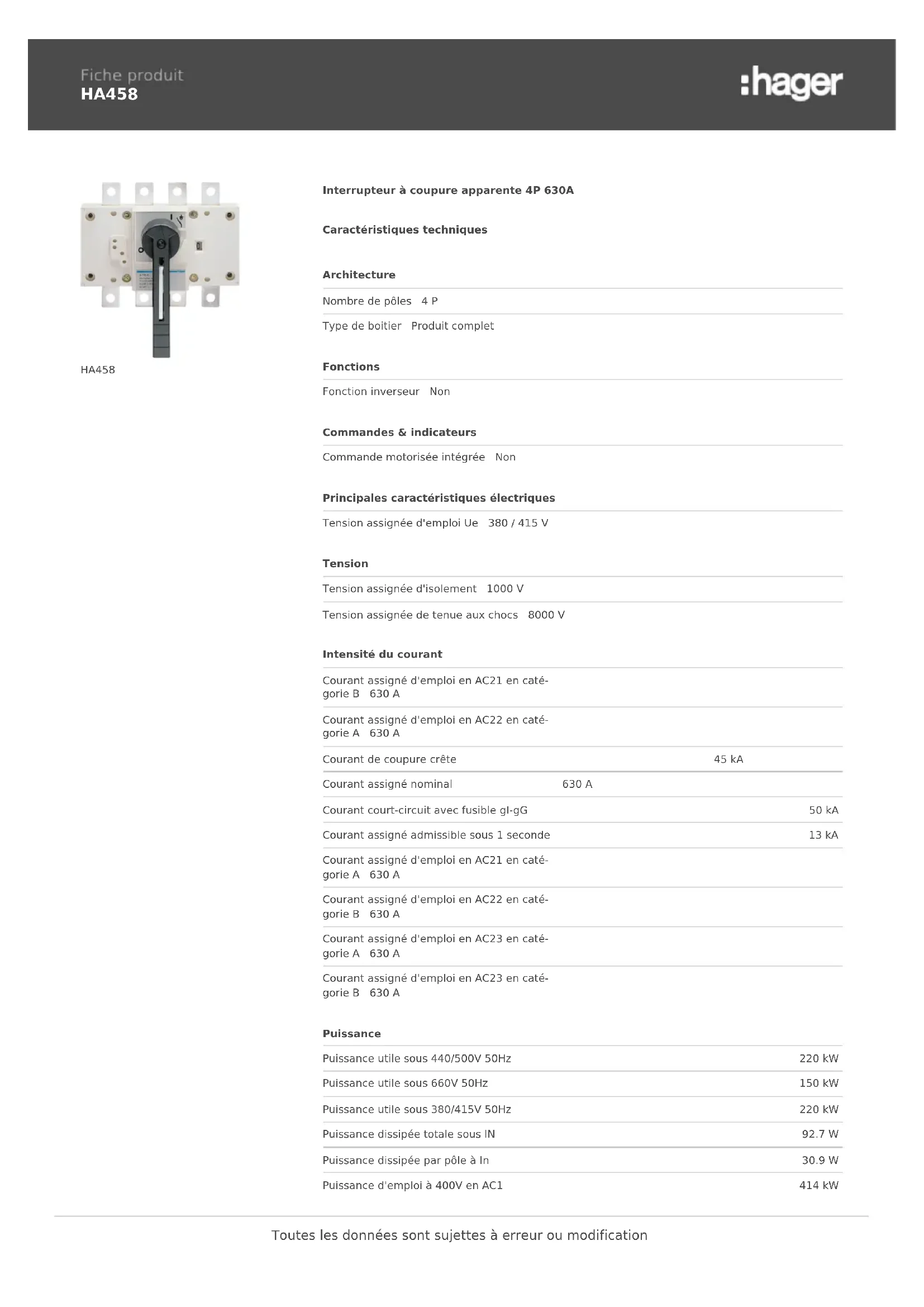

MODE D'EMPLOI HA458 HAGER

Interrupteur à coupure apparente 4P 630A

Caractéristiques techniques

Architecture

Nombre de pôles 4 P

Type de boitier Produit complet

Fonctions

Fonction inverseur Non

Commandes & indicateurs

Commande motorisée intégrée Non

Principales caractéristiques électriques

Tension assignée d'emploi Ue 380 / 415 V

Tension

Tension assignée d'isolement 1000 V

Tension assignée de tenue aux chocs 8000 V

Intensité du courant

Courant assigné d'emploi en AC21 en catégorie B 630 A

Courant assigné d'emploi en AC22 en catégorie A 630 A

Courant de coupure crête 45 kA

Courant assigné nominal 630 A

Courant court-circuit avec fusible gl-gG 50 kA

Courant assigné admissible sous 1 seconde 13 kA

Courant assigné d'emploi en AC21 en catégorie A 630 A

Courant assigné d'emploi en AC22 en catégorie B 630 A

Courant assigné d'emploi en AC23 en catégorie A 630 A

Courant assigné d'emploi en AC23 en catégorie B 630 A

Puissance

Puissance utile sous 440/500V 50Hz 220 kW

Puissance utile sous 660V 50Hz 150 kW

Puissance utile sous 380/415V 50Hz 220 kW

Puissance dissipée totale sous IN 92.7 W

Puissance dissipée par pôle à In 30.9 W

Puissance d'emploi à 400V en AC1 414 kW

Porte, couvercle

Cadenassable Oui

Type de fixation sur platine de montage

Connexion

Section de raccordement en câble rigide 2x300mm²

Type de connexion plage de raccordement

Equipement

Nombre contact auxiliaire à ouverture 0

Nombre contact auxiliaire à fermeture 0

Nombre contact auxiliaire inverseur 0

Largeur pour raccordement par cosses 240 mm²

Commande motorisée optionnelle Non

Standards

Texte norme IEC 60947-3

Directive européenne WEEE concerné

Sécurité

Indice de protection IP IP00

Conditions d'utilisation

Température de service -20...70 °C
