Type de produit	Transformateur de courant à enficher
Marque	Hager
Modèle	SRA02005
Classe de précision	1
Courant primaire	200 A
Courant secondaire	5 A
Rapport de transformation	200 A / 5 A
Puissance dissipée totale	2,2 W
Tension assignée d'isolement	3 kV
Fréquence assignée	50/60 Hz
Indice de protection	IP10
Protection tactile	Oui
Mode de fixation	Sur rail DIN ou platine
Dimensions (H x L x P)	70 x 49,5 x 30 mm
Ouverture pour barre	Largeur 29,5 mm, hauteur 20 mm
Taille de barre compatible	30x10 mm, 25x15 mm, 20x20 mm
Section de raccordement (câble souple ou rigide)	1,5 à 6 mm²
Type de connexion	Vis
Nombre d'entrées	1
Température de service	-40 à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - SRA02005 HAGER

Comment installer le transformateur de courant Hager SRA02005 ?

Fixez le transformateur sur un rail DIN ou une platine. Passez le câble ou la barre dans l'ouverture centrale. Raccordez les fils secondaires aux bornes à vis (section 1,5 à 6 mm²). Respectez le sens de passage du courant.

Quel est le rapport de transformation du SRA02005 ?

Le rapport est de 200 A au primaire pour 5 A au secondaire, soit 200/5 A.

Peut-on utiliser ce transformateur avec un compteur électrique ?

Oui, il est conçu pour être connecté à un compteur électrique ou un analyseur de réseau, à condition que celui-ci accepte un signal secondaire de 5 A.

Quelle est la classe de précision du SRA02005 ?

La classe de précision est 1, ce qui garantit une erreur inférieure à 1 % sur la mesure du courant.

Quels types de câbles ou barres peut-on passer dans l'ouverture ?

L'ouverture accepte des barres de dimensions 30x10 mm, 25x15 mm ou 20x20 mm, ou des câbles de diamètre adapté (max 29,5 mm de large).

Le transformateur est-il protégé contre les contacts directs ?

Oui, il est doté d'une protection tactile et son indice de protection est IP10, ce qui protège contre les corps solides de plus de 50 mm.

Quelle est la puissance dissipée par le SRA02005 ?

La puissance dissipée totale sous courant nominal est de 2,2 W.

Peut-on l'utiliser en extérieur ?

Non, son indice IP10 et sa plage de température -40 à 40 °C le destinent à un usage intérieur ou en armoire électrique abritée.

Comment entretenir le transformateur de courant ?

Nettoyez-le avec un chiffon sec et non pelucheux. Vérifiez périodiquement le serrage des connexions. Ne pas utiliser de solvants.

Le produit est-il certifié ?

Le produit n'est pas certifié selon les informations fournies, mais il est conforme à la directive européenne WEEE.

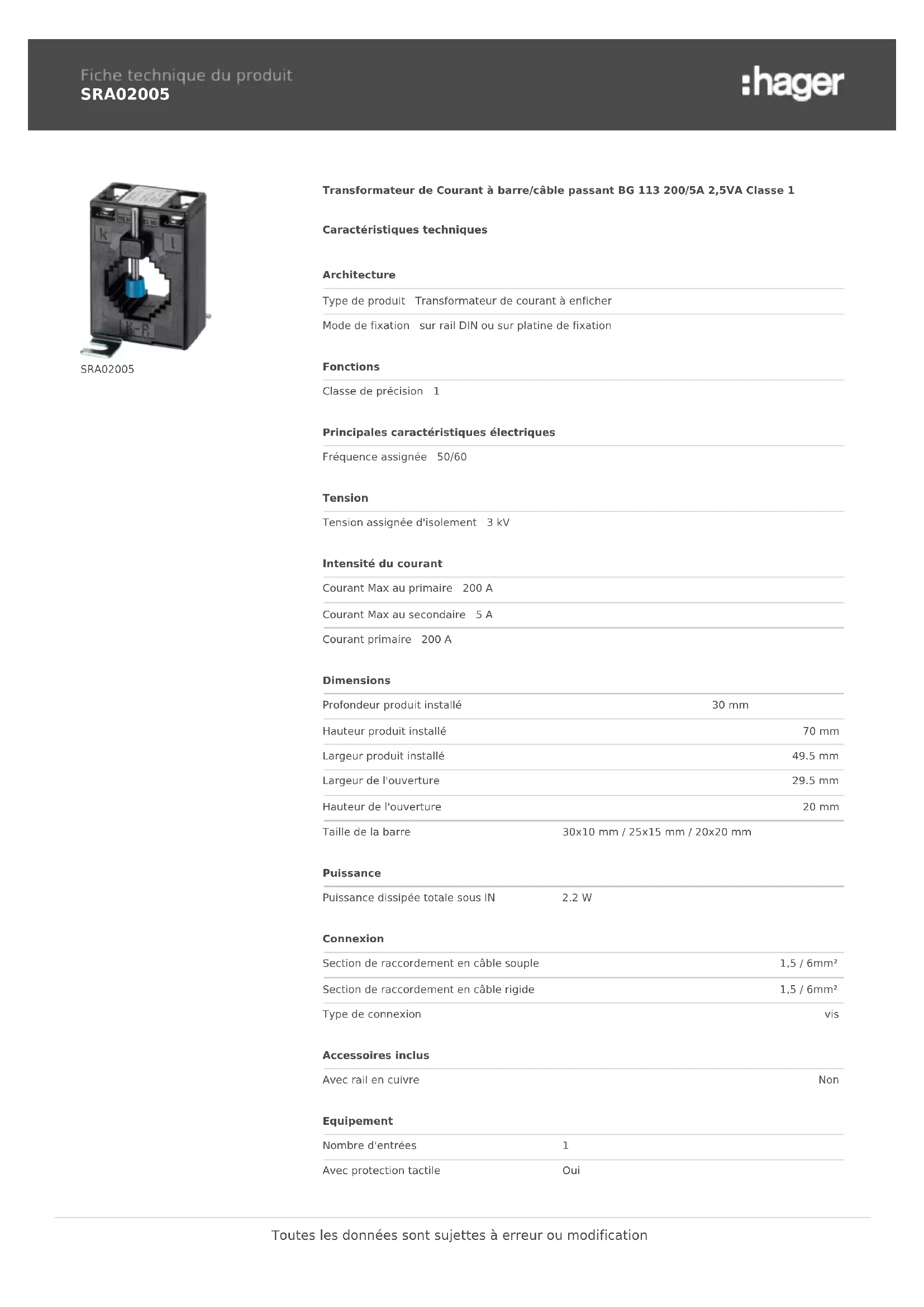

MODE D'EMPLOI SRA02005 HAGER

Transformateur de Courant à barre/câble passant BG 113 200/5A 2,5VA Classe 1

Caractéristiques techniques

Architecture

Type de produit Transformateur de courant à enficher

Mode de fixation sur rail DIN ou sur platine de fixation

Fonctions

Classe de précision 1

Principales caractéristiques électriques

Fréquence assignée 50/60

Tension

Tension assignée d'isolement 3 kV

Intensité du courant

Courant Max au primaire 200 A

Courant Max au secondaire 5 A

Courant primaire 200 A

Dimensions

Profondeur produit installé	30 mm
Hauteur produit installé	70 mm
Largeur produit installé	49.5 mm
Largeur de l'ouverture	29.5 mm
Hauteur de l'ouverture	20 mm
Taille de la barre	30x10 mm / 25x15 mm / 20x20 mm

Puissance

Puissance dissipée totale sous IN 2.2 W

Connexion

Section de raccordement en câble souple	1,5 / 6mm ^2
Section de raccordement en câble rigide	1,5 / 6mm ^2
Type de connexion	vis

Accessoires inclus

Avec rail en cuivre Non

Equipement

Nombre d'entrées	1
Avec protection tactile	Oui

Utilisation

Rapport de transformation 200A ; 5A

Standards

Produit certifié non

Directive européenne WEEE concerné

Sécurité

Indice de protection IP IP10

Conditions d'utilisation

Température de service -40...40 °C

Température de stockage/transport -40...40 °C

Identification

transformateur d'intensité ; TI ; TC ; tore

d'intensité; Compteur électrique ; Compteur de

consommation électrique ; Compteur d'électricité ;

Compteur de courant électrique ; Compteur de
