Type de produit	Transformateur de courant à enficher
Marque	Hager
Modèle	SRA02505
Classe de précision	1
Fréquence assignée	50/60 Hz
Tension assignée d'isolement	3 kV
Courant primaire	250 A
Courant secondaire	5 A
Rapport de transformation	250A / 5A
Puissance dissipée totale	2,6 W
Dimensions (L x H x P)	49,5 x 70 x 30 mm
Ouverture (L x H)	29,5 x 20 mm
Taille de barre compatible	30x10 mm / 25x15 mm / 20x20 mm
Section de raccordement	1,5 à 6 mm² (souple et rigide)
Type de connexion	Vis
Indice de protection IP	IP10
Température de service	-40 à 40 °C
Température de stockage	-40 à 40 °C
Fixation	Sur rail DIN ou platine de fixation
Nombre d'entrées	1
Avec protection tactile	Oui
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser avec des équipements de protection adaptés. Débrancher avant toute intervention.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de dysfonctionnement, contacter un professionnel.

FOIRE AUX QUESTIONS - SRA02505 HAGER

Quelle est la différence entre un transformateur de courant et un transformateur de tension ?

Un transformateur de courant (TC) réduit le courant élevé à un niveau mesurable, tandis qu'un transformateur de tension (TT) réduit la tension élevée. Le SRA02505 est un TC conçu pour une mesure précise du courant alternatif.

Comment installer le Hager SRA02505 ?

Installez le transformateur sur un rail DIN ou une platine de fixation. Passez le câble ou la barre primaire à travers l'ouverture. Raccordez les bornes secondaires à votre appareil de mesure avec des câbles de section 1,5 à 6 mm². Respectez les consignes de sécurité.

Quelle est la classe de précision du SRA02505 ?

La classe de précision est 1, ce qui correspond à une erreur maximale de 1% sur le rapport de transformation dans les conditions nominales.

Puis-je utiliser ce transformateur pour mesurer du courant continu ?

Non, le SRA02505 est conçu uniquement pour le courant alternatif (AC) à 50/60 Hz. Pour le courant continu, utilisez un capteur à effet Hall.

Quelles sont les dimensions maximales du conducteur primaire ?

L'ouverture est de 29,5 x 20 mm. Les barres compatibles sont de 30x10 mm, 25x15 mm ou 20x20 mm. Pour un câble, le diamètre maximum est d'environ 20 mm.

Le produit est-il certifié ?

Selon la fiche technique, le SRA02505 n'est pas certifié. Il est conforme à la directive européenne WEEE.

Comment raccorder les câbles secondaires ?

Utilisez des câbles souples ou rigides de section 1,5 à 6 mm². Raccordez-les aux bornes à vis en respectant la polarité (S1 et S2). Serrez fermement.

Quelle est la température maximale de fonctionnement ?

La température de service est de -40 à 40 °C. Ne pas dépasser ces limites pour éviter tout dommage.

Que faire si le transformateur chauffe anormalement ?

Vérifiez que le courant primaire ne dépasse pas 250 A et que les connexions sont bien serrées. Si la surchauffe persiste, débranchez et consultez un professionnel. Une surcharge peut endommager l'appareil.

Où puis-je télécharger la notice complète du SRA02505 ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Recherchez 'Hager SRA02505' dans la barre de recherche.

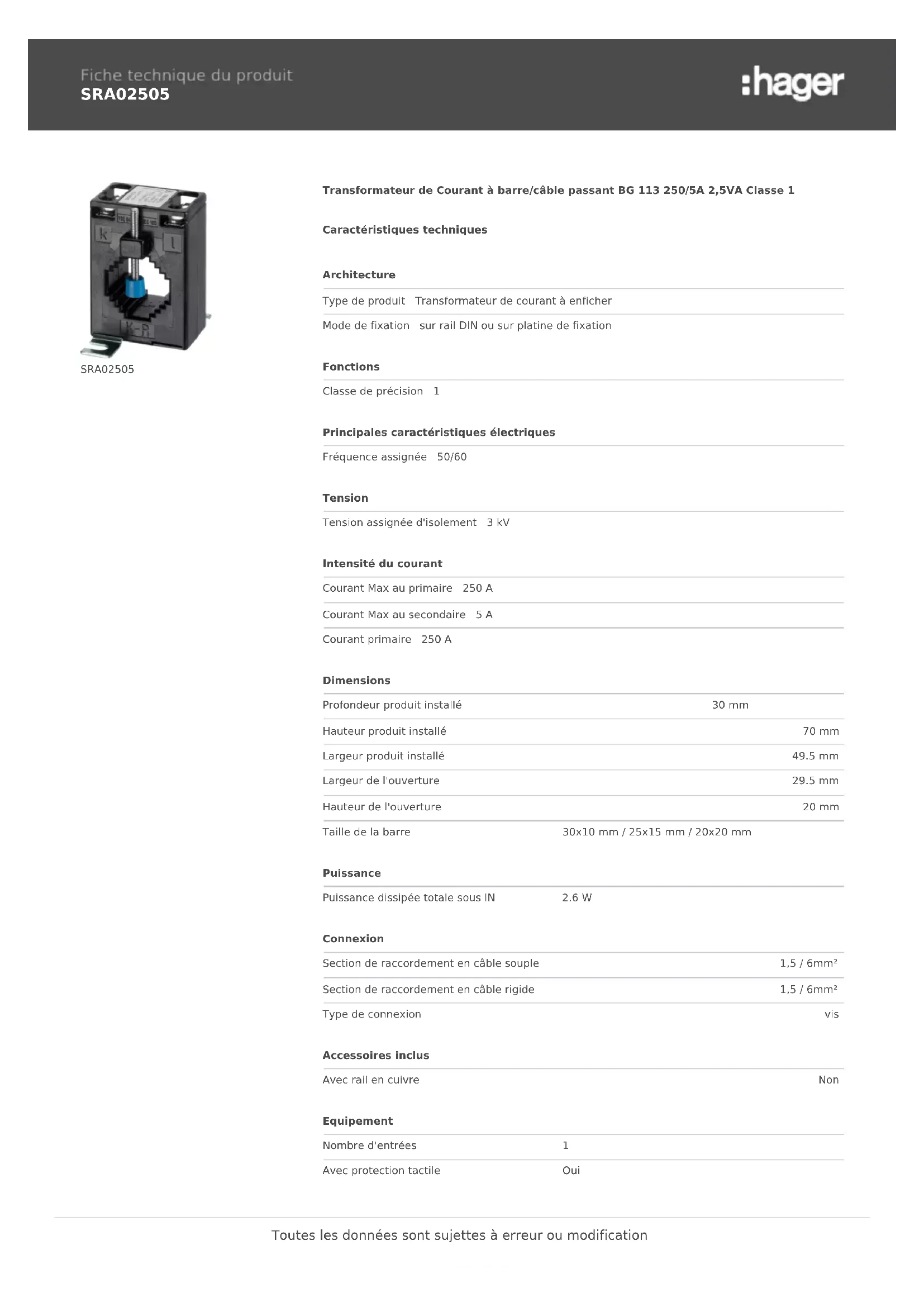

MODE D'EMPLOI SRA02505 HAGER

Transformateur de Courant à barre/câble passant BG 113 250/5A 2,5VA Classe 1

Caractéristiques techniques

Architecture

Type de produit Transformateur de courant à enficher

Mode de fixation sur rail DIN ou sur platine de fixation

Fonctions

Classe de précision 1

Principales caractéristiques électriques

Fréquence assignée 50/60

Tension

Tension assignée d'isolement 3 kV

Intensité du courant

Courant Max au primaire 250 A

Courant Max au secondaire 5 A

Courant primaire 250 A

Dimensions

Profondeur produit installé	30 mm
Hauteur produit installé	70 mm
Largeur produit installé	49.5 mm
Largeur de l'ouverture	29.5 mm
Hauteur de l'ouverture	20 mm
Taille de la barre	30x10 mm / 25x15 mm / 20x20 mm

Puissance

Puissance dissipée totale sous IN 2.6 W

Connexion

Section de raccordement en câble souple	1,5 / 6mm ^2
Section de raccordement en câble rigide	1,5 / 6mm ^2
Type de connexion	vis

Accessoires inclus

Avec rail en cuivre Non

Equipement

Nombre d'entrées	1
Avec protection tactile	Oui

Utilisation

Rapport de transformation 250A ; 5A

Standards

Produit certifié non

Directive européenne WEEE concerné

Sécurité

Indice de protection IP IP10

Conditions d'utilisation

Température de service -40...40 °C

Température de stockage/transport -40...40 °C

Identification

transformateur d'intensité ; TI ; TC ; tore

d'intensité; Compteur électrique ; Compteur de

consommation électrique ; Compteur d'électricité ;

Compteur de courant électrique ; Compteur de
