PM8-AV - Multiprise Panamax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiprise parasurtenseur
Marque	Panamax
Modèle	PM8-AV
Nombre de prises CA	8 prises d'alimentation secteur
Protection ligne téléphonique	1 entrée RJ-11 (IN) et 1 sortie RJ-11 (OUT/EQUIP)
Protection coaxiale	2 jeux de connecteurs coaxiaux (Set 1 et Set 2), bidirectionnels
Longueur du câble d'alimentation	1,8 m (6 pieds)
Type de fiche	Angle droit avec prise décalée à 45 degrés
Interrupteur	Combiné interrupteur Marche/Arrêt et disjoncteur
Témoins DEL	Sous tension et protection OK (vert), Mise à la terre OK (vert), Tension dangereuse (rouge)
Tension nominale	120 V CA (typique pour ce type de produit)
Courant nominal	15 A (estimation standard)
Protection contre les surtensions	Limiteur de surtension intégré avec protection des lignes de signaux
Garantie des appareils connectés	100 000 $ (sous conditions)
Montage mural	Possible (support inclus)
Modules d'appoint	Compatibles (vendus séparément) pour extension de protection
Dimensions (approx.)	30 x 8 x 5 cm (estimation)
Poids (approx.)	0,9 kg (estimation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec
Sécurité	Emplacement intérieur sec, loin de sources de chaleur et d'humidité
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service client pour remplacement

FOIRE AUX QUESTIONS - PM8-AV Panamax

Que faire si le témoin 'Sous tension et protection OK' est éteint et que les appareils ne s'alimentent pas ?

Vérifiez que le limiteur est branché sur une prise secteur fonctionnelle, que toutes les connexions sont sécurisées, que l'interrupteur Marche/Arrêt est en position Marche, et que le témoin 'Tension dangereuse' (rouge) est éteint. Si le voyant rouge est allumé, la tension entrante est anormale et l'alimentation a été coupée. Réenclenchez le disjoncteur en appuyant sur Marche (ON). Si le problème persiste, contactez le service client Panamax.

Comment brancher correctement une ligne téléphonique sur le PM8-AV ?

Assurez-vous que le limiteur et les appareils sont hors tension. Connectez la ligne provenant du mur dans la prise LINE (ligne) et la ligne allant vers votre équipement dans la prise EQUIP (équipement). Un branchement inversé annule la protection et la garantie.

Pourquoi mon téléviseur ne reçoit-il aucun signal vidéo via le câble coaxial connecté au PM8-AV ?

Vérifiez que les connecteurs coaxiaux sont bien enfichés dans les prises LINE et EQUIP appropriées. Essayez de contourner le limiteur en branchant le câble directement au téléviseur : si le signal revient, le limiteur est défectueux et doit être remplacé. Si le problème persiste, il peut provenir du fournisseur de câble.

Le disjoncteur du PM8-AV se déclenche fréquemment. Que faire ?

Cela indique une surcharge : l'intensité totale des appareils branchés dépasse la capacité nominale du limiteur. Débranchez un ou plusieurs appareils pour réduire la charge. Si le problème persiste, envisagez d'ajouter un limiteur Panamax supplémentaire.

Puis-je utiliser ce limiteur de surtension avec un adaptateur deux broches ?

Non, n'utilisez jamais d'adaptateur à deux broches. Le PM8-AV doit être branché sur une prise murale à trois broches correctement câblée et mise à la terre pour garantir la protection et la validité de la garantie.

Que signifie le témoin DEL rouge 'Tension dangereuse' ?

Ce témoin s'allume lorsque la tension d'entrée est anormalement haute ou basse. Dans ce cas, le limiteur coupe temporairement l'alimentation pour protéger vos appareils. Une fois la tension revenue dans la plage normale, le témoin s'éteint et l'alimentation est rétablie.

Comment installer le PM8-AV au mur ?

Fixez les supports fournis au limiteur, marquez l'emplacement des vis en utilisant les encoches en trou de serrure, insérez les entretoises d'espacement sur les vis, puis positionnez le limiteur sur les têtes de vis et glissez-le vers le bas pour le verrouiller. Le montage mural permet un retrait facile.

Le PM8-AV protège-t-il contre la foudre ?

Oui, il est conçu pour limiter les surtensions causées par la foudre et autres pics de tension, mais une protection complète nécessite que tous les fils entrant ou sortant des appareils (lignes téléphoniques, câbles coaxiaux, câbles LAN, etc.) soient raccordés à un limiteur Panamax approprié.

Quels câbles coaxiaux sont inclus avec le PM8-AV ?

La notice mentionne que des câbles coaxiaux sont inclus, mais ne précise pas le nombre ou la longueur. En général, Panamax fournit des câbles coaxiaux de qualité avec connecteurs F pour l'installation de base.

Comment ajouter des modules d'appoint de lignes de signaux ?

Les modules d'appoint (vendus séparément) s'installent en remplaçant le support mural inclus par un support spécial fourni avec le module, et en connectant les câbles de signal aux ports dédiés. Suivez les instructions du module et visitez le site Panamax pour plus de détails.

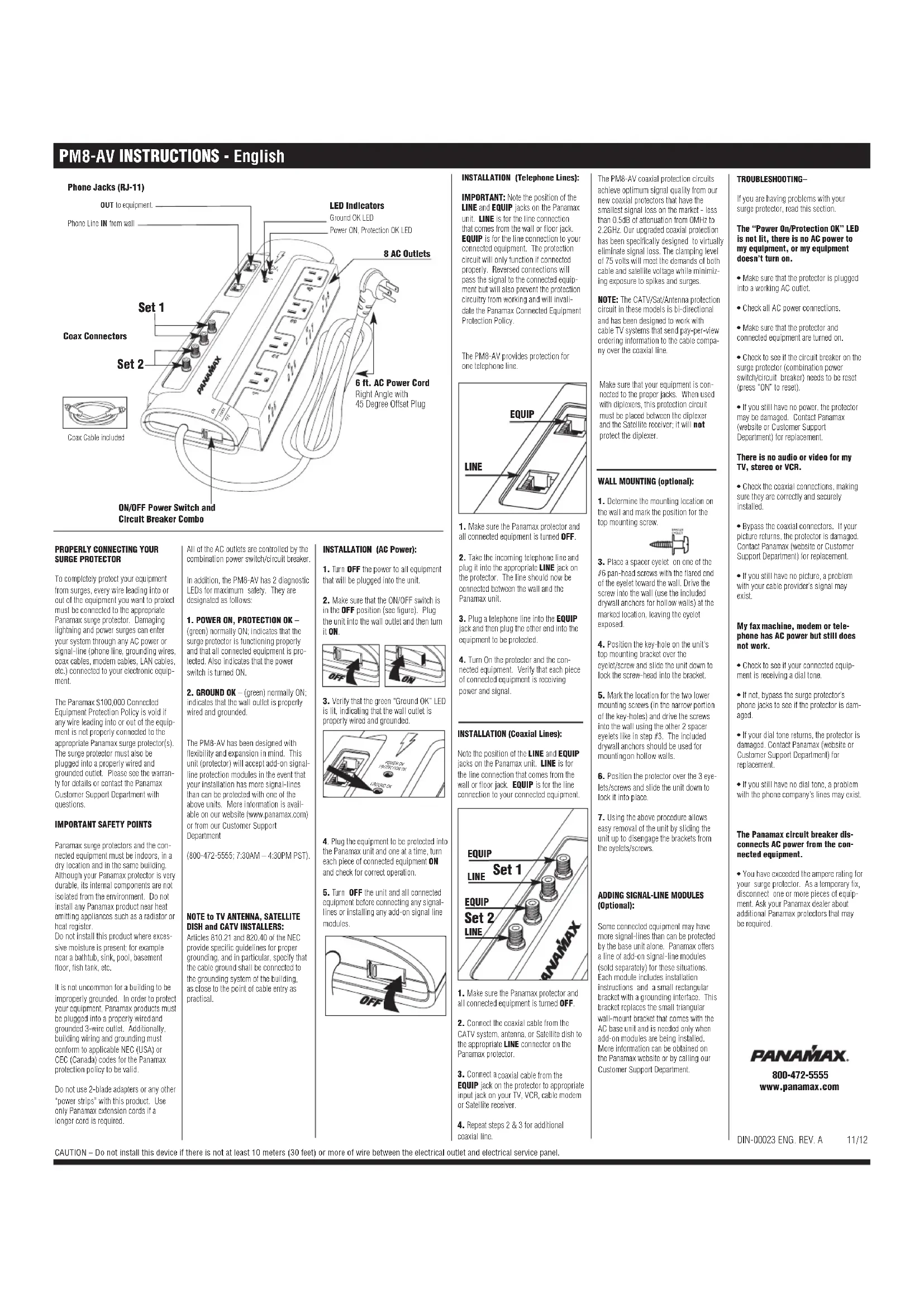

MODE D'EMPLOI PM8-AV Panamax

Prises téléphoniques

1 Téléhonique (RJ-11) OUT (entrée) to EQUIP (sortie) 1 Téléhonique (RJ-11) IN (entrée) Témoins DEL Témoin DEL de mise à la terre OK Témoin DEL de sous tension et protection OK Connecteurs Coaxiaux Set 1 Set 2 Câble coaxiaux inclus PAVAMAX 8 prises d'alimentation CA Câble d'alimentation CA de 6 pieds Angle droit avec prise décalée à 45 degré

Combiné interrupteur MARCHE/ARRÊT et disjoncteur

Raccordement correct du limiteur de surtension

Pour assurer la protection complète de vos appareils contre les surtensions, chaque fil entrant ou sortant des appareils à protéger doit être raccordé à un limiteur de surtension Panamax convenable à ces appareils. Les effets endommageant de la foudre et des surtensions peuvent atteindre votre système via toutes les entrées de courant alternatif et toutes les lignes de signaux (lignes téléphoniques, fils de mise à la terre, câbles coaxiaux, câbles modem, câbles LAN, etc.) raccordées à votre équipement électrique.

La garantie de 100.000 \$ sur les appareils branchés deviendra invalide si quelque fil que soit, entrant ou sortant des appareils, n'est pas raccordé correctement à un limiteur de surtension Panamax convenable. Le limiteur de surtension doit être branché dans une prise de courant correctement câblée et mise à la terre. Veuillez consulter la garantie pour plus de détails, si vous avez des questions, veuillez communiquer avec le Service à la clientèle.

Avis de sécurité important

Les limiteurs de surtension Panamax ainsi que les appareils qui lui sont raccordés doivent être à l'intérieur, dans un emplacement secret dans le même bâtiment. Quoique votre limiteur Panamax est très résistant, les composants internes ne sont pas à l'épreuve de l'environnement. Les produits Panamax ne doivent pas être installés en proximité d'appareils qui émettent de la chaleur tels que des radiateurs ou les registres d'air chaud. Ce produit ne doit pas être installé dans un endroit humide tel que proche d'une baignoire, un lavabo, une piscine, un plancher de sous-sol, un aquarium etc.

Il arrive fréquemment que le câblage d'un bâtiment ne soit pas correctement mis à la terre. Afin de bien protéger vos appareils, les produits Panamax doivent être branchés dans des prises de courant à 3 broches correctement câblées et mises à la terre. De plus, pour que la garantie Panamax soit valide le câblage et la mise à la terre du bâtiment doivent être conformes aux normes NEC (É.U.) ou CEC (Canada).

N'utilisez pas d'adaptateurs à deux broches ou autres limiteurs avec ce produit. S'il est nécessaire d'utiliser une rallonge électrique, utilisez uniquement celle de marque Panamax.

De plus, ces modèles de limiteur ont 3 témoins de diagnostic DEL pour une sécurité accrue. L'assignation de ces témoins est la suivante :

1. Sous tension et protection OK – (vert) en temps normal ce témoin est allumé, il indique que le limiteur de surtension fonctionne correctement, qu'il est sous tension et qu'il protège les appareils qui lui sont raccordés. Indique également que l'appareil est mis sous tension.

2. Mise à la terre OK – (vert) en temps normal ce témoin est allumé, il indique que la prise de courant murale est correctement câblé et mise à la terre.

3. Tension dangereuse – (rouge) en temps normal ce témoin est éteint, s'il s'allume c'est que la tension d'arrivée est dangereuse et que le limiteur de surtension a temporairement coupé le courant en vue de protéger vos appareils.

Par sa conception, la gamme de produits PM8-AV prévoit la flexibilité et l'expansion. Tous les modèles de la gamme acceptent les modules d'appoint pour augmenter la capacité de protection des lignes de signaux dans l'éventualité qu'un limiteur ne soit pas suffisant pour protéger toute votre installation. Pour plus d'information, veuillez visiter notre site Web (www.panamax.com) ou communiquer avec le Service à la clientèle au 800-472-5555 entre 7h30 et 16h30 HNP).

Note à l'intention des installateurs d'antenne de télévision, de système satellite et de câblodistribution :

Ce rappel à pour objet de souligner l'article 810.21 et 820.40 de la norme NEC qui prévoit des directives spécifiques concernant la mise à la terre, notamment, la norme exige que la mise à la terre du câble soit raccordée au système de mise à la terre du bâtiment et qu'elle soit située aussi proche que possible du point d'entrée du câble.

Installation (Alimentation CA) :

1. Assurez-vous que tous les appareils qui seront branchés au limiteur sont hors tension.

2. Assurez-vous que le commutateur Marche/Arrêt (ON/OFF) est en position d'arrêt (voir l'illustration). Branchez le limiteur à la prise de courant murale et mettez-le sous tension.

ARRÊT EN MARCHE

1. Assurez-vous que le témoin vert de Mise à la terre OK (Ground OK) est allumé, indiquant que la prise de courant murale est correctement câblée et mise à la terre.

1. Branchez tous les appareils que vous désirez protéger au limiteur Panamax, ensuite les mettre sous tension un à la fois et vérifiez qu'ils fonctionnent correctement ON and check for correct operation.

2. Assurez-vous de mettre le limiteur ainsi que tous les appareils qui lui sont raccordés hors tension avant de brancher des lignes de signaux ou avant l'installation de module de ligne de signal d'appoint.

ARRÊT

Installation (Lignes téléphoniques) :

IMPORTANT: Prenez note de la position des prises ligne (LINE) et équipement (EQUIP) sur le limiteur Panamax. La prise ligne (LINE) sert à la ligne provenant de la prise murale ou au sol. La prise équipement (EQUIP) sert au branchement des appareils que vous désirez protéger. Le circuit de protection ne fonctionne que s'il est branché correctement. Si le branchement est inversé, le signal est acheminé vers les appareils, cependant le circuit de protection ne fonctionne pas et la garantie de Panamax sur les appareils branchés sera invalide

Prise équipement (EQUIP) Prise ligne (LINE)

1. Assurez-vous que le limiteur Panamax et les appareils qui lui sont raccordés sont hors tension.

2. Insérez la ligne téléphonique ou LAN entrante dans la prise ligne (LINE) appropriée sur le limiteur. La ligne devrait maintenant être branchée entre le mur et le limiteur Panamax.

3. Insérez une ligne téléphonique ou LAN dans la prise équipement (EQUIP) et ensuite branchez l'autre extrémité du câble à l'appareil que vous désirez protéger.

4. Mettez le limiteur et tous les appareils branchés sous tension. Assurez-vous que chaque appareil est alimenté et qu'il reçoit un signal.

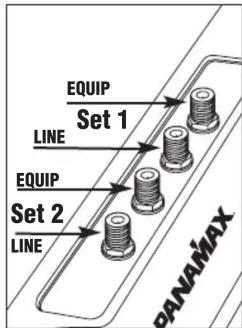

Installation (Câbles coaxiaux) :

IMPORTANT: Prenez note de la position des prises ligne (LINE) et équipement (EQUIP) sur le limiteur Panamax. La prise ligne (LINE) sert à la ligne provenant de la prise murale ou au sol. La prise équipement (EQUIP) sert au branchement des appareils que vous désirez protéger.

EQUIP Set 1 LINE EQUIP Set 2 LINE PANAMAX

1. Assurez-vous que le limiteur Panamax et les appareils qui lui sont raccordés sont hors tension.

2. Branchez le câble coaxial du système de câblodistribution, d'antenne ou de satellite à la prise ligne (LINE) appropriée sur le limiteur Panamax.

3. Branchez un câble coaxial de la prises équipement (EQUIP) du limiteur à la prise appropriée de votre téléviseur, magnétoscope, récepteur satellite ou de votre modem câble.

4. Répétez les étapes 2 et 3 pour brancher des câbles coaxiaux supplémentaires.

Les circuits de protection des câbles coaxiaux permettent d'obtenir une qualité optimale du signal grâce à nos nouveaux protecteurs coaxiaux, qui offrent les plus faibles chutes de signal sur le marché, avec une atténuation de moins de 0.5dB entre 0Hz et 2.2 GHz. Notre protection coaxiale améliorée a été conçue tout spécialement pour éliminer presque toutes les pertes de signal.

Le niveau de blocage de 75V répond aux besoins en termes de tension aussi bien du câble que du satellite, tout en minimisant les risques causés par les pointe de tension et les surtensions transitoires.

NOTE: Le circuit de protection Câble/Antenne dans ces modèles est bidirectionnel et a été conçu pour être compatible avec les systèmes de télévision par câble afin d'acheminer au câblodistributeur par ligne coaxiale toute l'information nécessaire à la commande de télé à la carte.

PM8-AV offre une protection pour une ligne de câblodistribution, d'antenne de télévision standard ou pour un modem câble. Il n'est pas compatible avec les systèmes satellite. Lorsque le limiteur est utilisé avec des duplexeurs, le circuit de protection doit être placé entre le duplexeur et le téléviseur ou le magnétoscope.

Montage mural (optionnel) :

1. Fixez les deux supports au limiteur avec les vis appropriées.

2. Déterminez l'endroit où vous désirez installer le limiteur et indiquez l'emplacement de la vis de montage pour l'extrémité supérieure.

1. Placez une entretoise d'espacement sur l'une des vis à tête tronconique n° 6 en maintenant le bout évasé vers le mur. Visez la vis dans le mur (utilisez des vis d'ancrage pour les murs creux) à l'endroit du point de repère, laissant l'entretoise exposée.

2. Positionnez l'encoche en trou de serrure sur le support pour l'extrémité supérieure vis-à-vis l'entretoise et la vis et insérez ensuite l'encoche du support sur la tête de la vis.

3. Indiquez la position des deux vis de montage inférieures (dans la plus petite portion des encoches en trou de serrure) et visez-les dans le mur en utilisant les deux autres entretoises d'espacement tel qu'indiqué dans l'étape 3.

4. Positionnez le limiteur vis-à-vis les 3 entretoises et les vis et insérez-les ensuite dans les encoches pour fixer le limiteur en place.

5. Le montage tel que décrit ci-dessus permet de retirer facilement le limiteur en ôtant simplement les supports des entretoises et des vis.

Ajout de modules d'appoint de lignes de signaux (optionnels) :

Il se peut que les appareils branchés comportent plus de lignes de signaux qu'un limiteur peut protéger. Pour ces situations, Panamax offre une gamme de modules d'appoint pour augmenter le nombre de lignes de signaux protégé (vendus séparément). Chaque module comprend des instructions pour l'installation ainsi qu'un petit support rectangulaire doté d'une interface de mise à la terre. Ce support remplace celui utilisé pour le montage mural qui est inclus avec l'unité CA de base et il est uniquement nécessaire lorsque des modules d'appoint sont rajoutés. Pour plus d'information, veuillez visiter le site Web de Panamax ou communiquer avec le Service à la clientèle

Dépannage – Si vous éprouvez des difficultés avec votre limiteur de surtension, consultez cette rubrique

Le témoin “sous tension et protection OK” est éteint, mes appareils ne sont pas alimentés de courant alternatif, ou mes appareils ne s’allument pas.

- Assurez-vous que le limiteur est branché dans une prise de courant AC fonctionnelle.

- Vérifiez toutes les connexions d'alimentation électrique

- Assurez-vous que le limiteur et les appareils qui lui sont raccordés sont sous tension.

- Assurez-vous que le témoin DEL de tension dangereuse est éteint. S'il est allumé, la tension secteur entrante est soit trop élevée ou trop basse et l'alimentation à vos appareils protégés a été coupée.

- Vérifiez si le disjoncteur sur le limiteur de surtension (combiné interrupteur marche/arrêt et disjoncteur) doit être réenclenché (appuyez sur Marche (ON) pour le réenclencher).

- Si vous n'avez toujours pas de courant, il se peut que le limiteur soit endommagé, Veuillez communiquer avec Panamax, via le site Web ou le Service à la clientèle, afin d'obtenir un remplacement.

Le téléviseur, la chaîne stéréo ou le magnétoscope ne reçoit pas de signal audio ou vidéo.

- Vérifiez les connexions coaxiales, elles doivent être branchées correctement et solidement.

- Contournez les connecteurs coaxiaux. Si le signal vidéo se rétablit, le limiteur est endommagé. Veuillez communiquer avec Panamax, via le site Web ou le Service à la clientèle, afin d'obtenir un remplacement.

- Si vous n'avez toujours pas de signal vidéo, il est possible que le problème soit lié au signal du fournisseur de câblodistribution.

Le télécopieur, modem ou téléphone reçoit du courant mais ne fonctionne pas.

- Vérifiez si les appareils protégés ont une tonalité

- Si non, contournez les prises téléphoniques du limiteur pour vérifier s'il est endommagé.

- Si la tonalité est rétablie, le limiteur est endommagé. Veuillez communiquer avec Panamax, via le site Web ou le Service à la clientèle, afin d'obtenir un remplacement.

- Si vous n'avez toujours pas de tonalité, il est possible que le problème soit lié aux lignes du fournisseur de services téléphoniques.

Le disjoncteur du limiteur de surtension Panamax coupe le courant alternatif aux appareils qui lui sont raccordés.

- Vous avez dépassé l'intensité nominale de votre limiteur de surtension. Une solution temporaire est de débrancher un ou plusieurs appareils du limiteur de surtension. Consultez votre revendeur, il est possible que vous ayez besoin de limiteurs Panamax additionnels.

800-472-5555

www.panamax.com

DIN-00023-FRN-A
