Type de produit	Prise de courant encastrée
Marque	On-Q
Modèle	HT22U2WHR6
Dimensions (approx.)	120 x 70 x 45 mm
Poids (approx.)	0.2 kg
Alimentation	120 V CA, 15 A max
Fonctions principales	Alimentation électrique intégrée, gestion des câbles (coax, HDMI, Cat 5)
Matériau	Plastique, métal
Couleur	Blanc
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de produits chimiques.
Sécurité	Installation conforme au code national de l'électricité. Mise à la terre obligatoire. Ne pas utiliser pour des circuits de plus de 15 A.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Informations générales	Fabriqué en Chine. Utilisé pour l'alimentation et le passage des câbles derrière un téléviseur mural.

FOIRE AUX QUESTIONS - HT22U2WHR6 On-Q

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont : un détecteur de montants, un niveau, un crayon, une scie à cloison sèche, et un tournevis (cruciforme et plat).

Quel type de câble peut-on utiliser ?

L'appareil accepte les câbles d'alimentation en cuivre plein AWG n° 14 maximum. Ne pas utiliser pour des circuits de plus de 15 ampères.

Comment brancher les fils ?

Le fil noir doit être connecté du côté marqué SOUS TENSION (HOT), le fil blanc du côté marqué BLANC (WHITE), et le fil de terre nu doit être enroulé autour de la vis de mise à la terre verte.

Comment retirer la prise si besoin ?

Insérez la lame d'un tournevis dans la fente de dégagement et poussez vers l'avant de la prise pour la libérer.

Peut-on utiliser cet appareil pour une installation dans un mur coupe-feu ?

Non, cet appareil n'est pas destiné à une utilisation dans des murs évalués pour la résistance au feu.

Quelle est la hauteur recommandée pour l'installation ?

La hauteur recommandée est au niveau de la prise existante ou à 18 pouces (46 cm) du sol pour le boîtier encastré.

Peut-on brancher un téléviseur directement ?

Oui, après installation, branchez le cordon d'alimentation du téléviseur dans la prise intégrée et faites passer les câbles HDMI ou coaxiaux par les passages prévus.

Est-il nécessaire de couper le courant avant l'installation ?

Oui, coupez l'alimentation au niveau du disjoncteur avant toute manipulation pour éviter tout risque d'électrocution.

Le produit est-il fourni avec une plaque murale ?

Oui, le kit comprend les vis et la plaque murale pour une finition propre.

Que faire si le câble est trop court ?

Utilisez un câble de rallonge approprié, en respectant les sections et normes électriques locales. Ne dépassez pas 15 ampères.

MODE D'EMPLOI HT22U2WHR6 On-Q

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: HT22U2

Country of Origin: Made in CHINA • Pays d'origine: Fabriqué en CHINA • Pais de origen: Hecho en CHINA

Installation Tools Needed: Stud Finder, Level, Pencil, Drywall Saw, Screwdriver (Phillips & Slotted) Détecteur de montants, niveau, stylo, scie à cloison sèche, tournevis Instalación Herramientas necesarias: Localizador de montantes, nivel, lápiz, drywall vio, destornillador

Les produits électriques Legrand sont conformes aux exigences du Code national de l'électricité en vigueur et des codes administrés par les autorités locales et ils doivent être mis à la terre conformément à celles-ci. Tous les produits électriques peuvent poser des risques d'électrocution ou d'incendie s'ils ne sont pas montés ou utilisés convenablement. Les produits électriques Legrand peuvent porter la marque d'un laboratoire d'essai reconnu à l'échelle nationale et devraient être installés conformément au code local ou au Code national de l'électricité en vigueur.

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: HT22U2

Country of Origin: Made in CHINA • Pays dorigine: Fabriqué en CHINA • Pais de origen: Hecho en CHINA

1

Pousser l'extrémité exposée du câble dans l'ouverture du boîtier électrique. Insérer complètement le fil de cuivre plein AWG n° 14 UNIQUEMENT dans les trous prévus à cet effet.

* Fil NOIR du côté étiqueté SOUS TENSION (HOT)

* Fil BLANC du côté étiqueté BLANC (WHITE)

* Enrouler le fil de cuivre nu de 34 de tour dans le sens des aiguilles d'une montre autour du la vis de mise à la terre verte et serrer.

Si la prise de courant doit être enlevée, insérer la lame de tournevis dans la fente de dégagement et la pousser vers l'avant de la prise de courant. * Ne pas utiliser les trous de fils pour des circuits de plus de 15 ampères.

Visser la prise au boîtier électrique à l'aide des vis incluses. Insérer le câblage et le coffret électrique dans l'ouverture supérieure du boîtier encastré et visser le coffret dans les coins jusqu'à ce qu'il soit bien fixé. Fixer la plaque murale. Rétablir l'alimentation seulement une fois que l'installation est terminée.

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: HT22U2

Country of Origin: Made in CHINA • Pays dorigine: Fabriqué en CHINA • Pais de origen: Hecho en CHINA

3

Installation Preparation Préparation de l'installation Preparación de la instalación

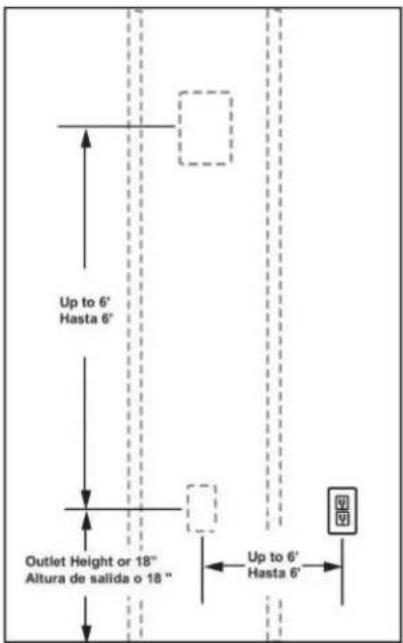

Utiliser un niveau, un stylo et le cadre de montage pour tracer les lignes de coupe de l'entrée d'alimentation, au niveau de la prise ou à 46 cm du plancher.

Utiliser un niveau, un stylo et la présente carte pour tracer les lignes de coupe du boîtier encastré derrière l'emplacement prévu du téléviseur.

Couper la cloison sèche pour faire place au boîtier encastré et au cadre de montage. Faire passer le câble d'alimentation par l'ouverture du boîtier encastré et le faire ressortir par l'ouverture du cadre de montage. À l'aide d'un tournevis et des deux vis fournies, fixer la fiche du câble d'alimentation à l'assemblage de l'entrée d'alimentation.

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: HT22U2

Country of Origin: Made in CHINA • Pays dorigine: Fabriqué en CHINA • Pais de origen: Hecho en CHINA

5

Installation des câbles accessoires et finition

Faire passer les câbles de catégorie 5, coaxiaux ou HDMI à travers la bride et l'entrée d'alimentation, puis utiliser un tournevis et les deux vis fournies pour fixer l'entrée d'alimentation au cadre de montage. Fixer ensuite la plaque murale. Brancher tout autre câble à l'équipement et le cordon d'alimentation fourni à la prise c.a. la plus proche.

Attention: Non destiné à l'utilisation en feu a évalué des murs/installations.
