Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue
Country of Origin: Made in China • Pays d'origine: Fabriqué en China • País de origen: Hecho en China
| ENP2001 20” (50.8cm) | ENP3001 30” (76.2cm) | ENP4201 42” (106.68cm) |
| 20" Plastic Enclosure Trim RingAnneau de garniture pour boîtier en plastique 50,8 cm (20 po)20 pulg. Anillo de plástico para el ajuste del gabinete | 30" Plastic Enclosure Trim RingAnneau de garniture pour boîtier en plastique 76,2 cm (30 po)30 pulg. Anillo de plástico para el ajuste del gabinete | 42" Plastic Enclosure Trim RingAnneau de garniture pour boîtier en plastique 106,68 cm (42 po)42 pulg. Anillo de plástico para el ajuste del gabinete |
| Contents(1) Top, Haut, Arriba(1) Bottom, Bas, Abajo(1) Hinge Side, Côté de la charnière, Lado de la bisagra(1) Latch Side, Côté du loquet, Lado del pestillo(1) Bag of Hardware, Sac de matériel, Bolsa de tornillos | Contents(1) Top, Haut, Arriba(1) Bottom, Bas, Abajo(2) Hinge Side, Côté de la charnière, Lado de la bisagra(2) Latch Side, Côté du loquet, Lado del pestillo(2) Corner Adapter, Adaptateur d'angle, Adaptador de esquina(1) Bag of Hardware, Sac de matériel, Bolsa de tornillos | Contents(1) Top, Haut, Arriba(1) Bottom, Bas, Abajo(2) Hinge Side, Côté de la charnière, Lado de la bisagra(2) Latch Side, Côté du loquet, Lado del pestillo(2) Center Connector, Raccord central, Conector central(1) Bag of Hardware, Sac de matériel, Bolsa de tornillos |
NOTICE D'INSTALLATION - Veuillez lire ces instructions dans leur intégralité avant de commencer.
- Perceuse électrique
- Coupeurs latéraux
- Tournevis
- Niveau
Ensemble de lanneau de garniture
Les anneaux de garniture sont livrés en pièces détachées qui s'enclenchent bien ensemble en suivant l'illustration à la page 1.
Aligner les bords de deux garnitures et les pousser l'une contre l'autre jusqu'à ce qu'un déclic se fasse entendre.
Fixer les pièces restantes ensemble pour terminer le montage.
Vue du dessous – Assemblé
2a

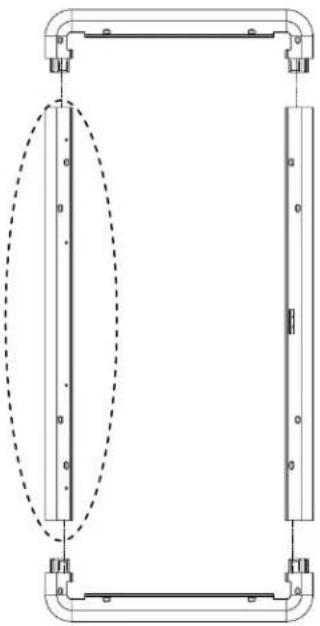

Determine Door Swing Direction
Déterminer le sens de l'ouverture de la porte
Les anneaux de garniture permettent d'ouvrir la porte à partir de la droite ou de la gauche selon l'installation.
Ouverture à gauche : Installer le côté de la charnière à gauche
Ouverture à droite : Installer le côté de la charnière à droite
Pour installer un anneau de garniture pour boîtier de 76,2 cm
(30 po) avec une ouverture de porte à droite, passer à
l'étape 2b ; sinon, passer à l'étape 3
Left Swing
Ouverture à gauche
Apertura a la izquierda
Right Swing
Ouverture à droite
Apertura a la derecha
Anneau de garniture pour boîtier de 76,2 cm (30 po) avec ouverture de porte à droite
Pour installer un anneau de garniture pour boîtier de 76,2 cm (30 po) avec une ouverture de porte à droite, les adaptateurs d'angle doivent être fixés de manière à permettre le verrouillage au moyen des orifices pour les vis des coins.
À l'aide des vis de 9,53 mm (3/8 po) fournies, fixer les adaptateurs d'angle aux coins supérieur et inférieur gauches de l'anneau de garniture.
Fixer l'anneau de garniture dans le boîtier/mur
En utilisant les vis fournies, fixer l'anneau de garniture avec les orifices pour vis correspondants du cadre du boîtier. Au besoin, l'anneau de garniture peut être fixé directement aux montants d'un mur.
* Pour installer un anneau de garniture à d'anciens modèles de boîtier, percer les trous de vis à l'avance dans le cadre du boîtier avec un foret de 9,53 mm (3/8 po) ou visser directement aux montants d'un mur. ** Pour les modèles de boîtier de 76,2 cm (30 po), couper la languette de sécurité au-dessus/au-dessous à l'aide de pinces
Fixer la porte à l'anneau de garniture
À l'aide des vis fournies, fixer la porte aux orifices préalablement percés de l'anneau de garniture
Les orifices de vis de l'anneau de garniture pour boîtier de 50,8 cm (20 po) et 106,68 cm (42 po) sont marqués de manière à ce qu'ils correspondent aux dimensions appropriées de la porte.
