PDM-302PTT - Microphone Monacor - Notice d'utilisation et mode d'emploi gratuit

Marque	Monacor
Modèle	PDM-302PTT
Type de produit	Microphone de table dynamique
Système	Dynamique, cardioïde
Bande passante	60 – 12 000 Hz
Sensibilité	3,2 mV/Pa à 1 kHz
Impédance	600 Ω
Branchement	Fiche XLR mâle symétrique
Longueur du câble	4,8 m
Dimensions du boîtier pupitre	120 × 60 × 160 mm
Longueur du col de cygne	310 mm
Poids	Environ 0,6 kg (estimation)
Alimentation	Passive (aucune pile requise)
Utilisation	Intérieur uniquement
Température ambiante admissible	0 – 40 °C
Fonction principale	Push-to-talk (PTT) pour annonces
Entretien et nettoyage	Chiffon doux et sec, pas de produits chimiques
Sécurité	Protéger de l'humidité et de la chaleur
Pièces détachées et réparabilité	Non précisé ; garantie caduque en cas d'ouverture non autorisée
Informations générales	Conforme aux directives UE, symbole €€

FOIRE AUX QUESTIONS - PDM-302PTT Monacor

Comment utiliser la fonction Push-to-Talk (PTT) du PDM-302PTT ?

Maintenez la touche PUSH TO TALK enfoncée pendant toute la durée de l'annonce. Relâchez-la pour couper le microphone.

Ce microphone nécessite-t-il une pile ou une alimentation externe ?

Non, le PDM-302PTT est un microphone dynamique passif. Il ne nécessite aucune pile ni alimentation externe.

Quel type de connecteur possède le PDM-302PTT ?

Il est équipé d'une fiche XLR mâle symétrique, adaptée aux entrées micro symétriques des amplificateurs ou tables de mixage.

Quelle est la longueur du câble du PDM-302PTT ?

Le câble mesure 4,8 mètres.

Puis-je utiliser ce microphone en extérieur ?

Le microphone est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité et des températures extrêmes.

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou d'eau.

Quelle est la directivité du PDM-302PTT ?

Il possède une directivité cardioïde, ce qui permet de capturer le son principalement depuis l'avant et de réduire les bruits de fond.

Quelles sont les dimensions du boîtier pupitre ?

Le boîtier pupitre mesure 120 × 60 × 160 mm (largeur × hauteur × profondeur) et le col de cygne mesure 310 mm de long.

Ce microphone est-il compatible avec tous les amplificateurs ?

Il est compatible avec toute entrée micro symétrique standard (XLR). Pour les entrées asymétriques, utilisez un adaptateur approprié.

Que faire si le microphone ne fonctionne pas ?

Vérifiez la connexion XLR, assurez-vous que l'amplificateur est allumé et que le canal d'entrée n'est pas en sourdine. Si le problème persiste, consultez un technicien qualifié.

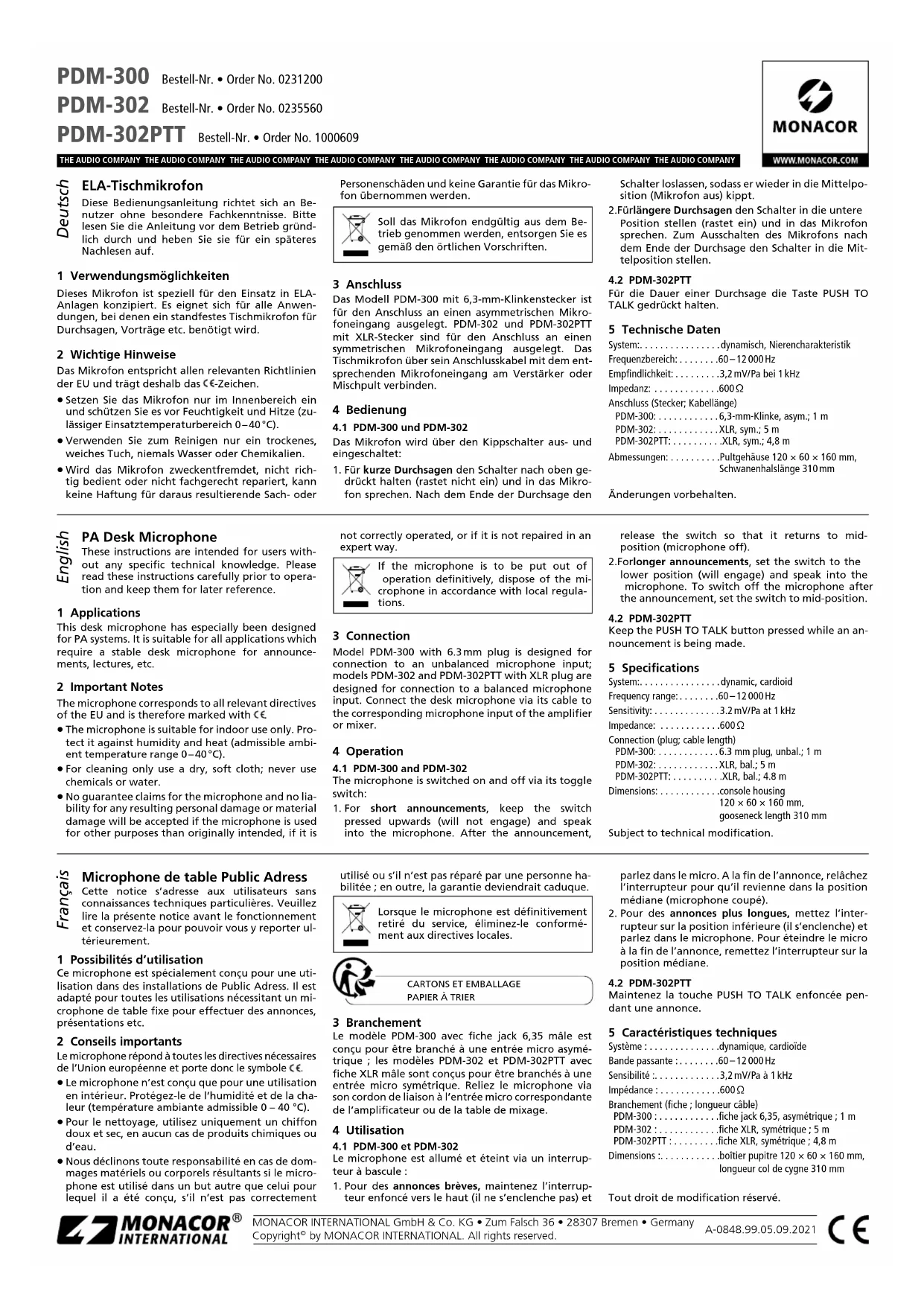

MODE D'EMPLOI PDM-302PTT Monacor

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Ce microphone est spécialement conçu pour une utilisation dans des installations de Public Adress. Il est adapté pour toutes les utilisations nécessitant un microphone de table fixe pour effectuer des annonces, présentations etc.

2 Conseils importants

Le microphone répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• Le microphone n'est conçu que pour une utilisation en intérieur. Protégez-le de l'humidité et de la chaleur (température ambiante admissible 0 – 40 °C).
• Pour le nettoyage, utilisez uniquement un chiffon doux et sec, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le microphone est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement

utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque le microphone est définitivement retiré du service, éliminez-le conformément aux directives locales.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Branchement

Le modèle PDM-300 avec fiche jack 6,35 mâle est conçu pour être branché à une entrée micro asymétrique ; les modèles PDM-302 et PDM-302PTT avec fiche XLR mâle sont conçus pour être branchés à une entrée micro symétrique. Reliez le microphone via son cordon de liaison à l'entrée micro correspondante de l'amplificateur ou de la table de mixage.

4 Utilisation

4.1 PDM-300 et PDM-302

Le microphone est allumé et éteint via un interrupteur à bascule :

1. Pour des annonces brèves, maintenez l'interrupteur enfoncé vers le haut (il ne s'enclenche pas) et

parlez dans le micro. A la fin de l'annonce, relâchez l'interrupteur pour qu'il revienne dans la position médiane (microphone coupé).

1. Pour des annonces plus longues, mettez l'interrupteur sur la position inférieure (il s'enclenche) et parlez dans le microphone. Pour éteindre le micro à la fin de l'annonce, remettez l'interrupteur sur la position médiane.

4.2 PDM-302PTT

Maintenez la touche PUSH TO TALK enfoncée pendant une annonce.

5 Caractéristiques techniques

Système :....dynamique, cardioïde

Bande passante : .....60–12 000 Hz

Sensibilité :....3,2 mV/Pa à 1 kHz

Impédance : .....600 Ω

Branchement (fiche ; longueur câble)

PDM-300 : .....fiche jack 6,35, asymétrique ; 1 m

PDM-302 : .....fiche XLR, symétrique ; 5 m

PDM-302PTT : . . . . . . . fiche XLR, symétrique ; 4,8 m

Dimensions :.....boîtier pupitre 120 × 60 × 160 mm,

longueur col de cygne 310 mm

Tout droit de modification réservé.
