TXA-800HSE - Microphone sans fil Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Émetteur de poche sans fil
Marque	Monacor
Modèle	TXA-800HSE
Dimensions (L × H × P)	65 × 95 × 30 mm
Poids	110 g
Alimentation	2 piles 1,5 V (type R6) ou 2 accus NiMH 1,2 V
Plage de fréquences	UHF 863,1 – 864,9 MHz (16 canaux)
Puissance d'émission	≤ 10 mW (EIRP)
Portée de transmission	Environ 30 m
Bande passante audio	70 – 16 000 Hz
Microphones inclus	Micro cravate (cardioïde) et micro serre-tête (omnidirectionnel)
Entrées audio	Mini XLR 3 pôles (micro), Jack 3,5 mm stéréo (ligne)
Fonctions de réglage	Sélection de canal (UP/DOWN/SET), sensibilité (Hi/Mid/Low), coupure du son (MUTE)
Affichage	Numérique : canal et fréquence, état des piles
Recharge	Via station de charge dédiée (ex. TXA-800PS, TXA-802PS)
Utilisation	Intérieur uniquement, température 0–40 °C
Nettoyage	Chiffon sec et doux, sans produits chimiques
Consignes de sécurité	Retirer les piles en cas d'inutilisation prolongée ; ne pas jeter les piles usagées aux ordures ménagères
Réparabilité	Réparation uniquement par technicien habilité sous peine d'annulation de garantie
Pièces détachées	Piles/accus type R6, chargeur optionnel

FOIRE AUX QUESTIONS - TXA-800HSE Monacor

Comment changer le canal sur le TXA-800HSE ?

Maintenez la touche SET enfoncée jusqu'à ce que l'affichage du canal clignote. Pendant qu'il clignote (10 secondes), utilisez les touches UP ou DOWN pour sélectionner le canal souhaité. Appuyez sur SET pour confirmer.

Quel type de piles utiliser ?

Utilisez deux piles 1,5 V de type R6 (LR6/AA) ou deux accumulateurs NiMH 1,2 V de même format. Les accumulateurs de grande capacité (>2000 mAh) peuvent être trop grands pour le compartiment.

Comment recharger les accumulateurs ?

Les accumulateurs se rechargent via une station de charge dédiée comme la TXA-800PS ou TXA-802PS. Éteignez l'émetteur (interrupteur sur OFF) avant de le placer dans la station.

Quels microphones sont fournis avec le TXA-800HSE ?

Deux microphones sont inclus : un micro cravate cardioïde et un micro serre-tête omnidirectionnel. Ils se branchent sur l'entrée mini XLR 3 pôles.

Puis-je utiliser l'émetteur en extérieur ?

Non, l'émetteur est conçu uniquement pour une utilisation en intérieur. Protégez-le de l'humidité et de la chaleur (température autorisée : 0–40 °C).

Quelle est la portée de transmission ?

La portée est d'environ 30 mètres dans des conditions normales. Cette distance peut varier selon les obstacles et les interférences.

Comment régler la sensibilité du microphone ?

Utilisez l'interrupteur Hi/Mid/Low (7) sur le côté. Si le son est distordu, baissez la sensibilité. Si le volume est trop faible, augmentez-la pour améliorer le rapport signal/bruit.

Que faire si aucun son n'est transmis ?

Vérifiez que l'émetteur est allumé (interrupteur ON), que la touche MUTE (4) n'est pas enfoncée, que le canal correspond à celui du récepteur, et que les piles sont chargées. Assurez-vous également que le microphone est correctement branché.

Comment entretenir l'émetteur ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau. Retirez les piles en cas de non-utilisation prolongée.

Que signifie l'affichage ?

L'écran indique normalement le numéro de canal. En maintenant UP ou DOWN, il affiche la fréquence. Un symbole d'état des piles s'affiche également. Le rétroéclairage s'éteint après quelques secondes d'inactivité.

MODE D'EMPLOI TXA-800HSE Monacor

Cette notice s'adresse aux utilisateurs sans connaissances techniques spécifiques. Veuillez lire la notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Cet émetteur de poche (16 canaux dans la plage UHF 863,1 – 864,9 MHz) sert, combiné à un des microphones livrés ou à un appareil audio, à la transmission sans fil de signaux audio vers un récepteur, réglé sur les mêmes fréquences radio. Il est ainsi idéal pour fonctionner avec un système amplifié portable de MONACOR doté d'un récepteur sans fil correspondant (p.ex. enceinte active de la série TXA-800).

1.1 Conformité et autorisation

Par la présente, MONACOR INTERNA TIO NAL déclare que l'émetteur TXA-800HSE se trouve en conformité avec la directive 2014 / 53 / UE. La déclaration de conformité UE est disponible sur Internet (www.monacor.com).

L'émetteur est autorisé pour un fonctionnement dans les pays de l'Union européenne et de l'A.E.L.E. sans déclaration ni taxe.

2 Conseils importants

L'émetteur et les microphones répondent à toutes les directives nécessaires de l'Union européenne (symbole Ⓔ€).

• L'émetteur et les microphones ne sont conçus que pour une utilisation en intérieur. Protégez-les de l'humidité et de la chaleur (plage de température de fonctionnement autorisée : 0–40°C).
• Pour les nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas de produit chimique ou d'eau.
• En cas de non utilisation prolongée, retirez les batteries/accus. Ainsi l'émetteur

peut être protégé si les batteriess /accus venaient à couler.

- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels si l'émetteur et les microphones sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par un technicien habilité ; en outre, la garantie deviendrait caduque.

Ne jetez pas les batteries / accus dans la poubelle domestique, déposez-les dans une poubelle adaptée (p.ex. dans un container de récupération chez votre revendeur).

CARTONS ET EMBALLAGE PAPIER À TRIER

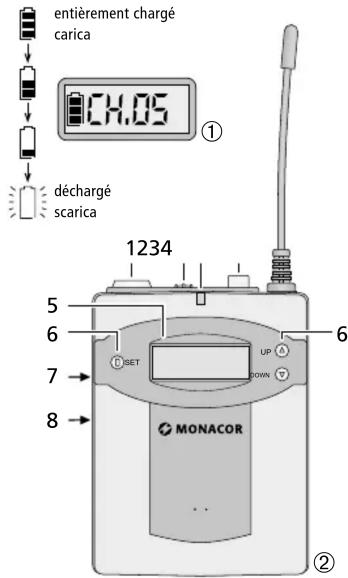

3 Branchements et éléments de commande

1 Entrée mini XLR 3 pôles pour brancher un des microphones livré
2 Interrupteur marche / arrêt : ON = marche, OFF = arrêt
3 Témoin de fonctionnement
4 Touche de coupure du son enfoncée = son coupé, non enfoncée = son activé
5 Affichage ( scheme 1), indique :

– le canal réglé ; tant que la touche UP ou DOWN (6) est maintenue enfoncée, l'affichage indique la fréquence radio à la place du canal

- affichage d'état pour les batteries / accumulateurs

Le rétroéclairage de l'affichage s'éteint peu de temps après si aucune des touches

SET, UP ou DOWN n'est activée. En appuyant sur une des touches, il se rallume.

6 Touches pour régler le canal
Maintenez la touche SET enfoncée jusqu'à ce que l'affichage de canal clignote. Tant qu'il clignote (pendant 10 secondes), vous pouvez sélectionner le canal avec la touche UP ou DOWN. Pour confirmer le choix, appuyez sur la touche SET (sinon, après 10 secondes, l'émetteur revient sur le canal précédemment réglé).
7 Interrupteur pour régler la sensibilité pour un fonctionnement avec un micro : Hi = élevé, MID = médium, LOW = faible Via l'interrupteur, vous pouvez corriger le niveau de volume du microphone : si le volume du signal micro est trop fort et donc distordu, diminuez la sensibilité. Pour un niveau plus faible, on a en revanche, un rapport signal /bruit pauvre, augmentez alors la sensibilité.
8 Entrée (jack 3,5 femelle stéréo) pour brancher un appareil audio avec niveau de signal ligne (p. ex. lecteur MP3) ; l'entrée micro (1) est alors coupée
9 Couvercle compartiment batterie

Avant d'insérer les batteries/accus, mettez l'interrupteur marche/arrêt (2) sur OFF (arrêt). Désenclenchez le couvercle en appuyant sur le repère et retirez-le vers le bas. Insérez deux batteries/accus (type 1 ^5 chapitre 4), comme indiqué dans le compartiment. Refermez ensuite le couvercle.

Note : Les accumulateurs de capacité importante (> 2000mAh) sont souvent de plus grandes dimensions, ils peuvent rester coincés dans le compartiment).

10 Contacts pour charger les accumulateurs insérés via une station de charge spécifiquement configurée pour ce type d'appareil, p.ex. TXA-800PS ou TXA-802PS. Eteignez l'émetteur avant de l'insérer dans le compartiment de charge.

4 Caractéristiques techniques

Fréquences radio	CH.01	CH.02 CH	03	CH	04
	863,1 MHz	864,1 MHz	863,6 MHz		864,6 MHz
	CH.05	CH.06 CH	07	CH	08
	863,3 MHz	864,3 MHz	863,8 MHz		864,8 MHz
	CH.09	CH.10 CH	11	CH	12
	863,2 MHz	864,2 MHz	863,7 MHz		864,7 MHz
	CH.13	CH.14 CH	15	CH	16
	863,4 MHz	864,4 MHz	863,9 MHz		864,9 MHz

Stabilité de fréquences : . ±0,005 %

Puissance d'émission : .. ≤ 10 mW (EIRP)

Portée transmission : ... 30 m environ

Bande passante audio : . 70 – 16 000 Hz

Accessoires : .... microphone cravate (cardioïde), microphone serre-tê (omnidirectionnel)

Alimentation : .... 2 × batterie 1,5 V ou 2 × accumulateur NiMH 1,2 V, type R6

Dimensions, poids : . . . . 65 × 95 × 30 mm, 110g

Tout droit de modification réservé.
