Type de produit	Contrôleur MIDI matriciel
Marque	Novation
Modèle	Launchpad Mini MK2
Alimentation	Via port USB (bus-powered)
Connectivité	USB (câble USB inclus)
Nombre de pads	64 (matrice 8x8)
Rétroéclairage	LED multicolore (ambre, vert, rouge, etc.)
Modes de fonctionnement	Session, Mixer, User 1, User 2
Compatibilité logicielle	Ableton Live (configuration native)
Compatibilité système	Mac OS X, Windows
Accessoires inclus	Câble USB, autocollants d'identification
Fonctions principales	Lancement de clips, navigation session, contrôle volume/pan/sends, arrêt/solo/armement
Dimensions (approx.)	122 x 122 x 18 mm
Poids (approx.)	310 g
Utilisation recommandée	Production musicale, performances live, contrôle de Ableton Live
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher avant nettoyage.
Réparabilité	Contacter le support Novation pour toute réparation. Pièces détachées non spécifiées.
Alimentation	Via port USB (bus-powered)
Connectivité	USB (câble USB inclus)

FOIRE AUX QUESTIONS - Launchpad Mini MK2 NOVATION

Comment connecter le Launchpad Mini MK2 à mon ordinateur ?

Branchez le câble USB fourni au port USB de votre Mac ou PC. Le Launchpad est alimenté via USB, aucune alimentation externe n'est nécessaire.

Comment configurer le Launchpad Mini dans Ableton Live ?

Ouvrez les Préférences de Live, allez dans l'onglet MIDI/Sync. Sélectionnez le port du Launchpad dans les sélecteurs 'Entrée' et 'Sortie'. Choisissez le preset Launchpad dans 'Surface de contrôle'. Activez 'On' pour Piste et Télécommande dans MIDI Ports.

Que signifient les couleurs des pads en mode Session ?

Ambre : le slot contient un clip. Vert : le clip est en lecture. Rouge : le clip est en enregistrement.

Comment utiliser le mode Session ?

Assurez-vous que le Launchpad est sélectionné comme surface de contrôle active. Un cadre apparaît sur l'écran Session. Appuyez sur un pad pour déclencher le clip correspondant. Les flèches directionnelles et le bouton Session permettent de naviguer dans la grille.

Comment accéder au mode Mixer ?

Appuyez sur le bouton Mixer. Les quatre rangées supérieures contrôlent le volume, le panoramique et les départs A/B. Les quatre rangées inférieures donnent accès aux commandes Stop, Trk On, Solo et Arm.

Comment utiliser les modes Utilisateur (User1, User2) ?

Appuyez sur le bouton User1 ou User2. En User1, vous pouvez assigner librement les pads à des paramètres MIDI ou utiliser des racks de batterie. En User2, accédez aux presets Max for Live ou assignez des paramètres.

Comment naviguer dans la vue d'ensemble de la Session ?

Maintenez enfoncé le bouton Session. La matrice affiche une vue d'ensemble : chaque pad représente un bloc de 8x8 clips. Les couleurs : ambre pour le bloc sélectionné, vert si des clips sont en lecture, rouge si aucun clip n'est en lecture.

Comment arrêter tous les clips ?

En mode Mixer, appuyez sur le bouton Stop situé en bas à droite pour arrêter tous les clips en cours de lecture.

Comment armer ou désarmer une piste ?

En mode Mixer, utilisez les pads de la rangée Arm (4e rangée en partant du bas). Appuyez sur le pad correspondant à la piste pour l'armer. Le bouton Arm en bas à droite désarme toutes les pistes.

Que faire si le Launchpad n'est pas reconnu par Ableton Live ?

Vérifiez que le câble USB est bien connecté. Assurez-vous que le pilote est installé (généralement automatique). Dans les Préférences de Live, vérifiez que le port est bien sélectionné. Essayez un autre port USB ou un concentrateur alimenté si nécessaire.

MODE D'EMPLOI Launchpad Mini MK2 NOVATION

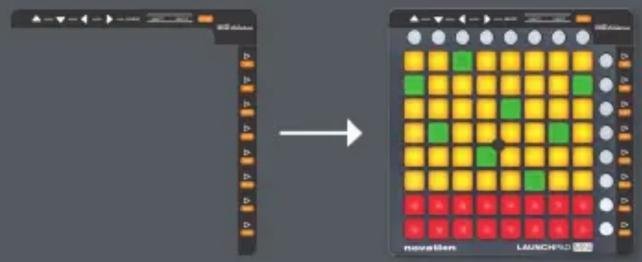

Nous avons inclus des autocollants dans la boîte. Décollez soigneusement le dos de l'autocollant et placez ce dernier sur votre Launchpad Mini. Assurez-vous que les inscriptions sont bien en face des boutons correspondants comme représenté ici.


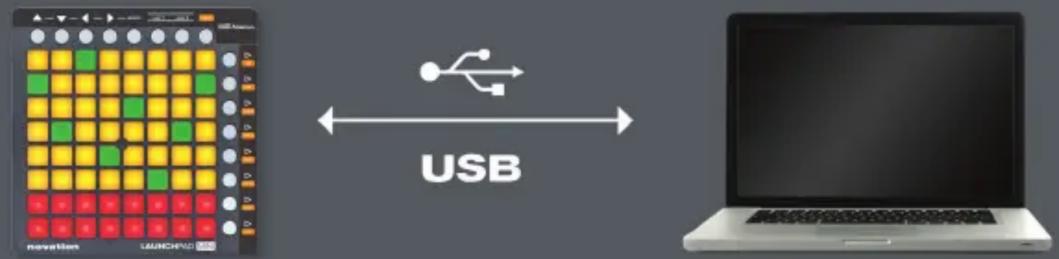

Branchez votre Launchpad Mini à un port USB disponible sur votre Mac ou PC à l'aide du câble USB fourni. Ableton Live accepte la connexion simultanée de 6 appareils (NOTE : utiliser plusieurs Launchpad Mini peut nécessiter un concentrateur (hub) USB alimenté, non fourni).

USB newlation LAUNCH

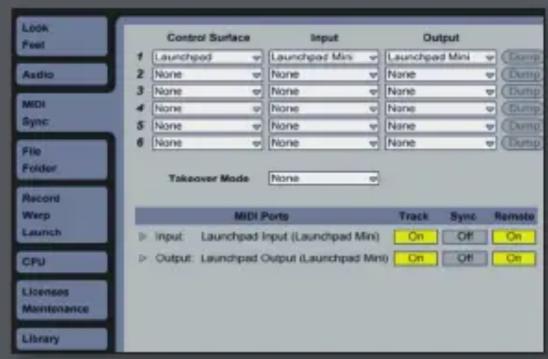

CONFIGURATION DU LAUNCHPAD MINI DANS ABLETON LIVE

1. Ouvrez les Préférences de Live depuis le menu Live sous OS X ou le menu Options sous Windows
2. Allez dans l'onglet MIDI/Sync et sélectionnez le port auquel est connecté le Launchpad Mini dans les sélecteurs « Entrée » et « Sortie » en haut de la fenêtre
3. Ensuite, sélectionnez le preset Launchpad dans le sélecteur « Surface de contrôle »
4. Sous l'intitulé MIDI Ports, sélectionnez l'option « On » à la fois pour Piste et pour Télec. comme illustré ci-dessus.

VUE D'ENSEMBLE DU PRODUIT : ABLETON LIVE

Illium Ableton layer 1 user 2 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.5 1.5 2.5 3.5 4.5 5.5 6.5 7.5 8.5 9.5 10.5 11.5 12.5 13.5 14.5 15.5 16.5 17.5 18.5 19.5 20.5 21.5 22.5 23.5 24.5 25.5 26.5 27.5 28.5 29.5 30.5 31.5 32.5 33.5 34.5 35.5 36.5 37.5 38.5 39.5 40.5 41.5 42.5 43.5 44.5 45.5 46.5 47.5 48.5 49.5 50.5 51.5 52.5 53.5 54.5 55.5 56.5 57.5 58.5 59.5 60.5 61.5 62.5 63.5 64.5 65.5 66.5 67.5 68.5 69.5 70.5 71.5 72.5 73.5 74.5 75.5 76.5 77.5 78.5 79.5 80.5 81.5 82.5 83.5 84.5 85.5 86.5 87.5 88.5 89.5 90.5

Le cadre rouge délimite la

Le cadre rouge délimite la section actuellement contrôlée

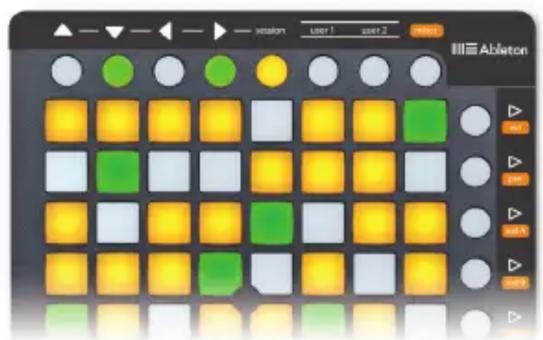

LE MODE SESSION

Quand le Launchpad est choisi comme surface de contrôle active, un cadre apparaît en écran Session pour indiquer la section actuellement contrôlée par la matrice de pads. Presser un pad de lancement de clip déclenche le clip dans l'emplacement pour clip correspondant de Live. Si l'emplacement de clip est vide dans une piste non armée, cela arrête la lecture du clip sur cette piste. Si la piste est armée pour l'enregistrement, presser le pad enregistre un nouveau clip.

Les flèches directionnelles et le bouton session accroissent la portée de la grille huit par huit grâce à la navigation dans les scènes et pistes de l'écran Session. Vous pouvez aussi déclencher des lignes horizontales de clips (scènes) avec les boutons situés sur le côté droit du Launchpad Mini.

Les pads de la matrice s'allument dans des couleurs différentes pour que vous sachiez ce qui se passe :

AMBRE : ce slot contient un clip ; VERT : ce clip est en lecture ; ROUGE : ce clip est en enregistrement

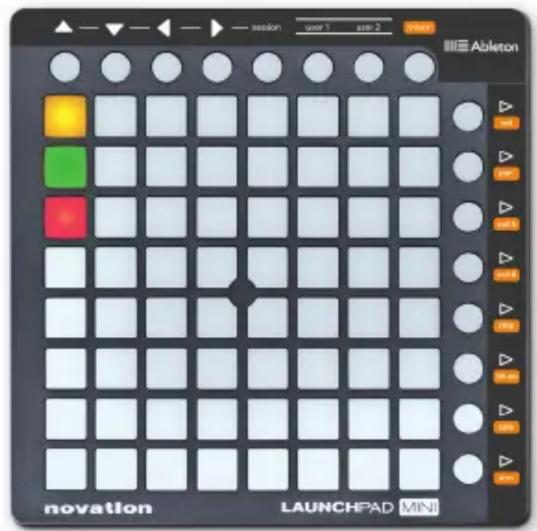

VUE D'ENSEMBLE DE SESSION

La vue d'ensemble de Session du Launchpad vous permet de naviguer rapidement dans de grands Sets Live sans regarder l'écran de votre ordinateur. Tenez enfoncé le bouton « session » et la matrice fait un zoom arrière pour affi cher une vue d'ensemble de votre écran Session. En vue d'ensemble de Session, chaque pad représente un bloc de huit clips par huit clips, ce qui vous donne une matrice de 64 scènes

par 64 pistes. En vue d'ensemble de Session, le codage couleur est un peu différent :

AMBRE : indique le bloc de clips actuellement sélectionné, qui sera encadré dans le logiciel.

VERT : des clips sont en lecture dans ce bloc de clips (bien que cela puisse ne pas être le bloc de clips sélectionné).

ROUGE : aucun clip n'est en lecture dans cette plage.

PAS DE COULEUR : il n'y a pas de pistes ni de scènes dans cette plage.

MODES UTILISATEUR (USER)

User1 : ce mode peut servir faire jouer des racks de batterie (Drum racks) dans les pistes MIDI de Live (si aucune assignation n'a été faite), ou à librement assigner les boutons du Launchpad Mini à n'importe quel paramètre de Live assignable en MIDI.

User2 : ce mode est un moyen pratique d'accéder aux presets de Max for Live (si aucune assignation n'a été faite par apprentissage), ou de librement assigner n'importe quel paramètre de Live.

MODES MÉLANGEUR (MIXER)

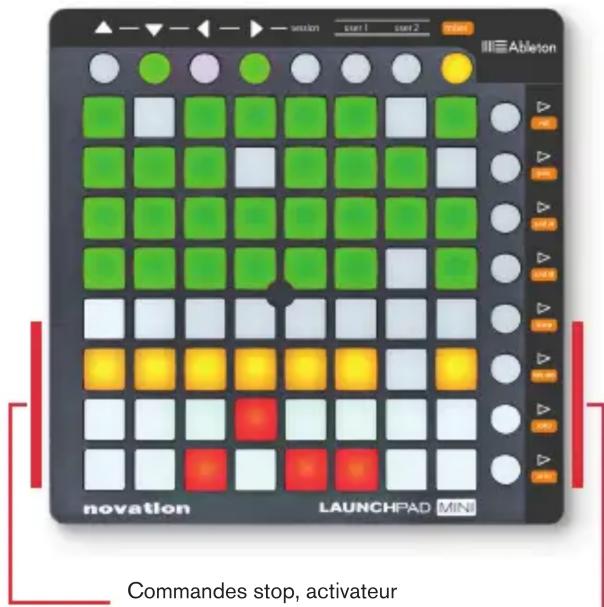

Avleton newton suur1 suur2 Commandes stop, activateur LAUNCHPAD MINI novation

Commandes stop, activateur de piste, solo et armement de piste.

VUE D'ENSEMBLE DU MÉLANGEUR

Presser le bouton « mixer » procure une vue d'ensemble des principales commandes de Live. Les quatre rangées de pads du haut indiquent le volume et le panoramique de chaque piste, ainsi que ses départs (Sends) A et B. Ces boutons agissent comme des boutons de « réinitialisation » des pistes dans Ableton Live.

Les quatre rangées de pads du bas procurent un accès direct aux commandes de chaque piste, dont : stop, activateur de piste, solo et armement de piste. Les quatre boutons du bas à droite apportent un contrôle supplémentaire pour chaque piste :

• le bouton « stop » arrête tous les clips actuellement lus (peut être empêché en réassignant la fonction)
• le bouton « trk on » active toutes les pistes (rétablit leur son)
• le bouton « solo » annule le solo de toutes les pistes mises en solo
• le bouton « arm » désarme toutes les pistes armées

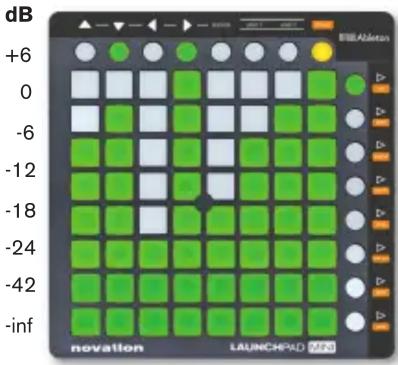

LES PAGES VOLUME/PAN/SNDA/SNDB

Volume Page Pan Pages Send A & B

Quand le mode mélangeur (mixer) est activé, pressez les boutons vol/pan/sndA ou sndB pour accéder aux pages volume, panoramique ou départ (Send) dans lesquelles les huit pads d'une colonne se transforment en « faders » de piste continus pour leurs commandes respectives.
