Type de produit	Boîte d'extension latérale demi-largeur pour tableau électrique
Marque	Hager
Modèle	JK212BSH
Courant nominal	250 A
Dimensions (H × L × P)	1100 × 232,5 × 124,5 mm
Entraxe de fixation A	170 mm
Entraxe de fixation B	100 mm
Entraxe de fixation C	900 mm
Matériau	Acier
Emplacement de montage	Latéral, fixé au tableau principal
Fonctions principales	Extension de capacité, ajout de modules de distribution
Entretien et nettoyage	Dépoussiérer avec un chiffon sec, ne pas utiliser de produits corrosifs
Sécurité	Installation par un électricien qualifié, respect des normes électriques
Pièces détachées et réparabilité	Pas de pièces détachées spécifiques, contacter le SAV Hager
Informations générales	Produit professionnel pour installation électrique intérieure

FOIRE AUX QUESTIONS - JK212BSH HAGER

Quelle est la fonction du JK212BSH ?

Le JK212BSH est une boîte d'extension latérale demi-largeur pour tableau électrique, permettant d'ajouter des modules de distribution supplémentaires.

Quelles sont les dimensions exactes du JK212BSH ?

Les dimensions sont : hauteur 1100 mm, largeur 232,5 mm, profondeur 124,5 mm.

Quel est le courant nominal supporté ?

Le courant nominal est de 250 A.

Comment fixer le JK212BSH au tableau principal ?

Les entraxes de fixation sont A=170 mm, B=100 mm, C=900 mm. Utiliser les points de fixation prévus à l'arrière.

Est-ce que ce modèle est compatible avec tous les tableaux Hager ?

Il est conçu pour les tableaux Hager de la série modulaire, mais vérifiez les dimensions et l'alignement des fixations.

Quel est le matériau de fabrication ?

La boîte est en acier traité pour résister à la corrosion.

Faut-il un électricien pour l'installation ?

Oui, l'installation doit être réalisée par un électricien qualifié conformément aux normes en vigueur.

Peut-on monter le JK212BSH en position verticale ?

Oui, le montage est prévu en position verticale fixé au tableau principal.

Quel entretien est nécessaire ?

Un simple dépoussiérage avec un chiffon sec suffit. Éviter les produits nettoyants agressifs.

Où trouver des pièces de rechange ?

Contactez le service après-vente Hager ; il n'y a pas de pièces détachées standards pour ce produit.

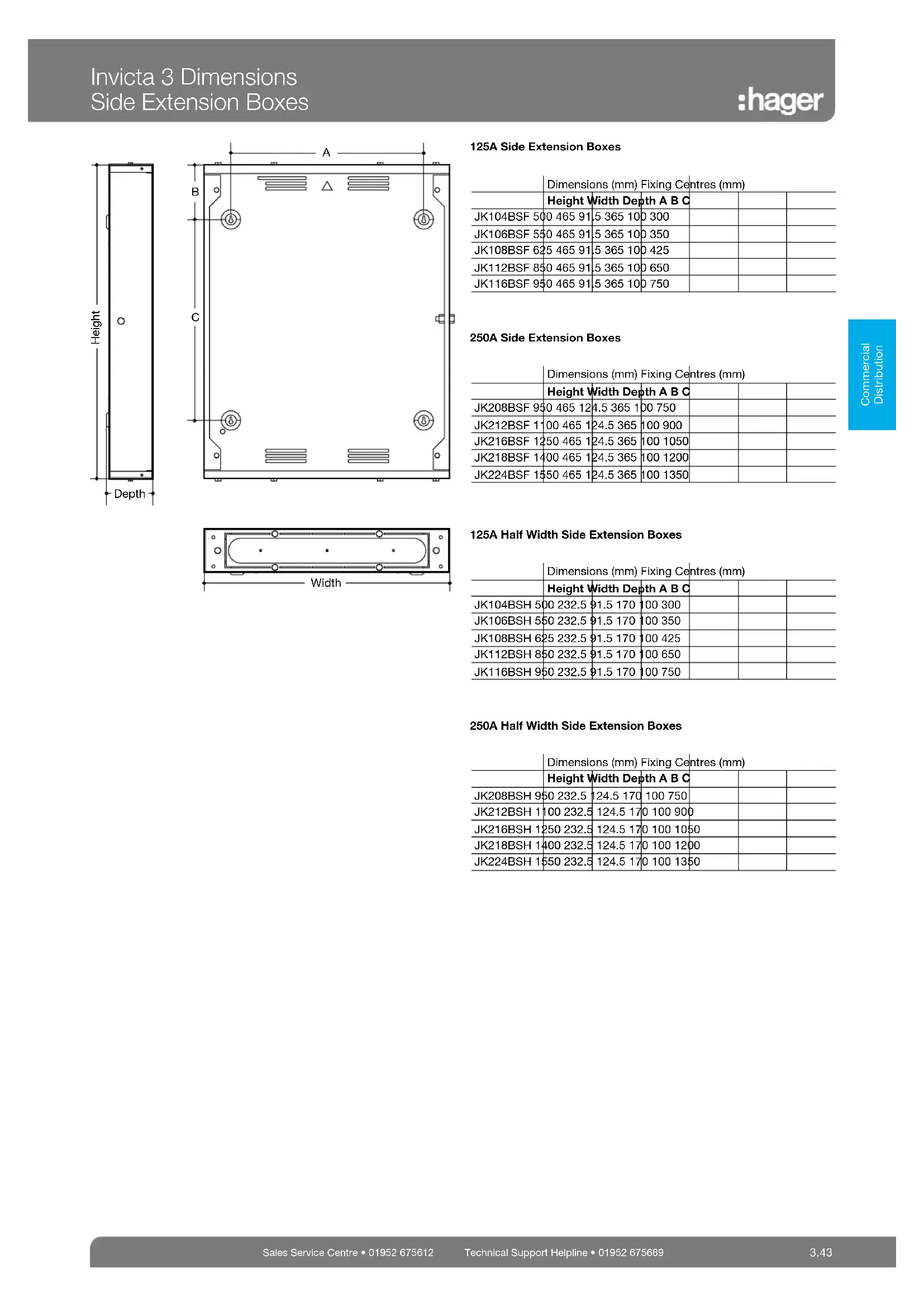

MODE D'EMPLOI JK212BSH HAGER

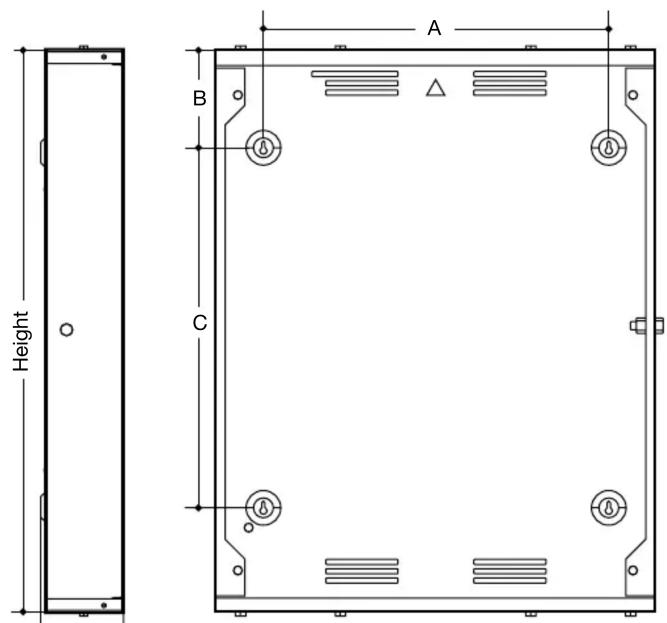

Technical diagram of a rectangular component with rounded ends and central holes, labeled 'Width' at the bottom (no other text or symbols)

125A Side Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK104BSF 500 465 91	5 365 100 300
JK106BSF 550 465 91	5 365 100 350
JK108BSF 625 465 91	5 365 100 425
JK112BSF 850 465 91	5 365 100 650
JK116BSF 950 465 91	5 365 100 750

250A Side Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK208BSF 950 465 124.5 365 1	00 750
JK212BSF 1100 465 124.5 365	100 900
JK216BSF 1250 465 124.5 365	100 1050
JK218BSF 1400 465 124.5 365	100 1200
JK224BSF 1550 465 124.5 365	100 1350

125A Half Width Side Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK104BSH 500	232.5 91.5 170	100 300
JK106BSH 550	232.5 91.5 170	100 350
JK108BSH 625	232.5 91.5 170	100 425
JK112BSH 850	232.5 91.5 170	100 650
JK116BSH 950	232.5 91.5 170	100 750

250A Half Width Side Extension Boxes

	Dimensions (mm) Fixing Centres (mm)
	Height Width Depth A B C
JK208BSH 950 232.5	124.5 170	100 750
JK212BSH 1100 232.5	124.5 170	0 100 900
JK216BSH 1250 232.5	124.5 170	0 100 1050
JK218BSH 1400 232.5	124.5 170	0 100 1200
JK224BSH 1550 232.5	124.5 170	0 100 1350
