| Type de produit | Coffret DIN latéral |
| Marque | Hager |
| Modèle | JK212BDFG |
| Courant nominal | 250 A |
| Hauteur | 1100 mm |
| Largeur | 465 mm |
| Profondeur | 165,5 mm |
| Entraxes de fixation A | 365 mm |
| Entraxes de fixation B | 100 mm |
| Entraxes de fixation C | 900 mm |
| Poids approximatif | 15 kg |
| Matériau | Tôle d'acier |
| Couleur | Gris RAL 7035 |
| Indice de protection | IP30 |
| Type de montage | Mural |
| Capacité de câblage | Pour barres et câbles jusqu'à 250 A |
| Fonctions principales | Distribution et protection des circuits électriques, accueille des appareillages modulaires sur rail DIN |
| Entretien et nettoyage | Nettoyer avec un chiffon sec, ne pas utiliser de produits abrasifs |
| Sécurité | Installation par un électricien qualifié, respecter les normes NF C 15-100 |
| Pièces détachées et réparabilité | Porte, charnières, rail DIN disponibles auprès de Hager |
| Informations générales | Notice d'utilisation disponible en téléchargement gratuit |
FOIRE AUX QUESTIONS - JK212BDFG HAGER
Quelles sont les dimensions exactes du Hager JK212BDFG ?
Les dimensions sont : hauteur 1100 mm, largeur 465 mm, profondeur 165,5 mm. Les entraxes de fixation sont : A = 365 mm, B = 100 mm, C = 900 mm.
Est-ce que ce coffret convient pour un usage résidentiel ?
Oui, le Hager JK212BDFG est conçu pour la distribution électrique dans les bâtiments résidentiels et tertiaires. Il accepte des appareillages modulaires sur rail DIN.
Quel est le courant nominal maximal supporté ?
Le courant nominal est de 250 A. Ce coffret est prévu pour des applications jusqu'à 250 ampères.
Peut-on monter le JK212BDFG en extérieur ?
Non, ce coffret a un indice de protection IP30, ce qui le destine à un usage intérieur uniquement. Pour l'extérieur, il faudrait un coffret avec un indice IP plus élevé.
Quels types de câbles peut-on utiliser ?
Il peut accueillir des câbles et barres jusqu'à 250 A. Les sections de câbles doivent être adaptées à l'intensité et aux normes en vigueur.
Comment installer le coffret Hager JK212BDFG ?
Le montage est mural. Fixer le coffret au mur à l'aide des trous de fixation en respectant les entraxes. L'installation doit être réalisée par un électricien qualifié selon la norme NF C 15-100.
Quels accessoires sont disponibles pour ce modèle ?
Hager propose des portes, charnières, rails DIN, barres de distribution, etc. Consultez le catalogue Hager pour la compatibilité.
Quelle est la garantie du JK212BDFG ?
La garantie constructeur Hager est généralement de 2 ans à compter de la date d'achat, sous réserve d'une installation conforme.
Comment nettoyer et entretenir ce coffret ?
Nettoyez régulièrement la surface extérieure avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la peinture.
Où trouver la notice d'utilisation du Hager JK212BDFG ?
La notice est disponible gratuitement en téléchargement au format PDF sur des sites comme notice-facile.com. Vous pouvez également la demander auprès de votre revendeur.
Questions des utilisateurs sur JK212BDFG HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice JK212BDFG - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JK212BDFG de la marque HAGER.
MODE D'EMPLOI JK212BDFG HAGER

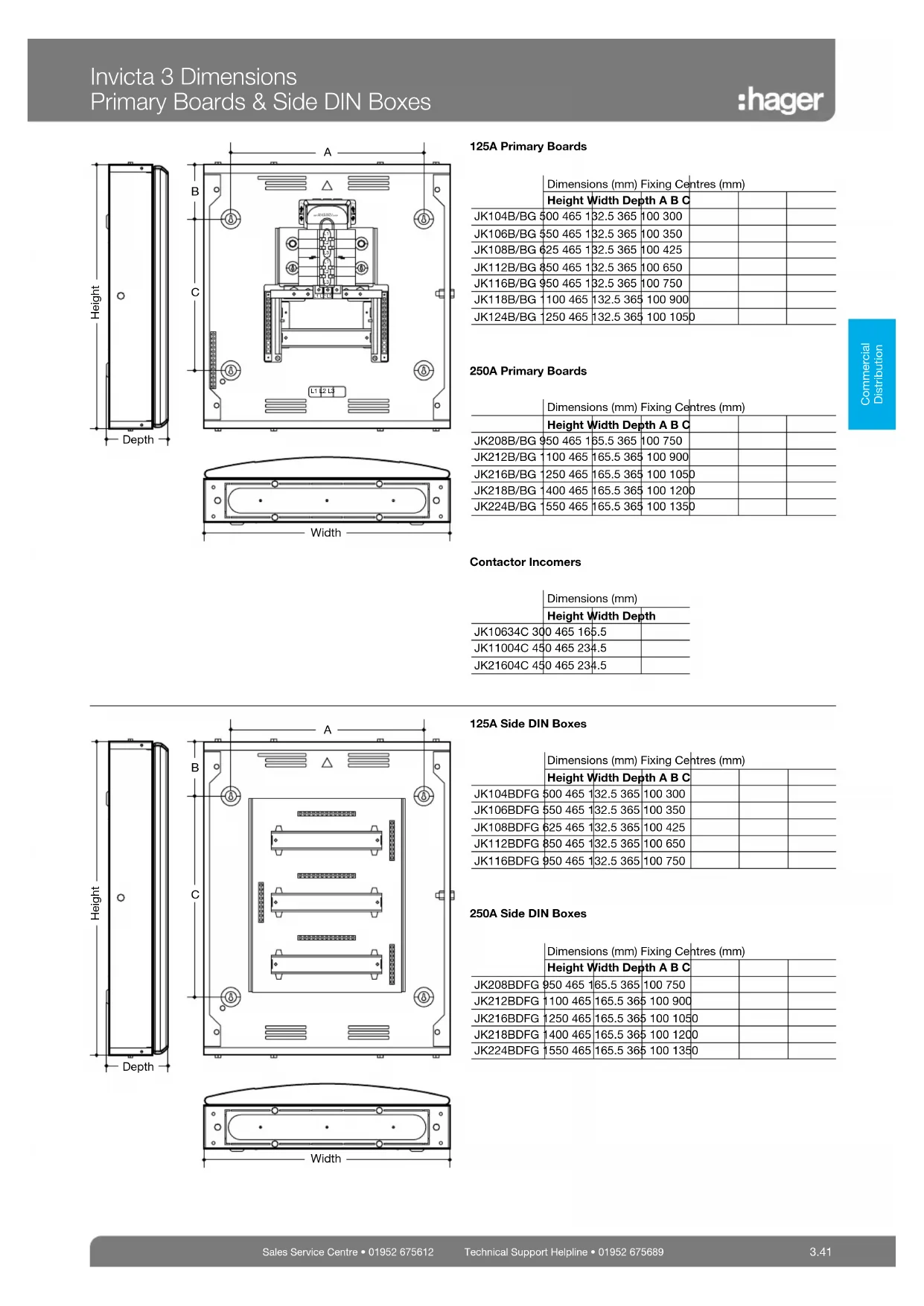

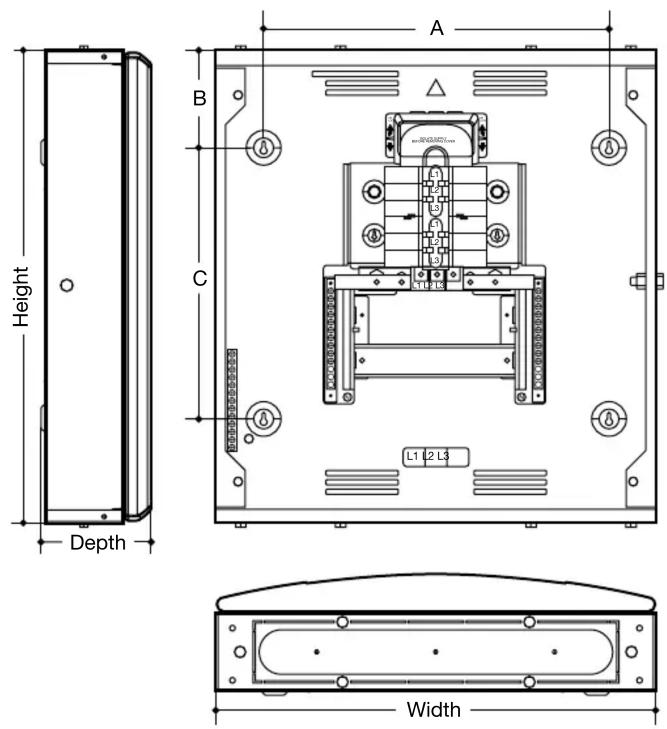

125A Primary Boards
| Dimensions (mm) Fixing Centres (mm) | |||||
| Height Width Depth A B C | |||||
| JK104B/BG | 500 465 | 132.5 365 | 100 300 | ||
| JK106B/BG | 550 465 | 132.5 365 | 100 350 | ||
| JK108B/BG | 625 465 | 132.5 365 | 100 425 | ||
| JK112B/BG | 850 465 | 132.5 365 | 100 650 | ||
| JK116B/BG | 950 465 | 132.5 365 | 100 750 | ||
| JK118B/BG | 1100 465 | 132.5 365 | 100 900 | ||
| JK124B/BG | 1250 465 | 132.5 365 | 100 1050 | ||
250A Primary Boards
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height | Width | Depth | A | B | C | |
| JK208B/BG | 950 | 465 | 165.5 | 365 | 100 | 750 |
| JK212B/BG | 1100 | 465 | 165.5 | 365 | 100 | 900 |
| JK216B/BG | 1250 | 465 | 165.5 | 365 | 100 | 1050 |
| JK218B/BG | 1400 | 465 | 165.5 | 365 | 100 | 1200 |
| JK224B/BG | 1550 | 465 | 165.5 | 365 | 100 | 1350 |
Contactor Incomers
| Dimensions (mm) | |||
| Height | Width | Depth | |
| JK10634C 300 | 465 | 165.5 | |
| JK11004C 450 | 465 | 234.5 | |
| JK21604C 450 | 465 | 234.5 | |

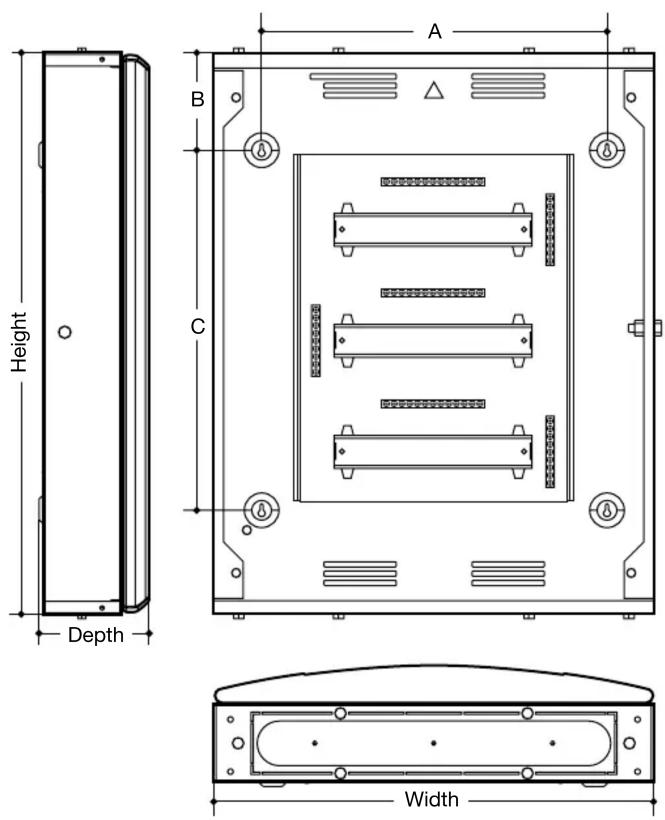

125A Side DIN Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height W | Width Depth A B C | |||||
| JK104BDFG | 500 465 1 | 32.5 365 | 100 300 | |||
| JK106BDFG | 550 465 1 | 32.5 365 | 100 350 | |||
| JK108BDFG | 625 465 1 | 32.5 365 | 100 425 | |||
| JK112BDFG | 850 465 1 | 32.5 365 | 100 650 | |||
| JK116BDFG | 950 465 1 | 32.5 365 | 100 750 | |||
250A Side DIN Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height W | Width Depth A B C | |||||
| JK208BDFG | 950 465 | 165.5 365 | 100 750 | |||
| JK212BDFG | 1100 465 | 165.5 365 | 100 900 | |||
| JK216BDFG | 1250 465 | 165.5 365 | 100 1050 | |||
| JK218BDFG | 1400 465 | 165.5 365 | 100 1200 | |||
| JK224BDFG | 1550 465 | 165.5 365 | 100 1350 | |||
