JK208BSH - Tableau électrique HAGER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JK208BSH HAGER au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Coffret de dérivation latéral demi-largeur |
| Marque | Hager |
| Modèle | JK208BSH |
| Courant assigné | 250 A |
| Dimensions (H x L x P) | 950 x 232.5 x 124.5 mm |
| Entraxes de fixation A | 170 mm |
| Entraxes de fixation B | 100 mm |
| Entraxes de fixation C | 750 mm |
| Poids estimé | Environ 3 kg |
| Alimentation | Sans alimentation propre (boîtier passif) |
| Fonctions principales | Extension latérale pour tableau électrique, permet d'ajouter des rangées de dispositifs modulaires |
| Matériau | Tôle d'acier avec peinture époxy |
| Indice de protection | IP30 (estimation) |
| Température de fonctionnement | -5°C à +40°C |
| Entretien et nettoyage | Dépoussiérer avec un chiffon sec et doux. Ne pas utiliser de produits agressifs. |
| Sécurité | Installation uniquement par un électricien qualifié. Respecter les normes en vigueur. |
| Pièces détachées et réparabilité | Contactez un distributeur agréé Hager pour les portes, charnières et kits de fixation. |
| Garantie | Généralement 2 ans (selon conditions) |
| Utilisation prévue | Intérieur, montage mural, pour tableaux électriques résidentiels ou tertiaires |
FOIRE AUX QUESTIONS - JK208BSH HAGER
Le modèle JK208BSH est-il compatible avec tous les tableaux Hager ?
Ce coffret d'extension latéral est conçu pour s'adapter aux gammes de tableaux Hager. Vérifiez les dimensions et les entraxes de fixation pour assurer la compatibilité avec votre tableau existant.
Comment installer le JK208BSH ?
L'installation doit être réalisée par un électricien qualifié. Fixez le coffret au mur à l'aide des trous de fixation aux entraxes indiqués (A=170 mm, B=100 mm, C=750 mm). Raccordez ensuite les conducteurs dans le respect des normes électriques.
Quel est l'indice de protection du JK208BSH ?
L'indice de protection n'est pas précisé dans la notice, mais pour un coffret intérieur, il est généralement IP30. Assurez-vous de l'installer dans un environnement sec et à l'abri des projections d'eau.
Puis-je utiliser ce coffret pour un tableau électrique extérieur ?
Non, ce modèle est conçu pour une utilisation en intérieur. Pour une installation extérieure, choisissez un coffret avec un indice de protection plus élevé, comme IP65.
Quelle est la capacité en modules du JK208BSH ?
La capacité en modules n'est pas directement indiquée. Ce coffret demi-largeur (232,5 mm) permet généralement d'accueillir une ou deux rangées de dispositifs modulaires, selon la profondeur.
Le JK208BSH est-il livré avec les accessoires de montage ?
La notice n'en fait pas mention. Il est probable que les chevilles et vis ne soient pas fournies. Utilisez des fixations adaptées au type de mur.
Comment nettoyer le coffret JK208BSH ?
Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou abrasifs qui pourraient endommager la peinture.
Puis-je peindre le coffret pour l'accorder à mon intérieur ?
Il est déconseillé de peindre le coffret car la peinture peut gêner le passage des câbles et annuler la garantie. Si nécessaire, utilisez une peinture spéciale pour métal après avoir démonté les parties internes.
Où trouver les pièces détachées pour le JK208BSH ?
Contactez un distributeur agréé Hager ou le service après-vente. Les pièces courantes comme les portes ou les charnières peuvent être commandées séparément.
Le JK208BSH est-il compatible avec les disjoncteurs différentiels ?
Oui, ce coffret peut accueillir tous les dispositifs modulaires standard, y compris les disjoncteurs différentiels, du moment qu'ils respectent la profondeur et l'entraxe de fixation.
Questions des utilisateurs sur JK208BSH HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Tableau électrique au format PDF gratuitement ! Retrouvez votre notice JK208BSH - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JK208BSH de la marque HAGER.

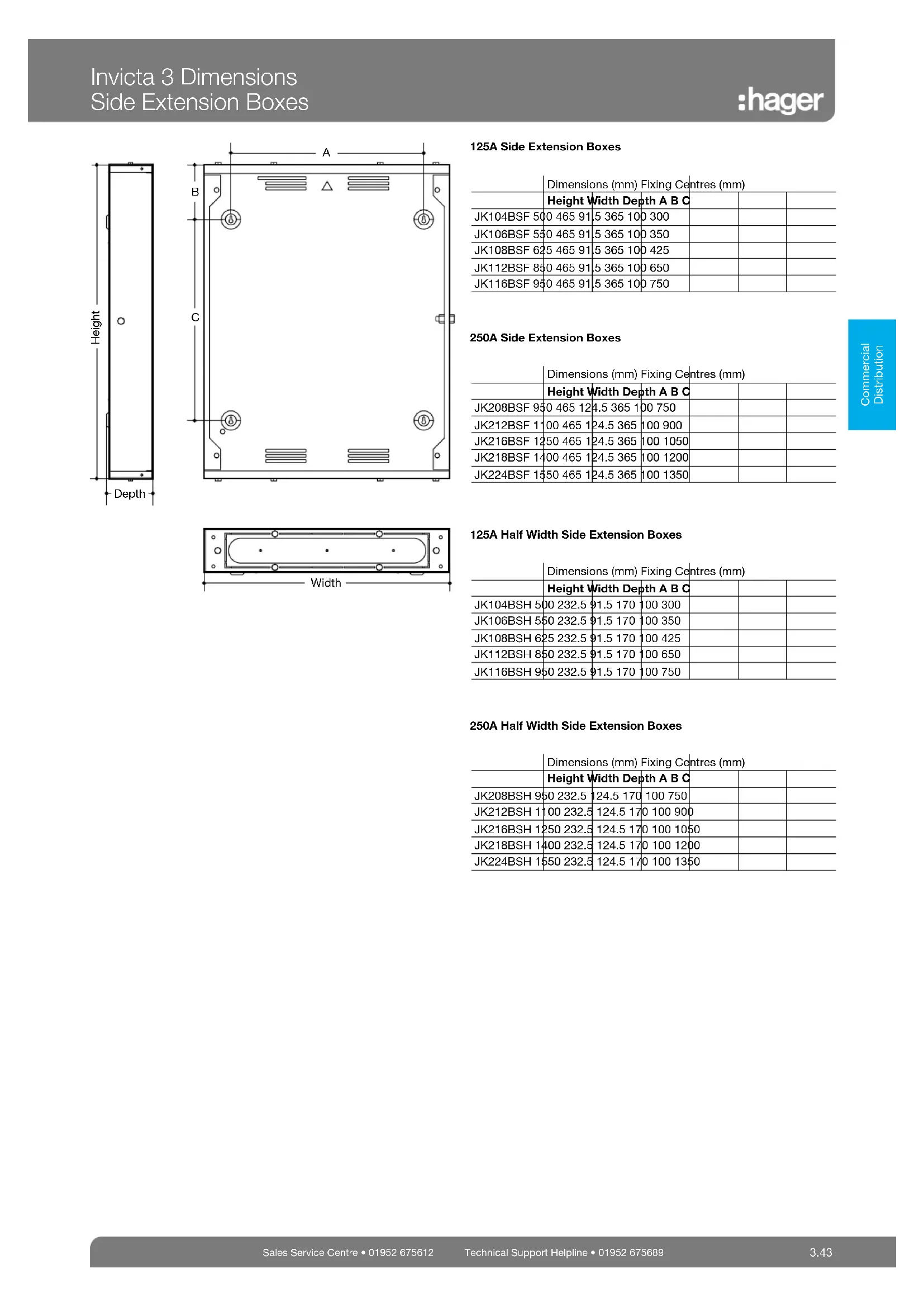

MODE D'EMPLOI JK208BSH HAGER


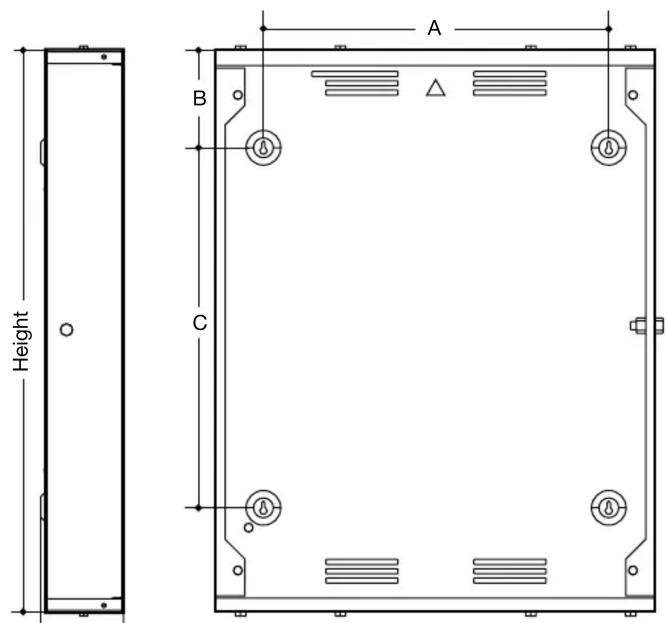

Height A B C
| Dimensions (mm) Fixing Centres (mm) | ||
| Height Width Depth A B C | ||
| JK104BSF 500 465 91 | 5 365 100 300 | |
| JK106BSF 550 465 91 | 5 365 100 350 | |
| JK108BSF 625 465 91 | 5 365 100 425 | |
| JK112BSF 850 465 91 | 5 365 100 650 | |
| JK116BSF 950 465 91 | 5 365 100 750 | |
250A Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||
| Height Width Depth A B C | ||
| JK208BSF 950 465 124.5 365 100 750 | ||
| JK212BSF 1100 465 124.5 365 100 900 | ||
| JK216BSF 1250 465 124.5 365 100 1050 | ||
| JK218BSF 1400 465 124.5 365 100 1200 | ||
| JK224BSF 1550 465 124.5 365 100 1350 | ||
125A Half Width Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||
| Height Width Depth A B C | ||
| JK104BSH 500 | 232.5 91.5 170 | 100 300 |
| JK106BSH 550 | 232.5 91.5 170 | 100 350 |
| JK108BSH 625 | 232.5 91.5 170 | 100 425 |
| JK112BSH 850 | 232.5 91.5 170 | 100 650 |
| JK116BSH 950 | 232.5 91.5 170 | 100 750 |
250A Half Width Side Extension Boxes
| Dimensions (mm) Fixing Centres (mm) | ||||||
| Height Width Depth A B C | ||||||
| JK208BSH 950 232.5 | 124.5 170 | 100 750 | ||||
| JK212BSH 1100 232.5 | 124.5 170 | 0 100 900 | ||||
| JK216BSH 1250 232.5 | 124.5 170 | 0 100 1050 | ||||
| JK218BSH 1400 232.5 | 124.5 170 | 0 100 1200 | ||||
| JK224BSH 1550 232.5 | 124.5 170 | 0 100 1350 | ||||
