xBrick Quad 16×8W RGBW - Éclairage Stairville - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur à LED
Marque	Stairville
Modèle	xBrick Quad 16×8W RGBW
Source lumineuse	16 × LED RGBW 4en1, 8 W chacune
Angle de faisceau	25°
Modes de contrôle	DMX, télécommande IR (option), maître/esclave, piloté par la musique, automatique
Canaux DMX	4, 6, 8, 16, 18
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique	125 W
Fusible	5 mm × 20 mm, 3 A, 250 V, à action retardée
Pile de la télécommande	CR2025, 3 V
Indice de protection	IP20
Fixation	Suspendu ou debout
Température de fonctionnement	0 °C à 40 °C
Humidité relative	20 % à 80 % (sans condensation)
Ventilation	Oui (ventilateur intégré)
Couleur du boîtier	Noir
Programmes automatiques	23 shows préprogrammés
Gradateur	Oui, réglable par DMX ou menu
Stroboscope	Fréquence réglable (0 à 100 %)
Nettoyage des lentilles	Chiffon doux et nettoyant pour lentilles
Sécurité	Ne pas regarder directement la source ; risque d'épilepsie ; utiliser un câble de sécurité

FOIRE AUX QUESTIONS - xBrick Quad 16×8W RGBW Stairville

Comment réinitialiser l'appareil aux valeurs d'usine ?

Appuyez simultanément sur les touches Mode et Setup. Tous les réglages seront réinitialisés.

Comment configurer l'adresse DMX ?

Appuyez sur Mode, sélectionnez DMX 512 Mode avec Up/Down, confirmez avec Setup. Utilisez Up/Down pour choisir l'adresse (001-512), puis confirmez. Ensuite, sélectionnez le nombre de canaux (4, 6, 8, 16 ou 18).

Comment utiliser le mode maître/esclave ?

Connectez la sortie DMX du maître à l'entrée DMX du premier esclave, puis les esclaves en chaîne. Sur le maître, sélectionnez un mode automatique (ex. Auto Run Mode). Sur les esclaves, sélectionnez Slave dans le menu.

Comment activer le mode piloté par la musique ?

Appuyez sur Mode, sélectionnez Sound Mode, confirmez avec Setup. Réglez la sensibilité du microphone (00-31) avec Up/Down, puis choisissez Scene 1 (changement lent) ou Scene 2 (changement rapide).

Que faire si l'appareil ne répond pas au contrôleur DMX ?

Vérifiez le câble DMX (utilisez un câble DMX spécial, pas un câble audio). Vérifiez l'adresse DMX et le mode de canaux. Essayez un autre contrôleur. Assurez-vous que le câble DMX n'est pas à côté de câbles à haute tension.

Comment nettoyer les lentilles ?

Utilisez un chiffon doux et un nettoyant pour lentilles (ex. réf. 280122). Séchez soigneusement. Nettoyez également les grilles d'aération avec un chiffon non pelucheux légèrement humide.

Puis-je utiliser une télécommande avec cet appareil ?

Oui, une télécommande infrarouge (réf. 354223) est disponible en option. Elle permet de contrôler l'appareil en dehors des modes DMX et maître/esclave.

Comment régler la vitesse du stroboscope ?

Dans les modes automatiques (ex. Auto Run Mode ou Program Mode), après avoir réglé la vitesse, appuyez sur Setup pour accéder au réglage Flash. Utilisez Up/Down pour choisir une valeur entre 001 (lent) et 100 (rapide).

Quels sont les modes DMX disponibles ?

Cinq modes : 4 canaux (RVB + blanc), 6 canaux (ajoute gradation et stroboscope), 8 canaux (couleurs fixes + programmes), 16 canaux (contrôle individuel des 4 segments en RVB), 18 canaux (comme 16 canaux + gradation et stroboscope globaux).

Comment vérifier la température de fonctionnement ?

Éteignez l'appareil. Maintenez Mode enfoncé et rallumez. Si l'écran affiche Tr: Er, la température est trop élevée. Éteignez et laissez refroidir.

MODE D'EMPLOI xBrick Quad 16×8W RGBW Stairville

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 5

1.1 Informations complémentaires.... 6
1.2 Conventions typographiques.... 7
1.3 Symboles et mots-indicateurs.... 8

2 Consignes de sécurité.... 11
3 Performances.... 15
4 Installation.... 16
5 Mise en service.... 21
6 Connexions et éléments de commande.... 24
7 Utilisation.... 31

7.1 Mode de fonctionnement « Manual »...... 32
7.2 Mode de fonctionnement « Auto Run Mode »...... 36
7.3 Mode de fonctionnement « Sound Mode »...... 37
7.4 Mode de fonctionnement « DMX »...... 37
7.5 Mode de fonctionnement « Esclave »...... 48

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

Table des matières

7.6 Mode de fonctionnement « Static Colour »...... 48

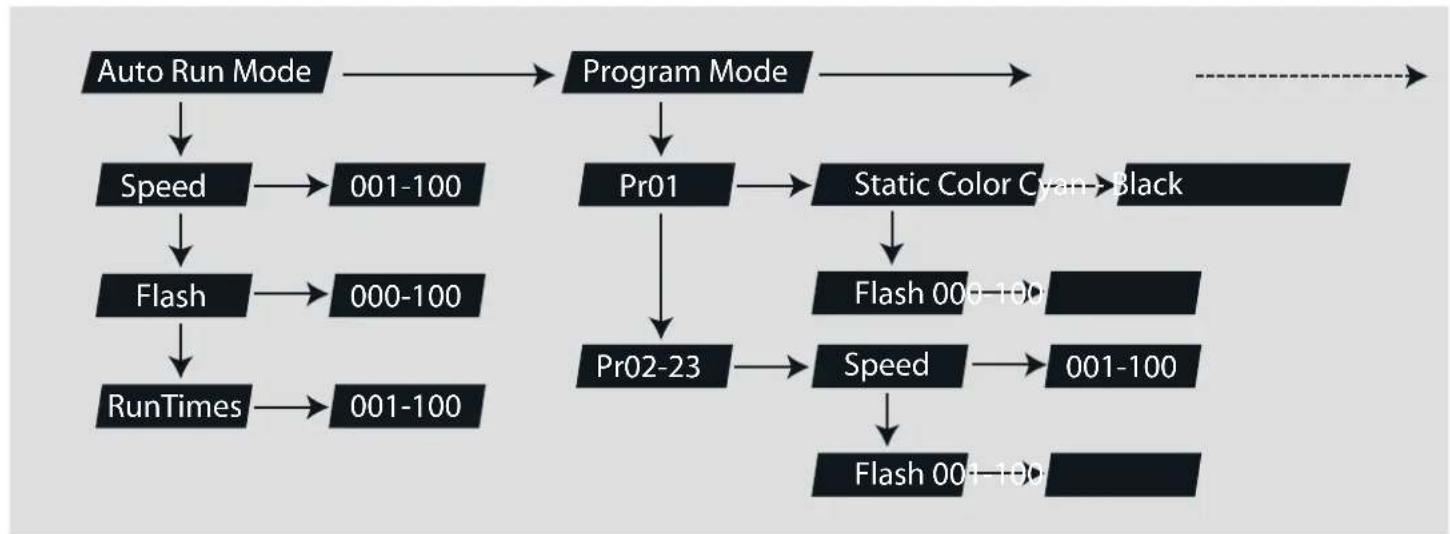

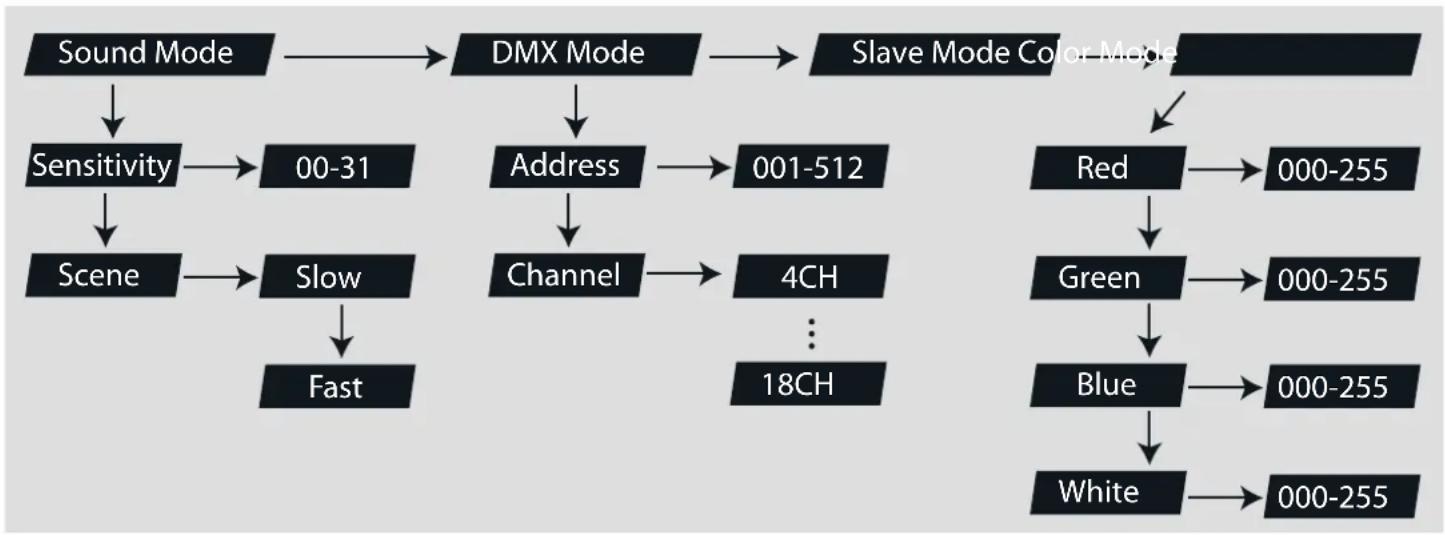

7.7 Vue d'ensemble du menu.... 50
7.8 Contrôle par la télécommande en option.... 52
7.9 Contrôle de la température de fonctionnement.... 55
7.10 Réinitialisation aux valeurs d'usine.... 55

8 Données techniques.... 56
9 Câbles et connecteurs.... 59
10 Dépannage.... 60
11 Nettoyage.... 62
12 Protection de l'environnement.... 63

th·mann MUSIC IS OUR PASSION

projecteur à LED

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

xBrick Quad 16×8W RGBW

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

Affichages

Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique.

Exemples : « ON » / « OFF »

xBrick Quad 16×8W RGBW

Instructions

Les différentes étapes d'une instruction sont numérotées consécutivement. Le résultat d'une étape est en retrait et mis en évidence par une flèche.

Exemple :

1. Allumez l'appareil.
2. Appuyez sur [AUTO].

⇒ Le fonctionnement automatique est démarré.

1. Eteignez l'appareil.

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

Symbole d'avertissement Type de danger

Avertissement : tension électrique dangereuse.

xBrick Quad 16×8W RGBW

Symbole d'avertissement Type de danger

	Avertissement : rayonnement optique dangereux.
	Avertissement : charge suspendue.
	Avertissement : emplacement dangereux.

2 Consignes de sécurité

Utilisation conforme

Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.

xBrick Quad 16×8W RGBW

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

AVERTISSEMENT!

Blessures des yeux dues à une intensité lumineuse élevée

Ne regardez jamais directement dans la source lumineuse.

AVERTISSEMENT!

Danger de crise d'épilepsie

Les flashes (effets stroboscopiques) peuvent provoquer des crises d'épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashes.

REMARQUE!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

REMARQUE!

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p.ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieure de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autre dysfonctionnements.

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

REMARQUE!

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

REMARQUE!

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

REMARQUE!

Risque d'incendie en cas d'inversion de la polarité

Les piles et batteries insérées dans le mauvais sens peuvent détruire l'appareil ainsi que les piles et batteries en soi. Lors de l'insertion des piles et batteries, respectez la polarité.

REMARQUE!

Risque de dommages dus aux piles qui fuient

Les piles et batteries qui fuient peuvent durablement endommager l'appareil. Lorsque vous ne l'utilisez pas durant une période prolongée, retirez les piles et batteries de l'appareil.

3 Performances

Le projecteur à LED convient particulièrement aux tâches d'éclairage professionnels, lors d'événements par exemple, sur les scènes de musique rock, au théâtre et dans le domaine musical. L'appareil se distingue par un mélange de couleurs excellent et une puissance lumineuse très élevée.

Caractéristiques particulières de l'appareil :

16 LED quatre couleurs (rouge, vert, bleu, blanc), à 8 W
Contrôle par DMX (cinq modes différents), les touches et l'écran de l'appareil et la télécommande à infrarouge (n° art. 354223, disponible en option)
■ 23 shows automatiques préprogrammés
■ Commande par la musique
■ Mode maître/esclave
Boîtier métallique robuste

Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.

xBrick Quad 16×8W RGBW

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

AVERTISSEMENT!

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

REMARQUE!

Risque de surchauffe

La distance entre la source de lumière et la surface éclairée doit être supérieure à 1,5 m.

Vérifiez que la ventilation est toujours suffisante.

La température ambiante doit toujours être inférieure à 40 °C.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

xBrick Quad 16×8W RGBW

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Assurez vous que cet appareil ne soit pas raccordé à un gradateur.

Possibilités de fixation

Vous pouvez installer l'appareil debout ou avec la tête en bas. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié. Utilisez les ouvertures prévues pour la fixation de l'étrier en deux parties.

Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant ce temps, la zone située en-dessous de l'appareil doit être bloquée.

Sécurisez en outre l'appareil à l'aide d'un câble de retenue de sécurité contre la chute.

xBrick Quad 16×8W RGBW

Mise en place de la pile dans la télécommande

Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la manière d'un tiroir. Placez la pile à l'intérieur. La pile est placée correctement lorsque le pôle positif est orienté vers le fond du boîtier de la télécommande. Repoussez le support de pile dans la télécommande jusqu'à enclenchement.

Lors de l'expédition, la pile est déjà placée dans la télécommande et protégée de la décharge par un film plastique transparent. Ôtez le film plastique avant la première utilisation.

5 Mise en service

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

xBrick Quad 16×8W RGBW

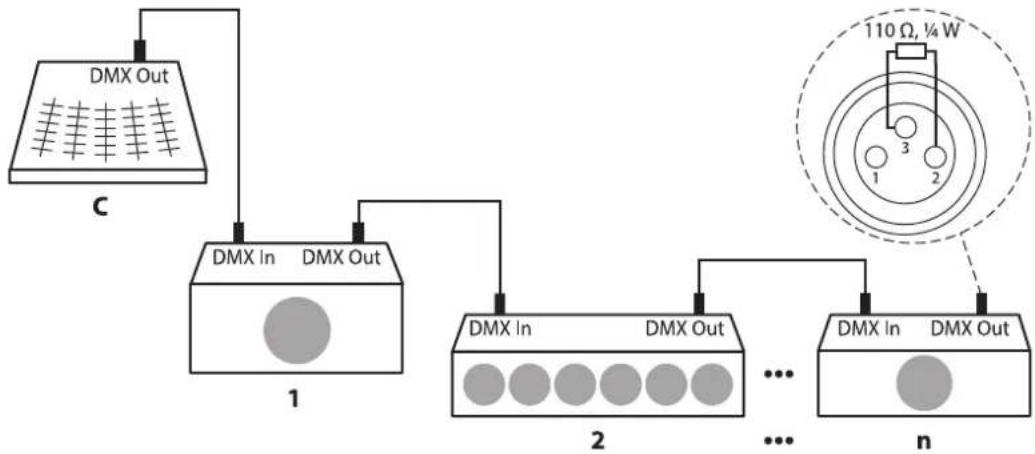

Connexions en mode DMX

Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appareil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite. Vérifiez que la sortie du dernier appareil DMX de la chaîne est terminée avec une résistance (110 Ω, ¼ W).

Connexions en mode de fonctionnement « Master/Slave »

Si vous configurez un groupe d'appareils en mode maître/esclave, le premier appareil commande les autres et permet un spectacle automatique piloté et synchronisé par la musique. Cette fonction est particulièrement utile pour démarrer un spectacle sans grands travaux de programmation. Connectez la sortie DMX de l'appareil maître avec l'entrée DMX du premier appareil esclave. Connectez ensuite la sortie DMX du premier appareil esclave à l'entrée esclave du deuxième appareil esclave, et ainsi de suite.

xBrick Quad 16×8W RGBW

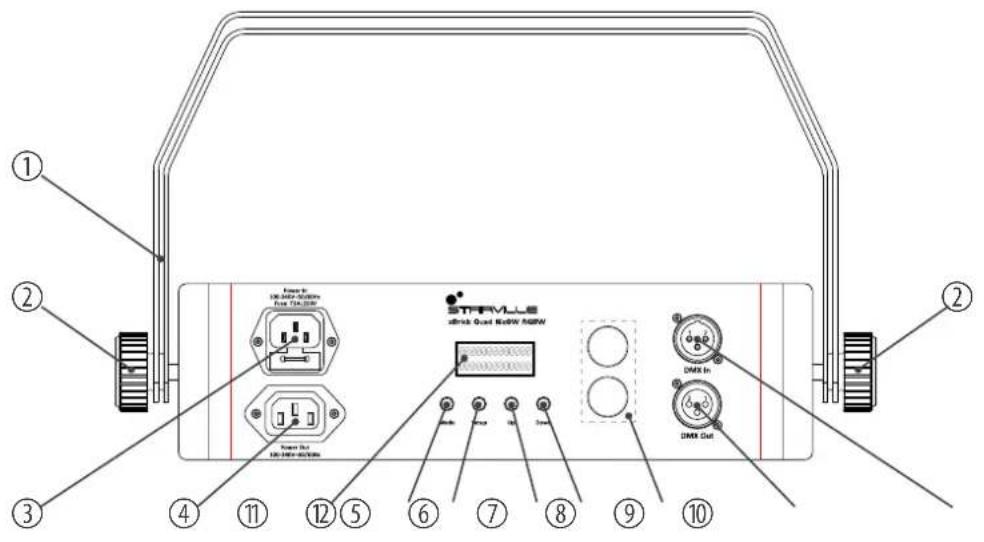

6 Connexions et éléments de commande

Face arrière

STTMLLE sdrick Quad NetPW AGW DDR In DMX Out

projecteur à LED

1 Poignée étrier pour la mise en place ou l'accrochage
2 Vis de blocage de la poignée
3 [Power In]

Châssis CEI avec porte-fusible

4 [Power Out]
Prise CEI pour l'alimentation électrique d'autres appareils
5 Écran
6 [Mode]

Active le menu principal, enregistre les modifications.

7 [Setup]

Pour sélectionner une option du mode de fonctionnement concerné.

8 [Up]

Incrémente la valeur affichée d'une unité.

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

9 [Down]

Décrémente la valeur affichée d'une unité.

10 Orifices pour fixer le câble de retenue

11 [DMX Out]

Sortie DMX

12 [DMX In]

Entrée DMX

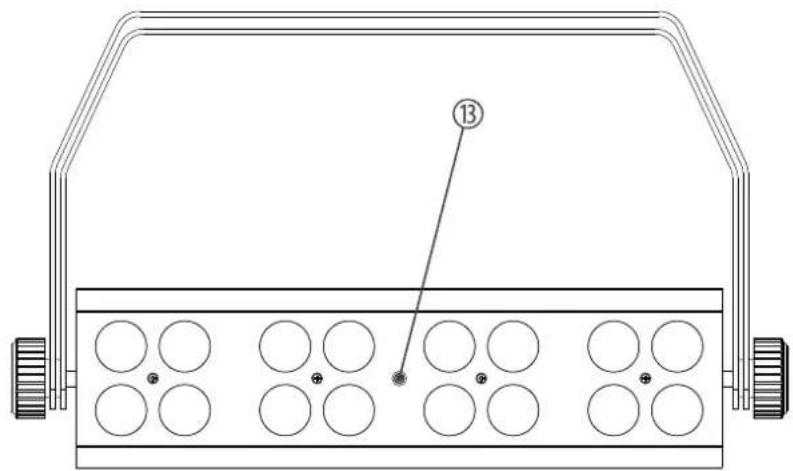

Face avant

13

13 Récepteur infrarouge pour une télécommande disponible en option

xBrick Quad 16×8W RGBW

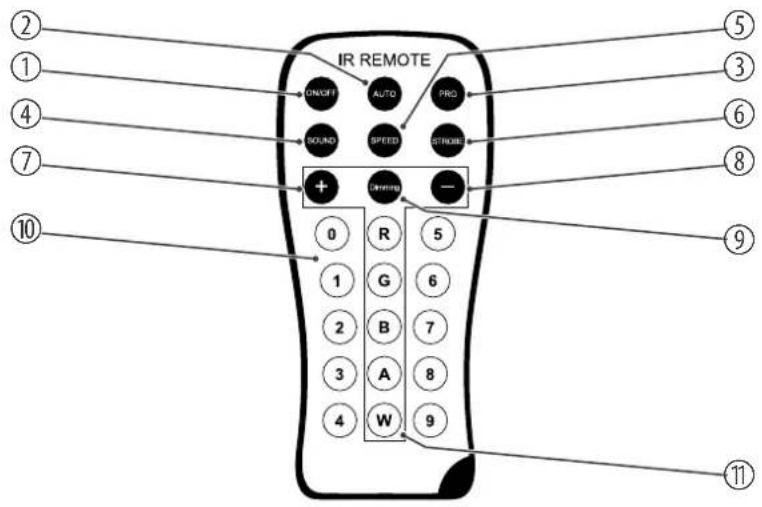

Télécommande à infrarouge (n° art. 354223, disponible en option)

Comme la télécommande universelle peut être utilisée pour plusieurs types d'appareils, il se peut que certaines touches ne soient pas attribuées et n'aient donc aucune fonction.

IR REMOTE ON/OFF AUTO PRO SOUND SPEED STROBE + Driving - 0 R 5 1 G 6 2 B 7 3 A 8 4 W 9 ② ① ③ ⑥ ⑧ ⑨ ⑩

th·mann MUSIC IS OUR PASSION

projecteur à LED

1 [ON/OFF]

Met l'appareil sous et hors tension.

2 [AUTO]

Active le mode de fonctionnement Automatique.

3 [PRG]

Active le mode de fonctionnement « Show automatique préprogrammé ». Sélectionnez le programme souhaité avec [+] et [-] .

4 [SOUND]

Active le mode de fonctionnement Commande par la musique. Utilisez les touches [+] et [-] pour régler la sensibilité du microphone intégré.

5 [SPEED]

Active le mode de réglage pour la vitesse de programme. Réglez la vitesse avec [+] et [-] .

6 [STROBE]

Active le mode de réglage pour la vitesse du stroboscope. Réglez la vitesse avec [+] et [-] .

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

7[+]

Incrémente la valeur réglée.

8 [-]

Décrémente la valeur réglée.

9 [Dimming]

Active la fonction de gradateur pour couleurs fixes. Réglez la valeur pour chaque couleur fixe avec [+] et [-] .

10 [0 ... 9]

Touches numériques pour la sélection directe d'une couleur fixe.

Touches pour la sélection d'un coloris pour le mode de gradateur.

7 Utilisation

Branchez l'appareil sur le secteur pour le faire démarrer. Quelques secondes après, l'écran affiche le déroulement d'une réinitialisation. L'appareil est ensuite prêt à fonctionner.

Appuyez sur [Mode] pour activer le menu principal et sélectionner un mode de fonctionnement. Appuyez sur [Setup] pour choisir d'autres options. Utilisez [Up] et [Down] pour modifier la valeur affichée. Les réglages affichés sur l'écran sont immédiatement actifs, vous ne devez appuyer sur aucune touche pour les confirmer.

Si vous n'appuyez sur aucune touche pendant environ 20 secondes, le réglage actuel sera effectué et l'écran s'éteint. Les valeurs réglées sont conservées tant que l'appareil est relié à l'alimentation électrique.

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

7.1 Mode de fonctionnement « Manual ».

Ce mode de fonctionnement peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

1. Appuyez sur [Mode], avec [Up] et [Down] sélectionnez le point de menu « Program Mode » et confirmez avec [Setup].
2. Avec [Up] et [Down] sélectionnez le point de menu (01 ... 23) et confirmez avec [Setup].

Réglages pour programme 01

Lorsque vous avez choisi le programme 01 vous pouvez sélectionner l'un des 15 réglages de couleur statiques pour toutes les LED avec [Up] et [Down], voir le tableau suivant.

Couleur Affichage
Cyan « 00 »
Violet « 01 »
Rose « 02 »
Orange « 03 »
Blanc froid « 04 »
Rouge clair « 05 »
Vert clair « 06 »
Bleu clair « 07 »
Jaune « 08 »
Blanc chaud « 09 »

xBrick Quad 16×8W RGBW

Couleur Affichage
Rouge « 10 »
Vert « 11 »
Bleu « 12 »
Ambre « 13 »
Toutes « 14 »
Blackout « 15 »

Réglages pour le programme 02 ... 23

Lorsque vous avez choisi le programme 02 ... 23, vous pouvez ajuster les réglages suivants :

1. Après avoir sélectionné le programme, appuyez à nouveau sur [Setup] et réglez la vitesse de déroulement programme avec [Up] | [Down] dans une plage de « 001 »... « 100 » (lentement ... rapide).
2. Appuyez à nouveau sur [Setup] et réglez la fréquence de clignotement de l'effet stroboscopique avec [Up] | [Down] dans une plage de « 001 » ... « 100 » (lentement ... rapide).

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

7.2 Mode de fonctionnement « Auto Run Mode »

Un show automatique préprogrammé peut être activé seulement lorsque l'appareil fonctionne en mode autonome ou en tant que maître dans une configuration maître/esclave. Ce réglage n'est utile que lorsque l'appareil n'est pas commandé par le biais de DMX.

1. Appuyez sur [Mode], avec [Up] et [Down] sélectionnez le point de menu « Auto Run Mode » et confirmez avec [Setup].
2. Réglez avec [Up] et [Down] la vitesse de déroulement du programme dans une plage de « 001 » ... « 100 » (lent ... rapide) puis confirmez avec [Setup].
3. Réglez la fréquence de clignotement de l'effet stroboscopique avec [Up] | [Down] dans une plage de « 001 »... « 100 » (lentement ... rapide) et confirmez avec [Setup].
4. Réglez avec [Up] et [Down] le nombre de déroulements dans une plage de « 001 » ... « 100 » (lent ... rapide) puis confirmez avec [Setup] pour quitter le menu.

7.3 Mode de fonctionnement « Sound Mode »

Ce réglage n'est utile que lorsque l'appareil est commandé en tant qu'esclave dans une configuration maître/esclave mais non par le biais de DMX. Avec ce mode de fonctionnement, l'appareil répond à des impulsions acoustiques qui sont absorbées par le microphone intégré.

1. Appuyez sur [Mode], avec [Up] et [Down] sélectionnez le point de menu « Sound Mode » et confirmez avec [Setup].
2. Réglez la sensibilité du microphone intégré avec [Up] | [Down] dans une plage de « 00 » ... « 31 » (sensibilité minimale ... maximale) et confirmez avec [Setup].
3. À l'aide de [Up] et [Down] sélectionnez l'une des options « Scene 1 » pour un changement lent ou « Scene 2 » pour un changement rapide entre les shows programmés et confirmez avec [Setup], pour quitter le menu.

7.4 Mode de fonctionnement « DMX »

Ce réglage n'est utile que lorsque l'appareil est commandé par le biais d'un contrôleur DMX.

xBrick Quad 16×8W RGBW

1. Appuyez sur [Mode], avec [Up] et [Down] sélectionnez le point de menu « DMX 512 Mode » et confirmez avec [Setup].
2. Avec [Up] | [Down], attribuez une adresse DMX à l'appareil dans une plage de « 001 » ... « 512 » et confirmez avec [Setup].
3. Avec [Up] et [Down], sélectionnez le mode DMX souhaité :

Mode Adresse DMX la plus élevée possible
4 canal 509
6 canal 507
8 canal 505
16 canal 497
18 canal 495

1. Confirmez avec [Setup].

7.4.1 Fonctions en mode DMX 4 canal

Canal Valeur	Fonction
1	0...255	Intensité du rouge (de 0 % à 100 %)
2	0...255	Intensité du vert (de 0 % à 100 %)
3	0...255	Intensité du bleu (de 0 % à 100 %)
4	0...255	Intensité du blanc (de 0 % à 100 %)

7.4.2 Fonctions en mode DMX 6 canal

Canal Valeur	Fonction
1	0...255	Intensité du rouge (de 0 % à 100 %)
2	0...255	Intensité du vert (de 0 % à 100 %)
3	0...255	Intensité du bleu (de 0 % à 100 %)

xBrick Quad 16×8W RGBW

Canal Valeur Fonction
4	0...255	Intensité du blanc (de 0 % à 100 %)
5	0...255	Gradateur (de 0 % à 100 %)
6	0...255	Effet stroboscopique (0 % à 100 %)

7.4.3 Fonctions en mode DMX 8 canal

Canal Valeur	Fonction
1	0 ... 255 Intensité du rouge (de 0 % à 100 %), quand canal 7 = 0 ... 4
2	0 ... 255 Intensité du vert (de 0 % à 100 %), quand canal 7 = 0 ... 4
3	0 ... 255 Intensité du bleu (de 0 % à 100 %), quand canal 7 = 0 ... 4
4	0 ... 255 Intensité du blanc (de 0 % à 100 %), quand canal 7 = 0 ... 4
5	0 ... 255 Gradateur (0 % à 100 %), quand canal 7 = 5 ... 233
6	0 ... 255	Effet stroboscopique (de 0 % à 100 %), quand canal 7 = 5 ... 233
7	0 ... 4	Sans fonction
	5 ... 9	Intensité du cyan (de 0 % à 100 %)
	10 ... 14	Intensité du violet (de 0 % à 100 %)
	15 ... 19	Intensité du rose (de 0 % à 100 %)
	20 ... 24	Intensité de l'orange (de 0 % à 100 %)
	25 ... 29	Intensité du blanc froid (de 0 % à 100 %)
	30 ... 34	Intensité du rouge clair (de 0 % à 100 %)
	35 ... 39	Intensité du vert clair (de 0 % à 100 %)
	40 ... 44	Intensité du bleu ciel (de 0 % à 100 %)
	45 ... 49	Intensité du jaune (de 0 % à 100 %)
	50 ... 54	Intensité du blanc chaud (de 0 % à 100 %)
	55 ... 59	Intensité du rouge (de 0 % à 100 %)
	60 ... 64	Intensité du vert (de 0 % à 100 %)

xBrick Quad 16×8W RGBW

Canal Valeur	Fonction
	65 ... 69	Intensité du bleu (de 0 % à 100 %)
	70 ... 74	Intensité de l'ambre (de 0 % à 100 %)
	75 ... 79	Toutes
	80 ... 86	Programme 02
	87 ... 93	Programme 03
	94 ... 100	Programme 04
	101 ... 107	Programme 05
	108 ... 114	Programme 06
	115 ... 121	Programme 07
	122 ... 128	Programme 08
	129 ... 135	Programme 09
	136 ... 142	Programme 10
	143 ... 149	Programme 11
	150 ... 156	Programme 12
	157 ... 163	Programme 13
	164 ... 170	Programme 14
	171 ... 177	Programme 15
	178 ... 184	Programme 16
	185 ... 191	Programme 17
	192 ... 198	Programme 18
	199 ... 205	Programme 19
	206 ... 212	Programme 20
	213 ... 219	Programme 21
	220 ... 226	Programme 22
	227 ... 233	Programme 23

xBrick Quad 16×8W RGBW

Canal Valeur	Fonction
	234 ... 240	Fonctionnement piloté par la musique, transition lente des programmes 02 à 23
	241 ... 255	Fonctionnement piloté par la musique, transition rapide des programmes 02 à 23
8		Sans fonction, quand canal 7 = 0 ... 79
	0 ... 255	Vitesse de déroulement du programme quand canal 7 = 80 ... 233
	0 ... 255 Sensibilité du microphone quand canal 7 = 234 ... 255

7.4.4 Fonctions en mode DMX 16 canal

Canal Valeur	Fonction
1	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 1
2	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 1
3	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 1
4	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 1
5	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 2
6	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 2
7	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 2
8	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 2
9	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 3
10	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 3
11	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 3
12	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 3
13	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 4
14	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 4

xBrick Quad 16×8W RGBW

Canal Valeur Fonction
15	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 4
16	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 4

7.4.5 Fonctions en mode DMX 18 canal

Canal Valeur	Fonction
1	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 1
2	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 1
3	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 1
4	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 1
5	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 2
6	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 2
7	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 2
8	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 2
9	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 3
10	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 3
11	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 3
12	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 3
13	0 ... 255	Intensité du rouge (de 0 % à 100 %), segment 4
14	0 ... 255	Intensité du vert (de 0 % à 100 %), segment 4
15	0 ... 255	Intensité du bleu (de 0 % à 100 %), segment 4
16	0 ... 255	Intensité du blanc (de 0 % à 100 %), segment 4
17	0 ... 255	Gradateur (de 0 % à 100 %)
18	0 ... 255	Effet stroboscopique (0 % à 100 %)

xBrick Quad 16×8W RGBW

7.5 Mode de fonctionnement « Esclave »

Ce réglage n'est utile que lorsque l'appareil est commandé en tant qu'esclave dans une configuration maître/esclave mais non par le biais de DMX. Pour activer le mode de fonctionnement, appuyez plusieurs fois sur [Mode], jusqu'à ce que l'écran affiche « Slave ».

7.6 Mode de fonctionnement « Static Colour »

Ce réglage n'est utile que lorsque l'appareil fonctionne en mode autonome et qu'il n'est pas commandé par le biais de DMX. Ce mode de fonctionnement vous permet de sélectionner une couleur fixe pour le fonctionnement en continu et de déterminer la fréquence de clignote-ment de toutes les DEL.

1. Appuyez sur [Mode], avec [Up] et [Down] sélectionnez le point de menu « Static Colour Mode » et confirmez avec [Setup].
2. Définissez avec [Up] et [Down] l'intensité de la couleur rouge dans une plage de « 000 » ... « 255 » (clair ...foncé) puis confirmez avec [Setup].

3. Définissez avec[Up] et [Down] l'intensité de la couleur verte dans une plage de « 000 » ... « 255 » (clair ... foncé) et confirmez avec [Setup].

4. Définissez avec [Up] et [Down] l'intensité de la couleur bleue dans une plage de « 000 » ... « 255 » (clair ... foncé) et confirmez avec [Setup].

5. Définissez avec [Up] et [Down] l'intensité de la couleur blanc dans une plage de « 000 » ... « 255 » (clair ... foncé) puis confirmez avec [Setup].
6. Définissez avec [Up] et [Down] la fréquence de clignotement des LEDs dans une plage de « 000 » ... « 255 » (lent ... rapide) et confirmez avec [Setup], pour quitter le menu.

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

7.7 Vue d'ensemble du menu

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

7.8 Contrôle par la télécommande en option

	L'appareil peut être commandé uniquement par télécommande lorsqu'il ne se trouve pas en mode « DMX » ou « maître/esclave ».
Mise en marche et en arrêt	Utilisez l'interrupteur [ON/OFF] pour mettre l'appareil en marche ou en arrêt.
Mode de fonctionnement Automatique	Appuyez sur [AUTO]. La lecture des programmes « Pr02 » à « Pr23 » démarre automatiquement.
Mode de fonctionnement Show automatique préprogrammé	Appuyez sur [PRG]. Sélectionnez une valeur entre « Pr.01 » et « Pr.23 » avec [+] et [-].Vous pouvez activer un effet stroboscopique en mode " Show automatique préprogrammé ".Pour cela, appuyez sur [STROBE] puis sélectionnez une valeur entre « 001 » (lent) et « 100 » (rapide) avec les touches [+] et [-]. Appuyez de nouveau sur [STROBE] pour désactiver l'effet stroboscopique.Vous pouvez régler la vitesse de déroulement pour les programmes « Pr.02 » et « Pr.23 ». Pour cela, appuyez sur [SPEED] puis sélectionnez une valeur entre « 001 » (lent) et « 100 » (rapide) avec les touches [+] et [-].

projecteur à LED

Commande par la musique

Appuyez sur [SOUND]. Ceci active un show automatique commandé par la musique.

La sensibilité de la commande par la musique peut être réglée sur une plage de « SV.00 » à « SV.31 » avec [+], et [-], confirmez ensuite avec [Setup].

À l'aide de [Up] et [Down] sélectionnez l'une des options « Scene 1 » pour un changement rapide ou « Scene 2 » pour un changement lent entre les shows programmés.

Gradateur

Appuyez sur [Dimming] pour régler la luminosité de chacune des couleurs de base. Appuyez sur [R] (rouge), [G] (vert) ou [B] (bleu) puis sélectionnez une valeur entre 0 et 255 avec les touches [+] et [-].

xBrick Quad 16×8W RGBW

Sélection des couleurs

Vous pouvez sélectionner une couleur directement avec les touches de couleur dans chaque mode. Procédez dans cet ordre :

Touche Couleur Touche Couleur Touche Couleur
0 Cyan 5 Rouge clair R Rouge
1 Pourpre 6 Vert clair G Vert
2 Magenta 7 Bleu clair B Bleu
3 Orange 8 Jaune A Ambre
4 Blanc froid 9 Blanc chaud W	Blanc

Réinitialisation aux réglages par défaut

Pour réinitialiser l'appareil sur les réglages par défaut, appuyez sur [OFF] puis l'une après l'autre sur les touches [9], [8] et [7].

7.9 Contrôle de la température de fonctionnement

Commencez par éteindre l'appareil pour contrôler la température de fonctionnement. Maintenez la touche [Mode] appuyée et allumez l'appareil à nouveau. Si la température de fonctionnement admissible est dépassée, l'écran affiche « Tr: Er ».

Dans ce cas, éteignez l'appareil et laissez le refroidir pendant un certain temps.

7.10 Réinitialisation aux valeurs d'usine

Pour réinitialiser toutes les valeurs d'usine, appuyez en même temps sur [Mode] et [Setup].

xBrick Quad 16×8W RGBW

8 Données techniques

Source lumineuse 16 × LED RGBW 4en1, 8 W
Caractéristiques optiques Angle de dispersion 25°
Contrôle DMX
		Télécommande à infrarouge (option)
Nombre de canaux DMX 4, 6, 8, 16, 18
Connexions d'entrée Alimentation électrique Châssis CEI C14
Connexions de sortie Alimentation électrique Prise CEI C13
Puissance consommée 125 W
Tension d'alimentation		100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 3 A, 250 V, à action retardée

Pile de la télécommande Pile bouton aux ions de lithium CR2025, 3 V

Indice de protection IP20

Options de montage Suspendu, debout

Conditions d'environnement Plage de température 0 °C...40 °C

Humidité relative 20%...80% (sans condensation)

xBrick Quad 16×8W RGBW

Informations complémentaires

Conçu pour l’utilisation en extérieur Non
Construction Flat PAR
Mélange de couleurs RGBW
Type LED x-in-1
Sans ventilateur Non
Couleur du boîtier Noir
LED à commander séparément Oui

9 Câbles et connecteurs

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un contrôleur DMX détruit, un court-circuit ou « seulement » un spectacle lumière qui ne fonctionne pas.

Connexions DMX

Une prise XLR tripolaire sert de prise DMX, une fiche XLR tripolaire d'entrée DMX. Le dessin et le tableau ci-dessous montrent le brochage d'un couplage adapté.

1 Terre (blindage)
2 Signal inverse, (DMX-, point froid)
3 Signal (DMX+, point chaud)

xBrick Quad 16×8W RGBW

10 Dépannage

REMARQUE!

Risque de perturbations durant la transmission des données

Afin de garantir un fonctionnement irréprochable, n'utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux.

Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

L'appareil ne fonctionne pas, pas de lumière, pas de ventilateur

Vérifiez le branchement électrique et le disjoncteur principal.

Aucune réaction sur le contrôle-leur DMX

1. Vérifiez le bon raccordement des connexions et du câble DMX.
2. Vérifiez le réglage des adresses et la polarité DMX.
3. Faites un essai avec un autre contrôleur DMX.
4. Vérifiez si le câble DMX se trouve à proximité ou à côté de câbles à haute tension, ce qui pourrait induire des perturbations ou créer des dommages à un circuit d'interfaçage DMX.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

11 Nettoyage

Lentilles optiques

Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.

Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122).
■ Séchez toujours les pièces avec soin.

Grilles d'aération

Les grilles d'aération de l'appareil doivent être débarrassées des impuretés comme la poussière, etc. Éteignez l'appareil avant le nettoyage et débranchez les appareils du secteur. Utilisez exclusivement des produits de nettoyage PH neutre, sans solvant et non abrasifs. Nettoyez l'appareil avec un chiffon légèrement humide qui ne peluche pas.

projecteur à LED

12 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage des batteries

Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.

Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.

xBrick Quad 16×8W RGBW

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

Remarques

xBrick Quad 16×8W RGBW

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

projecteur à LED

Solid olive green horizontal bar with no text, symbols, or markings
