Type de produit	Panneau de commande à distance câblé pour climatisation
Marque	LG
Modèle	PQRCUSA0
Affichage	Écran LCD
Alimentation	12 V CC (via câble de connexion depuis l'unité intérieure)
Câble de connexion fourni	10 m (extensible jusqu'à 50 m max)
Capteur de température	Intégré dans la télécommande (ou unité intérieure selon réglage)
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Changement automatique, Fonctionnement automatique, Ventilation
Plage de température (Refroidissement)	18 °C à 30 °C (64 °F à 86 °F)

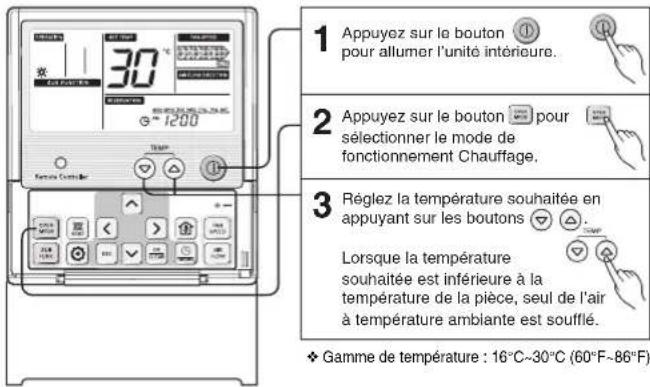

Plage de température (Chauffage)	16 °C à 30 °C (60 °F à 86 °F)
Fonctions secondaires	Plasma, Humidificateur, Chauffage électrique, Ventilation automatique, Grille d'élévation
Fonctions de programmation	Minuterie simple, Veille, Mise en marche/Arrêt programmé, Programmation hebdomadaire, Vacances
Contrôle de zone	Oui (jusqu'à 4 zones)
Réglages avancés	ESP, Pression statique, Hauteur de plafond, Thermostat, Maître/Esclave, Contact sec, Adresse de commande centralisée
Affichage des codes d'erreur	Oui (affichage CH + code)
Installation	Murale, avec boîtier d'encastrement fourni, nécessite un installateur agréé
Accessoires fournis	Câble de connexion (10 m), vis de fixation, boîtier d'installation, étiquettes informatives (5 langues), manuel
Sécurité	Ne pas démonter, éviter contact avec eau, installation par professionnel qualifié

FOIRE AUX QUESTIONS - PQRCUSA0 LG

Comment régler la température souhaitée ?

Utilisez les boutons ▲ et ▼ pour augmenter ou diminuer la température. En mode Refroidissement, la plage est de 18°C à 30°C. En mode Chauffage, elle est de 16°C à 30°C. Appuyez sur Room Temp pour afficher la température ambiante.

Comment effectuer un cycle de test après l'installation ?

Appuyez 4 secondes sur le bouton d'entrée en mode Réglage jusqu'à ce que le code '01:01' s'affiche. Sélectionnez le code fonction 01 (Cycle test). Le système fonctionnera en mode Refroidissement et Ventilation pendant 18 minutes, puis s'éteindra automatiquement.

Que faire si un code d'erreur s'affiche (ex. CH03) ?

Le code d'erreur indique un dysfonctionnement de l'unité intérieure. Notez le code et contactez un technicien agréé. Ne tentez pas de réparer vous-même.

Comment programmer une mise en marche automatique ?

Appuyez sur le bouton de programmation, puis appuyez plusieurs fois jusqu'à ce que 'ON' clignote. Utilisez les boutons pour régler l'heure de mise en marche (AM/PM, heures, minutes). Appuyez sur le bouton de validation pour confirmer.

Puis-je contrôler plusieurs unités intérieures avec une seule télécommande ?

Oui, en configurant une commande de groupe. Raccordez les unités en parallèle et définissez une unité comme maître (code fonction 07, valeur 01) et les autres comme esclaves (valeur 00). Certaines fonctions peuvent être limitées.

Comment nettoyer ou réinitialiser le voyant de filtre ?

Appuyez sur le bouton de fonction, puis naviguez jusqu'à l'icône de filtre (poussière). Appuyez sur le bouton de validation pour effacer le voyant. Nettoyez le filtre régulièrement pour maintenir l'efficacité.

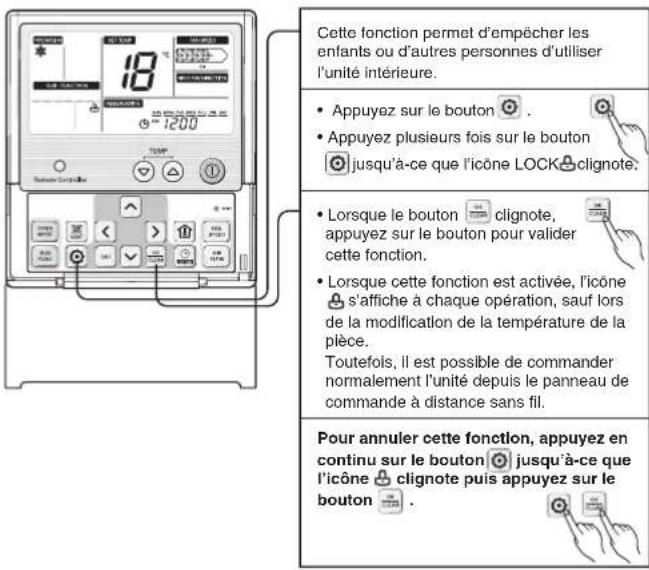

Comment activer le contrôle parental ?

Appuyez sur le bouton de fonction jusqu'à ce que l'icône 'LOCK' clignote. Appuyez sur le bouton de validation pour activer. Pour désactiver, répétez l'opération. En mode verrouillé, seuls les réglages de température restent accessibles.

Qu'est-ce que la fonction ESP ?

ESP (External Static Pressure) ajuste la force du ventilateur pour les produits avec conduit. Ne modifiez pas ce réglage sauf si vous êtes un technicien agréé. Il se règle via le code fonction 03 (niveau 01 à 05, puis valeur de 0 à 255).

Comment basculer entre Celsius et Fahrenheit ?

Entrez dans le mode Réglage (appui long 4s), sélectionnez le code fonction 12. Réglez 00 pour Celsius ou 01 pour Fahrenheit. Validez avec le bouton de validation. Cette option est optimisée pour les États-Unis.

Que faire si la télécommande ne répond pas ?

Vérifiez que le câble de connexion est correctement branché (fil rouge 12V, jaune signal, noir terre). Assurez-vous que la distance entre la télécommande et l'unité intérieure ne dépasse pas 50 m. Si le problème persiste, contactez un installateur.

MODE D'EMPLOI PQRCUSA0 LG

Panneau de commande à distance câblé

Manuel d'installation et d'utilisation

Modèles : PQRCUSA0

IMPORTANT

• Veuillez lire ce manuel d'installation et d'utilisation dans son intégralité avant d'installer le produit.
• L'installation doit être effectuée par une personne autorisée uniquement et conformément aux normes nationales de câblage.
• Conservez ce manuel d'installation et d'utilisation afin de pouvoir vous y reporter après l'avoir lu en entier.

Manuel d'installation et d'utilisation du panneau de commande à distance câblé

SOMMAIRE

■ Mise en garde....3\~4

■ Description ....5

■ Instructions d'installation....6

Commande de groupe 8

Réglage-Comment accéder au mode Réglage....9

Réglage-Mode Cycle de test 11

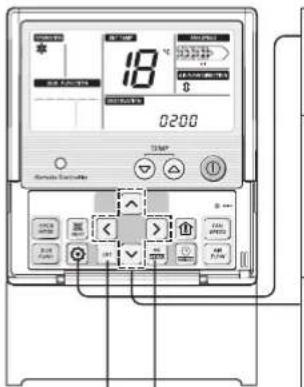

Réglage-Réglage des adresses pour la commande centralisée....12

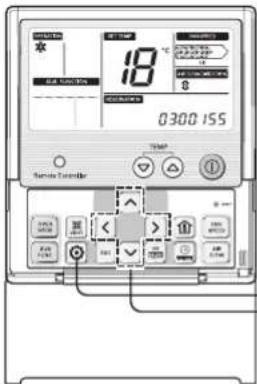

Réglage-ESP 13

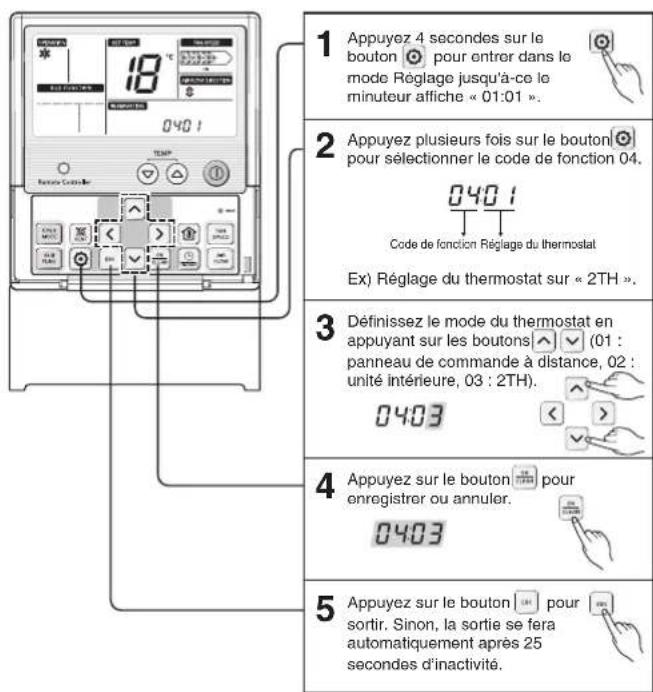

Réglage-Thermostat 15

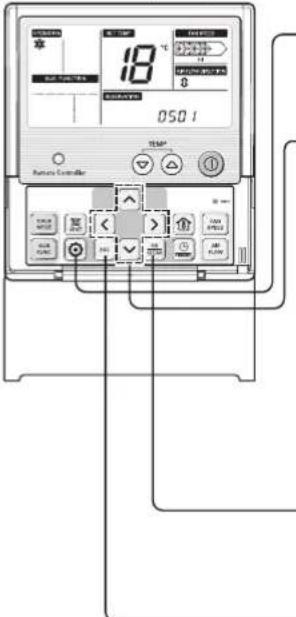

Réglage-Sélection de la hauteur du plafond ....16

Réglage-Réglage de la pression statique ....17

Réglage-Réglage de groupe ....18

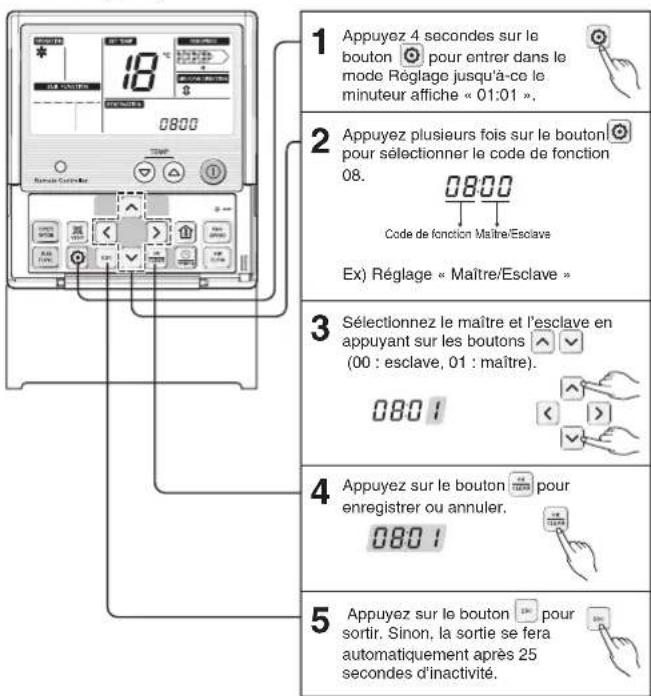

Réglage-Réglage Maître/Ésclave 19

Réglage-Mode Contact sec 20

Réglage-Réglage du débit d'air 21

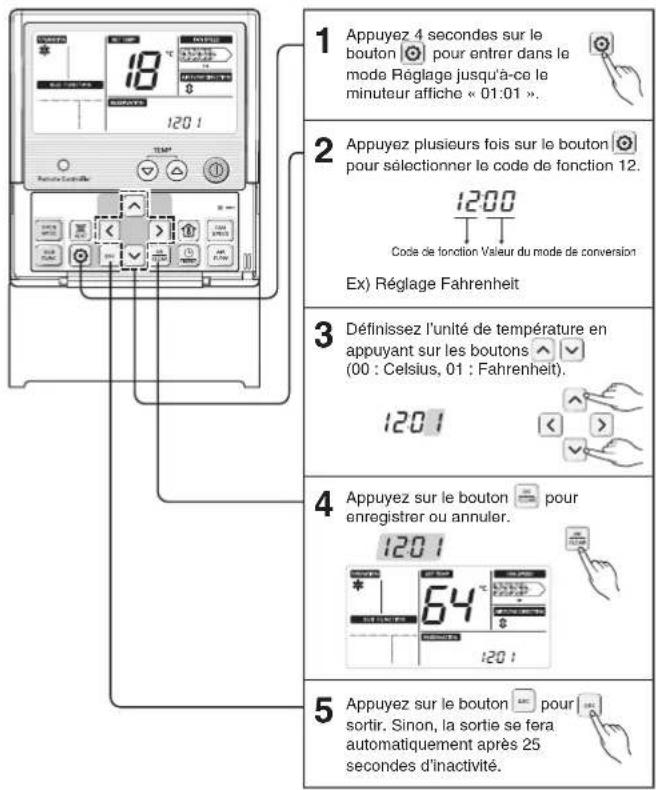

Réglage-Alternance Fahrenheit/Celsius 22

Réglage-Type de zone....23

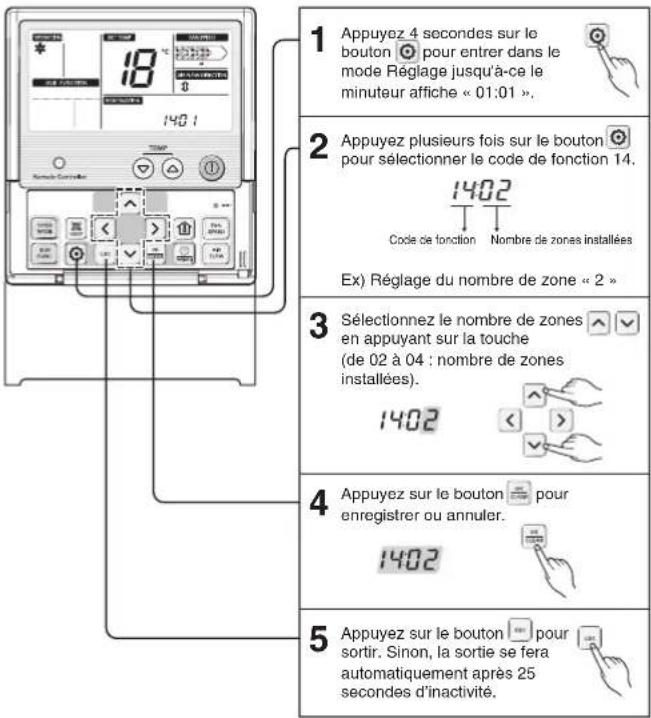

Réglage-Nombre de zones 24

Réglage-Réglage des fonctions en option 25

■ Manuel d'utilisation 26

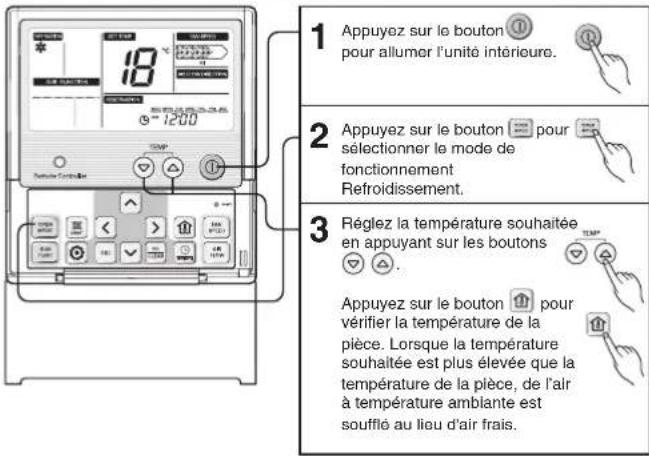

Mode Refroidissement (fonctionnement normal) 26

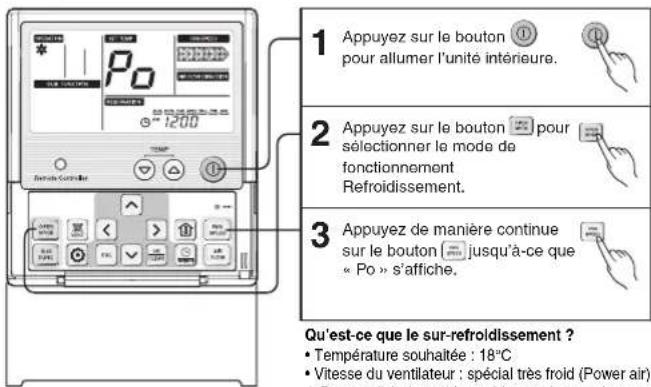

Mode Refroidissement (puissant) 27

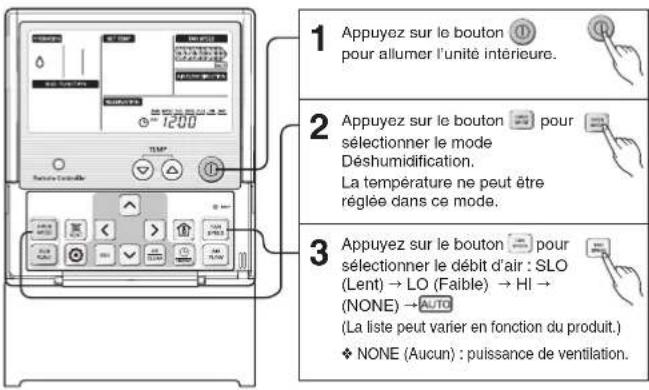

Déshumidification....28

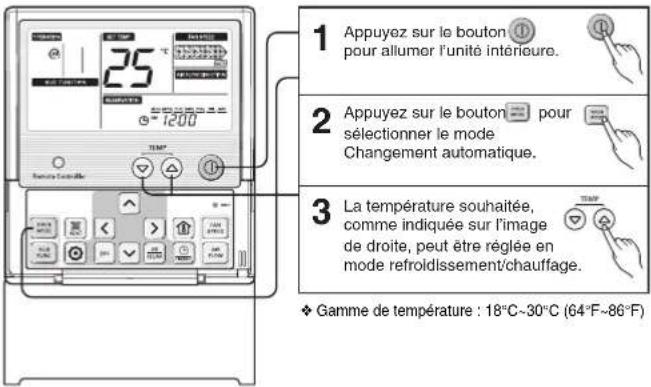

Mode Changement automatique....28

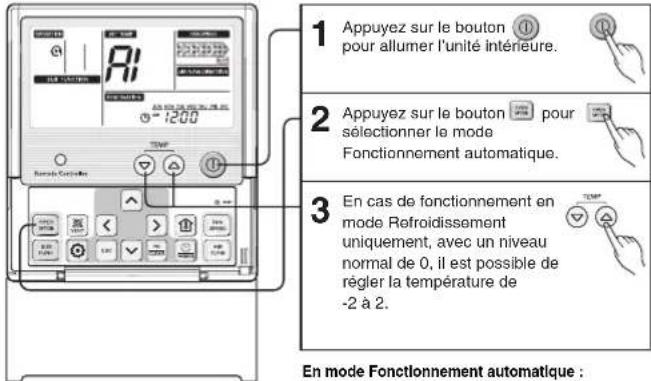

Mode Fonctionnement automatique....29

Mode Ventilation 30

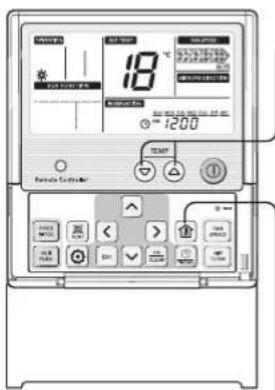

Vérification de la température de consigne/de la pièce ....31

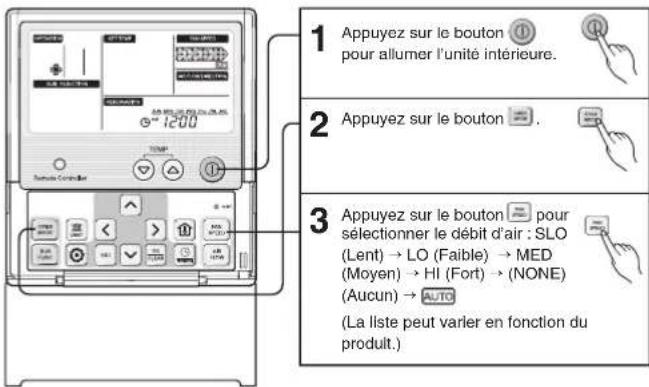

Réglage du débit d'air 32

Fonction secondaire : Plasma....33

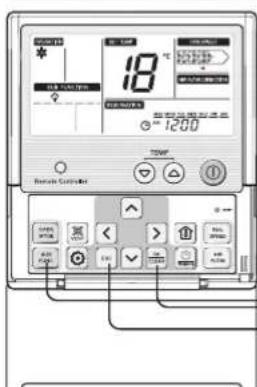

Fonction secondaire : Humidificateur....33

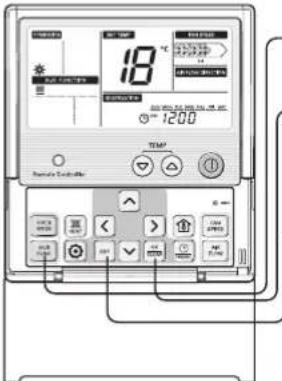

Fonction secondaire : Chauffage électrique....34

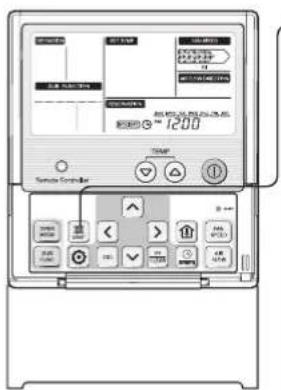

Fonction secondaire : Ventilation auto 35

Réglage de la fonction : Effacement du voyant de nettoyage du filtre .....35

Réglage de la fonction : Contrôle parental ....36

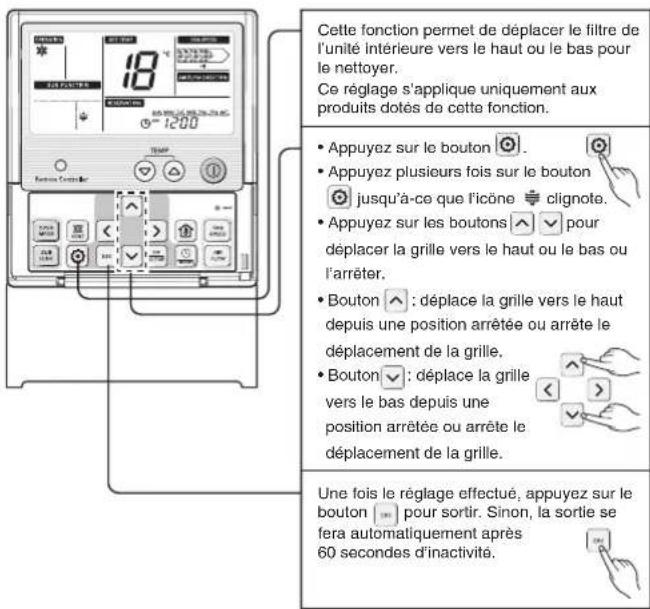

Réglage de la fonction : Grille d'élévation ....37

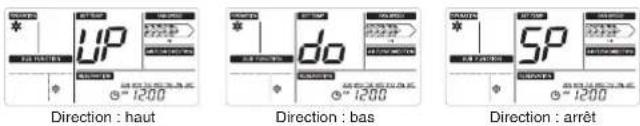

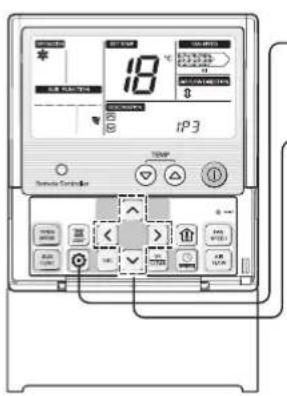

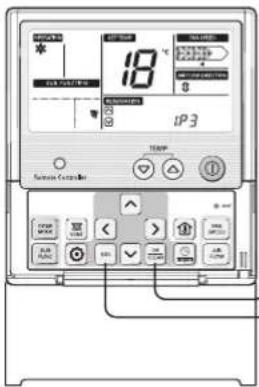

Réglage de la fonction : Réglage de l'orientation de l'ailette ....38

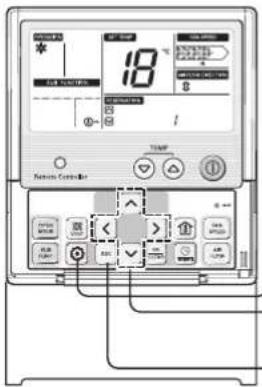

Réglage de la fonction : Température de conversion du climatiseur .....39

Réglage de la fonction : Contrôle de zone ....40

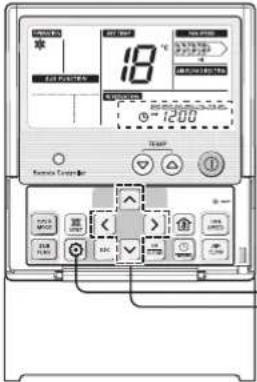

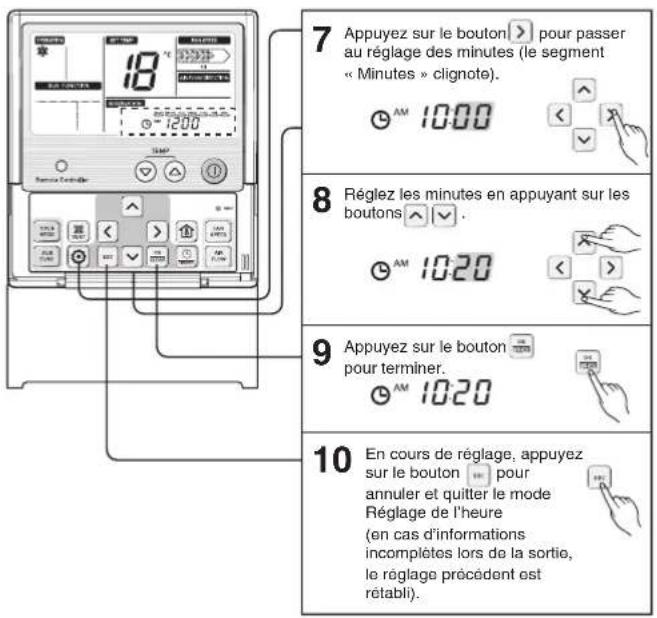

Réglage de l'heure 41

Programmation : Programmation simple....43

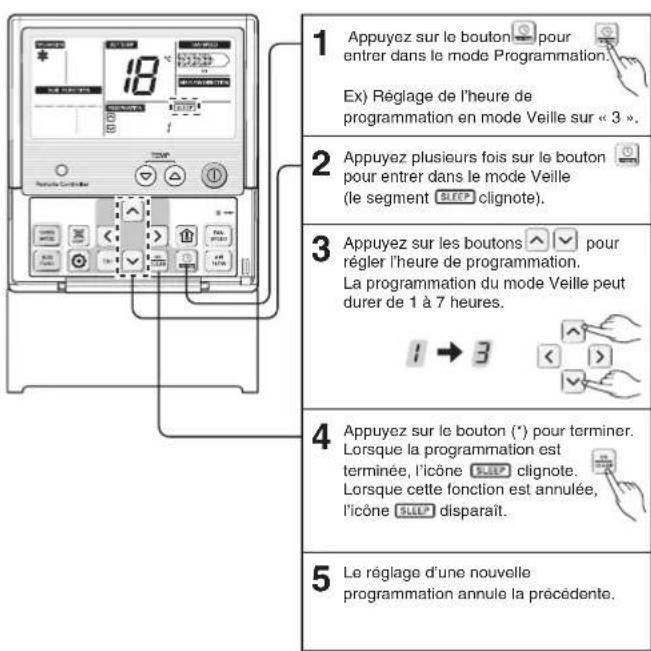

Programmation : Veille 44

Programmation : Mise en marche ....45

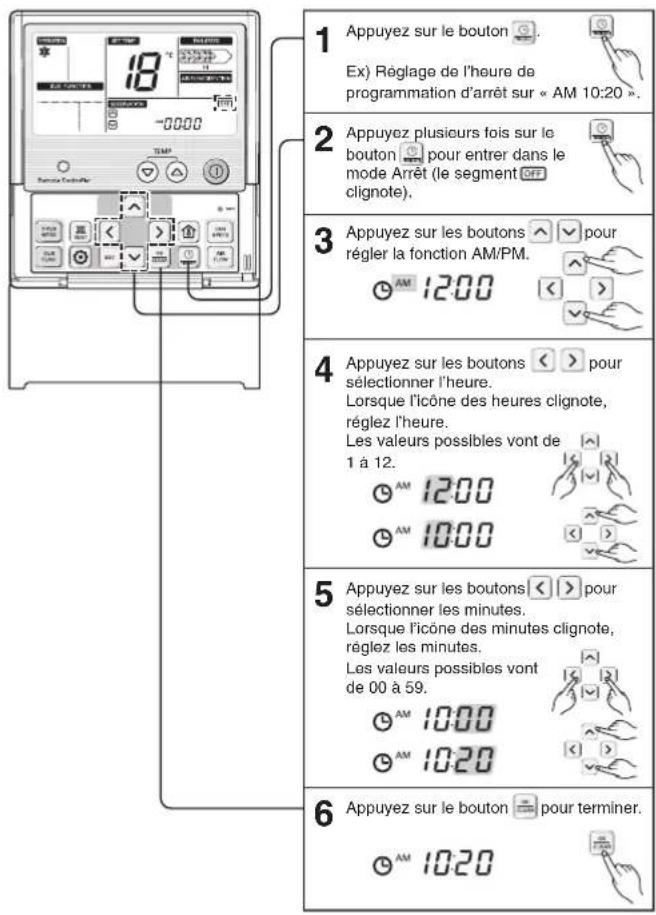

Programmation : Arrêt ....46

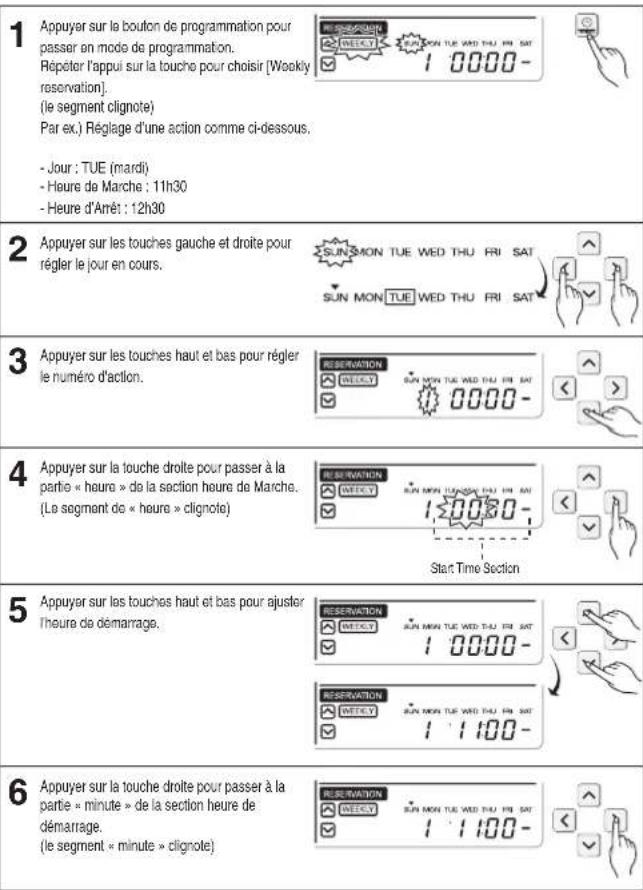

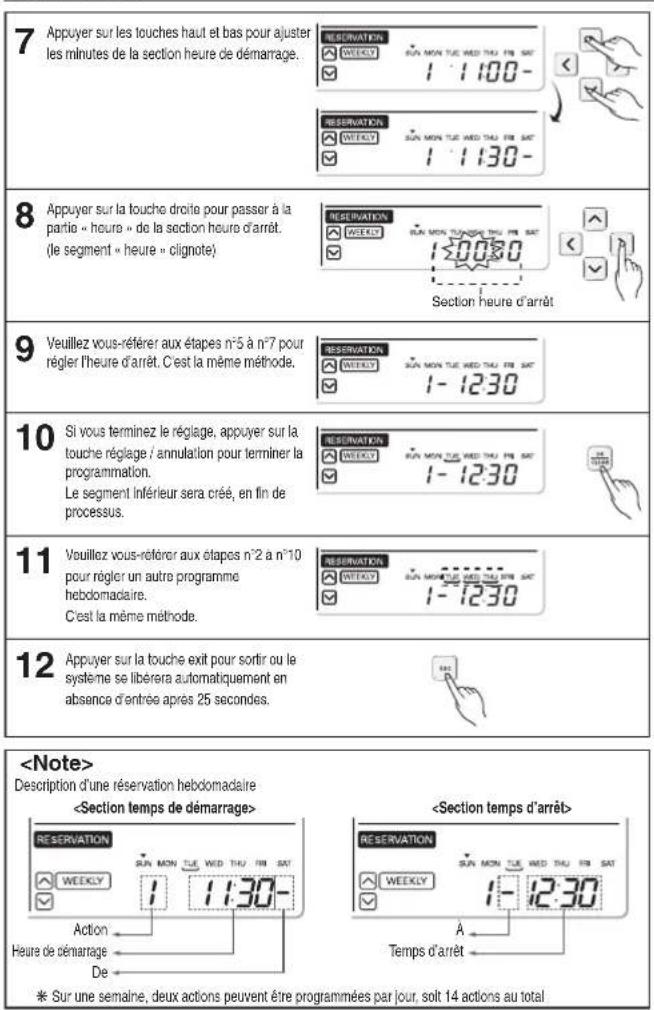

Programmation : Programmation hebdomadaire 47

Fonction affichage du code d'erreur....51

Mise en garde

Mise en garde

• L'installation nécessite des compétences avancées et doit être effectuée par le centre de services ou d'autres spécialistes agréés par notre société.
• Notre société n'assurera pas la maintenance gratuite du produit s'il n'a pas été installé par une personne dûment qualifiée.
• Les mesures de sécurité ci-dessous visent à prévenir le moindre risque ou dommage.

AVERTISSEMENT : si l'utilisateur ne respecte pas les mesures obligatoires, il court le risque d'être blessé ou tué.

ATTENTION : si l'utilisateur ne respecte pas les mesures obligatoires, il court le risque d'être blessé ou d'endommager le produit.

les mentions Avertissement et Attention visent à attirer l'attention de l'utilisateur sur un danger potentiel. Lisez-les attentivement pour éviter tout accident.

les mentions Avertissement et Attention apparaissent dans ce manuel et sur le produit lui-même pour protéger l'utilisateur.

! AVERTISSEMENT

Installation

Velliez à faire appel au centre de services ou à un spécialiste pour installer les produits.
- Il existe un risque d'incendie, d'électrocution, d'explosion ou de blessure.

Veillez à faire appel au centre de services ou à un spécialiste pour installer à nouveau le produit installé.
- Il existe un risque d'incendie, d'électrocution, d'explosion ou de blessure.

Velliez à ne pas démonter, réparer ou modifier les produits.
- Il existe un risque d'incendie ou d'électrocution.

■En cours d'utilisation

Veillez à ne placer aucun produit inflammable à proximité du produit.
• Il existe un risqué d'incendie.

Veillez à ne pas mettre le produit en contact avec de l'eau.
- Il existe un risque d'électrocution ou de panne.

Veillez à ne soumettre le produit à aucun choc.

• Il existe un risque de panne.

Mise en garde

Veillez à faire appel au centre de services ou à un spécialiste si le produit prend l'eau.

- Il existe un risque d'incendie ou d'électrocution.

Veillez à n'utiliser aucun objet coupant ou pointu pour toucher le produit.

- Il existe un risque de panne à cause de pièces endommagées.

ATTENTION

■En cours d'utilisation

Ne nettoyez pas le produit à l'aide d'un détergent puissant tel qu'un solvant ; vellez à utiliser un chiffon doux.

- Il existe un risque d'incendie ou de déformation du produit.

N'appuyez pas de manière exagérée sur l'écran ou sur deux boutons en même temps.

- Il existe un risque de panne ou de dysfonctionnement du produit.

Ne touchez pas ou ne tirez pas sur le fil de plomb avec les mains humides.

• Il existe un risque d'électrocution ou de panne du produit.

Description

Description

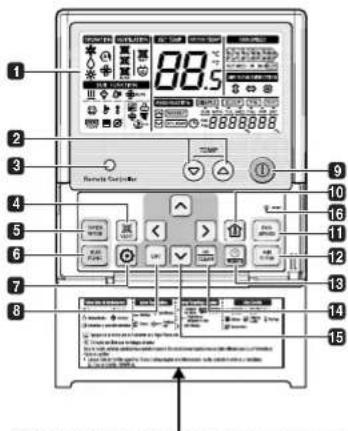

Dénominations et fonctions

Veuillez fixer l'étiquette informative à l'intérieur de la porte. Veuillez choisir la langue appropriée en fonction de votre pays.

1 Ecran d'indication du fonctionnement
2 Bouton de réglage de la température
3 Récepteur du panneau de commande à distance sans fil
- Certains produits ne peuvent recevoir un signal sans fil.
4 Bouton Ventilation
5 Bouton de sélection du mode de fonctionnement
6 Bouton de fonction secondaire
7 Bouton de réglage des fonctions 8 Bouton de sortie
9 Bouton Marche/Arrêt
10 Bouton de température de la pièce
11 Bouton de réglage de la vitesse de ventilation
12 Bouton de réglage du débit d'air
13 Bouton de réglage de la réservation/de l'heure
14 Bouton de validation/annulation

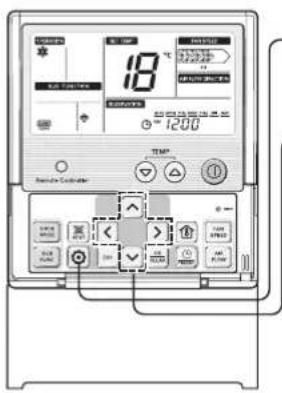

15 Flèches vers le haut, le bas, la gauche et la droite
16 Remise Bouton

* Sur certains produits, certaines fonctions ne sont pas disponibles.

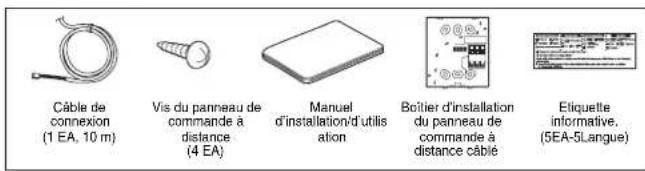

Accessoires

Instructions d'installation

1. Branchez le câble du panneau de commande à distance au boîtier d'installation du panneau de commande à distance câblé comme indiqué sur l'image de droite.

12V Fil rouge

SIGNAL Fijaune

TERRE Black wire

Câble du panneau de commande à distance

* Le câble du panneau de commande à distance est branché à la sortie d'usine.

1. Après avoir inséré le câble dans l'encoche, installez le boîtier du panneau de commande à distance câblé à l'emplacement souhaité.

- Avant d'insérer le câble du panneau de commande à distance dans l'encoche, retirez tout ce qui peut gêner l'installation du boîtier.

1. Après avoir installé le boîtier du panneau de commande à distance câblé à l'emplacement souhaité, vissez fermement l'appareil. (En cas de boîte enterrée, installez le boîtier du panneau de commande à distance câblé à proximité.)

• Utilisez les vis fournies.

1. Après avoir fixé la partie supérieure du panneau de commande à distance au boîtier d'installation comme indiqué ci-contre, appuyez sur la partie inférieure pour monter le panneau de commande sur le boîtier.

Pour démonter le panneau de commande à distance du boîtier d'installation, utilisez un tournevis comme indiqué ci-contre et insérez-le dans l'orifice marqué d'une flèche.

En tirant le tournevis vers l'avant, le panneau de commande à distance se détache.

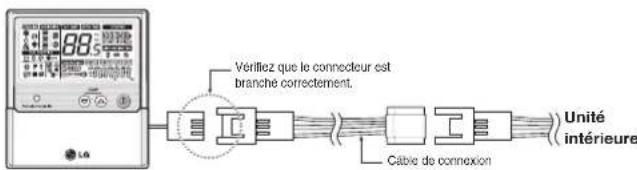

1. Utilisez le câble de connexion pour relier l'unité intérieure et le panneau de commande à distance.

1. Si la distance entre le panneau de commande à distance câblé et l'unité Intérieure est de 10 m ou plus, utilisez le câble d'allongement.

ATTENTIO!

N'encastrez pas le panneau de commande à distance câblé dans le mur.

(Cela risque d'endommager le capteur de température.)

Le câble ne doit pas mesurer 50 m ou plus.

(Cela risque d'entrainer des erreurs de communication.)

• Lors de l'installation du câble d'allongement, vérifiez le sens du connecteur du panneau de commande et du
  produit pour une installation correcte.
• Si vous installez le câble d'allongement à l'envers, le connecteur ne pourra être raccordé.
• Spécification du câble d'allongement : n° 2547 1007 22#2, noyau 3, gaine 5 ou supérieur.

Commande de groupe Réglage-Comment accéder au

1. Si vous raccordez plus de 2 unités de climatisation à un seul panneau de commande à distance, reliez-les comme indiqué ci-contre.
2. Si une unité intérieure n'assure aucune communication, définissez-la comme unité esclave.
3. Vérifiez la capacité de communication dans le manuel du produit.
4. Reportez-vous à la page correspondante pour définir l'esclave

Si vous utilisez une même télécommande pour plusieurs unités intérieures dotées de la fonction de communication d'incident, vous devez changer le réglage maître-esclave sur les unités.

- Pour les modèles de type cassette et gainable, vous devez changer la position de l'interrupteur de la carte électronique de l'unité intérieure.

Interrupteur n°3 coupé : maître (réglage usine)

Interrupteur n°3 activé : Esclave

Dans le cas de produits à fixation murale et sur socle, vous devez changer le mode maître-esclave sur la télécommande sans fil. (Pour plus de détails, reportez-vous au manuel de la télécommande.)

Si vous installez 2 télécommandes pour une unité intérieure dotée de la fonction de communication d'incident, vous devez sélectionner le mode maître-esclave sur la télécommande. (Reportez-vous à la sélection du mode maître-esclave de la télécommande.) Lorsque vous pilotez l'ensemble du groupe, certaines fonctions, à l'exception des réglages de base, de la vitesse (mini/moyenne/maxi) du ventilateur, du verrouillage de la télécommande et du réglage de l'heure, peuvent être limitées.

2. Si vous raccordez plus de 2 panneaux de commande à distance à une seule unité de climatisation, reliez-les comme indiqué ci-contre.

• Si vous raccordez plus de 2 panneaux de commande à distance à une seule unité de climatisation, définissez une unité maître et les autres comme esclaves, comme indiqué ci-contre.
• Reportez-vous à la section traitant du réglage maître/esclave.
• Vous ne pouvez pas commander le groupe comme indiqué pour certains produits.

* Certains produits ne prennent pas en charge la commande de groupe. Cela dépend du type de produit. Pour plus d'informations, reportez-vous au manuel du produit.

glage

AVERTISSEMENT

Le mode Réglage vous permet de régler en détail le fonctionnement du panneau de commande à distance.
Si le mode Réglage n'est pas correctement défini, il existe un risque de dysfonctionnement du produite, de blessure de l'utilisateur ou d'endommagement des lieux.
Il doit être défini par un installateur agréé, et toute personne non agréée procédant à l'installation ou à une modification sera tenue responsable des conséquences.
Dans ce cas, le service d'entretien gratuit ne sera pas assuré.

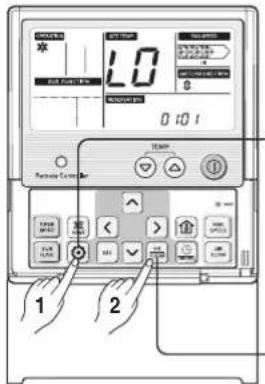

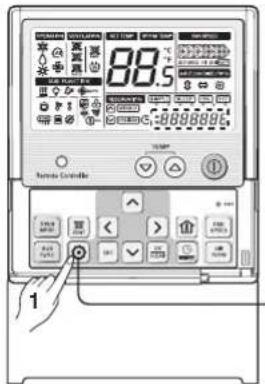

1 Appuyez 4 secondes sur le bouton pour entrer dans le mode Réglage. (Lors de la première utilisation, un code de fonction s'affiche en bas de l'écran LCD.)

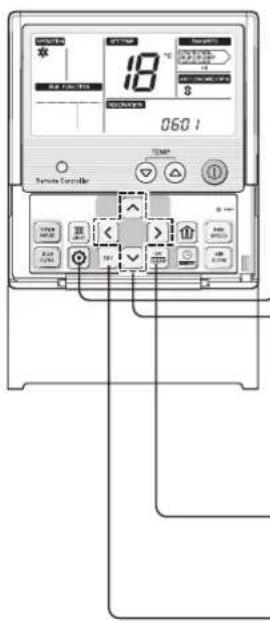

2 Appuyez plusieurs fois sur le bouton Ⓞ : le menu déroule en affichant le code de fonction correspondant.

*Certains fonctions ne s'affichent pas selon le produit.

Instructions d'installation

Instructions d'installation

N° Fonction Code Valeur
1 Cycle test 01 01:défini
2	Réglage d'adresse	02	00~FF; adresse

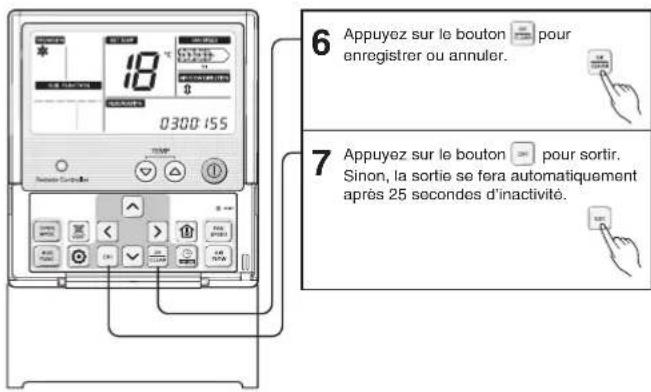

3 Valeur ESP 03
			01: très faible 0 ~ 25502:faible 0300 1SST T T TFunction Code ESP value:ESP stop
4	Thermostat	04	01:a distance02:intérieur03:2TH
5	Hauteur du plafond	05	01:moyenne02:faible03:elevée04:très élevée

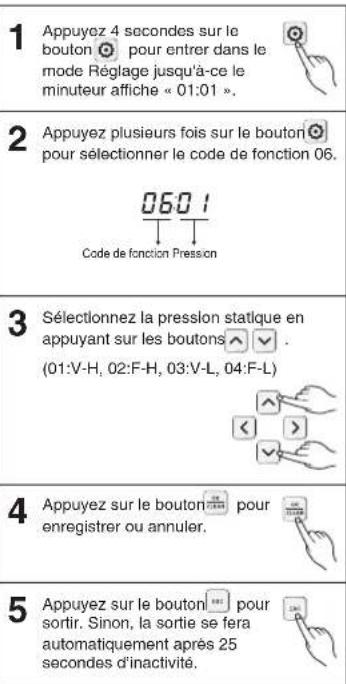

6	Pression statique	06	01:V-H02:F-H03:V-L04:F-L

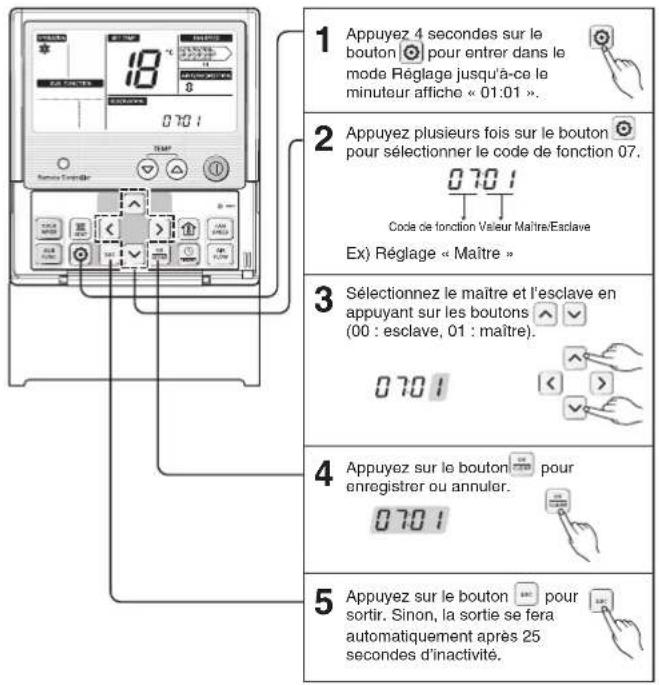

7	Réglage de groupe	07	00:esclave01:maître
8	Réglage Maître/Esclave	08	00:esclave01:maître

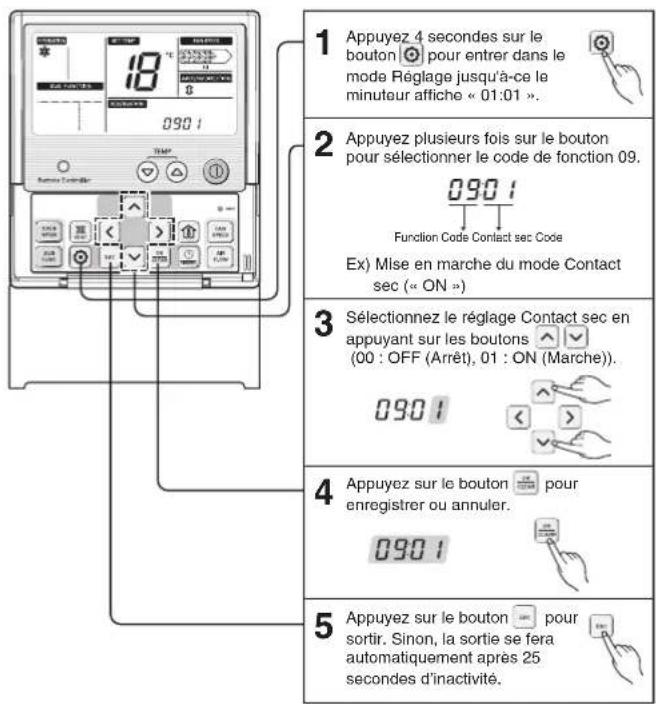

9	Contact soc	09	00:OFF01:ON
10	Démarrage après3 min	10 01:défini

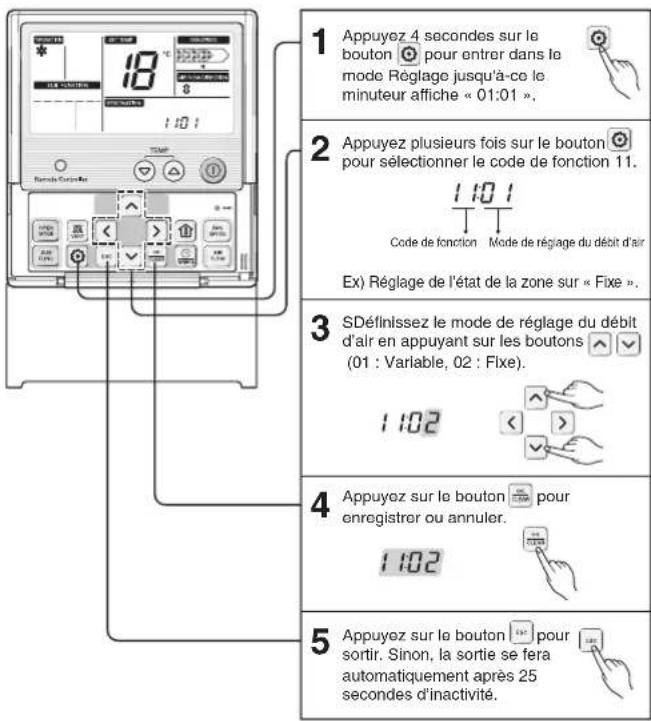

11 Etat de la zone 11			01:variable02:fixe
12	Conversion detempérature	12	00:Celsius (Optimisé uniquement pour les États-Unis)01: Fahrenheit

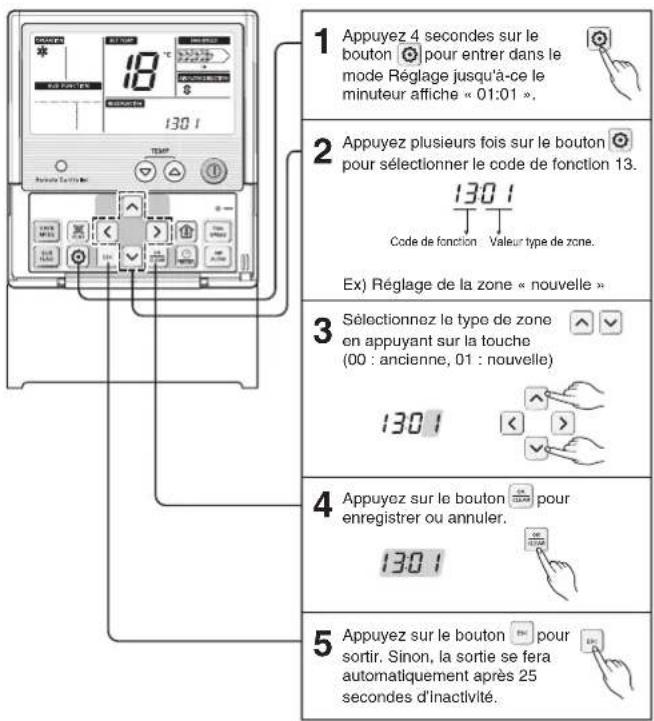

13 Type do zone 13			00:ancienne01:nouvelle
14	Nombre de zones	14	de 02 à 04 (Nombre de zones)

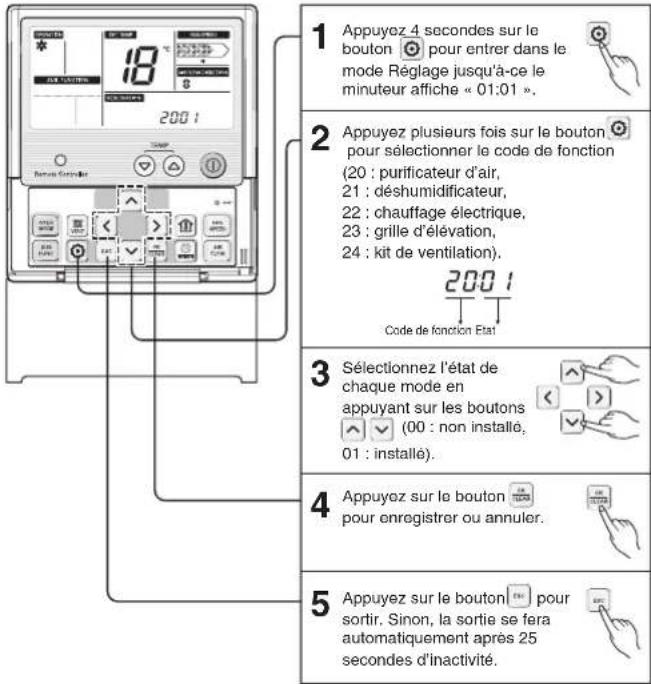

15	Plasma 20		00: non installé/01: installé
16	Chauffage électrique	21
17 Humidificateur 22
18	Grille d'élevation	23
19	Kit de ventilation	24

*Certains fonctions ne s'affichent pas selon le produit.

Réglage-Mode Cycle test

Après avoir installé le produit, vous devez effectuer un cycle de test.

Pour plus d'informations sur cette opération, reportez-vous au manuel du produit.

* Le mode Refroidissement, le mode Ventilation et le débit d'air sont activés pendant 18 minutes quelle que soit la température de la pièce.
※ Au bout de 18 minutes, le système s'éteint automatiquement.
* Dans le cas d'un produit avec conduit, la fonction UP/DOWN (Haut/Bas) du débit d'air ne s'affiche pas.
* La réception d'un signal du panneau de commande à distance câblé entraîne l'arrêt du cycle de test.
Il en va de même en cas de pression sur un bouton.

Réglage-Réglage des adresses pour la commande centralisée

1 Appuyez 4 secondes sur le bouton pour entrer dans le mode Réglage jusqu'à-ce le minuteur affiche « 01:01 ».
2 Appuyez plusieurs fois sur le bouton pour sélectionner le code de fonction 02.

3 Définissez le n° de groupe en appuyant sur les boutons ▲ ▼.

02F0

4 Passez au réglage du n° d'unité Intérieure en appuyant sur le bouton >.

02F0

5 Définissez le n° d'unité intérieure en appuyant sur les boutons ↗ | √.

02F5

6 Appuyez sur le bouton pour enregistrer ou annuler.

02FS

7 Appuyez sur le bouton pour sortir. Sinon, la sortie se fera automatiquement après 25 secondes d'inactivité.

Réglage-ESP

Qu'est-ce que la fonction ESP ?

Il s'agit de la fonction préréglée qui adapte la force du vent. Veillez ne pas la modifier.

ATTENTION

Si vous réglez incorrectement la fonction ESP, le climatiseur risque de mal fonctionner. Ce réglage doit être effectué par un technicien agréé. Cette fonction concerne les produits avec conduit uniquement.

1 Appuyez 4 secondes sur le bouton pour entrer dans le mode Réglage jusqu'à-ce le minuteur affiche « 01:01 ».

2 Appuyez plusieurs fois sur le bouton pour sélectionner le code de fonction 03.

3 Définissez le niveau ESP en appuyant sur les boutons (01 : très faible, 02 : faible, 03 : moyen, 04 : élevé, 05 : puissant).

4 Passez au réglage ESP en appuyant sur le bouton[>].

5 Appuyez sur les boutons ▲ √ pour sélectionner la valeur ESP (0\~255).

Instructions d'installation

* Le réglage faible ou puissant n'est pas disponible sur certains produits.
* Etant donné que la valeur ESP a été réglée correctement à la sortie d'usine, il est recommandé de ne pas la modifier.

Instructions d'installation
Réglage-Thermostat

* Le système utilisera la valeur captée par l'unité intérieure ou le panneau de commande à distance.

Emplacement du capteur de température		Fonction
01	Panneau de commande à distance commande à distance	Fonctionnement en fonction de la température captée par le panneau de
02	Unité intérieure	Fonctionnement en fonction de la température captée par l'unité intérieure
03-2	Thermostats(2TH)	Fonctionnement à la température la plus basse après avoir comparé les températures captées par l'unité intérieure et le panneau de commande à distance.

Réglage-Sélection de la hauteur du plafond

Cette fonction permet d'ajuster le débit d'air de ventilation (FAN) en fonction de la hauteur du plafond (modèle à cassette uniquement).

Niveau de hauteur du plafond Description

01	Faible	Diminue le débit d'air intérieur d'un niveau par rapport au niveau normal
02	Normal	Définit le débit d'air intérieur au niveau normal
03	Elevé	Augmente le débit d'air intérieur d'un niveau par rapport au niveau normal
04	Très élevé	Increase indoor airflow rate 2 steps from standard level

* Le réglage de la hauteur du plafond n'est disponible que sur certains produits.

* La fonction de hauteur du plafond « très élevée » est disponible en fonction de l'unité intérieure.

* Reportez-vous au manuel du produit pour plus d'informations.

16 Panneau de commande à distance câblé

Réglage-Réglage de la pression statique

Cette fonction concerne les produits avec conduit uniquement.

Elle entraîne un dysfonctionnement dans les autres cas.

Selection de la pression		Fonction
		Fonctionnement sur zone Valeur ESP normale
01		V-H	Variable
02		F-H	Fixe
03		V-L	Variable
04		F-L	Fixe

Elevée Elevée Faible Faible

Réglage-Réglage de groupe

Cette fonction sert uniquement à la commande de groupe. Veuillez ne pas l'utiliser en l'absence de groupe.

Réglage-Réglage Maître/Esclave

Dans le cas de 2 unités intérieures raccordées à une unité extérieure, les 2 unités intérieures sont désignées comme maître et esclave. Elles peuvent donc fonctionner ensemble. (Le code de réglage de cette fonction ne s'affiche pas sur les unités non équipées.)

Réglage-Mode Contact sec

Cette fonction permet à l'unité intérieure à contact sec de fonctionner en mode automatique ou manuel avec le panneau de commande à distance.

* Veuillez vous reporter au manuel relatif au contact sec pour plus d'informations.

Réglage-Réglage du débit d'air

Cette fonction n'est disponible que sur certains produits.

Il est possible de régler le débit d'air intérieur sur Variable ou Fixe. Le réglage d'origine est « Variable ».

Réglage-Alternance Fahrenheit/Celsius

Cette fonction vous permet d'alterner entre les degrés Celsius et Fahrenheit. (Optimisé uniquement pour les États-Unis)

* Lorsque vous appuyez sur les boutons ⚠️ ▼ en mode Fahrenheit, la température augmente/baisse de 2 degrés.

Réglage-Type de zone

Cette fonction n'est disponible que sur certains produits. Il est possible de régler le type de zone pour le produit, nouvelle ou ancienne, disponible pour installer le contrôle du registre.

ATTENTION

Si vous définissez un nombre de zones incorrect, le produit pourrait ne pas fonctionner correctement, particulièrement concernant le contrôle de zone. Cette fonction doit être réglée par un technicien qualifié.

Réglage-Réglage du nombre de zones

Cette fonction n'est disponible que sur certains produits.

Le nombre de zones à définir correspond au nombre de zones installées. Il est uniquement possible de contrôler les zones de type nouveau.

Réglage-Réglage des fonctions en option

Pour les produits en option : purificateur d'air, déshumidificateur, chauffage électrique, ventilation, grille d'élévation.

Il est possible de définir si ces options sont installées ou non.

Manuel d'utilisation

Manuel d'utilisation

Manuel d'utilisation

Mode Refroidissement (fonctionnement normal)

♦ Gamme de température : 18°C\~30°C (64°F\~86°F)

Mode Refroidissement (puissant)

Rafraïchit rapidement la pièce avec de l'air frais.

Mode Chauffage

Déshumidification

En saison humide ou dans un climat humide, il est possible de faire fonctionner en même temps les modes déshumidification et refroidissement pour évacuer efficacement l'humidité.

Mode Changement automatique

Mode Fonctionnement automatique

En mode Fonctionnement automatique :
- Il est possible d'utiliser le bouton FAN SPEED (Vitesse de ventilation).
- Il est possible de passer manuellement à un autre mode de fonctionnement.

- Le mode Changement automatique et le mode Fonctionnement automatique ne fonctionnent pas sur tous les produits.

Pour plus d'informations, reportez-vous au manuel du produit.

Code Ressent
2 Froid
1 Plutôt Iroid
0 Neutre
-1 Plutôt chaud
-2 Chaud

Manuel d'utilisation

Manuel d'utilisation

Mode Ventilation

* En mode Ventilation, le compresseur extérieur ne fonctionne pas.
* Le ventilateur n'apporte pas d'air frais mais de l'air à température amblante.

Vérification de la température de consigne/de la pièce

1 Vous pouvez régler simplement la température souhaitée.

• Appuyez sur les boutons ⬇ pour régler la température souhaitée.
  △ : augmente de 1°C ou 2°F par pression
  : diminue de 1°C ou 2°F par pression

Room temp : indique la température actuelle de la pièce.

Set temp : indique la température de consigne.

En fonction du type de panneau de commande, la température souhaitée peut être réglée à 0,5 degré Celsius près.

Refroidissement le mode Refroidissement ne fonctionne pas si la température souhaitée est plus élevée que la température de la pièce. Veuillez diminuer la température souhaitée.

Chauffage: Tle mode Chauffage ne fonctionne pas si la température souhaitée est plus faible que la température de la pièce. Veuillez augmenter la température souhaitée.

2 Lorsque vous appuyez sur le bouton la température de la pièce s'affiche pendant 5 secondes. Après 5 secondes, la température souhaitée apparaît. En fonction de l'emplacement du panneau de commande à distance, la température réelle de la pièce et la valeur affichée peuvent être différentes.

Manuel d'utilisation

Manuel d'utilisation

Réglage du débit d'air

Vous pouvez régler simplement le débit d'air souhaité.

1 Appuyez sur les boutons pour régler la direction du débit d'air.

• Ⓧ > (NONE) • ⇔ ⏱ • ⇔ • ⏱

- Cette liste peut varier en fonction du produit.

◆ NONE (Aucun) : tourbillon libre

Reportez-vous au manuel du produit.

Symbole Description
	Tourbillon : ailettes ouvertes en croix.
	Haut-Bas : l'ailette bouge de haut en bas de manière automatique et continue.
	Gauche-Droite : l'ailette bouge de gauche à droite de manière automatique et continue.

* Sur certains produits, certaines fonctions ne sont pas disponibles.

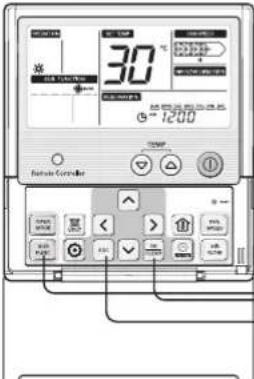

Fonction secondaire : Plasma

1 Appuyez plusieurs fois sur le bouton jusqu'à-ce que l'icône clignote.

2 Validez ou annulez la fonction en appuyant sur le bouton

(l'icône AIRPURIFY

apparaît/disparaît sous

SUB FUNCTION à l'écran).

3 Une fois le réglage effectué, appuyez sur le bouton pour sortir.

Lorsque l'apparell est éteint, la fonction Plasma est également éteinte (de même au redémarrage de l'unité intérieure).

Si le modèle ne possède pas la fonction secondaire Plasma,

elle n'apparaît pas lors de la pression du bouton

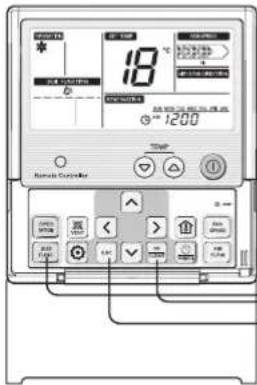

Fonction secondaire : Humidificateur

1 Appuyez plusieurs fois sur le bouton 📄 jusqu'à-ce que l'icône 🔒 clignote.

2 Activez/désactivez la fonction Humidificateur en appuyant sur le bouton (l'icône s'affiche en cas de réglage de l'option et disparaît dans le cas contraire).

3 En cas de non-sélection, appuyez sur le bouton dans les 10 secondes pour quitter l'écran de réglage.

Détails :

Lorsque l'appareil est éteint, la fonction Humidificateur est également éteinte (de même au redémarrage de l'unité intérieure).

Si le modèle ne possède pas la fonction secondaire Humidificateur, elle n'apparaît pas lors de la pression du bouton

Fonction secondaire : Chauffage électrique

1 Appuyez plusieurs fois sur le bouton jusqu'à-ce que l'icône III clignote.
2 Activez/désactivez le chauffage électrique en appuyant sur le bouton (l'icône s'affiche en cas de réglage de l'option et disparaît dans le cas contraire).
3 En cas de non-sélection, appuyez sur le bouton dans les 10 secondes pour quitter l'écran de réglage.

Détail

• La fonction Chauffage électrique n'est disponible qu'en mode Chauffage.
• Lors du fonctionnement de la fonction Chauffage électrique et du mode Chauffage, la fonction Chauffage électrique s'étéint lorsque l'appareil est éteint (de même lors du redémarrage du mode Chauffage depuis le panneau de commande à distance sans fil ou câblé).
• Lorsque le mode de fonctionnement est modifié pendant l'exécution de la fonction Chauffage électrique et du mode Chauffage, la fonction Chauffage électrique s'éteint.
• Si le modèle ne possède pas la fonction secondaire Chauffage électrique, elle n'apparaît pas lors de la pression du bouton
• La fonction Chauffage électrique peut également être activée par le panneau de commande à distance sans fil.

Fonction secondaire : Ventilation auto

1 Appuyez plusieurs fois sur le bouton jusqu'à-ce que l'icône clignote.
2 Validez ou annulez la fonction Ventilation auto en appuyant sur le bouton (l'icône apparaît/disparaît à l'écran).

3 Une fois le réglage effectué, appuyez sur le bouton [...] pour sortir.

Détalls :

Si le modèle ne possède pas la fonction secondaire Ventilation auto, elle n'apparaît pas lors de la pression du bouton.

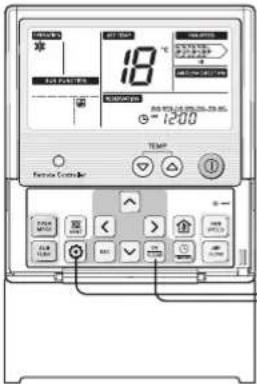

Réglage de la fonction : Effacement du voyant de nettoyage du filtre

Cette fonction permet d'effacer le voyant de nettoyage du filtre de l'unité intérieure.

1 Appuyez sur le bouton 📷. Appuyez plusieurs fois sur le bouton 📷 jusqu'à-ce que l'icône 📷 clignote.
2 Lorsque le bouton clignote, appuyez sur le bouton pour effacer l'écran.

Lorsque le filtre est couvert de poussière l'efficacité du refroidissement/chauffage est réduite et la consommation électrique augmente. C'est pourquoi vous devez nettoyer le filtre à chaque fois que cela vous est demandé.

Manuel d'utilisation

Manuel d'utilisation

Réglage de la fonction : Contrôle parental

Réglage de la fonction : Grille d'élévation

Détails :
Si le modèle ne possède pas cette fonction
secondaire, elle n'apparaît pas lors de la pression du bouton SUBFUNCTION [©]

Manuel d'utilisation

Manuel d'utilisation

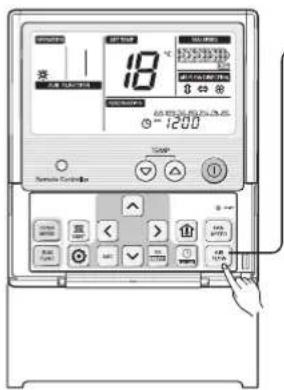

Réglage de la fonction : Réglage de l'orientation de l'ailette

Cette fonction permet de régler l'orientation suivant laquelle l'air est soufflé.

1 Appuyez sur le bouton

2 Appuyez plusieurs fois sur le bouton jusqu'à-ce que l'icône clignote.

Ex) Réglage de l'orientation de la deuxième ailette sur « P3 »

3 Appuyez sur les boutons ⚠️ pour sélectionner l’ailette active : 1/2/3/4/All (Tout)

1-4 : commander individuellement chaque allette.

Tout : commander toutes les ailettes en même temps.

IP I

4 Appuyez sur les boutons < > pour sélectionner le numéro d'ailette/l'orientation.

Orientation de l'ailette : 6 niveaux (P-P6) et Sd (Standard) : orientation normale.

2P1

5 Appuyez sur les boutons ⏻ pour régler l'orientation.

2P3

Appuyez sur le bouton pour terminer et activer la fonction (la fonction d'orientation du débit d'air est annulée à chaque modification de l'orientation de l'ailette).

2P3

7

Appuyez sur le bouton pour sortir. Sinon, la sortie se fera automatiquement après 25 secondes d'inactivité.

Réglage de la fonction : Température du mode Changement automatique

Cette fonction permet de définir la température de conversion du climatiseur.

Appuyez sur le bouton

2

Appuyez plusieurs fois sur le bouton jusqu'à-ce que l'icône de conversion de la température clignote.

Ex) Réglage de la température de changement automatique sur « 3 ».

3

Appuyez sur les boutons ⚠️ pour modifier la valeur de conversion de la température : 1-7.

1 → 3

4

Appuyez sur le bouton pour terminer et activer la fonction.

3

5

Appuyez sur le bouton 📄 pour sortir. Sinon, la sortie se fera automatiquement après 25 secondes d'inactivité.

Réglage de fonction : commande de zone

Pour activer / désactiver les zones à utiliser.

1

Appuyez sur la touche (☐)

2

Appuyez plusieurs fois sur la touche (☐) jusqu'à ce que les icones (☐) (ZONE) clignotent.

3

Appuyez sur la touche (◀ >) pour sélectionner la zone que vous souhaitez activer / désactiver.

4

Appuyez sur la touche (☐) pour activer / désactiver la zone.

5

Appuyez sur la touche (◀ >) pour sélectionner d'autres zones si vous le souhaitez.

Appuyez ensuite sur la touche (—) pour activer / désactiver cette zone comme indiqué ci-dessus

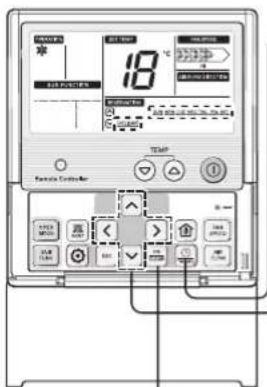

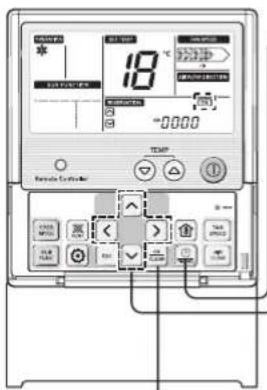

Réglage de l'heure

Appuyez 4 secondes sur le bouton pour entrer dans le mode Réglage de l'heure

Ex) Modification de la date et l'heure actuelles en « Monday / AM 10:20 » (Lundi/10h20).

2

Appuyez sur les boutons < > pour régler le mois/jour actuel.

Appuyez sur le bouton √ pour passer du mode AM (12 h) au mode PM (24 h) (le segment « AM/PM » clignote).

12:00

4

Réglez la valeur AM/PM en appuyant sur le bouton >.

5

Appuyez sur le bouton pour passer au réglage des heures (le segment « Heures » clignote).

① AM 12:00

6

Réglez l'heure en appuyant sur les boutons

① AM 10:00

Programmation : Programmation simple

Si aucune programmation n'a été effectuée sur le système, il est possible d'effectuer une programmation SIMPLE sur une unité intérieure.

* Si l'unité intérieure est en marche, il est possible de programmer son arrêt. A l'inverse, si l'unité intérieure est éteinte, il est possible de régler le minuteur pour l'allumer. La programmation peut durer de 1 à 7 heures.

Programmation : Veille

Cette fonction permet d'êteindre le climatiseur lorsqu'il est en veille ou au bout de quelques heures.

ATTENTION

Veillez à programmer une durée raisonnable (faire fonctionner longtemps le mode Refroidissement peut être dangereux pour la santé).

Programmation : Mise en marche

Cette fonction permet de mettre le climatiseur en marche à une heure définie.

1 Appuyez sur le bouton Ex) Setting ON Reservation Time as 'AM 10:20'.

2 Appuyez plusieurs fois sur le bouton pour entrer dans le mode Mise en marche (le segment ON clignote).

3 Appuyez sur les boutons pour régler la fonction AM/PM. AM 12:00

4 Appuyez sur les boutons [<|> pour sélectionner l'heure. Lorsque l'icône des heures clignote, réglez l'heure. Les valeurs possibles vont de 1 à 12.

AM 12:00 AM 10:00

5 Appuyez sur les boutons [<] pour sélectionner les minutes. Lorsque l'icône des minutes clignote, réglez les minutes. Les valeurs possibles vont de 00 à 59.

AM 10:00 AM 10:20

6 Appuyez sur le bouton pour terminer. © AM 10:20

Programmation : Arrêt

Cette fonction permet d'étéindre le climatiseur à une heure définie.

Programmation : Programmation hebdomadaire

La programmation hebdomadaire est disponible une fois l'heure actuelle réglée.

Manuel d'utilisation

Manuel d'utilisation

48 Panneau de commande à distance câblé

Programmation : Vacances

Cette fonction permet d'arrêter automatiquement l'appareil certains jours.

1 Appuyez sur le bouton pour entrer dans le mode Programmation.

2 Appuyez plusieurs fois sur le bouton pour entrer dans le mode Vacances (le segment HOLIDAY clignote).

3 Appuyez sur les boutons pour sélectionner un jour de vacances.

4 Appuyez sur les boutons pour valider ou annuler la sélection d'un jour comme jour de vacances. (* Les jours de vacances apparaissent soulignés.)

1. S'il n'y a aucun jour de vacances du lundi au dimanche, le segment HOLIDAY s'affiche sur l'écran LCD.

6 Appuyez sur le bouton sortir. Sinon, la sortie se fera automatiquement après 10 secondes d'inactivité.

7 Il est possible de régler le climatiseur sur OFF (Arrêt) pour chaque « jour de vacances » (ex. 9:00, 10:00, 13:00)

Manuel d'utilisation

Manuel d'utilisation

Commande du kit de ventilation

S'il existe une connexion entre le ventilateur et le climatiseur, il est possible de commander ce ventilateur.

1 Appuyez sur le bouton Ventilation pour mettre en marche ou arrêter le ventilateur.

2 Lorsque le ventilateur fonctionne, l'icône « Ventilation » s'affiche.

Ventilation en marche Ventilation arrêtée

3 Lorsque le ventilateur est éteint, l'icône « Ventilation » disparaît.

4 Reportez-vous aux instructions de ventilation du menu des fonctions pour connecter un ventilateur au climatiseur. Si aucun ventilateur n'est connecté, la fonction de ventilation ne peut être activée.

Kit de ventilation avec climatisation

Panneau de commande à distance câblé

Fonction affichage du code d'erreur

Quand une erreur s'est produite sur l'unité intérieur, alors le code d'erreur sera affiché sur la télécommande - 'CH' et le numéro de code de l'erreur est affiché à intervalles réguliers.

Par ex.) dans le cas de CH03'

Quand télécommande est utilisée en tant que commande de groupe, le code d'erreur sera affiché comme indiqué ci-dessous

- 'CH' et le numéro de code de l'erreur est affiché à intervalles réguliers à côté de l'horloge (suivant les indications de la figure).
