Type de produit	Commande à distance câblée pour climatiseur/ventilation
Marque	LG
Modèle	PQRCVSL0QW
Alimentation	12 V CC via câble de connexion (fourni 10 m)
Consommation électrique	Moins de 5 W
Type d'affichage	Écran LCD avec indicateurs de fonctionnement
Langues disponibles	8 langues (via fiche d'instructions incluse)
Fonctions principales	Marche/Arrêt, sélection mode (Froid, Chauffage, Ventilateur, Déshumidification, Auto), réglage température, vitesse ventilation, direction débit d'air, programmation horaire, sécurité enfant
Fonctions avancées	Test de fonctionnement, réglage ESP, sélection thermistance, hauteur plafond, pression statique, configuration maître/esclave, contact sec, contrôle de zone, purification plasma, chauffage électrique, humidificateur, grille amovible, ventilation directe/indirecte
Programmation	Simple, Nuit, Activée, Désactivée, Hebdomadaire, Jours fériés
Contrôle de groupe	Jusqu'à 2 télécommandes par unité intérieure, configuration maître/esclave
Capteur de température	Intégré dans la télécommande ou via unité intérieure (sélectionnable)
Compatibilité	Climatiseurs LG avec communication filaire (Multi-V, etc.) et unités de ventilation
Accessoires inclus	Câble d'alimentation (10 m, 1 pièce), Vis (4 pièces), Manuel d'installation et d'utilisation, Fiche d'instructions (8 langues)
Installation	Murale, avec boîtier d'installation ; câble sortant par le haut, la droite ou la surface ; nécessite personnel qualifié
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Verrouillage enfant, arrêt automatique en cas d'erreur, protection contre les surtensions
Température de fonctionnement	0 °C à 50 °C (estimation)
Poids	Environ 200 g (estimation)
Dimensions (approx.)	130 x 85 x 25 mm (estimation)

FOIRE AUX QUESTIONS - PQRCVSL0QW LG

Comment installer la commande à distance PQRCVSL0QW ?

L'installation doit être réalisée par un professionnel qualifié. Fixez le boîtier d'installation au mur, connectez le câble de commande à l'unité intérieure (12V, Signal, GND), puis enclenchez la télécommande sur le boîtier. Serrez les vis fournies. Respectez les normes locales.

Comment accéder au mode réglage de l'installation ?

Appuyez sur la touche FUNC (ou touche de fonction) pendant plus de 3 secondes. Le code de fonction s'affiche en bas de l'écran. Utilisez les touches ▲▼ pour sélectionner le paramètre souhaité, puis appuyez sur SET/CANCEL pour valider.

Que faire si la télécommande n'affiche rien ?

Vérifiez que l'unité intérieure est sous tension et que le câble de connexion est correctement branché des deux côtés. Assurez-vous que le câble n'est pas endommagé. Si le problème persiste, contactez un installateur agréé.

Comment régler la programmation simple (minuterie) ?

Appuyez sur la touche RESERVATION jusqu'à ce que 'SIMPL' clignote. Utilisez les touches ▲▼ pour définir le nombre d'heures (1 à 7). Appuyez sur SET/CANCEL pour confirmer. L'appareil s'allumera ou s'éteindra après ce délai.

Puis-je utiliser deux télécommandes pour une même unité intérieure ?

Oui. Connectez les deux télécommandes en parallèle (fils 12V, Signal, GND). Configurez l'une en mode Maître (code fonction 07, valeur 01) et l'autre en mode Esclave (valeur 00). Consultez le manuel pour le réglage des interrupteurs sur la carte électronique si nécessaire.

Comment activer la sécurité enfant ?

Appuyez plusieurs fois sur la touche FUNC jusqu'à ce que l'icône de verrouillage clignote. Utilisez les touches ▲▼ pour sélectionner l'icône 'Lock', puis appuyez sur SET/CANCEL. Pour désactiver, répétez l'opération et sélectionnez 'Unlock'.

Comment changer l'affichage de °C à °F ?

Accédez au mode réglage installation (touche FUNC >3s). Avec les touches ▲▼, sélectionnez le code fonction 12. Réglez la valeur sur 01 (Fahrenheit) ou 00 (Celsius) avec ▲▼, puis validez avec SET/CANCEL.

Que signifie le message d'erreur 'CH03' ?

L'erreur 'CH03' indique un problème de communication entre la télécommande et l'unité intérieure. Vérifiez le câblage (ordre des fils 12V, Signal, GND) et la longueur du câble (max 50 m). Si l'erreur persiste, contactez un technicien.

Comment nettoyer la commande à distance ?

Utilisez un chiffon doux et sec pour essuyer l'écran et le boîtier. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Évitez tout contact avec l'eau.

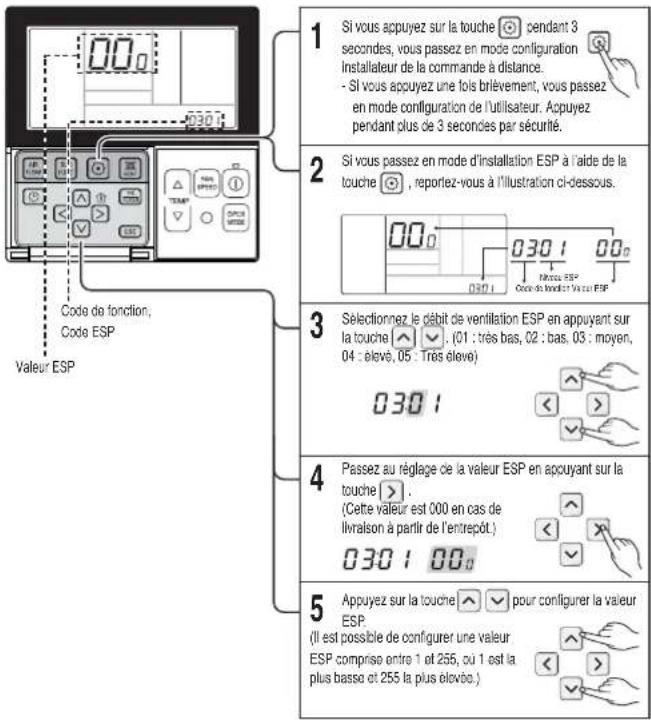

Quel est le rôle du réglage ESP ?

Le réglage ESP (External Static Pressure) permet d'ajuster la puissance du ventilateur pour chaque niveau de débit d'air (très bas, bas, moyen, élevé, très élevé). Il compense les pertes de charge dues aux conduits. Ce réglage doit être effectué par un installateur.

MODE D'EMPLOI PQRCVSL0QW LG

Nouvelle commande à distance câblée

Manuel d'installation et d'utilisation

Modèles: PQRCVSL0

PQRCVSLOQW

IMPORTANT

• Lisez entièrement ce manuel d'installation avant d'installer le produit.
• L'installation doit être réalisée conformément aux normes locales en vigueur et effectuée uniquement par du personnel qualifié.
• Après l'avoir lu attentivement, conservez ce manuel d'installation afin de pouvoir vous y reporter ultérieurement.

Manuel d'installation et d'utilisation de la commande à distance filaire simplifiée

TABLE DES MATIÈRES

Consignes de sécurité.

Description de l'article

Instructions pour l'installation

Commande groupée.

Réplage de l'installation - Procédure pour accéder au mode réplace de l'installation 8

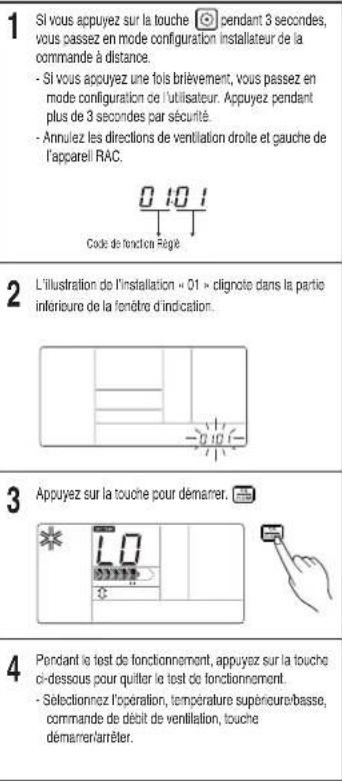

Réplane de l'installation - Mode test de fonctionnement

Réplaque de l'installation. Configuration de l'adresse de la comprasie centralisée.

Réglage de l'installation - Configuration de faresse de la confiance centralisée....12 Réglage de l'installation - ESR....12

Réglage de l'installation - LSP ....

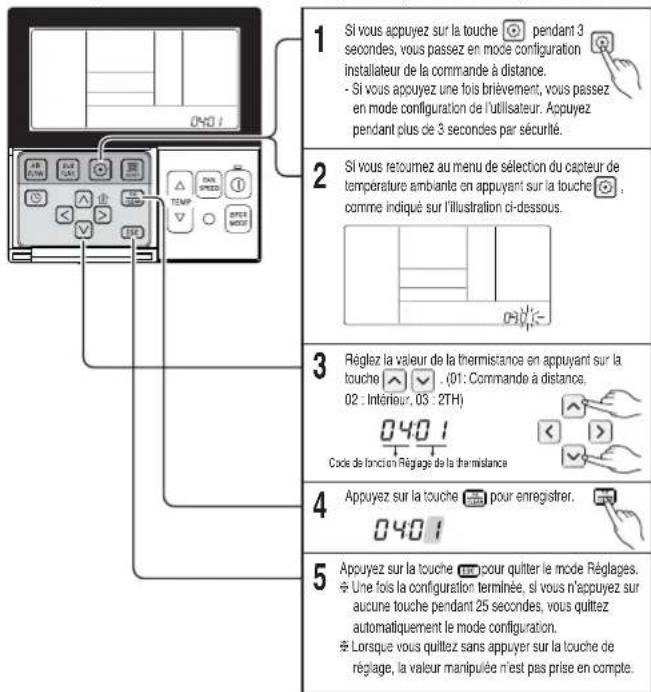

Réglage de l'installation - Thermistance......

Réglage de l'installation - Sélection de la hauteur du plafond....16

Réglage de l'installation - Réglage de pression statique

Réglage de l'installation - Configuration maîtrolesclave de la commande à distance....18

Réglage de l'installation - Agruitation du réglage maîtrelesclave 19

Réglage de l'installation - Béglage du démarrage automatique du contact sec 20

Régage de l'installation - État des zeros 21

Réglage de l'installation - Bacculament donnée : Caisie (20°) (Fahrenheit (°E) 22

Régage de l'installation - Basuallement Logres Cédius (Oyfin d'effinet, 1) 22 Répalese Type de zone 22

Régiaje-type de 2016....43

Réglage-Réglage du nombre de zones....24

Réglage de l'installateur - Réglage ou chauffage d'urgence 25

Réglage de l'installation - Réglage des fonctions d'options 27

Instructions pour l'utilisation

Fonctionnement standard - Réprocissement standard 28

Fonctionnement standard - Refroidissement puissance 29

Fournignement standard - Mode chaulane 29

Fonctionnement standard - Mode réshumification 30

Fondignement standard - Mode vortilateur 30

Fonctionnement standard - Mode fonctionnement automatique ....31 Fonctionnement standard - Régions de la température/Cordétrie de température ambiance ....29

Fonciollement standard - Reglage de la température controlle de température am bilte ....32

Fonctionnement standard - Reglage du bon d'air ....33 Pour finction : Ventilation direct ventilation indirects ....24

Sous-Ionction - Ventilation direct/ventilation indirect

Sous-fonction - Punification du plasma....36

Sous-Ionotion - Humidificateur 37

Sous-fonction - Chauffage électrique ....38

Sous-fonction - Fonctionnement du refroidissement en mode économie d'énergie....39

Sous-fonction - Configuration maruelle du nettoyage par robot 40

Réglage de fonction - Sécurité enfant 41

Réglage des fonctions - Configuration automatique du nettoyage par robot 42

Pégrage des fermions - Occiguration d'abordique de l'horde jôge par robot immatérations de 12 Réplane des fermions - Appulsion de l'ignicaleur de filtre 43

Réglage des forctions - Annulation de l'imidateur de titre 43 Réglage des formions - Gile amovable 44

Péglage des fonctions - crème d'infinité Réplange des fonctions - Comme de l'oppe de flux d'air

Réglage des fonctions - Commerie d'angle de max. d'an ....45

Réglage des fonctions - Changement de température 45

Régage de fonction : contrainée de zone 47

Réglage des fonctions - Modification de l'heure actuelle ....48

Rôglage des fonctions - Nettoyage automatique ....50

Programmation - Programmation simple 51

Programmation - Programmation en mode nuit 52

Programmation - Programmation activée 53

Programmation - Programmation désactivée 55

Programmation - Programmation hebdomadaire 57

Programmation - Programmation des jours fériés 59

Manuel d'utilisateur Produit de Ventilation - Climatiseur et ventilation interconnectés 60

Manuel d'utilisation Produit de Ventilation - Fonctionnement interconnecté avec ventilation générale 61

Manuel d'utilisation Produt de Ventilation - Fonctionnelment interconnects avec ventilation générales ....61 Conversion manuelle - Approvez sur la gauche « Ventilation » en mode ventilation pour la conversion manuelle ....62

Conversion manuelle - Appuyez sur la bactre « Ventilation » en l'Inde Ventilation pour la conversion manuelle. 62 Manuel d'utilisation Produit de Ventilation. Fonctionnement interconnecté oua ventilation à détexte directe. 63

Manuel Utilisation Produit de ventilation - Fonctionnement interconnectie avec ventilation à denote directe....63

Manuel d'utilisation Produit de ventilation - Fonctionnement simple avec ventilation a detente directe....64

Fonctions supplémentaires Unite de ventilation - Economie d'énergie / Rapide....60

Réglages des fonctions de l'unité de ventilation....66

Réglages des programmes de l'unité ventilation....67

Fonctions réglage installateur unité de ventilation - Mode de saisie 68

Fonctionnement de différents modes 69

Vérifications avant de signaler une panne....70

Consignes de sécurité

Consignes de sécurité

• L'installation nécessite des connaissances techniques et doit être effectuée par le centre d'entretien ou un spécialiste agréé par LG.
• En cas de problème consécutif à l'installation par un personnel non qualifié, LG ne prendra pas en charge les frais de réparation.
• Les consignes de sécurité suivantes ont pour but de prévenir tout risque de dégâts ou de pertes.

AVERTISSEVENT : Le non-respect des instructions obligatoires peut provoquer des blessures graves ou mortelles.

ATTENTION : Le non-respect des instructions obligatoires peut entraîner des dommages corporels ou matériels.

: Les instructions marquées des symboles Avertissement et Attention signalent les risques possibles. Lisez-les attentivement pour éviter tout accident.

Les symboles Avertissement et Attention sont utilisés dans ce manuel et sur l'appareil pour prévenir les utilisateurs des risques d'accident.

AVERTISSEMENT

■ Installation

Velliez à faire appel au centre d'entretien ou à un spécialiste agréé pour installer les appareils.

- Sinon, vous vous exposez à des risques d'incendie, d'explosion ou d'électrocution.

Faltes appel au centre d'entretien ou à un spécialiste agréé pour réinstaller les appareils installés.

- Sinon, vous vous exposez à des risques d'incendie, d'explosion ou d'électrocution.

Ne démontez nl réparez nl modiflez des appareils n'importe comment.

- Sinon, il existe un risque d'incendie ou d'électrocution.

Utilisation

Ne placez aucun produit inflammable à proximité de l'appareil.

• Cela peut provoquer un incendie.

Assurez-vous que les pièces électriques ne sont pas au contact de l'eau.

- Il existe un risque d'électrocution ou de panne.

Veuillez NE PAS heurter le produit.

• Il existe un risque de panne en heurtant le produit.

Faltes appel au centre d'entretien ou à un spécialiste agréé si l'appareil devient humide.

- Sinon, il existe un risque d'incendie ou d'électrocution.

Veillez à ne pas heurter l'apparell avec des objets tranchants et pointus.

- Il existe un risque de panne en endommageant des pièces.

ATTENTION

Utilisation

Ne nettoyez pas à l'alde d'un détergent puissant comme un solvant, utilisez plutôt des chiffons doux.

- Sinon, il existe un risque d'incendie ou de déformation de l'appareil.

N'appuyez pas sur l'écran en appuyant fortement et ne sélectionnez pas deux touches.

• Cela peut endommager l'appareil.

Si vos mains sont mouillées, ne touchez pas l'apparell et ne l'actionnez pas.

- Il existe un risque de panne et d'électrocution.

Description de l'article

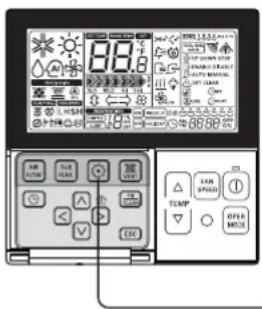

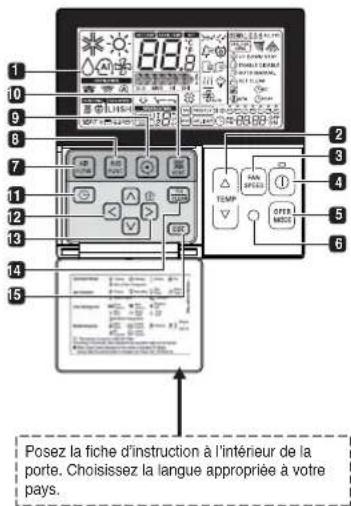

Nom et fonction – Commande à distance

1 ÉCRAN D'INDICATION DE FONCTIONNEMENT
2 TOUCHE DE RÉGLAGE DE TEMPÉRATURE
3 TOUCHE VITESSE DE VENTILATION
4 TOUCHE ON/OFF
5 TOUCHE DE SÉLECTION DU MODE DE FONCTIONNEMENT
6 RÉCEPTEUR SANS FIL DE LA COMMANDE À DISTANCE
- Certains produits ne reçoivent pas les signaux sans-il.
7 TOUCHE DÉBIT D'AIR
8 TOUCHE SOUS-FONCTION
9 TOUCHE RÉGLAGE DES FONCTIONS
10 TOUCHE VENTILATION
11 PROGRAMMATION
12 TOUCHE HAUT, BAS, GAUCHE, DROITE • Pour contrôler la température intérieure,
appuyez sur la touche
13 TOUCHE DE TEMPÉRATURE AMBIANTE
14 TOUCHE RÉGLAGE/ANNULER
15 TOUCHE QUITTER

* Certaines fonctions ne sont peut-être pas disponibles selon le modèle.

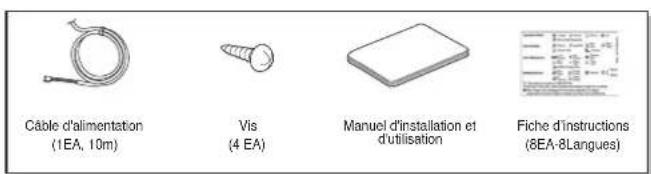

Accessoire

Instructions pour l'installation

1. Serrer fermement la vis fournie après avoir placé le panneau de configuration de la commande à distance à l'emplacement souhaité.

2. Installez-le de sorte à ce qu'il ne se torde pas car sinon cela pourrait entraîner une mauvaise installation.
   Installez le panneau de commande à distance à proximité du boîtier de remise en état, le cas échéant.

3. Installez le produit de manière à ne pas laisser d'espace par rapport au côté du mur pour empêcher des secousses après l'installation.

1. Vous pouvez installer le câble de commande à distance filaire selon trois directions.

- Direction d'installation : vers la surface du mur, vers le haut, vers la droite

- Si vous installez le câble de commande à distance vers le haut et vers la droite, retirez tout d'abord la rainure guide du câble de commande à distance.

‡ Retirez la rainure avec la pince à long bec.

① Vers la surface du mur
② Rainure de la partie supérieure
③ Rainure de la partie droite

Instructions pour l'installation

1. Fixez la partie supérieure de la commande à distance sur le boîtier d'installation fixé à la surface du mur, comme indiqué sur l'illustration ci-dessous, puis connectez-la au boîtier d'installation en appuyant sur la partie inférieure.

- Lors de la connexion, supprimez tout espace au niveau des parties supérieure, inférieure, droite et gauche de la commande à distance et du boîtier d'installation. - Avant le montage avec le panneau d'installation, disposez le câble de telle manière qu'il ne soit pas enchevêtre avec les parties du circuit.

Pour détacher la commande à distance du boîtier d'installation, comme indiqué sur l'illustration ci-dessous, insérez d'abord le tournevis dans le trou de séparation inférieur, puis tournez dans le sens des aiguilles d'une montre.

- Il existe deux trous de séparation. Utilisez-les individuellement. - Veillez à ne pas endommager les composants intérieurs lors de la séparation.

1. Connectez l'unité intérieure et la commande à distance à l'aide du câble de connexion.

12V Red
Fil de signal	Yellow
GND Black

ATTENTION

• Le travail d'installation doit être effectué conformément aux normes nationales de câblage uniquement par le personnel qualifié.
• Les installations doivent être conformes aux normes internationales ou nationales/focales applicables.

• Appliquer un conduit non combustible complètement protégé (conduit de métal) si le code de construction exige l'utilisation d'un câble pour vide technique.

• Utilisez un câble d'extension si la distance comprise entre la commande à distance câblée et l'unité intérieure est supérieure à 10 m.

ATTENTION

Lorsque vous installez la commande à distance câblée, ne l'encastrez pas dans le mur. (cela risque d'endommager le capteur de température.) N'installez pas le câble pour une distance de 50 m ou plus.
(Cela risque de causer des erreurs de communication.)
- Lors de l'installation du câble d'extension, vérifiez que le sens de connexion du connecteur est correct sur le côté commande à distance et sur le côté appareil. - Si vous installez le câble d'extension dans le mauvais sens, la connexion du connecteur n'est pas assurée. - Spécification du câble d'extension : 2547 1007 22# 2 conducteur 3 blindé 5 ou supérieur.

6 Nouvelle commande à distance câblée

Instructions pour l'installation

Commande groupée

1. Si vous reliez plus de deux climatiseurs à une même commande à distance filaire, procédez comme indiqué dans la figure ci-dessous.

2. Stil n'y a pas de communication d'évenements avec l'unité intérieure, définissez l'unité comme esclave (Ndt : la phrase anglaise est imprécise).

3. Recherchez la communication d'événements dans le manuel de l'appareil.

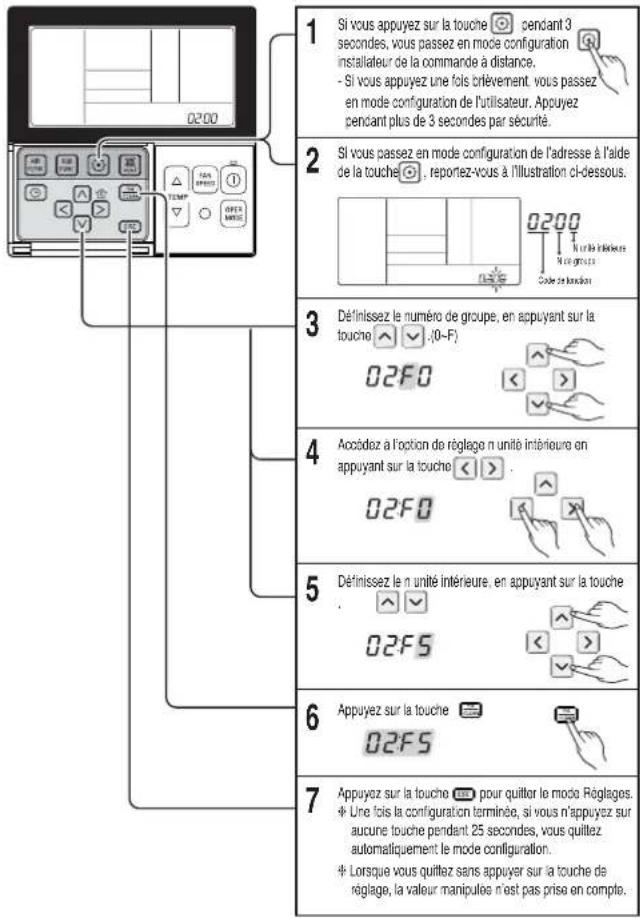

Si vous utilisez une même télécommande pour plusieurs unités intérieures dotées de la fonction de communication d'incident, vous devez changer le réglage maître-esclave sur les unités.

• Unités intérieures, la configuration maître/esclave du produit après réalisation d'une mise hors tension complète de l'unité extérieure (OFF), puis d'une mise sous tension (ON) après qu'une (1) minute s'est écoulée pour identification
• Pour les modèles de type cassette et gainable, vous devez changer la position de l'interrupteur de la carte électronique de l'unité intérieure.

Interrupteur n°3 coupé : maître (réglage usine)

Interrupteur n°3 activé : Esclave

• Dans le cas de produits à fixation murale et sur socle, vous devez changer le mode maître-esclave sur la télécommande sans fil. (Pour plus de détails, reportez-vous au manuel de la télécommande.)
  Si vous installez 2 télécommandes pour une unité intérieure dotée de la fonction de communication d'incident, vous devez sélectionner le mode maître-esclave sur la télécommande. (Reportez-vous à la sélection du mode maître-esclave de la télécommande.)

Lorsque vous pilotez l'ensemble du groupe, certaines fonctions, à l'exception des réglages de base, de la vitesse (mini/moyenne/maxi) du ventilateur, du verrouillage de la télécommande et du réglage de l'heure, peuvent être limitées.

1. Si vous reliez plus de deux commandes à distance à un seul climatiseur, procédez comme indiqué dans la figure ci-dessous.

- Dans un contrôle groupé, définissez le rôle maître/esclave de la commande à distance. Pour plus d'informations sur la configuration maître/esclave, voir la section Réglage de l'installation.

• Si vous reliez plus de deux commandes à distance à un seul climatiseur, configurez une commande à distance comme maître et les autres comme esclave, comme dans la figure ci-dessous.
• Pour certains appareils, vous ne pouvez pas commander le groupe comme indiqué à droite.
• Pour plus d'informations, consultez le manuel de l'appareil.

Manuel d'installation et d'utilisation

Réglage de l'installation : Procédure pour accéder au mode réglage de l'installation

ATTENTION

Le mode réglage de l'installation permet de paramétrer les fonctions de la commande à distance. Tout paramétrage inadéquat du mode réglage de l'installation peut endommager l'appareil, provoquer des blessures corporelles ou des dégâts matériels. Cette opération doit être réalisée par un installateur agréé. Toute installation ou modification exécutée par une autre personne relève de la responsabilité de cette dernière. Dans ce cas, aucun service gratuit ne sera assuré.

1 Si vous appuyez sur la touche pendant 3 secondes, vous passez en mode configuration de la commande à distance. - Si vous appuyez une fois brièvement, vous passez en mode configuration de l'utilisateur. Appuyez pendant plus de 3 secondes par sécurité.

2 (Lorsque vous définissez le mode réglage de l'installation pour la 1ère fois, le code de la fonction s'affiche au bas de l'écran LCD.)

- Certaines catégories du menu peuvent ne pas être affichées selon la fonction de l'appareil, ou le nom du menu peut être différent.

1) Appareil climatiseur général

* Certains contenus peuvent ne pas être affichés selon le modèle

2) Appareil ventilation générale

No.	Function Code Value
1	Test de fonctionnement 01 01 : Configuration du test de fonctionnement
2	02 00 - Definitive de la versione centralisé
3	ESP SA (allimentation en air) 09 <Niveau ESP> <Exemple>
4	ESP EA (évacuation de l'air) 04	01 : Bas 0-25502 : Élové03 : Extrêmement élevé030 : 155T T TCTorte de fonction, Naïsu ESP, Oxtér ESP
5	Sens du produit	05	01 : Normal02 : Opposé
6	Prorité ralraîchir rapidement	06	01 : Alimentation en air d'abord02 : Evacuation de l'air d'abord
7	Réglage Maître	07	00 : Esclave01 : Maître
8	Réglage d'annulation 08		00 : Esclave01 : Maître
9	Contact sec	09	00 : Auto-Off01 : Auto-On
10	Exécution du déai de 3 minutes	10 01 : Régé
11	État des zones	11	01 : Variable02 : Fixe
12	Humidification pour ventilation singulière	13	00 : Non utilisé01 : Utilisé
13	Humidification pour ventilation en mode chauffage	14	00 : Automatique01 : Manuel

* Certains contenus peuvent ne pas être affichés selon le modèle

Instructions pour l'installationInstruct

Réglage de l'installation – Mode test de fonctionnement

Vous devez exécuter un mode Test de fonctionnement une fois le produit installé,

Pour plus d'informations sur cette opération, reportez-vous au manuel de l'appareil.

Réglage de l'installation – Configuration de l'adresse de la commande centralisée

Il s'agit de la fonction à utiliser pour connecter la commande centralisée. Pour plus d'informations, consultez le manuel du contrôleur central.

Réglage de l'installation - ESP

Cette fonction permet de déterminer la force de la ventilation pour chaque niveau de ventilation et aussi de rendre l'installation plus facile.

- Si vous définissez l'ESP de façon inadéquate, le fonctionnement du climatiseur peut s'avérer incorrect. - Ce réglage doit être confié à un technicien agréé.

- SI vous réglez la valeur ESP sur l'appareil sans la fonction de ventilation très faible ou de ventilation puissante, cela risque de ne pas fonctionner.

Instructions pour l'installation

• Ne changez pas la valeur ESP pour chaque débit de la ventilation.
• Pour certains appareils, le configuration de valeur ESP pour un débit très bas/puissant ne fonctionne pas.
• La valeur ESP est accessible pour des plages spécifiques de l'appareil.

Instructions pour l'installation

Réglage de l'installation - Thermistance

Cette fonction permet de sélectionner le capteur de température pour estimer la température ambiante.

Sélection du capteur de température			Fonction
01	Commande à distance		Fonctionnement en mode capteur de température de la commande à distance
02	Unité intérieure	Fonctionnement en mode capteur de température de l'unité intérieure
03	2TH	Froid	Fonctionnement à une température supérieure par comparaison avec les températures de l'unité intérieure et de la commande à distance câblé.(Il existe des produits qui fonctionnent à une température intérieure.)
		Chauffage	Fonctionnement à une température intérieure par comparaison avec les températures de l'unité intérieure et de la commande à distance câblé.

\* La fonction 2TH dispose de différentes caractéristiques de fonctionnement en fonction de l'appareil.

Réglage de l'installation - Sélection de la hauteur du plafond

Cette fonction permet de régler le débit d'air de ventilation en fonction de la hauteur du plafond (pour un appareil de type plafond).

Sélection de la hauteur de plafond		Description
01	Bas	Réduisez le débit d'air intérieur d'une valeur à partir du niveau standard
02	Moyen	Règlez le débit d'air intérieur comme niveau standard
03	Elevé	Augmentez le débit d'air intérieur d'une valeur à partir du niveau standard
04	Très élevé	Augmentez le débit d'air intérieur de 2 valeurs à partir du niveau standard

\- Le réglage hauteur du plafond n'est disponible que pour certains appareils. \- La hauteur de plafond de la fonction 'Très élevé' peut ne pas exister selon l'unité intérieure. \- Pour plus d'informations, consultez le manuel de l'appareil. 16 Nouvelle commande à distance câblée

Réglage de l'installation – Réglage de pression statique

Cette fonction s'applique à seulement un type de conduit. Un réglage de cette fonction pour d'autres raisons peut conduire à des dysfonctionnements.

Choix de pression	Fonction
	État des zones Valeur standard ESP
01 V-H Variable Elevé
02 F-H Fixe Elevé
03 V-L Variable Bas
04 F-L Fixe Bas

Réglage de l'installation – Configuration maître/esclave de la commande à distance

Il s'agit d'une fonction pour les réglages dans le contrôle de groupe, ou le contrôle par 2 commandes à distance.

Commande à distance Fonction
Maître	L'unité intérieure fonctionne en se basant sur la commande à distance maître au niveau de la commande groupée.(Le réglage est effectué sur Maître en cas de livraison à partir de l'entrepôt.)
Esclave	Configurez toutes les commandes à distance sur esclave, sauf une commande à distance maître, au niveau de la commande groupée.

Pour plus d'informations, reportez-vous à rubrique 'Commande groupée' - Dans un contrôle groupé, les réglages de fonctionnement de base, la puissance du débit d'air faible/moyenne/forte, le verrouillage de la commande à distance, les réglages de l'heure et d'autres fonctions peuvent être restreints. 18 Nouvelle commande à distance câblée

Réglage de l'installation – Annulation du réglage maître/esclave

La fonction d'annulation du réglage maître/esclave permet depuis la sortie des modèles de la série Multi-V 7, d'empêcher le fonctionnement de l'appareil selon un mode différent. Si l'appareil est configuré comme esclave, la fonction bloque le changement de mode en fonctionnement opposé du cycle de l'unité extérieure (froid/chauffage)  La fonction d'annulation de sélection maître/esclave n'est utilisable que si en liaison avec des modèles postérieurs à la série Multi-V 7. - SI cette fonction est définie sur Annuler le mode esclave, l'icône (staffiche sur l'affichage LCD (voir figure 1)  Manuel d'installation et d'utilisation

Réglage de l'installation – Réglage du démarrage automatique du contact sec

La fonction Contact sec peut être utilisée uniquement lorsque l'équipement de contact sec est acheté/installé séparément.  ▶ Qu'est-ce que le contact sec ? Comme les cartes-clés des hôtels et les capteurs de perception du corps, il s'agit du signal du point de contact lors de l'utilisation du climatiseur par verrouillage. - Pour plus d'informations, consultez le manuel du contact sec.

Réglage de l'installation – État des zones

Il s'agit de la fonction visant à configurer le débit de la ventilation de l'unite intérieure sur variable ou fixe. - Variable : Comp ON, réglage du débit d'air. Comp OFF, ventilation faible - Fixe : Comp ON, réglage du débit d'air. Comp OFF, réglage du débit d'air   Instructions pour l'installation Instructions pour l'installation

Réglage de l'installation – Basculement degrés Celsius (°C)/Fahrenheit (°F)

Cette fonction permet de basculer l'affichage entre les degrès Celsius et Fahrenheit. (Optimise pour les États-Unis uniquement)  En mode Fahrenheit, toutes les fois que vous appuyez sur le bouton ▲ ▼, la température augmente/diminue de 2 degrés. 22 Nouvelle commande à distance câblée

Réglage-Type de zone

Cette fonction n'est disponible que sur certains produits. Il est possible de régler le type de zone pour le produit, nouvelle ou ancienne, disponible pour installer le contrôle du registre.

ATTENTION

Si vous définissez un nombre de zones incorrect, le produit pourrait ne pas fonctionner correctement, particulièrement concernant le contrôle de zone. Cette fonction doit être réglée par un technicien qualifié.  Instructions pour l'installation Instructions pour l'installation

Réglage-Réglage du nombre de zones

Cette fonction n'est disponible que sur certains produits. Le nombre de zones à définir correspond au nombre de zones installées. Il est uniquement possible de contrôler les zones de type nouveau.

Réglage de l'installateur - Réglage du chauffage d'urgence

Cette fonction n'est disponible que sur certains produits Cette fonction permettra de configurer le réglage du chauffage d'urgence. Le chauffage d'urgence est utilisé pour chauffer l'espace en cas d'urgence comme lors du dysfonctionnement de la pompe à chaleur. Le chauffage d'urgence est utilisé en remplacement et ne s'ajoute pas à la pompe à chaleur. \* La Fonction de réglage du chauffage d'urgence est utilisée dans les conditions suivantes : 1) Fonctionnement du chauffage d'urgence lors d'un dysfonctionnement ou lorsque l'unité externe utilise le cycle de refroidissement. 2) Fonctionnement du chauffage d'urgence à basse température amblante 3) Réglage de la vitesse du ventilateur pendant le fonctionnement du chauffage d'urgence

ATTENTION

Le paramétrage de cette fonction doit être effectué par un technicien certifié. Un paramétrage de la fonction incorrect peut provoquer un incendie.  1 Si vous appuyez 3 secondes, il se met en mode de configuration à distance. - Si vous appuyez une fois brièvement, il se met en mode de configuration par l'utilisateur. Veuillez appuyer plus de 3 secondes pour être sûr. 2 Appuyez à nouve sélectionner le code de Fonction 18.  Code de fonction Paramétrage 1 : Fonctionnement du chauffage lors d'un dysfonctionnement ou lorsque l'unité externe utilise le cycle de retroclissement. 3 Sélectionnez le mode de fonctionnement du chauffage lors d'un dysfonctionnement en appuyant sur le bouton 00 : ne pas utiliser 01 : utiliser 18:00  Si 00 est paramétré à ce stade, les paramétrages 2 et 3 ne seront pas disponibles  4 Passez au réglage du fonctionnement du chauffage à basse température ambiante en appuyant > sur le bouton.   5 Appuyez ▲ ▼ sur le bouton pour régler le fonctionnement du chauffage à basse température ambiante.   0 : ne pas utiliser 1. utiliser - compresseur à l'arrêt (5°F / -18°C) / en marche (5°F / -15°C) 2. utiliser - compresseur à l'arrêt (5°F / -15°C) / en marche (10°F / -12°C) 3. utiliser - compresseur à l'arrêt (10°F / -12°C) / en marche (15°F / -9°C) \- Fonctionnement du chauffage d'urgence à basse température ambiante - Compressor à l'arrêt : Chaullage d'urgence activé - Compressor en marché : Chaullage d'urgence désactivé 6 Effectuez le réglage de la vitesse du VENTILATEUR pendant le fonctionnement du chauffage d'urgence en appuyant > sur le bouton.   7 Appuyez sur le bouton pour régler la vitesse du VENTILATEUR pendant le fonctionnement du chauffage d'urgence. 0 : ventilateur à l'arrêt 1 : ventilateur en marché   8 Appuyez sur le bouton pour enregistrer.  9 Appuyez sur le bouton pour revenir au mode normal ou le système y reviendra automatiquement après 25 secondes sans aucune intervention.  Instructions pour l'installationInstructio

Réglage de l'installation – Réglage des fonctions d'options

Configuration de l'unité intérieure lorsque les fonctions Purificateur d'air / Chauffage / Humidificateur / Grille amovible / Kit de ventilation / Chauffage auxiliaire sont installées, ou lorsque l'unité installée est retirée.  1 Si vous appuyez sur la touche pendant 3 secondes, vous passez en mode configuration installateur de la commande à distance. - Si vous appuyez une fois brièvement, vous passez en mode configuration de l'utilisateur. Appuyez pendant plus de 3 secondes par sécurité. 2 Si vous appuyez sur la touche de manière répétée, vous retournez au menu de sélection du chauffage, comme indiqué sur l'illustration ci-dessous.

Fonction	Code
Purification plasma	20
Chauffage électrique	21
Humidificateur	22
Grille amovole	23
Rit ce ventilation	24
Chauffage auditrée	25

3 Sélectionnez une condition existante de chaque mode en appuyant sur la touche ▲ ▼. (00 : non installé, 01 : Installé)   4 Appuyez sur la touche pour enregistrer. 5 Appuyez sur la touche pour quitter le mode Réglages. Une fois la configuration terminée, si vous n'appuyez sur aucune touche pendant 25 secondes, vous quittez automatiquement le mode configuration. Lorsque vous quittez sans appuyer sur la touche de réglage, la valeur manipulée n'est pas prise en compte.

Instructions pour l'utilisation

Fonctionnement standard – Refroidissement standard

Cette fonction permet de rafraîchir la pièce grâce à une agréable ventilation d'air propre.  \* Plage de réglage des températures : 18°C à 30°C (64°F à 86°F)

Fonctionnement standard – Refroidissement puissance

Cette fonction permet de rafraîchir la pièce en diffusant rapidement un air frais agréable

Qu'est-ce que le Frold puissant ?

• Température souhaitée : Po (réellement 18 C) - Débit de la ventilation : ventilation puissante - Direction de la ventilation : position de ventilation d'air frais Les produits incomplets ne disposent pas de la fonction de ventilation d'air frais puissante Son fonctionnement permet de faire rapidement chuter la température de la pièce.

Fonctionnement standard – Mode chauffage

Cela alimente un courant d'air chaud vers l'intérieur.  - Le chauffage fonctionne uniquement sur les modèles froid et chauffage. - Le chauffage ne fonctionne pas sur les modèles froid exclusivement. Instructions pour l'utilisation Instructions pour l'utilisation

Fonctionnement standard – Mode déshumidification

Cela dissipe l'humidité tout en proposant une faible ventilation d'air frais.  - Durant une saison pluvieuse ou sous un climat de forte humidité, il est possible de faire fonctionner simultanément le déshumidificateur et le mode froid afin de supprimer efficacement l'humidité. • L'élément du menu de la puissance de ventilation ne peut pas être partiellement sélectionné selon les appareils.

Fonctionnement standard – Mode ventilateur

Il souffle l'air tel que perçu à l'intérieur, et non pas un vent froid.  - La ventilation ne déclenche pas la ventilation d'air frais, mais la ventilation générale du ventilateur. • L'air rejeté étant de la même température que celui de la pièce, cela fonctionne pour faire circuler l'air intérieur. - L'élément du menu de la puissance de ventilation ne peut pas être partiellement sélectionné selon les appareils.

Fonctionnement standard – Mode fonctionnement automatique

 Lors du fonctionnement en mode de fonctionnement automatique - Vous pouvez utiliser la touche VITESSE DE VENTILATION - Vous pouvez passer manuellement à un autre mode de fonctionnement. Fonctionnement standard – Réglage de la température/Contrôle de température ambiante

Réglage de température

1 Vous pouvez simplement régler la température souhaitée. - Appuyez sur les touches 🔒 √ pour régler la température désirée. : Augmenter la temp. en appuyant une fois. : Baisser la temp. en appuyant une fois. \- Température ambiante : Indique la température ambiante actuelle. - Réglage température : Indique la température que l'utilisateur veut régler.

Mode Frold

\- Le mode froid ne fonctionne pas si la température désirée est supérieure à la température ambiante. Abaissez la température désirée.

Mode chaud

\- Le mode chauffage ne fonctionne pas si la température désirée est inférieure à la température ambiante. Relevez la température désirée.

Contrôle de la température ambiante

1 Chaque fois que vous appuyez sur la touche ▶, la température ambiante s'affiche pendant 5 secondes. Après 5 secondes, la température souhaitée réapparaît. Selon l'emplacement de la commande à distance, la température ambiante verifiable et la valeur affichée peuvent différer \- En mode de fonctionnement ventilation d'air frais, de 18°C à 30°C, et chauffage, de 16°C à 30°C, vous pouvez sélectionner la température souhaitée. - 5°C est une différence correcte entre la température de la pièce et celle extérieure. Instructions pour l'utilisationInstructio Fonctionnement standard – Réglage du débit d'air  Puissance de la ventilation : Vous pouvez simplement régler la puissance de la ventilation souhaitée. 1 Configurez la puissance de la ventilation souhaitée en appuyant sur la touche de puissance de la ventilation.  \- Chaque fois que vous appuyez sur la puissance de la ventilation, vous pouvez sélectionner le débit de la ventilation dans l'ordre suivant : très faible , faible , faible-moyen , moyen , moyen-fort , forl , puissant , automatique. - L'élément du menu ne peut pas être partiellement sélectionné selon la fonction des appareils. - Consultez le manuel du produit pour les fonctions détaillées du produit.  Direction de ventilation : Vous pouvez simplement régler la direction de ventilation souhaitée. 1 Configurez la direction de ventilation souhaitée en appuyant sur la touche. Vous pouvez sélectionner la direction de ventilation (ventilation agréable, vers le haut/bas et vers la droite/gauche, vers la droite/gauche, vers le haut/bas) en appuyant sur la touche. Un élément incomplet des directions de la ventilation peut ne pas être sélectionné, selon la fonction de l'appareil. Consultez le manuel du produit pour les fonctions détaillées du produit.  Instructions pour l'utilisation Instructions pour l'utilisation

Sous-fonction – Ventilation directe/ventilation indirecte

Il s'agit de la fonction permettant de commander directement ou indirectement la direction de ventilation grâce au capteur de perception du corps.   \- La fonction de ventilation directe/indirecte est une fonction supplémentaire pouvant ne pas être indiquée ou fonctionner sur les produits incomplets. \- Il est possible d'utiliser la fonction de ventilation directe/indirecte uniquement lorsque l'appareil fonctionne. Instructions pour l'utilisation Instructions pour l'utilisation

Sous-fonction - Purification du plasma

Seuls les appareils ayant une fonction humidification peuvent l'utiliser.  - La fonction de nettoyage de l'air est une fonction supplémentaire pouvant ne pas être indiquée ou fonctionner sur les produits incomplets. • Il est possible d'utiliser la fonction de nettoyage de l'air uniquement lorsque le produit fonctionne. - Si vous souhaitez un fonctionnement indépendant du nettoyage de l'air, configurez le nettoyage de l'air en appuyant sur le bouton de fonction supplémentaire de ventilation.

Sous-fonction – Humidificateur

Seuls les appareils ayant une fonction humidification peuvent l'utiliser.  \- Il se peut que la fonction d'humidification ne fonctionne pas sur les produits incomplets.

Sous-fonction – Chauffage électrique

Il s'agit d'une fonction permettant de renforcer la puissance de chauffage en activant la résistance électrique pendant le fonctionnement du chauffage. Ne peut être réglé que pendant le fonctionnement en mode chauffage.  1 Appuyez de façon répétée sur la touche jusqu'au clignotement de l'icône .  2 Mettez en marchevarêtez le CHAUFFAGE ÉLECTRIQUE en appuyant sur la touche (L'icône III apparaît si l'option RÉGLAGE (SETTING) est activée et disparaît dans le cas contraire.)  3 Appuyez sur la touche pour quitter. + Une fois la configuration terminée, si vous n'appuyez sur aucune touche pendant 25 secondes, vous quitiez automatiquement le mode configuration.  Lorsque vous quitiez sans appuyer sur la louche de réglage, la valeur manipulée n'est pas prise en compte. - La fonction de chauffage est une fonction supplémentaire et n'existe que sur certains modèles. - Le produit comprenant l'unité interne avec fonction de chauffage d'appoint réglée automatiquement affiche l'icône (u) pendant le FONCTIONNEMENT DU CHAUFFAGE D'APPOINT. Lors de l'utilisation de l'unité externe sans récupération de chaleur, le chauffage d'urgence peut être activé pour le chauffage et le refroldissement simultanés. L'unité interne disposant du chauffage d'urgence doit être mise à l'ARRÊT pour le refroldissement et le chauffage simultanés \* La fonction de chauffage est une fonction supplémentaire et n'existe que sur certains modèles. Le chauffage d'urgence peut être mis en marche pendant un code d'erreur en cas d'urgence. L'icône du chauffage électrique est affichée sur la fenêtre d'affichage LCD avec le code d'erreur lorsque le chauffage d'urgence est en marche lors d'un dysfonctionnement. Cas d'exception : Code d'erreur 1, 3, 9, 10 Si le mode précédent de l'unité interne est en mode REFROIDISSEMENT, SÉCHAGE ou VENTILATEUR UNIQUEMENT, le chauffage doit être mis en marche manuellement.

Sous-fonction – Fonctionnement du refroidissement en mode économie d'énergie

La fonction de ventilation d'air frais économique permet d'améliorer le confort de l'utilisateur et les capacités d'économie d'énergie en réglant la température souhaitée lors du fonctionnement de la ventilation d'air frais.  1 Appuyez de façon répétée sur la touci jusqu'au clignotement de l'îône   2 Activez ou désactivez la fonction Économie d'énergie en appuyant sur la touche   (Pour annuler la fonction d'économie d'énergie, retournez au menu d'économie d'énergie en appuyant sur la touche [1978]). Si vous appuyez sur en appuyant sur la touche [1979], l'Icône d'économie d'énergie disparaît et la fonction est annulée.) 3 Appuyez sur la touche pour quitter.  Une fois la configuration terminée, si vous n'appuyez sur aucune touche pendant 25 secondes, vous quittez automatiquement le mode configuration. Lorsque vous quittez sans appuyer sur la touche de réglage, la valeur manipulée n'est pas prise en compte. - La fonction d'économie d'énergie peut être configurée uniquement lorsque la ventilation d'air frais fonctionne. - Il est possible que la fonction d'économie d'énergie ne fonctionne pas sur les produits incomplets. Instructions pour l'utilisation Instructions pour l'utilisation

Sous-fonction - Configuration manuelle du nettoyage par robot

La fonction de nettoyage par robot permet à l'appareil de nettoyage associé à l'appareil de nettoyer automatiquement le filtre lors de l'utilisation du climatiseur pendant une durée spécifique.

Réglage de fonction - Sécurité enfant

Il s'agit de la fonction à utiliser pour empêcher les enfants ou des tiers d'utiliser le produit négligemment.

Réglage des fonctions - Configuration automatique du nettoyage par robot

La fonction de nettoyage par robot permet à l'unité de nettoyage associée l'appareil de nettoyer automatiquement le filtre lors de l'utilisation du climatiseur pendant une durée spécifique. Réglage du mode manuel ou automatique pour le nettoyage intelligent.  - La fonction de nettoyage par robot est une fonction supplémentaire du produit qui peut ne pas fonctionner sur les produits incomplets.

Réglage des fonctions – Annulation de l'indicateur de filtre

Cette fonction permet d'effacer l'indicateur de nettoyage du filtre intérieur.  \- Si le filtre est couvert de poussière, l'efficacité des fonctions froid/chauffage diminue et la consommation d'énergie est plus importante. En conséquence, nettoyez le filtre chaque que le délai de nettoyage est écoulé. \* L'indication de nettoyage du filtre s'annule automatiquement sans avoir procédé à une annulation séparée après une certaine durée.

Réglage des fonctions – Grille amovible

Cette fonction permet de déplacer le filtre intérieur vers le haut/bas pour le nettoyage du filtre,  \- La fonction Grille amovible ne fonction qu'avec des unités intérieures dotées de cette fonction.

Réglage des fonctions – Commande d'angle de flux d'air

Cette fonction permet de régler l'angle de soufflage du débit d'air.  Instructions pour l'utilisation Instructions pour l'utilisation

Réglage des fonctions – Changement de température

La fonction de modification de la température permet de configurer automatiquement la ventilation d'air frais et le chauffage en fonction de la température en mode intelligence artificielle.

Réglage de fonction : commande de zone

Pour activer / désactiver les zones à utiliser.  Réglage des fonctions - Modification de l'heure actuelle  Instructions pour l'utilisationInstructio

Réglage des fonctions - Nettoyage automatique

 - Il se peut que la fonction de séchage automatique ne fonctionne pas sur les produits incomplets.

Programmation - Programmation simple

Vous pouvez régler la programmation dans les unités par tranche d'1 heure et ce pour 7 heures.  \* S'il s'agit d'une programmation simple, l'appareil se met en marche ou s'arrête après le temps ainsi défini.

Programmation - Programmation en mode nuit

La fonction de programmation en mode nuit permet de mettre en marche ou d'arrêter après un temps donné en mode nuit du climatiseur, avant de dormir. Si connecté à un appareil de ventilation et la programmation en mode nuit réglée, l'appareil passe en mode nuit une fois le temps défini écoulé.

ATTENTION

Programmez l'heure exacte pour la mise en veille. (Une ventilation d'air frais trop importante nuit à votre santé.) - La température souhaitée étant automatiquement réglée pour une ventilation d'air frais confortable en mode veille, il peut exister une différence entre la température souhaitée du panneau de commande à distance et celle du corps du climatiseur. - La programmation en mode nuit fonctionne comme la programmation de l'arrêt du produit dont le réglage de la température n'est pas commandé par tranches de 0,5°C.

Programmation - Programmation activée

Le produit se met automatiquement en marche à l'heure programmée.  1 Appuyez sur la touche Ex. : réglage de l'heure de la programmation Mise en marche (CN) à 10h20.  2 Appuyez sur la touche pour entrer dans le mode réglages de programmation ON. (ce segment ON clignote).  3 Appuyez sur la touche ▲ √ pour passer du champ AM (de 00h01 à 12h00) au champ PM (de 12h01 à 23h59) et inversement. AM 12:00  4 Appuyez sur la touche ◀ pour accéder au mode réglage × Heure × Règlez l'heure lorsque l'icône Heure clignote. La plage de réglage est comprise entre 1 et 12. ① AM 12:00  ① AM 10:00  5 Appuyez sur la touche ☑ pour accéder au mode réglage » Minute » Lorsque l'icône Minute clignote, réglez les minutes (de 1 à 59). ② AM 10:00  ① AM 10:20  6 Appuyez sur la touche pour terminer le réglage. ① AM 10:20   7 Appuyez sur la touche pour quitter. + Une fois la configuration terminée, si vous n'appuyez sur aucune touche pendant 25 secondes, vous quittez automatiquement le mode configuration. Lorsque vous quittez sans appuyer sur la touche de réglage, la valeur manipulée n'est pas prise en compte. - Si la programmation est configurée, l'indication « Marche » s'affiche dans la partie inférieure de l'écran LCD et le climatiseur se met en marche à l'heure définie. - Si la programmation est annulée, l'indication « Marche » disparaît.

Programmation - Programmation désactivée

Le produit s'arrête automatiquement à l'heure programmée.  1 Appuyez sur la touche 📷. Réglage de la programmation « OFF » Heure : '10h20'.  2 Appuyez sur la touche pour entrer dans le mode régages Programmation OFF (arrêt). (ce segment OFF clignote).  3 Appuyez sur la touche ▲ √ pour passer du champ AM (de 00h01 à 12h00) au champ PM (de 12h01 à 23h59) et inversement. ⑨ AM 12:00  4 Appuyez sur la touche pour accéder au mode réglage « Heure » Règlez l'heure lorsque l'icône Heure clignote. La plage de réglage est comprise entre 1 et 12. AM 12:00  ① AM 10:00 5 Appuyez sur la touche □ pour accéder au mode réglage « Minute ». Lorsque l'icône Minute clignote, réglez les minutes (de 1 à 59). ① AM 10:00  ⑨ AM 10:20 6 Appuyez sur la touche pour terminer le réglage. ⑨ AM 10:20

7 Appuyez sur la touche pour quitter.

+ Une fois la configuration terminée, si vous n'appuyez sur aucune touche pendant 25 secondes, vous quittez automatiquement le mode configuration. \* Lorsque vous quittez sans appuyer sur la touche de réglage, la valeur manipulée n'est pas prise en compte. \- Si la programmation est configurée, l'indication « Arrêt » s'affiche dans la partie inférieure de l'écran LCD et le climaliseur s'arrêle à l'heure définie. \- Si la programmation est annulée, l'indication « Arrêt » disparaît.

Programmation : Programmation hebdomadaire

Vous pouvez régler une programmation quotidienne dans une unité hebdomadaire La programmation hebdomadaire continue à fonctionner jusqu'à ce que vous l'annuliez.

1	Retoumez au mode configuration de la programmation en appuyant sur la touche de la programmation de manière répétée.† Vous pouvez configurer deux programmations hebdomadaires par jour et jusqu'à quatorze programmations par semaine. Par exemple, pour configurer (mardi matlin 11:30 marche ~ après-micii 12:30 arrêt), procédez dans l'ordre indiqué ci-dessous.
2	Retoumez à l'ône « Hecdomadaire » en appuyant sur la touche de la programmation de manière répêlée. « Hebdomadaire » clignote à ce moment.
3	Selectionner la programmation hebdomadaire j ou la programmation hebdomadaire i, à l'aide de la touche [IMAGE].† Vous pouvez configurer deux programmations, les programmations hebdomadaires 1 et 2 par jour.
4	Retoumez à la partie de configuration en appuyant sur les touches [IMAGE] Si l'indication « Date » clignote, configuez la date. Vous pouvez configurer la date du lundi au dimanche.
5	Retoumez à la partie de configuration « AM/PM » de l'arrêt en appuyant sur les touches [IMAGE]
6	Retoumez à la partie de configuration « Heure » en appuyant sur les touches [IMAGE].- Il s'agit de la partie permettant de configurer l'heure à laquelle le climatiscur est mis en marche.
7	Modifiez l'heure en appuyant sur les touches [IMAGE].- Vous pouvez configurer l'heure de 0 à 12.
8	Retoumez à la partie de configuration « Minute » de la mise en marche en appuyant sur les touches [IMAGE].
9	Si l'indication « Minute » clignote, configuez « Minute » en appuyant sur les touches [IMAGE].

 - La configuration AMPM est identique à celle de l'heure de mise en marche. - Il s'agit de la partie permettant de programmer l'heure à laquelle le climatisour est arrêté. - Si l'indication « Heure » clignote, configurez l'heure. Configurez « Heure » et « Minute » de manière identique grâce à la méthode de configuration de l'heure de mise en marche. Barre de soulignement : il s'agit de l'indication de l'existence d'une programmation hebocmadaire pour le jour correspondant L'unité intérieure est mise en marche à la température désirée, si elle est configurée à l'aide du bouton hautbas durant le préréglage du temps de fonctionnement hebdomadaire (plage de sélection des températures : 18 à 30 °C) - Si la température désirée n'est pas réglée, à la mise en marche de l'appareil, celui reprend automatiquement la température que vous avez choisie pour le précédent fonctionnement. Pour arrêter les minuteries hebdomadaires - appuyer sur le bouton Règler/Arrêter lorsque « jour de la semaine » clignote à l'écran arrêtera la minuterie. Pour arrêter le réglage correspondant d'un jour seul de la semaine - après avoir sélectionné le jour correspondant de la semaine, régler l'heure de MARCHE de la minuterie pour qu'elle soit la même que l'heure D'ARRÊT de la minuterie, et appuyer sur le bouton Règler/Arrêter arrêtera la minuterie.

Programmation : Programmation des jours fériés

Cela s'arrête automatiquement le jour programmé.  1 Appuyez sur la touche 📋. Vous passez en mode configuration de la programmation  2 Retournez à « Vacances » en appuyant sur la touche de manière répétée.  3 Retournez à la date pour laquelle vous souhaitez configurer des vacances en appuyant sur les touches SUN MON TUE WED THU FRI SAT SUN MON TUE WED THU FRI SA  4 Fixez ou annulez des vacances en appuyant sur les touches ▲ ▼ ou sur la touche □. Par exemple, lorsque vous configurez de lundi à vendredi comme des vacances - Les lettres de « lundi » et « vendredi » disparaisent.  5 Apouyez sur la touche si vous avez terminé la configuration des vacances. Le climatiseur s'arrête automatiquement à la cale des vacances fixées. Une fois que vous avez configuré les vacances et jusqu'à ce que vous les annuliez, le climatiseur s'arrête automatiquement dans l'heure, y compris si vous le mettez en marche.

Manuel d'utilisateur Produit de Ventilation – Climatiseur et ventilation interconnectés.

1. Contrôle au moyen de la commande à distance lorsque l'unité intérieure du climatiseur et le produit de ventilation sont installés en même temps.

\- Lorsque vous allumez l'appareil, la télécommande le détecte (la procédure prend environ 30 secondes) puis fonctionne normalement.

	Fonctionnement simple		Fonctionnement Interconnecté
Ventilation générale	(Fonctionnement simple Ventilation générale)		(Fonctionnement Interconnecté Ventilation générale)
		Ventilation générale		Unité intérieure du Climatseur
		Commande à distance câblée		Commande à distance câblée
Ventilation à détente directe	(Fonctionnement simple Ventilation à détente directe)		(Fonctionnement Interconnecté Ventilation à détente directe)
		Ventilation générale		Unité intérieure du Climatseur [Veritation à détente directe
		Wired Remote Controller		Commande à distance câblée

- La connexion des câbles est identique à celle décrite dans le manuel d'utilisation du climatiseur, portez-vous à la page concernant la commande groupée)

2. Appuyez sur la touche « Ventilation » sur la commande à distance câblée et entrez le mode commande de ventilation pour vérifier le fonctionnement de l'appareil de ventilation.


3. Pour revenir au mode climatiseur, appuyez sur la touche « Ventilation » dans le mode ventilation.

- Si vous n'appuyez sur aucun bouton pendant 15 secondes ou plus dans le mode ventilation, il revient automatiquement dans le mode climatiseur. - Le produit de ventilation représente le produit de ventilation générale et le produit de ventilation à détente directe.

Manuel d'utilisation Produit de Ventilation – Fonctionnement interconnecté avec ventilation générale

Est utilisé lorsque le climatiseur est interconnecté avec l'appareil de ventilation. Il s'agit d'une fonction qui refroidit et rafraîchit l'air intérieur au moyen de l'appareil de ventilation tout en faisant fonctionner la fonction de climatisation en même temps.

Fonctionnement interconnecté de la ventilation

Appuyez sur la touche sur le panneau de commande de la commande à distance. - N'est utilisé que lorsque le climatiseur et la ventilation générale sont interconnectés.   Appuyez sur la touche « Démarrer/Arrêter » dans le mode ventilation pour démarrer la ventilation.  Le fait d'appuyer sur la touche OPEN MODE modifie le mode ventilation. La touche de sélection du mode de fonctionnement permet de passer dans l'ordre aux modes « échange thermique ' normal ' auto \* No s'affiche à l'écran de la commande à distance qu'on mode ventilation, et affiche la température souhaitée en repassant en mode climatisation.   Le fait d'appuyer sur la touche (TAN) en mode ventilation générale modifie la vitesse du débit d'air. La touche de vitesse du débit d'air permet de passer dans l'ordre aux débits faible 'fort' extra-fort. Si la sonde de CO2 est installée, il est possible de passer de « faible 'fort' très fort' automatique ».   Retour dans le mode climatiseur 1) Conversion Automatique : lorsque vous n'appuyez sur aucun bouton pendant 15 secondes ou plus, il revient automatiquement en mode climatiseur. 2) Conversion Manuelle : Appuyez sur la touche en mode ventilation pour la conversion manuelle. ) Conversion Manuelle : Appuyez sur la touche en mode ventilation pour la conversion manuelle. ) Conversion Manuelle : Appuyez sur la touche en mode ventilation pour la conversion manuelle. Instructions pour l'utilisation Instructions pour l'utilisation

Conversion manuelle - Appuyez sur la touche « Ventilation » en mode ventilation pour la conversion manuelle.

Il s'agit d'une fonction pour refroidir et rafraîchir l'air intérieur au moyen de l'unité de ventilation générale.

Manuel d'utilisation Produit de Ventilation - Fonctionnement interconnecté avec ventilation à détente directe

Utilisable lorsque le climatiseur est interconnecté avec l'appareil de ventilation à détente directe.

Manuel d'utilisation Produit de Ventilation – Fonctionnement simple avec ventilation à détente directe

Permet le fonctionnement de la ventilation avec fonctions froid et chauffage en même temps au moyen de l'échangeur thermique dans l'unité à détente directe.

Fonctions supplémentaires Unité de Ventilation – Économie d'énergie / Rapide

Il s'agit d'une fonction permettant de faire fonctionner plus efficacement la ventilation grâce aux fonctions supplémentaires de la ventilation, réglages à économie d'énergie / rapides.

Réglages des fonctions de l'unité de ventilation

 66 Nouvelle commande à distance câblée

Réglages des programmations de l'unité ventilation


Fonctions réglage installateur unité de ventilation – Mode de saisie

ATTENTION

- Le mode réglage installateur est un mode permettant de régler les fonctions détaillées de la commande à distance. - Lorsque les réglages de l'installateur ne sont pas faits correctement, cela peut entraîner des défaillances du produit, blesser les utilisateurs ou endommager les biens. - Doit être réglé par un technicien certifié et, si l'installation est faite sans technicien certifié ou modifiée de manière discrétionnaire, tous les problèmes seront de la responsabilité de l'installateur et nous ne garantissons aucun service gratuit.

1

Appuyez sur la touche pour entrer dans la mode ventilation.

2

Restez appuyé sur la touche pendant plus de 3 secondes pour entrer dans le mode Réglages.  \- Si vous appuyez une fois brievement, vous entrez dans le mode Régages Utilisateur. Vous devez rester appuyé pendant plus de 3 secondes.

3

Lorsque vous entrez dans le mode Réglages installateur, les valeurs des données qui peuvent être réglées sont affichées dans le coin droit en bas de l'écran LCD.   Valeur du code Valeur définie \- Certaines catégories du menu peuvent ne pas être affichées selon la fonction de l'appareil, ou le nom du menu peut être différent.

Programmations Simple, ON, OFF, Jours de la semaine et Vacances.

\* Reportez-vous à la partie Réglages Programmation du climatiseur pour les programmations Simple, ON, OFF, Jours de la semaine et Vacances

Fonctionnement de différents modes

Le fonctionnement de différents modes est un phénomène qui a lieu lorsque le mode de fonctionnement de l'unité intérieure est différent de celui des autres unités intérieures configurées sur une unité de traitement de l'air. (Le fonctionnement de différents modes n'existe pas sur les modèles exclusivement froid.)

1

Lorsque la ventilation d'air frais fonctionne sur des unités intérieures d'une unité de traitement de l'air, le chauffage ne fonctionne pas si l'une des unités intérieures fonctionne en mode chauffage.

2

Lorsque le chauffage fonctionne sur des unités intérieures d'une unité ce traitement de l'air, le chauffage ne fonctionne pas si l'une des unités intérieures fonctionne en mode froid ou mode dissipation d'humidité. Cela indique que le chauffage fonctionne au niveau de l'unité de traitement de l'air.

3

Si vous appuyez sur la touche ①, l'unité intérieure se met automatiquement en marche en mode identique à celui selon lequel les différentes unités intérieures fonctionnent après environ 5 secondes.  jjInstructions pour l'utilisation

Vérifications avant de signaler une panne

Vérifiez d'abord les éléments ci-dessous à la recherche de défauts du produit avant de consulter le service d'assistance.

Symptômes		ProcédureVérifications
Aucune alimentation.	• Le climatiseur est-il sous tension ?	• Vérifiez le disjoncteur.• Vérifiez l'état de la configuration de la commande à distance câblé.
	• Le climatiseur et la commande à distance sont-lis correctement connectés avec le câble ?	• Connectez le câble du climatiseur et de la commande à distance.
	• La connexion du câble est-elle correcte ?	• Vérifiez à nouveau en consultant la méthode de configuration du manuel.
La programmation ne fonctionne pas.	• Avez-vous correctement configuré l'heure ?	• Configurez correctement l'heure actuelle.
	• Avez-vous correctement effectué la programmation ?	• Configurez à nouveau en consultant le manuel.
La ventilation d'air frais ne fonctionne pas.	• La température souhaitée est-elle inférieure à la température actuelle ?	• Configurez la température souhaitée en dessous de la température actuelle.
Le climatiseur se met en marche ou s'arrête automatiquement.	• Avez-vous configuré une programmation ?	• Lorsque le bouton Reservation et Set/Cancel sont appuyés en même temps pendant au moins 3 secondes, tous les réglages sont alors réinitialisés.
La fenêtre d'indication de commande à distance indique une erreur.	• La fenêtre d'indication de commande à distance indique-t-elle « CH03 » ?	• Vérifiez à nouveau l'état de la configuration de la commande à distance câblé.• Vérifiez à nouveau l'état de la connexion du câble du climatiseur et de la commande à distance.
