Caractéristiques techniques	Moniteur LG L2000CP-BF, écran LCD, résolution 1600 x 1200 pixels, taille de l'écran 20 pouces, temps de réponse 5 ms, luminosité 300 cd/m², contraste 1000:1.
Utilisation	Idéal pour les applications bureautiques, la navigation Internet et le visionnage de vidéos. Connectivité via VGA et DVI.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux et un produit adapté. Vérifier régulièrement les connexions et les câbles pour éviter les problèmes d'affichage.
Sécurité	Respecter les consignes de sécurité électrique, éviter l'exposition à l'humidité et ne pas bloquer les ventilations. Utiliser sur une surface stable.
Informations générales	Poids : 6,5 kg, dimensions : 44,5 x 48,5 x 22 cm, garantie de 2 ans, compatible avec les systèmes d'exploitation Windows et Mac.

FOIRE AUX QUESTIONS - L2000CP-BF LG

Comment régler la luminosité de mon moniteur LG L2000CP-BF ?

Pour régler la luminosité, appuyez sur le bouton Menu sur le moniteur, puis naviguez vers l'option Luminosité dans le menu OSD (On-Screen Display) et ajustez le niveau selon vos préférences.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au moniteur. Assurez-vous également que le câble vidéo est correctement connecté à votre ordinateur. Si le problème persiste, essayez de brancher le moniteur sur une autre prise.

Comment connecter mon moniteur LG L2000CP-BF à un ordinateur ?

Utilisez un câble VGA ou DVI pour connecter le moniteur à votre ordinateur. Branchez une extrémité du câble à la sortie vidéo de votre ordinateur et l'autre extrémité à l'entrée correspondante du moniteur.

Que faire si l'image de mon moniteur est floue ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native du moniteur. Vous pouvez également ajuster les paramètres de netteté dans le menu OSD.

Comment nettoyer l'écran de mon LG L2000CP-BF ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'écran.

Mon moniteur affiche des couleurs incorrectes, que faire ?

Accédez au menu OSD et réinitialisez les paramètres d'image aux valeurs par défaut. Vous pouvez également ajuster les paramètres de couleur manuellement pour corriger les teintes.

Comment régler le positionnement de l'image sur l'écran ?

Utilisez les boutons de navigation du moniteur pour accéder au menu OSD, puis trouvez l'option de positionnement ou de réglage de l'image pour ajuster la position de l'écran selon vos préférences.

Le moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Vérifiez que le câble vidéo est correctement connecté et que l'ordinateur est allumé. Essayez de changer de port vidéo ou de câble, et assurez-vous que le moniteur est réglé sur la bonne source d'entrée.

MODE D'EMPLOI L2000CP-BF LG

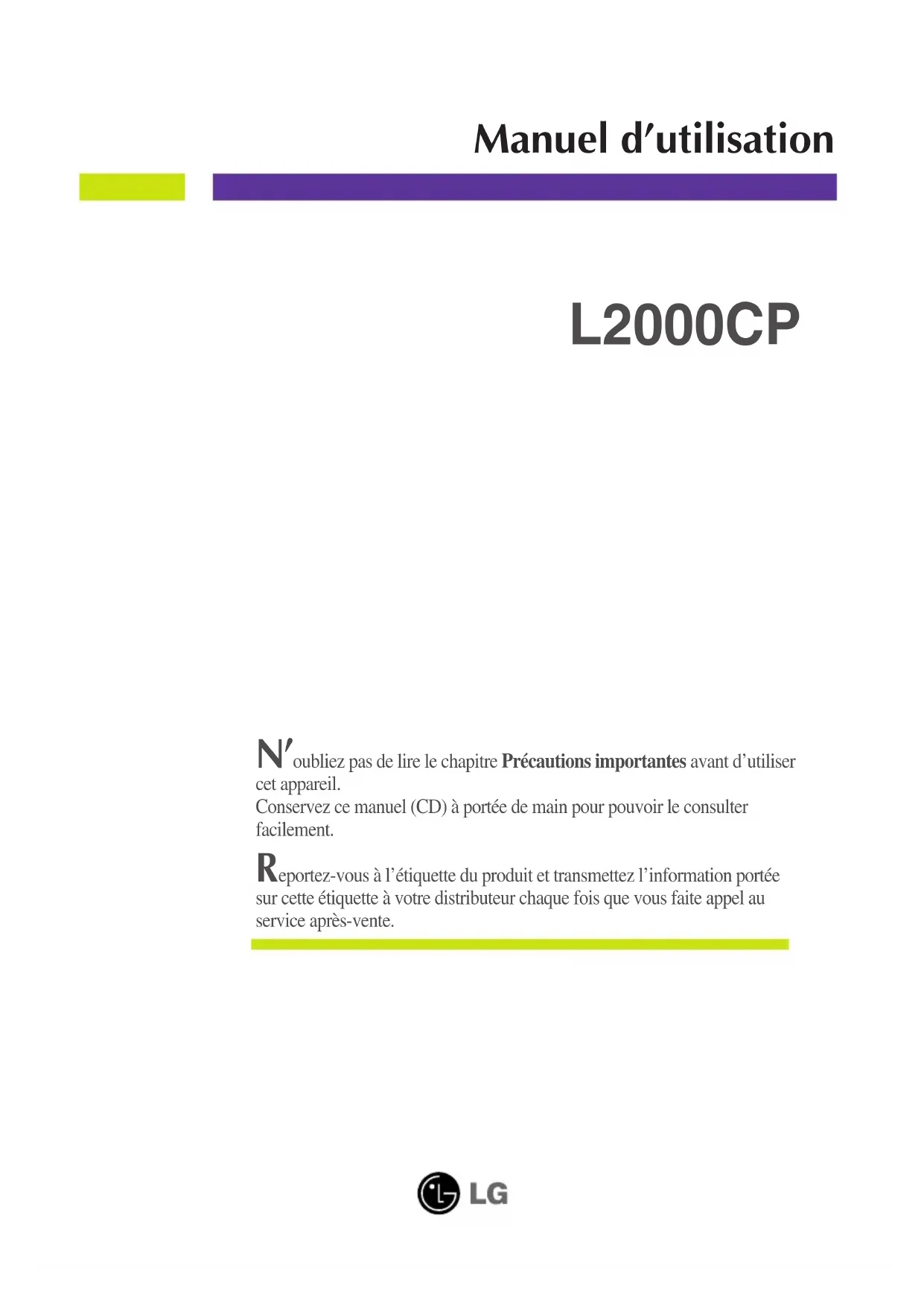

L2000CP N’oubliez pas de lire le chapitre Précautions importantes avant d’utiliser cet appareil. Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement. Reportez-vous à l’étiquette du produit et transmettez l’information portée sur cette étiquette à votre distributeur chaque fois que vous faite appel au service après-vente. Manuel d’utilisation1 Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous. Sécurité générale Utilisez uniquement le cordon d'alimentation fourni avec l'appareil. Si vous deviez néanmoins en utiliser un autre, assurez-vous qu'il est conforme aux normes du pays. Si le cordon d'alimentation présente un défaut, veuillez contacter le fabricant ou le service de réparation agréé le plus proche afin de vous procurer un cordon fonctionnel. Le cordon d'alimentation constitue le dispositif principal de déconnexion. Assurez-vous que la prise électrique reste facilement accessible après l'installation. Ne faites fonctionner le moniteur qu'à partir d'une des sources d'alimentation électrique spécifiées dans ce manuel ou affichées sur le moniteur. Si vous n'êtes pas certain du type d'installation et d'alimentation électrique dont votre local est équipé, consultez votre distributeur. La surcharge en courant alternatif des prises, fiches et câbles de raccordement est dangereuse. Il en va de même pour les cordons d'alimentation endommagés et les prises/fiches électriques cassées. Toutes ces conditions peuvent causer des chocs électriques et des incendies. Pour tout remplacement de ces matériels, faites appel à un technicien de maintenance. N'ouvrez pas le moniteur. Il ne contient aucun élément qui puisse faire l'objet d'une intervention de l'utilisateur. Il recèle des hautes tensions dangereuses, même lorsque l'alimentation est coupée. S'il ne fonctionne pas correctement, contactez le distributeur. Pour éviter les risques de blessure physique : Ne placez pas le moniteur sur un plan incliné, à moins de l'y fixer solidement. Utilisez uniquement les supports recommandés par le fabricant. Ne faite pas tomber d’objet sur le produit. Ne le soumettez pas à des chocs. Préservez l’écran des projectiles de toute sorte. Vous pourriez non seulement être blessé, mais également provoquer une panne ou endommager l’écran. Pour éviter les risques d'incendie ou de sinistre : Éteignez toujours le moniteur lorsque vous quittez la pièce pour un temps prolongé. Ne le laissez jamais allumé lorsque vous sortez de chez vous. Veillez à ce que les enfants ne fasse pas tomber le moniteur ou n'insèrent d'objets dans les ouvertures du boîtier. Certains composants internes renferment des tensions électriques dangereuses. N'ajoutez pas d'accessoires non prévus pour le moniteur. Si vous devez laisser l'écran hors surveillance pour une période de temps prolongée, débranchez-le de la prise murale. En cas d’orage, ne touchez jamais ni le câble d’alimentation ni le câble de signal car cela peut être très dangereux. Ceci peut provoquer un choc électrique. Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon.2 Précautions importantes N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à évacuer la chaleur générée par leur fonctionnement. Si ces orifices sont obturés, cette chaleur peut nuire au fonctionnement du moniteur et causer un incendie. Vous ne devez donc JAMAIS : Placer le moniteur sur un lit, un divan, un tapis : les évents placés sous le moniteur doivent rester libres. Encastrer le moniteur dans un espace clos, à moins qu'une ventilation adaptée soit installée. Couvrir les orifices de ventilation avec des vêtements ou autres tissus. Placer le moniteur à proximité d'un radiateur ou d'une source de chaleur. Ne jamais frotter ou gratter l'écran LCD à matrice active avec un objet dur. Vous risquez de rayer ou d'endommager définitivement l'écran. N'appuyez jamais sur l'écran LCD longtemps avec le doigt, car cela peut créer des images rémanentes. L'écran peut comporter des pixels défaillants. Ils apparaissent sous la forme de tâches rouges, vertes ou bleues. Cependant, ces pixels n'ont aucune influence sur les performances de l'écran. Si possible, utilisez les résolutions recommandées pour obtenir une qualité d'image optimale. Lorsque vous utilisez une résolution différente de celles recommandées, les images affichées peuvent être de mauvaise qualité. Cette caractéristique est due à la technologie LCD. Laisser une image fixe sur l’écran pour une longue période peut endommager l’écran et entrainer une brûlure d’image. Assurez-vous d’utiliser l’économiseur d’écran sur le moniteur. Ce phénomène est également présent sur les produits des autres fabricants, et n’est pas couvert par la garantie. Veillez à ne pas heurter ni rayer la façade et les côtés de l'écran avec des objets métalliques. Cela pourrait endommager l'écran. Nettoyage Débranchez le moniteur avant de nettoyer l'écran. Utilisez un linge légèrement humide. N'utilisez par d'aérosol directement sur l'écran : le produit risque de couler dans l'écran et de provoquer un choc électrique. Réemballage Conservez le carton et le matériel d'emballage. Ils représentent le moyen de transport idéal de l'appareil. En cas de déménagement ou d'expédition, réutilisez l'emballage d'origine. Mise en décharge sûre La lampe fluorescente utilisée dans ce produit contient une petite quantité de mercure. Ne jetez pas cet appareil avec le reste de vos déchets ménagers. L’élimination de ce produit doit s’effectuer conformément aux réglementations en vigueur dans votre pays.C3 Connexion du moniteur

Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints. Installation du socle / Retrait de la base support de l'appareil

1. Placez le moniteur, face vers le haut, sur un coussin ou un chiffon doux.

2. Alignez les crochets du socle avec les logements correspondants à la base du

3. Insérez les crochets dans les logements.

4. Avec une pièce, tournez la vis dans le sens des aiguilles d'une montre pour la

serrer au dos de la base support.

5. Si vous souhaitez détacher le moniteur de la base support, desserrez la vis placée

au dos en la faisant tourner dans le sens inverse des aiguilles d'une montre. Fente La bande et la broche de verrouillage peuvent être retirées de ces moniteurs équipés d’un support sur pied uniquement lorsque la base est retirée. En ne respectant pas ces instructions, vous risquez d’être blessé par des éléments en saillie du support.

Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints. Positionnement de votre écran

1. Ajustez la position de l'écran selon vos préférences pour une utilisation optimale.

Rango de inclinación : -5˚~25˚ Swivel : 350˚ Ergonomía Para mantener una posición de visión ergonómica y cómoda, se recomienda que el ángulo de inclinación hacia delante supere los 5 grados. Amplitude verticale: maximum 3,15 pouces (80,0mm) Paysage et portrait : Vous pouvez faire tourner l'écran à 90° dans le sens des aiguilles d'une montre. (* Pour plus d'informations, référez-vous au CD Pivot Software fourni.)

• Assurez-vous de ne pastoucher le socle lorsquevous faites bouger l'écranavec la fonction Pivot.80,0mmRetirez tout d'abord labroche de verrouillage.C5 Connexion du moniteur Type prisesecteur Cordon d'alimentation Câble vidéo Variable suivant le modèle.

Adaptateur pour Macintosh Avec les ordinateurs Apple Macintosh, un adaptateur est nécessaire pourpasser du connecteur VGS D-sub haute densité à 15 broches sur 3rangées du câble fourni au connecteur à 15 broches sur 2 rangées.Signal analogiqueD-subSignal numérique- DVI Connexion à l'ordinateur

1. Placez le moniteur dans un emplacement dégagé, bien ventilé, et proche de l'ordinateur.

Desserrez la vis du support située sur le socle pour régler la hauteur du moniteur.

2. Connectez le câble vidéo. Une fois le câble connecté, serrez les vis papillon pour

assurer une bonne connexion.

3. Branchez le cordon d'alimentation dans une prise secteur facilement accessible et

REMARQUELa vue arrière de l'appareil estvolontairement simplifiée.Elle représente un modèle général ; il sepeut que votre moniteur soit différent.L’utilisateur doit utiliser des câblesinterface blindés (câble D-sub 15 broches,câble DVI), avec cœur en ferrite pourassurer la conformité standard du produit.

4. Appuyez sur le bouton figurant sur le panneau avant pour

allumer l'alimentation. Lorsque l'alimentation du moniteur est allumée, la fonction 'Self Image Setting Function' ('Réglage automatique de l'image') est automatiquement exécutée. (Mode Analogique uniquement) REMARQUE ‘Self Image Setting Function’ ('Réglage automatique de l'image'): Cette fonction fournit à l'utilisateur des réglages d'écran optimaux. Lorsque l'utilisateur connecte le moniteur pour la première fois, cette fonctionrègle automatiquement l'écran aux réglages optimaux sur des signaux d'entrée individuels. Fonction ‘AUTO/SET’: Lorsque vous rencontrez des problèmes, comme une image trouble, des lettres troubles, du scintillement ou une image déformée lors de l’utilisation du dispositif ou après avoir changé larésolution de l’écran, appuyez sur le bouton de réglage automatique AUTO/SET pour améliorer la résolution.6 Fonctions du panneau de commande Commandes du panneau Bouton MEN

Ce bouton permet de faire apparaître et disparaître l'affichage du menu à l'écran. Commande Fonction

OSD VERROUILLAGE/DEVERROUILLAGE

Cette fonction vous permet de verrouiller les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Appuyez sur le bouton MENU et maintenez-le enfoncé pendant quelques secondes. Le message "OSD VERROUILLAGE" devrait apparaître. Vous pouvez déverrouiller les commandes OSD à n'importe quel moment en appuyant sur le bouton MENU pendant quelques secondes. Le message "OSD DEVERROUILLAGE" devrait apparaître. Boutons Utilisez ces boutons pour sélectionner ou régler des fonctions sur l'écran OSD.

Ce bouton permet d'activer le connecteur D-Sub ou DVI. Cette fonction est utilisée lorsque deux ordinateurs sont connectés au moniteur. L'option sélectionnée par défaut est D-Sub. (Touche directe SOURCE) Pour obtenir de plus amples informations, reportez-vous à la page 13.C7 Commandes du panneau Commande Fonction à accès direct Cette diode luminescente est bleu lorsque le moniteur est en mode de fonctionnement normal (Mode activé). Si l’écran est en mode Sommeil (économie d’énergie), cette couleur de témoin change sur ambre. Ce bouton permet d'allumer et d'éteindre le moniteur. Bouton d'alimentati Témoin d'alimentation Ce bouton permet de saisir et de valider les valeurs choisies dans le menu affiché. Bouton AUTO/SET

RÉGLAGE AUTOMATIQUE D'IMAGENT

Lorsque vous réglez le moniteur, appuyez sur le bouton AUTO/SET pour entrer dans le menu à l'écran. Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est 1600 x 1200C8 Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. Pour effectuer des réglages dans l'OSD, procédez comme suit : Appuyez sur le bouton MENU. Le menu principal de l'OSD apparaît. Pour accéder aux commandes, utilisez les boutons ou . Lorsque l'icône de votre choix apparaît en surbrillance, appuyez sur le bouton AUTO/SET. Utilisez les boutons / pour régler l'image au niveau souhaité. Utilisez le bouton AUTO/SET pour sélectionner d'autres éléments de sous-menu. Appuyez une fois sur le bouton MENU pour revenir au menu principal afin de sélectionner une autre fonction. Appuyez deux fois sur le bouton MENU pour sortir de l'écran OSD. REMARQUE Avant de procéder au réglage de l'image, laissez le moniteur se stabiliser pendant une trentaine de minutes.

Sélection et réglage de l'OSD REMARQUE L'ordre des icônes est différent suivant le modèle (9~13). Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD. Réglage de la luminosité et du contraste de l'image IMAGE COULEUR POSITION CHEMINEMENT INSTALLATION Menu principal Sous-menu A D Référence

ROUGE VERT BLEU Réglage de la position de l'écran Personnalisation de la couleur de l'écran Personnalisation du statut de l'écran en fonction de l'environnement de l'utilisateur Optimisation de la clarté et de la stabilité, la netteté de l'image LUMINOSITÉ CONTRASTE GAMMA HORIZONTALE VERTICALE HORLOGE PHASE NETTETÉ

RÉINITIALISATION LANGUE OSD POSITION sRGB 6500K 9300K : Adjustable A : Analog Input D : Digital Input Pour sélectionner ou personnaliser des réglages d'image souhaités FLATRON F-ENGINE(-) FILM/TEXTE USAGE NORMAL HORIZONTALE VERTICALEC10 Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît. REMARQUELes langues du menu à l'écran (OSD) peuvent être différentes de celles du manuel. Nom de menu Icônes Bouton Tip (Conseil) Sous-écrans MENU : Exit (Quitter): Régler (augmenter/diminuer) SET (DÉF) : Entrée : Sélectionner un autre sous-menu

+C11 Sélection et réglage de l'OSD Menu principal Sous-menu Description LUMINOSITÉ CONTRASTE GAMMA Réglage de la luminosité de l'écran.. Réglage du contraste de l'écran. Définition d'une valeur gamma personnalisée. -50/0/50 Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une image à contraste élevé. IMAGE

ROUGE VERT BLEU Sélection de la couleur de votre choix.

• sRGB: Réglez la couleur de l’écran afin que celle-ci réponde à la norme de couleur standard SRGB.

• 6500K: Blanc tirant sur le rouge.

• 9300K: Blanc tirant sur le bleu. Définissez vos propres niveaux de couleur rouge. Définissez vos propres niveaux de couleur verte. Définissez vos propres niveaux de couleur bleue. COULEUR HORIZONTALE VERTICALE Positionnement de l'image de droite à gauche. Positionnement de l'image de haut en bas. POSITION MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

+C12 Sélection et réglage de l'OSD Menu principal Sous-menu Description HORLOGE PHASE NETTETÉ Réduction des barres ou bandes verticales visible à l'arrière-plan. La taille horizontale de l'écran est également modifiée. Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté des caractères. Réglez la netteté de l’écran. CHEMINEMENT MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

INSTALLATION MENU : Exit (Quitter) : Régler : Régler SET (DÉF) : Sélectionner un autre sous-menu

SET Choix de la langue d'affichage des noms des commandes. Réglage de la position de l'OSD à l'écran. LANGUE OSD POSITION BALANCE DES BLANCS RÉINITIALIS ATION Si la sortie de la carte vidéo diverge des spécifications requises, le niveau des couleurs peut être dégénéré en raison d'une distorsion du signal vidéo. À l'aide de cette fonction, le niveau du signal est réglé pour adapter le niveau de sortie standard de la carte vidéo afin de fournir l'image optimale. Activez cette fonction lorsque les couleurs blanc et noir sont présentes sur l'écran. Si cette mesure n'améliore pas la qualité de l'image à l'écran, rétablissez les réglages d'usine par défaut. Si nécessaire, exécutez une nouvelle fois la fonction de balance des blancs. Cette fonction sera activée uniquement si le signal d'entrée est un signal analogique. Retour à toutes les valeurs d'usine sauf pour le paramètre "LANGUE". Appuyez sur la touche pour réinitialiser immédiatement.

VOYANT D’ALIMENTA ITON Utiliser cette fonction pour régler le voyant d’alimentation, à l’avant du moniteur, sur ON (MARCHE) ou OFF (ARRÊT). Si vous sélectionnez OFF (Arrêt), l’écran s’éteindra. Si, à tout moment, il est réglé sur ON (MARCHE), le voyant s’allumera automatiquement.C13 Sélection et réglage de l'OSD Icônes Nom de menu Sous-écrans Menu principal Sous-menu Description Pour régler la fonction de sous menuUSAGE appuyez sur le bouton SET. FILM TEXTE NORMAL LUMINOSITÉ ACE

SET USAGE Quand vous utilisez la fonction F-ENGINE (MOTEUR F), deux zones de teintes différentes apparaissent à l’écran, comme indiqué par l’illustration. Le réglage en cours s’affiche à gauche de l’écran et les autres réglages disponibles, à droite. Appuyer sur la touche SET (RÉGLAGE) pour utiliser vos nouveaux paramètres. FLATRON F-ENGINE Écran en cours (utilisé) Écran disponible (non utilisé) Le menu apparaît à l’écran dès que l’on appuie sur la touche (

), à l’avant du moniteur. TEXTE pour l’affichage de textes (traitement de texte, etc.) Sélectionnez le sous-menu à l'aide du bouton SET (DÉF) et sauvegarder la valeur OUI en appuyant sur les boutons - . SAVE FILM pour les images animées (vidéo ou cinéma) Ce sont des conditions normales de fonctionnement. Cette option vous permet de choisir le réglage de l’image le plus approprié à l’environnement (luminosité ambiante, type d’image, etc.). Utilisateur Il est possible de régler manuellement la luminosité, la netteté (ACE) et la couleur (RCM). Vous pouvez sauvegarder et restaurer vos paramétres, même quand vous utilisez un réglage correspondant à un environnement différent. (Luminosité) : règle la luminosité de l’écran. ACE (Adaptive Clarity Enhancer) sélectionne le mode netteté. RCM(Real Color Management) sélectionne le mode couleur.

Disponible (non utilisé) Accentuation du vert Teinte chair Accentuation d’une couleur MENU : Exit (Quitter) : Diminuer : Augmenter SET (DÉF) : Sélectionner un autre sous-menu

MENU : Exit (Quitter) , : Déplacer SET (DÉF) : Sélectionner

+C14 Résolution des problèmes Absence d'image Avant de demander une intervention, vérifiez les points suivants. Le cordon d'alimentation du moniteur est-il branché ? La diode témoin d'alimentation est-elle allumée ? L’appareil est-il sous tension et le voyant est-il bleu ou vert ? La diode témoin d'alimentation est-elle orange ? L'écran affiche-t-il le message "COUPURE"? L'écran affiche-t-il le message "VERIF SIGNAL"? Vérifiez le branchement du cordon d'alimentation à la prise secteur. Appuyez sur le bouton de mise sous tension. Réglez la luminosité et le contraste. Si le moniteur est en mode d'économie d'énergie, bougez la souris ou appuyez sur une touche du clavier. L'image doit alors réapparaître. Allumez le PC. Ce message apparaît lorsque le signal du PC (émis par la carte vidéo) est déphasé par rapport à la fréquence horizontale ou verticale du moniteur. Reportez-vous à la section 'Spécifications' du manuel pour reconfigurer le moniteur. Ce message apparaît lorsque le câble vidéo reliant votre PC au moniteur est débranché. Vérifiez le câble et essayez à nouveau. L'écran affiche-t-il le message "OSD VERROUILLAGE"? Le message “ OSD VERROUILLAGE

s'affiche-t-il lorsque vous appuyez sur le bouton MENU ? Vous pouvez protéger les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. Vous pouvez déverrouiller les commandes OSD à n'importe quel moment en appuyant sur le bouton MENU pendant quelques secondes. Le message "OSD DÉVERROUILLAGE" devrait apparaître.C15 Résolution des problèmes L'image ne s'affiche pas correctement L'image est mal positionnée Des barres ou des bandes verticales apparaissent en arrière-plan. Un bruit numérique horizontal est visible, ou les caractères ne sont pas clairs. Il n'y a qu'une seule couleur à l'écran ou les couleurs ne sont pas normales. L'écran clignote. Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position(position horizontale) et V Position (position verticale) dans le menu OSD. Dans Panneau de configuration --> Affichage --> Paramètres, vérifiez si la fréquence ou la résolution a changé. Si tel est le cas, réglez à nouveau la carte vidéo sur la résolution recommandée. Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône HORLOGE dans le menu OSD pour résoudre le problème. Appuyez sur le bouton AUTO/SET pour régler automatiquement l'image de façon idéale. Si le résultat ne vous convient pas, utilisez l'icône PHASE dans le menu OSD pour résoudre le problème. Dans Panneau de configuration --> Affichage --> Paramètres, choisissez la résolution d'écran conseillée ou réglez l'image de façon appropriée. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur. Vérifiez la connexion du câble de signal. Utilisez un tournevis pour le serrer si nécessaire. Assurez-vous que la carte vidéo est correctement installée dans son emplacement. Paramétrez les options de couleur sur 24 bits (vraies couleurs) ou supérieur dans Panneau de configuration -- Paramètres. Vérifiez si l'écran est en mode entrelacé. Si tel est le cas, passez à la résolution recommandée.C16 Résolution des problèmes Avez-vous installé le pilote d'affichage ? Avez-vous installé le pilote d'affichage ? L'écran affiche-t-il le message "Moniteur non reconnu, moniteur Plug&Play (VESA DDC)" trouvé ? Assurez-vous d'installer les pilotes d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com. Vérifiez que la carte vidéo prend en charge la fonction Plug&Play.C17 Spécifications Écran plat LCD TFT à matrice active de 20,1 pouces (51,0 cm) Traitement anti-éblouissement Taille visible en diagonale : 51,0 cm Pas de masque 0,255 mm Fréquence horiz. 28 - 83 kHz (automatique) Fréquence vertic. 56 - 85 Hz (automatique) Forme Synchro. séparé Synchro. composite SOG (Synchro. sur le vert), Numérique Entrée signa Connecteur D-Sub à 15 broches Connecteur DVI - D (Numérique) Forme RVB analogique (0,7 Vp-p/75 ohm), numérique Maxi VESA 1600 x 1200 @ 60Hz Recommandée VESA 1600 x 1200 @ 60Hz DDC 2B Mode activé : 58W Mode veille ≤ 1W Mode arrêt ≤ 1W Largeur 44,60cm / 17,56 pouces Hauteur 44,78cm / 17,62pouces (Min) 52,78 cm / 20,76 pouces (Max) Profondeur 24,26 cm / 9,55 pouces Net 7,6 kg Inclinaison -5˚~ 25˚ Pivot 350˚ Hauteur 80 mm /3,15 pouces Tourner 90° dans le sens des aiguilles d'une montre AC 100-240V~ 50/60Hz 1.2A Conditions de fonctionnement Température 10° C à 35° C Humidité 10 % à 80% sans condensation Conditions de stockage Température -20° C à 60° C Humidité 5 % à 90 % sans condensation Fixe ( ), mobile ( O ) Prise secteur ou prise PC Display Sync Input Video Input Resolution Plug&Play Power Consumption Dimensions &Weight (with tilt/ swivel stand) Ecart Inclinaison Environmental Conditions Socle inclinable pivotant Cordon d'alimentation REMARQUE Les informations du présent document sont passibles de modification sans préavis.C18 Spécifications Modes prédéfinis (résolution) Modes prédéfinis (résolution) Fréquence horiz. (kHz) Fréquence vertic. (Hz) Voyant Mode activé Mode veille Mode arrêt Bleu Orange Arrêt Couleur LED MODE

• Mode Recommandée **Mode Numérique

60C19 Installation de la fixation murale standard VESA Support mural VESA Connecté à un autre objet (montage sur socle et montage mural. ce moniteur accepte les supports compatibles VESA.) Pour plus de renseignements, reportez- vous au manuel de montage mural VESA. Fixation de sécurité Kensington - en option Relié à un câble de blocage vendu séparément dans tout magasin informatique. Ce moniteur est conforme aux normes VESA en matière de montage et de sûreté.Digitally yours
