Type de produit	Téléviseur LCD
Marque	LG
Modèle	32LH3000
Taille d'écran	32 pouces (81 cm)
Résolution d'affichage	1366 x 768 pixels (HD Ready)
Dimensions avec socle (L x H x P)	802.8 x 572.3 x 221.0 mm
Dimensions sans socle (L x H x P)	802.8 x 523.2 x 79.6 mm
Poids avec socle	12.4 kg
Poids sans socle	10.9 kg
Alimentation	AC 100-240 V ~ 50/60 Hz
Consommation électrique typique	140 W
Consommation en veille	Moins de 1 W
Entrées HDMI	2 (HDMI IN 1/2)
Entrée USB	1 (pour lecture multimédia)
Autres entrées	Composantes, Péritel (AV1/AV2), RGB PC, S-Vidéo, Audio analogique
Tuner	DVB-T (numérique terrestre) et analogique PAL/SECAM
Fonctions audio	Nivelage automatique du volume, Voix nette II, Modes son prédéfinis
Fonctions d'image	Modes image prédéfinis, Contrôle expert, Économie d'énergie
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter les solvants ou produits abrasifs.
Sécurité	Fixation murale recommandée avec kit VESA 200x100 mm. Utiliser un support stable.
Pièces détachées et réparabilité	Contacter un service agréé LG pour les réparations. Le manuel inclut des codes infrarouge et RS-232C pour contrôle externe.
Informations générales	Notice disponible en PDF sur notice-facile.com. Garantie selon législation en vigueur.

FOIRE AUX QUESTIONS - 32LH3000 LG

Comment nettoyer l'écran du téléviseur LG 32LH3000 ?

Utilisez le chiffon doux fourni ou un chiffon microfibre sec. N'utilisez jamais de produits chimiques (alcool, ammoniaque) car ils peuvent endommager le revêtement anti-reflet. Pour les traces de doigts, frottez légèrement en mouvements circulaires.

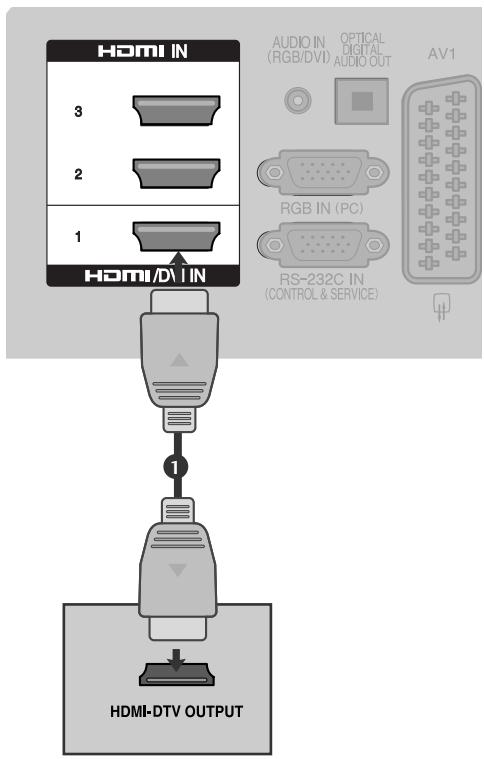

Comment raccorder un décodeur HD à la télévision ?

Pour une qualité optimale, utilisez un câble HDMI (version 1.3 ou supérieure) entre le décodeur et l'une des entrées HDMI IN du téléviseur. Si votre décodeur ne dispose que d'une sortie composante, branchez les câbles Y, Pb, Pr dans les entrées COMPONENT IN et les câbles audio correspondants.

Quelle est la résolution native de l'écran ?

Le téléviseur LG 32LH3000 a une résolution native de 1366 x 768 pixels (HD Ready). Il prend en charge les signaux jusqu'en 1080i/720p via HDMI ou composantes, mais l'image sera redimensionnée à cette résolution.

Puis-je fixer le téléviseur au mur ?

Oui, le téléviseur est compatible avec un support mural VESA 200x100 mm. Utilisez des vis de type M4, longueur recommandée dépendant du support. Débranchez l'appareil avant l'installation et suivez les consignes de sécurité du manuel.

Comment utiliser la fonction USB ?

Branchez une clé USB ou un disque dur externe sur le port USB IN. Appuyez sur la touche INPUT de la télécommande et sélectionnez USB. Vous pourrez alors lire des photos, musique ou vidéos via les menus PHOTO LIST, MUSIC LIST ou MOVIE LIST.

Que faire si l'image tremble ou est déformée en mode PC ?

Vérifiez que la résolution de votre ordinateur est réglée sur 1360x768@60Hz (recommandée). Utilisez ensuite la fonction Config. auto. dans le menu Écran pour ajuster automatiquement la position et la phase. Si le problème persiste, ajustez manuellement Position, Taille et Phase.

Comment régler le volume des écouteurs ?

Branchez vos écouteurs dans la prise H/P à l'arrière du téléviseur. Utilisez les touches VOLUME +/- de la télécommande ou du panneau avant pour régler le niveau. Notez que la sortie audio numérique optique est désactivée lorsque des écouteurs sont branchés.

Le voyant rouge clignote et la télé ne s'allume pas, que faire ?

Assurez-vous que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Appuyez sur l'interrupteur MARCHE/ARRET principal à l'arrière ou sur le côté du téléviseur. Si le problème persiste, débranchez l'appareil pendant 1 minute puis rebranchez-le. En cas d'échec, contactez un service après-vente agréé.

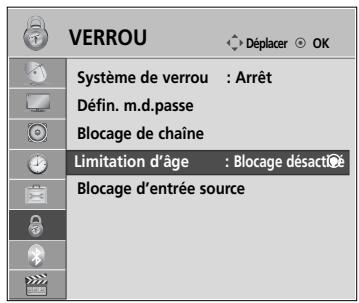

Comment activer le contrôle parental ?

Accédez au menu VERROUILLAGE via la télécommande. Vous devrez définir un mot de passe (le code par défaut est souvent '0000'). Ensuite, vous pouvez bloquer des chaînes, des entrées externes ou activer le contrôle parental en mode numérique. Consultez les pages 144-148 du manuel pour plus de détails.

Où trouver le numéro de série et de modèle ?

Le numéro de série et le numéro de modèle sont inscrits sur une plaque signalétique située à l'arrière du téléviseur. Notez ces informations avant de contacter le service après-vente. Vous pouvez aussi les retrouver sur l'emballage d'origine.

MODE D'EMPLOI 32LH3000 LG

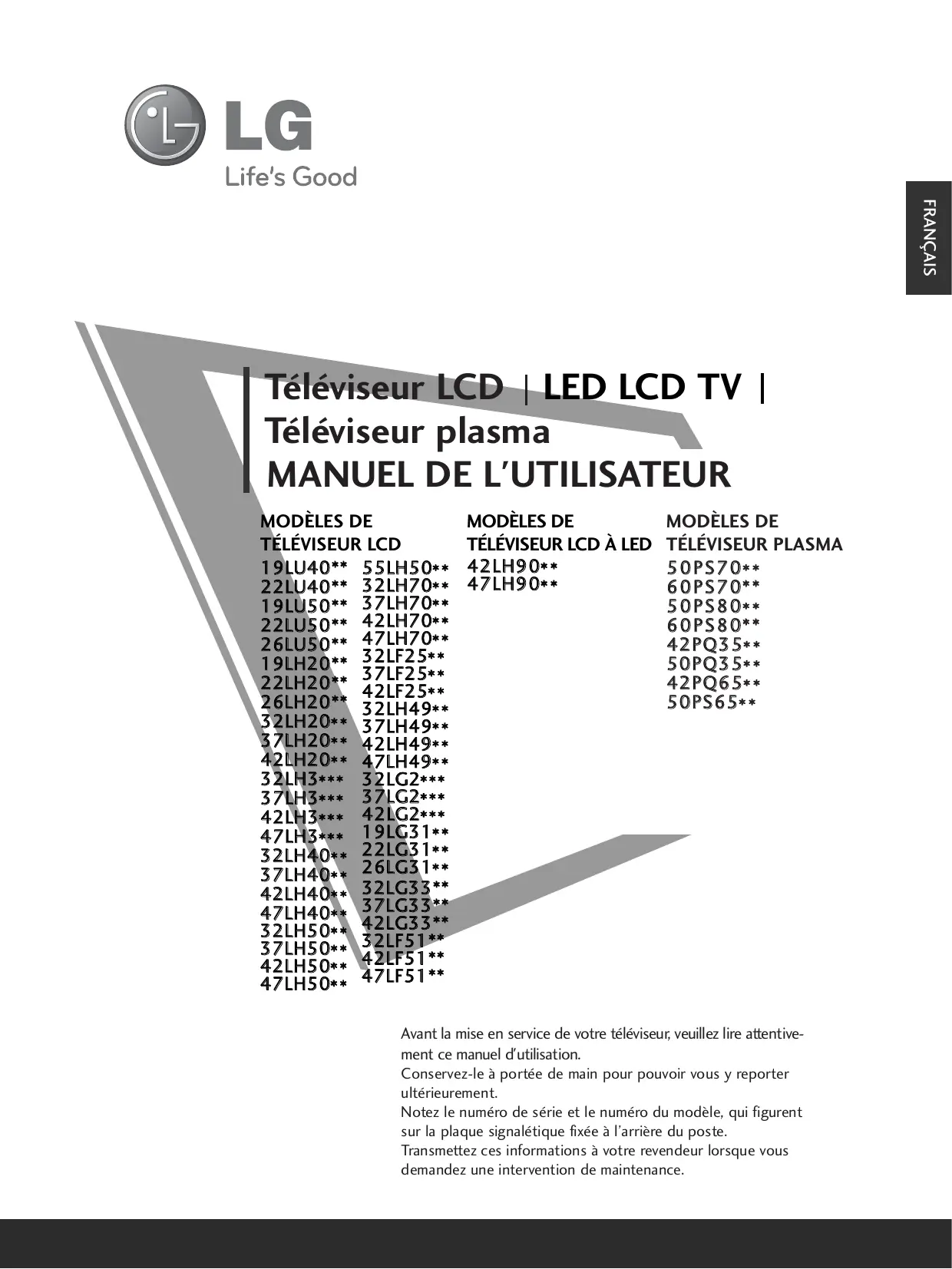

Téléviseur LCD | LED LCD TV | Téléviseur plasma MANUEL DE L'UTILISATEUR

MODELES DETÉLÉVISEUR LCD		MODELES DETÉLÉVISEUR LCD À LED	MODELES DETÉLÉVISEUR PLASMA
19LU40**	55LH50**	42LH90**	50PS70**
22LU40**	32LH70**	47LH90**	60PS70**
19LU50**	37LH70**		50PS80**
22LU50**	42LH70**		60PS80**
26LU50**	47LH70**		42PQ35**
19LH20**	32LF25**		50PQ35**
22LH20**	37LF25**		42PQ65**
26LH20**	42LF25**		50PS65**
32LH20**	32LH49**
32LH20**	37LH49**
37LH20**	42LH49**
42LH20**	47LH49**
32LH3***	32LG2***
37LH3***	37LG2***
42LH3***	42LG2***
47LH3***	19LG31**
32LH40**	22LG31**
37LH40**	26LG31**
42LH40**	32LG33**
47LH40**	37LG33**
32LH50**	42LG33**
37LH50**	32LF51**
42LH50**	42LF51**
47LH50**	47LF51**

Avant la mise en service de votre téléviseur, veuillez lire attentivement ce manuel d'utilisation.

Conservez-le à portée de main pour pouvoir vous y reporter ultérieurement.

Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l'arrière du poste.

Transmettez ces informations à votre revendeur lorsque vous demandez une intervention de maintenance.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.

Utiliser des vis de 12 mm de long (+0,5/-0,5) du côté de l'assemblage.

(uniquement 42/47LH70**)

Côté de l'assemblage (avec entretoise de guidage)

Entretoise de guidage

Côté de l'assemblage (sans entretoise de guidage)

Support de montage mural (à acheter séparément)

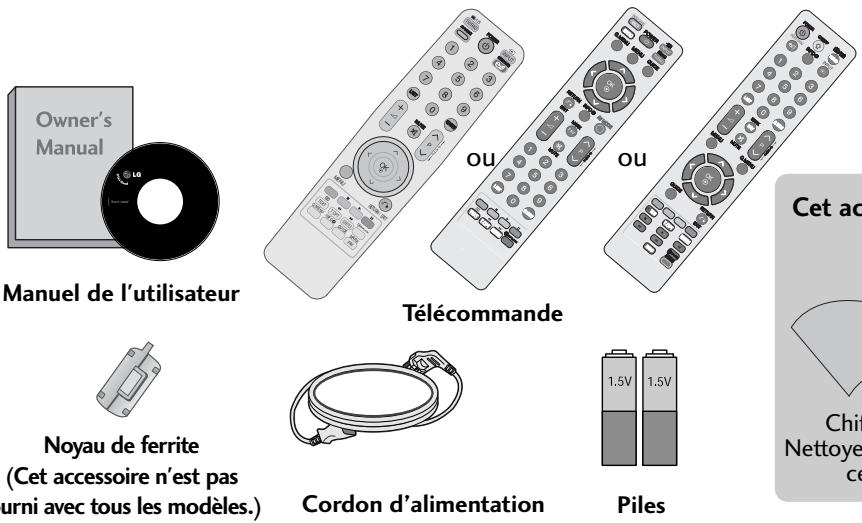

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l'appareil.

L'image peut être différente de celle affichée sur votre téléviseur.

Cet accessoire n'est pas fourni avec tous les modèles.

Chiffon doux Nettoyez l'écran avec ce chiffon.

*Si la surface du téléviseur comporte des traces de doigts ou des taches, nettoyez-la à l'aide du chiffon doux.

Évitez de frotter lorsque vous tentez d'éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

Modèles de TÉLÉVISEUR PLASMA

Support de câbles (Voir page 33)

Capot de protection (Voir page 34)

Boulons pour l'assemblage du socle (50PS70**/50PS80**/42/50PQ35**/42PQ65**/50PS65** uniquement) (Voir page 26)

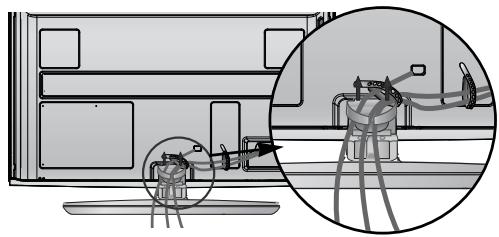

Dispositif de rangement des câbles (uniquement 50/60PS70**, 50/60PS80**) (Voir page .33)

Modèles de TÉLÉVISEUR LCD / MODÈLES DE TÉLÉVISEUR LCD À LED

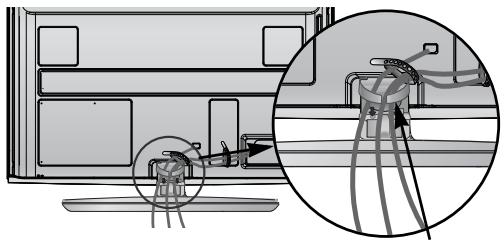

Dispositif de rangement des câbles (32/37/42/47LH70** uniquement) (Voir page 33)

Capot arrière du socle (32/37/42/47LH70** uniquement) (Voir page 31)

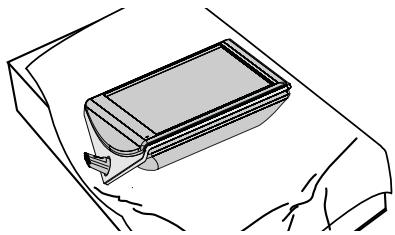

Support de câbles (19/22LU40**, 19/22/26LU50** uniquement) (Voir page 32)

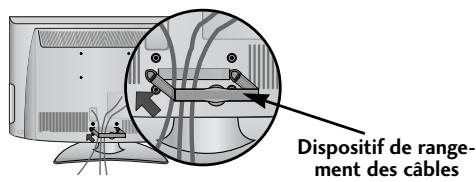

Dispositif de rangement des câbles (19/22LH20**, 19/22LG31** uniquement) (Voir page 32)

1-vis (26LG31**, 26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26/32/37/42LH20**, 32/37/42LH3***, 32/37/42LH40**, 32/37/42LH49**, 32/37/42LH50**, 32/37LH70**, 42LH90** 32/42LF51** uniquement) (Voir page 30)

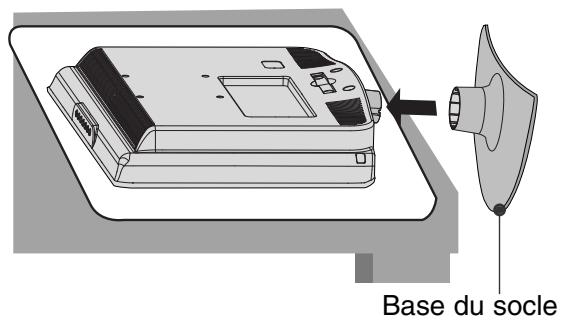

Boulons pour l'assemblage du socle

(26LG31**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 32/42LF51**, uniquement)

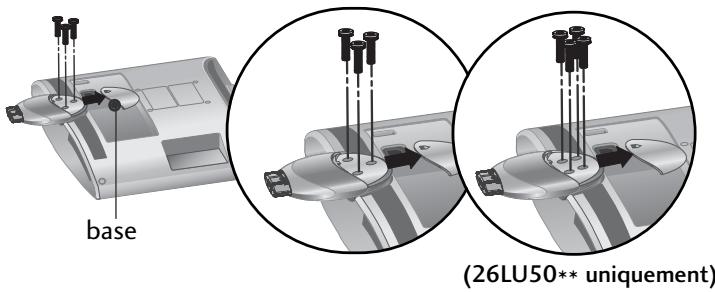

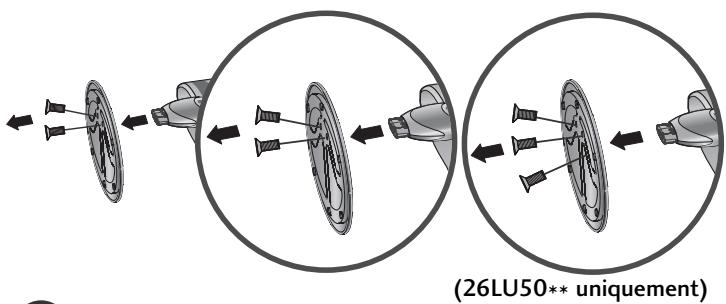

x 2 (19/22LU50** uniquement) x 3 (26LU50** uniquement)

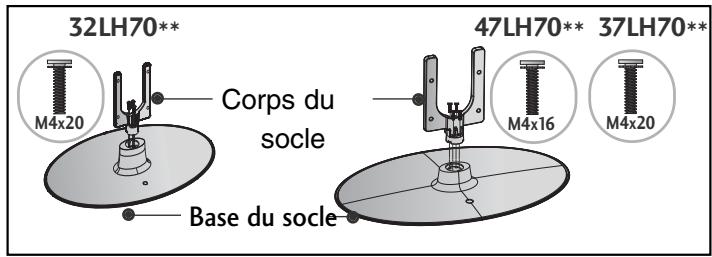

(32LH70** uniquement)

(37LH70** uniquement)

(47LH70** uniquement)

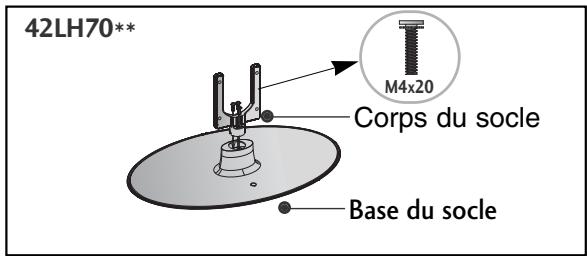

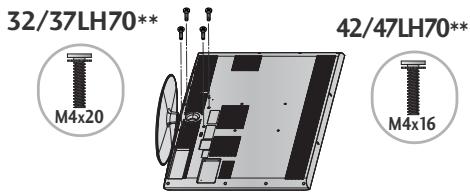

M4x20 x 3 M4x16 x 4 (42LH70** uniquement)

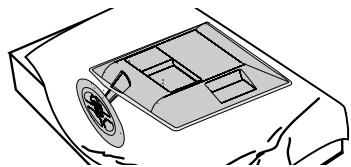

(19/22LU40** uniquement)

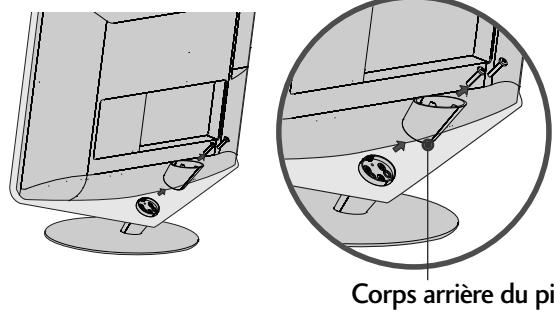

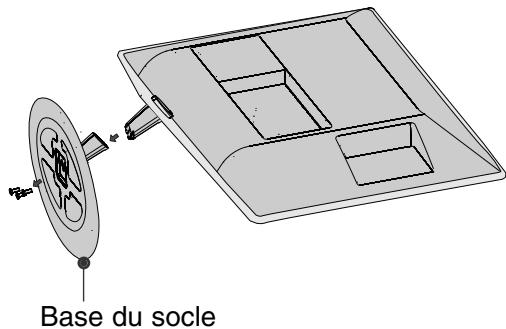

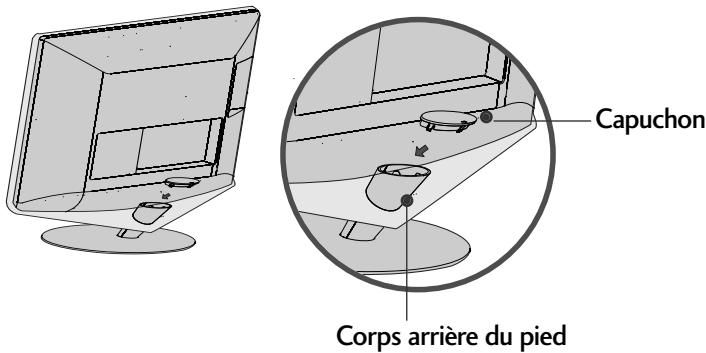

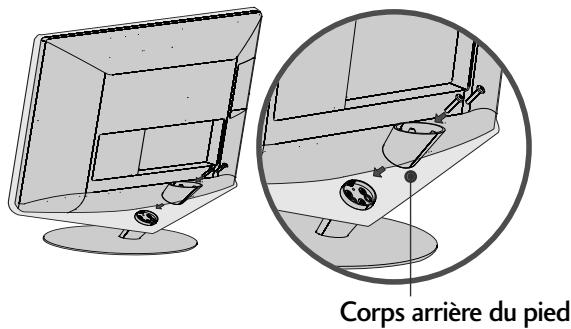

Corps arrière du pied Capuchon 9/22LU40** uniquement (Voir page 28)

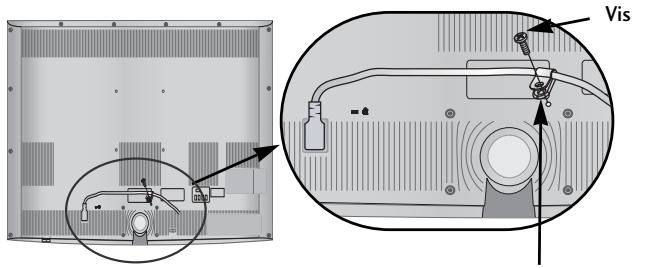

Support de protection et vis pour le cordon d'alimentation (32/37/42/47LH70** uniquement) (Voir page 33)

Câble d'extension USB (32/37/42/47LH70** uniquement) Veillez à utiliser le câble d'extension USB fourni, spécialement conçu pour cet usage.

TABLE DES MATIÈRES

ACCESSOIRES.... 1

PRÉPARATION

COMMANDES DU PANNEAU AVANT ..... 4

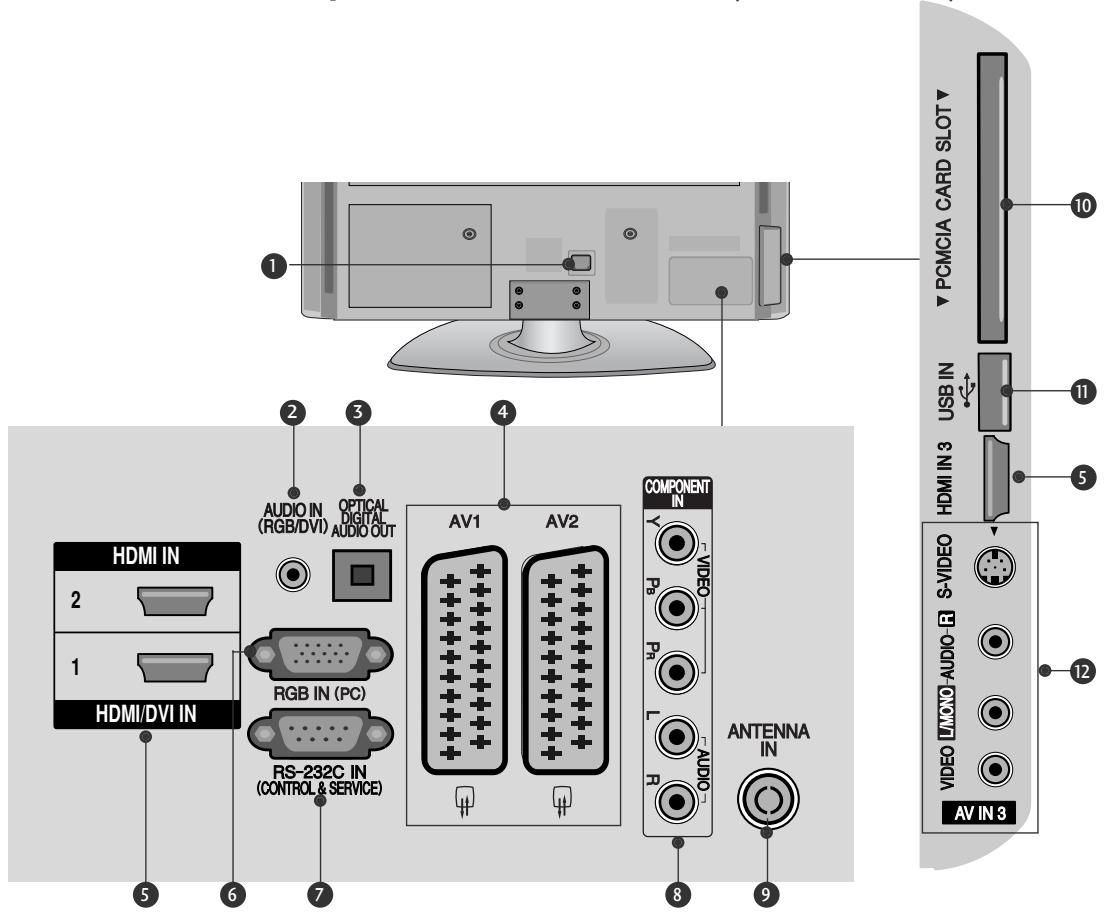

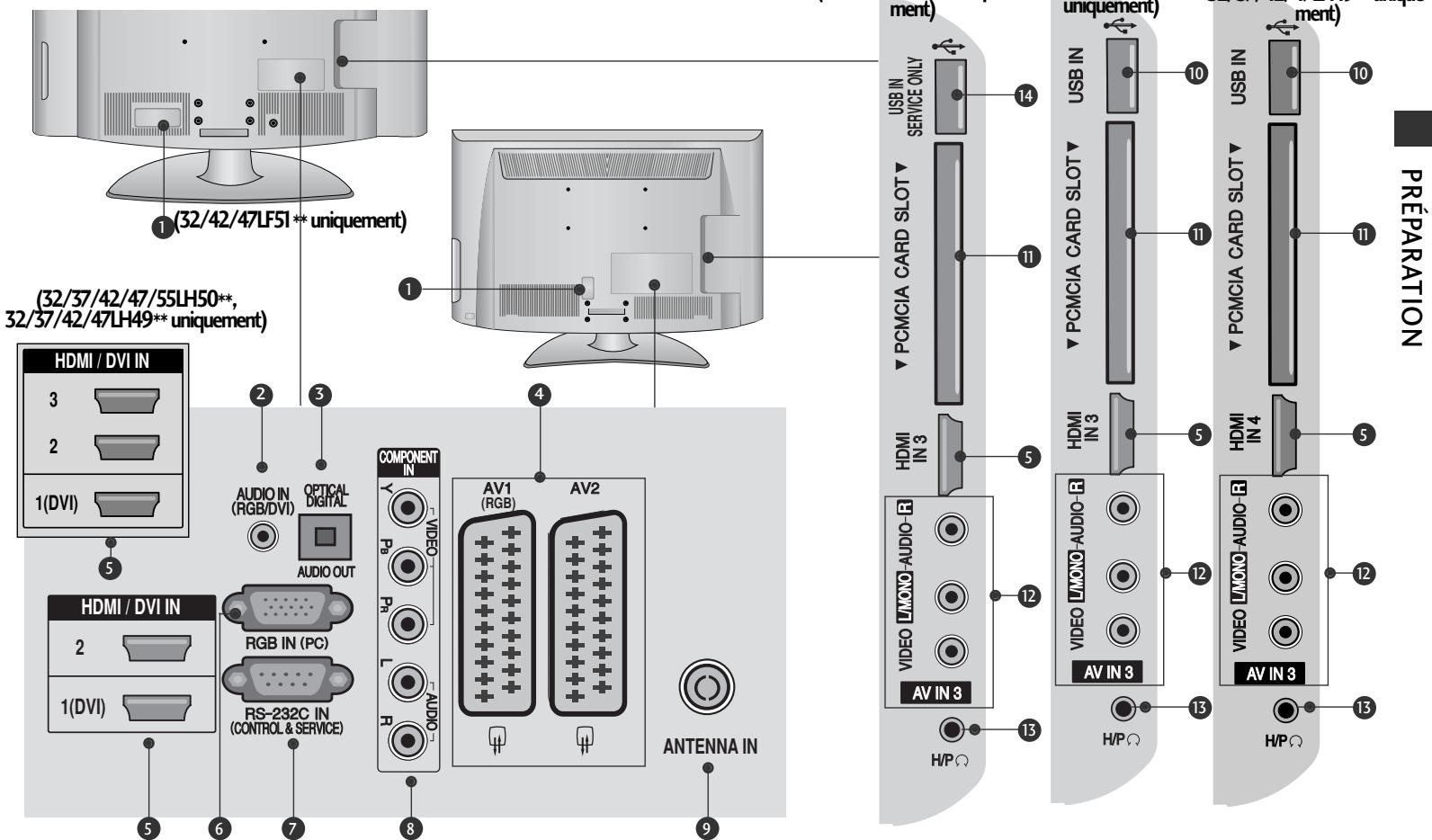

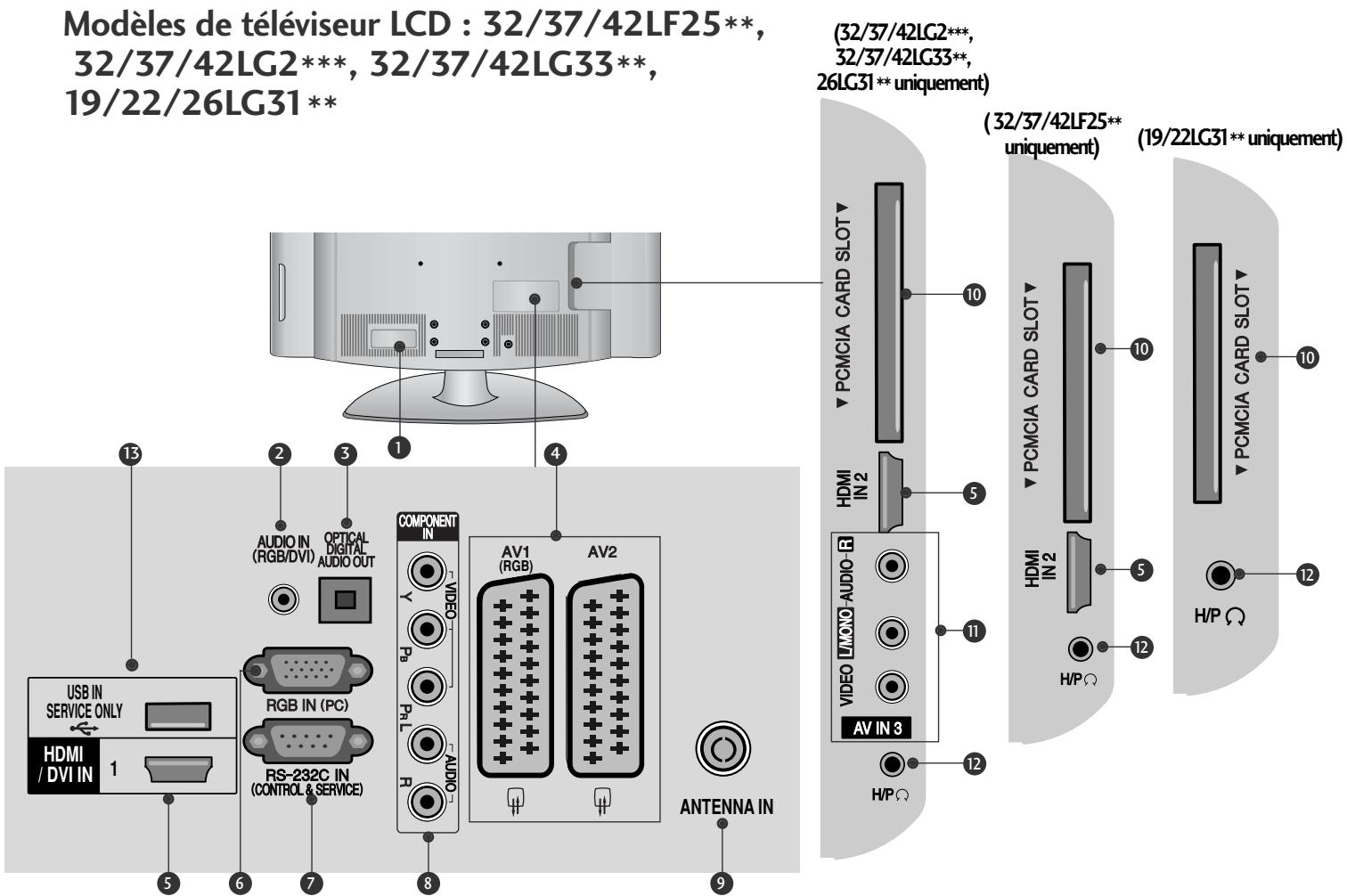

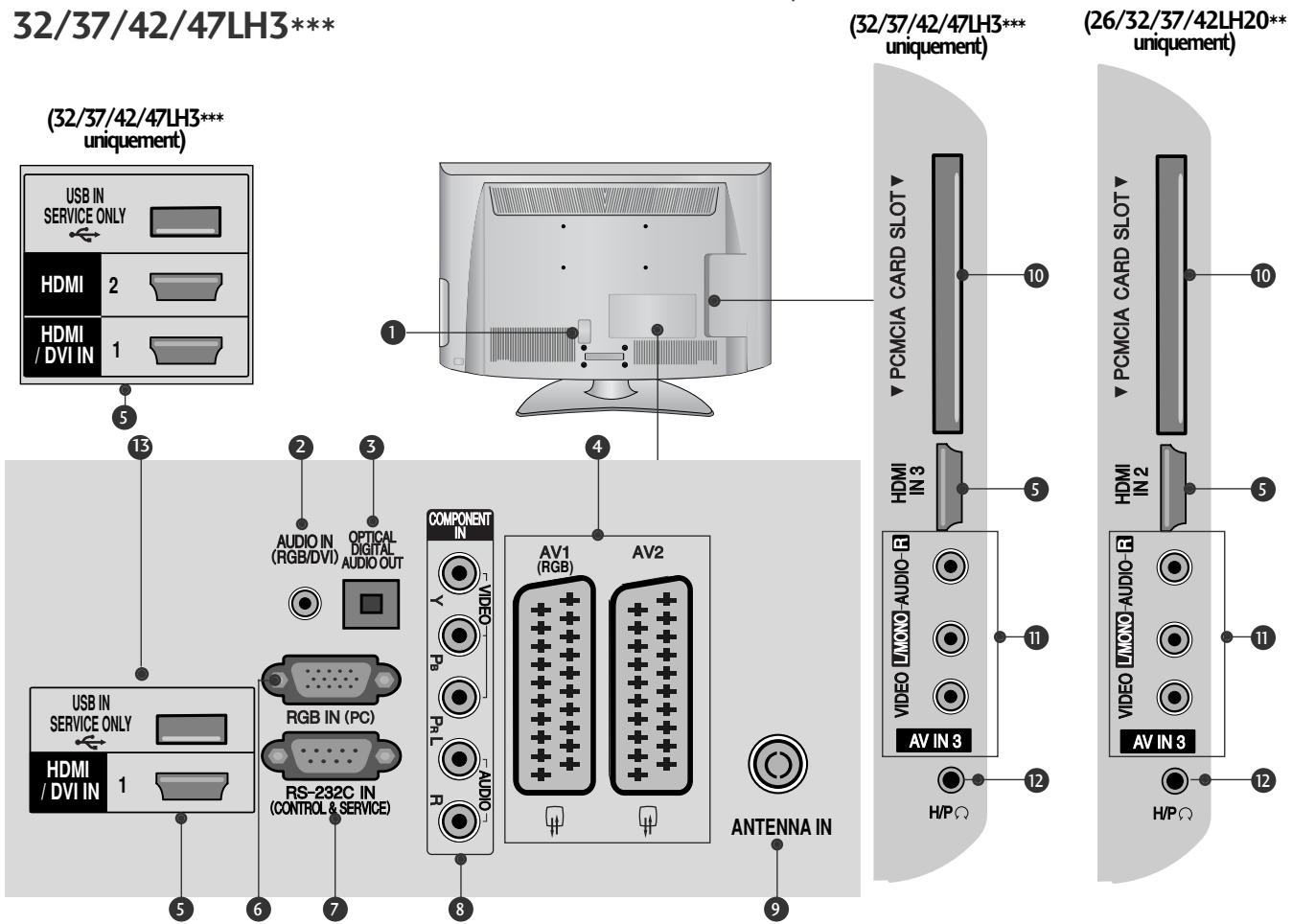

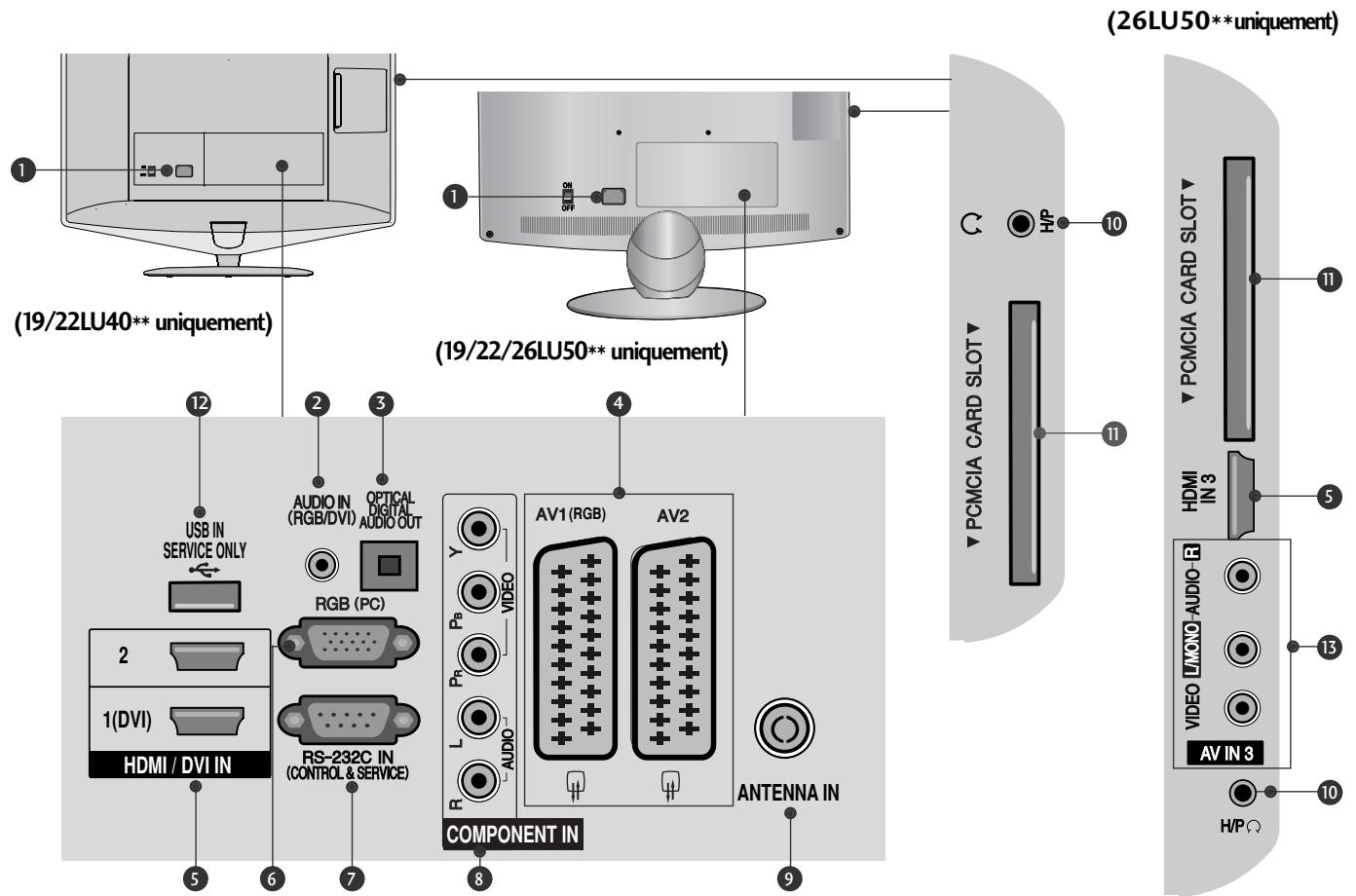

PRÉSENTATION DU PANNEAU ARRIÈRE.....16

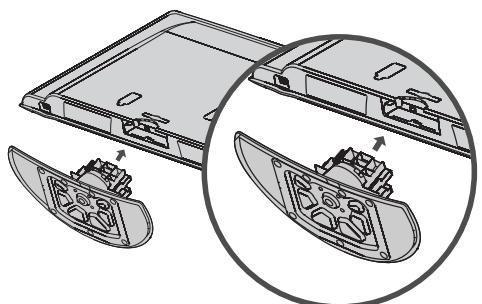

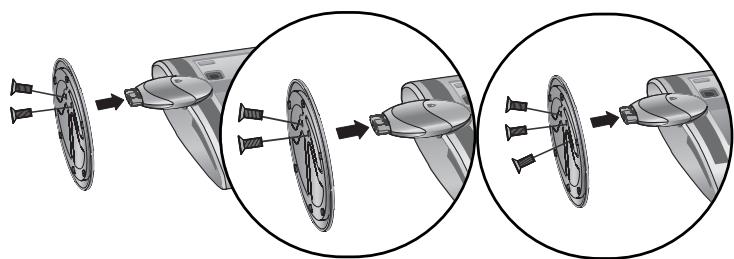

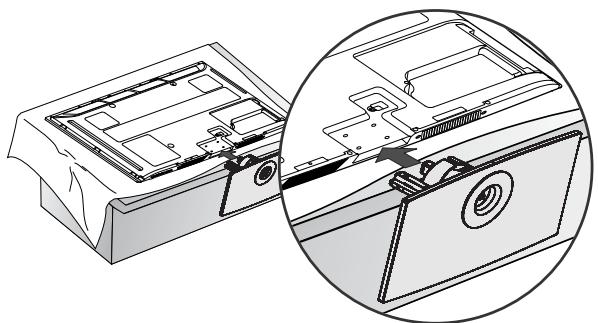

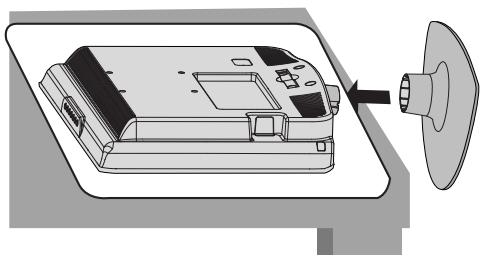

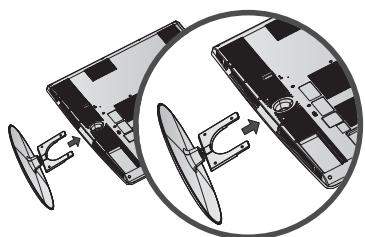

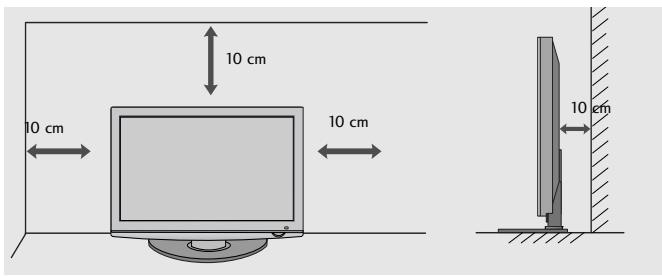

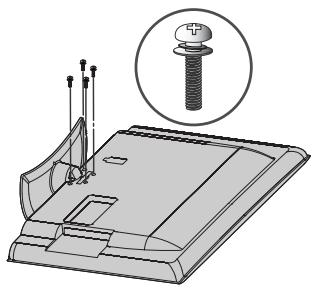

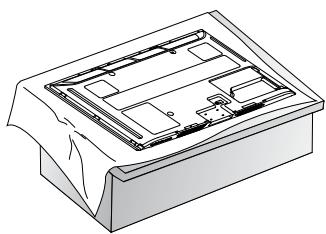

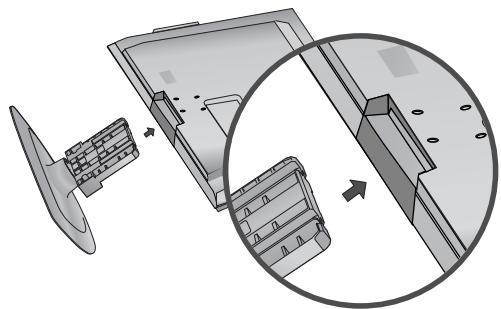

INSTALLATION DU SOCLE 25

Démontage du socle ..... 29

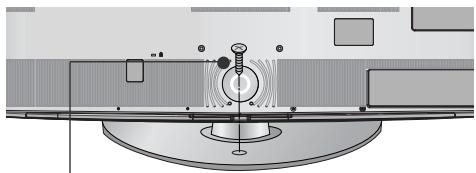

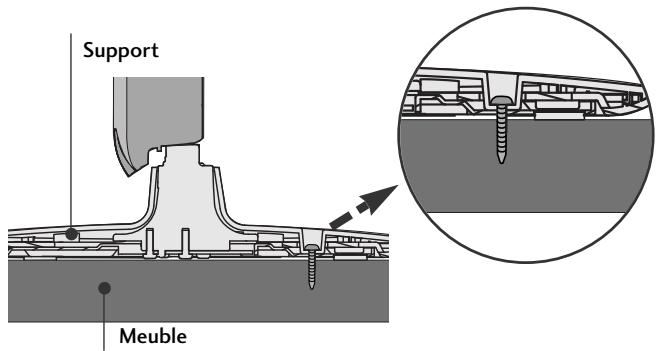

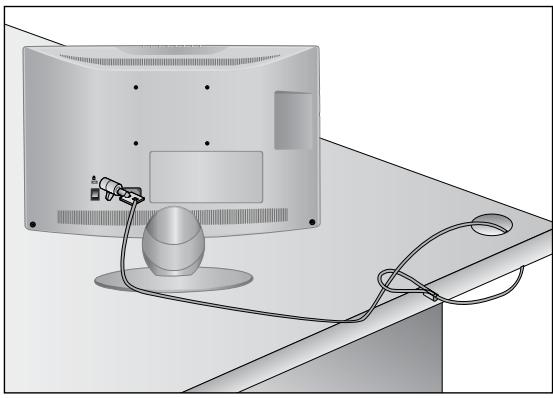

RATTACHER LA TV À UN MEUBLE....30

Installation du socle .... 30

Positionnement de al'écran .... 30

Système de sécurité Kensington ..... 30

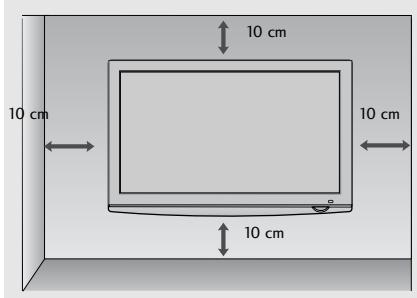

Précautions d'installation 31

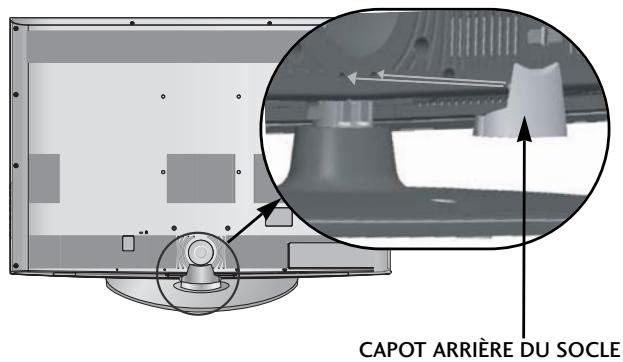

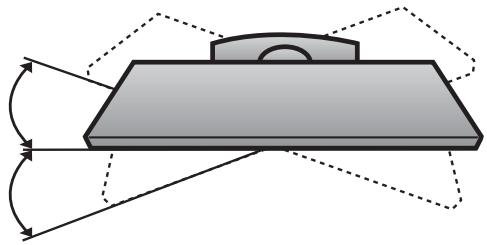

SOCLE PIVOTANT .... 31

Utilisation du capot arrière du support ..... 31

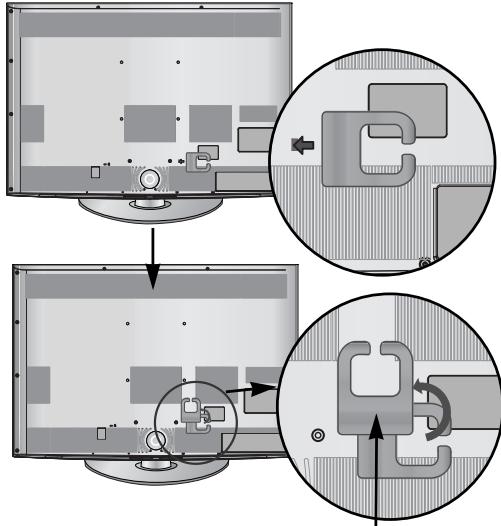

SUPPORT ARRIÈRE POUR LE RANGEMENT DES CÂBLES.... 32

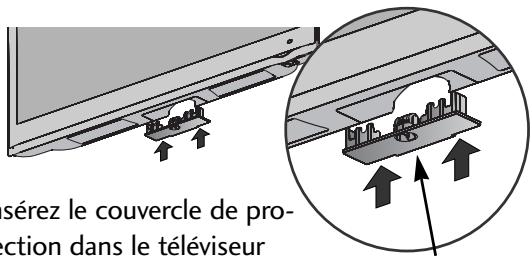

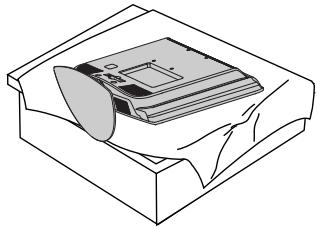

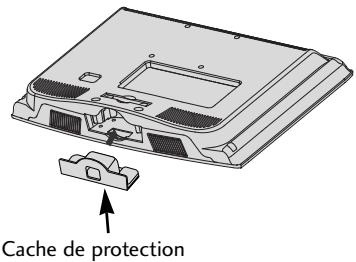

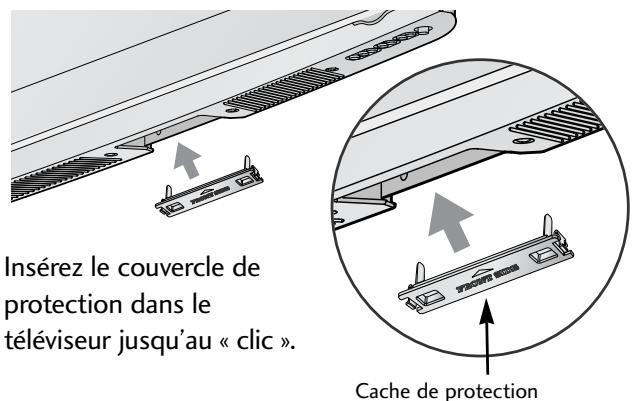

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED (Sauf 19/22LU40**, 19/22/26LU50**). ..... 34

Montage au mur : Installation horizontale .... 35

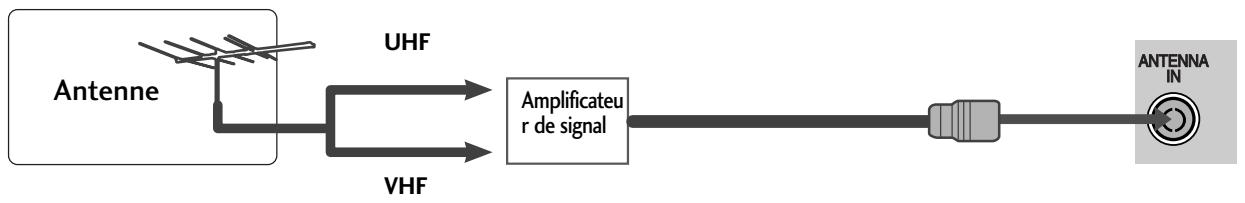

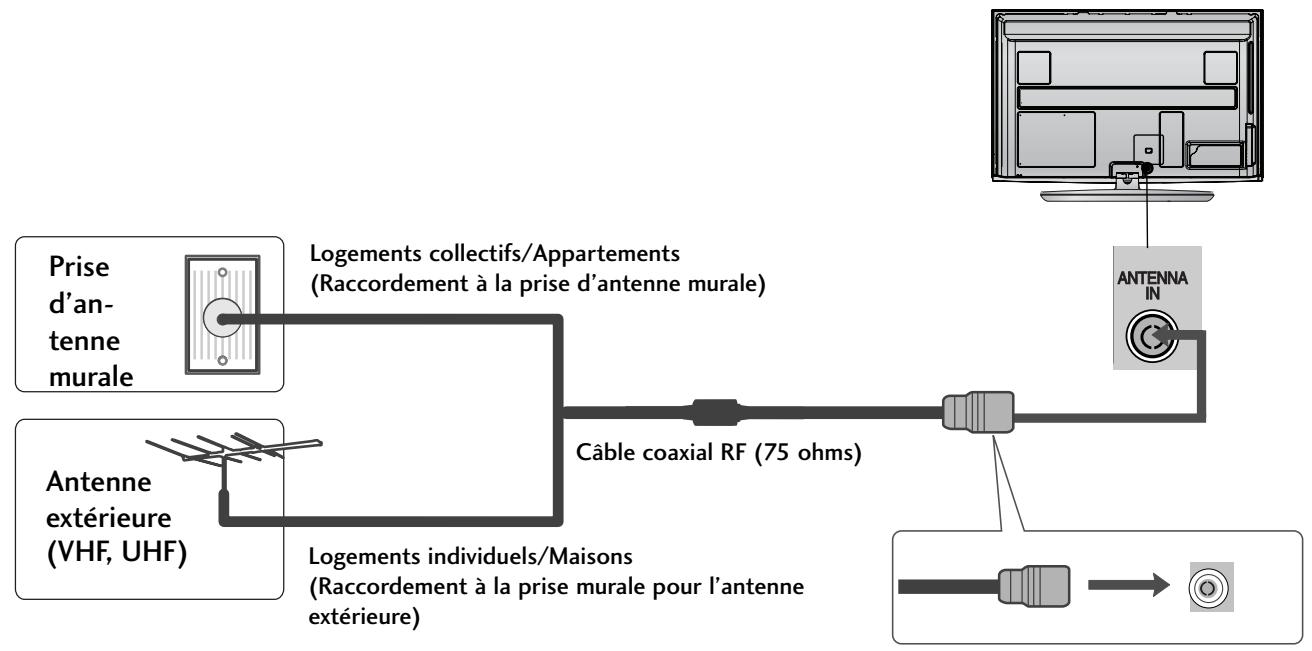

Raccordement à une antenne .... 36

CONFIGURATION D'UN APPAREIL EXTERNE

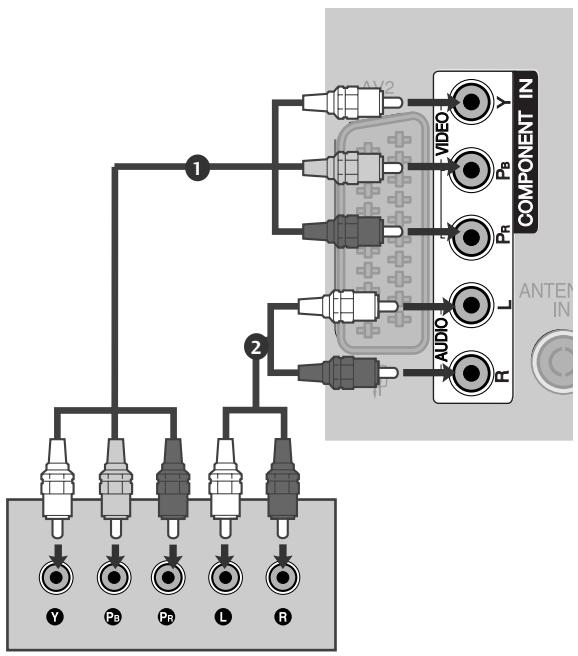

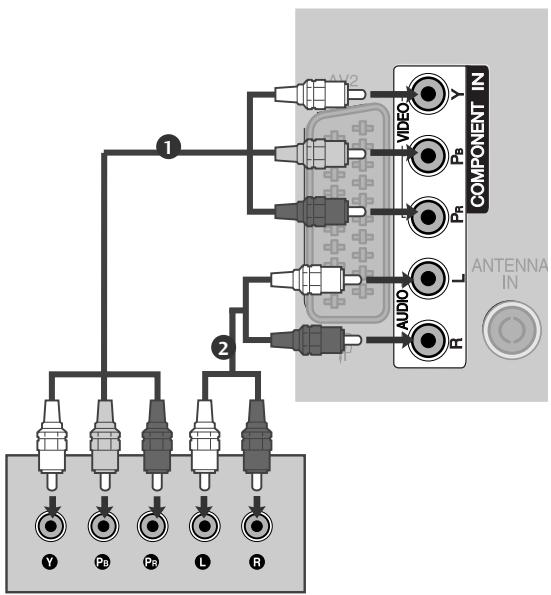

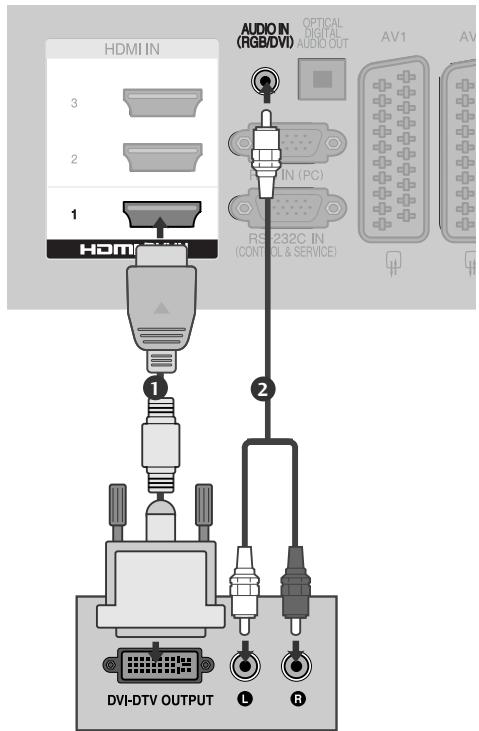

CONFIGURATION DU RÉCEPTEUR HD..... 37

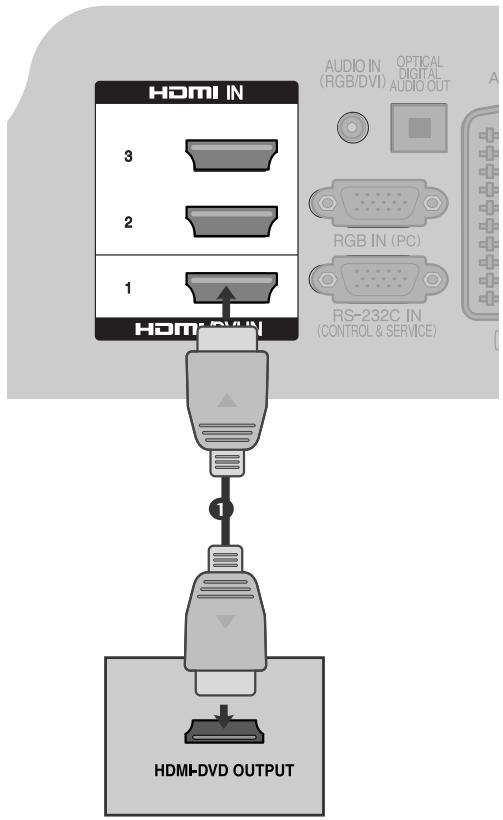

CONFIGURATION D'UN LECTEUR DVD ..... 39

CONFIGURATION D'UN MAGNÉTOSCOPE .. 42

INSERTION DU MODULE CI.... 44

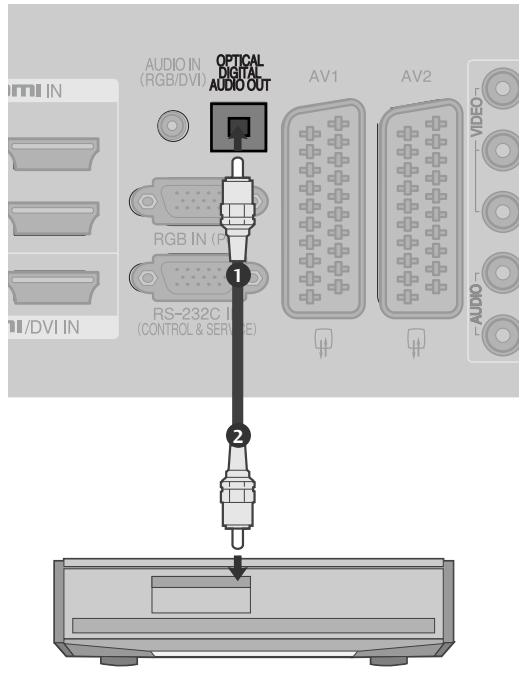

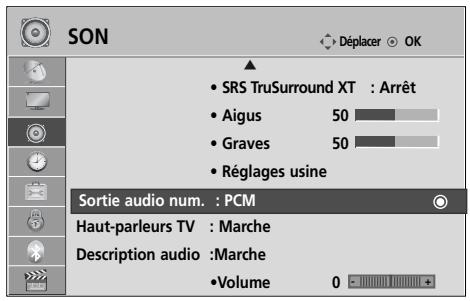

CONFIGURATION DE LA SORTIE AUDIONUMÉRIQUE.... 45

CONFIGURATION DES ÉCOUTEURS..... 45

CONFIGURATION D'UNE AUTRE SOURCE AUDIO/VIDÉO 46

CONFIGURATION DE L'ENTRÉE USB ..... 47

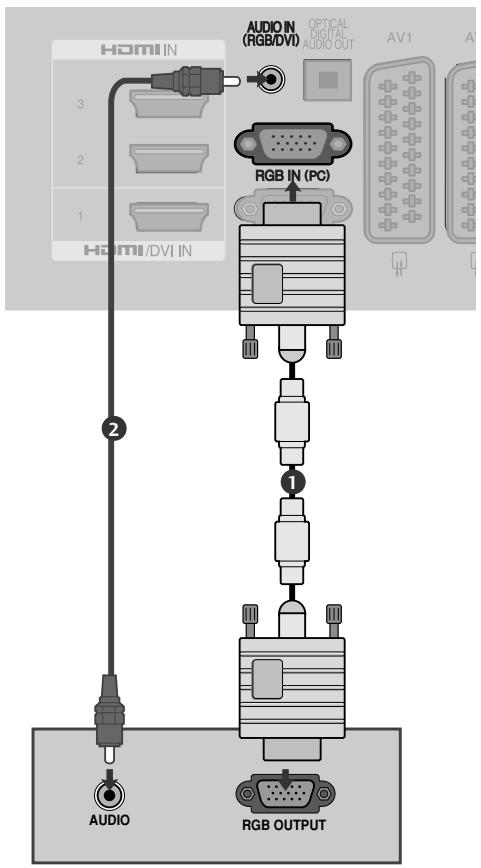

CONFIGURATION D'UN PC.... 48

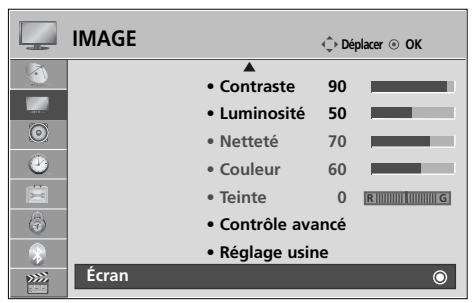

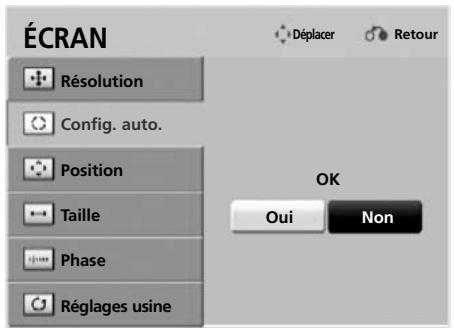

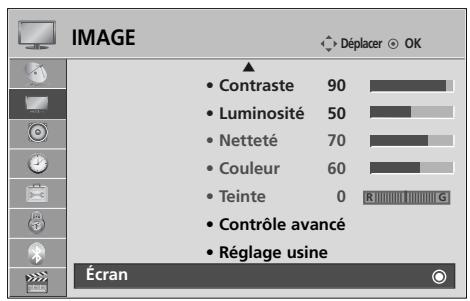

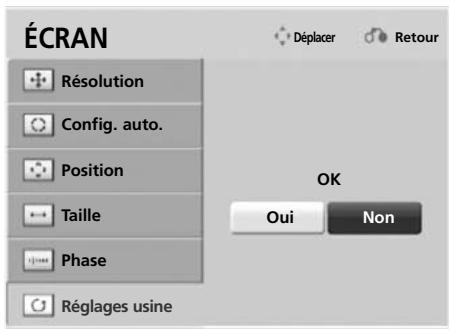

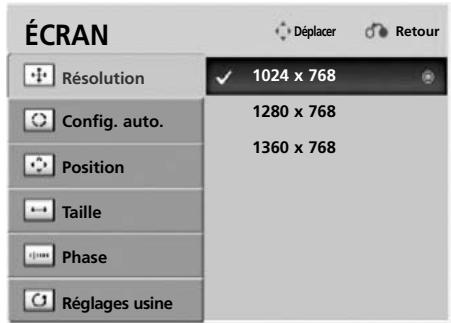

-Configuration de l'écran pour le mode PC.... 52

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

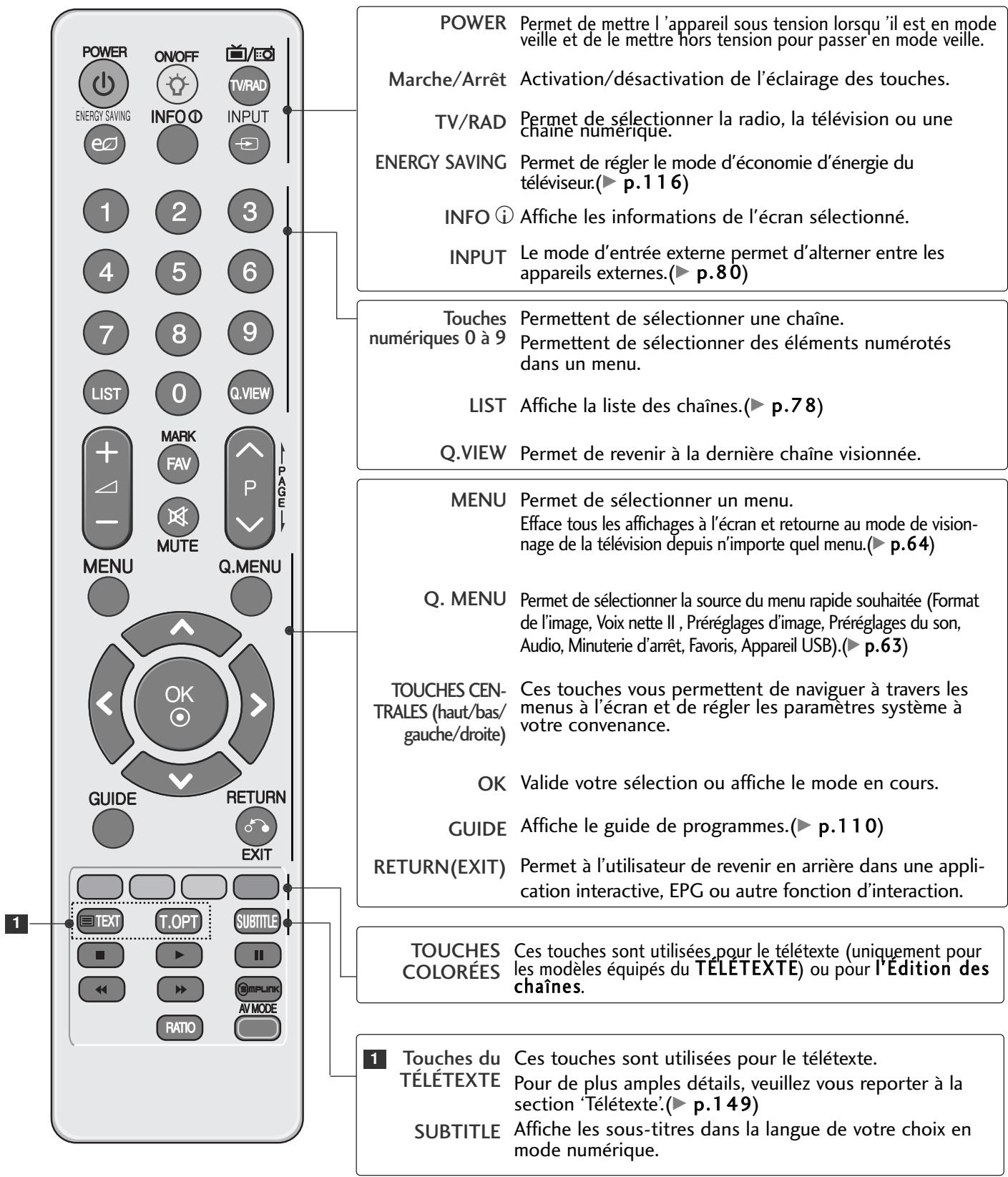

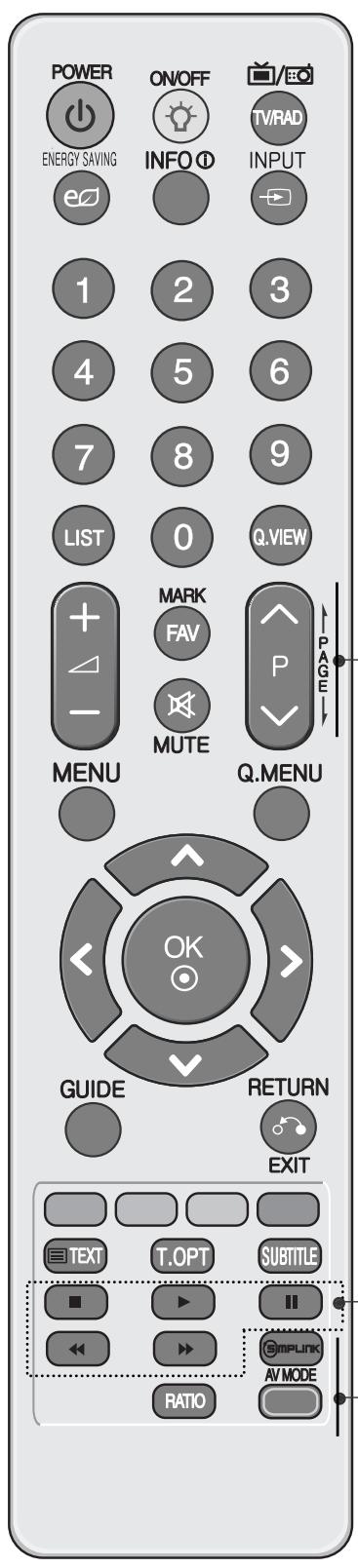

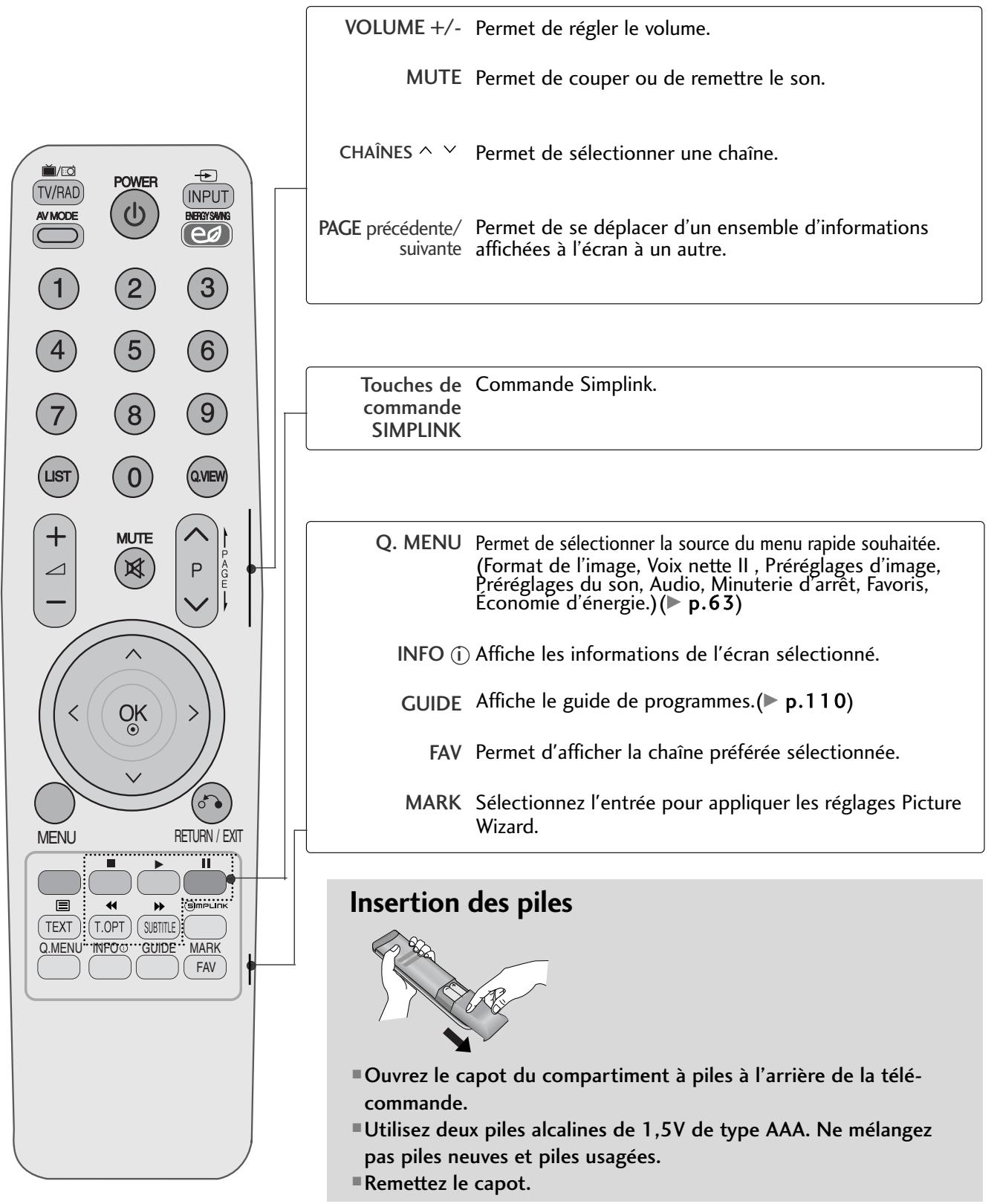

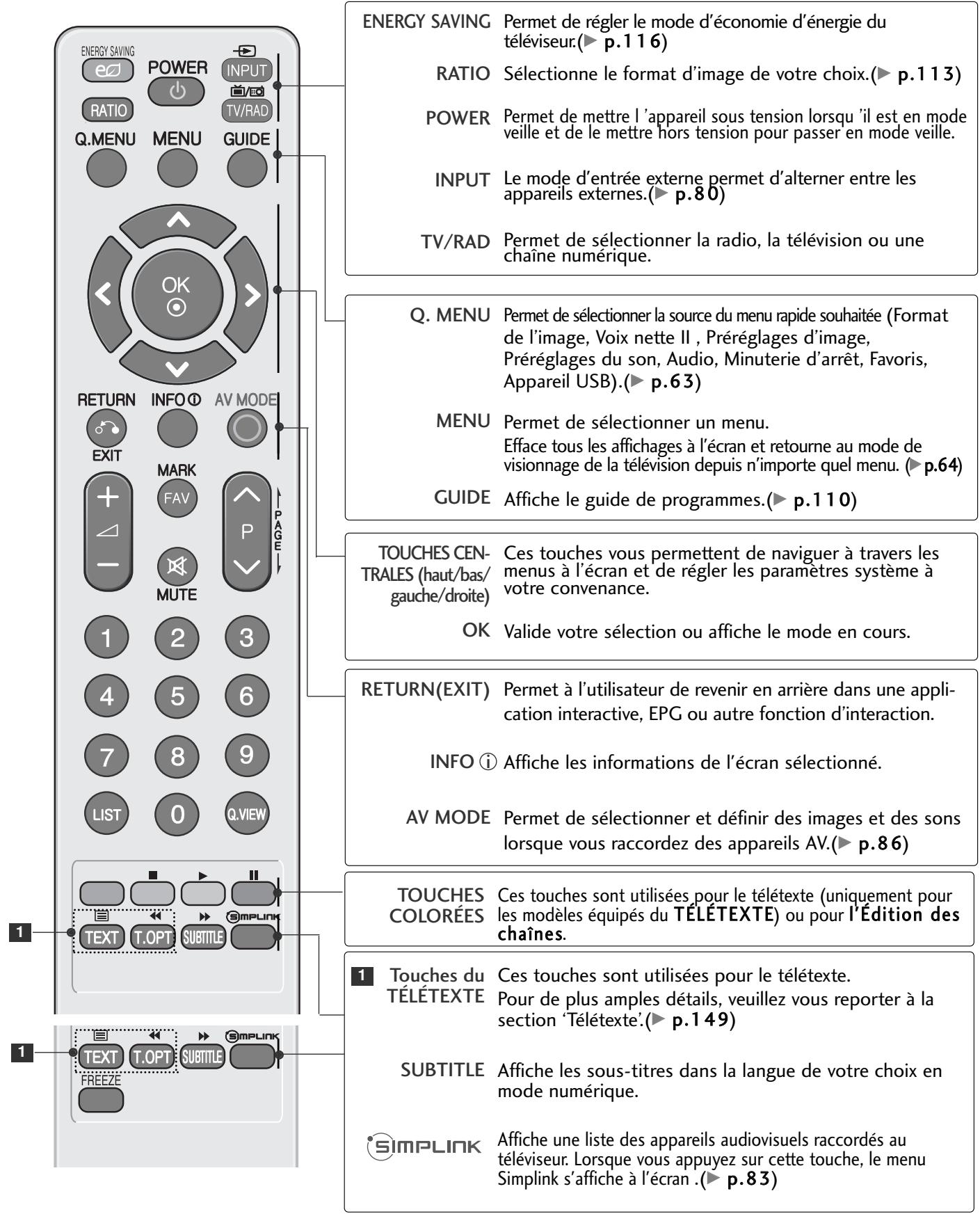

Fonctions des touches de la télécommande .. 56

Mise sous tension du téléviseur.... 62

SÉLECTION DES CHAÎNES 62

RÉGLAGE DU VOLUME 62

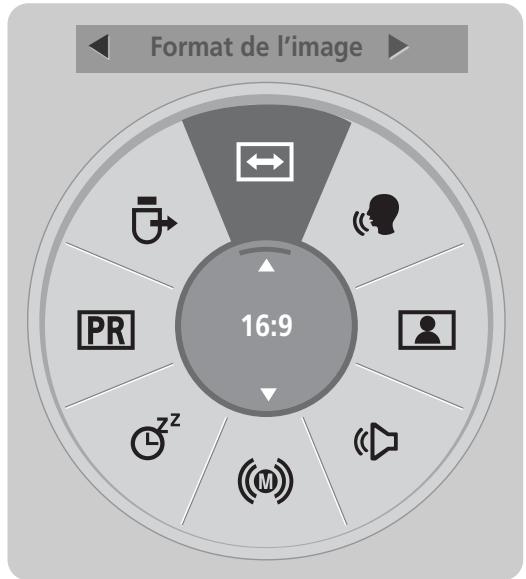

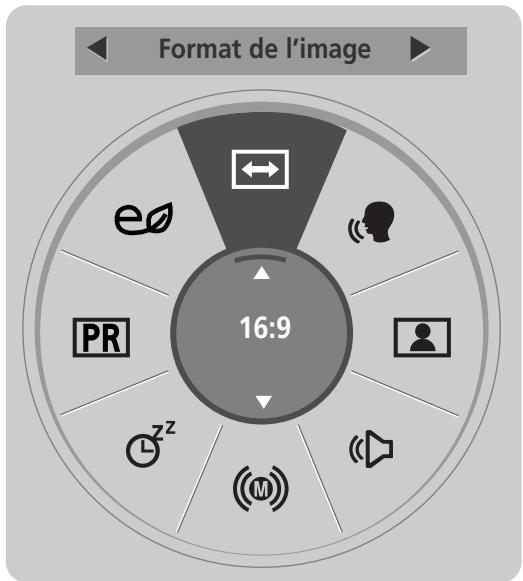

MENU RAPIDE 63

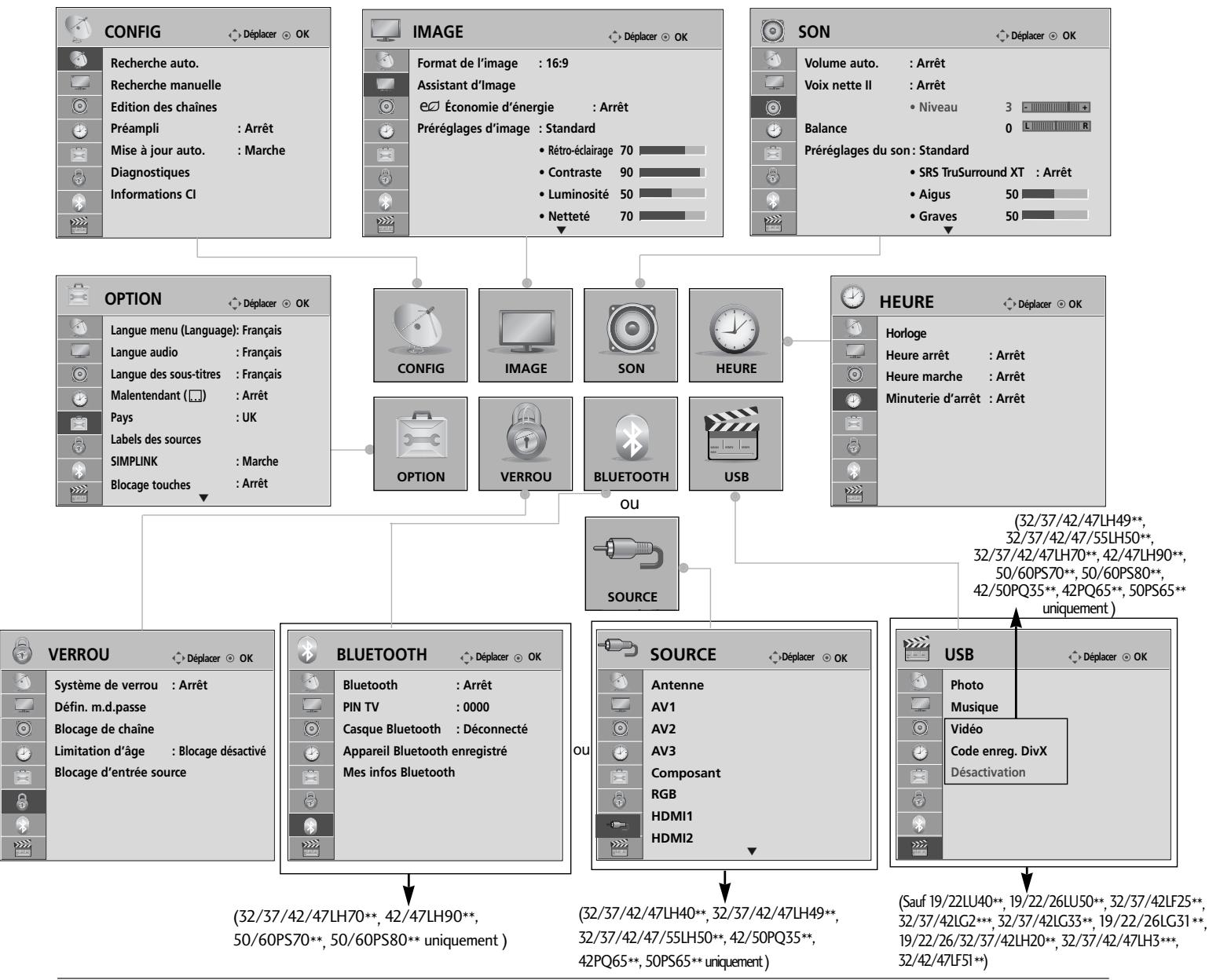

SÉLECTION ET RÉGLAGE DES MENUS À L'ÉCRAN . . . 64

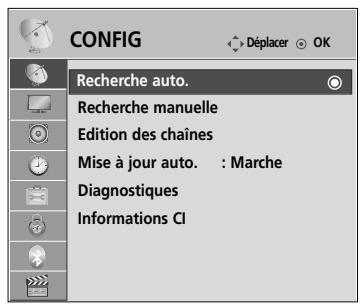

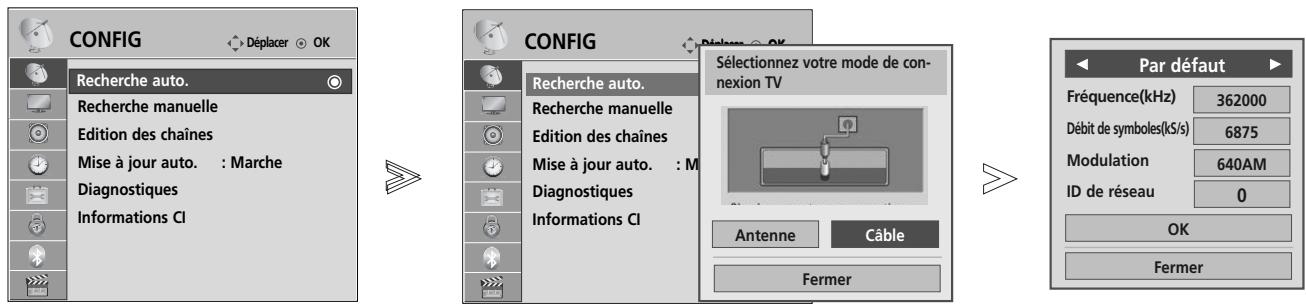

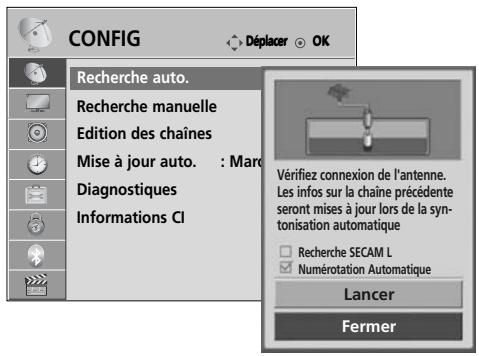

Mémorisation des chaînes 65

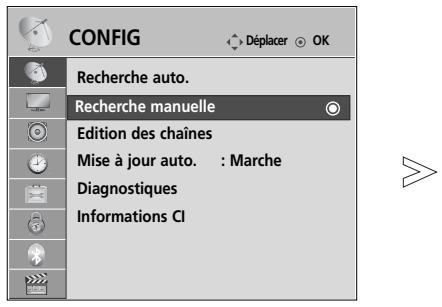

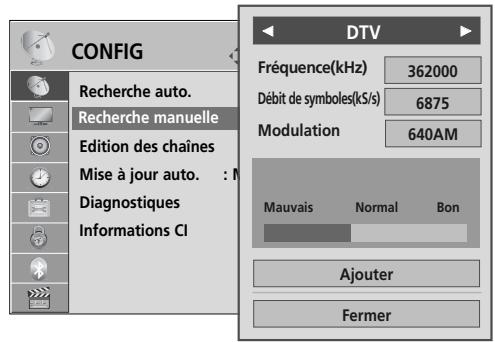

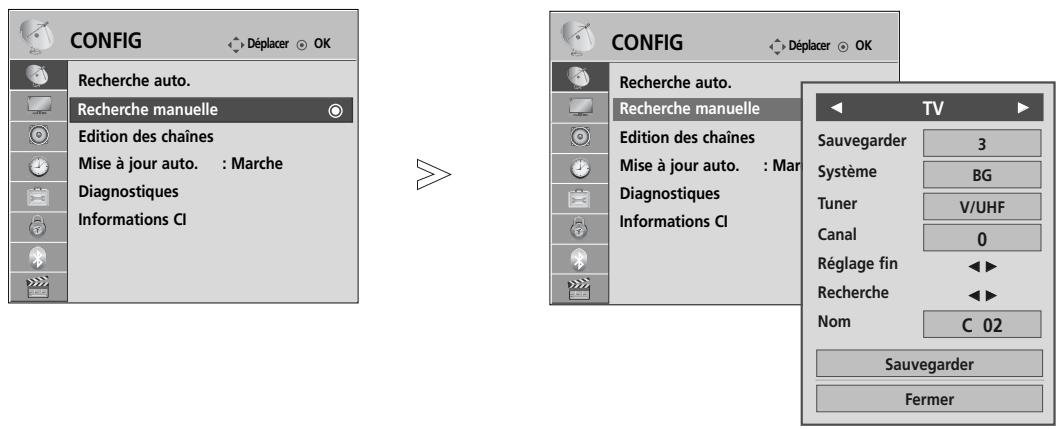

RECHERCHE MANUELLE (EN MODE NUMÉRIQUE)... 68

RECHERCHE MANUELLE (EN MODE ANALOGIQUE)... 70

EDITION DES CHAÎNES 72

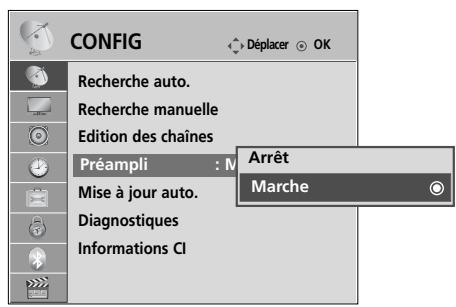

Préampli(EN MODE NUMÉRIQUE)....74

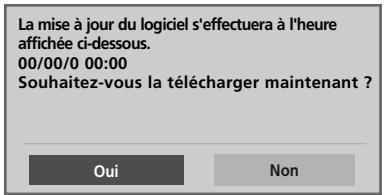

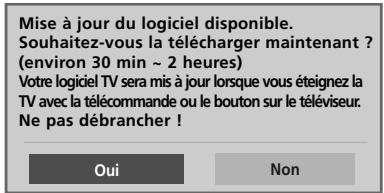

MISE À JOUR LOGICIELLE.... 75

DIAGNOSTICS 76

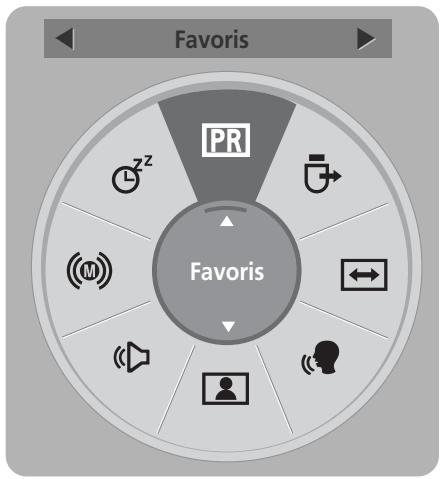

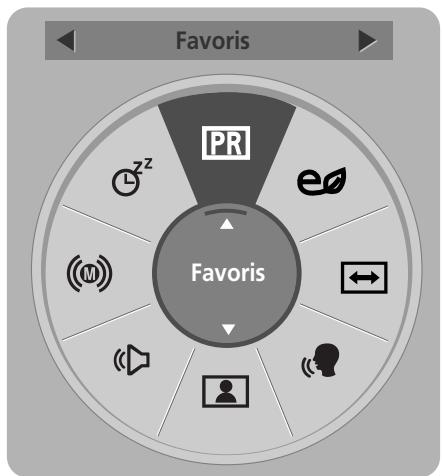

configuration des chaînes préférées ..... 79

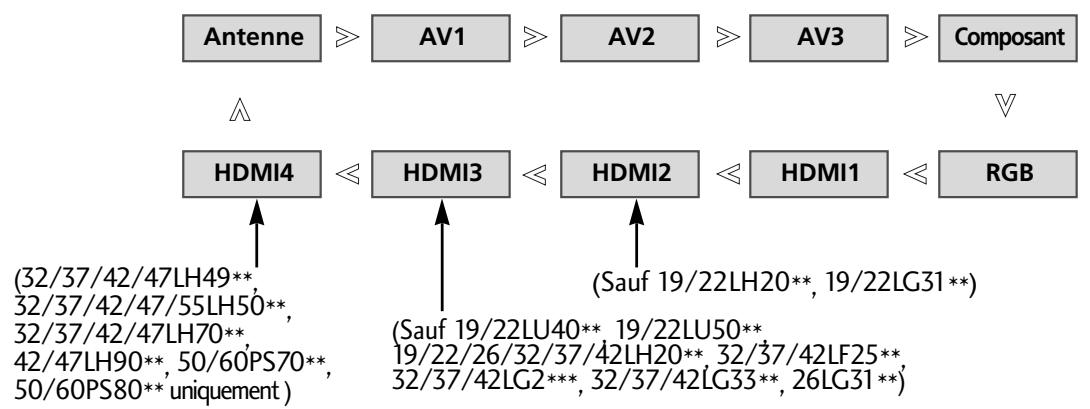

LISTE DES ENTRÉES.... 80

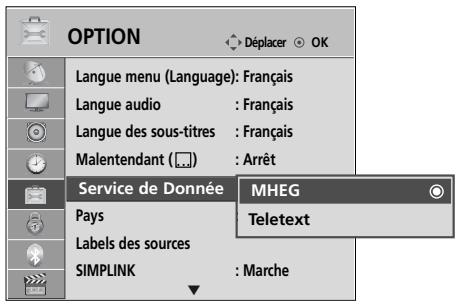

SERVICE DE DONNEES 81

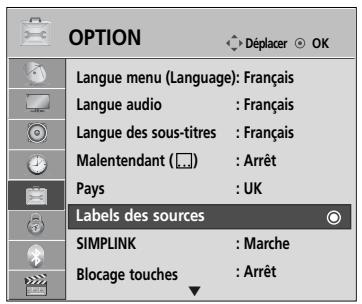

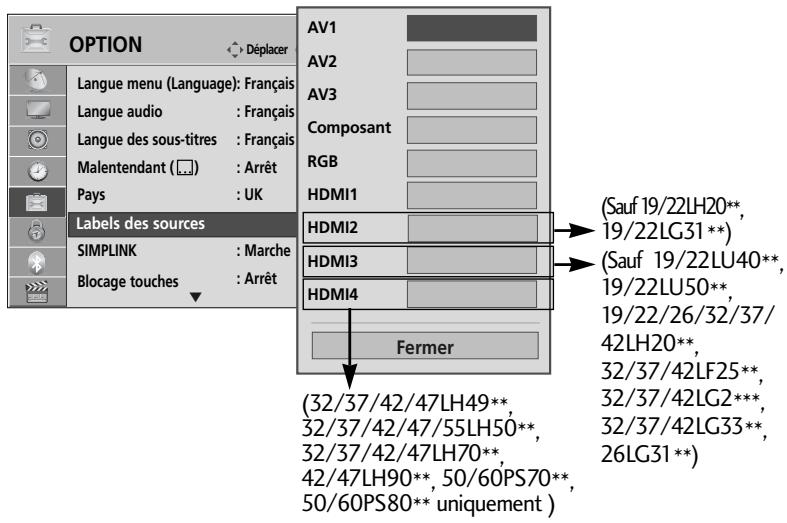

LIBELLÉ DES ENTRÉES 81

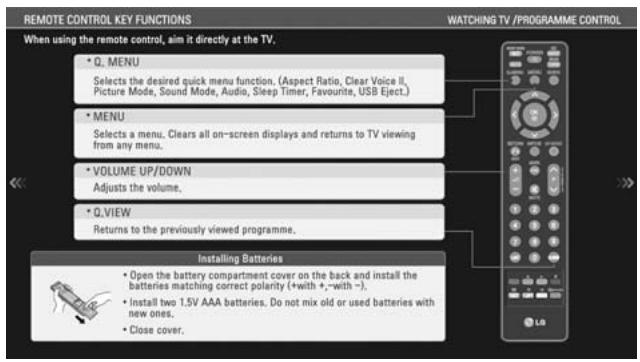

MANUEL SIMPLIFIÉ 82

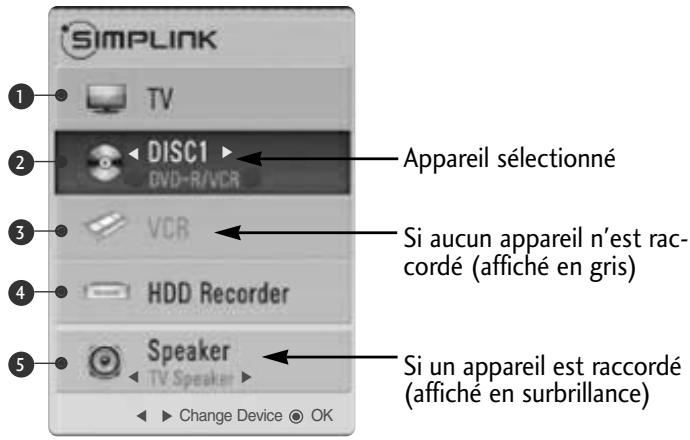

SIMPLINK 83

MODE AV 86

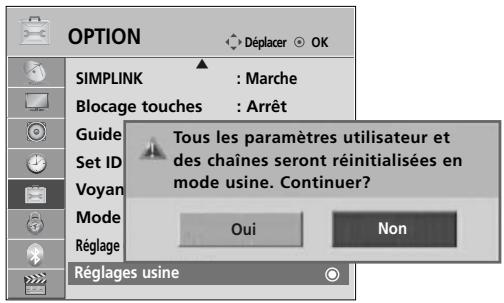

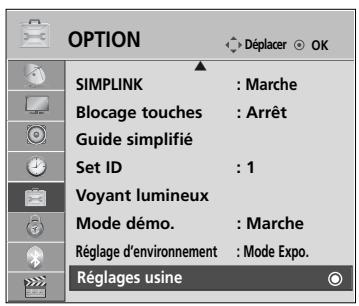

Réinitialisation (Retour aux réglages d'usine) .. 87

UTILISATION DE BLUETOOTH

Précautions lors de l'utilisation de Bluetooth.. 88

PARAMÉTRAGE DE BLUETOOTH 89

DÉFINIR LE CODE PIN DU TÉLÉVISEUR ..... 90

CASQUE BLUETOOTH

- Connexion d'un nouveau casque Bluetooth. 91

- Connexion à un casque Bluetooth déjà enregistré .... 91

- Déconnexion du casque Bluetooth pendant l'utilisation . 92

- Demande de connexion du casque Bluetooth au téléviseur....92

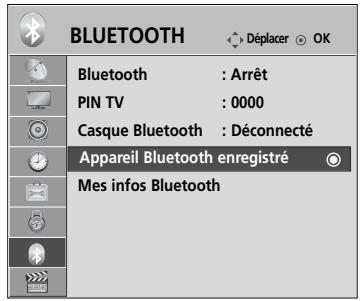

GESTION D'UN APPAREIL BLUETOOTH

ENREGISTRÉ.... 93

MES INFORMATIONS BLUETOOTH ..... 94

RÉCEPTION DE PHOTOS VIA UN APPAREIL BLUETOOTH

EXTERNE 95

ÉCOUTE DE MUSIQUE À PARTIR D'UN APPAREIL

BLUETOOTH EXTERNE....95

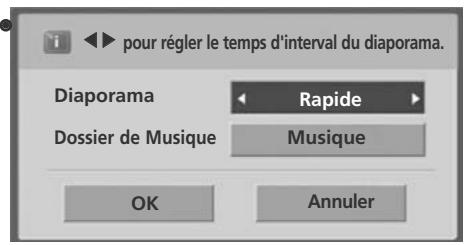

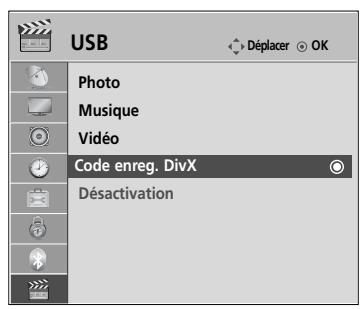

POUR UTILISER UN PÉRIPHÉRIQUE USB

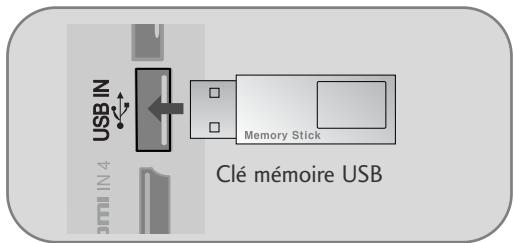

Raccordement d'un périphérique USB ..... 96

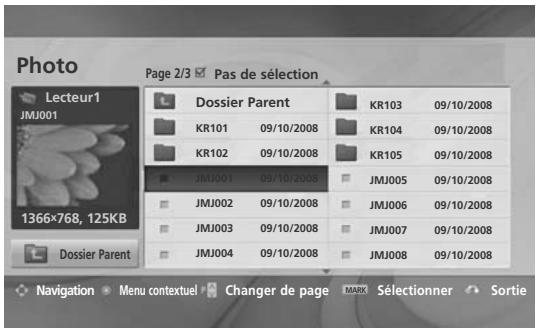

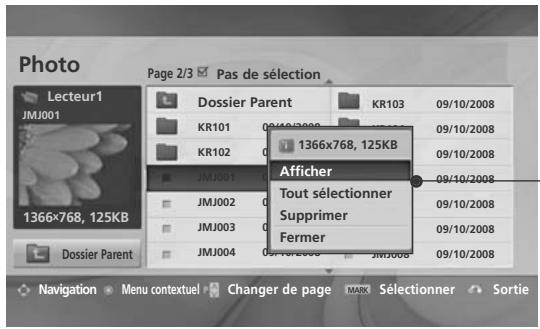

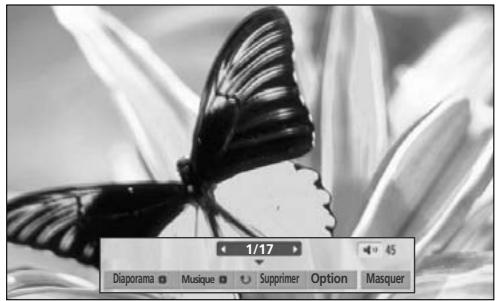

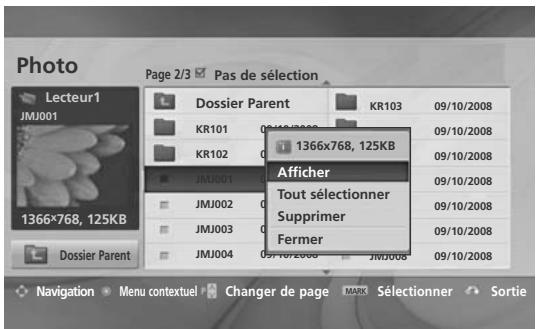

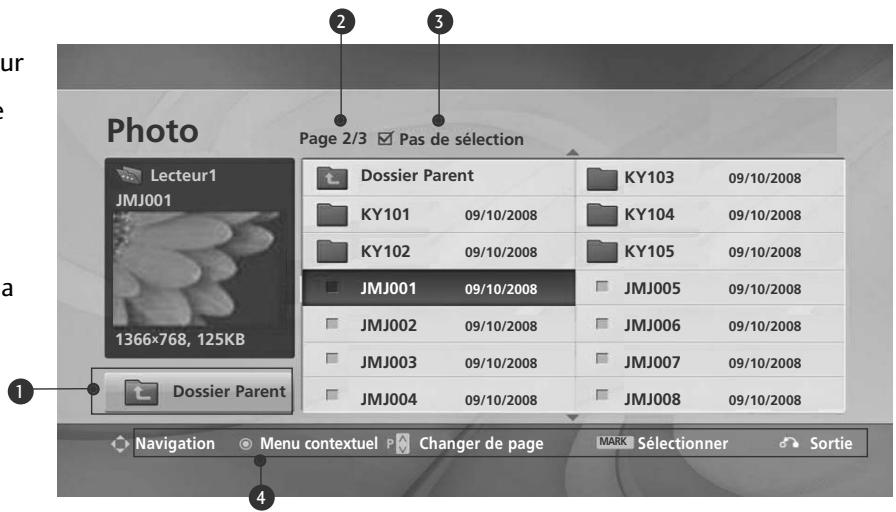

LISTE DES PHOTOS.... 97

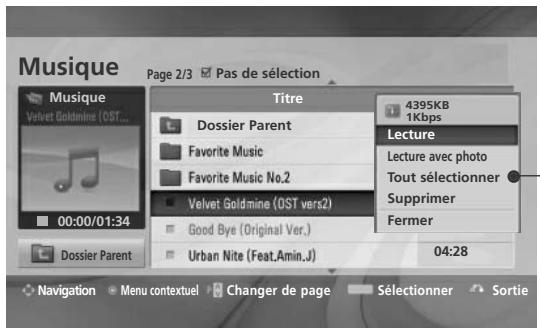

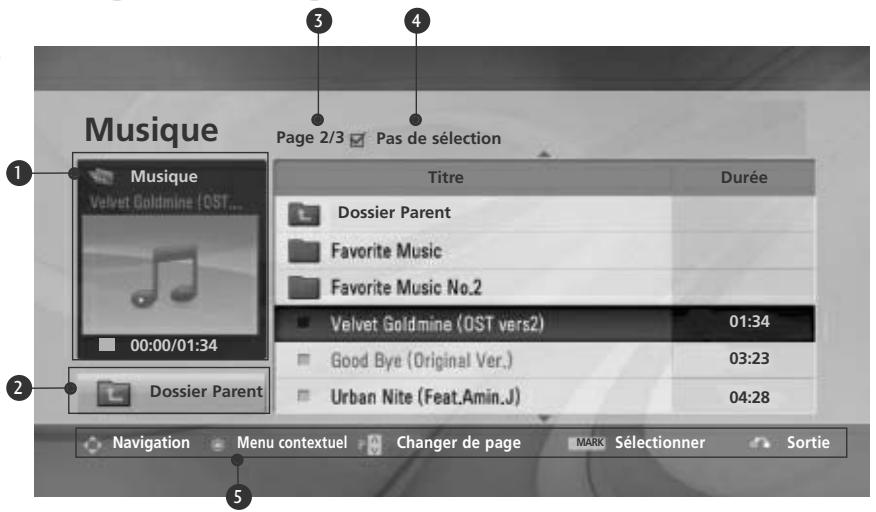

LISTE DE MUSIQUE.... 101

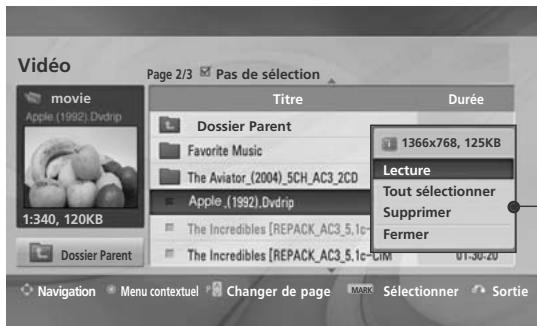

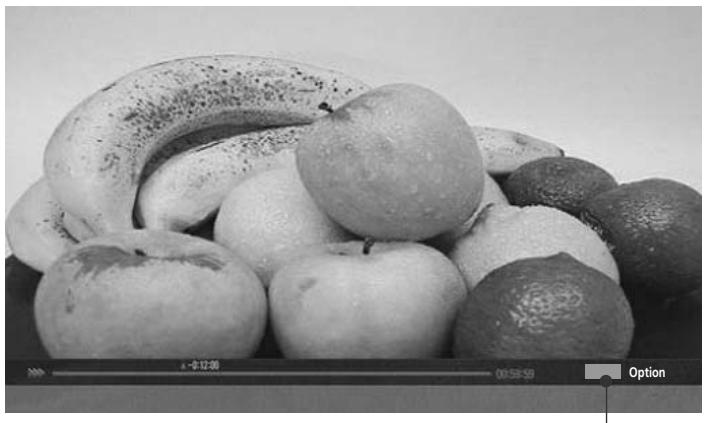

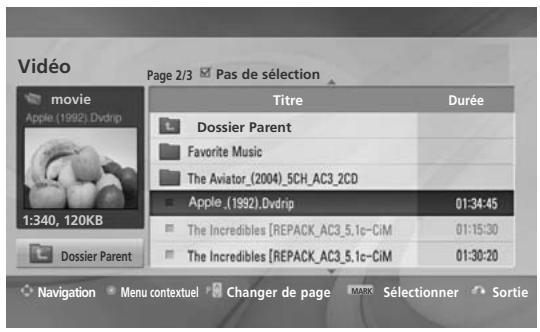

MOVIE LIST (LISTE DE FILMS) 104

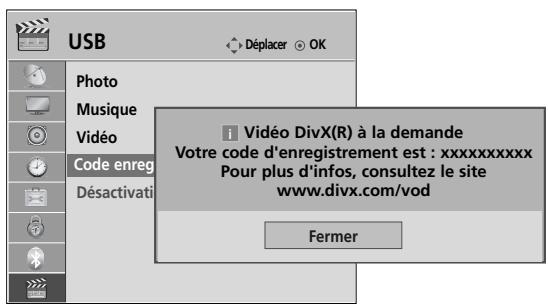

Code d'enregistrement DivX. 108

Désactivation.... 109

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMÉRIQUE UNIQUEMENT)

• Activation/désactivation du guide de programmes électronique.... 110
• Sélection d'un programme.... 110
• Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant) 110
• Signification des touches en mode Guide sur 8 jours. . 111
• Signification des touches en mode Modification date. . 111

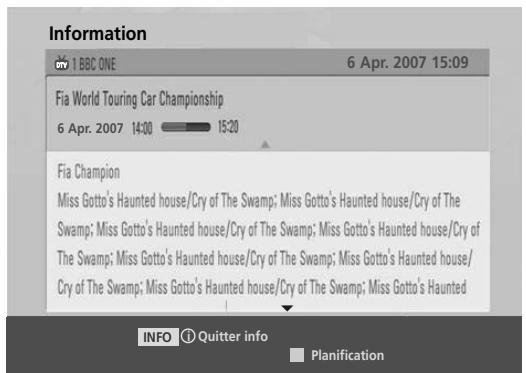

• Button Function in Extended Description Box ... 112
• Signification des touches en mode de réglage Enregistrement/Rappel .... 112
• Fonction des boutons en mode Liste planifiée .. 112

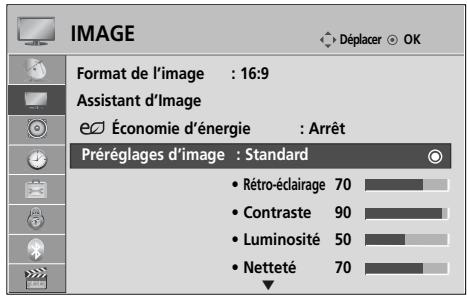

RÉGLAGES DE L'IMAGE

RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE) 113

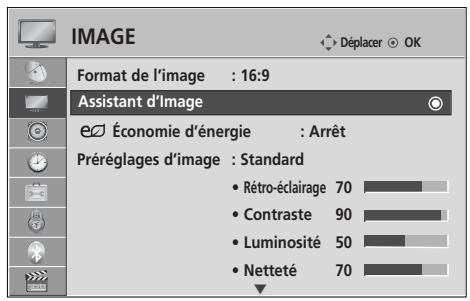

Assistant d'image.... 115

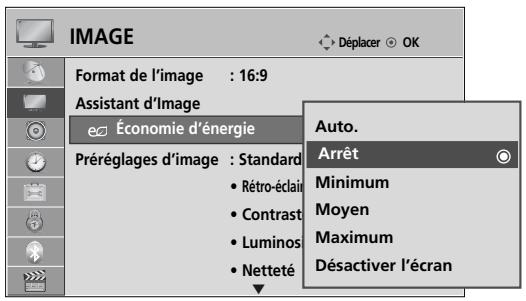

Économie d'énergie.... 116

RÉGLAGES PRÉDÉFINIS DE L'IMAGE

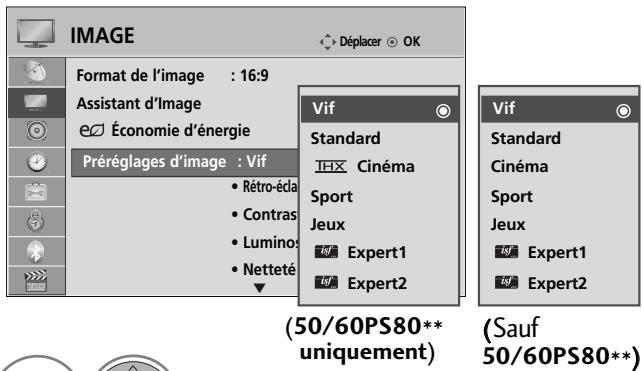

- Mode image – Réglages prédéfinis ..... 117

RÉGLAGE MANUEL DE L'IMAGE

- Mode image - Option Utilisateur ..... 118

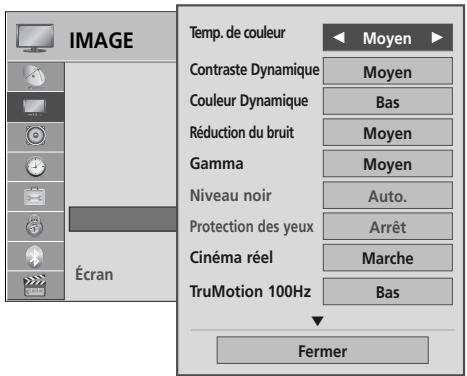

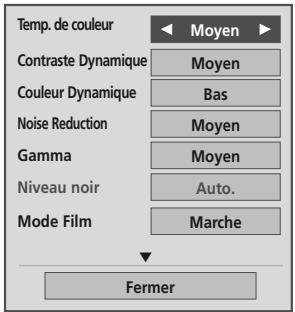

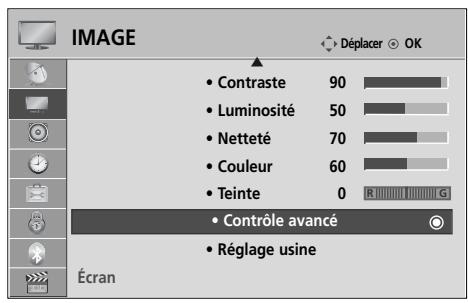

TECHNOLOGIE D'OPTIMISATION DE L'IMAGE... 119

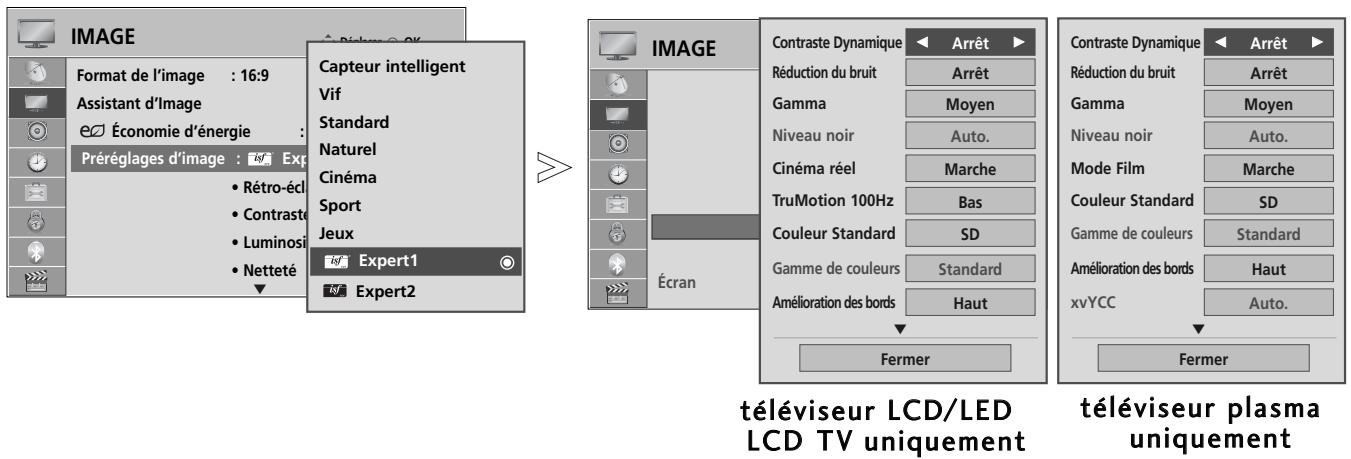

Contrôle expert de l'image ..... 120

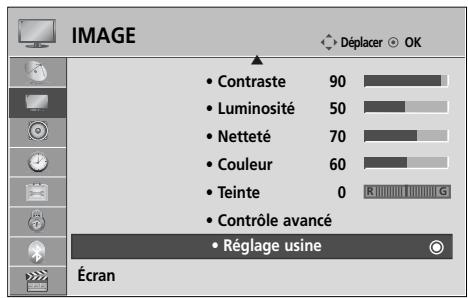

RÉINITIALISATION DE L'IMAGE.... 123

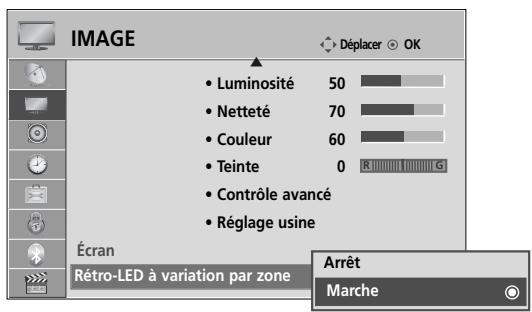

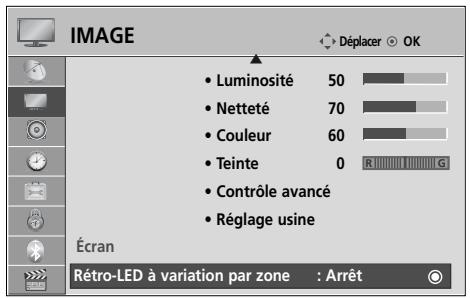

Variation locale de l'éclairage 123

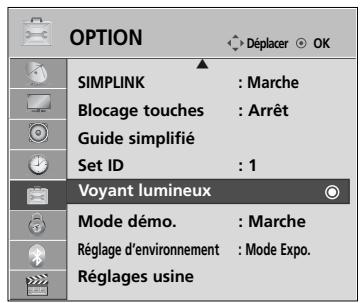

VOYANT LUMINEUX .... 124

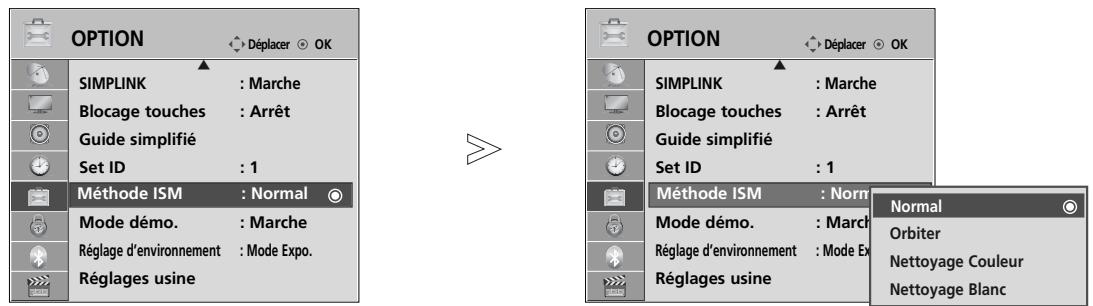

MÉTHODE ISM (RÉDUCTION DE LA RÉMANENCE À L'ÉCRAN) 125

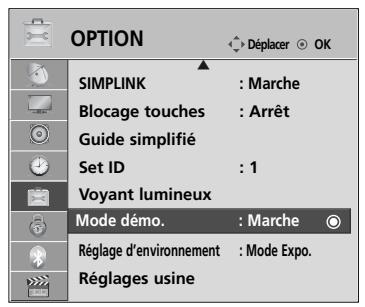

Mode démo....126

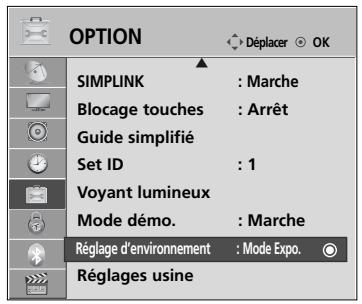

Réglage du mode.... 127

RÉGLAGES DU SON ET DE LA LANGUE

NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO). . 128

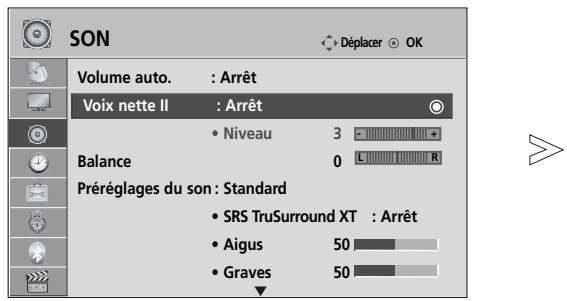

VOIX NETTE II 129

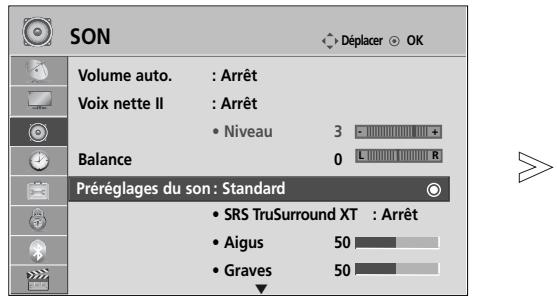

RÉGLAGES PRÉDÉFINIS DU SON : MODE SON..... 130

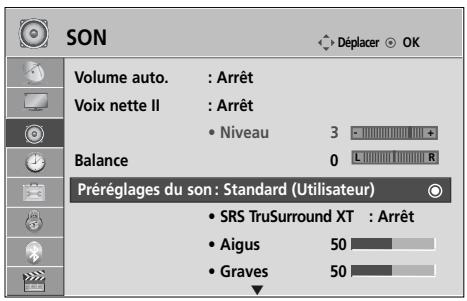

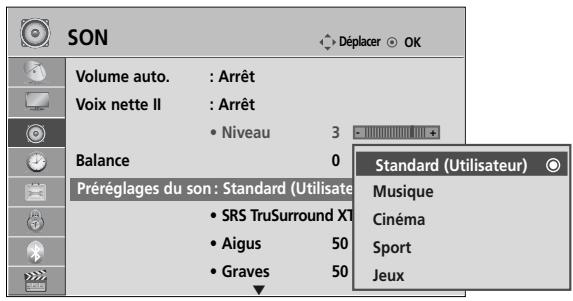

RÉGLAGES DU SON : MODE UTILISATEUR ... 131

• Réception stéréo/bilingue (en mode analogique uniquement) 137
• Réception NICAM (en mode analogique uniquement).... 138

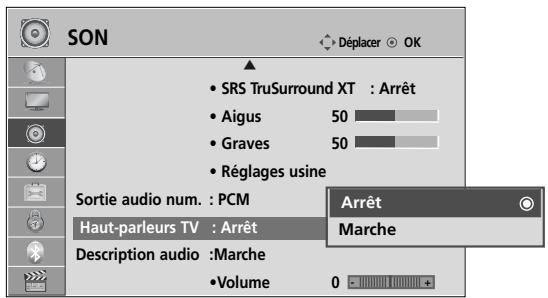

• Sélection de la sortie audio des haut-parleurs... 138 SÉLECTION DU PAYS/LANGUE DU MENU À L'ÉCRAN.... 139
  SÉLECTION DE LA LANGUE (EN MODE NUMÉRIQUE UNIQUEMENT) ..... 140

RÉGLAGE DE L'HEURE

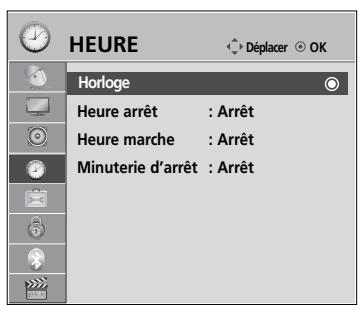

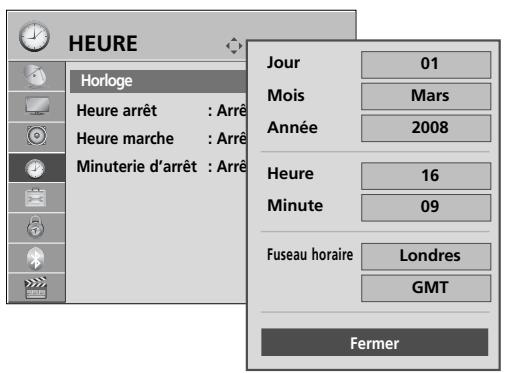

Horloge 141

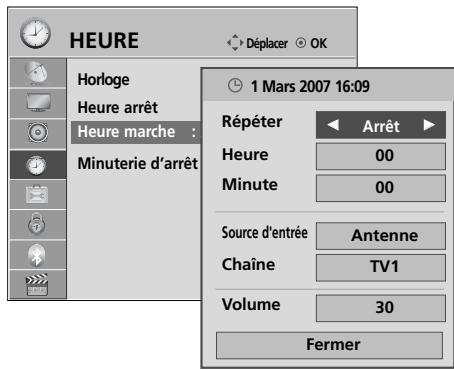

ACTIVATION ET DÉSACTIVATION DU MINUTEUR .. 142

RÉGLAGE DE LA MINUTERIE DE VEILLE ..... 143

CONTRÔLE PARENTAL

DÉFINITION DU MOT DE PASSE ET SYSTÈME DE VERROUIL- LAGE.... 144

BLOCAGE D'UNE CHAÎNE ..... 145

Contrôle parental (EN MODE NUMÉRIQUE UNIQUEMENT).... 146

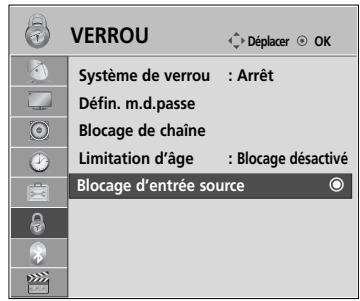

BLOCAGE D'UNE ENTRÉE EXTERNE.....147

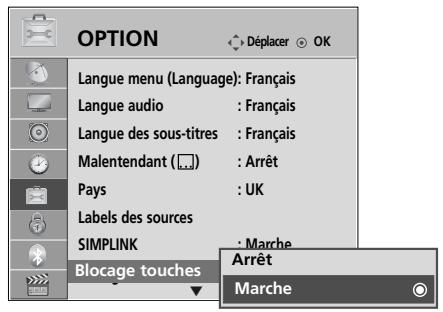

BLOCAGE DES TOUCHES 148

TÉLÉTEXTE

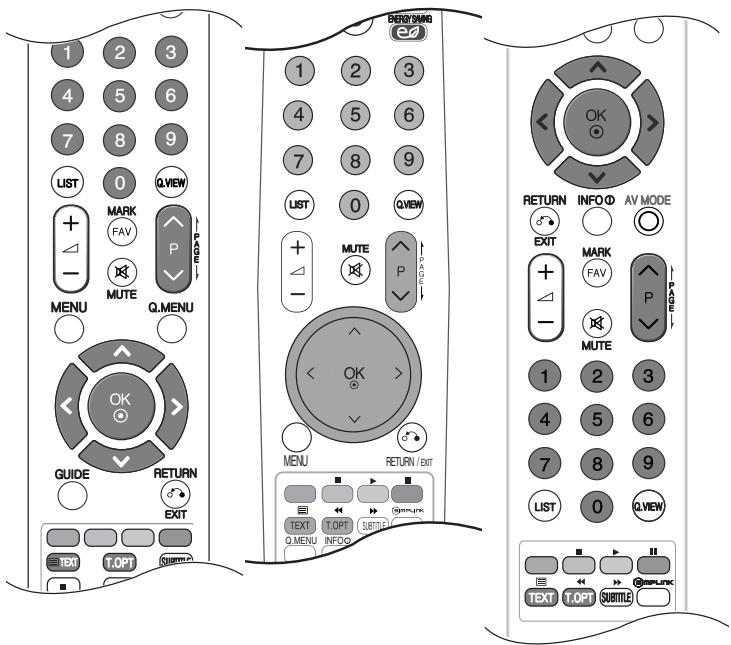

Pour activer/désactiver le télétexte ..... 149

Texte SIMPLE.... 149

Texte TOP 149

FASTEXT 150

Fonctions télétexte spéciales ..... 150

TÉLÉTEXTE NUMÉRIQUE

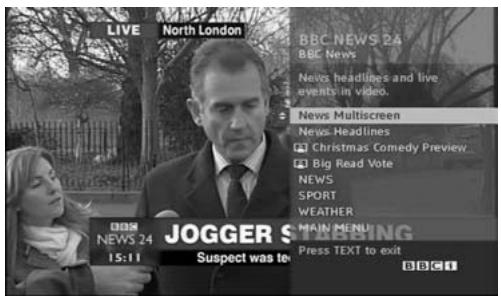

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE ... 151

TÉLÉTEXTE DU SERVICE NUMÉRIQUE..... 151

ANNEXE

DÉPANNAGE 152

ENTRETIEN 154

SPÉCIFICATIONS DE L'APPAREIL ..... 155

CODES INFRAROUGE 169

INSTALLATION D'UN SYSTÈME DE COMMANDE EXTERNE.... 170

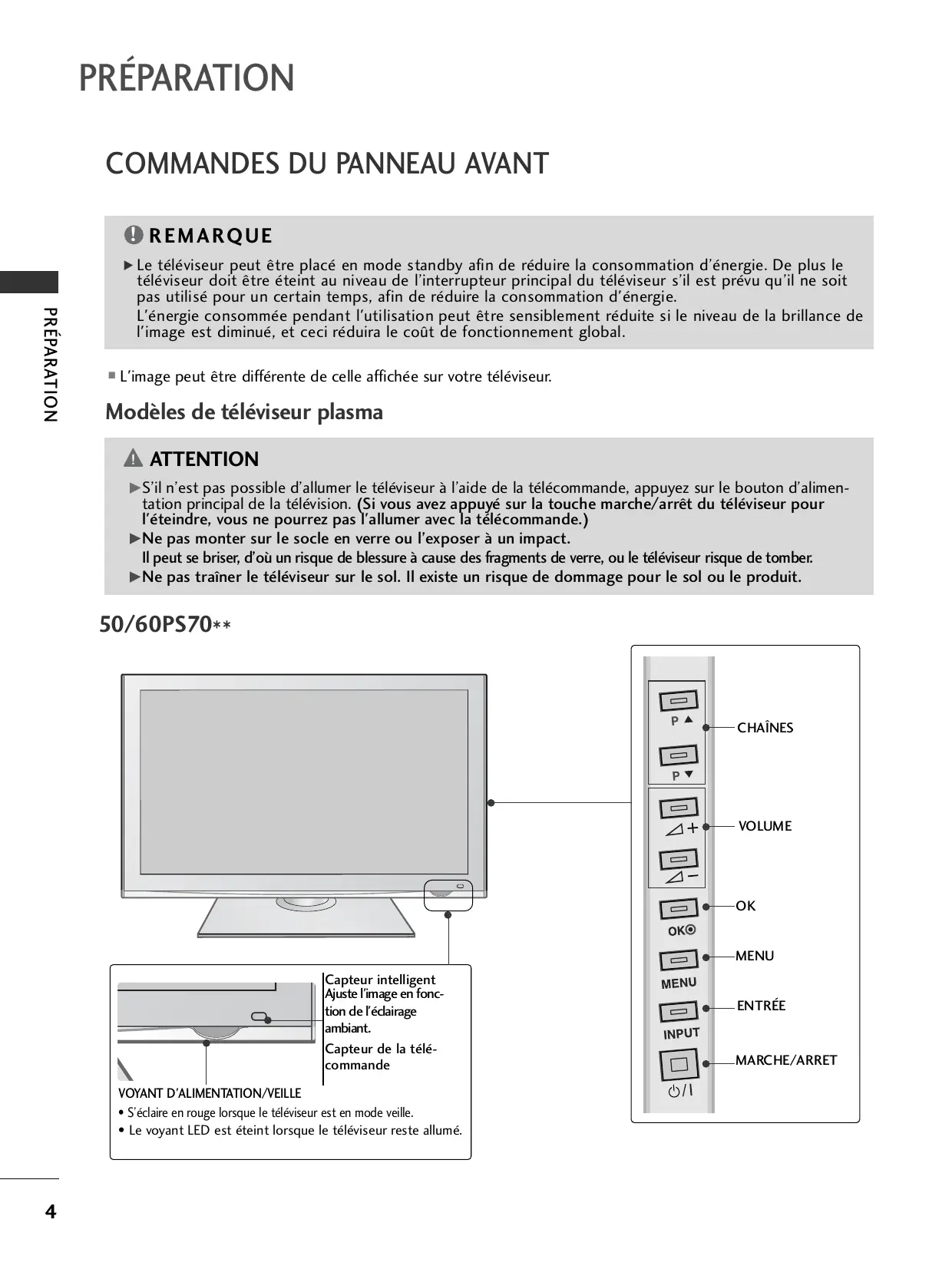

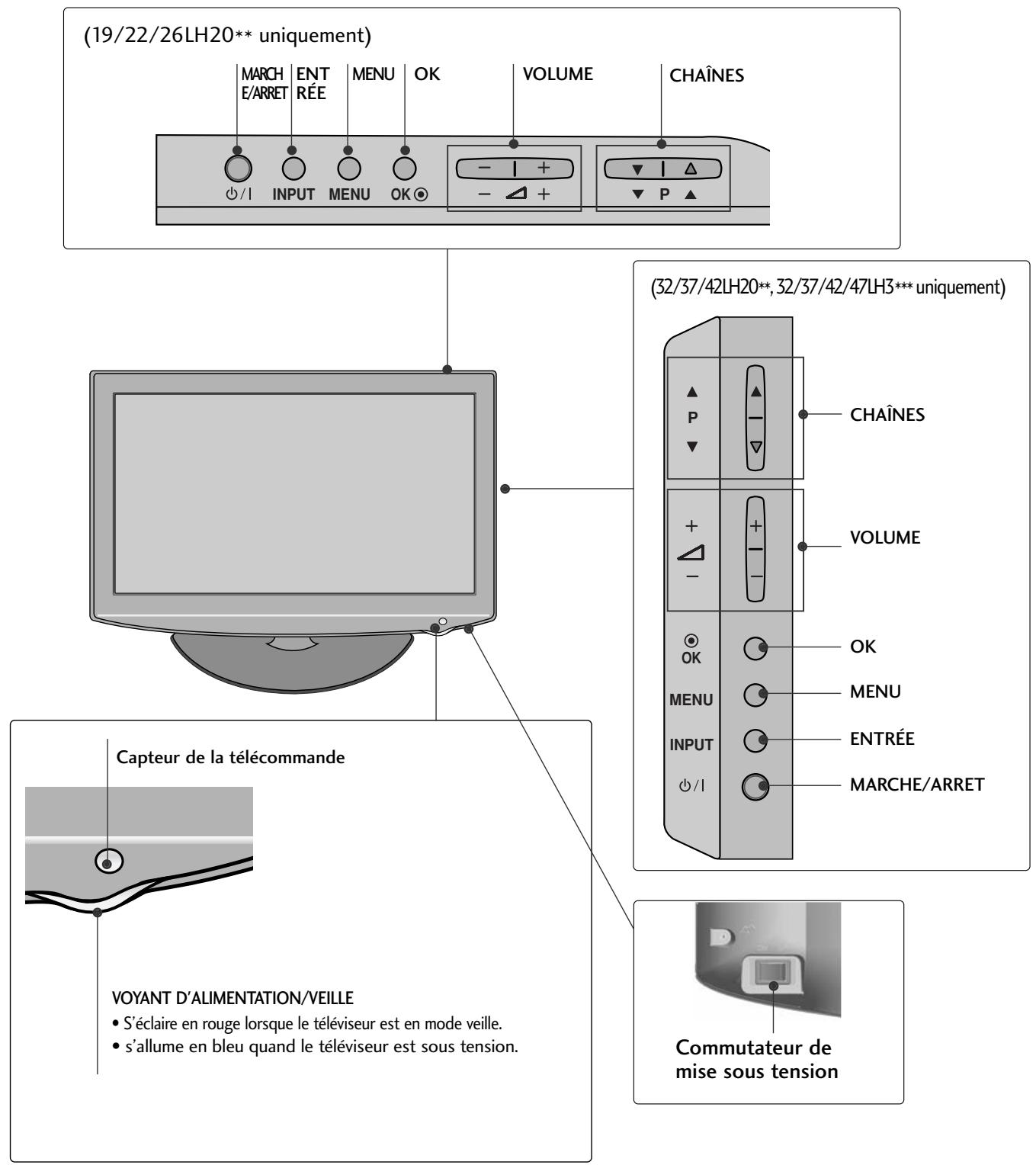

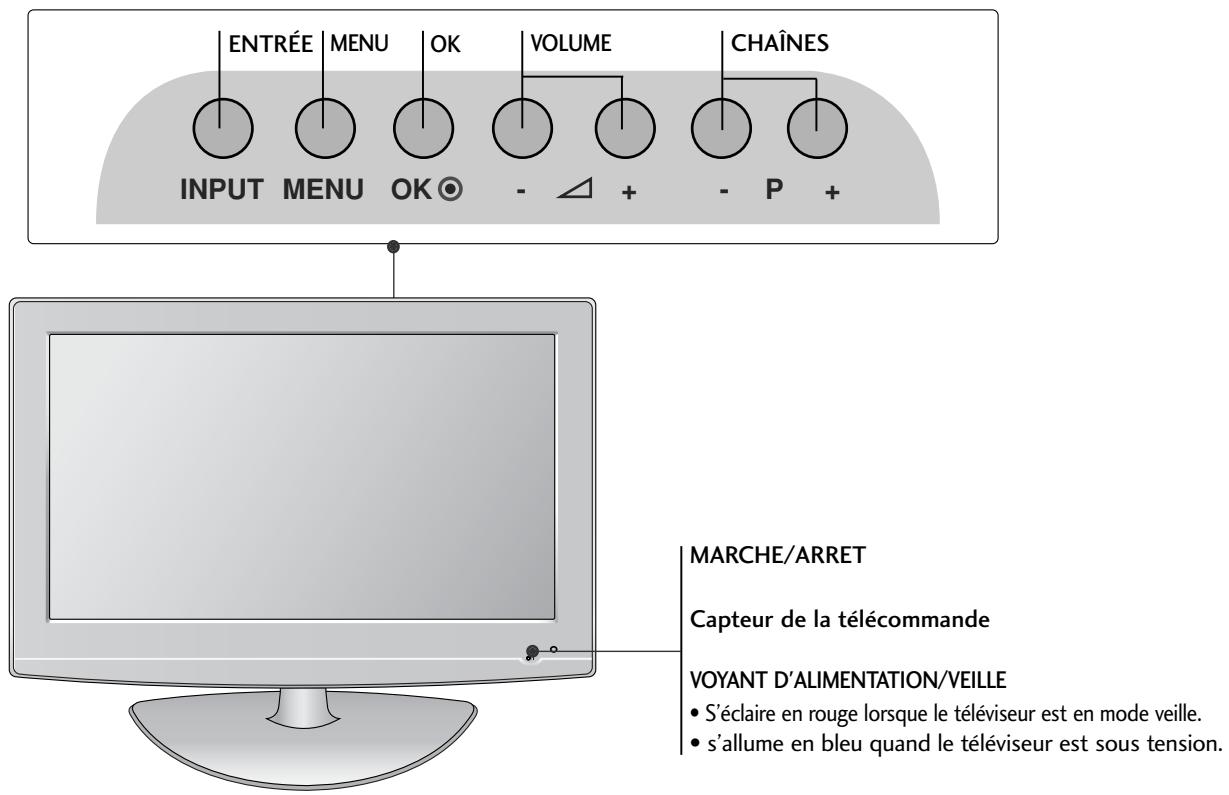

COMMANDES DU PANNEAU AVANT

! REMARQUE

Le téléviseur peut être placé en mode standby afin de réduire la consommation d'énergie. De plus le téléviseur doit être éteint au niveau de l'interrupteur principal du téléviseur s'il est prévu qu'il ne soit pas utilisé pour un certain temps, afin de réduire la consommation d'énergie. L'énergie consommée pendant l'utilisation peut être sensiblement réduite si le niveau de la brillance de l'image est diminué, et ceci réduira le coût de fonctionnement global.

L'image peut être différente de celle affichée sur votre téléviseur.

Modèles de téléviseur plasma

! ATTENTION

S'il n'est pas possible d'allumer le téléviseur à l'aide de la télécommande, appuyez sur le bouton d'alimentation principal de la télévision. (Si vous avez appuyé sur la touche marche/arrêt du téléviseur pour l'éteindre, vous ne pourrez pas l'allumer avec la télécommande.)
▶ Ne pas monter sur le socle en verre ou l'exposer à un impact.
Il peut se briser, d'où un risque de blessure à cause des fragments de verre, ou le téléviseur risque de tomber.
▶ Ne pas traîner le téléviseur sur le sol. Il existe un risque de dommage pour le sol ou le produit.

50/60PS70**

CHAÎNES VOLUME OK MENU ENTRÉE INPUT MARCHE/ARRET VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • Le voyant LED est éteint lorsque le téléviseur reste allumé.

CHAÎNES VOLUME OK MENU ENTRÉE INPUT MARCHE/ARRET CAPTEUR intelligent Ajuste l'image en fonc- tion de l'éclairage ambient. Capteur de la télé- commande VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • Le voyant LED est éteint lorsque le téléviseur reste allumé.

Capteur de la télécom- mande Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant. VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • s'allume en bleu quand le téléviseur est sous ten- sion. INPUT MENU OK - + P ▲ /1 ENTRÉE MENU OK VOLUME CHAÎNES MARCHE /ARRET

Capteur de la télécommande Capteur intelligent Ajuste l'image en fonction de l'éclairage ambiant. VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • Le voyant LED est éteint lorsque le téléviseur reste allumé. CHAÎNES VOLUME OK MENU ENTRÉE INPUT MARCHE/ARRET

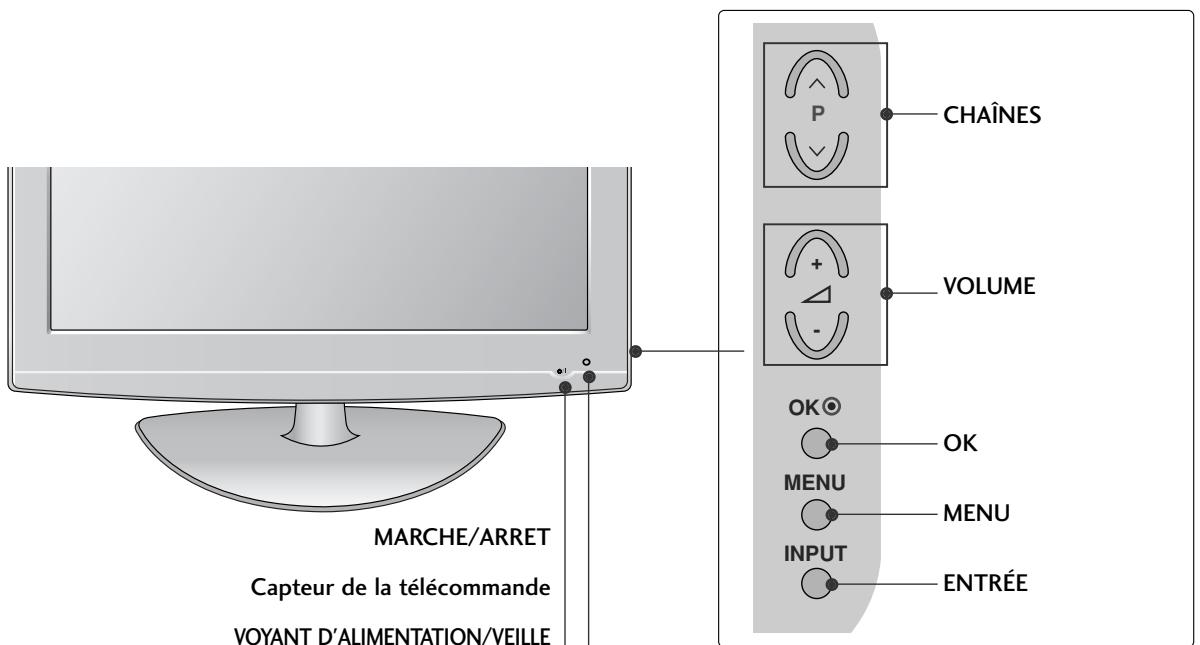

MODÈLES DE TÉLÉVISEUR LCD À LED : 42/47LH90\*\*

ENCEINTE Capteur de la télécommande Capteur intelligent Ajuste l'image en fonction de l'é- clairage ambiant. VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • Allumé lorsque le téléviseur est mis sous tension. Remarque : Vous pouvez activer ou désactiver le voyant d'alimentation dans le menu OPTION. CHAÎNES VOLUME OK OK MENU MENU INPUT ENTRÉE MARCHÉ/ARRET Commutateur de mise sous tension

Modèles de téléviseur LCD : 19/22LU40**

Capteur de la télécommande VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • Le voyant LED est éteint lorsque le téléviseur reste allumé. Commut auteur de mise sous tension

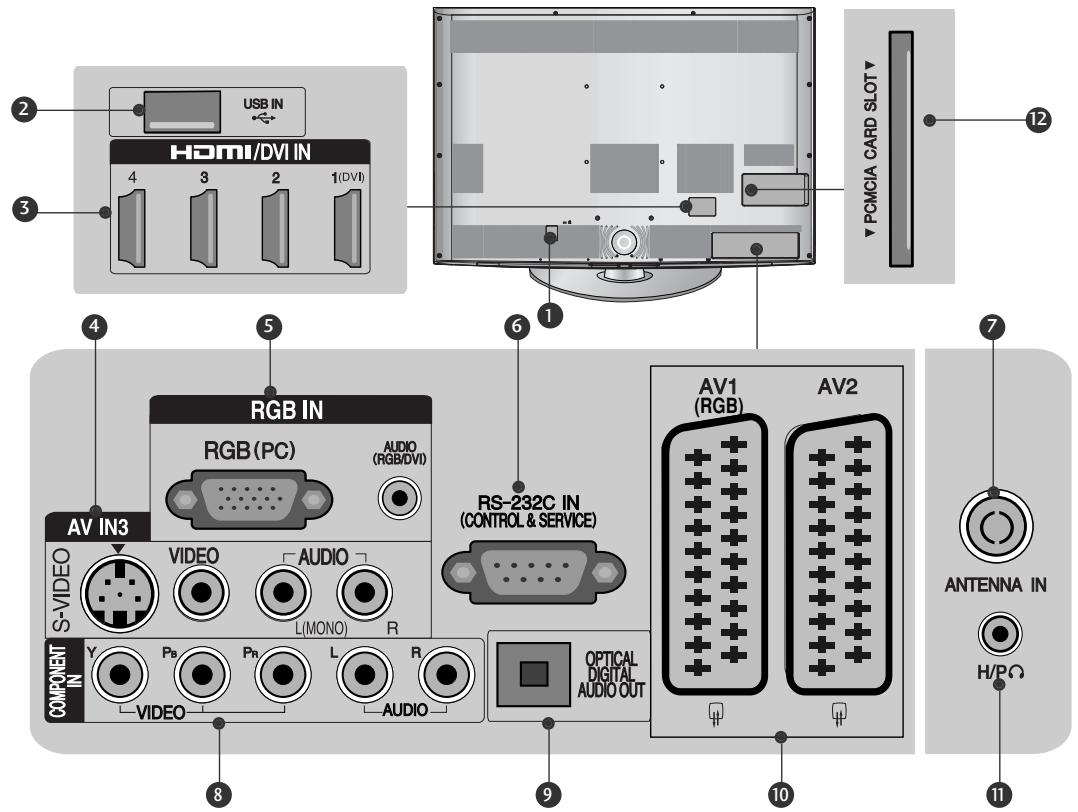

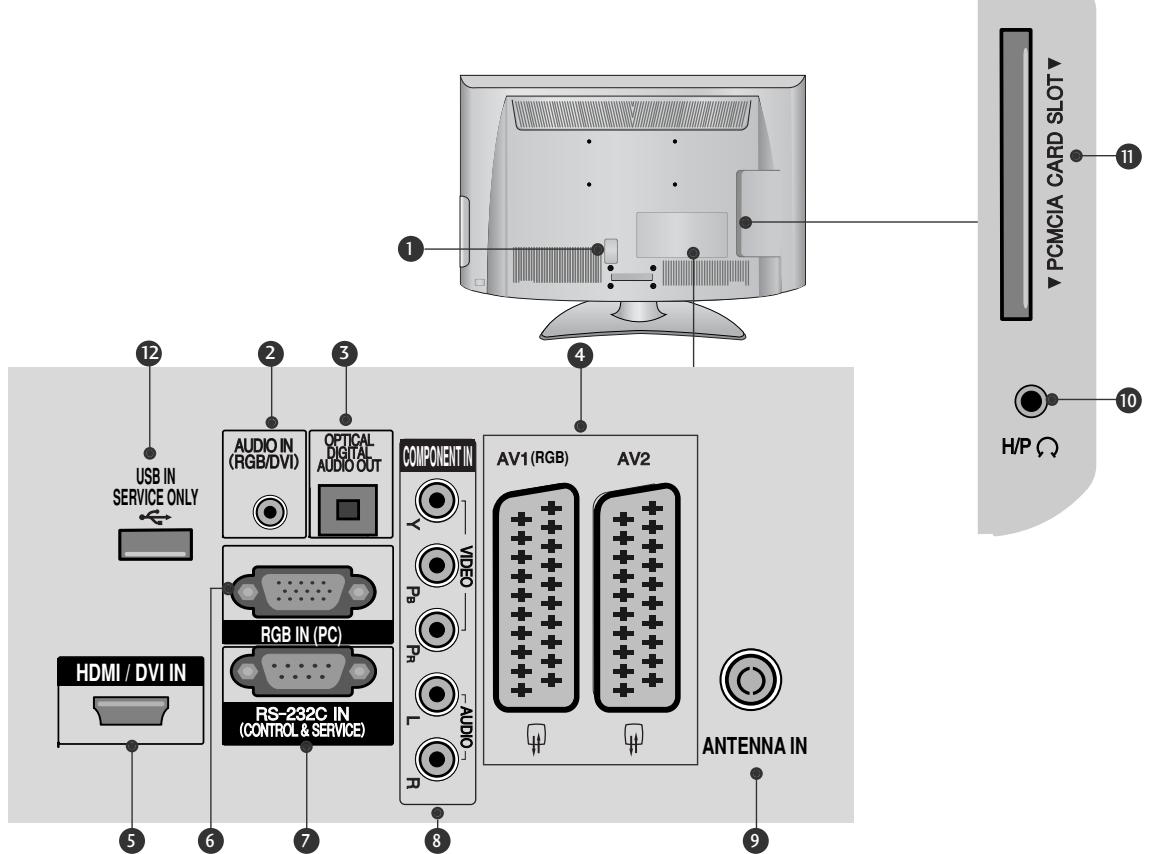

Modèles de téléviseur LCD : 32/37/42/47LH70**

Capteur intelligent Ajuste l'image en fonction de l'éclairage ambient. Capteur de la télécom- mande LED mobile MARCHE/ARRET(Capteur tactile) VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • S'allume en blanc lorsque le téléviseur est allumé. Remarque : vous pouvez régler le voyant d'alimentation dans le menu OPTION. CHAÎNES VOLUME OK OK MENU ENTRÉE ON OFF Commutateur de mise sous tension

Modèles de téléviseur LCD : 19/22/26/32/37/42LH20**, 32/37/42/47LH3***

(19/22/26LH20** uniquement) MARCH E/ARRET ENT RÉE MENU OK VOLUME CHAÎNES ○/I INPUT MENU OK - | + - ▲ + - ▲ P ▲ (32/37/42LH20**, 32/37/42/47LH3*** uniquement) CHAÎNES P VOLUME OK MENU ENTRÉE MARCHE/ARRET Capteur de la télécommande VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • s'allume en bleu quand le téléviseur est sous tension. Commutateur de mise sous tension

Modèles de téléviseur LCD : 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50**

CHAÎNES VOLUME OK OK MENU MENU ENTRÉE INPUT MARCHE/ARRET /O/I Capteur de la télécommande Capteur intelligent Ajuste l'image en fonction de l'é- clairage ambiant. VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • s'allume en bleu quand le téléviseur est sous ten- sion. Commutateur de mise sous tension

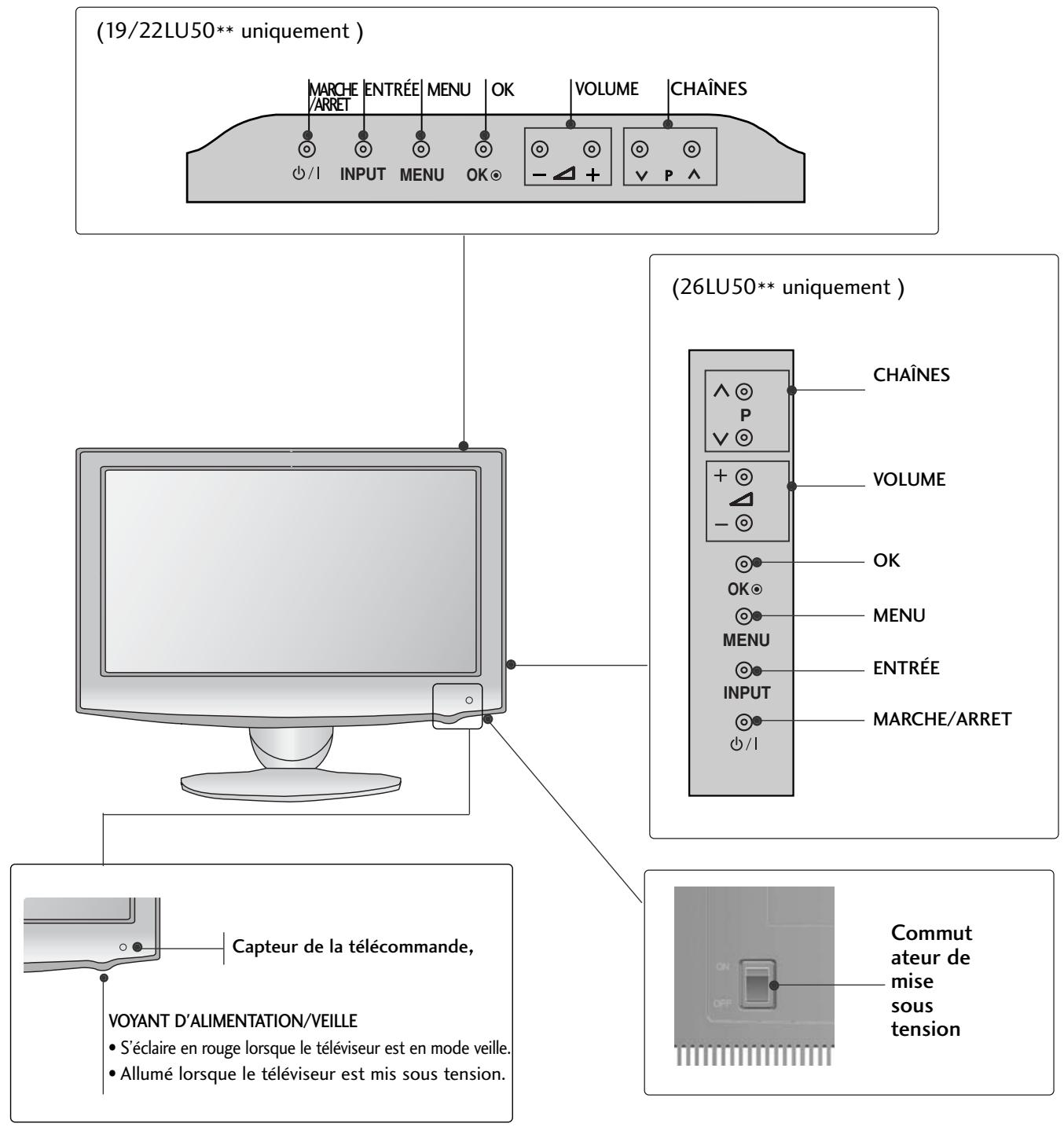

Modèles de téléviseur LCD : 19/22/26LU50**

(19/22LU50** uniquement ) MARCHE /ARRET ENTRÉE MENU OK VOLUME CHAÎNES +/I INPUT MENU OK -△+ ∨ P ∧ P ∨ (26LU50** uniquement ) VOLUME + △ - OK OK MENU MENU ENTRÉE INPUT MARCHERARRET +/I Capteur de la télécommande, VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • Allumé lorsque le téléviseur est mis sous tension. Commut ateur de mise sous tension

Modèles de téléviseur LCD : 19/22LG31 **

ENTRÉE MENU OK VOLUME CHAÎNES INPUT MENU OK - △ + - P + MARCHE/ARRET Capteur de la télécommande VOYANT D'ALIMENTATION/VEILLE • S'éclaire en rouge lorsque le téléviseur est en mode veille. • s'allume en bleu quand le téléviseur est sous tension.

Modèles de téléviseur LCD : 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**, 32/42/47LF51**

MARCHE/ARRET Capteur de la télécommande VOYANT D'ALIMENTATION/VEILLE P CHAÎNES VOLUME OK OK MENU MENU INPUT ENTRÉE

Capteur intelligent

Ajuste l'image en fonction de l'éclairage ambiant.

(32/42/47LF51 ** uniquement)

PRÉSENTATION DU PANNEAU ARRIÈRE

■ L'image peut être différente de celle affichée sur votre téléviseur.

Modèles de téléviseur plasma : 50/60PS70**, 50/60PS80**

1 2 3 4 5 HDMI IN AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 AV2 VIDEO Ps COMPONENT IN HDMI IN 4 USB IN 2 HDMI/DVI IN RGB IN (PC) RS-232C IN (CONTROL & SERVICE) AUDIO Ps L ANTENNA IN 9 AVIN3 10 PCMCIA CARD SLOT 11 12

1 Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

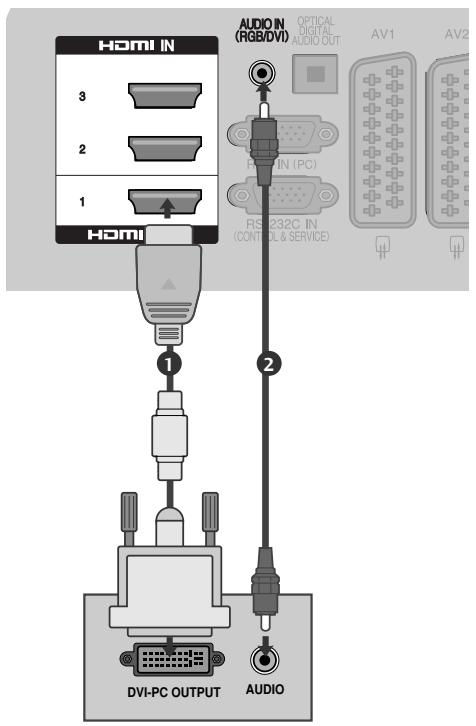

② Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

3 Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

4 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

5 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.

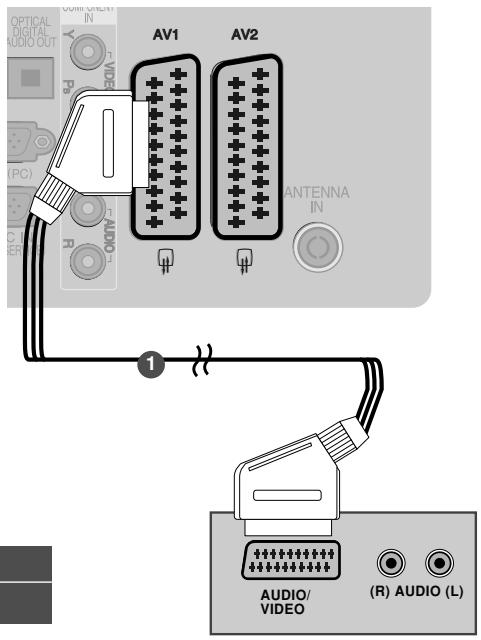

8 Prise Péritel (AV1/AV2)
Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

9 Entrée d'antenne

Branchez l'antenne ou le câble sur cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

11 Port USB Raccordez le périphérique de stockage USB à cette prise.

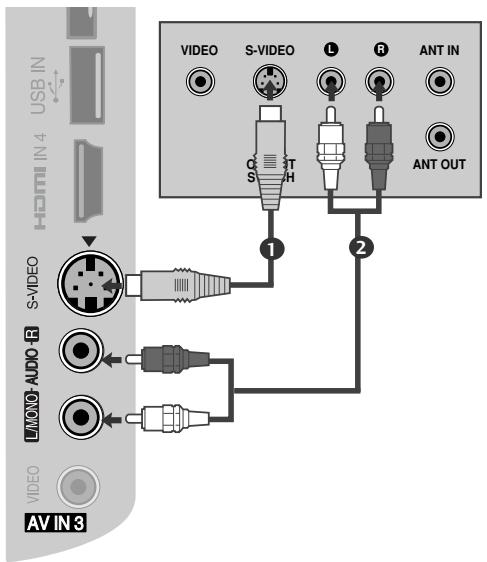

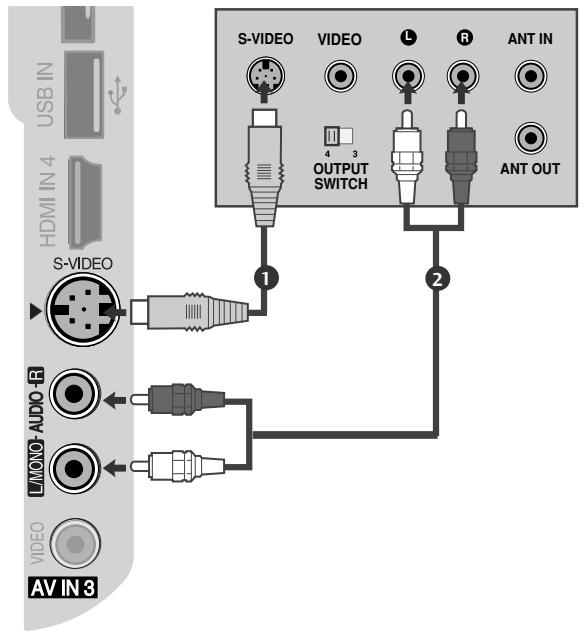

12 Entrée S-Video Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO. Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Modèles de téléviseur plasma : 42/50PQ35**, 42PQ65**, 50PS65**

HDMI IN 2 1 HDMI/DVI IN AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) AV1 AV2 COMPONENT IN VIDEO AUDIO ANTENNA IN PCMICA CARD SLOT USB IN HDMI IN 3 S-VIDEO VIDEO [MCKO] AUDIO-R AV IN 3

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

11 Port USB Raccordez le périphérique de stockage USB à cette prise.

12 Entrée S-Video Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO. Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Modèles de téléviseur LCD : 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**

(32/37/42LG2***, 32/37/42LG33**, 26LG31 ** uniquement)

Modèles de téléviseur LCD : 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31** (32/37/42LG2***, 32/37/42LG33**, 26LG31 ** uniquement) PCMCIA CARD SLOT HDMI IN 2 VIDEO MONO AUDIO-R AV IN 3 ANTENNA IN USB IN SERVICE ONLY HDMI / DVI IN RGB IN (PC) RS-232C IN (CONTROL & SERVICE) AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT 13 2 3 4 5 6 7 8 9 (32/37/42LG2***, 32/37/42LG33**, 26LG31 ** uniquement) (32/37/42LF25** uniquement) PCMCIA CARD SLOT HDMI IN 2 H/P Q H/P Q (19/22LG31 ** uniquement)

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

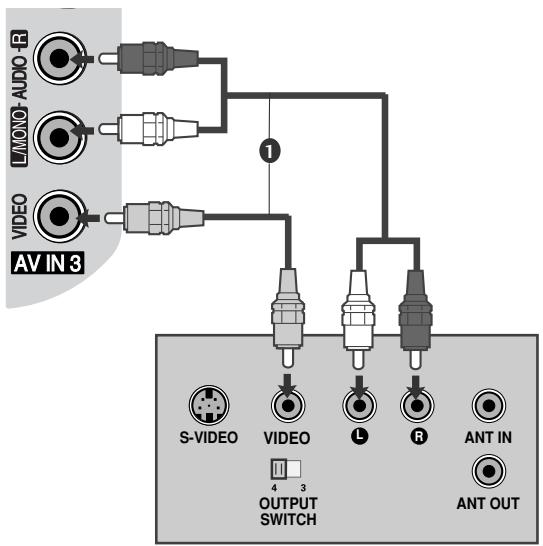

11 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

12 Écouteurs Branchez les écouteurs dans la prise appropriée.

13 PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION

(19/22LU40** uniquement) (19/22/26LU50** uniquement) USB IN SERVICE ONLY AUDIO IN (RGB/DVI) OPTICAL AUDIO OUT RGB (PC) 1(DVI) HDMI / DVI IN RS-232C IN (CONTROL & SERVICE) COMPONENT IN Y Pb VIDEO L AUDIO R AV1 (RGB) AV2 ANTENNA IN (26LU50** uniquement) PCMCIA CARD SLOT PCMCIA CARD SLOT HDMI IN 3 VIDEO MONO AUDIO-R AV IN 3 H/PΩ

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Écouteurs Branchez les écouteurs dans la prise appropriée.

11 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

12 PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION

13 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

Modèles de téléviseur LCD : 32/37/42/47LH70\*\*

USB IN HDMI/DVI IN 4 3 2 1(DVI) PCMCIA CARD SLOT AV IN3 RGB (PC) AUDIO (RGB/DVI) RS-232C IN (CONTROL & SERVICE) AV1 (RGB) AV2 S+VIDEO VIDEO AUDIO L(MONO) R COMPONENT IN Y Pe Pr L R VIDEO AUDIO OPTICAL DIGITAL AUDIO OUT ANTENNA IN H/PΩ

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

2 Port USB Raccordez le périphérique de stockage USB à cette prise.

3 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

4 Entrée S-Video Raccordez la sortie S-Vidéo d'un appareil S-VIDÉO. Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

5 Entrée RGB IN Raccordez la sortie d'un ordinateur. Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

6 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

⑦ Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.
8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.
9 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.
10 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.
11 Écouteurs Branchez les écouteurs dans la prise appropriée.
12 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

Modèles de téléviseur LCD : 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/42/47LF51 ** (32/42/47LF51** unique- (32/37/42/47LH40*

(32/42/47LF51 ** uniquement) (32/37/42/47/55LH50**, 32/37/42/47LH49** uniquement) HDMI / DVI IN 3 2 1(DVI) 5 HDMI / DVI IN 2 1(DVI) 6 COMPONENT IN AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) AV1 (RGB) AV2 ANTENNA IN VIDEO Rb Ra L AUDIO H/PΩ UNiquement) USB IN SERVICE ONLY PCMCIA CARD SLOT PCMCIA CARD SLOT PCMCIA CARD SLOT HDMI IN 3 VIDEO L/MONO AUDIO R AV IN 3 H/PΩ VIDEO L/MONO AUDIO R AV IN 3 H/PΩ VIDEO L/MONO AUDIO R AV IN 3 H/PΩ PRÉPARATION

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Port USB Raccordez le périphérique de stockage USB à cette prise.

11 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

12 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

13 Écouteurs Branchez les écouteurs dans la prise appropriée.

14 SERVICE ONLY PORT

MODÈLES DE TÉLÉVISEUR LCD À LED : 42/47LH90**

HDMI / DVI IN 3 2 1(DVI) AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) COMPONENT IN VIDEO AV1 (RGB) AV2 AUDIO ANTENNA IN PCMCIA CARD SLOT USB IN HDMI IN 4 5 10 11 13 H/PΩ VIDEO MONO AUDIO-R AV IN 3

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Port USB Raccordez le périphérique de stockage USB à cette prise.

11 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

12 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

13 Écouteurs Branchez les écouteurs dans la prise appropriée.

Modèles de téléviseur LCD : 26/32/37/42LH20**, 32/37/42/47LH3***

32/37/42/47LH3*** (32/37/42/47LH3*** uniquement) USB IN SERVICE ONLY HDMI 2 HDMI /DVI IN 1 13 AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT IN AV1 (RGB) AV2 HDMI IN 3 VIDEO LMOIO AUDIO R AV IN 3 ANTENNA IN PCMCIA CARD SLOT 10 5 11 12 (32/37/42/47LH3*** uniquement) (26/32/37/42LH20** uniquement) HDMI IN 2 HDMI IN 2 VIDEO LMOIO AUDIO R AV IN 3 H/PΩ H/PΩ

Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDEO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT) Raccordez cette entrée au port RS-232C d'un ordinateur. Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

11 Entrée audio/vidéo Raccordez la sortie audio/vidéo d'un appareil externe à ces prises.

12 Écouteurs Branchez les écouteurs dans la prise appropriée.

13 PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION

Modèles de téléviseur LCD : 19/22LH20**

USB IN SERVICE ONLY AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT COMPONENT IN AV1(RGB) AV2 RGB IN (PC) RS-232C IN (CONTROL & SERVICE) HDMI / DVI IN ANTENNA IN PCMCIA CARD SLOT H/P

1 Prise du cordon d'alimentation Ce téléviseur fonctionne sur courant alternatif (CA). La tension est indiquée sur la page des Spécifications. (▶ p.155\~167) N'essayez jamais d'utiliser ce téléviseur sur courant continu (CC).

② Entrée audio RVB/DVI Raccordez un signal audio à partir d'un ordinateur ou d'un téléviseur.

3 SORTIE AUDIONUMÉRIQUE OPTIQUE Raccordez le signal audionumérique à divers types d'appareils. Raccordez-le à un appareil audionumérique. Utilisez un câble audio optique.

4 Prise Péritel (AV1/AV2) Raccordez l'entrée ou la sortie Péritel d'un appareil externe à ces prises.

5 Entrée HDMI/DVI IN Raccordez un signal HDMI à l'entrée HDMI IN. Vous pouvez également raccorder un signal DVI (VIDÉO) au port HDMI/DVI à l'aide d'un câble DVI-HDMI.

6 Entrée RGB IN Raccordez la sortie d'un ordinateur.

7 Port d'entrée RS-232C (CONTRÔLE ET MAINTENANCE UNIQUEMENT)
Raccordez cette entrée au port RS-232C d'un ordinateur.
Ce port est utilisé pour les modes service ou hôtel.

8 Entrée composantes Raccordez un appareil audiovisuel en composantes à ces prises.

9 Entrée d'antenne Branchez l'antenne ou le câble sur cette prise.

10 Écouteurs Branchez les écouteurs dans la prise appropriée.

11 Logement pour carte PCMCIA (Personal Computer Memory Card International Association) Insérez le module CI dans la fente PCMCIA CARD SLOT. (Cette fonction n'est pas disponible dans tous les pays.)

12 PORT DÉDIÉ AUX OPÉRATIONS DE RÉPARATION

INSTALLATION DU SOCLE

L'image peut être différente de celle affichée sur votre téléviseur.

Lorsque vous assemblez le pied de bureau, vérifiez que le boulon est complètement serré (dans le cas contraire, le produit pourrait basculer après son installation). Si vous serrez exagérément le boulon, celui-ci pourrait dévier par un phénomène d'abrasion de la pièce de serrage du boulon.

32/37/42/47LH70\*\* uniquement

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Assemblez les pièces du corps du socle avec la base du socle du téléviseur.

32LH70** M4x20 Corps du socle 47LH70** M4x16 37LH70** M4x20 Base du socle

42LH70** M4x20 Corps du socle Base du socle

3 Fixez le téléviseur comme indiqué.

4 Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

32/37LH70** M4x20 42/47LH70** M4x16

26/32/37/42LH20**, 32/37/42/47LH3***, 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47LH50**, 42/47LH90** uniquement

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Fixez le téléviseur comme indiqué.

3 Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

19/22LH20\*\* uniquement

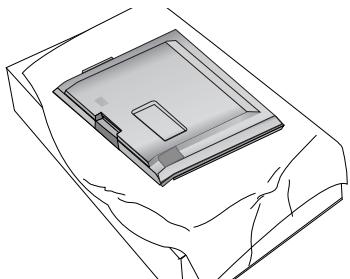

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Fixez le téléviseur comme indiqué.

Base du socle

50PS70**/50PS80**/ 42/50PQ35**/42PQ65**/50PS65** uniquement

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Fixez le téléviseur comme indiqué.

3 Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

Lorsque vous assembléz le socle, veillez à bien distinguer la partie avant et arrière du socle de sorte à le monter correctement. AVANT

19/22/26LU50\*\* uniquement

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Fixer solidement les 2 ou 3 boulons en employant les trous.

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Assemblez le montant et le socle du téléviseur.

Insérez le montant dans le socle jusqu'à ce que vous entendiez un clic.

Corps du socle Base du socle

3 Fixez le téléviseur comme indiqué.

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Fixez le pied de la télévision au support.

Corps du socle Base du socle

3 Fixez le téléviseur comme indiqué.

4 Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Fixer solidement les 3 boulons en employant les trous dans la base du couvercle.

ous dans la base du couvercle. Base du socle

3 Assemblez les pièces arrière du corps du pied avec le téléviseur.

Corps arrière du pied

4 Assemblez les pièces du capuchon avec le corps arrière du pied du téléviseur.

Capuchon Corps arrière du pied

DÉMONTAGE DU SOCLE

■ L'image peut être différente de celle affichée sur votre téléviseur.

19/22LU40\*\* uniquement

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Démontez le capuchon du téléviseur. Appuyez en direction de la flèche pour démon- ter le capuchon.

Capuchon

3 Desserrez les boulons et puis démontez le corps arrière du pied du téléviseur.

Corps arrière du pi

4 Desserrez les boulons et puis détacher la base du couvercle du téléviseur.

Base du socle

5 Desserrez les boulons et puis démontez le corps du pied du téléviseur.

Corps du socle

19/22/26LU50\*\* uniquement

1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Desserrez les vis, puis détachez le socle du téléviseur.

3 Desserrez les vis du téléviseur. Détachez le capot de base du téléviseur.

4 Détachez le corps du socle du téléviseur.

corps du socle

RATTACHER LA TV À UN MEUBLE

■ L'image peut être différente de celle affichée sur votre poste de télévision.

La TV doit être rattachée à un meuble pour qu'elle ne soit pas secouée vers l'avant ou l'arrière, ce qui pourrait produire des blessures ou endommager le produit. Utilisez seulement une vis de fixation.

(fourni en tant qu'élément du produit)

Pour empêcher la TV de tomber par terre, la TV devrait être solidement attachée au plancher/mur selon les instructions d'installation. Incliner, secouer, ou basculer la machine peut causer des dommages.

INSTALLATION DU SOCLE

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté du téléviseur.

10 cm 10 cm 10 cm 10 cm

POSITIONNEMENT DE AL'ECRAN (19/22LH20\*\*, 19/22LG31\*\*

uniquement)

L'image peut être différente de celle affichée sur votre téléviseur.
- Essayez différentes positions de l’écran pour un confort maximal.a

- Amplitude de l'inclinaison

12° 0° 0° 3°

! REMARQUE

Le modèle suivant est un modèle de type socle fixe sans les fonctions d'inclinaison et de rotation, donc une pression excessive peut endommager le téléviseur. -19/22/26LU50**, 19/22LU40**

Système de sécurité Kensington

- Cet accessoire n'est pas disponible pour tous les modèles. - L'image peut être différente de celle affichée sur votre téléviseur.

Le téléviseur est équipé, sur son panneau arrière, d'un connecteur pour système de sécurité Kensington. Connectez le câble du système de sécurité Kensington comme indiqué ci-dessous.

Pour de plus amples informations sur l'installation et l'utilisation du système de sécurité Kensington, reportez-vous au mode d'emploi de celui-ci.

Pour de plus amples informations, visitez http://www.kensington.com, page d'accueil du site Web de la société Kensington. Kensington vend des systèmes de sécurité destinés aux équipements élec-troniques de valeur tels que ordinateurs bloc-notes et projecteurs LCD.

Remarque :

- Le système de sécurité Kensington est un accessoire en option.

Remarque :

a. Si le téléviseur est froid au toucher, un léger "papillote-ment" peut se produire à la mise sous tension. Cela est tout à fait normal et votre téléviseur n'est pas défectueux.
b. Quelques minuscules défauts se présentant sous la forme de points rouges, verts ou bleus peu-vent apparaître à l'écran. Toutefois, cela n'altèrent en rien les performances du moniteur.
c. Évitez de toucher l'écran LCD ou d'y laisser le doigt appuyé. Vous risqueriez de provoquer des effets de distorsion temporaires sur l'écran.

• Vous trouverez dans le commerce les composants nécessaires pour fixer le téléviseur au mur en toute sécurité.
• Placez le téléviseur près du mur afin d'éviter qu'il tombe si on le pousse.
  Les consignes présentées ci-après décrivent comment installer votre téléviseur en toute sécurité en le fixant au mur, afin d'éviter qu'il tombe si on le pousse. Ce système évitera que le téléviseur bascule vers l'avant et provoque des blessures.

Il permettra également d'éviter que votre appareil soit endommagé. Vérifiez qu'aucun enfant ne grimpe sur le téléviseur ou ne s'y suspende.

1 2

1 Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l'appareil au mur, comme indiqué dans l'illustration ci-dessous.

(Si votre téléviseur comporte des boulons à œillet, dévissez-les.)

* Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs.

2 Fixez les supports muraux à l'aide des boulons. Ajustez la hauteur du support fixé au mur.

3 Utilisez une corde robuste bien tendue pour aligner le téléviseur. Pour plus de sécurité, la corde doit être tendue jusqu'à être parfaitement horizontale entre le mur et l'appareil.

! REMARQUE

▶ Retirer la corde avant de déplacer l'appareil.
▶ Utiliser un support ou un meuble assez grand et solide pour supporter la taille et le poids de l'appareil.
Pour utiliser le téléviseur en toute sécurité, veiller à ce le support fixé au mur soit à la même hauteur que celui du téléviseur.

SOCLE PIVOTANT

L'image peut être différente de celle affichée sur votre téléviseur.

Après avoir installé le téléviseur, vous pouvez le faire pivoter manuellement de 20 degrés vers la gauche ou vers la droite en fonction de votre angle de vue.

L'image peut être différente de celle affichée sur votre téléviseur.

Posez le capot arrière du support comme illustré.

CAPOT ARRIÈRE DU SOCLE

Serrez le bouton dans vos doigts et tirez dessus.

L'image peut être différente de celle affichée sur votre poste de télévision.

Modèles de téléviseur LCD: 19/22LH20\*\*, 19/22LG31\*\*

1 Raccordez les câbles. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

2 Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué.

Dispositif de rangement des câbles

3 Fixez la PINCE DE GESTION DES CABLES comme illustré.

Comment retirer le dispositif de rangement des câbles (Modèles de

téléviseur LCD : 19/22LH20**, 19/22LG31**)

Tenez le SERRE-CÂBLE des deux mains et tirez-le vers vous.

! REMARQUE

▶ Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur. -Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

Modèles de téléviseur LCD / MODÈLES DE TELEVISEUR LCD A LED : 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**, 26/32/37/42LH20**, 32/37/42/47LH3***, 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50**, 42/47LH90**, 32/42/47LF51**

1 Raccordez les câbles. Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

2 Ouvrez l'attache de FIXATION DES CABLES comme indiqué.

Dispositif de rangement des câbles

3 Fixez la PINCE DE GESTION DES CABLES comme illustré.

Modèles de téléviseur LCD: 19/22LU40\*\*, 19/22/26LU50\*\*

Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré pour regrouper les câbles.

Modèles de téléviseur LCD : 32/37/42/47LH70\*\*

1 Alignez le trou avec l'onglet du CLIP DE TENUE DES CÂBLES.

Pivotez le CLIP DE TENUE DES CÂBLES comme illustré. Remarque : l'application d'une force excessive pourrait endommager le produit lors de l'utilisation du clip de tenue des câbles.

Dispositif de rangement des câbles

2 Raccordez les câbles.

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

Fixation du cordon d'alimentation

(32/37/42/47LH70** uniquement)

1 Fixez le cordon d'alimentation avec le support de protection et la vis comme illustré. Ceci empêchera de retirer le cordon par accident.

Vis -

SUPPORT DE PROTECTION

Modèles de téléviseur plasma : 42/50PQ35\*\*, 42PQ65\*\*, 50PS65\*\*

Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.

Support de câbles

Modèles de téléviseur plasma : 50/60PS70\*\*, 50/60PS80\*\*

1 Après avoir raccordé les câbles selon les instructions, installez l'ATTACHE-CÂBLE comme illustré et regroupez les câbles.

Pour raccorder un appareil supplémentaire, reportez-vous à la section dédiée à la configuration des appareils externes.

2 Installez le DISPOSITIF DE RANGEMENT DES CÂBLES comme indiqué.

Dispositif de rangement des câbles

Comment retirer le dispositif de rangement des câbles

(50/60PS70**, 50/60PS80** uniquement)

Tenez le DISPOSITIF DE RANGEMENT DES

CÂBLES avec les deux mains et tirez-le vers le haut.

▶ Ne vous servez pas du DISPOSITIF DE RANGEMENT DES CÂBLES pour soulever le téléviseur.

-Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

SI VOUS N'UTILISEZ PAS LE SOCLE SUR PIED

L'image peut être différente de celle affichée sur votre téléviseur. Lorsque vous montez l'appareil sur un mur, utilisez le cache de protection.

MODÈLES DE TV Plasma

Insérez le couvercle de protection dans le téléviseur jusqu'au « clic ». Cache de protection

MODÈLES DE TV LCD / MODÈLES DE TÉLÉVISEUR LCD À LED 32/37/42/47LH70**, 42/47LH90** uniquement

Cache de protection

Après avoir retiré le papier de protection du cache de protection, collez-le au téléviseur comme illustré.

26/32/37/42LH20**, 32/37/42/47LH3***, 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50** uniquement

sérez le couvercle de pro- ction dans le téléviseur

Cache de protection
Insérez le couvercle de protection dans le téléviseur jusqu'au « clic ».

32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**, 32/42/47LF51** uniquement

Insérez le couvercle de protection dans le téléviseur jusqu'au « clic ».

19/22LH20**, 19/22LG31** uniquement
1 Couchez avec précaution l'écran de télévision sur une surface rembourrée pour éviter d'abimer l'écran.

2 Desserrez les vis du téléviseur.

3 Détachez le socle du téléviseur.

4 Insérez le cache de protection dans le téléviseur.

Cache de protection

5 Fixez fermement à l'aide des 4 boulons en utilisant les orifices prévus à cet effet, situés à l'arrière du téléviseur.

• Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc.
  ■ Le téléviseur est conçu pour être installé à l'horizontale.

MISE À LA TERRE

Assurez-vous de raccorder ce téléviseur à la terre afin d'éviter les chocs électriques. Si la mise à la terre n'est pas possible, demandez à un électricien qualifié d'installer un disjoncteur indépendant. N'essayez pas de mettre cet appareil à la terre en le raccordant à des câbles téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

Alimentation Disjoncteur

MONTAGE AU MUR : INSTALLATION HORIZONTALE

Nous recommandons l'utilisation d'un support de montage mural de marque LG pour fixer le téléviseur au mur.
- Nous vous recommandons d'acheter un support de montage mural respectant la norme VESA.
■ LG recommande que la fixation murale soit réalisée par un installateur professionnel qualifié.
D'abord, reliez le câble de prolongation USB à lq borne USB IN, et accrochez-le ensuite sur le mur. (32/37/42/47LH70** uniquement)

! REMARQUE

• Vous devez installer la fixation murale sur un mur solide perpendiculaire au sol.

• Vous devez utiliser une fixation spécifique si vous souhaitez l'installer au plafond ou sur un mur incliné.
  La surface du mur sur lequel est montée la fixation murale doit être suffisamment robuste pour supporter le poids du téléviseur (béton, roche naturelle, brique ou parpaing, par exemple).
  Le type et la longueur des vis d'installation dépendent de la fixation murale utilisée. Pour plus d'informations, reportez-vous aux instructions fournies avec la fixation murale.
  LG décline toute responsabilité en cas d'accident, de dommage à l'habitation ou de dommage sur le téléviseur dus à une installation incorrecte :

• lorsqu'une fixation murale incompatible avec la norme VESA est utilisée ;

• lorsqu'une fixation incorrecte des vis dans le mur peut provoquer la chute du téléviseur et des blessures ;
• lorsque la méthode d'installation recommandée n'est pas respectée.

10 cm 10 cm 10 cm 10 cm

10 cm

A B

Modèle	VESA(A * B)	Vis standard	Quantité
19/22LU40**	100 * 100	M4	4
19/22LU50**	100 * 100	M4	4
26LU50**	200 * 100	M4	4
19/22LG31**	100 * 100	M4	4
26LG31**	200 * 100	M4	4
32LF25**	200 * 100	M4	4
37/42LF25**	200 * 200	M6	4
32LG2***	200 * 100	M4	4
37/42LG2***	200 * 200	M6	4
32LG33**	200 * 100	M4	4
37/42LG33**	200 * 200	M6	4
19/22LH20**	100 * 100	M4	4
26/32LH20**	200 * 100	M4	4
37/42LH20**	200 * 200	M6	4
32LH3***	200 * 100	M4	4
37/42/47LH3***	200 * 200	M6	4
32LH40**	200 * 100	M4	4
37/42/47LH40**	200 * 200	M6	4
32LH49**	200 * 100	M4	4
37/42/47LH49**	200 * 200	M6	4
32LH50**	200 * 100	M4	4
37/42/47LH50**	200 * 200	M6	4
55LH50**	400 * 400	M6	4
32LH70**	200 * 100	M4	4
37/42/47LH70**	200 * 200	M6	4
42/47LH90**	200 * 200	M6	4
32LF51**	200 * 100	M4	4
42/47LF51**	200 * 200	M6	4
50PS70**	400 * 400	M6	4
60PS70**	600 * 400	M8	4
50PS80**	400 * 400	M6	4
60PS80**	600 * 400	M8	4
42/50PQ35**	400 * 400	M6	4
42PQ65**	400 * 400	M6	4
50PS65**	400 * 400	M6	4

- Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.

RACCORDEMENT À UNE ANTENNE

Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'antenne.
■ Le câble et le convertisseur d'antenne ne sont pas fournis.

Pour recevoir une image de meilleure qualité dans les zones où le signal est faible, installez un amplificateur de signal sur l'antenne comme indiqué ci-dessus.
■ Pour acheminer le signal vers deux téléviseurs, utilisez un séparateur de signal d'antenne.

UTILISATION DU NOYAU DE FERRITE (Cet accessoire n'est pas

disponible pour tous les modèles.)

Un noyau de ferrite peut être utilisé pour réduire l'onde électromagnétique au moment du branchement du cordon d'alimentation.

Plus le noyau de ferrite est proche de la prise de courant, plus son action sera efficace.

Installez la prise de courant à proximité.

CONFIGURATION D'UN APPAREIL EXTERNE

■ Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les appareils pour ne pas les endommager.
- Cette section relative au RACCORDEMENT D'UN APPAREIL EXTERNE présente essentiellement des schémas pour les modèles 50/60PS70** et 50/60PS80**.
■ L'image peut être différente de celle affichée sur votre téléviseur.

CONFIGURATION DU RÉCEPTEUR HD

- Ce téléviseur peut recevoir des signaux numériques RF/par câble sans décodeur numérique externe.

Toutefois, si vous ne parvenez pas à recevoir les signaux numériques à partir d'un décodeur ou d'un autre appareil numérique externe, reportez-vous au schéma ci-dessous.

Raccordement avec un câble composantes

1 Raccordez les prises de sortie vidéo (Y, PB, PR) du décodeur numérique aux prises d'entrée COMPONENT IN VIDEO du téléviseur.
2 Raccordez la sortie audio du décodeur numérique aux prises d'entrée COMPONENT IN AUDIO du téléviseur.
3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil).
4 Sélectionnez la source d'entrée Composantes à l'aide de la touche INPUT de la télécommande.

▶ Format audio HDMI pris en charge : Dolby Digital, PCM Le format audio DTS n'est pas supporté.

Signal	Composantes	HDMI
480i/576i	O	X
480p/576p	O	O
720p/1080i	O	O
1080p	O(50/60Hz uniquement)	O(24Hz/30Hz/50Hz/60Hz)

AV2 VIDEO PB PR L AUDIO R COMPONENT IN ANTEN IN 1 2 Y PB PR L R

Raccordement d'un décodeur avec un câble HDMI

1 Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN 1, HDMI IN 2(Sauf 19/22LH20**, 19/22LG31**), HDMI IN 3 (Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) ou HDMI IN 4 (32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement) du téléviseur.

2 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil).

3 Sélectionnez la source d'entrée HDMI1, HDMI2(Sauf 19/22LH20**, 19/22LG31**), HDMI3(Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32',37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) ou HDMI4(32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70** 50/60PS80** uniquement) à l'aide de la touche INPUT de la télécommande.

! REMARQUE

▶ Vérifiez que votre câble HDMI est compatible au minimum avec la version 1.3. Si le câble HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des câbles récents compatibles au minimum avec la version HDMI 1.3.

Raccordement avec un câble HDMI-DVI

1 Raccordez le décodeur numérique à la prise d'entrée HDMI/DVI IN 1 du téléviseur.
2 Raccordez la sortie audio du décodeur numérique à la prise d'entrée AUDIO IN (RGB/DVI) du téléviseur.
3 Allumez le décodeur numérique (reportez-vous au manuel d'utilisation de l'appareil).
4 Sélectionnez la source d'entrée HDMI1 à l'aide de la touche INPUT de la télécommande.

HDMI IN 3 2 1 HDMI AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 AV RPM IN (PC) RS-232C IN (CONTOL & SERVICE) 1 2 DVI-DTV OUTPUT L R

CONFIGURATION D'UN LECTEUR DVD

Raccordement avec un câble composantes

1 Raccordez les sorties vidéo (Y, PB, PR) du lecteur DVD aux prises d'entrée COMPONENT IN VIDEO du téléviseur.
2 Raccordez les sorties audio du lecteur DVD aux prises d'entrée COMPONENT IN AUDIO du téléviseur.
3 Mettez votre lecteur DVD sous tension, puis insérez un DVD.
4 Sélectionnez la source d'entrée composantes à l'aide de la touche INPUT de la télécommande.
5 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

COMPONENT IN AUDIO Y Pb Pr R ANTENNA IN 1 2 Y Pb Pb L R

Entrées en composantes

Vous pouvez améliorer la qualité de l'image en raccordant le lecteur DVD aux ports d'entrée en composantes, comme illustré ci-dessous.

Entrées en composantes du téléviseur	Y	P_B	P_R
Sorties vidéo du lecteur DVD	Y	P_B	P_R
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Raccordement avec un câble Péritel

1 Raccordez la prise Péritel du DVD à la prise Péritel AV1 du téléviseur.
2 Mettez votre lecteur DVD sous tension, puis insérez un DVD.
3 Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande.

En cas de raccordement à la prise Péritel AV2, sélectionnez la source d'entrée AV2.

4 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

Péritel	Entrée			Sortie
	Vidéo	Audio	RVB	Vidéo / Audio
AV1	O	O	O	Analogique uniquement
AV2	O	O	X	Les sorties analogique, DTV, AV1/2/3 sont possibles.

Mode d'entrée courant\Type de sortie	AV1 (sortie TV)	AV2 (sortie moniteur)	AV2 (lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)
Téléviseur numérique	X	O	O
Téléviseur analogique, AV1/3	O	O	O
Composantes/RGB	O	X	(Le mode d'entrée est automatiquement converti en DTV.)
HDMI	X	X
AV2	O	O	O

AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 AV2 COMPONENT IN AVIO PA L ANTENNA IN R 1 AUDIO/ VIDEO (A) AUDIO (L)

Sortie TV : retransmet les signaux vidéo du téléviseur analogique. Sortie moniteur : retransmet l'image affichée à l'écran.

! REMARQUE

▶ Un câble Péritel doit toujours être blindé.

Raccordement avec un câble S-Vidéo

(32/37/42/47LH70**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement)

1 Raccordez la sortie S-VIDÉO du LECTEUR DVD à l'entrée S-VIDÉO du téléviseur.
2 Raccordez les sorties audio du lecteur DVD aux entrées AUDIO du téléviseur.
3 Mettez votre lecteur DVD sous tension, puis insérez un DVD.
4 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.
5 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

USB IN HDMI IN 4 S-VIDEO AV IN 3 MONO AUDIO R VIDEO 1 2 VIDEO S-VIDEO L R ANT IN ANT OUT

Raccordement avec un câble HDMI

1 Raccordez la sortie HDMI du lecteur DVD à l'entrée HDMI/DVI IN 1, HDMI IN 2(Sauf 19/22LH20**, 19/22LG31**), HDMI IN 3 (Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25** 32/37/42LG2***, 32/37/42LG33**, 26LG31**) ou HDMI IN 4 (32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement) du téléviseur.

2 Sélectionnez la source d'entrée HDMI1, HDMI2(Sauf 19/22LH20**, 19/22LG31**), HDMI3(Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) ou HDMI4(32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement) à l'aide de la touche INPUT de la télécommande.

3 Reportez-vous au manuel d'utilisation du lecteur DVD pour en connaître le fonctionnement.

! REMARQUE

▶ Si vous utilisez un câble HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo.
▶ Si le lecteur DVD ne prend pas en charge la fonction Auto HDMI, vous devez régler correctement la résolution de sortie.
▶ Vérifiez que votre câble HDMI est compatible au minimum avec la version 1.3.
Si le câble HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des câbles récents compatibles au minimum avec la version HDMI 1.3.

HDMI IN 3 2 1 HDMI DVD OUT AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT RGB IN (PC) RS-232C IN (CONTROL & SERVICE) HDMI-DVD OUTPUT

CONFIGURATION D'UN APPAREIL EXTERNE

CONFIGURATION D'UN MAGNÉTOSCOPE

Afin d'éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur.

Raccordement avec un câble RF

1 Raccordez la prise ANT OUT du magnétoscope à la prise ANTENNA IN du téléviseur.
2 Raccordez le câble d'antenne à la prise ANT IN du magnétoscope.
3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal adéquat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise Péritel

1 Raccordez la prise Péritel du magnétoscope à la prise Péritel AV1 du téléviseur.
2 Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
3 Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande.
4 En cas de raccordement à la prise Péritel AV2, sélectionnez la source d'entrée AV2.

OPTICAL DIGITAL AUDIO OUT AV1 AV2 ANTENNA IN R PC R AUDIO 1 AUDIO/ VIDEO (R) AUDIO (L)

Péritel	Entrée			Sortie
	Vidéo	Audio	RVB	Vidéo / Audio
AV1	O	O	O	Analogique uniquement
AV2	O	O	X	Les sorties analogique, DTV, AV1/2/3 sont possibles.

Mode d'entrée courant\Type de sortie	AV1(sortie TV)	AV2(sortie moniteur)	AV2(lorsque l'enregistrement programmé DTV est en cours avec le matériel d'enregistrement.)
Téléviseur numérique	X	O	O
Téléviseur analogique, AV1/3	O	O	O
Composantes/RGB	O	X	(Le mode d'entrée est automatiquement converti en DTV.)
HDMI	X	X
AV2	O	O	O

Sortie TV : retransmet les signaux vidéo du téléviseur analogique. Sortie moniteur : retransmet l'image affichée à l'écran.

! REMARQUE

▶ Un câble Péritel doit toujours être blindé.

Raccordement avec un câble RCA (Sauf 19/22LU40**, 19/22LU50**, 19/22LH20**, 19/22LG31**, 32/37/42LF25**)

1 Raccordez les prises AUDIO/VIDEO du magnéto-scope aux prises AUDIO/VIDÉO du téléviseur. Respectez les couleurs des prises : Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge.

2 Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).

3 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

! REMARQUE

▶ Si vous avez un magnétoscope mono, raccordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

L/MOND AUDIO-R VIDEO AV IN 3 1 S-VIDEO VIDEO L R ANT IN OUTPUT SWITCH ANT OUT

Raccordement avec un câble S-Vidéo

(32/37/42/47LH70**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement)

1 Raccordez la prise de sortie S-VIDEO du magnétoscope à la prise d'entrée S-VIDEO du téléviseur. Vous obtiendrez une meilleure qualité d'image qu'avec une entrée composite (câble RCA) normale.
2 Raccordez les prises audio du magnétoscope aux prises d'entrée AUDIO du téléviseur.
3 Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au manuel d'utilisation du magnétoscope).
4 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

USB IN HDMI IN 4 S-VIDEO LMONO-AUDO-R VIDEO AV IN 3 S-VIDEO VIDEO OUTPUT SWITCH R ANT IN ANT OUT

! REMARQUE

▶ Si les prises S-VIDEO et VIDEO sont raccordées simultanément au magnétoscope S-VHS, seul le signal S-VIDÉO sera reçu.

INSERTION DU MODULE CI

• Permet d'activer les chaînes cryptées (chaînes payantes) en mode télévision numérique.
• Cette fonction n'est pas disponible dans tous les pays.

1 Insérez le module CI dans le logement pour carte PCM-CIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma.

Pour plus d'informations, reportez-vous à la page 77.

PCMCIA CARD SLOT USB IN HDMI IN 4 VEillez au positionnement de cette encoche comme illustré, puis insérez le module Cl.

! REMARQUE

Vérifiez que le module CI est inséré dans le bon sens dans le lecteur de carte PCMCIA. Si le module n'est pas inséré correctement, cela peut endommager le téléviseur et le lecteur de carte PCMCIA.

CONFIGURATION DE LA SORTIE AUDIONUMÉRIQUE

Envoie le signal audio du téléviseur à un appareil audio externe via le port de sortie audionumérique (optique). Pour profiter de la diffusion numérique via les enceintes 5.1, raccordez la borne OPTICAL DIGITAL AUDIO OUT situé à l'arrière du téléviseur à un home cinéma DVD (ou amplificateur).

1 Raccordez une des extrémités d'un câble optique au port de sortie audionumérique (optique) du téléviseur.
2 Raccordez l'autre extrémité du câble optique à l'entrée audionumérique (optique) de l'appareil audio.

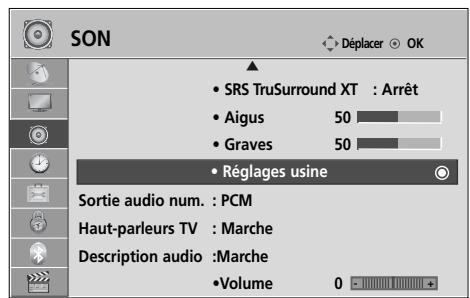

3 Réglez l'option "Haut-parleurs TV" sur "Arrêt" dans le menu SON (p. 132). Reportez-vous au manuel d'utilisation de l'appareil externe.

AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 AV2 RGB IN (R RS-232C I (CONTROL & SERVICE) 1 2 AUDIO VIDEO

ATTENTION

▶ Ne jamais regarder à l'intérieur du port de sortie optique. L'exposition directe au faisceau laser pourrait entraîner des lésions oculaires !

CONFIGURATION DES ÉCOUTEURS

(Sauf 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

Vous pouvez écouter le son à l'aide des écouteurs.

1 Branchez les écouteurs dans la prise appropriée.
Pour régler le volume des écouteurs, appuyez sur le bouton ∆ + ou -.

Lorsque vous appuyez sur le bouton MUTE (MUET), le son diffusé dans les écouteurs est coupé.

H/PO

! REMARQUE

Lorsque vous branchez un casque, les options du menu AUDIO sont désactivées.
Lorsque vous changez de MODE AV alors qu'un casque est raccordé, ce changement s'applique à la vidéo mais non au son.
La sortie audionumérique optique n'est pas disponible lorsque vous raccordez un casque.

CONFIGURATION D'UNE AUTRE SOURCE AUDIO/VIDÉO

1 Raccordez les prises AUDIO/VIDEO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Respectez les couleurs des prises : Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge.
2 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.
3 Mettez en marche la source externe correspondante. Reportez-vous au manuel d'utilisation de l'appareil externe.

CONFIGURATION DE L'ENTRÉE USB

1 Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur.
2 Après avoir raccordé les prises d'entrée USB IN, vous pouvez utiliser la fonction USB. (p. 96)

CONFIGURATION D'UN APPAREIL EXTERNE

CONFIGURATION D'UN PC

Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l'ordinateur s'adapte automatiquement aux paramètres du téléviseur.

Raccordement avec un câble D-sub à 15 broches

1 Raccordez la sortie RGB du PC à l'entrée RGB IN (PC) du téléviseur.
2 Raccordez la sortie audio du PC à la prise AUDIO IN (RGB/DVI) du téléviseur.
3 Allumez l'ordinateur et le téléviseur.
4 Sélectionnez la source d'entrée RGB à l'aide de la touche INPUT de la télécommande.

AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 HOMI IN 3 2 1 HOMI/DVI IN RGB IN (PC) 1 2 AUDIO RGB OUTPUT

Raccordement avec un câble HDMI-DVI

1 Raccordez la prise de sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN1 du téléviseur.
2 Raccordez les prises de sortie audio du boîtier décodeur numérique à la prise AUDIO IN (RGB/DVI) du téléviseur.
3 Allumez l'ordinateur et le téléviseur.
4 Sélectionnez la source d'entrée HDMI1 à l'aide de la touche INPUT de la télécommande.

HDMI IN 3 2 1 HDMI AUDIO IN (RGB/DVI) OPTICAL DIGITAL AUDIO OUT AV1 AV2 HDMI (PC) RS 232C IN (CONTOL & SERVICE) 1 2 DVI-PC OUTPUT AUDIO

Résolution d'affichage prise en charge

Modèles de téléviseur plasma
Mode RVB-PC, HDMI/DVI-PC

Résolution	Fréquence horizontale(KHz)	Fréquence verticale(Hz)
720x400	31,468	70,08
640x480	31,469	59,94
800x600	37,879	60,31
1024x768	48,363	60,00
1280x768	47,78	59,87
1360x768	47,72	59,80
1920x1080	66,587	59,934
1280x1024	63,98	60,02
1400x1050	65,317	59,979

Mode HDMI/DVI-DTV

Résolution	Fréquence horizontale(KHz)	Fréquence verticale(Hz)
640x480	31,649	59,94
	31,469	60
720x480	31,47	59,94
	31,50	60
720x576	31,25	50,00
1280x720	37,50	50,00
	44,96	59,94
	45,00	60
1920x1080	28,125	50,00
	33,72	59,94
	33,75	60
	27,00	24,00
	33,750	30
	56,25	50,00
	67,433	59,94
	67,50	60

Modèles de téléviseur LCD / MODÈLES DE TÉLÉVISEUR LCD À LED

Mode RVB-PC, HDMI/DVI-PC

Résolution	Fréquence horizontale(KHz)	Fréquence verticale(Hz)
720x400	31,468	70,08
640x480	31,469	59,94
800x600	37,879	60,31
1024x768	48,363	60,00
1280x768	47,78	59,87
1360x768	47,72	59,80
1280x1024	63,595	60,00
1920x1080(RGB-PC)	66,587	59,93
1920x1080(HDMI-PC)	67,5	60,00
1440x900	55,5	59,90
1400x1050	64,744	59,948
1680x1050	65,16	59,94

Mode HDMI/DVI-DTV

Résolution	Fréquence horizontale(KHz)	Fréquence verticale(Hz)
720x480	31,469/31,5	59,94/60
720x576	31,25	50
1280x720	37,5	50
	44,96/45	59,94/60
1920x1080	33,72/33,75	59,94/60
	28,125	50
	26,97/27	23,97/24
	33,716/33,75	29,976/30,00
	56,25	50
	67,43/67,5	59,94/60

! REMARQUE

Évitez de laisser une image figée à l'écran pendant une période prolongée ; l'image figée peut laisser une empreinte permanente à l'écran. Si vous en avez la possibilité, utilisez un économiseur d'écran.
Il est possible que des interférences apparaissent selon la résolution, le modèle vertical, le contraste ou la luminosité en mode PC. Changez alors la résolution du mode PC, modifiez la fréquence de rafraîchissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l'ordinateur ne peut pas être modifiée, changez la carte graphique de l'ordinateur ou demandez conseil au fabricant de la carte graphique.
▶ The synchronization input waveform for ▶ Le mode de synchronisation est distinct pour les fréquences horizontale et verticale.
Nous recommandons d'utiliser les résolutions 1920x1080, 60Hz(sauf pour les modèles 19/22LU40**, 19LU50**, 19/22/26/32/37/42LH20**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 42/50PQ35**, 42PQ65**), 1360x768, 60Hz(modèles 19/22LU40**, 19LU50**, 19/22/26/32/37/42LH20**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**, 50PQ35** uniquement), 1024x768, 60Hz(modèles 42PQ35**, 42PQ65** uniquement), 1440x900, 60Hz(modèles 19LG31** uniquement), 1680x1050, 60Hz(modèles 22LG31** uniquement) pour le mode PC, car elles délivrent la meilleure qualité d'image.

Raccordez le câble de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le câble de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur.
Raccordez le câble audio de l'ordinateur à l'entrée audio du téléviseur (les câbles audio ne sont pas fournis avec le téléviseur).
▶ Si vous utilisez une carte son, réglez le son de l'ordinateur en conséquence.
Si la carte graphique de l'ordinateur ne reproduit pas les signaux RVB analogiques et numériques simultanément, raccordez soit le port RVB, soit l'entrée HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur.
Si la carte graphique de l'ordinateur reproduit simultanément la sortie RVB analogique et numérique, réglez le téléviseur sur RVB ou HDMI (l'autre mode est automatiquement réglé sur Plug and Play par le téléviseur.)
▶ Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un câble HDMI-DVI.
▶ Si vous utilisez un câble RVB-PC trop long, des interférences peuvent apparaître sur l'écran. Nous vous recommandons d'utiliser un câble inférieur à 5 mètres. Cela vous garantit une qualité d'image optimale.

CONFIGURATION D'UN APPAREIL EXTERNE

Configuration de l'écran pour le mode PC

Réinitialisation de l'écran

Restaure les réglages Position, Taille et Phase aux paramètres d'usine.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

IMAGE Contraste 90 Luminosité 50 Netteté 70 Couleur 60 Teinte 0 Contrôle avancé Réglage usine Écran

ÉCRAN Résolution Config. auto. Position Taille Phase Réglages usine Déplacer Retour OK Oui Non

Sélectionner IMAGE.

Sélectionner Écran.

Sélectionner Réglages usine.

Sélectionner Oui.

Activer Réglages usine.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Réglage de la position, taille et phase de l'écran

Si l'image n'est toujours pas nette après l'ajustement automatique et notamment si les caractères continuent de trembler, réglez la phase de l'image manuellement.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

IMAGE Contraste 90 Luminosité 50 Netteté 70 Couleur 60 Teinte 0 R G Contrôle avancé Réglage usine Écran

ÉCRAN Résolution Config. auto. Position Taille Phase Réglages usine Déplacer Retour

Sélectionner IMAGE.

Sélectionner Écran.

Sélectionner Position, Taille ou Phase.

Effectuez les réglages adéquats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Sélection de la résolution

Pour afficher une image normale, la résolution du mode RVB doit correspondre à la sélection du mode PC.

Cette fonction peut être activée dans le mode suivant : RGB (RVB) [PC].

IMAGE Contraste 90 Luminosité 50 Netteté 70 Couleur 60 Teinte 0 Contrôle avancé Réglage usine Écran

ÉCRAN Déplacer Retour Résolution 1024 x 768 Config. auto. Position 1280 x 768 Taille 1360 x 768 Phase Réglages usine

Sélectionner IMAGE.

Sélectionner Écran.

Sélectionner Résolution.

Sélectionner la résolution souhaitée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Configuration automatique (mode RVB [PC] uniquement)

Ajuste la position de l'image et minimise le tremblement de l'image de façon automatique. Si l'image n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne correctement, vous devez effectuer d'autres réglages.

Config. auto.

Cette fonction sert à régler automatiquement la position, la taille et la phase de l'écran. L'image affichée sera instable quelques secondes pendant la configuration automatique.

IMAGE Contraste 90 Luminosité 50 Netteté 70 Couleur 60 Teinte 0 R G Contrôle avancé Réglage usine Écran

ÉCRAN Résolution Config. auto. Position Taille Phase Réglages usine Déplacer Retour OK Oui Non

Sélectionner IMAGE.

Sélectionner Écran.

Sélectionner Config. auto..

Sélectionner Oui.

Activer Config. auto.

• Si la position de l'image n'est toujours pas correcte, relancez la configuration automatique.

• Si les images doivent être de nouveau ajustées après le réglage automatique en mode RVB (PC), vous pouvez ajuster la position, la taille ou la phase.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE

(Seulement 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 32/42/47LF51**, 50/60PS70**, 50/60PS80**, 42PQ65**, 50PS65**)

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur.(► p.1 16) RATIO Sélectionne le format d'image de votre choix.(► p.1 13) POWER Permet de mettre l'appareil sous tension lorsqu'il est en mode veille et de le mettre hors tension pour passer en mode veille. INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(► p.80) TV/RAD Permet de sélectionner la radio, la télévision ou une chaîne numérique. Q. MENU Permet de sélectionner la source du menu rapide souhaitée (Format de l'image, Voix nette II, Préréglages d'image, Préréglages du son, Audio, Minuterie d'arrêt, Favoris, Appareil USB).(► p.63) MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu. (► p.64) GUIDE Affiche le guide de programmes.(► p.1 10) TOUCHES CENTRALES (haut/bas/gauche/droite) Ces touches vous permettent de naviguer à travers les menus à l'écran et de régler les paramètres système à votre convenance. OK Valide votre sélection ou affiche le mode en cours. RETURN(EXIT) Permet à l'utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d'interaction. INFO ① Affiche les informations de l'écran sélectionné. AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV.(► p.86) TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte (uniquement pour les modèles équipés du TÉLÉTEXTE) ou pour l'Édition des chaînes. 1 Touches du TÉLÉTEXTE Ces touches sont utilisées pour le télétexte. Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte'.(► p.1 49) SUBTITLE Affiche les sous-titres dans la langue de votre choix en mode numérique. SIMPLINK Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran .(► p.83)

ENERGY SAVING e0 POWER INPUT RATIO TV/RAD Q MENU MENU GUIDE OK RETURN INFO AV MODE EXIT MARK FAV P MUTE 1 2 3 4 5 6 7 8 9 LIST 0 Q.VIEW TITLE TEXT T.OPT SUBTITLE TITLE T.OPT SUBTITLE FREEZE

VOLUME +/- Permet de régler le volume.

MARK Sélectionner et désélectionner des chaînes dans le menu USB.

FAV Permet d'afficher la chaîne préférée sélectionnée.

MUTE Permet de couper ou de remettre le son.

CHAÎNES ^ ∨ Permet de sélectionner une chaîne.

PAGE précédente/ Permet de se déplacer d'un ensemble d'informations suivante affichées à l'écran à un autre.

Touches Permettent de sélectionner une chaîne. numériques 0 à 9 Permettent de sélectionner des éléments numérotés dans un menu.

LIST Affiche la liste des chaînes.(▶ p.78)

Q.VIEW Permet de revenir à la dernière chaîne visionnée.

Touches de Commandes SIMPLINK ou menu USB (album photo et liste music contrôle du code ou liste de films(32/37/42/47LH49**, menu 32/37/42/47/55LH50**, 32/37/42/47LH70**, USB/SIMPLINK 50/60PS70**, 50/60PS80**, 42PQ65**, 50PS65** uniquement).

FREEZE Permet d'arrêter l'image affichée à l'écran.(téléviseur plasma uniquement)

Insertion des piles

■ Ouvrez le capot du compartiment à piles à l'arrière de la télécommande.
Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées.
■ Remettez le capot.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

TV/RAD Permet de sélectionner la radio, la télévision ou une chaîne numérique. AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV.(► p.86) POWER Permet de mettre l'appareil sous tension lorsqu'il est en mode veille et de le mettre hors tension pour passer en mode veille. INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(► p.80) ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur.(► p.116) Touches numériques 0 à 9 Permettent de sélectionner une chaîne. Permettent de sélectionner des éléments numérotés dans un menu. Q.VIEW Permet de revenir à la dernière chaîne visionnée. LIST Affiche la liste des chaînes.(► p.78) TOUCHES CENTRALES (haut/bas/gauche/droite) Ces touches vous permettent de naviguer à travers les menus à l'écran et de régler les paramètres système à votre convenance. OK Valide votre sélection ou affiche le mode en cours. MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de visionnage de la télévision depuis n'importe quel menu.(► p.64) RETURN(EXIT) Permet à l'utilisateur de revenir en arrière dans une application interactive, EPG ou autre fonction d'interaction. TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte (uniquement pour les modèles équipés du TÉLETEXTE) ou pour l'Édition des chaînes. 1 Touches du TÉLÉTEXTE Ces touches sont utilisées pour le télétexte. Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte'.(► p.149) SUBTITLE Affiche les sous-titres dans la langue de votre choix en mode numérique. SIMPLINK Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran (► p.83)

VOLUME +/- Permet de régler le volume. MUTE Permet de couper ou de remettre le son. CHAÎNES ^ √ Permet de sélectionner une chaîne. PAGE précédente/ suivante Permet de se déplacer d'un ensemble d'informations affichées à l'écran à un autre. Touches de commande SIMPLINK Q. MENU Permet de sélectionner la source du menu rapide souhaitée. (Format de l'image, Voix nette II , Préréglages d'image, Préglages du son, Audio, Minuterie d'arrêt, Favoris, Economie d'énergie.) (▶ p.63) INFO ① Affiche les informations de l'écran sélectionné. GUIDE Affiche le guide de programmes.(▶ p.110) FAV Permet d'afficher la chaîne préférée sélectionnée. MARK Sélectionnez l'entrée pour appliquer les réglages Picture Wizard. Insertion des piles ■ Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. ■ Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées. ■ Remettez le capot.

FONCTIONS DES TOUCHES DE LA TÉLÉCOMMANDE

(Seulement 42/47LH90**)

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

POWER Permet de mettre l'appareil sous tension lorsqu'il est en mode veille et de le mettre hors tension pour passer en mode veille. Marche/Arrêt Activation/désactivation de l'éclairage des touches. TV/RAD Permet de sélectionner la radio, la télévision ou une chaine numérique. ENERGY SAVING Permet de régler le mode d'économie d'énergie du téléviseur.(► p.1 1 6) INFO ⓘ Affiche les informations de l'écran sélectionné. INPUT Le mode d'entrée externe permet d'alterner entre les appareils externes.(► p.80) Touches numériques 0 à 9 Permettent de sélectionner une chaîne. Permettent de sélectionner des éléments numérotés dans un menu. LIST Affiche la liste des chaînes.(► p.7 8) Q.VIEW Permet de revenir à la dernière chaîne visionnée. MENU Permet de sélectionner un menu. Efface tous les affichages à l'écran et retourne au mode de vision- nage de la télévision depuis n'importe quel menu.(► p.64) Q. MENU Permet de sélectionner la source du menu rapide souhaitée (Format de l'image, Voix nette II , Préréglages d'image, Préréglages du son, Audio, Minuterie d'arrêt, Favoris, Appareil USB).(► p.63) TOUCHES CEN- TRALES (haut/bas/ gauche/droite) Ces touches vous permettent de naviguer à travers les menus à l'écran et de régler les paramètres système à votre convenance. OK Valide votre sélection ou affiche le mode en cours. GUIDE Affiche le guide de programmes.(► p.1 10) RETURN(EXIT) Permet à l'utilisateur de revenir en arrière dans une appli- cation interactive, EPG ou autre fonction d'interaction. TOUCHES COLORÉES Ces touches sont utilisées pour le télétexte (uniquement pour les modèles équipés du TÉLETEXTE) ou pour l'Édition des chaînes. 1 Touches du TÉLÉTEXTE Ces touches sont utilisées pour le télétexte. Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte'.(► p.1 49) SUBTITLE Affiche les sous-titres dans la langue de votre choix en mode numérique.

POWER ON/OFF TV/RAD ENERGY SAVING INFO INPUT 1 2 3 4 5 6 7 8 9 LIST 0 Q.VIEW + - MARK FAV MUTE P PAGE MENU Q.MENU OK GUIDE RETURN EXIT TEXT T.OPT SUBTITLE SmpLink AV MODE RATIO

VOLUME +/- Permet de régler le volume.

FAV Permet d'afficher la chaîne préférée sélectionnée.

MARK Sélectionner et désélectionner des chaînes dans le menu USB.

MUTE Permet de couper ou de remettre le son.

CHAÎNES ^ ∨ Permet de sélectionner une chaîne.

PAGE précédente/ Permet de se déplacer d'un ensemble d'informations suivante affichées à l'écran à un autre.

Touches de Commandes SIMPLINK ou menu USB (album photo et liste musicale ou liste de films).

menu

USB/SIMPLINK

MPLINK

Affiche une liste des appareils audiovisuels raccordés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran (▶ p.83)

RATIO Sélectionne le format d'image de votre choix.(▶ p.113)

AV MODE Permet de sélectionner et définir des images et des sons lorsque vous raccordez des appareils AV.(▶ p.86)

Insertion des piles

■ Ouvrez le capot du compartiment à piles à l'arrière de la télécommande.
Utilisez deux piles alcalines de 1,5V de type AAA. Ne mélangez pas piles neuves et piles usagées.
■ Remettez le capot.

MISE SOUS TENSION DU TÉLÉVISEUR

Pour pouvoir utiliser toutes les fonctions du téléviseur, vous devez mettre celui-ci sous tension.

1 Commencez par brancher correctement le cordon d'alimentation.
Ensuite, allumez l'interrupteur principal du téléviseur.(42/47LH90**, 32/37/42/47LH70**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3***, 32/37/42/47LH40**, 32/37/42/47LH49**, 32/37/42/47/55LH50**, 19/22LU40**, 19/22/26LU50** uniquement)
Le téléviseur se met alors en mode veille.

Pour allumer le téléviseur lorsque celui-ci est en mode veille, appuyez sur la touche ⏻ / I(TV LCD/LED LCD TV uniquement), INPUT ou P ▲ ▼ (ou P ∧ ∨) du téléviseur, ou appuyez sur la touche POWER, INPUT, P ∧ ∨ ou sur les touches NUMÉRIQUES de la télécommande.

Initialisation de la configuration

Si l'affichage à l'écran (OSD) apparaît une fois la télévision allumée, vous pouvez régler la langue, Réglage d'environnement, le pays et la Recherche auto..

Remarque:

a. Si vous quittez sans terminer la configuration initiale, le menu Initial Setting (Configuration initiale) s'affichera à nouveau.
b. Appuyez sur la touche RETURN pour passer de l'OSD actuel à l'OSD précédent.
c. Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique.
d 'Le mode "Usage familial" est particulièrement adapté à l'environnement domestique. Il est défini comme le mode par défaut de ce téléviseur.
e. Le mode "Mode Expo." est particulièrement adapté à l'environnement des magasins. Si un utilisateur modifie les données de qualité d'image, le mode "Mode Expo." initialise l'appareil à la qualité vidéo définie par le fabricant après un laps de temps spécifique.
f. Vous pouvez modifier le mode (Usage familial, Store Demo) avec l'option Réglage d'environnement dans le menu OPTION.

SÉLECTION DES CHAÎNES

1 Appuyez sur la touche P ^ ∨ ou sur les touches NUMÉRIQUES pour sélectionner un numéro de chaîne.

RÉGLAGE DU VOLUME

1 Appuyez sur la touche ∠ + ou - pour régler le volume.

Si vous souhaitez couper le son, appuyez sur la touche MUTE.

Vous pouvez annuler cette fonction en appuyant sur les touches MUTE, ∆ + ou - et AV MODE.

MENU RAPIDE

Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

Le menu rapide (Q.Menu) est un menu comprenant des fonctions que les utilisateurs peuvent être amenés à utiliser fréquemment.

Format de l'image : permet de sélectionner le format d'image de votre choix.

Pour définir les paramètres du zoom, sélectionnez 14:9, Zoom et Zoom cinéma dans le menu de format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.

Voix nette II : permet de différencier les gammes de sons provenant de voix humaines des autres, pour faciliter l'écoute des dialogues.

Préréglages d'image : permet de sélectionner le mode Image de votre choix.

Préréglages du son : permet de définir automatiquement la combinaison sonore qui semble être la meilleure pour les images en cours de visualisation. Permet de sélectionner le mode Son de votre choix.

Format de l'image 16:9

Audio : permet de sélectionner la sortie audio. Minuterie d'arrêt : permet de régler la minu terie d'arrêt.

Favoris : Sélectionne la chaîne préférée.

Appareil USB : permet d'éjecter un périphérique USB. (Sauf 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3***, 32/42/47LF51**)

Économie d'énergie : Sélectionne le mode d'économie d'énergie de votre choix. (19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3***, 32/42/47LF51** uniquement)

Format de l'image 16:9

Afficher chaque menu.

Sélectionner la source de votre choix.

• Appuyez sur la touche Q. MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

SÉLECTION ET RÉGLAGE DES MENUS À L'ÉCRAN

Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

    I["IMAGE"] --> J["Format de l'image : 16:9"]
    I --> K["Assistant d'Image"]
    I --> L["Économie d'énergie : Arrêt"]
    I --> M["Préréglages d'image : Standard"]
    I --> N["Rétro-éclairage 70"]
    I --> O["Contraste 90"]
    I --> P["Luminosité 50"]
    I --> Q["Netteté 70"]

    R["SON"] --> S["Volume auto. : Arrêt"]
    R --> T["Voix nette II : Arrêt"]
    R --> U["Niveau 3"]
    R --> V["Balance 0 L"]
    R --> W["Préréglages du son : Standard"]
    R --> X["SRS TruSurround XT : Arrêt"]
    R --> Y["Aigus 50"]
    R --> Z["Graves 50"]

    AA["OPTION"] --> AB["Langue menu (Language): Français"]
    AA --> AC["Langue audio : Français"]
    AA --> AD["Langue des sous-titres : Français"]
    AA --> AE["Malentendant (☐) : Arrêt"]
    AA --> AF["Pays : UK"]
    AA --> AG["Labels des sources"]
    AA --> AH["SIMPLINK : Marche"]
    AA --> AI["Blocage touches : Arrêt"]

    AJ["PHONE"] --> AK["CONFIG"]
    AJ --> AL["IMAGE"]
    AJ --> AM["SON"]
    AJ --> AN["HEURE"]
    AJ --> AO["OPTION"]
    AJ --> AP["VERROU"]
    AJ --> AQ["BLUETOOTH"]
    AJ --> AR["USB"]

    AS["HEURE"] --> AT["Horloge"]
    AS --> AU["Heure arrêt : Arrêt"]
    AS --> AV["Heure marche : Arrêt"]
    AS --> AW["Minuterie d'arrêt : Arrêt"]

    AX["SOURCE"] --> AY["(32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement)"]

    BY["VERROU"] --> BZ["Système de verrou : Arrêt"]
    BY --> CA["Défin. m.d.passe"]
    BY --> CB["Blocage de chaîne"]
    BY --> CC["Limitation d'âge : Blocage désactivé"]
    BY --> DD["Blocage d'entrée source"]

    BE["BLUETOOTH"] --> BF["Bluetooth : Arrêt"]
    BE --> BG["PIN TV : 0000"]
    BE --> BH["Casque Bluetooth : Déconnecté"]
    BE --> BI["Appareil Bluetooth enregistré"]
    BE --> BJ["Mes infos Bluetooth"]

    BK["SOURCE"] --> BL["Antenne"]
    BK --> BM["AV1"]
    BK --> BN["AV2"]
    BK --> BO["AV3"]
    BK --> BP["Composant"]
    BK --> BQ["RGB"]
    BK --> BR["HDMI1"]
    BK --> BS["HDMI2"]

    BT["USB"] --> BU["Photo"]
    BT --> BV["Musique"]
    BT --> BW["Vidéo"]
    BT --> BX["Code enreg. DivX"]
    BT --> BYD["Désactivation"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcc,stroke:#333
    style H fill:#ffc,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#cfc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#cfc,stroke:#333
    style T fill:#cfc,stroke:#333

Afficher chaque menu.

Sélectionner une option du menu.

Aller dans le menu contextuel.

• Appuyez sur le bouton INFO pour accéder au menu du manuel simplifié.
• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

! REMARQUE

Les options Méthode ISM ne sont disponibles qu'avec les modèles de téléviseur plasma.
Les options Rétro-éclairage, Voyant lumineux ne sont disponibles qu'avec les modèles de téléviseur LCD / MODELES DE TÉLEVISEUR LCD À LED.
▶ Il est impossible d'utiliser les options Informations CI en mode analogique.
▶ Il est impossible d'utiliser les options Préampli en mode analogique.(Sauf 32/37/42/47LH70**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

MÉMORISATION DES CHAÎNES

(Pour tous les pays, à l'exception de la Suède et de la Finlande)

Utilisez cette fonction pour rechercher et mémoriser automatiquement toutes les chaînes.

Lorsque vous lancez la programmation automatique, toutes les informations enregistrées auparavant sur le service seront supprimées.

Le nombre maximum des programmes qui peuvent être stockés est 500.

Mais le nombre peut différer légèrement selon les signaux de radiodiffusion.

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marc Diagnostiques Informations CI Vérifiez connexion de l'antenne. Les infos sur la chaîne précédente seront mises à jour lors de la syn- tonisation automatique Recherche SECAM L Numérotation Automatique Lancer Fermer

Sélectionner CONFIG.

Sélectionner Recherche auto..

Sélectionner Lancer.

Activer Recherche auto..

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
• Si vous souhaitez poursuivre la recherche automatique, sélectionnez Lancer à l'aide de la touche ^ ∨. Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.

• Numérotation Automatique : permet de sélectionner les numéros de programmes correspondant aux chaînes.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

MÉMORISATION DES CHAÎNES

(Uniquement pour la Suède et la Finlande)

Recherche auto DVB-C est un menu destiné aux utilisateurs des pays acceptant le câble DVB.

Utilisez cette fonction pour rechercher et mémoriser automatiquement toutes les chaînes.

Lorsque vous lancez la programmation automatique, toutes les informations enregistrées auparavant sur le service seront supprimées.

Pour sélectionner l'antenne,

    H["CONFIG"] --> I["Recherche auto."]
    I --> J["Recherche manuelle"]
    J --> K["Edition des chaînes"]
    K --> L["Mise à jour auto. : M"]
    L --> M["Diagnostiques"]
    M --> N["Informations CI"]

    O["Sélectionnez votre mode de connexion TV"] --> P["Antenne"]
    O --> Q["Câble"]
    O --> R["Fermer"]

    S["Vérifiez connexion de l'antenne. Les infos sur la chaîne précédente seront mises à jour lors de la sy-ntonisation automatique"] --> T["Recherche SECAM L"]
    T --> U["Numérotation Automatique"]
    U --> V["Lancer"]
    V --> W["Fermer"]

MENU Sélectionner CONFIG.

2 OK Sélectionner Recherche auto..

3 OK < > Sélectionner Antenne.

4 OK Sélectionner Lancer.

5 OK Activer Recherche auto..

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
• Si vous souhaitez poursuivre la recherche automatique, sélectionnez Lancer à l'aide de la touche ^ ∨. Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.

• Numérotation Automatique : permet de sélectionner les numéros de programmes correspondant aux chaînes.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Si vous voulez sélectionner le câble

Sélectionner CONFIG.

Sélectionner Recherche auto..

Sélectionner Câble.

Effectuer les réglages adéquats.

Sélectionner Lancer.

Activer Recherche auto..

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".

• Si vous souhaitez poursuivre la recherche automatique, sélectionnez OK à l'aide de la touche ∧ ∨. Appuyez ensuite sur OK. Sinon, sélectionnez Fermer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Les valeurs suivantes sont requises afin de rechercher toutes les chaînes disponibles de façon rapide et précise. Les valeurs couramment utilisées sont fournies sous forme de valeurs par défaut.

Toutefois, pour connaître les réglages corrects, adressez-vous à votre câblo-opérateur.

Lors de l'exécution de l'accord automatique en mode DVB câblé, la sélection de Full (Tout) permet la recherche de toutes les fréquences comprises entre 110 mégahertz et 862 mégahertz pour trouver les canaux disponibles. Si les chaînes ne sont pas détectées lors de la recherche avec les valeurs par défaut, lancez la recherche complète.

Toutefois, dans le cas de la recherche automatique complète des chaînes, la durée de la recherche peut être très longue.

• Fréquence : Entrez une plage de fréquences définie par l'utilisateur.
• Débit de symboles : En un débit de symboles défini par l'utilisateur (Débit de symboles : vitesse à laquelle un périphérique comme un modem envoie des symboles sur un canal).

- Modulation' : Entrez une modulation définie par l'utilisateur. (Modulation : charge de signaux audio ou vidéo sur un porteur).

• ID 'de réseau(Suède uniquement) : identificateur unique alloué à chaque utilisateur.

Remarque

▶ Si vous sélectionnez Câble après avoir coché soit Finland (Finlande) soit Sweden (Suède), vous pouvez voir le menu Channel Auto Update (mise à jour automatique des chaînes) dont la valeur par défaut est réglée sur Marche.
▶ Si vous maintenez l'option activée (Marche), les informations relatives aux chaînes seront automatiquement mises à jour en cas de modification des informations du réseau.
▶ Si l'option « Channel Auto Update » est réglée sur Arrêt (désactivée), les informations relatives aux chaînes ne seront pas mises à jour.

MÉMORISATION DES CHAÎNES

Si vous sélectionnez le code pays "--", (À l'exception de la Suède et de la Finlande)

Pour regarder la télévision en mode DVB-C (en dehors de la Suède et de la Finlande), réglez l'option Pays sur '--' dans le menu OPTION.

L'option Recherche auto. vous permet de choisir entre le mode Utilisateur et Complet. Il se peut que vous deviez ajuster les informations de fréquence trouvées lorsque vous effectuez la recherche en mode Utilisateur ; de plus, ces informations varient en fonction du câblo-opérateur. Lorsque vous effectuez la recherche en mode Complet, certains canaux peuvent être limités selon le câblo-opérateur, aussi la recherche peut-elle prendre un certain temps.

Remarque

▶ Votre câblo-opérateur peut vous facturer ses services ou vous imposer d'accepter ses conditions générales.
▶ Il est possible que le câble DVB-C ne fonctionne pas correctement avec certains câblo-opérateurs.
▶ La compatibilité avec les émissions numériques par câble DVB-C n'est pas garantie.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

RECHERCHE MANUELLE (EN MODE NUMÉRIQUE)

La recherche manuelle vous permet d'ajouter manuellement une chaîne à la liste des chaînes.

(Pour tous les pays, à l'exception de la Suède et de la Finlande.

& Lorsque vous sélectionnez l'antenne pour les modèles utilisés en Suède, en Finlande ou “--”)

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI

CONFIG Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : N Diagnostiques Informations CI DTV Votre téléviseur ajoutera les chaînes de ce canal sur la liste. UHF CH. 30 Mauvais Normal Bon Mettre à jour Fermer

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner DTV (Numérique).

Sélectionner le numéro du canal souhaité.

- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

(Lorsque vous sélectionnez le câble (mode câble DVB) pour les modèles utilisés en Suède, en Finlande ou “--”)

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI

CONFIG Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : M Diagnostiques Informations CI DTV Fréquence(kHz) 362000 Débit de symboles(kS/s) 6875 Modulation 640AM Mauvais Normal Bon Ajouter Fermer

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner DTV (Numérique).

Effectuer les réglages adéquats.

- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

La recherche manuelle vous permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix.

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Mar Diagnostiques Informations CI TV Sauvegarder 3 Système BG Tuner V/UHF Canal 0 Réglage fin ◀► Recherche ◀► Nom C 02 Sauvegarder Fermer

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner TV (Télévision).

ou

Sélectionner le numéro de chaîne souhaité.

Sélectionner un système TV.

Sélectionner V/UHF ou Câble.

ou

Sélectionner le numéro du canal souhaité.

Commencer la recherche.

Sélectionner Sauvegarder.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

• Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".
  • L: SECAM L/L' (France)

BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/Nouvelle-Zélande/Moyen-Orient/Afrique/Australie)

I : PAL I/II (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud)

DK : PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI)

- Pour enregistrer un autre canal, répétez les étapes 4 à 9.

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Mar Diagnostiques Informations CI TV Sauvegarder 3 Système BG Tuner V/UHF Canal 0 Réglage fin ◀► Recherche ◀► Nom C 02 Sauvegarder Fermer

■ Affectation d'un nom à une chaîne

Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner TV (Télévision).

Sélectionner Nom.

Sélectionner la position et choisissez le caractère, etc. Vous pouvez utiliser n'importe quelle lettre de l'alphabet, tous les chiffres de 0 à 9, les signes +/- et le caractère d'espace.

Sélectionner Fermer.

Sélectionner Sauvegarder.

■ Réglage de précision (Sauf 32/37/42/47LH70\*\*, 50/60PS70\*\*, 50/60PS80\*\*, 42/50PQ35\*\*, 42PQ65\*\*, 50PS65\*\*)

En règle générale, le réglage de précision ne s'avère nécessaire que lorsque la qualité de réception est médiocre.

Sélectionner CONFIG.

Sélectionner Recherche manuelle.

Sélectionner TV (Télévision).

Sélectionner Réglage fin.

Régler la mise au point pour obtenir la meilleure image et le meilleur son.

Sélectionner Sauvegarder.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

EDITION DES CHAÎNES

Si un numéro de chaîne est omis, cela signifie que vous ne pourrez pas le sélectionner avec la touche P ∧ ∨ lorsque vous regardez la télévision.

Si vous souhaitez sélectionner le numéro de chaîne omis, entrez directement le numéro à l'aide des touches NUMÉRIQUES ou sélectionnez-le dans le menu Édition des chaînes.

Cette fonction vous permet d'omettre les chaînes mémorisées.

Vous pouvez modifier le numéro de chaîne à l'aide de la fonction "Move" (Déplacer), à condition que l'option "Automatic Numbering" (Numérotation automatique) soit désélectionnée lorsque vous lancez la recherche automatique.

CONFIG Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI 1 YLE TV1 DTV RADIO TV 1 YLE TV1 2 YLE TV2 4 TV4 Stockholm 5 YLE FST 6 CNN 8 YLE24 9 YLE Teema 14 TV4 Film 24 TV4 Fakta 50 TV400 24 TV4 Fakta 84 Kanal Lokal 24 TV4 Fakta 86 Info/3sat 87 Doku/Kika 88 TVE 1 Changer de chaîne Navigation Changer de page Précédent Sauter

Sélectionner CONFIG.

Sélectionner Edition des chaînes.

Entrer dans le menu.

Sélectionner un programme à enregistrer ou à sauter.

- Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrou "Marche".

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

EN MODE NUMERIQUE (DTV)/RADIO

■ Sauter un numéro de chaîne

Sélectionner un numéro de chaîne à sauter.

Change la couleur du numéro de chaîne à bleu.

Annuler le numéro de chaîne sauté.

• Lorsqu'un numéro de chaîne est sauté, cela veut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ ∨ pendant le fonctionnement normal du téléviseur. Par ailleurs, ce numéro de chaîne s'affiche en bleu.
• Si vous voulez sélectionner un numéro de chaîne sauté, saisissez directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chaînes" ou EPG

EN MODE TV

Cette fonction vous permet de supprimer ou de sauter les chaînes mémorisées.

Vous pouvez également déplacer certains canaux et utiliser d'autres numéros de chaîne.

■ Supprimer une chaîne

Sélectionner un numéro de chaîne à supprimer.

Change la couleur du numéro de chaîne à rouge.

Supprimer.

Annuler le numéro de chaîne sauté.

- Le programme sélection né est supprimé et tous les programmes suivants sont avancés d'un rang dans la programmation.

■ Déplacer une chaîne

Sélectionner un numéro de chaîne à déplacer.

Annuler le numéro de chaîne sauté.

Change la couleur du numéro de chaîne à vert.

■ Recherche automatique

Lancer la recherche automatique.

- Une fois la recherche automatique activée, vous ne pouvez plus modifier les chaînes.

■ Sauter une chaîne

Sélectionner un numéro de chaîne à sauter.

Change la couleur du numéro de chaîne à bleu.

• Lorsqu'un numéro de chaîne est sauté, cela veut dire que vous ne pourrez pas le sélectionner en utilisant la touche P ∧ ∨ pendant le fonctionnement normal du téléviseur. Par ailleurs, ce numéro de chaîne s'affiche en bleu.
• Si vous voulez sélectionner un numéro de chaîne sauté, saisissez directement le numéro en utilisant les touches NUMÉROTÉES ou sélectionnez-le dans le menu "Édition des chaînes" ou EPG

Annuler le numéro de chaîne sauté.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

PRÉAMPLI (EN MODE NUMÉRIQUE)(Sauf 32/37/42/47LH70**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**)

Si la réception est de mauvaise qualité, réglez la fonction Préampli sur "Marche". Lorsque le signal est fort, sélectionnez "Arrêt".

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Préampli : Marche Mise à jour auto. : Marche Diagnostiques Informations CI

CONFIG Recherche auto. Recherche manuelle Edition des chaînes Préampli : N Mise à jour auto. Diagnostiques Informations Cl Déplacer OK Arrêt Marche

Sélectionner CONFIG.

Sélectionner Préampli.

Sélectionner Marche ou Arrêt.

Enregistrer

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

MISE À JOUR LOGICIELLE

Une mise à jour logicielle signifie que le logiciel peut être téléchargé à l'aide du système de diffusion terrestre numérique.

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Arrêt Diagnostics Informations CI Marche

Sélectionner CONFIG.

Sélectionner Mise à jour auto..

Sélectionner Marche ou Arrêt.

Si vous sélectionnez Marche, un message de confirmation s'affiche pour vous notifier qu'un nouveau logiciel a été détecté.

Enregistrer.

Lors du réglage de l'option "Mise à jour Auto."

De temps à autres, des informations sur la mise à jour du logiciel s'affichent dans le menu suivant sur l'écran du téléviseur.

Mise à jour du logiciel disponible. Souhaitez-vous la télécharger maintenant ? (environ 30 min ~ 2 heures) Votre logiciel TV sera mis à jour lorsque vous éteignez la TV avec la télécommande ou le bouton sur le téléviseur. Ne pas débrancher ! Oui Non

Mise à jour simple : pour des flux de mises à jour courants

La mise à jour du logiciel s'effectuera à l'heure affichée ci-dessous. 00/00/0 00:00 Souhaitez-vous la télécharger maintenant ? Oui Non

Mise à jour programmée : pour des flux de mises à jour programmés

Lorsque l'option Mise à jour auto. est réglée sur "Arrêt", le message pour la modifier sur "Marche" s'affiche.

Sélectionnez Oui à l'aide de la touche < > ; vous verrez alors l'image suivante.

Après la fin de la mise à jour du logiciel, le système redémarre.

Le téléchargement démarre quand l'appareil est mis hors tension.

Lorsque l'appareil est mis sous tension pendant le téléchargement, l'état de la progression s'affiche.

• Lors de la mise à jour du logiciel, notez les points suivants :
• L'alimentation du téléviseur ne doit pas être coupée.
• Le téléviseur ne doit pas être éteint.
• L'antenne ne doit pas être déconnectée.
• Le téléchargement du logiciel pouvant nécessiter une heure, veillez à ce que l'alimentation reste active pendant le téléchargement.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

DIAGNOSTICS

Cette fonction vous permet d'afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel.

Les informations et la puissance du signal du multiplexeur syntonisé sont affichées.

Les informations sur le signal et le nom du multiplexeur sélectionné sont affichés.

(MUX* : répertoire supérieur de canaux en diffusion numérique (un seul MUX contient de multiples canaux.))

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI Diagnostics technologiques Constructeur : LG Electronics Inc. Modèle / Référence : 42LH7000 Serial No. : SKJY1107 Software Version : V1.10.00 CH 30 CH 34 CH 36 CH 38 CH 54 CH 60 Retour Détails MENU Sortie

Sélectionner CONFIG.

Sélectionner Diagnostiques.

Afficher le constructeur, le modèle/référence, le numéro de série et la version du logiciel.

Afficher les informations sur le canal.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module Cl, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement Cl, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérez et de retirer le module Cl du téléviseur trop fréquemment. Cela risquerait de provoquer un dysfonctionnement. Lorsque le téléviseur se met sous tension après l'insertion du module Cl, il est possible qu'aucun son ne soit émis.

Cette fonction peut être incompatible avec le module CI et la carte intelligente.

Il est possible que les fonctions CI ne soient pas disponibles, selon les normes de diffusion du pays.

CONFIG Déplacer OK Recherche auto. Recherche manuelle Edition des chaînes Mise à jour auto. : Marche Diagnostiques Informations CI

Viaccess Module Consultations Authorizations Module information Select the item

• Cet OSD n'est donné qu'à titre indicatif et les options de menu et le format de l'écran varient selon le prestataire de services de chaînes cryptées.
• Vous pouvez changer l'écran du menu CI (interface commune). Pour cela, consultez votre revendeur.

Sélectionner CONFIG.

Sélectionner Informations Cl.

Sélectionner l'élément souhaité : informations sur le module, informations sur la carte intelligente, langue, téléchargement de logiciel, etc.

Enregistrer.

- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

SÉLECTION DE LA LISTE DES CHAÎNES

Vous pouvez vérifier les chaînes enregistrées en mémoire en affichant la liste des chaînes.

Mini glossaire

S'affiche lorsque la chaîne est verrouillée.

Liste des chaînes DTV 1 BBC DTV 2 BBC DTV 3 BBC Sortie

■ Affichage de la liste des chaînes

Afficher la Liste des chaînes.

- Certains numéros de chaîne peuvent apparaître en bleu. Il s'agit des chaînes que vous avez sautées lors de la recherche automatique ou dans le mode Édition des chaînes.

- Certaines chaînes sont associées à un numéro de canal dans la liste des chaînes ; cela signifie qu'aucun nom de chaîne ne leur est attribué.

■ Sélection d'une chaîne dans la liste

Sélection d'un programme.

Le mode basculera entre TV, DTV et Radio à partir de la chaîne présentement sélectionnée.

Aller sur le numéro de chaîne sélectionné.

■ Pour faire défiler la liste des chaînes

Faire défiler les chaînes.

Revenir à l'affichage normal de la télévision.

CONFIGURATION DES CHAÎNES PRÉFÉRÉES

■ Sélection de la chaîne préférée

La fonctionnalité Chaînes préférées est un moyen pratique d'avoir une vue rapide des chaînes de votre choix sans avoir à attendre que le téléviseur parcourt toutes les chaînes intermédiaires.

Sélectionnez la chaîne désirée.

Sélectionnez Favoris.

Sélectionnez Favoris.

Retournez au mode visualisation du téléviseur.

- Ceci ajoute automatiquement la chaîne sélectionnée à la liste des chaînes préférées.

■ Affichage de la liste des chaînes préférées.

Liste des Favoris DTV 1 BBC DTV 2 BBC DTV 3 BBC Sortie

Affiche la liste Chaînes préférées.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

LISTE DES ENTRÉES

Les entrées HDMI et AV1/2 (Péritel) peuvent être reconnues par une broche de détection et donc activées lorsqu'un appareil externe correspond à la puissance (en volts).

En utilisant la touche TV/RAD, vous pouvez passer d'une entrée externe à une entrée RF et à la dernière chaîne visionnée en mode DTV/RADIO/TV.

Sélectionner la source d'entrée.

• Antenne ou Câble : à sélectionner pour regarder la télévision/télévision numérique.(L'entrée du câble numérique est disponible uniquement pour les modèles utilisés en Suède, en Finlande et “--”)
• AV1, AV2, AV3 : à sélectionner pour regarder une cassette vidéo ou utiliser un appareil externe.
• Component (Composantes) : à sélectionner pour utiliser un lecteur DVD ou un décodeur numérique, en fonction du connecteur.
• RGB (RVB) : à sélectionner pour utiliser un ordinateur, en fonction du connecteur.
• HDMI1, HDMI2(Sauf 19/22LH20**, 19/22LG31**), HDMI3(Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**), HDMI4(32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement) : à sélectionner pour utiliser un lecteur DVD, un ordinateur ou un décodeur numérique, en fonction du connecteur.

SERVICE DE DONNEES

(Ce menu est disponible en Irlande uniquement.)

Cette fonction permet à l'utilisateur de choisir entre MHEG(télétexte numérique) et Teletext si les deux sont disponibles en même temps.

Si un seul des deux est disponible, MHEG ou Teletext est activé quelle que soit l'option sélectionnée.

OPTION Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (☐) : Arrêt Service de Donnée : MHEG Pays : Irlande Labels des sources SIMPLINK : Marche

OPTION Déplacer OK Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant ( ) : Arrêt Service de Donnée MHEG Pays Teletext Labels des sources SIMPLINK : Marche

Sélectionner OPTION.

Sélectionner MHEG ou Teletext.

Sélectionner Service de Donnée.

Enregistrer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

LIBELLÉ DES ENTRÉES

Sélectionne un libellé pour chaque source d'entrée.

OPTION Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (☐) : Arrêt Pays : UK Labels des sources SIMPLINK : Marche Blocage touches : Arrêt

OPTION Déplacer Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (□) : Arrêt Pays : UK Labels des sources SIMPLINK : Marche Blocage touches : Arrêt AV1 AV2 AV3 Composant RGB HDMI1 HDMI2 HDMI3 HDMI4 (32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement ) (Sauf 19/22LH20**, 19/22LG31**) (Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) Fermer

Sélectionner OPTION.

Sélectionner la source

Sélectionner Libellé des sources.

Sélectionner le libellé.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

MANUEL SIMPLIFIÉ

Vous pouvez accéder facilement aux informations de votre téléviseur en consultant un manuel simplifié sur l'écran.

Pendant l'utilisation de cette option, le son sera mis en sourdine.

OPTION Langue audio : Français Langue des sous-titres : Français Malentendant (☐) : Arrêt Pays : UK Labels des sources SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié

Sélectionner OPTION.

Sélectionnez Guide simplifié.

Sélectionnez la partie du manuel que vous voulez voir.

- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

MPLINK

Cette fonction n'est disponible qu'avec les appareils comportant le logo SIMPLINK. Vérifiez l'existence de celui-ci. Ce téléviseur peut ne pas fonctionner correctement s'il est utilisé avec d'autres appareils présentant la fonction HDMI-CEC.

Cette fonction vous permet de contrôler et de lire d'autres appareils audiovisuels raccordés au téléviseur avec un câble HDMI, sans utiliser d'autres câbles et sans effectuer de réglages supplémentaires.

Si vous ne souhaitez pas afficher le menu SIMPLINK, sélectionnez ARRÊT.

OPTION Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (☐) : Arrêt Pays : UK Labels des sources SIMPLINK : Marche Blocage touches : Arrêt OPTION Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (☐) : Arrêt Pays : UK Labels des sources SIMPLINK Blocage touches Arrêt Marche

Sélectionner OPTION.

Sélectionner SIMPLINK.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Raccordement du système de home cinéma compatible SIMPLINK.

1 Raccordez la borne d'entrée HDMI/DVI IN 1, HDMI IN 2 (Sauf 19/22LH20**, 19/22LG31**), HDMI IN 3 (Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) ou HDMI IN 4 (32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement) situées à l'arrière du téléviseur à la borne de sortie HDMI du système de home cinéma en utilisant un câble HDMI.
2 Raccordez la borne de sortie DIGITAL AUDIO située à l'arrière du téléviseur et la borne d'entrée DIGITAL AUDIO du home cinéma en utilisant un câble optique.
3 Sélectionnez Home Theater (Home cinéma) dans le menu Speaker (Enceinte) en appuyant sur la touche SIMPLINK.

HDMI IN 3 2 1 HOM AUDIO IN (RGB/DVI) AV1 AV2 RGB IN (P) RS-232C IN (CONTROLS & SERIES) AUDIO VIDEO COMPONENT IN R ANTENNA IN HDMI OUTPUT DIGITAL AUDIO IN

Home cinéma

▶ Quand vous sélectionnez ou utilisez un appareil multimédia disposant de la fonction home cinéma, le haut-parleur passe automatiquement sur le haut-parleur home cinéma.

! REMARQUE

Reliez la borne HDMI/DVI IN ou HDMI IN du téléviseur à la borne (borne HDMI) du périphérique SIM-PLINK à l'aide du câble HDMI.
Lorsque vous changez la source d'entrée à l'aide de la touche INPUT de la télécommande, vous pouvez interrompre le fonctionnement d'un appareil contrôlé par SIMPLINK.

SIMPLINK Functions

Lecture du disque

Commandez les appareils audiovisuels raccordés en utilisant les touches ∧ ∨ < > , OK, ▶, ■, II, ◀◀ et ▶▶.

Lecture directe

Après avoir raccordé des appareils audiovisuels au téléviseur, vous pouvez directement contrôler les appareils et lire tous les supports pris en charge sans réglage supplémentaire.

Sélection de l'appareil audiovisuel

Cette fonction vous permet de sélectionner et d'utiliser un des appareils audiovisuels raccordés au téléviseur.

Mise hors tension de tous les appareils

Lorsque vous éteignez le téléviseur, tous les appareils raccordés se mettent hors tension.

Changement de la sortie audio

Cette fonction vous permet de changer facilement la sortie audio.

Synchronisation de l'alimentation activée

Lorsque l'appareil avec fonction Simplink raccordé à la borne HDMI commence la lecture, le téléviseur s'allume automatiquement.

* Si un appareil raccordé au téléviseur à l'aide du câble HDMI ne prend pas en charge la fonction SIMPLINK, cette fonction n'est pas disponible.

Remarque : pour utiliser la fonction SIMPLINK, vous devez utiliser un câble HDMI prenant au minimum en charge la version 1,3 avec fonction CEC*. (*CEC : Consumer Electronics Control.)

MENU SIMPLINK

Appuyez sur la touche ∧ ∨ < > , puis sur la touche OK pour sélectionner la source SIMPLINK de votre choix.

1 Visionnage du téléviseur (TV) : revient à la chaîne précédente indépendamment du mode actuel.
2 Lecture disque (DISC) : sélectionne et lit les disques insérés. Si plusieurs disques sont disponibles, les titres des disques sont affichés en bas de l'écran.
3 Fonction magnétoscope (VCR) : utilise et contrôle le magnétoscope raccordé.
4 Lecture d'enregistrements du disque dur (HDD Recorder) : lit et contrôle les enregistrements stockés sur le disque dur.
5 Sortie audio au système de home cinéma/Sortie audio au téléviseur (Speaker) : sélectionnez Home theater (Home cinéma) ou TV Speaker (Haut-parleur TV) pour la sortie audio.

• Home cinéma : un seul système pris en charge à la fois.
• Lecteur/enregistreur DVD : un maximu (19/22LH20**, 19/22LG31 **), deux maximum (19/22LU40**, 19/22LU50**, 26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31 **), trois maximum (32/37/42/47LH3***, 32/37/42/47LH40**, 26LU50**, 32/42/47LF51**, 42/50PQ35**, 42PQ65**, 50PS65**) ou quate(32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**) pris en charge en même temps
• Magnétoscope VHS : un seul système pris en charge à la fois.

SIMPLINK ① ② ③ ④ ⑤ DISC1 DVD-R/VCR VCR HDD Recorder Speaker TV Speaker Appareil sélectionné Si aucun appareil n'est raccordé (affiché en gris) Si un appareil est raccordé (affiché en surbrillance) Change Device OK

UTILISATION DU TÉLÉVISEUR/CONTRÔLE DES CHAÎNES

MODE AV

Vous pouvez obtenir une image et un son de meilleure qualité lorsque vous raccordez des appareils audiovisuels à l'entrée externe.

Arrêt Désactive AV MODE (MODE AV).

Cinéma Optimise la vidéo et le son pour regarder des films.

Sport Optimise la vidéo et le son pour regarder des événements sportifs.

Jeux Optimise la vidéo et le son pour jouer à des jeux vidéo.

Appuyer plusieurs fois sur la touche AV MODE pour sélectionner la source souhaitée.

• Si vous choisissez le mode Cinéma en mode AV, celui-ci sera sélectionné à la fois pour l'option Préréglages d'image du menu IMAGE et l'option Préréglages du son du menu SON.
• Si vous réglez le mode AV sur Arrêt, l'image et la photo que vous avez initialement définies seront sélectionnées.

Réinitialisation

(Retour aux réglages d'usine)

Cette fonction initialise tous les réglages, sauf les réglages Jour et Nuit du mode Picture (Image) qui ne peuvent pas être initialisés.

Il est utile d'initialiser le produit lorsque vous déménagez dans une autre ville ou un autre pays.

À la fin du réglage usine, vous devez recommencer la configuration d'installation.

Lorsque l'option Système de verrou est réglée sur "Marche", le message de saisie du mot de passe s'affiche.

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Voyant lumineux Mode démo. : Marche Réglage d'environnement : Mode Expo. Réglages usine

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide Set ID Voyan Mode Réglage Tous les paramètres utilisateur et des chaînes seront réinitialisées en mode usine. Continuer? Oui Non Réglages usine

Sélectionner OPTION.

Sélectionner Réglages usine.

Sélectionner Oui.

Démarrez le réglage usine.

- Si l'option Système de verrou est réglée sur "Marche" mais que vous avez oublié votre mot de passe, tapez '7', '7', '7', '7' sur la télécommande.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Technologie Bluetooth?

Bluetooth est une technologie de réseau à courte distance utilisant la fréquence 2,4 GHz pour connecter différents types de supports d'informations tels que les ordinateurs, les téléphones mobiles et les PDA, ainsi que des appareils numériques au moyen d'une connexion sans fil, pour permettre l'échange de données sans utiliser de câble.

Grâce à la communication Bluetooth, vous pouvez à l'aide de ce téléviseur raccorder un casque d'écoute sans fil compatible Bluetooth ou recevoir des images (JPEG uniquement), écouter de la musique diffusée via un mobile compatible Bluetooth.

• Caractéristiques de communication : spécification Bluetooth version 2.0+EDR (Enhanced Data Rate, débit de données amélioré)
• Sortie : puissance de sortie de classe 2 selon spécification Bluetooth
• Portée de communication maximale : environ 10 m en ligne de vue directe
• Fréquence : 2,4 GHz (2,4 GHz \~ 2,4835 GHz)
• Module Bluetooth : EÀX57538201 (LG Electronics)
• Profils Bluetooth compatibles : GAVDP (Generic Audio/Video Distribution Profile, {profil de distribution audio/vidéo générique})
  A2DP (Advanced Audio Distribution Profile)
  HSP (Profil du casque d'écoute)
  OPP (Object Push Profile)
  BIP (Basic Imaging Profile)
  FTP (File Transfer Profile)
  C€0678

Précautions lors de l'utilisation de Bluetooth

▶ Restez dans une portée de 10 m(-45°\~45°).
Si vous vous éloignez de cette portée ou si des obstacles sont dans le chemin, des erreurs de communication peuvent se produire.
▶ Des erreurs de communication peuvent survenir à cause d'appareils environnants.
Les produits utilisant la même fréquence de 2,4 GHz (réseau local sans fil, four à micro-ondes, etc.) peuvent entraîner des erreurs de communication en exploitant la même bande de fréquence.
Le temps de recherche de périphérique diffère selon le nombre de périphérique Bluetooth et la situation de fonctionnement.
Plus le nombre d'appareils diminue, plus il y a de chances que la recherche aboutisse.
▶ Certains appareils sans fil peuvent provoquer des interférences dans les ondes électromagnétiques.
Comme ces appareils sans fil présentent une possibilité d'interférence avec les ondes électroniques, ils ne peuvent pas fournir de services liés à la vie humaine.
▶ Vous ne pouvez raccorder qu'un seul périphérique Bluetooth à la fois.
Vous ne pouvez pas recevoir de photos (JPEG uniquement) ou écouter de la music depuis d'autres périphériques Bluetooth alors que vous utilisez le casque d'écoute Bluetooth.
Pour plus d'informations sur la technologie Bluetooth, reportez-vous au manuel d'utilisation de l'appareil Bluetooth.
▶ USB (Music List (Liste de(s) musique(s)), Photo List ou Movie List (Liste de(s) vidéo(s)) (modèles 32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement)) et Bluetooth ne seront pas pris en charge en même temps.
▶ Le bon fonctionnement est assuré sous réserve des deux conditions suivantes : (1) Cet appareil ne doit pas provoquer des interférences (dangereuses), et (2) cet appareil doit accepter les interférences reçues, y compris celles qui peuvent entraver le bon fonctionnement (de l'appareil).

Pour écouter le son diffusé avec le casque d'écoute Bluetooth ou recevoir les images jpeg depuis un périphérique externe et les visualiser sur le téléviseur, écouter de la musique diffusée par un téléphone mobile (périphérique Bluetooth), vous pouvez utiliser la communication sans fil sans avoir besoin de connecter des câbles.

Vous pouvez utiliser le menu BLUETOOTH en sélectionnant "Marche".

Si vous ne voulez pas utiliser la fonction Bluetooth, sélectionnez "Arrêt".

Si le téléviseur est connecté à l'appareil Bluetooth externe, vous pouvez sélectionner "Arrêt" après avoir déconnecté l'appareil.

BLUETOOTH Bluetooth : Arrêt PIN TV : 0000 Casque Bluetooth : Déconnecté Appareil Bluetooth enregistré Mes infos Bluetooth BLUETOOTH Bluetooth : Arrêt PIN TV : Marche Casque Bluetooth : Déconnecté Appareil Bluetooth enregistré Mes infos Bluetooth

Sélectionnez BLUETOOTH.

Sélectionnez Bluetooth.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

UTILISATION DE BLUETOOTH

DÉFINIR LE CODE PIN DU TÉLÉVISEUR

Pour accepter la connexion d'un appareil Bluetooth externe ou pour se connecter à un appareil Bluetooth externe, vous devez saisir le code d'accès.

Pour savoir comment définir le code PIN de l'appareil Bluetooth externe, reportez-vous au manuel d'utilisation de l'appareil concerné.

Le code d'accès de votre téléviseur peut comporter jusqu'à 10 chiffres. Il doit comporter au minimum deux chiffres.

BLUETOOTH Bluetooth : Arrêt PIN TV : 0000 Casque Bluetooth : Déconnecté Appareil Bluetooth enregistré Mes infos Bluetooth

BLUETOOTH Bluetooth : Arrêt PIN TV : 0000 Casque Bluetooth : Déconn Appareil Bluetooth enregistré Mes infos Bluetooth Déplacer OK Définir PIN TV 0 0 0 0_ Supprimer OK

Sélectionnez BLUETOOTH.

Sélectionnez PIN TV.

Tapez le code PIN de votre choix.

- Appuyez sur la touche < pour supprimer les chiffres un par un.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

CASQUE BLUETOOTH

Lorsque vous sélectionnez un casque d'écoute Bluetooth, vous pouvez écouter le son du téléviseur avec le casque d'écoute Bluetooth via une communication sans fil.

Avant d'utiliser un nouvel appareil Bluetooth pour la première fois, vous devez procéder au jumelage. Pour plus d'informations, reportez-vous au manuel d'utilisation de l'appareil concerné.

12 périphériques maximum peuvent être appariés.

Lorsque l'appareil recherche un casque d'écoute Bluetooth, certains boutons sont désactivés à l'exception de "Stop" (bouton OK).

Connexion d'un nouveau casque Bluetooth

Vous ne pouvez rechercher le nouveau casque d'écoute Bluetooth qu'en mode Déconnecté.

Lorsque vous exécutez la recherche, la liste de tous les casques d'écoute Bluetooth correspondant s'affiche.

Une fois la recherche terminée, le code PIN est validé pour connecter l'appareil. Pour plus d'informations, reportez-vous au manuel d'utilisation de l'appareil concerné.

Lorsque vous sélectionnez le câble (mode câble DVB) pour les modèles utilisés en Suède, en Finlande ou “--”, vous ne pouvez pas entendre le son stéréo à travers le casque Bluetooth.

* Lorsque vous sélectionnez le câble (mode câble DVB) pour les modèles utilisés en Suède, en Finlande ou “--”.

1. Un casque d'écoute Bluetooth est déconnecté si présent.
2. Toutes les listes des casques sont supprimées.
3. Mode Bluetooth désactivé.
4. Si vous essayez de raccorder un casque stéréo, le message "Invalid format" (Format incorrect) s'affiche.

Sélectionnez BLUETOOTH.

Sélectionnez Casque Bluetooth.

Recherchez le casque Bluetooth.

Sélectionnez le code PIN du casque Bluetooth.

Reportez-vous au manuel d'utilisation de l'appareil concerné pour connaître son code PIN.

Connectez le casque Bluetooth.

Connexion à un casque Bluetooth déjà enregistré

Les casques d'écoute Bluetooth sont répertoriés dans l'ordre d'utilisation la plus récente avec le casque actuellement utilisé en tête de liste.

Lorsque vous connectez le téléviseur à un casque Bluetooth déjà enregistré, vous pouvez effectuer la sélection et la connexion directement, sans avoir à valider le code PIN.

Sélectionnez BLUETOOTH.

Sélectionnez Casque Bluetooth.

Sélectionnez le casque Bluetooth souhaité.

Un message vous demandant de connecter le casque Bluetooth sélectionné s'affichera.

Choisissez Oui ou Non.

Connectez le casque Bluetooth.

• Après avoir raccordé/utilisé le casque d'écoute Bluetooth, son paramétrage est automatiquement désactivé lorsque vous mettez le téléviseur sous/hors tension.
• Une fois le casque d'écoute Bluetooth raccordé, le haut-parleur du téléviseur passe en mode muet (Mute) et l'écoute du son se fait à l'aide du casque.

Déconnexion du casque Bluetooth pendant l'utilisation

Sélectionnez BLUETOOTH.

Déconnectez le casque Bluetooth.

Sélectionnez Casque Bluetooth.

Demande de connexion du casque Bluetooth au téléviseur

Lorsque le menu Bluetooth est activé et que le casque envoie une demande de connexion, le message suivant s'affiche.

Tous les casques ne prennent pas en charge cette fonctionnalité. (Reportez-vous au manuel d'utilisation de l'appareil concerné.)

Certains types de casque peuvent tenter de se connecter au moment de leur mise sous tension même s'ils ne sont pas inclus dans la liste des périphériques enregistrés.

Voulez-vous connecter votre casque ? Oui Non

Choisissez Oui ou Non.

! REMARQUE

▶ LG recommande les modèles de casque suivants :
-Mono/Stereo : Nokia : BH501 / Jabra : BT620s / Sony : DR-BT30Q / Philips : SHB7100 / Plantronics : Pulsar590 / Motorola : HT820 / Motorola : S9 / LG : HBS200
-Stéréo uniquement : Logitech : Freepulse-wireless
-Mono uniquement : Motorola : H800 / Jabra : BT250v / Jabra : BT2040 / Plantronics :
Discovery665 / Nokia : BH-900 / Sony Ericsson : HBH-GV435 / Samsung : WEP500 / LG: Prada HBM-510
Il peut exister un retard audio, selon la taille de la mémoire tampon du casque d'écoute.

Le casque d'écoute stéréo/mono officiellement certifié compatible Bluetooth peut être recherché et raccordé.
Parmi les périphériques Bluetooth, un casque d'écoute stéréo/mono compatible A2DP ou HSP peut être raccordé.
Si l'environnement du téléviseur présente les particularités suivantes, il est possible que l'appareil ne puisse pas être identifié ou connecté correctement :

• s'il existe des ondes électromagnétiques puissantes ;
• s'il y a beaucoup d'appareils Bluetooth ;
• Si le casque d'écoute est arrêté, non en place ou est en erreur.
• si des produits tels qu'un four à micro-ondes, un réseau local sans fil, un éclairage plasma, un fourneau à gaz, etc., utilisent la même plage de fréquences, ce qui peut entraîner des erreurs de communication.

▶ Un seul casque d'écoute Bluetooth peut être raccordé à la fois.
Une connexion perdue suite à la mise hors tension du téléviseur ne sera pas rétablie automatiquement. Vous devez essayer de reconnecter l'appareil concerné.
▶ Certaines opérations peuvent être ralenties pendant l'utilisation du casque.
▶ Même si vous sélectionnez le home cinéma Simplink après avoir utilisé le casque pendant le fonctionnement Simplink, l'appareil ne permutera pas automatiquement sur les haut-parleurs du home cinéma.
Lorsque la connexion du casque échoue de manière répétée, jumelez l'appareil une nouvelle fois.
▶ La qualité audio des casques mono ne sera pas aussi bonne que celle des casques stéréo.
Les casques mono peuvent présenter des interférences à mesure que la distance avec le téléviseur augmente, car ils utilisent une méthode de transmission différente de celle des casques stéréo.
Lorsqu'un casque Bluetooth est en cours d'utilisation, les touches Volume +/- et Mute sont inopérantes, tandis que le menu Audio revient à la valeur par défaut et est désactivé.
Lorsque la connexion Bluetooth est activée, si l'un des périphériques enregistrés est mis sous tension, le téléviseur passera automatiquement en mode Bluetooth même si vous regardez un autre mode d'entrée. Dans ce cas, désactivez la connexion Bluetooth.

GESTION D'UN APPAREIL BLUETOOTH ENREGISTRÉ

S'il n'existe aucun appareil enregistré, le menu Registered Bluetooth Device (Appareil Bluetooth enregistré) sera désactivé et ne pourra pas être utilisé.

Lorsque 12 appareils sont enregistrés, vous ne pouvez plus en enregistrer de nouveaux, et l'appareil externe ne pourra plus être jumelé avec le téléviseur. Dans ce cas, vous devez en supprimer un (commencez par déconnecter l'appareil s'il est connecté au téléviseur) avant de pouvoir en enregistrer un autre.

BLUETOOTH Bluetooth : Arrêt PIN TV : 0000 Casque Bluetooth : Déconnecté Appareil Bluetooth enregistré Mes infos Bluetooth

BLUETOOTH Bluetooth PIN TV Casque Blu Appareil BI Mes infos B Appareil Bluetooth enregistré 00:0d:44:84:14:62 FreePulse_Wireless LG L600V Connector Supprimer

Sélectionnez BLUETOOTH.

Sélectionnez Appareil Bluetooth enregistré.

Vérifiez l'appareil Bluetooth enregistré.

■ Raccordement du casque d'écoute Bluetooth enregistré

Choisissez le casque Bluetooth enregistré que vous voulez connecter.

Un message vous demandant de connecter le casque Bluetooth sélectionné s'affichera.

Choisissez Oui ou Non.

■ Suppression d'un appareil Bluetooth enregistré

La fonction « Delete » sera disponible lors de la sélection d'un périphérique qui ne soit pas connecté au téléviseur.

Sélectionnez l'appareil Bluetooth que vous voulez supprimer.

Un message vous demandant si vous voulez supprimer l'appareil Bluetooth sélectionné s'affichera.

Choisissez Oui ou Non.

■ Déconnexion d'un appareil Bluetooth enregistré

La fonction « Disconnect » sera disponible lors de la sélection d'un périphérique connecté au téléviseur.

Choisissez le périphérique Bluetooth qui est actuellement relié au téléviseur.

Déconnectez l'appareil Bluetooth.

UTILISATION DE BLUETOOTH

Cette fonction affiche vos informations Bluetooth.

L'option de modification est disponible lorsqu'aucun appareil n'est raccordé au téléviseur.

Vous pouvez modifier le nom de l'appareil dans le champ My Device Name.

Vous pouvez vérifier l'adresse de l'appareil dans le champ My Device Address.

BLUETOOTH Bluetooth : Arrêt PIN TV : 0000 Casque Bluetooth : Déconnecté Appareil Bluetooth enregistré Mes infos Bluetooth BLUETOOTH Bluetooth : Arrêt PIN TV : 0000 Casque Bluetooth : Déconnecté Appareil Bluetooth Mes infos Bluetooth Nom de mon appareil 5 0 P S 7 0 0 0 - Z A Adresse de mon appareil 0 0 : 0 5 : c 9 : f f : 0 0 f : 0 7 Éditer OK

Sélectionnez BLUETOOTH.

Sélectionnez Mes infos Bluetooth.

Indiquez le nom de l'appareil. Vous pouvez utiliser n'importe quelle lettre de l'alphabet, tous les chiffres de 0 à 9, les signes +/- et le caractère d'espace.

Enregistrez.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉCEPTION DE PHOTOS VIA UN APPAREIL BLUETOOTH EXTERNE

Pour plus d'informations sur l'envoi de photos (JPEG uniquement) à partir du périphérique Bluetooth externe vers le téléviseur, reportez-vous au manuel utilisateur du périphérique concerné.

Réception Fichier(s) 1/3 Fermer

- Lorsque vous sélectionnez Fermer avec la touche ∧ ∨ < >, l'OSD disparaît. Lorsque vous appuyez de nouveau sur la touche OK, il réapparaît.

Sélectionnez les photos souhaitées.

(Rotation) : permet de faire pivoter les photos.

■ Fait pivoter la photo à 90° dans le sens des aiguilles d'une montre lorsque vous appuyez sur la touche OK après avoir sélectionné 🤕 (Rotation).

• La taille maximale de l'image pouvant être reçue est de 10 Mo.
• Vous ne pouvez pas recevoir d'images alors que vous utilisez le casque d'écoute Bluetooth.
• Vous ne pouvez pas recevoir d'images tout en écoutant de la musique à partir de l'appareil Bluetooth.
• Pendant que l'appareil Bluetooth externe envoie la photo, appuyez sur la touche RETURN pour interrompre la réception de la photo. En conséquence, toutes les photos déjà reçues seront supprimées.
• Certains appareils Bluetooth ne permettent pas de transmettre un fichier photo (JPEG) au téléviseur.

ÉCOUTE DE MUSIQUE À PARTIR D'UN APPAREIL BLUETOOTH EXTERNE

Pour plus d'informations sur l'écoute de morceaux de musique à partir du périphérique Bluetooth externe vers le téléviseur, reportez-vous au manuel utilisateur du périphérique concerné.

Vous devez utiliser un appareil Bluetooth prenant en charge le profil A2DP (en tant qu'appareil externe)

- Certains appareils Bluetooth ne permettent pas d'écouter de la musique via les haut-parleurs du téléviseur.

Listening to bluetooth music Retour vers TV

• Appuyez sur le bouton + ou - pour régler le volume.
• Pour couper le son, appuyez sur le bouton MUTE.
• Appuyez sur le bouton RETURN pour retourner au mode visualisation normal du téléviseur.

! REMARQUE

▶ Vous ne pouvez pas écouter de la musique tout en utilisant le casque Bluetooth.
▶ Vous ne pouvez pas écouter de la musique tout en recevant des images.

POUR UTILISER UN PÉRIPHÉRIQUE USB

▶ Il n'est pas possible d'utiliser la fonction USB avec les modèles 19/22LU40** 19/22/26LU50** 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3***, 32/42/47LF51**.

Raccordement d'un périphérique USB

Lorsque vous raccordez un périphérique USB, ce menu contextuel s'affiche automatiquement.

Le « MENU de POP UP » ne sera pas affiché tant tandis que l'affichage à l'écran comprenant le Menu, l'EPG ou la liste des programme est activé ou tant qu'un le casque Bluetooth est connecté.

Si le menu contextuel ne s'affiche pas, vous pouvez sélectionner Music List ( Liste de(s) musique(s)), Photo List ou Movie List (Liste de(s) photo(s)) (modèles 32/37/42/47LH49**, 32/37/42/47/55LH50**).

32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement) dans le menu USB.

Dans un périphérique USB, vous ne pouvez pas ajouter un nouveau dossier ou effacer un dossier existant.

1 Raccordez le périphérique USB à la prise d'entrée USB IN du téléviseur.

USB IN 300 IN 4 Memory Stick Clé mémoire USB

Sélectionner PHOTO, MUSIQUE ou VIDÉO (Seulement 32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65**).

PHOTO MUSIQUE VIDÉO

- Si le menu contextuel ne s'affiche pas, vous pouvez sélectionner Music List (Liste musicale), Photo List (Album photo) ou Movie List (Liste de films) (modèles 32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement) dans le menu USB.

Retrait du périphérique USB

Sélectionnez le menu Appareil USB avant de retirer le périphérique USB.

Sélectionner Ejecter.

Précautions lors de l'utilisation d'un périphérique USB

Seuls les périphériques de stockage USB sont reconnaissables.
▶ Si le périphérique de stockage USB est raccordé au moyen d'un concentrateur USB, le périphérique ne sera pas reconnu.
Il est possible qu'un périphérique de stockage USB utilisant un logiciel de reconnaissance automatique ne soit pas reconnu.
Il est possible qu'un périphérique de stockage USB utilisant son propre pilote ne soit pas reconnu.
▶ La vitesse de reconnaissance d'un périphérique de stockage USB dépend de chaque périphérique.
▶ Ne mettez pas le téléviseur hors tension et ne débranchez pas le périphérique USB pendant que celui-ci est en marche. Si un tel périphérique est brusquement débranché, les fichiers stockés ou le périphérique de stockage USB peuvent être endommagés.
▶ Ne raccordez pas à l'ordinateur un périphérique de stockage USB qui a été manœuvre artificiellement. Ce périphérique pourrait nuire au fonctionnement du produit ou ne pas démarrer. Pensez à toujours utiliser un périphérique de stockage USB comportant des fichiers audio, des fichiers d'images ou des fichiers de film normaux.
Utilisez uniquement un périphérique de stockage USB formaté selon le système de fichiers FAT32 ou le système de fichier NTFS fourni avec le système d'exploitation Windows. Il est possible qu'un périphérique de stockage formaté selon un programme différent et non compatible avec Windows ne soit pas reconnu.
Raccordez une alimentation à un périphérique de stockage USB (plus de 0,5 A) nécessitant une alimentation externe. Sinon, le périphérique peut ne pas être reconnu.
▶ Raccordez un périphérique de stockage USB avec le câble fourni par le fabricant du périphérique.
Il est possible que certains périphériques de stockage USB ne soient pas compatibles ou qu'ils fonctionnent lentement.
La méthode d'alignement des fichiers pour un périphérique de stockage USB est similaire à Windows XP et le nom de fichier peut reconnaître jusqu'à 100 caractères français.
Sauvegardez les fichiers importants car les données stockées dans un périphérique mémoire USB peuvent être endommagées. Nous ne sommes pas responsable des pertes de données.
▶ Si le disque dur (HDD) USB ne possède pas de source d'alimentation externe, le périphérique USB peut ne pas être détecté. Veillez à brancher une source d'alimentation externe.

• Utilisez un adaptateur d'alimentation pour une source d'alimentation externe. Nous ne garantissons pas un câble USB pour une source d'alimentation externe.
  Les données figurant dans le périphérique de stockage USB ne peuvent pas être supprimées dans le système de fichiers NTFS.
  Si votre périphérique de mémoire USB possède plusieurs partitions ou si vous utilisez un lecteur USB multi-carte, vous pouvez utiliser jusqu'à 4 partitions ou périphérique de mémoire USB.
  ▶ La fonction de suppression n'est active que pour le système de fichiers FAT32.
  ▶ Si un périphérique mémoire USB est raccordé à un lecteur multi-carte, ses données de volume peuvent ne pas être détectées.
  ▶ Si le périphérique de mémoire USB ne fonctionne pas correctement, débranchez-le et rebranchez-le.
  ▶ La vitesse de détection d'un périphérique de mémoire USB diffère d'un périphérique à l'autre.
  Si le périphérique USB est connecté en mode veille, un disque dur spécifique est automatiquement chargé lorsque le téléviseur est mis sous tension.
  ▶ La capacité recommandée est de 1 To ou moins pour un disque dur externe USB et de 32 Go ou moins pour une clé USB.
  ▶ Tout périphérique dont la capacité est supérieure à la capacité recommandée risque de ne pas fonctionner correctement.
  Si un disque dur externe USB avec une fonction d'économie d'énergie ne fonctionne pas, éteignez le disque dur et rallumez-le à nouveau pour le faire fonctionner correctement.
  Les périphériques de stockage USB antérieurs à la norme USB 2.0 sont également pris en charge. Mais ils peuvent ne pas fonctionner correctement dans la liste de film.

! REMARQUE

L'image peut être différente de celle affichée sur votre téléviseur.
Pour éviter d'égarer la clé mémoire USB, utilisez le connecteur USB (vendu séparément) pour relier la clé mémoire USB au support de connecteur USB du téléviseur. (téléviseur plasma uniquement)

Support de connecteur USB Port d'entrée USB Connecteur USB (vendu séparément) - Raccordez une extrémité du connecteur USB à la clé mémoire USB et l'autre extrémité au support de connecteur USB.

LISTE DES PHOTOS

Vous pouvez afficher des fichiers de photo du périphérique de stockage USB.

Les images sont des exemples pour vous assister sur le fonctionnement de la TV.

Lorsque vous regardez une photo en utilisant la fonction Album photo, vous ne pouvez pas modifier le mode image.

Compatible avec les fichiers PHOTO (*.JPG)

Base de référence : 64 x 64 \~ 15360 x 8640

Progressif : 64 x 64 \~ 1920 x 1440

• Vous ne pouvez lire que les fichiers JPEG.
• Les fichiers non acceptés apparaissent sous la forme d'une icône prédéfinie.

Composantes de l'écran

Sélectionner USB.

Sélectionner Photo.

Page 2/3 Pas de sélection Lecteur1 JMJ001 1366×768, 125KB Dossier Parent KY103 09/10/2008 KY101 09/10/2008 KY104 09/10/2008 KY102 09/10/2008 KY105 09/10/2008 JMJ001 09/10/2008 JMJ005 09/10/2008 JMJ002 09/10/2008 JMJ006 09/10/2008 JMJ003 09/10/2008 JMJ007 09/10/2008 JMJ004 09/10/2008 JMJ008 09/10/2008 Navigation Menu contextuel Changer de page MARK Sélectionner Sortie

① Remonte au répertoire supérieur
② Page actuelle/Nombre total de pages
③ Nombre total de photos sélectionnées
4 Touches correspondantes sur la télécommande

Page 2/3 Pas de sélection Lecteur1 JMJ001 1366x768, 125KB Dossier Parent KY103 09/10/2008 KY101 09/10/2008 KY104 09/10/2008 KY102 09/10/2008 KY105 09/10/2008 JMJ001 09/10/2008 JMJ005 09/10/2008 JMJ002 09/10/2008 JMJ006 09/10/2008 JMJ003 09/10/2008 JMJ007 09/10/2008 JMJ004 09/10/2008 JMJ008 09/10/2008 Navigation Menu contextuel Changer de page MARK Sélectionner Sortie

POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélection de photos et menu contextuel

Photo Page 2/3 ☑ Pas de sélection Lecteur1 JMJ001 1366×768, 125KB Dossier Parent Dossier Parent KR103 09/10/2008 KR104 09/10/2008 KR105 09/10/2008 JMJ001 09/10/2008 JMJ005 09/10/2008 JMJ002 09/10/2008 JMJ006 09/10/2008 JMJ003 09/10/2008 JMJ007 09/10/2008 JMJ004 09/10/2008 JMJ008 09/10/2008 Navigation Menu contextuel Changer de page MARK Sélectionner Sortie

Photo Page 2/3 ☑ Pas de sélection Lecteur1 JMJ001 Dossier Parent KR103 09/10/2008 KR101 09/10/2008 1366x768, 125KB KR102 09/10/2008 JMJ001 Afficher Tout sélectionner Supprimer Fermer 09/10/2008 09/10/2008 09/10/2008 09/10/2008 09/10/2008 09/10/2008 09/10/2008 09/10/2008 09/10/2008 09/10/2008

▶ Afficher : affiche la photo sélectionnée.
▶ Tout sélectionner: sélectionne toutes les photos sur l'écran.
▶ Tout désélectionner : désélectionne toutes les photos marquées.
Supprimer ou Supprimer la sélection (Système de fichiers FAT32 uniquement) : supprimer la photo sélectionnée.
▶ Fermer : ferme le menu contextuel.

Sélectionner le dossier ou le lecteur cible.

Sélectionner les photos souhaitées.

Afficher le menu contextuel.

Sélectionner le menu contextuel souhaité.

• Utilisez la touche P ∧ ∨ pour parcourir la page des photos.
• Utilisez la touche MARK pour sélectionner ou désélectionner une photo. Si ou plusieurs photos sont sélectionnées, vous pouvez voir ces photos une par une ou sous forme de diaporama. Si aucune photo n'est sélectionnée, vous pouvez voir toutes les photos du dossier individuellement ou les voir sous forme d'un diaporama.

Visualisation des photos

Le fonctionnement détaillé est disponible sur l'écran d'affichage de la photo en plein écran.

Photo Page 2/3 ☑ Pas de sélection Lecteur1 JMJ001 1366×768, 125KB Dossier Parent Dossier Parent KR103 09/10/2008 KR101 09/10/2008 KR102 09/10/2008 KR105 09/10/2008 JMJ001 09/10/2008 JMJ002 09/10/2008 JMJ003 09/10/2008 JMJ004 09/10/2008 JMJ005 09/10/2008 JMJ006 09/10/2008 JMJ007 09/10/2008 JMJ008 09/10/2008 Navigation Menu contextuel Changer de page MARK Sélectionner Sortie

Photo Page 2/3 Pas de sélection Lecteur1 JMJ001 1366x768, 125KB Dossier Parent Dossier Parent KR103 09/10/2008 KR101 09/10/2008 KR102 09/10/2008 JMJ001 1366x768, 125KB Afficher Tout sélectionner Supprimer Fermer JMJ002 09/10/2008 JMJD008 09/10/2008 JMJ003 09/10/2008 JMJD004 09/10/2008 JMJD008 09/10/2008 Navigation Menu contextuel Changer de page MARK Selectionner Sortie

Le format d'image d'une photo peut modifier la taille de la photo affichée en plein écran.

Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Sélectionner le dossier ou le lecteur cible.

Sélectionner les photos souhaitées.

Afficher le menu contextuel.

Sélectionner Afficher.

La photo sélectionnée en plein écran.

- Utilisez la touche P ∧ ∨ pour parcourir la page des photos.

POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélectionner Diaporama, Musique, ⬤ (Pivoter), Effacer, Option ou Masquer.

• Utilisez les touches < > pour sélectionner la photo précédente ou suivante.
• Utilisez les touches < > pour sélectionner et contrôler le menu sur le plein écran.

Diaporama : si aucune image n'est sélectionnée, toutes les photos du dossier en cours sont affichées au cours du diaporama. Si certaines photos sont sélectionnées, celles-ci sont présentées sous la forme d'un diaporama.
■ Réglez le temps d'intervalle du diaporama dans Option.
▶ Musique (Musique en fond sonore) : écoutez de la musique pendant que vous visionnez les photos en plein écran.
■ Définissez le dossier de musique pour Musique dans Options avant d'utiliser cette fonction..
▶ (Pivoter) : fait pivoter les photos.
Permet de faire pivoter la photo de 90°, 180°, 270°, 360° dans le sens des aiguilles d'une montre.
- La rotation est impossible lorsque la largeur de l'image dépasse la hauteur acceptée.
Supprimer(Système de fichiers FAT32 uniquement) : supprime les photos.
▶ Option : Définissez les valeurs pour Diaporama et Dossier de Musique pour Musique.
■ Utilisez les touches ∧ ∨ < > et la touche OK pour régler les valeurs.
Ensuite, appuyez OK sur OK pour enregistrer les réglages.
- Vous ne pouvez pas changer l'option Dos. Musique pendant l'utilisation du périphérique Musique.
▶ Masquer : masque le menu en mode plein écran.
■ Pour voir à nouveau le menu sur le plein écran, appuyez sur la touche OK pour l'afficher.

pour régler le temps d'interval du diaporama. Diaporama Rapide Dossier de Musique Musique OK Annuler

LISTE DE MUSIQUE

Vous pouvez jouer des fichiers de musique du périphérique de stockage USB.

Les fichiers audio achetés (*.MP3) peuvent contenir des restrictions de droits d'auteur.

Il est possible que la lecture de ces fichiers ne soit pas prise en charge par ce modèle.

Les fichiers audio contenus sur votre périphérique USB peuvent être lus par cet appareil.

L'affichage à l'écran (OSD) peut différer de celui de votre téléviseur. Les images sont fournies à titre d'exemple pour faciliter votre utilisation du téléviseur.

Fichiers musicaux (*.MP3) pris en charge

Débit binaire entre 32 et 320 Kbit/s

• Taux d'échantillonnage MPEG1 couche 3 : 32 kHz, 44,1 kHz, 48 kHz.
• Taux d'échantillonnage MPEG2 couche 3 : 16kHz, 22,05kHz, 24kHz
• Taux d'échantillonnage MPEG2.5 couche 3 : 8kHz, 11,025kHz, 12kHz

Composantes de l'écran

Sélectionner USB.

Sélectionner Musique.

1 Prévisualisation : s'il existe une pochette de l'album (Album Art Image), celle-ci est affichée.
② Remonte au répertoire supérieur
③ Page actuelle/Nombre total de pages
4 Nombre total de chansons sélectionnées
5 Touches correspondantes sur la télécommande

Musique Page 2/3 ☑ Pas de sélection Titre Durée Dossier Parent Favorite Music Favorite Music No.2 Velvet Goldmine (OST vers2) 01:34 Good Bye (Original Ver.) 03:23 Urban Nite (Feat.Amin.J) 04:28 Navigation Menu contextuel Changer de page MARK Sélectionner Sortie

POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélection de musique et menu contextuel

Comme indiqué, chaque page peut répertorier jusqu'à six chansons.

Musique Page 2/3 ☑ Pas de sélection Musique Velvet Goldmine (OST... 00:00/01:34 Dossier Parent Titre Durée Dossier Parent Favorite Music Favorite Music No.2 Velvet Goldmine (OST vers2) 01:34 Good Bye (Original Ver.) 03:23 Urban Nite (Feat.Amin.J) 04:28 Navigation Menu contextuel Changer de page MARKS Sélectionner Sortie

V

Musique Page 2/3 ☑ Pas de sélection Musique Velvet Goldmine (OST... 00:00/01:34 Dossier Parent Titre Dossier Parent Favorite Music Favorite Music No.2 Velvet Goldmine (OST vers2) Good Bye (Original Ver.) Urban Nite (Feat.Amin.J) 4395KB 1Kbps Lecture Lecture avec photo Tout sélectionner Supprimer Fermer 04:28 Navigation Menu contextuel Changer de page Sélectionner Sortie

▶ Lecture (pendant l'arrêt) : lit les chansons sélectionnées.
Lorsque la lecture d'un morceau de musique se termine, la lecture du morceau suivant sélectionné débute. Si aucun titre n'est sélectionné, c'est le titre suivant du dossier en cours qui est lu. Si vous allez à un dossier différent et appuyez sur la touche OK, la lecture du titre en cours s'arrête.
▶ Lire la sélection : lit les chansons sélectionnées. Lorsque la lecture d'un titre est terminée, le titre sélectionné suivant est lu automatiquement.
▶ Arrêt de la lecture (pendant la lecture) : arrête la lecture.
▶ Lecture avec photo commence à lire les titres sélectionnés, puis passe à la liste des photos.
▶ Tout sélectionner : sélectionne tous les titres du dossier.
▶ Tout désélectionner : désélectionne tous les titres marqués.
Supprimer ou Supprimer la sélection(Système de fichiers FAT32 uniquement) : supprime les musiques sélectionnées.
▶ Fermer : ferme le menu contextuel.

Sélectionner le dossier ou le lecteur cible.

Sélectionner les musiques souhaitées.

Afficher le menu contextuel.

Sélectionner le menu contextuel souhaité.

• Utilisez le bouton P ∧ ∨ pour naviguer de haut en bas dans la page de musique.
• Utilisez la touche MARK pour sélectionner ou désélectionner un titre. Lorsqu'un ou plusieurs fichiers audio sont sélectionnés, les titres marqués sont lus dans l'ordre. Par exemple, si vous ne voulez écouter qu'une seule chanson de manière répétée, sélectionnez-la et lancez la lecture. Si aucun titre n'est sélectionné, tous les titres du dossier seront lus à la suite.

- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

Si vous n'appuyez sur aucune touche pendant un certain temps lors de la lecture, la boîte d'informations de lecture (montrée ci-dessous) s'affichera comme économiseur d'écran.
■ Qu'est-ce qu'un économiseur d'écran ?

L'économiseur d'écran sert à éviter que des points de l'écran ne se figent lorsqu'une image reste affichée à l'écran de manière prolongée.

! REMARQUE

Lorsqu'un fichier de musique est joué, apparaît derrière le titre.
Les titres endommagés ou corrompus ne sont pas lus, et ils affichent 00:00 comme durée de lecture.
Les titres téléchargés depuis un service payant avec protection des droits d'auteur ne démarrent pas, et ils affichent des informations inappropriées comme durée de lecture.
▶ Si vous appuyez sur la touche OK ou ■, l'économiseur d'écran s'arrête.
Les touches de lecture (▶), pause (I I), ■, ▶▶, ◀◀ de la télécommande sont également disponibles dans ce mode.
▶ Vous pouvez utiliser la touche ▶▶ pour sélectionner le morceau suivant et la touche ◀◀ pour sélectionner le morceau précédent.

POUR UTILISER UN PÉRIPHÉRIQUE USB

MOVIE LIST (LISTE DE FILMS) (32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement)

Vous pouvez lire des fichiers de film du périphérique de stockage USB.

La liste de films est activée une fois que le périphérique USB est détecté. Elle est utilisée lors de la lecture de films sur le téléviseur.

Elle affiche les films dans le dossier USB et prend en charge la lecture.

Elle permet de lire tous les films dans le dossier et les fichiers souhaités par l'utilisateur.

La liste des films affiche les informations des dossiers et le fichier de film.

L'affichage à l'écran peut être différent de celui de votre téléviseur.

Fichiers vidéo pris en charge (*.dat/*.mpg/*.mpeg/*.ts/*.trp/*.tp/*.vob/*.mp4/*.mkv/*.avi/*.divx)

Format vidéo :DivX3.11, DivX4.12, DivX5.x, DivX6, Xvid1.00, Xvid1.01, Xvid1.02, Xvid1.03, Xvid 1.10-beta-1/beta-2, Mpeg-1, Mpeg-2, Mpeg-4, H.264/AVC

Format audio : Dolby Digital, AAC, Mpeg, MP3, LPCM, HEAAC

Débit binaire : entré 32 et 320 Kbit/s (MP3)

Format de sous-titres : *.smi/*.srt/*.sub(MicroDVD,

SubViewer1.0/2.0)/*.ass/*.ssa/*.txt(TMPlayer)/*.psb(PowerDivx)

- Il est possible que certains sous-titres créés par l'utilisateur ne s'affichent pas correctement.

- Quelques caractères spéciaux ne sont pas pris en charge dans les sous-titres.

- Les étiquettes HTML ne sont pas prises en charge dans les sous-titres.

- Les sous-titres dans les langues autres que les langues prise en charge ne sont pas disponibles.

- Les informations de durée dans un fichier de sous-titres externe doivent être classées par ordre ascendant pour pouvoir être lues.

- L'écran peut subir des perturbations temporaires (image figée, lecture accélérée, etc.) lorsque la langue audio est modifiée.

- La lecture d'un fichier de film endommagé peut ne pas se dérouler correctement et certaines fonctions du lecteur peuvent ne pas être utilisables.

- La lecture de fichiers de film produits avec certains encodages peut ne pas s'effectuer correctement.

- Si les structures vidéo et audio du fichier enregistré ne sont pas entrelacées, seule la vidéo ou seul le son sera retransmis.

- Les vidéos HD ayant une résolution maximale de 1 920 x 1 080 à 25/30p ou 1 280 x 720 à 50/60p sont prises en charge, selon la trame.

- Il est possible que les vidéos ayant une résolution supérieure à 1 920 x 1 080 à 25/30p ou 1 280 x 720 à 50/60p ne s'affichent pas correctement, selon la trame.

- La lecture de fichiers de film dont les types et formats diffèrent de ceux spécifiés peut ne pas fonctionner correctement.

- Le débit binaire d'un fichier de film lisible est 20Mbit/s.

- Nous ne garantissons pas une lecture lissée de profils codés au niveau 4.1 ou supérieur dans la norme de codage H.264/AVC.

- Le codec audio DTS n'est pas reconnu.

- Un fichier de film dont la taille est supérieure à 30Go est pas pris en charge en lecture.

- Le fichier vidéo DivX et le fichier des sous-titres doivent être situés dans le même dossier.

- Le nom d'un fichier vidéo et le nom du fichier de sous-titrage doivent être identiques pour qu'ils puissent être lus.

- Lire une vidéo par via une connexion USB qui ne prenne pas en charge la haute vitesse peut ne pas fonctionner correctement.

- Les fichiers encodés avec la technique GMC (compensation globale de mouvements) risquent de ne pas être lus.

- Lorsque vous regardez un film en utilisant la fonction Liste de films, vous pouvez régler l'image à l'aide des touches Energy Saving et AV Mode de la télécommande. Le réglage par l'utilisateur n'est pas disponible pour chaque mode image.

FichierNom d'extension	Décodeur vidéo	Codec audio	Résolution maximum
mpg, mpeg, vob	MPEG1, MPEG2	Dolby Digital,MPEG,MP3,LPCM	1920x1080@30p
dat	MPEG1	Dolby Digital,MPEG,MP3,LPCM
ts,trp,tp	MPEG2, H.264/AVC	Dolby Digital,AAC,MPEG
mp4	MPEG4 SP, MPEG4 ASP, Divx 3.11, Dvix 4.12, Dvix 5.xDvix 6, Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03Xvid 1.10-beta 1, Xvid 1.10-beta 2, H.264/AVC	Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM
avi	MPEG 2, MPEG 4 SP,MPEG4 ASP, Divx 3.11, Divx 4, Divx 5, Divx 6Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta 1Xvid 1.10-beta 2, H.264/AVC	Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM
mkv	H.264/AVC, MPEG 1, MPEG 2, MPEG 4 SP, MPEG4 ASP	Dolby Digital,HEAAC,AAC,MPEG,MP3,LPCM
divx	MPEG 2, MPEG 4 SP, MPEG4 ASP, Divx 3.11, Divx 4, Divx 5, Divx 6Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta 1Xvid 1.10-beta 2, H.264/AVC	Dolby Digital,HEAAC,AAC,MPEG, MP3,LPCM

Composantes de l'écran

Sélectionner USB.

Sélectionnez Vidéo.

① Remonte au répertoire supérieur
② Page actuelle/Nombre total de pages
③ Nombre total de titres de film sélectionnés
4 Touches correspondantes sur la télécommande

Vidéo Page 2/3 ☑ Pas de sélection movie Apple.(1992).Dvdrip 640x480, 720KB Dossier Parent Titre Durée Dossier Parent Favorite Music The Aviator_(2004)_5CH_AC3_2CD Apple.(1992).Dvdrip 01:34:45 The Incredibles [REPACK_AC3_5.1c-CiM 01:15:30 The Incredibles [REPACK_AC3_5.1c-CiM 01:30:20 Navigation Menu contextuel P Changer de page MARK Sélectionner Sortie

POUR UTILISER UN PÉRIPHÉRIQUE USB

Sélection du film et menu contextuel

Vidéo Page 2/3 Pas de sélection movie Apple (1992).Dvrip 1:340, 120KB Dossier Parent Titre Durée Dossier Parent Favorite Music The Aviator_(2004)_5CH_AC3_2CD Apple_(1992).Dvrip 01:34:45 The Incredibles [REPACK_AC3_5.1c-CIM] 01:15:30 The Incredibles [REPACK_AC3_5.1c-CIM] 01:30:20 Navigation Menu contextuel Changer de page Selectionner Sortie

Vidéo Page 2/3 Pas de sélection movie Apple (1992).Dvdrip 1:340, 120KB Dossier Parent Titre Durée Dossier Parent Favorite Music The Aviator_(2004)_5CH_AC3_2CD Apple_(1992).Dvdrip The Incredibles (REPACK_AC3_5.1c-1) The Incredibles (REPACK_AC3_5.1c-CIM 1366x768, 125KB Lecture Tout sélectionner Supprimer Fermer 01:30:20 Navigation Menu contextuel Changer de page Sélectionner Sortie

▶ Lecture : lit les titres de film sélectionnés. La lecture d'un fichier DivX est exécutée pendant le changement d'écran.
▶ Tout sélectionner : sélectionne tous les titres de film dans le dossier.
▶ Tout désélectionner : désélectionne tous les titres de film sélectionnés.
Supprimer ou Supprimer la sélection(Système de fichiers FAT32 uniquement) : Supprime les entrées des titres de films sélectionnés.
▶ Fermer : ferme le menu contextuel.

Sélectionner le dossier ou le lecteur cible.

Sélectionnez les titres de film de votre choix.

Afficher le menu contextuel.

Sélectionner le menu contextuel souhaité.

• Utilisez le bouton ^ ∨ pour naviguer sur la page des titres de films.
• Utilisez le bouton MARK pour marquer ou retirer la marque sur un titre de film. Si un ou plusieurs fichiers de film sont marqués, les titres de films marqués seront lus en séquence.

- Appuyez sur la touche RETURN (Retour) pour revenir à l'affichage normal de la télévision.

REMARQUE

- Dans le cas d'un fichier non compatible, un message indiquant que le fichier n'est pas pris en charge s'affiche.

Utilisation de la fonction Movie List (Liste de films), lecture

Langue du sous-titre	Langue de support
Latin1	Anglais, espagnol, français, allemand, italien, suédois, finnois, hollandais, portugais, danois, roumain, norvégien, albanais, Gaélique, gallois, irlandais, catalan, valencien
Latin2	bosnien, polonais, croate, Tchèque, slovaque, slovène, serbe, hongrois
Latin4	Estonien, letton, lituanien
Cyrillique	Bulgare, macédonien, Russe, ukrainien, kazakh
Grec	Grec
Turque	Turque

Taille image	Plein écran
Langue audio	1
Langue des sous-titres	Latin 1
• Synchro	0
• Position	0
Fermer

▶ Taille image : Sélectionnez le format d'image de votre choix durant la lecture du film.
Langue audio & Subtitle Language : Change le Groupe de langues d'audio/sous-titre pour la lecture d'un film.
▶ Synchro : Règle le temps de synchronisation du sous-titre de -10 secs à +10 secs par pas de 0,5 secs durant la lecture d'un film.
▶ Position : Change l'emplacement du sous-titre en haut ou en bas durant la lecture du film.

! REMARQUE

Seuls les fichiers enregistrés en code ASCII sont pris en charge pour les sous-titres externes du film.
▶ Chaque ligne de sous-titre ne peut comporter que 500 chiffres et 500 lettres de l'alpha-bet.
Seuls 10,000 blocs de synchronisation sont pris en charge dans le fichier de sous-titres.

Utilisation de la télécommande

◀◀ / ▶▶	Lors de la lecture,appuyez à plusieurs reprise sur le bouton REW(◀◀) pour retourner en arrière de plus en plus rapidement ◀◀(x2) -> ◀◀◀(x4) -> ◀◀◀◀(x8) -> ◀◀◀◀◀(x16) -> ◀◀◀◀◀◀(x32).appuyez à plusieurs reprise sur le bouton FF(▶▶) pour avancer de plus en plus rapi-dement ▶▶(x2)-→ ▶▶▶(x4) -> ▶▶▶▶(x8) -> ▶▶▶▶▶(x16) -> ▶▶▶▶▶▶(x32).■ En appuyant plusieurs fois sur ces boutons, vous augmentez la vitesse d'avance/de retour rapide.
II	Lors de la lecture, appuyez sur le bouton Pause (II).■ Le téléviseur effectue un arrêt sur image.■ Si, 10 minutes après avoir suspendu la lecture, vous n'avez appuyé sur aucune touche de la télécommande, le téléviseur reprend la lecture normale.■ Appuyez sur le bouton Pause (II) et utilisez le bouton FF(▶▶) pour avancer au ralenti.
< >	■ En appuyant sur le bouton < ou > en cours de lecture, un curseur indiquant la position apparaît à l'écran.
PLAY(▶)	Appuyez sur le bouton PLAY(▶) pour revenir au mode normal de lecture.
ENERGY SAVING [IMAGE]	Appuyez sur le bouton ENERGY SAVING à plusieurs reprises pour augmenter la luminosité de votre écran. (Voir la page 116)
AV MODE [IMAGE]	Appuyez sur le bouton AV MODE à plusieurs reprises pour sélectionner la source désirée. (Voir la page 86)

POUR UTILISER UN PÉRIPHÉRIQUE USB

CODE D'ENREGISTREMENT DIVX (32/37/42/47LH49**,

32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**,

50/60PS80**, 42/50PQ35**, 42PQ65**, 50PS65** uniquement)

Confirmez le numéro du code d'enregistrement DivX du téléviseur. En utilisant le numéro d'enregistrement, il est possible de louer ou d'acheter des films sur le site www.divx.com/vod.

Il est impossible de lire des fichiers DivX loués ou achetés avec un code d'enregistrement DivX d'un autre téléviseur. (Seuls les fichiers DivX correspondant au code d'enregistrement du téléviseur acheté peuvent être lus.)

USB Photo Musique Vidéo Code enreg. DivX Désactivation

USB Photo Musique Vidéo Code enreg Désactivati Déplacer OK i Vidéo DivX(R) à la demande Votre code d'enregistrement est : xxxxxxxxxxxx Pour plus d'infos, consultez le site www.divx.com/vod Fermer

Sélectionnez USB.

Sélectionnez Code enreg. DivX.

Affichez le code d'enregistrement DivX.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

"Certifié DivX pour lire des vidéos DivX jusqu'à la résolution HD 1080p, y compris le contenu premium." À propos des vidéos DivX : DivX® est un format vidéo numérique créé par DivX, Inc.

Cet appareil est officiellement certifié DivX et peut donc lire les vidéos DivX. Pour plus d'informations et pour obtenir des outils logiciels permettant de convertir yos fichiers en vidéos DivX, consultez le site www.divx.com. À propos des vidéos à la demande DivX : Vous devez enregistrer cet appareil certifié DivX® pour pouvoir lire le contenu de vidéos à la demande (VOD) DivX. Pour générer le code d'enregistrement, accédez à la section DivX VOD du menu de réglage. Accédez ensuite au site vod.divx.com et renseignez ce code pour terminer le processus d'enregistrement et obtenir plus d'informations sur les vidéos DivX à la demande.

! REMARQUE

▶ La prise en charge des fichiers de film est la suivantes

Résolution : sous 1920x1080 WxH pixels

Vitesse de défilement de film : sous 30 images/sec (1920x1080), sous 60 images/sec (sous 1280x720)

▶ Codec vidéo : MPEG 1, MPEG 2, MPEG 4, H.264/AVC, DivX 3.11, DivX 4.12, DivX 5.x, DivX 6,

Xvid 1.00, Xvid 1.01, Xvid 1.02, Xvid 1.03, Xvid 1.10-beta1, Xvid 1.10-beta2

La désactivation a pour objet de permettre la désactivation de périphériques pour des utilisateurs ayant activé l'ensemble des périphériques disponibles via le serveur Web et se voient dans l'impossibilité d'en activer d'autres. DivX VOD permet au consommateur d'activer jusqu'à 6 périphériques sous un même compte, toutefois pour remplacer ou désactiver l'un ces de ces périphériques, celui-ci doit contacter l'assistance DivX pour demande une suppression. Cette fonction permet désormais aux consommateurs de désactiver par eux-même et par conséquent de mieux gérer leurs périphériques DivX VOD.

Sélectionnez USB.

Sélectionnez Désactivation.

Sélectionnez Oui.

Affichez la désactivation.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE) (EN MODE NUMERIQUE UNIQUEMENT)

Ce système est muni d'un guide de programmes électronique (EPG) afin de vous guider dans les options d'affichage disponibles.

Le guide de programmes électronique vous donne des informations, telles que la liste des programmes, l'heure de début et l'heure de fin des services disponibles, etc. De plus, le guide de programmes électronique vous donne souvent des informations détaillées concernant le programme (le volume et la fréquence de ces informations dépendent des moyens de radiodiffusion).

Cette fonction peut être utilisée uniquement si les radiodiffuseurs transmettent les informations du guide de programmes électronique.

L'EPG affiche la grille des programmes des 8 prochains jours.

Affiche les informations de l'écran sélectionné.

S'affiche avec un programme DTV.

S'affiche avec un programme radio.

S'affiche avec un programme MHEG.

S'affiche avec un programme AAC.

formats d'écran des programmes télévisés

formats d'écran des programmes télévisés

S'affiche avec un programme télétexte..

S'affiche avec un programme sous-titré.

S'affiche avec un programme crypté.

S'affiche avec un programme Dolby.

S'affiche avec un programme Dolby Digital PLUS.

576i/p, 720p, 1080i/p : Résolution des programmes télévisés

Activation/désactivation du guide de programmes électronique

Activer ou désactiver l'EPG.

Sélection d'un programme

ou

Sélectionner le programme désiré.

L'EPG disparaîtra après passage au programme sélectionné.

Signification des touches en mode Guide NOW/NEXT (Actuel/Suivant)

Vous pouvez visualiser le programme en cours de diffusion et celui programmé à la suite.

Changer le mode EPG.

Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

Sélectionner le mode de liste Enregistrer/Rappeler horloge.

L'EPG disparaîtra après passage au programme sélectionné.

Sélectionner NOW (programme en cours) ou NEXT (programme suivant).

Sélectionner le programme de diffusion.

Page précédente/suivante

Guide de programmes 1 YLE TV1 6 Apr. 2007 15:09 TOUT MAINTENANT SUIVANT 1 YLE TV1 That '70s show Keno 2 YLE TV2 Your World Today World Business 4 TV. Legenen om Den.... Fantomen 5 YLE FST Naturtimmen Kritiskt 6 CNN Lyssna ABC 8 YLE24 Glamour Tänään otsikoissa FAV Favoris INFO Information Changer de chaîne TV/RAD RADIO Mode Planification Liste de planification

ou

Désactiver l'EPG.

Sélectionner le programme TV ou RADIO.

Activer ou désactiver les informations détaillées.

Signification des touches en mode Guide sur 8 jours

ROUGE

Changer le mode EPG.

VERTE

Entrer le mode de réglage Date.

JAUNE

Sélectionner le mode de réglage Enregistrer/Rappeler horloge.

BLEUE

Sélectionner le mode de liste Enregistrer/Rappeler horloge.

[Non-Text]

L'EPG disparaîtra après passage au programme sélectionné.

<>

Sélectionnez Programme.

[Figure]

Sélectionner le programme de diffusion.

P

Page précédente/suivante

Guide de programmes 1 YLE TV1 6 Apr. 2007 15:09 TOUT 6 Apr. (Fri.) 14:00 15:00 1 YLE TV1 Antigues Roadshow Kungskonsumente 2 YLE TV2 Mint Extra TV2: Farmen The Drum 4 TV. The Drum 5 YLE FST You Call The Hits 6 CNN Fashion Essentials 8 YLE24 ... ... ... Tänään otsikoissa FAV Favoris INFO Information Changer de chaîne TV/RAD RADIO Mode Jour Planification Liste de planification

ou

Désactiver l'EPG.

Sélectionner le programme TV ou RADIO.

Activer ou désactiver les informations détaillées.

Signification des touches en mode Modification date

VERTE

Désactiver le mode de réglage Date.

Passer à la date sélectionnée.

Sélectionner une date.

Désactiver le mode de réglage Date.

ou

Désactiver l'EPG.

Guide de programmes 1 YLE TV1 6 Apr. 2007 15:09 TOUT 6 Apr. (Fri.) 14:00 15:00 1 YLE TV1 Antigues Roadshow Kungskonsumente 2 YLE TV2 Mint Extra TV2: Farmen The Drum 4 TV.. The Drum 5 YLE FST You Call The Hits 6 CNN Fashion Essentials 8 YLE24 ... ... ... Tänään otsikoissa Changement date Date Sortie

EPG (GUIDE DE PROGRAMMES ÉLECTRONIQUE)

(EN MODE NUMÉRIQUE UNIQUEMENT)

Signification des touches dans la boîte de description détaillée

Texte précédent/suivant

JAUNE

Sélectionner le mode de réglage

Enregistrer/Rappeler horloge.

ou

Activer ou désactiver les informations détaillées.

Désactiver l'EPG.

Signification des touches en mode de réglage Enregistrement/Rappel

Permet de régler l'heure de début et de fin de l'enregistrement et de régler un rappel uniquement pour une heure de début, l'heure de fin étant grisée.

- Cette fonction est disponible uniquement lorsque l'appareil d'enregistrement utilisant un signal d'enregistrement à 8 broches est raccordé à la borne DTV-OUT (AV2) à l'aide d'un câble Péritel.

Changez pour le mode Guide ou Programmation.

Sélectionnez Enregistrer ou Rester.

Configurer la fonction.

Sélectionnez Date, Heure de début/fin ou Programme.

Enregistrer la fonction

Enregistrer/Rappeler horloge.

Sélectionner la date d'enregistrement. Jour Heure de début Heure de fin Chaîne 6 Mars. 15:09 17 : 30 That '70s sh OK Retour

Fonction des boutons en mode Liste planifiée

Si vous avez créé une liste de programmation, une émission programmée s'affiche à l'heure programmée même lorsque vous êtes en train de regarder une autre émission.

Les touches Haut (Up) / Bas (Down) / OK / Retour (Return) sont actives si une fenêtre contextuelle est ouverte.

Ajoutez un nouveau mode de réglage

Enregistrement manuel.

VERTE

Ajout d'un nouveau mode Visualisation temporisée.

ou

Passer au mode Guide.

Désactiver l'EPG.

Sélectionnez l'option de votre choix (Modifier/Supprimer/Supprimer tout).

Liste de planification Page1/1 Fri. 6 Apr. 2007 15:09 2007 04 Date de début Heure de début Titre 6 May 16:00 Friend1 6 May 18:00 Friend2 Déplacer Modifier/Supprimer P Changer de page Sortie Nouvel enregistrement Nouveau rappel Guide de programmes

Sélectionner Liste planifiée.

Page précédente/suivante

RÉGLAGES DE L'IMAGE

RÉGLAGE DE LA TAILLE DE L'IMAGE (FORMAT D'IMAGE)

Vous pouvez regarder l'écran dans plusieurs formats d'image : 16:9, Signal original, Format original, Écran large, 4:3, 14:9, Zoom et Zoom cinéma.

Si une image figée est affichée à l'écran pendant une période prolongée, il est possible qu'elle s'incruste à l'écran et reste visible.

Vous pouvez régler la proportion d'agrandissement à l'aide des touches ∧ ∨.

Cette fonction est disponible dans les signaux suivants.

Sélectionner Format de l'image.

La sélection de ce format d'image vous permet de visionner une image horizontalement, en proportion linéaire, pour occuper complètement l'écran (utile pour visionner des DVD au format 4:3).

La Sélection Suivante vous permettra de voir une image de meilleure qualité sans perdre l'image de base dans celle de haute définition. Important : si votre image d'origine contient du bruit, ce bruit sera visible sur les côtés.

• Vous pouvez également régler l'option Format de l'image dans le menu IMAGE.
• Pour définir les paramètres du zoom, sélectionnez 14/9, Zoom et Zoom cinéma dans le menu Format de l'image. Une fois les paramètres du zoom enregistrés, l'affichage revient au menu rapide.

- Format original

Quand votre téléviseur reçoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.

Lorsque le téléviseur reçoit le signal d'écran large, vous pouvez régler l'image horizontalement ou verticalement, dans des proportions linéaires, de sorte à remplir tout l'écran.

La sélection suivante vous permettra de voir une image de meilleure qualité sans rien perdre de l'image d'origine en haute définition.

Cette option vous permet de visionner une image au format 14/9 ou un programme TV au mode 14/9. L'écran 14/9 est identique au format 4/3, mais il est agrandi sur la droite et sur la gauche.

Permet de visionner l'image en plein écran, sans l'altérer.

Cependant, les parties supérieure et inférieure de l'image seront tronquées.

Choisissez la fonction Cinema Zoom (Zoom Cinéma) pour agrandir l'image à la position voulue.

Remarque : lors de l'agrandissement ou de la diminution de l'image, l'image peut être déformée.

Bouton ◀ ou ▶ : Règle la proportion d'agrandissement de la fonction Cinema Zoom. La plage de réglage est comprise entre 1 et 16. Bouton ▼ ou ▲ : Déplace l'écran.

! REMARQUE

▶ Vous ne pouvez sélectionner que 4:3, 16:9 (Large), 14:9, Zoom, Cinema Zoom (Zoom cinéma) en mode composantes.
▶ Vous ne pouvez sélectionner les formats d'image 4:3, Original, 16:9 (Wide), 14:9, Zoom, Cinema Zoom (Zoom cinéma) qu'avec le mode HDMI.
▶ Vous pouvez sélectionner uniquement le format 4:3, 16:9 (large) dans le mode RGB-PC, HDMI-PC.
En mode DTV/HDMI/Composantes (supérieur à 720p), la fonction Signal original est disponible.
Dans le mode Analogue/AV, le format Full Wide est disponible.

ASSISTANT D'IMAGE

Cette fonction permet un réglage de la qualité de l'image à partir de l'image d'origine.

Elle permet un étalonnage de la qualité de l'écran par un réglage du niveau de noir et de blanc, etc.

Des utilisateurs classiques peuvent calibrer la qualité de l'écran en suivant facilement chacune des étapes.

Si vous réglez l'image à Low (Bas), Recommended (Recommandé) ou High (Élevé), vous pouvez voir la modification comme un exemple.

Avec le mode RGB-PC/HDMI-PC/DVI-PC, les modifications apportées aux valeurs Couleur, Teinte et Netteté horizontale/verticale ne sont pas appliquées.

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie : Arrêt Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 90 • Luminosité 50 • Netteté 70

Assistant d'Image Avec Assistant d'Image, vous pouvez régler la qualité de l'image d'origine. Précédent Suivant

Sélectionner IMAGE.

Sélectionnez Assistant d'Image.

• Si vous abandonnez le paramétrage avant l'étape finale, les modifications ne sont pas appliquées
• La valeur du réglage est enregistrée sous Expert1.
• Une fois la qualité de l'image établie par l'Assistant d'image (Picture Wizard), la fonction d'économie d'énergie (Energy Saving) change pour Off (désactivée). (TV LCD/LED LCD TV uniquement)

Réglez le Niveau noir, Niveau de blanc, Couleur, Teinte, Netteté H, Netteté V, Temp. de couleur(42/47LH90** uniquement), Contraste Dynamique(42/47LH90** uniquement), Gain de couleur(42/47LH90** uniquement), Rétro-éclairage (TV LCD/LED LCD TV uniquement).

Sélectionnez une source d'entrée pour appliquer les réglages.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

e ^∅ ÉCONOMIE D'ÉNERGIE

Cette fonction réduit la consommation d'énergie du téléviseur.

Le réglage d'usine par défaut est conforme aux exigences du programme Energy Star et correspond au niveau de confort pour une utilisation à domicile.

Vous pouvez augmenter la luminosité de l'écran en réglant le niveau dans Energy Saving (Économie d'énergie) ou Picture Mode (Mode image).

En réglant l'économie d'énergie dans le mode MHEG, le paramètre d'économie d'énergie est appliqué après la fin du mode MHEG.

La sélection de "Désactiver l'écran" lorsqu'un canal de station de radio est réglé réduira la consommation d'énergie. (téléviseur LCD/LED LCD TV uniquement)

téléviseur LCD/LED LCD TV uniquement

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie Préréglages d'image : Standard • Rétro-éclair • Contrast • Luminos • Netteté Auto. Arrêt Minimum Moyen Maximum Désactiver l'écran

téléviseur plasma uniquement

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie: Capteur in Préréglages d'image : Standard • Rétro-éclairage 7 • Contraste 9 • Luminosité 5 • Netteté 70 Capteur intelligent Arrêt Minimum Moyen Maximum

Sélectionner IMAGE.

Sélectionnez e Économie d'énergie.

Sélectionnez Auto.(Sauf 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**), Arrêt, Mimum, Moyen ou Maximum ou Désactiver l'écran.

Sélectionner IMAGE.

Sélectionnez e Économie d'énergie..

Sélectionnez Capteur intelligent, Arrêt, Mimum, Moyen ou Maximum.

- Capteur intelligent

sélectionnez Bas, Moyen ou Haut.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

• Si Screen off (Arrêt écran) est sélectionné, le téléviseur se met hors tension après 3 secondes.

• Si vous réglez à « Économie d'énergie-Auto (sauf pour les modèles 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**), Minimum, Moyen, Maximum », la fonction de Rétro-éclairage est désactivée (téléviseur LCD/LED LCD TV uniquement).
• Vous pouvez également régler cette fonction en sélectionnant le bouton Économie d'énergie sur la télécommande.
• Lorsque Auto est sélectionné, la fonction Backlight (rétro-éclairage) est réglée automatiquement au travers d'un capteur intelligent qui prend en compte les conditions environnantes, si le capteur en est équipé.

RÉGLAGES PRÉDÉFINIS DE L'IMAGE

Mode image – Réglages prédéfinis

Vif	Renforce le contraste, la luminosité, la couleur et la netteté des images vivid.
Standard	Statut d'affichage de l'écran le plus général.
Naturel	Statut d'affichage de l'écran le plus naturel.
Cinéma	Optimise la vidéo pour regarder des films.
Sport	Optimise la vidéo pour regarder des événements sportifs.
Jeux	optimise la vidéo pour jouer à des jeux vidéo.

téléviseur LCD/LED LCD TV uniquement

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie Préréglages d'image : Stand- Rétro-é Contra Luminé Nettet Capteur intelligent Vif Standard Naturel Cinéma Sport Jeux Expert1 Expert2

1 MENU Sélectionner IMAGE.
2 OK Sélectionner Préréglages d'image.

3 OK Sélectionner Capteur intelligent(Sauf 19/22LU40** 19/22/26LU50**, 32/37/42LF25** 32/37/42LG2***, 32/37/42LG33** 19/22/26LG31** 19/22/26/32/37/42LH20** 32/37/42/47LH3***, Vif, Standard, Naturel, Cinéma, Sport ou Jeux.
téléviseur plasma uniquement

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie Préréglages d'image : Vif • Rétro-écla • Contras • Luminos • Netteté Vif Standard IEX Cinéma Sport Jeux tf Expert1 tf Expert2 (50/60PS80** uniquement) Vif Standard Cinéma Sport Jeux tf Expert1 tf Expert2 (Sauf 50/60PS80**)

1 MENU Sélectionner IMAGE. uniquement)
2 OK Sélectionner Préréglages d'image.
3 OK Sélectionner Vif, Standard, THX Cinéma(ou Cinéma), Sport ou Jeux.

• L'option Préréglages d'image permet de régler le téléviseur de façon à obtenir une image parfaite. Sélectionnez la valeur pré définie dans l'option Préréglages d'image selon la catégorie du programme.
• Lorsque le capteur intelligent est actif, l'image la plus adaptée est réglée automatiquement en fonction de l'éclairage ambiant (Sauf 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**).
• Vous pouvez également définir les préréglages d'image dans le menu rapide (Q. Menu).
• Capteur intelligent : Règle l'image en fonction de l'éclairage ambiant (Sauf 19/22LU40** 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**).

- THX Cinéma(50/60PS80** uniquement): Il s'agit du mode qualité cinéma qui vous offre toutes les sensations du cinéma en regardant un film chez soi. L'utilisateur peut bénéficier du meilleur niveau de satisfaction de l'écran avec de nombreux films sans réglages supplémentaires. Cinéma exprime la qualité d'écran optimale dans une pièce obscure.

Si vous sélectionnez IHX Cinema, le format d'image (Aspect ratio) change pour « Just scan ».

- La norme THX Cinéma (Thomlinson Holman's Experiment) est une certification audio et vidéo établie par George Lucas, metteur en scène des films Star Wars, avec Thomlinson ingénieur du son.

Il s'agit du produit à certifier en zone d'affichage THX et ce label garantit une qualité d'écran dépassant la spécification standard d'affichage tant au niveau matériel que logiciel.

RÉGLAGE MANUEL DE L'IMAGE

Mode image - Option Utilisateur

Rétro-éclairage (téléviseur LCD/LED LCD TV uniquement)

Pour définir la luminosité de l'écran, régler la luminosité du panneau d'affichage LCD.

Réglage du rétro-éclairage si un réglage de la luminosité de l'appareil est recommandé.

Contraste

Règle le niveau du signal entre le noir et le blanc de l'image. Vous pouvez utiliser Contraste si la partie lumineuse de l'image est saturée.

Règle le niveau du signal entre le noir et le blanc de l'image. Vous pouvez utiliser Contraste si la partie lumineuse de l'image est saturée.

Luminosité

Règle le niveau de base du signal de l'image.

Netteté

Règle le niveau de netteté des coins entre les zones claires et foncées de l'image. Plus le niveau est bas, plus l'image est nette.

Couleur

Règle l'intensité de toutes les couleurs.

Teinte

Règle l'équilibre entre les niveaux de rouge et de vert.

Il est impossible d'utiliser cette fonction en mode Capteur intelligent(Sauf 19/22LU40**, 19/22/26LU50**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**).

IMAGE Format de l'image : 16:9 Assistant d'Image e° Économie d'énergie : Arrêt Préréglages d'image : Standard • Rétro-éclairage 70 • Contraste 90 • Luminosité 50 • Netteté 70

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie : Préréglages d'image : Standard Rétro-éclair Contraste Luminosi Netteté Capteur intelligent Vif Standard Naturel Cinéma Sport Jeux Expert1 Expert2

Sélectionner IMAGE.

Sélectionner Préréglages d'image.

Sélectionner Vif, Standard, Naturel, Cinéma,(ou THX Cinéma), Sport ou Jeux.

Sélectionner Rétro-éclairage (téléviseur LCD/LED LCD TV uniquement), Contraste, Luminosité, Netteté, Couleur ou Teinte.

Effectuer les réglages adéquats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

! REMARQUE

▶ Vous ne pouvez pas régler la couleur, la netteté ou la teinte en mode RVB-PC/HDMI-PC.
Lorsque Expert 1 ou Expert 2 est sélectionné, vous pouvez sélectionner Rétro-éclairage (téléviseur LCD/LED LCD TV uniquement), Contrast (Contraste), Brightness (Luminosité), H Sharpness (Netteté H), V Sharpness (Netteté V), Colour (Couleur) ou Tint (Teinte).

TECHNOLOGIE D'OPTIMISATION DE L'IMAGE

Vous pouvez étalonner l'écran pour chaque mode d'image ou régler la valeur de vidéo en fonction de l'écran vidéo spécifique.

Vous pouvez régler une valeur de vidéo différente pour chaque entrée.

Pour rétablir les paramètres d'usine par défaut après avoir modifié chaque mode vidéo, exécutez la fonction "Réglage usine" pour chaque mode d'image.

L'image peut être différente de celle affichée sur votre téléviseur.

IMAGE Contraste 90 Luminosité 50 Netteté 70 Couleur 60 Teinte 0 Contrôle avancé Réglage usine Écran

IMAGE Écran Temp. de couleur Contraste Dynamique Couleur Dynamique Réduction du bruit Gamma Niveau noir Protection des yeux Cinéma réel TruMotion 100Hz Moyen Bas Moyen Auto. Arrêt Marche Bas Fermer

téléviseur LCD/LED LCD TV uniquement

Temp. de couleur Contraste Dynamique Couleur Dynamique Noise Reduction Gamma Niveau noir Mode Film Moyen Bas Moyen Moyen Auto. Marche Fermer

téléviseur plasma uniquement

Sélectionner IMAGE.

Sélectionner Contrôle avancé.

Sélectionnez l'option de votre choix :

Temp. de couleur, Contraste Dynamique, Couleur Dynamique, Réduction du bruit, Gamma, Niveau noir, Protection des yeux(téléviseur LCD/LED LCD TV uniquement),

Cinéma réel(téléviseur LCD/LED LCD TV uniquement), Mode Film(téléviseur plasma uniquement), TruMotion 100Hz ou TruMotion 200Hz(téléviseur LCD/LED LCD TV uniquement), Gamme de couleurs, Amélioration des bords, xvYCC ou OPC(téléviseur LCD/LED LCD TV uniquement).(Voir page 121\~122)

Effectuer les réglages adéquats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGES DE L'IMAGE

Contrôle expert de l'image

En segmentant les catégories, Expert1 et Expert2 offrent davantage de catégories que les utilisateurs peuvent définir comme ils le souhaitent, pour une qualité d'image optimale.

Ceci permet également à un professionnel d'optimiser les performances du téléviseur à l'aide de vidéos spécifiques.

L'image peut être différente de celle affichée sur votre téléviseur.

IMAGE Format de l'image : 16:9 Assistant d'Image Économie d'énergie : Préréglages d'image : Exp • Rétro-écl • Contraste • Luminosi • Netteté Capteur intelligent Vif Standard Naturel Cinéma Sport Jeux Expert1 Expert2 → IMAGE Contraste Dynamique Arrêt Réduction du bruit Arrêt Gamma Moyen Niveau noir Auto. Cinéma réel Marche TruMotion 100Hz Bas Couleur Standard SD Gamme de couleurs Standard Amélioration des bords Haut Fermer Contraste Dynamique Arrêt Réduction du bruit Arrêt Gamma Moyen Niveau noir Auto. Mode Film Marche Couleur Standard SD Gamme de couleurs Standard Amélioration des bords Haut xvYCC Auto. Fermer téléviseur LCD/LED LCD TV uniquement téléviseur plasma uniquement

Sélectionner IMAGE.

Sélectionner Préréglages d'image.

Sélectionner isf Expert1 ou isf Expert2.

Sélectionner Contrôle expert.

Sélectionner la source souhaitée.

Effectuer les réglages adéquats.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

*Cet accessoire n'est pas disponible pour tous les modèles.

Temp. de couleur [Contrôle avancé](Chaud/Moyen/Froid)	Choisissez l’un des trois réglages automatiques des couleurs. Un réglage à «warm » (chaud) permet d’obtenir des couleurs plus chaudes comme le rouge. Une définition à «cool» (froid) va rendre l’image bleuâtre.
Contraste Dynamique(Arrêt/Bas/Moyen(téléviseur LCD/LED LCD TV uniquement /Haut)	Permet de régler le contraste pour qu’il reste au meilleur niveau en fonction de la luminosité de l’écran. L’image est améliorée en éclaircissant les parties claires et en fonçant les parties sombres.
Couleur Dynamique(Arrêt/Bas/Haut)	Permet de régler les couleurs de l’écran pour qu’elles paraissent plus vives, plus riches et plus claires. Cette fonction améliore la teinte, la saturation et la luminosité, de sorte que le rouge, le bleu, le vert et le blanc semblent plus vifs.
Réduction du bruit(Arrêt/Bas/Moyen/Haut)	Permet de réduire les bruits parasites à l’écran sans compromettre la qualité vidéo.
Gamma(Bas/Moyen/Haut)	Vous pouvez régler la luminosité des zones sombres et des zones de gris moyen de l’image.Bas: Éclaircit la zone de niveau sombre et grise de l’image.Moyen: Exprime les niveaux d’image d’origine.Haut: Assombrit la zone de niveau foncée et grise de l’image.
Niveau noir(Bas/Haut)	Bas:L’image de l’écran devient s’assombrit.Haut:L’image de l’écran devient plus lumineuse.Auto. (Automatique): analyse le niveau de noir de l’écran et règle automatiquement sur Haut ou Bas.Réglez le niveau de noir de l’écran au niveau approprié.Cette fonction permet de sélectionner la valeur “Low” (Faible) ou “High” (Élevé) dans le mode suivant : AV (NTSC-M), HDMI ou composantes. Sinon, le niveau de noir est réglé sur “Auto.”
Protection des yeux(Marche/Arrêt)	*Cette caractéristique n’est pas proposée sur tous les modèles.Règle la luminosité de l’écran pour que l’écran ne devienne pas trop lumineux. Diminue la luminosité des images extrêmement brillantes.Cette caractéristique est désactivée en mode “Préréglages d’image-Vif, Cinéma, Capteur intelligent(Sauf 19/22LU40** 19/22/26LU50** 32/37/42LF25** 32/37/42LG2***, 32/37/42LG33**, 19/22/26LG31**, 19/22/26/32/37/42LH20**, 32/37/42/47LH3**).
Cinéma réel/Mode Film(Marche/Arrêt)	Vous pouvez regarder un vidéo à la façon cinéma en éliminant l’effet de trépidation.Utilisez cette fonction pour regarder des films.Cette fonction peut être opérationnelle lorsque TruMotion est désactivé (off).
TruMotion 100Hz ou TruMotion 200Hz(Arrêt/Bas/Haut)	*Cette caractéristique n’est pas proposée sur tous les modèles.Haut:Offre un mouvement d’image plus doux.Bas: Offre un mouvement d’image doux. Utilisez ce réglage par défaut.Arrêt: Utilisez ce réglage si les réglages “Haut” et “Bas” engendrent du bruit.TruMotion 100Hz peut réduire la perception du floue sur des scènes avec déplacement rapide en affichant cent images par seconde.TruMotion 200Hz affiche 200 images par seconde en combinant la technologie avancée 100 Hz et la technologie scanning back light. Cette technologie est vérifiée par Intertek & TV Rheinland.Permet d’obtenir une image optimale, sans flou ni secousse, lorsque l’utilisateur insère rapidement une source photo ou vidéo.Cette fonction est désactivée sous les modes RVB-PC et HDMI-PC.Si vous activez l’option TruMotion 100Hz ou TruMotion 200Hz, du bruit peut apparaître à l’écran.Dans ce cas, réglez l’option TruMotion 100Hz ou TruMotion 200Hz sur “Arrêt”.
Gamme de couleurs(Étendue/Standard)	• Standard : Mode permettant de reproduire des couleurs d'origine en fonction du standard du signal d'entrée et indépendamment des caractéristiques d'affichage.• Étendue : Mode permettant d'utiliser et de définir une zone de couleurs riches de l'affichage.■ Optimise l'utilisation pour la zone de couleur pouvant être exprimée.
Amélioration des bords(téléviseur LCD/LED LCD TV:Arrêt/Bas/Haut)téléviseur plasma:Marche/Arrêt)	■ Permet de donner un aspect plus clair, distinctif et naturel aux angles de la vidéo.■ Cette fonction est activée en mode Image, Cinéma, ou Expert.(téléviseur LCD/LED LCD TV uniquement)
xvYCC(Auto./Arrêt/Marche)	*Cette caractéristique n'est pas proposée sur tous les modèles.■ Il s'agit de la fonction permettant d'afficher des couleurs plus riches.■ Cette fonction est activée dans "Mode Image - Cinéma, Expert" si un signal xvYCC est entrée via une connexion HDMI.
OPC(Marche/Arrêt)	*Cette caractéristique n'est pas proposée sur tous les modèles.■ Puisque la technologie permet de réduire la consommation d'énergie tout en conservant la même luminosité, ceci a pour effet de réduire la consommation d'énergie et d'améliorer le contraste.
Couleur Standard(SD/HD)	■ Convertit les couleurs d'une vidéo différente en des couleurs HD. Cette fonction est définie pour un format de couleur vidéo SD (BT-601) et vidéo HD (BT-709).
Modèle Expert(Arrêt/Expert1/Expert2)	■ Modèle requis pour un réglage expert.■ Cette fonction est activée dans "Mode image - Expert" lorsque vous regardez en mode DTV.
Filtre Couleur(Arrêt/Rouge/Vert/Bleu)	■ Cette fonction permet de filtrer les couleurs spécifiques de la vidéo.Vous pouvez utiliser le filtre RGB pour définir saturation et nuance de couleurs avec précision.
Temp. de couleur[Contrôle expert](téléviseur LCD/LED LCD TV)Balance des blancs(téléviseur Plasma)(Moyen/Chaud/Froid)	■ Cette fonction permet de régler la couleur globale de l'écran en fonction de vos choix.a. • Méthode : 2 Points• Modèle : intérieur, extérieur• Contraste rouge/vert/bleu, Luminosité rouge/vert/bleu :La plage de réglage est comprise entre -50 et +50.b. • Méthode : 10 points IRE(téléviseur LCD/LED LCD TV), 20 Points IRE(téléviseur Plasma)• Modèle : intérieur / extérieur• IRE (Institute of Radio Engineers) est l'unité d'affichage de la taille du signal vidéo et peut être réglé à 10, 20, 30 - 100(téléviseur LCD/LED LCD TV), 5, 10, 15 - 100(téléviseur Plasma). Vous pouvez régler le rouge, vert ou bleu en fonction de chaque paramètre.● Luminance : Cette fonction affiche la valeur de luminance calculée pour un gamma de 2.2. Vous pouvez indiquer la valeur de luminance de votre choix (jusqu'à 100'IRE), la valeur de luminance cible pour un gamma de 2.2 s'affichant par incréments de 10 entre 10 IRE et 90 IRE.(téléviseur LCD/LED LCD TV uniquement).● Red/Green/Blue (Rouge/Vert/Bleu) : La plage de réglage est comprise entre -50 et +50.
Système de gestion des couleurs	■ Puisque l'outil est utilisé par les experts pour réaliser les réglages à l'aide des modèles de tests, ceci n'affecte pas d'autres couleurs pouvant être utilisées pour régler de façon sélective les 6 domaines de couleur (rouge/vert/bleu/cyan/magenta/jaune).La différence de couleurs peut ne pas être distincte même si vous effectuez les réglages pour la vidéo générale.■ Règle le rouge/vert/bleu/jaune/cyan/magenta.● Couleur rouge/vert/bleu/jaune/cyan/magenta : La plage de réglage est -30 à +30.● Teinte rouge/vert/bleu/jaune/cyan/magenta : La plage de réglage est -30 à +30.■ Cette caractéristique est désactivée en mode RGB-PC et HDMI (PC).

RÉINITIALISATION DE L'IMAGE

Les paramètres des modes Image sélectionnés sont rétablis aux paramètres d'usine par défaut.

IMAGE Contraste 90 Luminosité 50 Netteté 70 Couleur 60 Teinte 0 Contrôle avancé Réglage usine Écran

IMAGE • Contraste 90 • Luminosité 50 ? Tous les réglages d'image seront réinitialisés. Continuer? Oui Non Écran

Sélectionner IMAGE.

Choisissez Oui ou Non.

Sélectionner Réglage usine.

Initialiser la valeur ajustée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Variation locale de l'éclairage (42/47LH90\*\* uniquement)

Après avoir analysé le signal d'entrée vidéo par zones de l'écran, cette fonction ajuste le rétroéclairage afin d'améliorer le rapport de contraste.

IMAGE Luminosité 50 Netteté 70 Couleur 60 Teinte 0 Contrôle avancé Réglage usine Écran Rétro-LED à variation par zone : Arrêt

IMAGE • Luminosité 50 • Netteté 70 • Couleur 60 • Teinte 0 R G • Contrôle avancé • Réglage usine Écran Rétro-LED à variation par zone Arrêt Marche

Sélectionner IMAGE.

Sélectionner Marche ou Arrêt.

Sélectionnez la variation locale de l'éclairage.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

VOYANT LUMINEUX (Sauf 19/22LU40**, 19/22/26LU50**.)

Cette option vous permet de régler la luminosité du voyant et la puissance sonore lors de la mise sous tension.

Son de démarrage(32/37/42/47LH70** uniquement)

Définit le son du démarrage à Arrêt/Bas/Moyen/Élevé à la mise sous tension de l'appareil.

Témoin de veille

Détermine si l'indicateur lumineux situé à l'avant du téléviseur doit défini à Arrêt, Bas ou Élevé en mode veille.(32/37/42/47LH70** uniquement)

Détermine si l'indicateur lumineux situé à l'avant du téléviseur doit défini à Marche ou Arrêt en mode veille.(Sauf 32/37/42/47LH70**)

Témoin de marche

Détermine si l'indicateur lumineux situé à l'avant du téléviseur doit défini à Marche ou Arrêt lorsque l'appareil est mis sous tension.

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Voyant lumineux Mode démo. : Marche Réglage d'environnement : Mode Expo. Réglages usine

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Voyant lumineux Mode démo. Réglage d'environnement Réglages usine Son de démarrage Moyen Témoin de veille Marche Témoin de marche Marche Fermer

Sélectionner OPTION.

Sélectionner Voyant lumineux.

Sélectionner Son de démarrage(32/37/42/47LH70** uniquement), Témoin de veille ou Témoin de marche.

Sélectionner la source souhaitée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

MÉTHODE ISM (RÉDUCTION DE LA RÉMANENCE À L'ÉCRAN)

(TÉLÉVISEUR PLASMA UNIQUEMENT)

Une image figée qui reste affichée à l'écran pendant une période prolongée entraîne l'apparition d'une image fantôme qui reste même lorsque vous changez d'image. Evitez de laisser une image fixe à l'écran pendant une période prolongée.

Nettoyage Blanc

Cette option permet de supprimer les rémanences à l'écran.

Remarque : il est possible que cette option ne puisse pas supprimer complètement une rémanence excessive.

Orbiter

Cette option vous permet d'éviter les images fantômes. Cependant, nous vous recommandons d'éviter l'affichage d'images figées. Pour éviter une rémanence à l'écran, l'écran se déplacera toutes les 2 minutes.

Nettoyage Couleur

Le bloc de couleur légèrement déplacé à l'écran et le motif de blanc sont affichés en alternance. Il est difficile de percevoir le phénomène de rémanence d'image pendant que l'image rémanente temporaire est supprimée et que le délayage de couleur est actif.

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Méthode ISM : Normal Mode démo. : Marche Réglage d'environnement : Mode Expo. Réglages usine OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Méthode ISM : Normal Mode démo. : Marche Réglage d'environnement : Mode Ex Réglages usine Normal Orbiter Nettoyage Couleur Nettoyage Blanc

Sélectionner OPTION.

Sélectionner Méthode ISM.

- Si vous ne souhaitez pas régler cette fonction, maintenez la valeur par défaut Normal.

Sélectionner Normal, Orbiter, Nettoyage Couleur ou Nettoyage Blanc.

Enregistrer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGES DE L'IMAGE

MODE DÉMO

Affiche le diaporama pour expliquer les différents symboles de ce téléviseur.

Il n'est pas possible d'utiliser le mode Démo en mode Usage familial.

En Démo magasin, le mode Démo est automatiquement activé.

Une fois le mode Démo désactivé (Off) en Démo magasin, le mode Démo ne fonctionne plus sauf si l'écran est réinitialisé.

L'écran est réinitialisé automatiquement après 5 minutes en mode démo.

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Voyant lumineux Mode démo. : Marche Réglage d'environnement : Mode Expo. Réglages usine

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Voyant lumineux Mode démo. Arrêt Réglage d'environnement Marche Réglages usine

(sauf 50/60PS70**, 50/60PS80**)

(50/60PS70**, 50/60PS80** uniquement)

Sélectionner OPTION.

Sélectionnez Mode démo..

Sélectionnez March pour afficher les différents symboles du téléviseur.

Retournez au mode visualisation du téléviseur.

Pour arrêter la démo, appuyez sur un bouton. (sauf pour MUTE

(muet), bouton △ + , -)

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGE DU MODE

Nous vous recommandons de régler le téléviseur en mode "Home Use" (Utilisation à domicile) afin d'obtenir la meilleure qualité d'image à votre domicile.

Le mode "Store Demo" (Démo magasin) est un réglage optimisé pour une démonstration en magasin.

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID : 1 Voyant lumineux Mode démo. : Marche Réglage d'environnement : Mode Expo. Réglages usine

OPTION SIMP LINK : Marche Blocage touches : Arrêt Guide simpli Set ID Voyant lumi Mode démo Réglage d'enviro Réglages us Déplacer OK Sélection de l'environnement. Sélectionnez le mode de config. souhaité. Mode Expo. Usage familial Energy Star Sélectionnez [Usage familial] pour une utilisation à domicile. Pour une démon- stration en magasin, sélectionnez [Mode Expo.].

Sélectionner OPTION.

Sélectionnez Réglage d'environnement.

Sélectionnez Mode Expo. ou Usage familial.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGES DU SON ET DE LA LANGUE

NIVELAGE AUTOMATIQUE DU VOLUME (VOLUME AUTO.)

Le mode Volume auto. permet de maintenir un niveau de volume égal, même lorsque vous changez de chaîne.

Chaque station émettrice ayant ses propres conditions de signal, le réglage du volume peut être nécessaire chaque fois que vous changez de chaîne. Cette fonction vous permet de bénéficier d'un niveau sonore stable en procédant à des réglages automatiques pour chaque émission.

Si la qualité sonore ou le volume n'est pas au niveau que vous voulez, il est recommandé d'employer un système home-cinéma ou un amplificateur séparé pour faire face avec différents environnements de l'utilisateur.

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 Balance 0 L R Préréglages du son : Standard • SRS TruSurround XT : Arrêt • Aigus 50 • Graves 50 SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 Balance 0 L R Préréglages du son : Standard • SRS TruSurround XT : Arrêt • Aigus 50 • Graves 50 → Déplacer OK Arrêt Marche

Sélectionner SON.

Sélectionner Volume auto.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

VOIX NETTE II

En différenciant les gammes de sons provenant de voix humaines des autres, l'écoute des dialogues sera facilitée.

SON Volume auto. : Arrêt Voix nette II : Arrêt Niveau 3 - Balance 0 L R Préréglages du son : Standard SRS TruSurround XT : Arrêt Aigus 50 Graves 50

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau Balance 0 L R Préréglages du son : Standard • SRS TruSurround XT : Arrêt • Aigus 50 • Graves 50

Sélectionner SON.

Sélectionner Voix nette II.

Sélectionner Marsche ou Arrêt.

• Si vous sélectionnez "Marche" pour Voix nette II, SRS TruSurround XT ne fonctionnera pas.
• Sélectionne les niveaux, de '-6' à '+6'.

Réglage pour le niveau Voix Nette avec Marche sélectionné

Sélectionner Niveau.

Effectuer le réglage souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGES DU SON ET DE LA LANGUE

RÉGLAGES PRÉDÉFINIS DU SON : MODE SON

Vous pouvez sélectionner le réglage sonore de votre choix : Standard, Music (Musique), Cinema (Cinéma), Sport ou Game (Jeu vidéo). Vous pouvez également régler les options Treble (Aigus) et Bass (Graves).

Le mode son vous permet de bénéficier d'une meilleure qualité sonore sans aucun réglage particulier car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.

Standard, Musique, Cinéma, Sport et Jeux sont les préréglages définis en usine pour une qualité de son optimale.

Standard

Offre un son de qualité standard..

Musique

Optimise le son pour écouter de la musique.

Cinéma

Optimise le son pour regarder des films.

Sport

Optimise le son pour regarder des événements sportifs.

Jeux

Optimise le son pour jouer à des jeux vidéo.

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 Balance 0 L R Préréglages du son: Standard • SRS TruSurround XT : Arrêt • Aigus 50 • Graves 50

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 Balance 0 Préréglages du son: Standard • SRS TruSurround XT • Aigus 50 • Graves 50 Standard Musique Cinéma Sport Jeux

Sélectionner SON.

- Vous pouvez également régler le mode Son dans le menu rapide (Q. Menu).

Sélectionner Préréglages du son.

Sélectionner Standard, Musique, Cinéma, Sport ou Jeux.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGES DU SON : MODE UTILISATEUR

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 Balance 0 L R Préréglages du son : Standard (Utilisateur) • SRS TruSurround XT : Arrêt • Aigus 50 • Graves 50

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 Balance 0 Préréglages du son: Standard (Utilisateur) • SRS TruSurround XT • Aigus 50 • Graves 50 Standard (Utilisateur) Musique Cinéma Sport Jeux

Sélectionner SON.

Sélectionner Préréglages du son.

Sélectionner Standard, Musique, Cinéma, Sport ou Jeux.

Sélectionnez Aigus, Graves.

Définir le niveau de son souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SRS TRUSURROUND XT

Sélectionnez cette option pour obtenir un son réaliste.

Sélectionner SON.

- SRS TruSurround XT : TruSurround XT est une technologie SRS brevetée qui permet de lire un contenu 5.1 sur deux enceintes.

Sélectionner SRS TruSurround XT.

Sélectionner Marche ou Arrêt.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

SRS TruSurround XT est une marque déposée de SRS Labs, Inc.
▶. La technologie TruSurround XT est utilisée sous licence de SRS Labs, Inc.

BALANCE

Vous pouvez régler l'équilibre du son des haut-parleurs à votre convenance.

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau 3 - Balance 0 L R Préréglages du son : Standard • SRS TruSurround XT : Arrêt • Aigus 50 • Graves 50

SON Volume auto. : Arrêt Voix nette II : Arrêt • Niveau Balance Préréglages du son : Standard • SRS TruSu • Aigus • Graves Balance 0 ← LILINIR R ▶ Fermer

Sélectionner SON.

Effectuer le réglage souhaité.

Sélectionner Balance.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

ACTIVATION ET DÉSACTIVATION DES HAUT-PARLEURS

Vous pouvez régler le statut des haut-parleurs internes du téléviseur.

Dans les modes AV1, AV2, AV3, COMPOSANTES, RVB et HDMI1 avec un câble HDMI-DVI, le haut-parleur du téléviseur peut être opérationnel même s'il n'y a aucun signal vidéo.

Si vous souhaitez utiliser une chaîne hi-fi externe, désactivez les haut-parleurs internes du téléviseur.

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Arrêt Description audio :Marche Volume 0

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Arrêt Haut-parleurs TV : Arrêt Marche Description audio :Marche Volume 0

Sélectionner SON.

Sélectionner Marche ou Arrêt.

Sélectionner Haut-parleurs TV.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

! REMARQUE

Si les haut-parleurs du téléviseur sont éteints pendant le fonctionnement du home cinéma Simplink, le son est automatiquement retransmis sur les enceintes du système de home cinéma, mais lorsque les haut-parleurs du téléviseur sont activés, le son est retransmis via les haut-parleurs du téléviseur.
▶ Quelques menus AUDIO sont désactivés quand l'option TV Speaker (haut-parleur du téléviseur) est mise à l'arrêt (Off).

PARAMÈTRES DTV AUDIO (EN MODE NUMÉRIQUE UNIQUEMENT)

(Ce menu est actif en Suède uniquement)

Quand différents types audio existent dans un signal d'entrée, cette fonction vous permet de choisir le type audio que vous voulez.

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Marche Réglage audio TNT: Auto. Description audio :Marche

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Marche Réglage audio TNT: Auto. Description audio :Marche Auto. HE-AAC Dolby Digital MPEG

Sélectionner SON.

Sélectionner DTV Audio Setting.

Sélectionner Auto., HE-AAC, Dolby Digital ou MPEG.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

• Auto.: Sort automatiquement selon la séquence HE-AAC > Dolby Digital > MPEG.

• HE-AAC, Dolby Digital, MPEG: Permet aux utilisateurs de choisir le type audio qu'ils veulent.
  Si MPEG est choisi, le mode MPEG est systématiquement sorti.
  Si MPEG n'est pas pris en charge, HE-AAC et Dolby Digital sont choisis dans cet ordre.
  • Voir la page 140 (Sélection de la langue audio)

SÉLECTION DE LA SORTIE AUDIONUMÉRIQUE

Cette fonction vous permet de sélectionner la sortie audionumérique de votre choix.

Le téléviseur peut reproduire le son Dolby Digital uniquement sur un canal qui transmet ce type de son.

Si le son Dolby Digital est disponible, la sélection de l'option Auto dans le menu Digital Audio Out réglera la sortie SPDIF(Sony Philips Digital InterFace) sur Dolby Digital.

Si l'option Auto est sélectionnée dans le menu Digital Audio Out lorsque le son Dolby Digital n'est pas disponible, la sortie SPDIF sera en PCM (modulation d'impulsion codée).

Même si les options Dolby Digital et Langue audio ont été réglées sur un canal qui diffuse un son Dolby Digital, seul Dolby Digital est reproduit.

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Marche Description audio :Marche Volume 0

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Auto. PCM Haut-parleurs TV : Marche Description audio :Marche Volume 0

Sélectionner SON.

Sélectionner Sortie audio num.

Sélectionner Auto. ou PCM.

DOLBY DIGITAL PLUS

Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories.

- Il est possible qu'en mode HDMI, certains lecteurs DVD ne reproduisent pas le son SPDIF. À ce moment-là, réglez la sortie audionumérique du lecteur DVD sur PCM. (En HDMI, Dolby Digital Plus n'est pas reconnu).

Élément	Entrée audio	Sortie audio numérique
Auto(Haut-parleur activé)	MPEG	PCM
	DD	DD
	DD+	DD
	HE-AAC	PCM
Auto(Haut-parleur désactivé)	MPEG	PCM
	DD	DD
	DD+	DD
	HE-AAC	DD
PCM	PCM	PCM

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

REINITIALISATION DES PARAMETRES AUDIO

Les paramètres du mode Son sélectionné sont rétablis aux paramètres d'usine par défaut.

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Marche Description audio :Marche Volume 0

SON SRS TruSurround XT : Arrêt Aigus 50 Réinitialisation des préréglages de son en cours... Sortie a Haut-parleurs TV : Marche Description audio :Marche Volume 0

Sélectionner SON.

Sélectionner Réglages usine.

Initialiser la valeur ajustée.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGES DU SON ET DE LA LANGUE

DESCRIPTION AUDIO (EN MODE NUMÉRIQUE UNIQUEMENT)

Cette fonction s'adresse au mal-voyant et fournit un audio d'explication décrivant la situation courante dans une chaîne de télévision, en plus de l'audio de base.

Si Audio Description On (Activation de la description audio) est sélectionnée, l'audio de base et la description audio ne sont fournis que pour des chaînes incluant la description audio.

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Marche Description audio : Marche Volume 0

SON SRS TruSurround XT : Arrêt Aigus 50 Graves 50 Réglages usine Sortie audio num. : PCM Haut-parleurs TV : Marche Description audio : Marche Volume Arrêt Marche

Sélectionner SON.

Sélectionnez Description audio.

Sélectionner Marche ou Arrêt.

Réglage du volume de la description audio avec Marche sélectionné

Sélectionnez le volume.

Effectuer le réglage souhaité.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

I/II

Réception stéréo/bilingue (en mode analogique uniquement)

Lorsqu'une chaîne est sélectionnée, les informations sur le son apparaissent pour la station avec le numéro de chaîne et le nom de la station.

Sélectionner Son.

Sélectionner la sortie audio.

Diffusion	Affichage à l’écran (OSD)
Mono	MONO
Stéréo	STEREO
Dual (bilingue)	DUAL I, DUAL II, DUAL I+II

■ Sélection du son mono

Si la réception du signal stéréo est faible, vous pouvez passer en mode Mono. En réception Mono, la clarté du son est meilleure.

■ Sélection de la langue pour les émissions bilingues

Si un programme peut être reçu en deux langues (bilingue), vous pouvez passer en DUAL I, DUAL II ou DUAL I+II.

DUAL I Retransmet la langue originale sur les haut-parleurs.

DUAL II Retransmet la langue du doublage sur les haut-parleurs.

DUAL I+II Retransmet une langue sur chaque haut-parleur.

Réception NICAM (en mode analogique uniquement)

Votre magnétoscope est équipé d'un décodeur de son numérique, qui vous permet de recevoir un son numérique NICAM (Near Instantaneous Compressed Audio Multiplexing) d'excellente qualité.

La sortie audio peut être sélectionnée selon le type d'émission reçu.

1 Lorsque vous recevez un son NICAM mono, sélectionnez NICAM MONO ou FM MONO.

2 Lorsque vous recevez un son NICAM stéréo, sélectionnez NICAM STEREO ou FM MONO. Si le signal stéréo est mauvais, passez en mono.

3 Lorsque vous recevez un son NICAM dual (bilingue), sélectionnez NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II ou FM MONO.

Sélection de la sortie audio des haut-parleurs

En mode AV, Composantes, RVB et HDMI vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche.

Sélectionnez la sortie audio.

L+R: le signal audio de l'entrée audio gauche (L) sort sur le haut-parleur gauche, et le signal audio de l'entrée droite (R) sur le haut-parleur droit.

L+L: le signal audio de l'entrée audio gauche (L) sort sur les haut-parleurs droit et gauche.

R+R: le signal audio de l'entrée audio droite (R) sort sur les haut-parleurs droit et gauche.

SÉLECTION DU PAYS/LANGUE DU MENU À L'ÉCRAN

Le menu du guide d'installation s'affiche sur l'écran du téléviseur lorsque vous mettez celui-ci sous tension pour la première fois.

Sélectionner la langue souhaitée.

Sélectionner votre pays.

* Si vous souhaitez modifier la langue ou le pays sélectionné

Sélectionner OPTION.

Sélectionner Langue menu (Language) ou Pays.

Sélectionner la langue ou le pays souhaité(e).

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

! REMARQUE

▶ Si vous ne terminez pas la configuration du Guide d'installation en appuyant sur la touche RETURN ou bien avant que l'OSD (affichage à l'écran) ne s'éteigne, le guide réapparaîtra lors du rallumage de l'appareil.
Si vous sélectionnez le mauvais pays, il se peut que le télétexte n'apparaisse pas correctement à l'écran ou que certains problèmes surgissent lors de l'utilisation du télétexte.
▶ Il est possible que les fonctions CI ne soient pas disponibles, selon les normes de diffusion du pays.
Les touches de contrôle du mode DTV peuvent ne pas fonctionner, suivant les normes de diffusion du pays.
Pour les pays qui n'ont pas de normes de diffusion numérique confirmées, certaines options numériques peuvent ne pas fonctionner, selon l'environnement de diffusion numérique.
▶ Le code pays "UK" ne doit être activé qu'au Royaume-Uni.
▶ Si le code pays est défini sur "--", les programmes européens de diffusion numérique standard terrestres/câblés sont disponibles, mais certaines fonctions DTV risquent de ne pas fonctionner correctement.

SÉLECTION DE LA LANGUE (EN MODE NUMÉRIQUE UNIQUEMENT)

Cette fonction vous permet de sélectionner la langue audio de votre choix. Si les données audio ne sont pas émises dans la langue sélectionnée, elles le seront dans la langue par défaut.

Utilisez la fonction Sous-titres lorsqu'une ou plusieurs langues de sous-titres est diffusée.

Si les sous-titres ne sont pas émis dans la langue désirée, ils s'afficheront dans la langue par défaut.

Lorsque les langues que vous avez choisies en premier pour la langue audio et la langue des sous-titres ne sont pas prises en charge, vous pouvez sélectionner une langue dans la seconde catégorie.

Sélectionner OPTION.

Sélectionner Langue audio ou Langue des sous-titres.

Sélectionner la langue souhaitée.

Enregistrer.

Sélectionner OPTION.

Sélectionner la fonction Malentendant(☐).

Sélectionner Marche ou Arrêt.

- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

< Sélection de la langue audio >
▶ Si l'émission est diffusée en deux langues ou plus, vous pouvez sélectionner la langue audio.

Sélectionner Audio.

Sélectionner une langue audio.

Information OSD de la langue audio

Affichage	État
N.A	Non disponible
MPEG	Audio MPEG
DCD	Audio Dolby Digital
	Audio pour malvoyants
ABC	Audio pour malentendants
DCD+	Dolby Digital Plus Audio
AAC	Audio AAC

Sélectionner L+R, L+L ou R+R.

< Sélection de la langue des sous-titres >

Lorsque les sous-titres sont émis en deux langues ou plus, vous pouvez sélectionner la langue des sous-titres à l'aide de la touche SUBTITLE de la télécommande.
Appuyez sur les touches ∧ ∨ pour sélectionner la langue des sous-titres.

• Les sous-titres et le son peuvent être affichés sous une forme plus simple, compris entre 1 et 3 caractères émis par le diffuseur.
• Lorsque vous sélectionnez une source Audio supplémentaire (audio pour malentendants ou malvoyants), il se peut que le téléviseur émette une partie du son principal.

RÉGLAGE DE L'HEURE

HORLOGE

L'horloge est automatiquement réglée lors de la réception du signal numérique. (Vous pouvez régler l'horloge manuellement si le téléviseur ne reçoit pas de signal DTV.)

Vous devez régler l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.

Lorsque vous sélectionnez le fuseau horaire d'une ville, l'heure du téléviseur est réglée selon les informations horaires basées sur le fuseau horaire et l'heure du méridien de Greenwich (GMT). Ces informations sont reçues avec le signal de diffusion et l'heure est automatiquement réglée par un signal numérique.

Une fois l'horloge réglée sur le mode DTV, vous ne pouvez plus changer l'heure, mais si le nom de ville dans Fuseau horaire est réglé sur offset, vous pouvez modifier l'heure d'1 heure.

HEURE Horloge Heure arrêt : Arrêt Heure marche : Arrêt Minuterie d'arrêt : Arrêt

HEURE Horloge Heure arrêt : Arrê Heure marche : Arrê Minuterie d'arrêt : Arrê Jour 01 Mois Mars Année 2008 Heure 16 Minute 09 Fuseau horaire Londres GMT Fermer

Sélectionner HEURE.

Sélectionner Horloge.

Sélectionnez l'année, le mois, la date et l'heure ou l'option Time Zone (Fuseau horaire).

Réglez l'année, le mois, la date et l'heure ou l'option Time Zone (Fuseau horaire).

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

ACTIVATION ET DÉSACTIVATION DU MINUTEUR

Le minuteur d'arrêt commute automatiquement le téléviseur en mode veille une fois le délai prédéfini écoulé.

Si aucune touche de la télécommande n'est actionnée durant les deux heures qui suivent la mise en service, le téléviseur s'arrêtera automatiquement.

Cette fonction de "démarrage et arrêt automatiques" s'active chaque jour à l'horaire prédéfini.

L'heure d'arrêt supplante l'heure de mise en marche si elles sont définies à la même heure.

Le téléviseur doit être en mode veille pour pouvoir se mettre automatiquement en marche.

HEURE Horloge Heure arrêt : Arrêt Heure marche : Arrêt Minuterie d'arrêt : Arrêt

HEURE Horloge Heure arrêt Heure marche : Minuterie d'arrêt 1 Mars 2007 16:09 Répéter Arrêt Heure 00 Minute 00 Source d'entrée Antenne Chaîne TV1 Volume 30 Fermer

Sélectionner HEURE.

Sélectionner Heure arrêt ou Heure marche.

Sélectionner Répéter.

Sélectionner Arrêt, Une fois, 1 fois/jr, Lundi \~ Vend., Lundi \~ Sam., Sam. \~ Dim. ou Dim.

Définir l'heure.

Définir les minutes.

- Pour annuler la mise en marche/arrêt automatique, sélectionner Arrêt.

- Pour la fonction Heure marche uniquement.

Sélectionner Source d'entrée.

Sélectionner Antenne ou Câble, AV 1\~3, Composant, RGB ou HDMI1, HDMI2(Sauf 19/22LH20**, 19/22LG31**), HDMI3(Sauf 19/22LU40**, 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**), HDMI4(32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement ).

Définir le programme.

Ajuster le niveau du volume lors de la mise en marche.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

RÉGLAGE DE LA MINUTERIE DE VEILLE

Vous n'avez plus à vous soucier d'éteindre le téléviseur avant d'aller vous coucher.

Cette fonction vous permet de mettre automatiquement le téléviseur en mode veille après un certain délai.

Sélectionner Minuterie d'arrêt.

Sélectionner Arrêt, 10, 20, 30, 60, 90, 120, 180 ou 240 Min.

• Si vous éteignez le téléviseur, la fonction d'arrêt prédéfinie est annulée.
• Vous pouvez également régler la fonction Minuterie d'arrêt dans le menu HEURE.

CONTRÔLE PARENTAL

DÉFINITION DU MOT DE PASSE ET SYSTÈME DE VER-ROUILLAGE

Entrez le mot de passe ; appuyez sur '0', '0', '0', '0' sur la télécommande.

Si un canal est verrouillé, saisissez le mot de passe pour pouvoir l'ouvrir temporairement.

VERROU Système de verrou : Arrêt Défin. m.d.passe Blocage de chaîne Limitation d'âge : Blocage désactivé Blocage d'entrée source

VERROU Système de verro Défin. m.d.passe Blocage de chaîne Limitation d'âge : Blocage désactivé Blocage d'entrée source Arrêt Marche

Sélectionner VERROU.

- Si vous oubliez votre mot de passe, appuyez sur '7', '7', '7', '7' sur la télécommande.

Sélectionner Système de verrou.

Sélectionner Marche.

Définir le mot de passe.

Saisir un mot de passe à 4 chiffres.

Surtout ne pas oublier ce numéro !

Saisir à nouveau le mot de passe pour confirmer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Permet de bloquer toutes les chaînes que vous ne souhaitez pas regarder ou que vous ne voulez pas que vos enfants regardent.

Cette fonction est disponible lorsque l'option Système de verrou est réglée sur "Marche".

Entrez un mot de passe pour pouvoir regarder un programme verrouillé.

VERROU Système de verrou : Arrêt Défin. m.d.passe Blocage de chaîne Limitation d'âge : Blocage désactivé Blocage d'entrée source

1 YLE TV1 DTV RADIO TV 1 YLE TV1 2 YLE TV2 4 TV4 Stockholm 5 YLE FST 6 CNN 8 YLE24 9 YLE Teema 14 TV4 Film 24 TV4 Fakta 50 TV400 Changer de chaîne Navigation Changer de page Précédent Bloquer/Débloquer

Sélectionner VERROU.

Sélectionner Blocage de Chaîne.

3 OK Entrer dans le menu.

Sélectionner une chaîne à bloquer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

CONTRÔLE PARENTAL (EN MODE NUMÉRIQUE UNIQUEMENT)

Cette fonction repose sur les informations émises par la station de diffusion. Par conséquent, si le signal diffuse des informations incorrectes, cette fonction n'est pas opérante.

Un mot de passe est requis pour accéder à ce menu.

Ce téléviseur est programmé pour mémoriser les dernières options qui ont été configurées, même si celui-ci est éteint.

Cette fonction permet d'éviter que les enfants regardent certains programmes télévisés réservés aux adultes, en fonction de la classification attribuée.

Entrez un mot de passe pour pouvoir regarder un programme signalé par un pictogramme.

VERROU Système de verrou : Arrêt Défin. m.d.passe Blocage de chaîne Limitation d'âge : Blocage désactée Blocage d'entrée source

VERROU Système de verrou Défin. m.d.passe Blocage de chaîne Limitation d'âge Blocage d'entrée so Blocage désactivé : Autorise tous les programmes +10 ans +11 ans +12 ans +13 ans +14 ans +15ans +16ans +17ans +18 ans Blocage désactivé

Sélectionner VERROU.

Sélectionner Limitation d'âge.

Effectuer les réglages adéquats.

Enregistrer.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

BLOCAGE D'UNE ENTRÉE EXTERNE

Permet de bloquer une entrée.

Cette fonction est disponible lorsque l'option Système de verrou est réglée sur "Marche".

VERROU Système de verrou : Arrêt Défin. m.d.passe Blocage de chaîne Limitation d'âge : Blocage désactivé Blocage d'entrée source

VERROU Système de verro Défin. m.d.passe Blocage de chaîne Limitation d'âge Blocage d'entrée AV1 Av2 Av3 Composant RGB HDMI1 HDMI2 HDMI3 HDMI4 Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt Arrêt (Sauf 19/22LH20**, 19/22LG31**) (Sauf 19/22LU50**, 19/22/26/32/37/42LH20**, 32/37/42LF25**, 32/37/42LG2***, 32/37/42LG33**, 26LG31**) (32/37/42/47LH49**, 32/37/42/47/55LH50**, 32/37/42/47LH70**, 42/47LH90**, 50/60PS70**, 50/60PS80** uniquement)

Sélectionner VERROU.

Sélectionnez Blocage d'entrée source.

Sélectionnez la source.

Régler sur Arrêt ou Marche.

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.
• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

CONTRÔLE PARENTAL

BLOCAGE DES TOUCHES

Le téléviseur peut être réglé de manière à ce que la télécommande soit indispensable pour contrôler ses différentes fonctions.

OPTION Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (□) : Arrêt Pays : UK Labels des sources SIMPLINK : Marche Blocage touches : Arrêt

OPTION Langue menu (Language): Français Langue audio : Français Langue des sous-titres : Français Malentendant (□) : Arrêt Pays : UK Labels des sources SIMPLINK : Marche Blocage touches Arrêt Marche

Sélectionner OPTION.

Sélectionner Blocage touches.

Sélectionner Blocage touches.

• Lorsque vous réglez l'option Blocage touches sur Marche et que le téléviseur est hors tension, appuyez sur les touches ⏻ / I, INPUT, P ▲ ou ▼(ou P ∧ ∨) du téléviseur ou sur les touches POWER INPUT, P ∧ ∨ ou les touches NUMÉRIQUES de la télécommande.

• Lorsque vous réglez l'option Blocage touches sur Marche, le message "⚠️ Blocage touches activé" s'affiche à l'écran si vous appuyez sur une touche en façade du téléviseur pendant le visionnage. (À l'exception de la touche ⏻ / I : Modèles de téléviseur plasma)

• Appuyez sur la touche MENU pour revenir à l'affichage normal de la télévision.

• Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Cette fonction n'est pas disponible dans tous les pays.

Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévision. Il propose des informations de dernière minute concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FAS-TEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut sélectionner en tapant directement le numéro correspondant. TOP (Table Of Page) et FAS-TEXT offrent des méthodes de sélection de page plus modernes, vous permettant d'afficher une page sans connaître son numéro.

POUR ACTIVER/DÉSACTIV- ER LE TELETEXTE

1 2 3 4 5 6 7 8 9 LIST 0 Q.WEY + MARK FAV P - MUTE Q.MENU MENU GUIDE RETURN EXIT TEXT T.OPT SUBTITLE BERSUNG 1 2 3 4 5 6 7 8 9 LIST 0 Q.WEY + MUTE P - OK RETURN INFO AV MODE EXIT MARK FAV P - MUTE 1 2 3 4 5 6 7 8 9 LIST 0 Q.WEY RETURN / EXIT TEXT T.OPT SUBTITLE TEXT T.OPT SUBTITLE

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la dernière page sélectionnée s'affiche. Le décodeur de télétexte sélectionne le mode télétexte retransmis par la station. Deux numéros de page, le nom de la chaîne, la date et l'heure sont maintenant affichés sur la première ligne de l'écran. Le premier numéro de page indique votre sélection, tandis que le second indique le numéro de la page actuellement affichée.

Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur réaffiche le mode précédent.

TEXTE SIMPLE

■ Sélection des pages

Tapez les trois chiffres correspondant au numéro de la page avec les touches NUMÉROTÉES. Si vous tapez un mauvais chiffre, complétez le numéro erroné et recommencez, afin de sélectionner le numéro correct.
Pour sélectionner la page précédente ou la page suivante, vous pouvez utiliser la touche P ∧ ∨.

TEXTE TOP

Le guide de l'utilisateur situé en bas de l'écran affiche quatre zones de couleur rouge, vert, jaune et bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

■ Sélection des groupes/blocs/pages

① La touche BLEUE permet de passer d'un bloc au suivant.
② La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant).
La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous pouvez également utiliser la touche P ∧.
4 La touche ROUGE permet de revenir en arrière. Vous pouvez également utiliser la touche P ∨ .

■ Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.

FASTEXT

Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.

■ Sélection des pages

① Appuyer sur la touche T.OPT puis sur ∧ ∨ pour sélectionner le menu 📄i. La page d'index s'affiche.
② Vous pouvez sélectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante.
En mode FASTEXT, comme en mode SIMPLE, vous pouvez sélectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMÉROTÉES.
Pour sélectionner la page précédente ou la page suivante, utilisez la touche P ∧ ∨.

FONCTIONS TÉLÉTEXTE SPÉCIALES

■ Appuyer sur la touche T.OPT puis sur ^ ∨ pour sélectionner le menu Text Option (Option de texte).

Index

Permet de sélectionner chaque page d'index.

Heure

Lorsque vous regardez une chaîne, sélectionnez ce menu pour afficher l'heure en haut à droite de l'écran.

En mode télétexte, appuyez sur cette touche pour sélectionner le numéro d'une sous-page. Pour garder ou changer la sous-page, appuyer sur les touches Rouge ou Verte, ou sur les touches NUMÉROTÉES.

Option texte Index Heure Maintenir Montrer Mettre à jour Fermer

Maintenir

Interrompt le défilement automatique des pages pour les pages télétexte comprenant plusieurs sous-pages. Le nombre de sous-pages et le numéro de celle qui est actuellement affichée apparaissent normalement en dessous de l'heure. Lorsque ce menu est sélectionné, le symbole Stop est affiché en haut à gauche de l'écran et le changement de page automatique est inactif.

Montrer

Sélectionner ce menu pour afficher les informations cachées, comme les solutions aux devinettes et aux puzzles.

■ Mettre à jour

Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole apparaît alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole est remplacé par le numéro de la page. Sélectionner ce menu à nouveau pour afficher la page télétexte actualisée.

TÉLÉTEXTE NUMÉRIQUE

*Cette fonction concerne uniquement le Royaume-Uni et l'Irlande.

Ce téléviseur vous donne accès à un télétexte numérique qui a été considérablement amélioré, notamment au niveau du texte, des graphiques, etc.

Vous pouvez accéder à ce télétexte numérique au moyen de services de télétextes numériques spéciaux qui diffusent ce genre de service.

Vous devez sélectionner Arrêt dans le menu des langues de sous-titres pour afficher letélétexte. Pour ce faire, appuyez sur la touche SUBTITLE.

TÉLÉTEXTE DANS LE SERVICE NUMÉRIQUE

1 Appuyez sur le clavier numérique ou sur la touche P ∧ ∨ pour sélectionner un service numérique qui diffuse le télé-texte numérique.
2 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche TEXT, OK, ^ √ < > , ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES.
Pour changer de service de télétexte numérique, il vous suffit de sélectionner un autre service à l'aide des touches numériques ou de la touche P ∧ ∨.

1 Appuyez sur le clavier numérique ou sur la touche P ∧ ∨ pour sélectionner un service qui diffuse le télétexte numérique.
2 Appuyez sur la touche TEXT ou sur les touches de couleur pour activer le télétexte.
3 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche OK, ∧ ∨ < > , ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES.

4 Appuyez sur la touche TEXT ou sur les touches de couleur pour désactiver le télétexte numérique et revenir à l'écran du téléviseur.

Il est possible que certains services ne vous permettent pas d'accéder aux services de texte lorsque vous appuyez sur la touche ROUGE.

Le téléviseur ne fonctionne pas normalement.

La télécommande ne fonctionne pas	■ Vérifiez qu’aucun obstacle n’empêche la transmission du signal de la télécommande vers le téléviseur. Veillez à pointer la télécommande directement vers le téléviseur.■ Vérifiez que la polarité des piles est correcte (+ sur +, - sur -).■ Remplacez les piles.
L’appareil s’éteint soudainement	■ Le minuteur d’arrêt est peut-être activé.■ Vérifiez les réglages de contrôle de l’alimentation. L’alimentation a peut-être été interrompue.■ Si le téléviseur est allumé et s’il n’y pas de signal d’entrée, celui-ci s’éteint automatiquement après 15 minutes.

La fonction vidéo n'est pas opérationnelle.

Absence d'image et de son	■ Vérifiez que l'appareil est allumé.■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission.■ Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.■ Vérifiez la direction et/ou l'emplacement de l'antenne.■ Vérifiez la prise secteur en y branchant un autre appareil.
L'image apparaît lentement après avoir allumé l'appareil	■ Il est normal que l'image apparaisse lentement lorsque l'appareil s'allume. Si aucune image n'apparaît au delà de cinq minutes, contactez votre service après-vente.
L'image et les couleurs sont mauvaises	■ Réglez la couleur à l'aide des options du menu.■ Assurez-vous que le téléviseur et le magnétoscope sont suffisamment éloignés l'un de l'autre.■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission.■ Assurez-vous que les câbles du magnétoscope sont correctement installés.■ Activez n'importe quelle fonction pour restaurer la luminosité de l'image.
Barres verticales/horizontales ou tremble-ment de l'image	■ Recherchez une possible interférence avec un appareil ou un outil électrique.
Mauvaise réception de certaines chaînes	■ Il se peut que la station d'émission ait des problèmes ; essayez une autre station.■ Le signal émis par la station d'émission est faible ; réorientez l'antenne pour recevoir un signal plus fort.■ Recherchez les sources de possibles interférences.
L'image apparaît avec des raies ou des lignes	■ Vérifiez l'antenne (changez la direction de l'antenne).
Aucune image n'apparaît suite au raccordement HDMI	■ Vérifiez que votre câble HDMI est compatible au minimum avec la version 1.3. Si le câble HDMI ne prend pas en charge la version HDMI 1.3, l'image risque de trembler à l'écran ou aucune image ne sera affichée. Dans ce cas, utilisez des câbles récents compatibles au minimum avec la version HDMI 1.3.

La fonction audio n'est pas opérationnelle.

Image normale mais absence de son	■ Appuyez sur la touche △ + ou -.■ Le son est-il activé ? Appuyez sur la touche MUTE.■ Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission.■ Assurez-vous que les câbles audio sont correctement installés.
Absence de son sur un des haut-parleurs	■ Réglez la Balance à l'aide des options du menu.
Bruit inhabituel provenant de l'appareil	■ Le téléviseur émet un bruit inhabituel lorsque vous l'allumez et l'éteignez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est en aucun cas le signe d'un dysfonctionnement de l'appareil.
Aucun son suite au raccordement HDMI ou USB	■ Vérifiez que le câble HDMI prend en charge la version 1.3.■ Vérifiez que le câble USB prend en charge la version 2.0.*Cette fonctionnalité n'est pas disponible pour tous les modèles.

Il existe un problème en mode PC. (S'applique seulement au mode PC)

Le signal est hors de portée (format non valide)	Ajustez la résolution, la fréquence horizontale ou la fréquence verticale.Vérifiez la source d'entrée.
Barres verticales ou raies à l'arrière-plan, bruit horizontal, position incorrecte	Activez la configuration automatique ou ajustez l'horloge, la phase, ou la position H/V.
La couleur de l'écran n'est pas stable ou devient monochrome	Vérifiez le câble du signal.Réinstallez la carte vidéo du PC.

Il y a un problème avec les réglages PICTURE.

Quand l’utilisateur modifie les réglages d’image, le téléviseur revient automatiquement après une certaine période de temps aux réglages initiaux.

■ Cela signifie que le téléviseur est actuellement en mode Mode Expo..Pour passer en mode Usage familial, procédez comme suit :dans le menu TV, sélectionnez OPTION -> Réglage d’environnement ->Usage familial.Vous êtes désormais en mode Usage familial.

ENTRETIEN

Vous pouvez éviter les dysfonctionnement prématurés. Un nettoyage régulier permet d'accroître la durée de vie utile de votre téléviseur. Assurez-vous de mettre votre téléviseur hors tension et de débrancher le cordon d'alimentation avant de procéder au nettoyage.

Nettoyage de l'écran

Pour dépoussiérer correctement votre écran, procédez comme suit. Humidifiez un chiffon doux avec un mélange d'eau tiède et d'adoucissant (ou liquide vaisselle). Essorez le chiffon jusqu'à ce qu'il soit presque sec, puis frottez l'écran délicatement.
2 Assurez-vous de retirer l'excès d'eau sur l'écran et laissez sécher à l'air libre avant de remettre votre téléviseur sous tension.

Nettoyage du châssis

■ Pour enlever la poussière ou les saletés, essuyez le boîtier avec un chiffon doux sec et non pelucheux.
■ N'utilisez pas de chiffon humide.

Inutilisation prolongée

! ATTENTION

En cas d'inutilisation prolongée de votre téléviseur (par exemple, si vous partez en vacances), nous vous conseillons de débrancher le cordon d'alimentation afin de ne pas endommager votre téléviseur en cas d'orage ou de surcharges électriques.

SPÉCIFICATIONS DE L'APPAREIL

MODELES		32LH40**		37LH40**
		32LH4000-ZA	32LH4010-ZD32LH4020-ZC	37LH4000-ZA	37LH4010-ZD37LH4020-ZC
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	804,4 x 586,3 x 223,8 mm31,7 x 23,1 x 8,8 pouces	804,4 x 589,1 x 210,9 mm31,7 x 23,2 x 8,3 pouces	924,7 x 666,7x 296,2mm36,4x 26,3 x 11,7 pouces	924,7 x 667,7x 270,6mm36,4x 26,3 x 10,7 pouces
	sans le socle	804,4 x 529,2 x 81,0mm31,7 x 20,9 x 3,2 pouces	804,4 x 529,2 x 81,0mm31,7 x 20,9 x 3,2 pouces	924,7 x 599,9x 89,6mm36,4x 23,6 x 3,5 pouces	924,7 x 599,9x 89,6mm36,4x 23,6 x 3,5 pouces
Poids	avec le soclesans le socle	12,7 kg / 28,0 lbs11,5 kg / 25,4 lbs	12,7 kg / 28,0 lbs11,5 kg / 25,4 lbs	15,8 kg / 34,9 lbs14,0 kg / 30,9 lbs	15,8 kg / 34,9 lbs14,0 kg / 30,9 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W
MODELES		42LH40**		47LH40**
		42LH4000-ZA	42LH4010-ZD42LH4020-ZC	47LH4000-ZA	47LH4010-ZD47LH4020-ZC
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1036,0 x 721,3 x 296,2 mm40,8 x 28,4 x 11,7 pouces	1036,0 x 722,3 x 270,6 mm40,8 x 28,5 x 10,7 pouces	1153,2 x 791,5x 337,4mm45,4x 31,2 x 13,3 pouces	1153,2 x 793,3x 319,0mm45,4x 31,3 x 12,6 pouces
	sans le socle	1036,0 x 655,4 x 89,8mm40,8x 25,8 x 3,6 pouces	1036,0 x 655,4 x 89,8mm40,8x 25,8 x 3,6 pouces	1153,2x 719,0x 99,8mm45,4x 28,3 x 3,9 pouces	1153,2x 719,0x 99,8mm45,4x 28,3 x 3,9 pouces
Poids	avec le soclesans le socle	18,9 kg / 41,7 lbs17,1 kg / 37,7 lbs	18,9 kg / 41,7 lbs17,1 kg / 37,7 lbs	22,2 kg / 49,0 lbs19,6 kg / 43,2 lbs	22,2 kg / 49,0 lbs19,6 kg / 43,2 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz280W	AC100-240V~ 50/60Hz280W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		32LH50**		37LH50**
		32LH5000-ZB	32LH5010-ZD32LH5020-ZE	37LH5000-ZB	37LH5010-ZD37LH5020-ZE
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	815,0x 583,8x 223,8mm32,1 x 23,0 x 8,8 pouces	815,0 x 585,6x 210,9mm32,1 x 23,1 x 8,3 pouces	940,8 x 665,2x 296,2mm37,1x 26,2 x 11,7 pouces	940,8 x 666,2x 270,6mm37,1x 26,2 x 10,7 pouces
	sans le socle	815,0 x 529,6 x 82,0 mm32,1 x 20,9 x 3,2 pouces	815,0 x 529,6 x 82,0 mm32,1 x 20,9 x 3,2 pouces	940,8 x 603,5x 90,6mm37,1x 23,8 x 3,6 pouces	940,8 x 603,5x 90,6mm37,1x 23,8 x 3,6 pouces
Poids	avec le soclesans le socle	12,6 kg / 27,8 lbs11,4 kg / 25,2 lbs	12,6 kg / 27,8 lbs11,4 kg / 25,2 lbs	16,3 kg / 35,9 lbs14,5 kg / 32,0lbs	16,3 kg / 35,9 lbs14,5 kg / 32,0lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W
MODÈLES		42LH50**		47LH50**
		42LH5000-ZB	42LH5010-ZD42LH5020-ZE	47LH5000-ZB	47LH5010-ZD47LH5020-ZE
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1052,2 x 719,1 x 296,2mm41,5x 28,3 x 11,7 pouces	1052,2 x 720,1 x 270,6mm41,5x 28,4 x 10,7 pouces	1173,4 x 789,7x 337,4mm46,2x 31,1 x 13,3 pouces	1173,4 x 791,4x 319,0mm46,2x 31,2 x 12,6 pouces
	sans le socle	1052,2 x 657,3 x 90,8mm41,5 x 25,9 x 3,6 pouces	1052,2 x 657,3 x 90,8mm41,5 x 25,9 x 3,6 pouces	1173,4x 723,4x 100,8mm46,2x 28,5 x 4,0 pouces	1173,4x 723,4x 100,8mm46,2x 28,5 x 4,0 pouces
Poids	avec le soclesans le socle	19,0 kg / 41,9 lbs17,2 kg / 37,9 lbs	19,0 kg / 41,9 lbs17,2 kg / 37,9 lbs	23,4 kg / 51,6 lbs20,8 kg / 45,9 lbs	23,6 kg / 52,0 lbs20,8 kg / 45,9 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz260W	AC100-240V~ 50/60Hz260W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%
Fichiers vidéo pris en charge		Voir page 104

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		55LH50**
		55LH5000-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1357,0 x 901,0 x 423,0 mm53,4 x 35,5 x 16,7 pouces
	sans le socle	1357,0 x 835,4 x 109,6 mm53,4 x 32,9 x 4,3 pouces
Poids	avec le soclesans le socle	36,4 kg / 80,2 lbs32,9 kg / 72,5 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz350W
MODELS		42LH90**	47LH90**
		42LH9000-ZA	47LH9000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1065,9 x 776 x 361,7 mm42 x 30,5 x 14,2 pouces	1179 x 851,4 x 398,8 mm46,4x 33,5 x 15,7 pouces
	sans le socle	1065,9 x 716,4 x 94,4 mm42 x 28,2 x 3,7 pouces	1179 x 780,6 x 105,9 mm46,4 x 30,7 x 4,2 pouces
Poids	avec le soclesans le socle	23,2 kg / 51,1 lbs19,5 kg / 42,9 lbs	27,3 kg / 60,1 lbs23,5 kg / 51,8 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz190W	AC100-240V~ 50/60Hz220W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%
Fichiers vidéo pris en charge		Voir page 104

• Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

ANNEXE

MODELES		19LG31**	22LG31**	26LG31**
		19LG3100-ZA	22LG3100-ZA	26LG3100-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	458,8 x 391,0 x 189,2 mm18,1 x 15,4 x 7,5 pouces	522,2 x 431,5 x 189,0 mm20,6 x 17,0 x 7,5 pouces	663,3 x 508,2 x 227,3 mm26,1 x 20,1 x 9,0 pouces
	sans le socle	458,8 x 344,5 x 69,0 mm18,1 x 13,6 x 2,7 pouces	522,2 x 384,2 x 69,0 mm20,6 x 15,2 x 2,7 pouces	663,3 x 449,8 x 80,0 mm26,1 x 17,8 x 3,2 pouces
Poids	avec le soclesans le socle	4,5 kg / 9,9 lbs4,2 kg / 9,3 lbs	5,6 kg / 12,4 lbs5,34 kg / 11,8 lbs	10,1 kg / 22,3 lbs8,6 kg / 19,0 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz50W	AC100-240V~ 50/60Hz55W	AC100-240V~ 50/60Hz110W
MODELES		32LG33**	37LG33**	42LG33**
		32LG3300-ZA	37LG3300-ZA	42LG3300-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 pouces	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 pouces	1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 pouces
	sans le socle	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 pouces	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 pouces	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 pouces
Poids	avec le soclesans le socle	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs	23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz210W
MODELES		32LF51**	42LF51**	47LF51**
		32LF5100-ZA	42LF5100-ZA	47LF5100-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	813,8 x 598,8 x 227,3 mm32,1 x 23,6 x 9,2 pouces	1034,0 x 735,0 x 293,8 mm40,7 x 35,3 x 11,6 pouces	1156,2 x 813,1 x 342,9 mm45,6 x 32,0 x 13,5 pouces
	sans le socle	813,8 x 540,4 x 79,0 mm32,1 x 21,3 x 3,8 pouces	1034,0 x 663,0 x 92,0 mm40,7 x 26,1 x 3,5 pouces	1156,2 x 739,2 x 103,0 mm45,6 x 29,1 x 4,1 pouces
Poids	avec le soclesans le socle	14,1 kg / 31,1 lbs12,6 kg / 27,8 lbs	22,5 kg / 49,6 lbs20,0 kg / 44,1 lbs	29,2 kg / 64,4 lbs24,6 kg / 54,2 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz280W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		19LU50**		22LU50**		26LU50**
		19LU5000-ZA19U5010-ZB19LU5020-ZC		22LU5000-ZA22U5010-ZB22LU5020-ZC		26LU5000-ZA26U5010-ZB26LU5020-ZC
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	462,0 x 373,0 x 182,0 mm18,2 x 14,7 x 7,2 pouces		529,1 x 416,6 x 196,0 mm20,9 x 16,4 x 7,7 pouces		668,0 x 538,3 x 236 mm26,3 x 21,2 x 9,3 pouces
	sans le socle	462,0 x 305,0 x 65,0 mm18,2 x 12,0 x 2,6 pouces		529,1 x 342,3 x 65,0 mm20,9 x 13,5 x 2,6 pouces		668,0 x 456,0 x 81,0 mm26,3 x 18,0 x 3,2 pouces
Poids	avec le soclesans le socle	4,4 kg / 9,7 lbs3,7 kg / 8,2 lbs		5,4 kg / 11,9 lbs4,6 kg / 10,2 lbs		8,9 kg / 19,6 lbs7,7 kg / 17,0 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz40W		AC100-240V~ 50/60Hz55W		AC100-240V~ 50/60Hz110W
MODELES		19LU400**			22LU40**
		19LU4000-ZB	19LU4010-ZC		22LU4000-ZB	22LU4010-ZC
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	474,0 x 390,0 x 182,0 mm18,7 x 15,4x 7,2 pouces	474,0 x 390,0 x 182,0 mm18,7 x 15,4x 7,2 pouces		542,9 x 429,3 x196,0 mm21,4 x 16,9 x 7,7 pouces	542,9 x 429,3 x196,0 mm21,4 x 16,9 x 7,7 pouces
	sans le socle	474,0 x 357,9 x 65,0 mm18,7 x 14,1 x 2,6 pouces	474,0 x 357,9 x 65,0 mm18,7 x 14,1 x 2,6 pouces		542,9 x 397,8 x 65,0 mm21,4 x 15,7 x 2,6 pouces	542,9 x 397,8 x 65,0 mm21,4 x 15,7 x 2,6 pouces
Poids	avec le soclesans le socle	4,4 kg / 9,7 lbs3,9 kg / 8,6 lbs	4,4 kg / 9,7 lbs3,9 kg / 8,6 lbs		5,5 kg / 12,1 lbs5,0 kg /11,0 lbs	5,5 kg / 12,1 lbs5,0 kg /11,0 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz40W	AC100-240V~ 50/60Hz40W		AC100-240V~ 50/60Hz55W	AC100-240V~ 50/60Hz55W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		19LH20**		22LH20**
		19LH2000-ZA / 19LH2010-ZB19LH2020-ZC / 19LH201C-ZA		22LH2000-ZA / 22LH2010-ZB22LH2020-ZC / 22LH201C-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	462,4 x 353,0 x 171,0 mm18,2 x 13,9 x 6,8 pouces		533,4 x 397,0 x 171,0 mm21,0 x 15,7 x 6,8 pouces
	sans le socle	462,4 x 308,0 x 65,0 mm18,2 x 12,2 x 2,6 pouces		533,4 x 351,7 x 65,0 mm21,0 x 13,9 x 2,6 pouces
Poids	avec le soclesans le socle	3,8 kg / 8,4 lbs3,6 kg / 8,0 lbs		4,8 kg / 10,6 lbs4,6 kg / 10,2 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz40W		AC100-240V~ 50/60Hz55W
MODÈLES		26LH20**		32LH20**
		26LH2000-ZA26LH2020-ZC26LH201C-ZA	26LH2010-ZB	32LH2000-ZA32LH2020-ZC32LH201C-ZA	32LH2010-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	667,0 x 504,0 x 224,0 mm26,3 x 19,9 x 8,8 pouces	667,0 x 507,0 x 211,0 mm26,3 x 20,0 x 8,3 pouces	805,0 x 583,0 x 224,0 mm31,7 x 23,0 x 8,8 pouces	805,0 x 585,8 x 210,9 mm31,7 x 23,1 x 8,3 pouces
	sans le socle	667,0 x 446,2 x 80,0 mm26,3 x 17,6 x 3,2 pouces	667,0 x 446,2 x 80,0 mm26,3 x 17,6 x 3,2 pouces	805,0 x 528,0 x 79,9mm31,7 x 20,8 x 3,2 pouces	805,0 x 528,0 x 79,9mm31,7 x 20,8 x 3,2 pouces
Poids	avec le soclesans le socle	8,9 kg / 19,7 lbs7,8 kg / 17,2 lbs	8,9 kg / 19,7 lbs7,8 kg / 17,2 lbs	11,5 kg / 25,4 lbs10,3 kg / 22,7 lbs	11,5 kg / 25,4 lbs10,3 kg / 22,7 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz110W	AC100-240V~ 50/60Hz110W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W
MODÈLES		37LH20**		42LH20**
		37LH2000-ZA37LH2020-ZC37LH201C-ZA	37LH2010-ZB	42LH2000-ZA42LH2020-ZC42LH201C-ZA	42LH2010-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	922,0 x 659,0x 297,0mm36,3x 26,0 x 11,7 pouces	922,0 x 660,0x 270,6mm36,3x 26,0 x 10,7 pouces	1028,0 x 715,4 x 297,0mm40,5x 28,2 x 11,7 pouces	1028,0 x 716,4 x 270,6mm40,5x 28,2 x 10,7 pouces
	sans le socle	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 pouces	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 pouces	1028,0 x 655,0x 88,7mm40,5 x 25,8 x 3,5 pouces	1028,0 x 655,0x 88,7mm40,5 x 25,8 x 3,5 pouces
Poids	avec le soclesans le socle	14,8 kg / 32,6 lbs13,0 kg / 28,7 lbs	14,8 kg / 32,6 lbs13,0 kg / 28,7 lbs	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz210W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		32LH3***		37LH3***
		32LH3000-ZA32LH3020-ZD32LH3800-ZD32LH301C-ZA	32LH3010-ZB/32LH3030-ZE/32LH3040-ZG	37LH3000-ZA37LH3020-ZD37LH3800-ZD37LH301C-ZA	37LH3010-ZB/37LH3030-ZE/37LH3040-ZG
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	805,0 x 583,0 x 224,0 mm31,7 x 23,0 x 8,8 pouces	805,0 x 586,0 x 211,0 mm31,7 x 23,1 x 8,3 pouces	922,0 x 659,0x 297,0mm36,3x 26,0 x 11,7 pouces	922,0 x 660,0x 270,6mm36,3x 26,0 x 10,7 pouces
	sans le socle	805,0x 531,0x 79,9mm31,7 x 20,9 x 3,2 pouces	805,0x 531,0x 79,9mm31,7 x 20,9 x 3,2 pouces	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 pouces	922,0 x 595,0x 88,0mm36,3x 23,4 x 3,5 pouces
Poids	avec le soclesans le socle	12,1 kg / 26,7 lbs11,0 kg / 24,3 lbs	12,1 kg / 26,7 lbs11,0 kg / 24,3 lbs	14,9 kg / 32,9 lbs13,1 kg / 28,9 lbs	14,9 kg / 32,9 lbs13,1 kg / 28,9 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W, 110W (32LH3800)	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W, 120W (37LH3800)	AC100-240V~ 50/60Hz180W
MODELES		42LH3***		47LH3***
		42LH3000-ZA42LH3020-ZD42LH3800-ZD42LH301C-ZA	42LH3010-ZB/42LH3030-ZE/42LH3040-ZG	47LH3000-ZA47LH3020-ZD47LH301C-ZA	47LH3010-ZB/47LH3030-ZE/47LH3040-ZG
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1028,0 x 715,4 x 297,0mm40,5x 28,2 x 11,7 pouces	1028,0 x 716,4 x 270,6mm40,5x 28,2 x 10,7 pouces	1140,6 x 784,8 x 337,4 mm44,9 x 30,9 x 13,3 pouces	1140,6 x 788,3 x 318,9 mm44,9 x 31,0 x 12,6 pouces
	sans le socle	1028,0x 658,6x 88,7mm40,5 x 25,9 x 3,5 pouces	1028,0x 658,6x 88,7mm40,5 x 25,9 x 3,5pouces	1140,6 x 722,9 x 99,0 mm44,9 x 28,5 x 3,9 pouces	1140,6 x 722,9 x 99,0 mm44,9 x 28,5 x 3,9 pouces
Poids	avec le soclesans le socle	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs	18,0 kg / 39,7 lbs16,2 kg / 35,7 lbs	22,5 kg / 49,6 lbs19,9 kg / 43,9 lbs	22,5 kg / 49,6 lbs19,9 kg / 43,9 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz210W, 150W (42LH3800)	AC100-240V~ 50/60Hz210W	AC100-240V~ 50/60Hz280W	AC100-240V~ 50/60Hz280W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		32LH70**	37LH70**
		32LH7000-ZA/32LH7010-ZD32LH7020-ZC/32LH7030-ZE	37LH7000-ZA/37LH7010-ZD37LH7020-ZC/37LH7030-ZE
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	803 x 632,9 x 284,8 mm31,6 x 24,9 x 11,2 pouces	903x 689,1x 299,5mm35,5x 27,1 x 11,7inches
	sans le socle	803 x 584,2 x 75mm31,6 x 23 x 2,9 pouces	903 x 639,4x 51,8mm35,5 x 25,1 x 2,0inches
Poids	avec le soclesans le socle	13,5kg / 29,7 lbs11,6kg /25,5 lbs	16,2kg / 35,7 lbs14,1 kg / 31,0lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W
MODÈLES		42LH70**	47LH70**
		42LH7000-ZA/42LH7010-ZD42LH7020-ZC/42LH7030-ZE	47LH7000-ZA/47LH7010-ZD47LH7020-ZC/47LH7030-ZE
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1009,7 x 753,6 x 334,4 mm39,7 x 29,6x 13,1 pouces	1123,5 x 823,4x 372,8 mm44,2 x 32,4 x 14,7 pouces
	sans le socle	1009,7 x 695,4 x 39,7 mm39,7 x 27,3 x 1,5inches	1123,5 x 765,4x 40,9 mm44,2 x 30,1 x 1,6inches
Poids	avec le soclesans le socle	19,8 kg / 43,7 lbs17,2 kg / 37,9lbs	26,4 kg / 58,2 lbs22,8 kg / 50,2 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz230W	AC100-240V~ 50/60Hz300W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%
Fichiers vidéo pris en charge		Voir page 104

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		32LH49**	37LH49**
		32LH4900-ZD	37LH4900-ZD
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	804,4 x 589,1 x 210,9 mm	924,7 x 667,7x 270,6mm
		31,7 x 23,2 x 8,3 pouces	36,4x 26,3 x 10,7 pouces
	sans le socle	804,4 x 529,2 x 81,0mm	924,7 x 599,9x 89,6mm
		31,7 x 20,9 x 3,2 pouces	36,4x 23,6 x 3,5 pouces
Poids	avec le socle	12,7 kg / 28,0 lbs	15,8 kg / 34,9 lbs
	sans le socle	11,5 kg / 25,4 lbs	14,0 kg / 30,9 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz
		150W	180W
MODÈLES		42LH49**	47LH49**
		42LH4900-ZD	47LH4900-ZD
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1036,0 x 722,3 x 270,6 mm	1153,2 x 793,3x 319,0mm
		40,8 x 28,5 x 10,7 pouces	45,4x 31,3 x 12,6 pouces
	sans le socle	1036,0 x 655,4 x 89,8mm	1153,2x 719,0x 99,8mm
		40,8x 25,8 x 3,6 pouces	45,4x 28,3 x 3,9 pouces
Poids	avec le socle	18,9 kg / 41,7 lbs	22,2 kg / 49,0 lbs
	sans le socle	17,1 kg / 37,7 lbs	19,6 kg / 43,2 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz	AC100-240V~ 50/60Hz
		210W	260W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm
		3,94 x 2,17 x 0,20 pouces
Condition d'environnement	Température de fonctionnement	0 ~ 40°C / 32 ~ 104°F
	Humidité de fonctionnement	Moins de 80%
	Température de stockage	-20 ~ 60°C / -4 ~ 140°F
	Humidité de stockage	Moins de 85%
Fichiers vidéo pris en charge		Voir page 104

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		32LF25**		37LF25**
		32LF2500-ZA	32LF2510-ZB	37LF2500-ZA	37LF2510-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	801,8 x 604,2 x 227,8 mm31,6 x 23,8 x 9,0 pouces	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 pouces	919,6 x 682,3 x 289,0 mm36,2 x 26,9 x 11,4 pouces	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 pouces
	sans le socle	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 pouces	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 pouces	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 pouces	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 pouces
Poids	avec le soclesans le socle	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz180W
MODELES		42LF25**
		42LF2500-ZA		42LF2510-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1032,8 x 742,3 x 289,0 mm40,7 x 29,3 x 11,4 pouces		1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,.6 pouces
	sans le socle	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 pouces		1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 pouces
Poids	avec le soclesans le socle	23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs		23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz210W		AC100-240V~ 50/60Hz210W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		32LG2***	37LG2***	42LG2***
		32LG2100-ZA32LG2200-ZA	37LG2100-ZA	42LG2100-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	801,8 x 604,2 x 227,3 mm31,6 x 23,8 x 9,0 pouces	919,6 x 682,3 x 293,8 mm36,2 x 26,9 x 11,6 pouces	1032,8 x 742,3 x 293,8 mm40,7 x 29,3 x 11,6 pouces
	sans le socle	801,8 x 544,1 x 79,0 mm31,6 x 21,5 x 3,2 pouces	919,6 x 610,3 x 89,0 mm36,2 x 24,0 x 3,5 pouces	1032,8 x 670,1 x 92,0 mm40,7 x 26,4 x 3,7 pouces
Poids	avec le soclesans le socle	13,4 kg / 29,6 lbs11,9 kg / 26,3 lbs	18,8 kg / 41,5 lbs16,2 kg / 35,7 lbs	23,6 kg / 52,1 lbs21,0 kg / 46,3 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz150W	AC100-240V~ 50/60Hz180W	AC100-240V~ 50/60Hz210W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Condition d'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODÈLES		50PS70**	60PS70**
		50PS7000-ZA	60PS7000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1228,8 x 835,8 x 309 mm48,4 x 32,9x 12,2 pouces	1465,4x 986,4 x 371 mm57,7 x 38,9 x 14,6 pouces
	sans le socle	1228,8x 784,5 x 78,9 mm48,4 x 30,9 x 3,1 pouces	1465,4 x 932,2 x 82,1 mm57,7 x 36,7 x 3,2 pouces
Poids	avec le soclesans le socle	38,1 kg / 84,0 lbs34,1kg / 75,2 lbs	53,3kg / 117,5 lbs46,3kg / 102,1 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz490W	AC100-240V~ 50/60Hz580W
MODÈLES		50PS80**	60PS80**
		50PS8000-ZA	60PS8000-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1228,8 x 835,8 x 309 mm48,4 x 32,9x 12,2 pouces	1465,4x 986,4 x 371 mm57,7 x 38,9 x 14,6 pouches
	sans le socle	1228,8x 795,1 x 78,9 mm48,4 x 31,3 x 3,1 pouces	1465,4 x 926,7 x 82,1 mm57,7 x 36,5 x 3,2 pouces
Poids	avec le soclesans le socle	38,3 kg / 84,4 lbs34,3kg / 75,6 lbs	53,6kg / 118,2 lbs46,6kg / 102,8 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz490W	AC100-240V~ 50/60Hz580W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%
Fichiers vidéo pris en charge		Voir page 104

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		42PQ35**	50PQ35**
		42PQ3500-ZB	50PQ3500-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1031,2 x 720,9 x 308,0 mm40,6 x 28,4 x 12,1 pouces	1216,7 x 818,1 x 353,0 mm47,9 x 32,2 x 13,9 pouces
	sans le socle	1031,2 x 656,7 x 80,8mm40,6 x 25,9 x 3,2 pouces	1216,7 x 759,0 x 83,0 mm47,9 x 29,9 x 3,3 pouces
Poids	avec le soclesans le socle	24,3 kg / 53,6 lbs22,2 kg / 48,9 lbs	33,7kg / 74,3 lbs31,2 kg / 68,8 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz320W	AC100-240V~ 50/60Hz430W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Condition d'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%
Fichiers vidéo pris en charge		Voir page 104

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		42PQ65**	50PS65**
		42PQ6500-ZA	50PS6500-ZA
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1040,8 x 725,8 x 308 mm41,0 x 28,6 x 12,1 pouces	1228,8 x 824,6 x 353,0 mm48,4 x 32,5 x 13,9 pouces
	sans le socle	1040,8 x 669,2 x 76,8 mm41,0 x 26,4 x 3,1 pouces	1228,8 x 772,0 x 78,9 mm48,4 x 30,4 x 3,1 pouces
Poids	avec le soclesans le socle	25,3kg / 55,8 lbs23,3 kg / 51,4 lbs	36,3 kg / 80,0 lbs33,8 kg / 74,5 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz320W	AC100-240V~ 50/60Hz490W
Taille du module CI(Largeur x Hauteur x Profondeur)		100,0 x 55,0 x 5,0mm3,94 x 2,17 x 0,20 pouces
Condition d'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FLess than 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FLess than 85%
Fichiers vidéo pris en charge		Voir page 104

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

	Téléviseur numérique	Téléviseur analogique
Système TV	DVB-T	PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'
	DVB-C (Suède, Finlande uniquement)
Couverture de chaînes	VHF, UHF	VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S47
Impédance de l'antenne extérieure	75 Ω	75 Ω

CODES INFRAROUGE

*Cet accessoire n'est pas disponible pour tous les modèles.

Code (Héxa)	Fonction	Remarque
95	ENERGY SAVING	Touche de la télécommande
08	POWER	Touche de la télécommande (marche/arrêt)
0B	INPUT	Touche de la télécommande
79	RATIO	Touche de la télécommande
F0	TV/RAD	Touche de la télécommande
45	Q.MENU	Touche de la télécommande
43	MENU	Touche de la télécommande
AB	GUIDE	Touche de la télécommande
40	Haut (^)	Touche de la télécommande
41	Bas (√)	Touche de la télécommande
07	Gauche (< )	Touche de la télécommande
06	Droit (>)	Touche de la télécommande
44	OK(◎)	Touche de la télécommande
28	RETURN/EXIT	Touche de la télécommande
AA	INFO ➀	Touche de la télécommande
30	AV MODE	Touche de la télécommande
02	+	Touche de la télécommande
03	-	Touche de la télécommande
1 E	FAV ( MARK )	Touche de la télécommande
09	MUTE	Touche de la télécommande
00	P ^	Touche de la télécommande
01	P √	Touche de la télécommande
10~19	Touches numérotées 0~9	Touche de la télécommande
53	LIST	Touche de la télécommande
1 A	Q.VIEW	Touche de la télécommande
72	ROUGE	Touche de la télécommande
71	ERTE	Touche de la télécommande
63	JAUNE	Touche de la télécommande
61	BLEUE	Touche de la télécommande
20	TEXT	Touche de la télécommande
21	T.OPT(T.Option)	Touche de la télécommande
39	SUBTITLE	Touche de la télécommande
7 E	SIMPLINK	Touche de la télécommande
65	FREEZE	Touche de la télécommande

INSTALLATION D'UN SYSTÈME DE COMMANDE EXTERNE

Installation du dispositif RS-232C

Raccordez la prise d'entrée RS-232C (port série) à un système de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôler les fonctions du téléviseur en externe.

Raccordez le port série du système externe à la prise RS-232C, à l'arrière du téléviseur.

Remarque : câble de raccordement RS-232C n'est pas fourni avec le téléviseur.

RF-202C IN CONTROL REMO B3

Type de connecteur : D-Sub 9 broches mâle

N°	Nom de broche
1	Pas de connexion
2	RXD (réception de données)
3	TXD (envoi de données)
4	DTR (terminal de données prêt)
5	GND (terre)
6	DSR (données prêtes)
7	RTS (prêt à envoyer)
8	CTS (prêt à émettre)
9	Pas de connexion

Configurations 3 fils (non standard)

	PC	TV
RXD	2 ●	3	TXD
TXD	3 ●	2	RXD
GND	5 ●	5	GND
DTR	4	6	DTR
DSR	6	4	DSR
RTS	7	7	RTS
CTS	8	8	CTS
	D-Sub 9	D-Sub 9

Set ID

Utilisez cette fonction pour spécifier un numéro d'identification du téléviseur.

Consultez "Mappage réel des données" ▶ p.175

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID :1 Voyant lumineux Mode démo. : Marche Réglage d'environnement : Mode Expo. Réglages usine

OPTION SIMPLINK : Marche Blocage touches : Arrêt Guide simplifié Set ID :1 Voyant lumineux Mode démo. : Réglage d'environnement : Réglages usine 1 Fermer

Sélectionner OPTION.

Sélectionner Set ID (Définir un identifiant).

Régler la définition de l'identifiant pour choisir le numéro d'identification du téléviseur souhaité.

La plage de réglage pour la définition de l'identifiant va de 1 à 99.

- Appuyez sur la touche RETURN (Retour) pour revenir à l'écran du menu précédent.

Paramètres de communication

• Débit en baud : 9600 bps (UART – émetteur-récepteur universel asynchrone)
  ■ Longueur des données : 8 bits
  Parité : aucune
  ■ Bit d'arrêt : 1 bit

■ Code de communication : code ASCII
■ Utilisez un câble croisé (inversé).

Liste des références de commandes

	COMMANDE 1	COMMANDE 2	DONNÉES (Hexadécimales)
01. Marche	k	a	00 ~ 01
02. Format de l'image	k	c	Voir page 173
03. Écran vide	k	d	00 ~ 01
04. Volume muet	k	e	00 ~ 01
05. Contrôle du volume	k	f	00 ~ 64
06. Contraste	k	g	00 ~ 64
07. Luminosité	k	h	00 ~ 64
08. Couleur	k	i	00 ~ 64
09. Teinte	k	j	00 ~ 64
10. Netteté	k	k	00 ~ 64
11. Sélection OSD	k	l	00 ~ 01
12. Mode de blocage de la télécommande	k	m	00 ~ 01
13. Aigus	k	r	00 ~ 64
14. Graves	k	s	00 ~ 64
15. Balance	k	t	00 ~ 64
16. Température de couleur	k	u	00 ~ 02
17. Méthode ISM	j	p	Voir page 175
18. Économie d'énergie	j	q	00 ~ 04
19. Configuration automatique	j	u	01
20. Syntonisation	m	a	Voir page 175
21. Ajouter/sauter un canal	m	b	00 ~ 01
22. Clé	m	c	Code Clé
23. Rétroéclairage	m	g	00 ~ 64
24. Sélection de l'entrée (principale)	x	b	Voir page 176

* Lorsque vous configurez les commandes 17 à 24, aucun menu ne s'affiche à l'écran.
* Remarque : Durant des opérations USB comme Dvix ou EMF, aucune des commandes sauf Power(ka) et Key(mc) n'est exécutée ni traitée comme NG.

Protocole de transmission/réception

Transmission

* [Command 1] : première commande.
(j, k, m ou x)
* [Command 2] : seconde commande.
* [Set ID] : vous pouvez régler cette fonction pour qu'elle choisisse l'identificateur du téléviseur désiré, dans le menu spécial. La plage de réglage va de 1 à 99. Si vous sélectionnez l'identifiant "0", vous pouvez contrôler tous les téléviseurs raccordés. L'identifiant (Set ID) est indiqué en décimales (199) dans le menu et en hexadécimales (0x00x63), dans le protocole de transmission/réception.
* [DATA] : pour transmettre des données de commande. Transmettre “FF” pour voir l’état des commandes.
* [Cr] : retour chariot.

Code ASCII "0x0D"

* [ ] : ASCII code "espace (0x20)"

Accusé de réception OK

[Command2][ ][Set ID][ ][OK][Data][x]

* Le téléviseur transmet un accusé de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écriture, ce sont celles de l'ordinateur.

Accusé de réception d'erreur

[Command2][ ][Set ID][ ][NG][Data][x]

* Le téléviseur transmet un accusé de réception (ACK) de ce format quand il reçoit des erreurs de communication ou des données anormales de fonctions non viables.

Donnée 00 : code non autorisé

01. Marche/Arrêt (commande : k a)

Pour allumer et éteindre le téléviseur.

Transmission

[k][a][ ][Set ID][ ][Data][Cr]

Donnée 00 : éteint 01 : allumé

Accusé de réception

[a][ ][Set ID][ ][OK/NG][Data][x]

▶ Pur montrer si le poste est allumé ou éteint.

Transmission

[k][a][ ][Set ID][ ][FF][Cr]

Accusé de réception

[a][ ][Set ID][ ][OK/NG][Data][x]

* De la même manière, pour les autres fonctions, si les données 'FF'sont transmises selon ce format, le retour des données d'accusé de réception indique l'état de chaque fonction.

* Un avis de confirmation, un avis d'erreur et d'autres messages peuvent s'afficher sur l'écran à la mise sous tension du téléviseur.

02. Format de l'image (commande : k c) (Taille de l'image principale)

Pour régler le format de l'écran. Vous pouvez également régler le format de l'écran en utilisant la fonction Format de l'image dans le menu rapide (Q. MENU) ou le menu IMAGE.

Transmission

[k][c][ ][Set ID][ ][Data][Cr]

Donnée 01 : Écran normal (4:3) 07 : 14:9

02 : Écran large (16:9) 09 : Plein écran

04 : Zoom OB : Signal original

06 : Format original 10\~1F : Zoom cinéma 1\~16

Accusé de réception

[c][ ][Set ID][ ][OK/NG][Data][x]

* En mode PC, seuls les formats 16:9 et 4:3 sont disponibles.

* En mode DTV/HDMI (1080i 50Hz/60Hz, 720p 50Hz/60Hz, 1080p 24Hz/30Hz/50Hz/60Hz) et composantes (720p, 1080i, 1080p 50Hz/60Hz) la fonction Signal original est disponible.

* La fonction Full Wide n'est prise en charge que pour ATV, AV1,2,3.

03. Écran vide (commande : k d)

Pour mettre l'écran en sommeil ou le réactiver.

Transmission

[k][d][ ][Set ID][ ][Data][Cr]

Donnée 00 : écran actif (activé) Vidéo désactivée

01 : écran en sommeil (désactivé)

10 : Vidéo activée

Accusé de réception

[d][ ] [Set ID][ ] [OK/NG] [Data][x]

* Si « video mute on » uniquement, le téléviseur produira un affichage à l'écran OSD (On Screen Display). Mais si « Screen mute on », le téléviseur n'affiche pas d' OSD.

04. Volume muet (commande : k e)

Pour allumer ou éteindre le son. Vous pouvez aussi éteindre le son avec la touche MUTE (MUET) de la télécommande.

Transmission

[k][e][ ][Set ID][ ][Data][Cr]

Donnée 00 : volume actif

01 : volume désactivé (muet)

Accusé de réception

[e][ ][Set ID][ ][OK/NG][Data][x]

05. Contrôle du volume (commande : k f)

▶ Pour régler le volume. Vous pouvez également régler le volume à l'aide des touches VOLUME de la télécommande.

Transmission

[k][f][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[f][ ][Set ID][ ][OK/NG][Data][x]

06. Contraste (commande : k g)

▶ Vous pouvez aussi régler le contraste dans le menu IMAGE.

Transmission

[k][g][ ][Set ID][ ][Data][Cr]

Donnée Min : 0 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[g][ ] [Set ID][ ] [OK/NG] [Data][x]

07. Luminosité (commande : k h)

Pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu IMAGE.

Transmission

[k][h][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[h][ ] [Set ID][ ] [OK/NG] [Data] [x]

08. Couleur (commande : k i)

▶ Vous pouvez aussi régler la couleur dans le menu IMAGE.

Transmission

[k][i][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[i][ ][Set ID][ ][OK/NG][Data][x]

09. Teinte (commande : k j)

Pour régler la teinte de l'écran. Vous pouvez aussi régler la teinte dans le menu IMAGE.

Transmission

[k][j][ ][Set ID][ ][Data][Cr]

Donnée Rouge : 00 \~Vert : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[j][ ][Set ID][ ][OK/NG][Data][x]

10. Netteté (commande : k k)

Pour régler la netteté de l'écran. Vous pouvez aussi régler la netteté dans le menu IMAGE.

Transmission

[k][k][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[k][ ] [Set ID][ ] [OK/NG] [Data][x]

11. Sélection OSD (commande : k l)

Pour activer ou désactiver le menu à l'écran (OSD).

Transmission

[k][l][ ][Set ID][ ][Data][Cr]

Donnée 00 : OSD (menu à l'écran) désactivé 01 : OSD (menu à l'écran) activé

Accusé de réception

[1] [ ] [Set ID] [ ] [OK/NG] [Data] [x]

12. Mode de blocage de la télécommande (commande : k m)

Permet de verrouiller les touches du téléviseur et de la télécommande.

Transmission

[k][m][ ][Set ID][ ][Data][Cr]

Donnée 00 : Blocage désactivé 01 : Blocage activé

Accusé de réception

[m][ ][Set ID][ ][OK/NG][Data][x]

* Si vous n'utilisez pas la télécommande, utilisez ce mode. Lorsque l'alimentation principale est sous/hors tension, le blocage externe est désactivé.

* La « Power key » locale ne fonctionnera pas correctement.

13. Aigus (commande: k r)

Permet de régler le niveau des aigus. Vous pouvez également régler les aigus dans le menu SON.

Transmission

[k][r][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[r][ ][Set ID][ ][OK/NG][Data][x]

14. Graves (commande: k s)

Permet de régler le niveau des graves. Vous pouvez également régler les graves dans le menu SON.

Transmission

[k][s][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[s][ ][Set ID][ ][OK/NG][Data][x]

15. Balance (commande : k t )

Permet de régler la balance. Vous pouvez également régler la balance à partir du menu SON.

Transmission

[k][t][ ][Set ID][ ][Data][Cr]

Donnée Min : 00 \~ Max : 64

* Consultez "Mappage réel des données", page 175.

Accusé de réception

[t][ ][Set ID][ ][OK/NG][Data][x]

16. Température de couleur (commande : k u)

Permet de régler la température de couleur. Vous pouvez également régler la température de couleur dans le menu IMAGE.

Transmission

[k][u][ ][Set ID][ ][Data][Cr]

Donnée 00 : Moyen 01 : Froid 02 : Chaud

Accusé de réception

[u][ ][Set ID][ ][OK/NG][Data][x]

17. Méthode ISM (Modèles de téléviseur plasma)(commande : j p)

Pour contrôler la méthode ISM. Vous pouvez également régler la fonction Méthode ISM dans le menu OPTION.

Transmission

$$ [ j ] [ p ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ C r ] $$

Donnée 02: Orbiter

04: Cérusé

08: Normal

20 : Délayage de couleur

Accusé de réception

$$ [ p ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Data } ] [ x ] $$

18. Économie d'énergie (Command: j q)

Permet de réduire la consommation d'énergie du téléviseur. Vous pouvez également régler l'économie d'énergie dans le menu OPTION.

Transmission

[j][q][ ][Set ID][ ][Data][Cr]

Fonction d'économie d'énergie					Niveau				Description
7	6	5	4		3	2	1	0
0	0	0	0	Économie d'énergie	0	0	0	0	Arrêt
0	0	0	0	Économie d'énergie	0	0	0	1	Minimum
0	0	0	0	Économie d'énergie	0	0	1	0	Moyen
0	0	0	0	Économie d'énergie	0	0	1	1	Maximum
0	0	0	0	Économie d'énergie	0	1	0	0	Automatique
0	0	0	0	Économie d'énergie	0	1	0	1	Ecran désactivé(téléviseur LCD/LED LCD TV uniquement)
0	0	0	1	Capteur intelligent	0	0	0	0	Bas(téléviseur plasma uniquement)
0	0	0	1	Capteur intelligent	0	0	0	1	Moyen(téléviseur plasma uniquement)
0	0	0	1	Capteur intelligent	0	0	1	0	Haut(téléviseur plasma uniquement)

Accusé de réception

[q][ ] [Set ID][ ] [OK/NG] [Data] [x]

1 9. Réglage automatique (commande : j u)

▶ Cette fonction permet de régler automatiquement la position de l'image et de minimiser le tremblement de l'image. Elle ne peut être utilisée qu'en mode RVB (PC).

Transmission

$$ [ j ] [ u ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ C r ] $$

Donnée 01 : Validation

Accusé de réception

$$ [ u ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Data } ] [ x ] $$

20. Syntonisation (commande : m a)

▶ Permet de sélectionner les chaînes selon le nombre physique suivant.

Transmission

$$ [ m ] [ a ] [ ] [ \text {Set ID} ] [ ] [ \text {Data0} ] [ ] [ \text {Data1} ] [ ] [ \text {Data2} ] [ \text {Cr} ] $$

Donnée 00 : données de la chaîne supérieure

Donnée 01 : données de la chaîne inférieure

ex. No. 47 -> 00 2F (2FH)
No. 394 -> 01 8A (18AH),
DTV No. 0 -> Indifférent

Donnée 02 0x00 : ATV principal

0x10 : DTV principal
0x20 : Radio

Plage de données de la chaîne

Analogique - Min: 00 \~ Max: 63 (0\~99)

Numérique - Min: 00 \~ Max: 3E7 (0\~999)

(à l'exception de la Suède, la Finlande, la Norvège, le

Danemark, l'Irlande)

Numérique - Min: 00 \~ Max: 270F (0\~9999)

(Uniquement Suède, Finlande, Norvège, Danemark, Irlande)

Accusé de réception

$$ [ a ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Data } ] [ x ] $$

Donnée Min: 00 \~ Max: 7DH

21. Ajouter/sauter un canal (commande : m b)

Pour "sauter" la chaîne en cours.

Transmission

$$ [ m ] [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { Data } ] [ C r ] $$

Donnée 00 : Sauter 01 : Ajouter

Accusé de réception

$$ [ b ] [ ] [ \text { Set ID } ] [ ] [ \text { OK / NG } ] [ \text { Data } ] [ x ] $$

* Mappage réel des données 1

00 : Étape 0
A : Étape 10 (Set ID 10)
F : Étape 15 (Set ID 15)
10 : Étape 16 (Set ID 16)
64 : Étape 100

6E : Étape 110
...
73 : Étape 115
74 : Étape 116
...
C7 : Étape 199
...
FE : Étape 254
FF : Étape 255

* Mappage réel des données 2

00:-40
01:-39
02:-38
⋮
28:0
⋮
4E:+38
4F:+39
50:+40

22. Clé (commande : m c)

▶ Pour envoyer le code clé des commandes infrarouge.

Transmission

[m][c][ ][Set ID][ ][Data][Cr]

Donnée: Code clé - Voir page 169.

Accusé de réception

[c][ ][Set ID][ ][OK/NG][Data][x]

23. Rétro-éclairage (commande : m g) (téléviseur LCD/LED LCD TV uniquement)

▶ Pour contrôler le rétro-éclairage. Transmission

[m][g][ ][Set ID][ ][Data][Cr]

Données : Min : 00 \~ Max : 64

Accusé de réception

[g][ ][Set ID][ ][OK/NG][Data][x]

24. Sélection de l'entrée (commande : x b) (source d'image principale)

▶ Permet de sélectionner la source d'entrée de l'image principale. Transmission

[x][b][ ][Set ID][ ][Data][Cr]

Donnée: Structure

MSB				LSB
0	0	0	0	0	0	0	0
Entrée externe			Entrée externe Donnée

Numéro d'entrée				Donnée
0	0	0	0	DTV
0	0	0	1	Analogique
0	0	1	0	AV
0	1	0	0	Composantes
0	1	1	0	RVB
1	0	0	1	HDMI

Numéro d'entrée				Donnée
0	0	0	0	Entrée1
0	0	0	1	Entrée2
0	0	1	0	Entrée3
0	0	1	1	Entrée4

Accusé de réception

[b][ ][Set ID][ ][OK/NG][Data][x]

Informations sur les logiciels en code source ouvert

Les exécutables GPL et les bibliothèques LGPL/MPL utilisés dans ce produit sont soumis à des accords de licences GPL2.0/LGPL2.1/MPL1.1 :

EXÉCUTABLES GPL

• Noyau Linux 2.6
• busybox
• lzo

BIBLIOTHÈQUES LGPL :

• uClibc

BIBLIOTHÈQUES MPL :

- Nanox

LG Electronics propose de vous fournir le code source sur CD-ROM à un tarif couvrant les coûts opérationnels comme la distribution, le coût du support, de l'emballage et de l'expédition sur simple requête par courrier électronique à LG Electronics à l'adresse :

[e-mail]

Cette offre est valable pour une période de trois ans à partir de la date de distribution de ce produit par LG Electronics.

Vous pouvez obtenir une copie des licences GPL, LGPL et MPL sur les sites http://www.gnu.org/licenses/old-licenses/gpl-2.0.html, http://www.gnu.org/licenses/old-licenses/lgpl-2.1.html et

http://www.mozilla.org/MPL/MPL-1.1.html.

La traduction des licences GPL et LGPL est disponible sur http://www.gnu.org/licenses/old-licenses/gpl-2.0-translations.html, http://www.gnu.org/licenses/old-licenses/lgpl-2.1-translations.html.

Ce logiciel est basé en partie sur le travail de the Independent JPEG Group copyright © 1991 – 1998, Thomas G. Lane.

Ce produit inclut

• Bibliothèque libpng : copyright © 2004 Glenn Randers-Pehrson
• Bibliothèque de compression Zlib : Copyright © 1995-2002 Jean-Loup Gailly et Mark Adler.
• Bibliothèque Tinyxml : copyright (c) 2000-2006 Lee Thomason

LG Electronics Inc.
