RL45B - Éclairage Neewer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Anneau lumineux LED pour photographie et vidéo
Marque	Neewer
Modèle	RL45B
Nombre de LED	268
Température de couleur	2900 K - 7000 K (réglable par pas de 100 K)
Indice de rendu des couleurs (CRI)	97+
Luminosité maximale	3300 lux à 0,5 m
Puissance maximale	45 W
Tension d'entrée	CC 15 V
Réglage de la luminosité	0 % - 100 % (par pas de 1 %)
Modes d'éclairage	CCT (température de couleur variable) et FX (12 effets de scène)
Méthodes de contrôle	Télécommande 2,4 GHz, application mobile NEEWER (Bluetooth), télécommande filaire (Bluetooth séparée)
Canaux sans fil	00 - 10
Alimentation de la télécommande	Batterie intégrée 3,7 V, recharge via USB Type-C
Dimensions de l'anneau (diamètre x épaisseur)	440 x 645 x 30 mm
Poids de l'anneau seul	1,3 kg
Température de fonctionnement	-10 °C à 40 °C
Contenu de la boîte	Anneau lumineux, télécommande 2,4 GHz, télécommande Bluetooth, pied réversible, support pour smartphone, rotule, diffuseur, câble USB, émetteur USB 2,4 G, sac de transport, manuel d'utilisation
Matériau	Coque en plastique avec adaptateur de montage en métal
Fixation	Pas de vis 1/4 pouce, griffe froide pour accessoires
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs
Sécurité	Ne pas regarder directement la source lumineuse. Éteindre avant rangement. Conserver dans un endroit sec et ventilé

FOIRE AUX QUESTIONS - RL45B Neewer

Comment assembler l'anneau lumineux Neewer RL45B ?

Dévissez le bouton de verrouillage du pied dans le sens inverse des aiguilles d'une montre pour déplier les jambes. Placez l'adaptateur de montage sur le pied et serrez la molette de fixation. Fixez l'anneau lumineux sur l'adaptateur et ajustez l'angle à l'aide de la molette de verrouillage. Serrez bien.

Comment installer le support de smartphone ?

Fixez le support de smartphone sur la griffe froide de l'anneau en serrant la molette. Placez votre téléphone dans le support. Vous pouvez également charger le téléphone via le port USB de l'anneau.

Comment allumer et éteindre l'anneau lumineux ?

Appuyez longuement sur l'interrupteur situé à l'arrière de l'anneau pour allumer/éteindre. Un appui court met l'appareil en veille.

Comment contrôler l'anneau avec la télécommande 2,4 GHz ?

Allumez l'anneau et placez la télécommande sur la zone de chargement au dos de l'anneau pour la synchronisation automatique. Utilisez ensuite les molettes pour régler la luminosité et la température de couleur. Le bouton CH permet de changer de canal.

Comment connecter l'anneau à l'application NEEWER ?

Téléchargez l'application NEEWER depuis le QR code dans le manuel. Activez le Bluetooth de votre téléphone. Ouvrez l'application et suivez les instructions de couplage. L'indicateur Bluetooth clignote puis devient fixe lorsque la connexion est établie.

Comment utiliser le mode d'effets FX ?

Appuyez sur le bouton M de la télécommande pour passer en mode FX. Tournez la molette de réglage des effets pour sélectionner parmi 12 effets (orage, bougie, explosion, etc.). Ajustez la luminosité avec l'autre molette.

Comment recharger la télécommande ?

Utilisez un câble USB Type-C (non fourni) pour brancher la télécommande sur un chargeur. L'écran affiche '[1]' pendant la charge. Vous pouvez également placer la télécommande sur la zone de chargement de l'anneau (anneau allumé) pour la recharger.

Quelle est la température de couleur maximale et minimale ?

La température de couleur est réglable de 2900 K (lumière chaude) à 7000 K (lumière froide), par pas de 100 K.

Puis-je utiliser plusieurs anneaux RL45B ensemble ?

Oui, vous pouvez contrôler plusieurs anneaux en les réglant sur le même canal (par exemple CH01). Chaque télécommande ne peut être couplée qu'à un seul anneau. Utilisez une télécommande distincte pour chaque anneau ou l'application pour contrôler plusieurs unités.

Comment nettoyer et entretenir l'anneau lumineux ?

Débranchez l'alimentation et laissez refroidir. Nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs. Rangez l'anneau dans le sac de transport fourni, dans un endroit sec et à l'abri de la chaleur.

MODE D'EMPLOI RL45B Neewer

製品概要

- R145B リングライトは、プラスチックシェルと高強度金属製のスタンドマウントアダプターを備えており、軽量でMarginながら始久性があります。 - 取り外可更能リモコンは操作が戦準で、ライトのオンオフリ取り替え、明るさ調整、色の変更などの機能を簡単に設定できます。また、モバイルAPPと2.4Gワイヤレスリモコンの制御もサポートしており、より便利に使用できます。 - バッケージはライトスタンド、電話ホルダー、ボールヘッドが含まれています。ライト本体のコールドシュにより、より多くのアクセサリーを取り付けることができます。

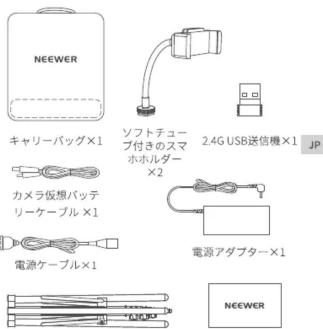

パッケージ内容

リモコン×1 リングライト ×1 Bluetoothリモコン ×1 ボールヘッド ×1

パッケージ内容

キャリーバッグ×1
ソフトチューブ付きのスマホホルダー 2.4G USB送信機×1
リバーシブルライトスタンド×1
ユーザーマニュアル×1

製品紹介

1. リングライト


Technical diagram of a ring light fixture with numbered components for identification

①コールドシュー ⑤ DC出力
⑨ リモコン充電エリア
②電源スイッチ ⑥電源入力
⑩ ライト固定ノブ
③USBポート ⑦ディフュ
⑪スタンド固定ノス
④2.4G USB送信機 ⑧インジケ
⑫スタンドマウント
※スイッチ：長押しするとライ
ン/オフになります。
短く押すとスタ
ードになります。
※インジケーター：電源が入る
ランプが点灯され、
信すると点滅になります。

製品紹介

2、リモコン

NEEWER ① ⑥ ⑦ ⑤ ② ③ ④

①※ノブ: 明るさ調整ノブ
②スイッチ：長押しするとライトがオン/オフになります。
短く押すとスタンバイモードになります。
③ CH ポタン: 短く押して 2.4G チャンネルを選択します。
④ M ボタン: 短く押すと CCT/FX モードが切り替わります。
⑤ ヨブ: CCT/FX モードと 2.4G 設定の調整
⑥ディスプレイ
⑦ USB Type-C 充電ポート

インストロール説明

1. ライトスタンドの組み立て

   ① ロックノブを反時計回りに回して緩め、脚を開きます。

② スタンドマウントアダプターをライトスタンド上部に置き、スタンド固定ノブをしっかりと締まるまで時計回りに回して締めます。

③ ライト固定ノブを反時計回り回して緩めて角度調整します。

④ リングライトを最適な角度に調整した後、ライト固定ノブを時計回りに回して締めます((ハンドルを引き出してから回転できます)

インストロール説明

1. スマホホルダーの取り付け

   ① スマホホルダーをコールドシューに取り付け、ノブを回して締めます。

2. ボールヘッドの取り付け

   ① ポールヘッドをコールドシューに取り付け、ノブを回して締めます。

② スマートフォンをスマホホルダーに置きます、USBケーブルで充電できます。

② 1/4 インチネジを介してカメラやその他のデバイスを取り付けます。

使用說明

1. リングライトに給電する

電源アダプターをリングライトの電源入力に接続します。

JP

2. リモコンに給電する
① USB Type-Cケーブルに接続します。画面に「[1]」が表示されているときは充電中です。

※ USB Type-Cケーブルは別売りです。

使用說明

②まずリングライトの電源を入れてから、リモコンを充電エリアに置くと充電できます。

1. Bluetooth リモコンの接続

   Bluetooth リモコンをオンにし、スマートフォンを使用して「Neewer-Shutter」を検出してペアリングします。

スマートフォンのカメラアプリを開きます。Bluetoothリモコンボタンをクリックすると写真を撮ることができます。
⚠ リモコンのインジケーターが点灯していない場合は、電池カバーが緩んでいないか確認するか、新しい電池に交換してください。

リモコン制御

1. リモコンの機能紹介

   リングライトをオンにします。
   リモコンがリングライトに取り付けられている場合、電源ボタンを押すと、ライトをスタンバイモードになります。（ライトの電源をオフにするには、ライト本体のスイッチをご利用ください）。リモコンとリングライトが離れている場合、「〇」ボタンを1秒間長押ししてライトのオン/オフを切り替えることができます；また、短く押すとライトをスタンバイモードに入ります。
   「※」ダイヤルを左に回すと明るさは1%ずつ減少し、右に回すと1%ずつ増加します。速く回すと10%単位で増減します。
   「い」ダイヤルを左に回すと色温度は 100K ずつ減少し、右に回すと 100K ずつ増加します。遠く回すと色温度を素早く調整できます。
   CHボタンを短く押してチャンネルを選択します。チャンネル値が点滅したら、「い」ボタンを回してチャンネルを変更し、CH ボタンを短く押して選択を確定します。

- 電源オン/オフとスタンバイ

- 明るさ調整

- 色温度调整

- チャンネル選択

リモコン制御

2.2色干一ド

- CCTモード
M ポタンを短く押すと、CCT モードに切り替わります。「い」ダイヤルを回して色温度 (2900K～7000K) を調整します。「※」ダイヤルを回して明るさ (0～100%) を調整します
- FXモード
M ボタンを短く押すと FX モードに切り替わります。「い」ダイヤルを回してさまざまなシーン効果を選択します。「※」ダイヤルを回して明るさ (0～100%)を調整します

シーンモード

イトニング

バラッチ

バッド

爆発

電気溶接

的温度点减

色温度

キャン

外温度

明るさ

ディスプレイ

花火

19

リモコン制御

1. リモコンとリングライトをペアリングする

ランプ本体がオンになったら、リモコンをランプ本体に置くと、自動的にペアリングされます。

ランプ本体とリモコンの両方がオンにしてもライトを制御できない場合は、リモコンを充電エリアに置き、リモコンの表示データがランプ本体と同期した後、再ベアリング完了します。

注: 工場出荷時に、リモコンとリングライトは同じチャンネルとグループに設定されています。

リングライトは、電源が入っている場合にのみワイヤレス信号を受信できます。

1. リモコンを使用してリングライトを制御する

①1個リングライトを制御する

リモコンをリングライトとペアリングすると、リモコンでラ

イトをワイヤレスに制御できます。

②複数のリングライトを制御する

- リモコンをリングライトとペアリングします(1個リモコンは1個

リングライトしかベアリングできません。

それらのリモコンを同じチャンネル（例：CH01）に設定します。

その中での1個リモコン

アプリ制御

1. モバイルAPP制御


携帯電話のBluetoothに接続し、「NEEWER」APPを使用して LED
ライトを制御できます。イソシケ
ニターツイドオの点滅が停止すると、Bluetooth 接続が成功したことを意味します。
① 下記のQRコードをスキャンして「NEEWER」アプリをダウンロードし、登録・ログインしてください。

Android

广力云智慧零售收银系统
Androidスマートフォンを使用するには位置情報をオンにする必要があります。
② 下記の QR コードをスキャンして、APP の操作説明を獲得できます。

アプリ制御

2.2.4G制御

この製品には2.4G USBワイヤレス送信機が装備されており、WIFIネットワークがない場合でもリングライトをワイヤレスで制御できます。

① リングライト背面のカードスロットから2.4G USB送信機を取り出します。

② 2.4G USB 送信機をコンピュータの USB インターフェースに差し込みます。
*本製品はUSB-Aインターフェイスを搭載しています。
③ 下記の QR コードをスキャンして、2.4G 制御の操作説明を獲得できます。

注意事项

1. 本製品を落としたり、ぶつけたりしないように注意してください。
2. 使用中にライトを直視しないでください。光る部分を見続けると、目が疲れて、目の健康を損なう場合があります。
3. 本製品を可燃物や爆発物の近くに置かないでください。
4. 雨や湿気の多い場所で使用しないでください
5. ご使用にならないときは、安全のため必ず電源を切ってください。
6. 長期間ご使用にならない場合は、換気の良い乾燥した環境、熱源や磁
7. 製品が冷えてから収納バッグに入れてください。そうしないとLEDが故
   障になる恐れがあります

製品仕様

製品モデル	RL45B
LED数	268個
入力電圧	DC 15V
最大出力	45W
最大爬坡	3300Lux/0.5m
深色評価数	CRI97+
明るさ調整	0%~100%(1%ずつ)
色温度調整	900K~7300K(100K単位)
チャンネル数	00-10
シーン数	12
剤御方法	APP、2,4Gリモコン
リモコンリウム空地駆動	3.7V
使用環境温度	-10℃~40℃
ランプ本体サイズ	440x645x30mm
ランプ本体重量	1.3kg
