716474 - Lecteur DVD portable Schwaiger - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lecteur DVD portable Schwaiger 716474 avec écran LCD de 7 pouces, résolution 800 x 480 pixels, compatible avec les formats DVD, CD, MP3, JPEG.
Autonomie de la batterie	Autonomie de 2 à 3 heures selon l'utilisation.
Connectivité	Ports USB et carte SD pour lecture de fichiers multimédia.
Utilisation	Idéal pour les voyages, facile à transporter, avec une fonction de lecture en boucle.
Maintenance	Nettoyage régulier de l'écran et des lentilles, éviter l'exposition à l'humidité.
Sécurité	Ne pas utiliser l'appareil dans des environnements humides ou à proximité de sources de chaleur.
Informations générales	Poids léger, design compact, livré avec un adaptateur secteur et un câble USB.

FOIRE AUX QUESTIONS - 716474 Schwaiger

Comment allumer le lecteur DVD portable Schwaiger 716474 ?

Pour allumer le lecteur, appuyez sur le bouton 'Power' situé sur le côté ou à l'arrière de l'appareil. Assurez-vous que la batterie est chargée ou que l'appareil est branché sur une source d'alimentation.

Pourquoi le lecteur ne lit pas le DVD ?

Vérifiez que le DVD n'est pas rayé ou sale. Nettoyez le disque avec un chiffon doux. Assurez-vous également que le format du DVD est compatible avec le lecteur (par exemple, DVD-R, DVD+R).

Comment ajuster le volume sur le Schwaiger 716474 ?

Utilisez les boutons de volume situés sur le côté du lecteur. Vous pouvez également ajuster le volume via les paramètres audio de l'appareil si disponible.

Comment charger le lecteur DVD portable ?

Connectez le câble d'alimentation fourni à la prise d'alimentation du lecteur et à une prise murale. Assurez-vous que le voyant de charge s'allume pour indiquer que l'appareil est en charge.

Que faire si l'écran reste noir ?

Vérifiez que le lecteur est bien allumé. Si l'écran reste noir, essayez de redémarrer l'appareil en le débranchant puis en le rebranchant. Si le problème persiste, contactez le service après-vente.

Comment connecter des écouteurs au lecteur ?

Insérez la prise des écouteurs dans la prise jack située sur le côté du lecteur. Assurez-vous que les écouteurs sont correctement branchés pour une bonne connexion audio.

Le lecteur se bloque souvent, que faire ?

Essayez de retirer le DVD et de redémarrer le lecteur. Si le problème persiste, vérifiez si une mise à jour du firmware est disponible ou réinitialisez les paramètres d'usine si nécessaire.

Comment utiliser la fonction de lecture en boucle ?

Accédez aux paramètres de lecture dans le menu principal et sélectionnez l'option 'Lecture en boucle'. Vous pouvez choisir de répéter un chapitre ou tout le disque.

MODE D'EMPLOI 716474 Schwaiger

Nous vous remercions d'avoir choisi notre lecteur de DVD portable. L'appareil est équipé d'une électronique de pointe. Grâce à sa conception compacte, son transport est un jeu d'enfant. Veuillez lire attentivement le manuel avant d'utiliser l'appareil et le conserver pour toute référence ultérieure.

Éléments compris dans l'emballage

• Lecteur de DVD
• Adaptateur pour allume-oqare
• Télécommande et batterie
• Mode d'emploi
• Cable audio/video
• Adaptateur secteur

Unité principale

DC In (9-12 V) DC Out AV Out Prise pour écouteurs PortUSB Fente pour carte SD Interrupteur d'alimentation

Interrupteur d'alimentation DC In 9-12 V AV In Prise pour écouteurs Commande de volume

Branchement de l'alimentation électrique :

1. Branchez une extrémité de l'adaptateur secteur ou de l'adaptateur allume-cigare dans la prise DC IN sur le côté du lecteur.

2. Branchez une extrémité de l'adaptateur secteur ou de l'adaptateur allume-cigare dans

1. Branchez l'autre extrémité de l'adaptateur dans une prise de courant ou une prise de courant de voiture.

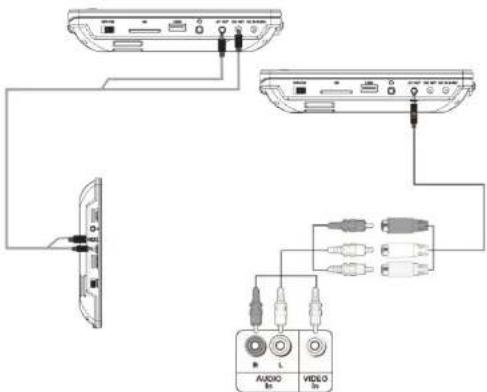

SE CONNECTER À UN ÉCRAN

Vous pouvez connecter votre lecteur de DVD à un téléviseur ou à un moniteur via la prise "AV Out" pour regarder vos DVD sur le téléviseur ou le moniteur.

Branchez la fiche noire du câble AV fourni dans la prise "AV Out" de votre lecteur de DVD, et connectez l'autre extrémité du câble aux raccords d'un câble RCA (non fourni). Veillez à ce que les couleurs des connecteurs correspondent.

Branchez l'autre extrémité du câble RCA dans les prises AV de votre téléviseur ou moniteur. Les couleurs des fiches doivent correspondre à celles des prises. Vous devrez peut-être sélectionner la bonne entrée sur votre téléviseur ou votre moniteur.

Unité principale

MODE Permit de sélectionner la source d'entrés
MENU Appuyez	une fois sur cette touche pour ouvrir le menu principal du DVD. Cette option ne fonctionne que si le DVD dispose d'un menu principal.
TITLE (Morceau)	Affiche des informations sur les morceaux du DVD.
SETUP (Configuration)	Appuyez sur ce bouton pour entrer dans le menu de configuration ou pour en sortir.
AUDIO Permet	de sélectionner la langue audio du DVD. Cette option ne fonctionne qui si le DVD comporto plusieurs langues audio.
SUBTITLE (Sous-titre)	Appuyez sur ce bouton pour activer ou désactiver les sous-titres ou pour sélectionner la langue des sous-titres. Cette option ne fonctionne que si le DVD est sous-titré.
Pavé numérique	Permet de sélectionner un chapitre, un morceau ou une piste musicale.
REPEAT (Répéter)	Utilisez ce bouton pour répéter le morceau ou le chapitre en cours ou pour tout répéter.
I◄◄	En mode Menu, appuyez sur ce bouton pour déplacer le curseur vers le haut dans une liste ou un menu. En mode Lecture, il vous permet de revenir au morceau, au chapitre ou à la piste précédente.
►►I	En mode Menu, appuyez sur ce bouton pour déplacer le curseur vers le bas dans une liste ou un menu. En mode Lecture, il vous permet de passer au morceau, au chapitre ou à la piste suivante.
◄◄	En mode Menu, appuyez sur ce bouton pour déplacer le curseur vers la gauche. En mode Lecture, il est utilisé pour faire reculer la lecture.
►►	En mode Menu, appuyez sur ce bouton pour déplacer le curseur vers la droite. En mode Lecture, il est utilisé pour faire avancer rapidement la lecture.
ENTER En mode	Menu, appuyez sur ce bouton pour confirmer une sélection.
OSD (Affichage à l'écran)	Appuyez sur ce bouton pour afficher des informations sur le disque, telles que le morceau, le numéro de chapitre, le numéro de piste et l'heure.
A-B Permet de répéter une section spécifique du point A au point B ; une nouvelle pression annule le lecture répétes.
►II	Appuyez sur ce bouton pour lancer la lecture. Appuyez à nouveau pour mettre la lecture on païse.
■	Arrêté la lecture du disque.
ZOOM Appuyez sur ce bouton pour agrandir l'image affichée.
VOL-/VOL+/MUTE	(Volume-/Volume+/Muet)Permet d'ajuster le volume.

FONCTIONNEMENT DE BASE

Lecture d'un DVD ou d'un CD

1. Assurez-vous que votre lecteur est connecté à une alimentation électrique.
2. Faites glisser l'interrupteur d'alimentation sur la position ON.
3. Appuyez sur le bouton OPEN pour ouvrir le plateau à disque.
4. Insérez un disque avec la face Imprimée vers le haut et fermez le plateau. La lecture du disque démarre automatiquement.

NOTE :

La plupart des DVD, ainsi que votre lecteur de DVD, ont des codes régionaux pour empêcher la distribution illégale de DVD.

Vous ne pouvez lire que les DVD avec le code régional 2 ou ALL. Le code régional d'un DVD est imprimé sur le DVD lui-même ou sur l'emballage du DVD.

Utilisation du menu de configuration

Votre lecteur dispose d'un menu de configuration ("Setup") qui vous permet de personnaliser les paramètres.

Utilisation du menu de configuration :

1. Appuyez sur SETUP. La page principale du menu de configuration s'affiche avec l'option "General Setup" (Configuration générale) en surbrillance.

1. Appuyez sur 🏠 ➕ sélectionner l'option de menu souhaitée, puis appuyez sur ENTER.
2. Appuyez sur ▲ ou ▼ pour sélectionner une option.
3. Appuyez sur ◀◀◀ ou ▶▶▶ pour modifier le paramètre, puis sur ENTER pour confirmer.
4. Répétez les étapes 2 à 4 pour modifier les réglages d'autres options de menu.
5. Appuyez sur SETUP pour quitter le menu,

Option Sous-options

General Setup (Configuration générale)	TV-Display (Affichage TV) : Sélection du rapport d'aspect. Vous pouvez choisir parmi :Normal/PS : sélectionnez cette option si le lecteur est connecté à un ancien type de téléviseur (format 4:3). Les images de format écran large sont affichées à l'écran, mais certaines parties sont automatiquement coupées.Normal/LB : sélectionnez cette option si le lecteur est connecté à un ancien type de téléviseur (format 4:3). Les images de format écran large sont affichées avec une bande noire en haut et on bas de l'écran.Wide (Largo) : affiche la vidéo en plein écran lorsque le lecteur est connecté à un téléviseur à écran large (format 16:9).Angle Mark (Symbole Angle) : Lorsque cette option est activée et que le DVD que vous regardez dispose de plusieurs angles de vision, l'idène s'affiche dans les scènes à angles multiples.OSD Language (Langue de l'écran) : sélection de la langue du menu de configuration. Vous pouvez choisir entre : anglais, français, allemand ou italien.Screen Saver (Economiser d'écran) : lorsque cette option est activée, votre lecteur affichera un écran de veille après avoir affiché la même image à l'écran pendant plus de cinq minutes.
Video Setup (Configuration de la vidéo)	TV Type (Type de téléviseur) : permet de sélectionner le type de téléviseur. Vous pouvez choisir entre PAL (courant en Europe) ou NTSC (courant aux États-Unis). Le réglage par défaut est NTSC.Panel Quality (Qualité d'affichage) : vous pouvez régler les éléments suivants :Brightness (Luminosité) : augmentez la luminosité pour éclairer les zones de l'image qui sont trop sombres, ou diminuez-la pour assombrir les zones qui sont trop claircs.Contrast (Contraste) : l'augmentation du niveau de contraste permet d'ajustor les zones blanches de l'image, la diminution du niveau de contraste permet d'ajustor les zones sombres.Hue (Couleur) : augmentez le niveau de couleur pour ajouter plus de vert aux tons de peau et diminuez-le pour y ajouter plus de violet.Saturation : permet d'ajustor le niveau de saturation de la couleur.
Preference Setup (Réglages personnels)	Audio : permet de sélectionner la langue audio. Si la langue que vous avez sélectionnée n'est pas enregistrés sur le DVD, votre locctour lira la langue audio par défaut.Subtitle (Sous-litre) : permet de sélectionner la langue des sous-titres. Si la langue que vous avez sélectionnée n'est pas enregistrée sur le DVD, votre lecteur affichera la langue de sous-litre par défaut.Disc Menu (Menu DVD) : permet de sélectionner la langue du menu du DVD. Si la langue que vous avez sélectionnée n'est pas enregistrée sur le DVD, votre lecteur affichera la langue de menu par défaut.Parentel : Blaque le lecture des DVD en fonction des classifications.Sélectionnez cette option pour définir le niveau do contrôle parental. Les options disponibles sont les suivantes : KID SAFE (convient pour les enfants), G, PG, PG 13, PGR, R, Nc17 et ADULT (adulte). Le paramètre par défaut est ADULT. Le mot de passe est "8888".Standard : permet de réinitialiser tous les paramètres, à l'exception du mot de passe et du contrôle parental, en rétablissant les paramètres d'usine.

Spécifications

Disques compatibles	DVD/VC/D/CD/NP3
Standard de codage	PAI/NTSC
Taille de l'écran	1D pouces
Réponse en fréquence	20 Hz à 20 kHz
Sortie vidéo	1 V55/75 Ohm, asymétrique
Sortie audio	1,4 Vrms/10 kOhm
Rapport signal audio/bruit	Mieux que 80 dB
Gamme dynamique	Mieux que 85 dB
USB	supporte l'USB 2.0
Laser	Laser à semi-conducteur, longueur d'onde : 650 nm/795 nm
Alimentation électrique	CC 9 - 12 V
Consommation d'énergie	< 9.0 W
Alimentation par batterie	7.4 V === 2500 mAh batterie lithium-ion (rechargeable)
Autonomie de la batterie	max. 4 heures
Température de fonctionnement	0-10 °C
Poids	0,97 kg
Dimensions (L x H x P)	(unit2 principais) 252x179x34mm, (écran) 252x179x25mm
Type de pile :	CR2025 Pile au lithium

i ATTENTION!

1. La température normale de fonctionnement est de 0 °C à 40 °C ;
2. Débranchez toujours l'adaptateur secteur de la prise de courant si vous ne l'utilisez pas ;
3. Un certain échauffement pendant le fonctionnement est normal. Cependant, évitez les longues périodes de lecture sans surveillance ;
4. Évitez les collisions avec d'autres objets et tenez l'appareil éloigné de toute source de chaleur ou de tout endroit humide.

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Usez attentivement ces instructions.
2. Conservez ces instructions dans un endroit sûr.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cette machine à proximité d'eau.
6. Nettoyez le boîtier avec un chiffon sec uniquement.
7. N'obstruez pas les fentes d'aération. Installez l'appareil conformément aux instructions du fabricant.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur telle qu'un radiateur, une sortie d'air chaud, un poêle ou tout autre appareil (y compris les amplificateurs) produisant de la chaleur.
9. N'essayez jamais de contourer le dispositif de sécurité assurant la protection contre l'inversion de polante ou la broche de mise à la terre. La broche plus large assure votre sécurité. Si la fiche fournie ne s'adapte pas à votre prise de courant, consultez un électricien pour remplacer la prise absolète.
10. Assuroz-vous que personne ne peut marcher sur le cardon d'alimentation et qu'il n'est pas pincé, en particulier près des fiches, des prises de courant ou de la prise de l'appareil.
11. N'utilisez que les supports et accessoires expressément recommandés par le fabricant.
12. Débranchez l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant une langue période.
13. Confiez toutes les réparations à du personnel qualifié. Une intervention de maintenance/réparation est nécessaires lorsque l'appareil a été endommagé de quelque manière que ce soit, par exemple lorsque le cordon d'alimentation ou la fiche est endommagé, lorsqu'un liquide a été renversé ou que des objets sont tombés dans l'appareil, lorsque l'appareil a été exposé à la pluie ou à l'humidité, lorsqu'il ne fonctionne pas correctement ou qu'il est tombé.
14. Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie, à l'humidité, aux gouttes d'eau ou aux éclaboussures, et ne placez pas d'objets remplis de liquide, tels que des vases à fleurs, sur l'appareil.
15. La fiche d'alimentation est le dispositif de déconnexion. La prise de courant doit être facilement accessible pour pouvoir débrancher l'appareil rapidement en cas de besoin.

Le symbole de l'éclair avec une flèche à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier de l'appareil qui peut être d'une magnitude suffisante pour constituer un risque de choc électrique.

Le point d'exclamation à l'intérieur d'un triangle équilatéral a pour but d'avertir l'utilisateur de la présence d'importantes instructions d'utilisation ou d'entretien/maintenance concernant cet appareil.

AVERTISSEMENT :

Pour réduire le risque d'incendie ou de choc électrique, n'exposez pas ce produit à la pluie ou à l'humidité.

Consignes de sécurité pour les batteries

• Les piles ne doivent pas être manipulées par des enfants. Les enfants risquent de mettre des piles dans leur bouche et de les avalier. En cas d'ingestion d'une pile, consultez un médecin immédiatement.
• Ne jetez pas les piles au feu. N'exposez pas les piles à des températures élevées.
• Risque d'explosion ! Ne rechargez pas les piles.
• Ne pas ouvrir ni court-circuiter les piles.
• L'acde de batterie qui fuit d'une batterie peut causer une irritation de la peau. En cas de contact avec la peau, rincez abondamment à l'eau. En cas de contact avec les yeux, rincez abondamment à l'eau, ne frotbez pas et consultez immédiatement un médecin.

Dépannage

PROBLÈME	SOLUTION
Pas de son ou son déformé	Vérifiez que l'appareil est correctement branché. Assunoz-vous que tous les câbles sont d'oin branchés dans les prises appropriées.
Impossible de faire avancer rapidement un film	Vous ne pouvez pas avancer rapidement dans le génétique de début et les avertissements qui apparaissent au début des films parce que le disque est programmé pour empêcher cela.
Le symbole ∅ apparaît à l'écran.	La fonction ne peut être activée ou l'action ne peut être exécutée, car :1. Le logiciel du disque empêche l'exécution.2. Le logiciel du disque ne prend pas en charge cette fonction (par exemple, l'angle de vision).3. Cette fonction n'est pas disponible actuellement.4. Vous avez demandé un morceau ou un numéro de chapitre hors gamme.
L'image est déformée.	Le disque peut être endommagé. Essayez un autre disque. Lors d'une avance qu'un det retour rapide, une certaine distorsion de l'image est normale.
Impossible d'avancer ou de reculer rapidement	Certains disques comportent des sections qui empêchent de scanner rapidement ou de sauter des chapitres. Par exemple, vous ne pouvez pas sauter les avertissements et le générique du début d'un film. Cette partie du film est souvent programmée pour que cela ne soit pas possible.

Élimination

Les appareils électriques et électroniques, ainsi que les piles ne doivent pas être fetés avec les déchets ménagers. Le consommateur est légalement tenu de remettre les appareils électriques et électroniques ainsi que les piles à la fin de leur vie utile aux points de collecte publics installés dans ce but ou au point de vente. Les aspects détaillés en sont réglementés par le droit applicable de chaque pays. Le symbole sur le produit, le mode d'emploi ou l'emballage reportent expressément cette disposition.

Ne pas jeter les piles et accus avec les déchets ménagers!

En tant que consommateur, vous êtes légalement tenu de porter les piles et accus, qu'ils contiennent des polluants* ou non, à un centre de collecte de votre commune/ quartier ou du commerce, de sorte qu'ils puissent être éliminés dans le respect de l'environnement.

*marqués par: Cd = cadmium, Hg = mercure, Pb = plamb

Veuillez déposer le produit complet (avec la batterie intégrée) et uniquement dans un état de déchargement complet, à votre point de collecte.

Exclusion de responsabilité

Schwalger GmbH décline toute responsabilité ou garantic pour des dommages résultant d'une installation ou d'un assemblage incorrect, d'une utilisation incorrecte du produit ou du non-respect des instructions de sécurité.

Informations du fabricant

Chers clients, pour toute demande de conseil technique que votre revendeur n'a pas été en mesure de vous dispenser, contactez notre service d'assistance technique.

CE

Utilisation de batteries rechargeables

L'appareil utilise une batterie Li-ion longue durée pour l'alimentation électrique portable. La batterie n'a pas d'effet de mémoire et peut donc être rechargée en toute sécurité, que la batterie soit entièrement ou partiellement déchargée. Il suffit de ne pas recharger plus de 6 heures à chaque fois. Une batterie entièrement chargée a une autonomie de 4 heures maximum.

Précautions liées à la recharge de la batterie

CONSEIL :

Il est recommandé de recharger l'appareil lorsqu'il est éteint ou inactif afin qu'il puisse se recharger plus rapidement.
L'appareil peut également être chargé pendant son utilisation. Cet appareil peut être chargé tout en se déchargeant.

Utilisation et entretien des batteries rechargeables

1. La température de fonctionnement normale est de : 0 °C \~ 40 °C ;
2. Débranchez toujours l'alimentation AC/DC de l'appareil lorsqu'il n'est pas utilisé.
3. Pendant le fonctionnement, l'appareil peut chauffer, ce qui est normal, mais évitez de le laisser fonctionner longtemps et sans surveillance.
4. Évitez que l'appareil ne heurte des objets et ne le placez pas à proximité de sources de chaleur ou dans des endroits humides.

ATTENTION :

Il y a un risque d'explosion si la batterie est mal remplacée. Ne la remplacez que par le même type ou un type équivalent.

Retrait de la batterie usagée

Avant de mettre l'unité principale DVD au rebut, veuillez retirer la batterie lithium-ion en suivant les étapes suivantes :

a. Dévissez les vis du couvercle inférieur à l'aide d'un tournevis pour ouvrir le boîtier.
b. Dévissez les vis de la carte principale à l'aide du tournevis pour libérer le circuit imprimé, vous verrez alors la batterie.
c. Retirez la batterie du circuit imprimé et éliminez-la de manière appropriée.

OPMERKINGEN OVER DE ACCU

INGEBOUWDE OPLAADBARE LITHIUM-ION BATTERIJ
