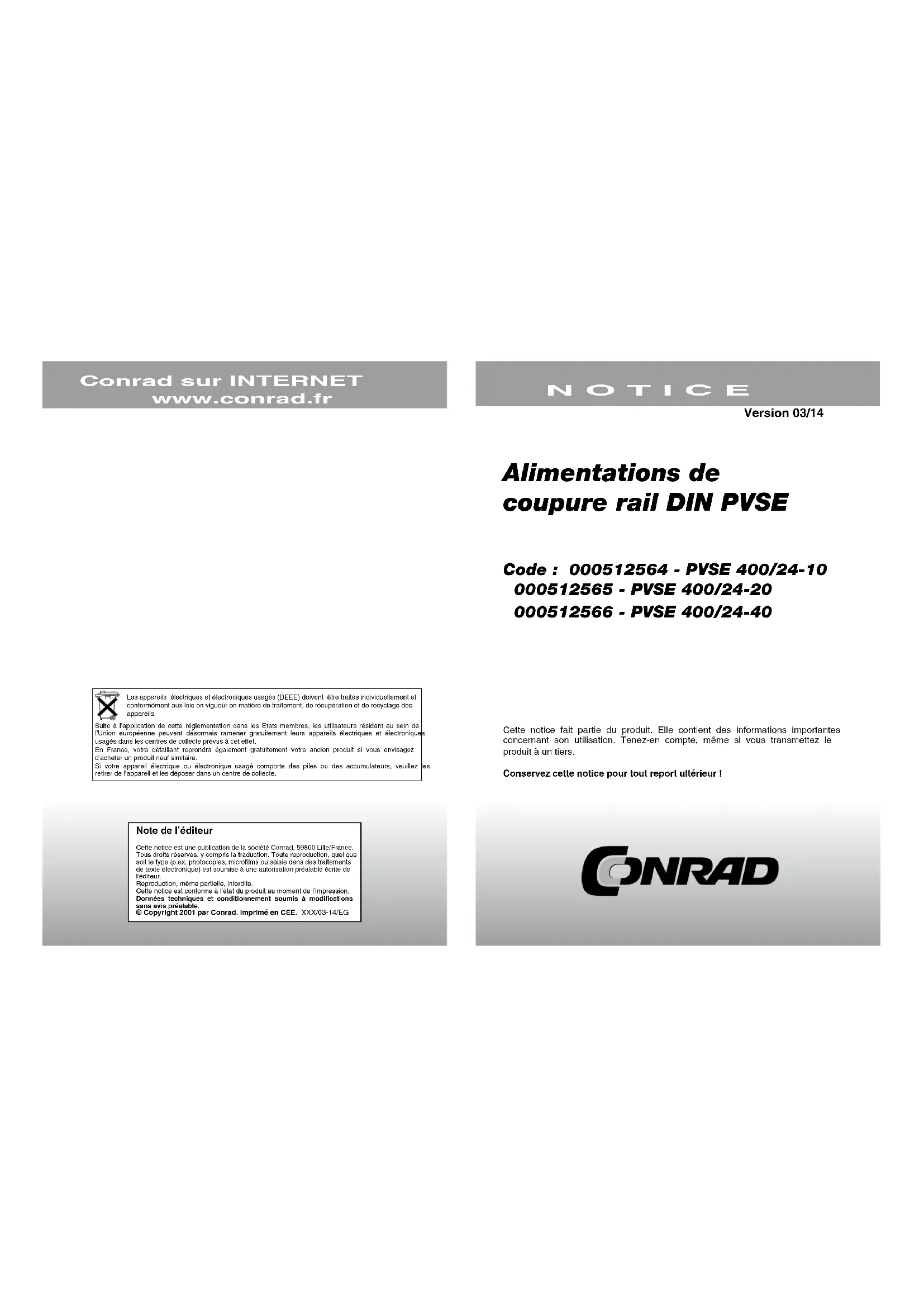

MODE D'EMPLOI PVSE 400/24-20 Block

Conrad sur INTERNET www.conrad.fr

NOTICE

Version 03/14

Alimentations de coupure rail DIN PVSE

Code : 000512564 - PVSE 400/24-10 000512565 - PVSE 400/24-20 000512566 - PVSE 400/24-40

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les Etats membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite. Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/03-14/EG

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

	PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40
	Disjoncteur moteur Valeur de réglage 1,6A Plage de réglage 1,6 - 2,5 A	Disjoncteur moteur Valeur de réglage 2,5A Plage de réglage 2,5 - 4,0 A	Disjoncteur moteur Valeur de réglage 3,2A Plage de réglage 2,5 - 4,0 A
Courant de fuite Typ. 1 mA
Compensation en cas de coupure de courant	Typ. 10 ms (avec une tension nominale de 3 x 400 Vac)
Protection contre les surtensions	Par varistance dans le circuit primaire
Branchements : système multiconnecteurs WAGO	WAGO série 231, max. 2,5 mm ^2
Sortie
Tension nominale de sortie 24	Vdc ± 1 % (SELV)
Plage de tension de sortie 22	8 – 28,8 Vdc
Intensité nominale de sortie à 24 Vdc	10 Adc 20 Adc 40 Adc
Power Boost 100 % jusqu'à 4 sec.50 % jusqu'à 8 sec.			50 % jusqu'à 4 sec.25 % jusqu'à 8 sec.
Top Boost 70 Adc 80 Adc 100 Adc
Limite d'intensité Typ. 1,1 x Inom
Efficacité typ. 91,7 % typ. 92 %	typ. 93,1 %
Puissance dissipée max.(fonctionnement à vide /charge nominale)	7,8 / 19,92 W	8,3 / 38,4 W	7,0 / 66,2 W
Ondulation résiduelle	<150 mVpp
Branchement en parallèle	Oui, pour augmenter la puissance
Branchements : système multiconnecteurs WAGO	Série 231 max. 2,5 mm ^2		Série 831 max. 10,0 mm ^2
Signalisation
LED Power Good (DC OK)	Uout > 20,4 Vdc: la LED s'allume en vert, la LED rouge est éteinte
Power Good (DC OK), sans potentiel	Contact de relais en option, type : inverseur 60 Vdc/3 Adc
Branchements : système multiconnecteurs WAGO (en option)	Série 733 max. 0,5 mm ^2
Données mécaniques
Fixation	Rail de montage (deux possibilités de montage) ou vissage direct
Dimensions l x H x P (hors connecteur)	57 x 127 x 179 mm	77 x 127 x 179 mm	128 x 127 x 205 mm
Poids	1,0 kg	1,3 kg	2,5 kg
Numéros de commande
Standard PVSE 400/24-10	PVSE		PVSE 400/24-40
Avec signalisation PowerGood, sans potentiel	PVSE 400/24-10A		PVSE 400/24-40A
Avec limitation du courant de démarrage active	PVSE 400/24-10B		PVSE 400/24-40B
Avec signalisation PowerGood, sans potentiel et limitation du courant de démarrage active	PVSE 400/24-10Z		PVSE 400/24-40Z

* Avec une tension d'entrée DC, un fusible DC adapté est indispensable.

Installation

Mesures de sécurité avant l'installation

Protégez le mécanisme de fonctionnement d'une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d'isolation modifiée, notamment lors du transport et de la manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l'appareil de l'alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l'appareil et sur la plaque d'identification.

Installation

Lors de l'installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines ; il répond aux exigences de la directive sur les basses tensions (73/23/CEE). Afin de garantir une convection suffisante, veuillez laisser un écart de 10 mm avec les éléments proches. En cas d'installation dans des machines, l'utilisation normale est interdite jusqu'à ce qu'il soit établi que la machine est conforme à la directive sur les machines (89/392/CEE). Respectez la norme EN60204. La conformité à la directive CEM (89/336/CEE) doit être vérifiée avant l'utilisation. Le fabricant de l'installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.

Branchement

Afin d'éviter la confusion avec d'autres branchements, utilisez exclusivement le connecteur fourni.

7 Trip Boost Incm = +0.6A Puisance Limitation du courant effective 8 Relais actif (contact 2-3 fermé) lorsque Uout>typ. 20,4 Vdc 12 3 4 5 6 7 8 Suprénale

ligne PE L1 L2 L3 3 1 b a 4 Charge + - 8 Uout - + 5 Rail DIN 35 mm 6 a b

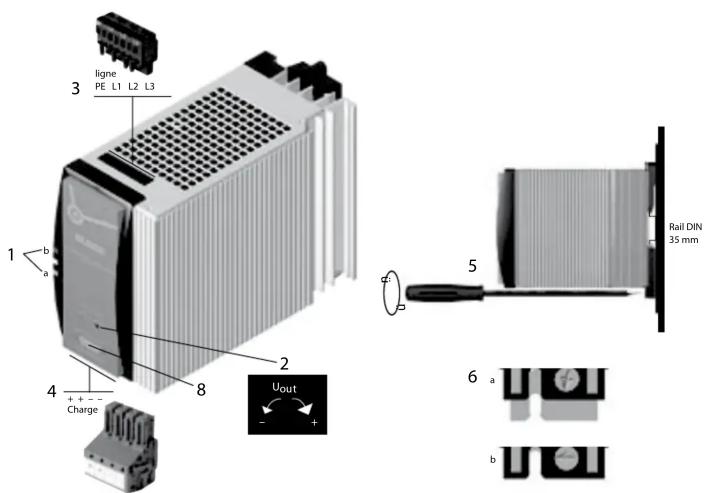

Modèle représenté : PVSE 400/24-10

1) LED : La LED verte (a) s'allume dès que la tension de sortie est supérieure à 20,4 Vdc. La LED rouge (b) s'allume dès que la tension de sortie est inférieure à 20,4 Vdc.
2) Tension de sortie : Elle peut être modifiée à l'aide d'un tournevis : tournez dans le sens des aiguilles d'une montre pour augmenter la tension, dans le sens inverse pour la diminuer.
3) Entrée (connecteur noir)
4) Sortie (connecteur bleu)
5) 6) Montage : Placez le PVSE avec la came de fermeture (6a) ouverte à angle droit sur le rail DIN 35 mm. Fermez la fixation à l'aide d'un tournevis (dans le sens des aiguilles d'une montre (6b)).

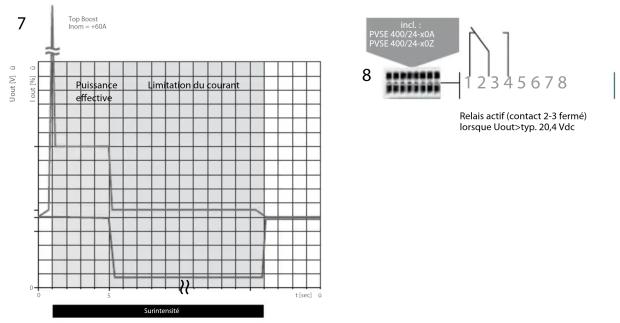

7) Comportement en cas de surintensité : Real Power Boost et Top Boost.
8) Sortie Power Good (disponible uniquement sur les versions PVSE-400/24-x0A et PVSE-400/24-x0Z). Le capuchon de protection, destiné à éviter les décharges statiques, ne peut être enlevé que si les mesures de protection ESD sont respectées.

Caractéristiques techniques

	PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40
	Alimentation de coupure électrique encastrable à trois phases, à cadence primaire, pour montage sur rails DIN 35 mm
Normes
Sécurité EN 60950, UL 60950, UL 508
CEM EN 61204-3 (normes génériques)
Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)
Autorisations
UL UL/CSA 60950
UL	UL508 / CSA22.2 N°107.1 3ème éd.
Environnement
Température de fonctionnement	-10°C ... +70°C derating, 3%/K>+50°C		-10°C ... +55°C derating, 5%/K>+45°CDerating 400 Vac ... 500Vac, 0,5 Adc/10 Vac >440 Vac
Température de stockage	-25°C ... +85°C
Refroidissement	Auto-refroidissement par convection naturelle due à l'installation verticale
Humidité de l'air autorisée	30 à 85% d'humidité relative, sans condensation
Sécurité et protection
Tension de contrôle	4,2 kVdc
Construction	blindé, pour insertion dans des armoires électriques
Type de protection	IP20 (selon EN 60529)
Classe de protection	Préparé pour les appareils et installations de la classe de protection I
Câbles de raccordement	Câbles en cuivre de 60°C min. ou 60/75°C
Installation	Installation dans les environnements avec degré de pollution 2
Tension de retour	Max. 35 Vdc
Entrée
Tension nominale d'entrée	3 x 400 – 500 Vac
Plage de tension d'entrée	340 – 550 Vac (480 – 780 Vdc)
Plage de fréquence nominale	50 Hz – 60 Hz
Intensité nominale d'entrée à 340 Vac	0,6 Aac (24 Vdc/10 Adc)	1,0 Aac (24 Vdc/20 Adc)	2,0 Aac (24 Vdc/40 Adc)
Courant de démarrage (froid)	<30 Ap
Limitation active du courant de démarrage (en option)	Typ. comme intensité nominale d'entrée
Fusible d'entrée interne	3 x 1,6 AT	3 x 2,5 AT	3 x 3,2 AT
Protection externe (conforme UL)	Non indispensable
Protection externe recommandée*	3 x disjoncteur 6A, 10A ou 16A, caractéristique B,C
