AoC Loom XLRm - Câble audio Palmer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur audio sur câble Cat
Marque	Palmer
Modèle	AoC Loom XLRm
Catégorie	Câble audio
Nombre de canaux	4 (symétriques)
Connecteur d'entrée	RJ45 (ethernet)
Connecteur de sortie	4 x XLR mâle 3 broches
Longueur du câble	0,5 m
Matériau du boîtier	Aluminium et acier
Dimensions (L x P x H)	128 x 140 x 50 mm
Poids	0,38 kg
Alimentation	Alimentation fantôme (48 V) via XLR
Tension d'entrée maximale	+32 dBu (< 1 % THD à 1 kHz)
Réponse en fréquence	0 Hz – 20 kHz
THD+N	< 0,0005 % (1 kHz, +4 dBu, gain unitaire)
Température ambiante	-20 à 70 °C
Humidité atmosphérique	< 80 %, sans condensation
Usage prévu	Studio, diffusion, sonorisation professionnelle
Norme de câble	Cat5e ou supérieur, blindé, connecteurs etherCON
Affectation RJ45	AES72 type 5E (symétrique, point chaud = +)
Garantie constructeur	Consultez le site Adam Hall

FOIRE AUX QUESTIONS - AoC Loom XLRm Palmer

Quels types de signaux puis-je transmettre avec ce câble ?

Le Palmer AoC Loom XLRm peut transmettre jusqu'à quatre canaux symétriques analogiques ou jusqu'à huit canaux AES3 numériques sur un seul câble Cat blindé.

Quelle est la distance maximale de transmission ?

La distance dépend de la qualité du câble Cat. En général, on peut atteindre jusqu'à 100 mètres avec un câble Cat5e ou supérieur sans perte significative.

Ce produit nécessite-t-il une alimentation externe ?

Non, il est alimenté par la source audio via l'alimentation fantôme 48 V standard des consoles et préamplis. Aucune pile ou adaptateur secteur n'est requis.

Puis-je utiliser ce câble avec un appareil non-Palmer ?

Oui, à condition que l'autre appareil respecte le brochage AES72 type 5E et soit équipé d'une interface AoC ou compatible etherCON.

Comment identifier le canal de chaque connecteur XLR ?

Chaque canal est codé par couleur : Canal 1 = rouge, Canal 2 = vert, Canal 3 = bleu, Canal 4 = blanc. Reportez-vous au tableau de brochage RJ45 pour le câblage détaillé.

Ce câble est-il compatible avec le format numérique AES3 ?

Oui, il supporte la transmission AES3 (jusqu'à 8 canaux) en utilisant le câblage symétrique et l'affectation AES72 type 5E.

Le blindage est-il connecté ?

Oui, les blindages des connecteurs XLR sont reliés au blindage du câble Cat via le connecteur et l'embase etherCON, assurant une bonne protection contre les interférences.

Comment nettoyer et entretenir ce câble ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est la garantie de ce produit ?

La garantie constructeur est assurée par Adam Hall GmbH. Consultez le site adamhall.com pour les conditions détaillées et la procédure de réclamation.

Puis-je utiliser ce câble en extérieur ?

Il est conçu pour une utilisation en intérieur sec. Évitez l'exposition à l'humidité, à la pluie ou à des températures hors de la plage -20 à 70 °C.

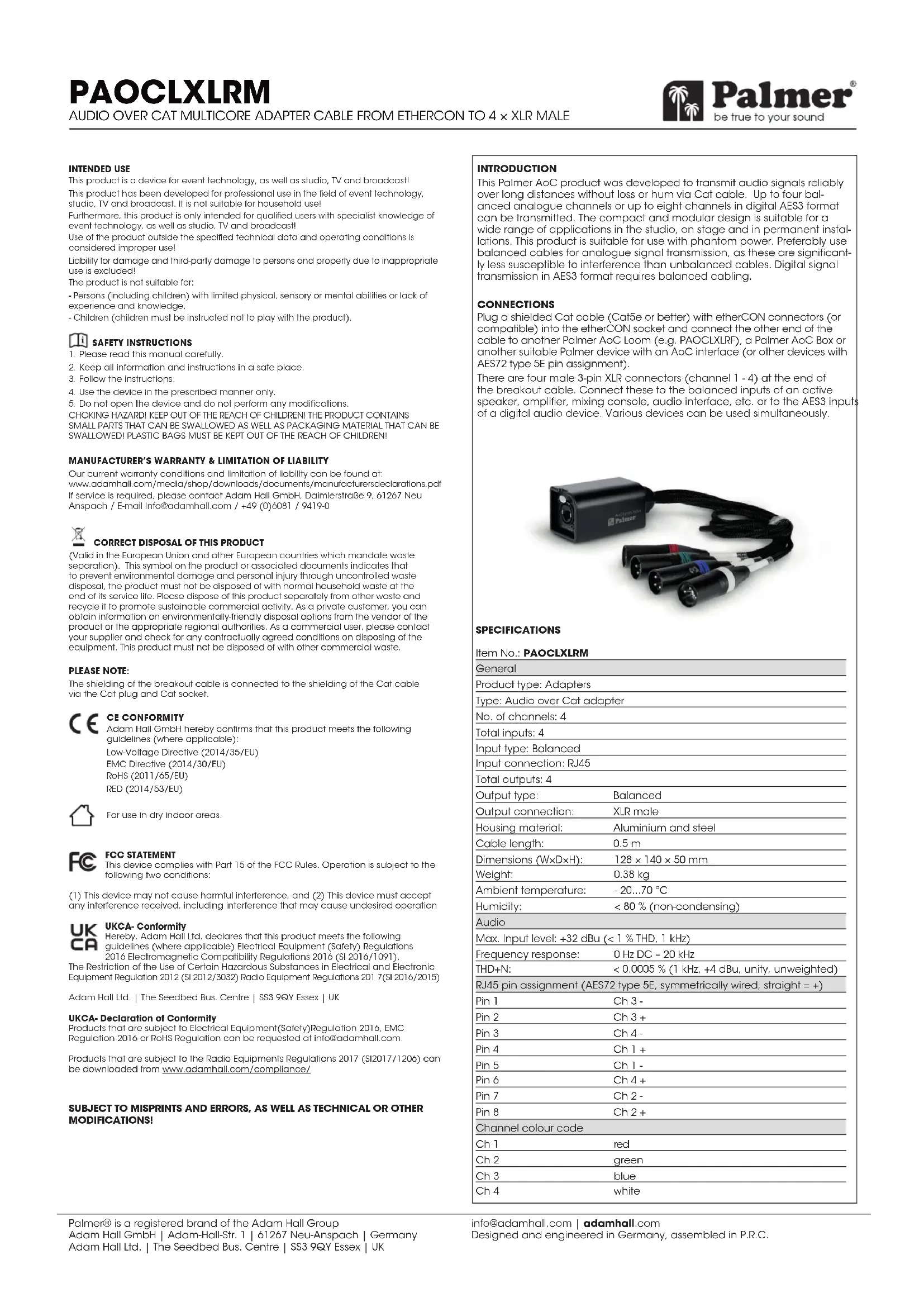

MODE D'EMPLOI AoC Loom XLRm Palmer

Ce produit est un appareil destiné à la technique de sonorisation, aux applications de studio, de télévision et de diffusion.

Il a été conçu pour un usage professionnel dans les domaines susmentionnés et ne convient pas à une utilisation domestique.

De plus, ce produit est uniquement destiné aux utilisateurs qualifiés possédant des connaissances spécialisées en technique de sonorisation, mais aussi sur les applications de studio, de télévision et de diffusion.

L'utilisation du produit en dehors des données techniques et des conditions de fonctionnement spécifiées est considérée comme une exploitation inappropriée.

Toute responsabilité relative aux dommages et aux dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit n'est pas adapté

- aux personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou Intellectuelles limitées ou un manque d'expérience et de connaissances ;

- aux enfants (les enfants doivent recevoir l'ordre de ne pas jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Veuillez lire attentivement ce manuel.

2. Conservez tous les documents d'information et manuels en lieu sûr.

3. Suivez les instructions.

4. Utilisez uniquement cet appareil conformément à l'usage prévu.

5. N'ouvrez pas l'apparell et n'y apportez pas de modifications.

RISQUE D'ÉTOUFFEMENT I TENIR HORS DE PORTÉE DES ENFANTS I CE PRODUIT CONTIENT DE PETITES PIÈCES ET DES MATÉRIAUX D'EMBALLAGE POUVANT ÊTRE AVALÉSI LES SACHETS EN PLASTIQUE DOIVENT ÊTRE CONSERVÉS HORS DE LA PORTÉE DES ENFANTS I

GARANTIE DU FABRICANT ET LIMITATION DE RESPONSABILITÉ

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf

En cas de service après-vente, veuillez vous adresser à Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(Applicable au sein de l'Union européenne et d'autres pays européens pratiquant le tri sélectif) La présence de ce symbole sur le produit ou sa documentation indique qu'en fin de vie, l'appareil ne doit pas être éliminé avec les autres déchets domestiques afin d'éviter toute atteinte à l'environnement et à la santé humaine résultant d'une élimination incontrôlée des déchets. Veuillez éliminer ce produit séparément des autres déchets et veller à son recyclage pour la promotion des circuits économiques durables. En tant que particulier, vous pouvez obtenir des informations sur les possibilités d'élimination respectueuse de l'environnement auprès du vendeur du produit ou des autorités régionales compétentes. Si vous êtes un utilisateur professionnel, veuillez contacter votre fournisseur et vérifier les éventuelles clauses du contrat concernant l'élimination de l'appareil. Ce produit ne doit pas être éliminé avec les autres déchets issus d'activités professionnelles.

REMARQUE!

Les blindages de l'épanoui sont reliés au blindage du câble Cat via le connecteur Cat et l'embase Cat.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :

Directive basse tension (2014/35/UE)

Pour une utilisation en intérieur sec.

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !

INTRODUCTION

Ce produit Palmer AoC a été conçu pour transporter en toute fiabilité des signaux audio sur de longues distances sur un câble réseau de type Cat, sans perte ni parasites. Il est possible de transmettre jusqu'à quatre canaux symétriques en analogique ou jusqu'à huit canaux au format numérique AES3. Sa conception compacte et modulaire convient à une grande variété d'applications en studio, sur scène et pour les installations fixes. Ce produit est adapté à l'utilisation d'une alimentation fantôme. Pour la transmission de signaux analogiques, utilisez de préférence des câbles symétriques, car ils sont nettement moins sensibles aux interférences que les câbles asymétriques. La transmission de signaux numériques au format AES3 nécessite un câblage symétrique.

RACCORDEMENTS

Branchez un câble Cat blindé (Cat5e ou mieux) muni de connecteurs etherCON (ou compatibles) dans l'embase etherCON et connectez l'autre extrémité du câble à un autre épanoui Palmer AoC (par exemple, PAOC-LXLRF), un boîtier Palmer AoC ou un autre appareil Palmer approprié doté d'une interface AoC (ou d'autres appareils avec un brochage AES72 type 5E). À l'extrémité de l'épanoui se trouvent quatre connecteurs XLR mâles à 3 broches (canaux 1 à 4). Connectez les connecteurs aux entrées symétriques d'un boîtier actif, d'un amplificateur, d'une console de mixage, d'une interface audio, etc. ou aux connecteurs AES3 d'un appareil audio numérique à l'adresse. Il est possible d'utiliser différents appareils en même temps.

Référence : PAOCLXLRM

Généralités

Catégorie de produit : Adaptateurs

Type : Adaptateur audio sur câble Cat

Nombre de canaux : 4

Nombre d'entrées : 4

Type d'entrée: Symétriques

Connecteur d'entrée : RJ45

Nombre de sorties : 4

Type de sortie:	Symétriques
Connecteur de sortie :	XLR mâle
Matériau du boîlier :	Aluminium et acier
Longueur de câble:	0,5 m
Dimensions (LxPxH) :	128 x 140 x 50 mm
Poids :	0,38 kg
Température ambianle:	- 20...70 °C
Humidité atmosphérique :	< 80 %, sans condensation

Audio
Niveau maximal d'entrée :	+32 dBu (pour < 1 % THD, à 1 kHz)
Réponse en fréquence :	0 Hz (tension continue) - 20 kHz
THD+N :	< 0,0005 % (à 1 kHz, +4 dBu, gain unitaire, sans pondération)

Affectation des broches du connecteur RJ45 (AES72 type 5E, câblage symétrique, point chaud = +)

Broche 1	Ch 3 - (point froid canal 3)
Broche 2	Ch 3 + (point chaud canal 3)
Broche 3	Ch 4 - (point froid canal 4)
Broche 4	Ch 1 + (point chaud canal 1)
Broche 5	Ch 1 - (point froid canal 1)
Broche 6	Ch 4 + (point chaud canal 4)
Broche 7	Ch 2 - (point froid canal 2)
Broche 8	Ch 2 + (point chaud canal 2)

Code couleur du canal
Canal 1	Rouge
Canal 2	Vert
Canal 3	Bleu
Canal 4	Blanc
