| Type de produit | Système de télécommande sans fil pour éclairage |
| Marque | ARRI |
| Modèle | SkyLink |
| Composants | Base SkyLink et récepteur SkyLink |
| Poids de la base | 1,5 kg (3,3 lbs) |
| Poids du récepteur | 0,1 kg (0,22 lbs) |
| Alimentation de la base | 12 V DC via adaptateur secteur (100-240 V AC) |
| Alimentation du récepteur | 5 V DC via port USB-A |
| Protocoles sans fil | CRMX (LumenRadio) pour DMX/RDM, WiFi 2.4 GHz |
| Protocoles réseau | Art-Net, sACN, DMX-512(A), RDM ANSI E1.20 |
| Portée maximale (CRMX) | 500 m (1 640 ft) |
| Portée WiFi | Jusqu'à 75 m (246 ft) |
| Bande de fréquence | 2,404 - 2,480 MHz |
| Connecteurs de la base | Ethernet RJ-45 (EtherCON), XLR 5 broches mâle, Jack 2,1 x 5,5 mm (alim), 2 antennes RP-SMA |
| Connecteurs du récepteur | XLR 5 broches femelle orientable 180°, antenne RP-SMA, USB-A |
| Fonctions principales | Contrôle DMX/RDM sans fil, point d'accès WiFi, routage Ethernet, configuration via portail web |
| Contrôle | Bouton Link (appariement), bouton Unlink (désappariement), portail web intégré |
| Sécurité | Ne pas exposer à l'humidité ; espace libre minimal 0,1 m ; utilisation par personnel qualifié uniquement |
| Température de fonctionnement | -20 à +50 °C (-4 à 122 °F) |
| Indice de protection | IP20 (Classe III) |
| Couleur | Bleu / Argent |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; recycler l'emballage ; produits défectueux recyclés selon les règles locales |
| Pièces détachées et réparabilité | Seul un centre technique agréé ARRI peut remplacer les composants endommagés |
FOIRE AUX QUESTIONS - SkyLink ARRI
Questions des utilisateurs sur SkyLink ARRI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice SkyLink - ARRI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SkyLink de la marque ARRI.
MODE D'EMPLOI SkyLink ARRI
Tous droits réservés. Informations sujettes à modification sans préavis. ARRI et toutes les sociétés associées rejettent toute responsabilité en cas de blessure, dommage, perte directe ou indirecte, consécutive ou économique ou toute autre perte due à l'utilisation ou l'incapacité d'utiliser des informations contenues dans ce document ou leur inexactitude.
Aucun extrait de ce document ne peut etre utilise, distribue, reproduit, transmis, transcript ou stocke dans un systeme d'archivage ou traduit dans une langue quelconque, quelle qu'en soit la forme ou les moyens, sans l'accord prealable de ARRI. Si vous telechargez ces fichiers depuis notre page Web pour Your usage personnel, verifie que you dispose de la derniere version. ARRI ne peut etre tenu responsable du contenu des fichiers telecharges puisque les données techniques sont sujettes a modification sans préavis.
Art-Net™ Conçu par et tous droits réservés à Artistic Licence Holdings Ltd.
CRMX^TM est une marque déposée de LumenRadio AB.
ARRI, ARRI ARRI, the ARRI Logo, ARRIMAX, ARRISUN, EB, EBB, L-Series, MAX Technology, M-Series, POCKETPAR, True Blue, SkyPanel, SKYPANEL, T 12 et T 24 sont des marques déposées de Arnold & Richter Cine Technik GmbH & Co. Betriebs KG.

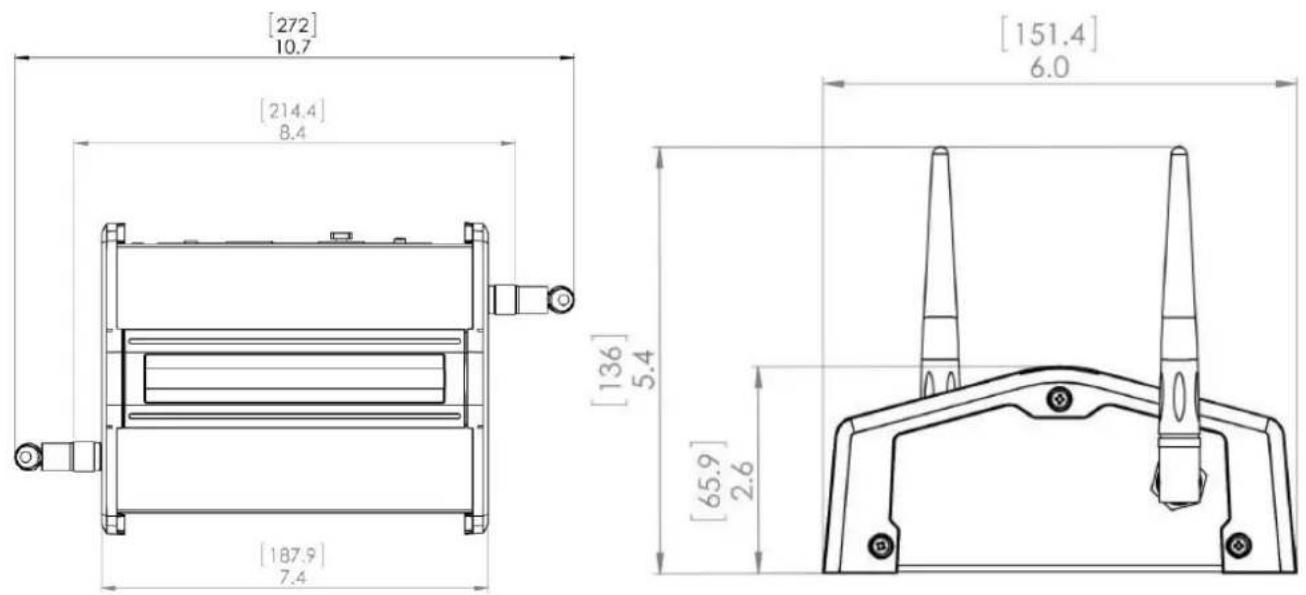

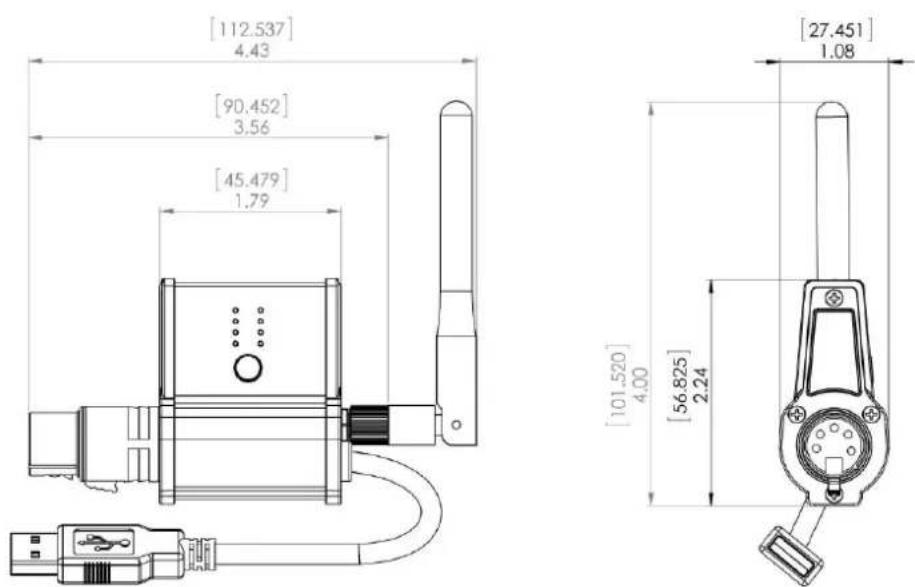

Dimensions
Base
Récepteur
Table des matieres
Dimensions 3
Table des matieres 4
Précautions d'emploi 5
Introduction 6
Vue d'ensemble 7
Installation 9
Utilisation 10
Configuration par le portail Web 12
Problèmes courants 17
Specification 18
Précautions d'emploi
Usage prévu
Ce produit est concu pour transmettre et receivevoir des commandes et des informations de contrôle d'éclairage en environnement sec.
Respectez toujours les informations de sécurité.
Tout usage autre que celui décrit ci-dessus est interdit et peut endommager le produit et exposer à des risques associés tels que courts-circuits, incendie, électrisation etc. Vous n'êtes pas autorisé à modifier le produit.
Ce produit respecte les dispositions legales nationales et internationales.
Mises en garde
ATTENTION!
Humidité et Condensation! Risque d'électrisation et d'incendie.
N'exposez jamais le produit à la pluie ou à l'humidité. N'utilise pas le produit pendant les 2 h suivant une exposition à une variation importante de température : la condensation pourrait endommager le produit electriquement à l'allumage.
Placez la Base SkyLink sur une surface plane et stable pour éviter tout risque de chute.
Ne couvrez ni la Base SkyLink ni son Récepteur pendant l'utilisation. Gardez un espace libre minimal de 0,1 m (3.9 in.) autour des appareils.
Evitez toute irradiation directe par une source de lumière ou de chaleur.
Vérifiez l'etat du cable d'alimentation et de son connecteur avant la mise en œuvre.
En cas de dommage visible sur le cable d'alimentation ou son connecteur, interdisez l'utilisation de l'appareil. Les composants endommages ne peuvent etre replacés que par un centre technique agree ARRI.
Notes générales
NOTE
Le système SkyLink est prévu pour un usage professionnel et ne doit être utilisé que par du personnel qualifié.
Lisez attentivement ces instructions avant d'utiliser le produit pour la première fois. Ce manuel contient d'importantes informations sur son utilisation en sécurité.
Pour vous securite personelle, respectez les consignes de securite et les mises en garde.
Respectez toutes les directives locales et le bon sens.
Interdisez l'accès sous les zones de travail et travailliez depuis une plateforme stable lors de l'installation, de l'entretien ou du déplacement du produit comme de ses accessoires.
Conservez ces instructions pour des propriétaires ultérieurs.
Faîtes recycler l'emballage de ce produit par votre centre local pour préserver l'environnement.
Les produits défectueux doivent être recyclés de façon ajustate. Pour plus d'information, consultez leur distributeur ARRI ou les autorités locales.
Introduction
Merci d'avoir besoin le système de communication sans fil SkyLink de ARRI. SkyLink est une solution de télécommande portable, tout-en-un, basée sur les reseaux WiFi, Ethernet ou DMX pour connecter aussi bien votre téléphone, votre tablette, un PC ou une console aux produits de la gamme SkyPanel et à de nombreux autres appareils.
SkyLink tire profit du protocole leader CRMX développé par LumenRadio, permettant des communications robustes et efficaces avec les systèmes d'éclairage jusqu'à des distances de 500 m (1.640 ft). Il permet également des communications bidirectionnelles par RDM pour la configuration et la supervision avancée de SkyPanels sans déployer le moindre cable de télécommande.
\section*{Caracteristiques}
Flexibilité
SkyLink est un système à deux composants permettant de communiquer en DMX et RDM avec des SkyPanels. Le récepteur SkyLink communique avec sa base à l'aide du protocole CRMX de LumenRadio pour transmettre le protocole DMX/RDM. La connectivité WiFi de la base SkyLink permet le contrôle direct depuis une application DMX sur smartphone, tablette ou ordinateur. Le système SkyLink remplace les câbles DMX et réduit le temps d'installation.
Connectivité
Le système SkyLink incorpore un routeur WiFi/Ethernet complet qui agit comme point nodal pour les commandes lumière. Le port XLR de la Base SkyLink permet l'entrée et la sortie de signal DMX. De même, le signal DMX fourni par le Récepteur SkyLink peut facilement être cascadé entre plusieurs apparueils pour permettre leur commande en DMX et RDM.
Fiabilité
Base sur le protocole populaire CRMX de LumenRadio, SkyLink fournit un signal radio crypté avec correction d'erreur pour relier les systèmes par une connexion robuste même dans les environnementes radio les plus difficiles.
Fonctionnalités
Antennes
Le système sans fil SkyLink est équipé de 2 antennes 2 dBi RP-SMA sur la Base et d'une antenne 2 dBi RP-SMA sur chaque Récepteur. Un kit d'extension RP-SMA optionnel est disponible.
Alimentation
La Base SkyLink utilise une alimentation 12 V (fournie). Le Récepteur peut être alimenté par la prise USB, située sous le port DMX IN des SkyPanels de ARRI.
XLR orientable
Le Récopteur SkyLink peut basculer de 180^ pour s'intégrer au besoin sur vos appareils. Tournez simplement le connecteur selon vos besoins.
Contrôle
Le système SkyLink est controllable en Art-Net ou en sACN depuis n'importe quel smartphone, tablette ou ordinateur disposant d'une application de contrôle DMX appropriée. Le système SkyLink est entierement compatible RDM et peut relayer les commandes et requêtes de ce protocole vers n'importe quel apparéil.
Configuration
La base SkyLink peut être configurée facilement depuis son portail web intégré. Les apparliements sont réalisables à distance depuis l'interface web ou physiquement avec un bouton sur le chassis.
Vue d'ensemble

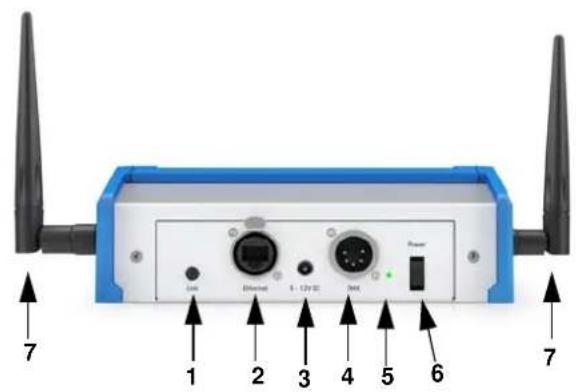

Base SkyLink
1 - Bouton Link (apparlement)
2 - Connecteur Ethernet
3 - Alimentation 12 VDC
4-Connecteur DMX
5-Reset
6 - Interrupteur Marche/Arret
7 - Antenne

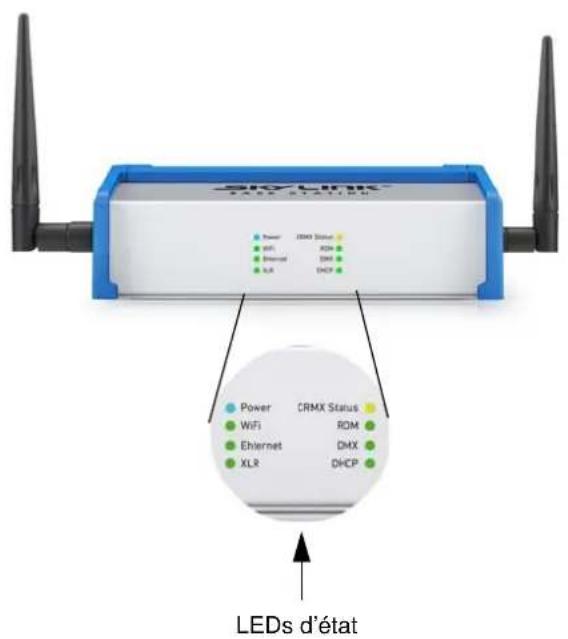

Indicateurs à LED en face avant
| LED Signification (allumée) | |
| Power La Base est sous tension et allumée | |
| WiFi Un apparéil est connecté au réseau WiFi. | |
| Ethernet Préstance d'un cable Ethernet actif. | |
| XLR | La Base SkyLink traite un signal DMX présente sur son port d'entrée DMX只想ot qu'un signal Art-Net/sACN sur le port Ethernet ou par Wifi. |
| CRMX Status Transmetteur CRMX. Clignote pendant les phases d'appariement. | |
| RDM Trafic RDM présente. | |
| DMX Trafic DMX présente. | |
| DHCP | Le service DHCP de la Base SkyLink est actif et assigne des adresses à des péripériques Ethernet ou WiFi. |
Connecteurs et commutateurs en face arrière
| Elément Description | |
| Touche Link | Apparie ou libre les Récepteurs. Un appui bref pour apparier, un appui long (3 s) pour libérer tous les récepteurs. |
| Ethernet RJ-45 standard compatible EtherCON. Pour liaison Art-Net ou sACN. | |
| 12 V DC Alimentation. Jack - 2.1mm x 5.5mm (Centre positif). | |
| DMX | XLR 5 broches mâle d'entrée. Configurable dans l'interface web. |
| Reset Renvoie la Base SkyLink à ses réglages d'usine. | |
| Interrupteur Allume ou éteint la Base. | |
| Antenne Transmissiion des donnéesées DMX/ RDM et Wifi. | |

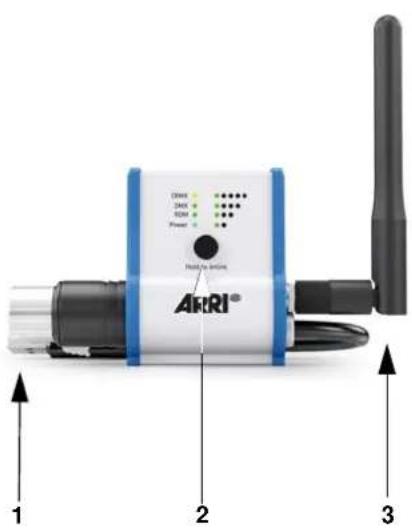

Récepteur SkyLink
1-XLR5broches
2 - Désappariument
3 - Antenne
4-Cable USB-A
Indicateurs à LED
| LED Signification | (allumée) |
| CRMX | Etat CRMX. Allumé normalement. Clignote pendant l'appariement ou en absence de signal |
| DMX | Signal DMX valide. |
| RDM | Activité RDM |
| Power | RéCEPTeur SkyLink sous tension |
| 0000 | Force du signal à 80% minimum |
| 000 | Force du signal à 60% minimum |
| 00 | Force du signal à 40% minimum |
| o | Force du signal à 20% minimum |
Connecteurs et commutateurs
| Elément Description | |
| XLR 5 broches Compatible avec toute entrée DMX standard. Inclinable à 180°. | |
| Touche Unlink Maintenir enfoncé pour désapparier le RéCEPTeur de sa Base. | |
| Antenne Antenne 2dBi sur connecteur RP-SMA | |
| Câble USB-A Alimenté le RéCEPTeur par la ligne 5V d'un port USB. |
Installation
Choisir le placement
Placez la Base SkyLink sur une surface stable, libre de toute obstruction. Il est recommandé de surélever l'appareil au dessus de tous les objets et de toutes les personnes environnantes pour minimier les interférences physiques. Ne placez pas la Base SkyLink dans une position qui pourrait cause des dommages ou des blessures notamment en cas de chute.
Brancher la Base SkyLink
Branchez le connecteur cylindrique d'alimentation 12 V DC à l'arrière de la Base SkyLink. Branchez le cable d'alimentation équipé d'une fiche NEMA 5-15P (USA) ou Schuko (Europe) à l'adaptateur secteur puis dans une prise de courant normalisée. L'adaptateur d'alimentation Skylink est compatible avec la gamme de tension 100V-240VAC.
Brancher le Récepteur SkyLink
Branchez simplement le Récépteur SkyLink dans le port DMX IN de votre SkyPanel ARRI ou de tout apparéil compatible DMX. Le connecteur XLR peut être orienté à 180^ pour permettre une meilleure intégration. Branchez le connecteur USB-A dans le port USB sous l'embase DMX IN du SkyPanel pour fournir l'alimentation nécessaire. Vérifiez que le mode USB du SkyPanel est régle sur „Normal“ sinon le Récépteur ne sera pas alimenté et ne fonctionnera pas.
Mettre sous tension
Basculez l'interrupteur Power vers le bas pour alimenter la Base SkyLink. La Base demarre et sera prete dans les 10 secondes.
Connector la Base SkyLink
Voupvez maintenant connecter le syste SkyLink de ARRI en utilisant le WiFi, le port Ethernet ou le port DMX. Consultez la section "Utilisation" en page 10.
Utilisation
Connexion
Pour vous connecter à la Base SkyLink ARRI, connectez-vous au réseau WiFi géné ré par la base. Recherche-le dans la liste des réseaux WiFi disponibles et rejoignez-le. Entrez le mot de passer à l'invite du système d'exploitation.
| SSID d'usine | ARRI SkyLink Base Station |
| Mot de passer d'usine | ArriSkyLink |
| NOTE |
| Attention : respectez les majuscules et les minuscules à la saisie du mot de passer ! |
Pour plus d'information sur la configuration du WiFi et l'utilisation du système SkyLink ARRI avec un réseau Ethernet, consultez la section "Installation" en page 9.
Appariement
Après avoir vérifié que les Récepteurs SkyLink sont sous tension et libres de toute Base, appuyez brievement sur le bouton Link à l'arrière de la Base SkyLink. La LED Status clignote sur chaque Récepteur à l'unisson avec la LED CRMX Status de la Base SkyLink. L'appariement est complét quand les clignotements cessent.
La Base SkyLink peut être appariée à un nombre illimité de Récepteurs SkyLink.
| NOTE |
| Les Récepteurs restent appariés à la Base indéfiniment jusqu'à ce qu'ils soient désaccouplés. Pour plus d'information, consultez la section "Désappariement" en page 11. |
Contrôleurs lumière
Maintenant que votre tablette ou votre ordinateur est connecté et que vos Récepteurs sont reliés à la base, démarrez votre contrôleur DMX compatible Art-Net ou sACN et utilisez les paramétres ci-dessous, généralement suffisants pour la plupart des cas:
| Adresse IP Base 192.168.0.100 | |
| Protocole Art-Net | |
| Universe 0 | |
| Sub Net 0 | |
La Base SkyLink est capable de traiter un seul univers des 512 canaux DMX.
Portée du système
Le système SkyLink a une portée de 500 m environ par le signal CRMX. Des facteurs externes tels que les murs, la végétation ou la foule situés entre la Base et les Récepteurs peuvent sevèrement dégrader la portée. La règle la plus simple à appliquer est de garder les Récepteurs en vue directe de leur Base SkyLink.
Désapparlement
Désapparier un seul Récepteur
Sur le Récepteur SkyLink, maintenez la touche Unlink enfoncée pendant plus de 3 secondes pour le libreer d'une Base. La LED CRMX s'eteint.
Désapparier tous les Récepteur
Sur la Base SkyLink, maintenez la touche Link enfoncée pendant plus de 3 secondes pour libérer tous les Réc suscepturs apparis avec cette Base SkyLink.
Retour aux réglages d'usine
Suívez les étapes ci-dessous pour ramener la Base SkyLink à ses réglages d'usine:
- Basculez l'interrupteur d'alimentation de la Bbase SkyLink en position Off.
- Avec une mine de stylo, maintenez le bouton RESET enforcé et allumez la Base SkyLink. Gardez le bouton Reset enforcé pendant au moins 10 secondes.
NOTE
Le bouton RESET se trouve entre l'interrupteur et l'embase DMX IN de la Base SkyLink.
Configuration par le portail Web
Portail web intégré
Toute la configuration de la Base SkyLink peut être faite par son portail web intégré.
Pour acceder au portail :
1 Connectez-vous à la Base SkyLink par le WiFi ou le port Ethernet
2.Ouvrez un navigateur web sur PC,voiture tablette ou voitre smartphone.
3. Entrez l'adresse IP de la Base SkyLink dans la barre d'adresse de votre navigateur.
(Adresse par défaut: 192.168.0.100)
Onglet Status
La Page d'accueil du portail web SkyLink donne des informations sur l'appareil et permet de changer son nom et de le remetre aux réglages d'usine.
Device Information
Modèle de l'appareil et UID RDM.
Box Name
Nom de la Base SkyLink utilisé aussi comme SSID pour le réseau WiFi.
Factory Reset
Cliquez sur ce bouton pour remettre la Base à ses réglages d'usine. Vous pouvez réaliser la même initialisation en maintainant le bouton RESET de la Base enforcé pendant 10 secondes lors de la mise sous tension.
Status
Wireless
IP settings
Port
Device information
L'onglet Wireless permet la configuration des paramètres du système radio de la Base SkyLink.
CRMX Output Power
Choix de la puissance du signal CRMX de LumenRadio. Un signal plus fort peut accroître la portée mais réduire celle du WiFi dans certaines situations.
Les options de réglage sont :
Status
Wireless
IP settings
Port
Wireless configuration
CRMX
| Minimum Puissance | 5mW, pour les petits lieux. |
| Low Puissance 25 mW, pour les lieux de taille moyenne. | |
| Normal Puissance 100 mW, pour les grandes installations. | |
| High (FCC Mode) | Puissance 125 mW, pour les lieux avec de nombreux obstacles. |
NOTE
Le mode High (FCC Mode) n'est autorisé que dans certaines zones des Etats Unis d'Amérique. Ce mode est interdit dans les autres pays hors des USA.
Cliquez sur "Save" pour enregistrer les changements de puissance d'émission.
CRMX Link
Appariement ou désapparlement de tous les Récepteurs sous tension et à portée de la Base.
WiFi
Choix du canal WiFi (1 à 11). Reportez-vous à la section RF Management pour plus d'information sur le besoin d'un canal de communication dans les environnementes charges en reseaux Wifi.
Cliquez sur "Save" pour enregistrer les changements de canal.
SSID
Nom du réseau WiFi. La saisie dans ce champ est libre.
Cliquez sur "Save" pour enregistrer les changements de SSID.
Password
Choisissez un mot de passerse personnalise pour la connexion au réseau Wifi de la Base SkyLink. Le mo de passage d'usine est "ArriSkyLink". Attention : les mots de passage sont sensibles à la casse.
Cliquez sur "Save" pour enregistrer les changements de mot de passer

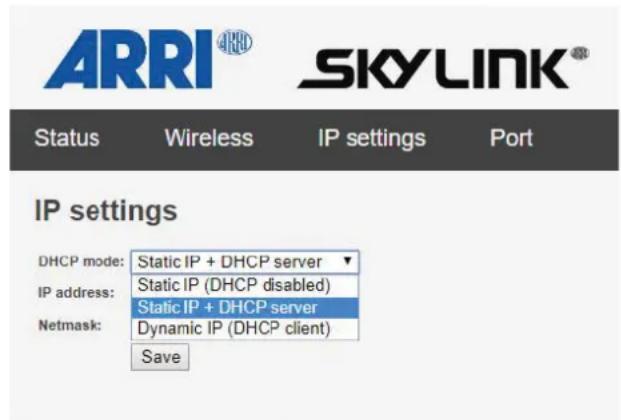

Onglet IP Settings
L'onglet IP Settings permit la saisie de tous les paramétres du protocole IP (Internet Protocol).
DHCP Mode
| Static IP (DHCP disabled) | La Base SkyLink utilise une adresse IP statique et ne génère pas d'adresse pour les appareils connectés. |
| Static IP + DHCP Server La Base | Base SkyLink utilise une adresse statique et génère des adresses pour les appareils connectés. |
| Dynamic IP (DHCP Client) L'adresse IP de la Base SkyLink et des autres appareils connectés sur le réseau est attribuée par un apparéil tiers (un routeur par exemple). | |
Cliquez sur "Save" pour enregistrer les changements.
IP Adress
Il s'agit de l'adresse IP utilisée pour communiquer avec la Base SkyLink. Elle peut être可以选择 par l'utilisateur. Par défaut, cette adresse est 192.168.0.100. Cliquez sur "Save" pour enregistrer les changements.
Netmask
Le masque de sous reseau est une methode de structuration des domaines d'adresses IP en sous domains permettant deCHOISIR quels hotes seront visibles.Le masque de sous reseau est configurable par I'utilateur.Par defaut, il est configuré en 255.255.255.0.Cliquez sur "Save" pour enregistrar les changements.
Status Wireless
IP settings Port
IP settings
Cet onglet permet la configuration des ports DMX/RDM et deCHOISIR une source de données à transmettre aux Recepteurs SkyLink.
Status Wireless
IP settings Port
Port configuration
| XLR La Base SkyLink utilise les | données de l'XLR 5 broches comme signal à transmettre. |
| Ethernet/WiFi La Base SkyLink | utilise les données du réseau Ethernet et du WiFi comme signal à transmettre. |
Votre Base SkyLink peut receiveoir des donnees DMX par Eternet provenant de sources Art-Net ou sACN. Le choix de la source reseau depend des capacités de vour controleur DMX et de celles des autres systèmes connectes a vour reseau lumiere.
Protocol Settings
- Art-Net: Configuration des paramètres Net, SubNet & Universe du réseau Art-Net. Permet également d'activer ou pas le protocole RDM.
- sACN (Streaming ACN): Configuration de l'Univers sACN.
RDM
Le système ARRI SkyLink est complètement compatible RDM et peut receivevoir des commandes de n'im-porte quel contrôleur ou logiciel compatible RDM par Art-Net ou DMX (XLR 5). Vérifiez que l'option "Enable RDM" est cochée dans l'onglet "Ports" du portail web. Les séries L ou les SkyPanels de ARRI peuvent être configurés avec RDM.
Cliquez sur "Save" pour enregistrer les changements.
Options de connectivité avancées
Outre ses fonctions de point d'accès WiFi, la Base SkyLink dispose de nombreuses autres options de contrôle à distance.
Ethernet
Si la zone d'exploitation du système SkyLink est chargée de nombreux réseaux sans fil, le WiFi de la Base ne sera peut-être pas au niveau de ses performances. Le port Ethernet de la Base propose une autre fonction de connectivité. Vous pouvez utiliser ce port pour connecter un appareil mobile ou un ordinateur pour une communication plus robuste et directe. Le port Ethernet et le point d'accès Wifi intégré sont utilisables simultanément pour étabir un fonctionnement robuste.
Entree XLR 5
La Base SkyLink peut également être contrôle via l'embase XLR 5. Dans l'onglet «Port», désisissez «XLR» comme source DMX afin de connecter directement un contrôleleur lumière professionnel à la Base SkyLink. Ce port est entierement compatible RDM.
Sortie XLR 5
En mode Ethernet/WiFi, l'embase XLR 5 diffuse le même univers des DMX que celui present sur le réseau sans fil CRMX. Cette fonctionnalité permet d'utiliser à la fois un cable DMX standard et le réseau CRMX pour diffuser les données de contrôle. Il vous faudra pour cela un adaptateur XLR Femelle/Femelle.
Réseau DMX à universes multiples
Si plusieurs univers DMX sont requis, plusieurs Bases SkyLink peuvent etre connectees par un switch re-.seau, chacune diffusant un univers different. Chaque Base SkyLink peut contrcler son propre jeu de Recepteurs SkyLink.
Les Récepteurs SkyLink doivent être appariés par groupes aux différentes Bases SkyLink en plusieurs étapes. Pour apparier les Récepteurs du premier Univers DMX, allumez seulement les Récepteurs concernés par cet Univers. Appuyez sur Link à l'arrête de la Base qui doit les contrôle pour les apparier. Repetez la même opération pour les autres Univers DMX avec les Récepteurs qui doivent les diffuser.
Voupvez configurer l'Univers DMX à diffuser avec la Base SkyLink dans I'onglet «Ports» de son portail WEB.
Gestion des paramètres Radio
Choix d'un canal WiFi
La bande radio 2.4 GHz WiFi est divisée en 11 canaux. Comme les canaux se chevauchent, seul un nombre réduit de canaux est disponible pour minimiser les interférences avec les signaux WiFi environnants. Utiliser les canaux 1, 6 ou 11 permet de limiter les interférences tout en conservant une puissance de signal convenable.
Utilisez un Analyseur WiFi pour déterminer les canaux non utilisés.
Positionnement de l'antenne
Chaque Base SkyLink est fournie avec 2 antennes bi-polaires et chaque Récépteur est fourni avec une antennene omnidirectionnelle. En regardant par la face avant de la Base SkyLink Base Station, l'antenne de gauche diffuse le CRMX et celle de droite le WiFi.
Pour une portée maximale, l'antenne CRMX de la Base SkyLink et celle des Récepteurs appariés doivent être orientés dans la même direction et tous les Récepteurs doivent être à vue sans obstacle de la Base. Les antennes WiFi et CRMX ne doivent pas être parallètes mais légersement inclinées l'une par rapport à l'autre.
En cas de problème de signal WiFi (latences, saccades de signal...) il est nécessaire de régler la position des deux antennes de la Base. Inclinez-les perpendicularément l'une par rapport à l'autre ou ajoutez un module Range Extender optionnel pour améliorer la portée du WiFi.
Si vous installez d'autres systèmes de transmission radio comme des points d'accès sans fil DMX ou des routeurs WiFi, il est important de garder une distance d'au moins 5 m entre les systèmes pour garantir des performances élevées.
Interférences
Dans les environnements ou plusieurs systèmes 2.4 GHz sont installés, il est always profitable de coordonnner un plan d'attribution des fréquences avec les autres intervenants.
Dans les lieux extrémement charges en systèmes radios, vous ressentirez probablement des pertes de performance ou de connexion WiFi sans constater de pertes sur le protocole CRMX. Dans ces environnementes difficiles, vous pouvez exploiter la transmission robuste du protocole CRMX en connectant votre Base SkyLink et votre contrôleur DMX (application ou console) à la Base avec un cable Ethernet.
Problèmes courants
| Problème Cause(s) probable(s) Solution | ||
| La Base et les Récipeurssemblant appariés ou connectésmaisaucenignalde contrôle n'estdiffusé | Mauvais port sélectionné Vérifiez | le port de communication choisi dans le portailweb de la Base (ex: Ethernet/WiFi ou XLR). |
| Mauvais réglage IP Si vous utilise | z le protocole Ethernet, vérifie que les paramètres Protocol, Sub-Net, Universe sont corrects et correspondant à ceux de votre contrôle.(Note: par défaut Art-Net, Net 0, Sub-Net 0, Universe 0) | |
| RéCEPTeurs non appariés Vérifiez | que les Récipeurs sont bien coupés avec laBase. | |
| Impossibled'apparier lesRécipeurs oupertes de signalintermittentes | Récipeur apparié avec uneautre Base | Vérifiez que le Récipeur est bien désapparié de toutautre Base en appuyant sur le bouton "Hold to Unlink”pendant 3 secondes. Appuyez sur le bouton "Link" devotre Base pour refaire un apparition. |
| Mauvais réglage de l'antenneWiFi | Réglez l'antenne WiFi par rapport à l'antenne CRMX delaBase. | |
| Récipeur et Base ne sont pasà vue l'un de l'autre | Déplacez la Base ou le Récipeur pour obtenir une lignede transmission sans obstacle. Installez un kit RangeExtender optionnel pour augmenter la portée del'antenne. | |
| Force d'émission CRMX tropfaible | Augmentez la force du signal CRMX dans la Base.(Note: la Base doit être redémarrée. Cette manipulationpeut affecter la portée du signal WiFi) | |
| PerformancesWIFI intermittentes | Contrôleur non connecté Vérifiez | que le contrôleur est correctement connecté auréseau WiFi de la Base SkyLink. |
| Distance trop elevée Rapprochez | le contrôleur de la Base SkyLink. | |
| Mauvais réglage de l'antennesur la Base SkyLink | Réglez l'antenne de la Base SkyLink. L'antenne Wifiaura une meilleure portée si les deux antennes sontperpendicularaires. | |
| Signal faible Utilisez le kit Range | Extender optionnel pour monterl'antenne au dessus des obstacles. | |
| Puissance du signal CRMX tropélevée | Baissez la puissance du signal CRMX.(Note: la Base doit être redémarrée. cette manipulationpeut affecter la portée du signal CRMX | |
| La Base SkyLinksemblaiecauseres interférencesavec d'autresappareils | Appareils radio trop près de laBase | Eloignez la Base des appareils en interférence. |
| Signal CRMX trop puissant Baisse | z la puissance du signal CRMX dans l'ongletWireless du portail web de configuration de la Base. | |
| Interférence avec des canauxWiFi | Changez le canal WiFi dans l'onglet Wireless du portailweb de configuration de la Base. | |
| La source Art-Net / sACN n'estpas en mode Unicast | Vérifiez que votre source Art-Net/sACN est en modeUnicast pour minimiser la diffusion sur le WiFi. | |
Spécification
Récepteur SkyLink
Récepteur radio . Recepteur LumenRadio CRMX (DMX/RDM)
Portee . 500 m (1.640 ft)
Bande de fréquence 2.404 - 2.480 MHz
Poids. 0.1 kg / 0.22 lbs
Protocoles. DMX-512(A) et RDM ANSI E1.20
Tension d'alimentation 5 V DC
Connecteur d'alimentation Male USB-A
Connecteur d'antenne. RP-SMA Femelle
Connecteur DMX XLR 5 femelle inclinable a 180^
Contrôle . Bouton ,Unlink" pour déconnecter du réseau CRMX
Remote Device Management (RDM) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Couleur . Bleu / Argent
Température ambiente admissible. -20 a +50° C (-4 a 122° F)
Classe / Indice de protection. III / IP20
WiFi jusqu'à 75 m (246 ft)
Bande de fréquence 2.404 - 2.480 MHz
Protocoles. DMX-512(A), RDM ANSI E1.20, Art-Net, sACN
Connecteur DMX XLR 5 Male
Univers DMX. Univers DMX de 512 canaux
Ethernet EtherCON RJ45 Femelle
Connecteur d'antenne. Deux RP-SMA Femelle
Type d'antennes 2x2 dBi RP-SMA
Contrôle . Bouton d'appariement ,Link" pour les périphériques CRMX
Portail web pour le paramétrage
Gamme de tension d'alimentation 100 to 240V ,50 / 60Hz
Sortie du module d'alimentation 12 V DC
Connecteur d'alimentation .Jack 2.1 x 5.5 mm
Tension d'alimentation 12 V DC
Poids. 1,5 kg / 3.3 lbs
Couleur . Bleu / Argent
Température ambiente admissible. -20 à +50° C (-4 à 122° F)
Classe / Indice de protection. III / IP20
