Type de produit	Scanner de documents et d'images à haute vitesse
Marque	Avision
Modèle	AD8120P
Résolution optique	Jusqu'à 600 ppp
Résolution de sortie	72 à 1200 ppp (réglable par incréments de 1 ppp)
Modes de numérisation	Noir et blanc, Gris, Couleur
Source de numérisation	Chargeur automatique de documents (ADF) et vitre à plat
Capacité ADF	Jusqu'à 500 pages (A4, 80 g/m²) ou 300 pages (A3)
Formats de documents (ADF)	52 x 74 mm à 297 x 432 mm
Grammage du papier	Passage direct : 27-413 g/m² ; Chemin U-Turn : 27-105 g/m²
Interface	USB 3.1
Alimentation	AC 100-240V, 2A, 50-60Hz
Dimensions (L x P x H)	460 x 444 x 328 mm
Poids	25 kg
Fonctions principales	Numérisation recto-verso, détection automatique des couleurs, impression de marques (optionnel avec cartouche d'encre), rognage automatique, correction d'inclinaison

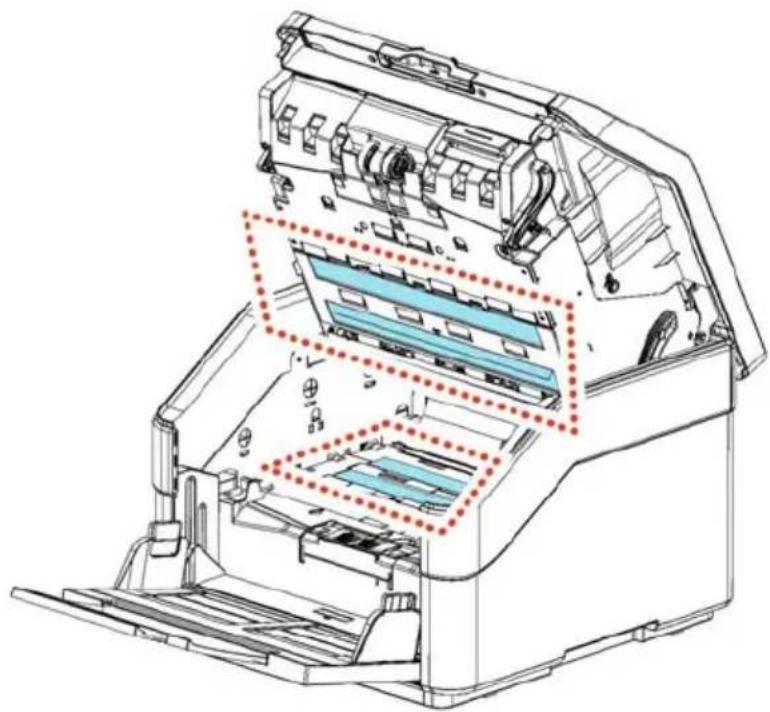

Entretien	Nettoyage de la vitre, du verre, des rouleaux d'alimentation et du dispositif d'impression avec alcool isopropylique à 95%
Sécurité	Utiliser uniquement le câble USB fourni ; ne pas placer à l'extérieur ou à proximité de sources de chaleur ; débrancher en cas de liquide ou objet entré dans l'appareil
Pièces détachées et réparabilité	Rouleaux (prise papier, ADF, marche inverse) avec cycles de remplacement estimés (1 000K, 500K, 500K feuilles) ; cartouche d'impression ; boîtier de récupération d'encre (2 ans)
Informations générales	Conforme CE et FCC Classe A ; température d'opération : 10°C à 35°C ; garantie limitée par Avision

FOIRE AUX QUESTIONS - AD8120P AVISION

Quelle est la capacité maximale du chargeur automatique de documents (ADF) ?

Le chargeur peut contenir jusqu'à 500 pages en format A4 (80 g/m²) ou 300 pages en format A3.

Quels types de documents peut-on numériser avec ce scanner ?

Le scanner accepte des documents de formats 52 x 74 mm à 297 x 432 mm, avec un grammage de 27 à 413 g/m² en passage direct et 27 à 105 g/m² en chemin U-Turn. Il peut aussi numériser des cartes d'identité jusqu'à 1,25 mm d'épaisseur.

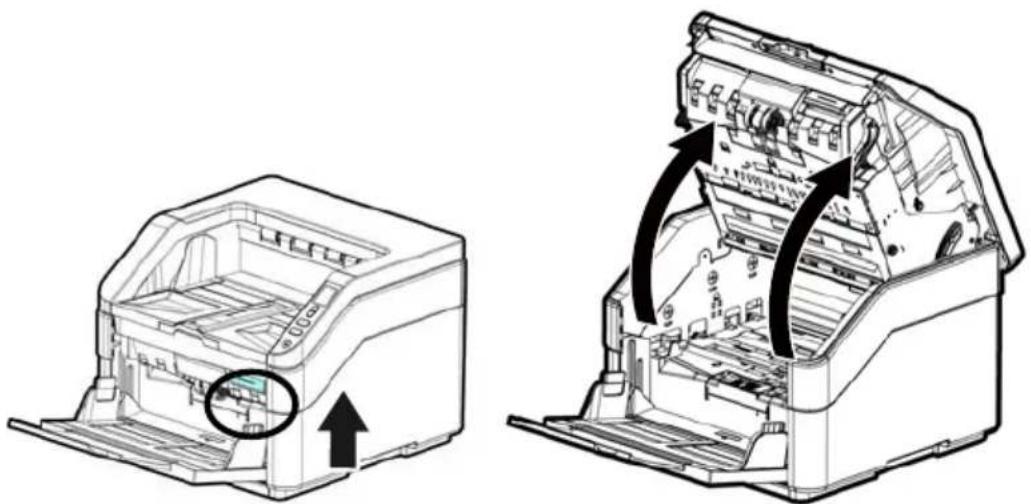

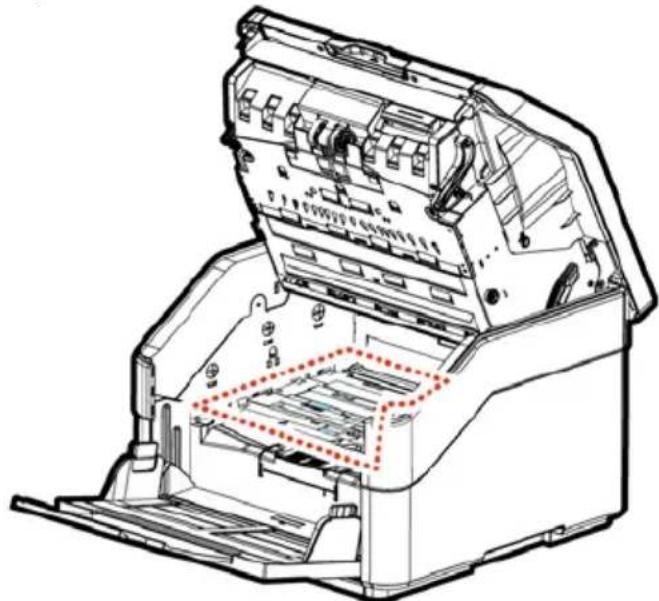

Comment nettoyer les rouleaux d'alimentation ?

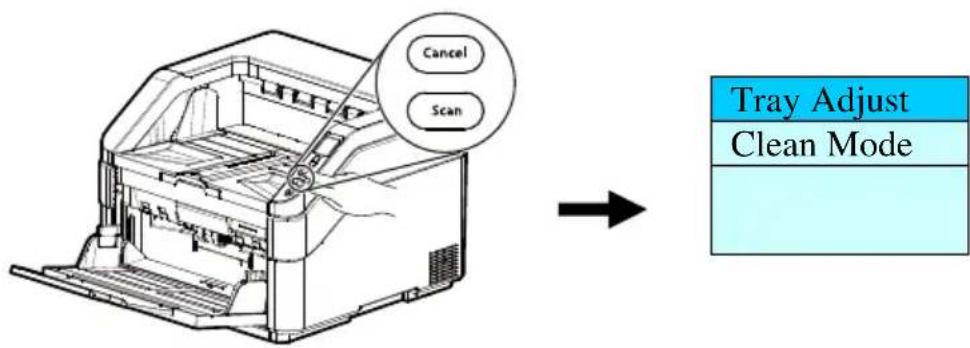

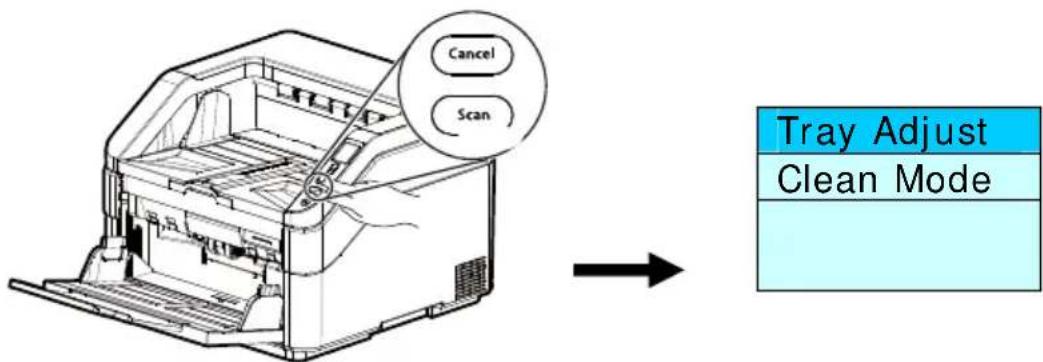

Utilisez le mode Nettoyage sur le panneau de commande (maintenez les boutons Annuler et Numériser enfoncés 2 secondes, sélectionnez 'Clean Mode'). Ouvrez le capot de l'ADF, essuyez les rouleaux avec un chiffon imbibé d'alcool isopropylique à 95%, puis appuyez sur Numériser pour faire pivoter les rouleaux. Répétez jusqu'à propreté.

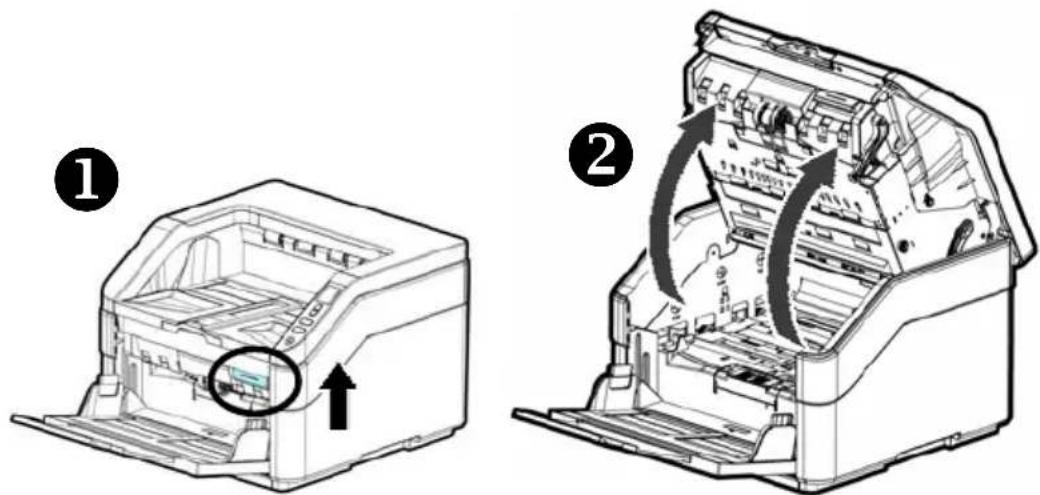

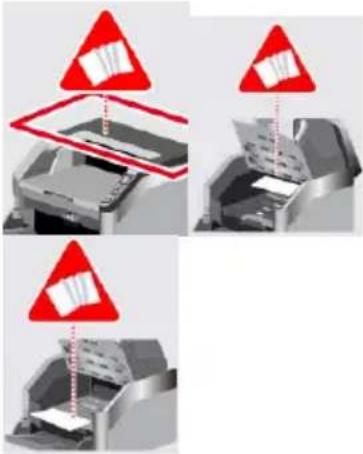

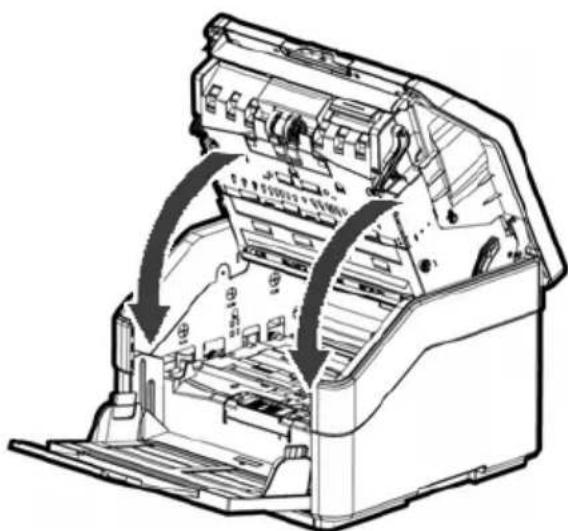

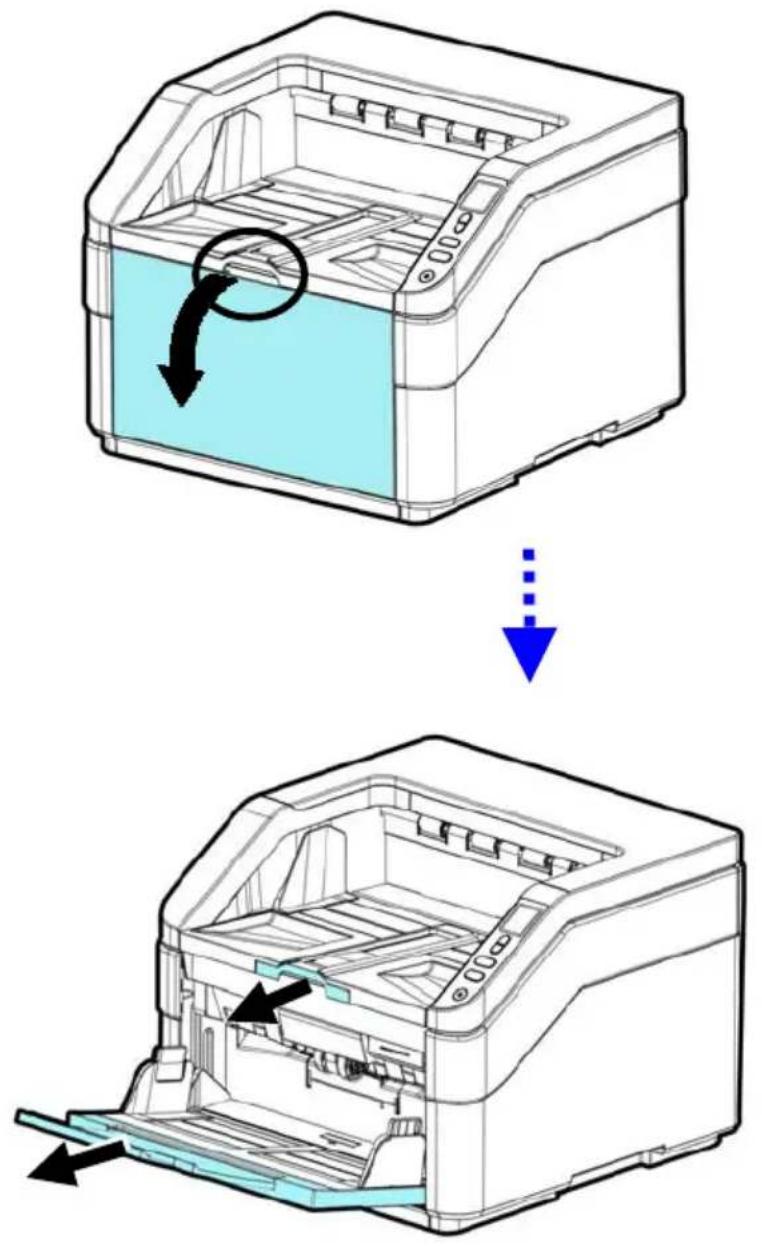

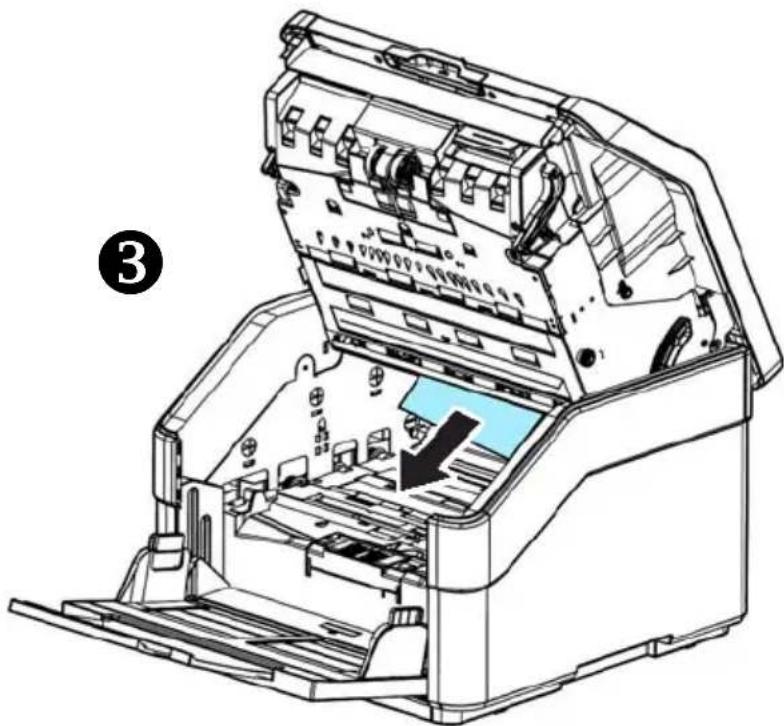

Que faire en cas de bourrage papier ?

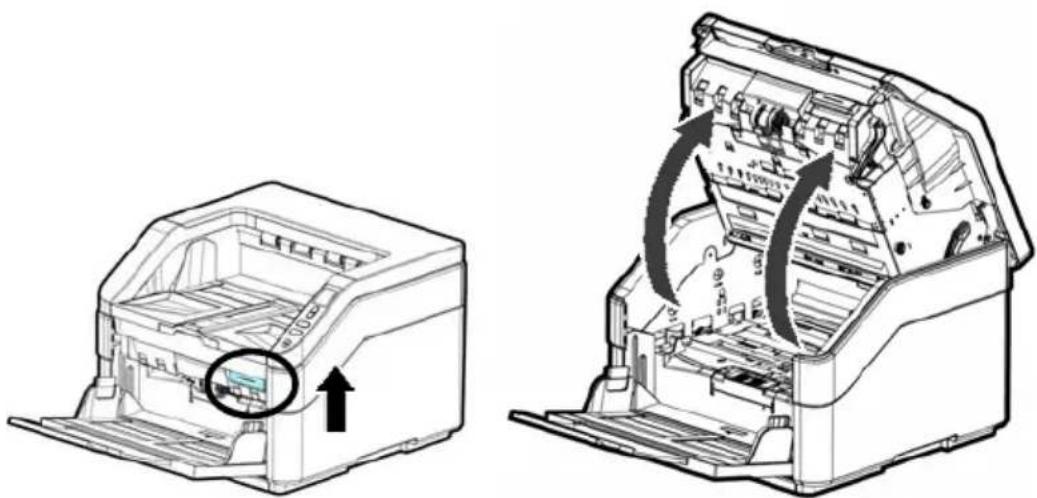

Ouvrez le capot de l'ADF en tirant la poignée, retirez délicatement le papier bloqué, puis refermez le capot en appuyant sur le centre jusqu'au déclic. Assurez-vous que le capot est bien fermé.

Comment installer la cartouche d'encre optionnelle ?

Ouvrez le capot du dispositif d'impression, soulevez le levier de verrouillage, insérez la cartouche (étiquette vers le haut, patte à gauche), abaissez le levier, puis alignez le support de cartouche avec les repères fléchés sur le produit.

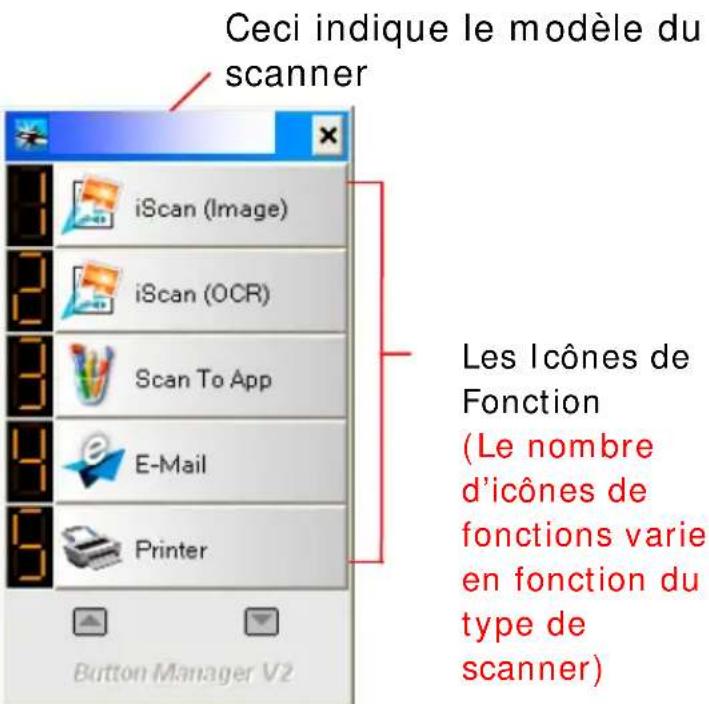

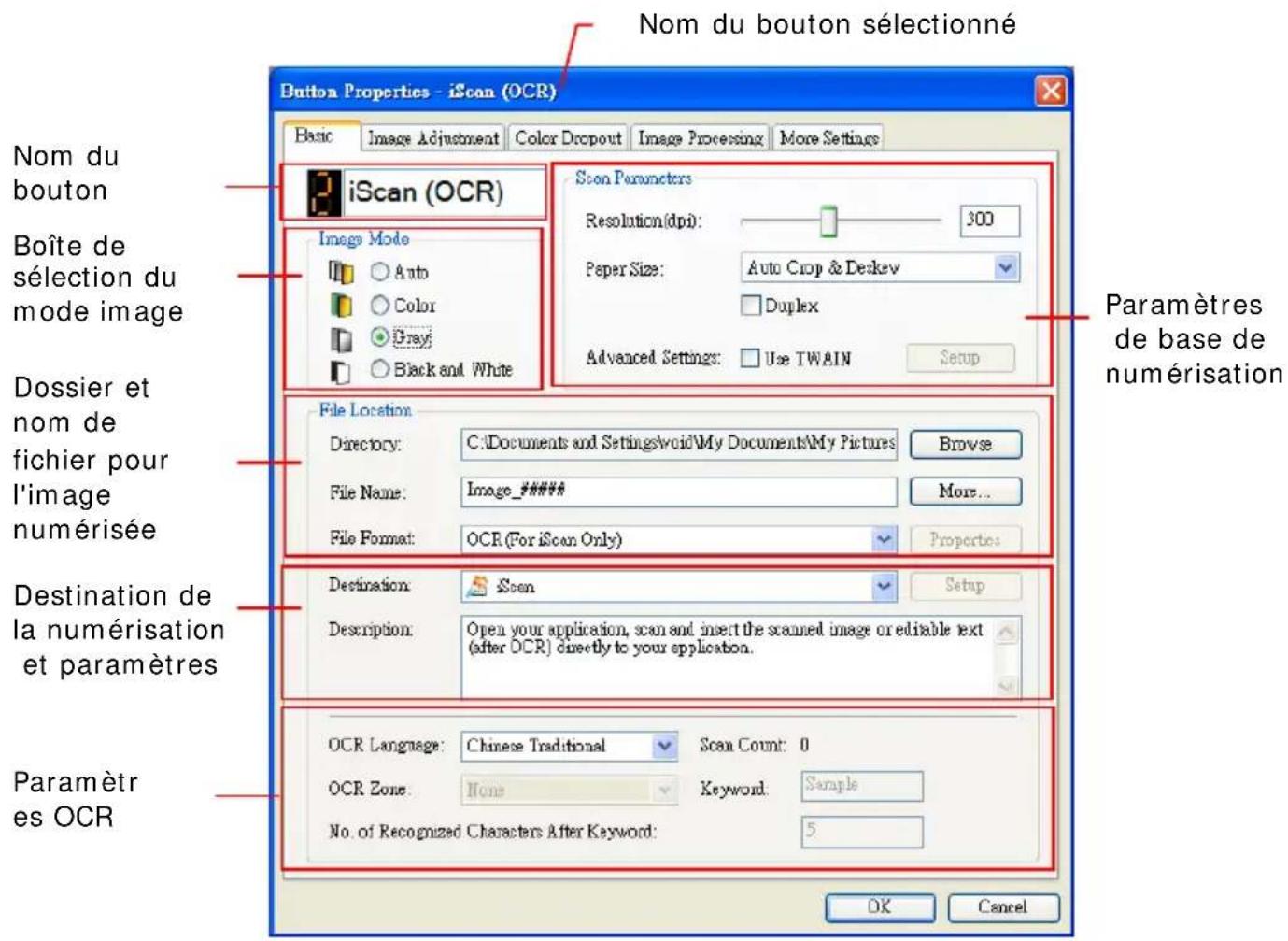

Comment configurer les boutons de numérisation ?

Installez Button Manager V2 depuis le CD fourni. Faites un clic droit sur l'icône dans la barre des tâches pour accéder aux propriétés des boutons. Vous pouvez y définir le format de fichier, l'application de destination, la résolution, etc.

Quelle est la résolution maximale de numérisation ?

La résolution optique est de 600 ppp et la résolution de sortie peut être réglée de 72 à 1200 ppp par incréments de 1 ppp.

Le scanner est-il compatible avec Windows 7 et Windows 8 ?

Oui, le manuel mentionne que Windows 7 et Windows 8 sont pris en charge. Les pilotes TWAIN, ISIS et WIA sont inclus.

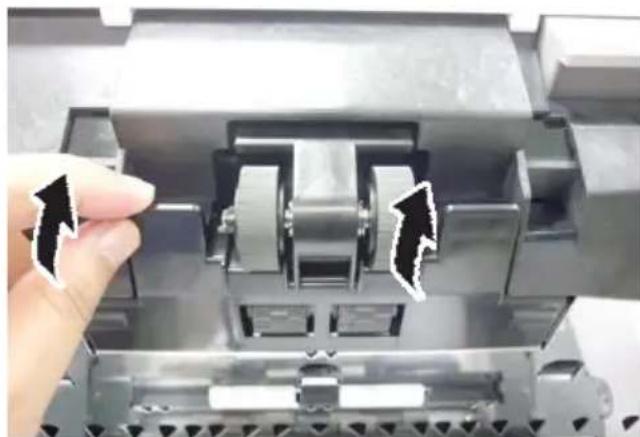

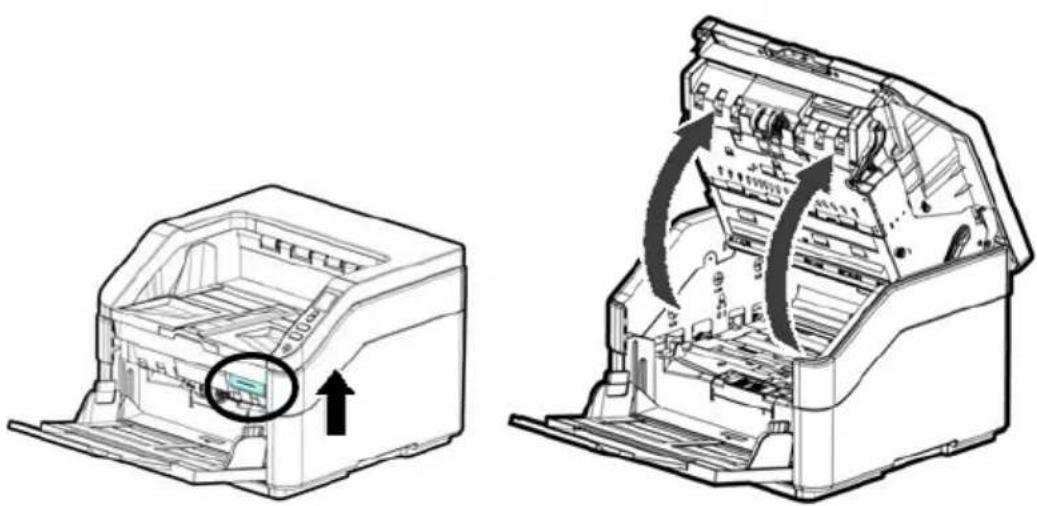

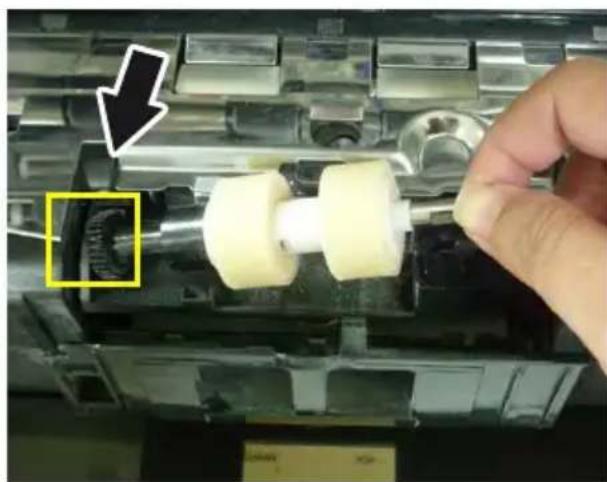

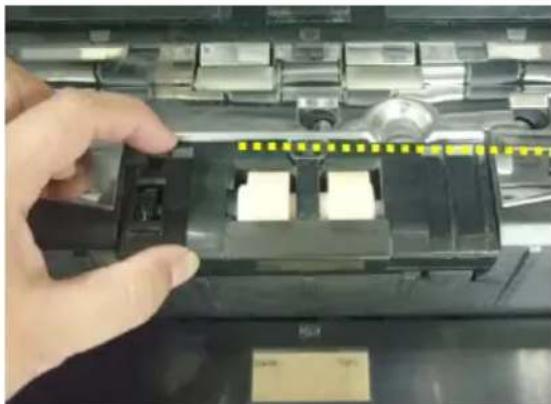

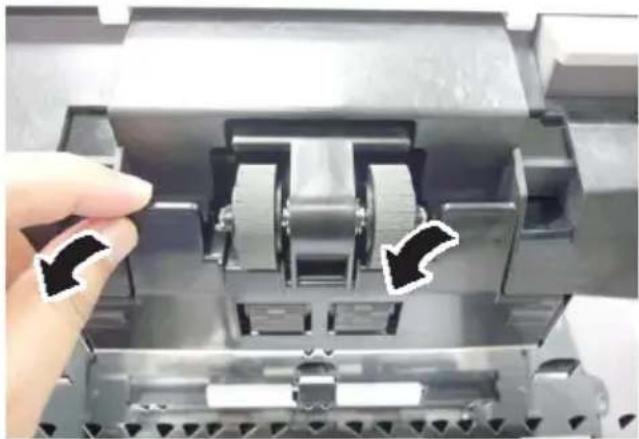

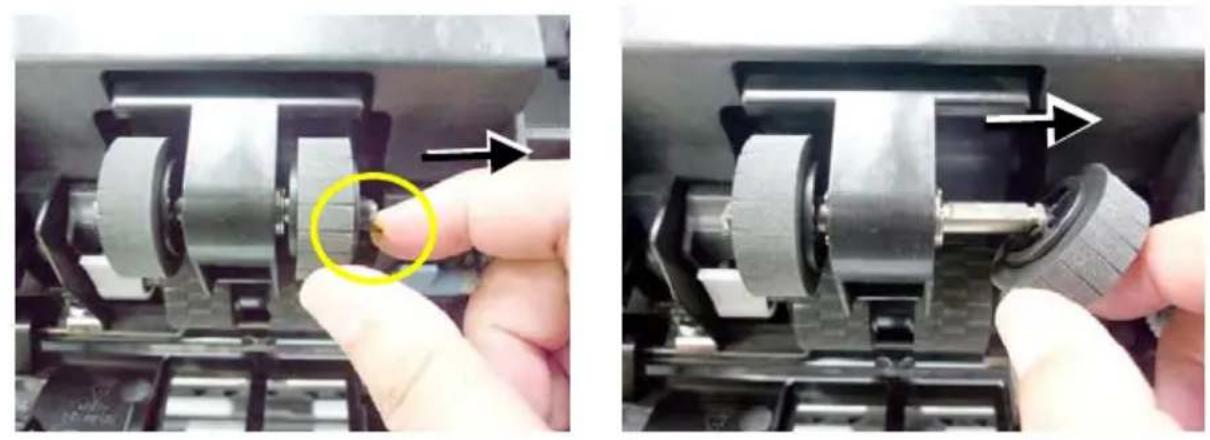

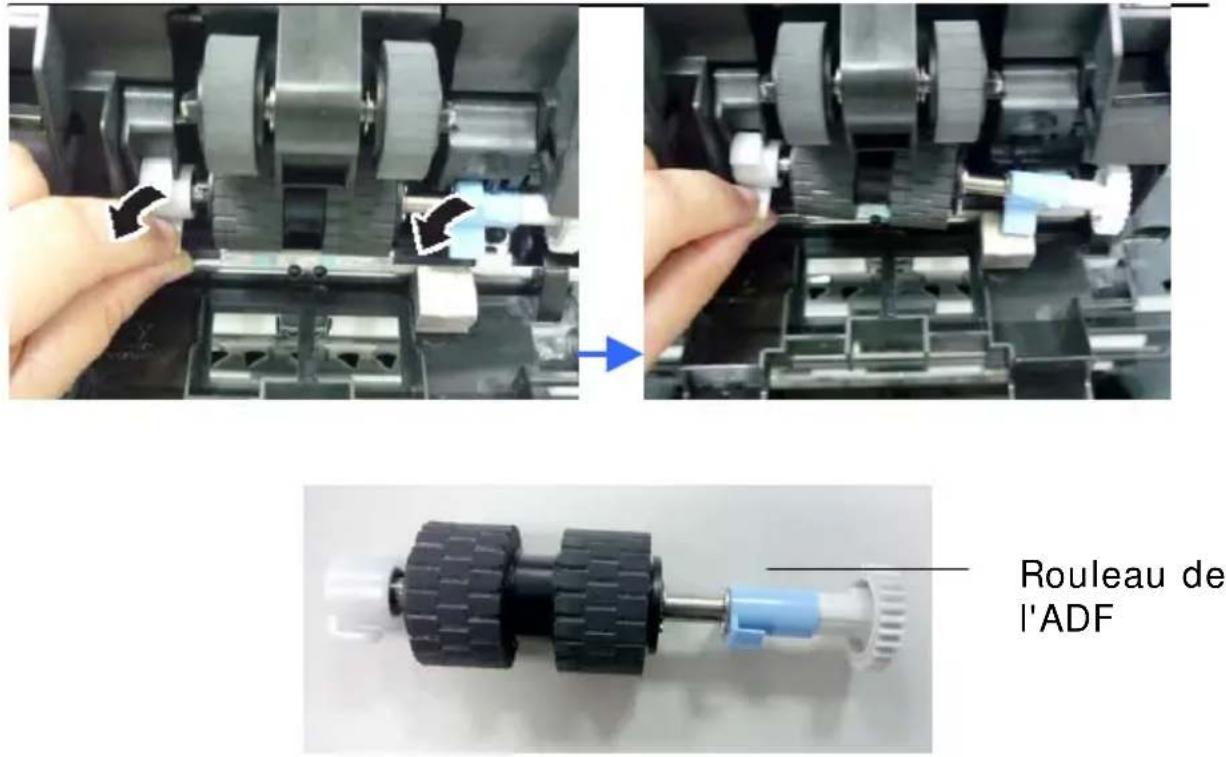

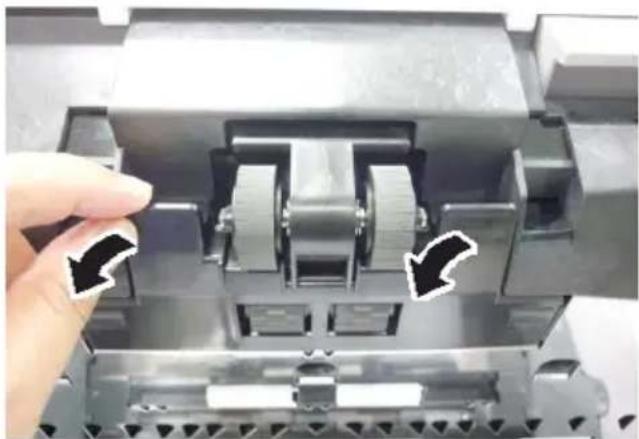

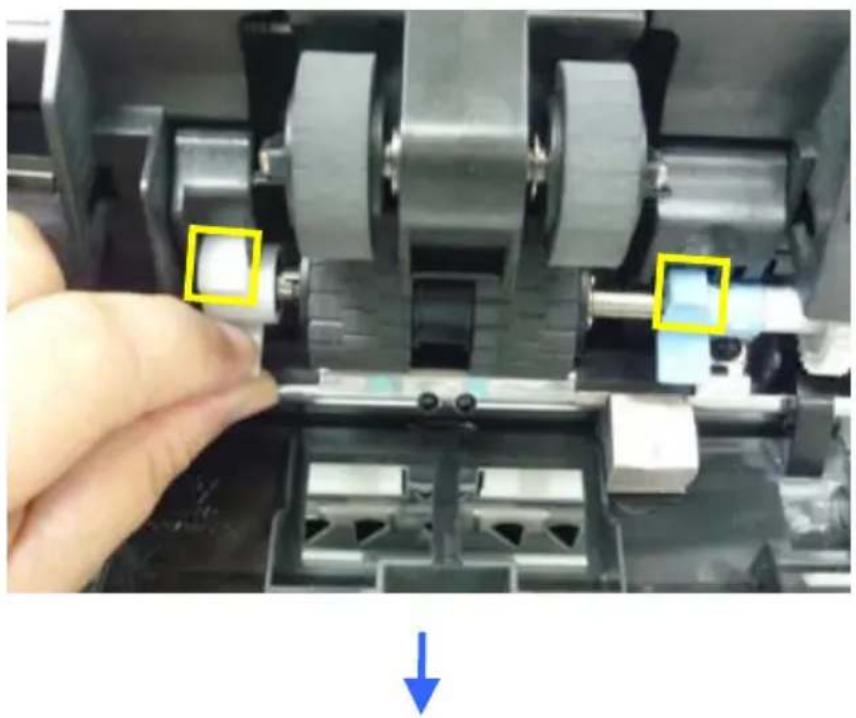

Comment remplacer le rouleau de l'ADF ?

Ouvrez le capot de l'ADF, abaissez le capot du rouleau, appuyez sur la languette pour retirer l'ancien rouleau. Insérez le nouveau rouleau avec le côté opposé à la languette vers le haut, puis refermez les capots.

Où trouver le numéro de série du scanner ?

Le numéro de série se trouve sous le scanner. Il est nécessaire pour toute demande de support technique. Consultez l'onglet Informations du pilote pour la version du gestionnaire.

MODE D'EMPLOI AD8120P AVISION

Manuel de l'utilisateur

Microsoft est une marque déposée aux Etats-Unis de Microsoft Corporation.

Windows 7 et Windows 8 sont des marques de Microsoft Corporation.

IBM, IBM PC sont des marques déposées d'International Business Machines Corp.

Les autres marques et produits cités sont des marques déposées ou des marques de leurs propriétaires respectifs.

Droits d'auteurs

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système d'archivage, ou traduite dans n'importe quelle langue ou n'importe quel langage de programmation, sous n'importe quelle forme ou par n'importe quels moyens, électroniques, mécaniques, magnétiques, optiques, chimiques, manuels, ou autres, sans la permission par écrit de Avision Inc.

Le matériel scannedé par ce produit peut être protégé par des lois gouvernementales et autres règlements, tel que lois de droits d'auteur. C'est l'unique responsabilité de l'utilisateur de se conformer à de telles lois et règlements.

Garantie

Les informations contenues dans ce document sont sujettes à des modifications sans préavis.

Avision ne fait pas de garantie de n'importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé.

Avision décline toute responsabilité pour toute erreur contenue ci-après, ou pour tout dommage accessoire ou indirect résultant de la fourniture, performance, ou utilisation de ce matériel.

Déclaration d'information de conformité de la Commission fédérale des communications (FCC)

Section 15

Le produit a été testé et s'est révélé conforme aux limites définies pour un appareil numérique de classe A, conformément à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Les limites de classe A définies par la FCC sont conçues pour apporter une protection raisonnable contre les interférences nuisibles quand l'équipement est utilisé dans un environnement commercial. Ce matériel génère, utilise et peut émettre de l'énergie sous forme de fréquences radio et, s'il n'est pas installé conformément aux instructions, peut provoquer des interférences nuisibles auquel cas l'utilisateur sera invité à remédier à ces interférences à ses frais.

CE

Union Européenne Avis Réglementaire

Les produits portant le marquage CE sont conformes avec les directives de l'UE suivantes :

• Directive Basse Tension 2014/35/EC
• Directive EMC 2014/30/EC
• Limitation de l'utilisation de certaines substances dangereuses (RoHS) Directive 2011/65/UE

La conformité CE de ce produit est valable si il fonctionne avec l'adapteur secteur marqué CE fournit par Avision.

Ce produit satisfait aux limites de classe A des exigences de sécurité EN55022 et EN55024 de la norme EN 60950 et aux exigences RoHS de la norme EN 50581.

Ce produit appartient à la Classe A. Dans un environnement domestique, il peut provoquer des perturbations radioélectriques, auquel cas l'utilisateur devra prendre les mesures adéquates.

Evacuation dees équipements usagés par les utilisateurs dans les foyers privés au sein de l'Union européenne

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarasser de ce produit de la même façon que vos déchets courants. Au contraire, vous êtes responsable de l'évacuation de vos équipements usagés et à cet effet, vous êtes tenu de les remettre à un point de collecte agréé pour le recyclage des equipments électriques et électroniques usagés. Le tri, l'évacuation et le recyclage séparés de vos équipements usages permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environment. Pour plus d'informations sur les lieux de collecte des équipements usagés, veuillez contacter votre mairie, votre service de traitement des déchet ménagers ou le magasin où vous avez acheté le produit.

Configuration requise

Processeur: Intel ^® Core ^TM 2 Duo ou supérieur

Guide de sécurité du produit

Veuillez lire clairement toutes les instructions et suivre tous les avertissements et toutes les instructions avant d'installer et d'utiliser l'appareil.

Les indications suivantes sont utilisées dans ce document pour éviter tout risque d'accident ou de dommage pour vous et/ou pour l'appareil.

⚠ AVERTISSEMENT	Indique des situations potentiellement dangereuses qui, si les instructions ne sont pas suivies, peuvent entraîner la mort ou des blessures graves.
⚠ ATTENTION Indique	une situation potentiellement dangereuse qui, si les instructions ne sont pas suivies, peuvent entraîner des blessures mineures ou modérées et des dommages aux biens.

AVERTISSEMENT

Utilisez uniquement le câble USB fourni avec votre appareil et évitez les abrasions, les coupures, les effilochages, les sertissages et les déformations. L'utilisation d'un autre câble USB peut entraîner un incendie, une décharge électrique ou des blessures.
Placez l'appareil suffisamment près de l'ordinateur afin que le câble d'interface puisse facilement raccorder l'appareil et l'ordinateur.

■ Ne placez ou ne stockez pas l'appareil :

• À l'extérieur
• À proximité de poussière ou de saleté excessives, d'eau ou de sources de chaleur
• Dans des emplacements soumis à des chocs, vibrations, températures ou humidités élevées, exposition directe du soleil, fortes sources de lumière ou changements rapides de température ou d'humidité.

N'utilisez jamais l'appareil avec les mains mouillées.
Ne tentez jamais de démonter, modifier ou réparer l'appareil ou les accessoires de l'appareil vous-même, sauf si cela est spécifiquement expliqué dans la documentation de l'appareil. Cela pourrait entraîner un incendie, une décharge électrique ou des blessures.
Débranchez l'appareil et le câble USB et faites appel à du personnel de service qualifié dans les circonstances suivantes :
- Du liquide est entré dans l'appareil.
- Un objet est entré dans l'appareil.
- L'appareil est tombé ou le boîtier a été endommagé.
- L'appareil ne fonctionne pas normalement (par ex. apparition de fumée, odeur étrange, bruit suspect, etc.) ou présente un changement brusque de performances.

Avant de procéder au nettoyage, débranchez l'appareil et le câble USB.

ATTENTION :

• Ne placez pas l'appareil sur des tables irrégulières ou penchées. Ne placez pas l'appareil sur une surface instable. L'appareil peut tomber et causer des blessures.
• Ne posez pas d'objets lourds sur l'appareil. L'appareil pourrait être déséquilibré et tomber. Cela pourrait entraîner des blessures.
  Stockez le cordon d'alimentation et le câble USB fournis hors de portée des enfants, pour éviter les risques de blessures.
  Conservez les sacs en plastique fournis hors de portée des enfants ou jetez-les pour éviter les risques d'asphyxie.
  Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période, débranchez le câble USB de l'ordinateur.

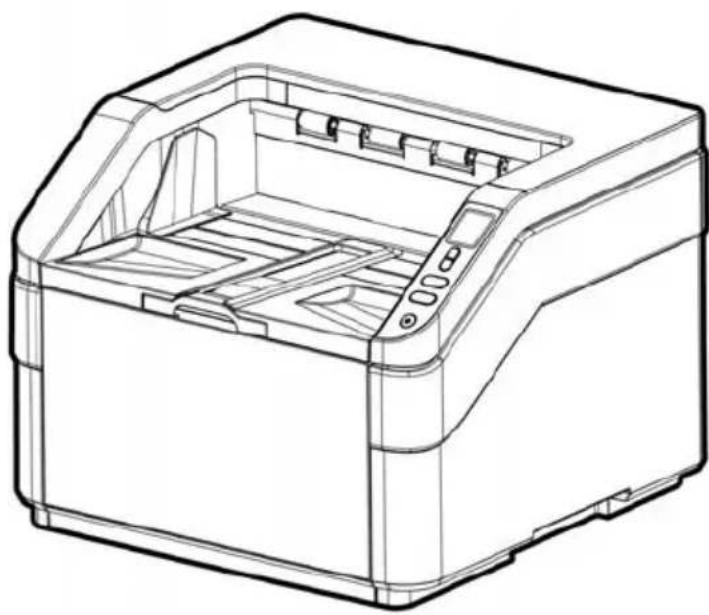

1. Introduction

Félicitations pour votre achat du scanner de documents et d'images à haute vitesse. Avec ce scanner, vous pouvez numériser vos piles de documents contenant jusqu'à 500 pages en une fois pour accroître votre productivité.

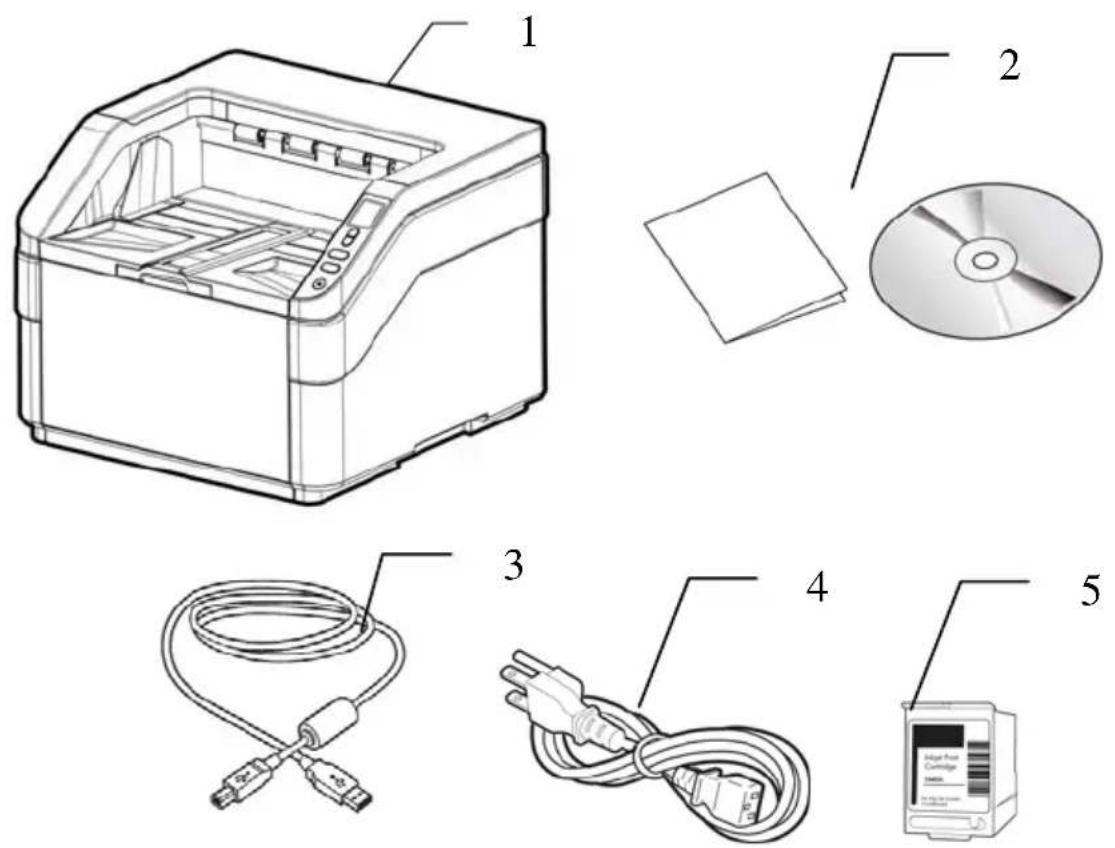

1.1 Éléments de l'emballage

L'image suivante illustre le contenu de l'emballage. Si vous n'avez pas reçu tous les articles, contactez votre revendeur immédiatement.

1. Unité principale du scanner
2. CD (logiciel)/ Guide de urd u i rapide
3. USB cable
4. Cordon d'alimentation
5. Cartouche d'imprimante (Optionnelle)

Note:

1. Veuillez conserver tous les matériaux d'emballage pour pouvoir retourner le scanner pour réparation.
2. Pour accéder à notre service de support supplémentaire, veuillez aller sur www.avision.com pour enregistrer votre produit Avision.

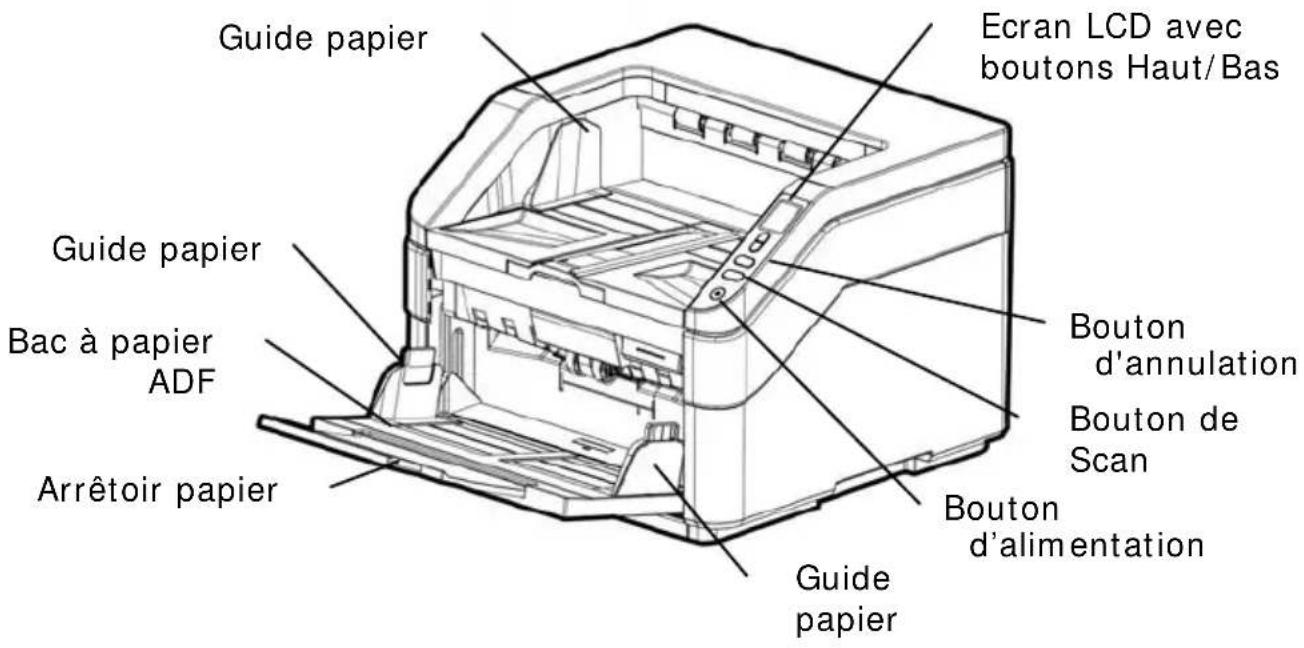

1.2 Vue avant

Guide papier Ecran LCD avec boutons Haut/Bas Guide papier Bac à papier ADF Arrêtoir papier Bouton d'annulation Bouton de Scan Guide papier Bouton d'alimentation

Nom de la pièce	Fonction
Extension Peut se retirer et s'ajuster à la taille du document numérisé.
Curseur Largeur du papier	Faites glisser le curseur [Largeur du papier]vers leBASpour permettre au guide de s'adapter parfaitement au document.
Bac à papier ADF Chargez le document dans cette pièce lors de la numérisation d'un document.

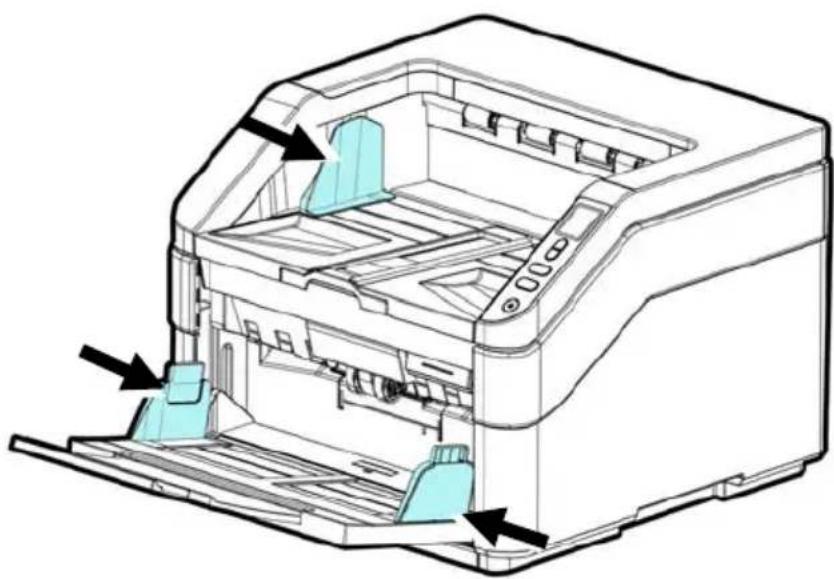

Guide papier S'ajuste à la largeur des documents pour éviter que les pages numérisées soient penchées.
Panneau de commande	Ecran LCD :Affiche un numéro indiquant la destination du scanner en utilisant les boutons Haut/Bas.Bouton d'alimentation :Appuyez pour mettre en marche.Bouton Scan :Appuyez pour démarrer un scan.Bouton Annulation :Appuyez pour annuler le scan en cours.
Couverture du document	Ouvrez-la pour placer le document sur la vitre.
Arrêtoir papier Ajustez	à la longueur des documents pour les empêcher de tomber.

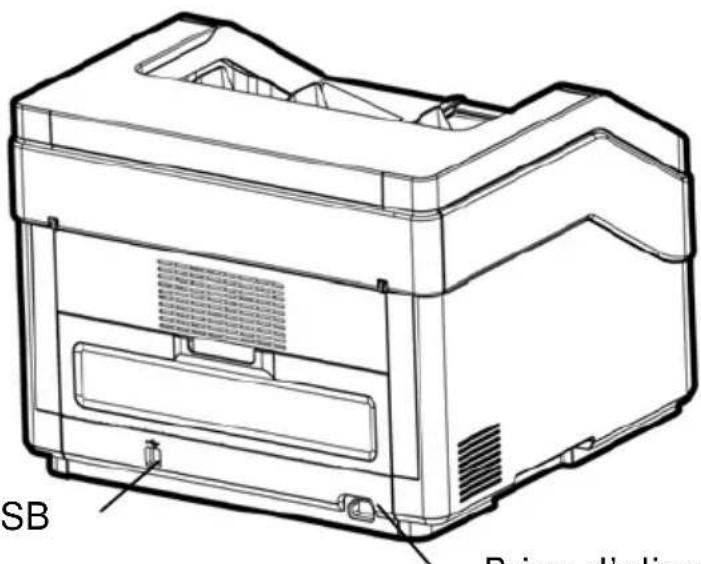

1.3 Vue de derrière

SB Price d'olive

Port USB
Prise d'alimentation

Nom de la pièce Fonction
Port USB Pour se connecter à votre ordinateur.
Prise d'alimentation	Branchez le cordon d'alimentation à une prise de courant.

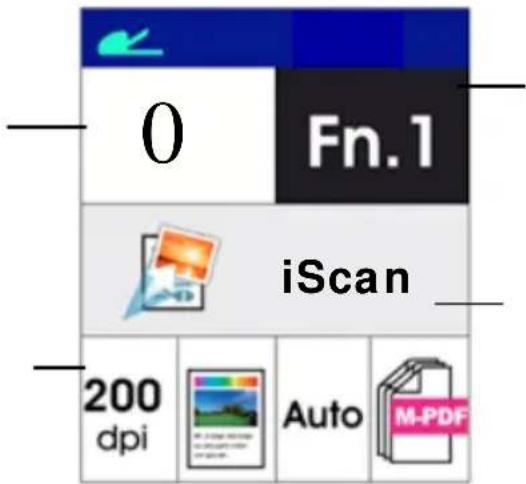

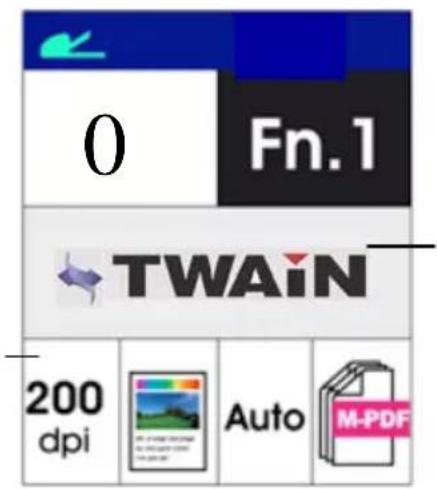

1.4 Écran LCD

Après avoir installé le pilote du scanner et connecté le scanner à votre ordinateur, l'écran LCD suivant est affiché :

Indique les paramètres de numérisation actuels

0 Fn.1 TWAIN 200 dpi Auto M-PDF

Indique l'utilisation de TWAIN pour lancer une numérisation

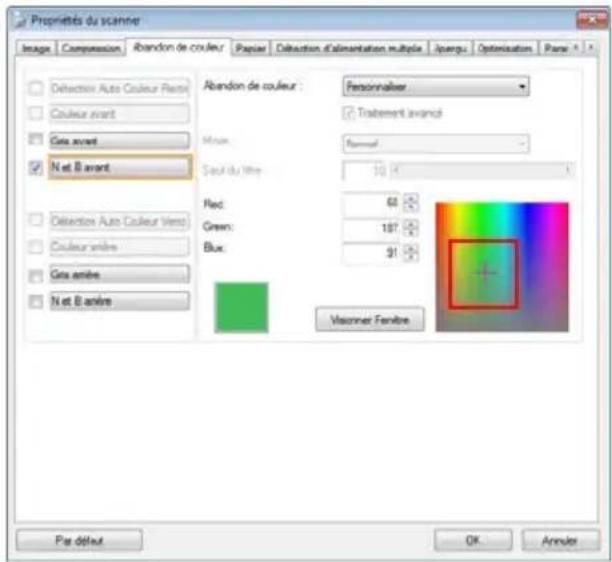

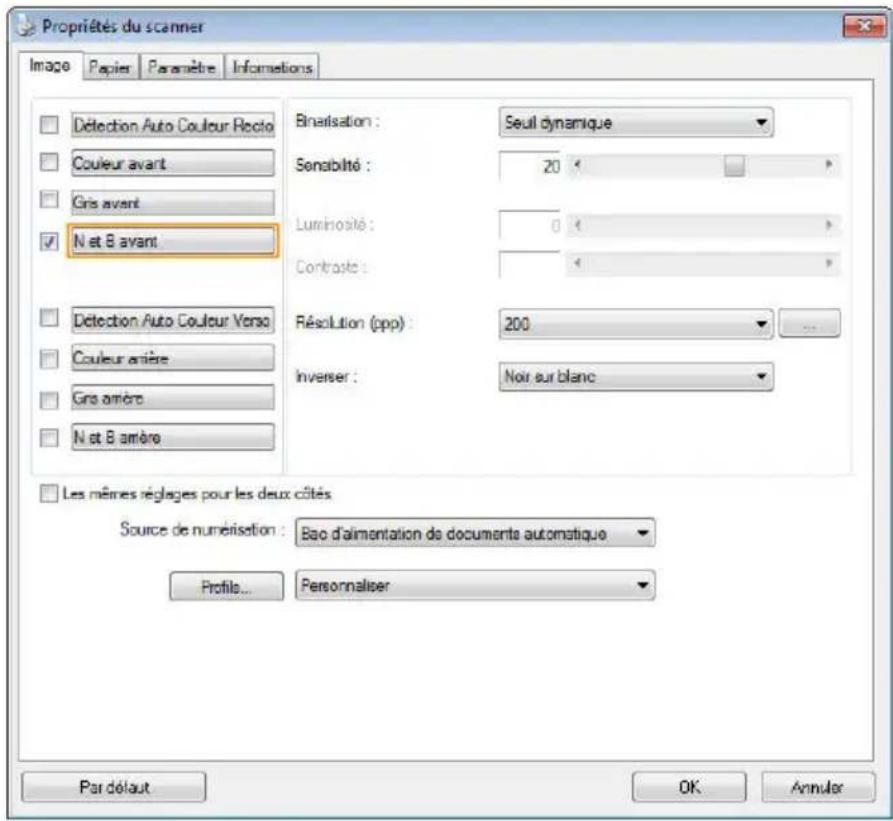

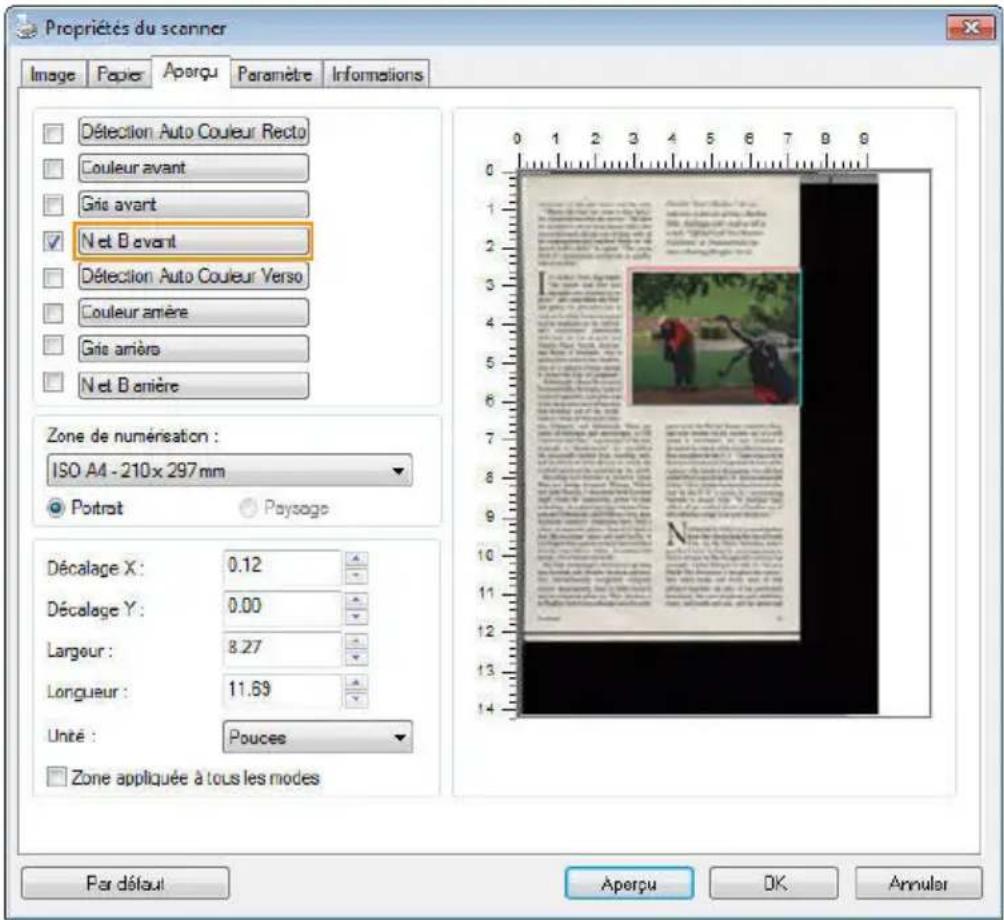

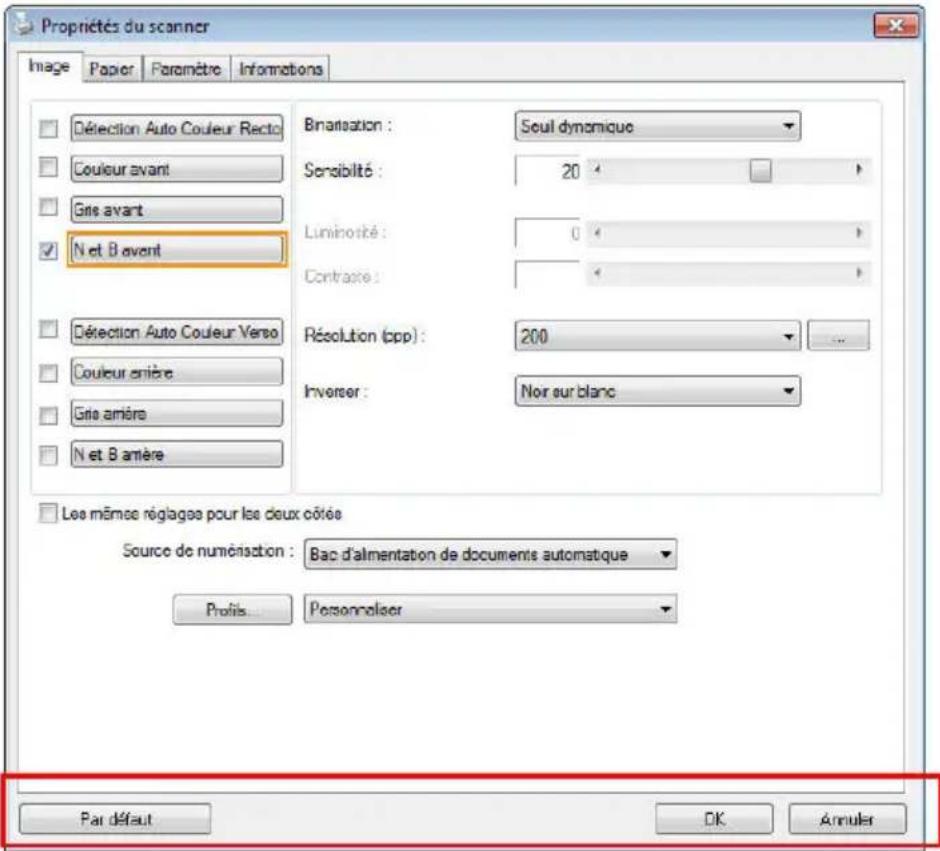

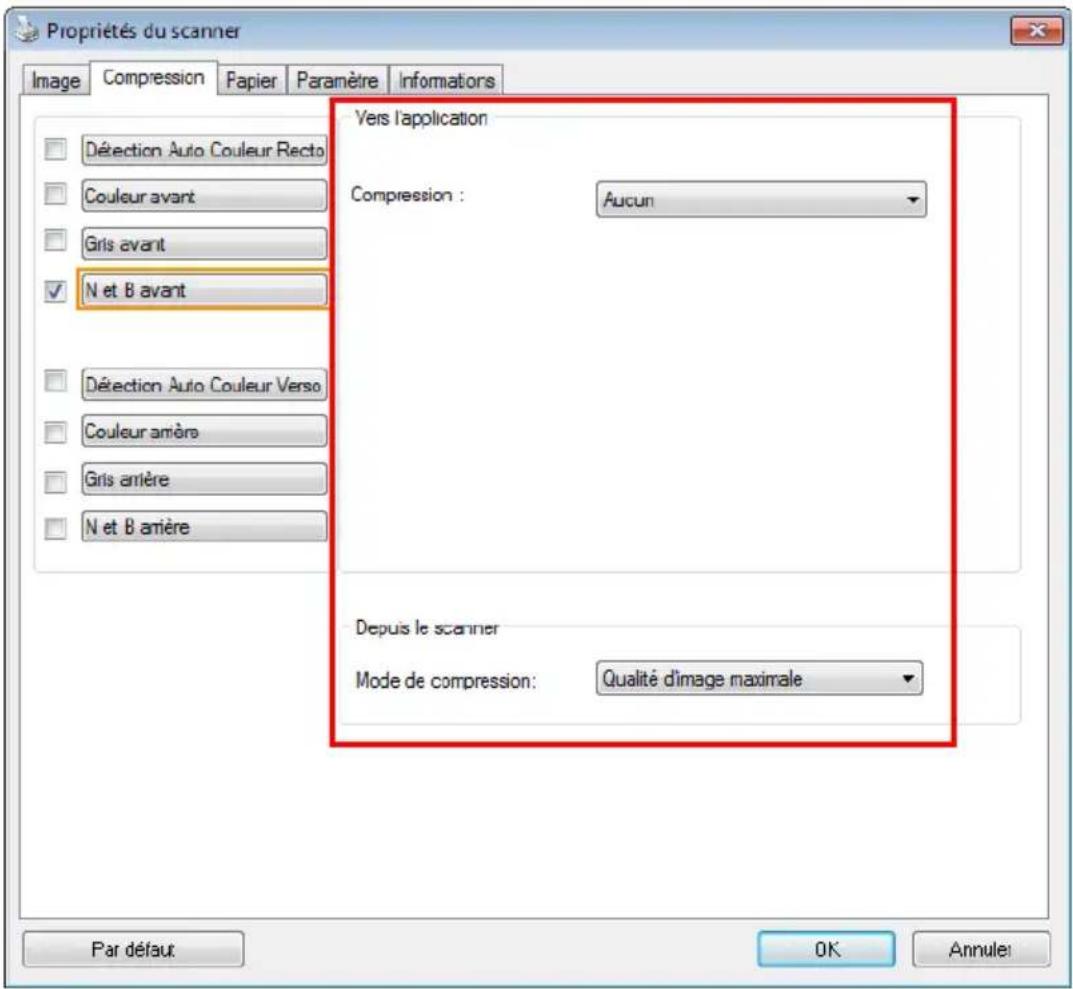

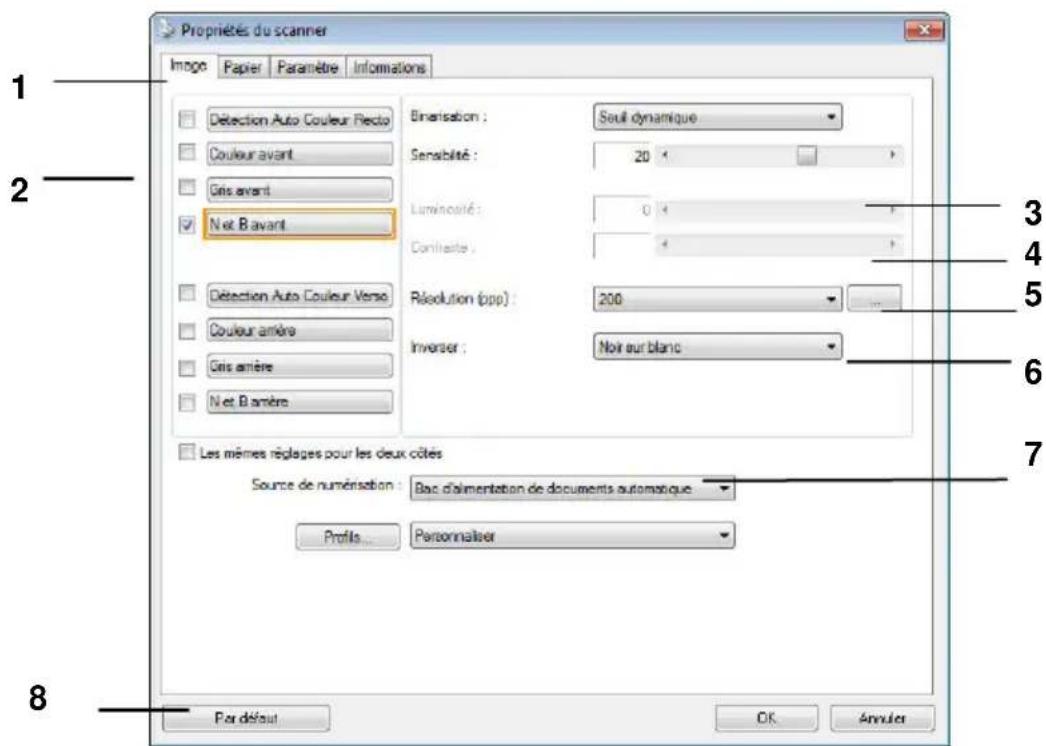

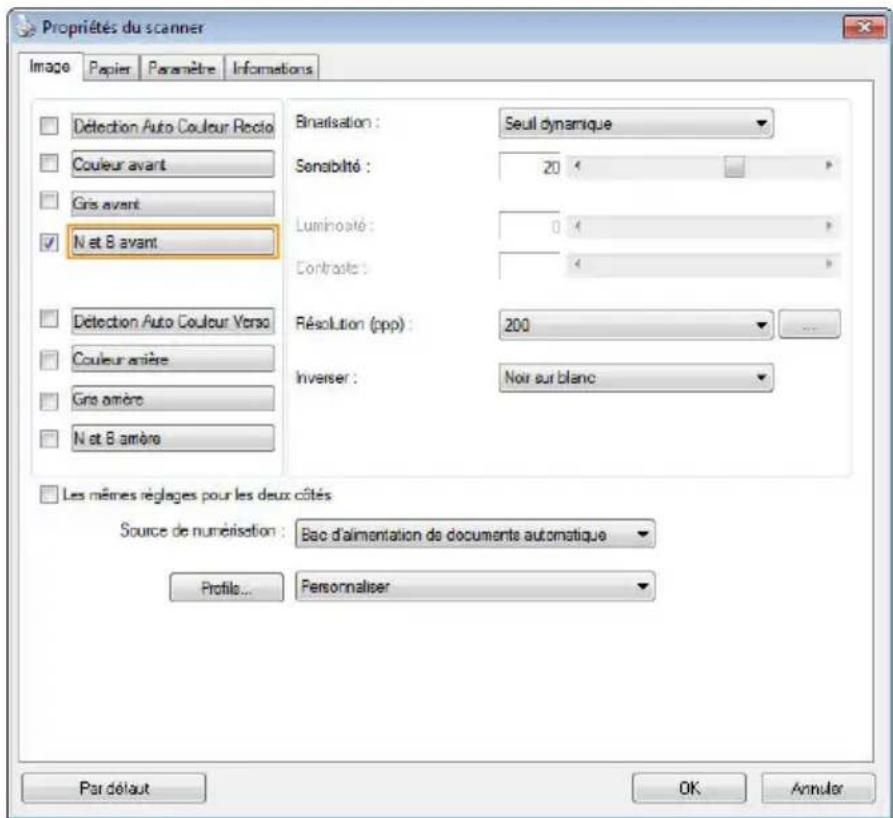

Consultez le chapitre 4 – Utilisation de la boîte de dialogue Propriétés Avision pour savoir comment lancer une numérisation avec l'interface utilisateur TWAIN.

Après avoir installé le pilote du scanner, l'application logicielle Gestionnaire de boutons et connecté le scanner à votre ordinateur, l'écran LCD suivant est affiché :

Indique le nombre de numérisations

Indique les param ètres de numérisa tion actuels

0 Fn.1 iScan 200 dpi Auto M-PDF

Indique le numéro de fonction du gestionnaire de

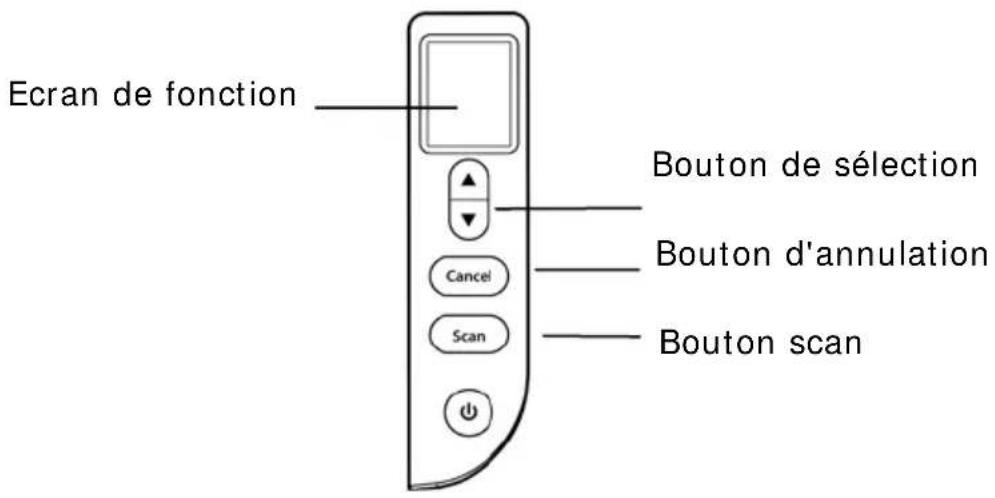

Consultez le chapitre 6 – Utilisation du bouton pour savoir comment appuyer sur le bouton pour effectuer une numérisation.

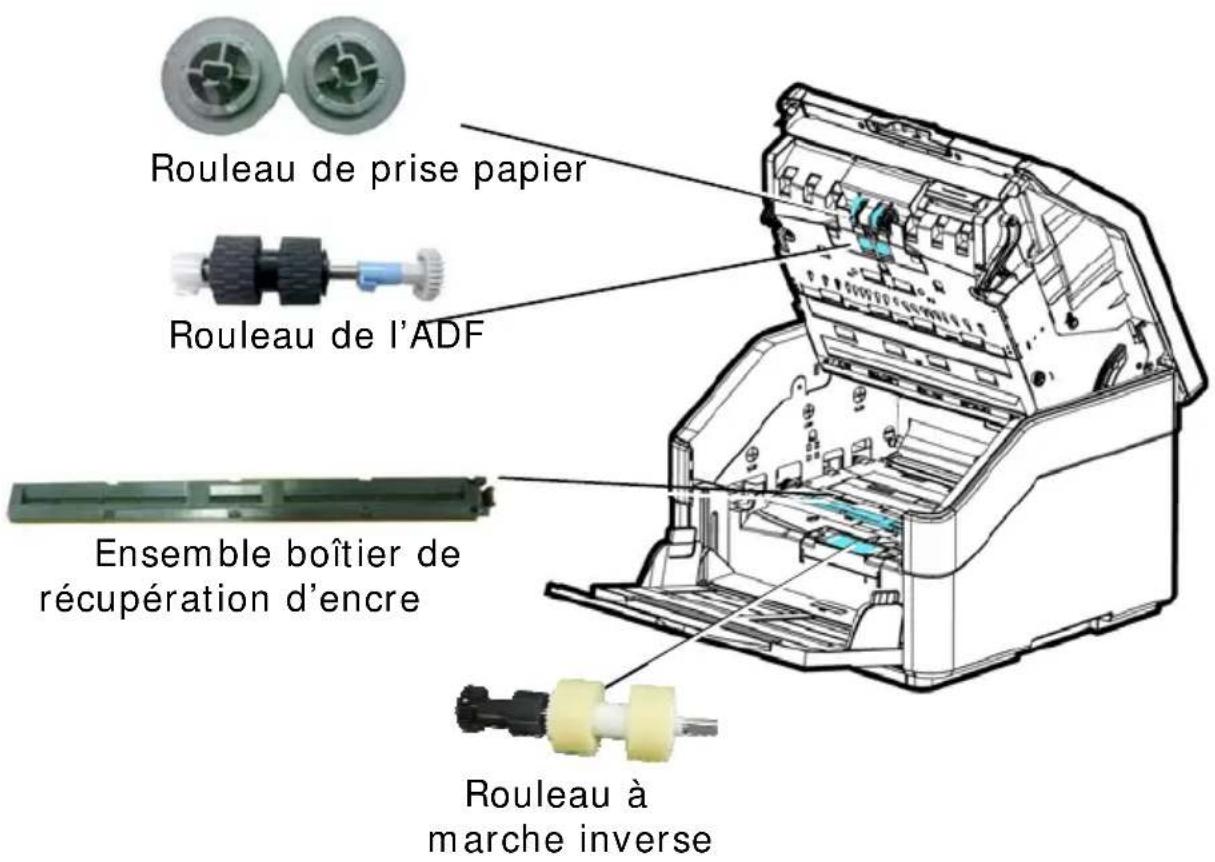

1.5 Éléments amovibles

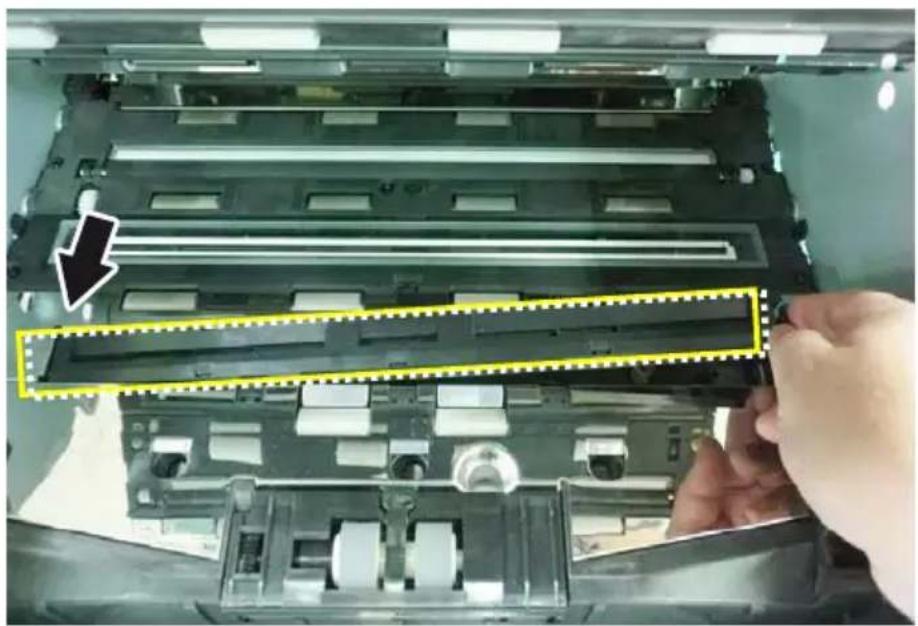

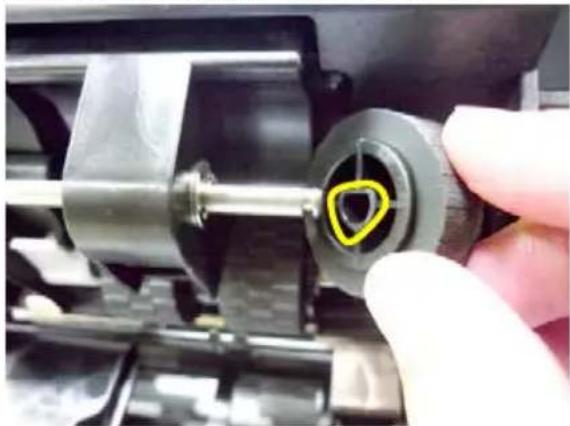

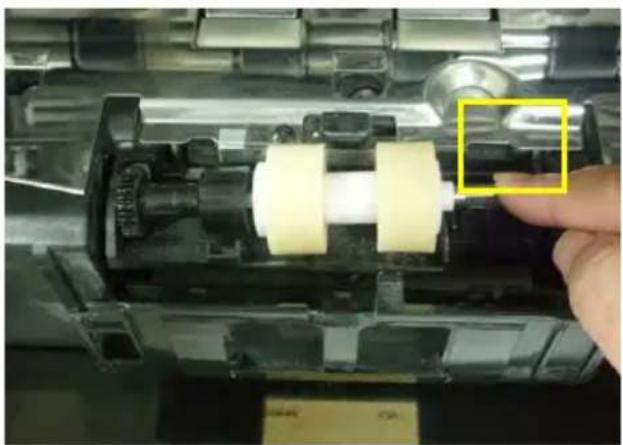

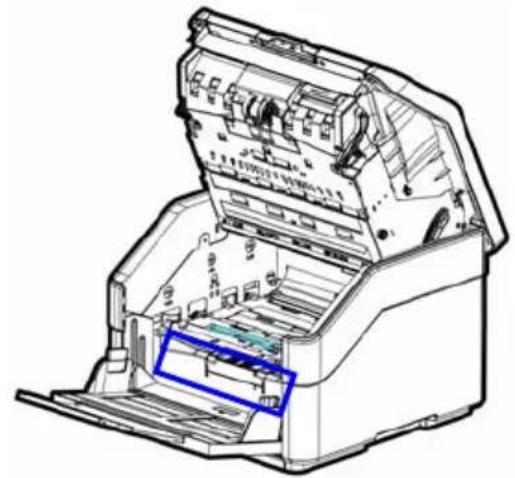

Rouleau de prise papier Rouleau de l'ADF Ensemble boîtier de récupération d'encre Rouleau à marche inverse

2. Installation

2.1 Précautions

➢ P rotégez le scanner du soleil. Le soleil direct ou une chaleur excessive peuvent endommager l'appareil.
N'installez pas le scanner dans un endroit humide ou poussièreux.
Utilisez une source d'alimentation correcte.
➢ Installez le scanner sur une surface plate et stable. Les surfaces penchées ou inégales peuvent causer des problèmes d'opération.
➢ Conservez la boîte du scanner et le matériel d'emballage pour transport.

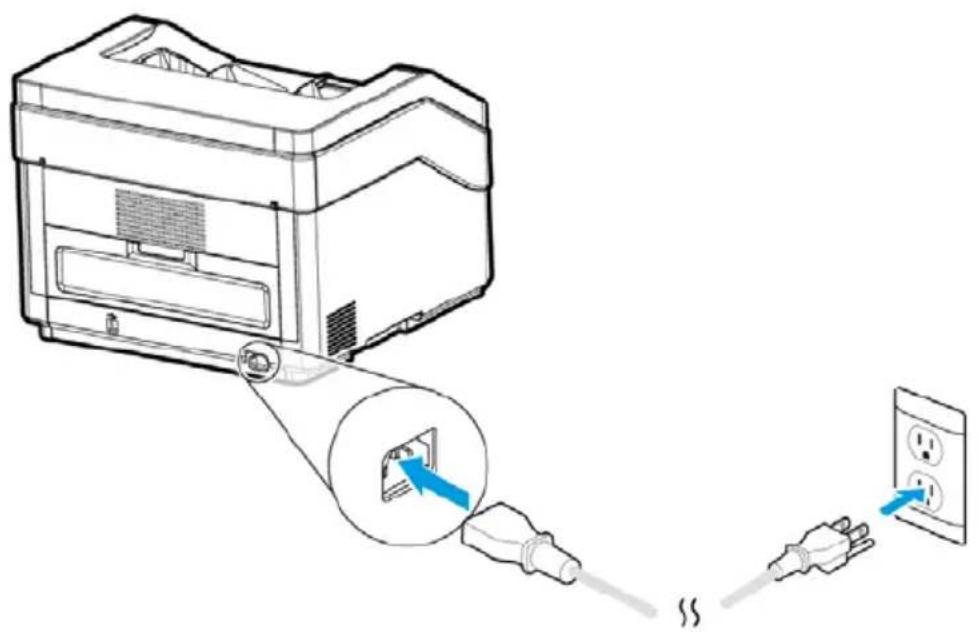

2.2 Connecter le câble d'alimentation

Branchez la petite extrémité de l'adaptateur d'alimentation dans la fiche d'alimentation de votre scanner. Insérez l'autre extrémité dans une prise de courant appropriée.

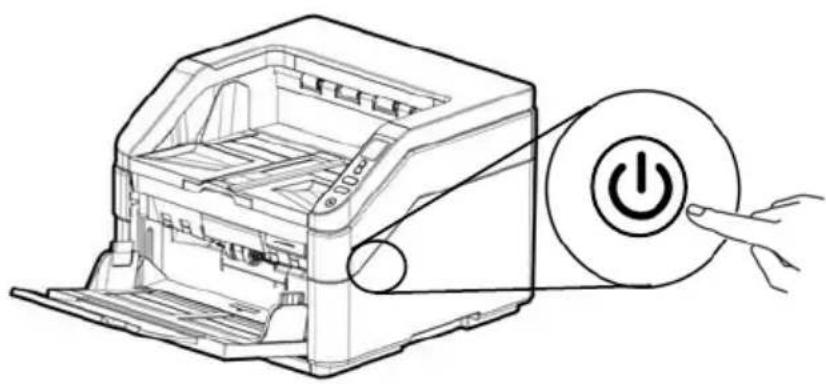

Pressez le bouton Power sur le panneau avant, le voyant lumineux Power clignotera. Une fois terminé et prêt à scanner, l'indicateur lumineux s'arrêtera de clignoter et restera allumé en continue. Pour éteindre le scanner, pressez le bouton Power pendant 3 secondes, l'indicateur lumineux d'alimentation s'éteindra.

2.4 Installer les logiciels

Note:

• Pour assurer que votre ordinateur peut identifier le scanneur USB, installez tout d'abord le pilote du scanneur avant de connecter le scanneur à votre ordinateur.

• Le pilote du scanner contient les pilotes TWAIN, ISIS et WIA. Vous pouvez utiliser le scanner via l'interface TWAIN, ISIS, ou WIA. Lancez l'application logicielle d'édition d'images compatible TWAIN pour choisir une interface utilisateur TWAIN ou WIA, ou le logiciel ISIS pour choisir une interface utilisateur ISIS. Vous pouvez également lancer le scanner et l'assistant caméra de Microsoft pour utiliser le scanner via une interface utilisateur WIA.

• Placer le CD-ROM fourni avec le scanner dans le lecteur CD-ROM de votre ordinateur.

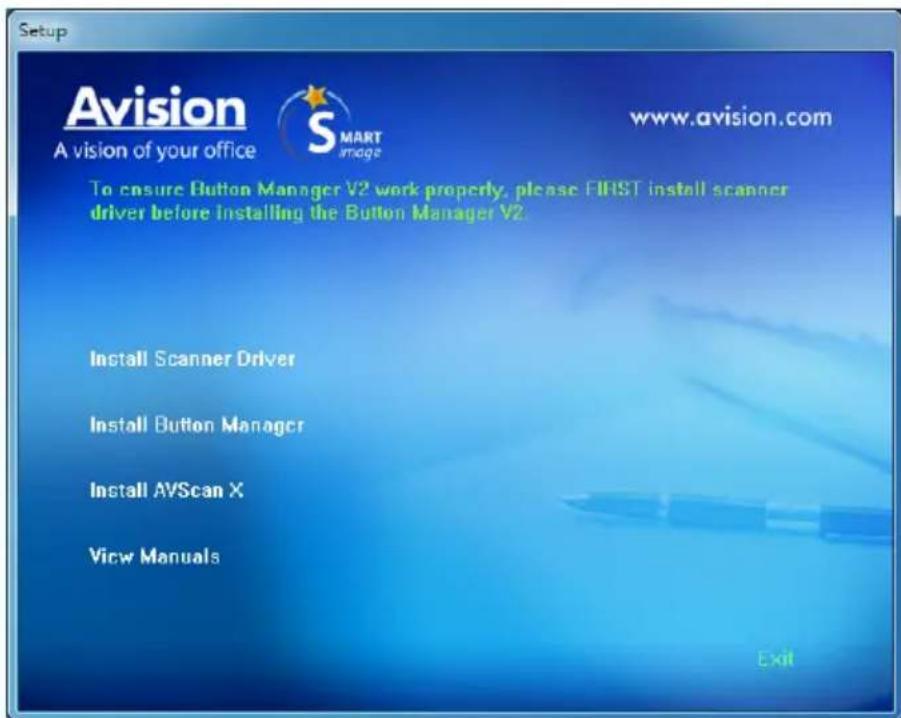

• La fenêtre d'installation du logiciel apparaît à l'écran. Dans le cas contraire, retournez dans le menu de configuration et lancez setup.exe.

Contenu de l'installation graphique:

• Installer Pilote du Scanner: Pour communiquer avec votre scanner, vous avez besoin d'installer le pilote du scanner. Pour vous assurer que Button Manager V2 fonctionne correctement, installez D'ABORD le pilote du scanner avant d'installer Button Manager V2.
  • Installer le Gestionnaire de Bouton: Pour utiliser les boutons du scanner, vous devez installer le gestionnaire de bouton.
• Installer AVScan X: Pour numériser et organiser votre document multi-page, vous pouvez installer le logiciel d'application pour les gérer facilement et efficacement.

• Voir les manuels: Cliquez sur “Voir les manuels” pour visualiser ou imprimer le manuel de l’utilisateur détaillé du scanner et du gestionnaire de bouton V2.

• Cliquez sur Installer le pilote du scanner pour installer le pilote du scanner, puis cliquez sur Installer Button Manager V2 pour installer Button Manager V2 sur votre ordinateur.

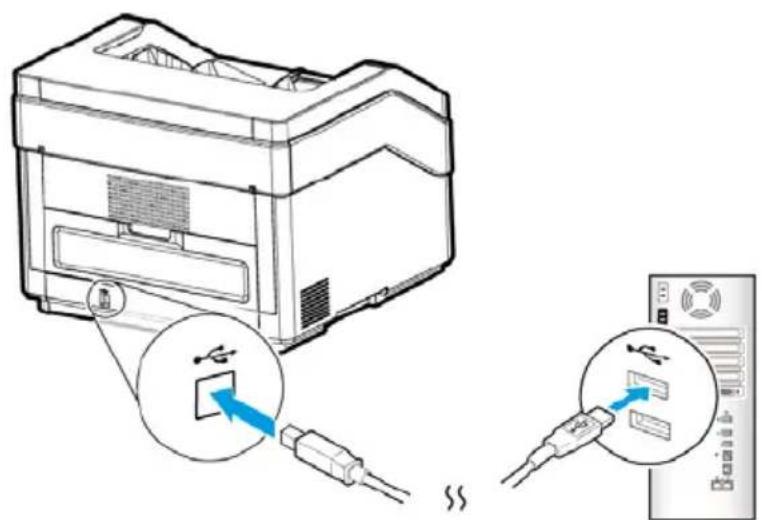

2.5 Connecter à l'ordinateur

1. Connectez l'autre extrémité carrée du câble USB au port USB de votre scanner. Branchez l'extrémité rectangulaire au port USB à l'arrière de votre ordinateur.

1. L'ordinateur devrait détecter un nouveau dispositif USB et afficher le message suivant: "un nouveau matériel a été détecté".

2. En suivant les instructions à l'écran, cliquez sur le bouton Suivant pour continuer. Lorsque l'écran de certification apparaît, cliquez sur Continuer pour terminer l'installation.

3. Quand le dialogue est fini, appuyez sur le bouton "terminer".

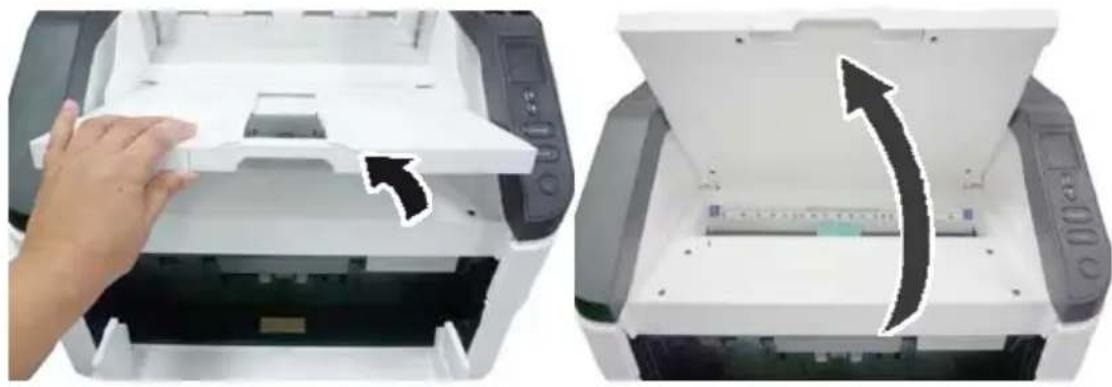

2.6 Installation de la cartouche d'imprimante (Optionnelle)

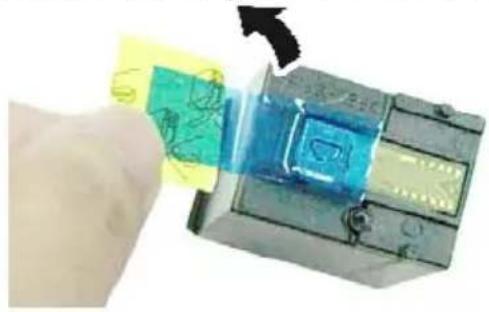

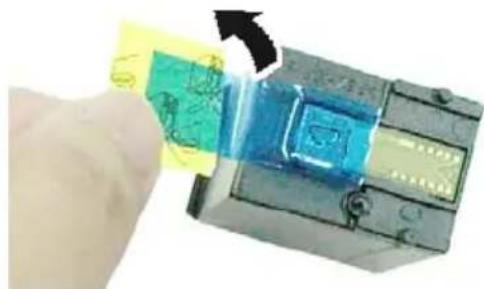

1. Ou vrez la boîte de la cartouche d'impression et retirez le ruban de protection de la partie inférieure de la cartouche.

- Si vous retirez une cartouche d'impression, remettez-la immédiatement. Si la cartouche est hors de l'appareil pendant trop longtemps, l'encre peut sécher et obstruer les buses.

- Tenez soigneusement la cartouche d'encre pour éviter de tacher vos vêtements ou les alentours.

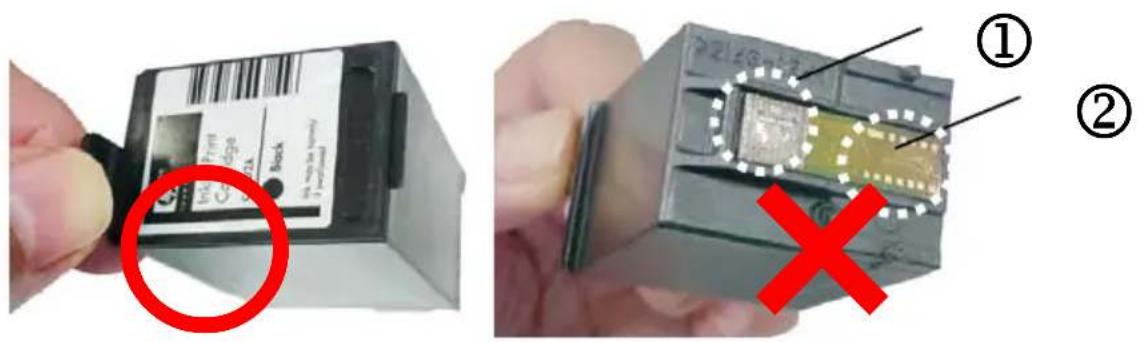

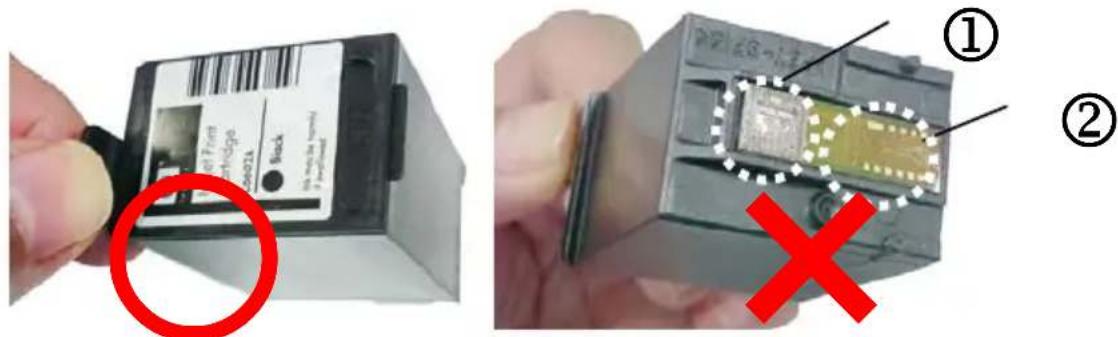

1. Ne touchez pas les buses d'encre (①) ni les contacts en or (②) une fois que le ruban a été retiré.

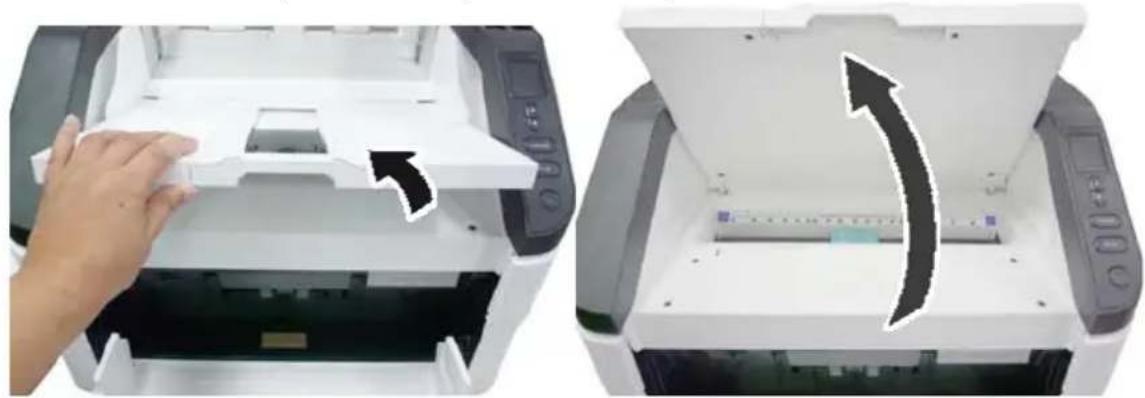

1. Ouvrez le capot du dispositif d'impression.

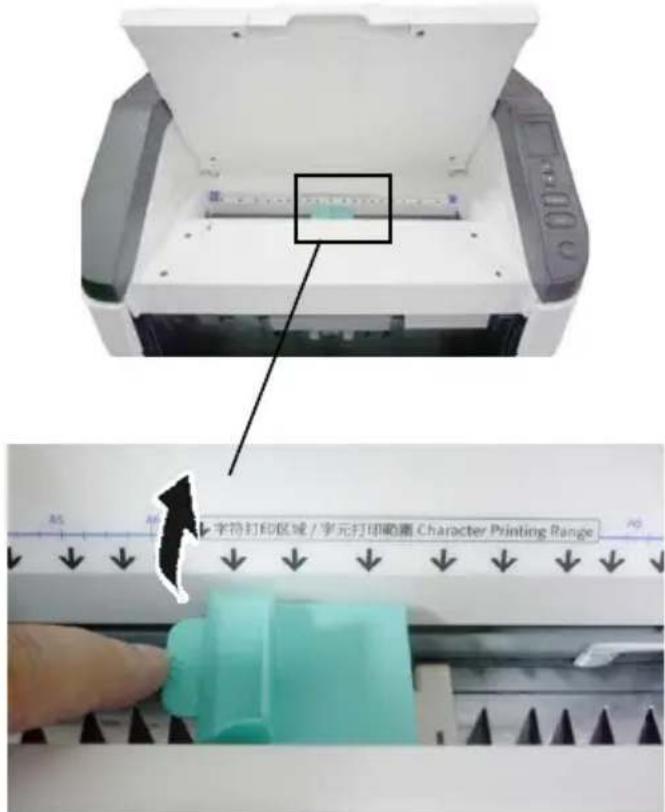

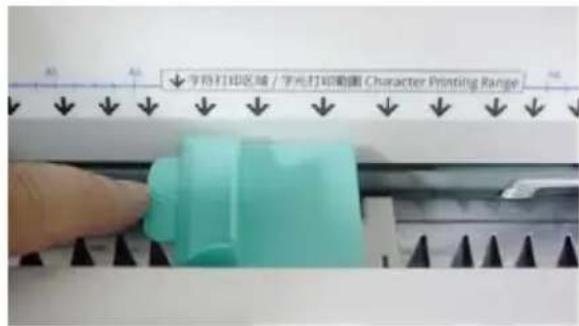

1. Ouvrez le support de la cartouche d'impression en soulevant le levier de verrouillage avec votre doigt.

字符打印区域 / 字元打印範圍 Character Printing Range

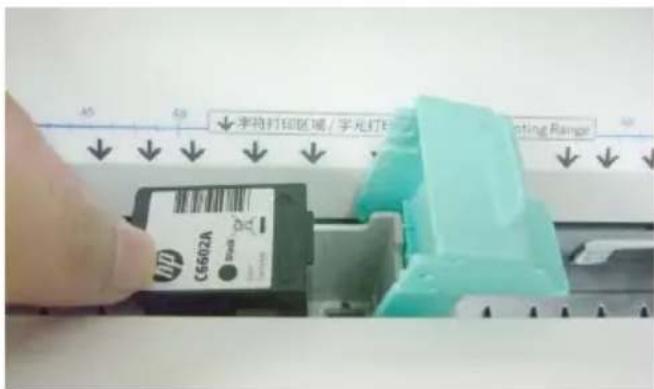

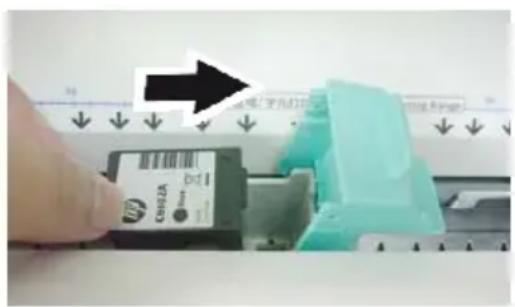

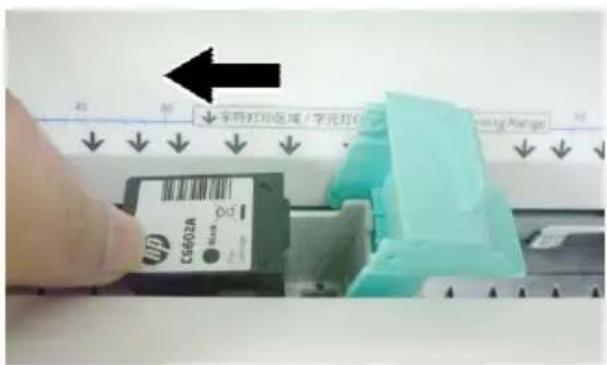

1. Saisissez la patte de la cartouche et insérez la cartouche dans le support avec l'étiquette orientée vers le haut et la patte dirigée vers la gauche.

C6602A print 字符打印区域 / 字元打印 Printing Range

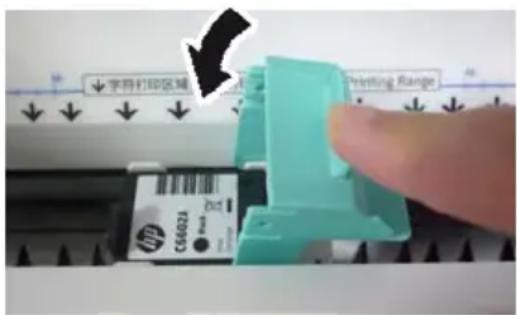

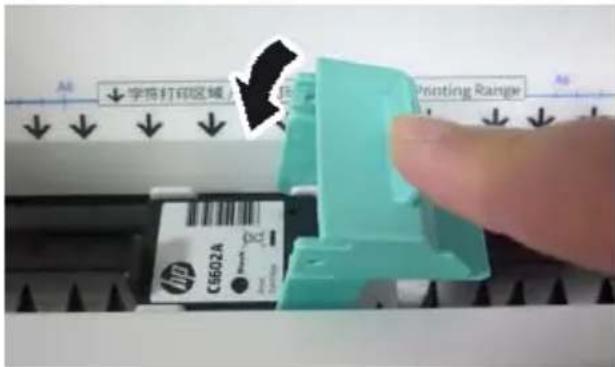

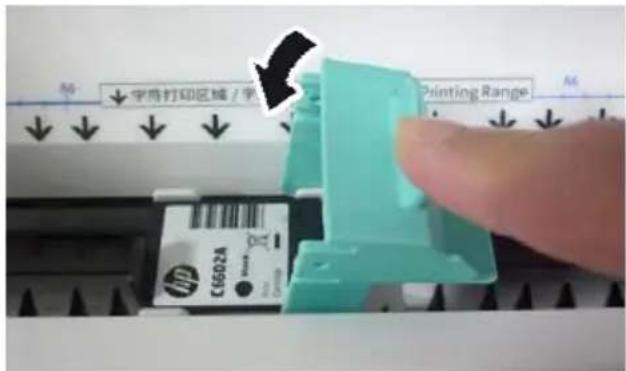

1. Baissez le levier de verrouillage du support de la cartouche d'impression jusqu'à ce qu'il se verrouille.

M ↓ 守母打印区域 / 字 Printing Range M ↓ ↓ HP C6602A

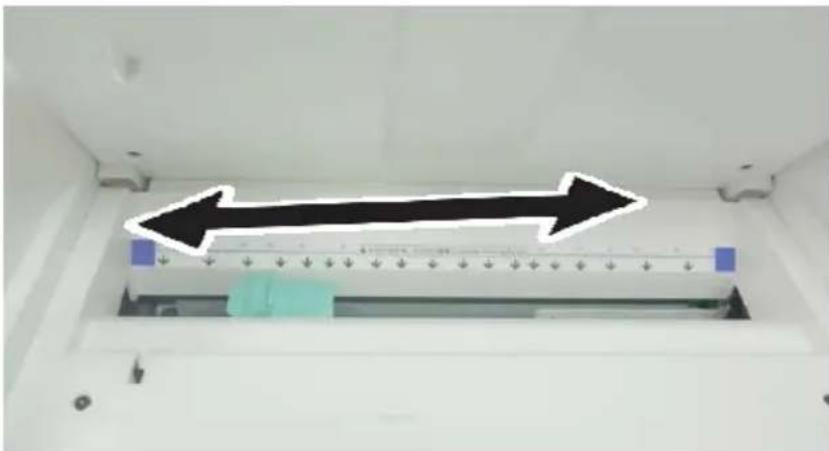

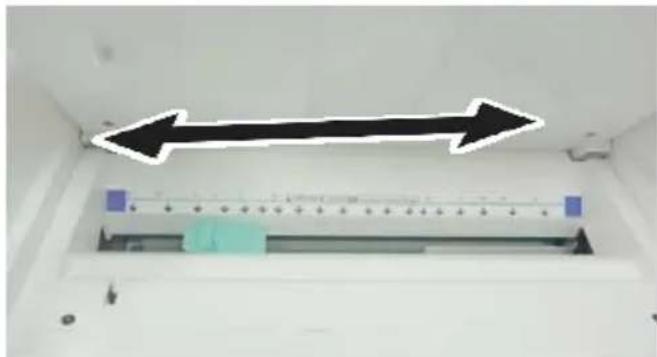

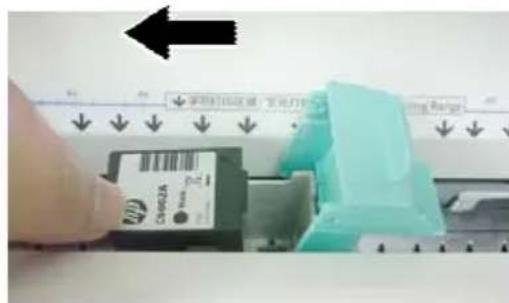

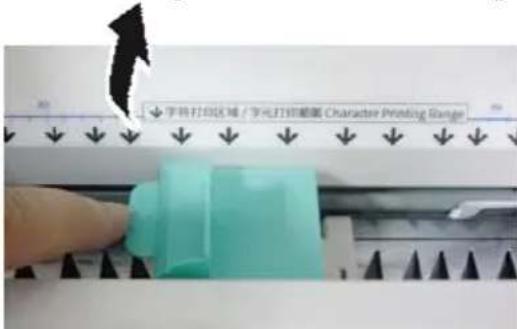

1. Positionnez le support de la cartouche d'impression le long du passage du document.

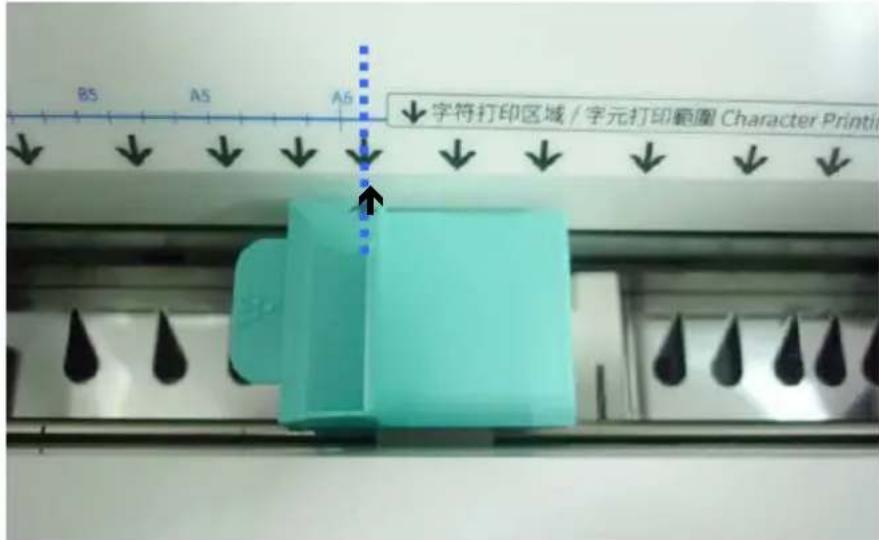

1. Alignez le repère en forme de flèche situé sur le support de la cartouche d'impression avec le repère en forme de flèche situé sur le produit.

BS AS A6 ↓字符打印区域 / 字元打印範圍 Character Printl

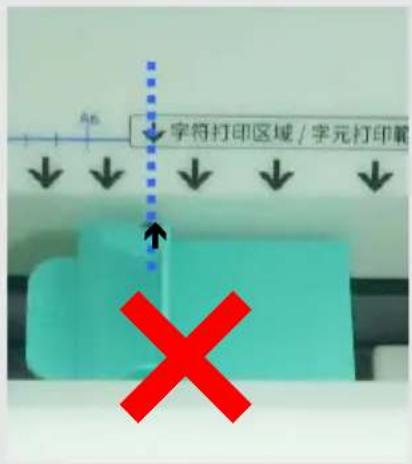

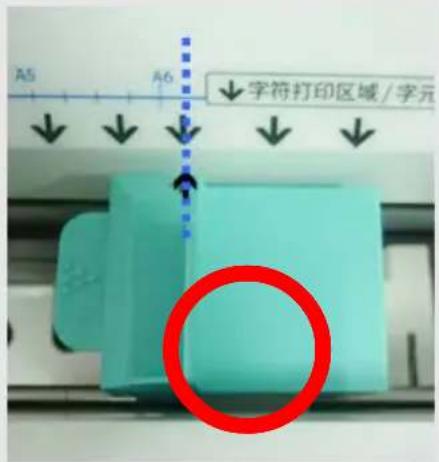

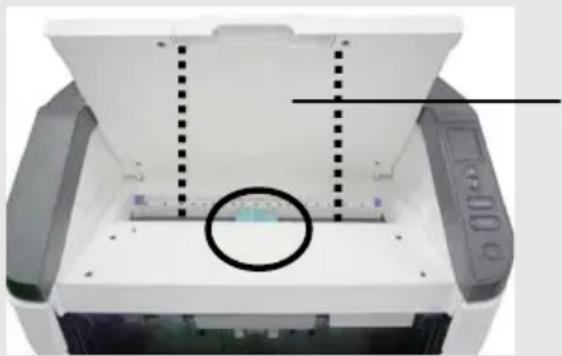

IMPORTANT :

Si les flèches n'ont pas été alignées, l'imprimante n'est pas en mesure d'imprimer des caractères sur votre document.

字符打印区域 / 字元打印 ×

A5 A6 ↓字符打印区域/字元 ↓ ↓ ↓ ↓ ○

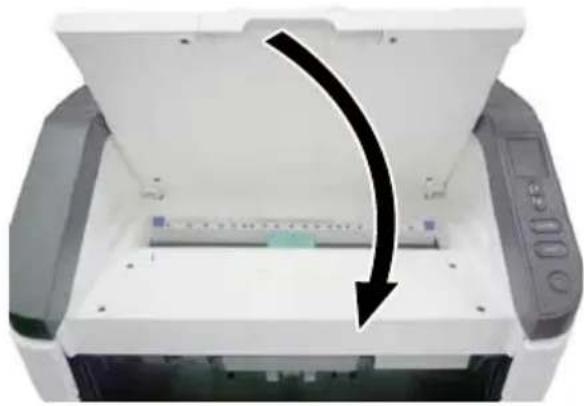

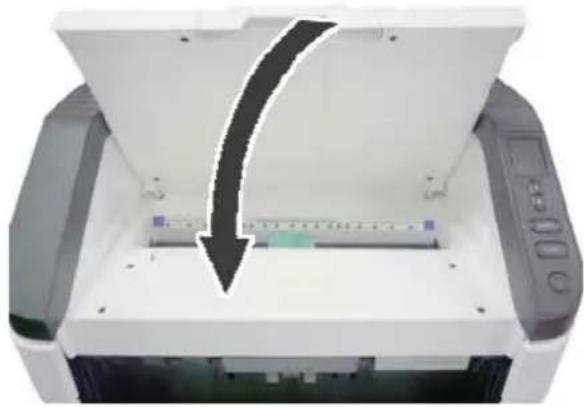

1. Fermez le capot de l'imprimante.

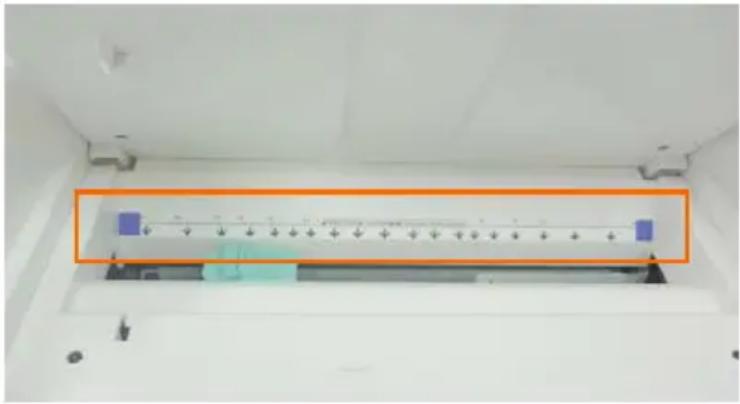

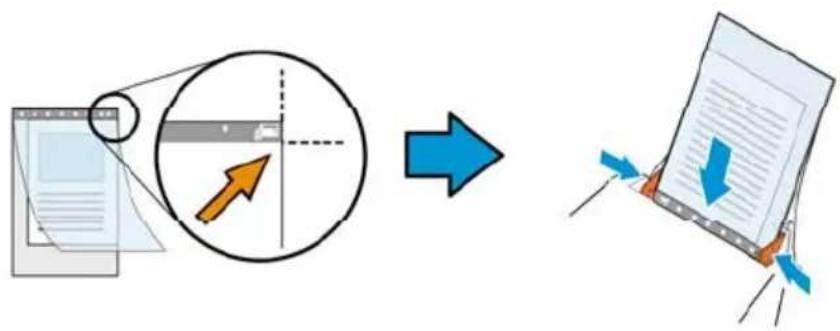

1. Les marques de taille du document se trouvent en haut du dos du support de la cartouche d'impression ; utilisez-les pour ajuster la taille du papier ou la position du début d'impression du document.
2. Placez le document réel dans l'ADF et vérifiez que la cartouche d'impression est positionnée dans la largeur du document.

1. Une fois qu'une cartouche d'impression a été installée, ne la retirez pas de l'appareil et ne la laissez pas à l'extérieur à l'air libre. Dans le cas contraire, la cartouche d'impression sèchera et l'appareil ne fonctionnera peut-être pas correctement lorsque vous la réinstallerez. Pour conserver une qualité d'impression optimale, utilisez une cartouche d'impression dans les six mois suivant la première utilisation.

3. Premier Numerisation

3.1 Placez votre document sur la vitre du scanner à plat

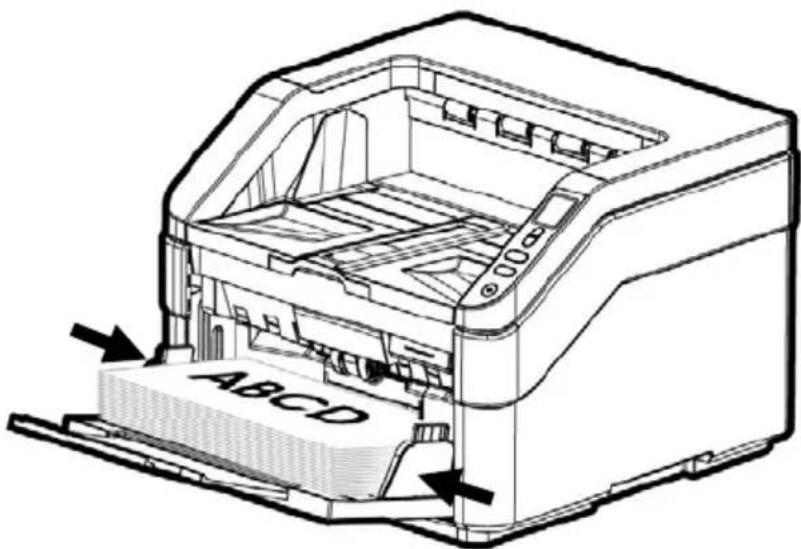

3.2 Placer Votre Document dans le Bac d'Alimentation ADF

Avant d'utiliser l'ADF, assurez-vous que le papier réponde aux spécifications suivantes:

- Les dimensions du (des) document(s) sont comprises entre 52 x 74 mm (2 x 2.9 in.) et 297 x 432 mm (11.69 x 17 in.).

- Le poids du (des) document(s) est compris entre 27 \~ 413 g/m ^2 (7 et 110 lb.) - Passage direct du papier

- Le poids du (des) document(s) est compris entre 27 \~ 105 g/m ^2 (7 \~ 28 lb.) - Chemin du papier U-Turn

- Cartes d'identité jusqu'à 1,25 mm (0,05 pouce) d'épaisseur

- Cartes plastiques conformes au type ISO7810 ID-1

- Le (les) document(s) doit être carré ou rectangulaire et en bon état (pas de support fragile ou endommagé).

- Le (les) document(s) ne doit pas présenter d'ondulation, de plis, d'usure, d'encre humide ou de perforation.

- Le (les) document(s) ne doit pas contenir d'agrafes, de trombones, de papillons adhésifs.

- En l'absence de document, la vitre doit être maintenue propre.

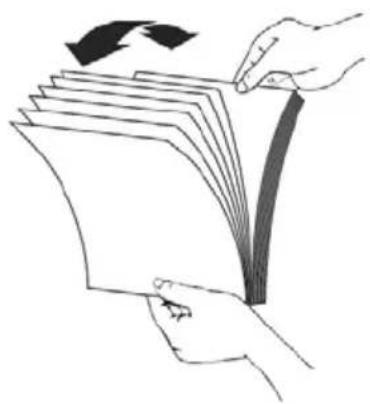

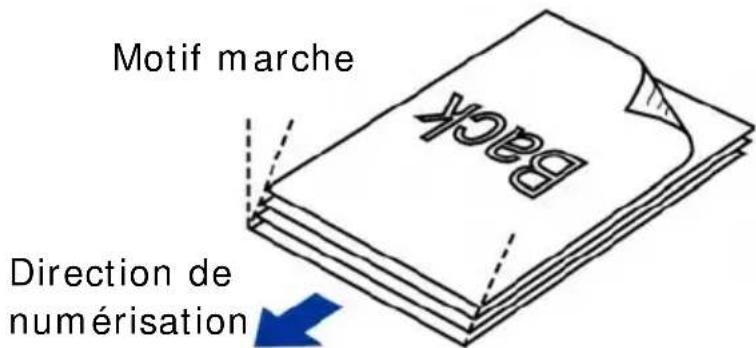

Aérer Votre Document

Pour éviter les chargements multiples et bourrages papier, agitez vos documents et alignez les bords supérieurs avant de les insérer dans le scanner.

1. Tenez les deux extrémités des documents et agitez-les quelques fois.

1. Tournez les documents à 90 degrés et agitez-les de la même manière.
2. Alignez les bords des documents pour un motif de marche.

Motif marche Direction de numérisation

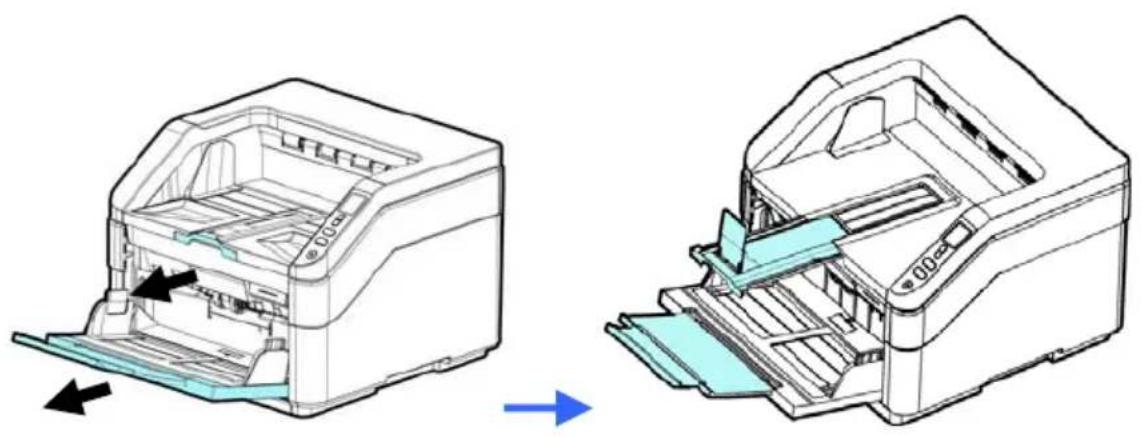

Alimentation en documents

1. Dépliez l'alimentation en documents et son extension.
2. Dépliez le bac de sortie et soulevez l'arrêtoir de papier.

1. Ajustez le guide du papier pour maintenir votre document multipages.

1. Placez votre document avec la partie comportant le texte dirigée vers le bas sur le Bac d'Alimentation ADF.

ABCD

1. Alignez les deux côtés du document avec les guides d'alimentation.
2. Pour numériser du papier au format A3, tirez l'extension du magasin d'entrée et du réceptacle de sortie comme indiqué. Chargez la pile de documents orientée vers le haut avec le haut des pages dirigées vers le chargeur.

3.2.1 Lors de la numérisation d'un lot de documents de différents poids et tailles

Lors de la numérisation d'un lot de documents de différents poids et tailles, veillez à suivre ces lignes directrices pour éviter une image inclinée ou un bourrage papier :

1. Alignez les documents avec le BORD SUPÉRI EUR en premier dans la séquence de papier, du plus grand au plus petit.

A4 A5 A6

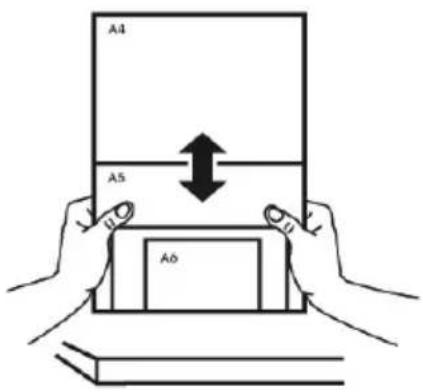

1. Si deux pages sont de la même taille mais d'un poids différent, arrangez-les en séquence de poids, du plus lourd au moins lourd.

1. Alignez les bords des documents en appuyant sur le bas de la pile contre le dessus de la table.

A4 A5 A6

1. Centrez ces pages dans le chargeur de documents et veillez à ce que les bords de la page la plus grande touchent légèrement le guide papier.

3.3 Spécifier le nombre de feuilles chargées dans le magasin d'entrée

Vous pouvez spécifier le nombre de feuilles chargées dans le magasin d'entrée pour réduire le temps de levée du magasin d'entrée.

Pour spécifier le nombre de feuilles via le panneau de commande,

1. Appuyez et maintenez les boutons [Numériser] et [Annuler] enfoncés pendant plus de 2 secondes, l'écran suivant s'affiche.

1. Utilisez ▲ ou ▼ pour sélectionner [Réglage du bac] puis appuyez sur [Numériser] pour confirmer. Les options suivantes sont affichées.

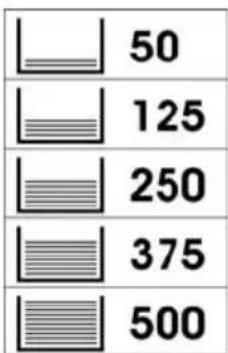

1. Utilisez les touches Haut et Bas pour sélectionner le nombre de votre choix. Choix : 50, 125, 250, 375, 500 feuilles (par défaut).
2. Appuyez sur le bouton [Scan] (Numériser) pour confirmer votre sélection et revenir à l'écran opérationnel principal.

Ou

Vous pouvez spécifier le nombre de feuilles via la boîte de dialogue Propriétés de la numérisation depuis l'interface utilisateur TWAIN. (Voir l'onglet Papier au chapitre 4)

3.4 Vérifier l'installation de votre scanner

Pour vérifier si l'installation de votre scanner est correcte, Avision fournit un programme de test utile appelé Avision Capture Tool. Avec cet outil, vous pouvez effectuer de simples scans et visualiser les images capturées. D'autre part, cela vous aide à terminer votre scan à une certaine rapidité.

La procédure suivante décrit comment vérifier l'installation de votre scanner. Si l'installation n'est pas correcte, veuillez revoir la section précédente pour vérifier si le câblage et le pilote du scanner ont été installés correctement.

Avant de commencer, assurez-vous que le scanner est activé.

1. Sélectionnez Démarrer>Programmes>Avision xxx Scanner>Avision Capture Tool (xxx : Modèle de Scanner).

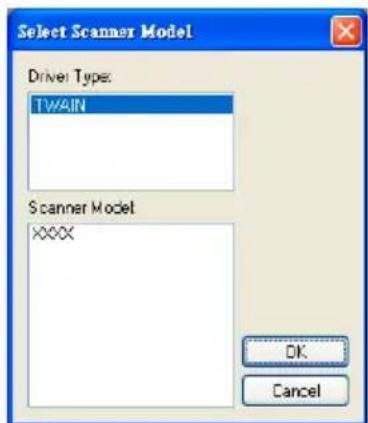

La boîte de dialogue Sélectionner le Modèle de Scanner apparaîtra.

1. Sélectionnez votre type de pilote et votre modèle de scanner et cliquez OK. La boîte de dialogue suivante Avision Capture Tool apparaîtra.

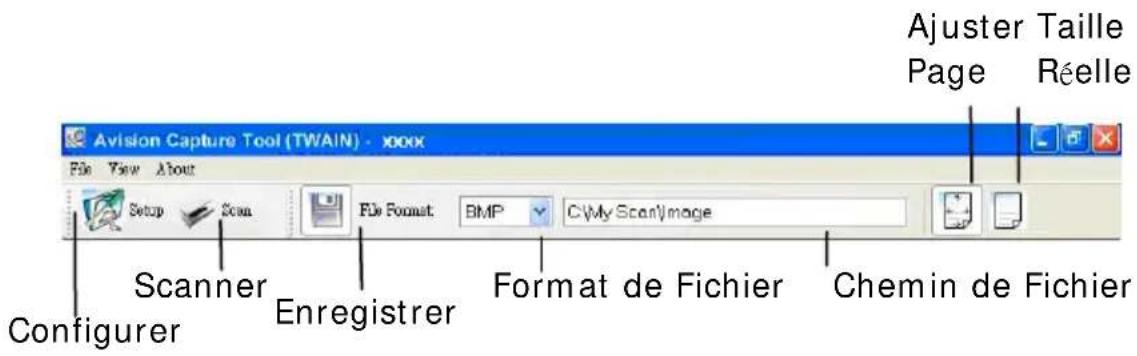

Avision Capture Tool (TWAIN) - xxxx File View About Setup Scan File Format BMP C:\My Scan\image Scanner Enregistrer Format de Fichier Chemin de Fichier Configurer

1. Choisissez votre format de fichier dans la liste déroulante Format de Fichier. (Le format par défaut est JPEG, d'autres choix inclus TIFF, GIF, et BMP.)
2. Entrez le nom de dossier et nom de fichier dans la boîte Chemin de Fichier. (Le chemin par défaut est C:\Documents and Settings\User Name\My Documents\My Scan\Image.)

Remarque : Si vous ne voulez pas enregistrer l'image scannée, désélectionner le bouton Enregistrer puisque Enregistrement Activé est sélectionné par défaut. Dans ce cas, la vue miniature sera désactivée. Ensuite, après avoir visualisé toutes les images scannées, seule la dernière restera à l'écran.

1. Cliquez le bouton Configurer ( ) ou choisissez Configurer dans le menu Fichier pour faire apparaître la boîte de dialogue Propriétés du Scanner.

Boîte de sélection d'image

Propriétés du scanner Image Paper Paramètres Informations Détection Auto Couleur Recto Couleur avant Gris avant N et B avant Évaluation : Seoul dynamique Sensabilité : 20 Uminosité : 0 Contrastie : 4 Résolution (ppp) : 200 Inverser : Noir sur blanc Les mêmes réglages pour les deux côtés Source de numération : Bac d'alimentation de documents automatique Profis... Personnaliser Par début OK Annulé

1. Dans la Boîte de Sélection d'Image, choisissez votre type d'image pour votre image scannée. (Le type par défaut est Avant N&B) Si vous avez un scanner duplex, choisissez Avant et Arrière pour scanner les deux côtés de votre document.
2. Cliquez OK pour quitter la boîte de dialogue Propriétés du Scanner. (Pour avoir plus de détails sur la boîte de dialogue Propriétés du Scanner, veuillez consulter le chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du Scanner.)
3. Placez votre document face vers le bas sur la vitre ou face vers le haut dans le chargeur de document auto.
4. Dans la boîte de dialogue Validation du Scan, cliquez le

bouton Scanner ( ) ou choisissez Scanner dans le menu Fichier.

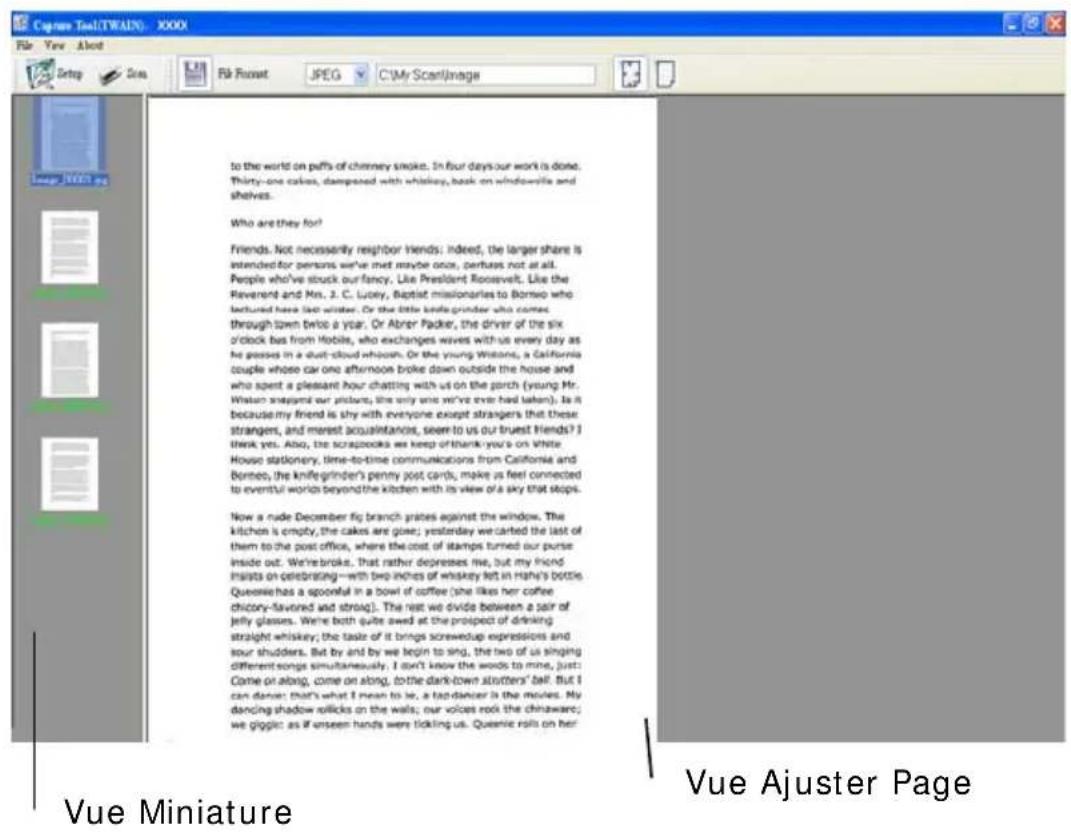

1. Le document sera scanné et affiché dans l'écran Validation du Scan. Après que les images scannées aient été affichées, la vérification de l'installation de votre scanner est terminée.

1. Vous pouvez voir l'image scannée à l'aide du bouton
   Ajuster Page ( ) ou Taille Réelle (100%) () dans la barre d'outils Affichage sur le côté droit.
2. Cliquez Fermer la boîte ou Quitter dans le menu Fichier pour quitter Avision Capture Tool.

3.5 Un coup d'œil à l'interface utilisateur

Propriétés du scanner Image Paper Paramètre Informations 1 2 3 4 5 6 7 8 Décetion Auto Couleur Recto Couleur avant Gins avant N et B avant Décetion Auto Couleur Verso Couleur arrière Gins arrière N et B arrière Binarisation : Soul dynamique Sensabilité : 20 Luminauté : 0 Contraste : 4 Résolution (pps) : 200 Inverser : Noir sur blanc Les mêmes réglages pour les deux côtés Source de numérisation : Bac d'alimentation de documents automatique Profits Personnaiser Par défaut OK Anvuler

1. Options des onglets	Choix : Image, Compression, Modifications des couleurs, Papier, Détection multi-alimentation, Prévisualisation, Options, Paramètres, Informations.
2. Type d'image	Choisissez le type d'image et la face du document à numériser.
3. Luminosité Ajustez le niveau de luminosité de -100 à +100.
4. Contraste Ajustez le niveau de contraste de -100 à +100.
5. Résolution	Déterminez la qualité de l'image numérisée. La norme dans l'industrie est de 200 ppp.
6. Inverser Inverse les couleurs de votre image numérisée.
7. Source de numérisation	Choix : Introducteur automatique, Verre, Automatique (varie selon le modèle du scanner)
8. Défauts Restaure toutes les valeurs des onglets à leur valeur par défaut de sortie d'usine.

3.6 Imprimer vos informations

L'onglet Imprinter de l'interface TWAIN du scanner (Boîte de dialogue Propriétés du scanner) vous permet d'imprimer des caractères alphanumériques, la date, l'heure, le nombre de documents et un message personnalisé sur le recto de votre document.

Pour imprimer vos informations,

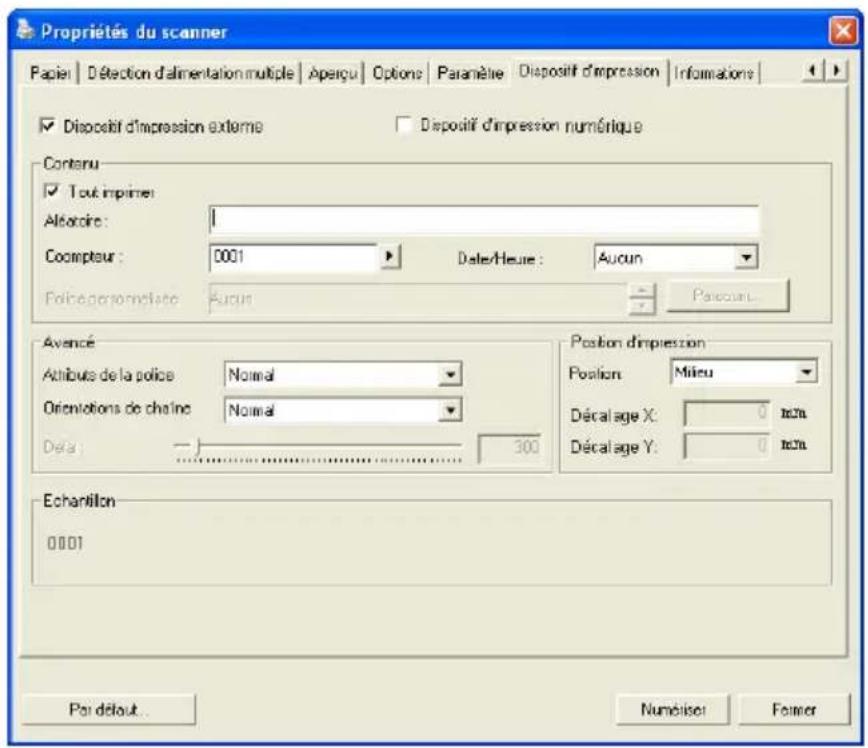

1. Cliquez sur l'onglet Dispositif d'impression pour faire apparaître la fenêtre Dispositif d'impression.

Propriétés du scanner Papier | Détection d'alimentation multiple | Aperqu | Options | Paramètre | Dispositif d'impression | Informations | ✓ Dispositif d'impression externe ✓ Dispositif d'impression numérique Contenu ✓ Tout impiner Aléatoire: Ccompteur : 0001 Date/Heure : Aucun Folge personnelace: Aucun Paracou... Avancé Attribue de la police Normal Orientions de chaîne Normal Delta : 300 Position d'impression Position: Mieu Décalage X: 0 m2n Décalage Y: 0 m2n Echantillon 0001 Par défaut... Numériser Former

1. Choisissez l'option Dispositif d'impression externe.
2. Choisissez vos paramètres pour l'impression de votre texte. (Pour des informations plus détaillées, consultez la section suivante 4.13 Onglet Imprinter)
3. Cliquez sur le bouton Scan pour commencer le scan et l'impression de vos informations.

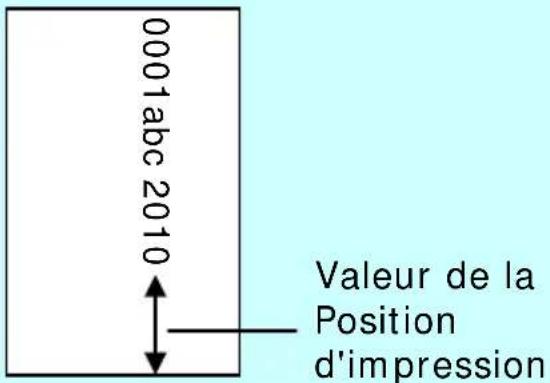

Nota:

Les flèches indiquent les positions imprimables.

4. Utilisation de la boîte de dialogue Propriétés du scanner

La boîte de dialogue Propriétés du scanner vous permet de configurer les paramètres du scanner. Elle est constituée de plusieurs fenêtres à onglets qui seront chacune d'entre elles décrites dans ce chapitre

Remarque : Dans ce chapitre, toutes les options sont disponibles sur la base d'un scanner recto-verso. Si vous avez acheté un scanner recto (un côté), toutes les options sont disponibles seulement pour un seul côté.

Propriétés du scanner Image Papier Paramètre Informations Décution Auto Couleur Rectio Couleur avant Gris avant N et B avant Décution Auto Couleur Verso Couleur anière Gris amère N et B amère Binatisation : Seuil dynamique Sensabilité : 20 Luminauté : 0 Contrasts : Résolution (ppp) : 200 Inverser : Noir sur blanc Les mêmes réglages pour les deux côtés Source de numérisation : Bao d'alimentation de documents automatique Profile... Personnaliser Par défaut OK Annuler

La boîte de dialogue Propriétés du scanner

4.1 Boutons de la boîte de dialogue Propriétés du scanner

Propriétés du scanner Image Papier Paramètre Informations Détection Auto Couleur Recto Couleur avant Gris avant N et B avant Branisation : Soul dynamique Sensibilité : 20 Luminosité : 0 Contraste : - Résolution (pp) : 200 Inverter : Nor sur blanc Les mêmes réglages pour les deux côtés Source de numérisation : Bac d'alimentation de documents automatique Profils... Personneliser Par défaut OK Annuler

Les boutons de la boîte de dialogue Propriétés du scanner

Boutons	Description
Par défaut	Cliquez sur le bouton Par défaut, les paramètres d'usine par défaut apparaîtront sur chaque onglet.
Annuler	Cliquez sur le bouton Annuler pour quitter la boîte de dialogue Propriétés du scanner.

Le tableau suivant montre les paramètres par défaut :

Nom de l'onglet	Paramètres par défaut
Image Image :	N et B avantBinarisation : Seuil dynamiqueRésolution : 200 dpiInverser : Noir sur blancSource de numérisation : Bac d'alimentation de documents automatiqueSeuil : AucunLuminosité : AucunContraste : Aucun
Compression Aucun
Abandon de couleur	Aucun
Papier Rognage	: AutomatiqueCorrection de désalignement : OuiOrientation : PortraitSur-numérisation : 0.00Unité : Pouce
Détection d'alimentation multiple	Aucun
Aperçu Aucun
Options	Degrés de rotation : AucunSuppression de page vide : AucuneRemplissage de bordure : Blanc, 0 mmOptions de contrôle d'image : Aucun
Paramètre	Activer l'économiseur d'énergie : Activer, 15 minutes après la dernière action de numérisationAfficher la progression de la numérisation : OuiAfficher un message d'avertissement : OuiEnregistrer les paramètres après la fermeture : Oui
d'impression L'onglet Dispositif d'impression

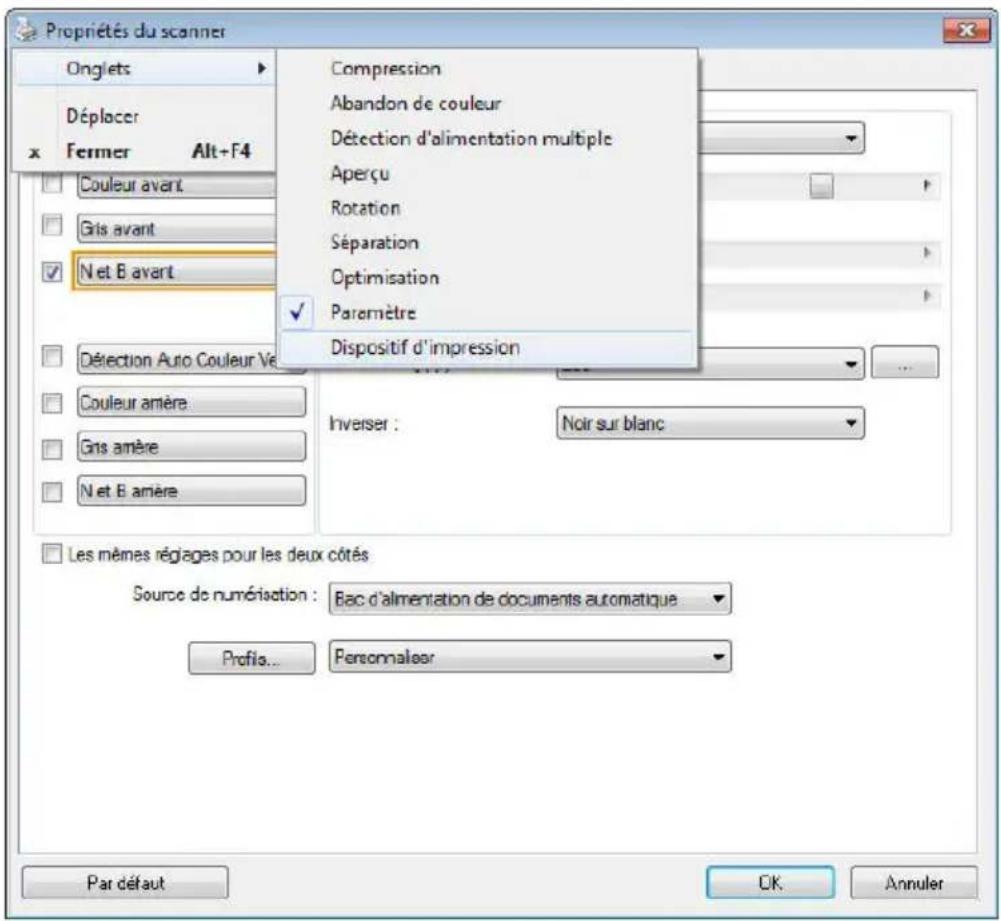

4.2 Afficher ou masquer des onglets

La boîte de dialogue [Propriétés du scanner] s'affiche avec trois onglets de base par défaut : Image, Paper (Papier) et Informations. Pour afficher plus d'onglets, cliquez sur l'icône [Propriétés du scanner] pour accéder à plus de paramètres de numérisation.

Pour afficher plus d'onglets,

1. Cliquez sur l'icône [Propriétés du scanner] (☑) dans le coin supérieur gauche, et choisissez [Tab (Onglet)] pour afficher les noms d'onglets. Les onglets disponibles comprennent Compression, Color Dropout (Modifications des couleurs), Preview (Prévisualisation), Rotation, Separation (Séparation), Multi-Feed (Multi-alimentation), Options, Settings (Paramètres), Information (Informations). (Remarque : les options dépendent du modèle de scanner.)
2. Choisissez l'onglet que vous souhaitez afficher. L'onglet sélectionné s'affichera avec une encoche puis sera affiché dans la boîte de dialogue [Propriétés du scanner].
3. Pour accéder aux paramètres, cliquez sur l'onglet sélectionné en haut de la boîte de dialogue [Propriétés du scanner]. La page de l'onglet sélectionné s'affichera.

Pour masquer une fenêtre d'onglets,

1. Cliquez sur l'icône [Propriétés du scanner] ( ) dans le coin supérieur gauche, et choisissez [Tabs (Onglet)] pour afficher les noms d'onglets.
2. Choisissez l'onglet que vous souhaitez masquer. L'onglet sélectionné sera alors masqué dans la boîte de dialogue [Propriétés du scanner].

Remarque : Les onglets [Image], [Papier] et [Information] ne peuvent pas être masqués, car ils sont préprogrammés pour être affichés par défaut.

Propriétés du scanner Onglets Déplacer x Fermer Alt+F4 Couleur avant Gris avant Net B avant Compression Abandon de couleur Détection d'alimentation multiple Aperçu Rotation Séparation Optimisation Paramètre Dispositif d'impression Couleur amère Gris amère Net B amère Inverser : Noir sur blanc Les mêmes réglages pour les deux côtés Source de numérisation : Bac d'alimentation de documents automatique Profile... Personnalear Par défaut OK Annuler

4.3 L'onglet Image

L'onglet Image vous permet de choisir le côté recto et (ou) le côté verso de votre document, le type d'image, et de définir plusieurs paramètres de numérisation de base. Remarquez qu'excepté pour la résolution, vous pouvez définir des paramètres de numérisation individuels pour le côté recto et le côté verso. Par exemple, tous les paramètres dans l'onglet Image, l'onglet Compression, l'onglet Abandon de couleur peuvent être définis individuellement pour le côté recto et verso. Cependant, les paramètres dans l'onglet Papier, l'onglet Option, et l'onglet Paramètre doivent être les mêmes pour le côté recto et verso.

Propriétés du scanner Image Papier Paramètre Informations Décution Auto Couleur Recto Couleur avant Gris avant N et B avant Binaisation : Seuil dynamique Sonabilité : 20 Luminauté : 0 Contraste : Résolution (ppp) : 200 Inverser : Noir sur blanc Les mêmes réglages pour les deux côtés Source de numérisation : Bao d'alimentation de documents automatique Profile... Personnaliser Par délaut OK Annuler

La boîte de dialogue de l'onglet Image

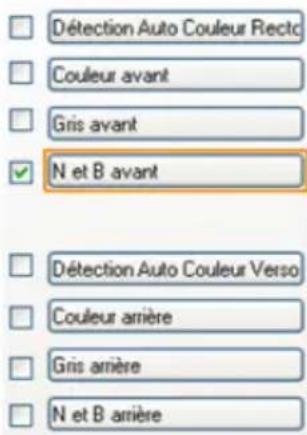

4.3.1 La boîte Sélection d'image

Détection Auto Couleur Rectc Couleur avant Gris avant ✓ N et B avant Détection Auto Couleur Verso Couleur arrière Gris arrière N et B arrière

La boîte Sélection d'image inclut le type d'image et l'option de côté de document. Si vous désirez scanner à la fois le côté recto et le côté verso du votre document couleur, vous pouvez cocher simultanément Couleur avant et Couleur arrière. Remarquez que les options varient en fonction du type de scanner.

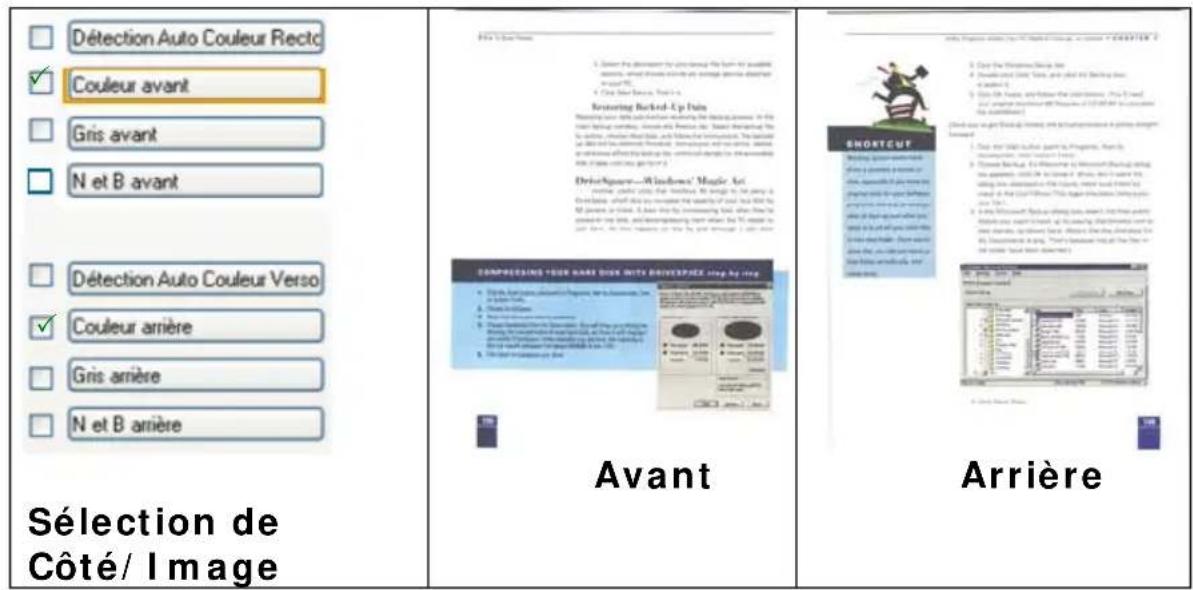

Exemple 1 : Numériser un document à deux côtés, les deux côtés en couleur

Détection Auto Couleur Recto Couleur avant Gris avant N et B avant Détection Auto Couleur Verso Couleur arrière Gris arrière N et B arrière Sélection de Côté/ Image Avant Arrière

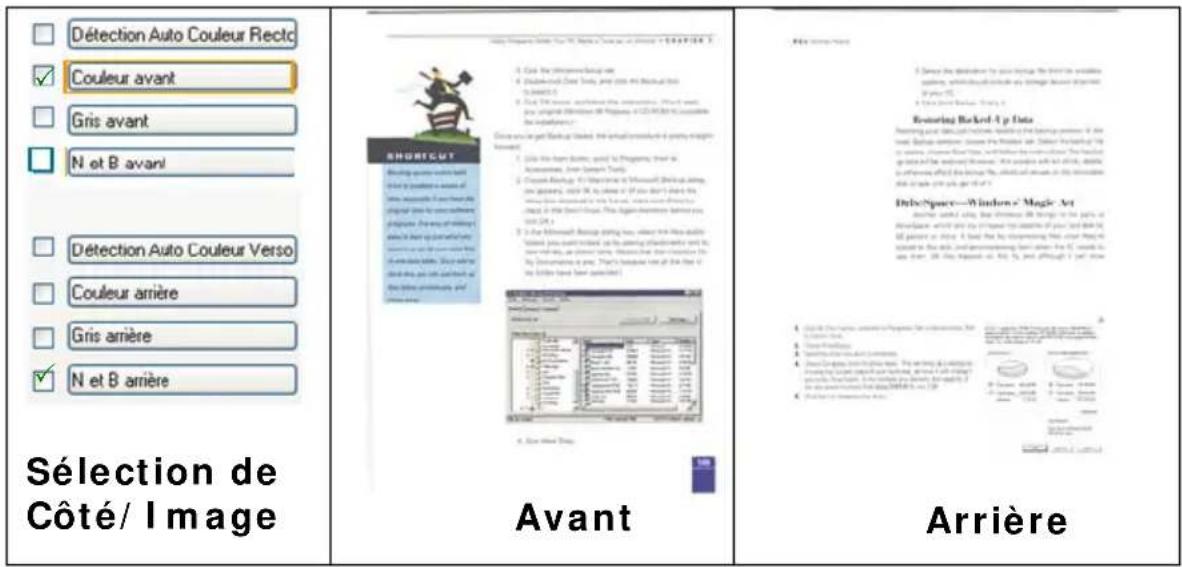

Exemple 2 : Numériser un document en couleur à deux côtés, un en N et B, l'autre en couleur

Type d'image	Description
Couleur	Choisissez la couleur si vous voulez numériser une image en couleur pour votre original en couleur.
Gris Choisissez	image Grise si votre original contient des ombres de gris.
N et B	Choisissez N et B si votre original contient seulement du texte, des dessins au crayon ou à l'encre..

Détection Auto Couleur Recto / Verso:

Cliquer afin de détecter et numériser automatiquement le recto ou le verso du document couleur dans le mode image en couleur. Si le document est en couleur, le scanner numérisera automatiquement le document vers une image en couleur. Si le document n'est pas en couleur, il est possible de choisir la sortie entre Noir et Blanc ou Gris depuis le menu "Document sans couleur". Cette option est pratique lorsque vous devez numériser un document mixte, en couleur et sans couleur.

Remarque : Si vous sélectionnez la détection Auto Couleur Recto / Verso, il n'est pas possible de spécifier le mode image de la page verso, et vice versas.

Modes de détection automatique des couleurs : Si [Détection automatique couleur recto/ verso] est sélectionné, ses modes sont affichés. Les choix comprennent Normal, Ignorer couleur papier. Pour le papier sur fond coloré comme les factures, le fait de choisir [Ignorer couleur papier] va automatiquement enlever le fond coloré et améliorer la précision de détection.

Normal Ignorer couleur d'arrière-plan unie

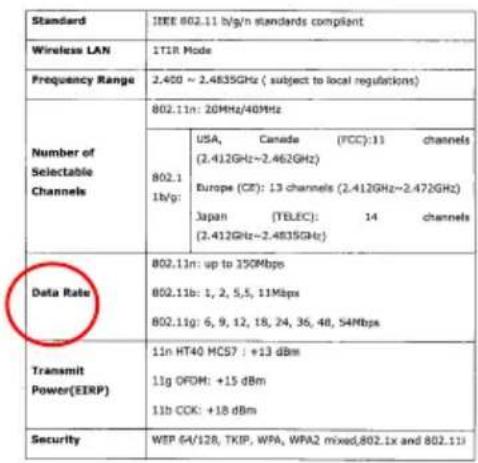

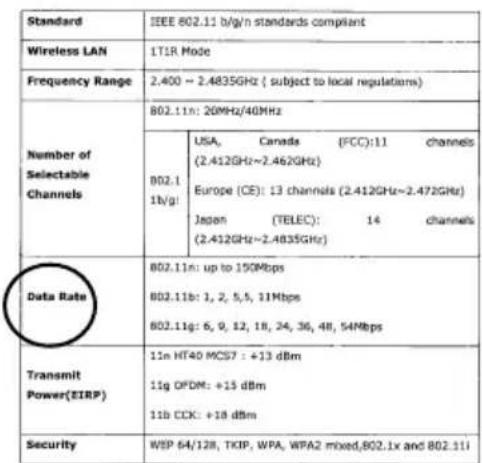

Sensibilité de la détection automatique des couleurs

Si vos documents contiennent un texte monochrome et peu des couleurs claires et pâles, vous ne voulez pas qu'elles soient reconnues comme images couleurs, afin de réduire la taille du fichier, vous pouvez réduire la valeur de sensibilité en déplaçant la barre sur la gouche. Ces images seront détectées comme monochromes. Les plages de valeur sont entre 1 et 100. La valeur par défaut est 37.

Sensibilité : 1(Reconnu comme une image en couleur)	Sensibilité : 100(Reconnu comme une image en noir et blanc)

Mêmes réglages pour les deux côtés :

Cliquez pour appliquer les mêmes réglages de numérisation aux deux côtés de vos documents. Après avoir coché cette option, tous les réglages que vous avez modifiés seront automatiquement appliqués au recto et au verso. Par exemple, si vous choisissez une résolution idéale de 300 dpi, ce réglage sera appliqué au recto et au verso de votre document.

4.3.2 Autres options d'image

Binarisation

C'est le processus de convertir une image en niveau de gris ou en couleur en une image bitonale. Il existe plusieurs méthodes pour effectuer cette conversion. Options: Seuil dynamique, Traitement fixé, Demi-ton 1\~5, Erreur de diffusion.

Seuil dynamique : Sélectionner Seuil dynamique permet au scanner d'évaluer dynamiquement chaque document pour déterminer la valeur du seuil optimal pour produire l'image de meilleure qualité. Ceci est utilisé pour numériser des documents mélangés contenant du texte pâle, un arrière-plan ombré, ou un arrière-plan en couleur avec un seul paramètre. Si Seuil dynamique est sélectionné, Seuil, Luminosité, et contraste ne sont pas disponibles.

Seuil dynamique (AD) : Sélectionnez Seuil dynamique (AD) pour exécuter le mode optimisé de la fonction Seuil dynamique.

Cependant, utiliser ce mode peut ralentir votre vitesse de numérisation.

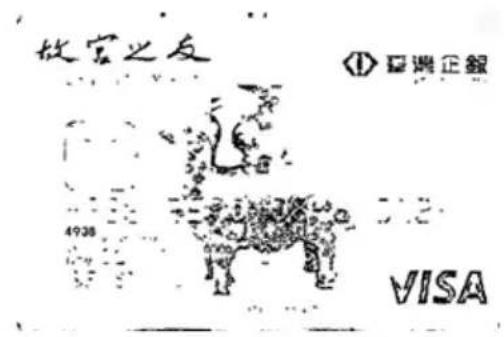

Sensibilité du seuil dynamique

Vous pouvez parfois scanner des images contenant des petits points ou des mouchetures. Pour enlever ces traces, augmentez la valeur de sensibilité en déplaçant la barre vers la droite. La plage des valeurs est entre 1 et 30. La valeur par défaut est 20.

Traitement fixé : Utilisé pour le noir et blanc et autres documents à fort contraste. Un niveau unique est défini pour déterminer la transition noir et blanc. Le seuil est programmable sur la plage de densité complète. Traitement fixé définit le Contraste à 0. Si Traitement fixé est sélectionné, Contraste n'est pas disponible.

Demi-ton : En plus des affichages noir et blanc, le demi-ton permet d'obtenir une image avec une teinte légèrement grise en utilisant des points de tailles différentes. Les images à demi-ton ressemblent à l'image décrite dans le journal. Les options incluent Demi-ton 1, Demi-ton 2, Demi-ton 3, Demi-ton 4 et Demi-ton 5.

Erreur de diffusion : Erreur de diffusion est un type de demi-ton. Erreur de diffusion permet d'obtenir une bonne texture d'image et facilite la lecture du texte sur les images par rapport à Demi-ton.

Image d'erreur de diffusion

Seuil Utilisé pour convertir une image en niveau de gris en une image bi-tonale. La valeur s'étend de 0 à 255. Une valeur de seuil basse produit une image plus claire, et peut être utilisée pour adoucir des arrière-plans et une information subtile, non nécessaire. Une valeur de seuil élevée produit une image plus sombre, et peut être utilisée pour aider à rehausser des images ternes. Ajustez le paramètre de seuil en faisant glisser la barre du curseur de Seuil à gauche ou à droite pour obtenir le paramètre de seuil désiré.

200 dpi, Seuil : 50, Luminosité : 0

200 dpi, Seuil : 100, Luminosité : 0

Gris

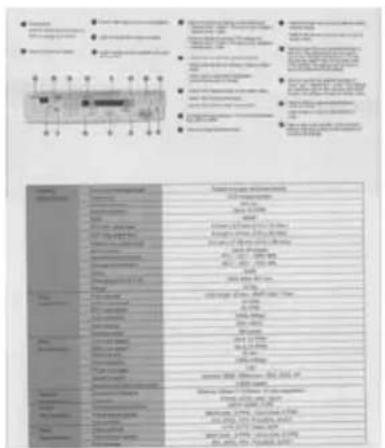

Type de document: Choix: Normal, Photo, Document

Vous pouvez choisir parmi trois types de document lorsque vous choisissez Gris comme le type d'image pour votre document scanned. Choix : Normal, Photo, Document

• Document: Choisissez Document si votre document original contient seulement du texte ou un mélange de texte et de graphiques, car ce réglage est optimal pour les documents d'affaires normaux. Lorsque vous utilisez Document, seulement Limite peut être ajusté.
• Photo : Choisissez Photo si votre document original contient une photo, pour recréer votre photo avec une échelle de gris vive. Lorsque vous utilisez Photo, la Limite et le Contraste ne peuvent pas être ajustés.
• Normal : Lorsque vous utilisez Normal, la Limite, la Luminosité et le Contraste peuvent être ajustés.

Threshole (Limite) : Les valeurs sont entre 0 et 255. La valeur par défaut est 230. Une valeur basse pour la limite donnera une image plus claire, et ceci peut être utilisé pour réduire le fond et les informations inutiles. Une haute valeur pour la limite donnera une image plus foncée, et ceci peut être utilisé pour améliorer des images trop claires. Ajustez la valeur de la limite en faisant glisser la barre défilante Threshole (Limite) vers la gauche ou la droite pour obtenir la valeur de limite désirée.

Ajuste la luminosité ou l'obscurité d'une image. Plus la valeur est importante, plus l'image est lumineuse. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer la luminosité. La plage s'étend de -100 à +100.

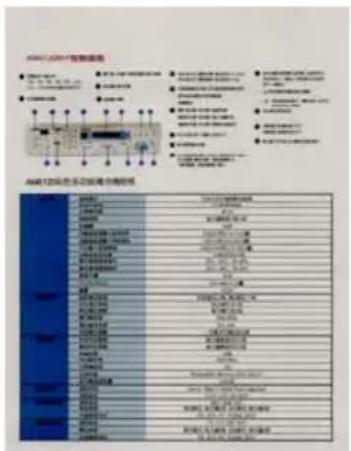

Contraste

Ajuste la plage entre les ombres plus sombres et les ombres plus claires dans l'image. Plus le contraste est élevé, plus le niveau de gris est différent. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer le contraste. La plage s'étend de -100 à +100.

Luminosité : -50 Luminosité : 0 Luminosité : +50

Contraste : -50 Contraste : 0 Contraste : +50

Résolution

Un bon contrôle de la résolution donne un bon détail d'une image qui est numérisée. La résolution est mesurée en points par pouce (dpi). Normalement, plus le nombre de dpi est élevé, plus la résolution et la taille du fichier sont grandes. Sachez qu'une résolution plus importante prend plus de temps à numériser, et plus d'espace sur le disque pour la numérisation de l'image. Pour information, une image en couleur de taille A4 numérisée à 300 dpi en mode Couleurs vraies prend environ 25 Mo d'espace sur le disque dur. Une résolution plus élevée (signifie généralement plus de 600 dpi) est uniquement recommandée quand vous devez numériser une petite surface en mode Couleur vraie.

Choisissez une valeur de résolution dans la liste déroulante. La valeur par défaut est 200 dpi. Les résolutions disponibles sont 75, 100, 150, 200, 300, 400 et 600. Ou vous pouvez choisir la valeur désirée en cliquant dans la case sur le côté droit de la liste déroulante et appuyez sur la touche fléchée pour sélectionner la valeur désirée et cliquez ensuite sur le bouton Ajouter pour l'inclure dans la liste déroulante. Hinweis: Wenn ein Drucker oder MICR-Leser an den Scanner angeschlossen ist, ist eine Auflösung bis 300 dpi möglich.

Résolution: 75 dpi

Résolution: 150 dpi

Inverser Inverse la luminosité et les couleurs dans l'image. Le paramètre par défaut est noir sur un fond blanc. Le mode Inverser est blanc sur un fond noir. Pour les images en couleur, chaque pixel sera changé en sa couleur complémentaire à la commande Inverser.

Noir sur blanc

Blanc sur noir

Source de numéri sation

Choix:

- Bac d'alimentation de documents automatique : Utilisé pour numériser plusieurs pages.

• A plat : Utilisé pour numériser une seule page. Par exemple, les pages de coupures de presse, papiers avec plis ou spirales.
• A plat (livre) : Utilisé pour numériser plusieurs pages intérieures d'un livre.
- Automatique : Permet au scanner de définir automatiquement sa source de numérisation. Si Automatique est sélectionné et qu'il y a un document à la fois dans le bac d'alimentation de documents automatique (ADF) et à plat, alors la source de numérisation sera automatiquement définie sur ADF. Si Automatique est sélectionné et qu'il y a seulement un document à plat, alors la source sera définie sur A plat.
- Fusionner le recto et le verso en une seule image:

Fusionner le recto et le verso en une seule image :

Si vous possédez un scanner à chargeur recto/verso avec plateau d'entrée frontal, il est possible de numériser un document A3 grâce à une méthode innovante. Ainsi, pliez le document A3 au format A4 et chargez-le dans le plateau frontal. Choisissez l'option "Fusionner le recto et le verso" du menu Source de numérisation et le scanner sera capable de numériser les deux côtés du document et de fusionner les deux images A4 en une seule image A3.

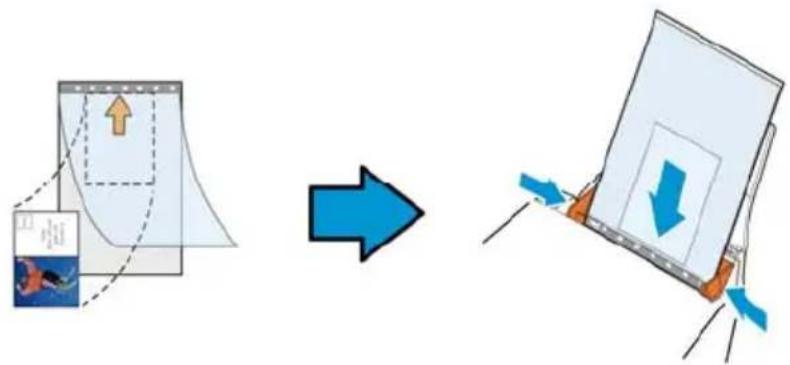

Note : Cette fonction doit être utilisée avec une feuille de transport. En ce qui concerne la façon de charger un document avec une feuille de transport, reportez-vous à la Section 4.6.2, sélection d'autres papiers.

Remarque : Choisissez [Merge Two Sides (Fusionner deux faces)] dans l'option [Scan Source (Source de numérisation)] de l'onglet [Image (Image)]; ensuite le scanner est capable de numériser les deux faces de votre document et de les fusionner en une seule image.

Remarque : Lorsque l'option "Fusionner le recto et le verso en une seule image" est sélectionnée, les fonctions de découpage ou de chargement multiple seront désactivées.

Cette fonction est à présent disponible dans le chargeur automatique de documents. Néanmoins, il n'est possible de passer qu'une seule page à la fois.

Si “Fusionner les deux faces en une image” est sélectionné, un choix est disponible, comprenant “Fusionner horizontalement”, “Fusionner verticalement”, “Fusionner verticalement (Retourner verso)”. Si le verso de votre document est à l’envers, choisissez “Fusionner verticalement (Retourner verso)” pour retourner le verso automatiquement de 180 degrés et le fusionner.

Recto Verso

Recto Verso

Fusionner horizontalement

Fusionner verticalement

Remarquez que les options varient en fonction du type de scanner.

Correspondance des couleurs

Le but de la Correspondance des couleurs est d'obtenir la couleur exacte. Cette option utilise les paramètres par défaut (profil ICC) pour ajuster les couleurs de l'image.

Choix : Aucune, Document, Photo

• Aucune : Choisissez "Aucune" pour désactiver cette fonction.
• Document : Choisissez "Document" si votre original contient purement du texte ou un mélange de texte et de graphiques car il s'agit du réglage optimal pour les documents professionnels ordinaires.
• Photo : Choisissez "Photo" si votre original contient des photos à reproduire avec des couleurs vives.

Après Correspondance des couleurs

4.3.3 Numériser des images en couleur

Les options suivantes sont disponibles pour numériser des images en couleur.

• Luminosité
• Contraste
• Résolution
• Inverser

4.3.4 Numériser des images en niveau de gris

Les options suivantes sont disponibles pour numériser des images grises.

• Luminosité
• Contraste
• Résolution
• Inverser

4.3.5 Numériser des images N et B

Les options suivantes sont disponibles pour numériser des images en N et B.

• Binarisation (Seuil dynamique)
• Résolution
• Inverser

Ou

• Binarisation (Traitement fixé)
- Seuil
- Luminosité
- Résolution
- Inverser

4.3.6 Edition de profils

La boîte de dialogue Propriétés du scanner vous permet de changer et d'enregistrer vos scans fréquemment utilisés en profils. Vous pouvez éditer ces profils en les renommant ou en les effaçant.

Pour ajouter un nouveau profil,

1. Personnaliser vos paramètres. (Par exemple, modifier votre résolution, type d'image, méthode de découpage, taille de scan, ou autres paramètres de scan.)
2. Cliquez l'onglet Image et puis choisissez "Profils" pour faire apparaître la boîte de dialogue "Editer Votre Profil".

Propriétés du scanner Image Paper Paramètre Informations Définition Auto Couleur Recto Couleur avant Gra avant Tet B avant Brisaturation Sécul dynamique Sensabilité 20 L'ouvrant L'ouvrant Décution Auto Couleur Verso Couleur anière Gra anière Tet B anière Résolution (esp) 200 Inseaux: Fis sur blanc. Les mêmes réglages pour les deux chêts Source de numération : Des d'alimentation de documents automatique Produ... Personnaliser Editor Yotre Profil Profil Duplex_Couleur, 200 dpi Ajouter... Supprimer Remonner... Fréinitiative Quitter Par défaut OK Annules

1. Cliquez "Ajouter" pour entrer le nom du profil puis choisissez "Enregistrer".

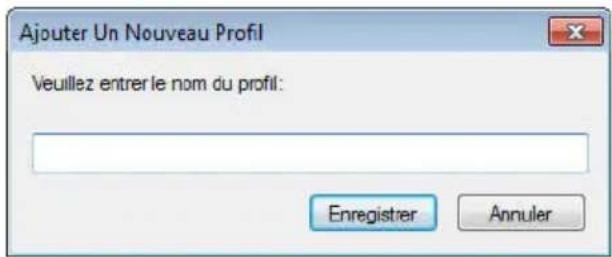

Ajouter Un Nouveau Profil Veuillez entrer le nom du profil: Enregistrer Annuler

1. Le nouveau profil sera enregistré et affiché dans la boîte de liste déroulante "Profils".

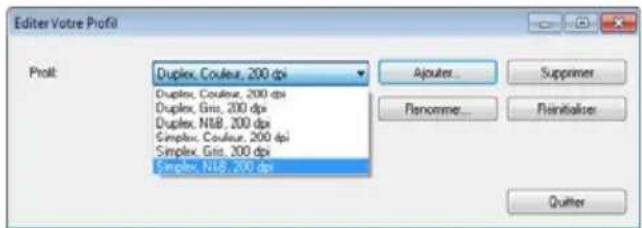

Pour charger un profil,

1. À partir de la boîte de dialogue de l'onglet Image, choisissez votre profil favorable à partir de la boîte de la liste déroulante.

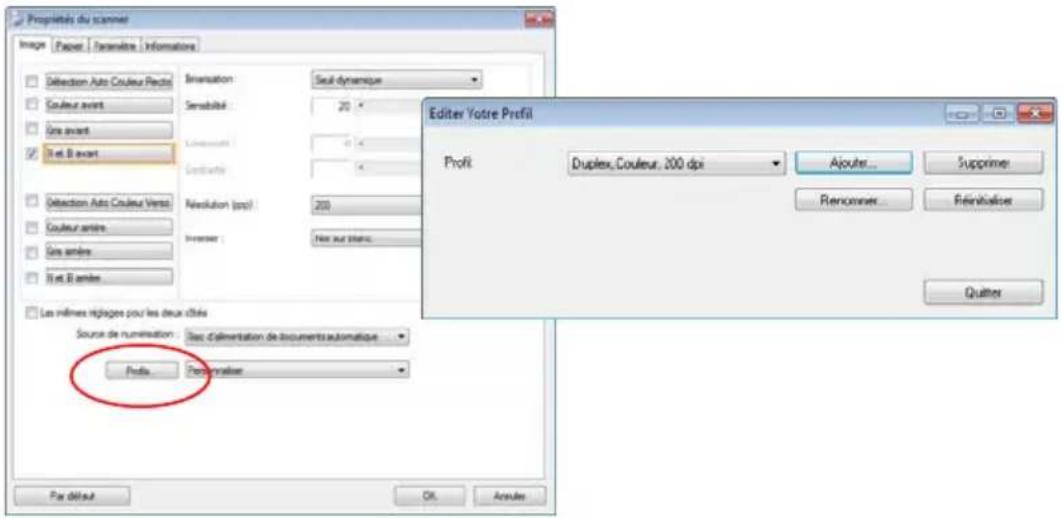

Editor Votre Profil Profit Duplex, Couleur, 200 dpi Duplex, Couleur, 200 dpi Duplex, Gini, 200 dpi Duplex, NIB, 200 dpi Simplex, Couleur, 200 dpi Simplex, Gini, 200 dpi Simplex, NIB, 200 dpi Ajouter... Supprimer Ponomer... Pointeles: Quitter

1. Votre profil favorable sera immédiatement chargé et affiché dans la boîte de dialogue Propriétés du scanner.

Pour effacer un profil,

1. De la boîte de dialogue de l'onglet Image, cliquez "Profils" pour faire apparaître la boîte de dialogue Editer Votre Profil.

2. Choisissez le profil que vous voulez supprimer de la liste déroulante.

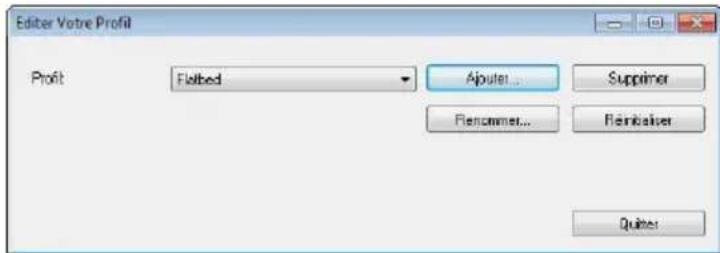

Editor Votre Profit Profit Folbed Ajouter... Supprimer Flenommer... Flenkiser Quixer

1. Cliquez "Supprimer". Un message de confirmation "Etes-vous sure que vous voulez supprimer ce profil?" apparaît.

2. Choisissez "Oui" pour supprimer ou "Annuler" pour quitter.

Pour renommer un profil,

1. À partir de la boîte de dialogue de l'onglet Image, cliquez "Profils" pour faire apparaître la boîte de dialogue Editer Votre Profil.
2. Choisissez le profil que vous voulez renommer de la boîte de la liste déroulante puis cliquez le bouton Renommer.
3. Entrez le nouveau nom pour le profil.

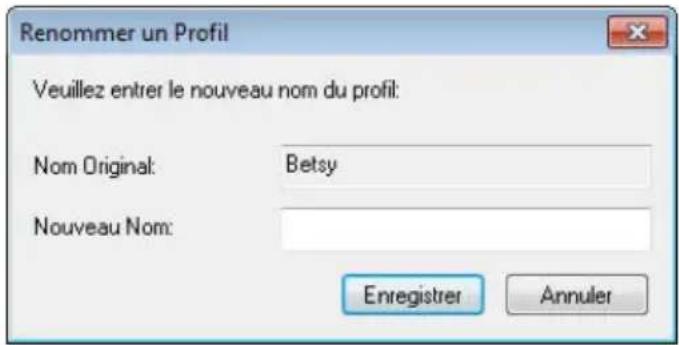

Renommer un Profil Veuillez entrer le nouveau nom du profil: Nom Original: Betsy Nouveau Nom: Enregistrer Annuler

1. Choisissez "Oui" pour supprimer ou "Annuler" pour quitter.

Remarque:

1. Les profiles préconfigurés par défaut inclus Flatbed, Simplex-N et B, 200 dpi, Simplex-Gris, 200 dpi, Simplex-Couleur, 200 dpi, Duplex-N et B, 200 dpi, Duplex-Gris, 200 dpi, Duplex-Couleur, 200 dpi. Si vous avez un simplex ou un scanner sheetfed, les options duplex et flatbed ne seront pas disponibles.
2. Si un paramètre d'un profil courant a été modifié, un signe [*] sera affiché avant le nom du profil courant, par exemple, [* Duplex, Couleur, 200 dpi]. Si souhaité, cliquez sur le bouton [OK] ou [Numériser] et une boîte de dialogue apparaîtra pour vous permettre d'enregistrer le nouveau profil.

4.4 L'onglet Compression

L'onglet Compression vous permet de compressor votre image numérisée et de choisir le niveau de compression. Les images bi-tonales sont normalement compressées en utilisant le standard CCITT appelé Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées au moyen de la technologie JPEG. Déplacez le curseur de Qualité JPEG à droite ou à gauche pour augmenter ou diminuer le niveau de compression. Remarquez que plus le niveau de compression est élevé, plus la qualité de l'image sera basse. La valeur par défaut est 50%.

Remarquez que la compression dépend de l'application d'édition de votre image. Si votre application d'édition d'image ne prend pas en charge le type de format de compression, alors, soit un message d'avertissement apparaîtra, soit la qualité de l'image du fichier compressé ne sera pas acceptable.

JPEG (Joint Photographic Editor Group). Ce groupe a développé et prêté son nom à un standard de compression de fichiers pour les images en couleur et en niveau de gris qui est largement utilisé par les scanners et les applications logicielles. Sur les systèmes fonctionnant sous Microsoft Windows, un fichier avec une extension .jpg a normalement été compressé à l'aide de ce standard.

Pour numériser des images en couleur ou grises, les compressions suivantes sont disponibles :

• Aucun
• JPEG

Pour numériser des images en N et B, les compressions suivantes sont disponibles :

• Aucun
  • G4

Compression :

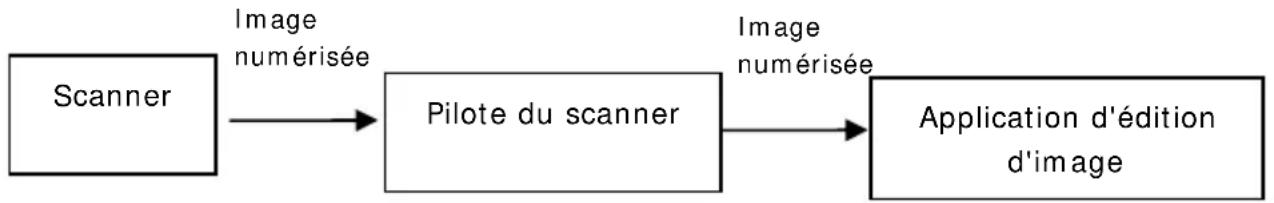

Pour effectuer votre numérisation à une vitesse nominale, l'image numérisée est compressée par défaut pendant la transmission. Cependant, si vous souhaitez obtenir la qualité d'image la plus élevée, vous pouvez choisir de décompresser les données d'image avant la génération.

Vers l'application :

Choisissez cette option si vous souhaitez compressor les données d'image et les transférer du pilote TWAIN vers l'application. Remarque Les images bitonales sont normalement compressées avec une norme CCITT appelée Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées avec la technologie JPEG. Déplacez le curseur [Image Quality] (Qualité d'image) vers la droite ou la gauche pour augmenter ou diminuer la qualité de votre image. Veuillez noter que plus la qualité d'image est élevée, plus le niveau de compression est bas. La valeur par défaut est 50 %.

Veuillez noter que la compression dépend de votre application d'édition d'image. Si votre application d'édition d'image ne prend pas en charge le type de format de compression, l'image du fichier compressé aura une apparence anormale.

Depuis le scanner : (Remarque: La disponibilité de la fonction varie selon le type de scanner.)

Choisissez cette option si vous souhaitez compressor l'image numérisée et la transférer du scanner vers le pilote TWAIN. Choix : Non compressé, * Qualité d'image maximale (Bas niveau de compression), Qualité d'image améliorée (Niveau de compression normal), Qualité d'image normale (Niveau de compression élevé). (* : Paramètre d'usine par défaut)

Propriétés du scanner Image Compression Fapier Paramètre Informations Décution Auto Couleur Recto Couleur avant Gris avant N et B avant Décution Auto Couleur Verso Couleur amère Gris amère N et B amère Vers l'application Compression : Aucun Depuis le scanner Mode de compression: Qualité d'image maximale Par défaut OK Annule:

La boîte de dialogue de l'onglet Compression

4.5 L'onglet Abandon de couleur

4.5.1 Sélection de l'Abandon de couleur

L'onglet [Modifications des couleurs] vous permet de sélectionner vert, rouge, bleu ou une couleur de votre choix pour supprimer les détails de la couleur sélectionnée sur une image numérisée. Cette fonctionnalité est utilisée pour rendre votre texte plus net lorsque vous utilisez un logiciel d'OCR (Optical Character Recognition). Notez que cette fonction ne concerne que les images en nuances de gris, ou en noir et blanc.

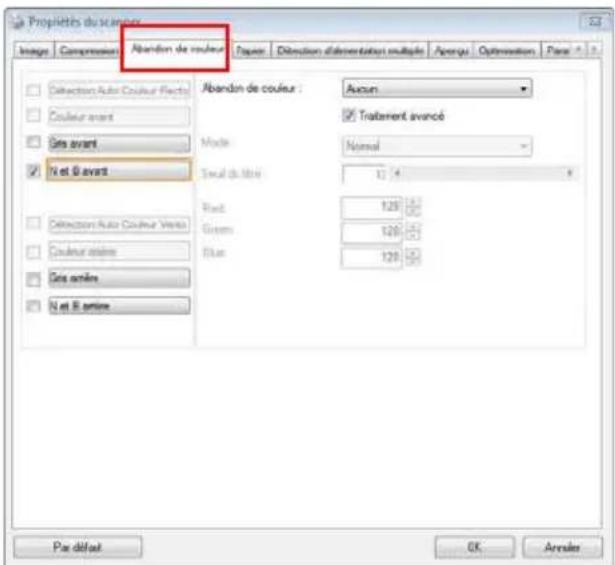

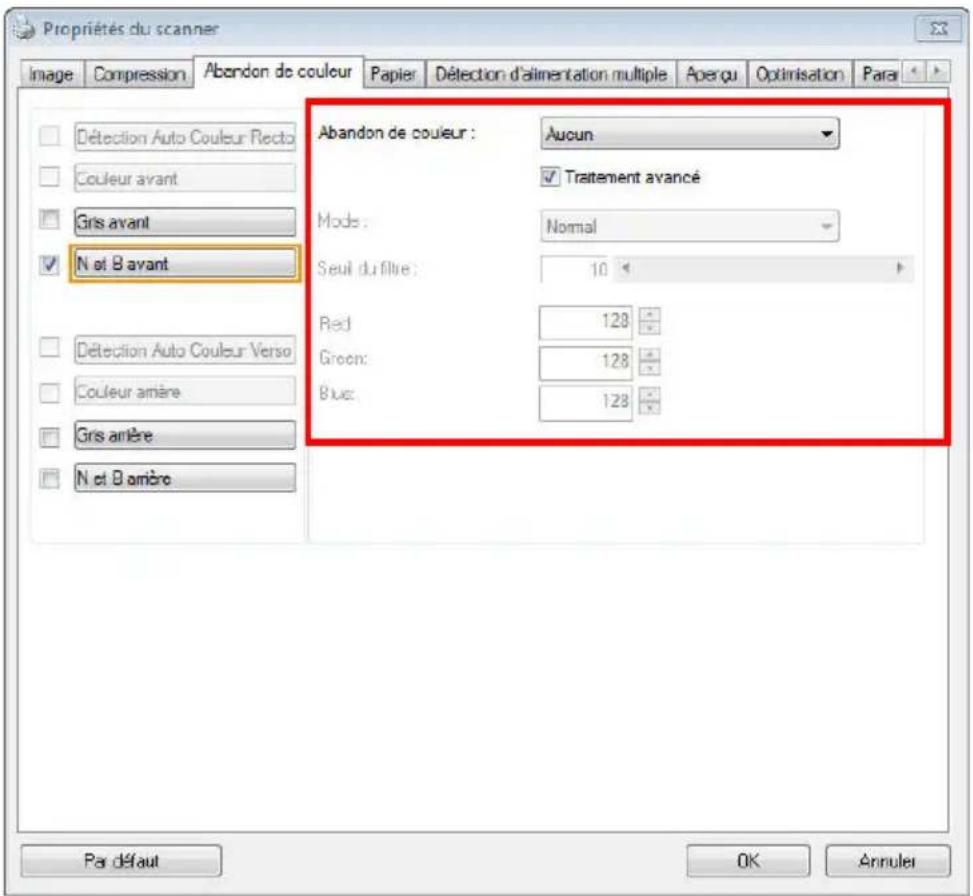

Propriétés du scanner Image Compression Abandon de couleur Papier Détection d'alimentation multiple Aperçu(Optimisation Para Détction Auto Couleur Recto Couleur avant Gris avant N et B avant Abandon de couleur: Aucun ✓ Traitement avancé Mode: Normal Seuil du filtre: 10 Red: 128 Green: 128 Blue: 128 Par défaut OK Annuler

La boîte de dialogue Abandon de couleur

Options : Aucun, Auto, Supprimer le rouge, Supprimer le vert, Supprimer le bleu, Personnalisé

• Aucun : Ne supprime aucune couleur.
• Auto : Produit automatiquement l'image avec les détails de la couleur primaire supprimée.
• Supprimer le rouge / Supprimer le vert / Supprimer le bleu : Produit l'image avec les détails de la couleur primaire supprimée.
• Personnalisé : Indiquez la couleur que vous souhaitez supprimer en saisissant ses valeurs RVB (Rouge, Vert et Bleu) respectivement.

Options avancées :

• Mode Qualité : Plage : 0\~20. Par défaut : 10 Lorsque [Mode Qualité] est sélectionné, vous pouvez déterminer la couleur à supprimer à l'aide du curseur [Seuil de filtrage]. Une valeur plus faible supprime davantage de la couleur sélectionnée, alors qu'une valeur plus élevée laissera davantage de la couleur sélectionnée.
• Mode Normal : Utilise un réglage optimisé pour déterminer la couleur.

Original	Auto / Supprimer le vert (mode normal)
Supprimer le rouge (mode normal)	Supprimer le vert (mode qualité : Seuil : 18)

Prévisualiser le résultat de suppression de la couleur :

Pour prévisualiser le résultat de la suppression de la couleur, veuillez suivre ces étapes :

1. Cliquez sur l'icône [Propriétés du scanner] ( ) dans le coin supérieur gauche, et choisissez [Tab] pour afficher les noms d'onglets.
2. Choisissez [Prévisualisation] pour afficher l'onglet Prévisualisation.
3. Cliquez sur l'onglet [Prévisualisation] pour afficher la page Prévisualisation.
4. Chargez votre document dans le scanner et cliquez sur le bouton [Prévisualisation] pour obtenir une image de prévisualisation.
5. Sur l'onglet [Image], cliquez sur le mode image [Gris] ou [Noir et blanc], puis sélectionnez [Personnalisé] sur l'onglet [Couleur à supprimer]. Un bouton [Fenêtre de prévisualisation] s'affiche.
6. Cliquez sur le bouton [Fenêtre de prévisualisation] pour ouvrir la fenêtre [Prévisualisation] avec l'image prévisualisée.
7. Déplacez votre curseur au-dessus de l'image prévisualisée. Votre curseur de souris se transforme maintenant en pipette.
8. Cliquez pour sélectionner une couleur que vous souhaitez éliminer.
9. Cliquez et maintenez votre bouton de souris pour visualiser le résultat après avoir éliminé la couleur spécifiée. Si le résultat est satisfaisant, cliquez sur [OK] pour fermer la fenêtre de prévisualisation.

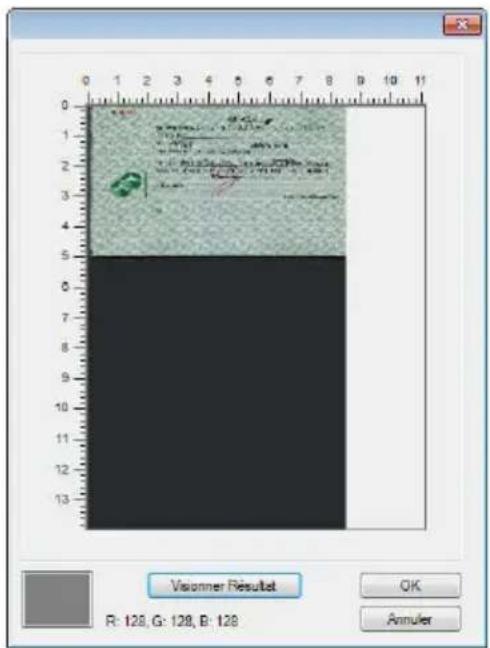

Vismoner Resultat R: 128, G: 128, B: 128 OK Annuler

La fenêtre de prévisualisation

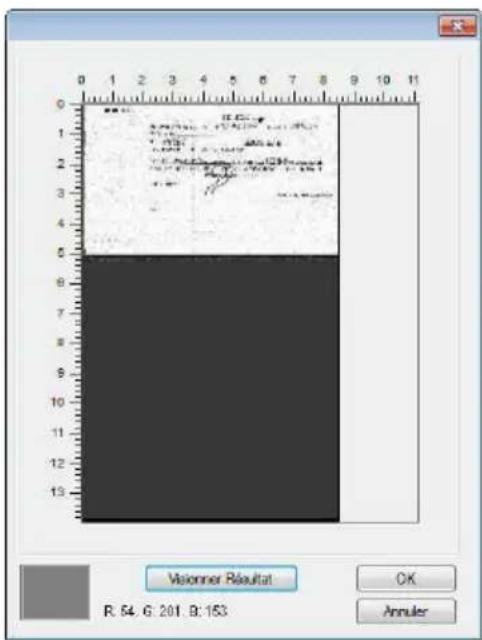

Visonner Resultat R: 54, G: 201, B: 153 OK Annuler

Le résultat de la suppression de la couleur

Pour sélectionner une couleur sur la palette de couleurs,

1. Cliquez sur l'onglet Color Dropout (Élimination de couleurs) dans la boîte de dialogue Scanner Properties (Propriétés du scanner).

Propriétés document Image Compressor Abandon de couleur Paper Direction d'élément ou multiple Amerge Optimation Place Detraction Auto Couleur Rectus Couleur avant Ges avant N et 0 avant Abandon de couleur : Aucun Tratement avancé Mode Normal Sexual du style 12.4 Red 128 Green 128 Blue 128 Ges aniles N et 0 aniles Par défaut OK Arruler

1. Choisissez Gray (Gris) ou B&W (N&B) dans la boîte Image Selection (Sélection d'image) et cliquez sur "Custom" (Personnaliser) dans le menu déroulant Color Dropout (Élimination de couleurs). La palette de couleurs apparaît.

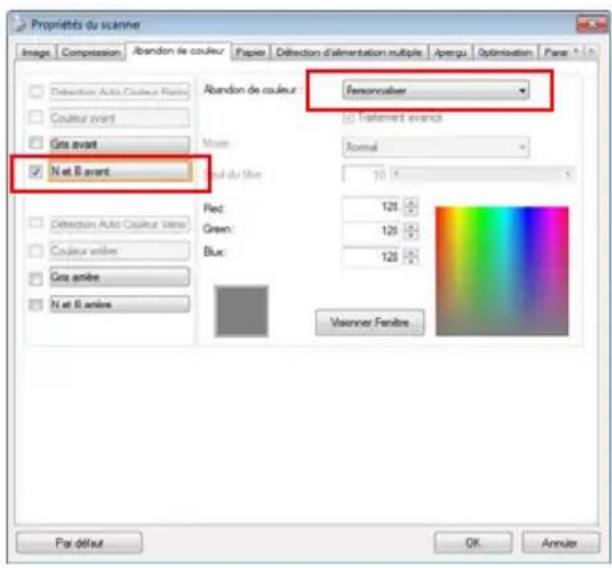

Propriétés du scanner Image Compression Abandon de couleur Paper Détection d'alimentation multiple Apergu Optimization Parer Définition Auto Couleur Raine Couleur avant Gra avant N et B avant Abandon de couleur Personnelier Tratement avant Normal 10 Définition Auto Couleur Verre Couleur anière Gra anière N et B anière Pled: 128 Green: 128 Blue: 128 Visionner Faireire Par défaut OK Annuler

1. Déplacez votre curseur au-dessus de la palette. Le curseur se présente sous la forme d'une croix.

Propriétés du scanner Image Compression Abandon de couleur Paper Detraction d'alimentation multiple Jpuerg Optimization Pan Detraction Auto Couleur Front Couleur avant Gra avant Net B avant Abandon de couleur : Personnalier Trabement avanci Mise: Normal Soul du Vire 10 % Red: 63 Green: 197 Blue: 91 Gra anère N et B anère Visionner Fervière Par défaut OK Annuler

1. Cliquez pour choisir une couleur. Les valeurs RVB sont changées simultanément.

4.6 L'onglet Papier

L'onglet Papier vous permet de définir les valeurs associées à la sortie image (c.-à-d., Rognage automatique ou non, Zone de numérisation, Sur-numérisation, Détection d'alimentation multiple).

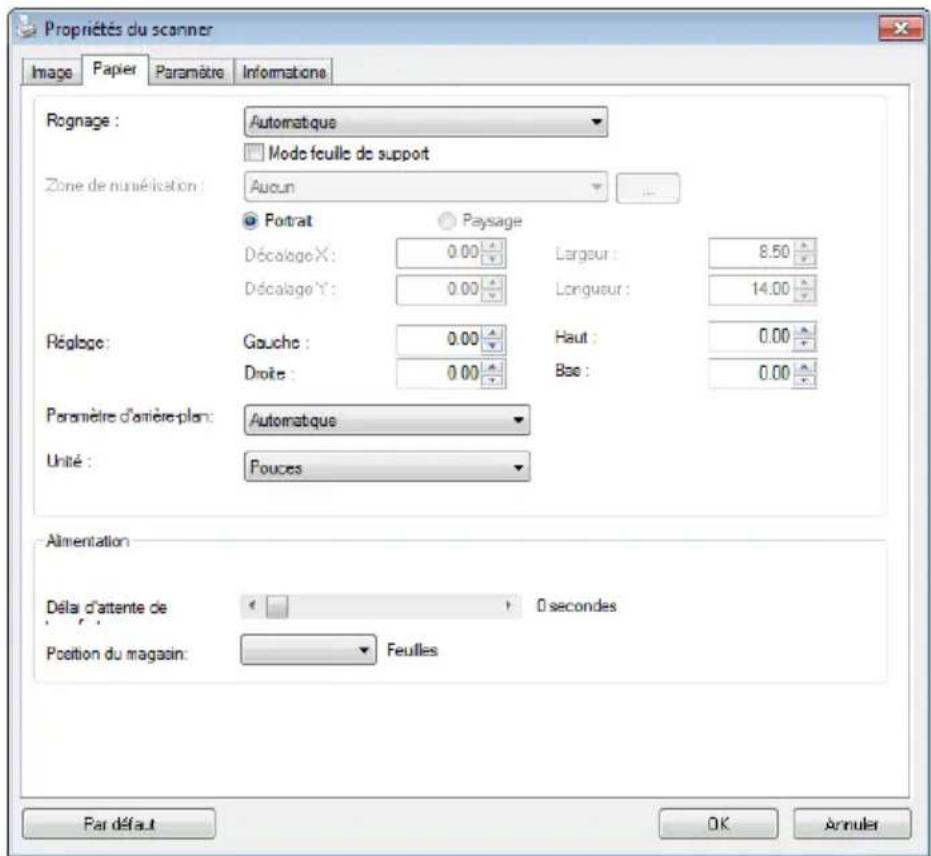

Propriétés du scanner Image Papier Paramètre Informatione Rognage : Automatique Mode feuille de support Zone de numélication : Aucun Portrait Paysage Décalago X: 0.00 Largeur: 8.50 Décalago Y: 0.00 Longueur: 14.00 Réglage : Gouche: 0.00 Haut: 0.00 Droite: 0.00 Base: 0.00 Paramètre d'arrière-plan: Automatique Unité : Pouces Alimentation Délai d'artente de 0 secondes Position du magasin: Feuilles Par défaut OK Annuler

La boîte de dialogue de l'onglet Papier

4.6.1 Rognage

Le rognage vous permet de capturer une portion du document en cours de numérisation. Choix :

Automatique, Automatique (36"), Fixé sur transport, Détection de fin de page (EOP), Multiple Automatique, Relatif au Document.

Options Description
Automatique	Ajuste automatiquement la fenêtre de rognage d'après les différentes tailles de documents et aplanit automatiquement les documents déformés. Utilisez cette option pour les lots de documents de taille moyenne.
Automatique (36")	Ajuste automatiquement la fenêtre de rognage d'après la longueur de document jusqu'à 36" et aplanit automatiquement les images déformées. (La longueur maximale prise en charge dépend du modèle de scanner). Remarque: La disponibilité de la fonction varie selon le type de scanner.
Fixé sur transport	Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utilisez pour le traitement par lots de documents de même taille. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérisée. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Détection de fin de page	Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utiliser pour le traitement par lots de documents de même largeur mais de longueurs différentes. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérisée. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Multiple automatique	Cette option vous permet d'installer des documents de différentes tailles tels que des photos, cartes d'identité, ou cartes de visite sur le plateau (si disponible) et vous permet de créer plusieurs images découpées individuellement en un seul scan. Remarque: Pour créer correctement des images multiples, veuillez vous assuer qu'il y a au moins 12mm (0,5 pouces) d'espace entre chaque document.
Relatif au Document	Cette option vous permet de découper différentes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiser de l'espace de stockage. C'est utile pour les documents où une photo, ou une signature apparaît dans une zone consistante du document comme un article, etc.

Les options suivantes sont uniquement disponibles quand Fixé sur transport est sélectionné.

• Décalage X — la distance de l'extrémité gauche du scanner à l'extrémité gauche du bord de la zone de numérisation.
• Décalage Y — la position de l'extrémité supérieure du document à l'extrémité supérieure de la zone de numérisation.
  • Largeur — la largeur de la zone de numérisation.
• Longueur — la longueur de la zone de numérisation.
• Centre : Calcule automatiquement le décalage x pour alimentation centrée selon la taille du document sélectionnée.

- — redéfinissez la position de la zone de numérisation en cliquant sur la touche fléchée sur la croix tout en conservant la taille de numérisation. Afficher le résultat à partir de la fenêtre Affichage.

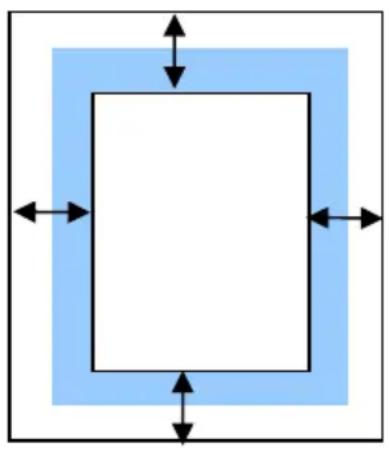

L'option d'ajustement est disponible lorsque Automatique est sélectionné.

Ajustement — ajoute une valeur de marge positive/négative, avant/après ou vers la gauche/droite de l'image. L'ajustement est utilisé lorsque le chargeur automatique de documents est utilisé. L'ajustement réduit la possibilité d'écrêtage dans les coins sur les images inclinées. Pour définir les valeurs de réglage, utilisez les touches Haut/Bas pour sélectionner l'endroit où vous souhaitez appliquer les valeurs de réglage : Haut/Bas ou Gauche/Droite, puis sélectionnez le montant de pouces/mm/pixels à appliquer. Sélectionnez une valeur dans la gamme de 1,00 \~ -1,00.

Relatif au Document: (utilisé pour les lots de documents de taille identique)

Cette option vous permet de découper différentes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiser de l'espace de stockage. C'est utile pour les documents où une photo, ou une signature apparaît dans une zone consistante du document comme un article, etc.

La procédure suivante décrit comment reproduire le document complet en N&B avec une portion du document (photo) en couleur.

1. Sur l'onglet Papier, choisissez "Relatif au Document" ou "Fixé au Transport" à partir de l'option Découpage.
2. Choisissez votre taille de scan à partir de l'option Zone de Scan. La taille de scan sélectionnée apparaîtra dans une boîte rectangulaire rouge. C'est également la taille de scan de votre document complet. (Par exemple, ISO B5. Si vous n'avez pas choisi de zone de scan et laissé la sélection sur Aucun, alors la zone par défaut sera celle maximale du scanner.)

Propriétés du scanner Image Paper Aperçu Paramètres Informations Détection Auto Couleur Recto Couleur avant Gra avant Net B avant Détection Auto Couleur Verso Couleur anlés Gra anlés Net B anlés Zone de numérisation : ISO 85 - 175 x 250 mm Portes Paynage Décalage X : 0.79 Décalage Y : 0.00 Largeur : 4.93 Longueur : 3.84 Uniti : Touces Zone appliquée à tous les modes Par défrait Aperçu OK Années

Boîte rectangulaire rouge

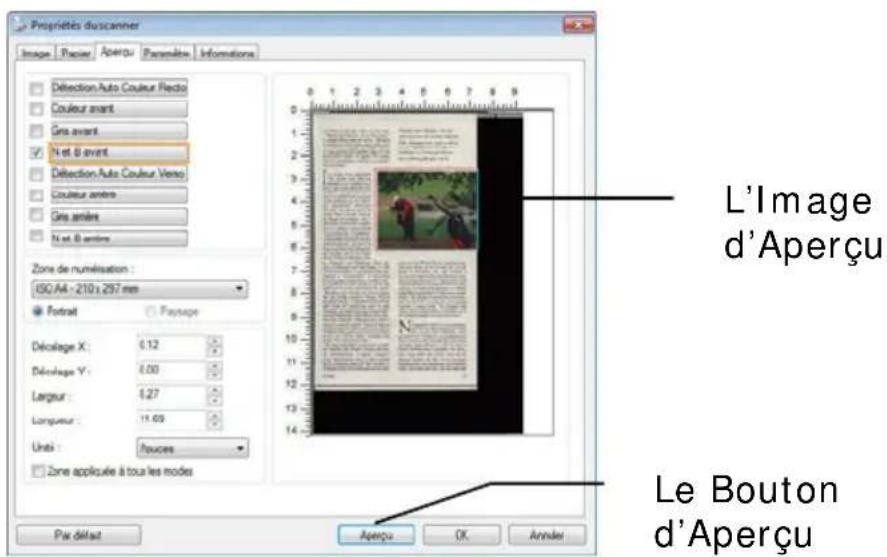

1. Cliquez sur l'onglet Aperçu pour afficher la fenêtre Aperçu. Une boîte rectangulaire noire apparaît pour indiquer la taille de scan maximale que vous venez de sélectionner.

La Boîte de Sélection d'Image

Propriétés du scanner Image Paper Aperçu Paramètre Informations Détction Auto Couleur Pacte Couleur avant Gris avant N et B avant Détction Auto Couleur Verso Couleur arrière Gris arrière N et B arrière Zone de numération : ISO A4 : 210 x 297 nm Portrait Paysage Décolage X: 0.12 Décolage Y: 0.00 Largeur : 8.27 Longueur : 11.69 Unité : Poucure Zone appliquée étous les modes Par défaut Aperçu OK Annuler

Une boîte rectangulaire noire

1. Cliquez le bouton Aperçu pour visualiser l'image entière en basse résolution pour découper correctement votre zone de scan associée.

Propriétés discanner Image Pacier Aperçu Paramètres Informations Délécution Auto Couleur Redo Couleur avant Gris avant N et B avant Délécution Auto Couleur Verso Couleur antère Gris antères N et B antère Zone de numérisation : ISO/A4 - 210 x 297 mm Portrait Passage Décolage X: 0.12 Décolage Y: 0.00 Largeur : 6.27 Longueur : 11.69 Uniti : Pouces Zone appliquée à tous les modes L'Image d'Aperçu Le Bouton d'Aperçu Par défaut Aperçu OK Années

1. Sélectionnez le type d'image à partir de la boîte Sélection d'Image. L'image sélectionnée apparaît en surbrillance. (Par exemple, Couleur Avant)
2. Placez votre curseur sur la fenêtre Aperçu et cliquez sur le bouton gauche de votre souris. Une croix apparaîtra comme illustré. Créez votre taille de scan associée en diagonale en faisant glisser le bouton gauche de la souris de façon à obtenir la taille voulue. La zone sélectionnée apparaîtra dans une boîte rouge comme illustré.

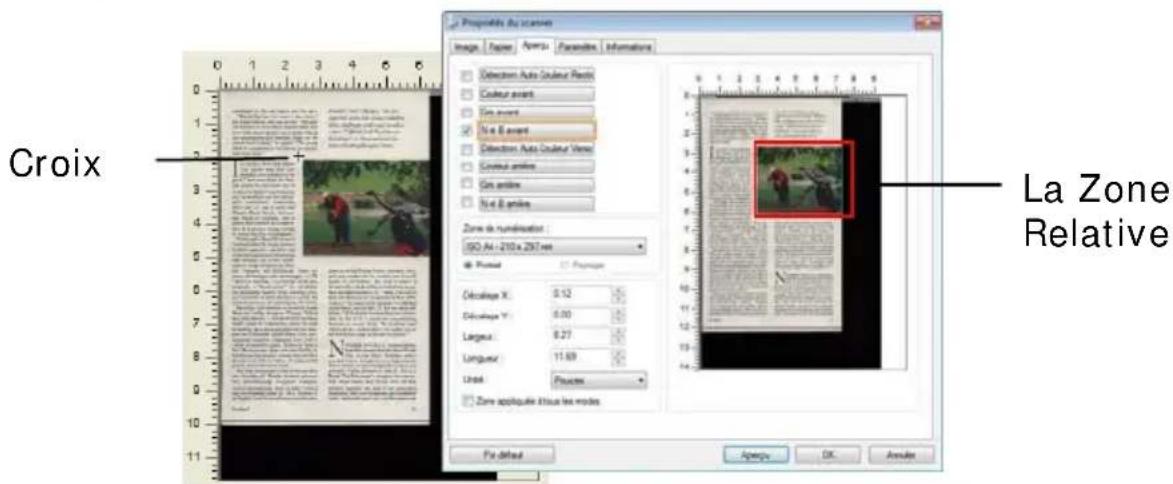

Croix La Zone Relative Proposités du carens Image Timeline Appearance Paramètres Informations Detection Auto Couleur Reelis Couleur avant Gin avant N et B avant Detection Auto Couleur Veret Couleur amine Gin amine N et B amine Zone de numédiation : GO Art - 210 x 297 mm de Format Propagne Décrélage X: 0.12 Décrélage Y: 0.00 Largeur: 6.27 Longueur: 11.69 Unit: Practes Zone appliquée étus les modes Fie déf边 Ampins OK Annals

1. Vérifiez l'image en N&B à partir de la boîte Sélection d'Image pour scanner le document complet.
2. Cliquez sur le bouton Scan pour démarrer le scan du document en deux types et tailles d'image. (Voir le résultat ci-dessous.)

Le document entier en N&B

La zone associée en couleur

4.6.2 Autre Sélection de Papier

Mode feuille de support :

Cochez cette option pour rogner automatiquement la fenêtre de numérisation en fonction de la taille de votre document lors de la numérisation de documents non standard (documents fragiles, de taille irrégulière) avec une feuille de support (optionnelle).

Charger des documents avec une feuille de support

Une feuille de support est une feuille plastique spécialement utilisée pour charger des documents non standard dans le scanner. Cela vous permet de numériser des documents ne pouvant pas l'être de façon habituelle. Les documents plus grands que A4, comme A3 et B4 peuvent être numérisés en les pliant en deux, en les insérant dans la feuille de support et en les numérisant en mode recto-verso. Vous pouvez aussi numériser des documents pouvant être endommagés facilement, comme des photographies ou des documents de taille irrégulière difficiles à charger directement, comme des coupures.

Pour numériser un document avec une feuille de support,

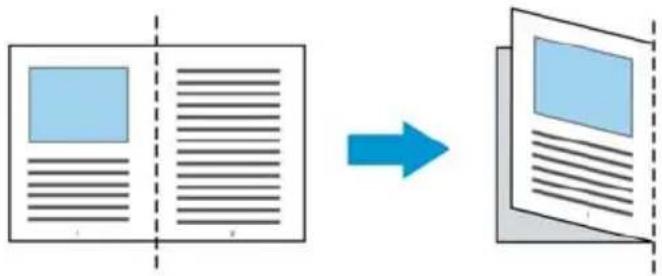

Pour les documents plus grands que le format A4/ lettre, comme A3

a. Pliez la feuille à numériser en deux.
b. Pliez la feuille fermement et aplanissez les plis. Sinon, la feuille pourrait être déformée lors de la numérisation.

1. Ouvrez la feuille de support et placez le document à l'intérieur.

Alignez le dessus du document avec le dessus de la feuille de support (la zone imprimée).

Pour les documents plus grands que le format A4/ lettre, comme A3

Alignez le dessus du document avec le dessus de la feuille de support (la section imprimée) et la portion pliée sur le bord droit de la feuille de support pour que le document se place dans la feuille de support dans le coin supérieur.

Centrez votre document dans la feuille de support.

1. Chargez la feuille de support avec la section grise (imprimée) tournée vers le bas.

2. Ajustez les guides papier à la largeur de la feuille de support. Ajustez les guides papier de sorte à ce qu'il n'y ait pas d'espace entre les guides et la feuille de support. De l'espace entre les guides et la feuille de support peut nuire à l'alignement de la feuille de support lors de la numérisation, et déformer l'image numérisée.

3. Lancez la numérisation.

Remarque :

• L'option [Carrier Sheet (feuille de support)] est disponible uniquement pour les modèles prenant en charge la feuille de support.
• Certaines fonctions sont désactivées si vous cochez [Carrier Sheet (feuille de support)].
• Cette option peut ne pas fonctionner pour certaines applications.

Zone de numérisation

Choisissez la taille de papier désirée dans la liste déroulante. Ou vous pouvez sélectionner une taille de papier personnalisée en cliquant sur la boîte Zone de numérisation et en cliquant ensuite sur Ajouter pour inclure dans le choix.

Choix :

None

US Letter- 8.5” x 11”

US Legal - 8.5” x 14”

ISO A4 - 21 x 29.7 cm

ISO A5 - 14.8 x 21 cm

ISO A6 - 10.5 x 14.8cm

ISO A7 - 7.4 x 10/5 cm

ISO B5 - 17.6 x 25 cm

ISO B6 - 12.5 x 17.6 cm

ISO B7 - 8.8 x 12.5 cm

JIS B5 - 18.2 x 25.7 cm

JIS B6 - 12.8 x 18.2 cm

JIS B7 - 9.1 x 12.8 cm

Scanner Maximum

Long Page (<118”)

Long Page (<118"):

Lorsque vous avez besoin de scanner des documents dont la longueur dépasse la longueur max. du scanner, veuillez choisir Long Page. Remarque : si Long Page est sélectionné, la fonction Multi-Feed Detection ne sera pas disponible. (* Les options varient en fonction du type de scanner.)

Lorsque vous sélectionnez Long Page (<118"), veillez à spécifier la taille de votre document dans les champs Length (Longueur) et Width (Largeur).

Conseils lors de la numérisation de documents à longues pages :

1. Sortez l'extension du bac à papier de l'ADF.
2. Laissez assez de place autour du bac de sortie pour empêcher le papier éjecté de tomber du bac de sortie.
3. Pour assurer les performances, définissez la résolution sur 300 ppp ou moins lors de la numérisation de documents à longue page en mode couleur et sur 600 ppp lors de la numérisation de documents à longue page en mode noir et blanc.
4. En fonction de l'environnement système, de l'application et la taille de papier spécifiée, la mémoire peut être insuffisante pour effectuer une numérisation longue page.

Sur-numérisation

Sur-numérisation vous permet d'ajouter une marge spécifique au sommet et à la base ou à droite et à gauche (Les options varient selon le type du scanner) du bord de l'image. Cela est utilisé pour réduire le risque de rognage des coins sur les images inclinées et souvent appliqué à un traitement par lots d'un document incliné à numériser dans le bac d'alimentation de documents automatique. Sélectionnez une valeur entre 0 et +5 mm. Remarquez que le résultat de la sur-numérisation ne s'affichera pas dans la fenêtre Affichage et que la disponibilité de la fonction varie selon le type de scanner.

Pré-alimentation

Choix : Activer/désactiver. Si l'option Activer est sélectionnée, vous pouvez définir la période après laquelle le scanner lance la pré-alimentation du papier une fois que vos documents aient été chargés dans le dispositif d'alimentation. La valeur par défaut est Désactiver. Note : La disponibilité de cette option varie selon le modèle de scanner.

Délai de transport

Définissez l'intervalle pendant lequel le scanner attend puis reprend automatiquement le balayage après l'exécution du premier travail de balayage. Si vous devez scanner plusieurs documents distincts au même réglage de balayage, cette fonction est particulièrement utile. La valeur par défaut est 0. La plage des valeurs est entre 0 et 30 secondes.

Remarque:

1 Dans l'intervalle imparti, si vous chargez votre document dans le dispositif d'alimentation, le scanner lance automatiquement le balayage.
2 Si votre scanner dispose d'une option à plat et que vous placiez votre papier dessus, vous devez après le délai imparti, cliquer sur le bouton Scanner de l'interface utilisateur TWAIN pour lancer le balayage.

Position du magasin :

Spécifiez le nombre de feuilles chargées dans le magasin papier afin de réduire le temps de levée du magasin. Choix : 50, 125, 250, 375, 500 feuilles (par défaut).

Réglage du fond

Cette option vous permet de configurer votre arrière-plan de numérisation. Choix : Fond blanc, Fond noir.

Remarque : Pour un scanner feuille à feuille avec un chargeur automatique de documents, cette option n'est actuellement disponible que dans le mode "Rognage auto". Pour un scanner à plat, cette option est disponible soit dans le mode "Rognage auto" soit dans le mode "Fixe pour transport".

Pour plus de détails sur le choix du mode "Rognage auto" ou "Fixe pour transport", veuillez vous référer à la section 4.5.1, Rognage.

4.7 Détection d'alimentation multiple

Détection d'alimentation multiple vous permet de détecter les documents superposés qui passent par le bac d'alimentation de documents automatique. L'alimentation multiple est habituellement provoquée par des documents agrafés, de l'adhésif sur des documents, ou des documents chargés électrostatiquement. Remarque : La disponibilité de la fonction varie selon le type de scanner.

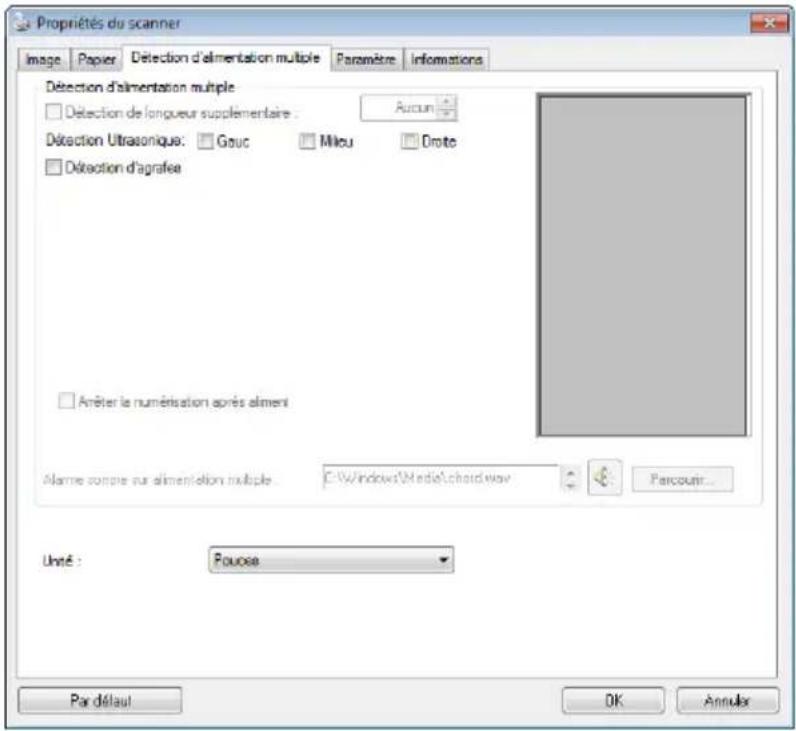

Propriétés du scanner Image | Papier | Détction d'alimentation multiple | Paramètre | Informations Détction d'alimentation multiple □ Détection de longueur supplémentaire . Aucun Détction Ultrasonique: □ Gouc □ Mlleu □ Droite □ Détection d'agrafée □ Anrêter le numérisation après aliment Alarme compte sur alimentation multiple. C:\Windows\Media\chord.wav Parcours... Unité : Pourose Par délai OK Annuler

Détection de longueur supplémentaire

Détection de longueur supplémentaire vous permet de définir la longueur du document multi-alimenté. Cette valeur indique la longueur supplémentaire dépassant votre zone de numérisation. La fenêtre Affichage affichera la taille du document lorsque vous changez la valeur. Une valeur de 0 indique pas de détection de longueur supplémentaire. La Détection de longueur supplémentaire est utilisée au mieux lorsque vous numérisez des documents de même taille dans le bac d'alimentation de documents automatique.

Détection Ultra Sonique

La détection Ultra Sonique vous permet de configurer le chevauchement de documents par la détection de l'épaisseur du papier entre les documents.

Spécifiez la zone d'un document dans laquelle vous souhaitez activer la détection de pages multiples grâce aux capteurs à ultrasons.

Gauche

Milieu

Droite

- Arrêter la numérisation après une alimentation multiple

• Si cette option n'est pas sélectionnée, le scanner continue à numériser le document entier bien qu'une alimentation multiple soit détectée. Une fois que le document entier a été numérisé, une boîte de dialogue d'alimentation multiple apparaît pour indiquer le numéro de la page pour laquelle une alimentation multiple a été détectée et qui doit être numérisée à nouveau.
• En cas de sélection, les options suivantes sont affichées.

Arrêter : En cas de sélection, le scanner arrête la numérisation après avoir détecté une alimentation multiple. Aucune autre boîte de dialogue n'est affichée.

Demander : En cas de sélection, l'image de la page qui a été détectée comme alimentation multiple est affichée et trois options sont proposées.

→ Continuer la numérisation :

Si l'image de la page à alimentation multiple est acceptable, sélectionnez [Continuer la numérisation] pour continuer la numérisation des pages restantes.

→ Continuer la numérisation (Abandonner l'image) :→ Arrêter la numérisation :

Si l'image de la page à alimentation multiple n'est pas acceptable, sélectionnez [Continuer la numérisation (Abandonner l'image)] pour numériser les pages restantes, cependant la page à alimentation multiple sera ignorée et vous devrez numériser à nouveau la page.Le scanner arrête les numérisations. Enlevez les pages restantes dans le scanner.Enlevez les agrafes ou les rubans adhésifs sur votre document. Ou éventez votre document et numérisez à nouveau les pages restantes.

- Alarme sonore en cas de chargement multiple

Si un fichier wav. est ajouté, le scanner émettra une alarme sonore si un chargement multiple est détecté sans afficher de message d'avertissement.

Comment ajouter une alarme sonore:

1. Cliquez sur le bouton Parcourir sur le côté droit de l'icône du haut-parleur. La boîte de dialogue Ouvrir apparaît:
2. Choisissez votre fichier wave.
3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajouté.

Unités

Définit le système de mesure principal. Pouces, millimètres, et Pixels sont disponibles.

Détection d'agrafes

La fonction Détection d'agrafes interrompt automatiquement le processus de numérisation lorsqu'une agrafe non enlevée est détectée. Si elles ne sont pas détectées, les agrafes peuvent causer des erreurs qui compromettent le document, entraînent des bourrages ou endommagent l'appareil.

4.8 L'onglet Aperçu

L'onglet Aperçu vous permet de visualiser (un scan faible résolution) votre image avant le scan final. Cette visualisation de l'image vous permet d'allouer la zone de scan. Vous pouvez choisir votre zone de scan en utilisant le menu déroulant "Zone de Scan" ou en plaçant votre curseur sur la fenêtre d'affichage et en le faisant glisser diagonalement sur la fenêtre d'affichage. Un rectangle rouge indiquera alors la zone sélectionnée.

Remarque: Si vous choisissez “Découpage Automatique” sur l’onglet “Papier”, la sélection d’une zone de scan sur l’onglet Aperçu n’est pas autorisée.

Propriétés du scanner Image Paper Aperçu Paramètre Informations Détection Auto Couleur Recto Couleur avant Gris avant N et B avant Détection Auto Couleur Verso Couleur amière Gris amière N et B anière Zone de numérisation : ISO A4 - 210x 297 mm Portrait Paysage Décalage X: 0.12 Décalage Y: 0.00 Largeur: 8.27 Longueur: 11.69 Unté : Pouces Zone appliquée à tous les modes Par défaut Aperçu OK Annular

L'onglet Aperçu

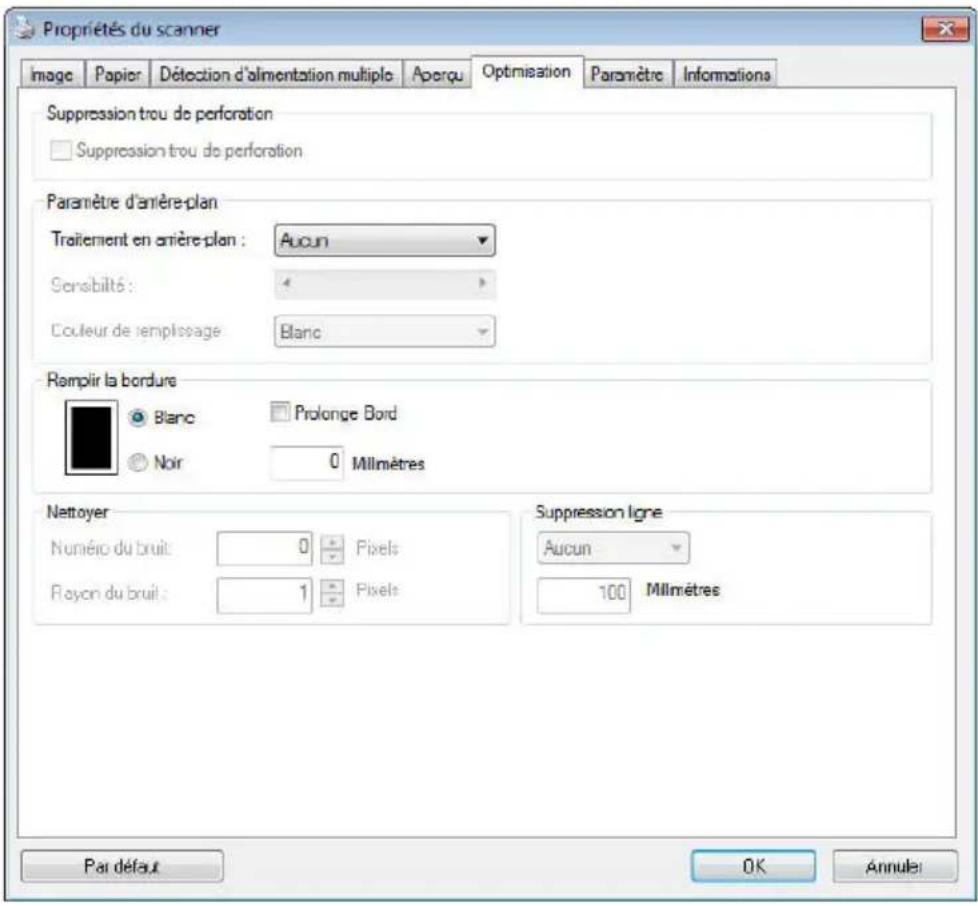

4.9 L'onglet Optimisation

L'onglet Optimisation vous permet de définir des paramètres de traitement d'image supplémentaires.

Propriétés du scanner Image Papier Détection d'alimentation multiple Aperçu Optimisation Paramètre Informations Suppression trou de perforation Suppression trou de perforation Paramètre d'arrière-plan Traîtement en anière-plan : Aucun Sensibilité : - Couleur de remplissage Blanc Remplir la bordure Blanc Prolonge Bord Noir 0 Millmètres Nettoyer Numéro du bruit: 0 Pixels Flayon du bruit: 1 Pixels Suppression ligne Aucun 100 Millmètres Par défaut OK Annuler

La boîte de dialogue de l'onglet Options

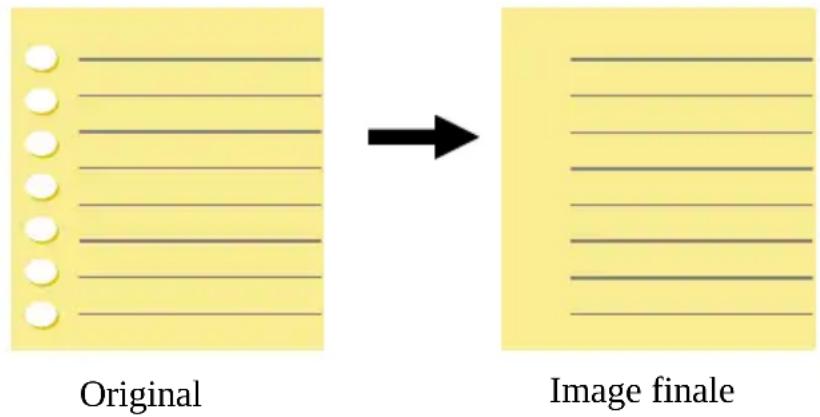

Suppressio n des orifices de perforation

Vous pouvez éliminer les orifices de perforation de l'image finale si vous numérisez un document présentant ce type de perforations. Veuillez noter que la disponibilité de cette fonction varie en fonction du modèle de votre scanner.

Original Image finale

Les orifices de perforation ne peuvent pas être supprimés si :

• La résolution sélectionnée est inférieure à 150dpi
• L'orifice de perforation se situe très près du corps du document
• Les orifices de perforation ne sont pas alignés avec le bord du document
• La suppression des orifices de perforation est disponible lorsque la fonction «Auto Crop (Rognage auto)» est activée. Si l’option «Fixed to Transport (Fixe pour transport)», «EOP (End of Page) Detection (Détection EOP (fin de page))», «Automatic Multiple (Multiple auto)» ou «Relative to Documents (Relatif aux documents)» est sélectionnée sous la fonction de Rognage de l’onglet Paper Papier, l’option Suppression des orifices de perforation sera désactivée.

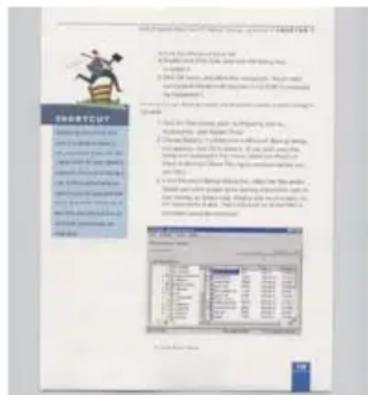

Suppression de l'ombre

Lorsque «À plat» est sélectionné dans l'option «Source de numérisation» de l'onglet «Image», l'option «Suppression de l'ombre» est activée. Cliquez pour supprimer l'ombre sur le dos du livre lors de la numérisation du livre.

Traitement en arrière-plan : L'option [Traitement en arrière-plan] vous permet d'adoucir la couleur de fond ou de la supprimer pour rendre l'image plus claire. Cette option est particulièrement utile pour les documents avec des formulaires en couleur, comme les factures.

Options : Aucun (par défaut), Aadoucir, Supprimer

• Aucun - aucun traitement de l'arrière-plan ne sera effectué (par défaut).
• Adoucir - produit des images avec une couleur de fond plus uniforme. Cette option améliore la qualité de l'image.
• Supprimer - identifie la couleur de fond et la supprime.

Sensibilité : Options : 0, 1, 2, 3, 4. Par défaut : 0

- Plus la valeur est élevée, plus la couleur de fond sera conservée.

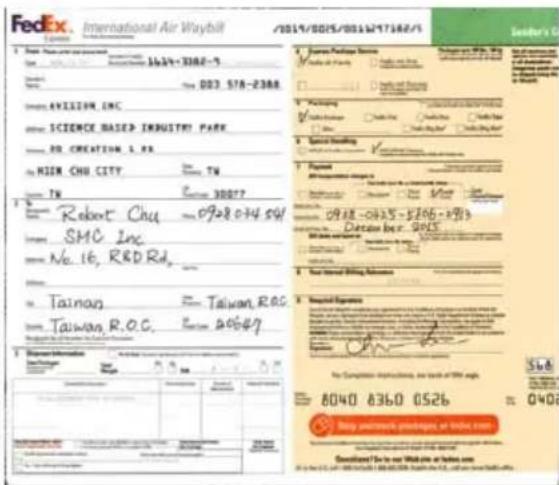

Mode : Auto, Moiré

Si [Adoucir] est sélectionné pour l'option [Traitement de l'arrière-plan], alors les choix pour l'option [Mode] comprennent Auto et Moiré.

• Auto - utilise le mode préprogrammé en usine pour traiter l'adoucissement de l'arrière-plan.
• Moiré – supprime les motifs de moire qui apparaissent sur le fond de l'image lors de l'impression de matériel imprimé.

Si [Supprimer] est sélectionné pour l'option [Traitement de l'arrière-plan], alors l'option [Mode] sera remplacée par [Couleur de remplissage]. Options : Blanc, Auto.

• Blanc - identifie la couleur de fond et la remplace avec du blanc.
• Auto - identifie la couleur de fond et la remplace avec la couleur de la plus grande zone de l'arrière-plan.

Remarque : La couleur de fond des petites zones ne sera pas traitée ou supprimée.

Traitement en arrière-plan: Aucun

Traitement en arrière-plan: Adoucir

FedEx International Air Waybill 1. Name: Taiwan R.O.C. Address: Taiwan R.O.C. 2. Company Name: Taiwan R.O.C. 3. Company Name: Taiwan R.O.C. 4. Company Name: Taiwan R.O.C. 5. Company Name: Taiwan R.O.C. 6. Company Name: Taiwan R.O.C. 7. Company Name: Taiwan R.O.C. 8. Company Name: Taiwan R.O.C. 9. Company Name: Taiwan R.O.C. 10. Company Name: Taiwan R.O.C. 11. Company Name: Taiwan R.O.C. 12. Company Name: Taiwan R.O.C. 13. Company Name: Taiwan R.O.C. 14. Company Name: Taiwan R.O.C. 15. Company Name: Taiwan R.O.C. 16. Company Name: Taiwan R.O.C. 17. Company Name: Taiwan R.O.C. 18. Company Name: Taiwan R.O.C. 19. Company Name: Taiwan R.O.C. 20. Company Name: Taiwan R.O.C. 21. Company Name: Taiwan R.O.C. 22. Company Name: Taiwan R.O.C. 23. Company Name: Taiwan R.O.C. 24. Company Name: Taiwan R.O.C. 25. Company Name: Taiwan R.O.C. 26. Company Name: Taiwan R.O.C. 27. Company Name: Taiwan R.O.C. 28. Company Name: Taiwan R.O.C. 29. Company Name: Taiwan R.O.C. 30. Company Name: Taiwan R.O.C. 31. Company Name: Taiwan R.O.C. 32. Company Name: Taiwan R.O.C. 33. Company Name: Taiwan R.O.C. 34. Company Name: Taiwan R.O.C. 35. Company Name: Taiwan R.O.C. 36. Company Name: Taiwan R.O.C. 37. Company Name: Taiwan R.O.C. 38. Company Name: Taiwan R.O.C. 39. Company Name: Taiwan R.O.C. 40. Company Name: Taiwan R.O.C. 41. Company Name: Taiwan R.O.C. 42. Company Name: Taiwan R.O.C. 43. Company Name: Taiwan R.O.C. 44. Company Name: Taiwan R.O.C. 45. Company Name: Taiwan R.O.C. 46. Company Name: Taiwan R.O.C. 47. Company Name: Taiwan R.O.C. 48. Company Name: Taiwan R.O.C. 49. Company Name: Taiwan R.O.C. 50. Company Name: Taiwan R.O.C. 51. Company Name: Taiwan R.O.C. 52. Company Name: Taiwan R.O.C. 53. Company Name: Taiwan R.O.C. 54. Company Name: Taiwan R.O.C. 55. Company Name: Taiwan R.O.C. 56. Company Name: Taiwan R.O.C. 57. Company Name: Taiwan R.O.C. 58. Company Name: Taiwan R.O.C. 59. Company Name: Taiwan R.O.C. 60. Company Name: Taiwan R.O.C. 61. Company Name: Taiwan R.O.C. 62. Company Name: Taiwan R.O.C. 63. Company Name: Taiwan R.O.C. 64. Company Name: Taiwan R.O.C. 65. Company Name: Taiwan R.O.C. 66. Company Name: Taiwan R.O.C. 67. Company Name: Taiwan R.O.C. 68. Company Name: Taiwan R.O.C. 69. Company Name: Taiwan R.O.C. 70. Company Name: Taiwan R.O.C. 71. Company Name: Taiwan R.O.C. 72. Company Name: Taiwan R.O.C. 73. Company Name: Taiwan R.O.C. 74. Company Name: Taiwan R.O.C. 75. Company Name: Taiwan R.O.C. 76. Company Name: Taiwan R.O.C. 77. Company Name: Taiwan R.O.C. 78. Company Name: Taiwan R.O.C. 79. Company Name: Taiwan R.O.C. 80. Company Name: Taiwan R.O.C. 81. Company Name: Taiwan R.O.C. 82. Company Name: Taiwan R.O.C. 83. Company Name: Taiwan R.O.C. 84. Company Name: Taiwan R.O.C. 85. Company Name: Taiwan R.O.C. 86. Company Name: Taiwan R.O.C. 87. Company Name: Taiwan R.O.C. 88. Company Name: Taiwan R.O.C. 89. Company Name: Taiwan R.O.C. 90. Company Name: Taiwan R.O.C. 91. Company Name: Taiwan R.O.C. 92. Company Name: Taiwan R.O.C. 93. Company Name: Taiwan R.O.C. 94. Company Name: Taiwan R.O.C. 95. Company Name: Taiwan R.O.C. 96. Company Name: Taiwan R.O.C. 97. Company Name: Taiwan R.O.C. 98. Company Name: Taiwan R.O.C. 99. Company Name: Taiwan R.O.C. 100. Company Name: Taiwan R.O.C.

Traitement en arrière-plan: Supprimer Couleur de remplissage: Blanc

Remplissage de bordure

Cochez Blanc ou Noir si vous désirez ajouter une bordure blanche ou noire sur le bord de l'image numérisée. Entrez la valeur de 0 à 5 mm. La valeur par défaut est 0.

Remplissage de bordure : 5mm (Noir)

Effacer les taches

Occasionnellement des petits points ou taches peuvent apparaître en arrière-plan de l'image scannée. La suppression des taches indésirables offre une image plus nette pour le traitement de l'OCR (Reconnaissance optique de caractère, ou Optical Character Recognition en anglais), et aide également à compressor la taille du fichier.

Définissez les taches (également appelées bruit d'image) que vous souhaitez retirer en spécifiant le nombre (taille) et le radius (plage). L'unité de mesure est le pixel. Plus le nombre est élevé, plus le nombre de taches effacées sera important.

Avant l'enlèvement des taches (nombre: 0, radius: 1)

Après l'enlèvement des taches (nombre: 22, radius: 10)

Remarque:

• Cette fonction est actuellement disponible seulement pour les images en noir et blanc.
• Pour scanner à la vitesse théorique, il est recommandé de définir le radius de bruit jusqu'à 10 pixels.

Suppression de lignes : Lorsque le mode d'image Noir et blanc est sélectionné, l'option « Suppression de lignes » est activée. Suppression de lignes efface les lignes sur l'image puis reconstruit les caractères afin que la précision de l'OCR (Reconnaissance optique de caractères) puisse être améliorée.

Choix : Aucun, Forme, Horizontal, Vertical

Aucun – le mode par défaut qui ne supprime aucune ligne.

Forme – sélectionnez «Forme» pour supprimer toutes les formes dans le document.

Horizontal – sélectionnez «Horizontal» puis saisissez la longueur de la ligne horizontale pour supprimer uniquement la ligne horizontale dépassant de votre longueur spécifiée. Plage de longueur : 10 mm \~ illimité

Vertical – sélectionnez «Vertical» puis saisissez la longueur de la ligne verticale pour supprimer uniquement la ligne verticale dépassant de votre longueur spécifiée. Plage de longueur : 10 mm \~ illimité

Ann. Mr. Best Wang

Aucun Supprimer forme

Supprimer ligne horizontale (au-delà de 30 mm)

Aim:Mr. David Wang

Supprimer ligne verticale (au-delà de 70 mm)

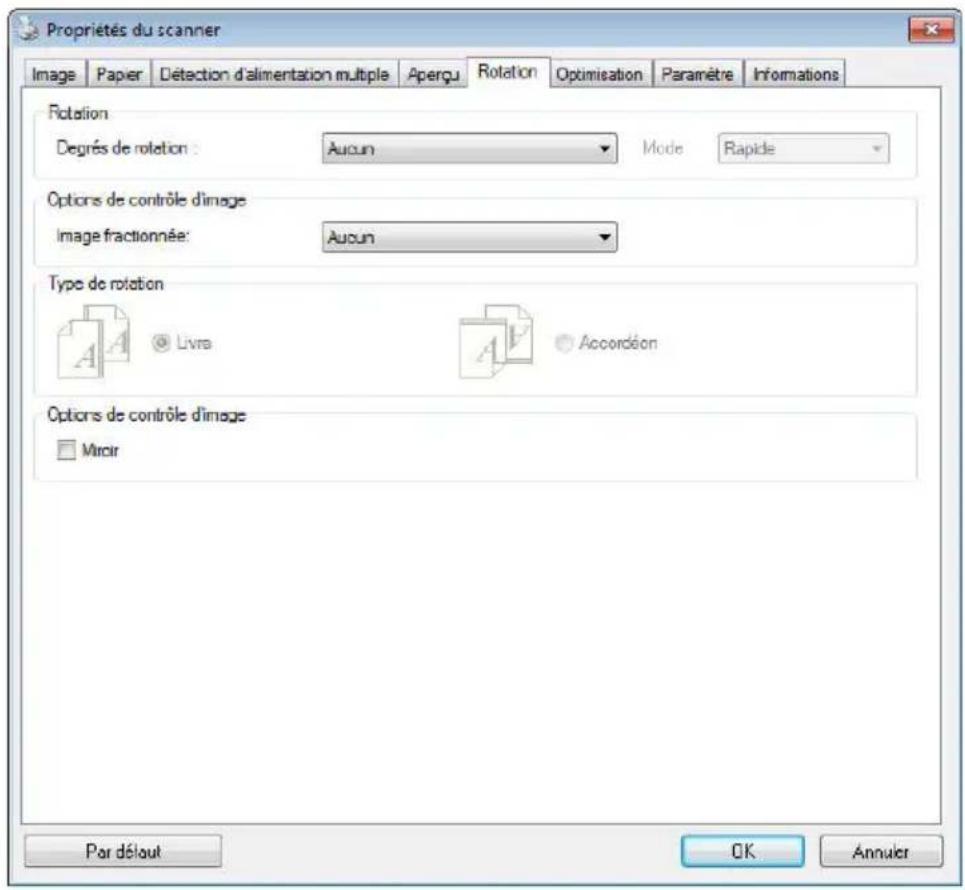

4.10 L'onglet Rotation

L'onglet Rotation vous permet de définir les options de rotation suivantes :

Propriétés du scanner Image Papier Détection d'alimentation multiple Aperçu Rotation Optimisation Paramètre Informations Rotation Degrés de rotation: Aucun Mode Rapide Options de contrôle d'image Image fractionnée: Aucun Type de rotation Livra Accordéon Options de contrôle d'image Mircir Par délout OK Annuler

Pivoter l'image

Choisissez l'angle de rotation dans la liste déroulante si vous désirez pivoter l'image numérisée.

Choix : Aucun, 90° CW (sens des aiguilles d'une montre), 90° CCW (sens inverse des aiguilles d'une montre), 180°, Basé auto sur contenu.

1 2 3

123

Original

Pivoter 90°CW

123

123

Pivoter 90° CCW

Pivoter 180°

Basé auto sur contenu : Lorsque Basé auto sur contenu a été sélectionné, les images peuvent être tournées dans le sens approprié en fonction du contenu.

Automatique en fonction du contenu : Lorsque «Automatique en fonction du contenu» est sélectionné, ses modes seront activés pour vous permettre de sélectionner plus d'options.

Mode : Rapide, Texte intégral, Complexité

Rapide – le mode par défaut pour vous permettre de faire pivoter des images à la vitesse la plus rapide.

Texte intégral – le mode optimisé pour les documents avec une orientation de texte mixte.

Complexité – le mode optimisé, mais à la vitesse la plus lente par rapport aux modes Rapide/Texte intégral pour les documents avec des images ou une orientation de texte complexes.

BANCO BRASILIA BFB ALL SABRIMENTES ALBERTO DE BANCHEiros ANGAL BRANCHES FINANCEIROS 07/106/11 BFB

CARLOS ALBERTO GARCIA São Paulo, Madrid 28/14/1983

Document avec plusieurs orientations de texte

Document avec arrière-plan sombre ou complexe

Séparation d'image

En séparant une image, deux images séparées sont créées horizontalement ou verticalement. Cela peut être utile pour les documents contenant deux pages par image lorsque vous souhaitez les sauvegarder en tant que deux images séparées (une page pour chaque image).

Choix : Aucune, Horizontale, Verticale. La valeur par défaut est Aucune.

Horizontale : Divise une image pour obtenir une moitié supérieure et une moitié inférieure.

Verticale : Divise une image pour obtenir une moitié droite et une moitié gauche.

Séparation horizontale

Rotation du côté tourné

Cette option vous permet de sélectionner l'orientation des documents imprimés sur les deux côtés en cours d'alimentation et si "accordéon" est sélectionné, l'image du verso sera pivotée de 180 degrés.

Ceci s'applique aux documents imprimés sur les deux côtés visualisés en portrait (hauteur plus grande que la largeur) mais qui sont quelquefois alimentés dans le scanner en paysage (largeur plus grande que la hauteur) ou vice versa. Dans ce cas, l'image du revers doit être pivotée encore de 180 degrés.

Choix : Livre, accordéon.

Si “Livre” est sélectionné, l'image du revers ne sera pas pivotée.

L'illustration suivante montre l'orientation du document qui doit être affiché en portrait mais qui est alimenté dans le scanner en paysage

Options de contrôle d'image

Cochez la boîte Miroir si vous voulez inverser le côté droit et gauche de votre image.

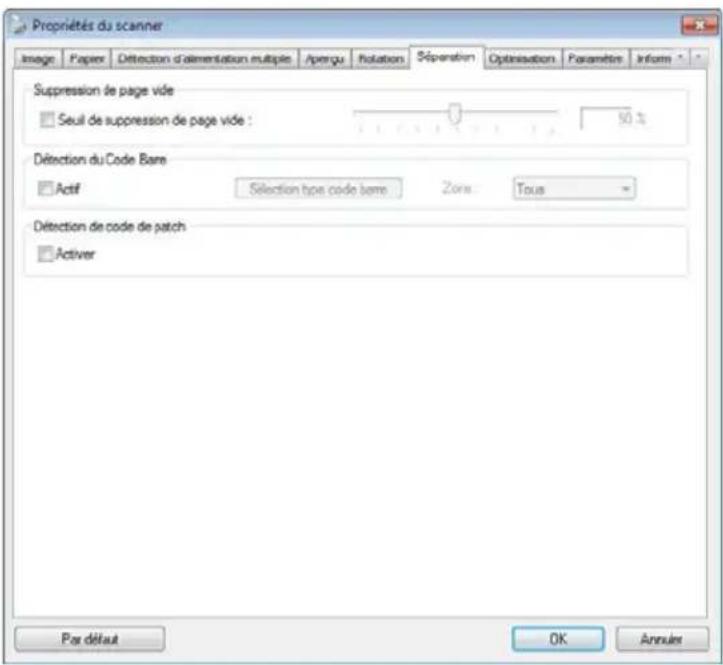

L'onglet Separation (Séparation) vous permet d'activer le moteur de détection pour détecter la page blanche, le code-barres et le code de patch, puis de notifier l'application logicielle qui prend en charge la séparation des documents afin qu'elle sépare vos documents de plusieurs pages. Options : Suppression de page blanche, détection de code-barres, détection de code de patch.

Propriétés du scanner Image Paper Détction d'alimentation multiple Apergu Rotation Séparation Optimization Paramétin Inform Suppression de page vide Seuil de suppression de page vide : 50 % Détection du Code Bare Actif Selection type code bare Zone: Tous Détection de code de patch Activer Par défaut OK Annules

Suppression page blanche

Choix : Aucune, Seuil de suppression page blanche, Taille image.

Aucune – Ne supprime pas les pages planches.

Seuil - Déplacez le curseur de gauche à droite pour définir votre seuil pour les pages blanches.

Taille image – Plage : 1\~ 10000 Ko. Indiquez la taille d'image que vous souhaitez pour détecter la page en tant que page blanche. Par exemple, en choisissant 3 Ko, toute page de moins de 3 Ko est reconnue comme page blanche.

Barcode Detection (Détection de code-barres)

Cochez [Enable (Activer)] pour détecter le code-barres et notifier l'application logicielle du traitement avancé. Veuillez noter que l'ensemble du document est vérifié et qu'aucune zone de détection spécifique ne doit être indiquée.

Lorsque le code-barres a été détecté avec succès, un fichier [avbarcode.ini] est créé et stocké sous le chemin suivant :

Windows XP : C:\Documents and Settings\All

Cliquez sur le bouton [Sélectionner les types de codes barres] pour sélectionner les types de codes barres que vous souhaitez détecter.

Types de codes-barres : Les types de codes-barres suivants peuvent être détectés.

Codes-barres à deux dimensions

• Aztec
• DataMatrix
• PDF417
• QR Code

Codes-barres à une dimension :

• Résolution recommandée : 200\~600 dpi pour les codes-barres ordinaires, 300\~600 dpi pour les codes QR
• Les codes-barres obliques peuvent ne pas être reconnus correctement.
• Le fait d'utiliser la même feuille à plusieurs reprises peut diminuer la précision de la reconnaissance à cause de la saleté accumulée sur les feuilles. Si la feuille n'est pas correctement reconnue ou est tachée, remplacez-la par une nouvelle feuille.

Zone de codes-barres :

Spécifiez la zone de codes-barres à détecter.

Sélectionnez «Tout» pour vérifier l'ensemble du document et détecter les codes-barres. Ou vous pouvez accélérer le processus en spécifiant une zone de détection vu que seule la zone spécifiée est détectée.

Les choix sont : Tout, Haut, Bas, Gauche, Droite, Bas à droite, Bas à gauche, Haut à droite, Haut à gauche

Choisissez la zone de codes-barres sur une page :

Tout	Haut	Bas	Gauche	Droite
Bas à droite	Bas à gauche	Haut à droite	Haut à gauche

Patch code Detection (Détection de code de patch) :

Cochez [Enable (Activer)] pour détecter le code de patch et notifier l'application logicielle du traitement avancé.

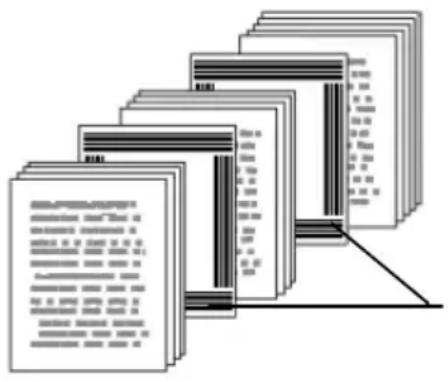

Un code de patch est un motif de barres noires et d'espaces parallèles et alternés (c'est à dire un code-barres) qui est imprimé sur un document. Une feuille de code de patch sert le plus souvent comme séparateur de documents dans une pile de documents.

Vous pouvez trouver différentes tailles de codes de patch (PDF) en choisissant

menu [Start (Démarrer)]> [All Programs (Tous les programmes)]> [Avision Scanner Series]> [Patch code (Code de patch)] sans l'ordre.

Il suffit d'imprimer le fichier PDF pour produire la feuille de code de patch. Insérez les feuilles de codes de patch à chaque fois que vous voulez que le fichier soit séparé.

Feuille de code de patch

Remarques pour imprimer les codes de patch :

• Utilisez du papier vierge blanc.
• Réglez la mise à l'échelle sur 100%. La feuille n'est pas correctement reconnue lors de l'impression avec une taille plus petite que l'original.
• N'utilisez pas le mode d'économie du toner. La feuille n'est pas correctement reconnue lorsque l'impression est trop claire.
• N'utilisez pas de papier fin, afin d'éviter de traverser.
• Lorsque vous copiez une feuille de code de patch que vous avez imprimée, assurez-vous de la copier avec la même taille et la même luminosité que la copie originale.
• Le fait d'utiliser la même feuille à plusieurs reprises peut diminuer la précision de la reconnaissance à cause de la saleté accumulée sur les feuilles. Si la feuille n'est pas correctement reconnue ou est tachée, remplacez-la par une nouvelle feuille.

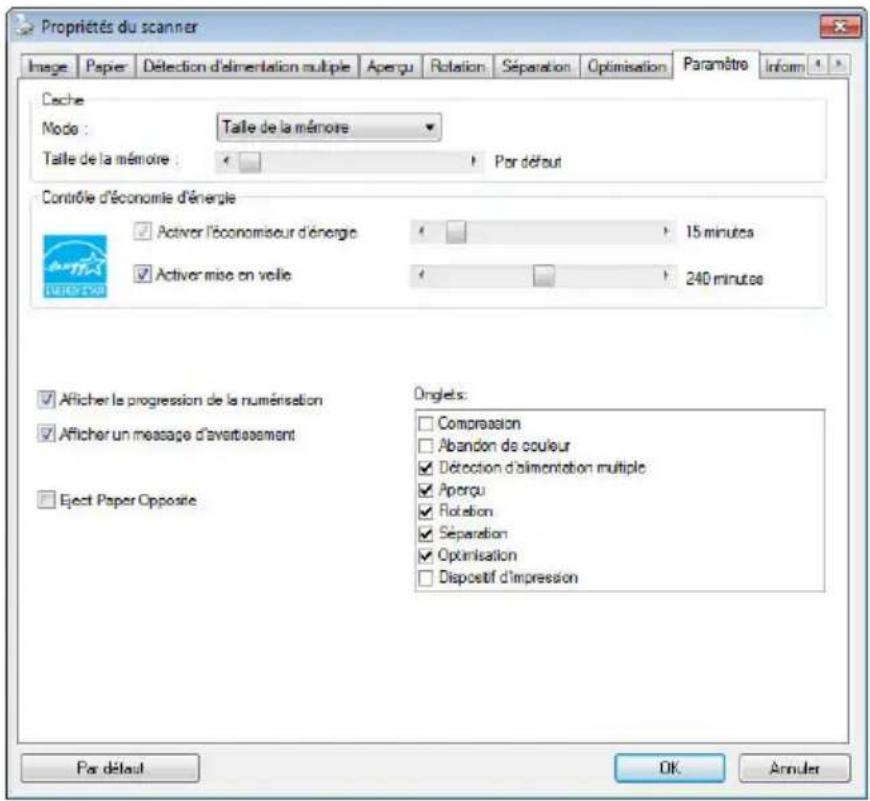

4.12 L'onglet Paramètre

L'onglet Paramètre vous permet de configurer les paramètres suivants :

Propriétés du scanner Image Paper Détection d'alimentation multiple Aperçu Rotation Séparation_Optimisation Paramètre Inform Cache Mode: Talle de la mémore Taille de la mémore : ✓ ✓ Por défaut Contrôle d'économie d'énergie ✓ Activer l'économiseur d'énergie ✓ ✓ 15 minutes ✓ Activer mise en voile ✓ ✓ 240 minutes ✓ Afficher la progression de la numérisation ✓ Afficher un message d'avertissement ✓ Eject Paper Opposite Onglets: □ Compression □ Abandon de couleur ✓ Détection d'alimentation multiple ✓ Aperçu ✓ Flotation ✓ Séparation ✓ Optimisation □ Dispositif d'impression Par défaut OK Annuler

La boîte de dialogue de l'onglet Paramètre

Commande Energy Saving (économie d’énergie)	Cochez la case Enable Energy Saver (activer l’économiseur d’énergie) et déplacez le glisseur pour régler la durée avant activation de l’économiseur d’énergie après votre dernière action. La plage de réglage va de 1 à 60 minutes.
Activation Power Off (mise en veille)	Cochez la case Power Off (mise en veille) et déplacez le glisseur pour régler la durée avant l'arrêt automatique du scanner après votre dernière action. La plage de réglage va de 1 à 480 minutes. La valeur par défaut est réglée sur 240 minutes (4 heures). Veuillez noter que la valeur du réglage ‘Mise en veille’ doit être supérieure ou égale à celle du réglage ‘Economiseur d’énergie’.
Cache	Mode : Aucun, Numéro de page, Taille mémoire.Cette option permet d'affecter une taille de mémoire particulière depuis la RAM disponible pour traiter les données d'image. En indiquant une mémoire de petite taille, vous pouvez libérer plus de mémoire pour l'exécution d'autres applications. En indiquant une mémoire de grande taille, vous pouvez disposer de plus de mémoire pour traiter les données d'image plus particulièrement lorsque vous avez beaucoup de documents à scanner. Vous pouvez également indiquer la taille de votre mémoire par numéro de page. A titre d'information, le balayage d'un document en couleur A4 à 300 dpi consomme environ 24Mo.Compte d'imageSi le mode cache sélectionné est configuré sur « aucun », l'option compte d'image vous permet d'assigner le nombre de pages à scanner. Par exemple, si vous souhaitez scanner les deux premières pages, déplacez simplement le curseur de page sur 2, et le scan s'arrêtera quand le balayage des deux premières pages est terminé.
Afficher la progression de la numérisation	Cochez et la progression de la numérisation s'affichera pendant la numérisation.
Afficher un message d'avertissement	Cochez pour afficher les messages d'avertissement tels que “Le compteur de tampons ADF dépasse 50.000 numérisations (le nombre varie selon le type de scanner). Remplacez le tampon ADF et réinitialisez le compteur du tampon.”
Enregistrer les paramètres après la fermeture	Cochez pour enregistrer les paramètres de propriétés de votre scanner après avoir quitté la boîte de dialogue. La prochaine fois que vous ouvrirez la boîte de dialogue Propriétés du scanner, les paramètres précédemment enregistrés s'afficheront.

4.13 L'onglet Dispositif d'impression

L'onglet Dispositif d'impression permet d'imprimer des caractères alphanumériques, la date, l'heure, le nombre des documents traite et des messages personnalisés sur votre image scannée si le dispositif d'impression numérique est sélectionné ou au dos du document si le dispositif d'impression externe est sélectionné.

Choix: Dispositif d'impression externe, Dispositif d'impression numérique. Si vous avez installé un dispositif d'impression externe, choisissez l'option Dispositif d'impression externe. Si aucun dispositif d'impression n'est installé, choisissez un dispositif d'impression numérique. Remarque: un dispositif d'impression externe confère une capacité d'impression vertical et arrière alors que le dispositif d'impression numérique confère une capacité d'impression horizontale et frontale.

Table des matières

Tout imprimer	Cochez Print All (Tout imprimer) pour imprimer automatiquement le texte de toutes les pages de vos documents. Décochez Print All (Tout imprimer) pour imprimer uniquement le texte de la première page de vos documents.
Personnaliser	Saisissez le texte personnalisé à inclure dans votre chaîne d'impression.
Compteur	Ce champ affiche le total de documents pour la session de balayage. Cette valeur est augmentée en séquence par le scanner.
Date/ Heure	Vous pouvez inclure la date et l'heure dans votre chaîne d'impression.Format : AAAAMMDDHHSS te que par exemple, 20090402170645-vérif0001 indique l'année, le mois, la date, l'heure, les secondes, votre message personnalisé et le compteur.
Police de caractères personnalisée	Choisissez la police désirée.Choix : Normal, Largeur fixeLes polices de largeur fixe (mono espacées) ont un espacement fixe entre les caractères. Ainsi, chaque caractère occupe la même largeur.

Avancé

Attributs police	Choisissez les attributs de votre police.Choix: Normal, Souligné, Double, et Gras.
Orientation de la chaîne de caractères	Choisissez votre orientation de chaîne de caractères.Choix : Normal, Rotation, Verticale, Inversion verticale, 90° horaire, 90° antihoraire
	2010abcNormal	2010abcRotation
	2010abcVertical	2010abcInversion verticale
	2010abc90 degrés horaires	2010abc90 degrés antihoraires
	Si vous utilisez le dispositif d'impression numérique pour ajouter du texte sur votre image numérisée, l'illustration des chaînes de caractères normales et après rotation est donnée ci-dessous :
	2010abcNormal	20102Rotation
Positiond'impression	Choisissez la position où vous souhaitezimprimer votre chaîne de caractères.Déplacez le curseur vers la droite pouraugmenter la valeur ou vers la gauche pourdiminuer la valeur. Plage : 0~355mm, Pardéfaut : 0 mmLa valeur indique la hauteur du bas de votredocument jusqu'à la dernière lettre de votrechaîne de caractères. Cette option n'estdisponible que si une imprimante externe estinstallée.

Position d'impression

Sélectionnez la position de votre chaîne d'impression. Choix: Haut, Milieu, Bas, Personnalisée. Si vous choisissez Personnalisée, saisissez les valeurs de décalage X et Y pour indiquer la position.

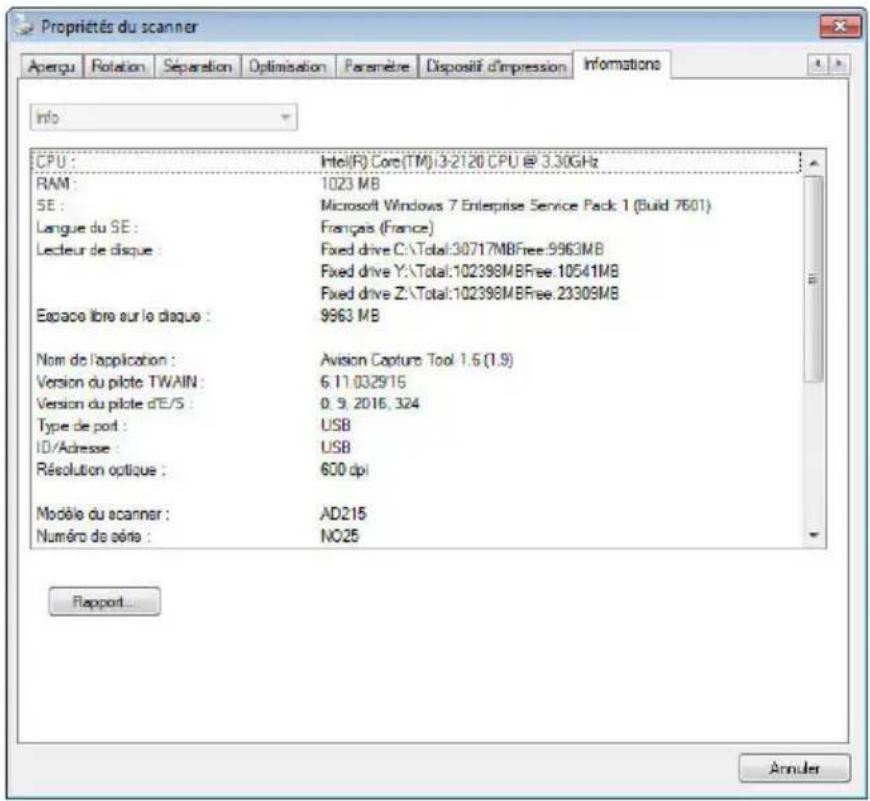

4.14 L'onglet Informations

L'onglet Informations affiche les informations du système et du scanner suivantes.

Propriétés du scanner Aperçu Rotation Séparation Optimisation Paramètre Dispositif d'impression Informations info CPU : Intel(R) Core(TM):3-2120 CPU @ 3.30GHz RAM : 1023 MB SE : Microsoft Windows 7 Enterprise Service Pack 1 (Build 7601) Langue du SE : Franças (France) Lecteur de disque : Fixed drive C:\Total:30717MBFree:9963MB Fixed drive Y:\Total:102398MBFree:10541MB Fixed drive Z:\Total:102398MBFree:23309MB Espace libre sur le disque : 9963 MB Nom de l'application : Avision Capture Tool 1.6 (1.9) Version du pilote TWAIN : 6.11.032915 Version du pilote d'E/S : 0.9.2016.324 Type de port : USB ID/Adresse : USB Résolution optique : 600 dpi Modèle du acanner : AD215 Numéro de série : NO25 Rapport... Annuler

La boîte de dialogue de l'onglet Informations

Le bouton "Rapport" :

Si vous rencontrez un message d'erreur lors de l'utilisation du scanner, cliquez sur le bouton Rapport. Un fichier report.txt [Windows XP : C:\Documents and Settings\All

Users\Application Data \% PRODUCTNAME % ; Windows Vista, Windows 7, Windows 8, Windows 10 :

C:\ProgramData\%PRODUCTNAME%(C: votre disque système)] sera généré. Envoyez ce fichier au service clientèle le plus proche pour le dépannage.

Le bouton "Réinitialiser le compteur du galet":

Après avoir numérisé plus du nombre de pages recommandé (voir la section suivante 7.4 Remplacer le rouleau du ADF) à travers le ADF, le rouleau du ADF pourrait être usé et vous pourriez rencontrer des problèmes avec l'alimentation en documents. Dans ce cas, il est fortement recommandé de remplacer le galet de l'ADF par un neuf. (Remarquez que le remplacement du galet de l'ADF doit être effectué uniquement par un centre de réparation agréé. Aussi, veuillez renvoyer votre scanner pour faire remplacer le galet.) Après avoir remplacé le galet de l'ADF, cliquez sur le bouton "Réinitialiser le compteur du galet" pour réinitialiser le compteur du galet.

Remarque :

La durée de vie et la procédure de remplacement varie selon le type de scanner. Consultez votre vendeur le plus proche pour plus de détails.

5. Opération de l'interface ISIS

* Veuillez consulter le chapitre précédent, Installation du scanner, pour installer le pilote du scanner ISIS. Vous pouvez exécuter votre application compatible ISIS pour démarrer un scan via l'interface utilisateur ISIS.

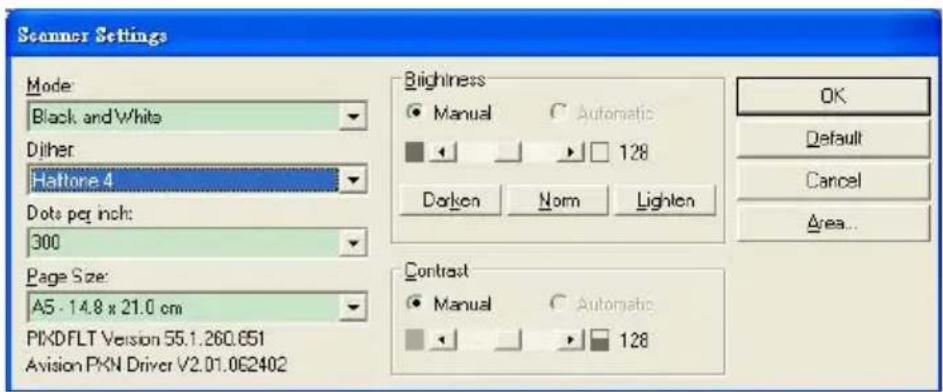

La méthode d'opération du pilote ISIS est similaire au pilote TWAIN. Chaque fonction sur l'écran de l'interface ISIS est décrit ci-dessous:

Mode: sélectionnez un des modes de numérisation, y compris noir et blanc, gris, couleur.

Dither: 5 nivaux de demi-teinte sont disponibles. Vous pouvez aussi désactiver cette fonction.

Dots per inch: sélectionnez la résolution désirée.

Paper Size: sélectionnez la taille de papier désirée.

Brightness: ajustez la luminosité et l'obscurité de l'image numérisée.

Contrast: ajustez l'intervalle entre les parties les plus claires et les parties les plus foncées de l'image.

Default: cliquez ici pour remettre tous les paramètres à zéro.

Area: sélectionnez la région et le positon désirée pour la numérisation.

6. Utiliser les boutons

L'image ci-dessous montre les 4 boutons et l'écran de fonction du scanner.

Ecran de fonction Bouton de sélection Bouton d'annulation Bouton scan Cancel Scan

6.1 Installation du gestionnaire de boutons

Le gestionnaire de boutons vous offre une manière facile de numériser votre document et de relier ensuite l'image numérisée à l'application logicielle que vous avez choisie. Tout cela peut être fait d'une simple pression sur le bouton sur le scanner. Cependant, avant de numériser, il est recommandé de vérifier d'abord les configurations des boutons afin de garantir un format de fichier et une application de destination appropriés.

6.2 Vérifier les configurations des boutons avant la numérisation

1. Button Manager V2 s'exécute depuis la barre de tâches. Une fois Button Manager V2 et le pilote du scanner correctement installés, Button Manager V2 démarrer et une icône de bouton s'affiche dans la barre de tâches en bas à droite de votre écran d'ordinateur.

01:41 PM

1. Faites un clic gauche sur l'icône Button Manager V2 pour afficher le panneau de boutons suivant.

Ceci indique le modèle du scanner iScan (Image) iScan (OCR) Scan To App E-Mail Printer Button Manager V2 Les Icônes de Fonction (Le nombre d'icônes de fonctions varie en fonction du type de scanner)

Le Panneau de Bouton

1. Le panneau de boutons affiche les cinq premiers boutons de numérisation. Cliquez avec le bouton droit de la souris sur le bouton (fonction) que vous désirez consulter. La fenêtre Propriétés des boutons apparaît.

Nom du bouton sélectionné Button Properties - iScan (OCR) Basic Image Adjustment Color Dropout Image Processing More Settings iScan (OCR) Image Mode Auto Color Gray Black and White Scan Parameters Resolution(dpi): 300 Paper Size: Auto Crop & Deskev Duplex Advanced Settings: Use TWAIN Setup File Location Directory: C:\Documents and Settings\void\My Documents\My Pictures Browse File Name: Image_### File Format: OCR (For iScan Only) Proportes Destination: Scan Setup Description: Open your application, scan and insert the scanned image or editable text (after OCR) directly to your application. OCR Language: Chinese Traditional Scan Count: 0 OCR Zone: None Keyword: Sample No. of Recognized Characters After Keyword: 5 Paramètres de base de numérisation Nom du bouton Boîte de sélection du mode image Dossier et nom de fichier pour l'image numérisée Destination de la numérisation et paramètres Paramètres oCR

Si vous désirez changer le paramètre, utilisez cette fenêtre pour réinitialiser le paramètre pour le format du fichier, l'application de destination, ou d'autres paramètres de numérisation. Consultez "Configuration des boutons" dans la section suivante pour réinitialiser les paramètres.

1. Cliquez sur le bouton OK pour quitter la fenêtre.

6.3 Numériser d'une simple pression sur les boutons

1. Ajuster le guide du papier pour la largeur du papier et chargez les documents avec leurs sommets dans le bac d'alimentation de documents automatique.
2. Vérifiez le nom du bouton sur l'écran LCD pour vérifier si vous avez sélectionné les paramètres de numérisation et l'application de destination. (Par exemple, si vous souhaitez numériser avec le bouton "Scan vers App", qui ouvre Microsoft Paint et affiche l'image numérisée dans la fenêtre de Microsoft Paint, l'écran LCD doit afficher "Scan vers App").
3. Appuyez sur le bouton Scan sur le scanner.
4. Quand la numérisation est terminée, Microsoft Paint sera lancé et l'image numérisée apparaîtra dans la fenêtre principale de Microsoft Paint comme ci-dessous.

Pour les informations détaillées sur la manière d'utiliser le gestionnaire de boutons, reportez-vous au manuel de l'utilisateur dans le CD fourni.

7. Entretien

7.1 Nettoyer La Vitre

Votre produit est conçu pour ne nécessiter aucun entretien. Cependant, il aura occasionnellement besoin d'être nettoyé pour assurer une qualité d'image et un fonctionnement maximum.

Les procédures

1. Humide une chiffon propre et non pelucheux humidifié avec de l'alcool isopropylique (95%)
2. Tirez la poignée et ouvrez le capot de l'ADF en exerçant une légère force.

1. Refermez le couvercle de documents. L'appareil est maintenant prêt à fonctionner.

1. Fermez l'ADF en appuyant sur le centre de l'ADF pour le remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

Une fois l'ADF remis dans sa position d'origine, assurez-vous qu'il est complètement fermé. Des erreurs d'alimentation peuvent se produire si l'ADF n'est pas complètement fermé.

7.2 Nettoyage du Verre

1. Tirez la poignée et ouvrez le capot de l'ADF en exerçant une légère force.
2. E ssuyez la partie en verre et la zone blanche comme illustré ci-dessous en déplaçant le coton tige d'un côté à l'autre pour enlever la poussière ou la crasse.

1. Humidifiez un chiffon propre non pelucheux avec de l'alcool isopropylique (95%).
2. Essuyez la partie en verre et la zone blanche comme illustré ci-dessous en déplaçant le coton tige d'un côté à l'autre pour enlever la poussière ou la crasse.

7.3 Utilisation du mode Nettoyage

Lorsque vous effectuez le nettoyage pour les rouleaux d'alimentation dans la partie inférieure du scanner, il est nécessaire de faire pivoter les rouleaux en exerçant une légère force. Avec le [mode nettoyage] avancé, il est possible de faire pivoter automatiquement les rouleaux vers l'avant pour un nettoyage plus facile et efficace.

Pour utiliser le mode Nettoyage pour nettoyer les rouleaux,

1. Appuyez et maintenez le bouton [Annuler] et le bouton [Numériser] enfoncés pendant plus de 2 secondes, l'écran suivant s'affiche.

1. Utilisez ▲ ou ▼ pour sélectionner [Mode Nettoyage] puis appuyez sur [Numériser] pour confirmer.

2. Tirez la poignée et ouvrez le capot de l'ADF en exerçant une légère force.

1. Imprégnez un chiffon propre d'alcool isopropylique (95 %) et essuyez les rouleaux d'alimentation jusqu'à ce qu'ils soient nettoyés.

1. Une fois le nettoyage terminé, appuyez sur le bouton [Numériser], le rouleau d'alimentation pivote légèrement automatiquement.

2. Répétez l'étape 5 plusieurs fois jusqu'à ce que la surface de tous les rouleaux d'alimentation soit complètement nettoyée.

3. Appuyez sur le bouton [Annuler] pour retourner à l'écran principal.

7.4 Nettoyage du dispositif d'impression

Après une utilisation fréquente, les déchets d'encre commencent à s'accumuler sur la surface de la base du support de la cartouche d'impression, ce qui peut endommager les impressions. Assurez-vous de maintenir la surface de la base propre.

Essuyez la saleté ou la poussière sur la surface de la base du support de la cartouche d'impression avec un chiffon doux non pelucheux.

字符打印区域/字元打印範圍 Change Range

Réinsérez la cartouche d'impression et fermez le couvercle de la cartouche d'impression.

a. Saisissez la patte de la cartouche et insérez la cartouche dans le support avec le côté texte orienté vers le haut et la patte dirigée vers la gauche.

b. Baissez le levier de verrouillage du support de la cartouche d'impression jusqu'à ce qu'il se verrouille.

C6912A bnf

字符打印区域 Printing Range

7.5 Nettoyage de la cartouche d'imprimante

Des impressions de mauvaise qualité peuvent se produire en raison des trous d'émission d'encre bouchés dans les buses d'encre de la cartouche d'impression. Laisser le dispositif d'impression non utilisé pendant une longue durée peut également causer le bouchage des trous d'émission d'encre. Lorsque ces trous sont bouchés, nettoyez les buses d'encre.

1. Retirez la cartouche d'impression.

a. Ouvrez le support de la cartouche d'impression en soulevant le levier de verrouillage avec votre doigt.

b. Tenez la patte de la cartouche et retirez la cartouche de son support.

字符打印区域 / 字化打印偏移 Character Printing Range

1. Essuyez les buses d'encre sur la partie inférieure de la cartouche d'impression avec un chiffon non pelucheux propre et humide, légèrement imbibé d'eau distillée claire.

Buses d'encre

1. À nouveau, essuyez délicatement et lentement pour retirer l'encre résiduelle de la buse d'encre avec un coton tige propre.

2. Réinsérez la cartouche d'impression et fermez le couvercle de la cartouche d'impression.

7.6 Consommables et cycles de remplacement

Le tableau suivant présente les consommables et leurs cycles de remplacement standard.

CONSOMMABLES	CYCLE DE REMPLACEMENT STANDARD
Rouleau de prise papier	1,000K (feuilles)
Rouleau de friction du chargeur automatique de documents (ADF)	500K (feuilles)
Rouleau à marche inverse	500K (feuilles)
Boîtier de récupération d'encre	2 ans

* Les cycles de remplacement sont des lignes directrices estimées établies en testant 500 feuilles de papier sans bois ou à base de bois de format A4 (80 g / m2). Le cycle de remplacement peut différer en raison de la qualité du papier, de la densité d'impression et du type de papier.

7.6.1 Remplacement du rouleau de l'ADF

1. Tirez la poignée et ouvrez le capot de l'ADF en exerçant une légère force.

1. Abaissez le capot du rouleau de l'ADF.

1. Abaissez la languette pour enlever le rouleau de l'ADF.

Manuel de l'utilisateur

Rouleau de l'ADF

1. Installez le nouveau rouleau de l'ADF avec l'autre côté (opposé à la languette) orienté vers le haut puis faites coulisser vers l'intérieur en direction de l'emplacement.

1. Relevez et fermez le capot du rouleau de l'ADF comme indiqué.

7.6.2 Remplacement du rouleau de prise papier

1. Tirez la poignée et ouvrez le capot du chargeur automatique de documents (ADF) en exerçant une légère force.

1. Abaissez le capot du rouleau de prise papier.

1. Appuyez sur le crochet à côté du rouleau droit pour enlever le rouleau droit.

1. Appuyez sur le crochet à côté du rouleau gauche pour enlever le rouleau gauche.

Rouleaux de prise papier

1. Alignez la direction du centre du rouleau avec l'extrémité de l'axe et installez le rouleau dans l'axe.

7.6.3 Remplacement du rouleau à marche inverse

1. Tirez la poignée et ouvrez le capot du chargeur automatique de documents (ADF) en exerçant une légère force.

1. Ouvrez le capot du rouleau à marche inverse.

Capot du rouleau à marche

1. Enlevez le rouleau à marche inverse en plaçant votre doigt dans le centre du rouleau à marche inverse et soulevez-le.

1. Insérez l'extrémité gauche du nouveau rouleau à marche inverse dans son emplacement comme indiqué.

1. Insérez l'extrémité droite du nouveau rouleau à marche inverse dans son emplacement. Si l'opération s'est déroulée avec succès, vous entendrez un déclic d'enclenchement.

1. Fermez le capot du rouleau à marche inverse.
2. Fermez l'ADF en appuyant sur le centre de l'ADF pour le remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

• Remarque : Assurez-vous que l'ADF est complètement fermé. Des erreurs d'alimentation peuvent se produire si l'ADF n'est pas fermé complètement.
  • Vérifiez que les rouleaux de prise papier et les

rouleaux à marche inverse sont solidement fixés. Dans le cas contraire, des erreurs d'alimentation papier, telles que des bourrages papier, se produiront.

7.6.4 Remplacement de la cartouche d'impression

Lorsque des caractères imprimés semblent clairs ou des caractères manquants sont évidents, effectuez les étapes suivantes pour remplacer votre cartouche d'impression :

1. Ouvrez le capot du dispositif d'impression.

1. Ouvrez le support de la cartouche d'impression en soulevant le levier de verrouillage avec votre doigt.

字符打印区域 / 字元打印範圍 Character Printing Range

1. Tenez la patte de la cartouche et retirez la cartouche de son support.

无 字符打印区域 / 字元打印 C6602A www.c6602A www.c6602A

IMPORTANT :

- Une fois qu'une cartouche d'impression a été installée, ne la retirez pas de l'appareil et ne la laissez pas à l'extérieur à l'air libre. Dans le cas contraire, la cartouche d'impression sèchera et l'appareil ne fonctionnera peut-être pas correctement lorsque vous la réinstallerez. Pour conserver une qualité d'impression optimale, utilisez une cartouche d'impression dans les six mois suivant la première utilisation.

- Jetez la cartouche d'encre usagée conformément aux lois et aux réglementations locales concernant l'élimination des consommables.

1. Ouvrez la boîte de la cartouche d'impression et retirez le ruban de protection de la partie inférieure de la cartouche.

1. Ne touchez pas les buses d'encre (①) ni les contacts en or (②) une fois que le ruban a été retiré.

1. Saisissez la patte de la cartouche et insérez la cartouche dans le support avec le côté impression orienté vers le haut et la patte dirigée vers la gauche.

1. Baissez le levier de verrouillage du support de la cartouche d'impression jusqu'à ce qu'il se verrouille.

A6 ↓字符打印区域 ↓ Printing Range A6 ↓ HP C6602A Pct 1.000000000000000000000000000000000000000000000000000000000000000000000000000000000

1. Positionnez le support de la cartouche d'impression le long du passage du document.

1. Fermez le capot du dispositif d'impression.

7.6.5 Remplacement de l'ensemble boîtier de récupération d'encre

Pour retirer l'ensemble boîtier de récupération d'encre,

1. Tirez la poignée de l'ADF et ouvrez le capot de l'ADF en exerçant une légère force.
2. Insérez l'extrémité d'un tournevis plat dans l'extrémité droite de l'ensemble boîtier de récupération d'encre, appuyez dessus vers la gauche et soulevez-le pour le retirer de l'appareil.

Ensemble boîtier de récupérati on d'encre

Pour installer l'ensemble boîtier de récupération d'encre,

Insérez d'abord le côté gauche de l'ensemble boîtier de récupération d'encre puis le côté droit dans son emplacement d'origine.

Comment déterminer si l'assemblage du boîtier d'attraction d'encre approche de sa fin de vie :

La durée de vie de l'assemblage du boîtier d'attraction d'encre est d'environ deux ans. Lorsque l'assemblage approche de sa fin de vie, il y a beaucoup d'encre sur la surface de l'assemblage comme indiqué dans la figure suivante. Si tel est le cas, il est temps de remplacer l'assemblage du boîtier d'attraction d'encre.

Assemblage du boîtier d'attraction d'encre

Encre

8. Troubleshooting

8.1 Acquitter les erreurs

Si une erreur se produit pendant la numérisation, le voyant LED rouge clignote et une condition d'erreur est affichée sur l'écran LCD. Consultez le tableau suivant pour un guide de dépannage rapide.

ERREUR	PROBLECEUSE SOLUTION
	Bourrage papier Vérifiez l'emplacement du bourrage papier puis enlevez le papier.
	Le capot s'ouvre.	Fermez le capot de l'ADF.
	Le capot arrière s'ouvre.	Fermez le capot arrière.
	Le magasin d'entrée n'a pas été ouvert.	Ouvrez le magasin d'entrée.
	Plus de deux feuilles de papier chargées dans le passage du papier.	Arrêtez la numérisation ou acceptez l'image et continuez la numérisation.Ventilez votre document plusieurs fois et procédez à nouveau à la numérisation.
	Aucune connexion par câble USB	Connectez le scanner à l'ordinateur avec un câble USB.
	Détection d'agrafes Retirez les agrafes puis ventilez vos documents plusieurs fois et procédez à nouveau à la numérisation.
	Échec de la prise du papier	1. Ventilez les documents.2. Chargez le document avec ses bords qui touchent légèrement les guides du papier.
	Le magasin d'entrée ne peut pas être levé.	Appelez le service.
	Le téléchargement du firmware a échoué.	Téléchargez le firmware et réessayez.
	Le ventilateur a échoué.	Contactez le personnel de service pour le remplacement.

8.2 Bourrage papier dans l'ADF

En cas de bourrage papier, suivez la procédure ci-dessous.

1. Tirez la poignée et ouvrez le capot du chargeur automatique de documents (ADF) en exerçant une légère force.

1. Ouvrez complètement le capot de l'ADF, flèche B.

1. Fermez l'ADF en appuyant sur le centre de l'ADF pour le remettre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

8.3 Questions et réponses

Question:	Quand le scanneur est mis sous tension, il fait des bruits et ne se met pas sur prêt.
Réponse:	There are two possibilities:1) vous avez oublié de pousser le verrouillage d'expédition du scanneur sur sa position “utilisation”. Si c'est le cas, tirer d'abord le commutateur de statut de scanneur sur sa position “utilisation”.2) le scanneur n'est pas placé sur une surface plate régulière. Ceci causer un mauvais fonctionnement du scanneur.

Question:	Le papier se bloque durant le scanage.
Réponse:	1) Ouvrez le boîtier du scanner.2) Retirez soigneusement le papier bloqué.3) Refermez la porte du boîtier.

Question: Plus d'une feuille de papier a été introduite dans le scanner.
Réponse:	1) Ouvrez le boîtier du scanner.2) Retirez les papiers.3) Refermez la porte du boîtier.4) Lissez les coins et les bords;éventer le papier avant de le replacer dans le scanner.5) Contrôlez les rouleaux, et suivez les directions de nettoyage s'il y a lieu.
Question:	Le papier est en biais dans le scanner.
Réponse:	1) Utilisez les guides pour contrôler la direction du papier.2) Contrôlez les rouleaux, et suivez les directions de nettoyage s’il y a lieu.

Question:	Les images scannées sont toujours trop sombres.
Réponse:	1) Veuillez ajuster les paramètres de l'écran sRGB.2) Veuillez ajuster les réglages de luminosité sur l'écran du logiciel d'application.

Question:	Lorsque je sélectionne la résolution de 600 dpi, les fonctions "découpe auto" et "correction d'alignement" sont désactivées.
Réponse:	Étant donné que l'exécution des fonctions "découpe auto" et "correction d'alignement" sont gourmandes en utilisation mémoire, il est suggéré de choisir une résolution inférieure à 600 dpi afin d'éviter les messages d'erreur.

Avant de contacter Avision, veuillez s'il vous plaît préparer les informations suivantes en vous référant à l'article 4.14, onglet Informations :

• Le numéro de série et de révision du scanner (localisé sous le scanner);
• La configuration matérielle (par ex. votre type de CPU, la taille de mémoire vive (RAM), l'espace disque libre, la carte d'affichage, la carte d'interface...);
• Le nom et la version de votre logiciel;
• La version de votre gestionnaire de scanner.

Contactez-nous SVP à:

Autre

Avision Inc.

Courrier électronique: [e-mail]

Web site: http://www.avision.com

EU et Canada

Avision Labs, Inc.

6815 Mowry Ave., Newark CA 94560, USA

Téléphone: [phone]

Fac-similé: [phone]

Courrier électronique: [e-mail]

Web site: http://www.avision.com

La Chine

Courrier électronique:[e-mail]

Web site: http://www.avision.com.cn

Zone Europe

Avision Europe GmbH

Bischofstr. 101 D Allemagne Krefeld-47809

Téléphone: [phone]

Fac-similé: [phone]

Courrier électronique: [e-mail]

Web site: http://www.avision.de

Espaço Brasil

Avision Brasil Ltda.

Avenida Jabaquara, 2958 - Cj. 75 - Mirandópolis -

Courrier électronique: [e-mail]

Toutes les spécifications peuvent changer sans préavis. Pour les spécifications les plus à jour et les plus détaillées, veuillez vous référer à notre site Web http://www.avision.com

Model Number : FT-1907B

Résolution optique: Jusqu'à 600 ppp

Résolution de sortie: 72 \~ 1200 dpi (réglable par incréments de 1 dpi)

Modes: Noir & blanc / Gris / Couleurs

Alimentation: Dispositif d'auto-alimentation

Capacité ADF: Jusqu'à 500 pages (A4, 80 g/m ^2 ) (20 lb.) Jusqu'à 300 pages (A3, 80 g/m ^2 ) (20 lb.)

Document: Lettre, légale, A4, B5, A5, carte

Taille (ADF): 52 x 74 mm (2 x 2.9 in.) à 297 x 432 mm (11.69 x 17 in.)

Grammage du papier:

Passage direct du papier: 27 \~ 413 g/m ^2 (7 \~ 110 lb)

Chemin du papier U-Turn: 27 \~ 105 g/m ^2 (7 \~ 28 lb)

Épaisseur des cartes d'identité: jusqu'à 1.25 mm (0.05 pouce)

Interface: USB 3.1

Source d'alimentation: AC 100-240V, 2A, 50-60Hz

Température d'opération: 10 ^ C \~ 35 ^ C

Dimensions: (WxDxH) 460 x 444 x 328 mm

(18.1 x 17.4 x 12.9 in.)

Poids: 25 kgs (55 lbs.)

Spécifications de l'imprimante :

Nombre maximum de caractères imprimables : (sans date et heure)95 (taille de police normale)135 (taille de police normale)47 (taille de police double)65 (taille de police double)	A4 paysageA4 portraitA4 paysageA4 portrait
Nombre maximum de caractères imprimables : (avec date et heure)70 (taille de police normale)110 (taille de police normale)22 (taille de police double)40 (taille de police double)	A4 paysageA4 portraitA4 paysageA4 portrait
