Type de produit	Scanner de documents et d'images à haute vitesse
Marque	Avision
Modèle	AD8130UN
Résolution optique	Jusqu'à 600 ppp
Modes de numérisation	Noir & blanc, Gris, Couleurs
Alimentation de documents	ADF (chargeur automatique de documents)
Capacité ADF	Jusqu'à 500 pages (A4, 80 g/m²) ou 300 pages (A3)
Taille de document (ADF)	Min. 50 × 85 mm (plusieurs pages) ; Max. 308 × 432 mm
Grammage du papier (passage direct)	27 à 413 g/m² (7 à 110 lb)
Grammage du papier (U-Turn)	27 à 105 g/m² (7 à 28 lb)
Épaisseur des cartes d'identité	Jusqu'à 1,25 mm
Interface	USB 3.0, RJ-45 Ethernet 10/100/1000 Mb
Source d'alimentation	AC 100-240V, 2A, 50-60 Hz
Dimensions (L × P × H)	460 × 444 × 328 mm
Poids	25 kg (55 lb)
Température d'opération	10° à 35°C
Numérisation recto verso	Oui, automatique
Écran LCD	Oui, pour afficher la destination et l'état
Boutons de commande	Marche, Scan, Annulation, Haut/Bas
Entretien et nettoyage	Nettoyer la vitre et les rouleaux avec de l'alcool isopropylique (95%) ; mode de nettoyage intégré pour faire pivoter les rouleaux
Consommables et pièces détachées	Rouleau de prise papier (1 000K feuilles), rouleau de friction ADF (500K), rouleau à marche inverse (500K)
Réparabilité	Remplacement des rouleaux par l'utilisateur ; pour autres réparations, contacter un centre agréé
Sécurité	Utiliser uniquement le câble USB fourni ; débrancher avant nettoyage ; ne pas démonter soi-même
Conformité	CE (classe A), FCC (classe A), RoHS
Logiciel inclus	Driver TWAIN/ISIS/WIA, Button Manager V2, AVScan X, Virtual Scanner Link

FOIRE AUX QUESTIONS - AD8130UN AVISION

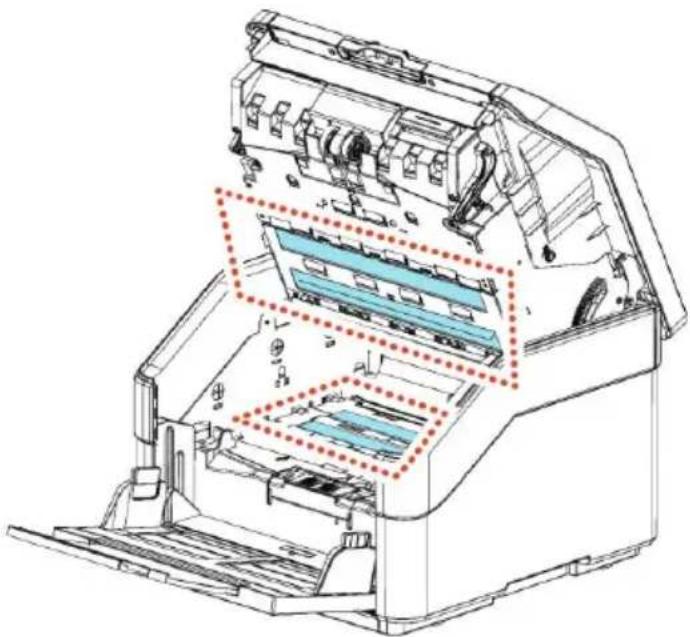

Comment nettoyer la vitre du scanner ?

Utilisez un chiffon non pelucheux humidifié avec de l'alcool isopropylique (95%). Ouvrez le capot de l'ADF, essuyez la vitre et la zone blanche, puis refermez.

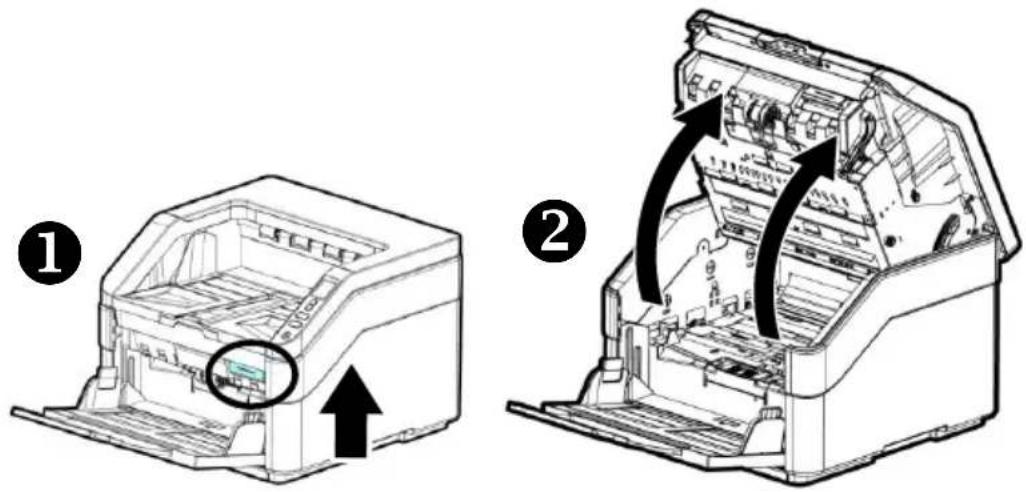

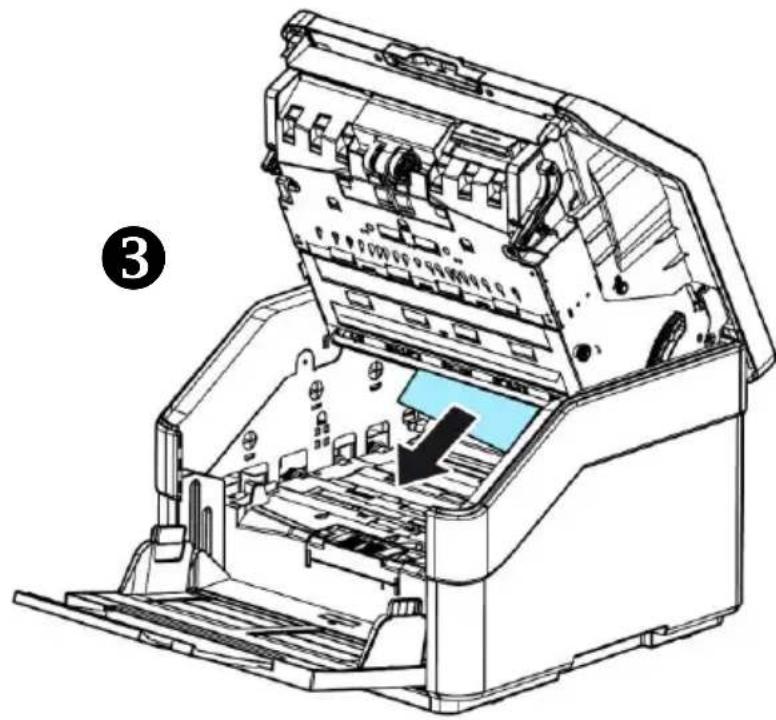

Que faire en cas de bourrage papier ?

Ouvrez le capot de l'ADF, retirez délicatement le papier coincé, refermez le capot en appuyant au centre jusqu'au déclic.

Comment connecter le scanner en réseau ?

Branchez le câble Ethernet au port LAN du scanner et à votre réseau. Installez Virtual Scanner Link depuis le CD, lancez-le, il recherchera automatiquement le scanner. Sélectionnez-le et cliquez sur Connecter.

Quelle résolution choisir pour une numérisation optimale ?

Pour du texte, 200 à 300 dpi suffisent. Pour des photos ou détails fins, utilisez 600 dpi. Notez que 600 dpi désactive les fonctions découpe auto et correction d'alignement par manque de mémoire.

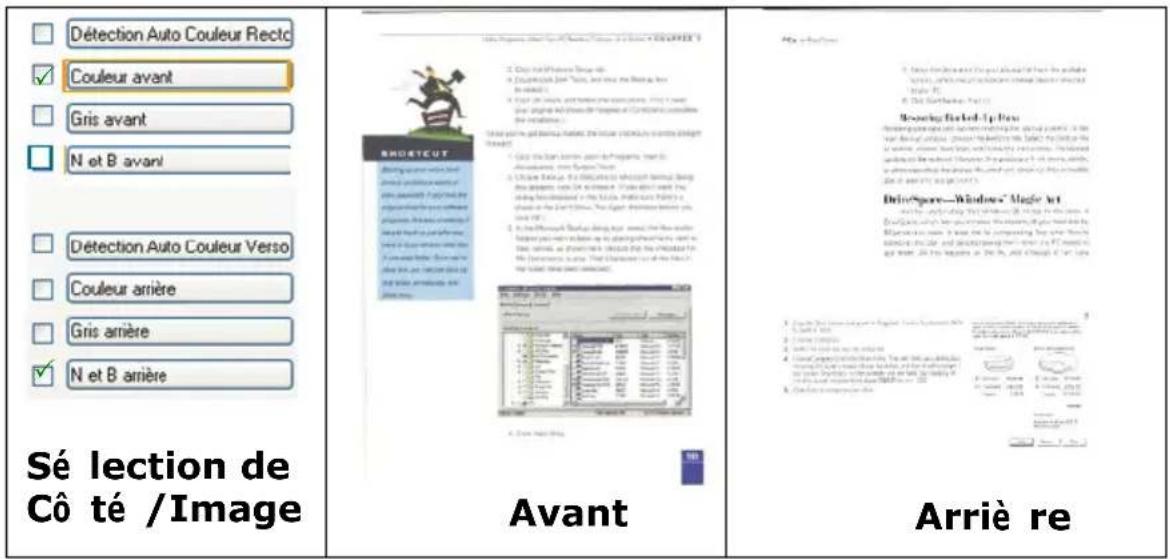

Comment numériser recto verso automatiquement ?

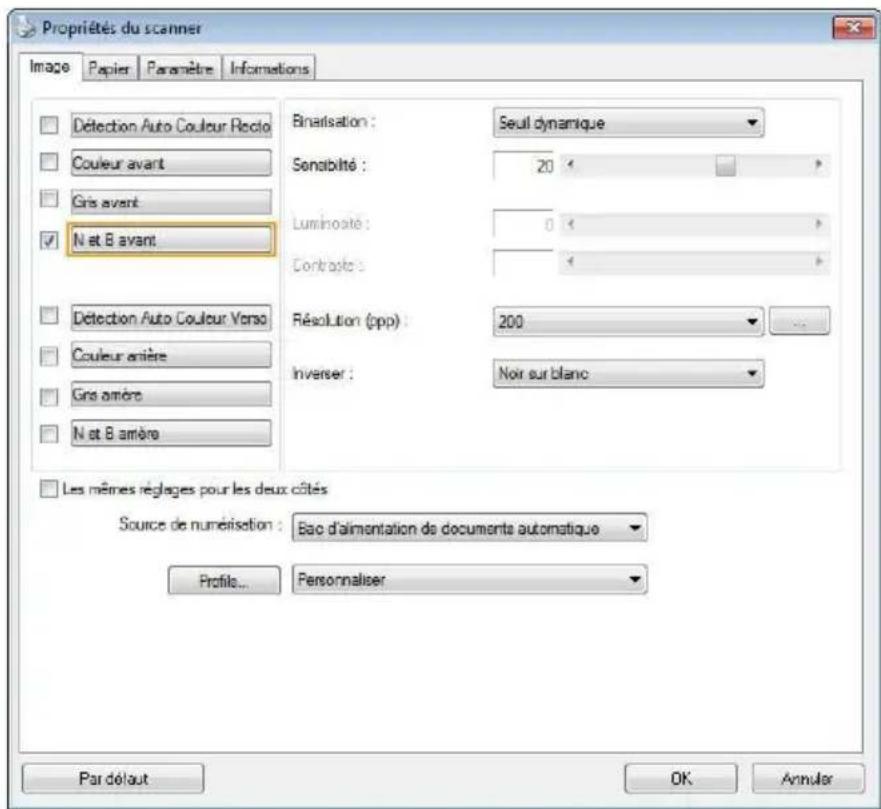

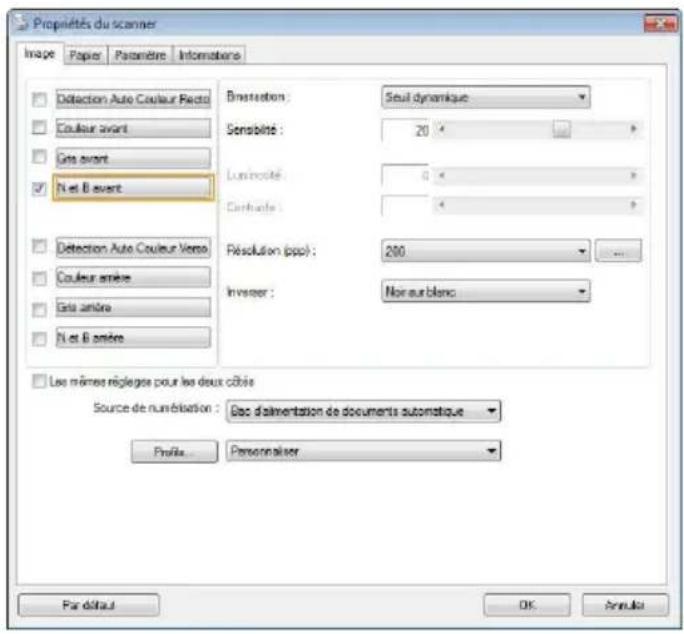

Dans l'onglet Image des propriétés du scanner, cochez à la fois Avant et Arrière dans la boîte Sélection d'image. Assurez-vous que le mode duplex est pris en charge par votre modèle.

Que faire si le scanner ne détecte pas le document ?

Vérifiez que le document est bien chargé dans l'ADF face vers le haut, que les guides papier sont ajustés, et que le capot de l'ADF est correctement fermé. Essayez de redémarrer le scanner.

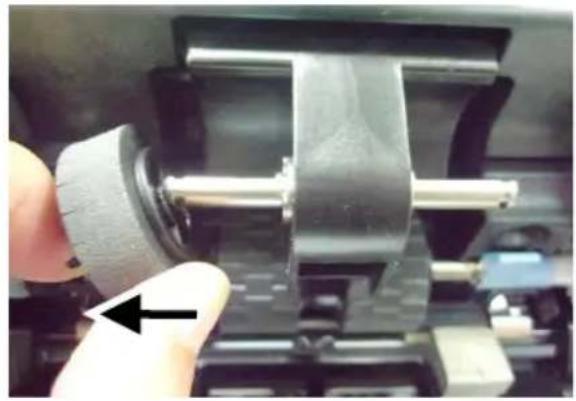

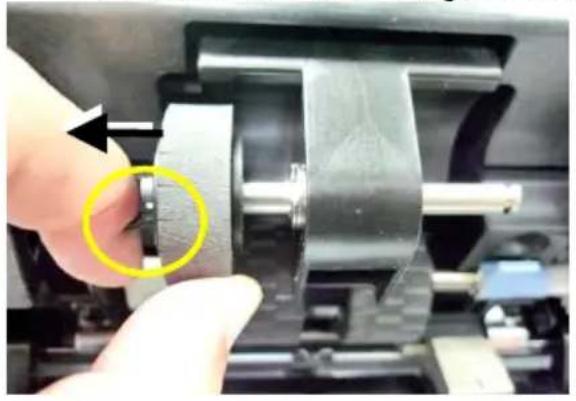

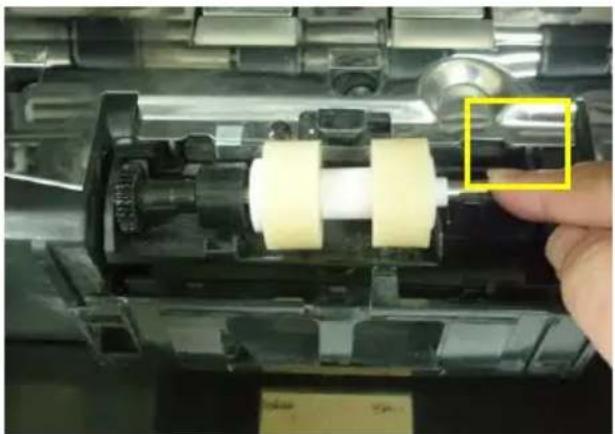

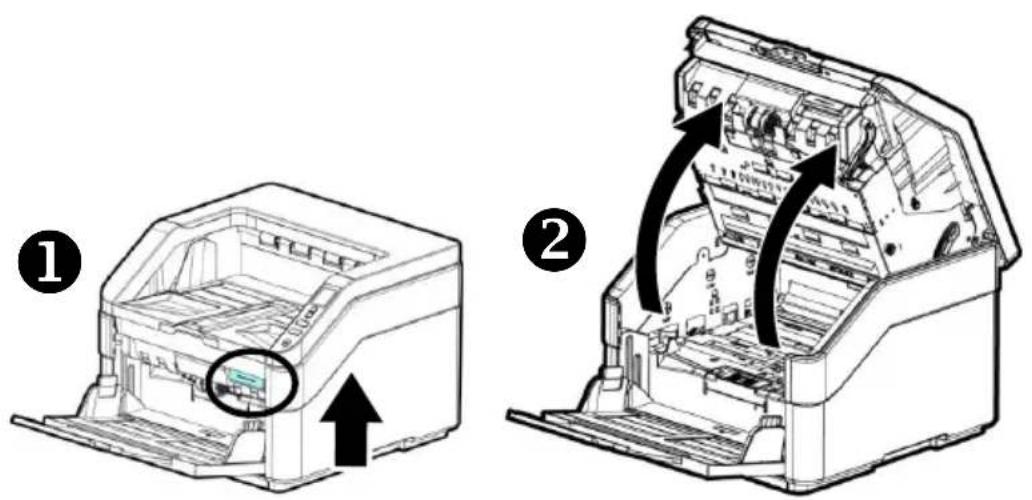

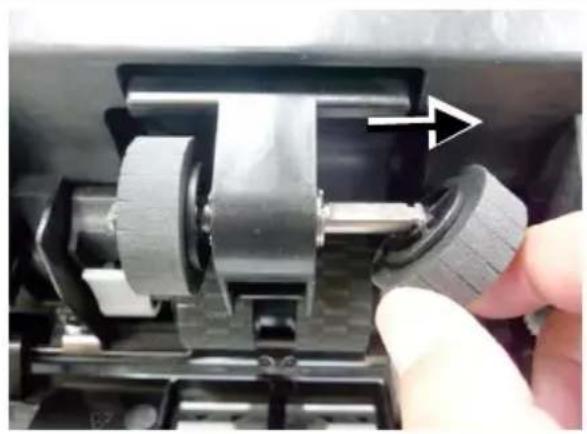

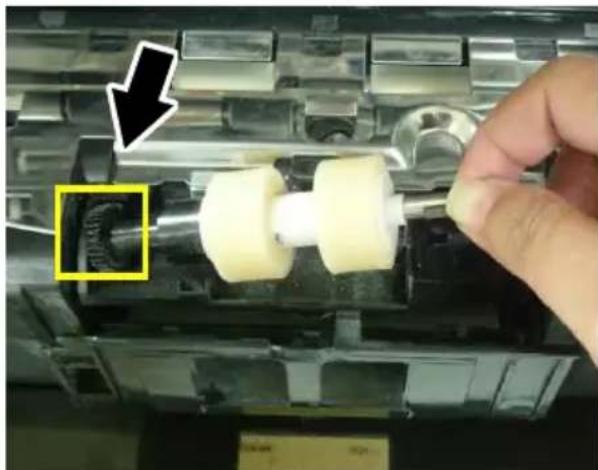

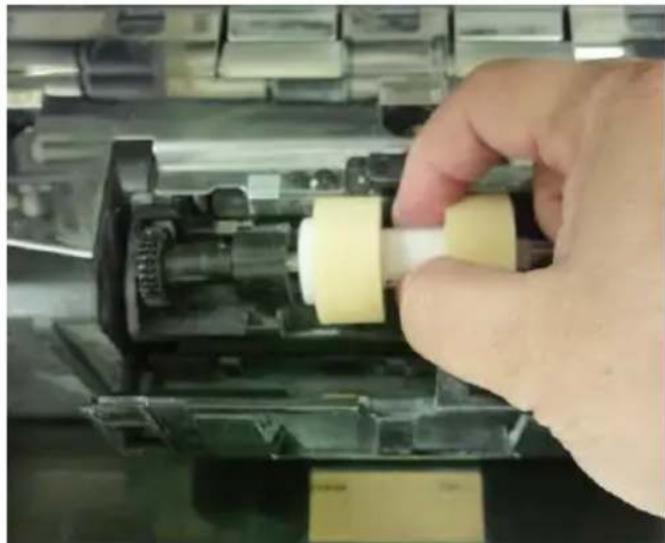

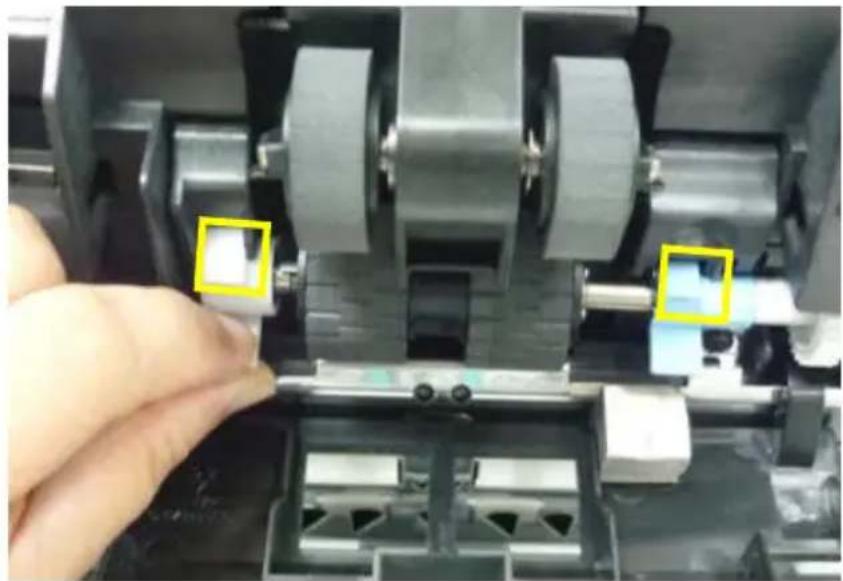

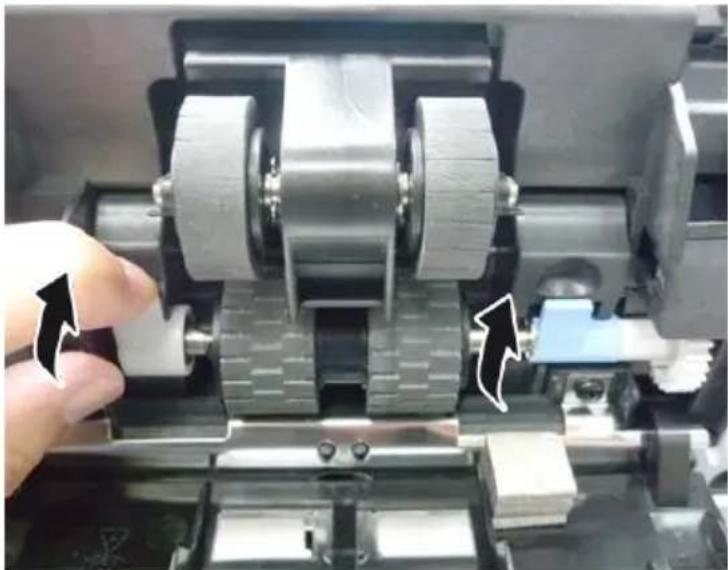

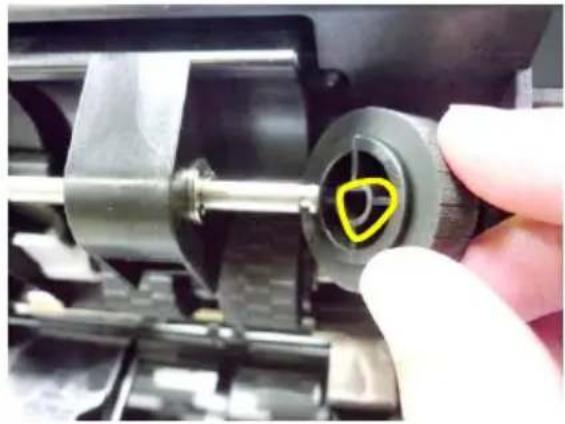

Comment remplacer le rouleau de prise papier ?

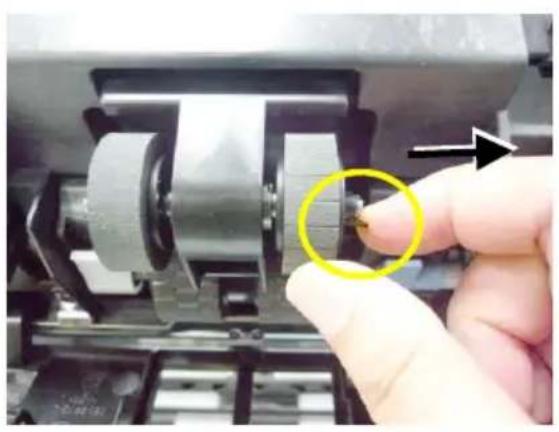

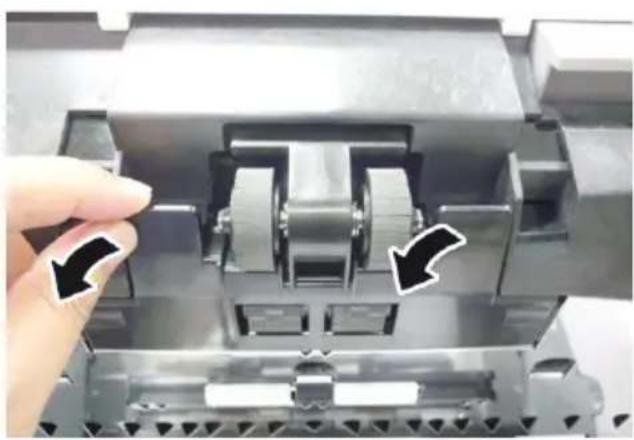

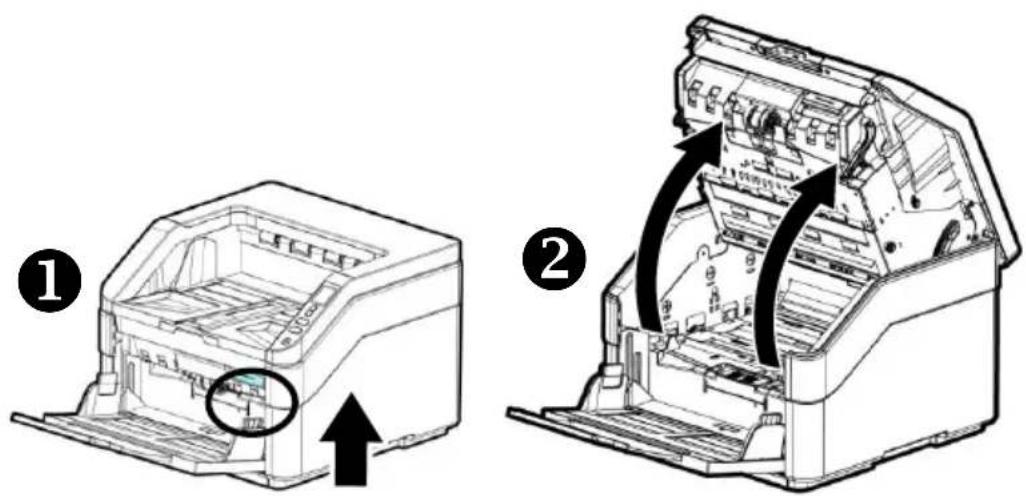

Ouvrez le capot de l'ADF, abaissez le capot du rouleau de prise papier, appuyez sur les crochets pour retirer les rouleaux gauche et droit, puis installez les neufs en alignant l'axe. Refermez le capot.

Le scanner affiche une erreur '8V' sur l'écran LCD, que signifie-t-elle ?

L'erreur '8V' indique un bourrage papier. Ouvrez le capot de l'ADF, retirez le papier bloqué, puis refermez le capot.

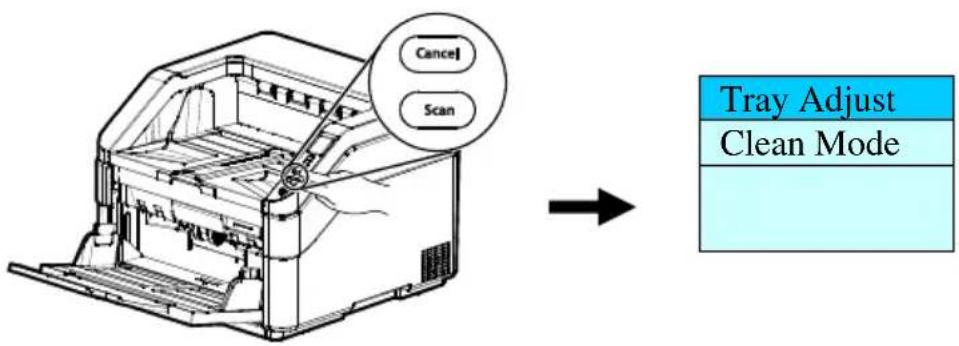

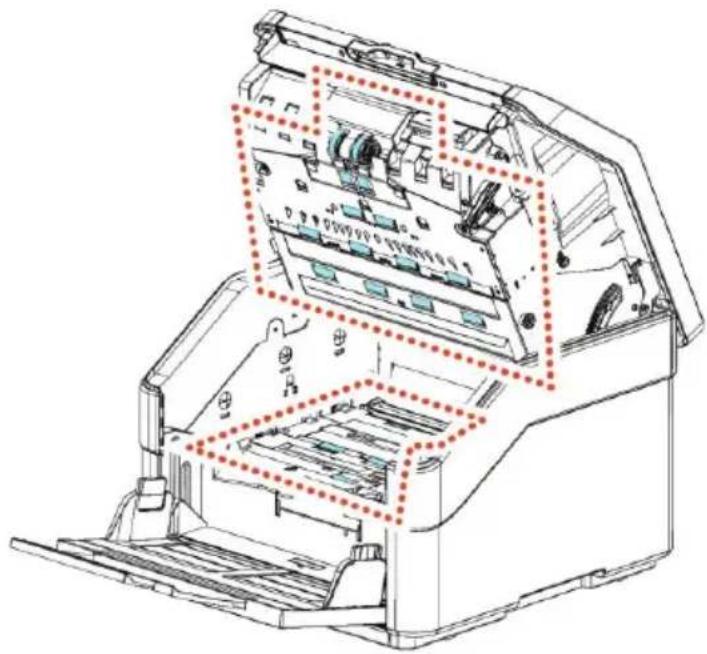

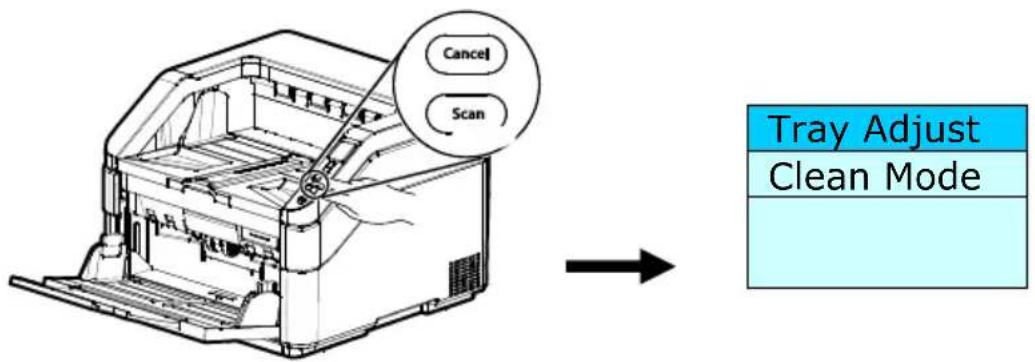

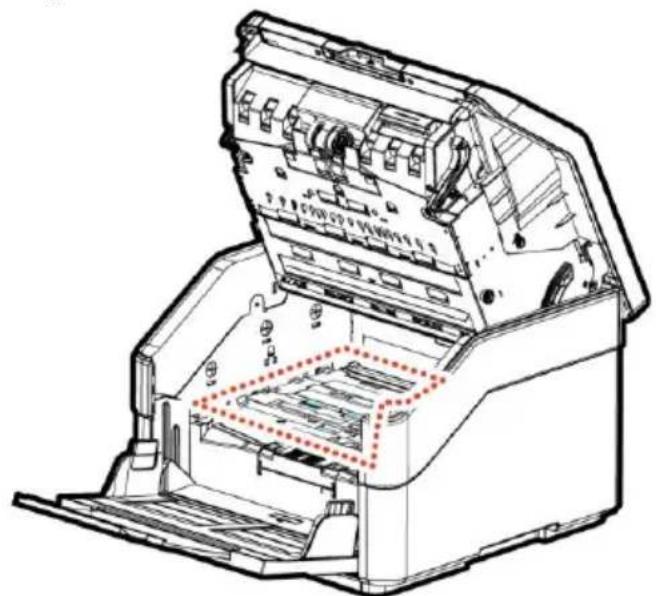

Comment utiliser le mode de nettoyage automatique des rouleaux ?

Appuyez et maintenez les boutons Annuler et Numériser pendant plus de 2 secondes. Sélectionnez Mode Nettoyage, ouvrez le capot, nettoyez les rouleaux avec un chiffon imbibé d'alcool, puis appuyez sur Numériser pour faire pivoter les rouleaux. Répétez l'opération si nécessaire.

Quels types de codes-barres le scanner peut-il détecter ?

Le scanner peut détecter les codes-barres 2D (Aztec, DataMatrix, PDF417, QR Code) et 1D (Codabar, Code 39, etc.). Activez la détection dans l'onglet Séparation des propriétés du scanner.

MODE D'EMPLOI AD8130UN AVISION

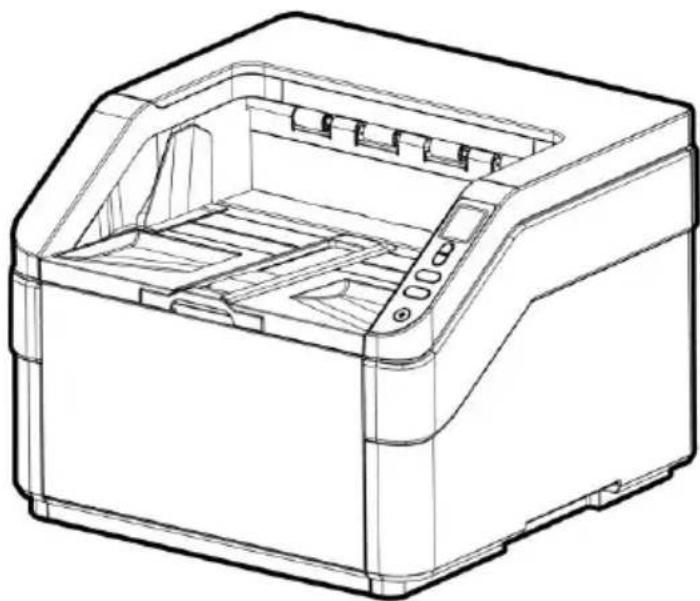

Manuel de l'utilisateur

Microsoft est une marque déposée aux États-Unis de Microsoft Corporation.

Windows, Windows Vista, Windows 7 et Windows 8 sont des marques de Microsoft Corporation.

IBM, IBM PC sont des marques déposées d'International Business Machines Corp.

Les autres marques et produits cités sont des marques déposées ou des marques de leurs propriétaires respectifs.

Droits d'auteurs

Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcrite, stockée dans un système d'archivage, ou traduite dans n'importe qu'elle langue ou n'importe quel langage de programmation, sous n'importe qu'elle forme ou par n'importe quels moyens, électroniques, mécaniques, magnétiques, optiques, chimiques, manuels, ou autres, sans la permission par écrit de Avision Inc.

Le matériel scanned par ce produit peut être protégé par des lois gouvernementales et autres règlements, tel que lois de droits d'auteur. C'est l'une responsabilité de l'utilisateur de se conformer à de telles lois et règlements.

Garantie

Les informations contenues dans ce document sont sujettes à des modifications sans préavis.

Avision ne fait pas de garantie de n'importe quel genre en ce qui concerne ce matériel, y compris, mais sans limitations, la garantie impliquée de convenance dans un but déterminé.

Avision décline toute responsabilité pour toute erreur contenu ci-après, ou pour tout dommage accessoire ou indirect résultat de la fourniture, performance, ou utilisation de ce matériel.

Déclaration d'information de conformité de la Commission fé dé rale des communications (FCC)

Section 15

Le produit a été testé et s'est révélé conforme aux limites définies pour un apparéil numérique de classe A, conformément à la section 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causer d'interférences nuisibles, et (2) doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Les limites de classe A définies par la FCC sont conçues pour apporter une protection raisonnable contre les interférences nuisibles quand l'équipment est utilisé dans un environnement commercial. Ce matériel génére, utilise et peut émettre de l'énergie sous forme de fréquences radio et, s'il n'est pas installé conformément aux instructions, peut provoquer des interférences nuisibles auquel cas l'utilisateur sera invite à remédier à ces interférences à ses frais.

CE

Union Europé enne Avis Réglementaire

Les produits portant le marquage CE sont conformes avec les directives de l'UE suivantes :

• Directive Basse Tension 2014/35/EC
• Directive EMC 2014/30/EC
• Limitation de l'utilisation de certaines substances dangereuses (RoHS) Directive 2011/65/UE

La conformité CE de ce produit est valable si il fonctionne avec l'adapteur secteur marqué CE fournit par Avision.

Ce produit satisfait aux limites de classe A des exigences de sécurité EN55022 et EN55024 de la norme EN 60950 et aux exigences RoHS de la norme EN 50581.

Ce produit apparait à la Classe A. Dans un environnement domestique, il peut provoquer des perturbations radioélectriques, auquel cas l'utilisateur devra prendre les mesures ajustes.

Evacuation dees équipements usage s par les utilisateurs dans les foyers privés au sein de l'Union européen

La présence de ce symbole sur le produit ou sur son emballage indique que vous ne pouvez pas vous débarasser de ce produit de la même façon que vos déchets courants. Au contraire, vous étés responsable de l'évacuation de vos équipements usages et à cet effet, vous étés tenu de les remettre à un point de collecte agrée pour le recyclage des equipments électriques etlectroniques usages. Le tri, l'évacuation et le recyclage séparés de vos équipements usages permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de

l'environnement. Pour plus d'informations sur les lieux de collecte des équipements usages, veuillez contacter votre mairie, votre service de traitement des déchet menagers ou le magasin où vous avez acheté le produit.

Configuration requise

Proesseur: Intel® Core™ 2 Duo ou supérieur

Guide de sé curité du produit

Veuillez litre clairrement toutes les instructions et suivre tous les avertissements et toutes les instructions avant d'installer et d'utiliser l'appareil.

Les indications suivantes sont utilisées dans ce document pour éviter tout risque d'accident ou de dommage pour vous et/ou pour l'appareil.

A V A R T I S S E M E N T	Indique des situations potentiellement dangereuses qui, si les instructions ne sont pas suivies, peuvent entraîner la mort ou des blessures graves.
A T E N T I O N	Indique une situation potentiellement dangereuse qui, si les instructions ne sont pas suivies, peuvent entraîner des blessures mineures ou modérées et des dommages aux biens.

AVERTISSEMENT

Utilisez uniquement le cable USB fourni avec votre apparéil et évitez les abrasions, les coupures, les effilochages, les sertissages et les déformations. L'utilisation d'un autre cable USB peut entraîner un incendie, une décharge électrique ou des blessures.
Placez l'appareil suffisamment près de l'ordinateur afin que le cable d'interface puisse facilement raccarder l'appareil et l'ordinateur.
Ne placez ou ne stockez pas l'appareil :

A l'extérieur
- À proximité de poussière ou de saleté excessives, d'eau ou de sources de chaleur
- Dans des emplacements soumis à des chocs, vibrations, températures ou humidités élevées, exposition directe du soleil, fortes sources de luzière ou changements rapides de température ou d'humidité.

N'utilisez jamais l'appareil avec les mains mouillés.
Ne tentez jamais de démonter, modifier ou réparer l'appareil ou les accessoires de l'appareil vous-même, sauf si cela est spécifiquement expliqué dans la documentation de l'appareil. Cela pourrait entraîner un incendie, une décharge électrique ou des blessures.
Débranche l'appareil et le cable USB et faites appel à du personnel de service qualifié dans les circonstances suivantes :

• Du liquide est entre dans l'appareil.
• Un objet est entre dans l'appareil.
• L'appareil est tombé ou le boîtier a été endommagé.
• L'appareil ne fonctionne pas normalement (par ex. apparition de fumée, odeur étrange, bruit suspect, etc.) ou présente un changement brusque de performances.

Avant de procéder au nettoyage, débranchez l'appareil et le cable USB.

ATTENTION :

Ne placez pas l'appareil sur des tables irréguliers ou penchéées. Ne placez pas l'appareil sur une surface instable. L'appareil peut tomber et cause des blessures.
Ne posez pas d'objets lourds sur l'appareil. L'appareil pourrait etre déséquilré et tomber. Cela pourrait entraîner des blessures.
Stockez le cordon d'alimentation et le cable USB fournis hors de portée des enfants, pour éviter les risques de blessures.
- Conservez les sacs en plastique fournis hors de portée des enfants ou jetez-les pour éviter les risques d'asphyxie.
Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période, débranchez le cable USB de l'ordinateur.

1. Introduction

Félicitations pour votre achat du scanner de documents et d'images à haute vitesse. Avec ce scanner, vous pouvez numériser vos piles de documents contenant jusqu'à 500 pages en une fois pour accroître votre productivité.

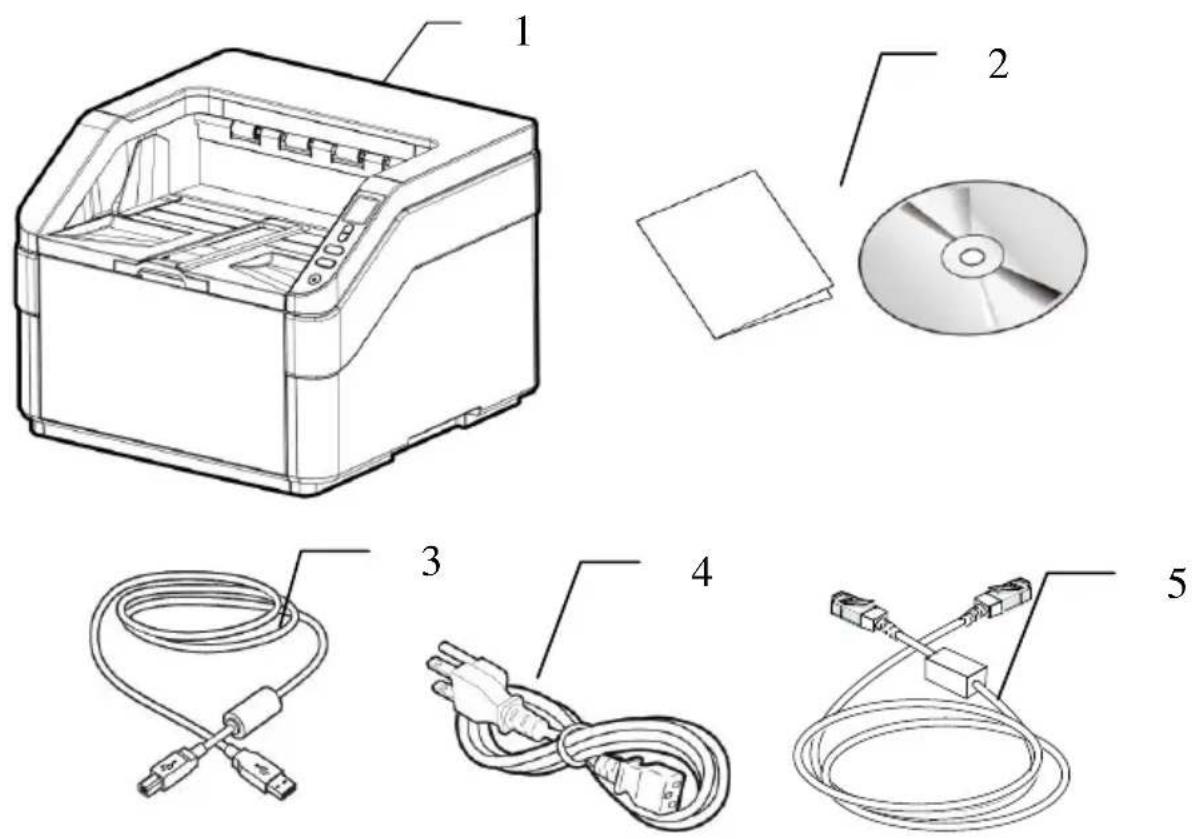

1.1 Éléments de l'emballage

L'image suivante illustré le contenu de l'emballage. Si vous n'avez pas reçu tous les articles, contactez votre revendeur immédiatement.

1. Unité principale du scanner
2. CD (logiciel)/Guide de urd u i rapide
3. USB cable
4. Cordon d'alimentation
5. Ethernet cable

Note:

1. Veuillez conserveur tous les matériaux d'emballage pour pouvoir returner le scanner pour réparation.
2. Pour acceder à notre service de support supplémentaire, veuillez aller sur www.avision.com pour enregistrer votre produit Avision.

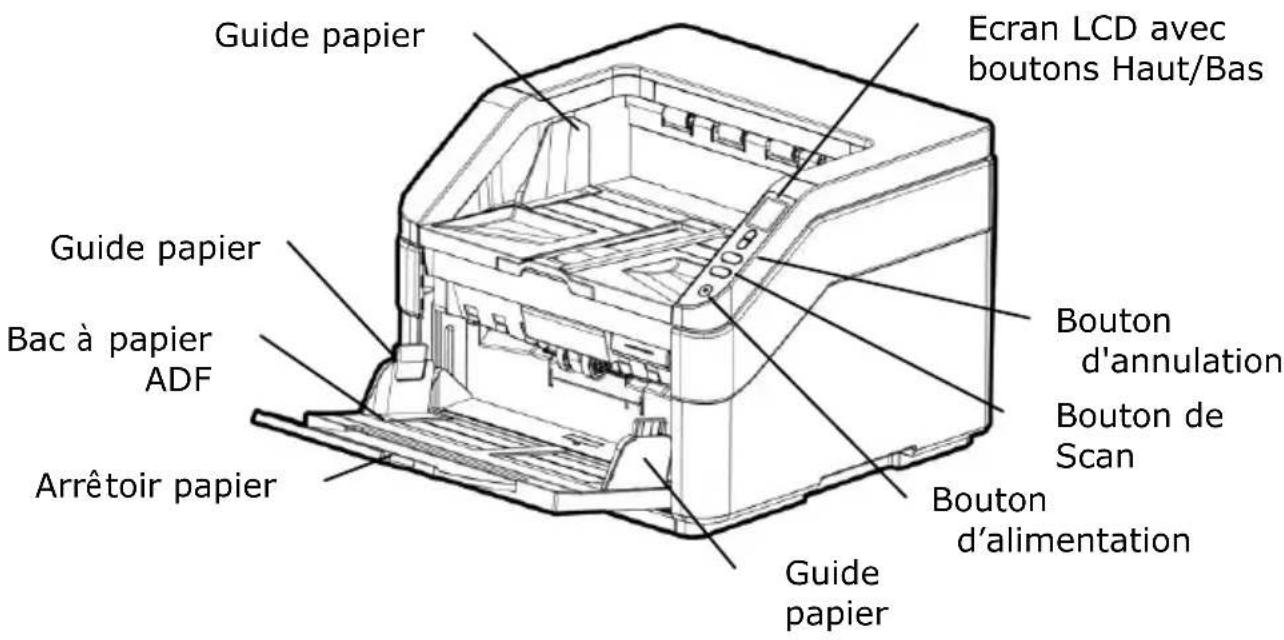

1.2 Vue avant

Nom de la piè ce	Fonction
Extension	Peut se retirer et s'ajuster à la taille du document numérique.
Curseur Largeur du papier	Faites glisser le curseur [Largeur du papier] vers le BAS pour permettre au guide de s'adapter parfaitement au document.
Bac à papier ADF	Chargez le document dans cette piece lors de la numérisation d'un document.
Guide papier	S'ajuste à la largeur des documents pour éviter que les pages numériées soient penchéés.

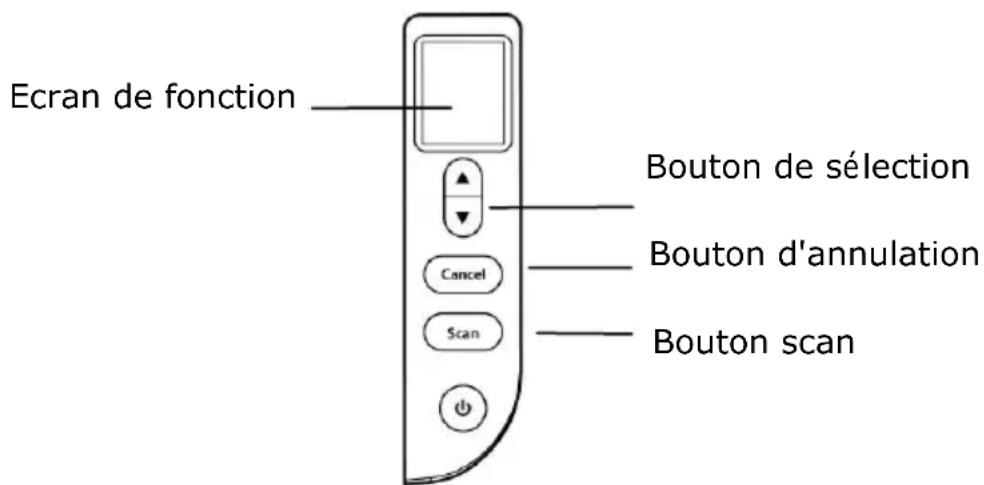

Panneau de commande	Ecran LCD : Affiche un numéro indiquant la destination du scanner en utilisant les boutons Haut/Bas. Bouton d'alimentation : Appuyez pourmettre en marche. Bouton Scan : Appuyez pour démarrer un scan. Bouton Annulation : Appuyez pour annuler le scan en cours.
Couverture du document	Ouvrez-la pour placer le document sur la vitre.
Arrêtir papier	Ajustez à la longueur des documents pour les empêcher de tomber.

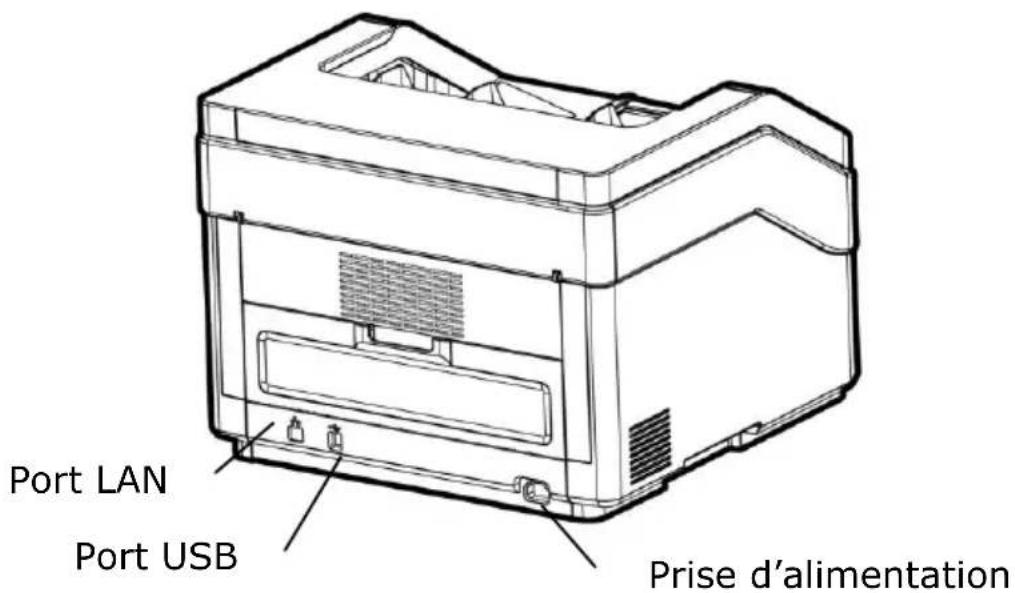

1.3Vue de derriere

Nom de la piè ce	Fonction
Port LAN	Branchez le cable LAN sur le scanner pour la connexion réseau filaire.
Port USB	Pour se connecter à votre ordinateur.
Prise d'alimentation	Branchez le cordon d'alimentation à une prise de courant.

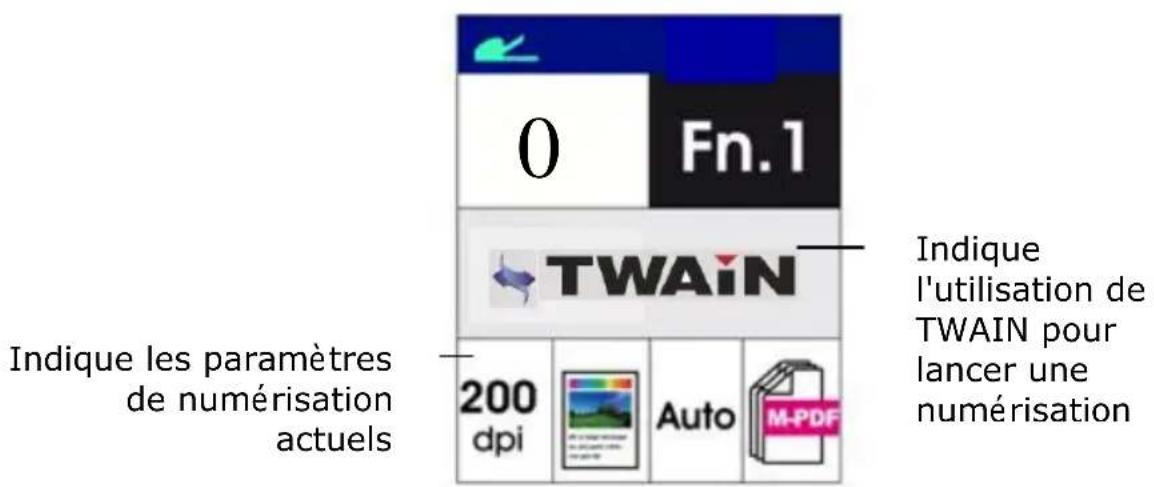

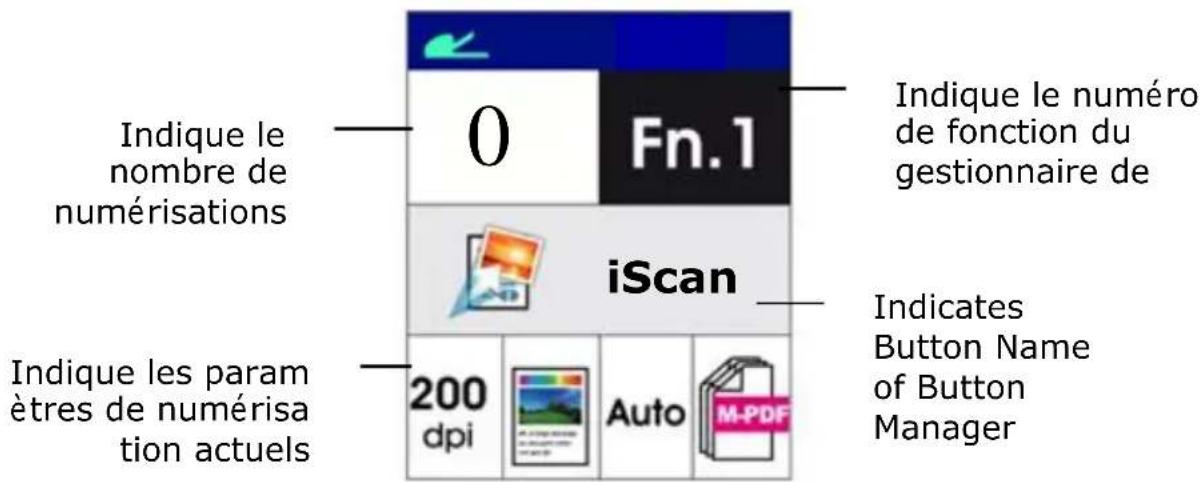

1.4 Écran LCD

Après avoir installé le pilote du scanner et connecté le scanner à votre ordinateur, l'écran LCD suivant est affché :

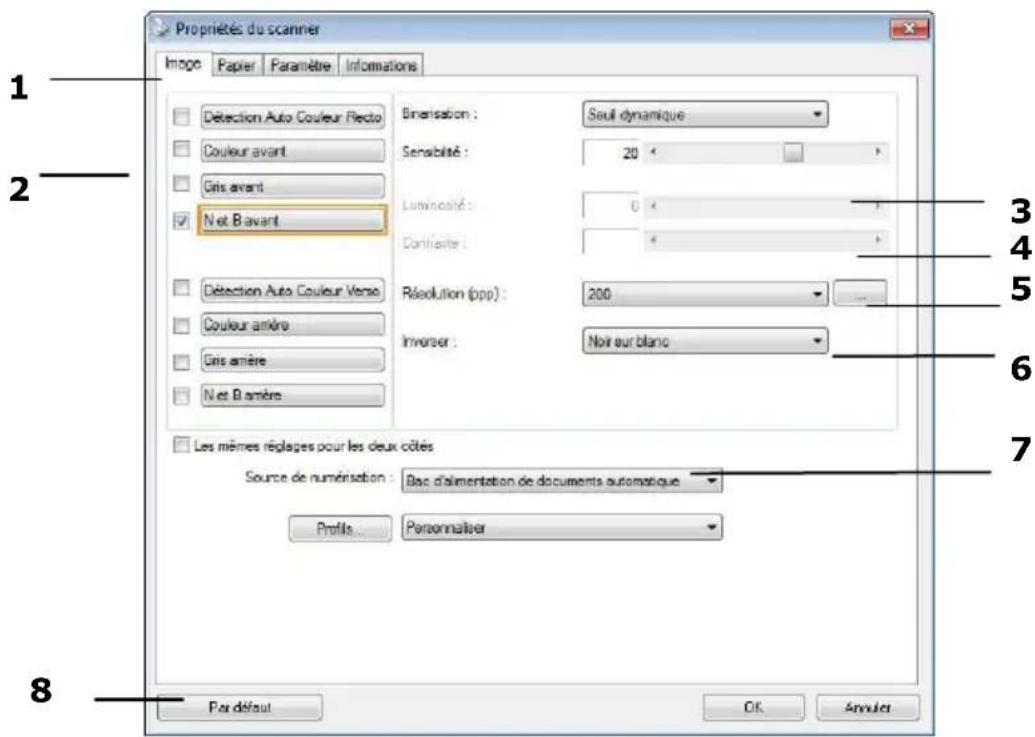

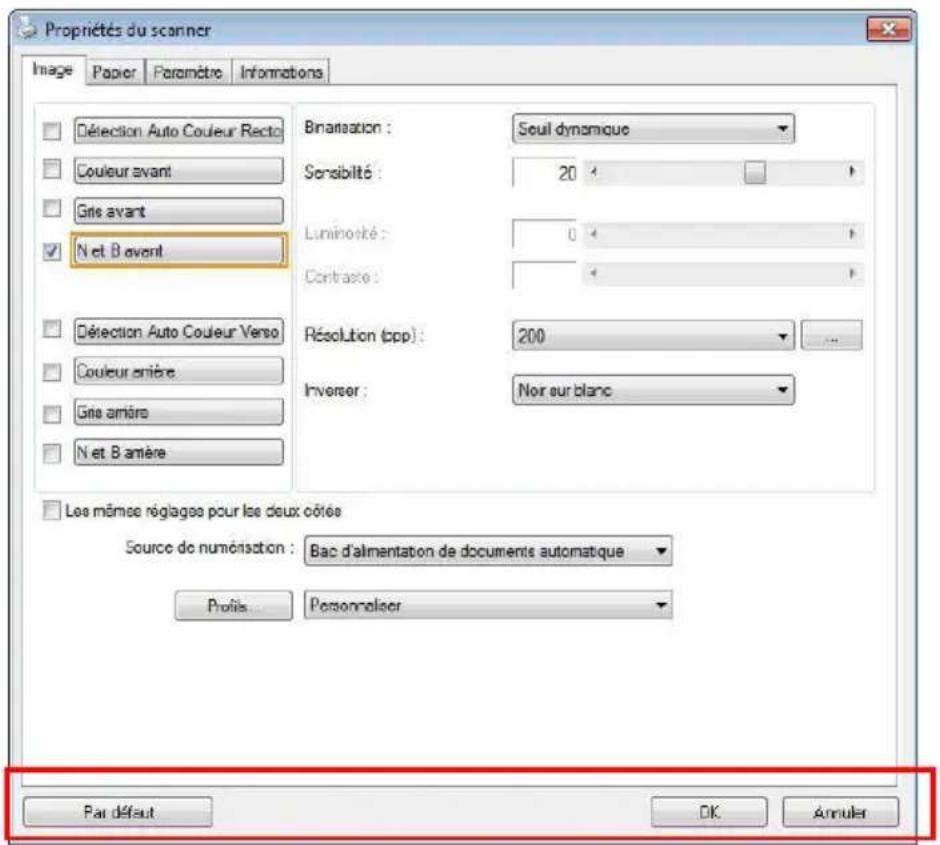

Consultez le chapitre 4 - Utilisation de la boîte de dialogue Propriétés Avision pour savoir comment lancer une numérisation avec l'interface utiliser TWAIN.

Après avoir installé le pilote du scanner, l'application logicielle Gestionnaire de boutons et connecté le scanner à votre ordinateur, l'écran LCD suivant est affché :

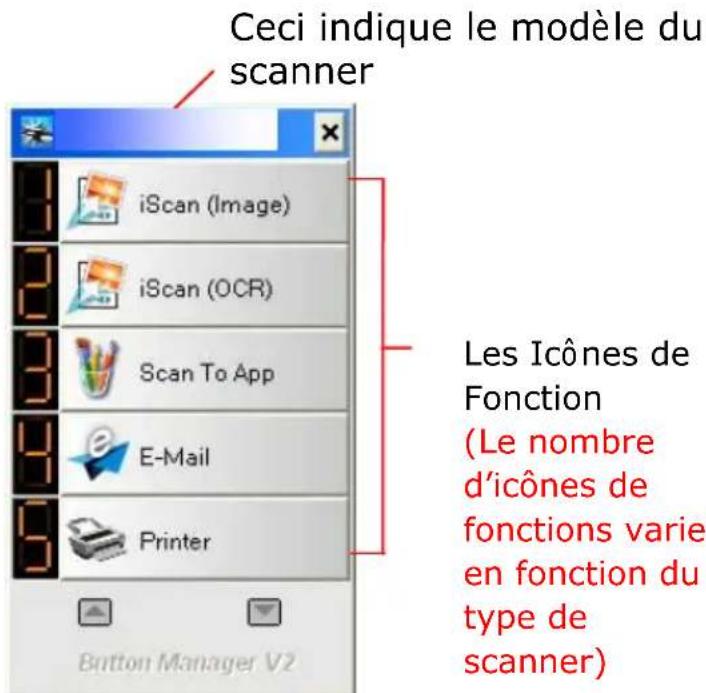

Consultez le chapitre 6 - Utilisation du bouton pour savoir comment appuyer sur le bouton pour effectuer une numérisation.

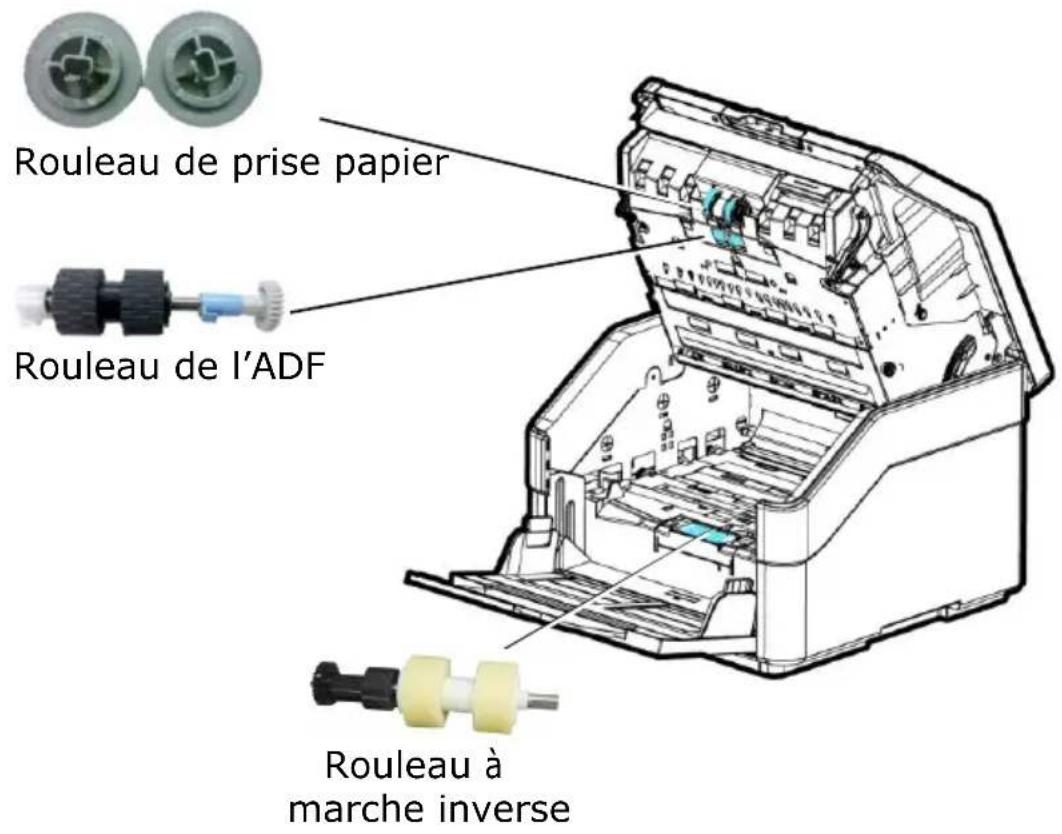

1.5 É léments amovibles

2. Installation

2.1 Pré cautions

Protégez le scanner du soleil. Le soleil direct ou une chaleur excessive peuvent endommager l'appareil.

N'installez pas le scanner dans un endroit humide ou poussiéreux.
Utilisez une source d'alimentation correcte.
Installez le scanner sur une surface plate et stable. Les surfaces penchéées ou inégales peuvent cause des problèmes d'opération.
Conservez la boîte du scanner et le matériel d'emballage pour transport.

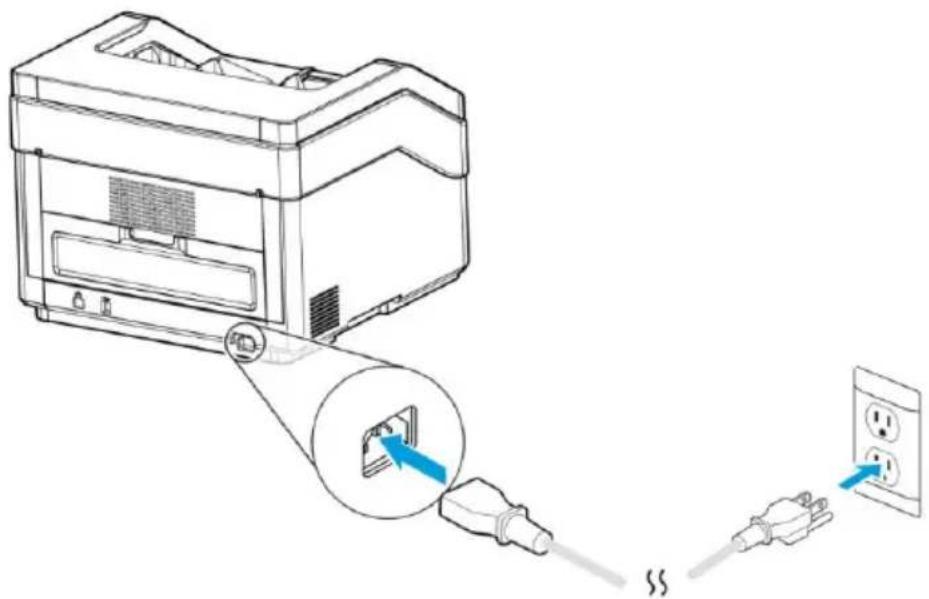

2.2 Connector le cable d'alimentation

Branchez la petite extrémité de l'adaptateur d'alimentation dans la fiche d'alimentation de votre scanner. Insérez l'autre extrémité dans une prise de courant appropriée.

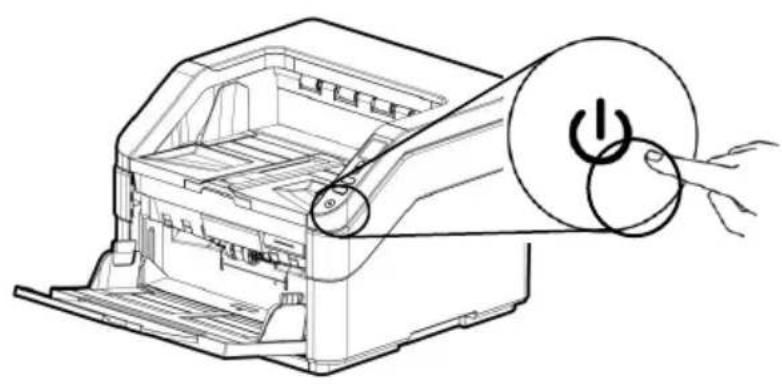

2.3 Mettre Sous Tension

Pressez le bouton Power sur le panneau avant, le voyant lumineux Power clignotera. Une fois terminé et préts scanner, l'indicateur lumineux s'arrête de clignoter et restera allumé en continue. Pour éteindre le scanner, pressez le bouton Power pendant 3 secondes, l'indicateur lumineux d'alimentation s'éteindra.

2.4 Installer les logiciels

Note:

• Pour assurer que votre ordinateur peut identifier le scanner USB, installez tout d'abord le pilote du scanner avant de connecter le scanner à votre ordinateur.

• Le pilote du scanner contient les pilotes TWAIN, ISIS et WIA. Vous pouvez utiliser le scanner via l'interface TWAIN, ISIS, ou WIA. Lancez l'application logicielle d'édition d'images compatible TWAIN pourCHOISIR une interface utilisateur TWAIN ou WIA, ou le logiciel ISIS pourCHOISIR une interface utilisateur ISIS. Vous pouvez également lancer le scanner et l'assistantant camera de Microsoft pour utiliser le scanner via une interface utilisateur WIA.

• Placer le CD-ROM fourni avec le scanner dans le lecteur CD-ROM de votre ordinateur.

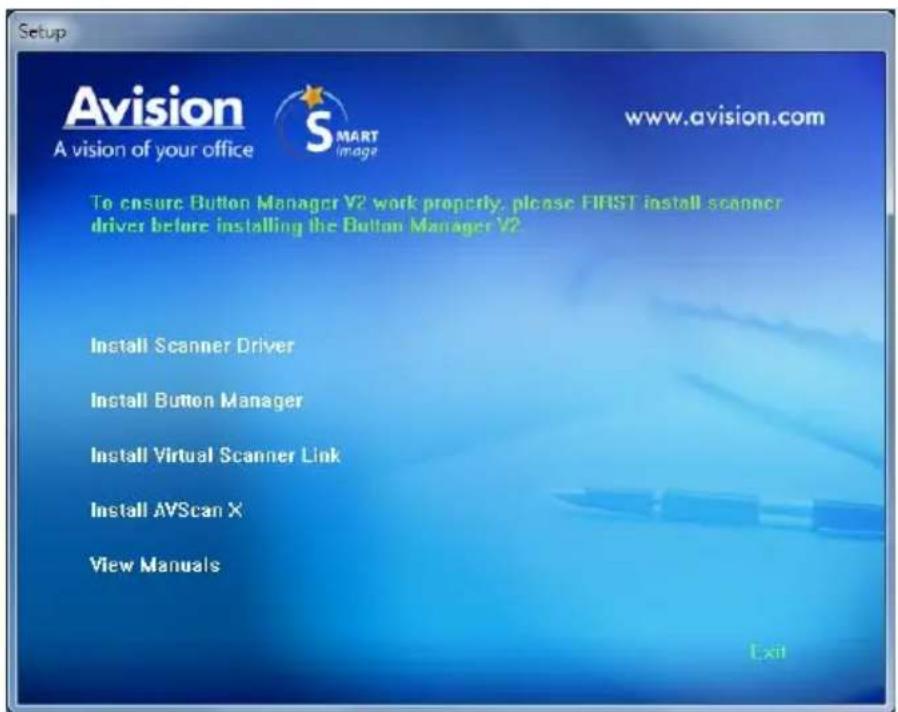

• La fenêtre d'installation du logiciel apparaît à l'écran. Dans le cas contraire, returnez dans le menu de configuration et lancez setup.exe.

Contenu de l'installation graphique:

• Installer Pilote du Scanner: Pour communiquer avec votre scanner, vous avez besoin d'installer le pilote du scanner. Pour vous assurer que Button Manager V2 fonctionne correctement, installez D'ABORD le pilote du scanner avant d'installer Button Manager V2.
• Installer le Gestionnaire de Bouton: Pour utiliser les boutons du scanner, vous doivent installer le gestionnaire de bouton.
• Installer Virtual Scanner Link: Pour connecter votre ordinateur au scanner sur le réseau, vous doivent installer l'outil de configuration réseau.
• Installer AVScan X: Pour numériser et organiser votre document multi-page, vous pouvez installer le logiciel d'application pour les générer facilement et efficacement.

• Voir les manuels: Cliquez sur "Voir les manuels" pour visualiser ou imprimer le manuel de l'utilisateur détaillé du scanner et du gestionnaire de bouton V2.

• Cliquez sur Installer le pilote du scanner pour installer le pilote du scanner, puis cliquez sur Installer Button Manager V2 pour installer Button Manager V2 sur votre ordinateur.

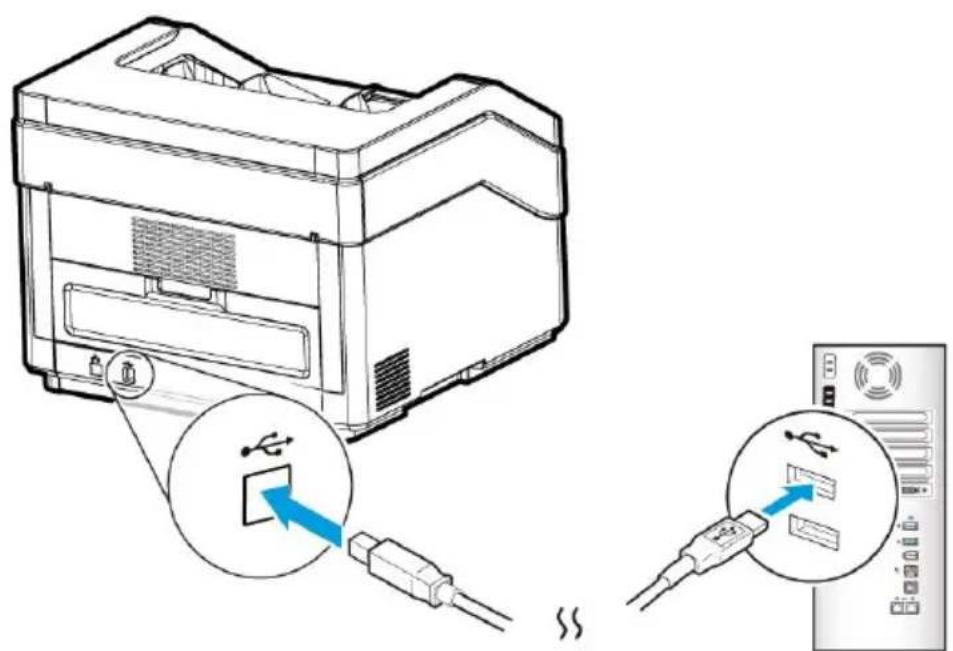

2.5 Connecter à l'ordinateur

1. Connectez l'autre extrémité carré e du cable USB au port USB de votre scanner. Branchez l'extrémité rectangulaire au port USB à l'arrière de votre ordinateur.

1. L'ordinateur devrait détecter un nouveau dispositif USB et afficher le message suivant: "un nouveau matériel a été détecté".
2. En suivant les instructions à l'écran, cliquez sur le bouton Suivant pour continuer. Lorsque l'écran de certification apparait, cliquez sur Continuer pour terminer l'installation.
3. Quand le dialogue est fini, appuyez sur le bouton "terminer".

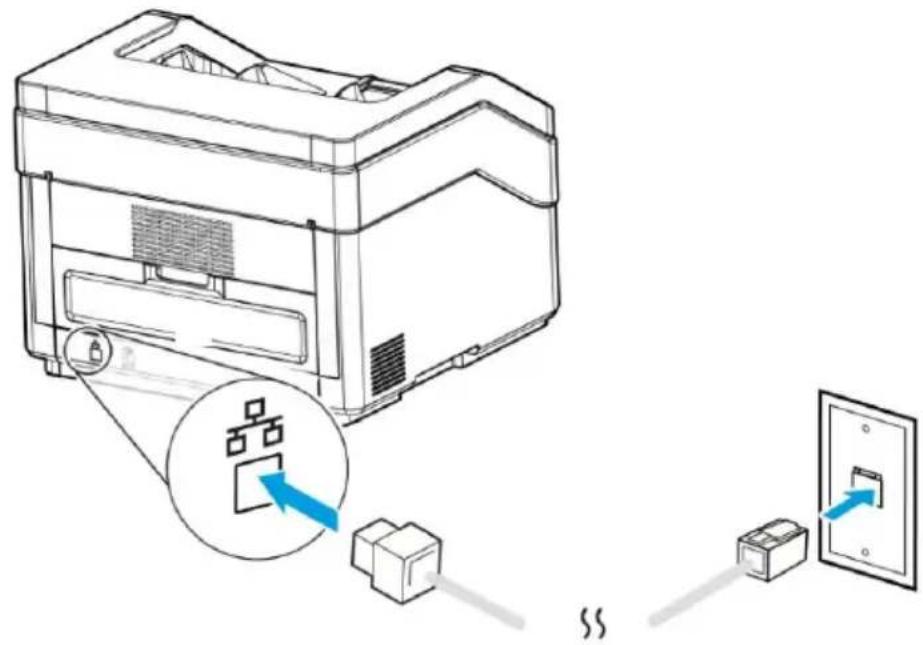

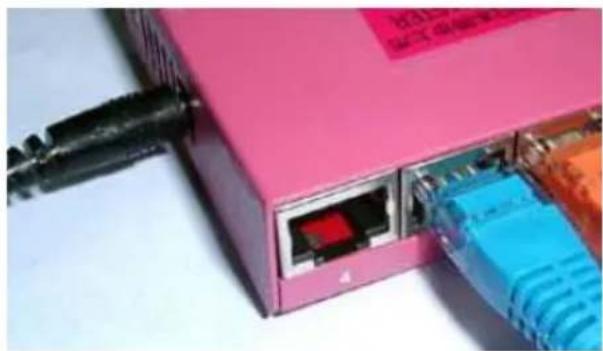

2.6 Connexion à un câble réseau

1. Branchez une extrémité du cable réseau sur un port disponible du concentrateur de commutation de votre LAN.

1. Connectez l'autre extrémité au port à l'arrière du produit, comme indiqué.

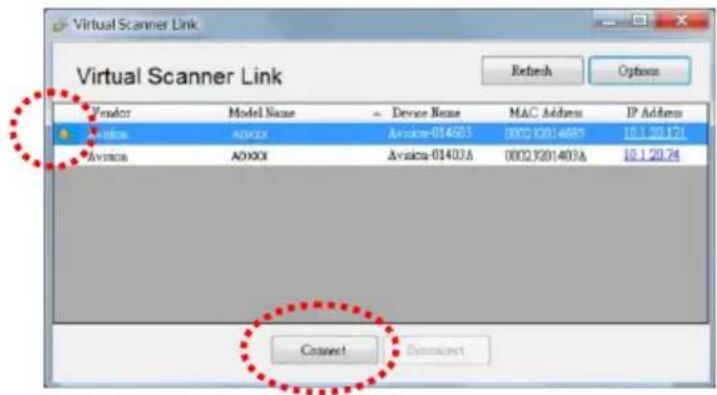

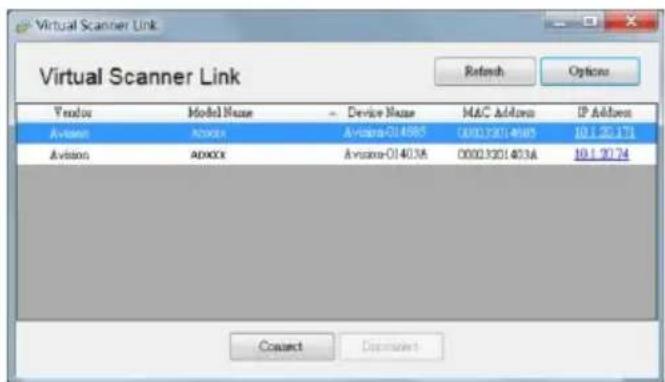

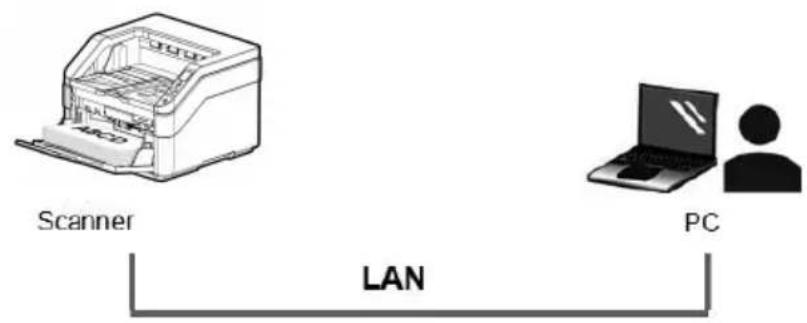

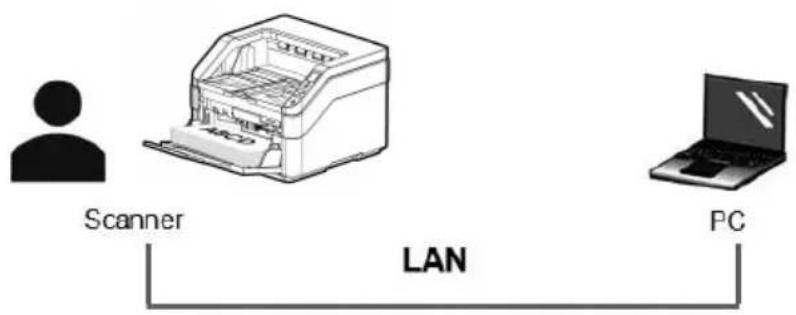

2.7 Connexion au scanner en réseau

Avant de vous connecter au scanner en réseau, assurez-vous que Virtual Scanner Link (Network Setup Tool) a d'abord eté installé sur votre ordinateur. Network Setup Tool est inclus dans le CD du logiciel fourni.

1. Démarrez [Virtual Scanner Link] enCHOIsissant Dé marrer>Tous les programmes>Avision Virtual Scanner>Virtual Scanner Link. La fenetre principale s'affiche et les scanners sur leur reseau sont recherches automatiquement. Au bout de quelques secondes, le résultat, comprenant le modele et l'adresse IP du scanner, sont affichés comme indiqué.

1. Choisissez le scanner que vous souhaitez connecter puis appuyez sur [Connector]. Si la connexion est effectue avec succès, une marque de connexion s'affiche comme indiqué.

1. Une fois le scanner connecté avec succès, lancez votre application logicielle d'édition d'image compatible TWAIN pour effectuer une numérisation (Figure A).

Ou appuyez simplement sur le bouton [Scan] du scanner pour démarrer une numérisation (Figure B).

Figure A

Figure B

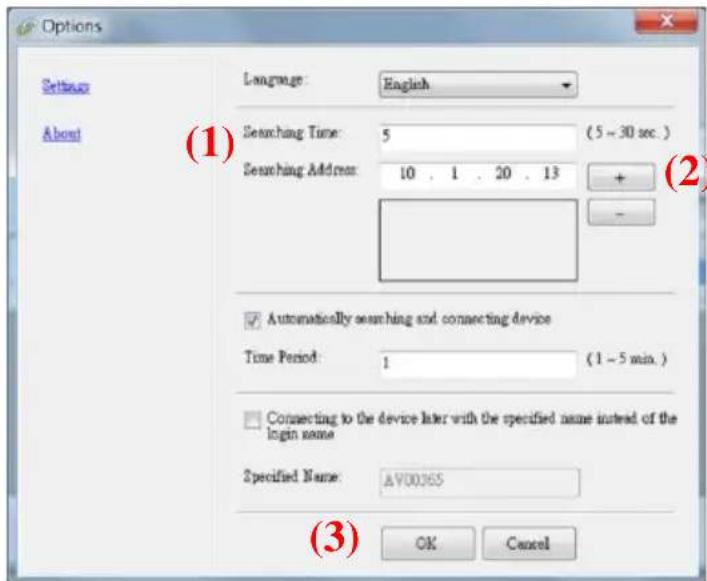

Remarque :

• Le programme VSL permet à plusieurs utilisateurs de se connecter au scanner réseau à tout moment. Le scanner en réseau peut être utilisé par un seul utiliser à la fois. Si le scanner en réseau est en cours d'utilisation par un autre utiliser, vous serez averti par un message indiquant de connecter le scanner ultérieurement. Lorsque le scanner est disponible, vous étes également averti par un message indiquant de connecter le scanner et deCOMMencer à numériser votre document.

Si le scanner en reseau n'a pas ete trové, il est probable que le scanner et voire ordinateur ne soient pas sur le meme reseau local LAN. Dans ce cas, vous pouze attribuer une adresse IP specifie du scanner pour permettre a [Virtual Scanner Link] de rechercher automatiquement le scanner. Cliquez sur le bouton [Option], saisissez your adresse IP dans le champ [Adresse de recherche] (1), puis cliquez sur le bouton [+] (2) et cliquez finally sur [OK] (3) pour terminer.

• Durée de la recherche : Lorsque le programme est lancé, il recherche automatiquement le scanner sur le réseau en 5 secondes (par défaut). La durée de la recherche peut être modifiée dans une plage de 5 à 20 secondes.

• Si le programme [Virtual Scanner Link] a été fermé puis reliçanced, [Virtual Scanner Link] recherche et connecte

automatiquement le scanner en réseau auquel il a eté precedemment connecté.

• La connexion est toujours active, que le scanner soit en modeAKE ou qu'il a ete eint puis rallumé. VSL détectera automatiquement le scanner auquel il etait precedemment connecte et se reconnectctera.
• [Recherche et connexion automatique de l'appareil] : Cochez cette option et entrez votre temps (1 ~ 5 min.) pour permettre au VSL de se reconnectcer à l'appareil toutes les minutes spécifiées si l'appareil a été sorti du mode veille ou s'il a été eteint puis rallumé.
• [Connexion de l'appareil avec un nom spécifique au lieu d'un nom de connexion]: Cochez cette option et entrez le nom souhaité pour l'ordinateur. Vous doivent toutes reconnectcer l'appareil pouractualiser l'état.

3. Premier Numerisation

3.1 Placez votre document sur la vitre du scanner à plat

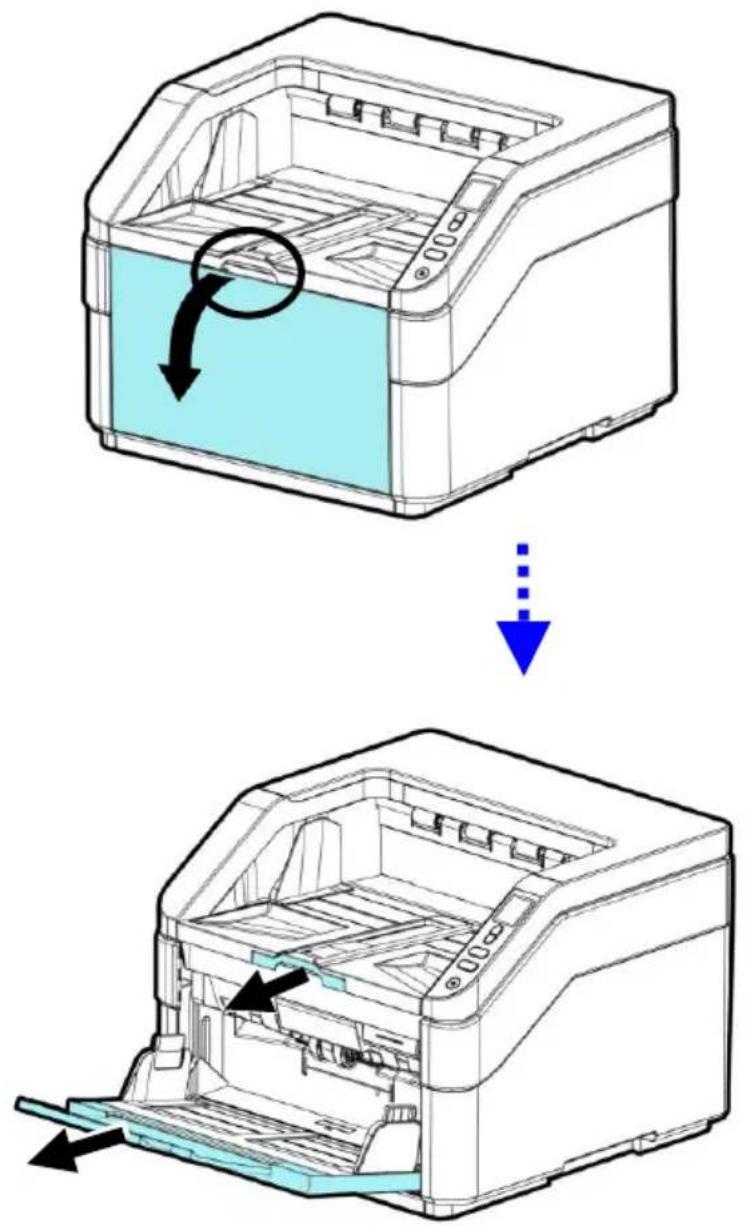

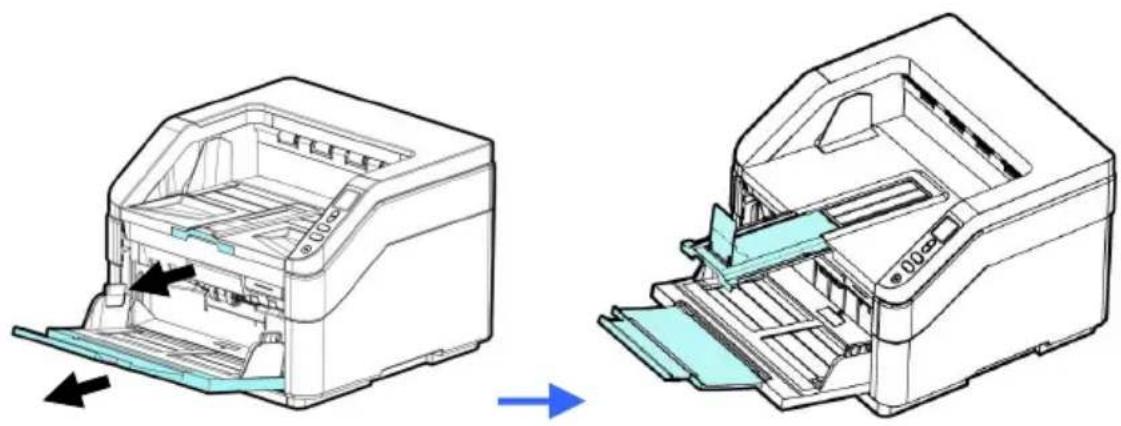

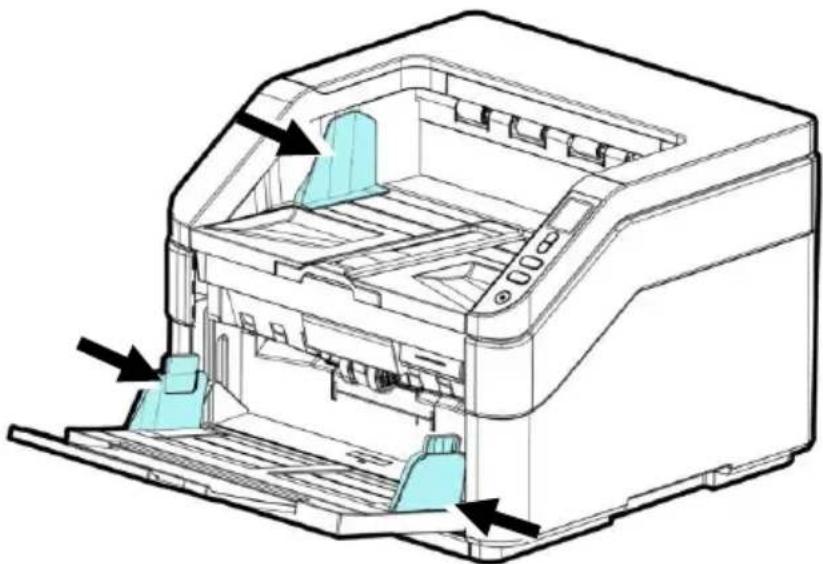

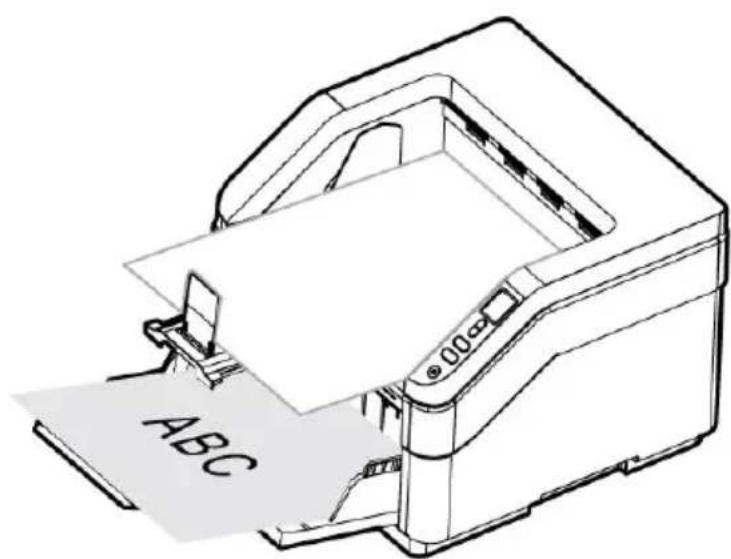

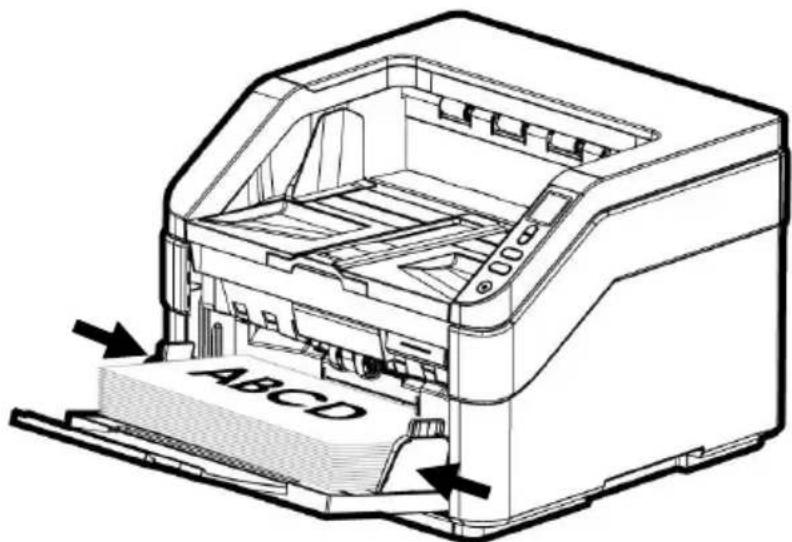

3.2 Placer Notre Document dans le Bac d'Alimentation ADF

Avant d'utiliser l'ADF, assurez-vous que le papier réponde aux specifications suivantes:

• Les dimensions du (des) document(s) sont comprises entre 50 × 85 mm ( 2 × 3.3 in. ) et 308 × 432 mm ( 12.12 × 17 in. ).
• Le poids du (des) document(s) est compris entre 27 413 g/m² (7 et 110 lb.)- Passage direct du papier
• Le poids du (des) document(s) est compris entre 27 105 g/m² (7 ~ 28 lb.)- Chemin du papier U-Turn
• Cartes d'identité jusqu'à 1,25 mm (0,05 pouce) d'épaissieur
• Cartes plastiques conformes au type ISO7810 ID-1
• Le (les) document(s) doit être carré ou rectangulaire et en bon état (pas de support fragile ou endommagé).
• Le (les) document(s) ne doit pas partager d'ondulation, de pris, d'usure, d'encre humide ou de perforation.
  Le (les) document(s) ne doit pasContainir d'agrafes, de trombones, de papillons adhésifs.
• En l'absence de document, la vente doit être maintainue propre.

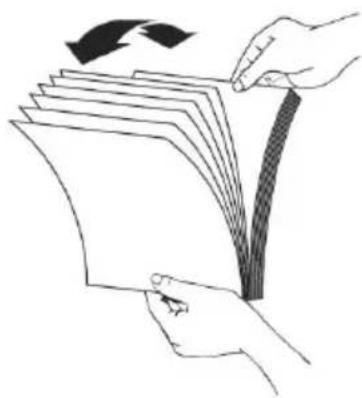

Aé rer Voitre Document

Pour éviter les chargements multiples et bourrages papier, agitez vos documents et alignez les bords supérieurs avant de les insérer dans le scanner.

1. Tenez les deux extrémités des documents et agitez-les quelques fois.

1. Tournez les documents à 90 degrès et agitez-les de la même manière.
2. Alignez les bords des documents en tapotant le bas de la pile contre le dessus de la table. Faites pivoter la pile de 90 degrés et répétez.

Alimentation en documents

1. Dépliez l'alimentation en documents et son extension.
2. Dépliez le bac de sortie et souvevez l'arrêtoir de papier.

1. Ajustez le guide du papier pour maintainir votre document multipages.

1. Placez votre document avec la partie responsable le texte dirigée vers le bas sur le Bac d'Alimentation ADF.

1. Alignez les deux côts du document avec les guides d'alimentation.
2. Pour numériser du papier au format A3, tirez l'extension du magasin d'entrée et du réceptacle de sortie comme indiqué. Chargez la pile de documents orientée vers le haut avec le haut des pages dirigées vers le chargeur. (Poids ADF:<7 kgs)

3.2.1 Lors de la numé risation d'un lot de documents de différents poids et tailles

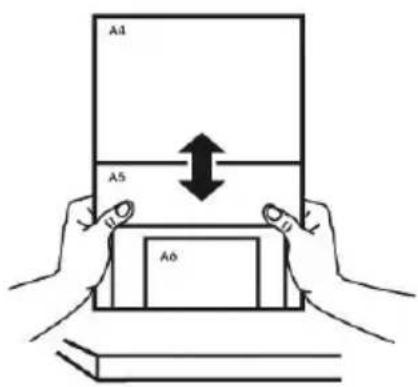

Lors de la numérisation d'un lot de documents de différents poids et tailles, veillez à suivre ces lignes directrices pour éviter une image inclinée ou un bourrage papier :

1. Alignez les documents avec le BORD SUPE RIEUR en premier dans la série de papier, du plus grand au plus petit.

1. Si deux pages sont de la même taille mais d'un poids différent, arrangeez-les en sequence de poids, du plus lourd au moins lourd.

1. Alignez les bords des documents en appuyant sur le bas de la pile contre le dessus de la table.

1. Centrez ces pages dans le chargeur de documents et voirlez à ce que les bords de la page la plus grande touchent légarement le guide papier.

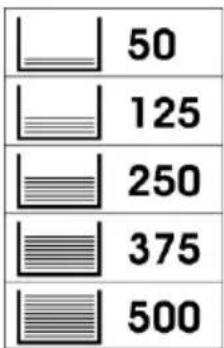

3.3 Spécifier le nombre de feuilles chargeés dans le magasin d'entrée e

Vous pouvez spécifique le nombre de feuilles chargees dans le magasin d'entrée pour réduire le temps de levée du magasin d'entrée.

Pour spécifique le nombre de feuilles via le panneau de commande,

1. Appuyez et maintenez les boutons [Numé riser] et [Annuler] enforcés pendant plus de 2 secondes, l'écran suivant s'affiche.

1. Utilisez ou pour Sélectionner [Ré glage du bac] puis appuyez sur [Numérique] pour confirmer. Les options suivantes sont affichées.

1. Utilisez les touches Haut et Bas pour selectionner le nombre de votrechoix.Choix:50,125,250,375,500 feuilles (par défaut).
2. Appuyez sur le bouton [Scan] (Numérique) pour confirmer votre sélection et revenir à l'écran opérationnel principal.

Ou

Vous pouvez spécifique le nombre de feuilles via la boîte de dialogue Propriétés de la numérisation depuis l'interface utilisateur TWAIN. (Voir l'onglet Papier au chapitre 4)

3.4 Vérifier l'installation de votre scanner

Pour vérifier si l'installation de votre scanner est correcte, Avision fournit un programme de test utile appelé Avision Capture Tool. Avec cet outil, vous pouvez effectuer de simples scans et visualiser les images capturées. D'autre part, cela vous aide à terminer votre scan à une certaine rapidité.

La procédure suivante décrit comment vérifier l'installation de votre scanner. Si l'installation n'est pas correcte, veuilles revoir la section précédente pour vérifier si le câblage et le pilote du scanner ont été installés correctement.

Avant de commencer, assurez-vous que le scanner est activé.

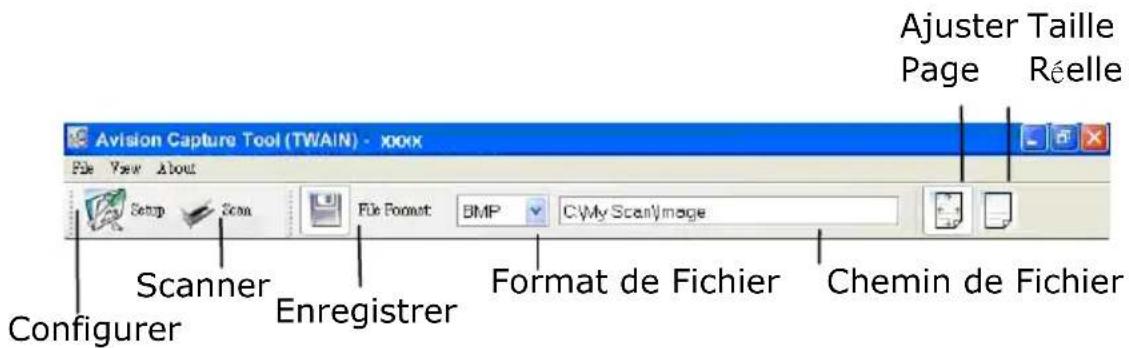

1. Sélectionnez Démarrer>Programmes>Avision xxx Scanner>Avision Capture Tool (xxx : Modèle de Scanner).

La boîte de dialogue Sélectionner le Modèle de Scanner apparaitra.

1. Sélectionnez votre type de pilote et votre modele des scanner et cliquez OK. La boîte de dialogue suivante Avision Capture Tool apparaitra.

1. Choisissez votre format de fichier dans la liste déroulante Format de Fichier. (Le format par défaut est JPEG, d'autresCHOix inclusTIFF,GIF,et BMP.)
2. Entre le nom de dossier et nom de fichier dans la boîte Chemin de Fichier. (Le chemin par défaut est C : \Documents and Settings\User Name\My Documents\My Scan\Image.)

Remarque: Si vous ne foulez pas enregistrer l'image scannée, déslectionner le bouton Enregistrer puisque Enregistrement Activé est selectionné par défaut. Dans ce cas, la vue miniature sera désactivée. Ensuite, après avoir visualisé toutes les images scannées, seule la dernière restera à l'écran.

1. Cliquez le bouton Configurer () ouCHOisissez Configurer dans le menu Fichier pour faire apparaitre la boite de dialogue Propriétés du Scanner.

Boite de —
sLECTION
d'image

1. Dans la Boîte de Sélection d'Image,CHOISSEZ VOIR type d'image pour votre image scannée.(Le type par défaut est Avant N&B) Si vous avez un scanner duplex,choisissez Avant et Arrière pour scanner les deux côtes de votre document.
2. Cliquez OK pour quitter la boîte de dialogue Propriétés du Scanner. (Pour avoir plus de détails sur la boîte de dialogue Propriétés du Scanner, veuillez consulter le chapitre ultérieur, Utiliser la boîte de dialogue Propriétés du Scanner.)
3. Placez votre document face vers le bas sur la vitre ou face vers le haut dans le chargeur de document auto.
4. Dans la boîte de dialogue Validation du Scan, cliquez le

bouton Scanner() ouCHOisissez Scanner dans le menu Fichier.

1. Le document sera scanned et affiché dans l'écran Validation du Scan. Àpres que les images scannées aient été affichées, la vérification de l'installation de votre scanner est terminée.

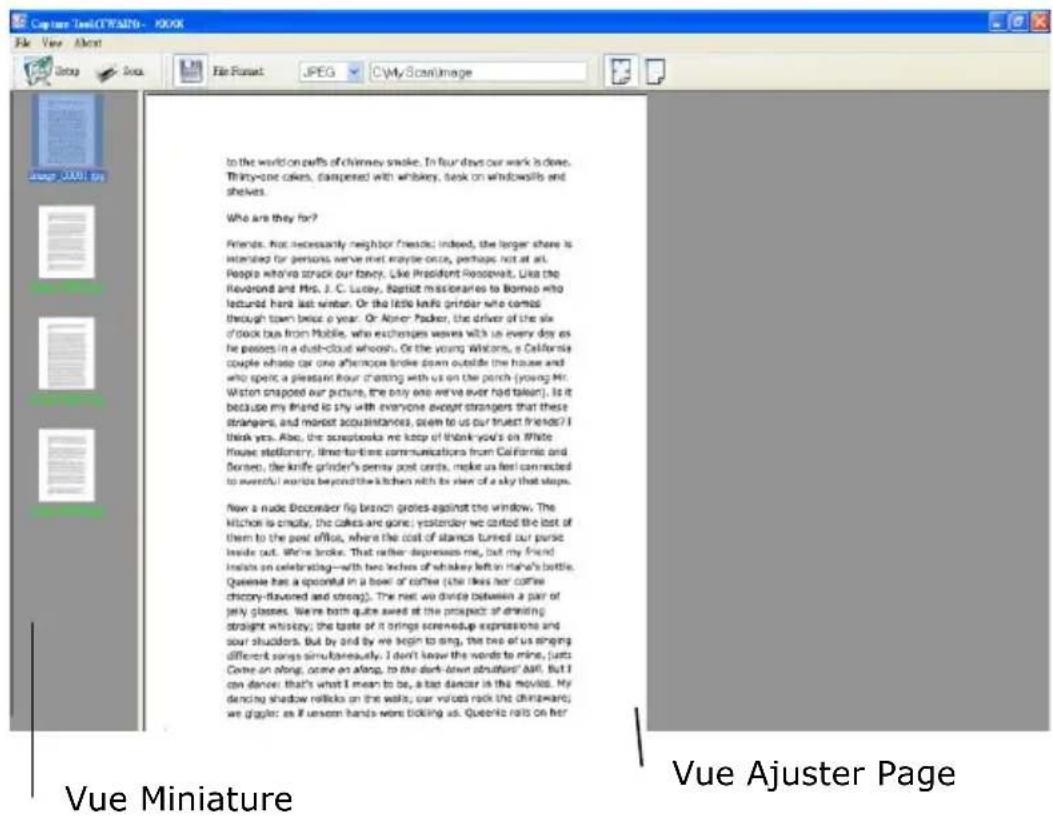

1. Vous pouvez voir l'image scannée à l'aide du bouton

Ajuster Page () ou Taille Réelle (100%) () dans la barre d'outils Affichage sur le côté droit.

1. Cliquez Fermer la boîte ou Quitter dans le menu Fichier pour quitter Avision Capture Tool.

3.5 Un coup d'eel à l'interface utiliser

1. Options des onglets	Choix : Image, Compression, Modifications des couleurs, Papier, Détction multi-alimentation, Prévisualisation, Options, Paramètres, Informations.
2. Type d'image	Choisissez le type d'image et la face du document à numérique.
3. Luminosité	Ajustez le niveau de luminosité de -100 à +100.
4. Contraste	Ajustez le niveau de contraste de -100 à +100.
5. Ré solution	Déterminez la qualité de l'image numérique. La norme dans l'industrie est de 200 ppm.
6. Inverser	Inverse les couleurs de votre image numérique.
7. Source de numé risation	Choix : Introducteur automatique, Verre, Automatique (varie selon le modele du scanner)
8. Dé fauts	Restaure toutes les valeurs des onglets à leur valeur par défaut de sortie d'usine.

4. Utilisation de la boîte de dialogue Proprié tep du scanner

La boîte de dialogue Propriétés du scanner vous permet de configurer les paramètres du scanner. Elle est constituée de plusieurs fenêtres à onglets qui seront chacune d'entre elles décrites dans ce chapitre

Remarque : Dans ce chapitre, toutes les options sont disponibles sur la base d'un scanner recto-verse. Si vous avez acheté un scanner recto (un côté), toutes les options sont disponibles seulement pour un seul côté.

La boîte de dialogue Proprié tés du scanner

4.1 Boutons de la boîte de dialogue Proprié tep du scanner

Les boutons de la boîte de dialogue Proprié tés du scanner

Boutons	Description
Par dé faut	Cliquez sur le bouton Par dé faut, les paramètres d'usine par défaut apparaîtront sur chaque onglet.
Annuler	Cliquez sur le bouton Annuler pour quitter la boîte de dialogue Propriétés du scanner.

Le tableau suivant montre les paramètres par défaut :

Nom de l'onglet	Paramè tres par dé faut
Image	Image : N et B avantBinarisation : Seuil dynamiqueRésolution : 200 dpiInverser : Noir sur blancSource de numérisation : Bac d'alimentation de documents automatiqueSeuil : AucunLuminosité : AucunContraste : Aucun
Compression	Aucun

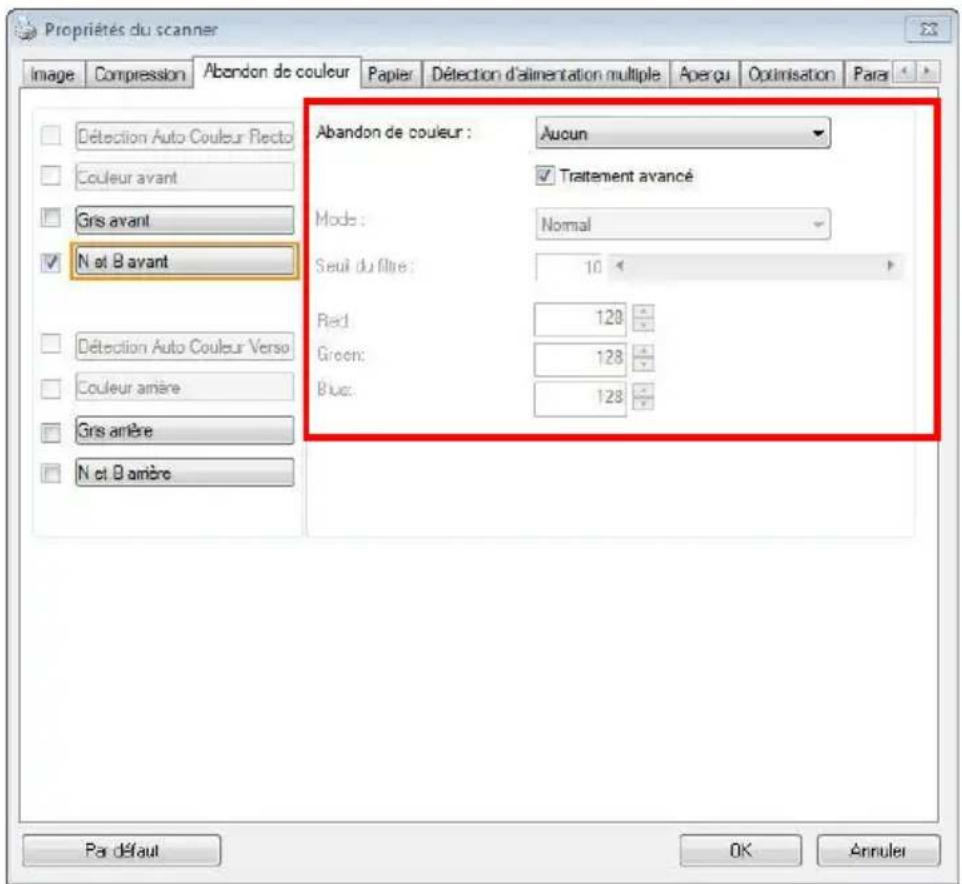

Abandon de couleur	Aucun
Papier	Rognage : AutomatiqueCorrection de désignement : OuiOrientation : PortraitSur-numérisation : 0.00Unité : Pouce
Dé tectiond'alimentatio n multiple	Aucun
Aperçu	Aucun
Options	Degrés de rotation : AucunSuppression de page vide : AucuneRemplissage de bordure : Blanc, 0 mmOptions de contrôle d'image : Aucun

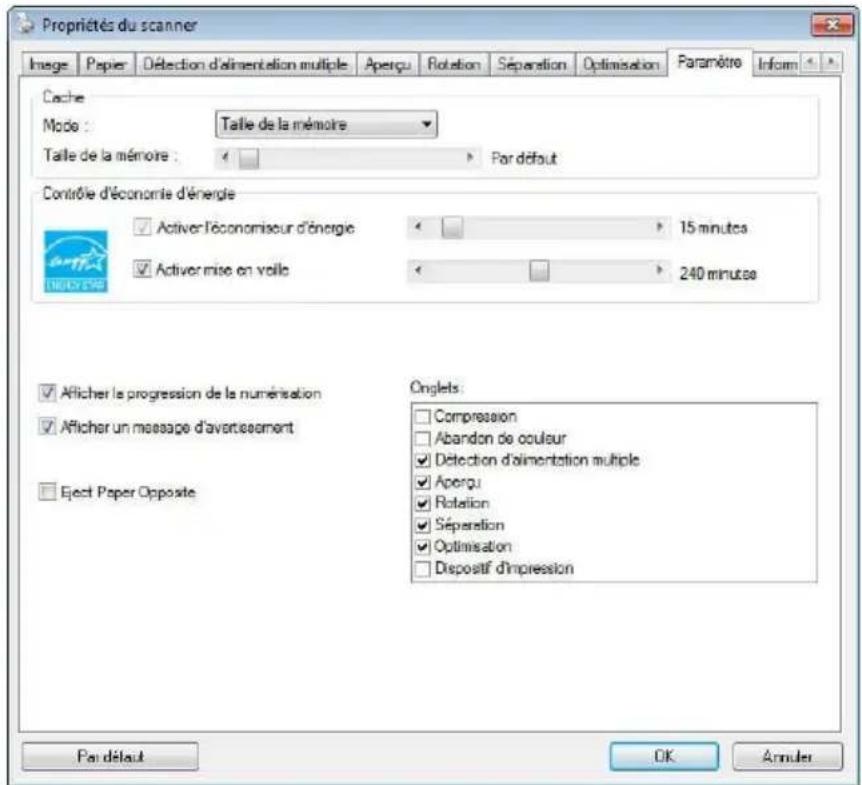

Paramètre	Activer l'économiseur d'énergie : Activer, 15 minutes après la的最后一 minute action de numérisationAfficher la progression de la numérisation :OuiAfficher un message d'advertissement : OuiEnregistrrer les paramètres après lafermeture : Oui
d'impression	L'onglet Dispositif d'impression

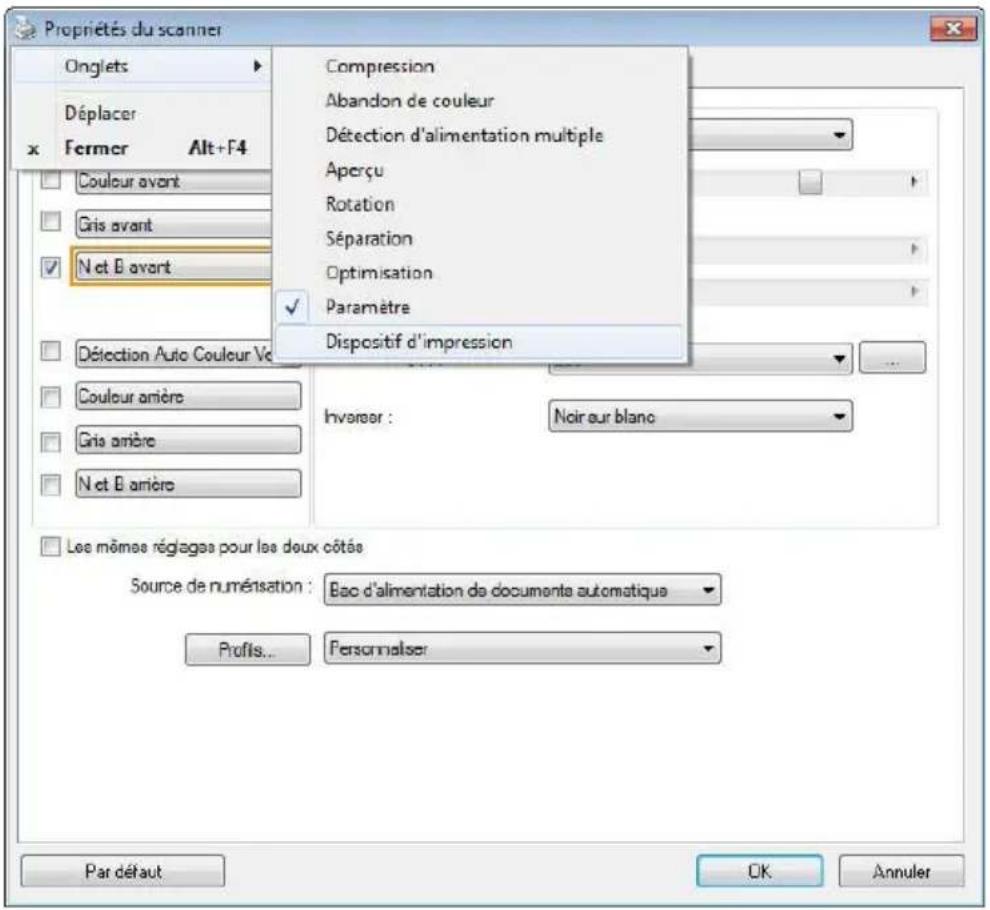

4.2 Afficher ou masquer des onglets

La boîte de dialogue [Propriété s du scanner]s'affiche avec trois onglets de base par défaut : Image, Paper (Papier) et Informations. Pour afficher plus d'onglets, cliquez sur l'icone [Propriété s du scanner] pour acceder à plus de paramètres de numérisation.

Pour afficher plus d'onglets,

1. Cliquez sur l'icône [Proprié tés du scanner] ( ) dans le coin supérieur gauche, et désissez [Tab (Onglet)] pour afficher les noms d'onglets. Les ontlets disponibles complément Compression, Color Dropout (Modifications des couleurs), Preview (Prévisualisation), Rotation, Separation (Séparation), Multi-Feed (Multi-alimentation), Options, Settings (Paramètres), Information (Informations). (Remarque : les options dépendant du modele de scanner.)
2. Choisissez l'onglet que vous souhaitez afficher. L'onglet sélectionné s'affichera avec une encoche puis sera affché dans la boîte de dialogue [Propriétés du scanner].
3. Pour acceder aux paramètres, cliquez sur l'onglet sélectionné en haut de la boîte de dialogue [Proprié tés du scanner]. La page de l'onglet sélectionné s'affichera.

Pour masquer une fenêtre d'onglets,

1. Cliquez sur l'icône [Proprié tés du scanner] ( ) dans le coin supérieur gauche, et choisissez [Tabs (Onglet)] pour afficher les noms d'onglets.
2. Choisissez l'onglet que vous souhaitez masquer. L'onglet sélectionné sera alors masquédans la boîte de dialogue [Proprié tés du scanner].

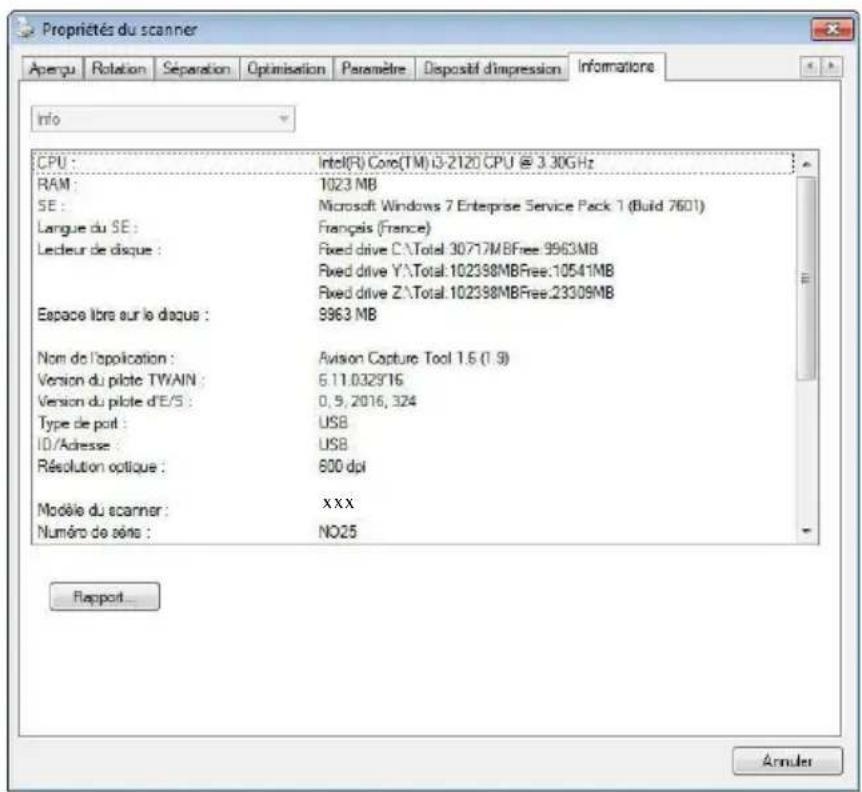

Remarque : Les onglets [Image], [Papier ] et [Information] ne peuvent pas etre masqués, car ils sont préprogrammés pour etre affichés par défaut.

4.3 L'onglet Image

L'onglet Image vous permet deCHOISIR le cote recto et (ou) le cote verso de votre document, le type d'image, et de definir plusieurs parametes de numérisation de base. Remarquez qu'excepté pour la résolution, vous pouvez définiir des paramètres de numérisation individuels pour le cote recto et le cote verso. Par exemple, tous les paramètres dans l'onglet Image, l'onglet Compression, l'onglet Abandon de couleur peuvent être définis individuellement pour le cote recto et verso. Cependant, les paramètres dans l'onglet Papier, l'onglet Option, et l'onglet Paramètre doivent être les mêmes pour le cote recto et verso.

La boîte de dialogue de l'onglet Image

4.3.1 La boîte Sélection d'image

Detection Auto Couleur Recto
Couleur avant
Gris avant
Net B avant
Detection Auto Couleur Verso
Coulour amire
Gris amiere
N et B aniere

La boîte Sé lection d'image inclut le type d'image et l'options de côté de document. Si vous désirez scanner à la fois le côté recto et le côté verso du votre document couleur, vous pouvez cocher simultanément Couleur avant et Couleur arrêtre. Remarquez que les options varient en fonction du type de scanner.

Exemple 1: Numé riser un document à deux coûté s, les deux coûté s en couleur

Detection Auto Couleur Rectc

Coulour avant
Gris avant
NetBavant
Detection Auto Couleur Verso
Couleur arrête
Gris aniere
N et B ariere

孕孕：（孕）

1.2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

王大明 市交所网

2.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Sé lection de Côté /Image

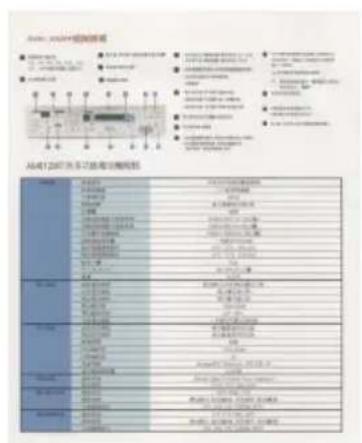

Exemple 2: Numé riser un document en couleur à deux co tés, un en N et B, l'autre en couleur

Type d'image	Description
Couleur	Choisissez la couleur si vous voulez numériser une image en couleur pour votre original en couleur.
Gris	Choisissez image Grise si votre original contient des ombres de gris.
N et B	Choisissez N et B si votre original contient seulement du texte, des dessins au crayon ou à l'encre..

Net B

Gris

Couleur

Détection Auto Couleur Recto / Verso:

Cliqueur afin de détecter et numérique automatique le recto ou le verso du document couleur dans le mode image en couleur. Si le document est en couleur, le scanner numérique automatique le document vers une image en couleur. Si le document n'est pas en couleur, il est possible de désirar la sortie entre Noir et Blanc ou Gris depuis le menu "Document sans couleur". Cette option est pratique lorsque vous devez numérique un document mixte, en couleur et sans couleur.

Remarque: Si vous sélectionnez la détction Auto Couleur Recto / Verso, il n'est pas possible de spécifique le mode image de la page verso, et vice versa.

Modes de détection automatique des couleurs : Si [Dé tction automatiqueateur recto/verso] est sélectionné, ses modes sont affichés. Les choix complément Normal, Ignorerateur papier. Pour le papier sur fond coloré comme les factures, le fait de désirir [Ignorerateur papier] va automatiquement enlever le fond coloré et améliorer la précision de détention.

Sensibilité de la détection automatique des couleurs

Si vos documents contiennent un texte monochrome et peu des couleurs claires et pâles, vous ne poulez pas qu'elles soient reconnues comme images couleurs, afin de réduire la taille du fichier, vous pouvez réduire la valeur de sensibilité en déplaçant la barre sur lagowche. Ces images seront détectées comme monochromes. Les plages de valeur sont entre 1 et 100. La valeur par défaut est 37.

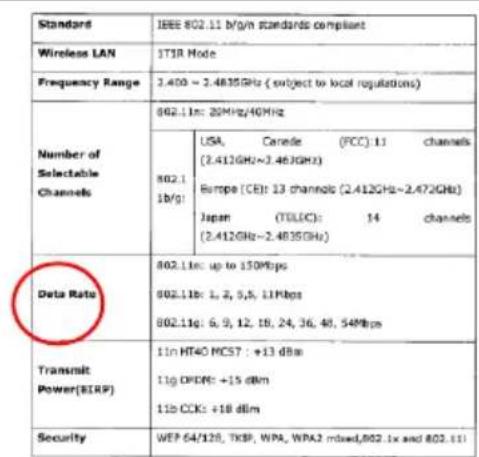

Original

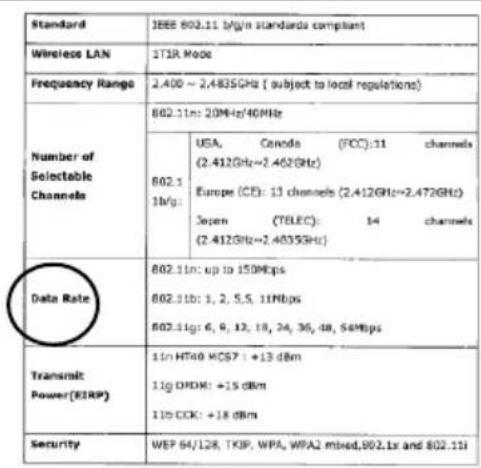

Sensibilité : 1 (Reconnu comme une image en couleur)

Sensibilité : 100 (Reconnu comme une image en noir et blanc)

Mê mes ré glages pour les deux cô tés :

Cliquez pour appliquer les mêmes réglages de numérisation aux deux côts de vos documents. ÀpRES avoir coché cette option, tous les réglages que vous avez modifiés seront automatiquement appliqués au recto et au verso. Par exemple, si vous choisissez une résolution ideale de 300 dpi, ce réglage sera appliqué au recto et au verso de votre document.

4.3.2 Autres options d'image

Binarisation

C'est le processus de convertir une image en niveau de gris ou en couleur en une image bitonale. Il existe plusieurs méthodes pour effectuer cette conversion. Options: Seuil dynamique, Traitement fixé, Demi-ton 1~5, Erreur de diffusion.

Seuil dynamique: Sélectionner Seuil dynamique permet au scanner d'évaluér dynamiquement chaque document pour déterminer la valeur du seuil optimal pour produit l'image de toute surveillance. Ceci est utilisé pour numériser des documents mélangés contenant du texte pâle, un arrêtre-plan ombré, ou un arrêtre-plan en couleur avec un seul paramètre. Si Seuil dynamique est sélectionné, Seuil, Luminosite, et contraste ne sont pas disponibles.

Seuil dynamique (AD): Sélectionnez Seuil dynamique (AD) pour executer le mode optimisé de la fonction Seuil dynamique.

Cependant, utiliser ce mode peut ralentir votre vitesse de numérisation.

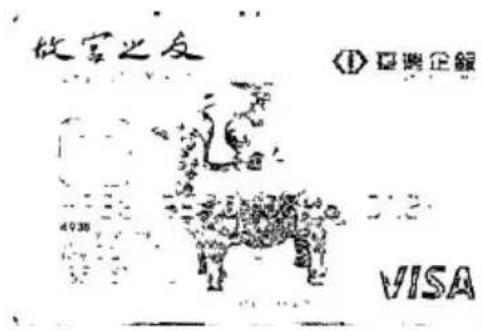

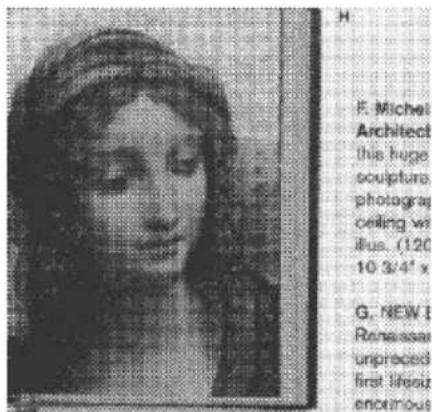

Sensibilité du seuil dynamique

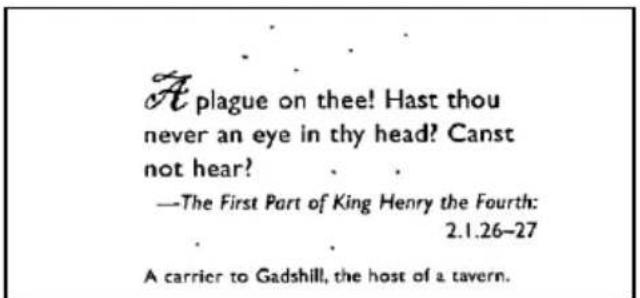

Vous pouvez parfois scanner des images contenant des petits points ou des mouchetures. Pour enlever ces traces, augmentez la valeur de sensibilité en déplacant la barre vers la droite. La plage des valeurs est entre 1 et 30. La valeur par défaut est 20.

Traitement fixé : Utilisé pour le noir et blanc et autres documents à fort contraste. Un niveau unique est défini pour déterminer la transition noir et blanc. Le seuil est calculable sur la plage de densité complète. Traitement fixé définit le Contraste à 0. Si Traitement fixé est sélectionné, Contraste n'est pas disponible.

Demi-ton: En plus des affichages noir et blanc, le demi-ton permet d'obtenir une image avec une teinte légèrement grise en utilisant des points de tailles différentes. Les images à demi-ton ressemblant à l'image décrite dans le journal. Les options incluent Demi-ton 1, Demi-ton 2, Demi-ton 3, Demi-ton 4 et Demi-ton 5.

Erreur de diffusion : Erreur de diffusion est un type de demi-ton. Erreur de diffusion permet d'obtenir une bonne texture d'image et facilitite la lecture du texte sur les images par rapport à Demi-ton.

Image à demi-ton

Image d'erreur de diffusion

Normal

Seuil dynamique (AD)

Seuil

Utilisé pour convertir une image en niveau de gris en une image bi-tonale. La valeur s'étend de 0 à 255. Une valeur de seuilasse produit une image plus claire, et peut être utilisée pour adoucir des arrérire-plans et une information subtile, non nécessaire. Une valeur de seuil évée produit une image plus nombre, et peut être utilisée pour aider à rehausser des images ternes.

Ajustez le paramètre de celui en faisant glisser la barre du curseur de Seuil à gauche ou à droite pour obtenir le paramètre de celui désiré.

200 dpi, Seuil : 50, Luminosite : 0

200 dpi, Seuil : 100, Luminosite : 0

Gris

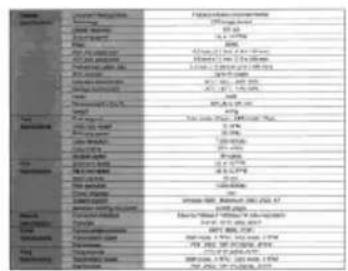

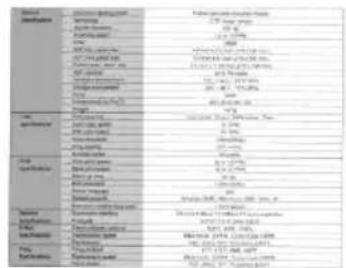

Type de document: Choix: Normal, Photo, Document

Vous pouvezCHOISIR parmi trois types de document lorsque vous choisissez Gris comme le type d'image pour votre document scanned. Choix: Normal, Photo, Document

• Document: Choisissez Document si vous document original contient seulement du texte ou un mélange de texte et de graphiques, car ce réglage est optimal pour les documents d'affaires normaux. Lorsque vous utilisez Document, seulement Limite peut être ajusté.
• Photo : Choisissez Photo si votre document original contient une photo, pour recréer votre photo avec une échelle de gris vivie. Lorsque vous utilisez Photo, la Limité et le Contraste ne peuvent pas être ajustés.
  Normal : Lorsque vous utilisez Normal, la Limite, la Luminosité et le Contraste peuvent être ajustés.

Threshole (Liminé) : Les valeurs sont entre 0 et 255. La valeur par défaut est 230. Une valeur BASSE pour la limite donnera une image plus claire, et ceci peut être utilisé pour réduire le fond et les informations inutiles. Une haute valeur pour la limite donnera une image plus foncée, et ceci peut être utilisé pour améliorer des images trop claires. Ajustez la valeur de la limite en faisant glisser la barre défilante Threshole (Liminé) vers la gauche ou la droite pour obtenir la valeur de limite désirée.

Normal


Document (Limite: 230)

Normal


Document (Limite: 230)

Luminosite

Ajuste la luminosité ou l'obscurité d'une image. Plus la valeur est importante, plus l'image est lumineuse. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer la luminosité. La plage sétend de -100 à +100.

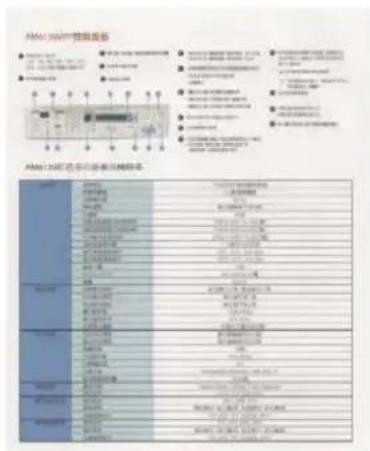

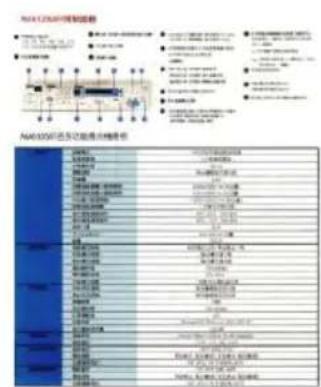

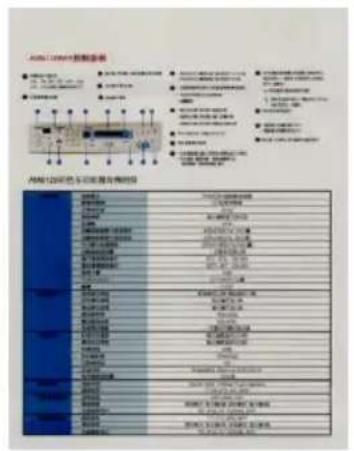

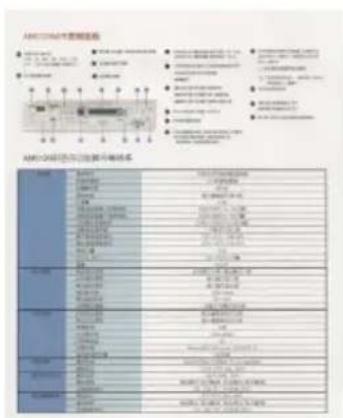

Contraste

Ajuste la plage entre les ombres plus sombres et les ombres plus claires dans l'image. Plus le contraste est élevé, plus le niveau de gris est différent. Faites glisser le curseur à droite ou à gauche pour augmenter ou diminuer le contraste. La plage s'étend de -100 à +100.

Luminosite : -50

Luminosite : 0

Luminosite : +50

Contraste : -50

Contraste : 0

Contraste: +50

Ré solution

Un bon contrôle de la résolution donne un bon détaill'une image qui est numérique. La résolution est mesurée en points par pouce (dpi). Normalement, plus le nombre de dpi est élevé, plus la résolution et la taille du fichier sont grandes. Sachez qu'une résolution plus importante prend plus de temps à numérique, et plus d'espace sur le disque pour la numériqueation de l'image. Pour information, une image en couleur de taille A4 numérique à 300 dpi en mode Couleurs vraies prend environ 25 Mo d'espace sur le disque dur. Une résolution plus élevé (signifie généralement plus de 600 dpi) est uniquement recommangée quand vous doivent numérique une petite surface en mode Couleur vraie.

Choisissez une valeur de résolution dans la liste déroulante. La valeur par défaut est 200 dpi. Les résolutions disponibles sont 75, 100, 150, 200, 300, 400 et 600. Ou vous pouvez désirir la valeur désirée en cliquant dans la case sur le côté droit de la liste déroulante et appuyez sur la touche fléchée pour sélectionner la valeur désirée et cliquez ensuite sur le bouton Ajouter pour l'inclure dans la liste déroulante. Hinweis: Wenn ein Drucker oder MICR-Leser an den Scanner angeschlossen ist, ist eine Auflösung bis 300 dpi möglich.

Ré solution: 75 dpi

Ré solution: 150 dpi

Inverser Inverse la luminosité et les couleurs dans l'image. Le paramètre par défaut est noir sur un fond blanc. Le mode Inverser est blanc sur un fond noir. Pour les images en couleur, chaque pixel sera changé en sa couleur complémentaire à la commande Inverser.

Source de numé ration

Choix:

• Bac d'alimentation de documents automatique: Utilisé pour numé plusieurs pages.

A plat : Utilisé pour numériser une seule page. Par exemple, les pages de coupures de presse, papiers avec pris ou spirales.
A plat (livre): Utilisé pour numériser plusieurs pages interieures d'un livre.
- Automatique: Permet au scanner de définir automatiquement sa source de numérisation. Si Automatique est sélectionné et qu'il y a un document à la fois dans le bac d'alimentation de documents automatique (ADF) et à plat, alors la source de numérisation sera automatiquement définie sur ADF. Si Automatique est sélectionné et qu'il y a seulement un document à plat, alors la source sera définie sur A plat.

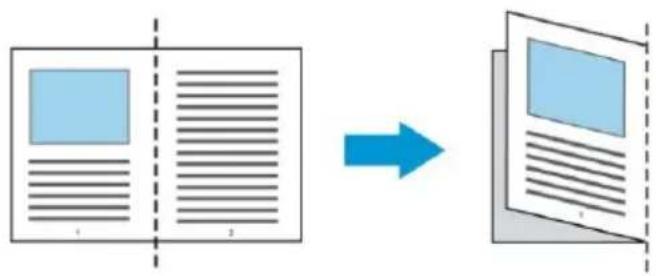

- Fusionner le recto et le verso en une seule image:

Fusionner le recto et le verso en une seule image :

Si vous possédez un scanner à chargeur recto/verso avec plateau d'entrée frontal, il est possible de numériser un document A3 grâce à une méthode innovante. Ainsi, pliez le document A3 au format A4 et chargez-le dans le plateau frontal. Choisissez l'options "Fusionner le recto et le verso" du menu Source de numérisation et le scanner sera capable de numériser les deux côtes du document et de fusionner les deux images A4 en une seule image A3.

Note : Cette fonction doit être utilisé avec une feuille de transport. En ce qui concerne la façon de charger un document avec une feuille de transport, reportez-vous à la Section 4.6.2, selection d'autres papiers.

Remarque : Choisissez [Merge Two Sides (Fusionner deux faces)] dans l'option [Scan Source (Source de numé risation)] de l'onglet [Image (Image)]; ensuite le scanner est capable de numériser les deux faces de votre document et de les fusionner en une seule image.

Remarque : Lorsque l'option "Fusionner le recto et le verso en une seule image" est selectionnée, les fonctions de découvert ou de chargement multiple seront désactivées.

Cette fonction est à présent disponible dans le chargeur automatique de documents. Néanmoins, il n'est possible de passer qu'une seule page à la fois.

Si "Fusionner les deux faces en une image" est selectionné, un besoin est disponible, complenant "Fusionner horizontally", "Fusionner verticalément", "Fusionner verticalément (Retourner verso)". Si le verso de votre document est à l'envers,CHOISSEZ "Fusionner verticalément (Retourner verso)" pour returner le verso automatiquement de 180 degrés et le fusionner.

Fusionner horizontalament

Fusionner verticalgement

Remarquez que les options varient en fonction du type de scanner.

Correspondance des couleurs

Le but de la Correspondance des couleurs est d'obtenir la valeur exacte. Cette option utilise les paramétres par défaut (profil ICC) pour ajuster les couleurs de l'image.

Choix : Aucune, Document, Photo

• Aucune : Choisissez "Aucune" pour désactiver cette fonction.

• Document : Choisissez "Document" si votre original contient purement du texte ou un mélange de texte et de graphiques car il s'agit du réglage optimal pour les documents professionnels ordinaires.

• Photo : Choisissez "Photo" si vous original contient des photos à reproduce avec des couleurs vives.

Normal

Après Correspondance des couleurs

4.3.3 Numé riser des images en couleur

Les options suivantes sont disponibles pour numériser des images en couleur.

Luminosite
- Contraste
Résolution
- Inverser

4.3.4 Numé riser des images en niveau de gris

Les options suivantes sont disponibles pour numériser des images grises.

Luminosité
- Contraste
Résolution
- Inverser

4.3.5 Numé riser des images N et B

Les options suivantes sont disponibles pour numériser des images en N et B.

• Binarisation (Seuil dynamique)
  Résolution
• Inverser

Ou

• Binarisation (Traitement fixé)
  Seuil
  Luminosite
  Résolution
  Inverser

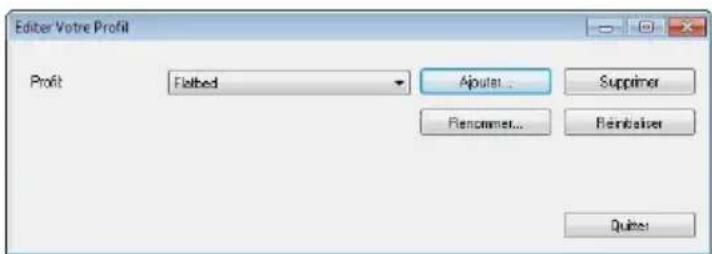

4.3.6 Edition de profils

La boîte de dialogue Propriétés du scanner vous permet de changer et d'enregistrer vos scans féquèment utilisés en profils. Vous pouvez éditer ces profils en les renommant ou en les effaçant.

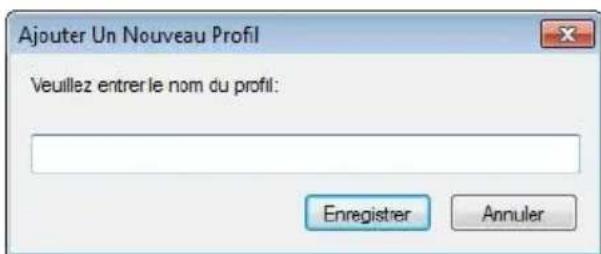

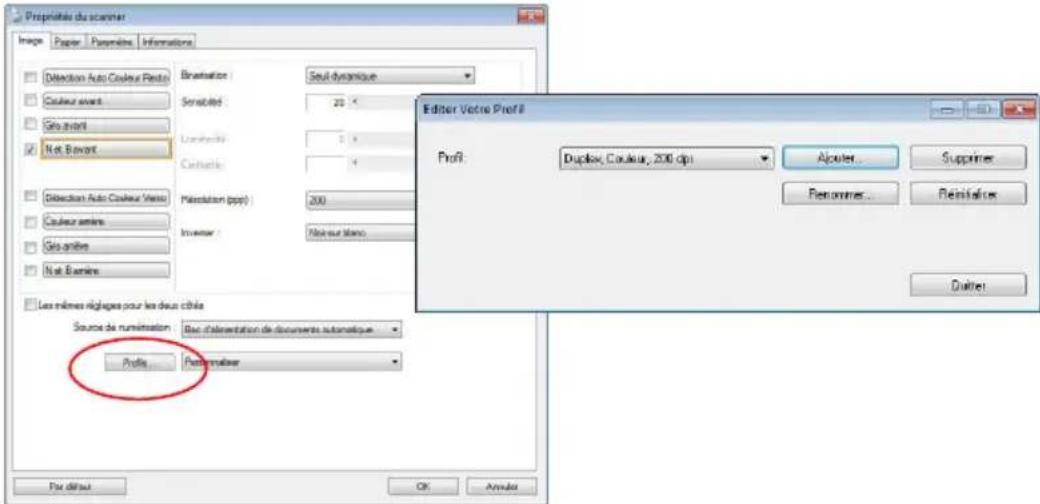

Pour ajouter un nouveau profil,

1. Personneliser vos paramètres. (Par exemple, modifier votre résolution, type d'image, méthode de découvert,aille des scan, ou autres paramètres de scan.)
2. Cliquez l'onglet Image et puis désisissez "Profils" pour faire apparaitre la boîte de dialogue "Editor Notre Profil".

1. Cliquez "Ajouter" pour entrer le nom du profil puis choisissez "Enregistrer".

1. Le nouveau profil sera enregistré et affiché dans la boîte de liste déroulante "Profils".

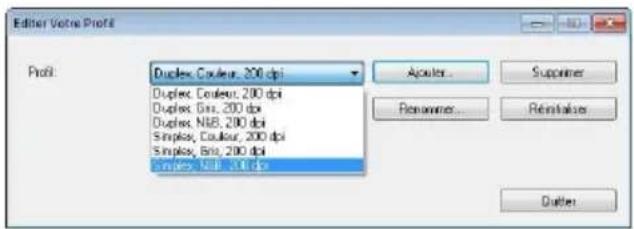

Pour charger un profil,

1. À partir de la boîte de dialogue de l'onglet Image,CHOISISSEZ VOIRTE profilfavorable à partir de la boîte de la listedé déroulante.

1. Notre profil favorable sera immédiatement charge et affché dans la boîte de dialogue Propriétés du scanner.

Pour effacer un profil,

1. De la boîte de dialogue de l'onglet Image, cliquez "Profils" pour faire apparaitre la boîte de dialogue Editor Notre Profil.
2. Choisissez le profil que vous poulez supprimer de la liste déroulante.

1. Cliquez "Supprimer". Un message de confirmation "Etés-vous sure que vous poulez supprimer ce profil?" apparait.
2. Choisissez "Oui" pour supprimer ou "Annuler" pour quitter.

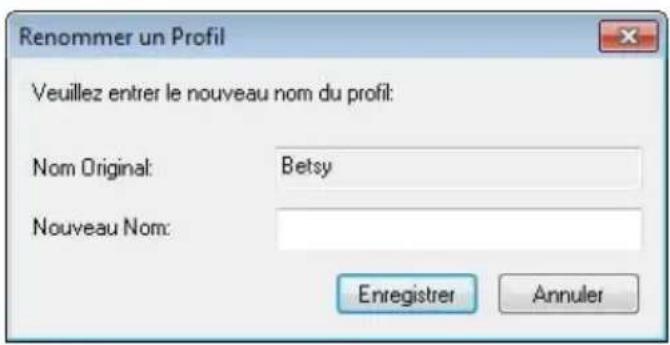

Pour renommer un profil,

1. À partir de la boîte de dialogue de l'onglet Image, cliquez "Profils" pour faire apparaitre la boîte de dialogue Editor Notre Profil.
2. Choisissez le profil que vous pouze renommer de la boîte de la liste déroulante puis cliquez le bouton Renommer.
3. Entrez le nouveau nom pour le profil.

1. Choisissez "Oui" pour supprimer ou "Annuler" pour quitter.

Remarque:

1. Les profiles préconfigurés par défaut inclus Flatbed, Simplex-N et B, 200 dpi, Simplex-Gris, 200 dpi, Simplex-Couleur, 200 dpi, Duplex- N et B, 200 dpi, Duplex-Gris, 200 dpi, Duplex-Couleur, 200 dpi. Si vous avez un simplex ou un scanner sheetfed, les options duplex et flatbed ne seront pas disponibles.
2. Si un paramètre d'un profil courant a eté modifié, un signe [ ] sera affché avant le nom du profil courant, par exemple, [ Duplex, Couleur, 200 dpi]. Si souhaité, cliquez sur le bouton [OK] ou [Numé riser] et une boîte de dialogue apparaitra pour vous permettre d'enregistrrer le nouveau profil.

4.4 L'onglet Compression

L'onglet Compression vous permet de compresser votre image numérique et de désirir le niveau de compression. Les images bi-tonales sont normalement compressées en utilisant le standard CCITT appelé Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées au moyen de la technologie JPEG. Déplacez le curseur de Qualité JPEG à droite ou à gauche pour augmenter ou diminuer le niveau de compression. Remarquez que plus le niveau de compression est élevé, plus la qualité de l'image sera BASSE. La valeur par défaut est 50% .

Remarquez que la compression dépend de l'application d'édition de votre image. Si vous application d'édition d'image ne prend pas en charge le type de format de compression, alors, soit un message d'avertissement apparaitra, soit la qualité de l'image du fichier comprés ne sera pas acceptable.

JPEG (Joint Photographic Editor Group). Ce groupe a développé et préfé son nom à un standard de compression de fichiers pour les images en couleur et en niveau de gris qui est largement utilisé par les scanners et les applications logicielles. Sur les systèmes fonctionnant sous Microsoft Windows, un fjchier avec une extension .jpg a normalement été compressé à l'aide de ce standard.

Pour numériser des images en couleur ou grises, les compressions suivantes sont disponibles :

Aucun
JPEG

Pour numériser des images en N et B, les compressions suivantes sont disponibles :

Aucun
G4

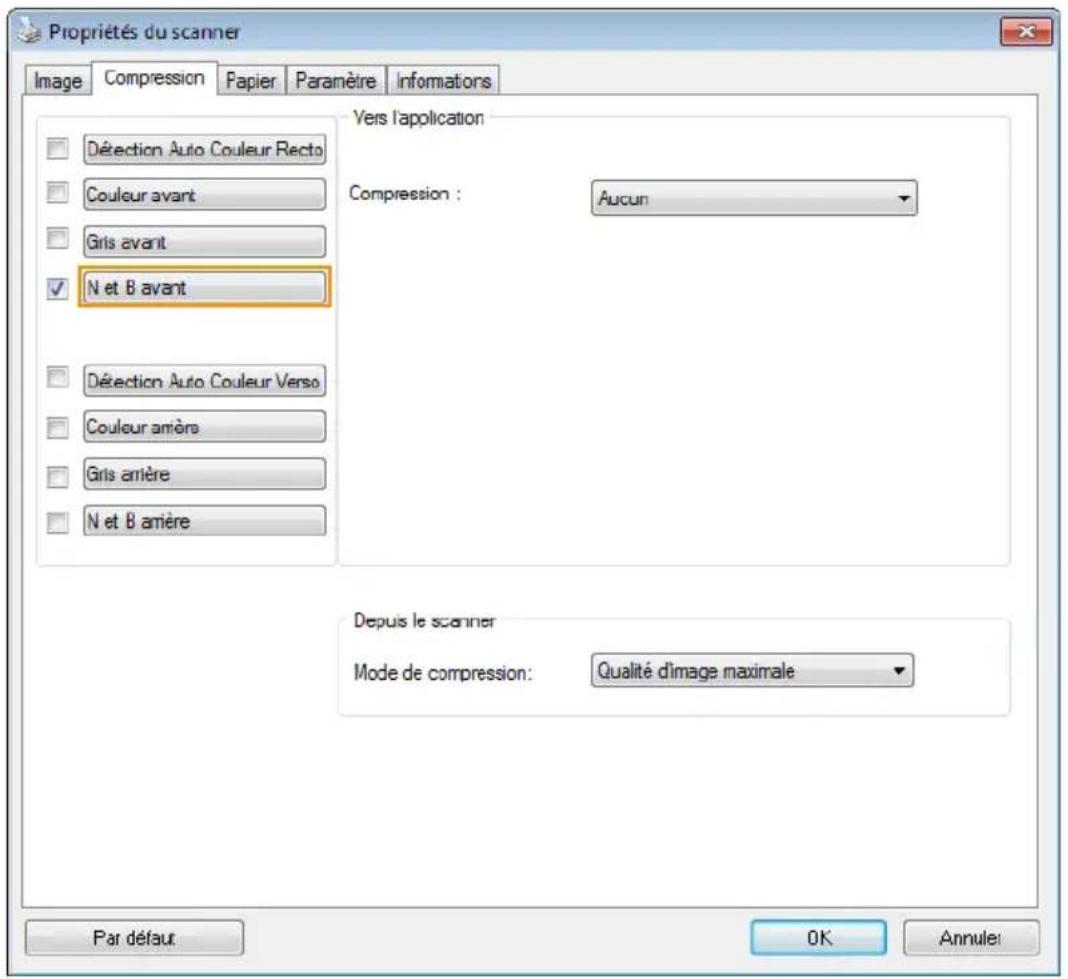

La boîte de dialogue de l'onglet Compression

Compression :

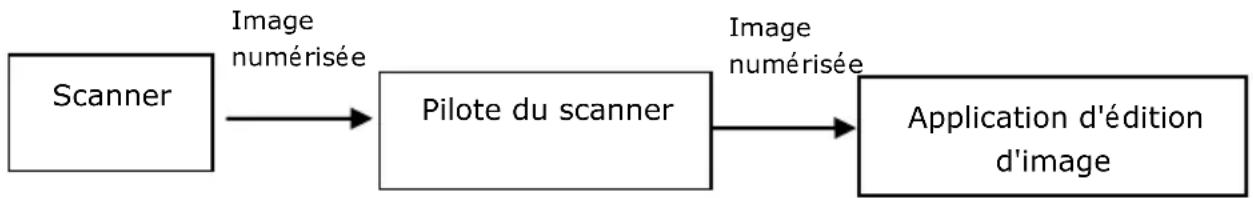

Pour effectuer votre numérisation à une vitesse nominale, l'image numérique est compressée par défaut pendant la transmission. Cependant, si vous souhaitez doivent la qualité d'image la plus élevé, vous pouvez désirir de décompresser les données d'image avant la génération.

Vers l'application :

Choisissez cette option si vous souhaitez compresser les données d'image et les transférer du pilote TWAIN vers l'application. Remarque Les images bitonales sont normalement compressées avec une(norme CCITT appelée Groupe 4 (G4). Les images en couleur et en niveaux de gris sont souvent compressées avec la technologie JPEG. Déplacez le curseur [Image Quality] (Qualité d'image) vers la droite ou la gauche pour augmenter ou diminuer la qualité de votre image. Veuillez noter que plus la qualité d'image est élevée, plus le niveau de compression est bas. La valeur par défaut est 50% .

Veuillez notes que la compression dépend de votre application d'edition d'image. Si vous application d'edition d'image ne prend pas en charge le type de format de compression, l'image du fichier compresséaura une appearance anormale.

Depuis le scanner : (Remarque: La disponibilité de la fonction varie selon le type de scanner.)

Choisissez cette option si vous souhaitez compresser l'image numérique et la transférer du scanner vers le pilote TWAIN. Choix: Non comprésé, Qualité d'image maximale (Bas niveau de compression), Qualité d'image amélioreré (Niveau de compression normal), Qualité d'image normale (Niveau de compression élevé). (: Paramètre d'usine par défaut)

4.5 L'onglet Abandon de couleur

4.5.1 Sélection de l'Abandon de couleur

L'onglet [Modifications des couleurs] vous permet de sélectionner vert, rouge, bleu ou une couleur de votre choix pour supprimer les détails de la couleur Sélectionnée sur une image numérique. Cette fonctionnalité est utilisé pour rendre votre texte plus net lorsque vous utilisez un logiciel d'OCR (Optical Character Recognition). Notez que cette fonction ne concerne que les images en nuances de gris, ou en noir et blanc.

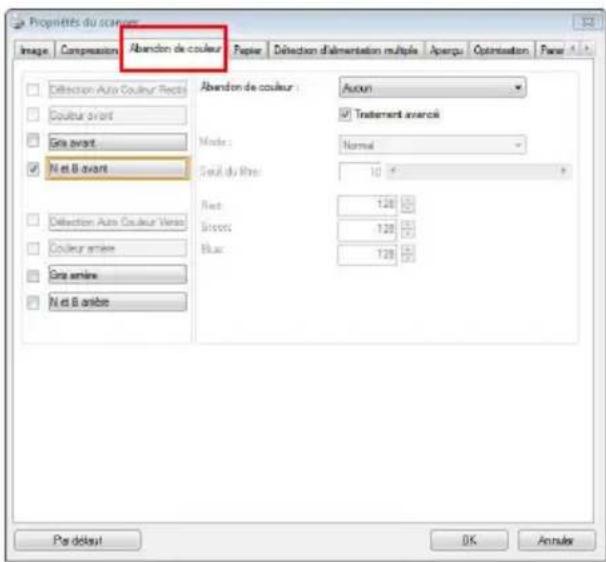

La boîte de dialogue Abandon de couleur

Options : Aucun, Auto, Supprimer le rouge, Supprimer le vert, Supprimer le bleu, Personnelisé

-Aucun:Ne supprime aucune couleur.
- Auto : Produit automatiquement l'image avec les détails de la couleur primaire supprimée.
- Supprimer le rouge / Supprimer le vert / Supprimer le bleu : Produit l'image avec les détails de la couleur primaire supprimée.
- Personnelisé : Indiquez la couleur que vous souhaitez supprimer en saississant ses valeurs RVB (Rouge, Vert et Bleu) respectivement.

Options avancé es :

• Mode Qualité : Plage : 0~20. Par défaut : 10

Lorsque [Mode Qualité] est sélectionné, vous pouvez déterminer la couleur à supprimer à l'aide du curseur [Seuil de filtrage]. Une valeur plus faible supprime davantage de la couleur sélectionnée, alors qu'une valeur plus élevé laissera davantage de la couleur sélectionnée.

• Mode Normal : Utilise un réglage optimisé pour déterminer la couleur.

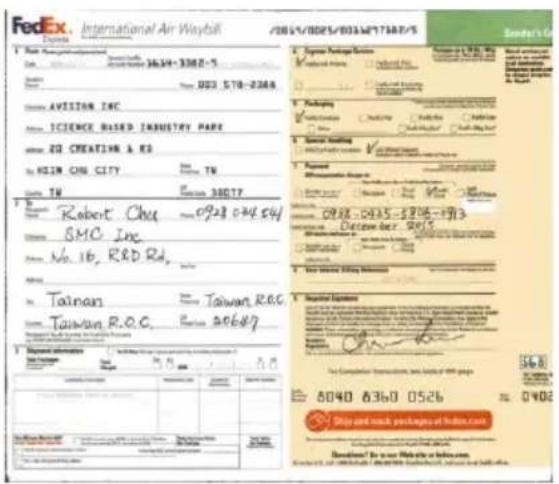

Original	AT 30 days after SIGHT (FIRST OF THE SAME TENOR AND DATE! Hsinchu Internatio THE SUM OF The sum of Auto / Supprimer le vert (mode normal)
Supprimer le rouge (mode normal)	Supprimer le vert (mode qualité : Seuil : 18)

Prévisualiser le résultat de suppression de la couleur :

Pour prévisualiser le résultat de la suppression de la couleur, veuillez suivre ces étapes :

1. Cliquez sur l'icône [Proprié tés du scanner]

le coin supérieur gauche, etCHOISSEZ [Tab] pour afficher les noms d'onglets.

1. Choisissez [Pré visualisation] pour afficher l'onglet Prévisualisation.
2. Cliquez sur l'onglet [Prévisualisation] pour afficher la page Prévisualisation.
3. Chargez votre document dans le scanner et cliquez sur le bouton [Pré visualisation] pour obtenir une image de prévisualisation.
4. Sur l'onglet [Image], cliquez sur le mode image [Gris] ou [Noir et blanc], puis selectionnez [Personnalisé] sur l'onglet [Couleur à supprimer]. Un bouton [Fenêtre de prévisualisation] s'affiche.
5. Cliquez sur le bouton [Fenêtre de prévisualisation] pour ouvrir la fenêtre [Prévisualisation] avec l'image prévisulisée.
6. Déplacez votre curseur au-dessus de l'image prévisualisée.您的y cureeur de souris se transforme maintainant en pipette.
7. Cliquez pour selectionner une couleur que vous souhaitez éliminer.
8. Cliquez et maintainez votre bouton de souris pour visualiser le résultat après avoir eliminé la couleur spécifique. Si le résultat est satisfaisant, cliquez sur [OK] pour fermer la fenêtre de prévisualisation.

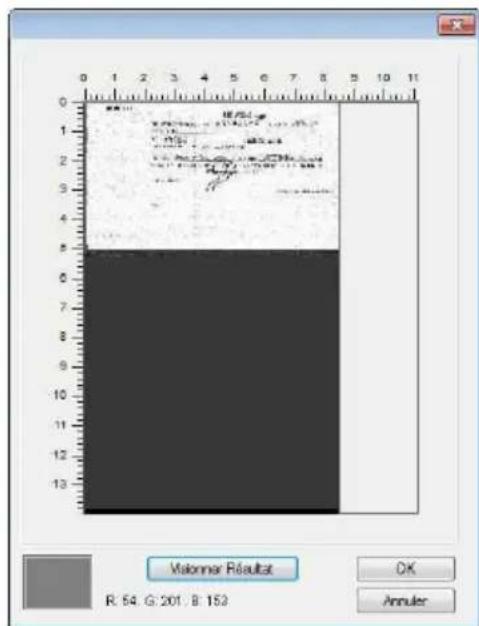

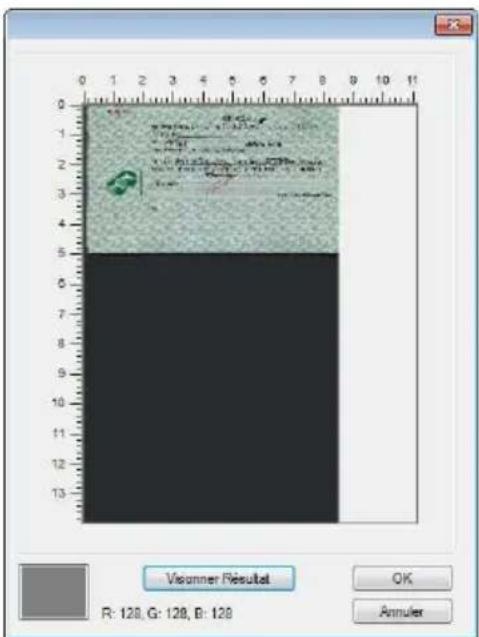

La fenêtre de prévisualisation

Le résultat de la suppression de la couleur

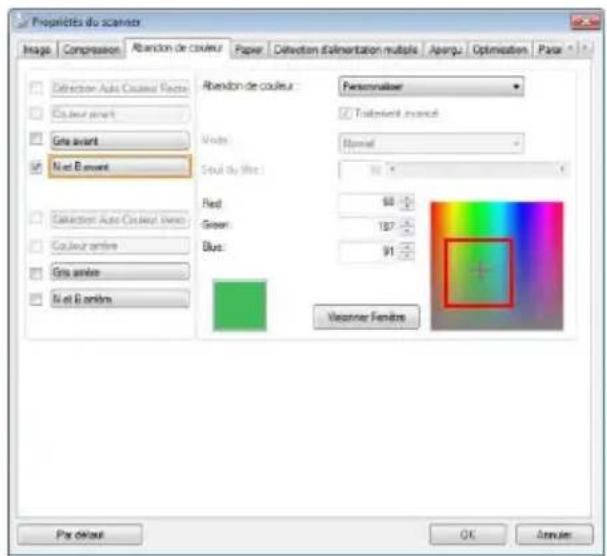

Pour selectionner une couleur sur la palette de couleurs,

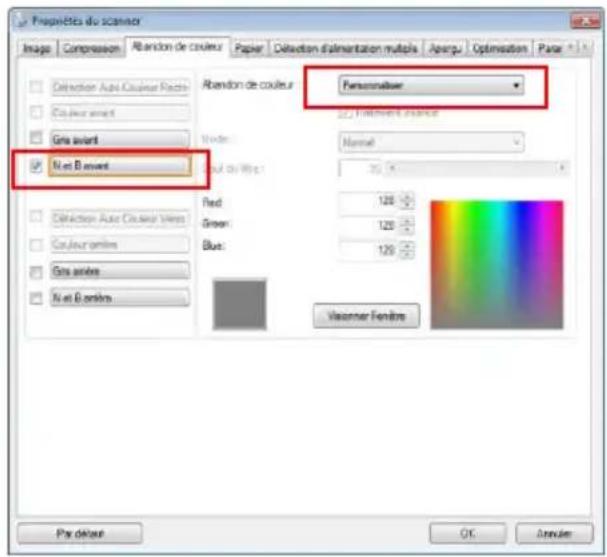

1. Cliquez sur l'onglet Color Dropout (Élimination de couleurs) dans la boîte de dialogue Scanner Properties (Propriétés du scanner).

1. Choisissez Gray (Gris) ou B&W (N&B) dans la boîte Image Selection (Selection d'image) et cliquez sur "Custom" (Personnaliser) dans le menu déroulant Color Dropout (Élimination de couleurs). La palette de couleurs apparait.

1. Déplacez votre curseur au-dessus de la palette. Le curseur se présente sous la forme d'une croix.

1. Cliquez pourCHOISIR une COUleur. Les valeurs RVB sont changées simultanement.

4.6 L'onglet Papier

L'onglet Papier vous permet de définir les valeurs associées à la sortie image (c.-à-d., Rognage automatique ou non, Zone de numérisation, Sur-numérisation, Détction d'alimentation multiple).

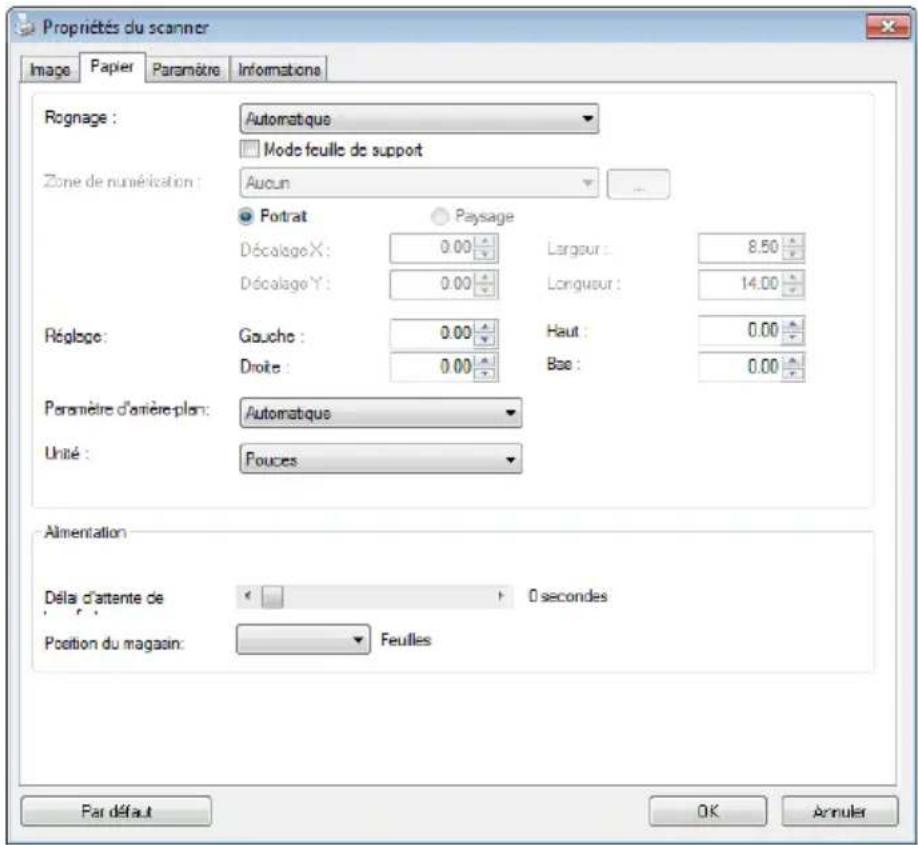

La boîte de dialogue de l'onglet Papier

4.6.1 Rognage

Le rognage vous permet de capturer une portion du document en cours de numérisation. Choix :

Automatique, Automatique (36^ ) , Fixé sur transport, Détection de fin de page (EOP), Multiple Automatique, Relatif au Document.

Options	Description
Automatique	Ajusté automatiquement la fenêtre de rognage d'après les différentes tailles de documents et aplanit automatiquement les documents déformés. Utilisez cette option pour les lots de documents de taille moyenne.
Automatique (36")	Ajusté automatiquement la fenêtre de rognage d'après la longueur de document jusqu'à 36" et aplanit automatiquement les images déformées. (La longueur maximale prise en charge dépend du modele de scanner). Remarque: La disponibilité de la fonction varie selon le type de scanner.
Fixé sur transport	Cette fonctionnalité vous permet de définir la surface ou la zone à numériser. Utilisez pour le traitement parlots de documents de même taille. Si vous sélectionnez cette option, vous pouvez utiliser les touches fléchées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérique. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Dé tvection de fin de page	Cette fonctionnalité vous permet de définir la surface ou la zone à numérique. Utiliser pour le traitement par lots de documents de même largeur mais de longueurs différentes. Si vous Sélectionnez cette option, vous pouvez utiliser les touches fléchéées pour définir les valeurs de décalage x et y, la largeur et la longueur pour redéfinir votre zone numérique. La fenêtre Afficher affichera le positionnement de l'image quand vous changez les valeurs.
Multiple automatique	Cette option vous permet d'installer des documents de différentes tailles tels que des photos, cartes d'identité, ou cartes de visite sur le plateau (si disponible) et vous permet de créé plusieurs images découvertes individuellement en un seul scan. Remarque: Pour créé correctement des images multiples, veuillez vous assuer qu'il y a au moins 12mm (0,5 pouces) d'espace entre chaque document.
Relatif au Document	Cette option vous permit de découvertes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitent que vous stockiez votre document complet en N&B et une partie du document en couleur pour économiqueiser de l'espace de stockage. C'est utile pour les documents où une photo, ou une signature apparait dans une zone consistante du document comme un article, etc.

Les options suivantes sont uniquement disponibles quand Fixé sur transport est sélectionné.

• Dé calage X — la distance de l'extrémité gauche du scanner à l'extrémité gauche du bord de la zone de numérisation.
• Dé calage Y — la position de l'extrémité supérieur du document à l'extrémité supérieur de la zone de numérisation.
  Largeur - la largeur de la zone de numérisation.
• Longueur — la longueur de la zone de numérisation.
• Centre : Calcule automatiquement le décalage x pour alimentation centrée selon la taille du document sélectionnée.

• rédéfinissez la position de la zone de rédération en cliquant sur la touche fléchée sur la tout en conservant la taille de numérisation. Oner le résultat à partir de la fenêtre Affichage.

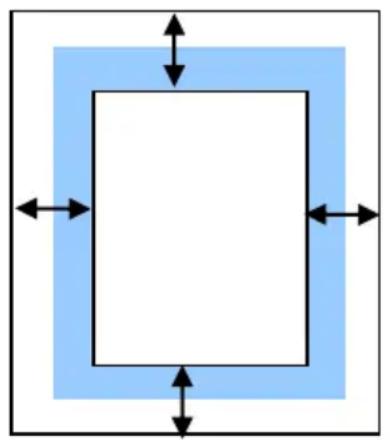

L'option d'ajustement est disponible lorsque Automatique est sélectionné.

Ajustement - ajoute une valeur de marge positive/négative, avant/après ou vers la gauche/droite de l'image. L'ajustement est utilisé lorsque le chargeur automatique de documents est utilisé. L'ajustement réduit la possibilité d'échéage dans les coins sur les images inclinées. Pour définir les valeurs de réglage, utilisez les touches Haut/Bas pour selectionner l'endroit où vous souhaitez appliquer les valeurs de réglage : Haut/Bas ou Gauche/Droite, puis selectionnez le montant de pouces/mm/pixels à appliquer. Sélectionnez une valeur dans la gamme de 1,00 ~ -1,00.

(Gamm): -1^ +1
:document original

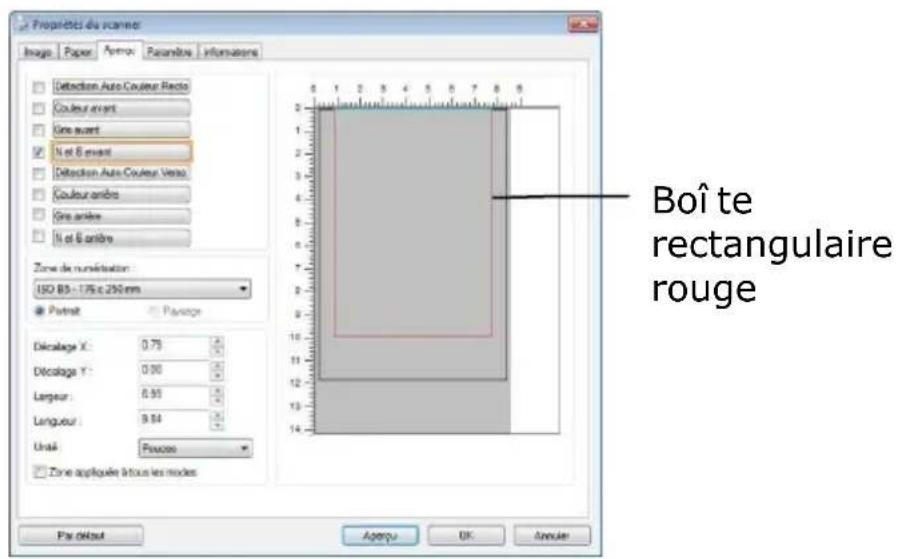

Relatif au Document: (utilisé pour les lots de documents de taille identique)

Cette option vous permet de développer différentes zones sur vos documents et de délivrer ces images en N&B, Gris, ou Couleur séparément. Par exemple, il y a des applications qui nécessitate que vous stockiez votre document complet en N&B et une partie du document en couleur pour économique de l'espace de stockage. C'est utile pour les documents où une photo, ou une signature apparait dans une zone consistante du document comme un article, etc.

La procédure suivanté décrit comment reproductive le document complet en N&B avec une portion du document (photo) en couleur.

1. Sur l'onglet Papier,CHOISSEZ "Relatif au Document" ou Fixe au Transport" a partir de I'option Decoupage.
2. Choisissez votre taille de scan à partir de l'option Zone de Scan. La taille de scan sélectionnée apparaitra dans une boîte rectangulaire rouge. C'est également la taille de scan de votre document complet. (Par exemple, ISO B5. Si vous n'avez pas choisi de zone de scan et laissé la selection sur Aucun, alors la zone par défaut sera celle maximale du scanner.)

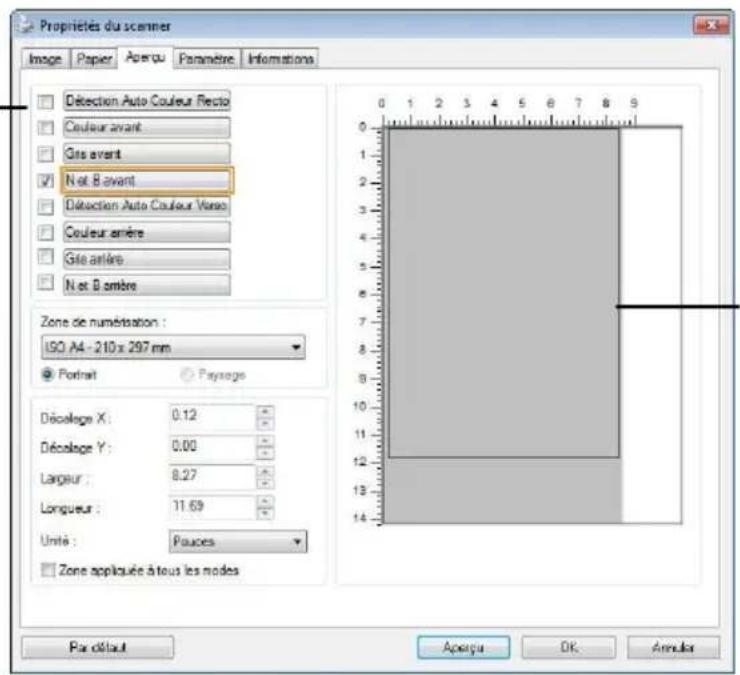

1. Cliquez sur l'onglet Aperçu pour afficher la fenêtre Aperçu. Une boîte rectangulaire noire apparait pour indiquer la taille de scan maximale que vous venez de sélectionner.

La Boîte de Sélection d'Image

Une boîte rectangulaire noire

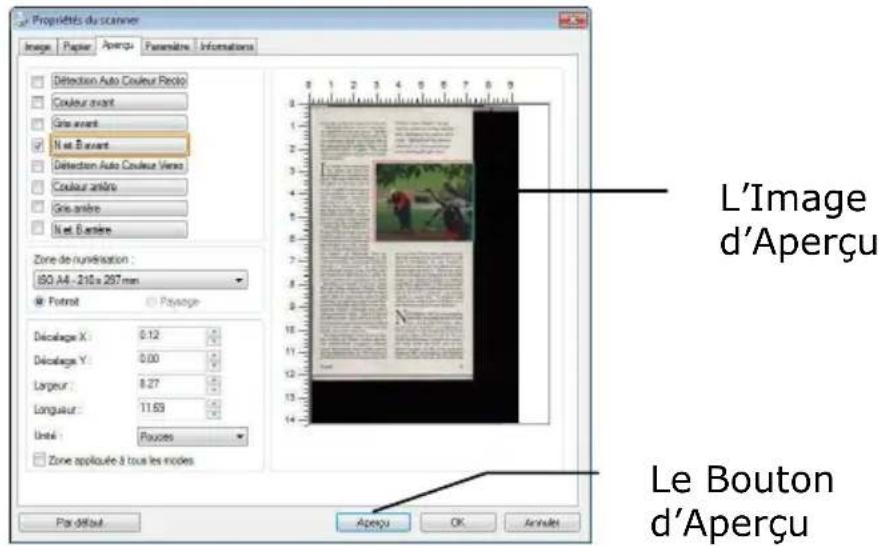

1. Cliquez le bouton Aperçu pour visualiser l'image entière en basse résolution pour découvert correctement votre zone de scan associée.

1. Sélectionnez le type d'image à partir de la boîte Sélection d'Image. L'image sélectionnée apparait en surbrillance. (Par exemple, Couleur Avant)
2. Placez votre curseur sur la fenêtre Aperçu et cliquez sur le bouton gauche de votre souris. Une croix apparaitra comme illustré. Créez votre taille de scan associée en diagonale en faisant glisser le bouton gauche de la souris de façon à obtenir la taille voulue. La zone sélectionnée apparaitra dans une boîte rouge comme illustré.

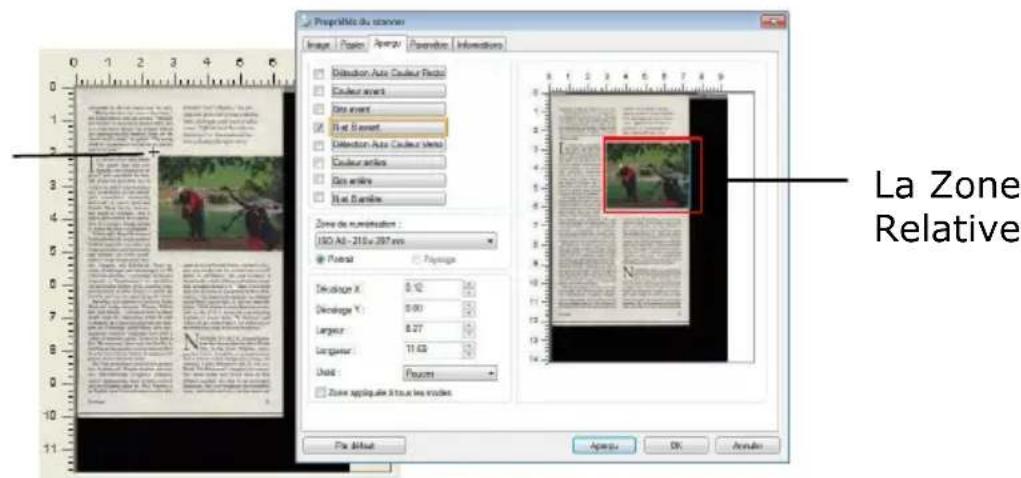

Croix

1. Vérifiez l'image en N&B à partir de la boîte Sélection d'Image pour scanner le document complet.
2. Cliquez sur le bouton Scan pour démarrer le scan du document en deux types et tailles d'image. (Voir le résultat ci-dessous.)

Le document entier en N&B

La zone associée en couleur

4.6.2 Autre Sélection de Papier

Mode feuille de support :

Cochez cette option pour Rogner automatiquement la fenêtre de numérisation en fonction de la taille de votre document lors de la numérisation de documents non standard (documents fragiles, de taille irrégulière) avec une feuille de support (optionnelle).

Charger des documents avec une feuille de support

Une feuille de support est une feuille plastique spécialément utilisée pour charger des documents non standard dans le scanner. Cela vous permet de numériser des documents ne pouvant pas l'être de façon habituelle. Les documents plus grands que A4, comme A3 et B4 peuvent être numériés en les pliant en deux, en les insérant dans la feuille de support et en les numériqueant en mode recto-verse. Vous pouvez aussi numériqueser des documents pouvant être endommages facilement, comme des photographies ou des documents de taille irrégulière difficiles à charger directement, comme des coupures.

Pour numé riser un document avec une feuille de support,

Pour les documents plus grands que le format A4/lettre, comme A3

a. Pliez la feuille à numériser en deux.
b. Pliez la feuille fermement et aplanissez les pris. Sinon, la feuille pourrait être déformée lors de la numérisation.

1. Ouvrez la feuille de support et placez le document à l'inté rieur.

Alignez le dessus du document avec le dessus de la feuille de support (la zone imprimée).

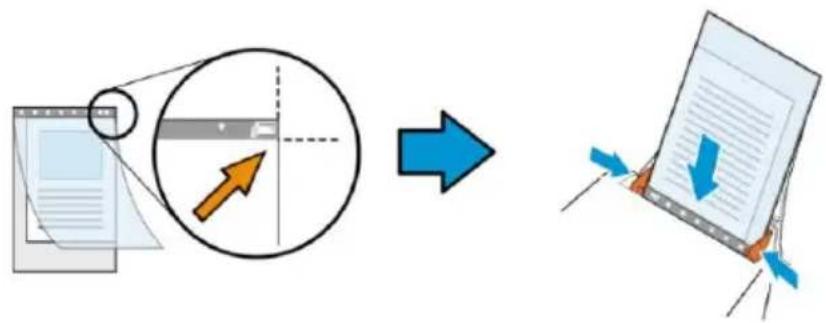

Pour les documents plus grands que le format A4/lettre, comme A3

Alignez le dessus du document avec le dessus de la feuille de support (la section imprimée) et la portion piée sur le bord droit de la feuille de support pour que le document se place dans la feuille de support dans le coin supérieur.

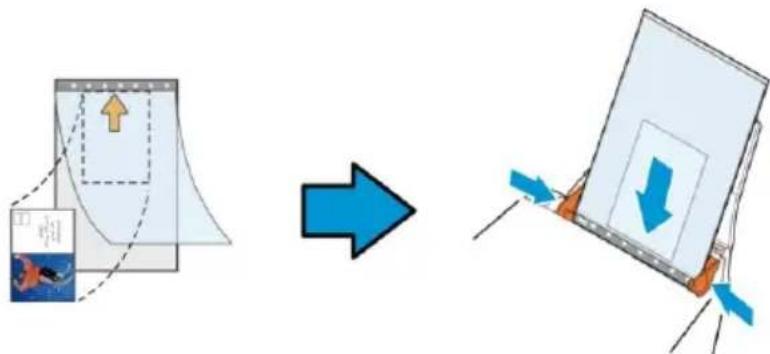

Pour les documents non standard

Centrez votre document dans la feuille de support.

1. Chargez la feuille de support avec la section grise (imprimée) tournée vers le bas.
2. Ajustez les guides papier à la largeur de la feuille de support.
   Ajustez les guides papier de sorte à ce qu'il n'y ait pas d'espace entre les guides et la feuille de support. De l'espace entre les guides et la feuille de support peut nuire à l'alignement de la feuille de support lors de la numérisation, et déformer l'image numérique.
3. Lancez la numérisation.

Remarque :

• L'option [Carrier Sheet (feuille de support)] est disponible uniquement pour les modèles prénant en charge la feuille de support.
• Certaines fonctions sont désactivées si vous cochez [Carrier Sheet (feuille de support)].
• Cette option peut ne pas fonctionner pour certaines applications.

Zone de numé risation

Choisissez la taille de papier désirée dans la liste déroulante. Ou vous pouvez selectionner une taille de papier personnalisée en cliquant sur la boîte Zone de numé risation et en cliquant ensuite sur Ajouter pour inclure dans le choix.

Choix :

None

US Letter- 8.5"x 11"

US Legal - 8.5"x 14"

ISO A4 - 21 x 29.7 cm

ISO A5 - 14.8 x 21 cm

ISO A6 - 10.5 x 14.8cm

ISO A7 - 7.4 x 10/5 cm

ISO B5 - 17.6 x 25 cm

ISO B6 - 12.5 x 17.6 cm

ISO B7 - 8.8 x 12.5 cm

JIS B5 - 18.2 x 25.7 cm

JIS B6 - 12.8 x 18.2 cm

JIS B7 - 9.1 x 12.8 cm

Scanner Maximum

Long Page (<118")

Long Page (<118"):

Lorsque vous avez besoin de scanner des documents dont la longueur depasse la longueur max. du scanner, veuillez désir Long Page. Remarque : si Long Page est selectionné, la fonction Multi-Feed Detection ne sera pas disponible. (*Les options varient en fonction du type de scanner.)

Lorsque vous sélectionnez Long Page (<118"), Veillez à désigner la taille de votre document dans les champs Length (Longueur) et Width (Largeur).

Conseils lors de la numé risation de documents à longues pages :

1. Sortez l'extension du bac à papier de l'ADF.
2. Laissez assez de place autour du bac de sortie pour empêcher le papier éjecté de tomber du bac de sortie.
3. Pour assurer les performances, définisse la résolution sur 300 ppp ou moins lors de la numérisation de documents à longue page en mode couleur et sur 600 ppp lors de la numérisation de documents à longue page en mode noir et blanc.
4. En fonction de l'environnement système, de l'application et la taille de papier spécifiée, la mémoire peut être insuffisante pour effectuer une numérisation longue page.

Sur-numé risation

Sur-numérisation vous permet d'ajouter une marge spécifique au sommet et à la base ou à droite et à gauche (Les options varient selon le type du scanner) du bord de l'image. Cela est utilisé pour réduire le risque de rognage des coins sur les images inclinées et souvent appliqué à un traitement parlots d'un document incliné à numériser dans le bac d'alimentation de documents automatique. Sélectionnez une valeur entre 0 et +5 mm. Remarquez que le résultat de la sur-numérisation ne s'affichera pas dans la fenêtre Affichage et que la disponibilité de la fonction varie selon le type de scanner.

Pré -alimentation

Choix: Activer/désactiver. Si l'option Activer est sélectionnée, vous pouvez définir la période après laquelle le scanner lance la pré-alimentation du papier une fois que vos documents aient été charges dans le dispositif d'alimentation. La valeur par défaut est Désactiver. Note: La disponibilité de cette option varie selon le modele de scanner.

Dé lai de transport

Définissez l'intervalle pendant lequel le scanner attend puis reprend automatiquement le balayage après l'exécution du premier travail de balayage. Si vous devez scanner plusieurs documents distincts au même réglage de balayage, cette fonction est particulièrement utile. La valeur par défaut est 0. La plage des valeurs est entre 0 et 30 secondes.

Remarque:

1 Dans l'intervalle imparti, si vous chargez votre document dans le dispositif d'alimentation, le scanner lance automatiquement le balayage.

2 Si vous scanner dispose d'une option à plat et que vous placiez votre papier dessus, vous doivent acceder le délié imparti, cliquer sur le bouton Scanner de l'interface utilisateur TWAIN pour lancer le balayage.

Position du magasin :

Sécífiez le nombre de feuilles chargées dans le magasin papier afin de réduire le temps de levée du magasin. Choix : 50, 125, 250, 375, 500 feuilles (par dé faut).

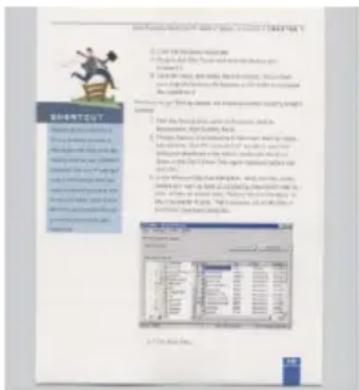

Ré glagedu fond

Cette option vous permet de configurer votre arrêtre-plan de numérisation. Choix : Fond blanc, Fond noir.

Remarque : Pour un scanner feuille à feuille avec un chargeur automatique de documents, cette option n'est actuellément disponible que dans le mode "Rognage auto". Pour un scanner à plat, cette option est disponible soit dans le mode "Rognage auto" soit dans le mode "Fixe pour transport".

Pour plus de détails sur lechioix du mode "Rognage auto" ou "Fixe pour transport", veuillez vous reférer à la section 4.5.1, Rognage.

Fond blanc

Fond noir

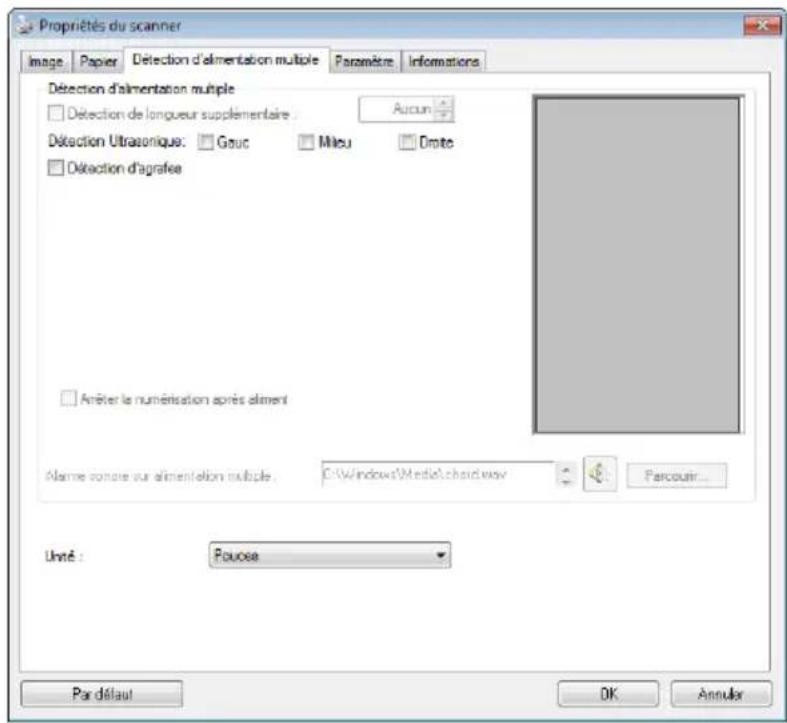

4.7 Détection d'alimentation multiple

Détection d'alimentation multiple vous permet de détecter les documents superposés qui passent par le bac d'alimentation de documents automatique. L'alimentation multiple est habituellement provoquée par des documents agrafés, de l'adhésif sur des documents, ou des documents chargesé electrostatiquement. Remarque : La disponibilité de la fonction varie selon le type de scanner.

Détection de longueur supplé mentaire

Détection de longueur supplémentaire vous permet de définir la longueur du document multi-alimenté. Cette valeur indique la longueur supplémentaire dépassant votre zone de numérisation. La fenêtre Affichage affichera la taille du document lorsque vous changez la valeur. Une valeur de 0 indique pas de détction de longueur supplémentaire. La Détction de longueur supplémentaire est utilisé au moins lorsque vous numérique des documents de même taille dans le bac d'alimentation de documents automatique.

Détection Ultra Sonique

La détction Ultra Sonique vous permet de configurer le chevauchement de documents par la détction de l'épaisseur du papier entre les documents.

Spécifiez la zone d'un document dans laquelle vous souhaitez activer la détction de pages multiples grâce aux capteurs à ultrasons.

Gauge

Milieu

Droite

- Arrêt ter la numé risation après une alimentation multiple

• Si cette option n'est pas selectionnée, le scanner continue à numériser le document entier bien qu'une alimentation multiple soit détectée. Une fois que le document entier a été numérique, une boîte de dialogue d'alimentation multiple apparait pour indiquer le numéro de la page pour laquelle une alimentation multiple a été détectée et qui doit être numérique à nouveau.
• En cas de seLECTION, les options suivantes sont affichées.

Arrer: En cas de selection, le scanner arrête la numérisation après avoir détesté une alimentation multiple. Aucune autre boîte de dialogue n'est affichée.

Demander : En cas de sélection, l'image de la page qui a été détectée comme alimentation multiple est affichée et trois options sont proposées.

→ Continuer la numé risation :	Si l'image de la page à alimentation multiple est acceptable, sélectionnez [Continuer la numé risation] pour continuer la numérisation des pages restantes.
→ Continuer la numé risation (Abandonner l'image) :	Si l'image de la page à alimentation multiple n'est pas acceptable, sélectionnez [Continuer la numé risation (Abandonner l'image)] pour numériser les pages restantes,@cependant la page à alimentation multiple sera ignorée et vous dévrez numériser à nouveau la page.
→ Arrêt ter la numé risation :	Le scanner arrêté les numérisations. Enlevez les pages restantes dans le scanner. Enlevez les agrafes ou les rubans adhésifs sur votre document. Ou éventez votre document et numérique à nouveau les pages restantes.

- Alarme sonore en cas de chargement multiple

Si un fichier wav. est ajouté, le scanner émettra une alarme sonore si un chargement multiple est détecté sans afficher de message d'advertissement.

Comment ajouter une alarme sonore:

1. Cliquez sur le bouton Parcourir sur le cote croit de l'icone du haut-parleur. La boîte de dialogue Ouvrir apparait:
2. Choisissez votre fichier wave.
3. Cliquez sur le bouton Ouvrir. Le fichier wave est ajoute.

Unités

Définit le système de mesure principal. Pouces, millimè tres, et Pixels sont disponibles.

Détection d'agrafes

La fonction Détéction d'agrafes interrupt automatiquement le processus de numérisation lorsqu'une agrafe non enlevée est détectée. Si elles ne sont pas détectées, les agrafes peuvent cause des erreurs qui compromèttent le document, entraînant des bourrages ou endommagent l'appareil.

4.8 L'onglet Aperçu

L'onglet Aperçu vous permet de visualiser (un scan faislerésolution) votre image avant le scan final. Cette visualisationde l'imagyoupermét d'allouer la zone de scan.Vous pouvezchoisir voserezone de scan enutilisant le menu déroulant "Zonede Scan" ou en plaçant votre curseur sur la fenetre d'affichageet enle faisant glisserdiagonalementsur la fenetre d'affichage.Un rectangle rouge indiquera alors la zone sélectionnée.

Remarque: Si vousCHOISSEZ "Découpage Automatique" sur l'onglet "Papier", la sélection d'une zone de scan sur l'onglet Aperçu n'est pas autorisée.

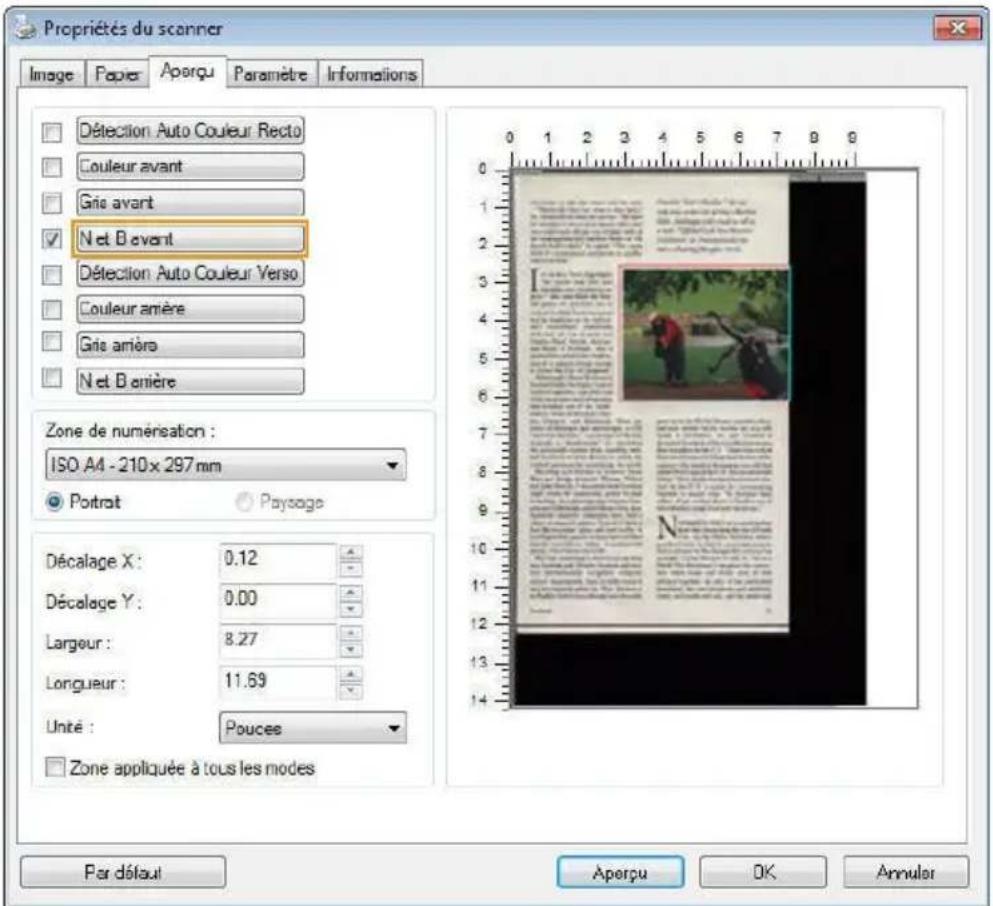

L'onglet Aperçu

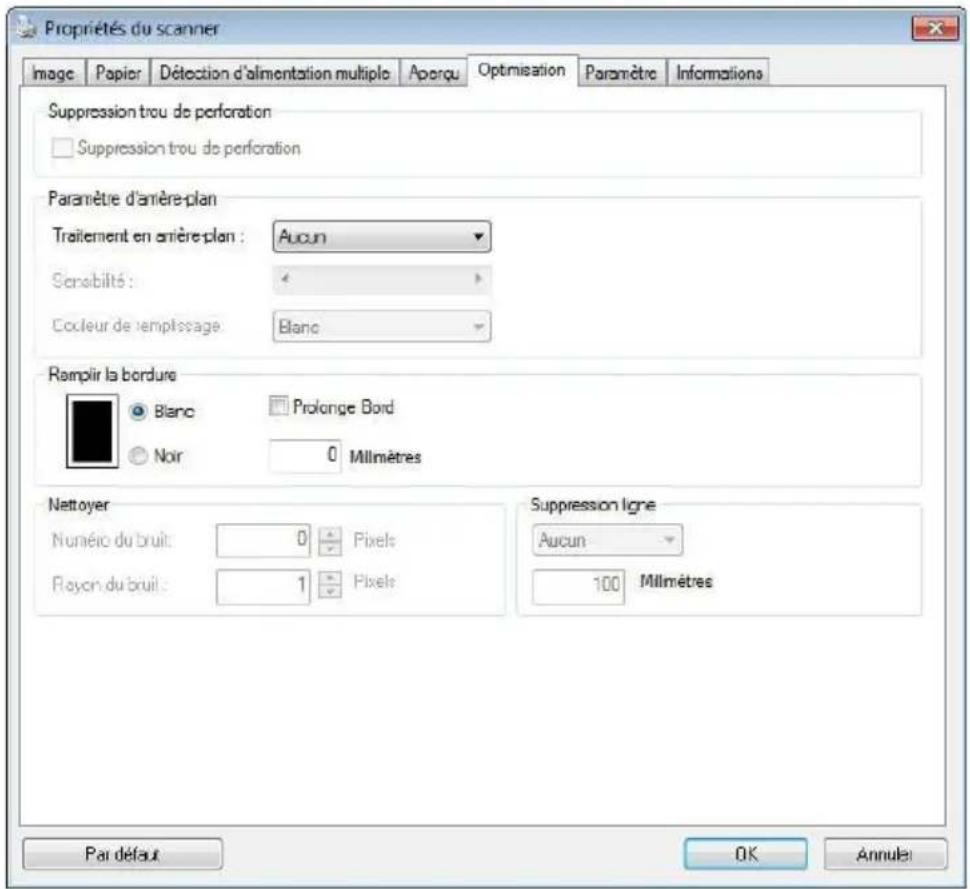

4.9 L'onglet Optimisation

L'onglet Optimisation vous permet de définir des paramétres de traitement d'image supplémentaires.

La boîte de dialogue de l'onglet Options

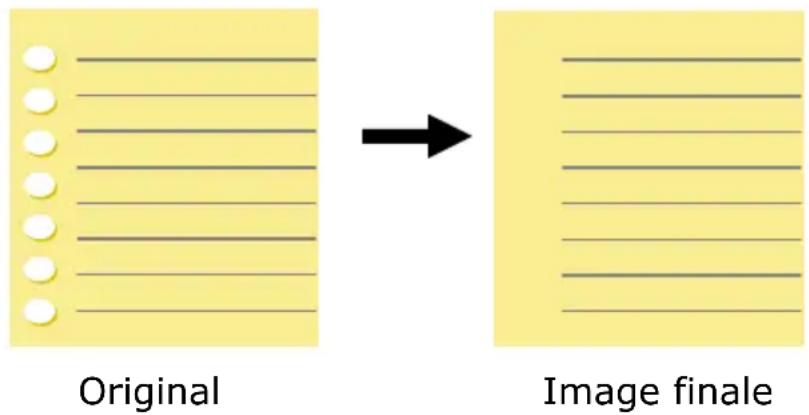

Suppression des orifices de perforation

Vous pouvez éliminer les orifices de perforation de l'image finale si vous numériquez un document représentant ce type de perforations. Veuillez notes que la disponibilité de cette fonction varie en fonction du modele de votre scanner.

Les orifices de perforation ne peuvent pasêtre supprimési :

• La résolution sélectionnée est inférieure à 150dpi
• L'orifice de perforation se situe trèsprés du corps du document
• Les orifices de perforation ne sont pas alignés avec le bord du document
• La suppression des orifices de perforation est disponible lorsque la fonction «Auto Crop (Rognage auto)» est activée. Si l'option «Fixed to Transport (Fixe pour transport)», «EOP (End of Page) Detection (Détction EOP (fin de page))», «Automatic Multiple (Multiple auto)» ou «Relative to Documents (Relatif aux documents)» est sélectionnée sous la fonction de Rognage de l'onglet Paper Papier, l'option Suppression des orifices de perforation sera désactivée.

Suppression de l'ombre

Lorsque «A plat» est sélectionné dans l'options
«Source de numé risation» de l'onglet «Image», l'options

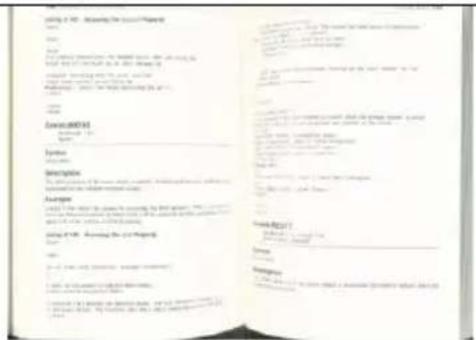

«Suppression de l'ombre» est activée. Cliquez pour supprimer l'ombre sur le dos du livre lors de la numérisation du livre.

Avant

Après

Traitement en arrêt re-plan : L'option [Traitement en arrêt re-plan] vous permet d'adoucir la couleur de fond ou de la supprimer pour rendre l'image plus claire. Cette option est particulièrement utile pour les documents avec des formulaires en couleur, comme les factures.

Options: Aucun (par dé faut), Aadoucir, Supprimer

• Aucun -aucun traitement de l'arrière-plan ne sera effectué (par défaut).
• Adoucir - produit des images avec une couleur de fond plus uniforme. Cette option améliore la qualité de l'image.
• Supprimer - identifie la couleur de fond et la supprime.

Sensibilité : Options : 0, 1, 2, 3, 4. Par dé faut : 0

• Plus la valeur est élevé, plus la couleur de fond sera conservée.

Mode: Auto, Moiré

Si [Adoucir] est sélectionné pour l'option [Traitement de l'arrière re-plan], alors les可以选择 pour l'option [Mode] comprendnent Auto et Moiré.

• Auto - utilise le mode préprogramme en usine pourtraiter l'adoucissement de l'arrière-plan.
  Moiré - supprime les motifs de moiré qui apparaissent sur le fond de l'image lors de l'impression de matériel imprimé.

Si [Supprimer] est sélectionné pour l'option [Traitement de l'arrière re-plan], alors l'option [Mode] sera remplaçée par [Couleur de replissage]. Options : Blanc, Auto.

• Blanc - identifie la couleur de fond et la remplace avec du blanc.
• Auto - identifie la couleur de fond et la remplace avec la couleur de la plus grande zone de l'arrête-plan.

Remarque : La couleur de fond des petites zones ne sera pas traitée ou supprimée.

Traitement en arrêt re-plan: Aucun

Traitement en arrêt re-plan: Adoucir

Traitement en arrêt re-plan: Supprimer
Couleur de replissage: Blanc

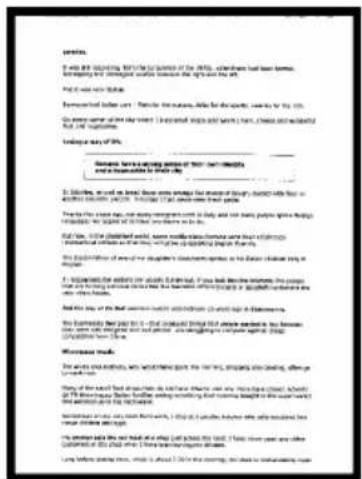

Remplissage de bordure

Cochez Blanc ou Noir si vous désirez ajouter une cordure blanche ou noire sur le bord de l'image numérique. Entrez la valeur de 0 à 5 mm. La valeur par défaut est 0.

Original

Remplissagedbordure:5mm (Noir)

Effacer les taches

Occasionnellement des petits points ou taches peuvent apparaitre en arrêtre-plan de l'image scannée. La suppression des taches indésirables offre une image plus nette pour le traitement de l'OCR (Reconnaissance optique de caractère, ou Optical Character Recognition en angeis), et aide également à compresser la taille du fichier.

Définissez les taches (également appelées bruit d'image) que vous souhaitezPTRirer en specifiant le nombre (taille) et le radius (plage). L'unité de mesure est le pixel. Plus le nombre est élevé, plus le nombre de taches effacées sera important.

Avant l'enlèvement des taches (nombre: 0, radius:1)

Après l'enlèvement des taches (nombre: 22, radius:10)

Remarque:

• Cette fonction est actuellément disponible seulement pour les images en noir et blanc.
• Pour scanner à la vitesse théorique, il est recommendé de définir le radius de bruit jusqu'à 10 pixels.

Suppression de lignes : Lorsque le mode d'image Noir et blanc est sélectionné, l'option «Suppression de lignes» est activée. Suppression de lignes efface les lignes sur l'image puis reconstruit les caractères afin que la précision de l'OCR (Reconnaisance optique de caractères) puisse être améliorée.

Choix : Aucun, Forme, Horizontal, Vertical

Aucun - le mode par défaut qui ne supprime aucune ligne.

Forme - selectionnez « Forme » pour supprimer toutes les formes dans le document.

Horizontal - Sélectionnez « Horizontal » puis saisissez la longueur de la ligne horizontale pour supprimer uniquement la ligne horizontale dépassant de votre longueur spécifique. Plage de longueur : 10 mm ~ illimité

Vertical - Sélectionnez « Vertical » puis saississez la longueur de la ligne verticale pour supprimer uniquement la ligne verticale dépassant de votre longueur spécifique. Plage de longueur : 10 mm ~ illimité

Supprimer ligne horizontalite

(au-delà de 30 mm)

Supprimer ligne verticale (au-delà de 70 mm)

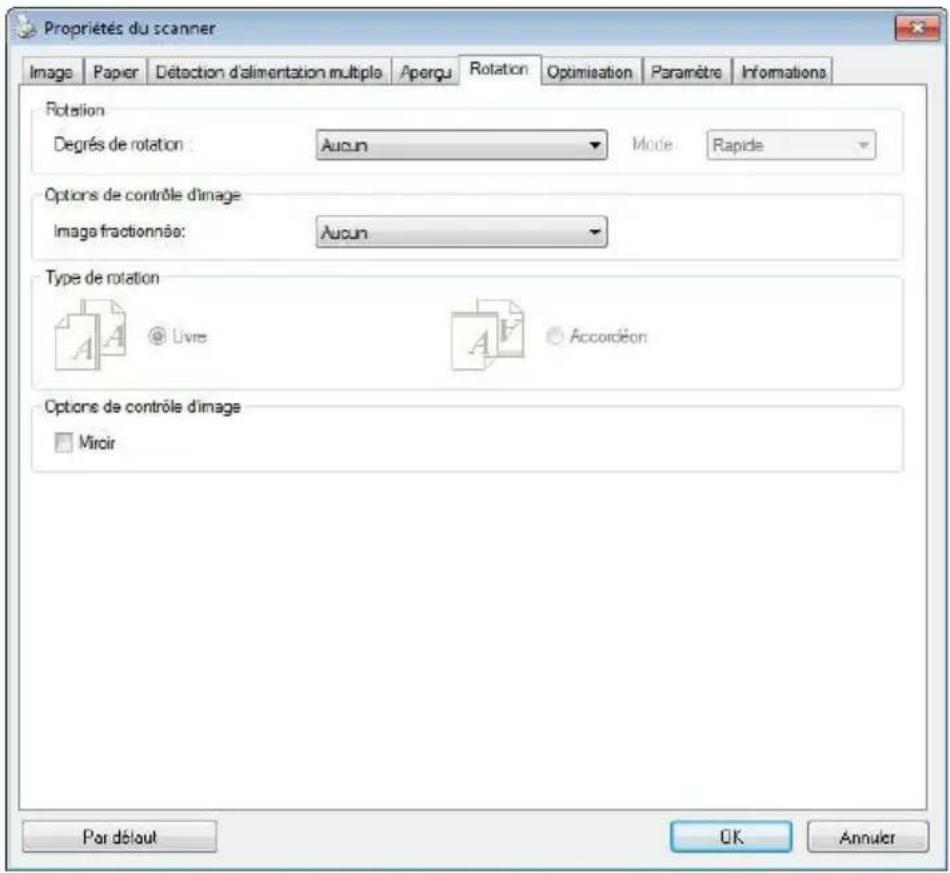

4.10 L'onglet Rotation

L'onglet Rotation vous permet de définir les options de rotation suivantes :

Pivoter I'image

Choisissez l'angle de rotation dans la liste déroulante si vous désirez pivoter l'image numérique.

Choix : Aucun, 90^ CW(sens des aiguilles d'une montre), 90^ CCW(sens inverse des aiguilles d'une montre), 180^ , Basé auto sur contenu.

123

N

Original

Pivoter 90^

εZI

Pivoter 90^ CCW

Pivoter 180^

Base auto sur contenu : Lorsque Base auto sur contenu a ete selectionne, les images peuvent etre tournees dans le sens approprié en fonction du contenu.

Automatique en fonction du contenu : Lorsque « Automatique en fonction du contenu» est selectionné, ses modes seront actifs pour vous permettre de selectionner plus d'options.

Mode: Rapide, Texte intégral, Complexité

Rapide - le mode par défaut pour vous permettre de faire pivoter des images à la vitesse la plus rapide.

Texte inté grat - le mode optimisé pour les documents avec une orientation de texte mixte.

Complexité - le mode optimisé, mais à la vitesse la plus lente par rapport aux modes Rapide/Texte intégré pour les documents avec des images ou une orientation de texte complexes.

Document avec plusieurs orientations de texte

Document avec
arriere-plan sometime ou
complexe

Sé paratio n d'image

En séparant une image, deux images séparees sont créées horizontally ou verticallement. Cela peut être utile pour les documents contenant deux pages par image lorsque vous souhaitez les sauvégarder en tant que deux images séparees (une page pour chaque image).

Choix : Aucune, Horizontale, Verticale. La valeur par défaut est Aucune.

Horizontale : Divise une image pour obtenir une moitié supérieure et une moitié inférieure.

Verticale : Divise une image pour obtenir une moitié droite et une moitié gauche.

Sé paration horizontalite

Sé paration verticalie

Rotation du cô té tourné

Cette option vous permet de sélectionner l'orientation des documents imprimés sur les deux côts en cours d'alimentation et si "accordéon" est sélectionné, l'image du verso sera pivotée de 180 degrès.

Ceci s'applique aux documents
imprimés sur les deux côtes
visualisés en portrait (hauteur plus grande que la largeur) mais qui sont celuiquefois alimentés dans le scanner en paysage (largeur plus grande que la hauteur) ou vice versa. Dans ce cas, l'image du revers doit être pivotée encore de 180 degrés.

Choix:Livre,accordé on.

Si "Livre" est selectionné, l'image du revers ne sera pas pivotée.

L'illustration suivant montre l'orientation du document qui doit être affché en portrait mais qui est alimenté dans le scanner en paysage

Options de contrôle le d'image

Cochez la boîte Miroir si vous voulez inverser le côté droit et.gauche de votre image.

Original

Effet Miroir

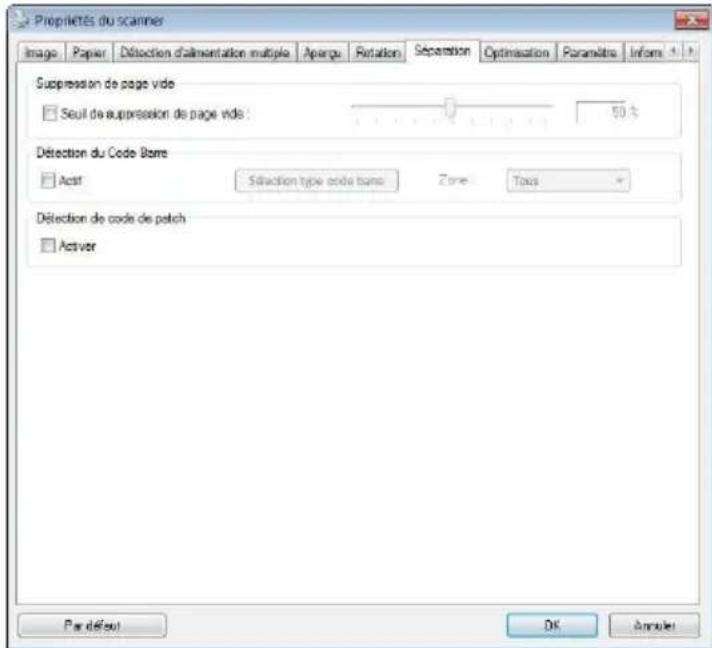

4.11 L'onglet Séparation

L'onglet Separation (Séparation) vous permet d'activer le moteur de détction pour détecter la page blanche, le code-barres et le code de patch, puis de notification l'application logicielle qui prend en charge la séparation des documents afin qu'elle sépare vos documents de plusieurs pages. Options : Suppression de page blanche, détction de code-barres, détction de code de patch.

Suppression page blanche

Choix : Aucune, Seuil de suppression page blanche, Taille image.

Aucune - Ne supprime pas les pages planches.

Seuil - Déplacez le curseur de gauche à droite pour définir votre seuil pour les pages blanches.

Taille image - Plage : 1~ 10000 Ko. Indiquez la taille d'image que vous souhaitez pour détecter la page en tant que page blanche. Par exemple, enCHOIsissant 3 Ko, toute page de moins de 3 Ko est reconnue comme page blanche.

Barcode Detection (Détection de code-barres)

Cochez [Enable (Activer)] pour détector le code-barres et notification l'application logicielle du traitement avancé. Veuillez notes que l'ensemble du document est vérifié et qu'aucune zone de détction spécifique ne doit être indiquée.

Lorsque le code-barres a ete detecte avec succes, un fichier [avbarcode.ini] est creé et stocké sous le chemin suivant : Windows XP : C:\Documents and Settings\All UsersApplication Data%PRODUCTNAME%

Windows Vista, Windows 7, Windows 8, Windows 10: C:\ProgramData\%PRODUCTNAME\% (C: vous disque système)

Cliquez sur le bouton [Sé lectionner les types de codes barres] pour selectionner les types de codes barres que vous souhaitez détecter.

Types de codes-barres : Les types de codes-barres suivants peuvent etre detectés.

Codes-barres à deux dimensions

• Aztec
• DataMatrix
• PDF417
• QR Code

Codes-barres à une dimension :

• Résolution recommandée: 200~600 dpi pour les codes-barres ordinaires, 300~600 dpi pour les codes QR
• Les codes-barres obliques peuvent ne pas etre reconnus correctement.
• Le fait d'utiliser la même feuille à plusieurs reprises peut diminuer la précision de la reconnaissance à cause de la saleté accumulée sur les feuilles. Si la feuille n'est pas correctement reconnaue ou est tachée, remplacez-la par une nouvelle feuille.

Zone de codes-barres :

Spécifiez la zone de codes-barres à détecter.

Selectionnez «Tout» pour vérifier l'ensemble du document et détector les codes-barres. Ou vous pouvez accélérer le processus en spécifique une zone de détction vu que seule la zone spécifique est détectée.

Les CHOIX sont : Tout, Haut, Bas, Gauche, Droite, Bas à droite, Bas à gauche, Haut à droite, Haut à gauche

Choisissez la zone de codes-barres sur une page :

Tout	Haut	Bas	Gauche	Droite
Bas à droite	Bas à gauche	Haut à droite	Haut à gauche

Patch code Detection (Détection de code de patch) :

Cochez [Enable (Activer)] pour détecter le code de patch et notifies l'application logicielle du traitement avancé.

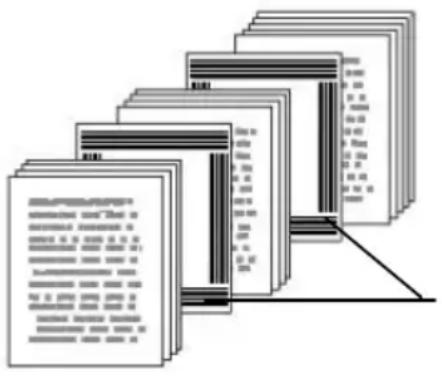

Un code de patch est un motif de barres noires et d'espaces paralleilles et alternés (c'est à dire un code-barres) qui est imprimé sur un document. Une feuille de code de patch sert le plus souvent comme séparateur de documents dans une pile de documents.

Vous pouvez trouver différentes tailles de codes de patch (PDF) en choisisant

menu [Start (Dé marrer)]> [All Programs (Tous les programmes)]> [Avision Scanner Series]> [Patch code (Code de patch)] sans l'ordre.

Il suffit d'imprimer le fichier PDF pour produit la feuille de code de patch. Insérez les feuilles de codes de patch à chaque fois que vous VOULEZ que le fichier soit séparé.

Feuille de code de patch

Remarques pour imprimer les codes de patch :

Utilisez du papier vierge blanc.
- Réglez la mise à l'échelle sur 100% . La feuille n'est pas correctement reconnaue lors de l'impression avec une taille plus petite que l'original.
- N'utilisez pas le mode d'économie du toner. La feuille n'est pas correctement reconnaue lorsque l'impression est trop claire.
N'utilisez pas de papier fin, afin d'éviter de traverser.
- Lorsque vous copiez une feuille de code de patch que vous avez imprimée, assurez-vous de la copier avec la même taille et la même luminosité que la copie originale.
- Le fait d'utiliser la même feuille à plusieurs reprises peut diminuer la précision de la reconnaissance à cause de la saleté accumulée sur les feuilles. Si la feuille n'est pas correctement reconnaue ou est tachée, remplacez-la par une nouvelle feuille.

4.12 L'onglet Paramètre

L'onglet Paramètre vous permet de configurer les paramétres suivants :

La boîte de dialogue de l'onglet Paramètre

Commande Energy Saving (é conomie d'énergie)	Cochez la case Enable Energy Saver (activer l'économiseur d'énergie) et déplacez le glisseur pour régler la durée avant activation de l'économiseur d'énergie après votre dernière action. La plage de réglage va de 1 à 240 minutes. La valeur par défaut est réglée sur 15 minutes.
Activation Power Off (mise en veille)	Cochez la case Power Off (mise en veille) et déplacez le glisseur pour régler la durée avant l'arrêt automatique du scanner après votre dernière action. La plage de réglage va de 1 à 480 minutes. La valeur par défaut est réglée sur 240 minutes (4 heures). Veuillez notes que la valeur du réglage 'Mise en veille' doit être supérieure ou égale à celle du réglage 'Economiseur d'énergie'.
Cache	Mode : Aucun, Numé ro de page, Taille mémoire. Cette option permet d'affector une taille de mémoire particulière depuis la RAM disponible pourtraits les données d'image. En indiquant une mémoire de petite taille, vous pouvez libérer plus de mémoire pour l'exécution d'autres applications. En indiquant une mémoire de grande taille, vous pouvez disposier de plus de mémoire pourtraiter les données d'image plus particulièrement lorsque vous avez beaucoup de documents à scanner. Vous pouvez également indiquer la taille de votre mémoire par numéro de page. A titre d'information, le balayage d'un document en couleur A4 à 300 dpi consomme environ 24Mo. Compte d'image Si le mode cache sélectionné est configuré sur « aucun », l'option compte d'image vous permet d'assigner le nombre de pages à scanner. Par exemple, si vous souhaitez scanner les deux premières pages, déplacez simplement le curseur de page sur 2, et le scan s'arrêtea quand le balayage des deux premières pages est terminé.
Afficher la progression de la numé risation	Cochez et la progression de la numérisation s'affichera pendant la numérisation.
Afficher un message d'advertissement	Cochez pour afficher les messages d'avertissement tels que "Le compteur de tampon ADF dépasse 50.000 numérisations (le nombre varie selon le type de scanner). Remplacez le tampon ADF et réinitialisez le compteur du tampon."
Enregistrer les paramètres après s la fermeture	Cochez pour enregistrrer les paramètres de propriétés de votre scanner après avoir quitté la boîte de dialogue. La prochaine fois que vous ouvrière la boîte de dialogue Propriétés du scanner, les paramètres précédemment enregistrrés s'afficheront.

4.13 L'onglet Dispositif d'impression

L'onglet Dispositif d'impression permet d'imprimer des caractères alphanumerices, la date, l'heure, le nombre des documnts traite et des messages personalisés sur votre image scanned si le dispositif d'impression numérique est sélectionné ou au dos du document si le dispositif d'impression externe est sélectionné.

Choix: Dispositif d'impression externe, Dispositif d'impression numé rique. Si vous avez installé un dispositif d'impression externe,CHOISSEZ L'option Dispositif d'impression externe. Si aucun dispositif d'impression n'est installé, CHOISSEZ UN DISPOSITIF D'imPRESSION NUMÉRIQUE. Remarque: un dispositif d'impression externe confère une capacité d'impression vertical et arrêtè alors que le dispositif d'impression numérique confère une capacité d'impression horizontal et frontale.

Table des matiè res

Tout imprimer	Cochez Print All (Tout imprimer) pour imprimer automatiquement le texte de toutes les pages de vos documents. Décochez Print All (Tout imprimer) pour imprimer uniquement le texte de la première page de vos documents.
Personnaliser	Saisissez le texte personnalisé à inclure dans votre chaîne d'impression.
Compteur	Ce champ affiche le total de documents pour la session de balayage. Cette valeur est augmentée en série par le scanner.
Date/Heure	Vous pouvez inclure la date et l'heure dans votre chaîne d'impression. Format : AAAAMMDHHSS te que par exemple, 20090402170645-vérif0001 indique l'année, le mois, la date, l'houre, les secondes, votre message personnalisé et le compteur.
Police de caractères personnalisé	Choisissez la police désirée. Choix : Normal, Largeur fixe Les polices de largeur fixe (mono espacées) ont un espacement fixe entre les caractères. Ainsi, chaque caractère occupe la même largeur.

Avance

Attributes police	Choisissez les attributs de votre police. Choix: Normal, Souligné, Double, et Gras.
Orientation de la chaîne de caractères	Choisissez votre orientation de chaîne de caractères. Choix : Normal, Rotation, Verticale, Inversion verticale, 90° horsaire, 90° antihoraire
	2010abc Normal	2010abc Rotation
	2010a c Vertical	30 0 0 2 Inversion vertical
	2010abc 90 degrés horaires	2010abc 90 degrés antihoraires
Si vous utilisez le dispositif d'impression numérique pour ajouter du texte sur votre image numérique, l'illustration des chaînes de caractètes normales et après rotation est donnée ci-dessous :
	2010abc Normal	2010abc Rotation

Position d'impression

Choisissez la position où vous souhaitez imprimer votre chaîne de caractères. Déplacez le curseur vers la droite pour augmenter la valeur ou vers la gauche pour diminuer la valeur. Plage : 0~355mm, Par défaut : 0 mm La valeur indique la hauteur du bas de votre document jusqu'à la dernière lecture de votre chaîne de caractères. Cette option n'est disponible que si une imprimante externe est installée.

Position d'impression

Selectionnez la position de votre chaîne d'impression. Choix: Haut, Milieu, Bas, Personnelisé e. Si vous choisissez Personnelisée, saisissez les valeurs de décalage X et Y pour indiquer la position.

4.14 L'onglet Informations

L'onglet Informations affiche les informations du système et du scanner suivantes.

La boîte de dialogue de l'onglet Informations

Le bouton "Rapport":

Si vous rencontres un message d'erreur lors de l'utilisation du scanner, cliquez sur le bouton Rapport. Un fichier report.txt [Windows XP : C:\Documents and Settings\All

Users\Application Data%\PRODUCTNAME%; Windows Vista, Windows 7, Windows 8, Windows 10 :

C:\ProgramData\%PRODUCTNAME% (C: vous disque système)] sera génére. Envoyez ce fichier au service clientèle le plus proche pour le dépannage.

Le bouton "Réinitialiser le compteur du galet":

Après avoir numérique plus du nombre de pages recommendé (voir la section suivante 7.4 Remplacer le rouleau du ADF) à travers le ADF, le rouleau du ADF pourrait être used et vous pourriez rencontres des problèmes avec l'alimentation en documents. Dans ce cas, il est fortement recommandé de remplacer le galet de l'ADF par un neuf. (Remarquez que le remplacement du galet de l'ADF doit être effectué uniquement par un centre de réparation agrée. Aussi, veuillez renvoyer votre scanner pour faire remplacer le galet.) ÀpRES avoir remplaced le galet de l'ADF, cliquez sur le bouton "Ré initialiser le compteur du galet" pour réinitialiser le compteur du galet.

Remarque :

La durée de vie et la procédure de remplacement varie selon le type de scanner. Consultez votre vendeur le plus proche pour plus de détails.

5. Opération de l'interface ISIS

*Veuillez consultier le chapitre précédent, Installation du scanner, pour installer le pilote du scanner ISIS. Vous pouvez exécuter votre application compatible ISIS pour démarrer un scan via l'interface utilisateur ISIS.

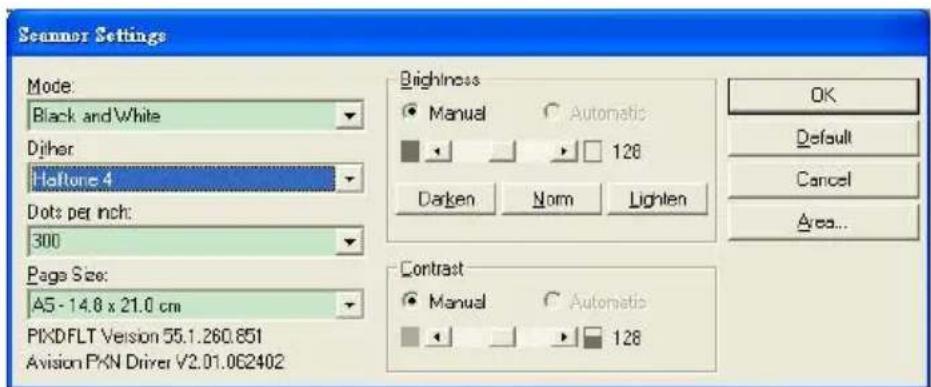

La méthode d'opération du pilote ISIS est similaire au pilote TWAIN. Chaque fonction sur l'écran de l'interface ISIS est décrit ci-dessous:

Mode: Sélectionnez un des modes de numérisation, y compris noir et blanc, gris, couleur.

Dither: 5 niveaux de demi-teinte sont disponibles. Vous pouvez aussi désactiver cette fonction.

Dots per inch: sélectionnez la résolution désirée.

Paper Size: selectionnez la taille de papier désirée.

Brightness: ajustez la luminosité et l'obscurité de l'imag numérique.

Contrast: ajustez l'intervalle entre les parties les plus claires et les parties les plus foncées de l'image.

Default: cliquez ici pour remettre tous les paramétres à zéro.

Area: Sélectionnez la région et le positon désirée pour la numérisation.

6. Utiliser les boutons

L'image ci-dessous montre les 4 boutons et l'écran de fonction du scanner.

6.1 Installation du gestionnaire de boutons

Le gestionnaire de boutons vous offre une manière facile de numériser votre document et de relier ensuite l'image numérisée à l'application logicielle que vous avez besoin. Tout cela peut être fait d'une simple pression sur le bouton sur le scanner. Cependant, avant de numériser, il est recommendé de vérifier d'abord les configurations des boutons afin de garantir un format de fichier et une application de destination appropriés.

6.2 Vé rifier les configurations des boutons avant la numé risation

1. Button Manager V2 s'exécuté depuis la barre de tâches. Une fois Button Manager V2 et le pilote du scanner correctement installés, Button Manager V2 demarrer et une icône de bouton s'affiche dans la barre de tâches en bas à droite de votre écran d'ordinateur.

1. Faites un clic gauche sur l'icone Button Manager V2 pour afficher le panneau de boutons suivant.

Le Panneau de Bouton

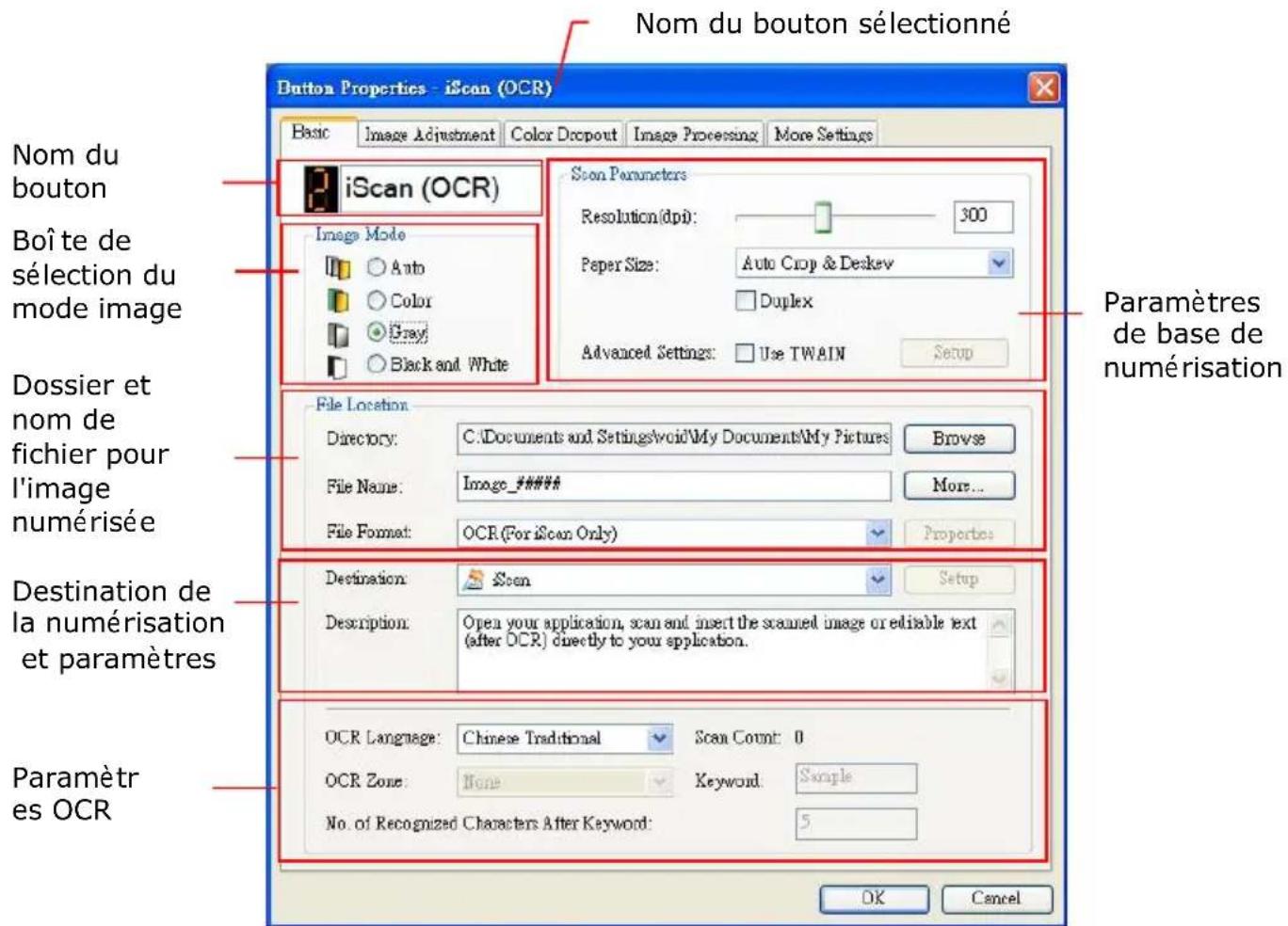

1. Le panneau de boutons affiche les cinq premiers boutons de numérisation. Cliquez avec le bouton droit de la souris sur le bouton (fonction) que vous désirez consulter. La fenêtre Propriétés des boutons apparait.

Si vous désirez changer le paramètre, utilisez cette fenêtre pour réinitialiser le paramètre pour le format du fichier, l'application de destination, ou d'autres paramètres de numération. Consultez "Configuration des boutons" dans la section suivante pour réinitialiser les paramètres.

1. Cliquez sur le bouton OK pour quitter la fenêtre.

6.3 Numé riser d'une simple pression sur les boutons

1. Ajuster le guide du papier pour la largeur du papier et chargez les documents avec leurs sommets dans le bac d'alimentation de documents automatique.
2. Vérifiez le nom du bouton sur l'écran LCD pour vérifier si vous avons sélectionné les paramètres de numérisation et l'application de destination. (Par exemple, si vous souhaitez numériser avec le bouton "Scan vers App", qui ouvre Microsoft Paint et affiche l'image numérique dans la fenêtre de Microsoft Paint, l'écran LCD doit afficher "Scan vers App").
3. Appuyez sur le bouton Scan sur le scanner.

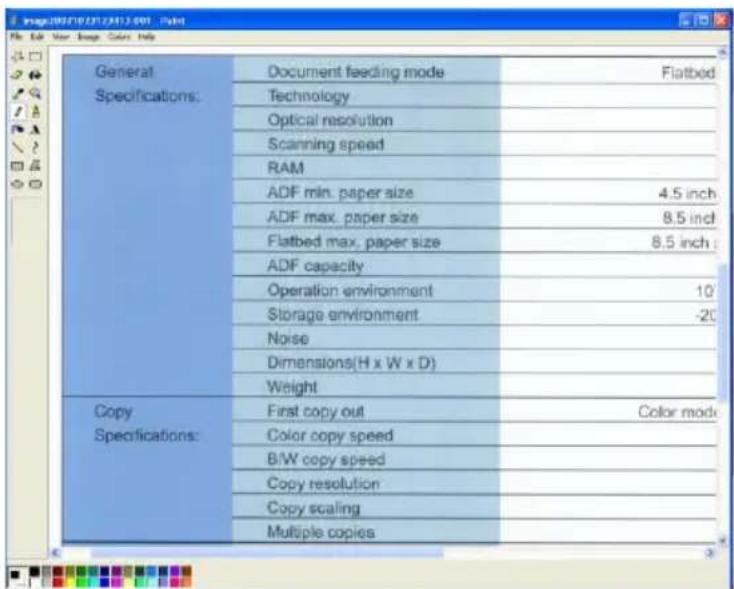

4. Quand la numérisation est terminée, Microsoft Paint sera lancé et l'image numérique apparaîtra dans la fenêtre principale de Microsoft Paint comme ci-dessous.

Remarque :

Pour les informations détaillées sur la manière d'utiliser le gestionnaire de boutons, reportez-vous au manuel de l'utilisateur dans le CD fourni.

7. Entretien

7.1 Nettoyer La Vitre

Votre produit est concu pour ne nécessiter aucun entretien. Cependant, il aura occasionnellement besoin d'être nettoyé pour assurer une qualité d'image et un fonctionnement maximum.

Les procédures

1. Humide une chiffon propre et non pelucheurs humidifié avec de l'alcool isopropylique (95%)
2. Tirez la poignée et ouvre le capot de l'ADF en exerçant une légère force.

1. Refermez le couvercle de documents. L'appareil est maintainant prét à fonctionner.

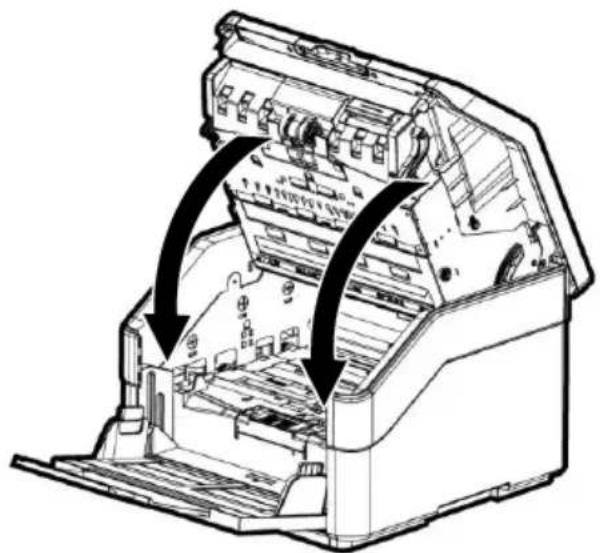

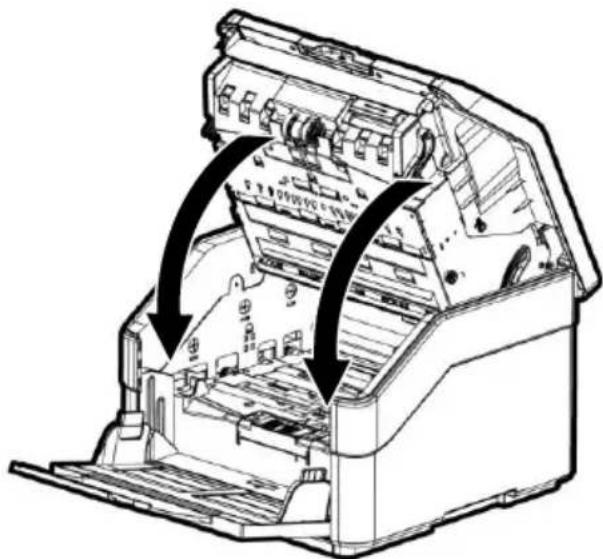

1. Fermez l'ADF en appuyant sur le centre de l'ADF pour le remetre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

REMARQUE:

Une fois l'ADF remis dans sa position d'origine, assurez-vous qu'il est complètement fermé. Des erreurs d'alimentation peuvent se produit si l'ADF n'est pas complètement fermé.

7.2 Nettoyage du Verre

1. Tirez la poignée et ouvre le capot de l'ADF en exerçant une légère force.
2. Essuyez la partie en verre et la zone blanche comme illustré ci-dessous en déplaçant le coton tige d'un côte à l'autre pour enlever la poussière ou la crasse.

1. Humidifiez un chiffon propre non pelucheux avec de l'alcool isopropylique (95%).

2. Essuyez la partie en verre et la zone blanche comme illustré ci-dessous en déplaçant le coton tige d'un côte à l'autre pour enlever la poussière ou la crasse.

7.3 Utilisation du mode Nettoyage

Lorsque vous effectuez le nettoyage pour les rouleaux d'alimentation dans la partie inférieure du scanner, il est nécessaire de faire pivoter les rouleaux en exerçant une légère force. Avec le [mode nettoyage] avancé, il est possible de faire pivoter automatiquement les rouleaux vers l'avant pour un nettoyage plus facile et efficace.

Pour utiliser le mode Nettoyage pour nettoyer les rouleaux,

1. Appuyez et maintenez le bouton [Annuler] et le bouton [Numé riser] enfoncés pendant plus de 2 secondes, l'écran suivant s'affiche.

1. Utilisez ou pour selectionner [Mode Nettoyage] puis appuyez sur [Numé riser] pour confirmer.

2. Tirez la poignée et ouvre le capot de l'ADF en exerçant une légère force.

1. Imprégnez un chiffon propre d'alcool isopropylique (95 %) et essuyez les rouleaux d'alimentation jusqu'à ce qu'ils soient nettoyés.

1. Une fois le nettoyage terminé, appuyez sur le bouton [Numé riser], le rouleau d'alimentation pivote légèrement automatiquement.
2. Répétez l' étape 5 plusieurs fois jusqu'à ce que la surface de tous les rouleaux d'alimentation soit complètement nettoyée.
3. Appuyez sur le bouton [Annuler] pour returner à l'écran principal.

7.4 Consommables et cycles de remplacement

Le tableau suivant présente les consommables et leurs cycles de remplacement standard.

CONSOMMABLES	CYCLE DE REMPLACEMENT STANDARD
Rouleau de prise papier	1,000K (feuilles)
Rouleau de friction du chargeur automatique de documents (ADF)	500K (feuilles)
Rouleau à marche inverse	500K (feuilles)

• Les cycles de remplacement sont des lignes directrices estimées établies en testant 500 feuilles de papier sans bois ou à base de bois de format A4 (80 g / m2). Le cycle de remplacement peut différer en raison de la qualité du papier, de la densité d'impression et du type de papier.

Remarque :

• Les consommables doivent être replacés régulièrement. Il est recommendé d'acheter de nouveaux consommables à l'avance pour pouvoir procéder au remplacement avant la fin de leur durée de vie.
• Le cycle de remplacement est basé sur l'utilisation de papier sans bois A4 (80 g/m2 [20 lb]) ou de papier ordinaire. Le cycle réel varie selon le type de papier utilisé et la fréquence d'utilisation et de nettoyage du scanner.
• N'utilisez que les consommables spécifiés.
• Pour acheter des consommables, contactez le magasin où vous avez achetié le scanner ou un prestataire de services de scanners agréé.

7.4.1 Remplacement du rouleau de l'ADF

1. Tirez la poignée et ouvre le capot de l'ADF en exerçant une légère force.

1. Abaissez le capot du rouleau de l'ADF.

1. Abaissez la languette pour enlever le rouleau de l'ADF.

1. Installé le nouveau rouleau de l'ADF avec l'autre côté (opposé à la languette) orienté vers le haut puis faites coulisser vers l'intérieur en direction de l'emplacement.

1. Relevez et fermez le capot du rouleau de l'ADF comme indiqué.

7.4.2 Remplacement du rouleau de prise papier

1. Tirez la poignée et ouvre le capot du chargeur automatique de documents (ADF) en exerçant une légère force.

1. Abaissez le capot du rouleau de prise papier.

1. Appuyez sur le crochet à côté du rouleau droit pour enlever le rouleau droit.

1. Appuyez sur le crochet à côté du rouleau gauche pour enlever le rouleau gauche.

Rouleaux de prise papier

1. Alignez la direction du centre du rouleau avec l'extrémité de l'axe et installez le rouleau dans l'axe.

7.4.3 Remplacement du rouleau à marche inverse

1. Tirez la poignée et ouvre le capot du chargeur automatique de documents (ADF) en exerçant une légère force.

1. Ouvrez le capot du rouleau à marche inverse.

Capot du rouleau à marche

1. Enlevez le rouleau à marche inverse en plaçant votre doigt dans le centre du rouleau à marche inverse et soulevez-le.

1. Insérez l'extrémité gauche du nouveau rouleau à marche inverse dans son emplacement comme indiqué.

1. Insérez l'extrémité croite du nouveau rouleau à marche inverse dans son emplacement. Si l'opération s'est déroulée avec succès, vous entendrez un déclic d'enclenchement.

1. Fermez le capot du rouleau à marche inverse.
2. Fermez l'ADF en appuyant sur le centre de l'ADF pour le remetre dans sa position d'origine jusqu'à ce qu'il s'enclenché en place.

REMARQUE :

• Remarque : Assurez-vous que l'ADF est complètement fermé. Des erreurs d'alimentation peuvent se produit si l'ADF n'est pas fermé complètement.
• Vérifiez que les rouleaux de prise papier et les rouleaux à marche inverse sont solidement fixés. Dans le cas contraire, des erreurs d'alimentation papier, telles que des bourrages papier, seroduiront.

8. Troubleshooting

8.1 Acquirer les erreurs

Si une erreur se produit pendant la numérisation, le voyant LED rouge clignote et une condition d'erreur est affichée sur l'écran LCD. Consultez le tableau suivant pour un guide de dépannage rapide.

ERREUR	PROBLÈ ME/CAUSE	PROBLÈ ME/SOLUTION
8V	Bourrage papier	Vérifiez l'emplacement du bourrage papier puis enlevez le papier.
8V 8V	Le capot s'ouvre.	Fermez le capot de l'ADF.
!	Le capot arrêté s'ouvre.	Fermez le capot arrêté.
	Le magasin d'entrée n'a pas eté ouvert.	Ouvrez le magasin d'entrée.
	Plus de deux feuilles de papier chargées dans le passage du papier.	Arrêtez la numérisation ou acceptez l'image et continuez la numérisation. Ventilez votre document plusieurs fois et procédez à nouveau à la numérisation.
	Aucune connexion par cable USB	Connectez le scanner à l'ordinateur avec un cable USB.
	Détection d'agrafes	Retirez les agrafes puis ventilez vos documents plusieurs fois et procédez à nouveau à la numérisation.
	Échec de la prise du papier	1. Ventilez les documents. 2. Chargez le document avec ses bords qui touchent légèrement les guides du papier.

Manuel de l'utilisateur

Le magasin d'entrée ne peut pas être levé.	Appelez le service.
Le téléchargement du firmware a échoué.	Téléchargez le firmware et réessayez.

8.2 Bourrage papier dans l'ADF

En cas de bourrage papier, suivez la procédure ci-dessous.

1. Tirez la poignée et ouvre le capot du chargeur automatique de documents (ADF) en exerçant une légère force.

1. Ouvrez complètement le capot de l'ADF, flèche B.

1. Fermez l'ADF en appuyant sur le centre de l'ADF pour le remetre dans sa position d'origine jusqu'à ce qu'il s'enclenche en place.

8.3 Questions et réponses

Question:	Le papier se bloque durant le scanage.
Rétheon:	1) Ouvrez le boîtier du scanner. 2) Retirez soigneusement le papierbloqué. 3) Refermez la porte du boîtier.

Question:	Plus d'une feuille de papier a été introduite dans le scanner.
Rétheon:	1) Ouvrez le boîtier du scanner. 2) Retirez les papiers. 3) Refermez la portedu boîtier. 4) Lissez les coins et les bords; éventer le papier avant de le replacer dans le scanner. 5) Contrôlez les rouleaux, et suivez les directions de nettoyage s'il y a lieu.

Question:	Le papier est en biais dans le scanner.
Réponse:	1) Utilisez les guides pour contrôler la direction du papier.2) Contrôlez les rouleaux, et suivez les directions de nettoyage s'il y a lieu.
Question:	Les images scanné es sont toujours trop sombres.
Rétheon:	1) Veuillez ajuster les paramètres de l'écran sRGB.2) Veuillez ajuster les réglages de luminosité sur l'écran du logiciel d'application.

Question:	Lorsque je se lectionne la ré solution de 600 dpi, les fonctions "dé coupe auto" et "correction d'alignement" sont dé sactivé es.
Ré ponse:	Étant donné que l'exécution des fonctions "découpe auto" et "correction d'alignement" sont gourmandes en utilisation mémoire, il estuggéré de désoir une résolution inférieure à 600 dpi afin d'eviter les messages d'erreur.

Avant de contacter Avision, veuilles s'il vous plaît préparer les informations suivantes en vous référant à l'article 4.14, onglet Informations :

• Le nombre de série et de révision du scanner (localisé sous le scanner);
• La configuration matérielle (par ex. votre type de CPU, la taille de mémoire vive (RAM), l'espace disque libre, la carte d'affichage, la carte d'interface...);
• Le nom et la version de votre logiciel;
• La version de votre gestionnaire de scanner.

Contactez-nous SVP à :

Autre

Avision Inc.

Courrier électronique: [e-mail]

Web site: http://www.avision.com

EU et Canada

Avision Labs, Inc.

6815 Mowry Ave., Newark CA 94560, USA

Telephone: [phone]

Courrier électronique: [e-mail]

Web site: http://www.avision.com

La Chine

Courrier électronique: [e-mail]

Web site: http://www.avision.com.cn

Zone Europe

Avision Europe GmbH

Bischofstr. 101 D Allemagne Krefeld-47809

Telephone: [phone]

Fac-simile: [phone]

Courrier électronique: [e-mail]

Web site: http://www.avision.de

Espaço Brasil

Avision Brasil Ltda.

Avenida Jabaquara, 2958 - Cj. 75 - Mirandópolis -

Courrier électronique: [e-mail]

Toutes les specifications peuvent changer sans préavis. Pour les specifications les plus à jour et les plus détaillées, veuillez vous reférer à notre site Web http://www.avision.com

Model Number: FT-1907B

Résolution optique: jusqu'à 600 ppp

Modes: Noir & blanc / Gris / Couleurs

Alimentation: Dispositif d'auto-alimentation (ADF)

Capacité ADF: Jusqu'à 500 pages (A4, 80 g/m ^2 )

(20 lb.)

Jusqu'à 300 pages (A3, 80g / m^2

(20 lb.)

Poids ADF: <7 kgs

Document: Lettre, légale, A4, B5, A5, carte

Taille (ADF):

Min. 50 × 85 ~mm (2 x 3.3 in.) (plusieurs pages)

50 × 65 ~mm (2 x 2.5 in.) (une seule page)

Max. 308 × 432 ~mm (12.12 x 17 in.)

Grammage du papier:

Passage direct du papier: 27 413~g / m^2 (7 110~lb)

Chemin du papier U-Turn: 27 105~g / m^2 (7 28 lb)

Épaisseur des cartes d'identité: jusqu'à 1.25 mm (0.05 pouce)

Cartes plastiques : Conformes au type ISO7810 ID-1

Interface: USB 3.0, RJ-45 Ethernet 10/100/1000 Mb

Source d'alimentation: AC 100-240V, 2A, 50-60Hz

Température d'opération: 10^ 35^

Dimensions: (WxDxH) 460 x 444 x 328 mm

(18.1 x 17.4 x 12.9 in.)

Poids: 25 kgs (55 lbs.)
