Caractéristique	Détails
Taille de l'écran	27 pouces
Type de panneau	VA (Vertical Alignment)
Résolution	1920 x 1080 (Full HD)
Temps de réponse	1 ms (MPRT)
Taux de rafraîchissement	144 Hz
Luminosité	300 cd/m²
Contraste	3000:1 (statique)
Angles de vision	178° horizontal / 178° vertical
Connectivité	HDMI, DisplayPort, VGA
Haut-parleurs intégrés	Oui
Dimensions (sans pied)	609 x 362 x 61 mm
Poids	6.5 kg
Consommation électrique	30 W (en fonctionnement)
Normes de sécurité	CE, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - G-Master G2770HS IIYAMA

Comment régler la luminosité de mon IIYAMA G-Master G2770HS ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' sur le moniteur, sélectionnez 'Image', puis ajustez le niveau de luminosité selon vos préférences.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le moniteur pendant quelques minutes, puis rebranchez-le.

Comment changer la résolution de mon moniteur ?

Cliquez avec le bouton droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage', puis choisissez la résolution recommandée pour le IIYAMA G-Master G2770HS.

Y a-t-il un mode de jeu sur le IIYAMA G-Master G2770HS ?

Oui, le moniteur dispose d'un mode de jeu. Accédez au menu OSD, sélectionnez 'Game Mode' et choisissez le mode qui convient le mieux à votre expérience de jeu.

Comment connecter mon IIYAMA G-Master G2770HS à un ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter le moniteur à votre ordinateur. Assurez-vous que le bon port est sélectionné dans le menu d'entrée du moniteur.

Le moniteur affiche des images floues, que faire ?

Vérifiez que la résolution de votre ordinateur correspond à la résolution native du moniteur. Assurez-vous également que le câble est correctement connecté et en bon état.

Comment mettre à jour le firmware du moniteur ?

Visitez le site Web d'IIYAMA pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le moniteur via un port USB.

Mon moniteur fait des bruits étranges, est-ce normal ?

Des bruits de ventilateur peuvent être normaux, mais si vous entendez des bruits de cliquetis ou de grincement, débranchez le moniteur et contactez le support technique.

Comment activer le mode HDR sur le IIYAMA G-Master G2770HS ?

Assurez-vous que votre source (comme un PC ou une console de jeu) prend en charge le HDR. Ensuite, activez le mode HDR dans le menu OSD sous 'Image'.

Où trouver les paramètres de couleur sur mon moniteur ?

Accédez au menu OSD, sélectionnez 'Image', puis 'Réglages de couleur' pour ajuster les paramètres de couleur selon vos préférences.

MODE D'EMPLOI G-Master G2770HS IIYAMA

Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.FRANÇAIS

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PL2470H, PL2770H, PL2770Q

Nousnousréservonsledroitdemodierlescaractéristiquesdenosproduitssanspréavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.comFRANÇAIS

COMMANDES ET CONNECTEURS :

COMMANDES ET CONNECTEURS :

CONNEXION DE VOTRE MONITEUR :

CONNEXION DE VOTRE MONITEUR :

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER G2470HSU-B6 / G2470HS-B1 ..................................34

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER GB2770HSU-B6 / W6 ............................................... 35

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER G2770HSU-B6 / G2770HS-B1 ..................................36

CARACTÉRISTIQUES TECHNIQUES :

G-MASTER GB2770QSU-B6 / W6 ..............................................37

CARACTÉRISTIQUES TECHNIQUES :

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vousquelemoniteurfonctionneàlatensiond’alimentationsecteurspéciée.L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques. ATTENTION INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.FRANÇAIS

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRES

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objettropprocheand’évitertoutrisqued’incendie.Pourassurerunecirculationd’airsu󰀩sante, installer le moniteur à 10 cm environ du mur. En enlevant le pied, les slots de ventilation à l’arrière dumoniteur peuvent se bloquer. Ceci peut entraîner unesurchau󰀨e et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

And’éviterlesaccidents,nousvousrecommandons de débranchervotremoniteur s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vousque l’ordinateur soitsu󰀩sammentrobuste pour supporterlepoids car celapourrait engendrer des dommages à votre ordinateur. FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts.

Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

REMARQUE POUR UN USAGE 24/7

Ceproduitn’estpasspéciquementconçupouruneutilisation24/7dansn’importequelenvironnement. REMARQUE SPÉCIFIQUE À L’UTILISATION D'UN ORDINATEUR DE BUREAU Ceproduitestconçupouruneutilisationsurbureauetnonpourlesapplicationsd’affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural. N'INCLINEZ PAS L'ÉCRAN TROP VERS LE BAS Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le moniteur ne soit pas incliné vers le bas au-delà de sa plage d'ajustement. N'UTILISEZ PAS D'ALCOOL OU DE DÉSINFECTANTS SUR LE MONITEUR Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximitédecelui-ci.Demême,n'essuyezpaslemoniteuravecunchi󰀨onouunelingettecontenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des ssuresduboîtier,endommagerletraitementdesurfacedel'écranLCDetdétériorerlescomposants.FRANÇAIS

POUR VOTRE SECURITE 3

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement.

Laluminositépeutêtrelégèrementinégaleselonlacongurationdebureauutilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peutsubsisteraprèsunnouvela󰀩chage,silamêmeimageaétéa󰀩chéependant desheures.Danscecas,l’a󰀩chageestrétablilentementenchangeantd’imageou en éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage. SERVICE CLIENT NOTEZ NOTEZFRANÇAIS

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

Ne laissez pas l’écran LCD mouillé. Si des gouttelettes d’eau ou d’autres liquides sedéposentsurl’écran,essuyez-leimmédiatementavecunchi󰀨ondouxetsec. Si l’eau reste sur l’écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l’humidité pénètre à l’intérieur du moniteur, cela peut l’endommager.

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. Entretien régulier Essuyezdélicatementleboîtieravecunchi󰀨ondoux,secet propre. Si votremoniteurestparticulièrementsale,imbibezlechi󰀨ond’undétergent doux dilué dans de l’eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuiteimmédiatementavecunchi󰀨ondouxetsec. La désinfection à l’alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l’écran LCD et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l’écran, avant et après son utilisation. Si vous devez absolument désinfecter le moniteur avec de l’alcool, veuillez d’abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l’alcool.

Ne vaporisez pas d’alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n’essuyez pas le moniteur avec un chiffon ou une lingette contenant de l’alcool ou des désinfectants. Ils peuvententraîner une décoloration, unedétériorationoudes ssures du boîtier, endommager le traitement de surface de l’écran LCD et détériorer les composants.

Pour éviter d’endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n’utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou desssuresduboîtier, endommager le traitement de surface de l’écran LCDet détériorer les composants. Benzine Diluant Alcool Eau de Javel Peroxyde Acétone Chlorure de méthylène Toluène Ammoniaque Solution d’hypochlorite de sodium (Eau de Javel) Eau hypochloreuse Solvants acides ou alcalins Cire Abrasifs Nettoyant pour matériel de bureau Nettoyant pour vitres Papier de soie Mouchoir humide Chi󰀨onchimique Papier de nettoyage etc. Désinfection à l’alcoolFRANÇAIS

Résolutions prises en charge jusqu’à 2560 × 1440 :

Contraste élevé 1200:1 (Typique), Fonction Contraste avancé disponible, Luminosité 400cd/m² (Typique) :

Temps de réponse de l’image animée 0,2ms

L’image sans scintillements

Lissage numérique des caractères

2 haut-parleurs stéréo 2W

Trou clé pour verrouillage de sécurité LesaccessoiressuivantssontlivrésavecleLCD.Vériezquetoussontinclusaveclemoniteur.Si l’un ou l’autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez- vous au bureau iiyama régional.

Câble d’alimentation*

Socle du pied avec une vis*

Guide de démarrage rapide

Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama. Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé.

Ceproduitestconçupouruneutilisationsurbureauetnonpourlesapplications d’affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

Avant l’installation, assurez-vous que le bras de l’écran ou le support du bras de bureauestsu󰀩sammentsolidepoursupporterlepoidsnécessairedel’écranet du support.

L'angle du moniteur doit être compris entre 23° vers le haut et 5° vers le bas. Ce produit ne peut pas être utilisé orienté vers le haut ou vers le bas au-delà de cette plage.

Si le moniteur est utilisé (ou installé) à un angle de plus de 5° vers le bas, l'écran LCD peut se détacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie. Chassis

Visserie Montage Lorsque vous utilisez le bras d’écran ou le support de bras de bureau, en tenant compte de l’épaisseur de la platine de montage, serrez les vis M4 (4 pièces) dont la longueur«L»estde7mmpourxerlemoniteur.L’utilisationd’unevispluslongue peut provoquer un choc électrique ou des dommages car elle peut entrer en contact avec les composants électriques à l’intérieur du moniteur. [BRAS D’ECRAN OU SUPPORT DE BRAS DE BUREAU] ATTENTION ATTENTION

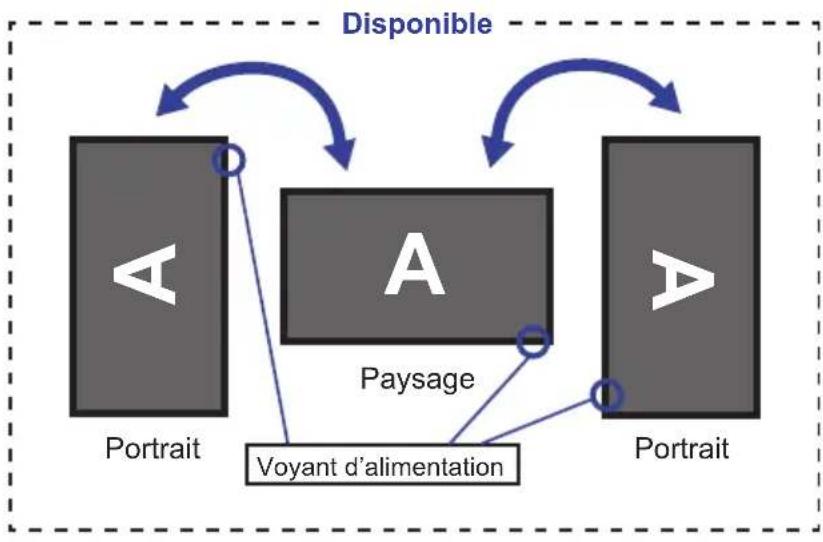

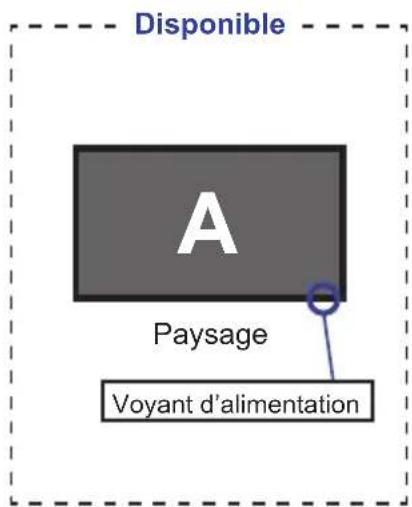

Disponible Paysage Portrait Voyant d’alimentation Pas disponible

Ilestconçupoura󰀩chervoscontenusenmodepaysage. Voyant d’alimentation Voyant d’alimentation

G-MASTER GB2470HSU / G-MASTER GB2770HSU / G-MASTER GB2770QSU Ilaétéconçupourêtreutilisédanslesdeuxmodesd’a󰀩chage"Paysage"et"Portrait". Pour utiliser le mode “Portrait”, vous aurez besoin d’une carte vidéo adaptée.

Ajuster la hauteur du moniteur au maximum avant la rotation de I’écran.

Tenter de forcer la rotation de l’écran sans régler la hauteur du pied risque d’endommager le l’écran ou le pied. Avec Pied: NOTEZ Disponible Portrait Voyant d’alimentation Pas disponible

Voyant d’alimentation

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.

Ne heurtez pas le moniteur, cela pourrait l’endommager.

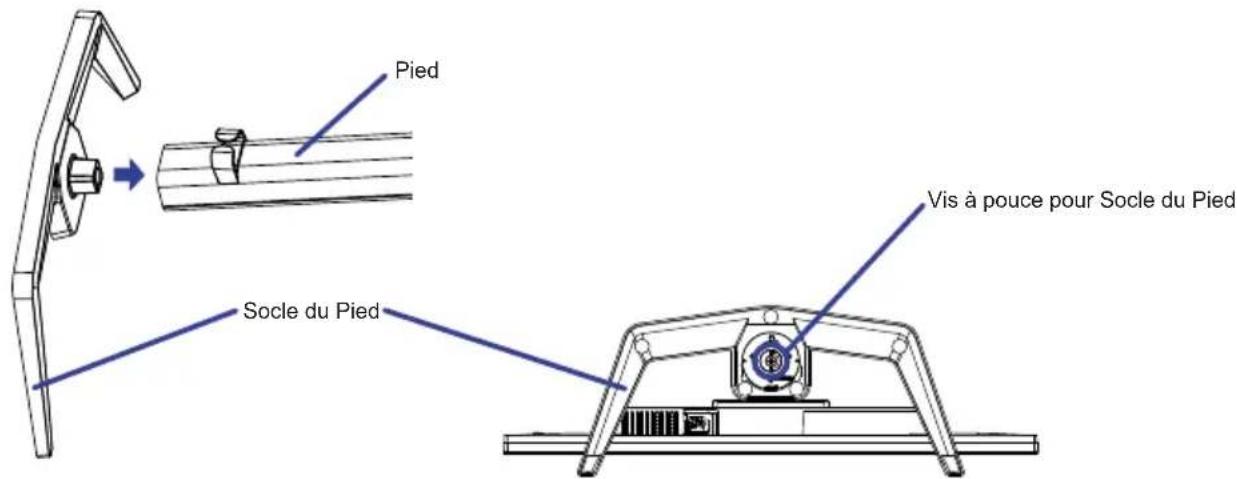

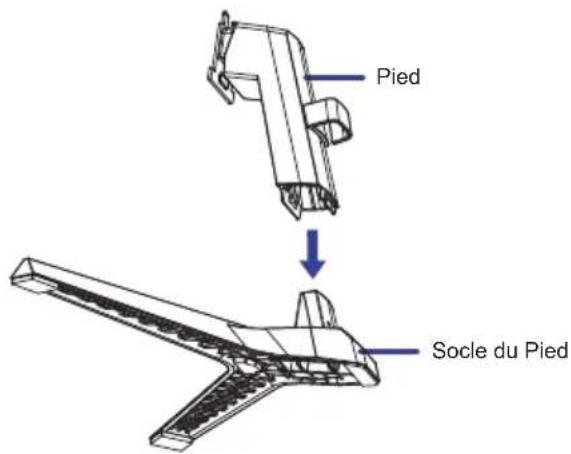

Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages. ATTENTION <Démontage> Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Socle du Pied du Pied. Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Pied du moniteur. <Installation> Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Installez le Pied sur le moniteur, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser. Installez le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser. Pied Vis à pouce pour Pied Pied Socle du Pied Vis à pouce pour Socle du Pied <Vue de dessous>FRANÇAIS

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.

Ne heurtez pas le moniteur, cela pourrait l’endommager.

Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages. ATTENTION <Installation> Combinez le pied et le socle. Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. En tenant le moniteur enfoncez le pied jusqu’à ce que vous entendiez un clic. Pied Socle du PiedFRANÇAIS

10 AVANT D’UTILISER LE MONITEUR

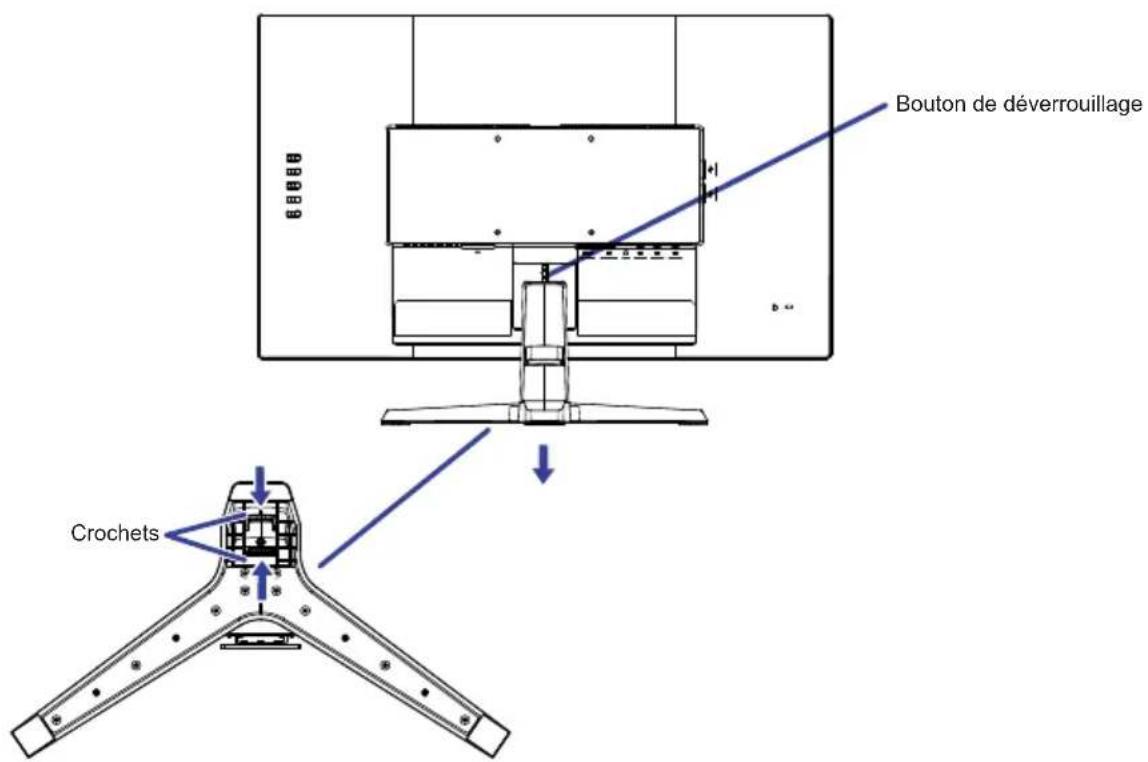

<Démontage> Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Maintenez les Crochets appuyés vers l’intérieur et retirez le Socle du Pied. Appuyez sur le bouton de déverrouillage et retirez le Pied. Crochets Bouton de déverrouillageFRANÇAIS

Voyant d’alimentation Bleu : Fonctionnement normal Orange : Mode veille Touche Entrée / Quitter (INPUT) * Touche + / Volume ( + ) * Touche – / i-Style Color ( – ) * Touche Menu (MENU) Commutateur d’alimentation ( ) Haut-parleurs Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Trou clé pour verrouillage de sécurité Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Connecteur USB en amont ( ) Prise Casque

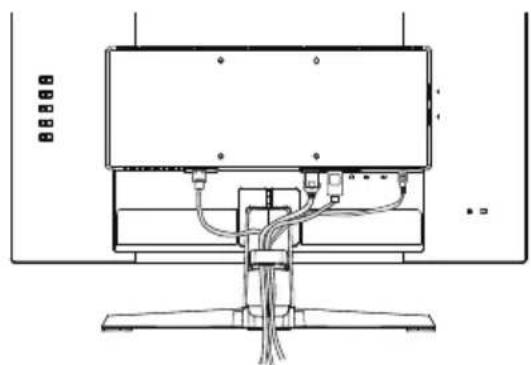

Connecteur de DisplayPort (DP) Connecteur de HDMI (HDMI) Support de câble Connecteur d’alimentation secteur ( : Courant alternative) *Vouspouvezignorerlesélémentsdemenueta󰀩cheretmodierimmédiatementunparamètre. NOTEZ NOTEZ <Façade> <Arrière>FRANÇAIS

12 AVANT D’UTILISER LE MONITEUR

Voyant d’alimentation Bleu : Fonctionnement normal Orange : Mode veille Touche Entrée / Quitter (INPUT) * Touche + / Volume ( + ) * Touche – / i-Style Color ( – ) * Touche Menu (MENU) Commutateur d’alimentation ( ) Haut-parleurs Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Trou clé pour verrouillage de sécurité Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Connecteur USB en aval ( USB3.2 Gen 1: 5Gbps, 5V, 900mA) Connecteur USB en amont ( ) Prise Casque

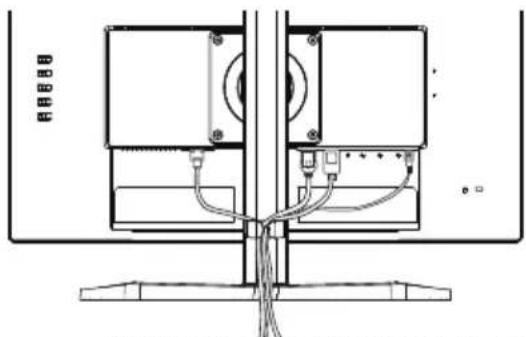

Connecteur de DisplayPort (DP) Connecteur de HDMI (HDMI) Support de câble Connecteur d’alimentation secteur ( : Courant alternative) *Vouspouvezignorerlesélémentsdemenueta󰀩cheretmodierimmédiatementunparamètre. NOTEZ NOTEZ <Façade> <Arrière>

Assurez-vous que l’installation du bâtiment dispose d’un disjoncteur de 120/240V, 20A (maximum).

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile.

Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l’ouïe. [Exemple de connexion] <Arrière> [ Rassemblez les câble ] Passez les câbles à travers le Support de câble pour les regrouper. CONNEXION DE VOTRE MONITEUR : G-MASTER GB2470HSU /

G-MASTER GB2770HSU / G-MASTER GB2770QSU

Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Brancher l’ordinateur au moniteur à l’aide le câble USB. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran et votre ordinateur. SourisClavierEquipement de jeux etc. Câble HDMI (Accessoire) Ordinateur Câble DisplayPort (Accessoire) Câble USB (Accessoire) Câble d’alimentation (Accessoire)FRANÇAIS

Assurez-vous que l’installation du bâtiment dispose d’un disjoncteur de 120/240V, 20A (maximum).

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile.

Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l’ouïe. Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Brancher l’ordinateur au moniteur à l’aide le câble USB. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran et votre ordinateur. [ Rassemblez les câble ] Passez les câbles à travers le Support de câble pour les regrouper.FRANÇAIS

Fréquences du signal Passez aux fréquences souhaités détailles à la page 42 “FRÉQUENCES DE SYNCHRONISATION”. AJUSTEMENT DE LA HAUTEUR ET L’ANGLE DE VISION :

Pour une vision optimale, il est recommandé de regarder de face l’écran du moniteur, puis ajuster la hauteur et l’angle de vision à votre convenance.

Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l’angle.

Vous pouvez ajuster la hauteur du moniteur jusqu’à 150mm et l’angle de vision, jusqu’à 45° à gauche et à droite, 23° vers le haut et 5° vers le bas.

Ne pas toucher l’écran LCD quand vous ajustez la hauteur ou l’angle de vision. Cela pourrait engendrer des dommages ou fêlures de l’écran LCD.

Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts.

Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. NOTEZ MoniteurSocle du pied

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.

Tenez le pied pour ne pas renverser le moniteur lorsque vous modiezsonorientation.

Vous pouvez régler l’angle du moniteur jusqu’à 21,5° vers le haut et 3,5° vers le bas.

Andevousassurer une positionducorps saine etrelaxe quand vous regardez l’image du moniteur dans votre espace de travail, il est recommandé que le réglage de l’angle d’inclinaison n’excède pas 10°. Réglez ensuite l’angle du moniteur comme vous le désirez. NOTEZ

Ne touchez pas l’écran LCD lorsque vous réglez l’angle. Cela pourrait endommager ou casser l’écran LCD.

Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l’angle. 3.5° 21.5°FRANÇAIS

LeLCDiiyamaestrégléàl’usineavecunefréquencedesynchronisationgurantàlapage42an de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. AppuyezlaToucheMENUpoura󰀩cherlesréglagesàl’écran. Utilisez les Touches + / – pour sélectionner le menu qui contient l’élément que vous souhaitezrégleroudénir,puisappuyezsurleToucheMENU. Utilisez les Touches + / – pour mettre en surbrillance l’icône de réglage / réglage souhaitée,puisappuyezsurleToucheMENU. Utilisez à nouveau les Touches

poure󰀨ectuerleréglageouleréglageapproprié, puisappuyezsurleToucheMENU. Appuyez sur le Touche INPUT pour quitter le menu et le réglage ou le réglage que vousvenezdefaireseraautomatiquementenregistré.

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît aprèsledélaidénipourleDélaia󰀩chageOSD.LaToucheINPUTpeutégalementêtreutilisée pour fermer rapidement la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

Tous les ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. NOTEZ Parexemple,pourcorrigerlapositionverticaleOSD,sélectionnezl’élémentCongurationduMenu, puis appuyez la Touche MENU. Puis, sélectionnez “Position V” en utilisant les Touches

. Une échelle de réglage devient active après avoir appuyé sur le Touche MENU. Utilisez ensuite les Touches + / – pour corriger la position verticale OSD. La position verticale OSDdel’imageentièredoitchangerpendantquevouse󰀨ectuezl’opération. AppuyezsurleToucheMENUetennsurleToucheINPUT pourfermerlafonctiond’a󰀩chage àl’écran.Touteslesmodicationssontenregistréesdanslamémoire. Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2770QSUPosition HDélai affichage OSDLogo d’ ouvertureAlluméEteintConfigurationPosition V LED AMD FreeSyncAlluméEteintAlluméEteintRotation OSDEteintAlluméEteintAlluméDDC/CIUSB BCFRANÇAIS

18 UTILISATION DU MONITEUR

MENU DES PARAMÈTRES DE RÉGLAGE Ajustement Problème / Option Touche correspondante Réglage de I’image

Adv. Contrast Ratio de Contraste Typique Eteint Allumé Augmentation du Réglage de Ratio de Contraste Overdrive Overdrive Eteint / 1 / 2 / 3 / 4 / 5 II améliorera le temps de réponse de nivean gris du panneaud’a󰀩chageà cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. La luminosité ou la lumiére de fond est réduite. Eteint Normal Eco Eco Mode 1 La luminosité du back-light (Retro éclairage) est réduite plus qu’en Mode 1. Mode 2 La luminosité du back-light (Retro éclairage) est réduite plus qu’en Mode 2. Mode 3 Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSUContrasteOverdrive Eco Contr. avancéAlluméEteintRéglages des zones noires Réglage de I’imageLuminositéEteintEteint MBR GammaEteintGamma3 Réglages des zones noires Black Tuner De -5 à +5 Vous pouvez ajuster les tons foncés. MBR * 3,4 MBR Gamma Gamma Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7 Cela améliorera le temps de réponse des images animées du panneau LCD. Gamma1 Gamma2 Gamma3FRANÇAIS

La disponibilité de chaque élément dépend de l’élément qui est activé. Voir la Matrice de corrélation des fonctions ci-dessous pour plus de détails.

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux.

Désactivé lorsque Adaptive Sync / AMD FreeSync est actif.

Le MBR n’est disponible que lorsque le taux de rafraîchissement est de 75Hz ou plus.

Matrice de corrélation de fonctions Élément actif Élément électionné Réglage de I’image Régl. de I’image Contr. avancé Eco MBR i-Style (Standard, Jeux de sport, Jeux de combat, Jeux de stratégie, Texte) Contraste

Réglages des zones noires

: IndisponibleFRANÇAIS

20 UTILISATION DU MONITEUR

Direct Source entree Input Source Sélection de l’entrée Input Select Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSU HDMI

SelectionSource entreeManuel AUTO ManuelSelection Ajustement Option Rechercher une source d’entrée disponible et sélectionner automatiquement. Auto Sélectionnez l’entrée numérique (HDMI). HDMI Sélectionnez l’entrée numérique (DisplayPort)

Manuel Lasourced’entréeestxe,nonchoisieautomatiquementsiHDMIetDisplayPortqui sont choisis. NOTEZ VouspouvezéviterlapagedeMenueta󰀩cherdirectementl’écranderéglagedesoptionsparla manipulation suivante.

Sélectiondel’entrée:AppuyezlaToucheINPUTlorsqueleMenun’estpasa󰀩ché. Direct Choisir source entrée AUTO

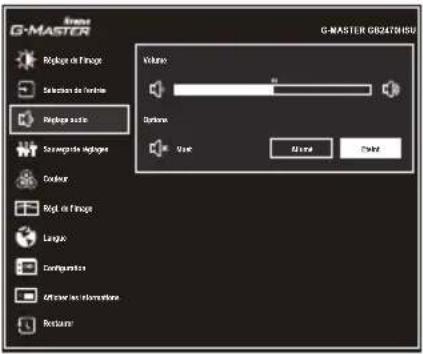

Ajustement Problème / Option Touche correspondante Réglage audio Audio Adjust Volume Volume Trop faible Trop fort Muet Mute Désactive le son temporairement. Retourne le volume sonore au niveau précédent. Allumé Eteint Le Silencieux est basculé entre Allumé et Eteint comme suit en appuyant les Touches + / – successivement.

Allumé Eteint Direct VouspouvezéviterlapagedeMenu et a󰀩cher directement l’échelled’ajustementensuivantla manipulation suivante.

Volume:AppuyezlaTouche+lorsqueleMenun’estpasa󰀩ché. Direct NOTEZ Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSU Muet VolumeOptionsAlluméEteintFRANÇAIS

22 UTILISATION DU MONITEUR

Ajustement Option Sauvegarde réglages Store User Setting Acces utilisateur User Modes Sauvegarder les paramètres de réglage de l’écran. Mode utilisateur 1 Sauvegarder les paramètres de réglage de l’écran.Mode utilisateur 3 Sauvegarder les paramètres de réglage de l’écran. Mode utilisateur 2 Vous pouvez sauvegarder vos réglages personnalisés. Les réglages suivants peuvent être sauvegardés: Contraste, Luminosité, Overdrive, Contr. avancé, Eco, Réglages des zones noires, MBR, Gamma, Volume, Muet, Couleur, 6-Axis, Acces utilisateur, X-Res, Aigu ou Doux, HDMI Range, Direct Drive Mode, Réglage du mode Vidéo, Adaptive Sync NOTEZ Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfiguration

Sauvegarde réglagesMode utilisateur 1Acces utilisateurFRANÇAIS

UTILISATION DU MONITEUR 23

Couleur Color Settings Pré réglages utilisateur User Preset Temperature couleur Color Temperature Ajustement Problème / Option Touche correspondante Trop faible Trop fort Couleur froide R Personnalisé G Personnalisé Froides Couleur chaude Normal Couleur normale Chaudes B Personnalisé Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfiguration

Temperature couleurFroides Normal ChaudesPré réglages utilisateurR PersonnaliséG PersonnaliséB Personnalisé6 axesTeinteSaturation Teinte Saturation Rouge Jaune Verte Cyan Bleue Magenta Rouge Jaune Verte Cyan Bleue Magenta Trop faible Trop fort Trop faible Trop fort 6 axes 6-AxisFRANÇAIS

Disponible uniquement pour l’entrée HDMI.

Désactivé lorsque Contr. avancé ou le MBR est actif. Ajustement Option Touche correspondante

Vous pouvez changer la qualité de l’image de 1 à 6 (Nette à Lisse). Appuyez la touche + pour changer la qualité de l’image dans l’ordre croissant. Appuyez la touche – pour changer la qualité de l’image dans l’ordre décroissant. Standard Pour I’environnement de fenêtre général et le réglage par défaut du moniteur Eteint Revenir aux réglages de base en ajustant les couleurs, hormis la couleur i-Style. Texte PourI’éditiondetexteetI’a󰀩chageen environnement de traitement de texte Jeux de sport Pour l’environnement de jeu de sport Jeux de combat Pour l’environnement de jeu de combat Jeux de stratégie Pour l’environnement de jeu de stratégie Mode utilisateur 1 Mode utilisateur 3 Mode utilisateur 2 Appliquer les réglages d’utilisateur. Appliquer les réglages d’utilisateur. Appliquer les réglages d’utilisateur. Plein écran Limitée Pourl’a󰀩chagedecouleursenpleineéchelle Pourl’a󰀩chagedecouleursenéchellelimitée Eteint Allumé Typique Réduireledécalaged’a󰀩chageparrapportausignald’entrée. Rehausser les contours de l’image. Eteint Normal Léger Améliore le bord de l’image plus que l’option Moyen.Poussé Améliore le bord de l’image plus que l’option Léger. Moyen Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSURégl. de I’imagei-Style ColorAigu ou DouxOptimisation signal HDMIRéglage du mode VidéoEteintPlein écranMode affichage directAlluméEteintTechnologie X-ResEteintPlein écran Régl.deI’image Image Adjust i-Style Color i-Style Color Technologie X-Res X-Res Technology Aigu ou Doux Sharp and Soft Optimisation signal HDMI *

Extensiondeproportiond’a󰀩chage. A󰀩chagedel’écranpointparpoint. A󰀩cherl’imagesouslemêmeformatqu’unécran17pouces(5:4). A󰀩cherl’imagesouslemêmeformatqu’unécran19pouces(5:4). A󰀩cherl’imagesouslemêmeformatqu’unécran19,5pouces(16:9). A󰀩cherl’imagesouslemêmeformatqu’unécran21,5pouces(16:9). A󰀩cherl’imagesouslemêmeformatqu’unécran23pouces(16:9). A󰀩cherl’imagesouslemêmeformatqu’unécran23,6pouces(16:9). A󰀩cherl’imagesouslemêmeformatqu’unécran23,8pouces(16:9). Ajustement Option Extensiondel’a󰀩chage. Plein écran Format *

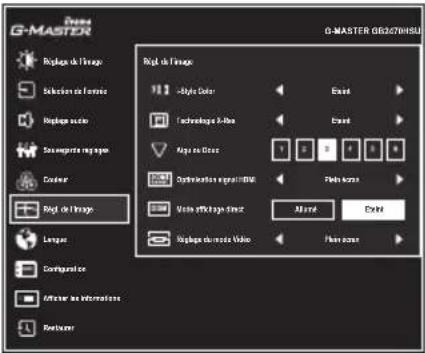

Régl.deI’image Image Adjust Réglage du mode Vidéo *

Video Mode Adjust Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSURégl. de I’imagei-Style ColorAigu ou DouxOptimisation signal HDMIRéglage du mode VidéoEteintPlein écranMode affichage directAlluméEteintTechnologie X-ResEteintPlein écran A󰀩cherl’imagesouslemêmeformatqu’unécran24pouces(16:9). 24inch *

Voir le tableau ci-dessous pour l’interaction fonctionnelle du Réglage du mode Vidéo, de l’Overdrive etduModea󰀩chagedirect.

Disponible uniquement avec les résolutions 16:10, 5: 4 et 4: 3.

Disponible uniquement aux résolutions 1920 × 1080 ou moins.

Disponible uniquement pour G-MASTER GB2770HSU / G-MASTER G2770HSU / G-MASTER GB2770QSU / G-MASTER G2770QSU. Réglage du mode Vidéo Overdrive Modea󰀩chagedirect Plein écran / Format sélectionnable (garder le réglage actuel) sélectionnable (garder le réglage actuel) Point par point / Taille de l’image grisé (Eteint) grisé (Eteint)FRANÇAIS

26 UTILISATION DU MONITEUR

Ajustement Option Langue Language Langue Language English Español Anglais Espagnol Deutsch Allemand Japonais Italiano Italien Polonais Français Français Russe Nederlands Néerlandais Polski Portugais Português Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfiguration

NOTEZ Eteignez le Voyant d’alimentation si la lumière vous dérange. LED LED Vouspouvezréglerladuréed’a󰀩chagedel’OSDentre5 et 30 secondes. Ajustement Problème / Option Touche correspondante OSD trop à gauche OSD trop à droite OSD trop basse OSD trop haute Eteint Allumé Activation des Adaptive Sync / AMD FreeSync de fonction La Adaptive Sync / AMD FreeSync fonction est arrêt. Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSUPosition HDélai affichage OSDLogo d’ ouvertureAlluméEteintConfigurationPosition V LED Adaptive SyncAlluméEteintAlluméEteintRotation OSDEteintAlluméEteintAlluméDDC/CIUSB BC Eteint Le logo G-MASTER n’apparaît plus lorsque le moniteur est allumé. LelogoG-MASTEResta󰀩chélorsquelemonitorestallumé. Allumé La Voyant d’alimentation est allumée. Eteint La Voyant d’alimentation est éteinte. Allumé Conguration Setup Menu Délaia󰀩chageOSD OSD Time Logo d’ ouverture Opening Logo Position H OSD Horizontal Position Position V OSD Vertical Position Adaptive Sync *

Disponible uniquement pour

La disponibilité dépend de l’élément activé. Voir la Matrice de corrélation des fonctions ci-dessous pour plus de détails.

Disponible uniquement pour G-MASTER GB2770QSU / G-MASTER G2770QSU. Tournez l’OSD. 0 (Normal) / +90 (Tourner à droite) / -90 (Tourne à gauche) Rotation OSD *

OSD Rotate DDC/CI DDC/CI Le DDC/CI est activé. Eteint Allumé Le DDC/CI est éteint. USB BC*

USB BC Allumé Eteint Les périphériques USB ne peuvent pas être chargés lorsque le moniteur n’est pas connecté à un ordinateur en état de marche à l’aide du Câble USB fourni. Les périphériques USB peuvent être rechargés même lorsque le moniteur n’est pas connecté à un ordinateur en fonctionnement à l’aide du Câble USB fourni. Lorsque le moniteur est éteint, les périphériques USB ne peuvent pas être chargés même si la fonction USB BC est activée. NOTEZFRANÇAIS

28 UTILISATION DU MONITEUR

Matrice de corrélation de fonctions Élément actif Élément électionné Réglage de I’image Régl. de I’image Contr. avancé Eco MBR i-Style Color Mode a󰀩chage direct Réglage du mode Vidéo Standard Jeux de sport Jeux de combat Jeux de stratégie Texte Point par point / Taille de l’image Adaptive Sync / AMD freesync

: Indisponible A󰀩cherlesinformations Display Information A󰀩chelesinformationssurlesignald’entréeactueldelacartegraphiquedansvotreordinateur. Ajustement Option Restaurer Reset Oui Yes Les données préréglées à l’usine sont restaurées. Réglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSU1920 x 1080 144Hz HDMIAfficher les informationsRéglage de I’imageAfficher les informationsRégl. de I’imageCouleurLangueRestaurerSauvegarde réglagesSélection de l’entréeRéglage audioConfigurationG-MASTER GB2470HSURemise à zéro totale? Oui Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement. NOTEZFRANÇAIS

Mode Verrouillage <Menu OSD> Restez appuyé sur la touche MENU et allumez votre moniteur lorsque celui-ci est éteint, cela vous permettra de verrouiller / déverrouiller la fonction de blocage de l’OSD. <Commutateur d’alimentation / Menu OSD> AppuyezetmaintenezlatoucheMENUdurant5secondeslorsquelemenun’estpasa󰀩chépour verrouiller / déverrouiller la fonction de blocage Power / OSD.FRANÇAIS

Mode veille Quand le signal vidéo de l’ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 0,5W*. L’écran devient noir, et le voyant d’alimentation devient orange. À partir du mode veille, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris. Ce produit dispose de la fonction veille. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglagesdesminuteurs,estconguréeparlesystèmed’exploitation.Consultezlemanueldevotre systèmed’exploitationpourdesinformationssurcetteconguration. 0 0,5W* 100% CONSOMMATION D’ELECTRICITE Bleu Orange MODE NORMAL MODE VEILLE

• Lorsque les périphériques USB ne sont pas connectés.FRANÇAIS DEPANNAGE 31 L’image n’apparaît pas.

Le câble d’alimentation est-il correctement branché ?

L’commutateur d’alimentation est-il sur ON ?

Vérieràl’aided’unautreappareilquelaprisesecteurfonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Si le moniteur est en mode veille, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran n’est pas synchronisé.

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran n’est pas centré.

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran est trop lumineux ou trop sombre. L’écran tremble.

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? DEPANNAGE Problème Contrôle En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants. 1.E󰀨ectuerlesréglagesdécritsàlasectionUTILISATIONDUMONITEURenfonctionduproblème rencontré.Silemoniteurn’a󰀩chepasd’image,allezàl’étape2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Pas de son.

L’équipement audio (Ordinateur etc.) est en marche.

Leniveaudesortiedel’équipementaudioestdanslesspécicationsdumoniteur. Le son est trop fort ou trop faible.

Leniveaudesortiedel’équipementaudioestdanslesspécicationsdu moniteur. (Le voyant d’alimentation ne s’allume pas) (Le voyant d’alimentation est orange) (Le voyant d’alimentation est bleu)FRANÇAIS

Pour une meilleure protection de l’environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.FRANÇAIS

• Lorsque les périphériques USB ne sont pas connectés. NOTEZ Catégorie de taille 24" Panneau LCD La technologie des panneaux Fast IPS Taille Diagonale:23,8"(60,5cm) Taille du point 0,275mm H × 0,275mm V Luminosité 300cd/m

(Par défaut / Économie d’énergie) Rapport de contraste 1000 : 1 (Typique), Fonction d’Contraste avancé disponible Angle de vue Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés (Typique) MPRT 0,2ms Couleursa󰀩chées Environ 16,7 millions Fréquence de synchronisation HDMI: Horizontale: 30,0-225,0kHz, Verticale: 48-180Hz DisplayPort: Horizontale: 250,0kHz, Verticale: 48-180Hz Résolution Native 1920 × 1080, 2,1 Mégapixel Résolution Maximum Supportée HDMI: 1920 × 1080, 180Hz DisplayPort: 1920 × 1080, 180Hz Connecteur d’entrée HDMI × 1, DisplayPort × 1 Signal vidéo en entrée HDMI, DisplayPort USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) Nombre de ports USB Taille du connecteur 1 Montante – Gamme B 4 Descendante – Gamme A Prise Casque Prise mini 3,5mm (Stéréo) Haut-parleurs 2W × 2 (Haut-parleurs stéréo) Taille d’écran maximale 527,0mmL×296,5mmH/20,7"L×11,7"H Alimentation 100-240VAC, 50/60Hz, 1,5A Puissance absorbée* 18W (Typique) Mode veille: 0,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 539,5×355,0-505,0×171,0mm/21,2×14,0-19,9×6,7" (L×H×P) 4,5kg / 9,9lbs Débattement du réglage en hauteur 150mm Angle Inclinaison: Haut: 23 degrés, Bas: 5 degrés, Pivot: Gauche / Droite: 45 degrés chaque Rotation: Dans le sens- des aiguilles d’une montre / antihoraire: 90 degrés chaque Conditions de fonctionnement Utilisation: Stockage: Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (Sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (Sans condensation) Homologation CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0 CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2470HSU-B6 / W6FRANÇAIS 34 ANNEXE

Lorsque les périphériques USB ne sont pas connectés.

Non disponible pour G-MASTER G2470HS. NOTEZ Catégorie de taille 24" Panneau LCD La technologie des panneaux Fast IPS Taille Diagonale:23,8"(60,5cm) Taille du point 0,275mm H × 0,275mm V Luminosité 300cd/m

(Par défaut / Économie d’énergie) Rapport de contraste 1000 : 1 (Typique), Fonction d’Contraste avancé disponible Angle de vue Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés (Typique) MPRT 0,2ms Couleursa󰀩chées Environ 16,7 millions Fréquence de synchronisation HDMI: Horizontale: 30,0-225,0kHz, Verticale: 48-180Hz DisplayPort: Horizontale: 250,0kHz, Verticale: 48-180Hz Résolution Native 1920 × 1080, 2,1 Mégapixel Résolution Maximum Supportée HDMI: 1920 × 1080, 180Hz DisplayPort: 1920 × 1080, 180Hz Connecteur d’entrée HDMI × 1, DisplayPort × 1 Signal vidéo en entrée HDMI, DisplayPort USB Standard*

Taille du connecteur 1 Montante – Gamme B 4 Descendante – Gamme A Prise Casque Prise mini 3,5mm (Stéréo) Haut-parleurs 2W × 2 (Haut-parleurs stéréo) Taille d’écran maximale 527,0mmL×296,5mmH/20,7"L×11,7"H Alimentation 100-240VAC, 50/60Hz, 1,5A Puissance absorbée*

18W (Typique) Mode veille: 0,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 539,5×393,5×192,5mm/21,2×15,4×7,5"(L×H×P) 3,2kg / 7,1lbs Angle d’inclinaison Haut: 21,5 degrés, Bas: 3,5 degrés Conditions de fonctionnement Utilisation: Stockage: Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (Sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (Sans condensation) Homologation CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

• Lorsque les périphériques USB ne sont pas connectés. NOTEZ Catégorie de taille 27" Panneau LCD La technologie des panneaux Fast IPS Taille Diagonale:27,0"(68,6cm) Taille du point 0,311mm H × 0,311mm V Luminosité 300cd/m

(Par défaut / Économie d’énergie) Rapport de contraste 1000 : 1 (Typique), Fonction d’Contraste avancé disponible Angle de vue Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés (Typique) MPRT 0,2ms Couleursa󰀩chées Environ 16,7 millions Fréquence de synchronisation HDMI: Horizontale: 30,0-225,0kHz, Verticale: 48-180Hz DisplayPort: Horizontale: 250,0kHz, Verticale: 48-180Hz Résolution Native 1920 × 1080, 2,1 Mégapixel Résolution Maximum Supportée HDMI: 1920 × 1080, 180Hz DisplayPort: 1920 × 1080, 180Hz Connecteur d’entrée HDMI × 1, DisplayPort × 1 Signal vidéo en entrée HDMI, DisplayPort USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) Nombre de ports USB Taille du connecteur 1 Montante – Gamme B 4 Descendante – Gamme A Prise Casque Prise mini 3,5mm (Stéréo) Haut-parleurs 2W × 2 (Haut-parleurs stéréo) Taille d’écran maximale 596,7mmL×335,7mmH/23,4"L×13,2"H Alimentation 100-240VAC, 50/60Hz, 1,5A Puissance absorbée* 16W (Typique) Mode veille: 0,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 613,0×407,5-557,5×213,0mm/24,1×16,0-21,9×8,3" (L×H×P) 5,4kg / 11,9lbs Débattement du réglage en hauteur 150mm Angle Inclinaison: Haut: 23 degrés, Bas: 5 degrés, Pivot: Gauche / Droite: 45 degrés chaque Rotation: Dans le sens- des aiguilles d’une montre / antihoraire: 90 degrés chaque Conditions de fonctionnement Utilisation: Stockage: Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (Sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (Sans condensation) Homologation CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0 CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2770HSU-B6 / W6FRANÇAIS 36 ANNEXE

Lorsque les périphériques USB ne sont pas connectés.

Non disponible pour G-MASTER G2770HS. NOTEZ Catégorie de taille 27" Panneau LCD La technologie des panneaux Fast IPS Taille Diagonale:27,0"(68,6cm) Taille du point 0,311mm H × 0,311mm V Luminosité 300cd/m

(Par défaut / Économie d’énergie) Rapport de contraste 1000 : 1 (Typique), Fonction d’Contraste avancé disponible Angle de vue Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés (Typique) MPRT 0,2ms Couleursa󰀩chées Environ 16,7 millions Fréquence de synchronisation HDMI: Horizontale: 30,0-225,0kHz, Verticale: 48-180Hz DisplayPort: Horizontale: 250,0kHz, Verticale: 48-180Hz Résolution Native 1920 × 1080, 2,1 Mégapixel Résolution Maximum Supportée HDMI: 1920 × 1080, 180Hz DisplayPort: 1920 × 1080, 180Hz Connecteur d’entrée HDMI × 1, DisplayPort × 1 Signal vidéo en entrée HDMI, DisplayPort USB Standard*

Taille du connecteur 1 Montante – Gamme B 4 Descendante – Gamme A Prise Casque Prise mini 3,5mm (Stéréo) Haut-parleurs 2W × 2 (Haut-parleurs stéréo) Taille d’écran maximale 596,7mmL×335,7mmH/23,4"L×13,2"H Alimentation 100-240VAC, 50/60Hz, 1,5A Puissance absorbée*

(L×H×P) 4,0kg / 8,8lbs Angle d’inclinaison Haut: 21,5 degrés, Bas: 3,5 degrés Conditions de fonctionnement Utilisation: Stockage: Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (Sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (Sans condensation) Homologation CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0

• Lorsque les périphériques USB ne sont pas connectés. NOTEZ Catégorie de taille 27" Panneau LCD La technologie des panneaux Fast IPS Taille Diagonale:27,0"(68,6cm) Taille du point 0,233mm H × 0,233mm V Luminosité 400cd/m

(Par défaut / Économie d’énergie) Rapport de contraste 1200 : 1 (Typique), Fonction d’Contraste avancé disponible Angle de vue Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés (Typique) MPRT 0,2ms Couleursa󰀩chées Environ 1,07G Fréquence de synchronisation HDMI: Horizontale: 30,0-217,4kHz, Verticale: 48-180Hz DisplayPort: Horizontale: 277,3kHz, Verticale: 48-180Hz Résolution Native 2560 × 1440, 3,7 Mégapixel Résolution Maximum Supportée HDMI: 2560 × 1440, 144Hz DisplayPort: 2560 × 1440, 180Hz Connecteur d’entrée HDMI × 1, DisplayPort × 1 Signal vidéo en entrée HDMI, DisplayPort USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) Nombre de ports USB Taille du connecteur 1 Montante – Gamme B 4 Descendante – Gamme A Prise Casque Prise mini 3,5mm (Stéréo) Haut-parleurs 2W × 2 (Haut-parleurs stéréo) Taille d’écran maximale 596,7mmL×335,7mmH/23,4"L×13,2"H Alimentation 100-240VAC, 50/60Hz, 1,5A Puissance absorbée* 21W (Typique) Mode veille: 0,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 613,0×400,0-550,0×213,0mm/24,1×15,7-21,9×8,3" (L×H×P) 5,4kg / 11,9lbs Débattement du réglage en hauteur 150mm Angle Inclinaison: Haut: 23 degrés, Bas: 5 degrés, Pivot: Gauche / Droite: 45 degrés chaque Rotation: Dans le sens- des aiguilles d’une montre / antihoraire: 90 degrés chaque Conditions de fonctionnement Utilisation: Stockage: Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (Sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (Sans condensation) Homologation CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0 CARACTÉRISTIQUES TECHNIQUES : G-MASTER GB2770QSU-B6 / W6FRANÇAIS 38 ANNEXE

• Lorsque les périphériques USB ne sont pas connectés. NOTEZ Catégorie de taille 27" Panneau LCD La technologie des panneaux Fast IPS Taille Diagonale:27,0"(68,6cm) Taille du point 0,233mm H × 0,233mm V Luminosité 400cd/m

(Par défaut / Économie d’énergie) Rapport de contraste 1200 : 1 (Typique), Fonction d’Contraste avancé disponible Angle de vue Droite / Gauche: 89 degrés chaque, Haut / Bas: 89 degrés (Typique) MPRT 0,2ms Couleursa󰀩chées Environ 1,07G Fréquence de synchronisation HDMI: Horizontale: 30,0-217,4kHz, Verticale: 48-180Hz DisplayPort: Horizontale: 277,3kHz, Verticale: 48-180Hz Résolution Native 2560 × 1440, 3,7 Mégapixel Résolution Maximum Supportée HDMI: 2560 × 1440, 144Hz DisplayPort: 2560 × 1440, 180Hz Connecteur d’entrée HDMI × 1, DisplayPort × 1 Signal vidéo en entrée HDMI, DisplayPort USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) Nombre de ports USB Taille du connecteur 1 Montante – Gamme B 4 Descendante – Gamme A Prise Casque Prise mini 3,5mm (Stéréo) Haut-parleurs 2W × 2 (Haut-parleurs stéréo) Taille d’écran maximale 596,7mmL×335,7mmH/23,4"L×13,2"H Alimentation 100-240VAC, 50/60Hz, 1,5A Puissance absorbée* 21W (Typique) Mode veille: 0,5W maximum, Mode éteint: 0,3W maximum Dimensions / Poids net 613,0 × 438,0 × 192,5

(L×H×P) 4,0kg / 8,8lbs Angle d’inclinaison Haut: 21,5 degrés, Bas: 3,5 degrés Conditions de fonctionnement Utilisation: Stockage: Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (Sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (Sans condensation) Homologation CE, UKCA, TÜV-Bauart, EAC, VCCI, PSE, Eyesafe 2.0 CARACTÉRISTIQUES TECHNIQUES : G-MASTER G2770QSU-B6FRANÇAIS

( ) : Plage d’ajustement maximum

( ) : Plage d’ajustement maximum

Disponible uniquement pour G-MASTER G(B)2770QSU.
