Type de produit	Baie de disques pour ordinateur portable
Marque	Digitus
Modèle	DA-71108
Matériau du boîtier	Alliage d'aluminium pour dissipation thermique
Dimensions (L x l x H)	129 x 128 x 12,7 mm
Poids	Environ 100 g
Interface disque	SATA III (6,0 Gbit/s), rétrocompatible SATA I/II
Connectique	SATA (adapté au connecteur du lecteur CD-ROM)
Alimentation	Par le connecteur SATA de l'ordinateur portable
Systèmes d'exploitation compatibles	Windows 2000/2003/XP/Vista/7/8, Linux, Mac OS 10
Fonction principale	Remplacement du lecteur CD-ROM par un disque dur ou SSD 2,5 pouces
Épaisseur de baie compatible	12,7 mm
Installation	Insérer le disque dur, fixer avec vis, placer dans le châssis, puis dans le portable
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec
Sécurité	Éteindre et débrancher l'ordinateur avant installation
Pièces détachées et réparabilité	Aucune pièce détachable ; remplacer l'ensemble si défectueux
Informations générales	Conforme à la directive RoHS 2011/65/UE ; fabriqué par Assmann Electronic GmbH

FOIRE AUX QUESTIONS - DA-71108 Digitus

Quelle est la vitesse de transfert maximale du Digitus DA-71108 ?

La vitesse de transfert réelle la plus élevée est de 6,0 Gbit/s en mode SATA III. Il est compatible avec les normes SATA I et SATA II.

Ce boîtier est-il compatible avec mon ordinateur portable ?

Il est conçu pour les ordinateurs portables équipés d'un lecteur CD-ROM au format 12,7 mm d'épaisseur et d'un connecteur SATA. Vérifiez l'épaisseur et le type de connecteur avant achat.

Comment installer le disque dur dans le boîtier ?

Déballez le disque dur, soulevez le loquet du châssis, placez le disque dur et fixez-le avec les vis fournies. Insérez le disque dur dans le connecteur jusqu'au verrouillage, puis abaissez le loquet.

Ce boîtier fonctionne-t-il avec un SSD ?

Oui, il accepte les disques durs et les SSD au format 2,5 pouces avec interface SATA.

Faut-il une alimentation externe ?

Non, l'alimentation est fournie directement par le connecteur SATA de l'ordinateur portable. Aucune source externe n'est nécessaire.

Quels systèmes d'exploitation sont supportés ?

Le boîtier est compatible avec Windows (2000 à 8), Linux et Mac OS 10. Aucun pilote supplémentaire n'est requis.

Puis-je utiliser ce boîtier avec un disque dur de 9,5 mm ?

Ce modèle (DA-71108) est conçu pour des baies de 12,7 mm. Pour une baie de 9,5 mm, choisissez le modèle DA-71109.

Le boîtier est-il livré avec les vis et la façade ?

Oui, le kit comprend les vis de fixation et la façade à adapter sur le boîtier pour remplacer celle du lecteur CD-ROM.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. Évitez les liquides et produits abrasifs.

Que faire si le boîtier n'est pas reconnu par l'ordinateur ?

Vérifiez la compatibilité de l'interface SATA, la connexion du câble et la configuration du BIOS. Assurez-vous que le disque dur est correctement inséré et formaté.

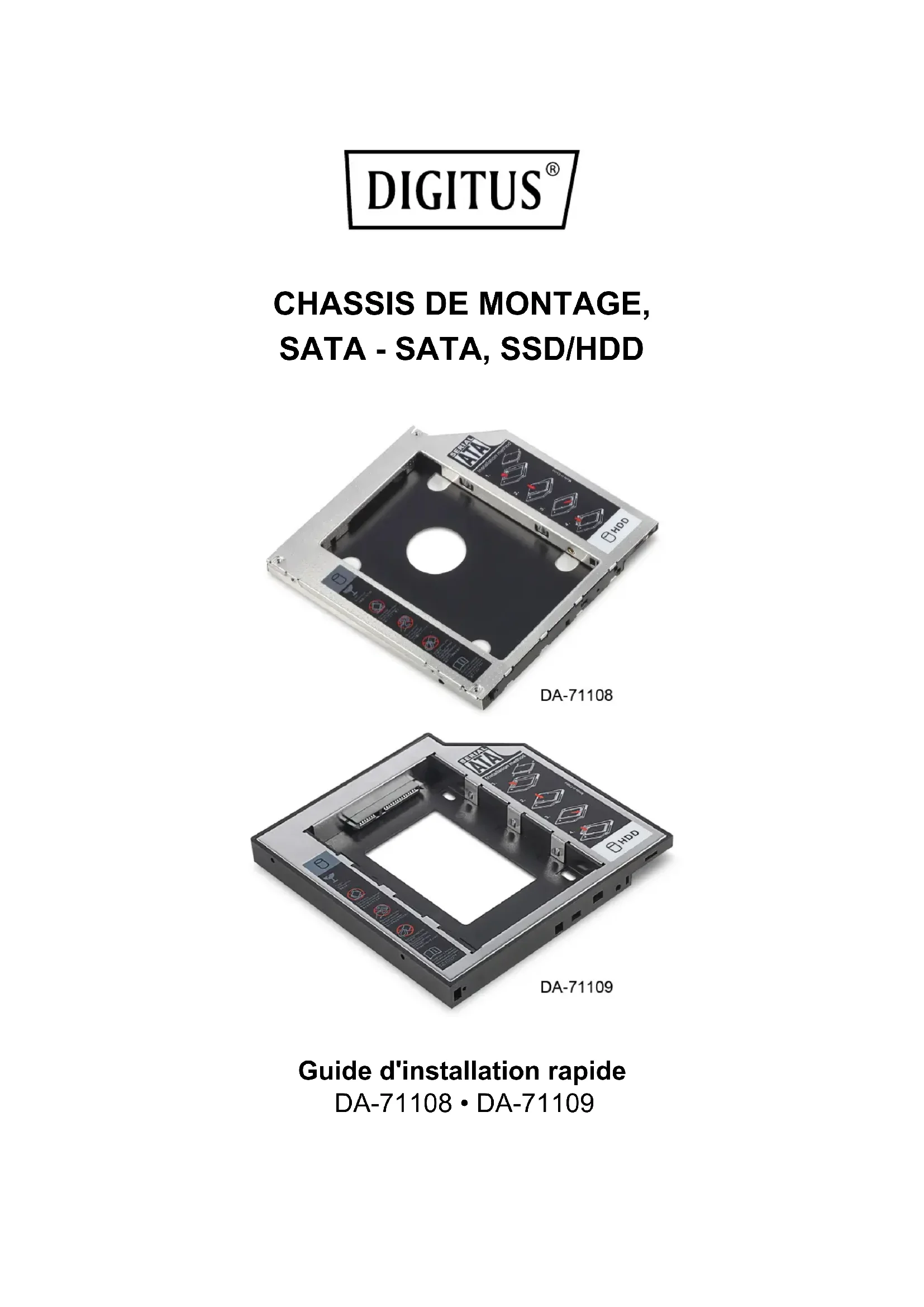

MODE D'EMPLOI DA-71108 Digitus

Guide d'installation rapide

DA-71108 • DA-71109

Caractéristiques techniques :

Compatible : Windows 2000/2003/XP/Vista/7/8, Linux, Mac OS 10

Coque en alliage d'aluminium pour une meilleure dissipation de la chaleur

DA-71108 - SATA - STATA (III) 12,7 mm

Dimensions du produit : 129 x 128 x 12,7 mm

Vitesse de transfert réelle la plus élevée 6,0 Gbit/s SATA III, compatible avec SATA I, SATA II

DA-71109 - SATA - STATA (III) 9,5 mm

Dimensions du produit : 129 x 128 x 9,5 mm

Vitesse de transfert réelle la plus élevée 6,0 Gbit/s SATA III, compatible avec SATA I, SATA II

Consignes d'installation :

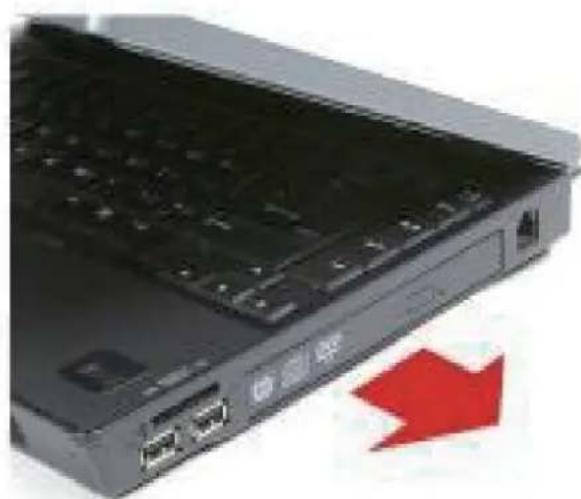

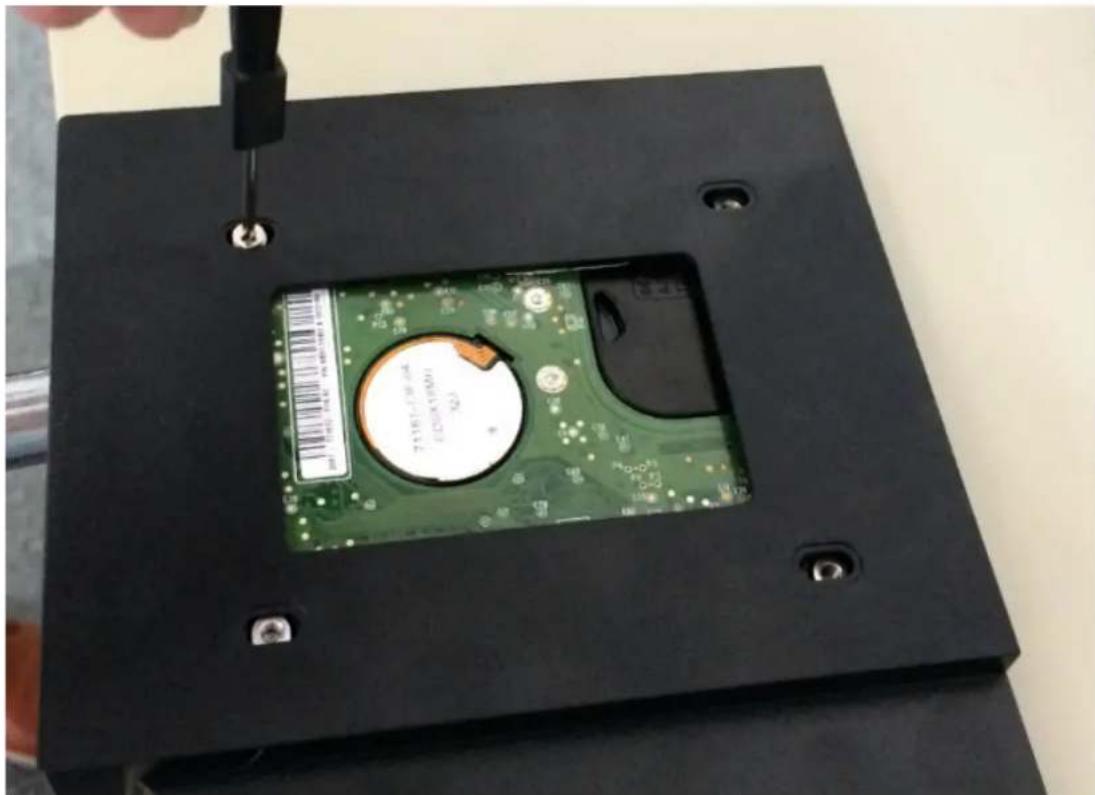

Dévissez d'abord le cache en dessous de l'ordinateur portatif/portable.

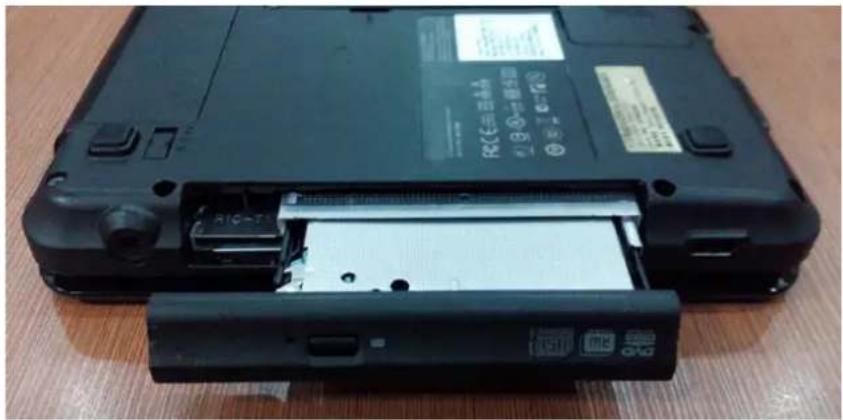

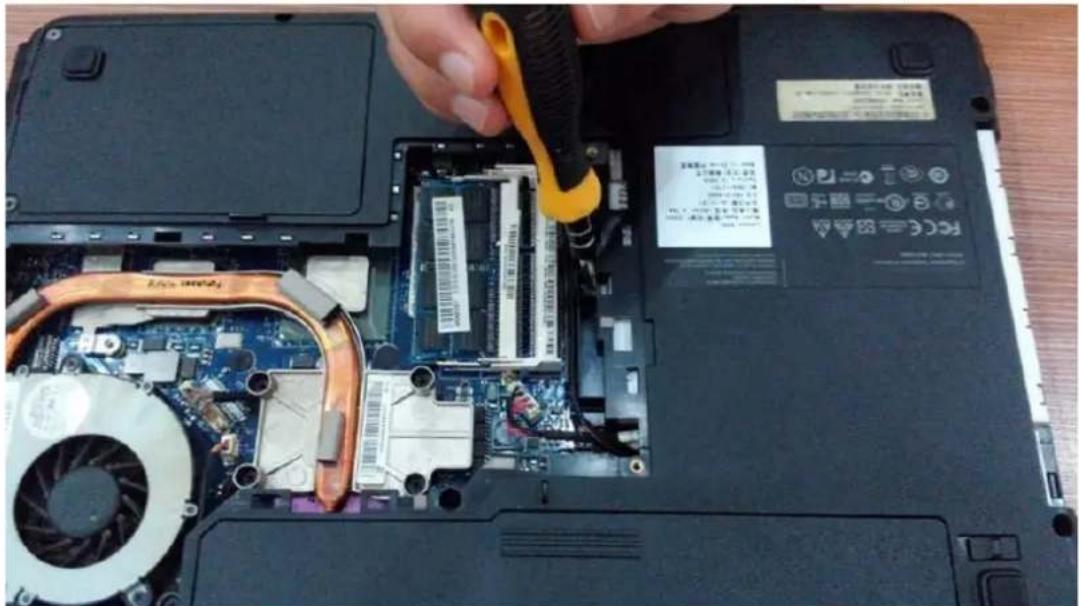

Démontez le lecteur CD-ROM à l'intérieur de l'ordinateur portatif/portable.

Une fois le lecteur CD-ROM retiré, vérifiez son épaisseur qui doit être de 12,7 mm ou 9,5 mm. Pour s'assurer que le 2d châssis de disque dur est compatible, il faut vérifier que le connecteur du lecteur CD-ROM est celui d'un disque SATA ou IDE.

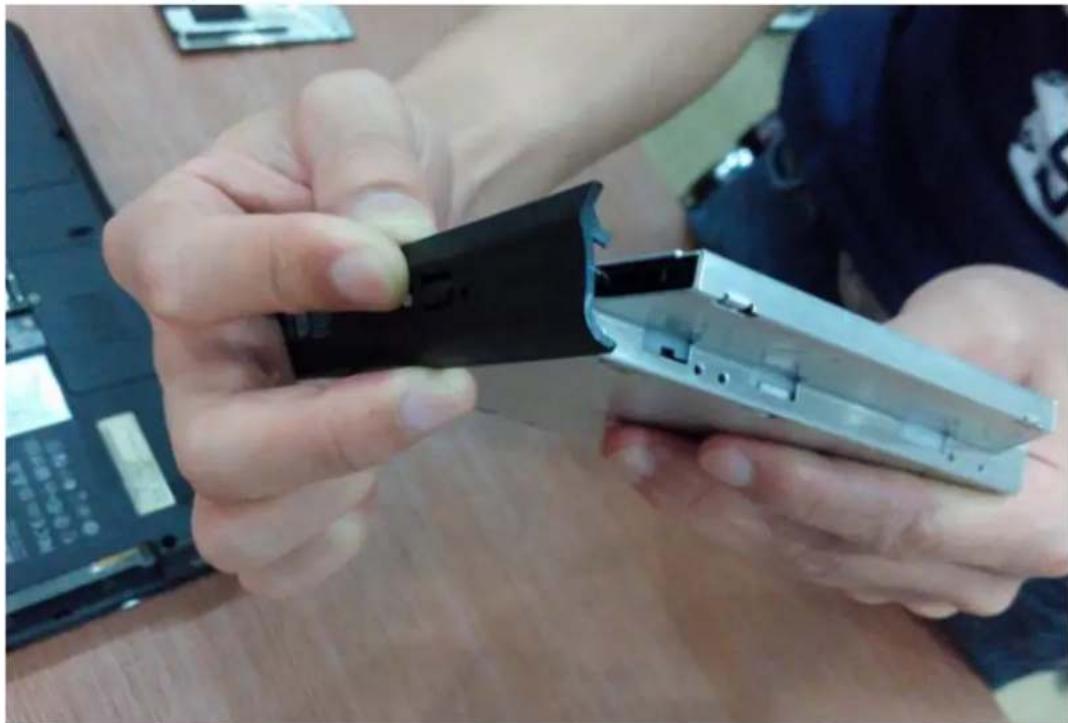

Enlevez la façade du lecteur.

Puis dévissez l'attache de l'autre côté du lecteur.

Méthode d'installation :

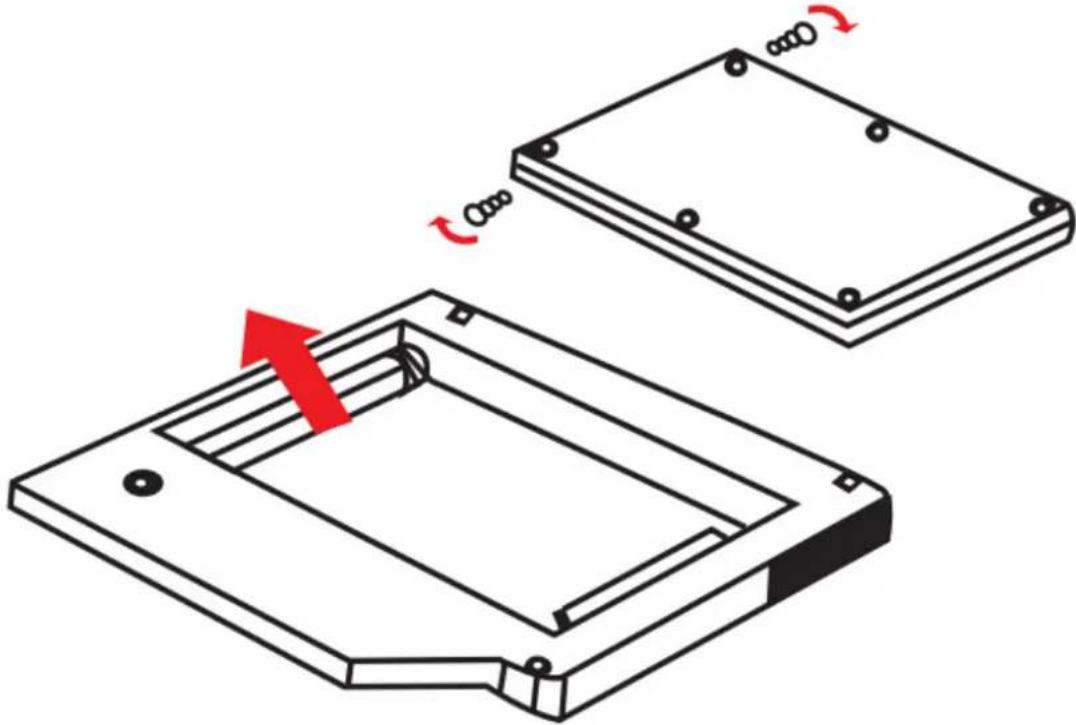

Déballez le disque dur. Soulevez le loquet de retenue du disque dur dans son châssis. Installez les vis sur le disque dur.

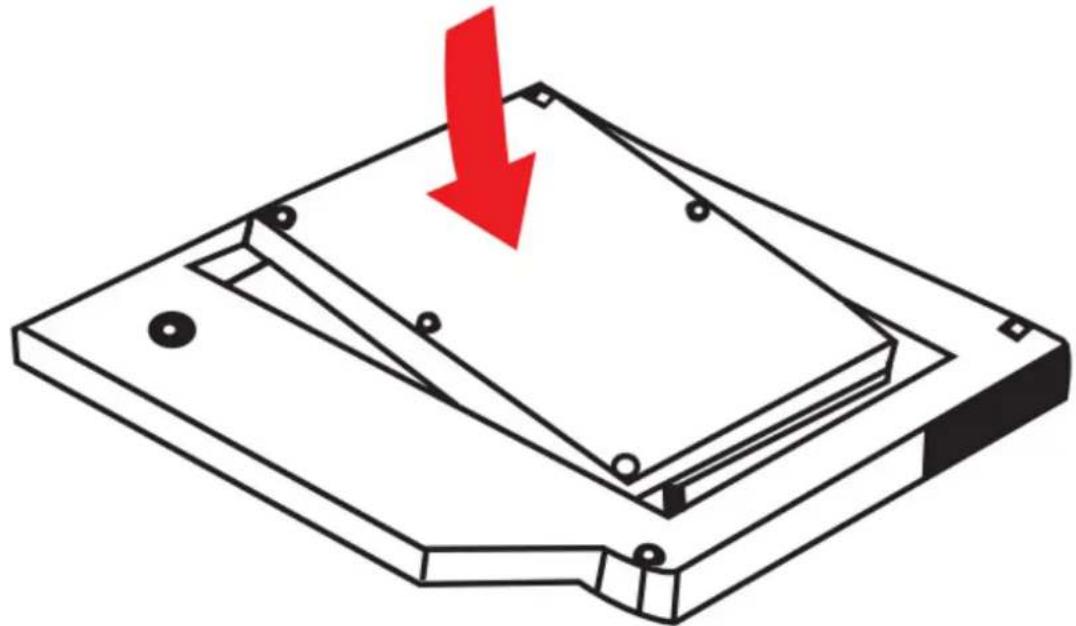

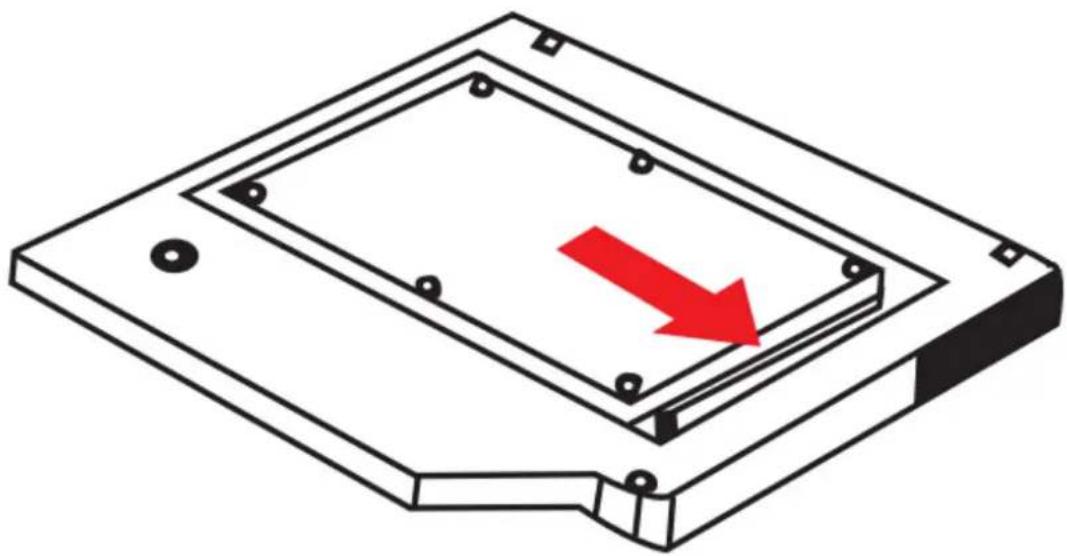

1. Insérez le disque dur dans le châssis de disque dur.

1. Insérez le disque dur dans le connecteur jusqu'à ce qu'il se verrouille en place.

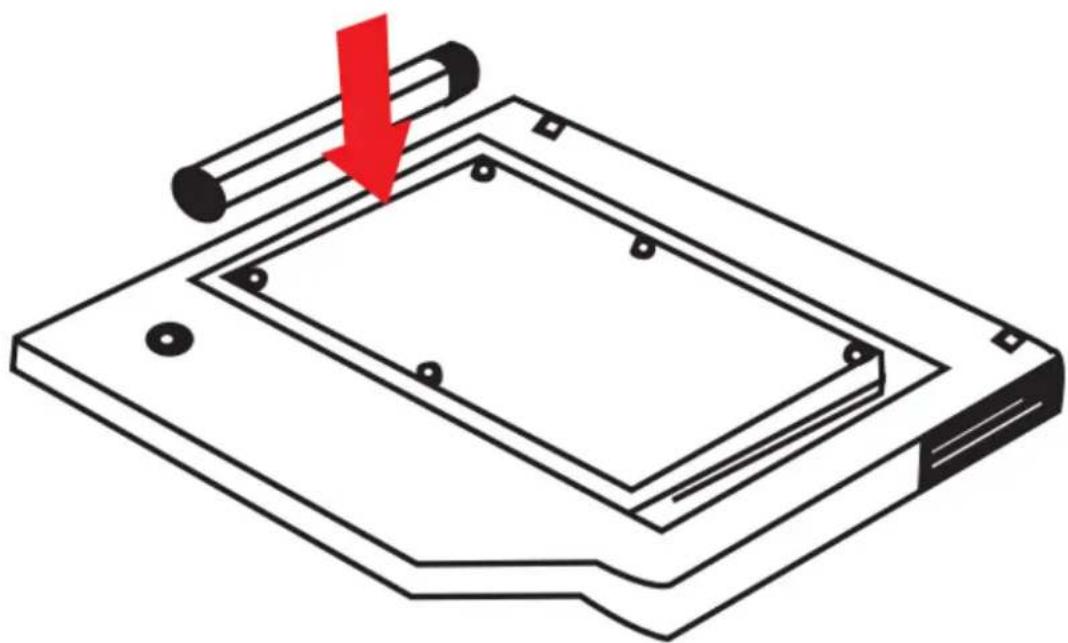

1. Abaissez le loquet de retenue du disque dur dans son châssis pour le fermer

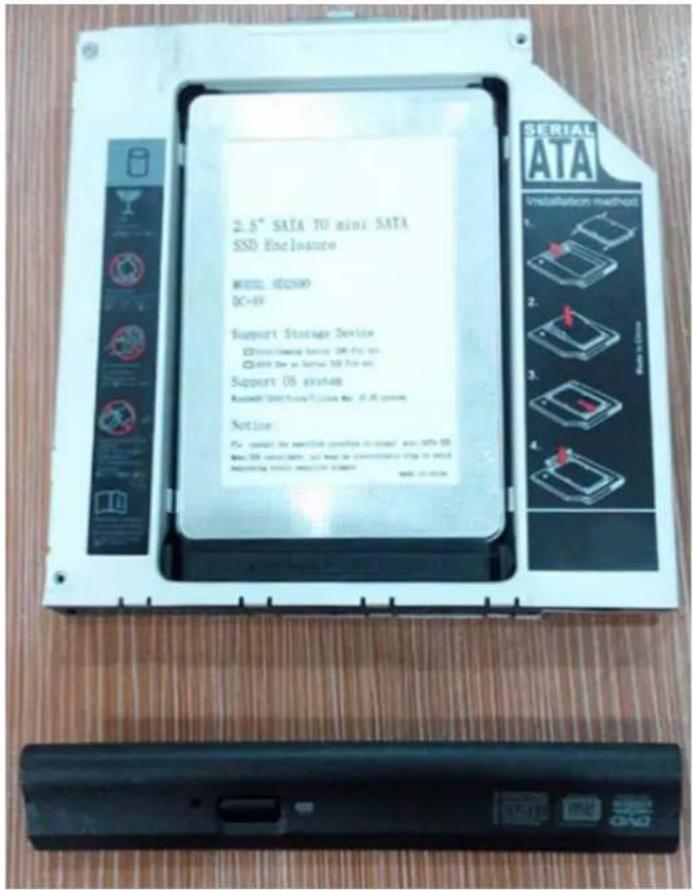

Remontez la façade et l'attache sur le 2d châssis de disque dur, qui a été choisi précédemment.

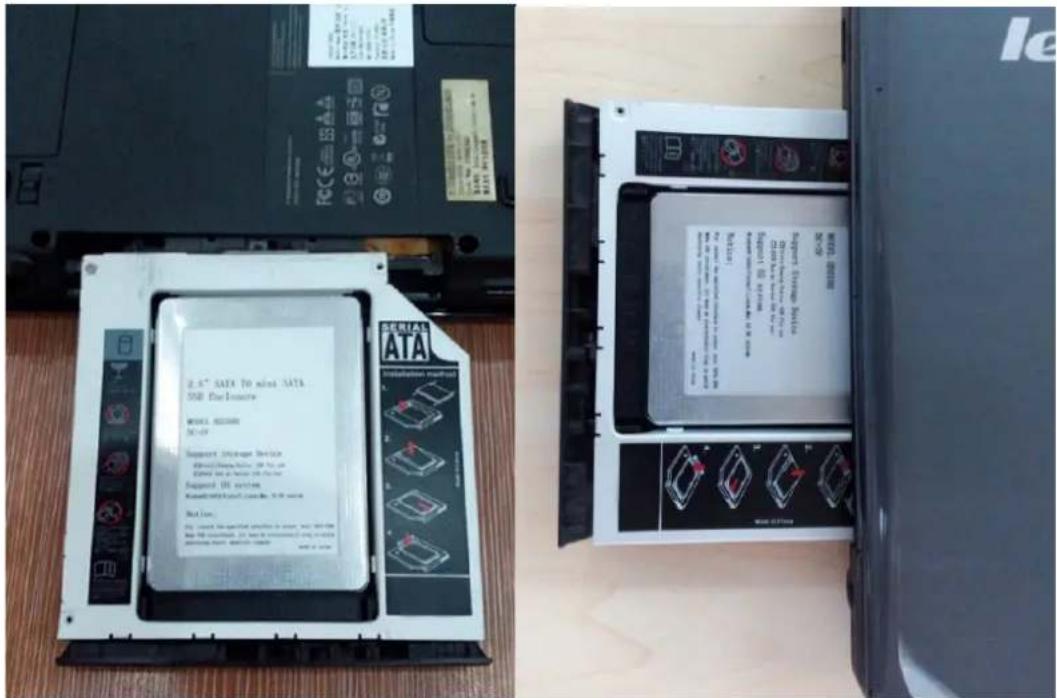

Insérez le 2d châssis de disque dur dans l'ordinateur portable.

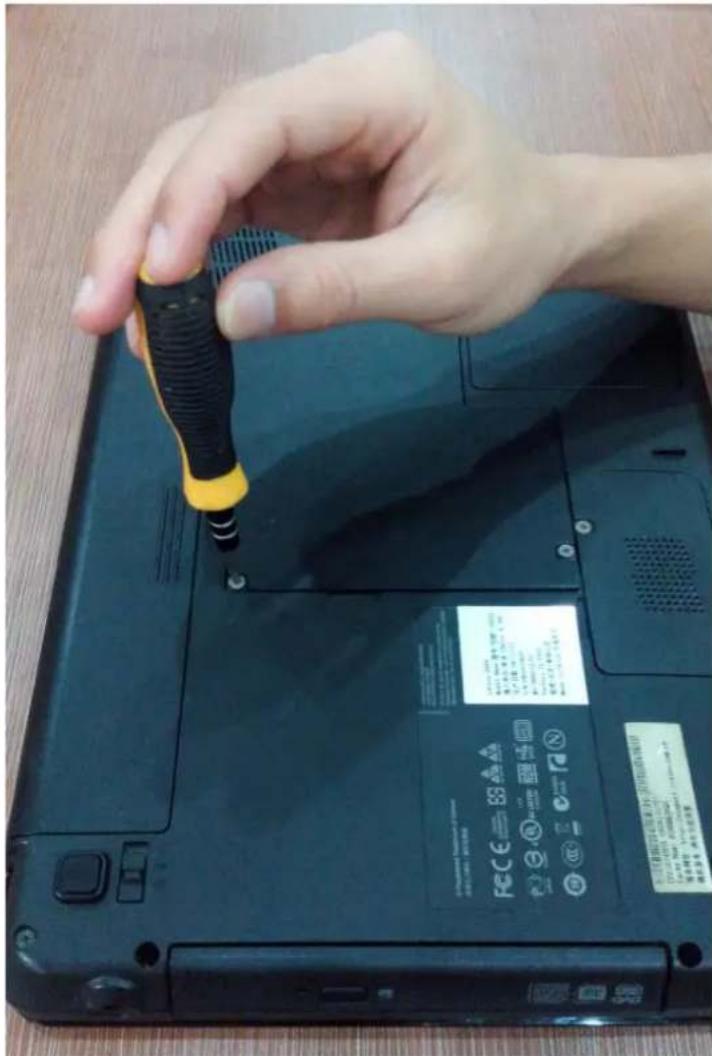

Enfin, remontez les vis du cache au dos de l'ordinateur portable.

La ASSMANN Electronic GmbH, déclare par les présentes, que cet appareil est en conformité avec les exigences de la Directive 2011/65/EU sur la conformité RoHS. La déclaration de conformité complète peut être demandée par courrier à l'adresse du fabricant mentionnée ci-dessous.
