Type de produit	Système de refroidissement pour ordinateur portable / Caddy pour disque dur
Marque	Digitus
Modèle	DA-71109
Matériau du boîtier	Alliage d'aluminium pour une dissipation thermique optimale
Interface	SATA III (compatible SATA I et II)
Vitesse de transfert maximale	6,0 Gbit/s
Dimensions	129 x 128 x 9,5 mm
Poids	Environ 100 g (estimation)
Alimentation	Alimenté par le port SATA de l'ordinateur portable (bus-powered)
Systèmes d'exploitation compatibles	Windows 2000/2003/XP/Vista/7/8, Linux, Mac OS 10
Fonction principale	Remplacement du lecteur CD-ROM par un disque dur pour augmenter la capacité de stockage
Avantage thermique	La coque en aluminium dissipe la chaleur du disque dur
Installation	Insérer le disque dur dans le caddy, puis installer dans le logement du lecteur optique
Entretien	Nettoyer avec un chiffon doux et sec, éviter l'humidité
Sécurité	Débrancher l'ordinateur avant installation ; respecter les précautions contre les décharges électrostatiques
Pièces détachées	Vis et façade fournies ; pas de pièces détachées disponibles séparément
Réparabilité	Produit non réparable par l'utilisateur ; contacter le fabricant en cas de panne
Certifications	Conforme à la directive RoHS 2011/65/EU
Contenu de l'emballage	Caddy, vis, façade (déduit de la notice)

FOIRE AUX QUESTIONS - DA-71109 Digitus

Quel type de disque dur puis-je installer dans le caddy DA-71109 ?

Le caddy DA-71109 accepte les disques durs SATA de 2,5 pouces d'une épaisseur maximale de 9,5 mm. Il est compatible avec les disques durs mécaniques (HDD) et les disques SSD.

Ce caddy est-il compatible avec mon ordinateur portable ?

Il est compatible avec les ordinateurs portables équipés d'un lecteur CD-ROM SATA de 9,5 mm. Vérifiez que votre lecteur optique est amovible et dispose d'une connexion SATA.

Comment installer le disque dur dans le caddy ?

1) Retirez le cache du lecteur CD-ROM. 2) Démontez le lecteur optique. 3) Retirez la façade du lecteur et l'attache latérale. 4) Insérez le disque dur dans le caddy en alignant les connecteurs. 5) Vissez le disque dur en place. 6) Remontez la façade et l'attache. 7) Insérez le caddy dans l'ordinateur. 8) Revissez le cache.

Le caddy fonctionne-t-il avec un SSD ?

Oui, le caddy est compatible avec les SSD SATA de 2,5 pouces (9,5 mm d'épaisseur). Les SSD offrent des vitesses de lecture/écriture plus rapides.

Quelle est la vitesse de transfert maximale ?

La vitesse de transfert réelle maximale est de 6,0 Gbit/s pour SATA III. Le caddy est rétrocompatible avec SATA I et SATA II.

Mon ordinateur portable a un lecteur optique IDE. Puis-je utiliser ce caddy ?

Non, le caddy DA-71109 est conçu pour les connecteurs SATA. Pour un lecteur IDE, il faudrait un caddy spécifique.

Est-ce que ce caddy refroidit le disque dur ?

Oui, la coque en alliage d'aluminium dissipe la chaleur générée par le disque dur, ce qui améliore la durée de vie de votre disque.

Puis-je installer un disque dur de 12,7 mm d'épaisseur ?

Non, le modèle DA-71109 est conçu pour les disques de 9,5 mm. Le modèle DA-71108 accepte les disques de 12,7 mm.

Comment nettoyer le caddy ?

Utilisez un chiffon doux et sec. Évitez tout produit chimique ou liquide. Débranchez toujours l'appareil avant de le nettoyer.

Que faire si mon ordinateur ne reconnaît pas le disque dur ?

Vérifiez que le disque dur est correctement inséré et que les vis sont bien serrées. Assurez-vous que le BIOS détecte le disque. Si le problème persiste, testez le disque dur dans un autre boîtier ou contactez le support.

MODE D'EMPLOI DA-71109 Digitus

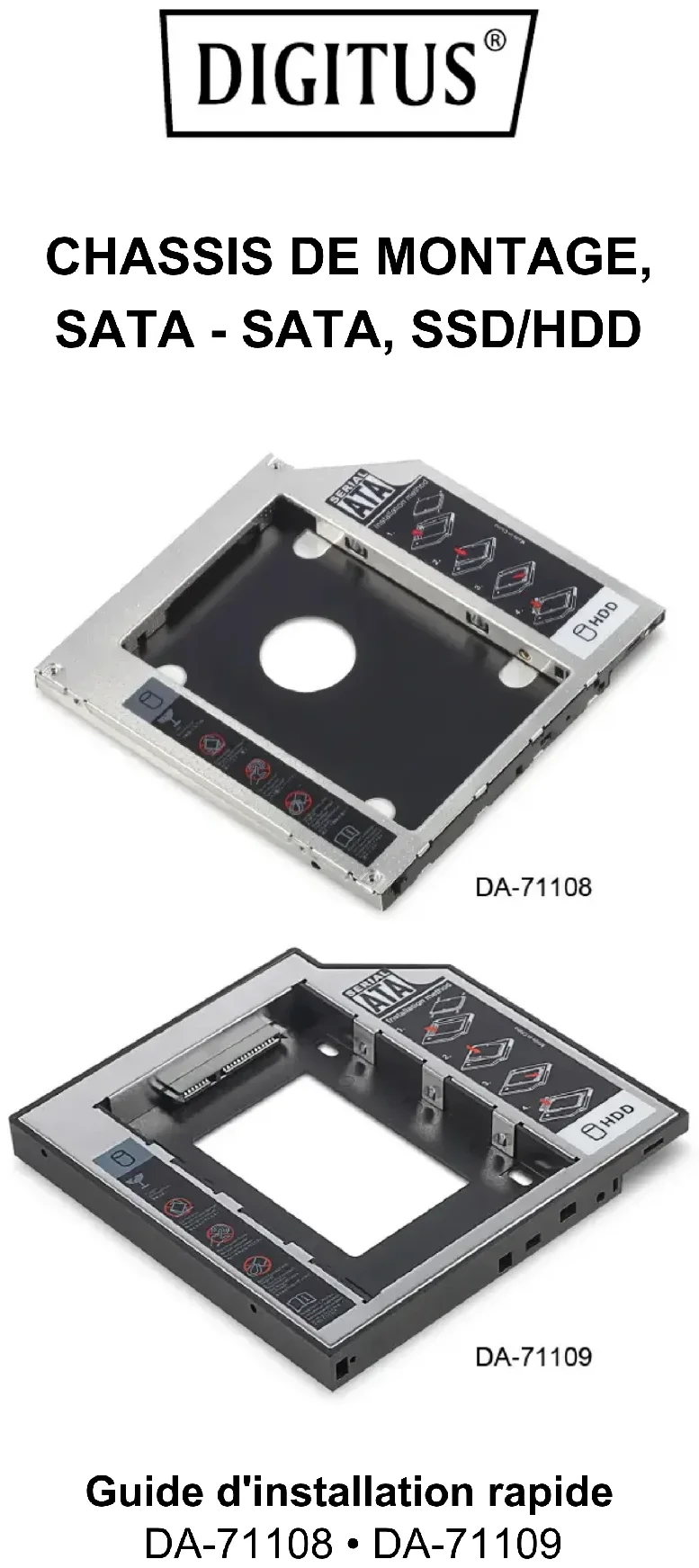

Guide d'installation rapide

DA-71108 • DA-71109

Caractéristiques techniques :

Compatible : Windows 2000/2003/XP/Vista/7/8, Linux, Mac OS 10

Coque en alliage d'aluminium pour une meilleure dissipation de la chaleur

DA-71108 - SATA - STATA (III) 12,7 mm

Dimensions du produit : 129 x 128 x 12,7 mm

Vitesse de transfert réelle la plus élevée 6,0 Gbit/s SATA III, compatible avec SATA I, SATA II

DA-71109 - SATA - STATA (III) 9,5 mm

Dimensions du produit : 129 x 128 x 9,5 mm

Vitesse de transfert réelle la plus élevée 6,0 Gbit/s SATA III, compatible avec SATA I, SATA II

Consignes d'installation :

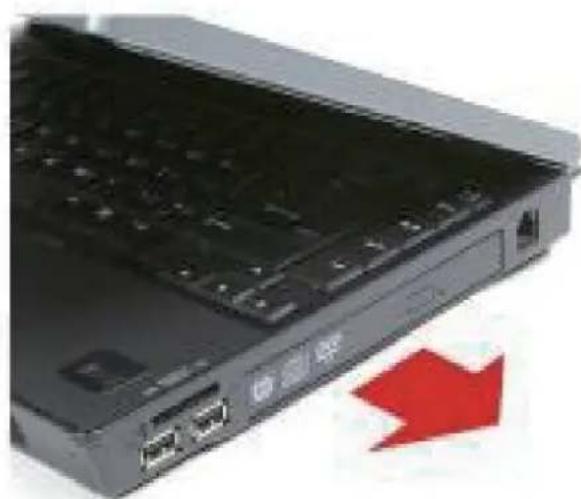

Dévissez d'abord le cache en dessous de l'ordinateur portatif/portable.

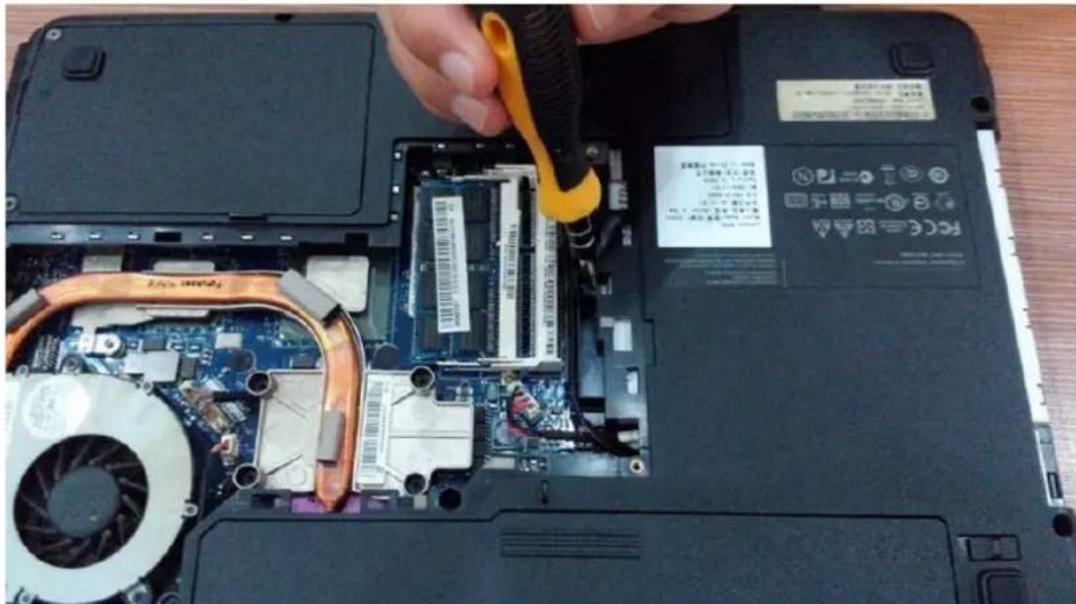

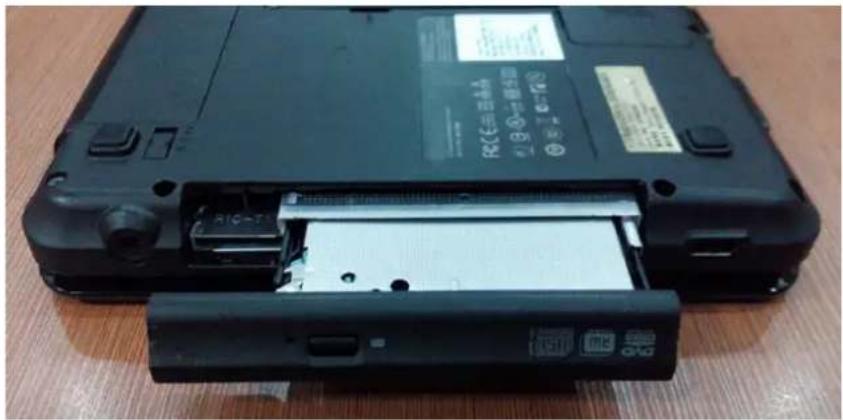

Démontez le lecteur CD-ROM à l'intérieur de l'ordinateur portatif/portable.

Une fois le lecteur CD-ROM retiré, vérifiez son épaisseur qui doit être de 12,7 mm ou 9,5 mm. Pour s'assurer que le 2d châssis de disque dur est compatible, il faut vérifier que le connecteur du lecteur CD-ROM est celui d'un disque SATA ou IDE.

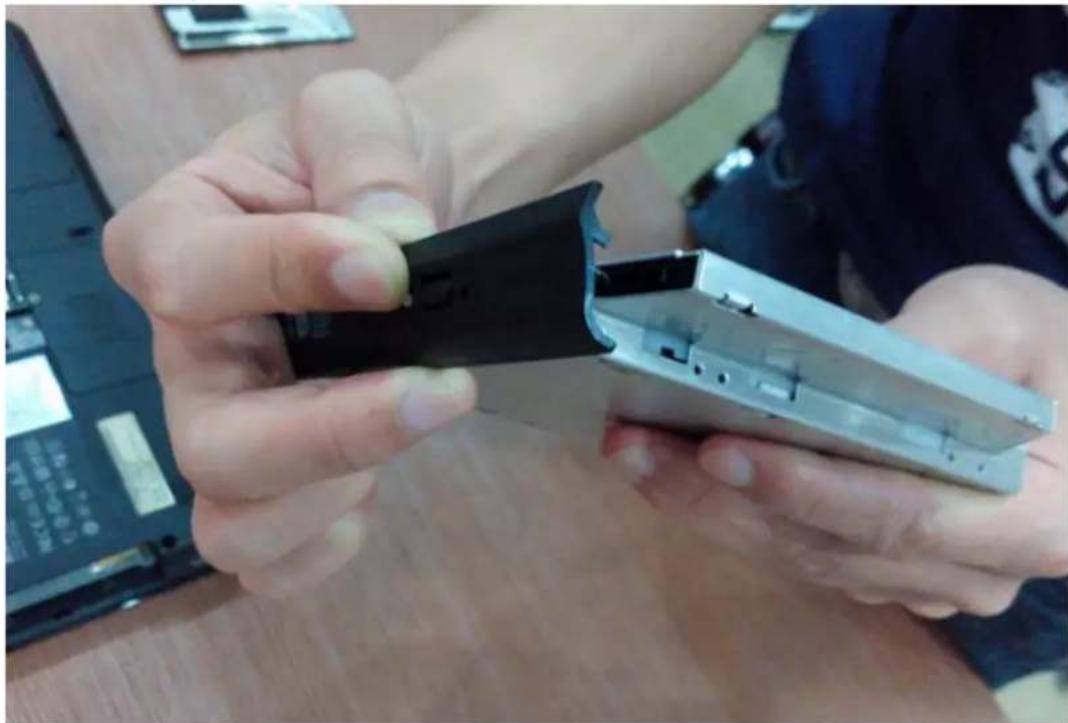

Enlevez la façade du lecteur.

Puis dévissez l'attache de l'autre côté du lecteur.

Méthode d'installation :

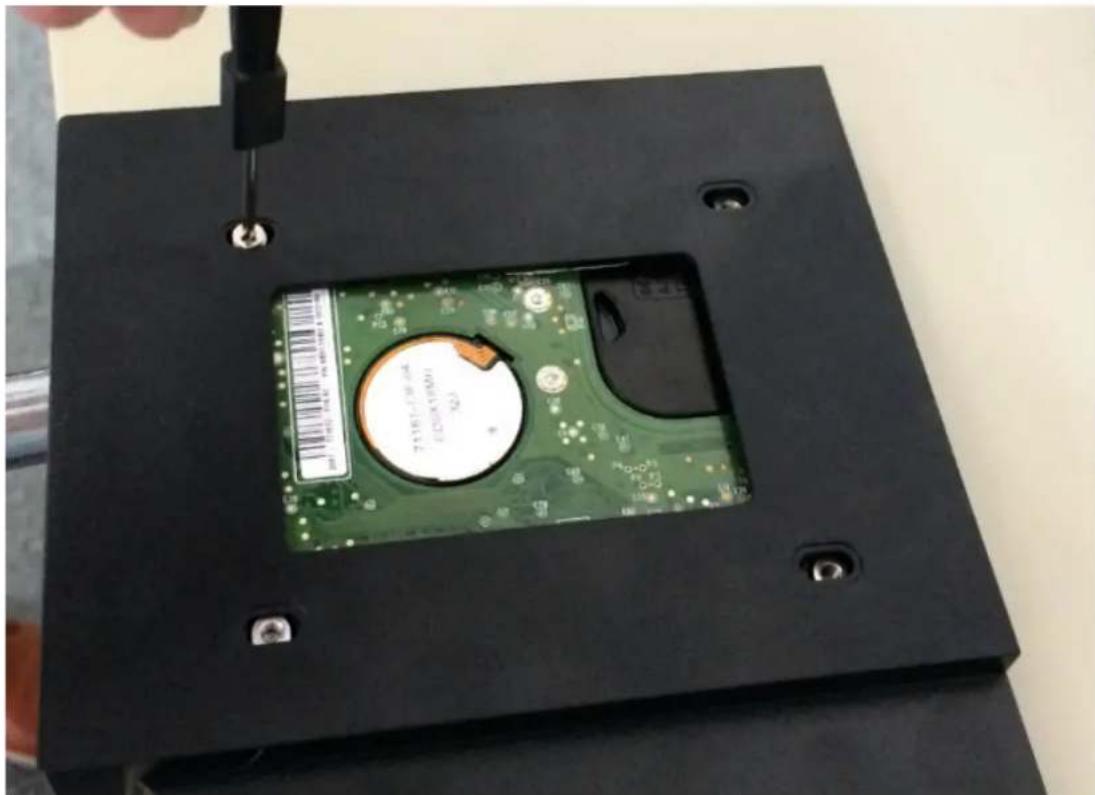

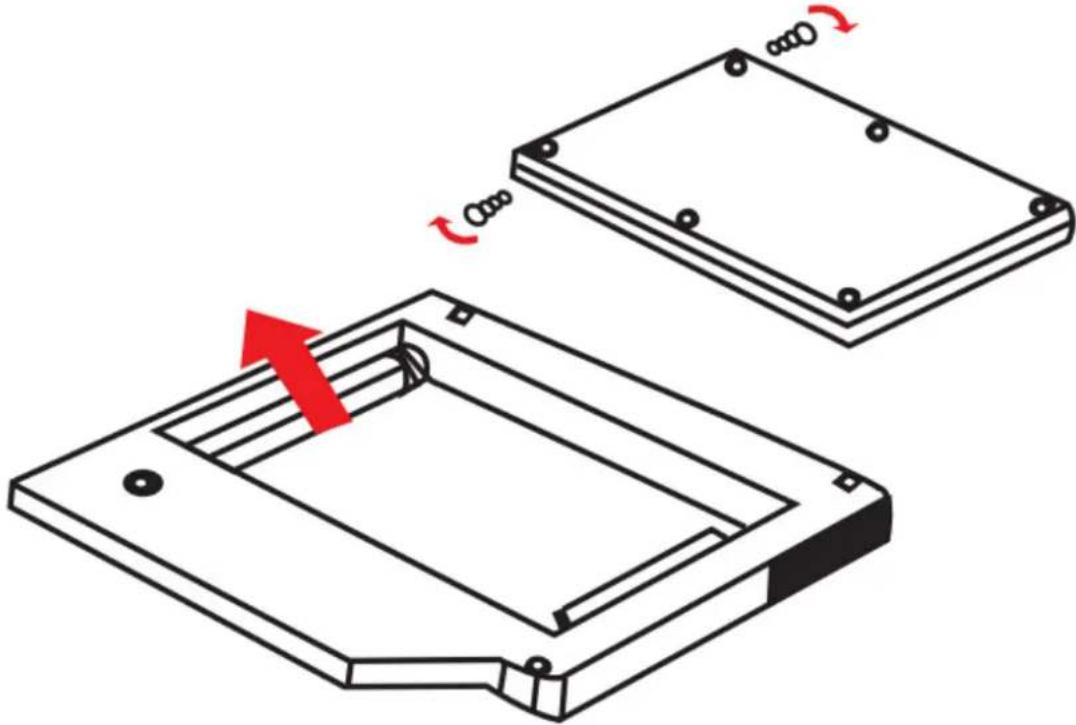

Déballez le disque dur. Soulevez le loquet de retenue du disque dur dans son châssis. Installez les vis sur le disque dur.

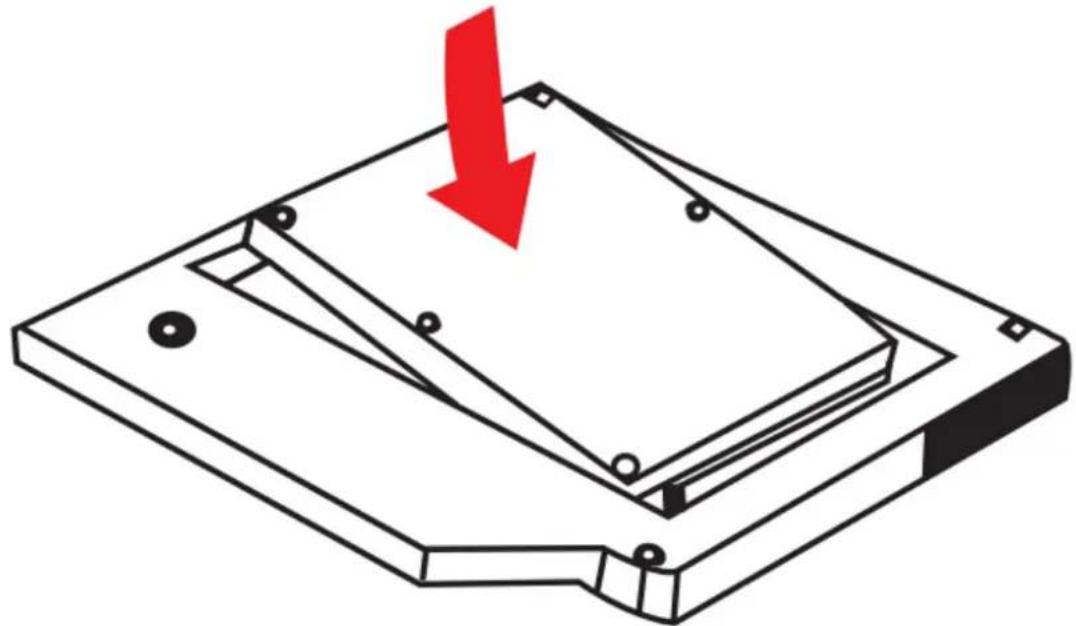

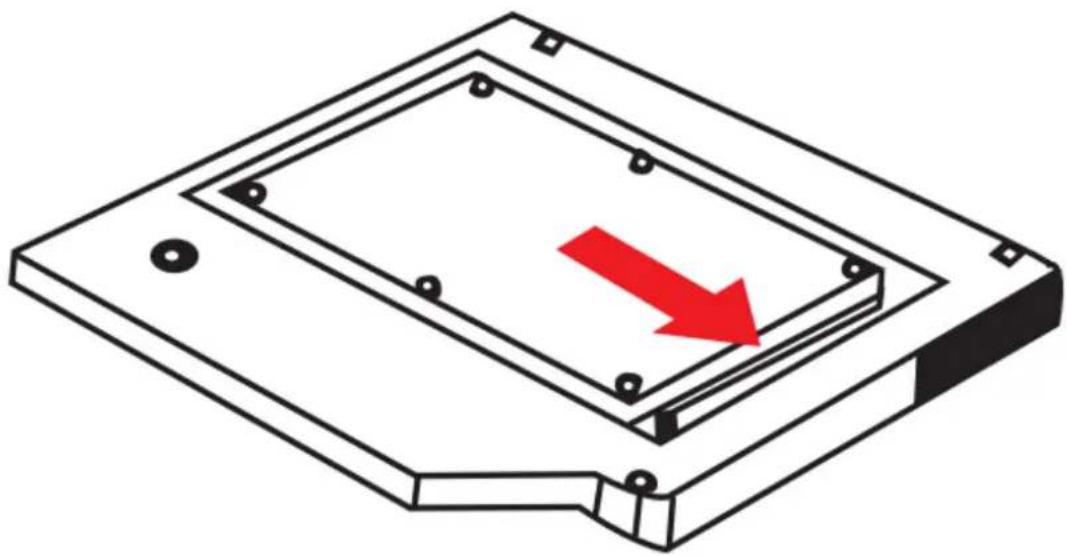

1. Insérez le disque dur dans le châssis de disque dur.

1. Insérez le disque dur dans le connecteur jusqu'à ce qu'il se verrouille en place.

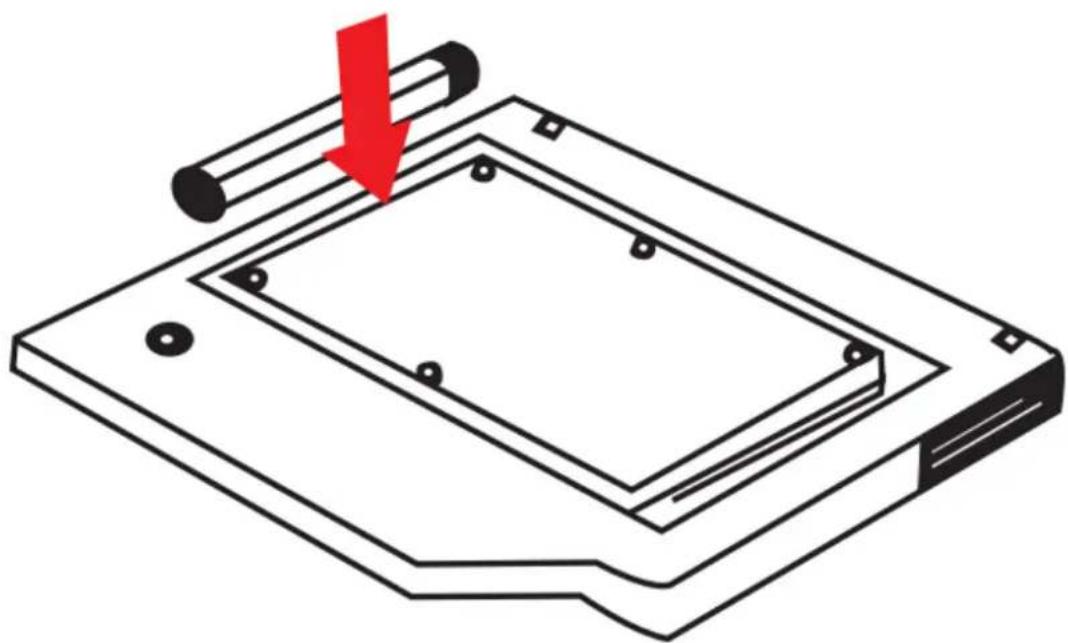

1. Abaissez le loquet de retenue du disque dur dans son châssis pour le fermer

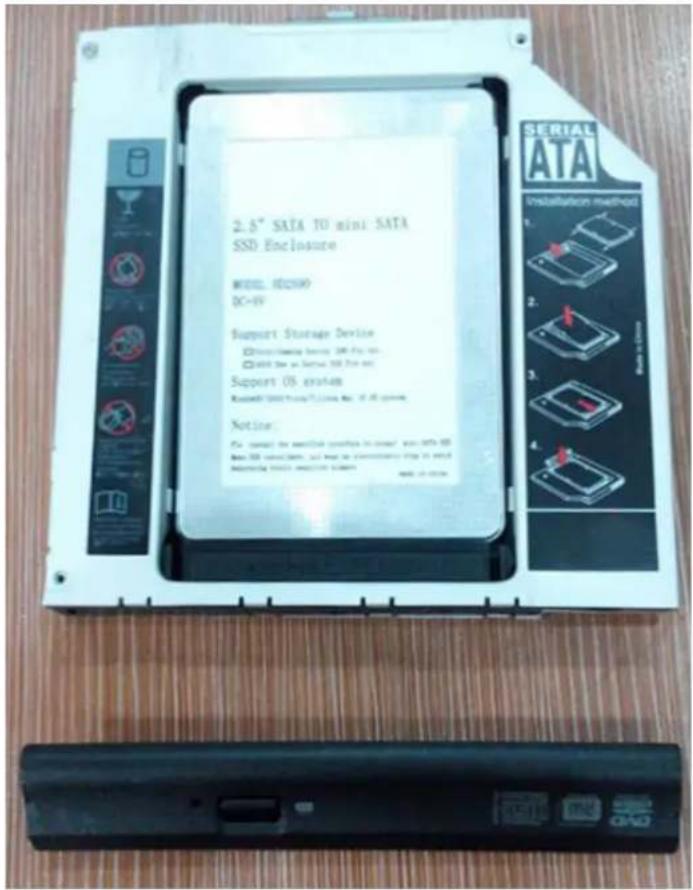

Remontez la façade et l'attache sur le 2d châssis de disque dur, qui a été choisi précédemment.

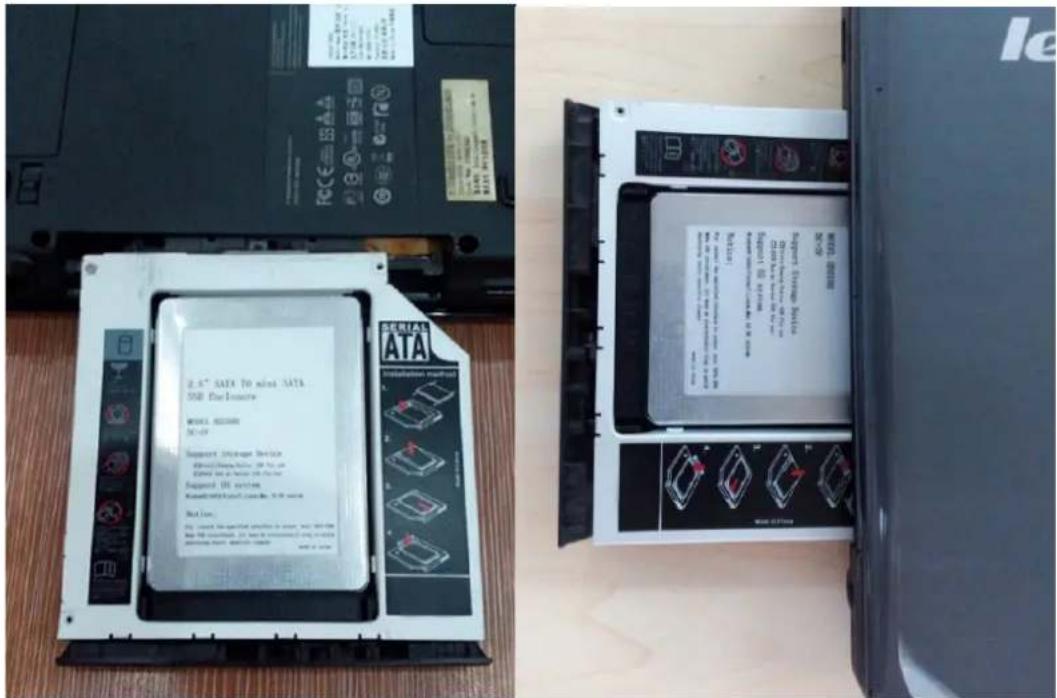

Insérez le 2d châssis de disque dur dans l'ordinateur portable.

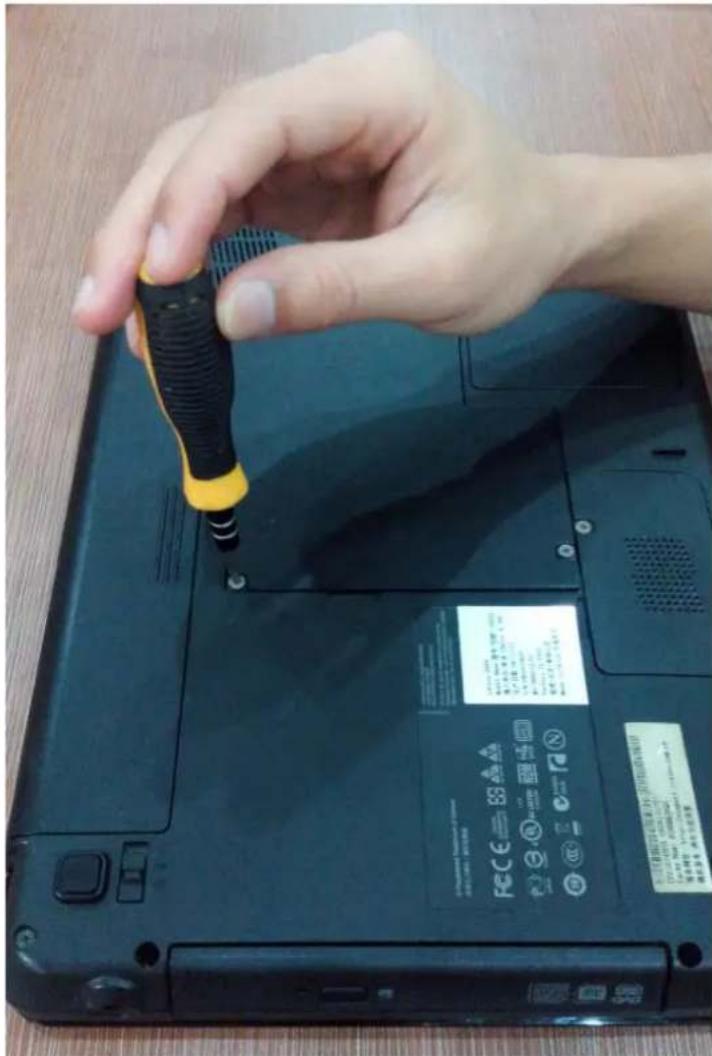

Enfin, remontez les vis du cache au dos de l'ordinateur portable.

La ASSMANN Electronic GmbH, déclare par les présentes, que cet appareil est en conformité avec les exigences de la Directive 2011/65/EU sur la conformité RoHS. La déclaration de conformité complète peut être demandée par courrier à l'adresse du fabricant mentionnée ci-dessous.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany
