Type de produit	Téléviseur LED
Marque	Aconatic
Modèle	43HD511AN
Taille de l'écran	43 pouces (109 cm)
Résolution	1920 x 1080 pixels (Full HD)
Connectivité	3 entrées HDMI, 1 entrée VGA, 2 ports USB, 1 entrée composante (YPbPr), 1 entrée AV (Composite), 1 entrée RF (antenne), 1 sortie casque
Alimentation	AC 100-240 V, 50/60 Hz
Consommation électrique	Environ 74 W (veille < 0,5 W)
Poids (avec socle)	Environ 8,5 kg
Dimensions (avec socle)	Environ 97 x 61 x 22 cm
Type de tuner	DVB-T (TNT) et analogique
Formats USB supportés	JPEG, BMP, PNG ; MP3, WMA, AAC ; AVI, MP4, MOV, RM/RMVB, TS, TRP, MKV, DAT, VOB
Fonctions principales	Modes image et son, minuterie de mise en veille, contrôle parental, verrouillage des touches, mode hôtel, mise à jour logicielle (USB/OAD), télétexte
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; ne pas obstruer les fentes de ventilation ; utiliser sur une surface stable.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Disponibilité des pièces détachées non spécifiée.
Accessoires inclus	Télécommande, piles AAA (2x), support, garantie, manuel d'utilisation

FOIRE AUX QUESTIONS - 43HD511AN Aconatic

Que faire si l'écran reste noir et aucun son n'est émis ?

Vérifiez que la télévision est bien branchée et allumée (témoin lumineux). Assurez-vous que la source d'entrée est correcte (TV, HDMI, etc.) en appuyant sur le bouton SOURCE de la télécommande. Testez avec une autre source (ex: lecteur DVD) pour isoler le problème.

Comment régler la qualité de l'image ?

Appuyez sur MENU, sélectionnez IMAGE (ou PICTURE). Vous pouvez ajuster le contraste, la luminosité, la couleur, la netteté et la température des couleurs. Utilisez les modes prédéfinis (Standard, Cinéma, Sport, etc.) ou créez un mode personnalisé.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles : remplacez-les par des piles neuves AAA en respectant les polarités. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge (coin inférieur droit de la TV). Si le problème persiste, un défaut de la télécommande est possible.

Comment connecter une clé USB ou un disque dur ?

Branchez l'appareil USB sur l'un des ports USB. Appuyez sur SOURCE et sélectionnez MEDIA. Utilisez les touches directionnelles pour choisir le type de fichier (Photo, Musique, Film, Texte). La TV prend en charge les formats FAT32 (lecture) et les fichiers jusqu'à 500 Go.

Pourquoi n'y a-t-il pas de son alors que l'image est présente ?

Vérifiez que le volume n'est pas coupé (symbole muet) en appuyant sur MUTE. Augmentez le volume. Si vous utilisez un casque, débranchez-le car il coupe les haut-parleurs. Vérifiez les réglages audio dans le menu SON.

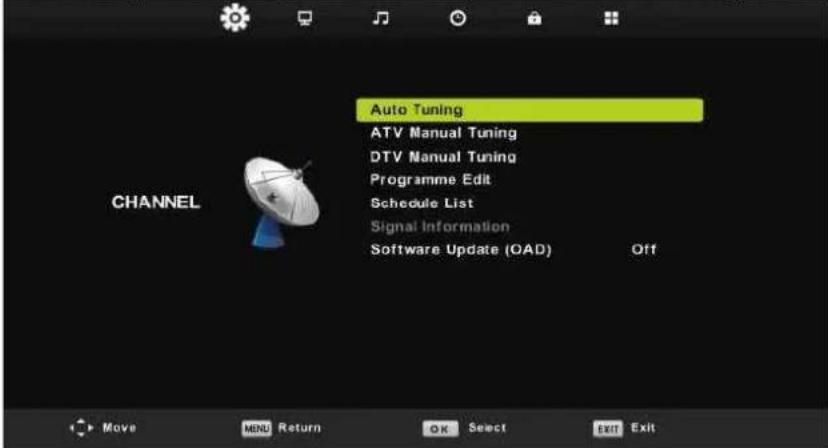

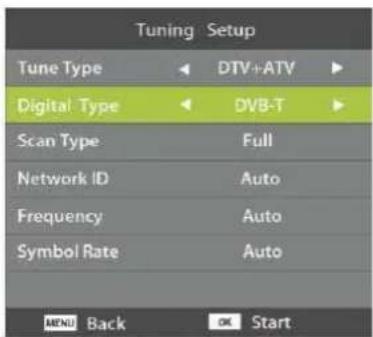

Comment effectuer une recherche automatique des chaînes ?

Allez dans MENU, puis CHAÎNE (ou CHANNEL). Sélectionnez Réglage auto (Auto Tuning). Choisissez le type de recherche (ATV, DTV ou les deux). La TV recherchera et mémorisera toutes les chaînes disponibles.

Que signifient les points colorés (rouge, vert, bleu) sur l'écran ?

Il s'agit d'un phénomène normal sur les écrans LCD. Des sous-pixels peuvent apparaître temporairement lors de l'allumage. Ils disparaissent généralement après quelques minutes de fonctionnement. Ce n'est pas un défaut.

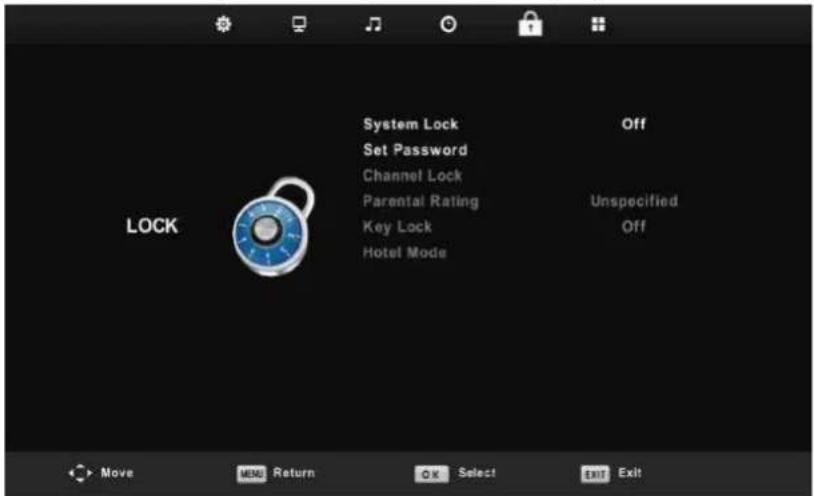

Comment activer le contrôle parental ?

Appuyez sur MENU, sélectionnez VERROUILLAGE (ou LOCK). Entrez le mot de passe par défaut (0000). Activez Verrouillage système. Vous pouvez ensuite verrouiller des chaînes spécifiques ou définir une limite d'âge (Parental Rating).

Le téléviseur s'éteint automatiquement au bout de 15 minutes, pourquoi ?

C'est la fonction Mise en veille automatique (Auto Standby) qui est activée par défaut. Pour la désactiver, allez dans MENU -> TEMPS -> Auto Standby et réglez sur Arrêt. Vous pouvez aussi régler le Minuteur de sommeil (Sleep Timer).

Comment mettre à jour le logiciel du téléviseur ?

Vous pouvez mettre à jour via USB ou par OAD (Over-Air Download). Pour USB : téléchargez le fichier de mise à jour sur un support FAT32, branchez-le, allez dans MENU -> RÉGLAGES -> Mise à jour logicielle (USB). Pour OAD : activez l'option dans le menu CHAÎNE et la TV recherchera automatiquement les mises à jour.

MODE D'EMPLOI 43HD511AN Aconatic

Aconatic

คู่มือการใช้งาน

LED TV

รุ่น 43HD511AN

คำแนะนำ

กรุณาศึกษาคู่มืออย่างละเอียด ก่อนทำการติดตั้งและใช้งานโทรศัศน์

เก็บคู่มือนี้ไวใช้อ้างอิง

1. ข้อมูลสำคัญด้านความปลอดภัย
   progresses......3
   คำแนะนำที่เป็นข้อควรระวังเพื่อความปลอดภัย......4

2. อุปกรณ์เสริม....7

3. การติดตั้งที่วี LED TV การติดตั้งขาดตั้งที่วี......8

4. ภาพรวมของชุดที่วี มุมมองดานหนา....9 มุมมองดานหลัง....10

5. การเชื่อมต่ออุปกรณ์ภายนอก

การเชื่อมต่อสายอากาศ/เคเบิล....11

การเชื่อมต่อสายสัญญาณ HDMI 11

การเชื่อมต่อสายสัญญาณ Component (Y/Pb/Pr)+ Audio L/R 11

การเชื่อมต่อสายสัญญาณ Video+Audio L/R 11

การเชื่อมต่อสายสัญญาณ PC ผ่าน VGA 12

การรองรับสัญญาณ....12

1. การใช้งานรีโมทคอนโทรล

การไสแบตเตอร์รีโมทคอนโทรล....13

การใช้งานรีโมทคอนโทรล....13

รีโมทคอนโทรล....14

ปุ่มควบคุมรีโมทคอนโทรล....15

1. การใช้งานเบื้องต้น

การเปิดและการปิดเครื่อง 16

การตั้งคาริมตน (ครั้งแรก)......16

การคนหาของสถานีอัตโนมัติ 16

การเปลี่ยนของ 16

การปรับระดับเสียง....17

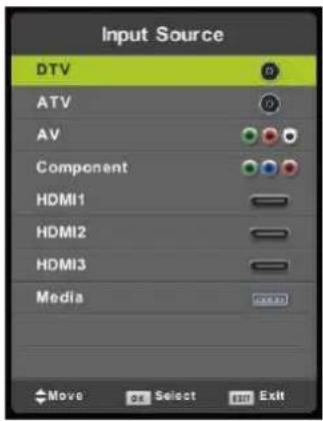

การเลือกสัญญาณเขา....17

1. การตั้งค่าช่อง เมนุการตั้งค่าช่อง....18

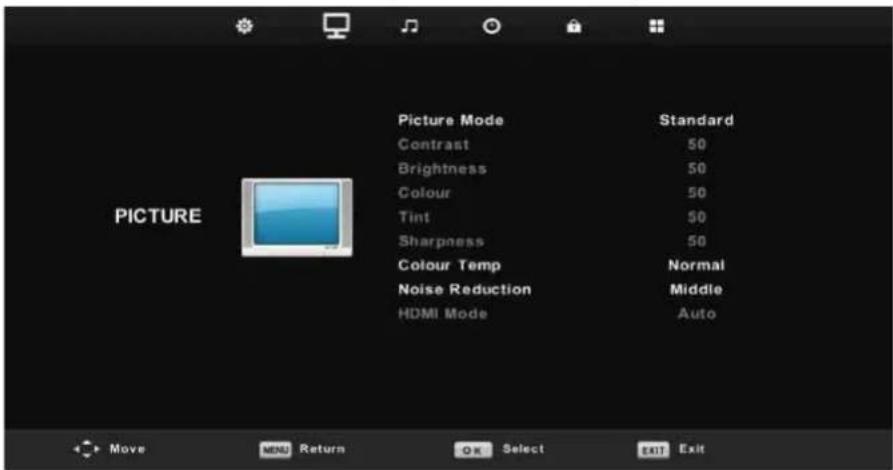

2. การตั้งค่าภาพ เมนูการตั้งค่าภาพ....19

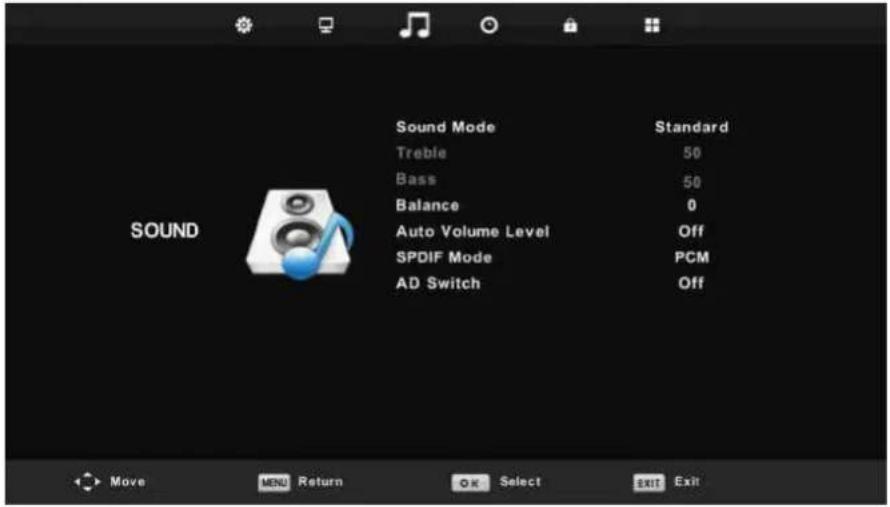

3. การตั้งค่าเสียง เมนูการตั้งค่าเสียง……20

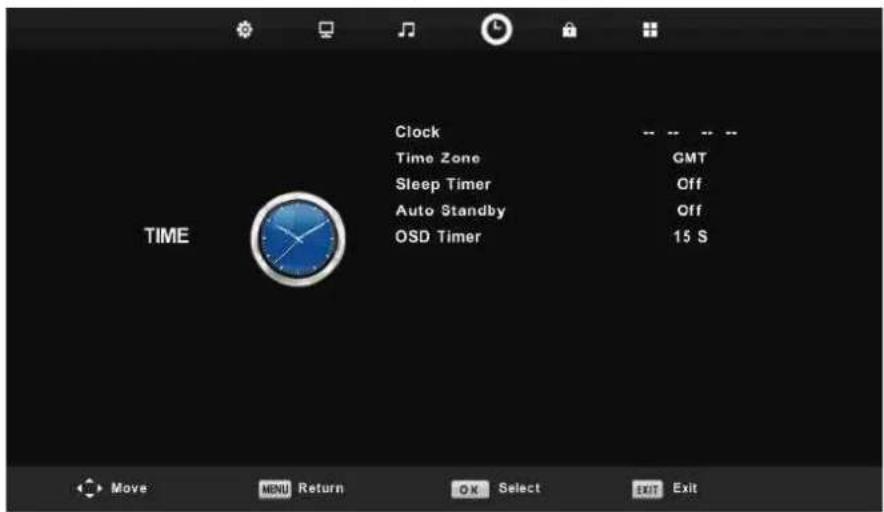

4. การตั้งค่าเวลา เมนูการตั้งคาเวลา....21

5. การตั้งค่าการล้อค เมนูการตั้งค่าการล้อค.... 22

6. การตั้งค่าทั่วไป เมนูการตั้งค่าทั่วไป 23

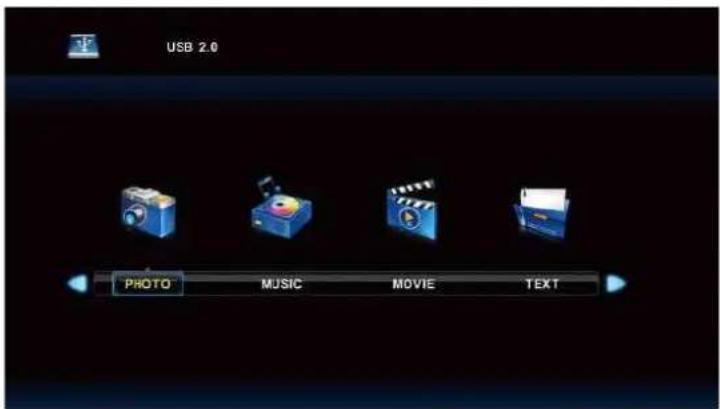

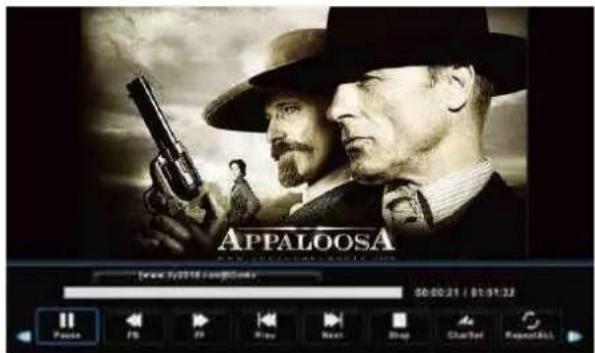

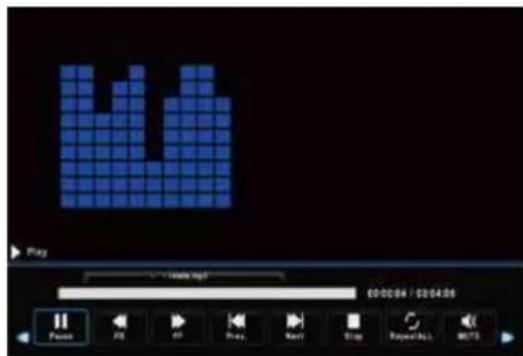

7. การใช้งานมัลติมิเดีย คำแนะนำการใช้งาน USB……24

8. การแก้ไขปัญหาเบื้องต้น 26

คำเตือน

RU

1. จำนวน Rawan Rawan

2.ปฏิบัติตามคำแนะนำเหล่านี้

3.เอาใจใสทุกคำเตือน

1. ทำตามคำแนะนำทั้งหมด

2. oxyาไชอุปกรณีไกลุ่นำ

6.ทำความสะอาดด้วยผาแห่งเท่านั้น

7.อย่าปิดกั้นช่องระบายอากาศใดฯ ติดตั้งตามคำแนะของผู้ผลิต

1. อย่าติดตั้งไกลแหล่งความร้อนใดๆ เช่น เตาเป่าลมร้อนหรืออุปกรณ์อื่นๆ (รวมถึงเครื่องขยายเสียง)

ที่ก่อไห่เดิดความรอน

1. oxyiaizhanplakshnidmiyehuorplakshnidtoaydunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduqunpivduquinlukshnidmiyehuagmuaieiyuabngha

โดยชาหนึ่งจะ終わกว่าอีกชาหนึ่งปลักชนิดต่อสายดินจะมีชาเสียบสองชา และชาที่สามเป็นชาสายดิน จาที่กวางกว่า หรือชาที่สามนั้นมไว้เพื่อความปลอดภัยของคุณ หากปลักที่ให้มาไม่พอดีกับเต้ารับของคุณ โปรดปรึกษาช่างไฟฟ้า เพื่อทำการเปลี่ยนเป็นเต้ารับรุ่นใหม่

1. ป้องกันไม่有趣สายไฟถูกเดินหยี่ยบทหรือถูกกดทับโดยเฉพาะอย่างยิ่งบริเวณปลักเต้ารับ และจุดที่สายไฟออกจากอุปกรณ์

2. ใช้อุปกรณ์ที่ใหม่/อุปกรณ์เสริมตามที่ระบุไว้โดยผู้ผลิตเท่านั้น

3. ใช้กับรถเข่น ขาดั้ง ขาดั้งแบบสามชา ตัวยืด หรือโตะที่ระบุไว้โดยผู้ผลิตหรืออุปกรณ์ที่จำหน่ายเท่านั่น เมื่อไชรถเข่น

โปรแกรมัดระวังในการเคลื่อนย้ายรถเข็น/อุปกรณ์รวม เพื่อป้องกันมิให้พลิกคว่า

1. อดปลักในช่วงที่มีฝนตกฟ้าคะนองหรือไม่ได้ใช้งานเป็นเวลานาน

2. เข้ารับการซ่อมบํารุงกับเจ้าหน้าที่บริการที่มีคุณสมบัติเหมาะสม จำเป็นต้องมีการซ่อมบํารุง เมื่ออุปกรณ์ได้รับความเสียหาย ไม่ว่าด้วยอาการใดๆ เช่น สายไฟหรือปล็กลเสียหาย ของเหลวหกใส่ หรือมีวัตถุดกลางไปในอุปกรณ์ อุปกรณ์สัมผัสกับฝนหรือ ความชึ้นไม่ทำงานตามปกติหรือตกหล่น

3. คำเตือน: เพื่อลดความเสี่ยงจากไฟไหมหรือไฟฟ้าช็อต อย่าไหอุปกรณ์นี้ลูกฝนหรือความซึ้น

4. ทํามมิไหอุปกรณ์สัมผัสกับหยดน้ําหรือมีน้ํากระเดื่นใส่และห้ามาวางสิ่งของที่บรรจุของเหลว เช่น วางแจ้งันไว้บนเครื่อง

5. ปลักไฟหลักหรืออุปกรณเซื่อมต่อเครื่องใช้ไฟฟ้าจะตองพร้อมใช้งาน

6. การใช้งานภายนอกอาคาร: ที่วีนี้ไม่ได้ออกแบบมาสำหรับการติดตั้งภายนอกอาคาร อย่าให้ที่วีโดนฝน เพาะอาจทำให้เกิดไฟไหมหรือไฟฟ้าช็อตได้น นอกจากน้อย่าให้ที่วีโดน kunnenแสงแตดโดยตรงเพาะอาจทำให้เกิดความร้อนเกินและเสียหายได้

ชื่อค่าระวัง มีนต์ที่มีนต์ที่มีนต์ เปรดับในความสนใจ 5.049.26.18-27.049.26.18 PRECAUTION 5.049.26.18-27.049.26.18 12.049.26.18-27.049.26.18

ความปลอดภัย:

เพื่อลดความเสี่ยงจากไฟฟ้าช็อต อ-yาถอดฝาครอบ (หรือฝาก) ไม่มีส่วนที่ผู้ใช้สามารถ ซอมบํารุงไดอยูขางใน โปรดสงต่อให้บุคคลที่มีคุณสมบัติเหมาะสมเท่านั้น

แรงดันไฟฟ้าที่เป็นอันตราย: สัญลักษณ์รูปฟ้าแลบที่มีหัวลูกศรภายในรูปสามเหลี่ยมด้านเท่ามิจุดมุ่งหมาย เพื่อเตือนให้ผู้ใช้ทราบถึงแรงดันไฟฟ้าที่เป็นอันตรายภายในผลิตภัณฑ์ ซึ่งอาจอยู่ในระดับที่เพียงพอที่จะก่อ ให้เกิดความเสี่ยงต่อการลูกไฟฟ้าช็อต

คําแนะนํา: เครื่องหมายอัศเจรีย์ภายในสามเหลี่ยมด้านเท่ามีไว้เพื่อเตือนให้ผู้ใช้ทราบถึงคําแนะนําในการใช้งาน และการบํารุงรักษาที่สำคัญ ซึ่งอยู่ในเอกสารที่ให้มาพร้อมกับอุปกรณ์

1

ข้อมูลสำคัญด้านความปลอดภัย

BNT

คำแนะนำที่เป็นข้อควรระวังเพื่อความปลอดภัย

การปฏิบัติตามข้อควรระวังพื้นฐานที่กล่าวถึงในคุ่มือเล่มนี้จะช่วยให้คุณเพลิดเพลินไปกับการใช้งานที่ปลอดภัยเป็นเวลานานหลายปี

ผลิตภัณฑ์เป็นไปตามขอกำหนดสนความปลอดภัยของรัฐบาลกลางสหรัฐอเมริกา และขอกำหนดของ Canadian Standard Association (สมาคมกํากับดูแลมาตรฐานของแคนนาตา)

1. จำนวนและปฏิบัติตามคําแนะนํา ควรอ่านและปฏิบัติตามคําแนะนําต้นความปลอดภัยและการใช้งานทั้งหมดก่อนที่จะใช้งานที่ว

2. เก็บรักษาคำแนะนําหรัง ควรเก็บรักษาคำแนะนําด้านความปลอดภัยและการใช้งานนี้เอาไว้เพื่อใช้วองอิงในอนาคต

3. เอาใจใส่คำเตือน ควรปฏิบัติตามคำเตือนทั้งหมดที่มีอยู่บนที่วีและคุ่มือการใช้งาน

4. การทำความสะอาด ถอดปลักที่วือออกจากเต้ารับที่ผนังก่อนทำความสะอาด อย่าใช้น้ำชาทำความสะอาดหรือสเปรย์ทำความสะอาด ใช้ผา่หนุ่มและหมายเล็กน้อยในการทำความสะอาด

5. น้ําและความชั้น อย่าใช้งานที่วีไกลน้ํา เช่น ไกลกับอ่างอาบน้ํา อ่างลางมือ อ่างลางจาน หรืออ่างซักผ้า ในห้องไตดินที่ชั้นหรือไกลสระวายน้ํา

6. ชาตั้งและรถเข็นอุปกรณ์เสริม อย่างที่วันนั่วนพื้นผ้วที่ล่นและเอียง หรือวางไว้บนรถเข็น ขาดั้ง หรือโตะที่ไม่ม่นคง ที่ว่าจเลื่อนหรือตกลงมาได้ ซึ่งอาจทำใหญ่ไครับบาดเจ็บสาหัสและที่วีได้รับความเสียหายอย่างรายแรง

7. การขนส่งที่วี ชุดที่วีและรถเข็นควรได้รับการเคลื่อนย้ายด้วยความระมัดระวัง การหยุดอย่างรวดเร็ว การออกแรงที่มากเกินไป และพื้นผิวไม่เรียบอาจทำให้ชุดที่วีและรถเข็นพลิกคว่าได้

8. การระบายอากาศ ร่องและช่องเปิดในตู้มีไว้เพื่อระบายอากาศและเพื่อให้น่าใจว่าที่วีทำงานไดอย่างมีเสถียรภาพและจะต้องหามปิดกัน หรือปิดบังช่องเหล่านี้ เพื่อเป็นการป้องกันไม่ให้เครื่องมีความร้อนสูงเกินไป ไม่ควรปิดกันช่องเปิดด้วยการวางที่วีไว้ บนเตียง โซฟ้า หรือพื้นผิวอื่นๆ ที่คล้ายคลึงกัน ไม่ควรวางที่วีในเฟอร์นิเจอร์แบบบิวท์อิน เช่น ดูหนังสือหรือชั้นวาง เว้นแต่จะมีการระบายอากาศที่เหมาะสม

9. แหล่งจ่ายไฟ ควรใช้งานที่วีนี้กับแหล่งจ่ายไฟที่ระบุไว้บนฉลากกำกับเท่านั้น หากคุณ ไม่แน่ใจเกี่ยวกับประเภทของแหล่งจ่ายไฟที่บ้านของคุณ โปรดปรึกษาร้านค้าปลีกที่จำหน่ายอุปกรณ์อิเล็กทรอนิกส์ หรือบริษัทที่ให้บริการไฟฟ้าในพื้นที่

10. ขั่วของสายไฟ ชุดที่วีนี้มีปลักแบบสองสาย ปลักนี้จะพอดีกับเต้ารับไฟฟ้าแบบที่สายดินเท่านั้น นี่คือคุณสมบัติด้านความปลอดภัย หากคุณ ไม่สามารถเสียบปลักเข้ากับ เต้ารับได้ โปรดติดต่อช่างไฟฟ้าของคุณเพื่อเปลี่ยนเตารับที่ลาสมัยออก อย่าใช้งานปลักชนิดต่อสายดินผิดวัตถุประสงค์ ด้านความปลอดภัย

11. การป้องกันสายไฟ

ควรเดินสายไฟในลักษณะที่ป้องกันไม่ให้สายไฟหรือถูกสิ่งของใดๆ กดทับ โดยเฉพาะอย่างยิ่งสายไฟบริเวณปลัก เต้ารับ และจุดที่สายไฟออกจากที่วี

12. การป้องกันฟ้าผ่า

เพื่อเป็นการป้องกันที่วีเพิ่มเติมสำหรับในช่วงที่มีฝนตกฟ้าคะนองหรือเมื่อปล่อยทิ้งไว้โดยไม่ได้ใช้งานเป็นเวลานาน ให้ทอดปลั้กออกจากเตารับที่ผนังและกดสาขอากาศออกหรือตัดการเชื่อมต่อจากระบบสายเคเบิล การทำเช่นนี้จะช่วย ป้องกันมิให้ที่วีได้รับความเสียหายจากฟ้าผ่าและไฟกระซาก

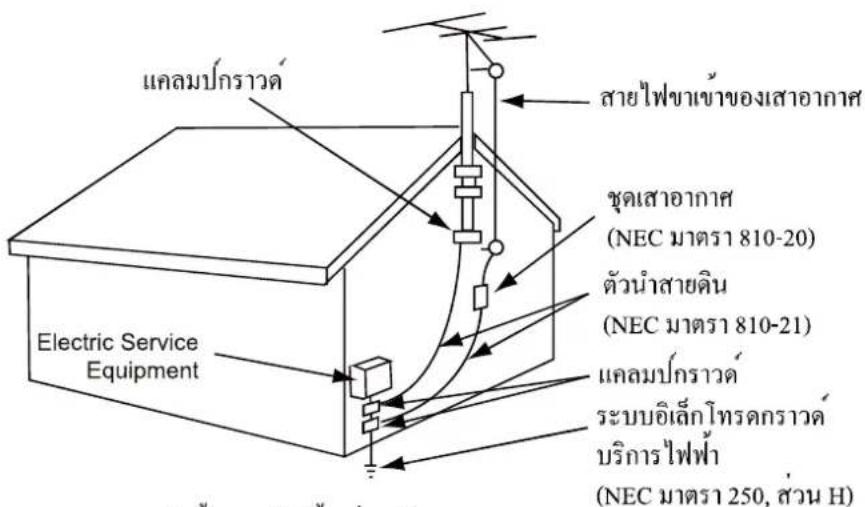

13. การต่อสายดินสำหรับเสาอากาศภายนอกอาคาร

หากมีการเชื่อมต่อเสาอากาศยนอกอาคารหรือระบบสายเคบิลเขาที่วี โปรดตรวจสอบใหแน่ใจว่าเสาอากาศหรือระบบสายเคบิลมีการต่อสายดินเพื่อบ้องกันไฟกระซากและการสร้างประจุไฟฟ้าสถิต มาตรา 810 กฎหมายบังคับในการออกแบบและติดตั้งระบบไฟฟ้าแห่งชาติ (สหรัฐอเมริกา) ANSI/NFPA ให้ข้อมูลเกี่ยวกับการต่อสายดินที่เหมาะสมสำหรับเสาอากาศและโครงสร้างรองรับการต่อสายดินให้กับสายไฟชาเข้าของชุดเสาอากาศขนาดของตัวนําที่ใช้ต่อสายดิน となってหน่งของเสาอากาศการเชื่อมต่อกับอิเล็กโทรศกราวด์และข้อำหนดสำหรับอิเล็กโทรศกราวด์

ตัวอย่างการต่อสายดินตามคำแนะนำในกฎหมายข้อบังคับ ในการออกแบบและติดตั้งระบบไฟฟ้าแห่งชาติ

แคลมป์กราวด์ Electric Service Equipment สายไฟฟาเข้าของเสอาภาศ ชุดเสอาภาศ (NEC มาตรา 810-20) ตัวนําสายดิน (NEC มาตรา 810-21) แคลมป์กราวด์ ระบบอิเล็กโทรศกราวด์ บริการไฟฟ้า (NEC มาตรา 250, ส่วน H)

NEC - กฎข้อบังคับในการออกแบบและติดตั้งระบบไฟฟ้าแห่งชาติ

14.สายไฟ

ไม่ควรติดตั้งระบบเสาอากาศยานอกอาคารไว้ในพื้นที่ที่อยู่ใกล้เคียงกับสายไฟเหนือศรีษะ หรือระบบแสงสว่าง หรือวงจรไฟฟ้าอื่นๆ หรือในพื้นที่ที่เสาอากาศอาจล้มใส่สายไฟหรือวงจรไฟฟ้าได้ เมื่อติดตั้งระบบเสาอากาศยานอก อาคารควรใช้ความระมัดระวังอย่างยิ่ง เพื่อป้องกันไม่ให้เสาอากาศสัมผัสกับสายไฟหรือวงจรดังกล่าวเนื่องจากหากมี ใครมาสัมผัสกับเสาอากาศ อาจた่าให้เป็นอันตรายถึงชีวิตได้

15. การใช้กำลังไฟฟ้าเกินพิกัดหรือการโอเวอร์โหลด

อย่าใชเตารับและสายไฟในลักษณะที่มีการต่อพ่วงมากเกินไปเพราะอาจทำใหญ่ไฟไหมหรือไฟฟ้าช็อดได้

1

ข้อมูลสำคัญด้านความปลอดภัย

RWJ

16.วัตถุและของเหลวเข้าไปในตัวเครื่อง

อย่าต้นวัตถุใดๆเข้าไปในที่วีผ่านช่องเปิดเนื่องจากอาจสัมผัสกับอุดที่มีแรงดันไฟฟ้าที่เป็นอันตรายหรืออาจลัดวงจร ชั้นส่วนภายในซึ่งอาจทำให้เกิดไฟไหมหรือไฟฟ้าช้อตได้ Natureทําของเหลวหกใส่หรือเข้าไปในที่วี

17. การซ่อมำกรุง

อย่าพย้ามซ่อมบํารุงที่วีด้วยตัวเองเนื่องจากการเปิดหรือการถอด事先ปีดอกอาจทำใหญ่สมสัมผัสกับแรงดันไฟฟ้าที่เป็นอันตรายอื่นๆ เข้ารับการซ่อมบํารุงกับเจ้าหน้าที่บริการที่มีคุณสมบัติเหมาะสม

18.หากเกิดความเสียหายที่จำเป็นต้องเข้ารับการช่อมบำรุง

ตอดปลักออกจากเตารับที่ผนังและเขารับบริการกับชางซอมบํารุงที่มีคุณสมบัติเหมาะสมภายใต้ เงื่อนไขต่อไปนี้:

a.หากสายไฟหรือปลักเสียหาย
b.หากมีของเหลวหกใส่หรือมีวัตถุหล่นเข้าไปในผลิตภัณฑ์
c.หากที่วีสัมผัสกับฝนหรือน้ำ
d. หากที่วีท่างานผิดปกติเมื่อปฏิบัติตามค่าแนะนําในการใช้งานแล้ว จะต้องใช่ช่างเทคนิคที่มีคุณสมบัติเหมาะสมในการซ่อมแซมผลิตภัณฑ์ไหกลับคืนสู่การทำงานตามปกติ
c.หากที่วีหลนหรือตัวเครื่องไดรับความเสียหาย
f.หากที่วีประสิทธิภาพการทำงานที่เปลี่ยนแปลงไปอย่างชัดเจน

1. สัญลักษะนั้นบ่งบอกว่าอุปกรณ์นี้ใช้ปลักที่หุ้มฉนวนโดยไม่จำเป็นต้องมีสายดินในการใช้งาน

2. \~ : สัญลักษณ์นี้คือแรงต้นไฟฟ้ากระแสสลับ

โปรดตรวจสอบอุปกรณ์ที่มากับ LED TV ของคุณตามรายการ หากรายการใดขาดหายไปกรุณาติดต่อ ตัวแทนจำหน่ายของคุณ

Simple line drawing of a blank rectangular frame with corner supports (no text or symbols)

LED TV

คู่มิอาการใช้งานเครื่อง

RACONTIC KELATYI

รีโมคอนโทรล

ถ่าน 2 ท้อน

บัตรรับประกัน

3

การติดตั้งที่วี LED TV

BML

การติดตั้งชาตั้งที่วี

a=0.5 1 a=0.5 1

2 2

a5 b 3

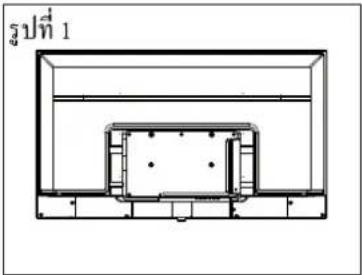

1. น้ำเครื่องวางบนพื้นที่ราบเรียบ ตามรูปที่ 1
2. น้ำชาตั้งใส่ให้สนิทและขันสกรู 4 ตัวให้แน่น ตามรูปที่ 2
3. ตั้งที่วีตามรูปที่ 3

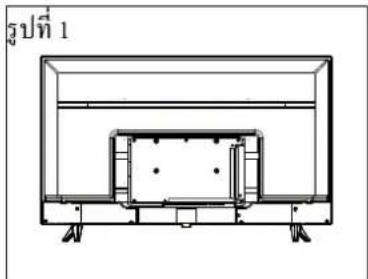

การถอดชาตั้งเครื่อง Disconnecting the stand

1. นําเครื่องวางบนพื้นที่ราบเรียบ ตามรูปที่ 1

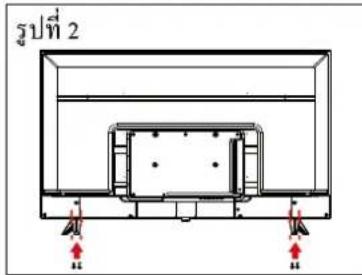

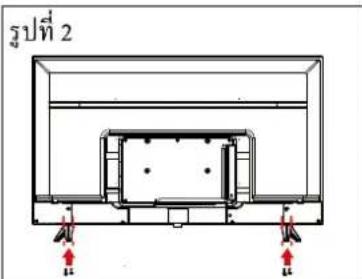

2. ถอดสกรู 4 ตัวและถอดชาตั้งออกจากเครื่อง ตามรูปที่ 2

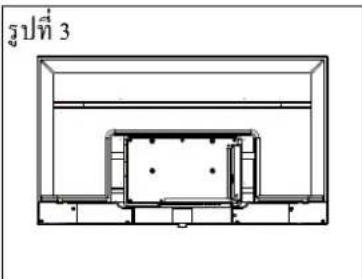

3. ดึงชาตั้งเครื่องออกจากที่วี ตามรูปที่ 3

Technical line drawing of a rectangular frame with internal structural elements and supports (no text or symbols)

รูปที่ 2

รูปที่ 3

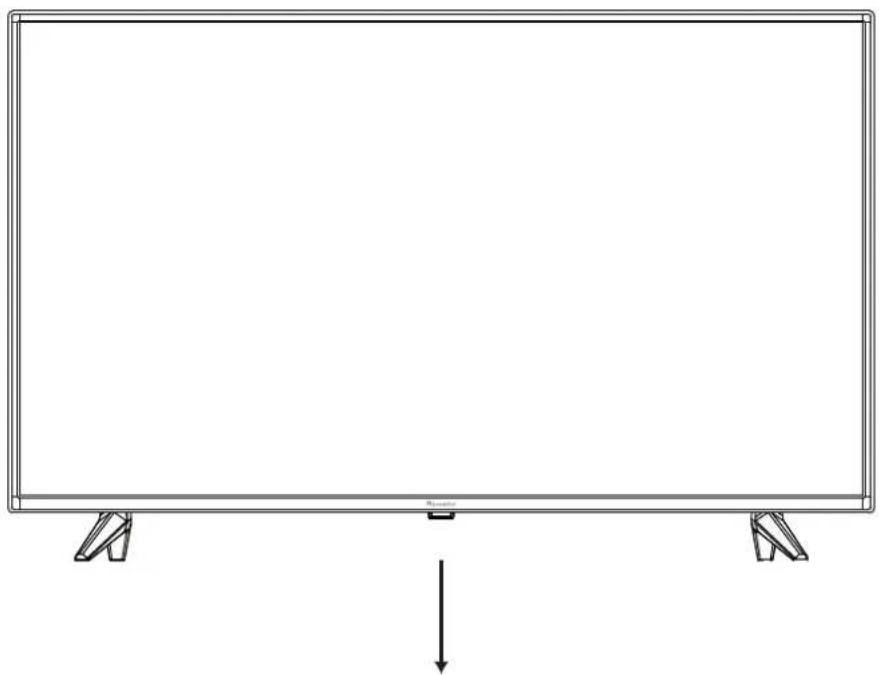

ด้านหน้าเครื่อง Front View

ВИЛ

Line drawing of a flat-screen monitor with two side supports and a downward arrow indicating compression or drag (no text or symbols)

Power

ปุ่มเปิด / ปิดเครื่อง (สแดนด์บาย)

1 2 3 4 5 6 7 8 9 10 L V A R V P T H B C D E F G H I J K L M N O P Q R S T U W X Y Z A B C D E F G H I J K L M N O P Q R S T U W X Y Z A B C D E F G H I J

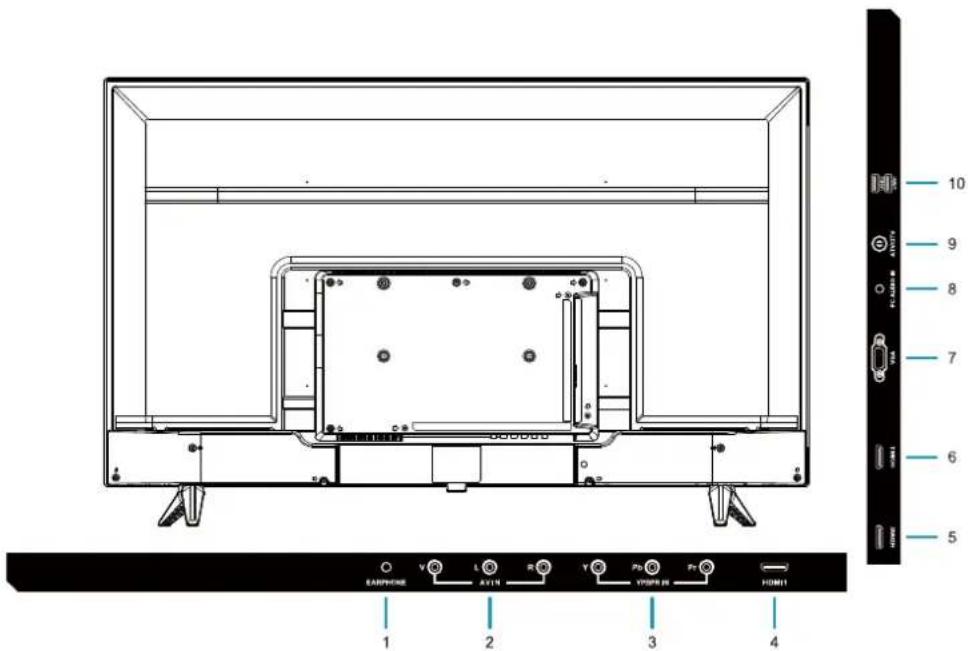

Item		Description
1	EARPHONE	ช่องเสียบต่อหูฟัง เมื่อเสียบแล้ว เสียงที่วีจะไม่ออก แต่จะออกที่หูฟัง
2	AUDIO IN	ช่องต่อสัญญาณเสียงเข้า
3	YPbPr IN	ช่องต่อสัญญาณ Y/Pb/Pr (Component)
4	HDMI1	ช่องเสียบสาย HDMI 1
5	HDMI2	ช่องเสียบสาย HDMI 2
6	HDMI3	ช่องเสียบสาย HDMI 3
7	VGA	ช่องเชื่อมต่อสัญญาณภาพ PC (VGA)
8	PC AUDIO IN	ช่องเชื่อมต่อสัญญาณเสียง PC
9	ATV/DTV	ช่องเชื่อมต่อสัญญาณดิจิตอลที่วี
10	USB1USB2	ช่องเสียบ USB1 และ USB2

การเชื่อมต่อสายอากาศ/เคบิล

ช่องเสียบสายอากาศติดผนังห้องในอาคารโดยทั่วไปจะเป็นตังภาพด้านล่าง (โปรดใช้สายที่ถูกต้องตามชนิดของสายอากาศ) ขอแนะนําให้ใช้สายนําสัญญาณที่มือิมพีเดนซ์ 75 โอห์ม เพื่อให้ได้รับสัญญาณที่มีคุณภาพดีที่สุด

สายเคเบิลหรือสาย VHF/UHF

สายโคเอ็กเชี่ยล 75 โอหม ด้านหลังที่วี สัญญาณเขา VHF/UHF/CABLE

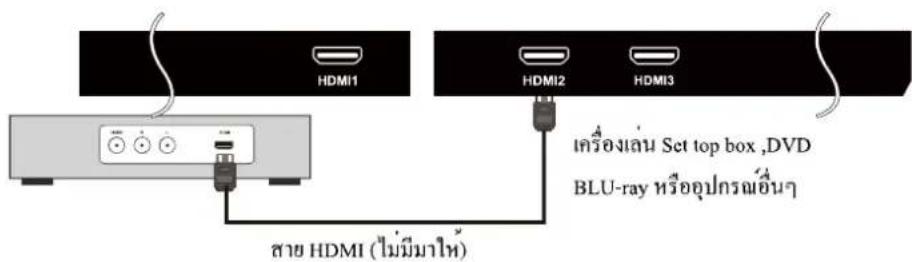

การเชื่อมต่อสายสัญญาณ HDMI

คุณสามารถเล่นภาพและเสียงที่มีความละเอียดคมชัดสูงจาตเครื่องเล่นภายนอกหรือแหล่งที่มาอื่นๆ โดยเชื่อมต่อ สัญญาณผ่านสาย HDM เข้ากับที่วีของคุณได้ ตามภาพด้านล่าง

HDMI1 HDMI2 HDMI3 เครื่องเล่น Set top box ,DVD BLU-ray หรืออุปกรณ์เอ็นๆ สาย HDMI (ไม่มีมาไห้)

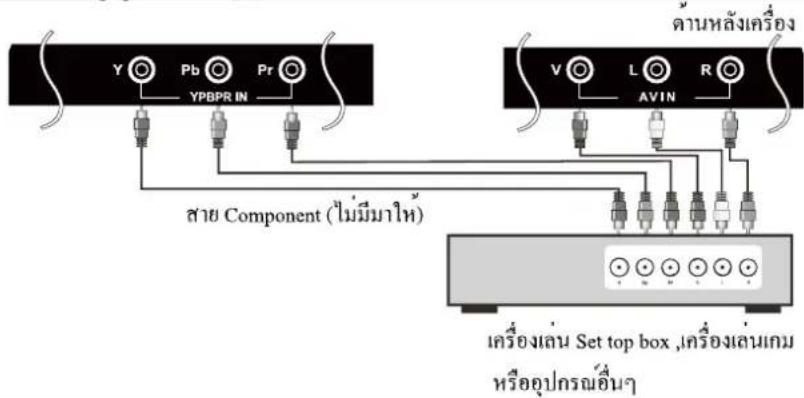

การเชื่อมต่อสายสัญญาณ Component (Y/Pb/Pr)+ Audio L/R

Y Pb Pr YPBPR IN สาย Component (ไม่มีมาให้) ต้านหลังเครื่อง V L R AVIN เครื่องเล่น Set top box ,เครื่องเล่นเกม หรืออุปกรณ์อื่นๆ

การรองรับสัญญาณ

YPbPr	HDMI(DVI)
480i	480i
576i	576i
480P	480P
576P	576P
720P / 50	720P / 50
720P / 60	720P / 60
1080i / 50	1080i / 50
1080i / 60	1080i / 60
1080P / 50	1080P / 50
1080P / 60	1080P / 60
	640X480 / 60
	800X600 / 60
	1024X768 / 60
	1280X1024 / 60
	1920X1080 / 60

สภาพแวดล้อม

อุณหภูมิในการทำงาน	อุณหภูมิ: 0 °C ~ 40 °C (ที่ระดับน้ําทะเล)
	ความชั้น: 20% ~ 80% ไม่กล่นตัว
	ระดับความสูง: 0 เมตรถึง 2,000 เมตรเหนือระดับน้ําทะเล
อุณหภูมิในการจัดเก็บ	อุณหภูมิ: -20 °C ~ + 60 °C (ที่ระดับน้ําทะเล)
	ความชั้น: 10% ~ 90% ไม่กล่นตัว
	ระดับความสูง: 0 เมตรถึง 3,790.3 เมตรเหนือระดับน้ําทะเล

การใส่แบตเตอรี่รีโมทคอนโทรล

1.เปิด才会เบตเตอร์ออก
2. นำแบตเตอรี่ขนาด AAA 1.5 โวลท์ จำนวน 2 ก้อนใส่ให้ลูกต้องตามขั้ว
3.ปิด才会แบตเตอรี่ให้เรียบร้อย

Three black rectangular batteries with internal compartments, placed side by side on a plain white background (no text or symbols visible)

ข้อควรระวัง

*ควรใช้แบตเตอร์ตามที่กำหนดเท่านั้น
*ไม่ควรใช้แบตเตอร์ก้อนเก่าและใหม่รวมกัน เพราะอาจเกิดการร่ววไหลของสารเคมีที่ทำให้เกิดไฟไหมได้
* ใส่แบตเตอรี่ให้ถูกต้องตามเครื่องหมายขั๋ว (+) ขั๋ว (-)
*ควรทั้งแบตเตอรี่ที่ใช้แล้วในที่ที่กำหนด ไม่ควรรวมกับขณะทั่วไป
*เก็บแบตเตอรี่ให้พื้นมือเด็กและสัตว์เลี้ยง
*เมื่อไม่ได้ใช้งานรีโมทคอนโทรลเป็นเวลานาน ควรทอดแบตเตอรี่ออก

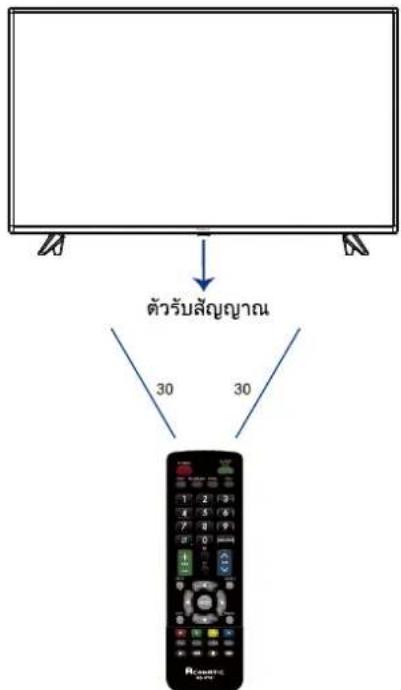

การใช้งานรีโมเทคนิทรถ

1. หันทิศทางรี่โมทคอนโทรลให้ตรงกับตัวรับ สัญญาณที่ที่วี บริเวณมุมขวาล่างตามภาพ
2. ระยะการใช้งานของรีโมทคอนโทรลอยู่ที่ ประมาณ 5 เมตร และมุมประมาณ 30 องศา
   3.หลีกเลี่ยงสิ่งก็ตขวางระหว่างที่วีกับรึ่มิทคอนโทรล

ตัวรับลัญญาณ 30 30

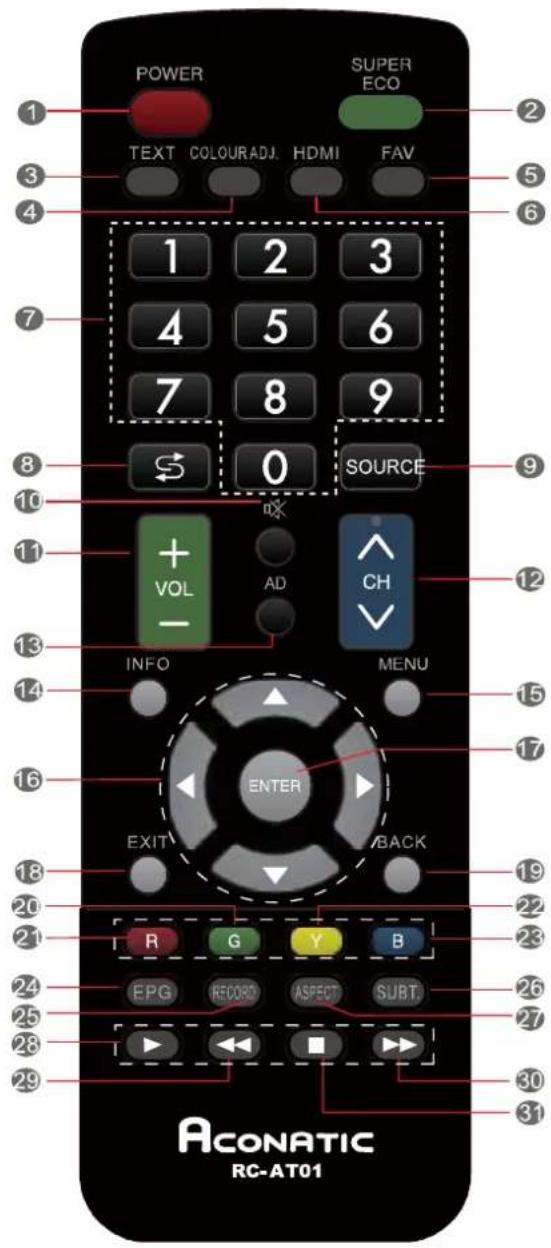

รีโมทคอนโทรล

POWER SUPER ECO TEXT COLOURADJ. HDMI FAV 1 2 3 4 5 6 7 8 9 S 0 SOURCE + VOL AD CH - INFO MENU ENTER EXIT BACK R G Y B EPG RECORD ASPECT SUBT. 30 31 ACONATIC RC-AT01

ปุ่มควบคุมรีโมทคอนโทรล

POWER	ปุ่มเปิด/ปิดเครื่อง
SUPER ECO	ปุ่มเปิด/ปิดEco mode
TEXT	ปุ่มเทลเท็กซ์
COLOURADJ.	ปุ่มปรับอุณหภูมิสี
FAV	ปุ่มเลือกรายการที่ชื่นชอบ
HDMI	ปุ่มเลือกช่องHDMI
0-9	ปุ่มหมายเลขหรือเลือกช่อง
5	ปุ่มเลือกลับไปช่องรายการก่อนหน้านี้
SOURCE	ปุ่มเลือกช่องสัญญาณ
Mute()*	ปุ่มเปิด/ปิดเสียง
VOL(+/-)	ปุ่มเพิ่ม/ลดระดับเสียง
CH(^/√)	ปุ่มเปลี่ยนช่องรายการ
AD	ปุ่มเปิด/ปิดAD
INFO	ปุ่มแสดงรายละเอียดช่อง
MENU	ปุ่มเปิด/ปิดเมนูการตั้งค่า
Cursor keys (▲▼◀▶)	ปุ่มเลือกบนล่างช้ายขวา
ENTER	ปุ่มเลือกตกลง
EXIT	ปุ่มยกเลิกรายการ
BACK	ปุ่มกลับไปปุ่มยกเลิกรายการยังรายการก่อนหน้านี้
Green key	ปุ่มฟังก์ชันพิเศษ
Red key
Yellow key
Blue key
EPG	ปุ่มแสดงแผงผังช่องรายการ
RECORD	ปุ่มนันทึกช่องรายการ
SUBT.	ปุ่มเลือกภาษาคําบรรยาย
ASPECT	ปุ่มเลือกอัตราส่วนจอกภาพ
▶	ปุ่มนเล่นในโหมดมัลติมิเดีย
◀◀	ปุ่มถอยหลังอย่างรวดเร็วในโหมดมัลติมิเดีย
▶▶	ปุ่มนเล่นไปข้างหน้าอย่างรวดเร็วในโหมดมัลติมิเดีย
■	ปุ่มนหยุดเล่นในโหมดมัลติมิเดีย

7 การใช้งานเบื้องต้น

การเปิดและการปิดเครื่อง

กดปุ่ม POWER ที่รีโมทคอนโทรล หรือที่แผงคอนโทรลด้านข้างเครื่องที่วี หากไม่มีสัญญาณใด ๆ ภายใน 15 นาที เครื่องจะปิดโดยอัตโนมัติ

Illustration of a hand pressing down on a calculator with red and green buttons, showing numeric keypad and function labels.

การตั้งค่าเริ่มต้น (ครั้งแรก)

เซ่อมต่อสายอากาศเข้ากับค้านหลังเครื่องที่ช่อง RF กดปุ่ม ◀ / ▶ เพื่อเลือกภาษาที่คุณต้องการใช้ที่เมนุหนาจอ กดปุ่ม ▼ / ▲ เพื่อเลือกรายชื่อประเทศ กดปุ่ม ◀ / ▶ เพื่อเลือกประเทศที่คุณต้องการ กดปุ่ม ▼ / ▶ เพื่อเลือกสภาพแวดลอม กดปุ่ม ◀ / ▶ เพื่อเลือกสภาพแวดลอมที่คุณต้องการ

First Time Installation Language English Country Thailand Environment Home Mode OK Auto Tuning

การค้นหาช่องสถานีอัตโนมัติ

ระบบจะค้นหา ATV ท่อนและตามด้วย DTV กดปุ่มลูกศรช้ายหรือขวาเพื่อเลือกการค้นหาATV DTV หรือทั้ง ATV และ DTV

Tuning Setup Tune Type DTV+ATV Digital Type DVB-T Scan Type Full Network ID Auto Frequency Auto Symbol Rate Auto MENU Back OK Start

Channel Tuning TV : 0 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 0 % 46.25 MHz (TV) Please press MENU key to skip

Do you want to skip ATV tuning?

การเปลี่ยนช่อง

1. -greenปุ่ม CH +/- ที่รีโมทคอนโทรลเพื่อเลือกเปลี่ยนช่องสถานีในรายการ ที่บันทึกไว้ได้ตามที่คุณต้องการ

*กดปุ่ม 📊 เพื่อย้อนกลับไปที่ช่องสถานีก่อนหน้านี้

Hand interacting with a digital calculator interface showing numeric keypad and function buttons

การปรับระดับเสียง

กดปุ่ม VOL +/- ที่รีโมทคอนโทรลหรือที่ที่วี เพื่อปรับระดับสี่ยงตามต้องการ กดปุ่ม MUTE เพื่อตัดเสียงชั่วขณะ กดอีกครั้งหรือกดปุ่ม VOL+ เพื่อปิดเสียงปกติ

Illustration of a hand interacting with a remote control panel showing keypad and function buttons

การเลือกสัญญาณเข้า

การเลือกสัญญาณที่วีหรือแห่งสัญญาณภายนอกอื่น ๆ

1. กดปุ่ม INPUT ที่รีโมทคอนโทรล
2. กดปุ่ม ▼ / ▲ เลือกเหล่งสัญญาณที่คุณต้องการเล่น ดังนี้ DTV, ATV, AV, Component, HDMI1, HDMI2, HDMI3 หรือ MEDIA
3. กดปุ่ม ENTER ยืนยันการเลือก
4. กดปุ่ม EXIT เพื่ออกจากเมนู

Input Source DTV ATV AV Component HDMI1 HDMI2 HDMI3 Media Move OK Select Exit Exit

เมนูการตั้งค่าช่อง

กดปุ่ม MENU ที่รีโม popcornโทรลเพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม ◀ / ▶เพื่อเลือก CHANNEL ในหน้าเมนูหลัก แล้วกดปุ่ม OK / ▼เพื่อเข้าเมนูย่อย
2. กดปุ่ม▼ / ▲เพื่อเลือกตัวเลือกที่คุณต้องการปรับค่าในเมนู CHANNEL
3. กดปุ่ม OK/◀ / ▶ เพื่อปรับค่า
   4.หลังจากที่คุณปรับค่าต่าง ๆ เรียบร้อยแล้ว กดปุ่ม MENU เพื่อกลับไปที่เมนูก่อนหน้านี้

Auto Tuning ATV Manual Tuning DTV Manual Tuning Programme Edit Schedule List Signal Information Software Update (OAD) Off CHANNEL Move MENU Return OK Select EXIT Exit

1. Auto Tuning: ค้นหาสถานีอัตโนมัติ

กดปุ่ม▼ / ▲เพื่อเลือก Auto Tuning แล้วกดปุ่ม OK/▶ เพื่อเข้าทํารายการ

1. ATV Manual Tuning: ค้นหาสถานี ATV ด้วยตนเอง

กดปุ่ม▼ / ▲ เพื่อเลือก ATV Manual Tunning แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม◀ / ▶เพื่อเลือก channel แล้วกดปุ่ม OK เพื่อเริ่มต้นค้าหาสถานี

1. DTV Manual Tunning: ค้าหาสถานี DTV ด้วยตนเอง

กดปุ่ม▼ / ▲เพื่อเลือก DTV Manual Tuning แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม◀ /▶เพื่อเลือก channel แล้วกดปุ่ม OK เพื่อเริ่มต้นค้าหาสถานี

1. Program Edit: แก้ไขโปรแกรม

กดปุ่ม ▼ / ▲ เพื่อเลือก Program Edit แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

1. Schedule List: ตารางรายการ

กดปุ่ม ▼ / ▲ เพื่อเลือก Schedule List แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

ที่ส่งมาจากแหล่งสัญญาณ จากสถานีส่ง

1. Signal Information: ข้อมูลสัญญาณ

กดปุ่ม ▼ / ▲ เพื่อเลือก Signal Information แล้วกดปุ่ม Enter เพื่อดูรายละเอียดของข้อมูลสัญญาณ

ใช้ดุข้อมูลได้เฉพาะเมื่ออยู่ในโหมด DTV เท่านั้น

1. Software Update(OAD):การอัพเดตซอฟแวร์(OAD)

กดปุ่ม OK เพื่อเลือก ON หรือ OFF ระบบ Software Update

เมนูการตั้งคําภาพ

กดปุ่ม MENU ที่รีโม popcornโทรลเพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม ◀ หรือ ▶ เพื่อเลือกภาพ
2. -greenปุ่ม ▲ หรือ ▼ เพื่อเลือกรายการที่ต้องการปรับและกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย
3. กดปุ่ม ▼ / ▲ เพื่อเลือกตัวเลือกที่คุณต้องการปรับในเมนูภาพ
4. กดปุ่มOK / ◀ / ▶ เพื่อปรับค่า
   5.หลังจากที่คุณปรับเสร็จเรียบร้อย กดปุ่ม MENU เพื่อกลับไปเมนูก่อนหน้านี้

Picture Mode Contrast Brightness Colour Tint Sharpness Colour Temp Noise Reduction HDMI Mode Standard 50 50 50 50 Normal Middle Auto

1.โหมดภาพ

กดปุ่ม ▼ / ▲ เพื่อเลือกโหมดภาพ, แล้วกดปุ่ม OK เพื่อเข้าสู่เมนุย่อย คุณสามารถปรับค่า Contrast, Brightness, Color, Sharpness และ Tint เมื่อคุณอยู่ในโหมดกำหนดเอง

1. การปรับค่า Contrast / Brightness / Color / Tint / Sharpness

กดปุ่ม ▼ / ▲ เพื่อเลือกแล้วกดปุ่ม ◀ / ▶ เพื่อปรับค่า

Contrast ปรับค่าความเข้มของภาพแต่งาของภาพจะคงที่

Brightness ปรับความสว่างทั้งหมดของภาพ

Color ปรับความอิ่มตัวของสี

Tint ปรับการชดเชยของสีใช้เฉพาะกับที่วีระบบ NTSC เท่านั้น

1. Color Temp

กดปุ่ม ▼ / ▲ เพื่อเลือก Color Temperature แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม ▼ / ▲ เพื่อเลือกโหมดการใช้งาน คือ Cold, Normal, Warm

คุณสามารถปรับค่า สีแดง / สีเขียว / สีน้ำเงิน ได้มือคุณเลือกโหมด User Mode

1. Noise Reduction

ปรับค่าการกรองและลดสัญญาณรบกวนภาพและคุณภาพของภาพ

กดปุ่ม ▼ / ▲ เพื่อเลือก Noise Reduction แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

1. โหมด HDMI

กดปุ่ม ▼ / ▲ เพื่อเลือกโหมด HDMI แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

เมนูการตั้งค่าเสียง

กดปุ่ม MENU ที่รีโม popcornโทรลเพื่อเปิดเมนุหลัก

1. กดปุ่ม ◀ หรือ ▶ เพื่อเลือก SOUND
2. กดปุ่ม ▲ หรือ ▼ เพื่อเลือกรายการแล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

Sound Mode Treble 50 Bass 50 Balance 0 Auto Volume Level Off SPDIF Mode PCM AD Switch Off SOUND Move MENU Return OK Select EXIT Exit

1. โหมดเสียง

กดปุ่ม ▼ / ▲ เพื่อเลือก ตั้งค่าเสียง แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม ▼ / ▲ เพื่อเลือก

หมายเหตุ คุณสามารถกดปุ่ม SMODE ที่รีโมทคอนโทรลเพื่อเปลี่ยนโหมดเสียงได้โดยตรง

Standard ให้เสียงมีสมดุลในทุก ๆ สภาพแวดล้อม

Music ให้เสียงสมือนเสียงต้นฉบับเหมาะสมกับเสียงเพลง

Movie ให้เสียงแหลมและเสียงเบสที่เหมาะสมสำหรับการชมภาพยนตร์

Sport ช่วยเพิ่มเสียงคนบรรยายสำหรับคอกีฬา

Personal เลือกปรับเสียงด้วยตนเอง

1. Treble / Bass

กดปุ่ม ▼ / ▲ เพื่อเลือก แล้วกดปุ่ม ◀ / ▶ เพื่อปรับค่า

หมายเหตุ เลียงแหลมและเสียงเบสคุณสามารถปรับได้ในโหมดผู้ใช้

1. Balance

กดปุ่ม ▼ / ▲ เพื่อเลือก แล้วกดปุ่ม ◀ / ▶ เพื่อปรับค่า

1. Auto Volume level

กดปุ่ม ▼ / ▲ เพื่อเลือก Auto Volume level แล้วกดปุ่ม OK เพื่อเลือก On หรือ Off

5.โหมด SPDIF

กดปุ่ม▼ / ▲ เพื่อเลือก SPDIF แล้วกดปุ่ม OK เพื่อเลือกเป็น Off/PCM/AUTO

1. AD Switch

กดปุ่ม▼ / ▲ เพื่อเลือก Auto Volume level แล้วกดปุ่ม OK เพื่อเลือก On หรือ Off

เป็นฟังก์ชั่นที่รองรับสำหรับคนพิการทางสายตา ถ้าเลือก On จะมีเสียงบรรยายความเป็นไปของเหตุการณ์

ในหน้าจอที่วีในขณะนั่น ซึ่งเป็นสัญญาณเสียงพิเศษที่ส่งมาจากสถานี

เมนูการตั้งค่าเวลา

กดปุ่ม MENU ที่รีโมทคอนโทรล เพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม ◀ หรือ ▶ เพื่อเลือก TIME
2. กดปุ่ม ▲ หรือ ▼ เพื่อเลือกรายการแล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

Clock Time Zone GMT Sleep Timer Off Auto Standby Off OSD Timer 15 S TIME Move MENU Return OK Select EXIT Exit

1. Clock

กดปุ่ม ▼ / ▲ เพื่อเลือก Clock แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม ▼/▲ /◀ /▶ เพื่อเลือก

1. Time Zone

กดปุ่ม ▼ / ▲ เพื่อเลือก Tine Zone แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

1. Sleep Timer

กดปุ่ม ▼ / ▲ เพื่อเลือก Sleep Timer แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม ▼ / ▲ เพื่อเลือกเปิดใช้งานเป็น Off, 15นาที, 30นาที, 45นาที, 60นาที, 90นาที, 120นาที, 240นาที

1. Auto Standby

กดปุ่ม ▼ / ▲ เพื่อเลือก Auto Standby แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม▼/▲เพื่อเลือก

1. OSD Timer

กดปุ่ม▼ / ▲ เพื่อเลือก OSD Timer แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

เมนูการตั้งค่าการล็อก

1. กดปุ่ม MENU เพื่อเข้าสู่หน้าเมนูหลัก
2. กดปุ่ม ◀ / ▶ เพื่อเลือก LOCK ที่เมนูหลัก แล้วกดปุ่ม OK / ▼ เพื่อเข้าสู่เมนูย่อย

System Lock Set Password Channel Lock Parental Rating Key Lock Hotel Mode OFF Unspecified Off LOCK Move MENU Return OK Select EXIT Exit

1. Lock System ลี่อุคระบบ
   กดปุ่ม ▼ / ▲ เพื่อเลือก Lock System แล้วกดปุ่ม OK และไส่รหัสผ่าน รหัสผ่านเริ่มต้นคือ 0000 ถ้าคุณล้มรหัสผ่านที่คุณตั้งใหม่ กรุณาติดต่อผู้ให้บริการของคุณ
2. Set password ตั้งรัสผ่าน
   กดปุ่ม ▼ / ▲ เพื่อเลือก Set password แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย และตั้งค่ารหัสผ่านใหม่
3. Channel Lock ลือคช่อง
   กดปุ่ม ▼ / ▲ เพื่อเลือก Channel Lock แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่มสีเขียว(Green) เพื่อล็อกหรือปลดล็อกช่อง
4. Parental Rating ระดับความเหมาะสมของรายการ
   กดปุ่ม ▼ / ▲ เพื่อเลือก Parental Rating แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย
   5.Key Lock ลือคปุ่มกด
   กดปุ่ม ▼ / ▲ เพื่อเลือก Key Lock แล้วกดปุ่ม ◀ / ▶ เพื่อเลือก On หรือ Off เมื่อคุณเลือกเป็น On ปุ่มกดจะไม่ทำงาน
5. Hotel Mode โหมดโรงแรม (การตั้งค่าจะถูกจำกัดตามเงื่อนไขที่เรากำหนด) กดปุ่ม ▼ / ▲ เพื่อเลือก Hotel Mode แล้วกดปุ่ม OK เพื่อเลือก On หรือ Off

เมนูการตั้งค่าทั่วไป

กดปุ่ม MENU เพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม ◀ / ▶ เพื่อเลือก SETUP ในหน้า เมนูหลัก แล้วกดปุ่ม OK / ▼ เพื่อเข้ารายการ
2. circuitุ้ม ◀ / ▶ เพื่อเลือกตัวเลือกที่คุณต้องการ ปรับในเมนู SETUP
3. กดปุ่ม OK/◄ / ► เพื่อปรับค่า
4. หลังจากที่คุณปรับเสร็จเรียบร้อยแล้ว กตปุ่ม MENU เพื่อบันทึกและกลับไปที่เมนูก่อนหน้านี้

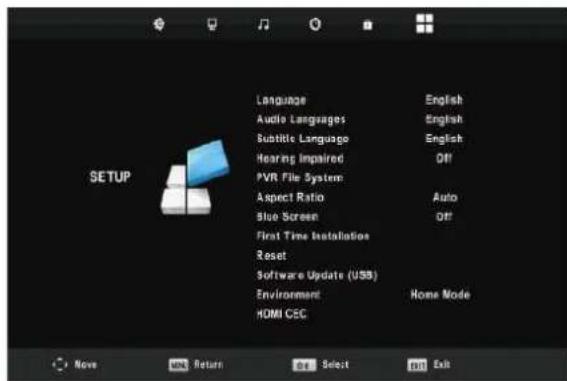

Language Audio Languages Subtitle Language Hearing Impaired PVR File System Aspect Ratio Blue Screen First Time Installation Reset Software Update (USB) Environment HOMI CEC English English English Off Auto Off Home Mode Next Return Get Select Exit

1 Language : ภาษา เลือกภาษาที่แสดงในเมนบนหน้าขอ ภาษาเริ่มต้นคือ ภาษาอังกฤษ กดปุ่ม ▼/▲ /◄ /► เพื่อเลือกภาษาในเมนู

1. TT Languages : ภาษาของระบบเทลเท็กซ์ กดปุ่ม ▼ / ▲เพื่อเลือก TT Language แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

2. Audio Languages เลือกภาษาของเสียง กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาของเสียง แล้วกดปุ่ม OK เพื่อเข้าสูเมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาหลักของเสียง กดปุ่ม ▼ / ▲ / ◀ / ▶ เพื่อเลือกภาษาของเสียง

3. Subtitle Language ภาษาของคําบรรยาย กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาของคําบรรยาย แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาหลักของคําบรรยาย กดปุ่ม ▼ / ▲ / ◀ / ▶ เพื่อเลือกภาษาของของคําบรรยาย

4. Hearing Impaired ผู้ปกครองทางการได้ยิน กดปุ่ม ▼ / ▲ เพื่อเลือก Key Lock แล้วกดปุ่ม เพื่อเลือกเป็น On หรือ Off เมื่อ Key Lock มีสถานะเป็น On คุณจะไม่สามารถใช้ปุ่มกดได้

5. PVR File System ระบบไฟล์ PVR กดปุ่ม ▼ / ▲ เพื่อเลือก PVR File System แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือก Check PVR File System แล้วกดปุ่ม OK เพื่อเข้าสู่เมนู ระบบเครื่องจะตรวจสอบและแสดงความเร็วของอุปกรณ์ USB

6. Aspect Ratio ซั่วสารสนของจอภาพ กดปุ่ม ▼ / ▲ เพื่อเลือก Aspect Ratio แล้วกดปุ่ม OK เพื่อเข้าสูเมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือก Aspect Ratio ตัวเลือกคือ Auto, 4:3, 16:9, Zoom1, Zoom2

7. Blue Screen จอภาพสีฟ้า กดปุ่ม ▼ / ▲ เพื่อเลือก Blue Screen แล้วกดปุ่ม OK เพื่อเลือกปรับเป็น On หรือ Off

8. First Time Installation การติดตั้งครั้งแรก กดปุ่ม ▼ / ▲ เพื่อเลือก First Time Installation และกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

10 Reset ตั้งค่าเริ่มต้นใหม่ กดปุ่ม ▼ / ▲ เพื่อเลือก Reset และกดปุ่ม OKเพื่อเข้าสู่เมนูย่อย

1. Software Update(USB) การอัพเกรดซอฟแวร์ผ่านอุปกรณ์ USB กดปุ่ม ▼ / ▲ เพื่อเลือก Software Update(USB) โดยเซี่อมต่ออุปกรณ์ USB ที่มีซอฟแวร์ใหม่ กับที่วีของคุณแล้วกดปุ่ม OK เพื่ออัพเกรดซอฟแวร์ใหม่

12.Environment กดปุ่ม ▼ / ▲ เพื่อเลือกโหมด Environment และกดปุ่ม OK

1. HDMI CEC ระบบ HDMI CEC กดปุ่ม ▼ / ▲ เพื่อเลือก HDMI CEC และกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

การใช้งาน USB

หมายเหตุ : ควรเชื่อมต่ออุปกรณ์ USB ก่อนที่จะเข้าเมนู Media แล้วกดปุ่ม INPUT เลือกMedia กดปุ่ม ◄/▶ เพื่อเลือกประเภทไฟล์ที่จะเล่นและกดปุ่ม ENTER

USB 2.0 PHOTO MUSIC MOVIE TEXT

หลังจากที่ที่วีพบอุปกรณ์ USB แล้วกดปุ่ม ◀▶ เพื่อเลือกเล่นไฟล์ รูปภาพ/เพลง/ภาพยนตร์/ข้อความ และกดปุ่ม OK เพื่อเข้าสู่เมนูรายการเล่น

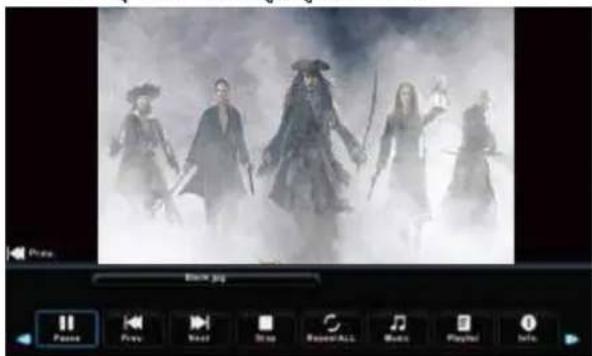

Music.jpg Passo Flies Next Drop Reme#ALL Music Playful Info

Play 10000 Hz 60:00:04 / 60:04:06 Fusion PS MP Play Next Stop Recovery MITS

APPALOOSA For a new version of the original 06/02/21 / 01:01:22 Poco FP PP Play Next Stop Charted Reputable

File(*ST-1237*4.8.jpg) or www.Texa.org/123 File(*ST-1237*4.8.jpg) or www.Texa.org/123 File(*ST-1237*4.8.jpg) or www.Texa.org/123 File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File (*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST 1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-1237*4.8.jpg) File(*ST-10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 All +/-

1. กดปุ่ม ◀▶ เพื่อเลือกไฟลเตอร์ย่อยในกรณีที่มี และกดปุ่ม OK เพื่อเข้าสู่ไฟลเตอร์
   กดปุ่ม OK เพื่อเริ่มล่น กดปุ่ม EXIT เพื่อกลับ เลือก Up Folder และกดปุ่ม OK เพื่อเลือกกล้าสู่ไฟเตอร์ก่อนหน้านี้
   กดปุ่ม ◀ ▶ เพื่อเปลี่ยนหน้า
2. กดปุ่ม ▶ เพื่อเริ่มเล่นหรือกดตีกครั้งเพื่อหยุดเล่นชั่วขณะ กดปุ่ม ■ เพื่อยกลึกการเล่น
3. กดปุ่ม ◀◀ เพื่อกลับไปเล่นรายการก่อนหน้านี้ กดปุ่ม ▶▶ เพื่อข้ามไปเล่นรายการถัดไป

คำแนะนำการใช้งาน USB

* ไม่รองรับ MTP (media transfer protocol)
* รองรับ HDD สูงสุด 500 GB
* TV รองรับอุปกรณ์ USB ที่มี FORMAT FAT 32 เท่านั้น
* อุปกรณ์เล่นภาพและเสียงหรือ USB HDD บางชนิดเครื่องอาจไม่รองรับ
* TV ไม่รองรับอุปกรณ์ USB ที่มีหลายพาร์ดิชั่น
* ควรเชื่อมต่ออุปกรณ์ USB โดยตรงกับเครื่อง ถ้าเชื่อมต่อผ่าน HUB อาจมีปัญหาได้
* ก่อนเชื่อมต่ออุปกรณ์ USB กับเครื่องที่วี ควรทำการสำรองข้อมูล USB ไว้ก่อน เพราะอาจเกิดการเสียหายกับข้อมูลได้
*รูปภาพที่มีความละเอียดสูงอาจใช้วลาในการแสดงผลงานสักพักหนึ่ง
*ความเร็วในการค้นหาอุปกรณ์ USB ขึ้นอยู่กับอุปกรณ์ตัวส่งและตัวรับข้อมูล
*เครื่องจะแสดง (UNSUPPORTED) ในกรณีที่เครื่องไม่รู้จักไฟล์
*ไฟล์ Mp3 ที่มี DRM ที่ดาวน์โหลดจากเว็บไซต์ที่ไม่ฟรี ที่วีจะไม่สามารถเล่นไฟล์นี้ได้เนื่องจากการจัดการสิทธิติจิตอล (DRM) เป็นเทคโนโลยีที่สนับสนุนการสร้างเนื้อหาการจัดจำหน่ายและการจัดเนื้อหาในลักษณะบูรณาการและครบวงจรรวมทั้งการคุ้มครองสิทธิและผลประโยชน์ของผู้ให้บริการเนื้อหาการป้องกันการกระทําที่ผิดกฎหมายเกี่ยวกับการตัดออกเนื้อหารวมถึงการจัดการเกี่ยวกับการเรียกเก็บและการชําระเงิน
* เมื่อทำการย้ายภาพ จะใช้วลาในการโหลดภายในไม่ก่วนาที่ ซึ่งไอดอนโหลดจะแสดงขึ้นที่หน้างออก
* ถ้าอ่านไฟล์ผ่าน CARD READER เสียงอาจขาดหายไป
* ถ้าเครื่องไม่อ่านอุปกรณ์ USB ให้ออดอุปกรณ์ USB ออกและเชื่อมต่ออุปกรณ์ USB กับเครื่องใหม่อกครั้ง

การรองรับไฟล์ต่าง ๆ

TYPE	CONTAINER	FILE EXTENSION
Picture	JPEG	.jpg, .jpeg
	BMP	.bmp
	PNG	.png
Audio	MP3	.mp3
	WMA	.wma
	AAC	.aac,,M4A
Video	AVI	.avi
	MP4, MOV	.mp4, .mov
	RM/RMVB	.rm,.rmvb
	TS,TRP	.ts , .trp
	MKV	.mkv
	DAT	.dat
	VOB	.vob
อาการ	สาเหตุและวิธีการแก้ไข
ภาพและเสียงผิดปกติ	* ทดลองเปลี่ยนช่องรายการที่วีเป็นช่องอื่นๆ* ตรวจสอบหรือปรับสายอากาศที่วีใหม่* ตรวจสอบหรือการต่อสายสัญญาแต่างๆ ให้ถูกต้องถีกครั้ง
ไม่มีภาพหรือไม่มีเสียงขณะอยู่ในโหมด TV	* ทดลองเปลี่ยนช่องรายการที่วีเป็นช่องอื่นๆ* กลปุ่ม TV/AV เพราะเครื่องอาจอยู่ในโหมด AV หรือในโหมดอินพุทธื่นๆ* ตรวจสอบให้แน่ใจว่าเสียบปลั้กเครื่องเข้ากับเต้ารับเรียบร้อยแล้ว* ตรวจสอบให้แน่ใจว่าเสียบปลั้กเครื่องเข้ากับเต้ารับเรียบร้อยแล้ว* ตรวจสอบให้แน่ใจว่าเสียบปลั้กเครื่องเข้ากับเต้ารับเรียบร้อยแล้ว* ตรวจสอบให้แน่ใจว่าเสียบปลั้กเครื่องเข้ากับเต้ารับเรียบร}_{\text{คําลัง}}
ไม่มีเสียงหรือเสียงเบาเกินไปเมื่อเปิดระดับเสียงสูงสุดแล้ว	* อันดับแรก ตรวจสอบเซ็คสายสัญญาแต่งที่ต่อเข้ากับตัวเครื่องว่าถูกต้องหรือไม่* ปรับ เพิ่ม-ลดระดับเสียงของเครื่องตามต้องการ* เครื่องอยู่ในโหมด MUTE ให้กลปุ่ม MUTE ซ้ําถีกครั้งเพื่ออกจากโหมดนี้
ไม่มีสีหรือสีของภาพผิดปกติ	* ตรวจสอบให้นําเนื่จใจว่าสัญญาตี่ถูกส่งมานั้นมีสี หรือเลือกไปที่เมนู Pictureจากนั้นปรับแต่งเลตสีหรือโทนสีในเมนูย่อยตามต้องการ
ภาพแต้น/ภาพแตื่อนขึ้น-ลงตามแนวตั้ง	* ตรวจสอบการต่อสายสัญญาแต่งๆให้ถูกต้อง
ภาพไม่ชัด, จอภาพมีจุดสิขาว-ตําขึ้นเต็มหน้าจอ	* ตรวจสอบสายอากาศที่ต่อใช้งานกับเครื่องว่าชํารุดเสียหายหรือไม่* อาจถูกคลื่นความถี่จากเครื่องใช้ไฟฟ้าอื่นๆ ระบบมักพบปัญหาเมื่อใช้เสาอากาศแบบในอาคาร(แบบPark)
รีโมทไม่ทํางาน	* แบตเตอรี่รีโมทหมด ให้เปลี่ยนแบตเตอรี่ใหม่ทันที* ใส่แบตเตอรี่กลับข้วหรือไม่* อย่าให้ตัวเครื่องกับรีโมเทอยู่ห่างกันเกินไป* อย่าให้มีสิ่งใดก็ตขวางอยู่ระหว่างตัวเครื่องและวีโมทคอลโทรล* ตรวจสอบให้แน่ใจว่าเสียบปลั้กเครื่องเข้ากับเต้ารับเรียบร้อยแล้ว
จอภาพไม่อยุ่กลางจอ (ขณะอยู่ในโหมด PC)	* ปรับตําแหน่งจอภาพทางแนวนอน (Horizontal) และแนวตั้ง (Vertical) ตามต้องการ
การทําความสะอาดจอ LCD	* ควรปิดเครื่องและกอดปลั้กออกก่อนที่จะทําความสะอาดเสมอ จากนั้นใช้ผ้าแท้งที่นุ่มสะอาดเซ็ดทําความสะอาดที่บริเวณหน้าจอและตัวเครื่อง แต่ถ้าจอ LCD สกปรกมาก ให้ใช้ผ้าชูมน้ําให้เปียกพอหมายๆ เซ็ดทําความสะอาดเท่านั้นอย่าใช้น้ํามันจําพวกป์ไตรเลียม ทินเนอร์ หรือสารละลายใดที่คล้ายกันนี้มาทําความสะอาดเครื่องเด็ดขาด
ปรากฏจุดเม็ดสีขึ้นบนหน้าจอ	* หน้าจอของเครื่อง LCD/TV เครื่องนี้ สร้างขึ้นจากเทคโนโลยีที่มีความละเอียดสูง ในบางครั้งจะปรากฏเม็ดสี สิ้น้ําเงิน สีเขียวและสีแดงขึ้นบนหน้าจอในขณะที่เพื่งเปิดเครื่อง ซึ่งเมื่อเปิดเครื่องไว้สักครุ่จุดของเม็ดสีดังกล่าวจะหายไปเอง อาการดังกล่าวนี้ถือเป็นอาการปกติของสินค้าประเภท DOT MATRIX ทั่วไปเครื่องมิได้เสียหายแต่อย่างใด
