Type de produit	Adaptateur USB série vers RS-232 DB9 Null Modem
Marque	StarTech.com
Modèle	1P3FFCNB-USB-SERIAL
Interface hôte	USB 2.0 Type-A
Interface périphérique	RS-232 DB9 femelle (avec écrous)
Longueur du câble	0,9 m (3 pieds)
Chipset	FTDI (FT232R ou similaire)
Alimentation	Alimenté par USB (5 V, 500 mA maximum)
Débit en bauds maximal	Jusqu'à 921 600 bps
LED indicateurs	Alimentation USB (bleu fixe), réception (vert clignotant), transmission (jaune clignotant)
Systèmes d'exploitation supportés	Windows, macOS, Linux (pilotes intégrés ou téléchargeables)
Poids	Environ 50 g
Dimensions (L x l x h)	Environ 15 x 2 x 1,5 cm (connecteurs inclus)
Température de fonctionnement	0 °C à 60 °C
Humidité de fonctionnement	5 % à 95 % HR (sans condensation)
Contenu du paquet	Adaptateur USB-série, 2 écrous DB9, guide de démarrage rapide
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou de solvants.
Sécurité	Utiliser uniquement avec des ordinateurs conformes aux normes de sécurité en vigueur. Ne pas exposer à l'humidité ou aux températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contacter le support technique.
Garantie	Garantie limitée à vie (voir conditions sur le site du fabricant)

FOIRE AUX QUESTIONS - 1P3FFCNB-USB-SERIAL StarTech.com

Comment installer le pilote de l'adaptateur USB-Série ?

La plupart des systèmes d'exploitation (Windows, macOS, Linux) installent automatiquement les pilotes. Si ce n'est pas le cas, téléchargez le pilote depuis www.StarTech.com/fr-fr/1P3FFCNB-USB-SERIAL, onglet Pilotes/Téléchargements. Suivez les instructions d'installation selon votre système.

Comment vérifier que le pilote est correctement installé sous Windows ?

Ouvrez le Gestionnaire de périphériques. Développez la section 'Ports (COM & LPT)'. Vous devriez voir un port COM nommé 'USB Serial Port'. Faites un clic droit > Propriétés pour confirmer que le pilote fonctionne.

Que signifient les LED sur l'adaptateur ?

La LED bleue indique que l'adaptateur est correctement alimenté et que le pilote est installé. La LED verte clignote lors de la réception de données. La LED jaune clignote lors de la transmission de données.

Quel est le brochage du connecteur DB9 ?

Broche 1: DCD, 2: TXD, 3: RXD, 4: DSR, 5: GND, 6: DTR, 7: CTS, 8: RTS, 9: RI. Il s'agit d'un câble Null Modem, donc les signaux TX/RX sont croisés.

Cet adaptateur fonctionne-t-il avec des périphériques RS-232 standard ?

Oui, il est conçu pour connecter des périphériques série RS-232 (modems, instruments, etc.) à un ordinateur via USB. Le mode Null Modem permet une connexion directe sans modem.

Quel est le débit en bauds maximal supporté ?

Le chipset FTDI supporte des débits jusqu'à 921 600 bps, ce qui couvre la plupart des applications série.

L'adaptateur est-il compatible avec macOS ?

Oui, macOS reconnaît généralement l'adaptateur sans pilote supplémentaire. Si besoin, téléchargez le pilote depuis le site de StarTech.com pour les anciennes versions de macOS.

Comment identifier le numéro de port COM attribué sous Windows ?

Dans le Gestionnaire de périphériques, sous 'Ports (COM & LPT)', le port COM (COMx) est affiché. Vous pouvez également utiliser l'invite de commandes avec 'mode' pour lister les ports.

Que faire si mon ordinateur ne détecte pas l'adaptateur ?

Essayez un autre port USB, redémarrez l'ordinateur, ou réinstallez les pilotes. Vérifiez aussi que le câble USB est bien connecté. Si le problème persiste, contactez le support StarTech.com.

Puis-je utiliser cet adaptateur avec un appareil nécessitant un câble droit (non null modem) ?

Non, cet adaptateur est spécifiquement un Null Modem (crossover). Pour une connexion droite, utilisez un adaptateur standard USB-RS232 (non null modem).

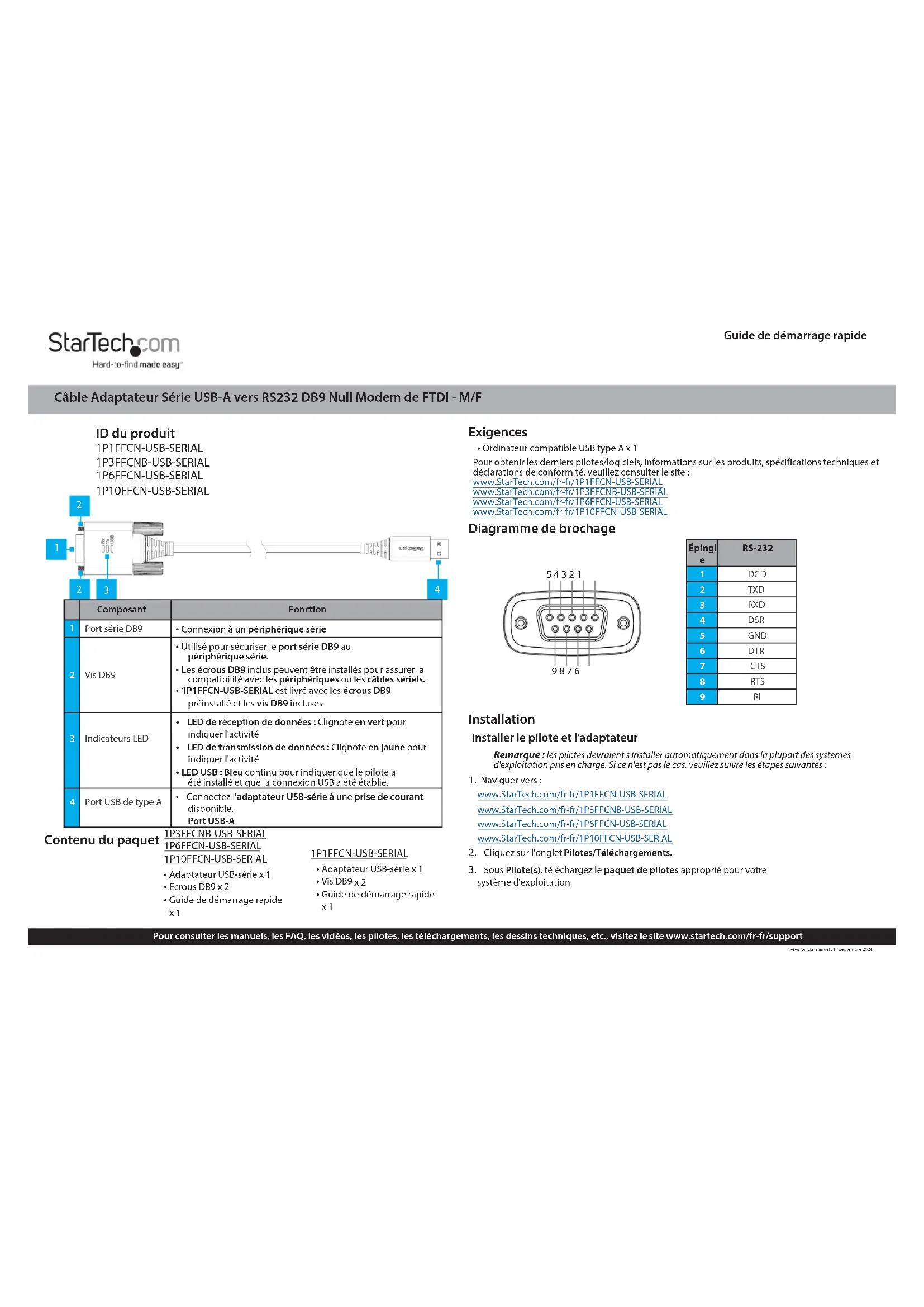

MODE D'EMPLOI 1P3FFCNB-USB-SERIAL StarTech.com

Câble Adaptateur Série USB-A vers RS232 DB9 Null Modem de FTDI - M/F

ID du produit

1P1FFCN-USB-SERIAL

1P3FFCNB-USB-SERIAL

1P6FFCN-USB-SERIAL

1P10FFCN-USB-SERIAL

	Composant	Fonction
1	Port série DB9	• Connexion à un périphérique série
2	Vis DB9	• Utilisé pour sécuriser le port série DB9 au périphérique série.• Les écrous DB9 inclus peuvent être installés pour assurer la compatibilité avec les périphériques ou les câbles sériels.• 1P1FFCN-USB-SERIAL est livré avec les écrous DB9 préinstallé et les vis DB9 incluses
3	Indicateurs LED	• LED de réception de données : Clignote en vert pour indiquer l'activité• LED de transmission de données : Clignote en jaune pour indiquer l'activité• LED USB : Bleu continu pour indiquer que le pilote a été installé et que la connexion USB a été établie.
4	Port USB de type A	• Connectez l'adaptateur USB-série à une prise de courant disponible.Port USB-A

Contenu du paquet

1P3FFCNB-USB-SERIAL

1P6FFCN-USB-SERIAL

1P10FFCN-USB-SERIAL

- Adaptateur USB-série x 1

- Ecrous DB9 x 2

- Guide de démarrage rapide

× 1

1P1FFCN-USB-SERIAL

- Adaptateur USB-série x 1

- Vis DB9 x 2

- Guide de démarrage rapide

x 1

Exigences

- Ordinateur compatible USB type A x 1

Pour obtenir les derniers pilotes/logiciels, informations sur les produits, spécifications techniques et déclarations de conformité, veuillez consulter le site :

www.StarTech.com/fr-fr/1P1FFCN-USB-SERIAL

www.StarTech.com/fr-fr/1P3FFCNB-USB-SERIAL

www.StarTech.com/fr-fr/1P6FFCN-USB-SERIAL

www.StarTech.com/fr-fr/1P10FFCN-USB-SERIAL

Diagramme de brochage

54321 9876

Épingle	RS-232
1	DCD
2	TXD
3	RXD
4	DSR
5	GND
6	DTR
7	CTS
8	RTS
9	RI

Installation

Installer le pilote et l'adaptateur

Remarque : les pilotes devraient s'installer automatiquement dans la plupart des systèmes d'exploitation pris en charge. Si ce n'est pas le cas, veuillez suivre les étapes suivantes :

1. Naviguer vers :

www.StarTech.com/fr-fr/1P1FFCN-USB-SERIAL

www.StarTech.com/fr-fr/1P3FFCNB-USB-SERIAL

www.StarTech.com/fr-fr/1P6FFCN-USB-SERIAL

www.StarTech.com/fr-fr/1P10FFCN-USB-SERIAL

1. Cliquez sur l'onglet Pilotes/Téléchargements.

2. Sous Pilote(s), téléchargez le paquet de pilotes approprié pour votre système d'exploitation.

Fenêtres

1. Cliquez avec le bouton droit de la souris sur fichier téléchargé et extrayez le contenu avec Extraire tout.
2. Parcourez le dossier Windows et exécutez le fichier d'installation.
3. Suivez les instructions à l'écran pour terminer l'installation.
4. Connectez l'adaptateur USB-série à un port USB-A disponible.
5. Double-cliquez sur le fichier téléchargé.
6. Ouvrez le dossier correspondant à votre version de macOS et exécutez le fichier d'installation qui s'y trouve.
7. Suivez les instructions à l'écran pour terminer l'installation.
8. Connectez l'adaptateur USB-série à un port USB-A disponible.

macOS

Vérifier l'installation du pilote

Fenêtres

1. Accédez au gestionnaire de périphériques.
2. Sous Ports (COM & LPT), cliquez avec le bouton droit de la souris sur Port COM et cliquez sur Propriétés.
3. Confirmez que le pilote est installé et qu'il fonctionne comme prévu.
4. Naviguez jusqu'à Informations sur le système.
5. Développez la section Matériel et cliquez sur USB.
6. Confirmez que le port COM apparaît dans la liste.

macOS
